устройство стропильной системы, особенности монтажа, фото

Одна из разновидностей вальмовой крыши – шатровая, в виде четырех треугольных скатов соединяющихся на вершине без посредства конькового бруса. Данная конструкция кроме эстетики имеет конструктивные особенности, в частности снижает нагрузку на стены постройки.

В чем заключаются особенности шатровой крыши, и как собрать такой тип кровли. Есть и несколько необычные по форме шатровые крыши – со значительно большим числом скатов или симметрично круглая. Схема такой крыши достаточно проста, но устройство шатровой крыши имеет свои сложности и много важных нюансов.

Особенности шатрового стропильного каркаса ↑

Конструкция конвертом главная особенность шатровой крыши. Сборка осуществляется на основе четырех накосных (наклонных) стропил, к которым потом крепятся нарожники.

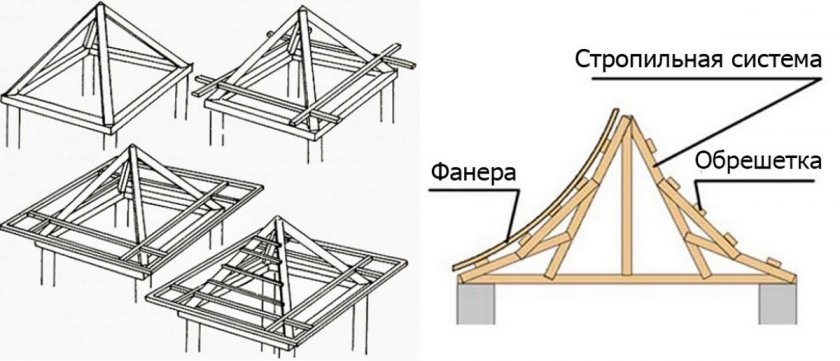

чертеж шатровой крыши

Такое устройство позволяет получить несколько преимуществ:

  • Опора на 4 ноги дает возможность равномерно распределить нагрузку на стены к тому же общая масса системы намного ниже, чем у двухскатной, или другой аналогичной.
  • Также шатровая конструкция имеет более низкий силуэт, что позволяет уменьшить фактор парусности (ветровой нагрузки).
  • Четырехскатная крыша за счет одинаковых 4 граней укрепленных нарожниками намного прочнее в сравнении с двухскатными, датскими и голландскими вариантами.
Но, имеется и один недостаток – под таким вариантом стропильной системы очень сложно обустроить мансардный этаж. И если планируется второй этаж за счет чердака, придется отказаться от подобного проекта.

Однако шатровые крыши могут иметь не только четыре ската, но и больше, за счет увеличения количества наклонных стропил. Но, такие варианты используются либо как один из элементов другого типа кровли, или же на постройках имеющих сложную многоугольную форму.

шатровая крыша дома

Конструктивные элементы ↑

Стропильная система состоит из следующих деталей:

  • Коньковый узел, заменяет отсутствующий брус на вершине. В данной точке соединяются четыре наклонных стропила.
  • Скаты. Выполнены они в виде треугольных вальм с различным углом наклона (оптимально от 20 до 50°).
  • Свесы. Карнизы скатов крыши, обеспечивающие защиту стен от затекания осадков. Наиболее эффективно работают свесы с вылетом минимум 400-500 мм.
  • Накосные стропила, основа шатровой крыши, обычно это 4 бруса с опорой на углы постройки, и соединяющиеся в одной точке на вершине.
  • Нарожники, заменяют в каркасе конструкции стропильные ноги, соединяются на накосных балках. Основная задача укрепить основание, и создать основу для крепления обрешетки.
Естественно вся система собирается с опорой на мауэрлат, и вертикальных опорных стоек усиливающих стропила.

Схемы сооружения каркаса ↑

Шатровая стропильная конструкция, как и другие аналоги, может собираться по двум принципам:

  • Наслонная система. Основные наклонные стропилины имеют две точки опоры – в верхней точке и по углам. Такая конструкция более распространенная в шатровых типах крыш.
  • Висячая. В данном типе стропила имеют одну точку опоры внизу, а поддерживаются вертикальной стойкой (или несколькими).
Последний вариант более сложный в исполнении, а в случае ремонта, приходится демонтировать многие другие, неповрежденные детали.

Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной – она более удобна в монтаже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40°.


Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м . При большем пролете под стропила необходимо установить подкосы.

Расчеты шатровой крыши ↑

На этапе проекта следует сделать предварительные подсчеты параметров конструкции, выбрать оптимальные угол наклона и длину скатов. От этого будет зависеть количество необходимых пиломатериалов, а также площадь кровельного настила.

  1. Углы наклона скатов крыши подбираются в соответствии климатических особенностей региона, а также от индивидуальных особенностей строения. Расчет проще всего произвести с использованием онлайн калькуляторов, для чего потребуется знать ширину основания, и высоту конька. После проведенных подсчетов определяется тип кровельного настила, как наиболее соответствующих углу наклона скатов.
  2. Высота конькового соединения определяется в процессе расчетов углов наклона крыши. Вычисляется по формуле вычисления сторон прямоугольного треугольника.

a=√(c2-b2 )

Шатровая крыша: от проектирования до сборки

Где a – нужная высота конька, c – протяженность ската, а b – основание (от крепления внизу до средины).

  1. Также рассчитываются различные возможные нагрузки на стропильную систему: снеговые, ветровые,

Давление снега на каркас крыши можно подсчитать по формуле:

S=µ×Sg

  • S, это искомая нагрузка снегового покрова, измеряемая в килограммах на квадрантный метр площади.
  • µ – коэффициент угла наклона ската (от уклона крыши α)
  • Sg – снеговая нагрузка в данном регионе.
Угол наклона α определяют делением высоты конька на половину протяженности ската. Либо можно руководствоваться данными с таблицы.
Частное H/L Угол α°
  0.27 15°
0.36 20°
0.47 25°
0.58 30°
0.7 35°
0.84 40°
1 45°
1.2 50°
1.4 55°
1.73 60°
2.14 65°
Снеговая нагрузка определяется для конкретного региона по карте. Территория Российской Федерации имеет разграничение на 8 районов с различной нагрузкой. Для Москвы, это значение составляет 180 кг/м², Калининграда – 120, а Уфы – 320кг/м².

Соответствующий материал можно найти в СНиП 2.01.07-85 «Нагрузки и воздействия»

Ветровые нагрузки подсчитываются по следующей формуле:

Wm=Wo×K×C

Wm – искомое давление ветра на конструкцию крыши;

Wo – норма ветрового давления для конкретного региона (найти можно в СНиП 2.01.07-85 Таблица 2).

K – коэффициент изменения давления ветра с учетом высоты постройки;

C – коэффициент аэродинамический.

В приведенной таблице можно взять коэффициенты изменения давления ветра с высотой для конкретного типа местности.

Высота строения в метрах На открытой местности  Пересеченная местность (есть препятствия с высотой более 10  метров) Городская застройка
до 5-ти



0,75



0,5



0,4



5-10



1



0,65



0,4



10-20



1,25 0,85 0,53

Руководствуясь нормативной документацией с приведенными таблицами, подбирается соответствующий материал для стропил, а также его необходимое сечение.

После приготовления проекта с необходимыми данными можно приступать к сборке конструкции, с соответствующим типом кровельного пирога.

Шатровая крыша: от проектирования до сборки

Монтаж ↑

Вся работа проводится в несколько этапов:

  1. Сборка стропильной системы.
  2. Выбор и укладка требуемого пирога крыши.
  3. Кровельные работы.

Для получения качественного результата нужно следовать рекомендациям.

Сборка стропильной системы ↑

Важно соблюдать пошаговый монтаж, с использованием соответствующих материалов.

  • Первоначально на внутренний срез стен постройки укладывается мауэрлат (брус сечением 150×150 мм). Крепление осуществляется на шпильки, вмурованные на стадии кладки.
  • Сборка стропильного каркаса начинается с установки наслонных балок по выбранной схеме (наклонной или висячей). Материал сосновая доска сечением 50×100, 50×150 мм.
В качестве крепежа используются гвозди 150 мм, или скобы, заготовленные с обожженной проволоки 6мм.
  • К установленным наклоннным стропилам монтируются нарожники. Закрепляемые встык, или черепковым способом с врубкой нижнего угла торца балки. Крепеж обеспечивают гвоздями 80-100 мм.
При этом используется два типа расположения нарожников встык или в разбежку. В первом варианте торцы с двух сторон располагаются один напротив одного, а во втором, чередованием в шахматном порядке.

После сборки основного стропильного каркаса приступают к монтажу кровельного пирога.

особенности стропильной системы шатровой крыши

Для эффективной защиты стен от влаги расстояние между наружной гранью стены и свесом стропил должна быть не менее полметра. Если же стропила недостаточно выступают, то их удлиняют при помощи «кобылки» – обрезка доски на ребро.

Стропила обязательно должны быть скреплены со стенами. В случае кирпичных (каменных) используют хомуты из проволоки (4-6 мм), которые надевают на стропила, а деревянных – используют металлические скобы.

Кровельный пирог шатровой крыши ↑

Современную крышу лучше собирать по принципу теплого кровельного пирога с вентиляцией. Технология следующая.

  • С внутренней стороны обязательно изначально крепят слой паробарьера. Полотнища расстилают внахлест, с последующей фиксацией деревянными рейками.
  • Следующим слоем укладывают теплоизоляцию. Лучше всего использовать минеральную вату, с толщиной плиты минимум 100 мм, а при жилом чердаке 200 мм.
  • Обязательное наличие качественной гидроизоляции, которую обустраивают поверх утеплителя (рулонные типы материала). Монтаж осуществляется внахлест (примерно на 10 см), снизу вверх минимум 100-150 мм, без провисаний и складок. Крепят гидроизолирующий слой рейками обрешетки, набиваемыми вдоль стропил. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.
  • Поверх реек крепления водозащитного слоя, изготавливается контробрешетка. С горизонтальным расположением брусков, которые рекомендуется располагать вдоль ног стропил, высотой не выше 5 см. Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой – обеспечивает вентиляцию сооружения. Фиксируются элементы гвоздями к стропилам и обрешетки.
Если используется мягкий кровельный настил, обрешетка должна быть сплошной. Для этого идеально подходит плита OSB-3!

После чего приступают к созданию кровельного настила.

Шатровая крыша: от проектирования до сборки

Кровельные работы ↑

При перекрытии шатровых крыш лучше всего использовать битумную черепицу или другой штучный кровельный материал. При использовании длинных листов металлочерепицы или профнастила будет больший перерасход, вследствие кроения под треугольные формы скатов.

Монтаж проводят, следуя рекомендациям производителей конкретного типа материала, и соответствующего крепежа.

Завершает кровельную эпопею установка снегозадержателей и водосточных систем.

И если по второму пункту стоит придерживаться общепринятых методов сборки, то устройства подбираются исходя с индивидуальных параметров крыши.

На скатах с крутыми наклонами преимущественно монтируются барьерные типы устройств снегового сдерживания, а если угол уклона небольшой, нужны пропускные снегорезы.

Обратите внимание

Отдельно подбираются конструкции для мягких крыш, на которых чаще всего монтируют несколько рядов бугелей (снегосдерживающих крючьев). Такие точечные системы применяются на скатах с уклоном до 30°.

Сборка любой крыши требует точного соблюдения нормативных правил, для чего на всех этапах от расчетов до кровельных работ обязательно следуют рекомендациям.

© 2020 stylekrov.ru

Особенности монтажа шатровой крыши и стропильной системы: технология сборки сложной кровли

Описание шатровой крышиШатровая крыша напоминает многоугольную конструкцию. С монтажом такого вида крыши можно справиться и своими руками, но для этого нужно знать основную информацию и владеть навыками пользования электрическими инструментами. Важно сделать проект с правильными расчетами. А закрепление всех соединений производится, как и в любых других видах крыш — по технологии.

Виды крыш со специфической формой

Существует несколько видов крыш со специфической формой:

  • Особенности формы крышплоская;
  • скатная;
  • двускатная;
  • вальмовая;
  • полувальмовая;
  • шатровая;
  • многощипцовая;
  • купольная.

Эти виды считаются самими популярными, но существуют крыши и с более сложной конструкцией. Они менее востребованные, например: арочные, шпилеобразные, сводчатые, складчатые и сферические. Каждый вид обладает своими индивидуальными тонкостями в монтаже, функциональностью и архитектурным оформлением.

Шатровое кровельное изделие считается одной из часто возводимых конструкций.

Описание шатрового варианта

Шатровая крыша имеет скаты в виде треугольника, и все соединения сходятся в одной верхней точке. Самый минимум треугольников — 4 штуки, но углов может быть намного больше.

В идеале вершина конструкции монтируется строго по центру, но при желании эту точку можно сместить в сторону, что придаст уникальность строению. Получится, что одна сторона кровельной конструкции станет длиннее, а другая — короче. Как и шатровая крыша, стропильная система также может разделяться по способу монтажа:

  1. Висячие. Конструкция не включает в себя опорные точки, а стропила монтируются с небольшим пролетом.
  2. Наслонные. На внутренних и наружных сторонах стены должны быть опорные точки с шагом друг от друга на 450 см.

Выбор способа монтажа не влияет на внешний вид. Сама конструкция может быть выполнена следующим образом:

  1. Ломаная. Этот тип конструкции подходит для мансарды. Но при таком варианте происходит изменение наклона ската в меньшую сторону. Угол станет меньше.
  2. Ендовая. Этот кровельный элемент является дополнительной частью эркера.
  3. Мансардная. В этом случае мансарда располагается на кровельных скатах.

Строение имеет вид шатра, отсюда и произошло название.

Плюсы и минусы конструкции

Любая конструкция имеет свои положительные и отрицательные стороны:

  1. Преимущества шатровой кровлиК главному преимуществу можно отнести аэродинамические особенности: потоки сильного ветра скользят по скатам и не разрушают конструкцию, а надежные фронтоны добавляют жесткости всей кровельной системе. К тому же уникальный внешний вид не оставит равнодушным ни одного прохожего.
  2. К отрицательной стороне относится затруднительный монтаж. Если владелец задумал обустроить мансарду, то полезной площади останется мало.

Но, невзирая на сложность монтажа и лишний расходный материал, шатровая крыша оправдает себя. Например, двускатная крыша беседки будет смотреться куда хуже, чем шатровая.

Кровельные элементы изделия

Стандартная технология предполагает наличие следующих деталей, без которых невозможно выполнить строительство:

  1. Способы возведения крышиКоньковый узел. Считается наисложнейшим элементом кровли в монтаже, правда, если крыша не квадратная.
  2. Нарожники. Для вспомогательной разгрузки давления и укрепления накосных балок служат нарожники.
  3. Мауэрлат. Эта часть крыши является основанием. Выбираются брусья большого диаметра, устанавливаются на поверхность короба дома, закрепляются между собой, а затем на них выполняется монтаж всей системы.
  4. Накосные стропила. Для распределения нагрузки всей кровельной системы предназначаются специальные доски, которые монтируются по углам всего каркаса. Эти детали считаются наидлиннейшими стропильными элементами.
  5. Подкосы. Они играют роль опорных деталей для стропильных ног.
  6. Основные стропила. Этот кровельный элемент выполняет функцию соединения между коньковой частью и накосными стропилами. Они также влияют на то, какой будет высота шатровой крыши.

Вспомогательными деталями для стропильной системы служат прогоны, ригели, опоры, лежни. Они предназначаются для дополнительного укрепления всех соединений на крыше. Если климат региона ветреный, то без них не обойтись.

Перед подобными работами всегда создается чертеж, на котором все уже заранее рассчитано и подогнано по размерам.

Пошаговый монтаж крыши

Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:

  • Как отделать крышумонтаж мауэрлата;
  • монтаж накосных брусьев;
  • установка серединных подпорок и подкосов;
  • установка специальных нарожников;
  • обшивка крыши обрешеткой;
  • настил пароизоляционной пленки;
  • настил гидроизоляционного слоя;
  • на последнем шаге производится кровельное покрытие.

Важно соблюдать последовательность работ и не перескакивать с одного этапа на другой. В противном случае качество кровельной конструкции может снизиться.

Установка системы своими руками

Установка стропильной системы для такой крыши считается сложным делом. Поэтому необходимо все точно рассчитать. Потолок в этом случае делается только после возведения конструкции, но не раньше. Поэтапный монтаж заключается в следующем:

  1. Как установить шатровую крышуВначале на поверхность стен устанавливается мауэрлат. Закрепляется он при помощи анкеров. Но под основание делается настил гидроизоляционного материала. Для этих целей послужит рубероид, изготовленный на основе мастики. Для деревянных стен выполняется специальная обвязка.
  2. Производится закрепление накосных стропил, которые устанавливаются по углам. Для этого нужно срезать те края досок, которые будут находиться в верхней части крыши, чтобы они создавали острие. Для установки накосных стропил необходимо воспользоваться врезной балкой. Если стена из кирпича, то для фиксации к мауэрлату применяют металлические хомуты из арматуры, а для дерева — используют обычные скобы.
  3. В середине всей системы делается установка подпорок.
  4. В тех частях, где расположены скаты, осуществляется монтаж диагональных реек, раскосов и подкосов. Это поможет избежать нарушения крыши от сильных порывов ветра.
  5. Далее выполняется монтаж шпренгелей, нарожников и подкосов.
  6. Набиваются доски.

Чтобы установить диагональные брусья, рекомендуется выдерживать прямой угол. Следует сделать правильный расчет стропильных балок, чтобы получился свес для обустройства короба. Для удлинения стропильных ног применяются «кобылки», которыми удлиняют брусья.

Процесс создания кровли

Слой пирога шатрового кровельного изделия выглядит таким образом:

  1. Как правильно создать шатровую крышуСтропильный каркас необходим в качестве основы для последующих кровельных работ.
  2. Изначально стелют пароизоляционную пленку. Это необходимо для предотвращения возможного конденсата.
  3. Деревянная обрешетка добавляет прочности всей конструкции и служит основанием для следующих кровельных слоев.
  4. Укладывается утеплительный материал.
  5. Чтобы внешняя влага не могла проникнуть внутрь помещения, следует применить гидроизоляционное покрытие.
  6. После чего выполняется монтаж контрольной обрешетки. Это необходимо для обеспечения вентиляционного зазора, через который будет производиться проветривание крыши. К тому же без контробрешетки не обойтись, поскольку этот слой служит основой для кровельного покрытия.
  7. Затем делается монтаж любого вида кровли, например: гибкая черепица или шифер.

Если соблюдена технология монтажа и все слои выполнены должным образом, то в помещении образуется нормальный микроклимат.

Установка пароизоляции, обрешетки и гидроизоляции

В чем плюсы типа крышиСуществует два способа монтажа обрешетки: для твердого и мягкого кровельного покрытия. В первом случае допускается делать небольшой зазор между досками, а во втором — применяются листы ДСП, поскольку материал для покрытия крыши будет наплавляемым. По стандарту толщина досок должна составлять 25 мм, а ширина — 150 мм. Но под обрешеткой предварительно устилается слой пароизоляции.

В качестве гидроизоляции можно выбрать специальную мембрану. Но также можно применить обычный рубероид. В первом случае материал качественнее, а срок службы — выше. Есть разные варианты: дышащие, утепляющие и другие. Гидроизоляционный слой закрепляется при помощи степлера и укладывается внахлест на 10 см. Внизу обязательно надо оставить выпуск на 15 см.

Для предотвращения конденсата изнутри крыши применяют специальные пленки, которые продаются в любом строительном магазине. Например, можно использовать полиэтилен, специальные мембраны или пропиленовое покрытие. При помощи степлера производится закрепление. Устанавливается обрешетка, а ячейки заполняются утеплительным материалом — пенопластом или минеральной ватой.

Особенности утепления конструкции

Гидроизоляция шатровой крышиШатровую крышу необходимо утеплять в любом случае. Минеральная вата, пенопласт и пеноплекс считаются основными утеплительными материалами. Если изделие будет утепляться минеральной ватой, то листы кладутся в отсеки между стропилами обязательно сверху вниз.

Важно не допустить появление щелей. По возможности для закрепления используют степлер. Такая процедура выполняется по всей площади. Для высокой надежности следует выбирать тот материал, который отвечает нижеприведенным требованиям:

  • Монтаж кровельного материалапри сжатии материала не должно быть никакого дефекта;
  • устойчивость к огню;
  • высокая плотность;
  • препятствие для проникновения влаги;
  • теплопроводность не должна быть высокой;
  • воздухопроницаемость.

Монтаж кровельного покрытия

Для крыши шатрового типа не укладывают кровельное покрытие по одному градусу, например:

  • гибкая черепица монтируется при уклоне на 8−18 градусов;
  • асбестоцементные материалы монтируются при 14−16 градусах;
  • металлическая черепица монтируется при уклоне на 30−60 градусов.

Как отделать шатровую кровлюКроме основных кровельных материалов, можно применять и специфические виды, например, камышовые и тростниковые варианты. Надежность и долговечность такой кровли сводится к минимуму, особенно если регион находится в суровых климатических условиях.

В основном для сложной формы крыш используют гибкую и металлическую черепицу. Материал существенно дороже, но обладает высоким сроком службы. В первом случае для монтажа используется специальная газовая горелка. Материал наплавляется путем разогрева гибкой черепицы и основания крыши. А во втором случае закрепление листов выполняется при помощи шуруповерта и саморезов. Покрытие всегда производится снизу вверх.

Отходы кровельного покрытия будут большими, поскольку крыша имеет фигурную форму и без подрезки не обойтись. Это надо учесть при расчетах на расход материала.

Если работа будет проводиться в одни руки, то следует запастись терпением и силами. Ведь на всех этапах сборки кровельного изделия придется где-то поддержать брус или подать лист кровли. Поэтому желательно включить в работу еще одного человека, который станет помогать в сложных ситуациях. Однако если такая крыша будет предназначаться для маленькой беседки, то в таком случае можно справиться и своими силами.

Шатровая крыша. Особенности, выбор материала

Выбор кровельного материала следует начинать с определения угла наклона Вашей кровли. Конечно можно пренебречь данным правилом, но это повлечёт увеличение затрат на обустройство подкровельной гидроизоляции, конструктивных элементов, потребует дополнительной герметизации нахлестных зон. Каждый кровельный материал имеет требования к минимальному углу наклона, которые устанавливаются производителем согласно испытаниям. Кроме того на крышах с малым уклоном не будет видно самого кровельного материала и смысл переплачивать за эстетические свойства пропадает.

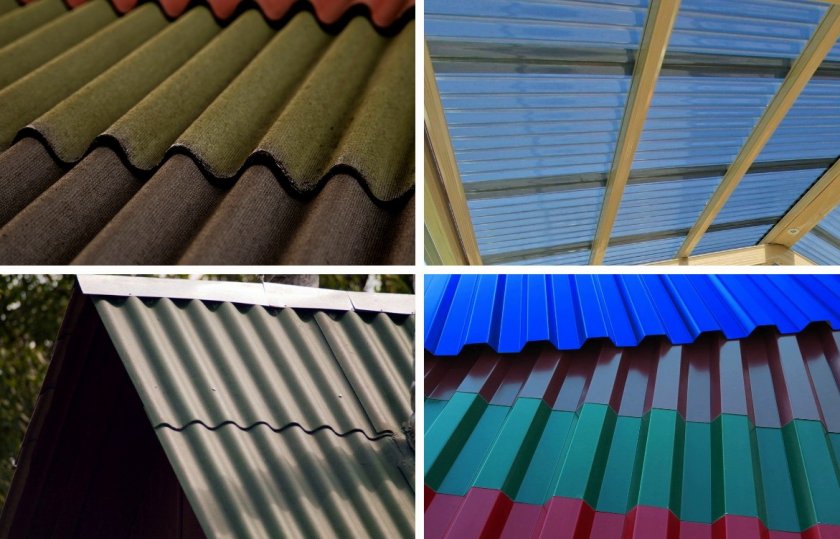

Вид кровельного материала важен при обустройстве шатровой крыши. В виду того что на данном типе крыш особенно много угловых скатов, целесообразнее использовать штучные материалы. Применение листовых материалов ведет к большому количеству отходов.
Конструктивные особенности также стоит учитывать при выборе материала. Все элементы дома должны выдерживать нагрузки как своего веса, так и внешние, такие как снеговые и ветровые нагрузки. Так как кровля является конечным этапом строительства здания нужно учесть тип фундамента, стен, стропильной системы, какие нагрузки они способны выдержать и согласно этого подбирать кровельный материал.
Внешний вид является одним из главных факторов при покупке кровельного материала. На рынке представлено большое разнообразие кровельных материалов разных видов, производителей, моделей и цветов от самого простого шифера и профлиста, до керамической черепицы и респектабельного кровельного сланца. Возможно захочется выделиться на общем фоне и сделать деревянную или тростниковую кровлю. Прежде всего кровля должна нравиться Вам, так как именно Вы будете видеть ее каждый день и именно Ваш дом она будет украшать.
Долговечность еще одно качество на которое стоит обратить Ваше внимание. Основную долю этому качеству задает прежде всего монтаж и последующая эксплуатация материала, но следует ознакомиться и с гарантийными обязательствами производителя, а также на то как данный материал ведет себя на других домах в Вашем регионе. Следует учесть что у каждого вида кровельного материала есть множество производителей, которые используют при изготовлении различное сырье, которое и задает срок службы материала. С виду одинаковая металлочерепица или другой материал может в корне отличаться по температуре эксплуатации, физико-химической стойкости, цветостойкости, которые и определяют долговечность материала. Кроме того следует учесть близость к крупным водным артериям, особенно с соленой водой и источникам химических выбросов, таких как крупные автомагистрали, вредные производства и исходя из этого подбирать материал.
Следующим момент, который нужно учесть это стоимость кровельного материала и всех необходимых доборных элементов. Помните стоимость основного кровельного материала это процентов 60-70, как правило, от всей стоимости материалов, не считая стоимости водосточной системы. Также следует учесть стоимость работ по монтажу данного кровельного покрытия. Важным фактором является какое количество отходов будет в процессе монтажа, это особенно заметно при строительстве шатровой крыши.

Шатровая крыша отличный вариант для регионов с сильными ветрами. Выбирая кровельный материал обращайте внимание не только на внешний вид, но и учтите количество отходов, которое будет в процессе монтажа, несущую способность материала и всей конструкции в целом.

Шатровая крыша: стропильная система своими руками

Кровля задает дизайн всему дому, с её помощью можно создать неповторимый экстерьер и почеркнуть свой достаток. Предлагаем обсудить, как строится шатровая крыша из профнастила своими руками, как рассчитать площадь кровли, а также особенности конструкции стропильной системы.

Шатровая крыша: конструктивное исполнение

Шатровая четырехскатная крыша является одной из самых сложных среди прочих конструкций покрытия дома. Она отличается большим количеством узлов и соединений, многочисленными балками и стропилами. Конструктивное исполнение кровли очень красивое – она похожа на пирамиду, у которой может быть четыре или более углов. При этом обязательно стороны должны быть равнобедренными между собой.

Шатровая крыша для беседкиФото — Шатровая крыша для беседки

Перед началом работы очень важно все тщательно просчитать, иначе крыша получится неправильной формы с плохой жесткостью. Чтобы Вы могли возвести такую конструкцию, здание должно иметь четкую форму правильного треугольника или многоугольника, т.к. по его углам осуществляется монтаж балок. Конечно, предварительно нужно провести расчет шатровой крыши. Сначала рассчитываем скаты. Если Ваше здание квадратное, то нужно схематично его разделить на четыре треугольника и вычислить площадь каждого из них. Вам понадобится схема или чертеж будущей крыши и дома, а также эта формула:

Sската=BC*AD/2

На картинке ниже указана инструкция.

Расчет стропильной системы шатровой крышиФото — Расчет стропильной системы шатровой крыши

Теперь мы можем вычислить площадь карниза: (BC+EF)/2*DG, и в конечном итоге, площадь всей крыши: (Площадь ската + Площадь свеса карниза)*4.

Многие специалисты отмечают, что шатровой крыше нужен также особый угол наклона. В среднем – это тридцать – сорок градусов. Чтобы произвести более подробный расчет веса шатровой крыши, нужно немного вспомнить геометрию старших классов.

Нам понадобится формула h=OD*tg α, в ней участок OD равен половине длины отрезка BC, нужный синус и тангенс найдите в справочнике геометрических углов. Если известна высота h, то легко можно найти AD по формуле h/sin α,

И теперь, когда у нас есть AD, можно определить угол С: тангенс С=AD/DC. В этой формуле DC равняется длине наружной стены здания. После умножаем арктангенс на производное деления AD/DC и получаем величину С. В завершении расчетов также нужно определить длину диагональной стропильной доски – это отрезок AD, поделенный на синус C.

Далее инструкция требует у нас определить свес крыши. Минимальная длина равняется 30 сантиметрам, но нам нужны более детальные примеры. Внешне конструкция свеса напоминает трапецию, исходя из того, что верхнее основание мы знаем, нужно определить размер нижнего. Для шатровой кровли это можно сделать при помощи формулы С=arctg AD/DC. Если Вы разработаете более подробные чертежи или эскизы, то подсчет будет намного проще.

Общая формула площади кровли, по которой можно будет рассчитать затраты на её возведение выглядит таким образом:

{BC*AD/2 + (BC+EF)/2*DG}*4.

Все эти величины нам известны, поэтому проблем с расчетом примера возникнуть не должно. Также мы рекомендуем при подведении итогов не округлять цифры, иначе Вы можете серьезно просчитаться.

Видео: шатровая кровля для беседки

Возведение шатровой крыши

Стропильная система шатровой крыши представляет собой очень сложную конструкцию, которая состоит из наклонных и висячих балок. Для дома или любого другого помещения, где нет возможности создать подпорки под кровлю, нужно использовать висячие стропила. Для них опорами являются непосредственно наружные стены здания, узлы шатровой наклонной крыши (в том числе, коньковый узел), в таком случае, закрепляются для больше жесткости при помощи металлических скоб.

Сложная шатровая крышаФото — Сложная шатровая крыша

В тоже время для бани, гаража, веранды, беседки Вам понадобятся наклонные. Такие стропила опираются как минимум на две балки, которые к полу и потолку находятся под прямым углом. Такими башнями часто декорируются загородные коттеджи совершенно без ущерба внутреннему дизайну, так что это очень хороший вариант. Как и вальмовая двускатная кровля, шатровая может иметь расстояние между такими подпорками до 4 метров.

Устройство стропильной системы шатровой крыши:

  1. Стропильные балки, расположенные по диагонали;
  2. Мауэрлаты;
  3. Балки, которые монтируются к нижним основаниям стропил;
  4. Строительные или декоративные подкосы;
  5. Остальные необходимые узлы и элементы, наличие которых определяется в процессе стройки.
Стропильная системаФото — Стропильная система

На самом деле, построить своими руками каркас стропильной системы шатровой крыши не сложно, просто нужно быть очень внимательным. Для начала делаем периметр конструкции по нашим расчетам. Для этого между собой соединяем мауэрлаты так, чтобы они образовали ровный квадрат. Теперь к их нижнему основанию нужно прикрепить лежни, а на них подмости.

Изготовление такой крыши требует очень большой выдержки и внимательности, если Вы соедините хоть одну доску не так – все пойдет наперекосяк. Теперь из двух углов, которые находятся в противоположном конце друг от друга, нужно поднять диагональные стропила, которые послужат основанием конька кровли коттеджа.

Схема узлов стропильной системы шатровой крышиФото — Схема узлов стропильной системы шатровой крыши

Стоит отметить, что не нужно делать прогон, как у мансардной кровли, таким же образом поднимаем доски из двух оставшихся углов и соединяем их в одной точке. Получился конек шатровой крыши. Крепление нужно осуществлять специальными строительными затяжками и шурупами.

После этого нужно только присоединить нарожники и дополнительные элементы жесткости в виде стоек и подкосов. При правильной и систематической работе даже восьмиугольная шатровая крыша не станет большой проблемой. Как видите, к примеру, принципиально односкатная от неё отличается только объемом работы и сложностью подсчетов.

Когда на земле конструкция готова, её нужно поднять на стены здания и соединить с основами дома. Здесь технология довольно сложная, но все можно сделать самому. Для того, чтобы строение было прочным, нужно использовать шиферные гвозди 100 или 200. После чего стропилы проверяются на жесткость, и каркас начинает покрываться выбранным кровельным материалом.

Технология установки водоотвода не имеет принципиальных отличий от любого другого типа кроме плоской. Также нужно продумать возможное снегозадержание, из-за резкого угла снеговые комья могут падать вниз, создавая вероятность аварийной опасности.

Кровельные материалы для шатровой крыши

Одним из главных преимуществ шатровой кровли является то, что её можно сделать из любого материала: из металлочерепицы, дерева, профнастила, битумной черепицы, ондулина и т.д. Деревянная стропильная система достаточно прочная для установки тяжелых материалов покрытия, поэтому подойдут любые виды. При выборе учитывайте свои потребности в бесшумной кровле, её внешнем виде, прочности, долговечности и стойкости к внешним агрессивным факторам (желательно, чтобы она также была антиконденсатная).

Не забывайте, что пирамидальная скатная крыша должна оснащаться вентиляционными каналами и вытяжкой, при необходимости также чердаком, окном или дополнительным подсобным помещением. На фото есть подобные проекты.

Шатровая крыша с балкономФото — Шатровая крыша с балконом

На этом установка шатровой крыши может считаться оконченной, как и монтаж кровельных материалов. При правильном подходе и работе, ближайшая реконструкция кровле понадобится где-то спустя 10 лет.

16 Октябрь 2014       Автор: Владимир Бакаев


Шатровая крыша дома своими руками.

   По большому счёту, шатровая крыша (см. фото) – это та же вальмовая крыша, в которой длина конька равна нулю, т.е. конька нет, и все угловые стропила сходятся в одной точке. Чаще всего её возводят на домах, коробка которых представляет из себя квадрат.

    Давайте рассмотрим один пример такой крыши. Стропила у нас будут опираться на балки перекрытия. Допустим, мы имеем коробку дома размером 10х10 метров с несущей перегородкой посередине.



ШАГ 1: Устанавливаем мауэрлаты, балки перекрытия и выноса (см. рис.1). Балки перекрытия и выноса ставим, начиная от середины, т.е. сначала центральные, а потом от них влево-вправо остальные с рассчитанным шагом.



Рисунок 1

   Мы видим, что крайние балки перекрытия и крайние выноса находятся от угла дома на одинаковом расстоянии. Как мы уже говорили в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия», расстояние это желательно брать не меньше 0,8-1 метра.

ШАГ 2: Посередине будущей крыши устанавливаем центральную стойку из бруса 150х150 мм. Высоту её определяем из предварительного эскиза крыши, выполненного на бумаге. Стойку фиксируем строго вертикально при помощи двух временных укосин (см. рис.2). После того, как мы в следующем шаге установим центральные стропила, укосины можно будет убирать. На последующих рисунках они не показаны.



Рисунок 2

ШАГ 3: Изготавливаем и устанавливаем четыре центральных стропила скатов.

   Как размечаются стропила, показано на рис. 3







 Рисунок 3

   Таким образом мы делаем все четыре центральных стропила скатов и устанавливаем их (см. рис.4):



Рисунок 4

   Вверху между собой их можно сшить либо гвоздями, либо при помощи металлических уголков, как показано на рисунке.

ШАГ 4: Пришиваем ветровые доски и устанавливаем угловые выноса (см. рис. 5). Как делать угловые выноса также подробно описано в статье о вальмовой крыше (ссылка выше):



Рисунок 5

ШАГ 5: Изготавливаем и устанавливаем угловые стропила.

   Для этого в первую очередь натягиваем шнурку (см. рис. 6):





 Рисунок 6

   Далее с помощью малки мы замеряем углы нижнего и верхнего запилов. Как это делается, мы уже видели при описании вальмовых крыш.

   Сейчас я хочу показать способ, который мы всегда используем при установке угловых стропил длиной более 6 метров (когда их приходится наращивать). В первую очередь мы берём две доски по 6 метров. У одной делаем только нижний запил, у другой только верхний. Затем ставим эти две доски, сшивая их между собой гвоздями прямо по месту. Также сразу ставим под них стойку (см. рис.7):



Рисунок 7

   Теперь рулеткой замеряем длины двух кусков, которых нам не хватает – одного с верхним запилом, другого с нижним. Изготавливаем их и нашиваем на уже стоящие доски.

   Таким образом мы делаем все четыре угловые стропила (см. рис.8):



Рисунок 8

ШАГ 6: Добавляем на углы выноса, которых не хватает, и при необходимости ставим под стропила стойки (см. рис.9):



Рисунок 9

   Необходимость установки стоек определяется расчётом, в зависимости от размеров крыши и снеговых нагрузок. Стойки желательнее упирать на несущие перегородки, либо ставить подкосы. Возможность установки стоек на балки перекрытия также проверяется расчётом. Об этом мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». При этом всегда старайтесь по возможности смещать стойки ближе к несущим стенам, чтобы уменьшить нагрузку на балки.

ШАГ 7: Изготавливаем и устанавливаем все нарожники (см. рис.10). Порядок изготовления нарожников показан здесь…



Рисунок 10

   Под нарожники, опирающиеся на выноса, над мауэрлатом ставим небольшие подпорки.

   После этого нам остаётся подшить карнизы снизу и сделать обрешётку.



СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

как сделать стропила своими руками, пошагово с фото, как построить стропильную систему для 4-скатной шатровой кровли

Беседки являются одним из центральных объектов на приусадебном участке. Они служат оригинальным украшением дачи, а также любимым местом для отдыха всех членов семейства. Существует огромнейшее число вариантов летних домиков, отличающихся формой, размерами, стилем, типом конструкции. Очень эффектно и оригинально смотрится беседка с четырёхскатной крышей. В чём преимущества подобного строения, и в чём особенности изготовления такой кровли — узнайте из статьи.

ПоказатьСкрыть

Разновидности четырёхскатной крыши

Если строительство полноценного дома не каждому под силу, то изготовить своими руками летнюю беседку способен практически каждый дачник, независимо от наличия строительного опыта или знаний. Самым простым вариантом для начинающих мастеров считается строение прямоугольной или квадратной формы с четырёхскатной кровлей, которая делает конструкцию более оригинальной и необычной.

Важно! Изменяя в процессе строительства вальмовой крыши длину конька, можно добиться кардинального изменения вида кровли и её дизайна. К примеру, короткий конёк делает её более массивной и солидной.

Существует несколько разновидностей четырёхскатной крыши:

  1. Шатровая. Органичнее всего такой вид кровли смотрится на квадратных беседках. Он представляет собой конструкцию в виде четырёхгранной пирамиды, со скатами, имеющими форму равнобедренного треугольника, вершины которого сходятся в центре, в верхней точке крыши. Преимуществами шатрового строения считаются: органичный внешний вид, возможность отвода дождевой и талой воды за счёт наклона скосов, простота монтажа, прочность, невысокая стоимость материалов. Среди минусов мастера отмечают необходимость выполнения расчётов и замеров с высокой точностью, что не всегда возможно при недостатке знаний. В таких случаях следует обратиться за помощью к специалистам.Схема шатровой крыши1 — мауэрлат; 2 — накосные стропила; 3 — коньковый узел; 4 — центральные стропила; 5 — нарожники.
  2. Вальмовая. Универсальный вариант для прямоугольных или квадратных сооружений. Подобная кровля состоит из двух скатов в виде трапеции и двух треугольных (вальмовых). Верхи трапеций соединяются между собой линией, которая имеет название конёк. Скаты вальмовой крови великолепно защищают конструкцию от солнечных лучей, при этом дают возможность любоваться красивым видом окрестности. Кроме этого, такая крыша характеризуется высокой надёжностью, низкой парусностью, отсутствием необходимости её очищения, поскольку снег не задерживается на её поверхности.Конструкция вальмовой крыши
  3. Полувальмовая. Конструкция представляет собой вариант вальмовой кровли, которая обладает укороченными треугольными скатами. Преимущественно подобные строения используют при строительстве мансардных построек, а вот для покрытия беседок применяют крайне редко.Схема стропил полувальмовой крыши
  4. Китайская. Особенностью китайской крыши считается нестандартное расположение балок и стропил, которые как будто развёрнуты к небу. Для её изготовления требуется разработка специального проекта. Вместо традиционных стропил здесь применяется стоечно-балочная конструкция. Строить китайскую кровлю достаточно сложно, однако при грамотном её возведении получается эксклюзивный архитектурный шедевр.Китайская

Выбор материала для стропил и покрытия

Изготовление четырёхскатной крыши начинается с выбора подходящего материала для стропил.

Описываемая конструкция предполагает применение следующих видов стропильных опор:

  • диагональные — предназначены для удержания основной нагрузки, в большинстве случаев для них используют сдвоенные доски или деревянные балки;
  • промежуточные — предназначены для соединения каркаса, то есть опоры и конька;
  • нарожники — предназначены для соединения диагональных стропил с каркасом и параллельного крепежа с промежуточными.

Как правило, для организации стропильной системы применяют пиломатериалы, в частности древесину хвойных пород. Каркасную основу выполняют при помощи прямоугольного бруса. Иногда, в качестве альтернативы могут использоваться доски с сечением 50×200 мм либо сдвоенные доски.

Стропильная система крыши

Чтобы повысить прочность и надёжность конструкции применяют металлические элементы, которые усиливают стропила и делают их взаимоположение неизменным. Также стальными деталями могут дополняться опоры. Подобная комбинированная стропильная система характеризуется высокой прочностью, износостойкостью и долгим периодом эксплуатации.

Что касается кровельного материала, то при его выборе специалисты советуют учитывать несколько факторов: стоимость, внешний вид, практичность и простота монтажа.

Важно! Следует учитывать, что рулонные материалы очень неудобны в работе для четырёхскатной кровли, поэтому их применяют редко.

Сегодня большой популярностью и востребованностью пользуются:

  1. Мягкая кровля, основу которой составляет битумная черепица. Она представляет собой эластичные листы, сделанные из стеклохолста или технического стекловолокна и пропитанные модифицированным битумом. Поверхность черепицы покрыта специальной цветной посыпкой, что даёт возможность подобрать материал необходимого окраса. Гибкие битумные полотна легко поддаются нарезке, быстро монтируются и укладываются в любой рисунок. Минусом укладки черепицы считается необходимость создания сплошной обрешётки, так как листы гибкие и нуждаются в твёрдой основе. Мягкая черепица
  2. Керамическая черепица. Выбор такого материала просто огромен. Сегодня производители предлагают более десятка видов кровельного покрытия. Современная керамочерепица характеризуется большим различием форм, цветов и стилей. Кровля из данного материала обладает изумительным внешним видом, высокой стойкостью к перепадам температур и ультрафиолетовому излучению, устойчивостью к выгоранию цвета. Из минусов керамической черепицы можно отметить её высокую стоимость, большой вес, некоторую сложность укладки. Керамическая черепица

Кроме этого, крышу беседки можно сделать из более простых и дешёвых материалов:

  • ондулина — самый лёгкий материал;
  • поликарбоната — современный кровельный материал, который обладает отличной износостойкостью, огнеупорностью, способностью сохранять тепло;
  • обычного шифера — для его монтажа следует использовать брус с большим сечением;
  • листов металлопрофиля — простой в установке, однако во время дождя такое покрытие будет издавать сильный шум.

Варианты покрытия крыши беседки

Пошаговая инструкция строительства своими руками

Конструкция четырёхскатной крови для летнего домика не представляет особой сложности. Тем не менее, при возведении крыши того или иного типа необходимо учитывать некоторые важные нюансы. При осуществлении работ самое важное рассчитать нагрузку на стропильную систему. При большой площади строения данную задачу рекомендуется поручить профессионалам.

Шатровая крыша

Шатровая крыша по форме напоминает шатёр, поэтому и носит такое название. Она состоит из четырёх скатов треугольной формы, которые вершинами сходятся в одной точке. Особенностью подобного строения является его строгая симметрия. Именно поэтому перед возведением кровли специалисты советуют сделать чертёж со всеми необходимыми расчётами, которые осуществляются по определённым формулам.

Знаете ли вы? Самой большой в мире считается крыша из металла над торговым центром Ferrari World в ОАЭ. Площадь кровли равняется площади 50-ти футбольных полей.

Далее пошаговый алгоритм изготовления стандартной шатровой крыши базируется на выполнении следующих этапов:

  1. Между стойками, расположенными по бокам, натянуть шнур и обозначить середину беседки.
  2. В качестве ориентира в центральную точку установить доску и зафиксировать её любым удобным методом.
  3. Для определения места расположения диагональных стропил от верха центральной точки к угловым опорам натянуть шнур.
  4. Установить висячие с затяжкой стропила, используя доску 150×50 мм или брус 50×50 см, длиной до 2,25 м.
  5. Аналогичным образом установить вторую пару диагональных опор.
  6. Между вмонтированными стропилами установить ещё третью и четвёртую пару. При этом следует чётко действовать по разметке, не сдвигая центральной точки-ориентира.
  7. Разметить и расположить нарожники, при этом с каждого боку прикрепить доски посредством коротких брусков.
  8. На диагональных опорах отметить длину их выноса и натянуть шнур для разметки.
  9. Все установленные опоры подравнять по разметке.
  10. Между парами диагональных стропил произвести фиксацию затяжек посредством досок 150×50 мм.
  11. Разместить затяжки между прочими опорами, при этом установить их выше или ниже ранее вмонтированных.
  12. К концам опор прибить ветровую доску, накрыть крышу любым кровельным материалом или установить обрешётку под мембранный вид кровли.

Шатровая крышаПри осуществлении работ очень важно следить за тем, чтобы стропила были правильно соединены в коньке, то есть центр остался в первоначальном положении и не сдвинулся даже на миллиметр.

Вальмовая

Технология возведения вальмовой крыши начинается с монтажа вертикальных опор, на которые сверху устанавливают коньковый прогон.

Далее переходят к установке накосных диагональных опор:

  1. Снизу стропила соединить с обвязочным брусом по углам строения, а сверху их скрепить посредством конькового бруса.
  2. Установленные стропильные опоры усилить вертикальными дополнительными столбами.
  3. Опоры и стропила скрепить между собой стальными скобами.
  4. Вмонтировать стропила боковой крыши с интервалом в 60 см. Нижнюю часть прикрепить к обвязочному брусу и зафиксировать скобами из стали. Верхнюю часть соединить над коньковым прогоном стальными пластинами.
  5. Завершающий этап — установка нарожников, с шагом 60 см, одна сторона которых опирается на обвязочный брус, а другая — соединяется с накосной диагональной балкой.

Далее необходимо уложить основание для кровельного материала. Нужно отметить, что каждый вид покровного сырья диктует свои требования к основанию. К примеру, под черепицу обязательно нужно сделать частую обрешётку, для фальцевых листов — обрешётку с более редким шагом, рулонные покрытия монтируют на ровные скаты и т. п. Самым оптимальным вариантом кровельного материала для вальмовой кровли считается гибкая черепица, которая быстро укладывается и обладает потрясающим внешним видом.

Полувальмовая

Полувальмовая или датская крыша выполняется в виде треугольника, в которой в качестве опоры выступает вертикально расположенный трапециевидный фронтон. Её главным отличием от вальмовой являются более укороченные торцевые скаты. Установку полувальмового каркаса начинают с конькового прогона.

Для этого:

  1. В середине потолочного перекрытия расположить две вертикальные опоры, на которых закрепить коньковый брус.
  2. Конструкцию зафиксировать временными распорками, чтобы избежать её дальнейшей деформации.
  3. На собранную раму вмонтировать две пары стропил, по две балки с каждой стороны поперечины конька.
  4. Каркас усилить и зафиксировать посредством распорок.

Элементы полувальмовой стропильной системы

После монтажа конькового прогона необходимо осуществить сбор полувальмовых скатов:

  1. К вертикальной стойке прикрепить опорную поперечину и временно зафиксировать её с рядовыми стропилами.
  2. Вырезать и смонтировать вальмовые опоры.
  3. После выравнивания плоскости капитально закрепить опорную поперечину.
  4. Остальные полувальмовые скаты вырезать и установить согласно замерам под каждую балку.
  5. Уложить рядовые опоры и установить ранее подготовленную обрешётку.

Финишным этапом строительства полувальмовой кровли является настил пароизоляции и монтаж кровельного материала.

Знаете ли вы? Многие ошибочно полагают, что черепица является изобретением современности. Однако учёные нашли образцы данного материала, возрастом в несколько тысяч лет. Ранее черепица носила название гонт и выглядела как деревянные пластины с выемками для крепления.

Китайская

Китайская крыша — одно из самых сложных в монтаже строений, которое требует возведения нетрадиционной стропильной системы, а создания стоечно-балочной конструкции. Для её изготовления предварительно нужно на листе бумаги сделать чертёж восточной крыши, запастись нужными стройматериалами, в частности досками и листами фанеры.

Строится кровля по такому алгоритму:

  1. Выставить опору вертикального типа строго по центру и проверить её расположение уровнем. Длина опоры должна отвечать ширине стропильной конструкции.
  2. Зафиксировать опору, прикрепить к ней доску таким образом, чтобы её конец попадал на центр опорного бруса и касался точки, расположенной в самом верху.
  3. Следующую доску соединить с серединой предыдущей балки и крайней точкой опорного бруса. Аналогичным методом вмонтировать все остальные стропильные брусья. Важно между стропилами соблюдать интервал в 50–70 см.
  4. Осуществить установку фанерных листов и сделать на них резы на ¾ толщины, чтобы они прилегали к конструкции плотно.

Конструкция китайской крыши

Как правило, в качестве кровельного материала для китайской кровли используют мягкую битумную черепицу, которая выглядит стильно, эффектно и роскошно.

Четырёхскатные крыши для беседки — простой и экономичный вариант отделки летнего домика, сборку которого способен осуществить даже начинающий мастер. В отличие от одно- или двускатной кровли, которые обладают скудным и однообразным видом, четырёхскатная выглядит более эффектно и солидно, придаёт строению объёмности, гармонии и завершённого вида.

Отправить ответ

avatar
  Подписаться
Уведомление о
