Резак для пенопласта

Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью – материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.

Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.

Простейшее устройство для резки пенопласта

Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.

Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.

При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

  • устройство для линейной резки;
  • терморезак, при помощи которого выполняется фигурная резка;
  • прибор с пластиной из металла.

Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

Резак для линейной резки

Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол.  На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.

Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.

Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное – чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.

Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП.  К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.

Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.

При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.

Резак для фигурной резки

При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.

В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Резак из металлической пластины

Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.

Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком – придется опытным путем искать оптимальную температуру нагрева ножа.

Выводы

Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.

При работе с таким электроинструментом важно соблюдать повышенную осторожность. Это связано с опасностью удара током. Некоторые самодельные резаки используются и для резки пенополистирола.

Комплектация мультитула

В комплекте вы найдете:

И самое главное: производитель не ограничивает покупателя только данной комплектацией. Можно докупить другие насадки разной формы. Все они позволяют осуществлять по-настоящему ювелирную работу с высокой точностью и очень аккуратно.

Обратите внимание: мультитул работает от 4 батареек типа АА, которые не идут в комплекте. Их нужно приобрести отдельно. Можно использовать и аккумуляторы АА, если вы планируете эксплуатировать инструмент часто и не хотите регулярно покупать новые батарейки.

Естественно, можно отдельно купить резак для пенопласта, купить паяльник на батарейках и выжигатель. Но потратить придется на порядок больше, удобство эксплуатации крайне сомнительное, да и качество не всегда на высоком уровне. Здесь же вы можете приобрести первоклассную продукцию по доступной стоимости от всемирно известного производителя.

Область применения

Разумеется, в первую очередь это инструмент для хобби, однако производители позаботились о том, чтобы инструменту нашлось и более широкое применение. На данный момент это замечательная покупка для производителей рекламы.

Мультитул может быть использован для изготовления:

    Рекламных материалов из пенопласта – объемных букв и 3D-объектов;Ярких и запоминающихся вывесок;Рекламных стендов.

Также применяется для оригинального декорирования внутренних интерьеров помещения и фасадов, создания муляжей и букв, ударопрочных упаковок и тому подобного. Область эксплуатации ограничивается только вашей фантазией и родом деятельности. Прекрасная покупка за свои деньги для всех, кто привык создавать что-то новое собственными руками и не представляет без этого своей жизни.

Преимущества покупки паяльника или резака для пенопласта своими руками в нашей компании

На данный момент наше предложение – уникальное на рынке.

Новый продукт, аналогов которому просто нет и вряд ли появится в дальнейшем. Оригинальная разработка компании Star Tec, с которой мы сотрудничаем напрямую и без посредников. Соответственно, гарантируем своим клиентам следующие преимущества:

    Цены от производителя без неоправданных наценок и переплат;Гарантия 1 года для каждого покупателя;Продукция поставляется исключительно из Германии.

Не будем отрицать, что можно сделать резак для пенопласта своими руками, а паяльник купитьпо смехотворной цене на каком-нибудь китайском сайте. Вопрос в том, насколько качественными, функциональными и надежными будут такие инструменты? И готовы ли вы пожертвовать результатом ради сомнительной экономии?

Закажите Мультифункциональный выжигатель, резак и паяльник 3 в 1 у нас, работайте с удовольствием и удобством, создавайте нечто новое и оригинальное каждый день!

я подтверждаю свою дееспособность, даю согласие на обработку своих персональных данных.>

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией.

Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном случае края будут неровными, а сам материал потеряет свои теплоизоляционные качества на стыках.

В продаже представлено специальное оборудование.

Однако резак для пенопластаможно сделать и самостоятельно. Это значительно сэкономит средства семейного бюджета. Как создать разные варианты инструмента для резки пенопласта, будет интересно узнать каждому мастеру.

Тип инструмента

Создавая ручной резак для пенопласта, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Однако для того, чтобы обеспечить плотное прилегание плит пенопласта друг к другу, необходимо обеспечить высокую точность резки. Края должны быть гладкими. В этом случае удается создать утеплительный слой высокого качества.

Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.

Профессиональные дизайнеры и строители применяют исключительно электрооборудование для резки пенопласта. В домашних условиях вполне можно создать подобный инструмент.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта, следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок.

К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта.

Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

Разновидности электрических резаков

Электрический резак для резки пенопластаможет применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Первая категория используется для линейного раскроя. Ко второй группе относятся резаки, которыми выполняют фигурную резку материала.

Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт.

Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту, необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев.

Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро. Это позволяет добиться высокого качества разреза.

Проверить уровень нагрева струны просто. Для этого на пробном куске пенопласта проводят тест. Если при погружении нити, на ней остаются длинные куски материала, она еще недостаточно разогрелась.

Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

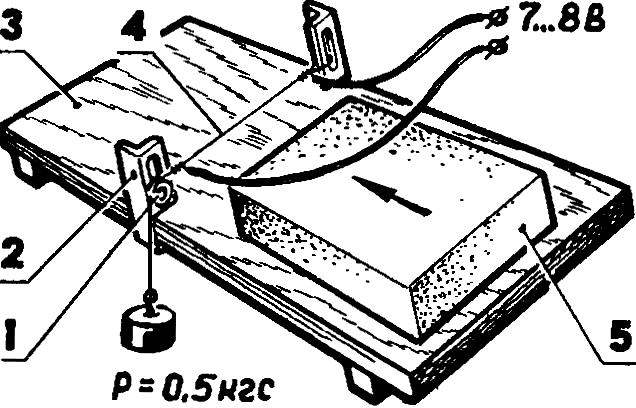

Резак для линейного раскроя

Линейный резак для пенопласта своими рукамипозволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора.

Между ними натягивается нихромовая нить.Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по нихромовой нити, ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу.

Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками, необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

Если струна натянута горизонтально, можно при помощи ее делать такие же разрезы. Пенопласт равномерно тянут по столу. Нить будет равномерно разрезать его на требуемые куски.

При вертикальной резке конструкции добавляется рама из металла или фанеры.

На ней устанавливается держатель. К нему подводится изолятор и нихромовая струна. С другой ее стороны подвешивается груз.

Он будет проходить через отверстие, просверленное в столе. Оно должно быть достаточно большим и покрытым специальным изоляционным материалом. Далее можно выполнять вертикальную резку.

Фигурная резка

Если нужно раскроить достаточно большие листы пенопласта или создать декоративные элементы, скульптуры из этого материала, применяется особый тип оборудования.

Его также можно сделать самостоятельно. Это ручной резак для пенопласта.Его изготавливают на базе ручного лобзика или ножовки. В них режущий элемент меняют на нихромовую струну.

Если требуется создавать фигурные элементы, можно сделать несколько инструментов различной формы. К ручке лобзика подводится провод. Ее необходимо тщательно изолировать.

Иначе работать при помощи этого оборудования будет небезопасно. К контактам провода крепится нихромовая струна. Это можно сделать при помощи гаек и винтов с шайбами.

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском нихромовой проволоки.При этом нити можно придать разную форму.

Резак с металлической пластиной

Существует резак для пенопласта,в конструкции которого применяется медная пластина.Для создания этого оборудования можно переделать паяльник.

Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности.

Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

Этот способ также применяется мастерами различного уровня квалификации и профиля.

При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

Советы экспертов

Выбирая, какой резак для пенопластабольше подойдет для работы мастера, следует учесть рекомендации профессиональных строителей.

Чем больше объем выполняемых работ, тем сложнее будет конструкция. Простой резак на батарейках вполне подойдет для раскроя нескольких блоков. Однако для выполнения большого объема работ, следует отдать предпочтение сетевым разновидностям оборудования.

При раскрое пенопласт нагревается. В этот момент из него выделяются в окружающую среду небезопасные для здоровья человека вещества. Поэтому работу выполняют в хорошо проветриваемой комнате или на улице.

Чтобы не ошибиться с конфигурацией раскроя, следует перед началом действия наметить все линии карандашом. Это позволит избежать ошибок при резке. Эти несложные рекомендации позволят выполнять работу быстро, правильно и безопасно.

Рассмотрев, какие варианты резаков для пенопласта можно сделать своими руками, каждый мастер сможет подобрать лучший вариант для себя.

Всем привет. Из пенопласта можно сделать много интересных вещей: объёмные буквы и фигуры, модели судов и самолётов, арт объекты. Именно для таких целей я и смастерил подобный резак из полипропиленовой трубы.

Нам понадобится:

    Полипропиленовая труба диаметром 20 мм;Две скобы на 20 мм;Фитинги;Мебельные уголки;Нихромовая проволока;Силовой трансформатор;Провод;Гайки с болтами.

Из полипропиленовой трубы и фитингов был собран сам держатель с возможностью регулирования глубины разреза.

Для этого П-образная деталь крепится на скобах и может свободно перемещаться относительно ручки. В полости трубки проложен медный провод на 1.5 мм, выходящий одним кабелем из ручки.

В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.

Сама нить не раскаляется докрасна, но легко плавит пенопласт. При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.Вот такой резак придумал и собрал своими рукамидля создания поделокиз пенопласта.На этом всё, спасибо за внимание!ILYA20-05-2018, 00:242 803ПриспособленияFacebookВКонтактеTwitterGoogle+ОКПривет всем любителям самоделок. В данной статье я расскажу, как сделать резак для пенопласта своими руками.

С его помощью можно вырезать пенопласт различной формы, необходимый для разных целей, например, авиамоделизма. Данная самоделка достаточно легкая в изготовлении, так что материалы, необходимые для сборки найдутся у каждого.Перед тем, как прочитать статью, предлагаю посмотреть видеоролик с подробным процессом сборки резака для пенопласта, а также его тестированием.Для того, чтобы сделать резак для пенопласта своими руками, понадобится:* Строительный уголок* Два деревянных бруска* Саморезы* Шуруповерт* Нихромовая нить* Ненужный табурет или лист фанеры* Блок питания от ПК* Металлический уголок* Медная трубка* Кусок пенопласта для проверкиШаг первый. Сначала нужно сделать стойку для резака, для этого можно использовать ненужную табуретку или при желании сделать из листа фанеры коробок. Так как ненужный табурет стоял без дела, было решено сделать основание из него, в нем проделываем отверстие под медную трубку при помощи шуруповерта и сверла по дереву.

Достать медную трубку можно из конденсатора старого и ненужного холодильника, обычно там используется трубка подходящего диаметра, в этой самоделке она нужна для того, чтобы нихромовая нить не прожгла дерево. Шаг второй.Далее прикручиваем деревянный брусок к торцу табурета при помощи саморезов и шуруповерта, при этом соблюдаем перпендикулярность строительным уголком, чтобы в итоге рез на данном резаке был как можно ровнее.Затем при помощи металлического уголка к деревянному бруску крепим еще один брусок под углом 90 градусов, в итоге должно получится примерно так.Шаг третий.Отпилив необходимую длину медной трубки при помощи ножовки по металлу, прижимаем ее металлической пластиной к бруску, вкрутив два самореза, при этом также соблюдаем перпендикулярность. Для фиксирования нихромовой нити вкручиваем в верхний брусок саморез при помощи шуруповерта.После этого берем нихромовую нить и продеваем ее в медные трубки сверху и снизу, далее наматываем ее на нижний шуруп возле трубки, затем на верхний, сделав небольшую натяжку. Теперь подключаем блок питания от компьютера, для его работы без ПК нужно замкнуть между собой зеленый и черный провод.

Наматываем провода от блока на саморезы и включаем питание. После первого включения нихромовая нить слегка растягивается, поэтому еще раз ее натягиваем и можно проверять резак в действии.Шаг четвертый.Проверяем готовый резак на пенопласте. Включаем блок питания и двигаем пенопласт в нужном направлении, нихромовая нить прорезает его и в итоге получается отрезок необходимой формы.

При работе с данным резаком нужно соблюдать меры безопасности и не в коем случае не касаться нихромовой нити руками.При помощи данного резака можно делать авиамодели, лодки и многое другое, где применяется пенопласт. На этом у меня все, всем спасибо за внимание и творческих успехов.Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.5Идея5Описание7ИсполнениеИтоговая оценка: 5.67из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК5Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):Обычная регистрацияИнформацияПосетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Источники:

  • nemolotok.ru
  • fb.ru
  • mozgochiny.ru
  • usamodelkina.ru

как сделать нож для резки пенопласта

Пенопласт — универсальный и распространенный материал, который обладает большим количеством полезных свойств. Например, его прекрасные теплоизоляционные свойства известны многим (особенно это касается работников строительных специальностей), что вкупе с доступностью и экологичностью, делает этот материал фактически безальтернативным и незаменимым.

Изделия из пенопласта

Пенопласт поставляется в виде стандартных заготовок — крупногабаритных плит. По этой причине термонож для пенопласта является необходимым инструментом, поскольку ручная обработка пенопласта — в подавляющем большинстве случаев грозит нарушением структуры материала, что в корне нежелательно.

Что такое резак для пенопласта?

Резак для пенопласта — специальное приспособление, которое позволяет придавать определенную форму и габариты будущим изделиям из данного материала. Инструмент полезен тем, что резка пенопласта осуществляется без лишних усилий со стороны человека, что исключает какие-либо неровности и шероховатости на его поверхности. При этом не потребуется поиск и приобретение специального пенопласта, поскольку подойдет пенопласт от любой бытовой техники (холодильник, телевизор, стиральная машинка), с которой поставляется в подавляющем большинстве случаев.

Профессиональное оборудование

*

Чтобы вырезать деталь нужной формы и размера будет достаточно расчертить на его поверхности, используя стандартные канцелярские принадлежности, места для выреза и отверстий. При этом стоит понять одну простую истину: если работа с пенопластом осуществляется в регулярно, то в таком случае будет желательно приобрести промышленное оборудование для резки. Во всех остальных случаях — подойдет самодельное приспособление.

Самодельный резак для пенопласта: виды

Перед тем, как приступить к самостоятельному изготовлению резака для резки пенопласта, необходимо предварительно определиться с его видом. В настоящее время выделяют три основных виды:

  • предназначенные для фигурной резки;
  • оснащенные металлической рабочей пластиной;
  • предназначенные для линейной резки.

Каждый из этих видов заточен под конкретные способы разрезания листов. Тем не менее, линейная резка — наиболее популярный метод, поскольку он универсальный и довольно практичный.

Этапы конструирования

Если рассматривать вариант резака для линейной резки, то всего основных этапов создания — три:

Изготовленный своими руками резак необходимо подключить к электросети. После этого спираль прибора будет постепенно нагреваться, о чем будет свидетельствовать её красный цвет. Именно в этот момент следует производить процесс обработки пенопласта, поскольку нагретый резак позволит исключит деформацию пенопласта и не позволит ему шелушиться.

Самодельный резак для линейной резки

Важно! Чтобы свести к минимуму и полностью исключить риск травматизма, при работе с данным оборудованием необходимо придерживаться техники безопасности, поскольку мощности данного инструмента вполне достаточно для повреждения любой части тела.

*

Поэтапное изготовление терморезака из подручных средств

Обработка пенопласта

При изготовлении электрических инструментов для резки пенопласта можно использовать самые разные элементы и приспособления. Например, термонож можно сделать из паяльника, выжигателя и/или старого (ненужного) лобзика. Рассмотрим пять основных шагов, необходимых для этого:

  1. Сперва нужно сделать втулку — основной и сложный, по своему строению, элемент. Взятую пластину нужно согнуть и выточить, после чего аккуратно просверлить отверстие, в которое будет вставлена нить.
  2. После этого нужно удалить провод, ведущий к отверстию, а после — найти подходящие разъемы и аккуратно припаять их в область разрыва. Важно, чтобы все дальнейшие работы с помощью готового резака проводились с изолированными проводами.
  3. После — подключаем терморезак. Старый лобзик необходимо распилить на две части. В верхнюю его часть устанавливаем на винты пластину-лапку, которую нужно было подготовить заранее. А с помощью саморезов нижнюю часть соединяем с основанием.
  4. Вставляем втулку в лапку. Отмечаем точку под отверстием втулки из отверстия по угольнику (либо по отвесу). Делаем отверстие в основании диаметром 5 мм.
  5. Расправляем нихромовый провод. Сперва включаем на всю мощность выжигатель и его проводами касаемся нихромового провода. При этом важно, чтобы расстояние между проводами равнялось высоте прибора. При этом, если прибор гудит или издает странные звуки, а нить не нагревается (это является следствием недостаточного сопротивления), то следует найти проволоку меньшей толщины.

резка своими руками с помощью нихрома, терморезак и термонож, как сделать нихромовый

Резак для пенопласта позволяет создать настоящие шедеврыПенопласт является долговечным, легким материалом, который обладает теплоизоляционным свойством. Выполнение работ с таким утеплительным материалом кажется очень простым занятием. Но все, же есть свои нюансы при работе с материалом. Так как его изготавливают в виде больших плит, то довольно часто необходимо выполнять обрезку. Обрезку можно выполнить и обычным кухонным ножом, но красиво отрезать не получится. Именно по этой причине мастера рекомендуют воспользоваться для этой цели специальной резкой для пенопласта.

Резак для пенопласта своими руками: как сделать

Резак вам необходим очень часто, если вы занимаетесь делами по дому. Возможно, кто-то сталкивался с необходимостью изготовления детали с использованием заливки специальной формы. И для такой заливки необходим кусок пенопласта. Например, можно взять кусок пенопласта с коробки телевизора. На этом куске нужно расчертить линейкой и циркулем места, где необходимо в дальнейшем проделать дырки. Вот в этом случае и возникает необходимость в электрическом резаке.

Резак для пенопласта можно сделать своими руками

Без такого приспособления проделать отверстия без нанесения вреда пенопласту выполнить не реально.

Рассмотрим вариант, самодельного такого резака и как его можно сделать в домашних условиях. Самодельный резак может быть изготовлен в различных конструкциях. Именно от конструкции и зависит, как будет резать резак.

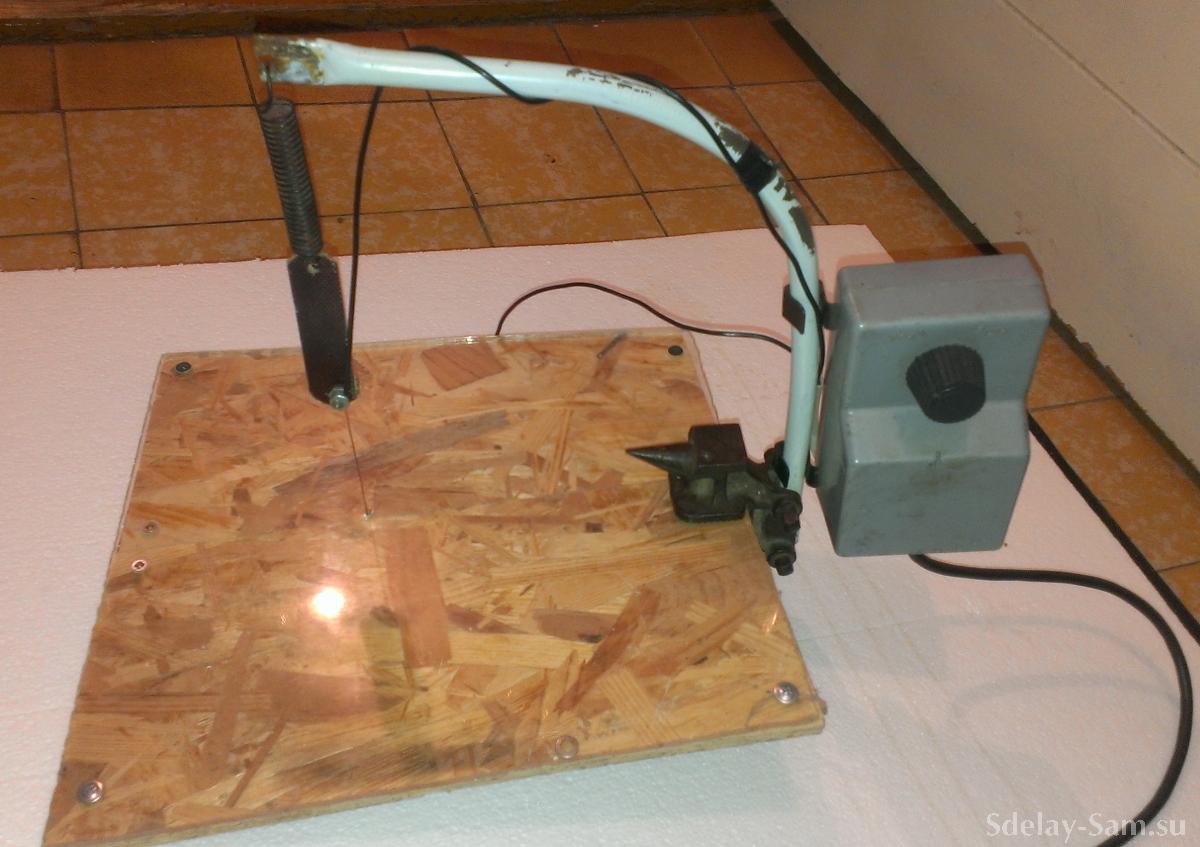

Терморезак для пенопласта: поэтапное изготовление

Сделать терморезак можно с использованием старого лобзика, паяльника или выжигателя.

Изготовление такого устройства должно, проводится в таком порядке:

  1. Изготовляем втулку. Это самая сложная и основная запчасть. Для этого надо выгнуть и выточить пластину. Далее проделываем отверстие в ней, в это отверстие в дальнейшем будет продета нить.
  2. Далее изготовляем выжигатель. Для этого отрезаем провода, которые идут к отверстию, и берем, припаиваем подходящие отверстия в месте разрыва.
  3. После выполнения предыдущих работ можно переходить к подключению терморезака. Для этого распиливаем пополам старый лобзик и крепим в верхнюю часть изготовленную пластину на болты, а низ приккрепляем к основанию, используя для этого саморезы.
  4. Теперь вставляем изготовленную втулку в изготовленную лапку. После отметки просверливаем отверстие в основание. Диаметр такого отверстия должен составлять 5мм.
  5. Изготовляем терморезку. Поле того как все предыдущие пункты выполнены расправляем нихромовый провод. Для этого необходимо включить на полную мощность выжигатель и проводами от него коснутся проволоки. Если проволока не достаточно нагрелась, то выжигатель загудит и вам стоит поискать более тонкую проволоку. Это необходимо, так как у прошлой проволоки было не достаточное сопротивление.

Терморезак для пенопласта можно сделать с использованием старого лобзика, паяльника или выжигателя

После того как все этапы будут выполнены, можно провести работу с резаком. С предварительным направлением и установленной направляющей, необходимо нарезать плашку из пенопласта необходимой толщины, а так же вы можете изготовить форму фигуры.

Термонож, это приспособление, которое способно порезать лист бумаги, пенопласт, куски ткани, части пенополистирола, кроме того это отличный электрический резчик по дереву. Все зависит от того какой толщины будет вставлена струна из нихрома. Чем она основательней, тем существеннее будет порезка. А умелые руки смогут создать приспособление даже для фигурной терморезки. Более опытные мастера, используя латр, могут сделать прибор, устройство которого будет работать от зарядного. Как его создать, можно узнать из видео.

Резка пенопласта своими руками с помощью нихрома

Фигурную резку пенопласта можно выполнить и на устройстве, которое вы изготовили самостоятельно. Такие станки делают на подручных средствах таких как: старая мебель, куски фанеры, бруски. В строение такого оборудования в обязательном порядке должен быть элемент, который ничем не заменить, таким элементом является проволока или нить. Составляющая часть должна быть изготовлена из специального сплава, никеля и хрома. Основной особенностью, которой обладает самодельный станок для резки, является возможность разрезки не только вдоль, а и поперек. Для разреза вдоль нить размещают в горизонтальном положении. С такой разрезкой получаются листы строго заданной высоты. Это очень удобно, когда кусок пенопласта большей толщины, чем вам необходимо. Поперечная разрезка может быть выполнена при помощи ножа или ножовки, для этого вам необходим станок для резки с нихромовой проволокой.

Нихромовая проволока — отличный вариант для резки пенопласта

Для того чтобы изготовить станок своими руками вам будут необходимы такие элементы:

  • Основание;
  • Брус из дерева;
  • Пружины;
  • Саморезы;
  • Нихромовая проволока.

Из инструментов надо будет приготовить: плоскогубцы, шуруповерт, дрель. Для изготовления можно использовать лабораторный регулируемый трансформатор. Такой трансформатор позволит вам выбрать необходимую энергию нагрева нити для резки пенопласта и при этом не будет его плавить. За основание такого агрегата может выступать любой лист с гладкой поверхностью. Поверхность должна быть гладкой для удобства передвижения пенопласта по ней. Для такой основы подойдет фанера, ДСП, профнастил. Пластиковую основу использовать не рекомендуется, так как под нагревом пластик подвергается деформациям.

Нихромовый резак своими руками: пошаговая инструкция

Для изготовления нихромового резака для пенопласта необходимо знать порядок выполнения работ по изготовлению. Работайте аккуратно, чтобы не повредить части тела, ведь самоделки предусматривают использование острых и горячих предметов.

Нихромовый резак можно сделать самостоятельно, однако эту работу следует проводить очень аккуратно

Пошаговая инструкция изготовления агрегата:

  1. Первое что необходимо сделать – это найти нихромовую нитку. Нитка должна быть примерно 50 см. Такая длина необходима для обширного применения резака. Далее берем брусок и 2 самореза. Эти саморезы вкручиваем, на расстоянии меньше длинны нитки и натягиваем проволоку по верху саморезов.
  2. Далее выбираем блок питания постоянного тока на 1 ампер, он выдает до 15 вольт. Цепляем крокодильчики этого блока по разным сторонам нити. Если не начинает работать, то необходимо зацепы поменять местами. Затем переносим один крокодильчик ближе к центру, и нить начинает греться. Пробуем разрезать кусок пенопласта. Также можно подключить блок питания с большим количеством мощности.
  3. Изготовляем станину под резак. Для этого можно использовать плиткорез, электролобзик и другие похожие старые инструменты. Дальше берем алюминиевую арматуру, пару палочек ПВХ пластика и чуть- чуть стеклотектелита. Отрезаем алюминиевую арматуру длинной в 50 см. Нагреваем этот отрезок и впихиваем в него палочки ПВХ в начале и в конце отрезка. ПВХ будут служить как изоляторы. Отрезаем полоску стеклотекстолита, разрезаем его пополам и опять на него крепим палочки.
  4. Далее закрепляем всю нашу станицу от плиткореза или такого же похожего инструмента. Подводим к нему провода и цепляем их на болтики, которые просунуты в текстолит. Также на эти болтики цепляем колечко из стальной проволоки. На это колечко привязываем один конец нити, а на другой конец нити цепляем пружинку. Пружина служит компенсацией нити при нагреве.

Теперь протестируем изделие, для этого берем кусок пенопласта и отрезаем его.

Резак для пенопласта своими руками (видео)

Возможно, вы еще не до конца поняли всю прелесть резака для пенопласта. Но ведь именно с его помощью, можно создать неповторимые декорации к празднику, оригинальные украшения для дома и интересные фигурки для ваших детей. При условии, что вы обладаете определенными навыками и инструментами, создание этого прибора займет немного времени, за то результат, который вы будете получать нельзя, измерить ничем.


Добавить комментарий

Как резать пенопласт или пеноплекс в домашних условиях без крошек?

Содержание

Из современного пенополистирола собирают теплоизоляционные конструкции, вырезают декоративные элементы и производят большое количество других вещей.

Его сфера применения очень широка. И не в последнюю очередь из-за того, что материал этот легок в обработке, быстро укладывается и его можно разрезать своими руками.

Самодельный терморезак для пенополистирола

Впрочем, резать пенопласт своими руками тоже надо уметь. Ведь чтобы получить действительно качественный разрез и итоговую деталь, нужно хорошенько постараться. Заметим, что пенопласт для здоровью людей не опасен.

1 Резка пенопласта

Итак, пенополистирол, как и любой другой материал нуждается в обработке перед использованием. Изначально его поставляют в обычных плитах с определенной толщиной. Однако далеко не всегда формы плит хватает на то, чтобы использовать их везде, где только необходимо.

Часто плиту приходится разрезать на куски, подрезать, подчищать. Иногда появляется необходимость срезать на краю плиты декоративную часть или сделать определенный угол.

Вариантов на самом деле масса. А вот вопрос остается один. Чем резать пенопласт? Казалось бы, зачем еще выдумывать какие-то дополнительные агрегаты, покупать специальный резак для пенопласта если его не то что резать, даже ломать можно своими руками. И это в буквальном смысле.

Тут надо обратиться к особенностям самого пенополистирола и армированного пенопласта для фасада. Сам по себе пенопласт состоит из мелких полистирольных шариков.

Изначальное сырье в нем – это полимер, что смешан с пенными заполнителями и воздухом. В итоге получается довольно податливая и очень легкая конструкция, что легко режется или ломается руками.

Вот только ломать пенопласт – это не лучшее решение. Линия излома никогда не получится у вас точной. Шарики пенополистирола будут искривлять ее, делая итоговую конструкцию непригодной для точной работы.

Однако все же отметим, что ломать или резать пенопласт очень легко. То есть резка пенопласта в домашних условиях вполне реальна. Другой вопрос, как сделать это точно и с минимальными разрушениями материала. Вот тут уже вам пригодится резак для пенопласта или любой самодельный аппарат.

к меню ↑

2 Резка пеноплекса

Веноплекс, прижившееся название торговой марки экструдированного пенополистирола.  По своим химическим параметрам он является инертным и не подвержен гниению, изготавливается достаточно упругим и пластичным.

По своим характеристикам имеет повышеную плотность в сравнении с пенопластом. На первый взгляд, резка экструдированного пенополистирола (техноплекса) может показаться сложной, но с повышением плотности материал так не крошится как пенопласт. Качественная резка пеноплекса позволяет получить ровные края, избежать поломки листов.

В промышленности используется гидроабразивная резка с подачей струи воды или песка под большим давлением.

Быстро и бесшумно отрезать своими руками пеноплекс толшиной до 3 см получится с помощью острого канцелярского или малярного ножа.   Для повышения производительности по резке толстых листов пеноплека применяется электролобзик.

Фигурное же вырезание обычно выполняется с применением нихромовой проволоки, которая соединяется проводами с трансформатором напряжением 24 В. При подаче тока разогретая проволка режет экструдированный пенополистирол как масло. Работы следует проводить в хорошо проветриваемом помещении.

к меню ↑

3 Инструменты для резки

Инструмент для резки пенопласта может иметь разную конструкцию. Именно от конструкции и типа резки зависит, как именно резак для пенопласта будет справляться со своими задачами.

Резаки бывают:

Пенополистирол состоит из мелких шариков и может крошиться

Механический резак используется для того чтобы иметь возможность провести сравнительно небольшие работы в стесненных условиях. Разрезать прибором механического воздействия тело пенополистирола можно. Вот только качество разреза, что получится в итоге, может быть не таким, как хотелось бы.

Термический резак для пенопласта это уже профессиональное оборудование. Его используют строители, дизайнеры и другие подобные специалисты.

Термический резак быстро проделывает отверстия или прорезает линии в пенополистироле любого типа. Начиная от обычного и заканчивая экструдированным пенопластом высокой плотности.

Термический аппарат в своей основе использует раскаленную нить или проволоку.

По типу сборки аппарат для нарезания пенополистирола на утепление дома пенопластом изнутри может делиться на:

  • Фирменные образцы;
  • Самодельные образцы.

В первом случае мы имеем дело агрегатами, что создавались на заводе. Они специально разрабатывались и задумывались так, чтобы дать человеку максимум производительности и удобства во время работы.

К фирменным моделям относят как специализированные ножи для пенопласта, так и крупные терморезаки или другое профессиональное оборудование.

Например, та же лазерная резка пенопласта возможна только благодаря использованию заводских лазеров слабой мощности, которые контролируются компьютером. Они дорогие, громоздкие и довольно сложные, но зато в результате работы с ними вы получите практически идеальную резку.

к меню ↑

3.1 Механическая резка

Механическая резка выполняется инструментами, что в своей основе используют силу механического воздействия или трения.

К ним относят:

  • Ножи;
  • Болгарки;
  • Лобзики;
  • Пилы.

Чаще всего такое оборудование применяется в домашних условиях. Когда у вас нет возможности прикупить терморезак, да и нет желания. Не будем забывать, что качественный терморезак может стоить довольно дорого.

И далеко не всегда его стоит покупать, особенно если вам надо всего лишь своими руками обрезать пару пенополистирольных плит для теплоизоляции.

Пенопласт реально резать даже обычным лезвием

Проще всего для резки пенопласта взять обычный нож, особенно если пенопласт режется на утепление канализационных труб в грунте. Идеально подойдет канцелярский нож с лезвием средней жесткости. С его помощью можно без особых проблем обрезать плиту толщину до 6-8 см. Причем плита будет обрезана качественно, особенно если у вас уже есть хотя бы базовый опыт.

А вот болгарки и лобзики если и можно применять, то очень осторожно. Тут уже надо понимать, что сильный момент вращения слишком серьезно воздействует на слабую структуру пенополистирола. Если не угадаете с вращательным моментом и выбором диска, то можете своими руками испортить плиту.

Рекомендации здесь могут быть только общие. Желательно покупать специальное оборудование для резки пенопласта. Если же под руками ничего такого не имеется, то постарайтесь хотя бы найти самый тонкий диск для болгарки или лезвие лобзика. Чем тоньше оно будет, тем лучше.

С пилами вообще нужно быть осторожным. Обычную пилу лучше для пенопласта не применять. Разве что вам вообще не нужна точность резки. Но в таком случае его проще просто разломать.

Если же покупаете специальную пилу, то тут уже разговор другой. Но в любом случае надо быть очень осторожным, так как пила, за счет неравномерности усилий, имеет больше шансов основательно повредить материал.

к меню ↑

3.2 Термическая резка

Для термической резки всегда используют терморезак. Терморезак – это специальный агрегат для резки пенополистирола, стоит столько же почти, как и клей для пенопласта.

Состоит он из всего нескольких частей. Основная часть – это рабочий трансформатор, что подает напряжение. Трансформатор может иметь аккумуляторы, а может питаться напрямую от сети. Тут уже все зависит от конкретной модели.

От мини-трансформатора отходит две дугу или крепления. Эти дуги являются по сути корпусом рабочего элемента. К каждому концу дуги привязана специальная нить. Чаще всего применяют нихром. Нить натянута между концами дуги так, чтобы образовывать сильно натянутую проволоку.

При включении трансформатора он подает электричество на дуги, а те уже, в свою очередь, накаляют саму нить.

Раскаленная нить без проблем прорезает пенопласт в любых положениях и любых размеров. Ведь полимер это крайне нестабильный, и он очень плохо взаимодействует с высокими температурами.

Специальная подставка для самодельного терморезака по пенопласту

Большой плюс терморезака в том, что он дает вам возможность работать с филигранной точностью. Точнее резка может проводиться только лазерами. Да и то, если исключить человеческий фактор.

Нихром нагретый до серьезной температуры, режет пенопласт, как нож горячее масло. Более того, он даже не прикасается толком с плитой, то есть никакого физического давления вам прикладывать не придется. Почему это удобно? Да потому что прикладывание физических усилий всегда чревато возможностью совершить ошибку.

Если же всю работу проделывает нагретая проволока, что скорее расплавляет пенопласт, чем режет его, то и шанс сделать ошибку становится минимальным.

к меню ↑

3.3 Самодельный терморезак

Смышленые радиотехники уже наверняка подумали о том, что конструкция терморезака очень проста, а значит, его можно собрать и своими руками. И действительно, собрать терморезак можно без особых проблем.

Главная ваша задача будет заключаться в подборе трансформатора небольших размеров для резки теплоизоляционных цилиндров Rockwool и подобных изделий. Ну это на самом деле не такая уж и проблема. Можно взять трансформатор от телевизора или переоборудовать его из рабочего образца.

Дальше надо собрать аналог дуг. Простейший такой механизм – это крепление на деревянной планке двух длинных шурупов. Дерево не даст им проводить электричество, между собой, поэтому единственным проводником останется нихромовая натянутая нить.

Нить натягивают между головками шурупов. Дальше остается только подсоединить трансформатор к шурупам, затем включить электричество и подрегулировать напряжение.

Желательно с напряжением не перебарщивать и четко понимать, что существует определенная корреляция между толщиной нихромовой нити и рабочим напряжением на выходе.

Слишком высокое напряжение раскалит нить докрасна, а в таком положении она будет просто выжигать пенополистирол, даже не прикасаясь к нему. В итоге ровной резки у вас не получится.

к меню ↑

3.4 Пример создания самодельного терморезака для пенополистирола (видео)

Резак по пенопласту своими руками

С недавнего времени в строительстве и при отделке интерьера и фасада зданий вместо гипсовой лепки начали применяться аналоги из пенопласта. Разумеется, сегодня, в эпоху «дикого» капитализма, не хочется отдавать деньги за такое простое дело, как нарезание обычного пенопласта. Вполне этот процесс можно осуществить самому при помощи обычного самодельного терморезака. Конечно, огромных фигур вырезать не получится, но объекты стандартных размеров будут по плечу.

Для изготовления понадобятся такие материалы:

  • провод диаметра 1. 3 мм и в длину 3.5 м;
  • две обычных линейки; – четыре шурупа;
  • веревка длиной 3.5 м;
  • реостат;
  • трансформатор напряжением 25 В и мощностью 2 А;
  • струна от гитары;
  • провод со штепселем;
  • кабельные стяжки;
  • изолента.

Также понадобятся такие инструменты:

  • отвертка;
  • нож;
  • гаечный ключ;
  • плоскогубцы;
  • мультиметр;
  • паяльник.


Изготовление прибора

Для начала нужно сделать рамку, для этого нужно разрезать линейку на две половины и в каждой половине посередине и по бокам сделать отверстие.

В другой нужно сделать отверстие с одного края и на 15 см от него. Рамку нужно сделать в виде буквы “Н”.

Дальше нужно зачистить конца проводов и при помощи шурупов плотно закрепить к рамке.

После этого нужно продеть веревку между двумя концами линеек и сделать петлю.

Дальше нужно обвязать концы струн вокруг шурупов и натянуть саму струну.

Веревку нужно натянуть крест-накрест и отрегулировать натяжение.



В получившеюся цепь нужно добавить трансформатор и реостат.

Нужно найти хороший контейнер для трансформатора, могут подойди 4 склеенные коробки от дисков.

Переключая реостат нужно убедиться с помощью мультиметра в том, что по струне идет ток. Не стоит забывать о правилах пожарной безопасности.

Создайте свой быстрый и грязный резак для пены

Сделаем быстрый и грязный резак для поролона! Пена — это простой и дешевый материал для создания различных прототипов, а обычный пенополистирол / пенополистирол легко разрезать с помощью резака для горячей проволоки. Теперь идеи о ножах для резки пенопласта «сделай сам» повсюду на YouTube, и есть десятки сайтов с собственными эксклюзивными версиями. Однако у меня появилась пара идей, и я давно хотел ее воплотить и наконец нашел дешевое и веселое решение.Хотя я решил поделиться здесь своей грубой идеей, я не хочу слишком подробно описывать сборку, но уверен, что этот пост позволит даже новичку сделать ее с нуля. Так что давайте построим!

Приступим

Для начала отметим, что полистирол испаряется при определенной температуре. Резак для пены — это просто горячая проволока, которая проходит сквозь пену, как горячий нож сквозь масло. Самый простой способ сделать горячий провод — подключить определенную длину нихромового провода к соответствующему источнику питания переменного тока высокого напряжения (но очень опасно) или низкого напряжения постоянного тока (гораздо лучше и безопаснее).

Как и в большинстве моих базовых / простых проектов, я работаю со всем, что у меня есть, и вы, конечно же, можете следовать той же практике, чтобы сэкономить деньги. Представленную здесь идею проекта чрезвычайно легко разработать, а все необходимые детали вы можете приобрести в местном магазине электроники.

Первым делом при изготовлении резака для пенопласта нужно взять кусок нихромовой проволоки. Я получил свой — большой пакет — на Flipkart по дешевке. Затем закрепите нихромовую проволоку на удобной раме — я сделал ее похожей на вилку (навеянной изображением, показанным ниже), с нихромовой проволокой, привязанной к ее ушкам, а провода питания были прикреплены непосредственно к концам ‘горячий провод’. Вы также можете сделать его похожим на небольшой лук. Затем подключите провода источника питания к горячему проводу с помощью кабельных наконечников и закрепите их на раме нейлоновыми кабельными стяжками, чтобы сделать конструкцию более элегантной.

Кстати, я видел, как некоторые другие производители пробовали различные провода с подогревом, которые они сделали из определенных гитарных струн, проводов Рене (смесь хрома и молибдена) и так далее вместо стандартных нихромовых проводов. Я предполагаю, что эти альтернативы могут иметь лучшую жесткость и электрическое сопротивление, что делает их более подходящими.

Контроль температуры — это секрет хорошего разреза пены. Итак, теперь вам нужна «ручка регулятора», чтобы отрегулировать температуру горячего провода, то есть контролировать ток, проходящий через ваш горячий провод. Вы не можете использовать большой потенциометр / реостат, потому что это непрактично для нагревателя из нихромовой проволоки. Вместо этого вы можете использовать схему контроллера с широтно-импульсной модуляцией (ШИМ), потому что такая отличная схема может на короткое время включить питание горячего провода, затем выключить его и повторять много раз в секунду. Следующая схема представляет собой упрощенное смешение нескольких старых конструкций. Простая в сборке схема использует легко доступные компоненты и имеет разумный контроль температуры как для короткого, так и для длинного горячего провода.

Адаптируемая конструкция, основанная на вездесущей крошечной микросхеме таймера NE555, предназначена для работы предпочтительно от ИИП промышленного класса на 12 В (минимум 5 А). Конструкция является «минималистичной» нестабильной, поскольку помимо основных поддерживающих компонентов, которые всегда требуются, для нее требуется только один резистор и один конденсатор.Частота рассчитывается по формуле f = 0,7 / (R1 × C1).

При указанных значениях компонентов базовая нестабильная частота будет около 700 Гц. Вы можете видеть, что «разрядный штифт» (контакт 7) используется для управления зеленым индикатором (LED1), но вы также можете получить от него «запасной» нестабильный выход. Светодиод не является обязательным, но он помогает вам видеть, что делает микросхема 555!

Кроме того, в этой схеме используется «вывод управляющего напряжения» (вывод 5) для управления уровнями запуска и порогового значения. Как вы, возможно, знаете, синхронизацию микросхемы 555 можно изменить, подав напряжение на этот вывод, либо от активной цепи, либо подключив его к дворнику потенциометра, подключенного между шинами питания. Последний метод используется здесь, чтобы просто регулировать температуру горячей проволоки в ограниченном масштабе. Излишне говорить, что потенциометр 10K (P1) — это ваша «ручка регулятора».

Силовой МОП-транзистор STP60NF06 (T1) использовался для тестирования катушки нагревателя, то есть горячего провода, поскольку он был доступен только в то время.Вы можете задаться вопросом, почему обычные резисторы «затвора» не включены в схему. Это не очень важно, но вы можете вставить эти части, если они понадобятся вашему прототипу. В любом случае, не забудьте выбрать подходящий радиатор для силового МОП-транзистора и достаточно толстые провода для соединения между горячим проводом и силовым МОП-транзистором!

Вернемся к идее ШИМ, способ работы данной схемы не отличается от базовой нестабильной, за исключением того, что рабочий цикл (также немного частоты) может изменяться в определенной степени с помощью вышеупомянутого потенциометра. Как вы можете видеть на следующих осциллограммах вывода 3 (минимальное и максимальное регулирование), подача переменного напряжения на вывод 5 изменит рабочий цикл (и период), изменяя только количество времени высокого уровня на выходе, сохраняя при этом постоянное время низкого уровня на выходе. . В принципе, изменение является линейным, если Vctrl <2/3 Vcc, поэтому примите это во внимание, если будете настраивать свой прототип.

Одним из незначительных недостатков этой идеи является то, что вы не можете регулировать 100% ширины импульса.Минимум — около 30%, пусть нагревается медленно, но максимум — около 70%. Честно говоря, я не был на 100% уверен, что моя идея дизайна терморегулятора подойдет для предполагаемого использования, поэтому я решил собрать очень быструю сборку, чтобы проверить ее. По крайней мере, это нормально для предлагаемого мной применения, поскольку оно действительно хорошо работает, особенно с менее плотным пенополистиролом. Это моя быстрая сборка схемы терморегулятора PWM на мини-макетной плате.

Если вы не являетесь опытным производителем электроники и не можете следить за подробным анализом схемы, трюк с выводом управляющего напряжения, вероятно, не будет иметь большого значения для вас.Следует прояснить, что нестабильная работа может быть настроена путем изменения значений R1-C1, но странная уловка позволит вам управлять им через пассивную или активную внешнюю схему, как упоминалось ранее. Например, вы можете добавить термистор 10 кОм NTC вместо потенциометра 10 кОм, чтобы создать терморегулятор с автоматическим контролем температуры. Если вам действительно нужна небольшая точность, используйте термисторную схему на базе операционного усилителя — например, операционный усилитель TL081 — для этого, однако, у него тоже есть много недостатков.Чтобы быть полезным, имейте в виду, что вход управляющего напряжения 555 часто упускается из виду, но его можно использовать в любое время, когда вам нужно создать генератор, управляемый напряжением (ГУН). В другой статье я расскажу о усовершенствованном резаке для пенопласта, который я недавно построил, который плавно разрезает любую пену на кусочки!

Дополнение

Бита из нихромовой проволоки 24SWG, которую я использовал в своей первоначальной конструкции, имеет очень низкое электрическое сопротивление, примерно 3 Ом, поэтому потребовался колоссальный ток, чтобы он стал достаточно горячим.

Наконец, это не точный метод, так как вы можете построить проект в значительной степени в соответствии с вашими собственными фактическими требованиями, но идея, представленная здесь, является хорошей подсказкой.Так что потратьте некоторое время на то, чтобы возиться, пока ваша версия не станет правильной. Вот и все! Включите и вуаля! Быстрый и грязный резак для пены!

Создание быстрого и грязного резака для пены

Пена

— отличный и дешевый материал для различных творений. На этот раз нам нужно было нарезать пену EVA на формы для прототипа, который мы создаем. Мы не были на 100% уверены, что резак для пенопласта с подогревом подойдет нам лучше всего, поэтому мы решили собрать очень быструю сборку, чтобы проверить его.

В основе нашего дизайна лежит множество обучающих видео , и , видеоуроков , доступных в Интернете.Наш дизайн основан на концепциях этих руководств, но упрощен для быстрой сборки. Использованные части были:

  • Деревянная плита 48 мм x 35 мм (отходы предыдущей сборки)
  • Деревянная плита 300 мм x 300 мм (со старой полки)
  • Проволока Kanthal 24 калибра
  • Болт М5
  • Шайба
  • Гайка-барашек M5
  • Кабельные наконечники
  • Шурупы по дереву
  • Кабельные стяжки
  • Стальная пружина
  • Кабели силовые

Мы начали с отрезания всех деревянных кусков до нужной длины. Это было четыре части ножек и две части для «руки»

.

Вырезанные части вместе с эскизом

Дерево было скреплено деревянными шурупами, как показано на рисунках ниже. После сборки прорезаем отверстия как в «руке», так и в нижней пластине. Эти отверстия будут удерживать болты, которые, в свою очередь, удерживают канталовую проволоку. Отверстия были сделаны широкими и глубокими с одной стороны, чтобы головка болта находилась внутри дерева. Трос крепился непосредственно к болту на нижнем конце, а верхний конец натягивался пружиной.Силовые кабели присоединялись к болтам с помощью кабельных наконечников. Гайки-барашки использовались для затягивания проволоки до нужного натяжения. Кабели крепились к раме стяжками.

Сборка верхнего провода

Нижняя точка крепления троса

Нижняя точка анкерного троса

Анкерная точка нижняя боковая в разобранном виде

Силовые кабели подключены к источнику питания. Поскольку сопротивление в нашем проводе было довольно низким (около 1 Ом), потребовалось колоссальные 5 А, чтобы он стал достаточно теплым, чтобы разрезать пену EVA. Для этого нам пришлось настроить блок питания в параллельном режиме, используя два выхода с максимальным номинальным током 3 А каждый.

Наш источник питания с параллельной связью

Заключительные мысли

Как видно на фотографиях, провод порвался пополам. При нагревании он становится довольно мягким, что требует большого натяжения на нем.В дополнение к натяжению в направлении вверх / вниз, он также толкается в сторону от разрезаемой детали. Все это приводило к тому, что проволока очень легко ломалась при резке. Пружина, которую мы использовали первой, не обеспечивала достаточного натяжения. Его заменили на меньший, который на фотографиях спрятан внутри «руки».

Эти фрезы больше подходят для менее плотных материалов, таких как пенополистирол. При резке плотной пены EVA проволока будет слишком сильно изгибаться, что затрудняет выполнение точных разрезов. Резак отлично подходит для других менее плотных материалов. После тестирования резака для пенопласта мы использовали наш фрезерный станок CNC для резки пенопласта. Хотя фрезы довольно быстро затупляются, они режут наши детали точно и с хорошей отделкой. Лазерный резак мощностью 100 Вт, вероятно, также подойдет, но, к сожалению, этот станок все еще находится в нашем списке желаний.

У нашего провода было очень низкое электрическое сопротивление около 1 Ом. Мы видели, как другие использовали никель-хромовую проволоку или гитарную струну вместо кантала.Эти варианты могут иметь лучшую прочность и электрическое сопротивление, что делает их более подходящими.

Сделайте свой собственный нож для резки пенополистирола или горячей проволоки

Общие сведения

Filicutter — это инструмент для резки пенополистирола горячим способом, который позволяет выделить любой восстановленный кусок и выполнять многие операции: моделирование, макетирование, изобразительное искусство и т. Д. ..

Принцип довольно простой, в тонком резистивном проводе идет сильный электрический ток. Проволока под действием тока нагревается и режется легко и чисто, пенополистирол намного лучше, чем ножом или резаком, особенно для больших кусков (> 5 см толщиной).Его также можно использовать для резки пластика или синтетической пены.

Создание фликуттера — это всего лишь добавление источника тока к резистивному электрическому проводу, добавление контрольного переключателя и, возможно, лампочки, чтобы немного ограничить ток, проходящий по проводам.

И, конечно же, смонтируйте все на конструкции, изолированной, простой в обращении, чтобы вы могли контролировать подачу горячего провода во время фаз резки. Идея заключалась в том, чтобы сделать что-то похожее на кусок проволоки, что-то вроде огромной буквы «U», у которой в конце есть горстка.Примерно так:

Таким образом, вы управляете включением / выключением провода нагревателя пальцем и направляете резку одной рукой.

Что вам нужно

  • Резистивный провод : найти нелегко, вы можете попробовать у дилеров электронных компонентов, скобяных изделий, в магазинах красок или в магазинах пластмасс. Эта проволока (иногда называемая «константаном») также может быть заменена фортепианным аккордом / проволокой, но она более хрупкая. Другая идея Алена, восстановление сопротивления в старом радиаторе или электрическом тостере, вам может потребоваться увеличить или уменьшить энергетическое напряжение в зависимости от того, что вы хотите получить (см. Ниже).
  • Кусок пластиковой трубы : сделать за ручку возьмите около 10 см или 4 дюйма пластиковой водопроводной трубы.
  • Кнопка : для включения (дилеры электронных компонентов)
  • Кусок металлической трубы диаметром 1 см. : Чтобы сделать «U» «под ваш размер.Шахта размером 26×30 см или 10X12 дюймов сделана из старого алюминиевого тента
  • Электрический провод : для подачи электроэнергии на нагревательный провод с помощью кнопки. Возьмите любой провод, с двумя дополнительными проводами, и не слишком тонкий (больше, чем телефонные или сетевые провода).
  • Источник питания : Еще раз, все, что вы можете получить, кто может обеспечить питание 20 вольт, неважно. Переменный или постоянный ток (я использую старый автомобильный аккумулятор)
  • Разное : Электрический скотч, несколько болтов и гаек

Как

Когда вы прочитали принцип, вы можете делать это по-своему.Вот мой, сделанный из резистивного провода и автомобильного зарядного устройства.

Согните металлическую трубу так, чтобы она соответствовала вашим размерам.
Обрежьте ручку пластиковой трубы. Поверх этой трубы сделайте (с помощью пилы) место для буквы «U». Сделайте отверстие для кнопки в нужном месте для пальца в качестве спускового крючка. Подключите два провода к кнопке и проденьте их внутрь ручки.
Вставьте букву «U» в ручку так, чтобы она превышала 2 см — 1 дюйм, и закрепите ее, проделав в ручке два отверстия. Вставьте два болта в эти отверстия и наденьте две гайки с другой стороны. В руке должно быть что-нибудь легкое, с кнопкой прямо под указателем.
Добавьте резистивный провод к «U». Сверху используйте небольшой металлический болт с круглой головкой. Вы должны использовать металлический болт, потому что с этой стороны необходим электрический контакт.
Внизу, наоборот, провод должен быть изолирован от буквы U: используйте небольшой кусок дерева, закрепленный другим болтом и гайкой, а затем другим металлическим болтом с кольцевой головкой.
Затем подключите:
  1. Одно поступление питания на «U» (например, с помощью зажима типа «крокодил»).
  2. Другое поступление питания на один датчик кнопки l
  3. Второй датчик кнопки на нижний металлический болт с кольцевой головкой

Вот и все, все, теперь вы можете обнаружить счастье прецизионной резки пенополистирола …

Ален сказал мне, что при резке нужно быть осторожным с дымом пенопласта, он токсичен и не должен вызывать дыхание.

Evolutions

Ножницы с такой ручкой очень полезны для … лепки пенополистирола, но делать прямые разрезы немного сложно.

Если вам нужно сделать такие разрезы, было бы интересно улучшить их, сделав своего рода подставку. Идея состоит в том, чтобы сделать эту подставку системой под прямым углом и еще одной кнопкой, управляемой вашими ногами, чтобы ваши две руки могли свободно управлять движением пенополистирола.

Для этого вы должны сделать небольшой стол с отверстием и местом, где проходит провод.Стол и ножницы должны быть под прямым углом, устойчивы и соединены, например, зажимом.

Самодельный филейный станок

Вот несколько моих фотографий (щелкните, чтобы увеличить):

Заключение

Теперь вы можете улучшить фликуттер в соответствии с вашими потребностями. На всякий случай вот несколько запросов:
  • Использование лампы для освещения места перерыва провода (удобнее).
  • Добавляем направляющую для обрезки сбоку, чтобы отрезки были прямые.
  • Добавление системы регулирования для гибки проволоки, независимо от того, холодная она или горячая.
  • Etc …

Конечно, если вы хотите дать или попросить уточнения или информацию, не стесняйтесь обращаться ко мне.

Вернуться к началу страницы

Если вам интересна эта страница, вы можете «подписаться» на нее, указав здесь свой адрес электронной почты. После этого вы будете получать уведомление сразу после каждого изменения страницы или добавления нового комментария. Обратите внимание, что вам нужно будет подтвердить это следующим образом.

Примечание : никогда не передадим вашу электронную почту кому-либо еще .

Настольный резак для пенополистирола

Сделай сам: Настольный резак для пенополистирола

Подносы для мяса, которые вы покупаете в продуктовом магазине, картонные коробки для яиц, транспортировочный арахис и сотни других обычных предметов, которые вы используете каждый день, изготовлены из пенополистирола, также известного как пенополистирол или «EPS». Вы найдете EPS, который используется для упаковки электронных продуктов и защиты их от повреждений во время транспортировки, но, что удивительно, EPS также используется в строительстве.Большие «римские столбы», которые вы видите перед зданием, часто имеют сердцевину из пенополистирола, покрытую химическим веществом для герметизации и увеличения прочности, а затем окружают бетон, чтобы обеспечить устойчивость колонны к атмосферным воздействиям и долговечность.

EPS можно вырезать практически любой формы с помощью ножа для пенополистирола. Эти резаки бывают самых разных конструкций, от резаков с компьютерным управлением до резаков настольного типа. Здесь мы собираемся построить стол для резки пенополистирола, используя резистивный провод, который сильно нагревается, когда через него пропускается электрический ток.


Первые соображения

Если прижать горячую проволоку к пенопласту, он плавится. Если проволока достаточно горячая, она делает чистый разрез и имеет тенденцию закрывать крошечные пузырьки в пене при прохождении через нее. Существует несколько видов проволоки, известной как проволока сопротивления, которую можно использовать для резки пенополистирола. Сплавы нихром 60 и кантал специально разработаны для нагрева до более чем 2000 ° F (почти 1100 ° C), чего более чем достаточно для выполнения работы. Во многих случаях достаточно источника питания от 10 до 20 вольт (переменного или постоянного тока), чтобы нагреть провод до оранжевого свечения.Лучшим источником питания является регулируемый трансформатор, известный как Variac, потому что он позволяет вам регулировать ток и, следовательно, выделяемое тепло на нужном уровне. Можно использовать батареи, однако необходимы как минимум 12-вольтовые батареи и подходящие средства регулировки тока.

Провода

Nichrome 60 и Kanthal доступны в различных калибрах от 16AWG до 32AWG (американский калибр проводов). Они соответствуют диаметрам от 0,0508 дюйма (1,29032 мм) для 16AWG до 0,0050 дюйма (0.12700 мм), толщина последнего составляет примерно пять человеческих волос.

Более тонкая проволока имеет большее электрическое сопротивление на фут, чем толстая проволока, поэтому выбор проволоки правильного калибра для резки пенополистирола очень важен. Обычно хорошо подходят провода от 20 до 32AWG.


Материалы и инструкции

Удовольствие от проектов DIY заключается в том, что вы можете использовать практически любой материал, который у вас есть под рукой, чтобы сделать этот резак для пенопласта.

1. Резак для пенополистирола построен на доске разделочного стола.Вы можете использовать ламинированный стеллаж, фанеру (гладкой стороной вверх) или даже мазонит или колышек. Закрепите резиновую ножку на каждом углу на нижней стороне разделочной доски, чтобы она не скользила, когда вы проталкиваете пенополистирол через нихромовую проволоку. Вы можете провести параллельные линии сетки поперек стола, чтобы ваша работа была согласована при работе с пенопластом разных размеров.

2. Направляющий блок в задней части разделочной доски служит направляющей, к которой при необходимости можно удерживать большие куски пенопласта.

3. L-образный кронштейн может быть изготовлен из:

Дерево. Его преимущество в том, что он непроводящий, с ним легко работать и он недорогой.

Труба ПВХ с коленом. Соединение деталей из ПВХ требует грунтовки и клея и может стоить на несколько долларов дороже, чем древесина.

В каждом случае вертикальный размер L-образного кронштейна определяет толщину пены, которую вы можете разрезать. Удлинение L-образного кронштейна ограничивает ширину пенопласта, который можно разрезать, прижимая его к направляющей.Поэтому примите во внимание размеры, которые вы ожидаете обрезать, и соответственно установите размер разделочной доски и L-образного кронштейна.

ПРИМЕЧАНИЕ: Если вы используете дерево или ПВХ для изготовления L-образного кронштейна и хотите иметь большой вертикальный зазор — или очень большой горизонтальный вылет — вы можете сделать такой кронштейн с натяжной проволокой, поддерживающей горизонтальный рычаг.

Вы можете установить L-образный кронштейн на направляющую доску, просверлив направляющую доску и L-образный кронштейн, а затем вставив длинный крепежный винт с барашковой гайкой в ​​задней части L-образного кронштейна.Это позволяет наклонять всю L-образную скобу для выполнения разрезов под углом. Небольшой транспортир можно даже приклеить к задней части направляющей, чтобы «откалибровать» выбранный вами угол наклона. Сквозное отверстие в разделочной доске позволяет нихромовой проволоке свободно перемещаться при наклоне L-образного кронштейна. Просверлите начальное отверстие (сверло на ¼ дюйма), затем наклоните сверло вперед и назад, чтобы увеличить и удлинить отверстие до «паза».

Ваш источник питания может быть таким же простым, как зарядное устройство на 12 В, доступное в любом отделе розничной торговли электроникой.Он должен иметь мощность 1 А или лучше. В качестве альтернативы вы можете использовать модельный трансформатор поезда, который дает вам переменное напряжение и, следовательно, контроль температуры нихромовой проволоки.

Поскольку нихромовая проволока при нагревании тянется, используйте небольшую пружину, чтобы прикрепить нихром к L-образному кронштейну. Пружина компенсирует провисание проволоки, удерживая ее натянутой при резке пенополистирола. Если вы используете дерево или ПВХ для L-образного кронштейна, просто установите шуруп для дерева или саморез (или рым-болт) в конец кронштейна, а затем прикрепите к нему пружину.

Нихромовая проволока может быть прикреплена под разделочной доской с помощью рым-болта или винта. Протяните проволоку через отверстие в столе достаточно туго, чтобы растянуть пружину примерно на половину ее длины. Затем несколько раз оберните проволоку вокруг винта или рым-болта.

Убедитесь, что ваш источник питания ВЫКЛЮЧЕН. Подключите провода от источника питания с помощью зажимов типа «крокодил» непосредственно к нихромовому проводу (не к пружине или винту) на конце L-образного кронштейна; и в точке подключения под таблицей.Для аккуратной сборки используйте изоленту, чтобы закрепить провода на L-образном кронштейне. Под столом вы можете прикрепить провода источника питания к нижней части стола для резки, чтобы они не спутывались и не мешали вашей работе.

Наконец, чтобы нарезать пену круглой или даже конической формы, вы можете добавить небольшой кусок с вбитым в него гвоздем и направляющей на одном конце. Приложите направляющую к передней части стола, затем поместите кусок поролона, который вы хотите разрезать, на ноготь. Включите питание и сдвиньте всю деталь к горячему проводу.Затем вы можете вращать пену вокруг ее центра (ногтя), чтобы вырезать почти идеальный круглый кусок. Наклоняя L-образный кронштейн, вы можете вырезать конические части.


Заключение

Создание резака для пенополистирола — это простой проект, который часто можно выполнить примерно за 10 долларов. Несколько кусочков найденного материала, дерево, труба из ПВХ, четыре резиновые ножки и разные крепежи — вместе с нихромовой проволокой — все, что нужно, чтобы построить резак. Убедитесь, что ваш блок питания нагревает нихромовый провод до точки, в которой он светится тускло-оранжевым.Продвигая пену через горячую проволоку, продолжайте надавливать на деталь. Если вы будете держать пену неподвижно слишком долго, вы прожигете круглое отверстие, а не получите чистый и гладкий срез.

Электрический нож для резки пенопласта по лучшей цене — Выгодные предложения на электрический нож для резки пенопласта от глобальных продавцов электрических ножниц для пенопласта

Отличные новости !!! Вы попали в нужное место, чтобы приобрести электрический резак для пенополистирола.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший электрический резак для пенополистирола вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электрический резак для пенополистирола на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрическом резаке для пенополистирола и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести электрические ножницы для пенополистирола по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Самодельные резаки для пенопласта с горячей проволокой

Самодельные фрезы для горячей проволоки

Рон Риз

Недавно я снова «балуюсь», делаю модели лодок из синей пены (июль 2013 г. MB) и обшиваю их нейлоновыми чулками и смолой.Этот метод является быстрым, дешевым, простым в применении и позволяет производить очень легкие и прочные корпуса моделей лодок. Из обрезков также получаются блестящие сиденья, фигуры и легкие основания для таких неудобных вещей, как турели и т. Д., Которые можно покрыть стирольным картоном или покрыть тонким слоем эпоксидной смолы для окончательной отделки. По мере того, как я становился все более предприимчивым, я экспериментировал, пытаясь создавать все более и более сложные формы, и это потребовало использования более нетрадиционных методов моделирования.

До сих пор большая часть работы с пеноблоками выполнялась с помощью ленточной пилы, лучшего хлебного ножа моей жены и всевозможных блоков странной формы, покрытых силиконовой наждачной бумагой.Последней экспериментальной модели требовалось что-то более точное и, на самом деле, гораздо более утонченное во всех отношениях для ее конструкции, поэтому это привело меня к тому, что я начал смотреть на фигурные кусачки для горячей проволоки.

Я использовал эту технологию раньше, когда делал комплекты самолетов с радиоуправлением, и изготовление крыльев из белого пенополистирола было обычной практикой в ​​хобби авиамоделирования. Когда совсем недавно преподавали технологию, мы использовали большие напольные машины для горячей проволоки для проектов по производству пенопласта, и просмотр некоторых каталогов показал, что теперь они стоят более 800 фунтов стерлингов! Это слишком много для инструмента, поддерживающего мое хобби, поэтому дальнейшее исследование и час в Интернете рассказали мне обо всем, что было необходимо, и я отправился на семинар.

Контрольный прибор

Нужен был резак, который мог разрезать большие блоки пенопласта, возможно, толщиной до 12 дюймов, но испытательный инструмент был способен только на шесть дюймов. Сама проволока и источник питания, чтобы нагреть ее, потребовали небольшого исследования, но вскоре я обнаружил, что тонкую никелево-хромовую проволоку (нихром) можно купить достаточно легко, но более важным был тот факт, что гитарные струны также сделаны из аналогичный материал. По совпадению, в «ящике битов» оказались несколько лишних струн, так что началась «игра», но не музыкального разнообразия!

Как бы то ни было, после того, как на верстаке разжег одиночный электрический камин, напряжение немного снизилось, так как в мастерской стало довольно жарко! От сети к источнику постоянного тока подавалось 13.5 вольт при 16 ампер через шестидюймовую гитарную струну, отсюда эффект электрического огня и вообще не очень хорошая идея.

После некоторой возни показалось, что один вольт при 1,5 амперах может нагреть провод длиной один дюйм (25 мм), достаточно горячий, чтобы довольно быстро разрезать синюю (или любую другую) пену. Поэтому старый никель-кадмиевый аккумулятор был демонтирован, а из приличных рабочих элементов (им было 25 лет) был преобразован аккумулятор на 4,8 В и 1,2 А / ч. Быстрая восстанавливающая зарядка на быстром зарядном устройстве, а затем она была протестирована на шестидюймовом проводе, который теперь выглядел немного грустным и скрученным из-за перегрева мастерской.Теперь он работал нормально, поэтому был немедленно спроектирован и спроектирован подходящий настольный резак гораздо большего размера.

Настольный резак

Блоки пенопласта толщиной до десяти дюймов нужно было разрезать под углом в два градуса от вертикали, однако их также нужно было разрезать вертикально, поэтому потребовалось какое-то устройство для установки угла. В промышленных установках есть наклонный стол, но это было больше работы, чем можно было бы оправдать. Было принято решение положить угловые кусочки дерева под пену во время резки, но это никогда не могло быть 100% надежным.В конце концов, ряд отверстий в верхней балке, которые можно было выбрать по мере необходимости и удерживать с помощью болта для поворота, наклонили проволоку под постепенно увеличивающимися углами, так что это было сделано, как на схеме , напечатанной здесь. Как вы можете видеть, при перемещении точки поворота на верхней балке Hot Wire сместится из вертикального положения, и натяжитель легко отрегулировать, чтобы гарантировать, что он остается туго натянутым. При испытании на синей пене толщиной около десяти дюймов разрез был гладким и чистым, при условии, что на блок оказывалось постоянное сильное давление, когда он проталкивался мимо горячей проволоки, а следы порезов появлялись только в том случае, если вы останавливались.Длина горловины устройства не является проблемой, так как проволока разрезается в любом направлении, поэтому длинные отрезки и изгибы можно разрезать, проталкивая пеноблок сбоку, а не спереди.

Резка дешевого белого пенополистирола проходила очень быстро, а пенополистирола (Blue Foam), используемого для изготовления корпусов лодок, — лишь немного медленнее, поскольку этот последний материал имеет более плотную консистенцию. Поры разрезанной пены на самом деле также очень хорошо закрывались резаком, оставляя слегка блестящую поверхность.

Ручные кусачки

Требовались фрезы меньшего размера, чтобы сделать прорези, углубления и вырезы в пеноблоках внутри корпуса. Примером этого может быть вырезание монтажного отверстия сервопривода в пенопласте, но гитарная струна недостаточно жесткая для этого. Фактически, необходимо сформировать полужесткую форму проволоки, которую можно разрезать и придать ей конкретный размер отверстия или отверстия. Поэтому требовался более толстый тип проволоки, и он был найден в каталоге Hobbies.Были заказаны пара метров, и когда они были доставлены, они действительно сохраняли форму в горячем состоянии, но их также легко согнуть в нужную форму с помощью плоскогубцев.

Были изготовлены две маленькие ручки с выводами из блоков электрических соединителей, которые позволяли выбирать провода разной формы и устанавливать их для выполнения различных работ.

При использовании ранее испытанного провода от 5 до 6 дюймов и вставки в пакет из четырех никель-кадмиевых батарей суб-C (4,8 В), этот жесткий провод работал очень хорошо. Два ручных резака нуждались в переключателях, и они были приспособлены так, чтобы их можно было быстро включать и выключать одним нажатием большого пальца.При использовании резак потреблял от 2 до 3 ампер из никель-кадмиевого аккумулятора, и его нужно было перезарядить после периодического использования примерно через 30-45 минут, что было более чем достаточно для моих нужд.

Тонкая проволока на настольном резаке оставила очень маленькую прорезь (пропил), но более толстая проволока на ручных резаках прожгла пропил размером до 3 мм, поэтому теперь это необходимо учитывать при планировании работы по резке .

Заключение

Кусачки для горячей проволоки

— это удобное дополнение к мастерской для множества различных хобби, особенно при использовании пенопласта при изготовлении моделей.Они просты и очень дешевы в изготовлении, а «горячую проволоку» легко получить. Если вы купите его два метра, то, вероятно, прослужит всю жизнь. Для тех, кто хочет изготовить кусачки для горячей проволоки, я перечисляю несколько контактных адресов.

Полезные адреса

1) Точки крепления представляли собой прямые «ремонтные пластины» длиной три дюйма, и вместе с натяжным устройством, которое на самом деле было натяжителем «троса», все они были куплены у Screwfix Direct , веб-сайт: www.Screwfix.com или тел .: 0500 414141 для местного магазина.

2) Hobby’s , веб-сайт: www.hobby.uk.com, тел: 02087 614244, поставлял жесткий никель-хромовый провод, используемый для небольших портативных устройств. Деталь № 124200, 2 фунта стерлингов за метр длины.

3) Кабели, двухпозиционные переключатели, термоусадочные устройства и т. Д. Поступили из Component Shop .

4) Я использовал верхнюю струну ‘E’ от гитары для большого резака, и ее можно купить за ок. 99 пенсов в любом музыкальном магазине, или вы можете заказать подходящие нихромовые вещи в рулоне в Technology Supplies Ltd , веб-сайт: www.technologysupplies.co.uk, тел: 08455 670000.

Удачи …………………….

Как построить станок для резки пенопласта с ЧПУ USB за 200 долларов — Бесплатная электронная книга

Хотите построить собственный станок для резки пенопласта с ЧПУ с использованием электроники 3D-принтера примерно за 200 долларов / 160 фунтов / 170 евро? На фотографиях ниже представлены лишь некоторые из моделей RC, которые я построил с помощью резака для пенопласта с ЧПУ.

Так почему я использую резак для пенопласта Hot Wire с ЧПУ для изготовления самолетов с дистанционным управлением?

Конечно, дешевле покупать модели из пенопласта, чем строить с резаком для пенопласта Hot Wire с ЧПУ.

  • Да, это может быть для начала, но некоторые из больших форсунок из пеноматериала EDF могут быть довольно дорогими. Я видел несколько не подлежащих ремонту аварий в своем аэроклубе. Первое летающее крыло, которое я построил с помощью этой машины, летало фантастически, пока я не разбил его. Ну, я разбил его несколько раз, но последний был последним. Итак, включите машину, вырежьте несколько новых сердечников крыльев, и через несколько дней я снова был в воздухе.
  • Другая причина — создавать модели, которые нельзя купить или, если можно, они будут очень дорогими.Мне очень нравится исследовать и разрабатывать свое собственное, и теперь вы можете использовать несколько отличных программ.
  • Изучение ЧПУ было большим развлечением, и вскоре меня укусила ошибка. Теперь у меня есть фрезерный станок с ЧПУ и 3D-принтер. Они отлично подходят для тех деталей, которые нелегко найти.

Сколько будет стоить постройка

Наверное, не так много, как вы думаете. Сборка USB-версии в 2021 году будет стоить примерно 200 долларов / 160 фунтов / 170 евро. Если вы предпочитаете создать версию с параллельным портом, то это будет примерно на 30% больше.

Существует бесплатное программное обеспечение, которое вы также можете использовать для генерации G-кода, которое хорошо работает и, возможно, все, что вам нужно. Подробнее позже в этой статье.

Планы

и электронная книга

Новая электронная книга и планы содержат полную информацию с пошаговыми инструкциями, за планы взимается небольшая плата, но электронная книга предоставляется бесплатно. Полноразмерные планы можно распечатать на любом принтере, кроме двух частей. Затем они используются в качестве шаблонов для получения точных местоположений отверстий.

Планируется также включить G-код для профиля Clark-Y для тестирования машины после сборки, а также G-код для создания летающего крыла 38 ″ / 960 мм.Полная настройка мухокрыла включена в электронную книгу.


Другое крыло

У меня есть отличные отзывы, и один вопрос, который возникает довольно часто: Могу ли я использовать USB-интерфейс на моем компьютере для резки пенопласта с ЧПУ? Да, можно, но я решил, что пришло время сделать новую версию моего оригинального резака для пенопласта с ЧПУ.

Так почему же новый дизайн?

В моем старом проекте, см. Ниже, для работы контроллера ЧПУ использовался старый компьютер с параллельным портом.Это было фантастически надежным и никогда не подводило меня. Но эти старые компьютеры будет труднее найти. Поскольку 3D-принтеры настолько популярны, а оборудование относительно дешевое, я решил использовать их в своей новой версии. Это также помогает снизить стоимость примерно на 30%.

Электронная книга также содержит подробную информацию о том, как построить старый интерфейс параллельного порта , если вы все еще хотите использовать эту опцию с более крупными шаговыми двигателями NEMA23.

Новый дизайн Старый дизайн

Мой первоначальный план состоял в том, чтобы просто преобразовать старую конструкцию, которую я построил из 18 мм HDF (древесноволокнистой плиты высокой плотности), которую я перепроектировал.Но когда я начал исследовать варианты использования шаговых двигателей для 3D-принтеров, вскоре стало очевидно, что меньшие шаговые двигатели будут испытывать трудности. Это была тяжелая машина, и использование меньших шаговых двигателей могло привести к потере импульсов шагов. Таким образом, для использования шаговых двигателей NEMA 17 в 3D-принтере потребуется более легкая машина.

Основные цели нового станка для резки пенопласта с ЧПУ

  • Для работы с современными компьютерами с USB-подключением.
  • Более легкая конструкция с использованием 12-миллиметрового MDF.
  • Использование шаговых двигателей и контроллеров для 3D-принтера.
  • Комплексные планы, полный размер основных деталей и подробные инструкции,
  • Простота сборки.
  • Тем не менее, вы можете использовать старый интерфейс параллельного порта с Mach4 и LinuxCNC, если вам это больше нравится.
  • Серия видео из 4 частей, показывающая, как собрать новую версию.

Диапазон резки

Вертикальное перемещение составляет 350 мм (13,5 ″), а горизонтальное — 550 мм (21,5 ″) при использовании стержней с резьбой 450 мм и 750 мм. При необходимости вы можете использовать более длинный стержень с резьбой на горизонтальной оси до 1000 мм, но вам также потребуются более длинные направляющие для выдвижных ящиков.

Расстояние между каретками может быть довольно большим. Я использовал до 1000 мм с хорошими результатами.Моя текущая установка составляет около 750 мм или около 30 дюймов. Но для горячего провода может потребоваться больше энергии в зависимости от типа используемого провода. Плата MKS Gen L может использовать 24 В, что может быть лучше для больших размахов крыльев.

Стреловидные крылья могут представлять проблему, но вы можете получить большую стреловидность, чем ход машины. Мы делаем это, выравнивая заднюю кромку с горячей проволокой, а затем обрезая корень и кончик под правильным углом. Некоторое время назад я снял видео, показывающее, как это сделать.https://youtu.be/_UFOHJPlza8

Точность резака для пенопласта

Я получаю вопросы о точности станка, использующего резьбовые стержни для ходовых винтов и направляющих для линейного перемещения. Что я могу понять. Что ж, точность, необходимая для резки пенопласта горячей проволокой, отличается от точности, необходимой для фрезерного станка с ЧПУ. Но я все равно получаю очень хорошие результаты, когда сравниваю вырезанные детали с масштабными чертежами. Я накладывал вырезанные части поверх рисунков, и они всегда идеально подходили для невооруженного глаза.Смотрите мое видео здесь, где я показываю, насколько оно может быть точным.

На изображении ниже показан разрез крыла Clark-Y с размахом основания 250 мм. Как вы можете видеть, это очень точно, если ваша машина правильно откалибрована с хорошим контролем горячей проволоки.

Электроника

Сначала мы начнем с электроники, потому что мы можем проверить ее и заработать, прежде чем устанавливать ее в нашу машину. Приятно знать, что все это работает, если вы только что купили запчасти. Если бы мы сначала сделали механику, то через некоторое время мы не заметили бы проблемы с электроникой.
Я потратил много времени на исследование и тестирование электронных компонентов и использовал те же шаговые двигатели, что и мой 3d-принтер Anet A8. Это помогает снизить стоимость.

В этой новой сборке используется контроллер того же типа, что и во многих 3D-принтерах. Мы будем использовать Arduino Mega 2560 с подключенной платой RAMPS 1.4. Вы также можете использовать плату MKS Gen L V1.0. По сути, это плата Arduino Mega 2560 и RAMPS, объединенная в одну плату с несколькими дополнительными функциями.У меня есть полная запись об этом здесь.

Я настоятельно рекомендую купить настоящую Arduino Mega, если можете. Потому что я сам видел, что USB иногда может быть проблематичным при подключении. В китайских платах используются более дешевые компоненты, а качество сборки не всегда лучшее. На одной из моих плат Arduino разъемы платы RAMPS не были прямыми. Мне удалось их выпрямить, и, к счастью, все сработало.

Шаговые двигатели будут иметь размер NEMA 17 и источник питания на 12 вольт.Вот ссылка на полный список деталей.

Программное обеспечение

Это может быть самая сложная часть сборки, но если вы немного попрактикуетесь, все станет намного проще. У меня есть несколько видео на YouTube, которые вам помогут.

Это состоит из двух частей: во-первых, мы должны получить некоторый g-код для нашего нового дизайна крыла или фюзеляжа, а затем нам нужно программное обеспечение для преобразования g-кода в движения машин. В разделе загрузок есть образец g-кода, который вы можете попробовать.

Чтобы сгенерировать g-код, ознакомьтесь с моей статьей здесь, в которой вы можете использовать как бесплатные, так и платные варианты. Во второй части программное обеспечение является бесплатным и должно быть загружено в нашу Arduino Mega.

Бесплатно или Купить?

Прежде чем вы решите построить свою машину, я настоятельно рекомендую вам сначала протестировать какое-нибудь программное обеспечение. Большая часть бесплатного программного обеспечения подходит для простых крыльев. Но если вы намеревались построить фюзеляжи и более сложные крылья, возможно, вам потребуется приобрести более эффективное программное обеспечение.Все платное программное обеспечение, которое я использую, можно использовать в режиме оценки, прежде чем совершить покупку.

Возможно, вы слышали о Mach4 или LinuxCNC, которые очень популярны в мире ЧПУ, но их нельзя использовать с контроллером Arduino. В электронной книге есть полная информация, а на этом веб-сайте есть учебные пособия со ссылками на видео, если вы хотите использовать любое из них.

Изначально я использовал прошивку и программное обеспечение, измененное пользователем в группах RC под названием Rasciodc. Он основан на GRBL 0.Прошивка 8c2. Статья, которую он написал, отличная и содержит отличное программное обеспечение и прошивки.
Я изменил параметры для соответствия этой машине, и вы можете использовать программное обеспечение Windows для управления температурой горячей проволоки с помощью ползунка

Полная информация в электронной книге и в части 2 — обновленной серии видео.

Обновленная прошивка и программное обеспечение

Эта новая прошивка и программное обеспечение основаны на оригинале, но используют более позднюю прошивку GRBL Mega 5X с некоторыми изменениями конфигурации, чтобы обеспечить резку пенопласта на 4-осевом станке.Пожалуйста, прочтите сообщение, указанное ниже, для получения полной информации. Теперь вы также можете загрузить предварительно скомпилированную прошивку, что намного проще, если вы новичок в этом.
Обновленное программное обеспечение было переработано, чтобы лучше подходить для резки пеной и более поздней прошивки,

Альтернативная прошивка и программное обеспечение — DevCNC Foam

DevCNC Foam специально разработан для 4-х осевой резки пенопласта и будет работать с несколькими конфигурациями оборудования. Его даже можно использовать для того, чтобы сделать старый контроллер параллельного порта совместимым с USB с помощью Arduino.DevCNC Foam в 2020 году стоит 60 евро.

Еще одним преимуществом является очень простая установка и отсутствие необходимости в Arduino IDE для загрузки прошивки. Он проверяет плату контроллера и загружает правильную версию. Вы можете бесплатно попробовать его на расстояние до 400 мм. Достаточно, чтобы убедиться, что ваше оборудование работает нормально, прежде чем покупать лицензию. DevCNC Foam очень хорош, а отображение пути проводов в 3D. Он также будет работать в режиме моделирования, чтобы вы могли проверить, как будет разрезаться пена.Очень хорошо для обнаружения ошибок. Это несколько раз сэкономило мне лишнюю пену.

Какие инструменты мне нужны?

Для того, чтобы отверстия просверливались ровно, очень удобно использовать вертикальное сверло. Я использовал крестообразные дюбели M6 с головками под ключ / под шестигранник, чтобы соединить основные детали, которые доступны в большинстве магазинов DIY. Это здорово, потому что вы можете очень легко разобрать машину, если вам тоже нужно, не задаваясь вопросом, какой размер винта я использовал для этой части.

Для механической части сборки вам понадобится что угодно, только отвертки, плоскогубцы, измерительные инструменты и несколько зажимов.

Создание механической части

Полные инструкции включены в электронную книгу вместе со списком вырезок и планами. Чертежи представляют собой планы в натуральную величину с отметками центра отверстий, за исключением двух больших частей. В конструкции использованы метрические размеры, с которыми, на мой взгляд, немного легче работать.
Я использовал 6-миллиметровые поперечные дюбели и цилиндрические гайки, чтобы соединить основные части вместе с помощью нескольких винтов

Чтобы сэкономить время и деньги, отнесите список для резки в местный магазин DIY и попросите их разрезать все части.Мой местный магазин делает это, и вы платите только за то, что вам нужно, и вы получите их правильного размера с красивыми квадратными разрезами.

Список деталей

Здесь можно найти список деталей, который включает версии для USB и параллельного порта.

Программное обеспечение для генерации g-кода

После того, как вы построите станок для резки пенопласта с ЧПУ, вам понадобится программное обеспечение для генерации кода G для резки крыльев или секций фюзеляжа из пенопласта.

Программное обеспечение может быть самой сложной частью резки пенопласта с ЧПУ.Я бы посоветовал сначала начать с бесплатных версий и обновлять их по мере роста ваших навыков и знаний. Я использовал все перечисленные ниже параметры, которые позволят создать G-код для ваших проектов. Платные варианты на мой взгляд отличные и стоят своих денег.

Бесплатные опции

У меня есть полный пост на сайте и видео, показывающее платные и бесплатные варианты. Программа для создания G-кода для изготовления крыльев и фюзеляжей из пенопласта с помощью резака для пенопласта с ЧПУ

Платные опции

Необходимо приобрести следующие опции программного обеспечения, которые являются более обширными.Вы можете использовать демонстрационные версии, которые являются полными, но единственное ограничение — вы не можете сохранять g-код.

Крыло с прямой стреловидностью, изготовленное из DevWing Foam 2

DevWing Foam 2 Учебное пособие, часть 1 — Конструкция — для пенорезок с ЧПУ

DevWing Foam 2 Учебное пособие, часть 2 G-код для станков с ЧПУ

DevWing Foam 2 Учебное пособие, часть 3 Резка Детали для пенорезок с ЧПУ

DevFus Foam сгенерирует g-код для изготовления секций фюзеляжа. Мои фюзеляжи Hawker Hurricane и T45 Goshawk были построены с использованием этого программного обеспечения.Как только я смог сделать крылья, следующим логическим шагом стали фюзеляжи. У меня на канале есть целая серия видеороликов, показывающих, как пользоваться DevFus Foam

.

Поиск и устранение неисправностей

Отклик на этот проект был потрясающим, и я получаю довольно много вопросов от строителей. Итак, я снял видео, в котором освещаются самые распространенные проблемы и вопросы. Это длинное видео, поэтому ниже я включил тайм-коды. Здесь также есть сообщение об устранении неполадок. Пожалуйста, сначала проверьте их, так как это может сэкономить вам время.

Наконец

Я делал самолеты из пенопласта на своей машине в течение нескольких лет, и это настоящий кайф — летать на том, что вы сделали сами. Скоро люди будут говорить, можешь ли ты сделать меня одним из них?

Если у вас есть какие-либо вопросы, сначала посетите страницу часто задаваемых вопросов https://rckeith.co.uk/hot-wire-cnc-faq/, и если вы не ответите на них, напишите мне, пожалуйста, со страницы контактов. Удачи вам со сборкой, когда вы видите, что все работает, это настоящее чувство достижения.

Проверьте галерею строителя, где показаны некоторые из ребят, которые построили машину. Некоторые внесли свою интерпретацию в дизайн. Присылайте мне фотографии своей сборки и моделей, которые вы сделали, и я добавлю их на страницу.

Если я могу это сделать, то и ты тоже.

Как построить резак для пенопласта с ЧПУ с USB-подключением за 200 долларов — Часть 1

Как построить резак для пены с ЧПУ с USB-разъемом — Часть 2 Электроника — Обновлено

Как построить резак с ЧПУ для резки пенопласта с USB-разъемом — Часть 3 Механическая часть

Как создать резак для пены с ЧПУ для горячей проволоки — Часть 4 First Cut

USB-резак для пены с ЧПУ Устранение неисправностей и ответы на вопросы

GRBL HotWire Mega 5X Бесплатное программное обеспечение и прошивка — Станки для резки пенопласта с ЧПУ

GRBL HotWire Mega 5X Обновление v3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
