Решетки на окна чертежи с размерами. Оконные решетки своими руками

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Подготовительные работы


Из инструмента и вспомогательных материалов вам потребуются:

  • Болгарка и круги по металлу;
  • Сварочный аппарат;
  • Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
  • Молоток;
  • Обрезки уголка или металлической полосы для крепления навесных петель;
  • Грунтовка и краска по металлу.

Технология выполнения решеток

  1. Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
  2. Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
  3. Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
  4. Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
  5. Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
  6. Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
  7. Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них — установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

  • глухие;
  • раздвижные;
  • распашные;
  • откидные.

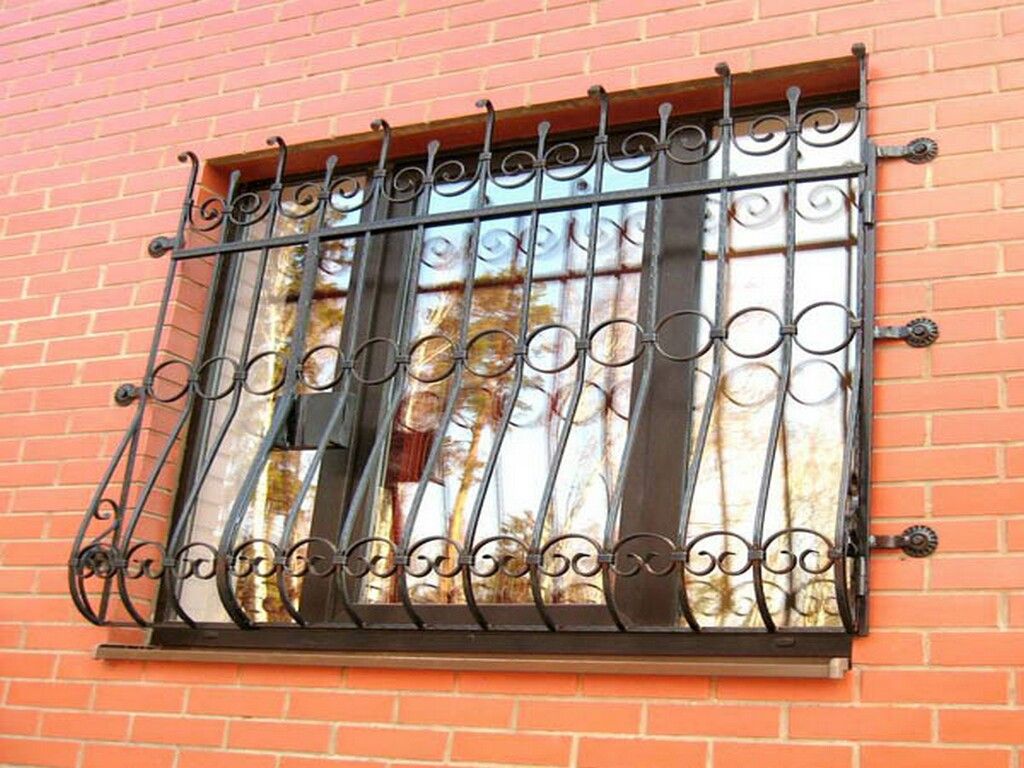

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

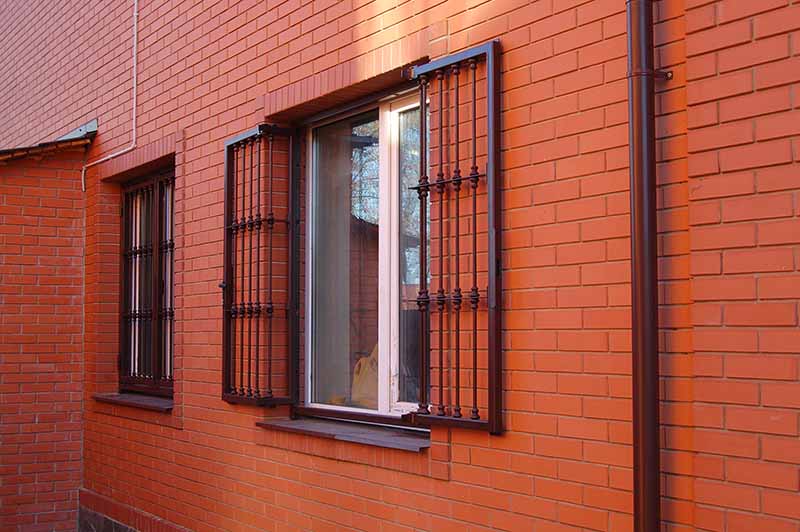

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

  • сварные;
  • сварные с ковкой;
  • кованные;
  • литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чу

Изготовление решеток на окна своими руками

Установка металлических решеток на окна – это один из лучших способов защитить квартиру или загородный дом от несанкционированного проникновения посторонних лиц. Надежная защита окон гарантирует безопасность жильцов и их имущества. Существуют специальные решетки, декорированные кованными элементами, что позволяет придать эстетичности фасаду здания. Конечно же, цена надежной решетки будет достаточно высокой, но, при желании, вы можете неплохо сэкономить, путем изготовления решеток на окна своими руками. Однако, для этого потребуются соответствующие материалы, инструменты, оборудование, навыки и достаточное количество времени. При отсутствии таковых и, особенно, желания заниматься производством решеток, всегда можно заказать качественные защитные системы на окна у компании «Шик Металл», являющейся лучшим в Украине производителем защитных решеток.

b1Какими бывают оконные решетки?

Красивые решетки на окна своими руками могут быть изготовлены глухими, с жестким типом настенного монтажа, распашного или раздвижного типа с затворным механизмом, открывающиеся с внутренней стороны. В плане защищенности, наиболее эффективными считаются глухие изделия. Но, согласно нормам пожарной безопасности, их использование допускается лишь в том случае, если имеется запасной аварийный выход из помещения.

Раздвижные решетки изготовить самостоятельно достаточно тяжело. Здесь необходимо специальное промышленное оборудование, комплектующие и материалы. Поэтому экономия здесь допустима только на самостоятельном монтаже (при наличии опыта и профессиональных навыков), поскольку сооружение таких решеток в домашних условиях является нерациональным занятием.

Распашные конструкции изготовить довольно просто, поэтому они и являются наиболее популярными. Такие решетки обеспечивают защиту и просты в эксплуатации. Более того, решетка с распашной системой открывания запирается и открывается изнутри помещения.

Чтобы произвести подобную конструкцию, необходимо применять разные материалы – от стальных прутьев до кованных деталей. Проще всего изготовить решетку из металлических прутьев, соединенных между собой с помощью сварки.

Подготовка

Прежде всего, необходимо подобрать конструкцию решетки, подходящую под конкретный оконный проем и ваши требования. Сегодня существует два основных варианта: открывающиеся и глухие конструкции. Несмотря на то, какой тип будет выбран, первым этапом всегда является подготовка.

  1. В первую очередь необходимо правильно произвести все замеры. По длине и ширине будущее изделие должно соответствовать параметрам проема за вычетом 50 мм. Конечно же, можно сделать и более короткую решетку, однако, длина должна быть такой, чтобы злоумышленник не смог пробраться в помещение.
  2. Следующее, что необходимо при изготовлении решетки на окна своими руками – чертежи. Для создания чертежа следует использовать данные выполненных ранее замеров. Здесь же следует предусмотреть и все декоративные детали. Если конструкция будет содержать сложные узоры, необходимо проследить, чтобы размеры отверстий соответствовали требованиям безопасности. Они не должны быть слишком большими, это вызывает риск проникновения злоумышленников.
  3. Если вы намерены изготавливать решетку распашного типа, необходимо заранее определиться с местом, в котором будет находиться замок. Есть вариант создания конструкции, в которой открывающейся будет только одна створка, а вторая – глухой. Такая конструкция будет более жесткой и удовлетворит требования пожарной безопасности. Открывающаяся створка должна быть строго напротив открывающейся оконной створки.
  4. При разработке проекта конструкции, необходимо учесть запас прочности. Это исключит риск деформации решетки в процессе использования. Следует предусмотреть ребра жесткости, для изготовления которых, как правило, применяется стальной уголок. Если изготавливаются декоративные решетки, в них следует также предусмотреть детали, соединяющие конструктивные элементы и по вертикали, и по горизонтали.
  5. Используя подготовленные чертежи решетки на окна, следует рассчитать количество необходимых материалов: металлические прутки, уголки, штифты, декоративные или кованные компоненты, петли и замочная система (в случае сооружения распашной решетки).

Примеры изготовленных решеток на окна своими рукам – фото:

Чтобы в процессе изготовлении решеток не возникло сложностей, необходимо позаботиться о наличии подходящего инструмента:

  • электрическая болгарка;
  • сварочный аппарат;
  • ударная дрель (с отбоем) и комплект сверл для обработки металла, и камня;
  • молоток.

При наличии навыков и опыта проведения сварочных работ, вы справитесь с самостоятельным изготовлением решеток на окна. Для этого необходимо следовать достаточно простой инструкции. В случае отсутствия таких навыков, не стоит рисковать, использование сварки неопытным человеком может быть небезопасным. В таком случае лучшие купить готовые качественные оконные решетки у компании «Шик Металл», специализирующейся на изготовлении защитных систем для всех типов проемов.

Как сделать решетку на окно своими руками?

  1. С помощью болгарки необходимо вырезать все элементы будущей конструкции по сделанным ранее чертежам. При наличии сложных декоративных компонентов, следует выгнуть их в соответствии с требуемым рисунком. Согнуть детали с округлыми узорами достаточно просто, для этого нужно воспользоваться подходящей по диаметру стальной трубой. Заготавливая комплектующие, следует также учесть зеркальные декоративные детали (при их наличии).
  2. Сваривание деталей нужно выполнять в строгом соответствии с чертежами. Чтобы работать было проще, все компоненты необходимо собрать в готовом виде на ровной негорючей поверхности. При изготовлении распашной системы, прежде всего, нужно сварить каркас. В случае сооружения глухой конструкции сначала необходимо сварить ее крайние составляющие. В процессе сваривания обязательно нужно проконтролировать точность прямых углов, чтобы исключить перекосы.
  3. При сооружении бескаркасной системы, в точках фиксации петель и замка следует приварить отрезки металлических полосок к расположенным по бокам прутьям.
  4. Далее нужно просверлить отверстия в оконных откосах, куда вбить отрезки прутков. По глубине отверстия должны составлять 150 мм, а по диаметру – быть незначительно меньше штифта. Крепежи не должны находиться там, где будут устанавливаться петли. Для надежной фиксации глухой конструкции хватает 6 рельефных прутьев. Если система распашная, их должно быть 8 штук.
  5. Металлические штифты должны выходить за поверхность проемов (минимум на 30 мм). После того, как решетка будет к ним приварена, лишнее можно срезать болгаркой.
  6. При монтаже открывающейся системы петли следует приварить во встречном направлении. Благодаря этому, решетку нельзя будет снять.
  7. Необходимо произвести очистку всех деталей от окалины, покрыть их грунтовкой, дать высохнуть, а затем покрыть подходящей для металла краской.

Для большей наглядности процесса изготовления решеток на окна своими руками посмотрите видео. При наличии необходимых инструментов, материалов и навыков, соорудить качественную конструкцию нетяжело. Однако, придется потратить много времени.

Хорошая стальная решетка на окно с кованными деталями – это стильный декоративный элемент для фасада. Придать еще большей эстетичности можно с помощью краски. Есть специальные лакокрасочные материалы с патиной или позолотой. На нижней части системы можно разместить вазон с цветами. Декоративных решений очень много, они ограничены лишь вашей фантазией. Но, если у вас не выходит самостоятельно изготовить решетку, всегда можно обратиться к лучшему украинскому производителю защитных конструкций – компании «Шик Металл». Благодаря огромному ассортименту, вы наверняка подберете идеальную по всем параметрам решетку.

Различные модели решеток на окна своими руками – видео:

Установка металлических решеток на окна

Предусмотрено два основных способа самостоятельной установки защитных решеток в оконные проемы:

  • в торцевую часть оконного проема;
  • в накладку на оконный проем.

В процессе монтажа следует брать во внимание то, какие материалы использованы при сооружении здания. В случае камня или бетона следует применять металлические штыри. Если здание из древесины, необходимо использовать специальные проушины, позволяющие зафиксировать решетку посредством шурупов. Выше мы уже рассматривали крепление распашных и глухих решеток. Раздвижные устанавливаются аналогично, но с применением специальных направляющих.

z1

Желательно сразу покрыть решетку лакокрасочным покрытием, это значительно продлит срок службы.

Следует упомянуть отдельный вид конструкций – крепящиеся на крючки. Это съемные системы. Они выполняют скорее декоративную функцию, нежели защитную, поскольку их, проще всего, взломать. Поэтому специалисты не советуют их устанавливать для обеспечения безопасности.

Еще несколько фото с разными вариантами оконных решеток:

Сделать раздвижные решетки на окна своими руками?

Раздвижные решетки – одни из самых надежных и популярных защитных средств для окон. Они складываются, как гармошка, и в открытом положении занимают минимум пространства. Такие конструкции полностью соответствуют нормативам безопасности. В данном материале мы рассмотрим их особенности, преимущества и недостатки, а также разберемся, как самому сделать решетки на окна раздвижной конфигурации.

Надежные и удобные в использовании оконные решетки производит компания «Шик Металл». Предприятие предлагает широкий ассортимент изделий, благодаря чему, можно подобрать оптимальную защитную систему, соответствующую вашим эстетическим и функциональным требованиям, а также финансовым возможностям.

f4f3

Особенности раздвижных оконных решеток

По сравнению с простыми глухими решетками, раздвижные конструкции обладают массой преимуществ.

f1Среди основных достоинств следует подчеркнуть:

  1. Универсальность – они могут монтироваться, как на окна, так и на двери или витрины. Благодаря этому, обеспечивается надежная и полноценная защита от несанкционированного проникновения. При этом, в сравнении с распашными системами, они более удобны в эксплуатации.
  2. Согласно требованиям пожарной безопасности, в любых помещениях окна выполняют еще и функцию аварийного выхода. Соответственно, к ним должен быть обеспечен беспрепятственный доступ. Раздвижные решетки полностью удовлетворяют это требование. Они предотвращают проникновение злоумышленников и не препятствуют доступу к окну. При необходимости их можно быстро открыть, для этого достаточно одного движения руки. За счет таких характеристик подобные конструкции часто применяются в банках.
  3. Такие решетки выглядят очень эстетично, даже с учетом того, что состоят из нескольких секций. А за счет особой конструкции, они имеют не большие размеры, по сравнению с традиционными глухими решетками.



Виды металлических раздвижных решеток

Исходя из особенностей помещений, можно выделить несколько видов раздвижных решеток:

  1. Стандартные (классические). Самый популярный вариант. Такие решетки можно использовать для защиты практически любых помещений. Есть специальные квартирные, офисные, магазинные и другие разновидности. Это надежные и простые в использовании решетки.
  2. Художественные (дизайнерские). Основное внешнее отличие таких решеток – наличие дизайнерских типов пантографа. Это значительно более эстетичные изделия, они смотрятся богаче и элегантнее. Часто устанавливаются в жилых помещениях и коммерческих объектах с дизайнерским оформлением.

     6pantographs

Как изготовить раздвижные решетки на окна своими руками?

Самому подобные решетки сделать крайне тяжело, в сравнении с другими видами. Основная сложность – это механические узлы. Решетки должны не только складываться, но также свободно передвигаться по направляющим. Первое, что нужно, чтобы сделать раздвижные решетки своими руками – чертежи. А для их подготовки следует понимать устройство конструкции и принцип ее работы.

Для начала разберемся с основными составляющими конструкции:

  • Проще всего изготовить раздвижные решетки в раме. Рама – это главная несущая составляющая, выступающая также в качестве направляющей для движения подвижных узлов. Обычно, вверху и внизу имеются специальные пазы, предназначенные для перемещения вертикальных стоек, оснащенных роликом.
  • Решетка. Самодельные решетки на окна этого типа изготовить сложнее всего. Конструкцию необходимо разделить на секции, которые соединяются между собой, но при этом остаются подвижными. Более того, необходимо еще и предусмотреть роликовые механизмы в верхней и нижней частях.

Однако, к делу можно подойти и несколько иначе. Существует две разновидности конструкции таких систем: обычная складная и гармошка. Можно изготавливать раздвижные решетки на двери гармошка своими руками, а можно и просто складные, сделать которые значительно проще. Вертикальные стойки складной решетки крепятся между собой при помощи специальных передвижных рычагов, при складывании которых происходит изменение расстояния между стойками. По сути, такую систему также смело можно назвать гармошкой. Отличие в том, что механизм здесь находится в другой плоскости. Это значительно более простая система, с нее и стоит начать. Далее мы разберем, как можно самостоятельно соорудить такую решетку. А если у вас не выходит изготовить решетки, или вы не хотите этим заниматься, всегда можно купить готовые раздвижные конструкции у компании «Шик Металл», предлагающей огромный ассортимент изделий по самым доступным ценам на украинском рынке.

 kak-sdelat

Первое, чем следует заняться, изготавливая раздвижные решетки своими руками – сооружение складного узла. На каждый промежуток между расположенными по вертикали прутьями необходимо сделать по 2 пластины. В них нужно просверлить по 3 отверстия:1 – точно в центре и еще 2 – по краям. Изначально такие пластины необходимо соединить крестиком, посредством средних отверстий, а затем данные крестики объединить в единое изделие. Для этого нужно просто соединить детали, посредством крайних отверстий. Крайне важно проконтролировать свободную подвижность соединений. Лучше всего здесь применять надежные заклепки из стали. Необходимо сделать не менее трех таких механизмов: для нижней, верхней и средней частей решетки.

Далее необходимо приварить остальные детали. Как сварить решетку на окно своими руками? К центральному соединению следует надежно прикрепит вертикальную стойку, для этого, лучше всего, подходит сварка. Сваривать ее следует сразу с 3-мя механизмами. Чтобы выполнить сваривание правильно и надежно, полностью разверните решетки при создании соединений.

w3

И, последнее – это установка решеток на окна своими руками. Необходимо произвести правильное крепление изготовленной системы к раме. Для фиксации крайних пластин используются заклепки и сделанные ранее отверстия.

Так можно достаточно просто изготовить элементарные раздвижные оконные решетки. Кроме того, есть возможность усовершенствования системы. Вверху можно смонтировать направляющую для скольжения подшипника, устанавливающегося на краю створок. Также необходимо установить замыкающие механизмы, можно воспользоваться замками или простейшими защелками, все зависит от ваших потребностей. Подойдут даже простые шпингалеты.

Если у вас возникли сложности с изготовлением решеток, стоит задуматься о приобретении готовых у компании «Шик Металл». Производитель предлагает раздвижные решетки на окна различных форм, размеров со всевозможными декоративными деталями. Решетки отличаются высоким качеством, надежностью и удобством в использовании.

Как изготовить решетки окна своими руками

Как изготовить решетки на окна? При желании можно самостоятельно обеспечить безопасность своей квартиры или дома, изготовив стальную решетку на окна своими руками. Нужно лишь обладать определенными навыками и соблюдать этапы производства продукции.

Существуют два основных типа решеток – глухие и распашные. Металлические решетки второго типа закрываются изнутри. В случае пожара жильцы дома смогут быстро открыть их изнутри и выбраться наружу.

Процесс изготовления решетки своими руками

Сделать решетки для оконных проемов можно следующим образом.

  • Проведение замеров. Для начала Вам необходимо снять с проема замеры. Если Вы хотите сделать решетку, которая будет устанавливаться внакладку, прибавьте к ширине проема порядка 5 см. Высота изделия соответствует высоте проема либо может быть чуть меньше (расстояние между стенами и изделием должно быть таким, чтобы не позволить ворам проникнуть внутрь).
    Если же Вы хотите изготовить изделие, которое не будет выходить за поверхность стены, сделайте решетку размером чуть меньше оконного проема (разница не должна составлять более 10 мм).

  • Подготовка эскиза. В первую очередь нужно изготовить эскиз (не забудьте про масштаб), прорисовав основные и декоративные элементы конструкции. Чем меньше у Вас навыков в изготовлении подобного рода предметов, тем проще должна быть решетка. Отверстия между деталями должны быть не слишком большими, чтобы злоумышленники не смогли пролезть в помещение через проем.
    Если Вы решили сделать распашную решетку, необходимо предусмотреть место крепления запирающего устройства. Решетка может иметь две распашные либо одну распашную и одну глухую створки. Во втором случае помните про то, что распашная часть конструкции должна располагаться с той стороны, что и распашная створка самого окна.
    Прочность решетке придадут ребра жесткости. Их можно выполнить из профильных уголков. Когда эскиз будет готов, рассчитайте и подготовьте все необходимые детали и материалы.

Этапы работ

Берем железную полосу диаметром 4 мм

Берем железную полосу диаметром 4 мм

Подготавливаем резьбовой штырь

Подготавливаем резьбовой штырь

Измеряем оконную раму

Измеряем оконную раму

Отрезаем полосу нужной длины

Отрезаем полосу нужной длины

Крепим отрезанную полосу

Крепим отрезанную полосу

Зажимаем струбцинами

Зажимаем струбцинами

Гнем полосу

Гнем полосу

Проделываем отверстия по 15 мм

Проделываем отверстия по 15 мм

Вставляем штыри для рамы

Вставляем штыри для рамы

Пропускаем арматуру через дырки

Пропускаем арматуру через дырки

Обрабатываем от ржавчины

Обрабатываем от ржавчины

Отмеряем и делаем отверстия для решетки

Отмеряем и делаем отверстия для решетки

Шкурим и красим конструкцию

Шкурим и красим конструкцию

Закрычиваем болты с внутренней стороны

Закрычиваем болты с внутренней стороны

Готовая решетка

Готовая решетка

Какие инструменты и материалы нужны, чтобы сварить железные решетки на окна?

Фото инструментов для монтажа решеткиЧтобы изготовить металлические решетки для окон частного дома или квартиры, возьмите болгарку, перфоратор, аппарат для сварки, молоток, обрезки уголка, грунтовку или другую краску для металла. Детали решетки вырезают из стали в соответствии с эскизом. При необходимости создать решетку со сложным рисунком пруток изгибают по заранее сделанному шаблону. Для этого заготовку зажимают в тисках, нагревают паяльной лампой и сгибают.

Детали изделия соединяют с помощью сварки. Выполнять эту работу можно на забетонированной площадке. Изготовление решеток на окна начинается с выполнения ребер жесткости либо каркаса. В ходе сварки нужно сверять изделие с эскизом. Если решетка распашного типа, к створкам приваривают металлические полосы, а к ним крепят замок. Помните про геометрию, не забывайте измерять размеры деталей конструкции и сверять их с эскизом (с учетом масштаба), чтобы решетка получилась ровной и правильной формы.

Крепление решеток своими руками

Фото крепежа решетки на окноРешетку крепят к стенам с помощью штифтов. Приложите готовую конструкцию к окну и наметьте в проемах места соединения решетки с проемом. Как правило, для крепления используют по два штифта с каждой стороны (всего 8 штифтов).

Глубина отверстий для штифтов составляет порядка 15 см. Диаметр отверстий должен быть на 2 мм меньше диаметра штифтов. Внутрь отверстий крепежное изделие вбивают таким образом, чтобы на поверхности оставалось около 3 см. На этот отрезок штифта крепят конструкцию, соединяя детали сваркой. Готовую решетку зачищают и покрывают грунтовкой, а затем окрашивают.

Если изготовление решеток на окна представляет для Вас сложность, лучше не пытаться сделать ее самостоятельно, а заказать уже готовую конструкцию. В компании «Двери Про» Вы всегда можете найти широкий выбор кованых и сварных решеток, которые изготовлены обученными мастерами с использованием современного оборудования. В наличии есть простые и недорогие конструкции, а также изделия сложной узорчатой формы.

изготовление своими руками, установка, фото

Решетки на окна – необходимая мера защиты от вторжения в квартиру или дом извне. Изобретение не новое, но многие продолжают устанавливать нераздвижные конструкции, которые намертво блокируют доступ и в дом, и из дома. Таким образом, при возгорании или иной опасности покинуть жилище изнутри через окно невозможно, и то, что защищало вас от грабителей, превращает дом в западню.

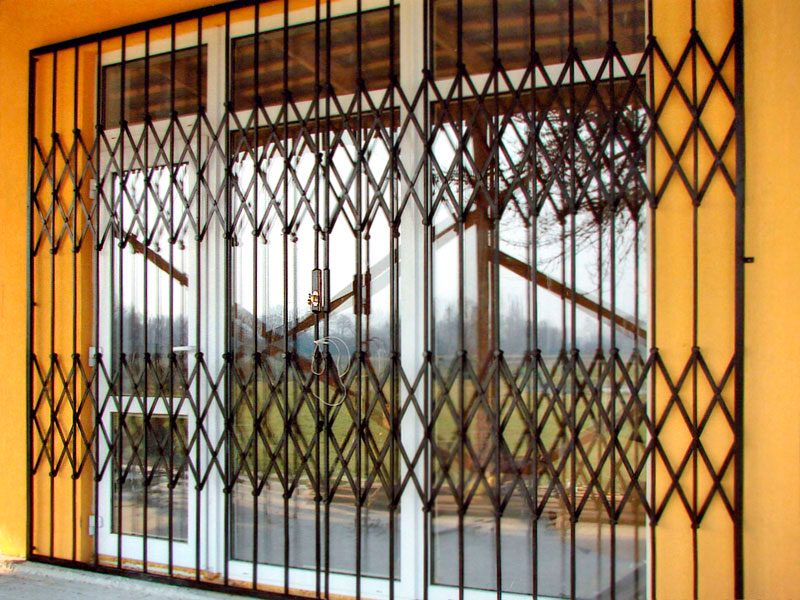

Небольшое конструктивное усовершенствование – возможность раздвигать решетки или раскрывать их как ставни – может однажды спасти жизнь жильцам дома. Закрытые на замок раздвижные решетки (фото см. ниже) ни в чем не уступают монолитной конструкции, а в открытом виде практически полностью освобождают оконный проем.

решетки раздвижные

Конструктивные особенности

Как и обычные решетки, раздвижные могут быть совершенно по-разному решены в эстетическом плане. По внешнему виду и степени прочности их можно подразделить на:

  • стандартные;
  • художественные;
  • банковские.

изготовление раздвижных решеток

Стандартные

В свою очередь, стандартные решетки раздвижные на окна бывают семи видов, каждый из которых соответствует определенному типу здания. Такая защита окон применяется, как правило, в жилых и офисных помещениях, а также в магазинах, на складах и проч. Стандартная конструкция предполагает мощные вертикальные опоры и подвесной механизм движения створок. Такая система обычно очень прочна, потому для промышленных построек позволяет использовать крепкие и тяжелые металлические створки.

Художественные

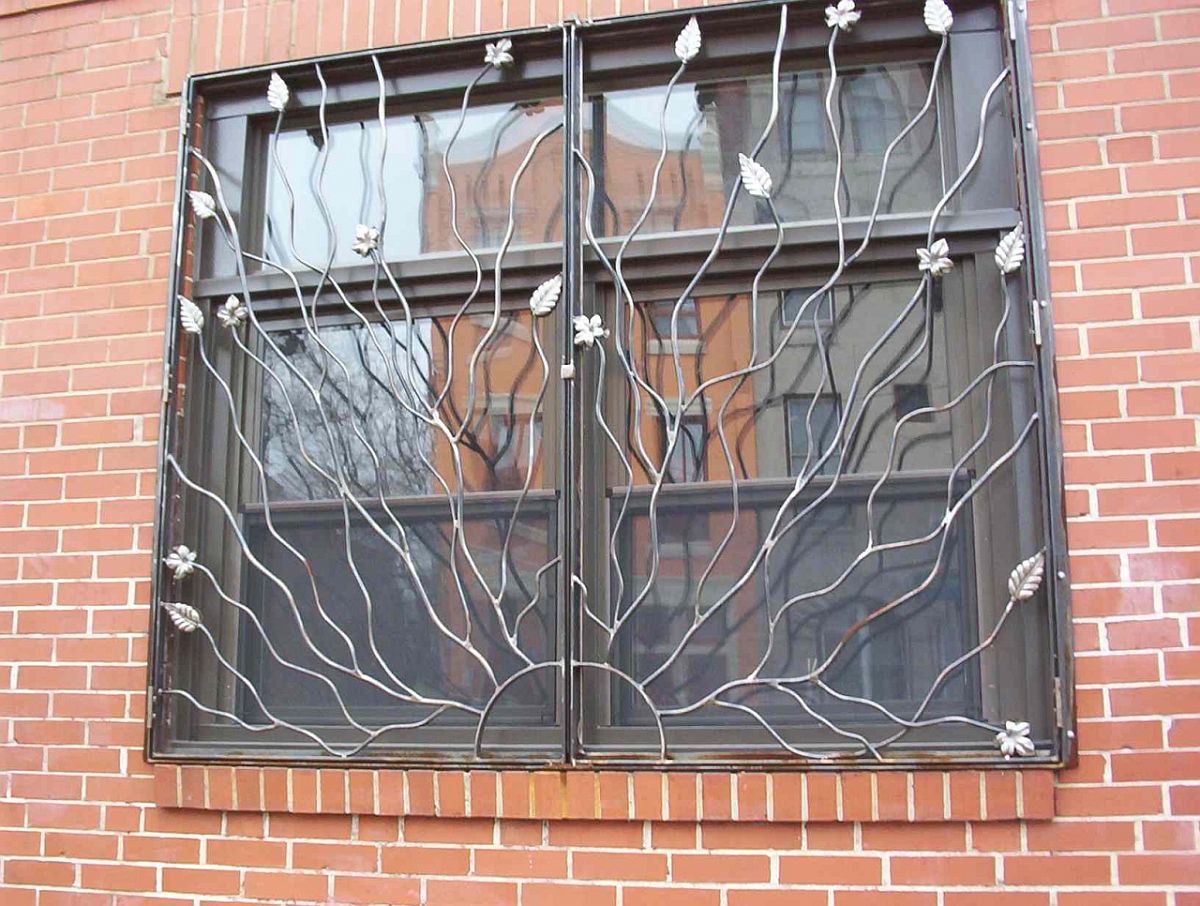

Художественными называют такие конструкции раздвижных оконных решеток, которые украшены декоративными оттисками на прутьях. Их устанавливают, когда нет нужды в повышенной защите, но есть желание сделать дом более привлекательным. Также художественные решетки раздвижные используют в кафе и ресторанах, чтобы украсить интерьер и обеспечить защиту.

Для изготовления художественных конструкций необходимо специальное оборудование, которое позволяет создать, в зависимости от дизайнерского решения, эффект ручной ковки или фантастические плетеные узоры. С помощью акриловых красок решетки раздвижные можно превратить в настоящее произведение искусства.

Банковские

Банковские решетки раздвижные на окна получили свое название благодаря повышенной прочности. Их устанавливают на окна помещений, нуждающихся в повышенной защите, таких, например, как кабина кассира. Вскрыть без ключа или специальных инструментов такие решетки невозможно.

раздвижные решетки фото

Конструкции раздвижных решеток на окна

Каково бы ни было конкретное целевое предназначение решеток, они могут быть выполнены в самых разных вариантах, при соблюдении общего принципа работы.

Прутья бывают круглыми или гранеными, разной толщины, между собой их скрепляет подвижная деталь наподобие шарнира. Решетки обычно двигаются по принципу ножниц. Такая конструкция — самая долговечная и хорошо проявила себя в эксплуатации.

Подвижность створок обеспечивается скрытым роликовым механизмом либо за счет верхнего подвеса.

раздвижные решетки своими руками

Из чего делают решетки на окна?

Самый распространенный, проверенный временем материал для оконных решеток – сталь. Но ее можно обработать и преподнести самым разным образом: круглое и квадратное или многогранное сечение, тонкие полоски стали или сочетание прутьев разных форм.

Если подходить к вопросу выбора материала для решеток серьезно, то остановиться лучше всего на конструкционной стали, так как она лучше других видов поддается сварке.

Когда необходима большая прочность и если есть риск, что решетки попытаются перепилить, подойдет легированная сталь, но ее используют редко. Как правило, по индивидуальной просьбе заказчика.

Для бытовых нужд или учреждений, которые не хранят что-то невероятно ценное, подходит и конструкционная сталь, ее тоже не просто перепилить, особенно, если использовать для раздвижной решетки прутья потолще. Злоумышленникам придется повозиться достаточно долго, и дело не в материале, а в подвижной конструкции, состоящей из мелких деталей, соединенных между собой. Так что если говорить именно о распиливании, раздвижная решетка для него намного более сложное препятствие, чем статическая. К тому же от ритмичного движения режущего предмета, будь то механическое или электрическое орудие, вся конструкция решетки начинает ходить ходуном, что сильно замедлит процесс распиливания.

раздвижные решетки установка

Раздвижные решетки своими руками. Что для этого нужно?

В первую очередь, материал: металлические прутья, полосы, дуги – все что вы хотите видеть на своем окне.

Следует обмерить окно, затем сделать подробный чертеж будущей конструкции. Естественно, пустые места в рисунке решетки не должны быть достаточными для того, чтобы в них мог пролезть хотя бы худенький ребенок. Иначе к чему тогда все старания?

Далее уже производится непосредственно изготовление раздвижных решеток: сгибание прутьев в нужную форму, сварка деталей при необходимости. Решетку обрамляет каркас, равный по размерам оконному проему.

После сваривания основной конструкции можно приступать к декору, если он запланирован. Конечно же, для защиты от грабителей достаточно простой решетки, но с коваными украшениями она не будет навевать грустных мыслей, а, напротив, превратится в изюминку, выделяющую ваши окна на фоне остальных.

Браться за изготовление раздвижной решетки стоит только людям, знакомым с работой сварочного аппарата и способных сделать подвижные заклепочные соединения деталей. Некоторые мастера используют также винтовые соединения. В таком случае шляпки винтов могут выступать декоративным элементом в узоре решетки, но нужно позаботиться о блокировке раскручивания.

Раздвижные решетки: установка

Монтировать полученную конструкцию можно как непосредственно в оконный проем, так и на стену. Первый вариант считается более надежным за счет специальных металлических штырей, которые вмуровываются в стену. Монтаж такой конструкции может быть произведен практически в любом помещении. Конечная стоимость раздвижной решетки зависит от числа крепежных элементов, использованных при ее монтаже.
