Складная чердачная лестница своими руками

В этой статье приведена пошаговая инструкция по созданию складной чердачной лестницы.

Вы узнаете о том, как правильно собрать основной шарнирный элемент, из чего сделать секции лестницы и как надёжно закрепить конструкцию в монтажном положении. Статья содержит схемы и чертежи.

Инвентарная заводская лестница на чердак — довольно распространённое изделие, которое можно приобрести во многих строительных магазинах. Однако бюджетные варианты не всегда надёжны, а крепкие фирменные изделия стоят соответственно. Изготовление необходимого предмета или устройства своими руками из подручных материалов очень популярно среди домашних мастеров. Чердачная лестница — не исключение.

Материал для работы

Чтобы собрать аналог заводского изделия, понадобятся качественные материалы, которые могут быть в наличии, особенно во время строительства:

  1. Брусок 50х50 (сосна) 1 сорт — 20 пог. м. Из него будет сделана рама крышки и проёма.
  2. Фанера 8–10 мм — 2 кв. м. Нужна для обшивки крышки.
  3. Доска 100х25–30 мм — 15 пог. м. Пойдёт на ступени и тетивы.
  4. Полоса стальная 3–4х20 мм — для подвижного крепежа колен.
  5. Уголок и пластина 3–4 мм — для основного механического элемента.
  6. Болты, гайки, шайбы, гроверы М12-М14.
  7. Саморезы.

Инструмент:

  1. Плотницкий — пила, шуруповёрт, угломер.
  2. Слесарный — сварочный аппарат, электроды 3–4, болгарка.
  3. Верстак и струбцины.

Порядок работы

В первую очередь нужно выбрать место для лестницы и сделать проём. При необходимости подрезать и установить промежуточные балки в перекрытии — на 6–7 мм больше размера предполагаемой крышки. Далее по размерам люка нужно собрать саму крышку — из бруска и фанеры. Конструкция может быть произвольной, но должна быть надёжной (лучше проклеивать соединения). Брусок с одной из коротких сторон должен быть скруглён — чтобы не мешать крышке открываться.

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

Итак, оба узла готовы. Далее нужно закрепить механизмы на крышке, а крышку вставить в готовый проём. Если высоты балки недостаточно, нарастите её.

Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

Изготовление секций

Расчёт длины каждой секции:

  • 1-я — длина проёма минус 10%
  • 2-я — длина первой минус 10%
  • 3-я — длина марша минус сумма первых двух

Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

  • 1-я — 1080 мм
  • 2-я — 972 мм
  • 3-я — 448 мм

Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке.

На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

Далее доску следует порезать на отдельные тетивы по разметке секций. Отверстия обработать напильником или фрезером. Вырезать ступени.

Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

Отдельные пластины собрать в шарниры при помощи болтов.

Сборка секций и монтаж лестницы

Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

Затем присоедините нижнее короткое колено и испытайте систему.

Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

  1. Дополнительные шарниры для устранения люфта.
  2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
  3. Замок-фиксатор.
  4. Поручни.
  5. Использовать декоративную отделку и дополнительное утепление.

Готовый вид лестницы:

Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80–150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

Виталий Долбинов, рмнт.ру

Чердачная лестница с люком своими руками чертежи, видео

Чердак является традиционным помещением практически в каждом загородном доме. Его функционал необычайно широк. К примеру, данное помещение используется в качестве складской комнаты или мастерской, некоторые домовладельцы и вовсе оформляют чердак как гостиную или спальню. На самом деле, функционально назначение такой комнаты зависит исключительно от вашей собственной фантазии, а также финансовых возможностей. Однако, несмотря на широкое многообразие вариантов оформления чердачного пространства, стоит знать, что чердачная лестница с люком является неотъемлемой его частью. Если вы не соорудите данную конструкцию, то попросту не сможете попасть в это помещение. Создание чердачной лестницы – достаточно простое дело, в связи с которым вам даже не придется обращаться к профессионалам в строительной индустрии.Чердачная лестница должна быть функциональной

Классификация конструкций

Собственно, наиболее трудоемким процессом в деле организации чердачного пространства является конструирование лестничного сегмента. Прежде, чем создавать проект конкретной лестницы для вашего дома, необходимо предварительно определиться с категорией конструкции. Существуют такие варианты:

  • складная;
  • стационарная;
  • переносная.
Примерная схема складной лестницы с люком





Особенности различных конструкций

Специалисты строительной индустрии называют широкую маршевую конструкцию наиболее надежной в соответствующем сегменте. Стоит отметить, что ее долговечность, надежность и безопасность не сравнить с представленными на рынке конструктивными аналогами. Между тем, несмотря на большое количество преимуществ данного варианта, выбор в его пользу иногда невозможен в связи с банальной нехваткой необходимого свободного пространства. Таким образом, если вы не располагаете большой площадью для лестницы, то стационарная модель вам не подойдет. Однако, отчаиваться не стоит, ведь всегда можно построить складную лестницу. Ее конструкция обладает лучшими характеристиками от стационарных и переносных аналогов. К примеру, на так же надежна и безопасна как стационарная маршевая модель, однако, для организации такой конструкции необходимо располагать совсем небольшим количеством свободного пространства. Кроме того, именно складные модели наиболее просто реализовать без помощи опытных профессионалов.Простая лестница из двух частей



Временное решение

Переносные модели выделят в отдельную категорию, однако, она достаточно обширна. Разнообразие переносных изделий просто невероятное. Между тем, не стоит забывать, что ежедневное использование такого изделия никогда не сможет стать безопасным или достаточно комфортным, а сама лестница не в состоянии конкурировать со стационарными и складными моделями по эксплуатационно-техническим характеристикам.Лестница должна быть комфортной и функциональной



Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно – ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации. Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.Складная лестница на шарнирах

Как сделать свой выбор?

В связи с тем, что стройматериалы для складных лестниц на чердак представлены в разнообразии ценовых сегментов, исходного материала и характеристик, утонуть в море информации о них достаточно просто. Чтобы минимизировать временные затраты на поиск и выбор оптимальных вариантов, следует руководствоваться рядом правил:

  • Конкретизируйте тип функционального назначения конструкции, а также ее основные параметры, в числе которых конструкционные особенности, секционность, ширина и прочее.
  • Выбирайте стройматериалы в четком соответствии к тому, как активно будет осуществляться эксплуатация изделия и в каких условиях.
  • Определите негативные факторы, которые могут сократить эксплуатационный рок изделия.
Еще одна типовая схема чердачной лестницы



Главное – правильно определить функцию

Любой специалист, имеющий необходимый уровень квалификации и опыт в работе с такими типами объектов, скажет вам, что от грамотного определения функционального назначения изделия во многом зависит итоговый результата строительных работ по возведении лестницы на чердак своими руками. Этот параметр позволяет рассчитать показатель допустимой нагрузки на каждую ступеньку изделия. Стандартное значение данного показателя для изделия из металла начитывает порядка 250 кГс, а вот деревянные модели рассчитаны только на 150 кГс. Кроме того, стоит учитывать и то, что приведенные выше показатели справедливы для изделий, изготовленных профессионалами, самодельные же объекты обладают несколько более низкими параметрами. В целом, показатель допустимого давления на ступеньку не означает, что большего напряжения она не вынесет. Однако, если слишком часто перегружать конструкцию, то она придет в негодность за достаточно краткий срок.Открывая люк, вы не должны прилагать большие усилия



Итак, основные критерии, по которым осуществляется выбор оптимального варианта, таковы:

  • площадь свободного пространства в помещении;
  • функциональное назначение объекта;
  • необходимый угол наклона изделия.
Создание чертежа должно осуществляться в соответствии с нормативами



Этапы работы и их особенности

Собственно, специалисты говорят, что в создании лестницы с люком своими руками ничего особенно трудного нет. Достаточно придерживаться определенных правил, проверенных годами. К примеру, при составлении чертежей конструкции стоит руководствоваться нормативно-технической документацией, в которой, помимо условий общего характера, приведены еще и конкретные параметры стандартных изделий. Кроме того, на просторах Интернета в открытом доступе предложена масса готовых схем на любой вкус. Можно взять готовый вариант и приступить к воплощению проекта в жизнь, или же немного доработать его в соответствии с индивидуальными особенностями дома.Инструментарий, рекомендованный специалистами

Рисунок 9.

Что учесть при проектировании?

Наиболее общие требования нормативной и техничной документации можно свести к ряду простых и понятных условий:

  • эргономичный диапазон ширины изделия – это от 60 до 100 сантиметров;
  • наилучшая высота насчитывает три с половиной метра;
  • максимальное число ступеней – 15 штук;
  • расстояние между расположенными рядом ступенями должно насчитывать порядка 20 сантиметров;
  • комфортная для человека высота ступеньки достигает порядка 20 сантиметров, допускается отклонение в 2 сантиметра;
  • если речь идет о складной конструкции, то при создании проекта берется допустимая нагрузка 15 килограммов.

Инструментарий

Решившись на самостоятельное осуществление строительных работ, очень важно запастись определенным комплектом инвентаря, дабы в процессе реализации проекта изделия не остановиться из-за банального отсутствия отвертки или рулетки. Итак, стандартный набор инструментов состоит из таких предметов:

  • монтажная пена;
  • бруски;
  • саморезы;
  • электрический шуруповерт;
  • ножовка;
  • измерительная рулетка;
  • анкеры;
  • отвертки.
Строительство лестницы – не сложное дело



Особенности месторасположения

Все нюансы месторасположения объекта в помещении станут видны в процессе строительства. Это особенно актуально, если вы занимаетесь созданием и последующей реализацией проекта самостоятельно. Помните, что изделие ни в коем случае не может уменьшать комфортабельность помещения. Именно поэтому лестницы с люком не располагаются в спальнях, гостиных и на кухнях. Однако, при необходимости, вы можете разнообразить свой проект лестницы интересным дизайном. Благодаря этому изделие сможет гармонично вписаться в общий интерьер помещения.

Технология реализации проекта

Следуя определенной технологии, можно быстро и качественно реализовать даже сложный проект. Итак, если вы выбрали металл в качестве основного материала, то помните, что осуществляются такие этапы:

  • чертеж наносится на листы картона;
  • вырезаются картонные элементы будущего изделия;
  • на полосках из металла наносится разметка шарнира и подготавливаются специальные отверстия;
  • подготовленные детали фиксируются между собой;
  • замеряется необходимый угол и раздвигается конструкция в соответствии с полученными параметрами;
  • на металлических листах наносится разметка тех мест, которые будут впоследствии перекрыты уголками;
  • с помощью специального инструмента вырезаются элементы;
  • придается эстетичный внешний вид объекта;
  • существующие углы закругляются;
  • скрепляются заготовки попарно.
Перед тем, как приступать к работам, установите временную лестницу



Как видите, технология работы по реализации проекта лестницы собственноручно достаточно проста. Она распространяется не только на металлические объекты, но и на деревянные изделия.


Для того, чтобы внешний вид чердачной лестницы был максимально привлекательным, не поленитесь осуществить подготовительные работы по поверхности строительного материала. Речь идет, к примеру, о нанесении специальной грунтовки прежде, чем покрывать красящим веществом поверхность.

Не бойтесь трудностей, ведь технология осуществления строительства лестницы только на первый взгляд может показаться вам проблематичной и требующей опыта в строительной индустрии. Приложение оптимального количества усилий поможет вам добиться максимального результата.

Раскладная лестница на чердак своими руками: чертежи, размеры, установка

В доме, где есть чердачное помещение – всегда найдется место для всех необходимых вещей. Ведь именно чердак можно использовать для хранения важных, но не часто используемых предметов. Кроме того, при должном усилии возможно перестроить подкровельное пространство в просторную комнату, в том числе и жилого назначения (подробнее: как сделать жилую комнату на чердаке). Конечно, чаще чердаки в частных домах используются как дополнительные кладовки или склады. Однако, каким бы ни было назначение данного пространства, самое главное, чем необходимо его обеспечить – это надежной лестничной системой. Лестницы для чердаков могут иметь различную конфигурацию, но наиболее удобными и практичными считаются складные чердачные лестницы. В чем преимущество подобных конструкций и как их сделать самостоятельно? Разберем такие вопросы подробно, но прежде стоит рассказать об особенностях раскладных лестничных системах.раскладная лестница ведущая на чердак

Складные лестницы: преимущества и особенности

Лестницы для чердака со складной конструкцией отличаются мобильностью, компактностью и функциональностью. Такая лестничная система во многом превосходит статичные и приставные аналоги. К преимуществам раскладной лестницы на чердак можно отнести:

  • экономию пространства под чердачным люком;
  • надежность и безопасность;
  • компактный внешний вид;
  • удобство использования;
  • легкость;
  • возможность самостоятельного конструирования и монтажа.

Достоинств у раскладных лестниц действительно много. В чем же главная особенность подобной системы? Прежде всего, стоит сказать, что по принципу использования она больше напоминает приставные лестницы. Чтобы подняться необходимо будет придерживаться за ступени, расположенные выше, а наиболее удобный вариант спуска по ней — это спиной вперед. Конечно, многие современные конструкции могут быть оборудованы широкими ступенями и дополнительными перилами, которые сделают процедуру спуска и подъёма наиболее безопасной.

Также к особенностям изделия можно отнести и то, что раздвижная лестница на чердак после использования будет задвинута и сложена под крышку люка. То есть на виду такая конструкция находится только во время эксплуатации, а в остальное же время она не занимает место и не является доступной. Это очень удобно в случае, когда в помещении нет достаточно места или в доме маленькие дети. Ведь аккуратно сложив систему и подняв ее наверх, можно не волноваться, что в отсутствие взрослых малыши захотят подняться на чердак. Кроме того, изделие никак не повлияет на интерьер, то есть не придется подбирать форму или расцветку согласно дизайнерской задумки помещения, так как лестницу просто не видно, до тех пор, пока не понадобится ее использовать.

Конечно, очень важно, чтобы раздвижная чердачная лестница была максимально прочной, но при этом оставалась легкой, так как пользоваться ею могут не только сильные мужчины, но и более хрупкие девушки или подростки. Обеспечить подобную функциональность может правильно разработанная конструкция, в которой все узлы надежно скреплены, а детали позволяют разложить систему буквально простым движением руки.удобная раскладная лестница на чердак

Конструкция раздвижной лестницы

Задумываясь о раскладной лестничной системе стоит иметь в виду, что чердачные складные лестницы могут отличаться по своей конструкции. В частности, принято выделять 4 основных подвида.

1. Лестница гармошка или ножницы. Такая система имеет компактный вид. Особенность ее в том, что складывается она по принципу гармошки. Как правило, такие конструкции выполняются из легкого металла. Это важное условие, так как все детали находятся в движении и при малой прочности легко могут выйти из строя. Если делается складная лестница на чердак своими руками, то наиболее внимательно стоит отнестись к местам соединения частей. Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации.лестница-гармошка на чердак

2. Телескопическая система. Особенность данной модели в том, что изделие довольно легко раскладывается и также просто собирается. Лестница относится к наиболее миниатюрным вариантам в сложенном виде. Изготавливать ее рекомендуется из алюминия, так как это легкий и прочный металл. Главные части изделия – это полые трубки, которые фиксируются одна в другой в разложенном виде, в сложенном же виде трубки просто заходят друг в друга. К каждой трубке прикреплена секция ступенек, которые также выполняются из алюминия. Чтобы привести лестницу в рабочее состояние, достаточно ослабить фиксаторы и немного потянуть за нижнюю часть. Именно телескопическая конструкция считается наиболее простой, однако, выполнить правильное соединение самостоятельно довольно затруднительно. Поэтому такие системы чаще производят на заказ.телескопическая лестница на чердак

3. Секционная лестница. Этот вариант считается востребованным и распространенным. Именно его чаще всего выполняют своими руками. Особенность конструкции в том, что состоит она из 2-4 частей, соединенных в единую систему. Если состоит из двух секций, то раскладывается она по принципу книги, если элементов больше, то раскладывается как буклет. Еще один вариант подобной конструкции – это, когда части задвигаются друга над другом, но не как в случае с телескопической лестницей, когда трубки входят друг в друга, а просто элементы как бы накладываются поверх. Подобные модели нельзя отнести к очень компактной продукции, так как места для них требуется больше чем для других вариаций, но при этом именно секционные лестницы считаются максимально надежными и безопасными.секционная лестница на чердак

4. Откидная лестница. Подобные модели используются реже других, так как конструкция их довольно необычна, а изготовить ее можно только имея особые навыки и специальное оборудование. Особенность изделия в том, что в разложенном виде оно напоминает стационарный лестничный марш, то есть требуется много места для ее установки. Система состоит из тетивы и закрепленных на ней ступеней при помощи сложных креплений-петель. Для придания лестницы рабочего вида необходимо зафиксировать тетиву, а затем уложить на нее ступени. А чтобы собрать конструкцию придется сначала откинуть ступени, а потом убрать тетиву, что не всегда возможно проделать быстро и легко.откидная чердачная лестница

Также все изделия могут классифицироваться по материалу производства. Основными считаются следующие виды лестниц:

  • деревянные;
  • металлические;
  • композитные.

Важно! Складная чердачная лестница должна быть максимально прочной и надежной, но при этом легкой. Поэтому лучшим выбором может стать комбинация материалов. Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла. Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение.деревянная раскладная лестница с металлическими креплениями

Технические характеристики складных лестниц

Какая бы конструкция ни была выбрана в качестве варианта подъема на чердак, стоит иметь в виду, что есть рекомендованные параметры, которым изделие должно отвечать. В частности, это касается таких характеристик, как:

  • высота – четкого значения данная характеристика не имеет, так как в каждом конкретном случае может изменяться расстояние от пола до люка, то есть раскладная лестница должна основательно стоять на ровной поверхности пола и надежно зафиксирована на чердачном перекрытии, но при этом не стоит забывать, что лестничная система имеет определенный угол наклона;
  • ширина – ориентироваться стоит на значение в 60-70 см, если планируются поручни, то данный параметр стоит увеличить в зависимости от их параметров;
  • угол наклона – не менее 60-75 градусов, чем больше данный параметр, тем более безопасным и комфортным будет подъем;
  • количество ступеней – зависит от высоты лестницы, но приблизительно составляет 14-16 ступеней;
  • шаг ступеней – 16-23 см, данный параметр должен быть таким, чтобы владельцам было удобно передвигаться по ступеням;
  • толщина ступеней – 17-25 мм, не стоит слишком увеличивать характеристику, так как это приведет к утяжелению конструкции, но и делать слишком тонкие ступени не желательно, потому что потеряется прочность;
  • допустимая нагрузка – так как изделие должно быть рассчитано на вес человека плюс определенный груз, который может переноситься, то стоит делать небольшой запас в данной характеристике, то есть все крепления и ступени должны выдерживать не менее 150 кг;
  • параметры люка – стандартом считается размер 120х60 см.

Учитывая все перечисленное можно приступать к составлению плана будущей лестницы. Раскладная лестницы на чердак своими руками требует произведения определенных расчетов, без которых гарантировать прочность и безопасность изделия невозможно. Но также важно и правильно установить изделие.размеры раскладной лестницы на чердак

Конструирование и монтаж лестницы на чердак

Самый простой вариант – это сконструировать складные деревянные чердачные лестницы. Ведь древесина является доступным материалом, с которым довольно легко работать. Понадобится минимальный набор инструментов и, хотя бы небольшой инженерный и столярный опыт. Прежде чем приступить к выполнению работы, следует создать чертежи будущей конструкции. Первым делом стоит измерить расстояние от пола комнаты до люка чердака и произвести все требуемые расчеты, с учетом вышеперечисленных параметров. Самый простой вариант лестницы – это секционное изделие, раскладываемое по принципу книги. Использовать для работы следует толстый брус в качестве тетивы и доски или бруски достаточной толщины для ступеней, а также металлические крепления и шарниры. Согласно разработанной схеме необходимо напилить заготовки будущей лестницы. Делать это можно обычной ручной пилой, однако электролобзиком выполнить работу будет намного проще и быстрее. Когда все элементы подготовлены можно приступать к закреплению лестницы на дверце люка, читайте также: чердачная лестница с люком.чертеж раскладной лестницы на чердак

Важно! Раскладные секции должны быть максимально прочно соединены между собой шарнирами, но при этом легко раскладываться и собираться. Крышку люка стоит сделать распашной наружу. Также необходимо позаботиться и об укреплении самого люка. Лучше всего использовать металлический уголок, который надежно зафиксирует люк и поможет обезопасить процедуру спуска и подъема. Стоит отметить, что конструкция лестницы должна быть закреплена не только на крышке, но и фиксироваться к полу чердака. Еще один важный момент – это способ приведения лестницы в рабочее состояние. Стоит продумать вариант фиксации, а также безопасный, но простой способ приведения лестницы в рабочий вид.надежное крепление чердачного люка

Когда чердачная складная лестница будет готова, следует протестировать ее и убедиться, что все детали выполняют свою функцию исправно. В процессе эксплуатации останется только вовремя смазывать шарниры и другие подвижные части, а также следить за состоянием ступеней.

Видео по теме:

Посмотрите еще статьи:

Складная лестница на чердак своими руками чертежи

Складная лестница на чердак своими руками, чертежи и порядок сборки конструкции – связующего элемента между чердачным пространством и комнатой.

Представленная модель, позволит сэкономить межкомнатное пространство вашего жилища и обеспечить безопасный подъем. По мере надобности, ее можно быстро разложить или сложить. В сложенном состоянии, лестница оградит маленьких детей от проникновения на чердачное пространство вашего дома.

Она состоит из трех частей:

• потолочный брусок (1)
• верхняя секция (2)
• нижняя секция (3)

ПОТОЛОЧНЫЙ БРУСОК

Потолочный брусок упирается в стену и крепится к потолку. Его необходимо устанавливать, если дверка люка на одном уровне с потолком комнаты. Если дверка люка на одном уровне с полом чердачного помещения, то потолочный брусок можно не устанавливать, а поворотные петли крепить к потолку комнаты.

ВЕРХНЯЯ СЕКЦИЯ

Состоит из двух опорных досок и ступеней.
Ступени вставляем в пазы, которые фрезеруем заранее, точно по установленным размерам представленного чертежа. Сверху и снизу опорных досок, выберем пазы для установки осей на завесы.

Оси могут быть любыми: болт; шпилька; шплинт.
Скрепляем опорные доски и ступени между собой при помощи саморезов по дереву.

Расчет ступеней произведен на высоту 2500 (мм) от пола до потолка. Как правильно рассчитать лестницу любой конфигурации, подробно описано в статье: «Проектирование лестниц».

НИЖНЯЯ СЕКЦИЯ

Изготавливается аналогично верхней.

Поворот секций относительно оси, осуществляется при помощи петель:

• прямая
• с загибом

Петли для лестницы, изготовим из стандартной металлической полосы 20х3 (мм).

ПЕТЛЯ ПРЯМАЯ

ПЕТЛЯ С ЗАГИБОМ

Справка:
В складной лестнице на чердак, можно использовать только прямые петли.
Для этого, противоположную петлю необходимо установить в паз, глубина которого должна совпадать с толщиной петли, в нашем примере она составляет 3 (мм).

Поэтому выбор делаем сами, что легче, согнуть полосу или сделать в опорной доске пазы.

Порядок разборки:

1. Верхнюю секцию поднимаем вверх.

2. Нижнюю секцию опускаем вниз.

3. Устанавливаем в рабочее положение.

4. Порядок сборки – в обратной последовательности.

Складная лестница на чердак, своими руками сделанная по представленным чертежам – не такая уж и сложная работа.
Чтобы исключить самопроизвольное раскладывание, необходимо предусмотреть крепежный механизм, при помощи которого будем фиксировать ее относительно стены.

Заказать чертеж


Поделитесь с друзьями!

Чердачные лестницы с люком своими руками: подробная инструкция

лестница на второй этажлестница на второй этаж

Изготовление прочной чердачной лестницы своими руками в домашних условиях

Чердак в доме может использоваться для разных нужд. Разумеется, к нему должен быть организован комфортный доступ, для чего необходима лестница. Она может устанавливаться с наружной стороны здания или внутри него. Последняя удобна в эксплуатации и более популярна. Существует много способов как может быть изготовлена чердачная лестница своими руками. Прежде, чем описать как сделать чердачную лестницу с люком на мансарду или чердачный этаж, нужно выбрать подходящее для вашего дома конструктивное решение.

лестница на второй этажлестница на второй этаж

Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

  1. Монолитная конструкция – это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.лестница на второй этажлестница на второй этаж
  2. Складная конструкция – это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.лестница на второй этажлестница на второй этаж

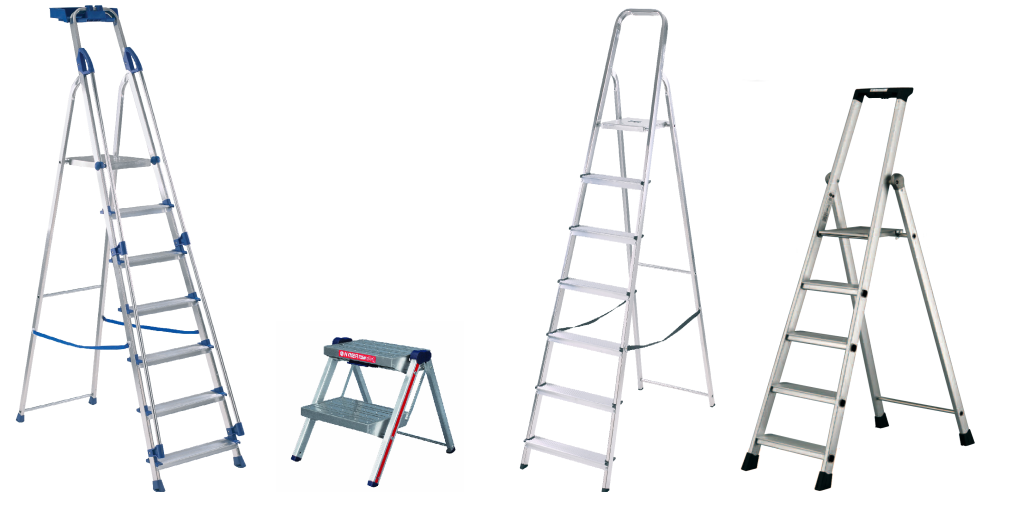

  3. Переносная или приставная конструкция – это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.лестница стремянкалестница стремянка

Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

На что обратить внимание при самостоятельном изготовлении лестницы?

Первое, что должно быть обеспечено при строительстве своими руками мансардной или чердачной лестницы – безопасность. Лестничная система должна обладать соответствующей прочностью и надежностью.

лестница на второй этажлестница на второй этаж

Размеры лестницы также важны: чем больше она наклонена, тем больше занимаемое пространство. Наиболее подходящим считают угол наклона равный 60-70°. Хотя при постоянном использовании, рекомендуют сделать его 45°. Стандартными считаются ступени с высотой 20 см и глубиной 30 см. Ширина лестницы должна быть комфортной, как правило, это около 70 см.В высоту такие лестницы не рекомендуют делать более 3 м, так как более высокая конструкция не будет иметь нужной жесткости и надежности.

лестница на второй этажлестница на второй этаж

Советуют изготавливать конструкцию с количеством ступеней от 10 до 15, а расстояние между ними оставлять 19 см. Рекомендуемая толщина ступени при этом – 2 см. Располагать же их следует строго параллельно поверхности пола. Для большей безопасности на ступени клеят накладки против скольжения.

Ступени лестницыСтупени лестницы

Важно!Лестница для подъема на чердачный этаж должна выдерживать нагрузку в 150 кг.

Люк тоже имеет свои рекомендуемые параметры. Стандартными считаются следующие размеры: ширина 70 см, длина 120 см. Меньшие размеры сделают проем не комфортным в эксплуатации, а большие увеличат теплопотери помещения. Для не обогреваемого чердака люк советуют сделать теплоизолированным и пароизолированным.

Чертеж люкаЧертеж люка

Где лучше расположить лестницу?

Лестничная конструкция должна располагаться так, чтобы не мешать домочадцам. Поэтому не стоит монтировать ее на кухне, целесообразнее будет использовать для этой цели коридор или холл. Также стоит учесть размер помещения. Иногда лестницу можно использовать как деталь интерьера, тогда ее не прячут в люк.

лестница на второй этажлестница на второй этаж

Важно!Советуют предварительно начертить будущую лестницу, тогда вам будет проще понять, какое место станет наиболее подходящим для ее установки.

Односекционная конструкция своими руками

Наиболее легким для поднятия на чердачный этаж станет односекционное конструктивное решение, которое будет зафиксировано на одном месте. Для того чтобы построить лестницу с одной секцией вам нужны две деревянные доски. Длина должна быть подходящей для получения соответствующего угла наклона, а толщина не меньше 5 см.

лестница на второй этажлестница на второй этаж

Ступени могут быть закреплены с помощью тетивы или косоуров. Тетивы – это пазы, сделанные фрезером в торцевой доске. Косоуром называют горизонтальную площадку, вырезанную на доске, на которую затем кладут ступеньку. Ступеньки фиксируют на своих местах посредством винтовых шпилек из металла. Комфортный подъем на этаж обеспечивают перила. Для их изготовления используют шлифованный цельный брус соответствующей длины. В зависимости от места расположения вашей лестницы, перила могут быть с одной стороны или с обеих. Чтобы конструкция была более надежной к ней стоит добавить вертикальные соединительные балки.

Изготовление односекционной чердачной лестницы.

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Чердачный люкЧердачный люк

Порядок выполнения работ:

  1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
  2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
  3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
  4. Чтобы соблюсти диагонали, привинчивают косынки.
  5. Последующий этап – крепление фанеры.
  6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
  7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Важно!Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка с металлопластиковой крышкой.

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой. После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Лестница на второй этажЛестница на второй этаж

Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона. После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу. Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

Складная конструкция люкаСкладная конструкция люка

Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы. Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок. Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями. Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

Изготовление складной лестницы на чердак.

Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

  • металлический уголок;
  • часть листа металла;
  • две полосы различной длины;
  • болты;
  • струбцины;
  • набор сверл;
  • дрель;
  • лобзик;
  • тески;
  • малка.

Шарнирный механизм для лестницыШарнирный механизм для лестницы

Порядок действий при изготовлении:

  1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
  2. После чего вырезают макет из картона, для проверки всех размеров.
  3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
  4. Детали собирают и стягивают друг с другом.
  5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
  6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
  7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
  8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
  9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
  10. Затем делают второе отверстие.
  11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов. Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Изготовление откидной лестничной конструкции

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

Откидная лестница на второй этажОткидная лестница на второй этаж

  1. Откидываться может вся конструкция.
  2. Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка. Изготовление откидной чердачной лестницы.

Совет!Если вы решили сделать лестницу для чердака или мансарды самостоятельно, то рекомендуют использовать материалы, которые имеют небольшой вес, это облегчит эксплуатацию конструкции. Делая выбор, учитывайте также простоту обработки материалов и их эстетику.

Предыдущая

СтационарныеКонструкции и главные составные элементы лестниц

Следующая

СтационарныеОсобенности лестниц на металлических косоурах

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
