Изготовление сэндвич трубы для дымохода своими руками: как изготовить сендвичные трубы для дымохода, как самому сделать кронштейн для самодельной трубы

Содержание

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

  • отличная стабильная тяга;
  • практически отсутствует конденсат;
  • поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
  • простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации.

Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

Устройство такого дымохода относительно простое:

  • Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
  • А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

  • Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
  • По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
  • Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
  • К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
  • Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
  • Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

  1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
  2. Какая температура будет отходящих газов?
    Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
  3. На какую температуру рассчитана изоляция сэндвича?
  4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

  1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах.
    В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
  2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
  3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т. к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

  • Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
  • Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
  • Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
  • Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
  • Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
  • Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т. к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

особенности и преимущества конструкции, правила установки и монтаж своими руками

Владельцам загородных домов и дач приходится заботиться об отоплении помещения самостоятельно. Любой генератор тепловой энергии, кроме электрического котла, должен быть снабжен системой для отвода продуктов сгорания в атмосферу. Поэтому при организации отопления немало внимания придется уделить дымоходу.

Сегодня самым популярным является практичный, функциональный и эстетичный дымоход в виде сэндвич-трубы. Его монтаж своими руками – это довольно простая и совершенно безопасная затея. Только заранее необходимо позаботиться о приобретении качественных материалов, и посмотреть видео инструкцию по установке сэндвич-дымохода.

Особенности конструкции сэндвич-трубы

Дымоходы в виде сэндвич трубы изготавливаются по новой технологии. Конструкция слоями собирается из различных материалов, и напоминает обычный сэндвич. Ее основанием являются две разные по диаметру трубы, которые вкладываются друг в друга. Между ними размещается теплоизолирующая прокладка из базальтового волокна или минеральной ваты. Такие материалы устойчивы к высоким температурам и невосприимчивы к активным химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

Соединяться двухконтурные трубы могут несколькими способами: фланцевым, байонетным или «холодовым мостом». Дымоходы могут иметь различный диаметр и толщину теплоизолирующего слоя. Вид конструкции зависит от температурных условий среды, где она будет эксплуатироваться и от ее назначения.

Сэндвич-трубы имеют не только прямую форму. Поскольку дымоход должен проходить через перекрытия и кровлю, а на его пути могут встречаться различные элементы здания, конструкция содержит в себе секционные фрагменты и дополнительные элементы для их соединения.

В комплект вместе с сэндвич-трубой входят:

  • тройник;
  • флюгер – защищает конструкцию от ветра и предотвращает обратную тягу;
  • колена с углом в 45 и 90 градусов;
  • конус для свободного обтекания;
  • ревизия для проверки состояния дымохода;
  • защитный грибок.

Если отопительная печь работает на газе, то флюгер и грибок не используются.

Преимущества и недостатки дымоходов из сэндвич-трубы

К положительным сторонам конструкции относится:

  1. Возможность совмещения с различными моделями печей и котлов.
  2. Небольшой объем, который не загромождает пространство.
  3. Универсальность и легкость, благодаря которым возможно внутреннее и внешнее использование.
  4. Возможность установки конструкции без дополнительного фундамента, что облегчает и удешевляет монтаж.
  5. Удобная конструкция, с помощью которой можно легко обойти любые препятствия, не удаляя элементы здания и не разбирая перекрытия и части крыши.
  6. Отличная теплоизоляция, которая не дает нагреваться наружному корпусу до критических температур и обеспечивает пожарную безопасность.
  7. Гладкая поверхность, на которую практически не оседает сажа, в результате чего канал дымохода можно чистить довольно редко.
  8. Высокий уровень теплоизоляции предотвращает появление конденсата. Это особенно важно для оборудования с прямой вытяжкой.
  9. Использованная для изготовления конструкций нержавеющая сталь не подвергается разрушению от высоких температур и химического воздействия.

Кроме всего выше перечисленного, сэндвич-трубы имеют привлекательный внешний вид, который будет сохраняться долгие годы.

К недостаткам конструкции можно отнести только ее довольно высокую стоимость и не очень простой монтаж. Но всеми другими достоинствами такие минусы сэндвич-трубы окупаются.

Материалы для изготовления сэндвич-труб

Практически все предлагаемые в строительных магазинах сэндвич-дымоходы выглядят одинаково. Но поскольку их изготовление является доходным бизнесом, на рынке встречается малокачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, которая применялась для изготовления внутренней трубы.

Чтобы не ошибиться в выборе, рекомендуется изучить марки нержавеющей стали, из которых должна быть выполнена сэндвич-труба:

  1. AISI 310 S – это самый качественный и в то же время самый дорогой сплав, который используется для изготовления дымоходов. Его смело можно применять для твердотопливных котлов с большой мощностью, поскольку пределом термостойкости этой марки нержавейки является 1000 градусов.
  2. AISI 321 и AISI 316 i являются универсальными нержавейками. Они выдерживают нагрев до температуры в 850 градусов, обладают пластичностью и отличной устойчивостью к коррозии.
  3. AISI 316 – нержавеющая сталь, в состав которой входят легирующие добавки в виде никеля и молибдена. За счет этого материал имеет хорошую термостойкость и отличную антикоррозийную защищенность. Ему не страшны даже самые агрессивные кислотные среды. Такие дымоходы являются хорошим выбором для любой мощности газовых котлов.
  4. AISI 304 по многим характеристикам схожа с AISI 316, однако, легирующих компонентов в ней намного меньше. Из-за этого нержавейка имеет не очень высокое качество и низкую цену.
  5. AISI 430 – самая недорогая нержавеющая сталь, которая применяется чаще всего для изготовления внешних кожухов дымохода. Атмосферные явления вреда ей не нанесут. Но для внутренних каналов ее стойкости недостаточно. Также при использовании этой марки могут возникнуть трудности при выполнении сварочных швов.
  6. AISI 439 – нержавейка, в состав которой включены титановые добавки. За счет этого повышается ее механическая прочность и стойкость к коррозии. Подходит для твердотопливных и газовых котлов небольшой мощности.

Качественная продукция должна иметь техническую документацию, в которой обязательно должны быть прописаны использованные для ее изготовления марки стали.

Проверить нержавейку на качество можно народным способом с помощью магнита. Если он проскальзывает по ее поверхности и не удерживается на ней, то материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой магнит фиксируется, покупать не стоит.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

  1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
  2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
  3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
  4. Над плоской кровлей труба должна возвышаться на 0,5 м.
  5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
  6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
  7. Идущий от печи участок конструкции не изолируется.
  8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
  9. Для тройника устанавливается опорная площадка или консоль.
  10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию соединять последовательно и правильно.

Этапы монтажа:

  1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
  2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
  3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
  4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
  5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
  6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
  7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

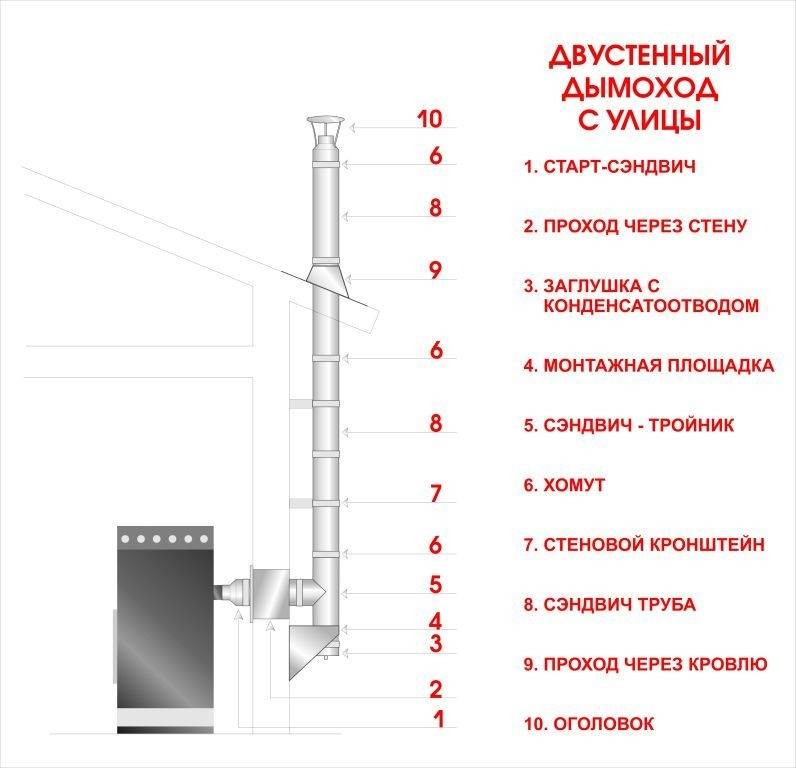

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

  1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
  2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
  3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
  4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
  5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
  6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
  7. К последнему элементу дымоходной системы крепится оголовок.

Советы по эксплуатации дымохода

При установке и во время эксплуатации сэндвич-трубы запрещается:

  • монтировать дымоход к агрегатам, работающим на угле;
  • устанавливать оцинкованную конструкцию в помещениях с повышенным уровнем влажности воздуха;
  • использовать в качестве топлива предметы с лакокрасочным покрытием и строительный мусор;
  • размещать участки дымохода вблизи с легковоспламеняющимися материалами;
  • использовать конструкцию для сушки обуви, одежды и различных предметов быта.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко можно своими руками. Могут понадобиться лишь дополнительные инструменты, при необходимости проделывать технические отверстия, и лестница или кран для работ на крыше. Чтобы ускорить процесс монтажа на разных уровнях, можно найти помощника.

Установка сэндвич трубы дымохода своими руками

Привет всем! В этом посте я кратко расскажу о сэндвич дымоходах и дам рекомендации по их сборке.

Сэндвич труба для дымохода

На данный момент «сэндвичи» —  это самое популярное и доступное решение для оборудования системы отведения дыма.

Свое название они получили из-за трехслойной конструкции — две коаксиальные трубы,  между которыми находится слой утеплителя.

Для наглядности смотрите на рисунок ниже.

Такое строение помогает уменьшить количество конденсата и снижает (но не убирает полностью) риск возникновения пожара, так как температура наружной трубы может достигать 300 градусов по Цельсию.

Внутренняя труба может быть стальной, керамической или отсутствовать совсем (смотри ниже о вермикулитовых дымоходах).

Тройник с керамической трубой внутри

Чем утеплены сэндвич дымоходы?

Существует несколько видов используемого утеплителя, отличающихся по цене:

Каолиновая вата — самый дорогой вариант. Отличается от прочих высокими теплоизоляционными характеристиками (работает при температурах до 1200° С), устойчивостью к вибрации и малым весом.

На российском рынке дымоходов с ней мало, но кто ищет тот всегда найдет. Опознать ее очень легко по ее молочно-белому цвету.

Каолиновая вата

Техническая базальтовая вата — один из самых распространенных теплоизоляционных материалов. Используется в «сэндвичах» средней ценовой категории.

Имеет меньшую стоимость и устойчивость к высоким температурам, чем предыдущий материал.

При перегреве базальтовой ваты происходит ее спекание и усадка, что приводит к скорой замене сегмента.

Поэтому, проходя потолок или стену, не переусердствуйте с теплоизоляцией. Поверхность труба должна охлаждаться воздухом.

Техническая базальтовая вата

Вспученный вермикулит — материал изготавливается из природного минерала путем его нагрева.

В результате чего природный вермикулит становится пористым и сильно увеличивается в объеме. Он дешевле двух предыдущих, но при этом склонен к осыпанию.

Кроме того, у некоторых моделей вермикулитовых дымоходов отсутствует внутренняя труба (ее еще называют гильзой).

Это удешевляет изделие, но приводит к тому, что конденсат будет впитываться в пористый материал и увеличивать вес всей конструкции.

Вспученный вермикулит

Это значит, что при монтаже по наружной стене необходимо увеличивать количество стеновых опор.

Сталь для сэндвич дымоходов

Трубы дымохода сэндвич из нержавейки

Для изготовления труб применяют различные сорта стали, подходящие для разных условий эксплуатации:

  • Оцинкованная сталь — самое бюджетное решение с самым коротким сроком службы. Оцинковка может «прогореть» за 2 отопительных сезона и потом ее придется полностью менять.
  • Ферритная нержавеющая сталь AISI 430 или AISI 439 — применима для котлов с «сухим» режимом работы, то есть без конденсата. А для этого отходящие газы должны иметь достаточно высокую температуру.  Это условие хорошо выполняется на банных печах и котлах старой конструкции, где нет длинных теплообменников и дым не успевает сильно остыть. Максимальная температура отходящих газов не должна превышать 600 градусов. Последнее означает, что перегревать их тоже не стоит. Тут нужна золотая середина.
  • Аустенитная «нержавейка» AISI 304 или AISI 316 — используется для современных твердотопливных и газовых котлов с высоким КПД. При высоком коэффициенте полезного действия, выхлоп будет попадать в дымоход уже остывшим. Это приведет к образованию большого количества конденсата, который является слабой кислотой. Данные сорта стали отлично подходят для работы в таких условиях.
  • Эмалированные дымоходы — на данный момент это экзотика, но данное решение имеет право на жизнь. Эмаль позволяет сделать относительно недорогой дымоход устойчивый к воздействию кислотного конденсата и высокой температуры (до 800° С). Недостатком тут является высокий риск повредить эмаль во время монтажа и перевозки. А каждый такой скол уменьшает срок службы.
Эмалированная сэндвич труба для дымохода

Монтаж сэндвич трубы дымохода

Прежде всего, монтаж сэндвич дымохода должен соответствовать требованиям свода правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование» и правилам пожарной безопасности. В принципе, его можно собрать и самостоятельно, но лучше будет, если вы пригласите человека с опытом проведения таких работ. Поскольку от их качества без преувеличения зависит ваша жизнь и здоровье.

Сначала, в зависимости от того, как расположена ваша котельная (или комната, если вы ставите камин или печь), вам нужно определиться со способом прокладки. Их существует два:

  • Через перекрытия и кровлю (на рисунке слева).
  • По наружной стене (на рисунке справа).
Правильный дымоход из сэндвич трубы

В первом случае вам будет необходимо установить потолочно-проходные узлы (сокращенно ППУ) для преодоления перекрытий и крышную разделку для закрытия отверстия в кровле.

Помните, что вам нужно сделать необходимые отступы от горючих материалов и деревянных стропил.

Если про это забыть, то первая же топка котла может закончиться пожаром.

Например, бани чаще всего сгорают именно по причине неправильно сделанного прохода через потолок.

В результате чего деревянный брус или доски, из которых он сделан начинают тлеть.

Учесть все эти нюансы желательно еще на стадии проектирования дома.

В ППУ без утепления засыпается сыпучий негорючий материал (производители рекомендуют использовать керамзит).

Он должен пропускать через себя воздух и тем самым охлаждать поверхность трубы. Иначе произойдет уже упомянутое выше спекание и усадка утеплителя.

Кроме этого, монтаж нужно сделать так, чтобы стыки между «сэндвичами» не попадали в перекрытие. Это тоже требование пожарной безопасности.

Для проведения дымохода через кровлю используется или разделка из нержавеющей стали, или мастер-флэш, сделанный из технического силикона.

Крышная разделка

Эти элементы подкладываются под кровлю и крепятся при помощи саморезов.

Мастер-флэш.

Во втором случае сразу от котла делается проход через стену, и далее трубы идут уже снаружи дома.

Для прохода стены делается отверстие с соблюдением тех же отступов, что и для перекрытий (можно использовать точно такой же ППУ).

С наружной стороны оно закладывается утеплителем и закрывается специальным экраном.

Монтаж дымохода из сэндвич труб через стену

Как видно на рисунке выше, вся конструкция дымохода опирается на одну деталь, которую называют монтажной площадкой.

Она крепится к стене при помощи консолей (специальных угловых креплений).

Выше через каждые 1,5-2 метра трубы устанавливается стеновой хомут со штангами. Это помогает распределить нагрузку от всей конструкции.

В самой нижней точке дымохода устанавливается заглушка с  резьбовым штуцером для отвода конденсата.

Большинство людей глушат штуцер обычным шаровым краном 1/2 дюйма.

Время от времени его надо будет открывать и сливать жидкость из трубы.

Ах, да! Я забыл о том с чего надо начинать! Сама сборка дымохода начинается от котла или печи и делается снизу вверх.

В большинстве случаев первым элементом, с которого начинается дымоход является стартовый адаптер или старт-сэндвич.

Они отличаются только отсутствием или наличием раструба на одностенной половине.

Старт устанавливают на патрубок, а дальше уже идет первый «сэндвич».

При этом получается, что первая и все последующие трубы ставятся наружным раструбом вниз (сборка по дыму).

Но внутренние трубы при этом развернуты наоборот и собираются раструбами вверх (сборка по конденсату).

Такая конструкция позволяет избежать попадания внутрь дождевой воды и не мешает стекать конденсату по каналу вниз.

Стыки между трубами затягиваются при помощи обжимных хомутов соответствующего диаметра.

В определенный момент вам придется обходить трубой козырек крыши.

Делается эта нехитрая операция при помощи двух полу отводов (угол 45 или 135 градусов), между которыми вставляется короткий «сэндвич».

Далее дымоход крепится стеновым хомутом непосредственно к козырьку и идет дальше.

Дымоход через стену сэндвич трубой

После этого необходимо правильно выбрать его высоту над кровлей.

Здесь пользуются правилом, изображенным ниже на рисунке:

Размеры сэндвич трубы для дымохода

Завершается монтаж установкой дефлектора (зонта), желательно чтобы он был с защитой от ветра.

Это поможет вам стабилизировать тягу. Внешний их вид изображен ниже.

Вот и все! На словах все просто и гладко, а в жизни к сожалению не так.

Для тех, кто устал читать ниже я приведу видео инструкцию по монтажу от одного из производителей. Смотрите и учитесь!

Сборка дымохода из сэндвич трубы: видео инструкция

Обещаю, что когда-нибудь обязательно открою свой канал на Youtube и буду ссылаться в статьях только на то, что снял сам.

Но, а пока приходится выискивать более или менее вменяемые видео у других.

Еще одно видео с прокладкой дымохода через перекрытия и крышу. Тоже советую его вам посмотреть

На этом я с вами попрощаюсь! Жду ваших вопросов и комментариев к статье!

как сделать монтаж, установку своими руками на крыше, материалы

Сегодня частный дом трудно себе представить без камина или твердотопливного котла. Конечно, можно использовать и обычную дровяную печь, но уж как-то хочется сделать свой дом более современным. Тем не менее, реалии таковы, что без прибора отопления, работающего на газе, дровах или угле, все равно не обойтись. Далее встает вопрос выбора печной трубы для дымохода, ведь отработанные продукты сгорания должны быть выведены за пределы дома. Старые кирпичные трубы сейчас не используют, предпочитая им более современные — металлические. Поэтому главной темой статьи будет монтаж трубы — сэндвич, которая используется именно для этих целей.

Труба дымохода нагревается до высокой температуры, поэтому очень важно обеспечить ее изоляцию в местах прохождения через несколько слоев кровли. Если этого не учесть, то вероятность возгорания или деформации потолочного перекрытия будет весьма высока.

Наиболее простым решением является создание тепловых зазоров между дымоходом и перекрытием. Но это способствует появлению сквозняков, сводящих к нулю все попытки обогрева дома. Поэтому и нужна труба, внешние стенки которой не расширялись бы и не были бы горячими. Рассмотрим устройство такого приспособления и выясним, как сделать сэндвич трубу самостоятельно.

Устройство сэндвич-трубы

По своей конструкции сэндвич-труба представляет собой две отдельные трубы, одна из которых находится внутри другой. Между трубами имеется прослойка из каменной ваты.

На практике это означает, что внутренняя часть может нагреваться абсолютно до любой температуры. Каменная вата является прекрасным теплоизолятором, да еще и не горит даже при нахождении в открытом огне. Вот и получается, что внешняя труба нагревается совсем немного, что явно недостаточно для ее теплового расширения или возгорания рядом проходящего перекрытия.

Такая конструкция является полностью безопасной и эффективной. Простое устройство и доступные материалы заставляют задуматься о том, как сделать трубу — сэндвич самостоятельно, из подручных стройматериалов.  Труба — сэндвич своими руками — это не только экономия расходных материалов и денежных средств, но и уверенность в том, что она прослужит максимально долго. Ведь делаете вы ее для себя.

Сэндвич — труба своими руками

Своими руками труба — сэндвич изготавливается сравнительно просто. Для этого можно использовать обычную стальную трубу, оцинкованное железо и каменную вату. Внутренняя труба обматывается каменной ватой, а сверху ваты крепится оцинковка. Ничего сложного в такой конструкции нет.

Обычно приходится внешнюю оболочку изготавливать из нескольких кусков. Поэтому особое внимание нужно уделить их стыковке между собой. Оцинкованное железо крепится блошками или саморезами. Крепление осуществляется не только в пределах одного листа, но и между соседними листами.

Материал для самодельной сэндвич-трубы может различаться. Это зависит от вида топливного прибора. Так, у водогрейных котлов промышленного производства сравнительно невысокая температура выходящих газов (около 120 градусов). Поэтому для них можно использовать минеральную вату в качестве утеплителя.

А вот самодельные камины, печи и твердотопливные котлы могут выдавать температуру 700-800 градусов. Поэтому для них применение каменной ваты является обязательным. Внутренняя труба для таких устройств также должна быть толстостенной во избежание очень быстрого прогорания.

В целом, наилучшим материалом для изготовления сэндвич-трубы является нержавеющая сталь. Ее свойства таковы, что она способна служить без нареканий десятки лет. Да и ее внутренняя поверхность остается гладкой долгие годы, что сказывается на эффективности всего дымохода.

Установка сэндвич трубы

Установка трубы — сэндвич не менее важна, чем ее изготовление. Здесь нужно учитывать несколько особенностей.

Возле самого прибора отопления участок трубы изолировать нельзя. Температура там настолько велика, что в течение нескольких лет любая труба может прогореть в этом месте. Учитывайте эту вероятность.

Конструкцию дымохода в этом месте выполните с таким расчетом, чтобы можно было заменить этот участок без демонтажа всего дымохода.

Учитывайте влияние конденсата. Конденсат, смешанный с сажей, обязательно будет образовываться на внутренней части металлической трубы. Необходимо предотвратить его проникновение сквозь трубу в дом. Если труба проложена наклонно или горизонтально, что бывает редко, то в трубе устанавливают специальные краны для слива конденсата.

В большинстве же случаев, дымоход располагается вертикально, поэтому установка сэндвич — труб выполняется по определенной технологии:

  • Участки внутренней трубы устанавливаются раструбами вверх.
  • Внутрь вставляются очередные участки. При этом конденсат не может протечь наружу.
  • Внешняя труба монтируется наоборот. Очередные участки раструбами надеваются на нижние участки трубы.

Такой монтаж называется «по дыму». Благодаря такой технологии в помещение не проникают ни дым, ни конденсат.

В целях пожарной безопасности рекомендуется все же не допускать контакта дымохода с материалом потолочного перекрытия. Сэндвич-трубы должны быть установлены в специальные короба, отделяющие их от материала потолка и стен. Для надежности в короба прокладывается базальтовая вата. Также можно оставить короба пустыми, ведь воздух также является прекрасным теплоизолятором.

Весьма популярно ограждение дымохода от потолка посредством небольшого металлического листа. В этом случае металл играет роль радиатора, рассеивающего излишки тепла в окружающее пространство.

Также важно выполнить монтаж сэндвич — труб с герметизацией соединений. Дело в том, что подсос воздуха из дымохода значительно ухудшает тягу. Места с такими утечками рекомендуется заделать герметиком. Но обычный герметик для этих целей непригоден. Воспользуйтесь высокотемпературным жаростойким печным герметиком, который способен выдержать температуру до 1200 градусов. Это однокомпонентный состав на основе силиката натрия.

Монтаж труб — сэндвич на крыше

Располагая дымоход на крыше, необходимо учесть несколько нюансов.

В процессе сгорания топлива через дымоход могут подниматься вверх искры. Вылетая из трубы, искры могут представлять собой огромную опасность для окружающих и для кровли. Так, если кровля изготовлена, например, из битумной черепицы или ондулина, то существует риск ее возгорания или прожигания.

В этом случае выход дымохода следует располагать на высоте не менее 1 метра от конька. То есть, дымоход должен подниматься над коньком минимум на 1 м.

Учитывайте и направление возможного полета вылетающих искр. Даже если крыше дома ничего не угрожает (она изготовлена из черепицы, металлочерепицы или шифера), искры могут доставить неприятности. Например, веревки для белья лучше располагать со стороны дома, противоположной расположению дымохода.

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

  1. Изделия необходимых размеров.
  2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
  3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
  4. Стакан для сбора конденсата.
  5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
  6. Ревизионные элементы с дверцами для очистки дымохода.
  7. Устье – верхний концовик дымоотвода.
  8. Опорная консоль – элемент, необходимый для установки дымохода.
  9. Стеновой кронштейн для крепления дымоотвода к стене.
  10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

  • данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
  • выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
  • благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
  • образование и оседание конденсата сводится к минимуму;
  • благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
  • утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
  • дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
  • при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
  • дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
  • благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

  • как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
  • длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
  • расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
  • расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
  • Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
  • Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
  • если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
  • если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
  • в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

  • сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
  • далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
  • для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
  • через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
  • в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
  • далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;
Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа
  • чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
  • монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
  • каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
  • заканчиваем монтаж установкой зонта;
  • при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Установка дымохода своими руками, монтаж дымохода самостоятельно

При выборе печи нужно помнить о необходимости дымохода, и предстоящих затрат на его покупку и монтаж. Современные модульные дымоходы, состоят из элементов и удобны в сборке. На первый взгляд их установка не требует особых навыков и умений, и не составит труда установить дымоход своими руками. Однако, при кажущейся простоте сборки современного модульного дымохода, мы рекомендуем обращаться к услугам специалистов — монтажников, так как при сборке дымохода необходимо учитывать ряд важных параметров.

Несоблюдение правил установки дымохода может привести к неправильной работе печи, отсутствию тяги и задымлению, а в особо тяжёлом случае к пожару.

Поговорим о важных факторах, которые необходимо учитывать при установке дымохода своими руками, о проблемах с которыми Вы можете столкнуться, а так же почему мы рекомендуем для монтажа дымоходов пользоваться услугами профессионалов.

Прежде всего, если вы не имеете опыта в установке печей, каминов и дымоходов, и приняли решение купить и установить дымоход самостоятельно Вам стоит ответить для себя на ряд вопросов:

Способы установки и подключения дымохода

Каким способом будет подключается дымоход к Вашей печи или камину: задние, боковое или верхнее подключение.

Заднее подключение дымоходаВерхнее подключение дымохода

Каким способом будет установлен дымоход:

  • насадной с верхним подключением, проходящим в верх через кровлю и межэтажные перекрытия;
  • настенный, проходящий через стену, и уходящий в верх с по несущей стене дома.
Насадной способ установки дымоходаНастенный способ установки дымохода

Сразу отметим, что цена дымохода установленного настенным способом будет выше, так как данный способ потребует использования большего количества элементов, например опорной консоли, промежуточного опорного элемента, емкости для сбора конденсата, тройника.

Какая должна быть длина дымохода

Специалисты при определении высоты дымохода учитывают ряд параметров: высоту конька крыши и расстояние от него до выхода дымохода, форму крыши здания, наличие рядом отдельно стоящих зданий и высоких деревьев, розу ветров и другие. Все это на первый взгляд может показаться не важным, однако все эти параметры могут повлиять на наличие тяги в печи.

Какой диаметр дымохода

Конечно, производители печей и каминов указывают какой диаметр дымохода необходим. Это можно увидеть в документации к отопительному прибору. Чаще всего это дымоходы имеющие стандартный диаметр например: ∅ 120 мм, ∅ 130 мм, ∅ 150 мм и так далее.

Однако случается производители указывают диаметр подключения не стандартных размеров: например 136 мм. В таком случае Вам понадобится специальный переходник для подключения к дымоходу стандартного диаметра. Нужно поинтересоваться о наличии необходимого переходника у производителя или продавца печей – каминов.

Противопожарные узлы и прохождение дымохода через стены и кровлю

Прежде чем выбрать и сформировать список необходимых элементов и купить дымоход, необходимо предусмотреть, как правильно в соответствии с нормами пожарной безопасности с использованием теплоизоляции обустроить противопожарные проходные узлы через кровлю, прекрытия или стену дома.

Проход дымохода через межэтажные перекрытияПроход дымохода через кровлюПроход дымохода через стену дома

Так же, до установки насадного дымохода важно определить где будет организован проход через кровлю. Случается, когда при установке дымохода своими руками, клиент сразу не учитывает особенности здания, и в результате получает сюрприз – оказывается при прохождении межэтажного перекрытия или потолка, дымоход упирается в несущую балку. Приходится решать возникшую проблему: переносить место установки печи или изменять конфигурацию дымохода. В данном случае, для отгибания препятствия приходится покупать и устанавливать дополнительные элементы дымохода, например колено под углом. Допустимо использовать горизонтальные участки до 1 метра, более метра крайне не желательно, так такие искривления дымохода, могут негативно сказаться на тяге и работе печи. Так же, при наличии горизонтальных участков рекомендуется увеличить высоту дымохода, что соответственно увеличивает его стоимость.

Дымоход огибает балку межэтажного перекрытияДымоход огибает окно дома

Какой дымоход выбрать, стальной или керамический

Для установки отдельно стоящей печи-камина лучшим, оптимальным выбором будет использование стального дымохода из нержавеющей стали. Использование керамического дымохода конечно вполне допустимо, но менее рационально, так как стоимость керамического дымохода будет выше, а установка сложнее и трудозатратнее.

Установка керамического дымохода будет более оптимальным решением при использовании каминов с топками большой мощности.

Факторы влияющие на стоимость дымохода

Каждый понимает, что цена дымохода зависит от его качества. Рассмотрим основные факторы которые влияют на качество и в конечном итоге цену дымохода.

Дымоходы из нержавеющей стали бывают двух типов:

  • простые одностенные, более дешёвые по цене
  • двустенные сэндвич дымоходы состоящие из двух стальных труб, пространство между которыми заполнено утеплителем.

Наличие утеплителя, его вид и размер так же сказываются на цене. В стальных сэндвич дымоходах Российского производства в качестве утеплителя чаще используется базальтовое волокно, толщиной 25 – 50мм. А к примеру, в получивших на рынке России заслуженное признание немецких дымоходах Schiedel Permeter, используется более долговечный материал Superwool. Понятно, что немецкий дымоход Schiedel, по цене буде дороже отечественного, но не только за счет известности бренда, в первую очередь за высокое качество более длительный срок службы.

Для стальных дымоходов производители используют различные марки стали, которые так же влияют на качество и цену дымохода. В России производители дымоходов в основном используют следующие марки нержавеющей стали:

  1. AISI 409 – нержавеющая сталь, с небольшим добавлением титана, такие дымоходы стоят относительно не дорого, но и считаются менее прочными и долговечными.
  2. AISI 321 нержавеющая сталь имеет добавки титана, хрома и повышенное содержание углерода. Дымоход из нержавеющей стали марки AISI 321 – легко выдерживает температуру до 800 °С и менее подвержен коррозии. Срок его службы гораздо больше, но и стоимость дымохода будет выше.

Качество и стоимость дымохода из нержавеющей стали так же могут зависеть от толщины стали. Чаще всего используются сталь толщиной 0,5 мм и 0,8, реже 1 мм. Чем больше толщина стали, тем качественней дымоход и больше его стоимость.

Конечно для использования в своем жилом доме отдельно стоящей печи-камина, покупка стального сэндвич дымохода будет более рациональным решением. Вы можете в целях экономии купить более дешёвый дымоход, который прослужит не долго, и через несколько лет его придется менять. С учетом затрат на демонтаж старого дымохода, покупкой и установкой нового, в конечном итоге с экономить не получится. Можно сразу купить дымоход дороже, но качественней, и на долгие годы забыть о проблемах.

При установке печей-каминов, и монтаже дымоходов, по выше приведенным причинам, мы рекомендуем обращаться к профессионалам. Они помогут Вам избежать многих проблем. Кроме того, профессиональные компании, дают гарантию на свои работы. Учитывая, что многие специалисты выезжают на место будущего монтажа для консультаций, составления сметы бесплатно, возможно будет удобнее прибегнуть к их услугам.

Если Вы приняли решение купить и установить дымоход самостоятельно, добро пожаловать в Печной центр Ясенево. Опытные специалисты печного центра дадут консультации, помогут принять правильное решение, и избежать возможных проблем при установке дымохода своими руками.

Установка дымохода своими руками — инструкция и видео!

Дымоход при организации систем отопления играет три основных функции. Все они могут быть достигнуты при установка дымохода своими руками. Совсем не важно, от каких именно продуктов горения будет поступать дым, будет ли это дровяной или газовый котел, если сделать всё правильно — вы получите универсальную рабочую систему выведения дыма из жилых помещений. Описанный принцип абсолютно одинаково подходит к организации дымохода в доме, бане, на даче или в гараже.

установка дымохода своими руками

Основные функции дымохода

  • Прежде всего, дымоход предназначен для удаления продуктов сгорания, которые крайне вредны, а зачастую и губительны для организма обитателей вашего жилища.
  • Кроме того, дымоход должен обладать и изолирующими свойствами и предохранять строительные конструкции перекрытий и крыши от возгорания.
  • И, наконец – красивый дымоход несет на себе и эстетическую функцию и украшает крышу вашего дома.

Вы вполне можете провести монтаж дымохода самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

  • болгарку для разрезания металла и дрель для сверления отверстий
  • шпатель, стамеску и кельму
  • шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
  • небольшой молоток и крестовую отвертку,
  • защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

  1. Сначала вы готовите канал под дымовую трубу.
  2. Затем вы собственно устанавливаете дымоход.
  3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

  • Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
  • Разместите на наружной стене крепежные элементы в метре друг от друга.
  • Подсоедините входную часть дымохода к отопительному прибору.
  • Выведите изогнутое колено трубы из помещения.
  • Смонтируйте конденсатор.
  • Зафиксируйте трубу на стене.
  • Установите оголовок и защиту дымохода.



Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Крепеж для сэндвич-труб. Крепление дымохода к стене своими руками

О том,

О, , как правильно установить дымоход из сэндвич-трубы , а также как правильно установить сэндвич-трубу в баню, будет рассказано в этой статье. А в прилагаемом видео подробно объясняется, как установить сэндвич-трубу.

Монтаж сэндвич-трубы для дымохода

Одним из пунктов, по которому дымоходам из сэндвич-труб отдается предпочтение, является простота их монтажа.Учитывая, что монтаж сэндвич-трубы для дымохода несложно выполнить своими силами, цена работ равна нулю. Для начала нужно определиться, какой тип дымохода будет монтироваться. Есть два основных варианта:

  • . вставной дымоход — выход трубы вертикально вверх от потолка и крыши. Через однопетлевый переходник от топки монтируются трубные модули, а далее по туннелю труба выводится на чердак. Затем через мастер-вспышку труба выводится на крышу и венчается металлической заглушкой, предназначенной для защиты трубы от попадания в нее дождевой воды — головки;
  • .протянут через стену — смысл тот же, только здесь труба пойдет к внешней стене здания.

Необходимо предварительно проделать в стене квадратное отверстие под тоннель. После прокладки тоннеля для пожарной безопасности вокруг отверстия укладывают асбест и оцинкованное железо. Через туннель выводится труба.

Как собрать дымоход из многослойной трубы

Как известно, собрать дымоход из сэндвич-труб достаточно просто. Выбор метода установки зависит от различных факторов, как практических, так и эстетических.На практике дымоход, протянутый через стену, менее воспламеняется и более удобен. В то же время вытяжной вентилятор более прочен и менее подвержен воздействию внешних факторов, таких как, например, дождевая вода или роса. Внешний дымоход, в свою очередь, может стать приятной «изюминкой» постройки — блестящая труба отлично сочетается с декоративным камнем или похожими на него стеновыми панелями.

Установка включает в себя следующее:

  • . соединение труб;
  • .Герметизация стыков;
  • . проведение труб через потолок, крышу или стену;
  • . крепление трубы.

Сначала мы прикрепляем к самой обычной железной трубе подходящего диаметра, т.к. многослойная труба не предназначена для полного прилегания к нагревательному элементу из-за ее высокой температуры. После этого можно приступать к установке двухконтурных модулей на исходную одноконтурную трубу. При стыковке сэндвич-труб необходимо использовать термостойкий герметик — это минимизирует риск разгерметизации и ее негативных последствий.

Не путайте термостойкий (черный) герметик с автомобильным (красным) — первый выдерживает гораздо более высокие температуры. Состав наносится на узкий конец тубуса, затем надевается на широкий. Одни мастера рекомендуют использовать герметик для покрытия шва и снаружи, другие — категорически против такого подхода. Разница в том, что если шов снаружи не заделан, то конструкция более ремонтопригодна. Для того чтобы установить дымоход из сэндвич-труб через стену, необходимо предварительно подготовить посадочное место для прохода в стене.

Для этого делаем квадратное отверстие нужного размера, по краям которого пришиваем лист асбеста, который, в свою очередь, накрываем оцинкованным железом. Вставляем туннель и через него выводим первый модуль на внешнюю стену здания. Именно на этот модуль настоятельно рекомендуется установить специальный тройник для сбора конденсированной влаги с последующим ее отводом. На тройник монтируются оставшиеся двухконтурные трубы до достижения необходимой высоты конструкции.

Собранная труба крепится к стене при помощи скоб — хомутов необходимого диаметра с крепежом. Отделите трубу металлической заглушкой, предохраняя трубу от попадания в нее атмосферных осадков. Процедура удаления трубы вверх через потолок такая же, как и выше, только туннель будет вставлен в потолок. Для проведения трубы через крышу удобно использовать flash master — резиновый или силиконовый герметик, который надежно фиксирует модуль и герметизирует стыки.

Несмотря на то, что силиконовый «мастер» намного более термостойкий, подобное изделие из резины прослужит намного дольше. Высота трубы над уровнем кровли определяется следующим образом:

  • . труба должна быть выше любых пристроек к зданию или надстроек над ним;
  • . если труба расположена менее чем на 1,5 метра от конька, то ее следует делать выше нее на 5 сантиметров, от 1,5 метров до 3 — на одном уровне с коньком, более трех метров — чуть ниже;
  • .Для плоской кровли рекомендуется длина около метра.

Обязательно запомните, что:

  • . Дымоход собирают от печи, т.е. снизу вверх;
  • . длина всей конструкции не должна быть меньше пяти метров.

Подробный монтаж многослойной трубы для дымохода показан на следующих фото и видео.

Крепление многослойной трубы к стене

Крепление многослойной трубы к стене осуществляется с помощью специальных скоб, которые представляют собой хомут под диаметр трубы, прикрепляемый к нужной поверхности.Обычно сначала крепится кронштейн, а затем в него вставляется труба, но можно и в обратном порядке произвести установку. Крепежные элементы необходимо устанавливать не реже, чем через каждые два метра трубы.

Кронштейны можно сделать и самостоятельно, но лучше покупать готовые. такая установка более удобна и правильна с технической точки зрения. Приобретать крепеж для дымоходов из сэндвич-труб лучше напрямую у производителя. В Москве и по всей России это можно сделать, занимаясь производством всего необходимого для сборки, сборки, монтажа и крепления сэндвич-труб.

Одним из важных элементов системы отопления является дымоход. Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища. Это напрямую касается дымохода. Но не только красота — основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей. Это очень ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи. Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания.При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Установка котла на дымоход.

  1. Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно. Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
  2. Категорически запрещается прокладывать прокладку через полы, если трубы не изолированы.
  3. Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
  4. Дымоход должен быть высотой не менее 5 м.
  5. При определении параметров высоты трубы, вентканалов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
  6. Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с ее высотой. Только так можно добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой трубы дымохода из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м при помощи хомутов.Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода. Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания. Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Внешняя часть конструкций должна соответствовать строительным нормам:

.
  • в случае установки плоской кровли расстояние должно быть не менее 50 см;
  • на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
  • если высота от конька от 1,5 до 3 м, то трубу следует устанавливать так высоко, чтобы она не уступала высоте конька;
  • если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печи своими руками потребуется:

Схема монтажная схема.

  • труба;
  • набор слесарного инструмента;
  • болгарский;
  • ножницы по металлу;
  • уровень;
  • Рулетка
  • ;
  • Хомуты
  • ;
  • Герметик
  • ;
  • скобок;
  • Саморезы
  • ;
  • лист оцинкованный;
  • обогреватель.

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке — это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть менее 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками разместить вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

Сегодня наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками — занятие довольно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой конструкции собран из различных материалов . и напоминает обычный бутерброд. Его основа — две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Двухконтурные трубы могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Потому что у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

  • тройник;
  • Флюгер
  • — защищает конструкцию от ветра и предотвращает обратную тягу;
  • колено с углом 45 и 90 градусов;
  • Конус
  • для свободного обтекания;
  • аудит для проверки состояния дымохода;
  • защитный грибок.

Если , нагревательная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться в течение многих лет.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но поскольку их производство — это прибыльный бизнес . на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена ​​внутренняя труба.

Качество Продукция должна иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен проходить по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки сэндвич-труб

К отопление действовало . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь вы можете начать замаскировать оставшуюся неприглядную форму системы. Например, оштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если в силу конструктивных особенностей кровли проделать в ней отверстия невозможно. К тому же такая установка сэкономит внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

  • смонтировать дымоход к агрегатам, работающим на угле;
  • установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
  • использовать в качестве топлива предметы с лакокрасочными материалами и строительными отходами;
  • размещать секции дымохода вблизи легковоспламеняющихся материалов;
  • используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко своими руками. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические ямы, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, вы можете найти помощника.

Самый распространенный вариант установки дымохода для каминов и печей — это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

Что такое сэндвич-трубка?

Многослойная труба в сборе

Самый распространенный вариант труб из нержавеющей стали — многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:

.
  • внутренняя труба изготавливается из нержавеющей стали, для нее, как правило, используется марка AISI 316, толщиной до 0,7 мм;
  • слой теплоизоляции — базальтовая вата толщиной до 30 мм и плотностью до 125 кг / м3;
  • Наружный слой
  • — нержавеющая сталь толщиной до 0,4 мм, чаще всего используется AISI 304, которая отличается высокой стойкостью к кислой среде.

Назначение внутренней трубы для отвода дыма и газов, поэтому она изготовлена ​​из жаропрочной стали, обеспечивает герметичность и целостность при воздействии высокой температуры, выдерживает нагрев до 900 ° C.

Внутренний слой обеспечивает теплоизоляцию, благодаря чему в дымоходе практически не образуется конденсат из-за разницы температур внутри трубы и снаружи. Появление конденсата и послужило толчком для развития сэндвич-технологии, ведь раньше необходимо было утеплять дымоходы, монтированные из тонкостенных труб.

Композитные элементы трубной сэндвич


Дымоход

Внешний слой необходим для защиты всей конструкции от воздействия различных погодных факторов, поэтому он изготовлен из сверхпрочной нержавеющей стали с высокой устойчивостью к агрессивным средам.

  • установка такой конструкции на дымоход гарантирует отсутствие конденсата;
  • меньше скопления сажи, а значит простота эксплуатации;
  • красивый, эстетичный вид дымохода;
  • пожарная безопасность;
  • простота установки, своими руками, без привлечения специалистов;
  • долгий срок службы.

Элементы сэндвич-трубы

Дымоход — это простой, но многоэлементный процесс, особенно если речь идет о подключении камина или печи с задним или боковым соплом. Только сборка каминов с верхним присоединением дымохода будет иметь более простую конструкцию.

Элементы дымохода сэндвич:

Элементы дымохода сэндвич

Старт-сэндвич необходим для стыковки однослойной трубы с теплоизоляционной. Камин, печь или другая отопительная система соединяется с основным дымоходом одностенной или гофрированной трубой с задвижкой.

Далее, в зависимости от расположения камина в помещении и предполагаемого расположения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются зажимами.

Обжимной зажим представляет собой металлическое кольцо, которое затягивается в местах стыка, оно достаточно широкое и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.


Настенный регулируемый кронштейн для крепления дымоходной трубы

Чтобы многослойная труба дымохода прилегала к стене и закреплялась, используйте кронштейн.Таким образом осуществляется фиксация, при этом нужно помнить, что кронштейн не должен устанавливаться на стыке двух труб, лучше всего монтировать его посередине. Кронштейн одной стороной крепится к стене, а другой хомутом к трубе.

Если высота дымохода больше двух этажей, желательно установить отводную станцию. Он представляет собой квадрат из нержавеющей стали с трубчатыми элементами с двух сторон, установленный внахлест. Важно помнить, что проход трубы через стену или перекрытие не должен совпадать с местом стыковки.

Перед проходом через крышу необходимо установить розетку, поверх нее конический хорват, затем осьминога или фартук, а на нем вертикальную трубу, желательно метровой высоты. Завершающий элемент — голова, ее еще называют шишка, грибок. Если кровля сделана из горючих материалов, необходимо дополнительно установить на трубу искрогаситель, он предотвратит нежелательное возгорание.

Монтаж сэндвич-дымохода своими руками

Варианты расположения сэндвич-дымоходов

Несмотря на большое количество элементов, собрать сэндвич с дымоходом без привлечения специалистов достаточно просто.Перед началом работ необходимо произвести замер, определить расположение будущих стыков, поворотов, что повлияет на количество дополнительных элементов.

Следующий этап — подготовка технологических отверстий в стене, перекрытии, кровле при установке дымохода. При прохождении через стену необходимо учитывать, что в горизонтальном положении не рекомендуется укладывать дымоход длиной более одного метра. А если возникла такая необходимость, то необходимо разместить трубу под углом, оптимальным будет 45 °.При прохождении через стену дымоход не должен располагаться рядом с незащищенными конструкциями, минимальное расстояние составляет 380 мм, в противном случае трубу необходимо дополнительно утеплить.

Чтобы установить дымоход своими руками прошло легко и в дальнейшем не было деформаций, следует начинать монтаж под камином или другим отопительным прибором. Не проводить дымоход возле различных инженерных сетей (электропроводка, газопровод).

Существует два типа монтажа многослойных труб из нержавеющей стали:

Монтаж дымохода и конденсата

Если собрать конструкцию своими руками предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их проникновения в помещение.Для выполнения такой сборки каждый последующий элемент конструкции необходимо надеть на предыдущие.

Для того, чтобы собрать дымоход из сэндвич-труб «за конденсатом» своими руками, каждый следующий элемент вставляется в трубу предыдущего. Такой вариант предотвратит проникновение влаги в утеплитель и защитит трубу от коррозии, но если стыки неплотные — дым может проникнуть в комнату.

Специалисты советуют обязательно все горизонтальные части дымохода делать «дымовыми», а вертикальные, которые проходят через неотапливаемые помещения на крыше, собирать «на конденсате».«
При самостоятельной сборке дымохода из многослойной трубы можно использовать один из вариантов внешнего вывода

Монтаж многослойной трубы

Первый вариант менее предпочтителен, особенно для обогревателей, работающих на твердом топливе, поскольку будет образовываться большое количество дыма и тяга в горизонтальном положении будет минимальной.

Видео: Монтаж дымохода через готовую крышу

Ни одно отопительное устройство не может работать без хорошей системы отвода газов. Часто при строительстве дачного дома забывают включить в проект дымоход.В этом случае необходимо проложить его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классической стандартной кирпичной кладки и строительства основного каркаса дома, включая сложные конструкции из стальных труб или других современных материалов. Все варианты различаются по сложности, материалам, трудозатратам и временным затратам, КПД и теплоемкости, возможностью повышения КПД системы отопления.

Наиболее подходящий вариант конструкции из стальных труб — дымоход-сэндвич.Самостоятельный монтаж, как правило, не вызывает затруднений, если разбираться в устройстве дымохода-сэндвич.

Основные преимущества бутербродов с дымоходами

  1. Металлические трубы — давно зарекомендовавший себя и широко распространенный элемент дымоходов. Это связано с рядом причин.
  2. Трубы имеют круглое сечение, по которым легче газообмен между топкой и окружающей средой. Это важно для организации обтекания воздушных потоков внутри дымохода.
  3. Только трубы
  4. позволяют устроить гладкую и ровную поверхность, на которой продукты сгорания не оседают, и даже если они оседают, то это происходит равномерно и легко устраняется очисткой.
  5. Монтаж дымохода своими руками во много раз проще сопоставимых дымоходов из кирпича.

Газы, проходящие через дымовые каналы, являются насыщенными химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий.В этом случае срок службы дымохода сокращается в десять раз, поэтому в материал трубы добавляются более стойкие вещества, например нержавеющая сталь. Помимо коррозионных явлений . есть еще некоторые другие сложности.

  • Высокая проводимость металла за короткое время снижает температуру газов, проходящих по трубам, в результате получается, что дымоход-сэндвич с места крепления кронштейна остывает большую часть тепло сохраняется внутри помещения.
  • Как следствие, значительный контраст температур на разных концах трубы провоцирует одновременное линейное расширение тел под действием энергии сгорания топлива, на поверхностях образуется конденсат.
  • Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому требуется дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Решить эти проблемы удалось создателям каминов-бутербродов.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть все, что состоит из двух слоев и начинок, бутербродом, дымоход получил такое название. Сэндвич состоит из двух труб разных диаметров (внутренний и внешний металлические контуры). Внутри между ними проложен мощный изоляционный материал, который обычно делают из базальтовых пород.

Дымоход состоит из множества деталей. Во первых естественно труб .Во-вторых, кронштейн . в-третьих, другие детали: хомутов, переходников, тройников, труб с ревизией, , обеспечивающих правильную работу конструкции и эффективное использование конструкционных материалов. Кронштейн позволяет комфортно прикрепить дымоход к стене своими руками.

Значение такого устройства в эффективной работе, в частности, при удалении продуктов из печи. Внешний контур надежно защищен от перегрева, а внутренний — от перепада температур. Прослойка между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; Тяга, которая должна появиться в воздушных потоках, работает правильно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, которая обладает улучшенными свойствами против коррозии и выгорания. Внешний контур . как правило, делают его более экономичным, с меньшими затратами, из обычного оцинкованного железа.Установщик должен выбирать между ценой и качеством, так как разница между нержавеющей сталью и оцинкованным железом очень велика. Материал внутренней петли следует выбирать, руководствуясь знаниями о его стойкости к термическому контрасту и повышенной влажности, коррозионных свойствах. Наружные трубы должны быть жесткими, поскольку они являются каркасом конструкции.

Подготовка к установке

При установке дымоходов из сэндвич-труб не нужно самостоятельно возводить дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, т.к. малый вес конструкция приобретает следующее преимущество металлической установки впереди керамики и кирпича.Но не стоит недооценивать стоящую перед вами задачу, ведь скобу нужно не просто закрепить, хотя сделать ее своими руками действительно несложно.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо понять и продумать на этапе выбора инструментов и материалов. Учтите, что на руку будет умение нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обращать внимание на такие моменты, как пересечение дымохода и поверхности крыши.перекрытие и др.

Иногда котел или топка монтируется на черновом полу. При таких расчетах необходимо рассчитать толщины всех слоев пола . не забывая об устройстве напольных покрытий, и установить обогреватели на подставки так, чтобы агрегат идеально подходил к выходу для продуктов сгорания.

Дымоходная установка

Монтаж сэндвич-дымохода начинать с выходного конца трубы отопительного оборудования.Первая часть дымохода выглядит как кусок трубы, не покрытый слоями утепления. Сначала закрепите кронштейн, а уже на нем патрубок. Если начать монтаж конструкции из одинарной сэндвич-трубы, утепляющий материал расплавится, образуется каменное образование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте , защищающей от перегрева. Результатом неправильного монтажа чаще всего становится неисправность теплогенерирующего оборудования и даже возгорание пожароопасных материалов.

Деталь забивают в розетку, фиксируют, устанавливая скобу, закрывают заглушкой. Затем детали конструкции дымохода соединяются по порядку, скрепляя стыки труб зажимными хомутами.

Если есть вероятность значительного повышения давления в канале, то места соединения, на всякий случай, специальных муфт. Часто при установке стальных труб используют термостойкие герметики, которыми покрывают стыки. Чем лучше утеплен дымоход, тем точнее будет тяга.

Несмотря на прекрасные изоляционные свойства «бутербродов», в трубах при перекрытии возникает около вероятность перегрева и возгорания прилегающих к трубам материалов. Чтобы гарантировать определенный уровень пожарной безопасности, рекомендуется увеличить толщину теплоизоляционного слоя в местах стыков.

Починить дымоход своими руками довольно просто, для этого достаточно разобраться в устройстве и знать основные правила техники безопасности . После установки необходимо правильно ухаживать за дымоходом и очищать его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Есть эффективных народных средств для чистки дымоходов . Так, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате образуется мощное пламя, сжигающее отложения на поверхности стенок трубы. Не делайте этого часто, следует быть осторожным, потому что это часто провоцирует возгорания.

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональные возможности позволяют применять его в самых разных условиях.

В принципе, если можно было получить качественные материалы от надежных поставщиков, то построить такой дымоход очень просто, причем абсолютно безопасно. У этой конструкции много преимуществ:

  • нет конденсата;
  • минимум сажи;
  • пожарная безопасность;
  • малый вес;
  • красивый внешний вид;
  • простота обслуживания.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных постройках, особенно в домашней бане.

Прежде чем мы расскажем, как сделать трубу в бане, следует отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам конструкции и ее конструкции:

Как выбрать трубу

Перед выбором сэндвич-трубы необходимо знать несколько характерных параметров, которые зависят от используемой системы отопления.

Одним из основных конструктивных параметров является диаметр трубы.Обозначается двумя цифрами — 120/180, где числитель — внутренний диаметр, а знаменатель — внешний размер трубы.

Внутренний диаметр подбирается в соответствии с рабочим диаметром патрубка отвода дыма, установленного на тепловом агрегате. По внутреннему размеру определяется проем для трубы, которая будет проходить через крышу.

Толщина теплоизоляции регулирует выбор диаметра трубы.И их размеры подбираются исходя из совокупности тепловой системы:

  • дровяные печи или газотурбинные установки — 50-600 мм;
  • котлы твердотопливные -50-700 мм;
  • Дизель-генераторы
  • или газопоршневые агрегаты — 50-500 мм;
  • микротурбинных аппаратов — 50-300 мм;
  • Газовые котлы
  • — 200 мм;
  • Дизельные системы
  • — 200 мм.


Очень важно правильно выбрать длину дымохода. Он должен иметь вертикальную часть длиннее 5 м.Его горизонтальная составляющая намного меньше: всего один метр.

Дымоход должен быть выше конька крыши на 500 мм при расстоянии до 1,5 метра. Сэндвич-трубку длиной 3 метра можно сделать на уровне верхней точки.

Если крыша плоская, то берется минимальное расстояние между высотой кровли и дымоходом, выдерживается 0,5 метра.

Дополнительные характеристики при выборе сэндвич-дымохода:

  1. Стоимость товара.Конечно, многое зависит от платежеспособности покупателя, но все же не стоит покупать самые дешевые товары;
  2. материал сэндвич-трубок;
  3. толщина металла.

Нюансы, требующие особого внимания

Конечно, производитель товара имеет большое значение. К сожалению, на рынке появилось много подделок. Обычному человеку сложно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Монтаж дымохода для печи сауны

Если дымоход проложен через тепловой блок, его можно подключить напрямую к системе или теплообменнику.Дымоход можно проложить через стену, можно монтировать выпуск через потолок. На рисунках ниже вы можете ознакомиться с расположением дымоходов.

Для получения максимального эффекта от сжигания топлива от топки отводят обычную металлическую трубу. Сверху монтируется сама сэндвич-труба.

В результате поддерживается максимальная температура за счет мощного теплового излучения, исходящего от трубы. Температура нагрева практически такая же, как в топке.Чтобы смягчить излучение без потери тепла на дымоходе надевается сетка, заполненная камнями. Нагретые камни высушат парную после того, как топка полностью сгниет.

В некоторых случаях дымоход можно использовать как водонагреватель. Для этого вместо выходящей из топки металлической трубы устанавливается теплообменник.

Монтажная техника

Установить сэндвич-трубку не очень сложно. Эта конструкция имеет максимальную пожарную безопасность, поэтому ее подключение и крепление может произвести человек, никогда не занимавшийся строительством.

Установка должна начинаться снизу , постепенно достигая вершины. Все начинается с печки.

Шаг первый

При монтаже многослойного дымохода всегда помните, что один конец трубы делается с зауженным радиусом. Его вставляют в следующий участок трубы. Благодаря такому подключению не происходит скопления сажи, конденсат легко удаляется из трубы дымохода. Чтобы облегчить эту работу, можно установить специальные тройники.

Шаг второй

Для прохождения дымохода через стену его демонтируют и укрепляют, там, где будет вставлен кронштейн для трубы.Затем собирается внешний кронштейн с двумя уголками. Они играют роль полозьев для движения тройника при монтаже многослойной трубы.

Для закрытия стены толщиной 1 см фанера. Сверху накрывается асбестовым листом и фиксируется обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Чтобы освободить дорогу, в листе проделывается квадратное отверстие.

Кронштейн покрыт металлическим лаком для создания поверхности, защищенной от коррозии.Специально для дымохода в переходнике просверливается отверстие.

При строительстве дымохода необходимо делать уступку, то есть зазор между стеной и каналом, по которому удаляются горючие газы.

Монтаж дымохода, проходящего через крышу

Как правильно установить трубу через крышу кровли? Перед установкой такого дымохода берется металлический оцинкованный лист. Его прикладывают изнутри к отверстию, после чего снимают трубу.Затем лист закрепляется на крыше. При необходимости его края можно закрепить под краем кровли.

При плоской крыше сэндвич-труба для бани должна подниматься над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до крыши, устанавливаются дополнительные удлинители, закрепляемые обжимными хомутами.

Крыша из пожароопасных материалов должна быть защищена от огня. Дымоход оборудован дефлектором с сетчатым искрогасителем.Размер ячейки берется как можно меньшим.

Крепление сэндвич-дымохода

Крепление всех частей дымохода осуществляется хомутами. Крепление тройника осуществляется с помощью опорного кронштейна. Оставшаяся свободная верхняя часть дымохода требует создания защитной сетки. Например, растяжки с углом, равным 120 градусам.

Стыковка многослойных труб производится с помощью обжимных хомутов. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же фиксаторами, однако крепление осуществляется с каждой стороны.

Обратите внимание, что опорный кронштейн необязательно покупать в магазине. Вы можете сделать это сами. Возьмите два металлических уголка, со стороной 30 и 50 мм. Отрезается желаемая длина и проделываются соответствующие отверстия для болтов.

Окончательная установка

Когда сборка закончена, нужно снять защитную пленку. Габаритные размеры сэндвича с дымоходом должны составлять примерно 5-6 метров от изголовья до решетки. Швы и имеющиеся щели заделываются герметиком.

Лучше всего использовать термостойкий герметик. Он специально разработан для дымоходов, выдерживает температуру до 1000 С. Применяется по следующей технологии:

  • Внутренние трубы — внешняя часть закрыта;
  • Наружные трубы — вся внешняя поверхность уплотнена;
  • При переходе от одностенных труб к двустенным герметизируется вся внешняя поверхность;
  • Одностенная труба и соответствующий модуль подключаются так же, как и в последней версии.

После герметизации необходимо тщательно проверить наиболее пожароопасные участки , где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Он может быть съемным или иметь открывающуюся дверцу.

Соответствие требованиям пожарной безопасности

Даже при хорошей теплоизоляции внешняя поверхность дымохода может сильно нагреваться. Температура нагрева иногда превышает 300 градусов.Такая температура может легко воспламенить сухое дерево.


Следовательно, строительство и монтаж дымоходов из сэндвич-труб требует неукоснительного соблюдения техники пожарной безопасности:

  1. Не устанавливайте бутерброд рядом с горючими материалами.
  2. Бутерброд должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние можно уменьшить, но оставить в пределах 10 см.
  3. Лучшая изоляция — воздух. Короб, через который проходит дымоход, не требуется заливать дополнительным керамзитом или затыкать минеральной ватой.
  4. При установке дымохода на крышу, помимо обогрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
  5. Высота трубы над коньком, если крыша сделана из пожароопасного материала, должна быть более одного метра. Обратите внимание, выше конька, а не над самой крышей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода рассказывать много не придется.Так как их очень мало:

  • детали из нержавеющей стали всегда очень дороги;
  • срок службы не превышает 15 лет. Кирпичный дымоход может работать намного дольше;
  • из-за скачка температуры возможно изменение сечения трубы. Это может привести к разгерметизации всей конструкции.

Положительных качеств у таких дымоходов намного больше:

Подведение итогов

В принципе монтаж дымохода можно назвать несложным делом.Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успешности всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно собранный элемент. Ведь ошибка может стоить очень дорого, дом может просто сгореть.

Дымоход — один из основных элементов отопления загородного дома. В зависимости от расположения различают внутренние и внешние дымоходы. Монтаж дымохода можно произвести своими руками.Для проведения этой работы никаких специальных знаний не требуется. Наша статья расскажет, как это выполняется.

Общие правила установки дымохода

Монтаж дымохода своими силами хоть и достаточно простой, но при его выполнении нужно знать определенные правила. Рассмотрим эти:

  • Длина дымохода от места его соединения с отопительным оборудованием до конечного элемента должна быть более 5 метров. В противном случае труба не будет создавать тяги, необходимой для удаления дыма и других вредных для человека элементов, горящих элементов.
  • Переходы труб через стены и другие перекрытия, а также дымоход, расположенный на чердаке здания, должны быть надежно защищены от перегрева, который может спровоцировать возгорание. Для специальных материалов, устойчивых к высоким температурам, например, используются базальтовые маты.


Изолятор для дымохода — мат из базальта

  • Конструкция дымохода должна быть четко спроектирована и спроектирована. Основными показателями являются: сечение трубы и высота дымохода.
  • Для надежности дымоход крепится к стене хомутами, расстояние между которыми зависит от используемого материала. Дымоходы из их нержавеющей стали или сэндвич-труб следует крепить через каждые 1,5 м, а дымовой канал чугунный — 0,8–1 м.


  • Все соединения дымоходов в единой системе должны располагаться в зоне видимости человека. Это требуется для проверки герметичности.

Все строительные работы по устройству дымоходов следует производить с соблюдением норм пожарной безопасности.

Самостоятельный монтаж дымохода

Монтаж дымохода зависит от материала, из которого он изготовлен. В настоящее время их насчитывается:

  • Дымоходы кирпичные. Для установки конструкции понадобится надежный фундамент дымохода. Самостоятельно возводить кирпичный дымоход не рекомендуется;
  • металлические дымоходы;
  • каналов дымоудаления из сэндвич-труб;
  • Керамические дымоходы
  • — монтируются по схеме дымохода, собранные из многослойных труб;
  • Дымоходы полимерные
  • , монтируются так же, как дымоходы из многослойных труб.

Инструменты, необходимые для установки дымохода

Устройство дымохода предполагает пазы для соединения всех элементов в единую систему. Однако для сборки дымохода потребуется:

  • для гладкой резки труб используется болгарка;
  • сверлить отверстия в стыках труб более удобным сверлом;
  • Отвертка
  • или набор отверток;
  • для вырезания отверстий в проходе труб в перекрытиях применяется лобзик;
  • для последующей заделки отверстий применяют кельму и шпатель;
  • Для личной защиты человека, собирающего дымоход, используются очки и перчатки.


Набор необходимого строительного инструмента: 1- болгарка; 2- дрель; 3- отвертка; 4 лобзика; 5- шпатель; 6-шпатель; 7- строительные стекла; 8- перчатки строительные

Не рекомендуется выполнять какие-либо работы без средств индивидуальной защиты.

Монтаж металлических дымоходов

Для монтажа металлического дымохода необходимо:

  1. , чтобы подогнать все составляющие элементы под требуемые размеры;
  2. в нужных местах (стены, крыша и т. Д.), Чтобы проделать отверстия.Если дымоход из нержавеющей стали, диаметр отверстий должен быть в 1,5 раза больше диаметра используемой трубы. Для чугунных дымоходов рекомендуется делать отверстия в 2 раза больше диаметра трубы;


  1. установлен дымоход;
  2. в необходимых местах дымоход крепится к стене или другой твердой поверхности;
  3. установленный дымоход подключен к отопительному прибору;
  4. все необходимые секции дымохода;


  1. В верхней части дымохода установлена ​​насадка, защищающая весь дымоход от попадания дождя и посторонних предметов.


Головка дымохода защищает трубу от атмосферных осадков

Дымоход металлический, установленный с соблюдением всех норм и правил, прослужит долго.

Для улучшения эстетического вида дымоход можно отделать негорючими материалами, например, керамической плиткой или декоративным камнем.


Монтаж дымохода из многослойных труб

При строительстве дымохода из многослойной трубы необходимо выполнить все действия, описанные выше.Нюансы монтажа такого дымохода:

  1. Нет необходимости делать отверстия большого диаметра в плитах. Сэндвич-трубы изготавливаются таким образом, что необходимая изоляция уже предусмотрена конструкцией и остается только защитить поверхность перекрытий от воздействия высоких температур;
  2. при соединении многослойных труб дополнительно наносится строительный клей, придающий стыку дополнительную прочность и герметичность.

Сэндвич-трубы — самый современный строительный материал.Дымоходы, собранные из сэндвич-труб, по своим качествам не уступают металлическим.


Монтаж наружного дымохода

Схема установки наружного дымохода несколько отличается от схемы устройства дымохода, расположенного внутри дома. Для постройки внешнего дымохода потребуется:

  1. в стене проделывается отверстие на расстоянии не менее 50 см от выхода обогревателя;
  2. Крепежные элементы
  3. устанавливаются по всей длине дымохода по наружной стене, расстояние между которыми должно быть не менее 1 м;
  4. по правилам пожарной безопасности между внутренней и внешней частью стены устанавливается колено.Примыкание к стенам надежно изолируется от перегрева. Нижняя часть дымохода опирается на установленный кронштейн;


  1. Внутри дома дымоход подключен к отопительному оборудованию;


  1. внешняя часть дымохода в сборе, крепится к стене и переходному колену;

  1. Верхняя часть дымохода защищена головкой.


Для наружного дымохода уместнее использовать металлические трубы.

Прежде чем приступить к монтажу дымохода, необходимо подготовить все необходимые компоненты системы и инструменты. Монтаж дымохода выполняется по приведенным выше схемам. Главное — соблюдение норм пожарной безопасности.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как сделать свою собственную трубу для печи на дровах

Дровяная труба для печи эффективно выводит дым из вашей дровяной печи.Однако опасность возгорания и дыма от печи создает неудобства для пользователей по нескольким причинам. Печная труба решит эти проблемы не только придаст вашему дому деревенский вид. Печную трубу можно приобрести в магазине; однако вы можете сделать этот простой вытяжной механизм самостоятельно и сэкономить деньги.

Шаг 1 — Выбор материала

В зависимости от вашего бюджета определите, какой материал вы будете использовать для изготовления трубы. В идеале для этой цели лучше всего подходят стальные трубы калибра от 24 до 26.В первую очередь, выбранный стальной материал должен быть прочным и не деформироваться при нагревании. Для этой цели вы также можете выбрать материал для труб с одинарными или двойными стенками с различной отделкой.

Шаг 2 — Требования к размеру

Еще одним важным фактором при покупке является калибр или размер трубы. Труба должна подходить к выпускному отверстию вашей дровяной печи. После того, как размер трубы определен, следующим шагом будет измерение длины листа, необходимого для изготовления трубы от выхлопной трубы печи до дымохода.В этом измерении уменьшите длину по крайней мере на два дюйма, так как угол 90 градусов составляет около 8 дюймов в высоту.

Шаг 3 — Изготовление печных труб

Наденьте защитные перчатки перед началом работы, так как стальные листы имеют острые края, которые могут привести к серьезным травмам рук. Каждый стальной лист будет иметь шов с защелкой. Загните края листа и вставьте один край в замок и немного затяните. Убедитесь, что замок с защелкой надежно закреплен.

Шаг 4 — Присоединение труб

Сначала прикрепите соединитель дымохода к дымоходу и прикрепите к нему трубу печи.Если труба, изготовленная на предыдущем шаге, имеет достаточную длину, переходите к шагу 6, иначе переходите к шагу 5.

Шаг 5 — Соедините трубы

Соедините последующие секции труб, вдавив их в первую после применения спрей из силикона. После сверления в них отверстий скрутите их как минимум четырьмя винтами. Повторяйте подсоединение труб печи, пока не дойдете до выхлопной трубы печи. При необходимости уменьшите длину трубы, отрезав ее.

Шаг 7 — Соедините колено

Последний шаг — соединить трубу и выхлоп печи с помощью соединительного колена подходящего размера.

Важные советы по безопасности
  • Всегда надевайте защитные очки.
  • Между печной трубой и стеной должно быть расстояние не менее 9 дюймов. Если у вас деревянная стена прямо за печной трубой, рекомендуется изолировать обе стены слоем кирпича толщиной 3,5 дюйма.

30 рождественских чулок своими руками — как сделать рождественские чулки

Штаны лесных существ

Создайте этих милых созданий из фетра, ткани и пуговиц, используя наши бесплатные шаблоны.

Для изготовления чулок, распечатайте шаблоны и вырежьте все формы из соответствующего фетра и ткани. Сшейте переднюю и заднюю части чулок швом «; выверните наизнанку. Для манжеты вырежьте прямоугольник 8» x 16 «из подходящего фетра, сшейте концы вместе швом», затем выверните наизнанку и сдвиньте поверх чулок. Заправьте 3 дюйма манжеты внутрь верхней части чулка; горячий клей на месте. Склейте полоску подходящего фетра размером ¾ «x 10», чтобы получилась петля, и приклейте чулок горячим клеем.Из хлопкового ватина вырежьте форму головы немного меньше, чем кусочки фетра. Поместите кусок ватина между формами головы и склейте слои горячим клеем. Для шарфа вырежьте прямоугольник размером 6 x 48 дюймов и сшейте вместе длинные стороны; выверните наизнанку (используйте кромку в качестве кромки на коротких концах, чтобы избежать истирания). Прикрепив детали тела (см. Ниже), дважды оберните хлопчатобумажный платок и завяжите.

Олень: Расположите черты лица в следующем порядке: уши, рога, щеки, нос. Затем, для глаз, наложите ресницы за белую форму глаза и используйте кнопки ¾ «для зрачков.Приклейте все на место горячим клеем.

Fox: Сначала приклейте горячим клеем контуры внешнего уха к затылку. Затем приклейте горячим клеем щеки, нос и глаза, в том числе пуговицы ½ дюйма для зрачков. В завершение приклейте горячим клеем ткани живота и внутреннего уха.

Сова: Начните с приклеивания ушей горячим клеем. Сложите форму глаз (включая-дюймовые пуговицы для зрачков), клюв и приклейте горячим клеем вместе с животом. Согните крылья утюжком и приклейте по бокам под манжетами.

подробное описание работы

Кирпичный камин — это традиционный дровяной отопительный агрегат, с помощью которого можно придать дому необходимый уют и создать полноценный дом, рядом с которым будет приятно и комфортно находиться. Дровяные камины для дома своими руками имеют массу преимуществ перед покупными чугунными, керамическими и стальными топками. Дело в том, что с помощью такого устройства можно не только обогреть дом и использовать печь как дополнительный источник отопления, но и дополнить интерьер своей гостиной.

Дровяные камины своими руками поистине уникальны и неповторимы. Изготовив такую ​​каминную печь, вы вложите в нее частичку себя и своей души.

Кладка каминов из кирпича в доме или на даче в первую очередь предполагает определение того, какую функцию будет выполнять такой отопительный агрегат в доме — отопительную или декоративную. Оба варианта действительны и имеют свои преимущества.

Камин, фундамент под который из-за большой массы обязательно возводится, следует возводить по единому плану, с которым вы можете ознакомиться ниже:

  • Определитесь с принципом работы ТЭНа;
  • Найдите подходящее место и место для установки.Помещение должно иметь хорошую вентиляцию и достаточную площадь для комфортного использования каминной печи;
  • Рассчитайте габаритные размеры печи и соотнесите их с площадью гостиной или любого другого помещения, в котором планируется установка;
  • Оборудовать качественную дымоходную систему, гарантирующую правильную и полноценную работу тягового механизма;
  • Решите, с помощью каких средств они так часто планируют проводить очистку и другие мероприятия по уходу за конструкцией.

Для того, чтобы построить качественный камин своими руками, необходимо будет запомнить несколько простых правил и основ: очаг должен быть достаточно продолговатым и широким, при этом само топочное отделение не будет глубоким. Сама кладка делается неровной, с дополнительными выступами, таким образом, центр нагрева образует увеличенную площадь элементов, выделяющих тепловую энергию.

Как это работает?

Камин, топка которого собрана по всем правилам, имеет определенный и всегда один и тот же принцип работы.Для обогрева помещения в топку кладут дрова, в результате сгорания которых выделяется тепло, нагревая стенки портала и топочного отсека, тем самым воздух в помещении начинает нагреваться.

Камин, дача, с которой он может равномерно и качественно разламываться, состоит из двух составных частей, которыми являются сам камин и соединенный с ним дымоход.

После того, как заказ камина полностью выбран или оформлен индивидуально, необходимо выбрать материалы для сборки топки.Не стоит отдавать предпочтение сразу нескольким названиям кирпичей, так как они плохо смешиваются и гармонируют между собой. Это связано с тем, что керамический красный и печной кирпич имеют разные свойства и тепловые расширения.

Камин, кирпич для которого уже выбран и куплен, необходимо крепить с помощью не менее качественного клеевого раствора. Для кирпичных печей-каминов предпочтительнее использовать клеевой состав на основе глины, который прочен, долговечен и хорошо переносит высокие температуры.Смесь на основе глины можно купить в виде порошка в специализированном магазине и разбавить водой, либо смешать своими руками.

Также открытые и закрытые камины могут быть облицованы при необходимости различными материалами … Самый дорогой, качественный и ценный материал — натуральный камень. Это может быть мрамор, гранит, песчаник или любой другой природный камень, выбранный на ваше усмотрение. Такая облицовка топки и каминного портала из камня всегда смотрится очень гармонично, дорого и стильно.

Не менее быстро и удобно собрать каминную печь своими руками, купив уже готовую топку из стали или чугуна, которую можно приложить к кирпичному порталу или обрамлению. Этот вариант наиболее эффективен, так как в результате облицовки топки кирпичом увеличивается КПД и теплоотдача отопительного агрегата.

Самый бюджетный и простой в возведении фундамент — железобетонный!

Дом, камин при котором будет иметь дополнительный или основной источник тепла, имеет собственный фундамент.Сам кирпичный камин очень тяжелый, поэтому под него возводят отдельный фундамент. Это позволит печи получить полную естественную усадку и при этом не повлиять на конструкцию дома.

Квартиры и поселения

Камин можно разместить в определенном месте: в углу, у стены или в центре комнаты. Выбор в первую очередь зависит от того, какая площадь, форма и дизайн имеет помещение.

Если у вас небольшая или средняя комната до 20 квадратных метров, вам подойдет угловой или навесной камин.Для больших и просторных помещений подойдет островная печь-камин, которую можно установить прямо в центре гостиной и даже зонировать с ее помощью.

Островные камины, благодаря своим внушительным размерам и конструктивным особенностям, обладают большой мощностью и производительностью. Они позволяют более равномерно распределять тепло, но из-за своей громоздкости их очень сложно и дорого построить. Гораздо дешевле и проще построить угловую духовку своими руками, что требует меньше усилий и материалов.

Перед тем, как приступить к кладке камина, необходимо убедиться, что ваша отопительная конструкция будет достаточно мощной, эффективной, а ее эффективность достаточна для обогрева дома или отдельного помещения. Для этого производятся предварительные расчеты. Заказ каминной печи позволяет собрать кирпичный очаг своими руками. На схеме подробно показан каждый ряд и количество необходимых материалов … Оформить заказ можно как самостоятельно, так и с помощью услуг печника, либо взять уже готовый вариант на специализированных сайтах или форумах.

Чтобы ваша каминная печь полностью обогревала дом, заранее предусмотрите в конструкции наличие контурных труб или радиаторов отопления. В топку помещают петлевые трубы, с их помощью печь подключается к основному источнику тепла в доме. Работающие по такому принципу камины могут выполнять функцию как основного, так и дополнительного источника тепла в доме.

Уход за каменными печами самый простой.Поверхность необходимо предварительно протереть, удалить пыль и другие загрязнения. Если топка оснащена стеклом, его также необходимо протирать по мере загрязнения. Осмотр отопительного оборудования профессионалом проводится не реже двух раз в год, а также чистка топки и дымохода от копоти и копоти.

Требования к кладке

Для того, чтобы ваш отопительный агрегат всегда работал полноценно, на полную мощность и при этом полностью соответствовал всем существующим нормам и требованиям внешней пожарной безопасности, вам необходимо обеспечить их самостоятельно.

В начале дымохода важно дополнить зону специальным защитным козырьком, который снизит давление, создаваемое в топке при работе и горении в топливном центре. Также козырек напрямую отвечает за пожарную безопасность отопительной конструкции, он не дает выделиться искрам и продуктам горения и вызвать возгорание. Наличие защитного козырька позволяет избежать сквозняка и задымления в помещении.

Чтобы тяга работала на полную мощность, а дым скапливался в одном определенном месте, необходимо оборудовать его защитным куполом.Таким образом, дым не будет задерживаться на одном месте и не попадет в помещение, а сразу будет выведен на улицу через вытяжную систему.

Успех и безопасность отопительной установки напрямую зависит от того, насколько профессионально, правильно и качественно будет произведена кладка кирпичного камина-печи. Важно, чтобы ваша печь была полностью прочной и укомплектованной, несмотря на то, что она состояла из множества рядов и кирпичей. Для этого с определенной периодичностью проводят как продольную, так и поперечную перевязку рядов.

Основным и самым сложным, ответственным этапом строительства, устройства возведения устройства является возведение кирпичного дымохода. Дымоход — это дымоход или вытяжной колпак, без которого безопасное и полноценное функционирование конструкций, работающих на твердом топливе … Через трубу, являющуюся пересечением вертикально и горизонтально расположенных каналов, удаляются все продукты горения, дым и углекислый газ. от топки на ул.

Кирпичный дымоход должен иметь толщину не менее ½ стандартного кирпича.Если в дальнейшем планируется оштукатурить дымоход, допускается использование для сборки ¼ стандартных кирпичей.

Для облицовки каминного портала и топки можно выбрать не только дорогой натуральный камень, но и любые другие огнестойкие материалы. Это может быть искусственный камень, керамогранит, плитка, штукатурка или краска.

Запрещается использовать для кладки дымоходов кирпичи с деформациями, трещинами и сколами. Это может не только нарушить герметичность вытяжки, но и способствовать отложению и накоплению сажи в таких щелях, что приведет к засорению и трудностям при очистке.

Кладка дымохода из кирпича производится по принципу, аналогичному самому камину. Важно, чтобы в местах прохождения дымохода через крышу выполнялась качественная изоляция и подготовка поверхности. Резка, в свою очередь, является результатом увеличения площади и сечения дымохода.

На крышу устанавливают выдру и, наконец, дымоход заканчивается таким элементом, как голова. Сам дымоход должен подниматься над крышей в среднем на 2-3 ряда.Следует отметить, что дымоход может быть не только кирпичным. Большой популярностью пользуются керамические дымоходы и трубы из нержавеющей стали и асбестоцемента, которые легче построить. Также можно установить на крышу сэндвич-дымоход. Главный недостаток готовых дымоходов в том, что они быстро нагреваются, а также быстро остывают, не сохраняют тепло после окончания топки.

Видео рассказывает о том, как собрать дровяной камин своими руками из кирпича в домашних условиях или на даче:

Камин на дровах — идеальное сочетание функциональности, эстетики и комфорта.Судите сами: он отлично обогревает дом, украшает интерьер и создает неповторимую атмосферу уюта. Поэтому неудивительно, что многие задаются вопросом: как сделать камин из кирпича своими силами и без лишних затрат? Конечно, построить дом своими руками — задача не из легких. Но это не повод сразу отказываться от столь смелой идеи — если вы будете следовать проверенной технологии, использовать качественные материалы и проявлять скрупулезность на каждом этапе реализации задуманного проекта, вы обязательно добьетесь своей цели.А наша подробная пошаговая инструкция и фото помогут вам еще быстрее приблизиться к ней.

Проект камина: расчеты, схемы и чертежи

Строительство любого камина начинается с детальной разработки проекта — он поможет составить общее представление о будущей конструкции.

Первым делом нужно выбрать место для камина. Лучшие варианты — несущий фасад или внутренняя стена или угол между двумя несущими стенами… А самые неподходящие места — в зоне лестничного марша и между окнами.

Важно! Размеры проема топки и размеры комнаты должны соотноситься как 1:50, ширина и высота проема как 2: 3, а его высота и глубина как 1: 2 или 2: 3. Последний показатель должен соответствовать Следует уделить особое внимание: слишком глубокая топка может спровоцировать снижение теплоотдачи, а слишком маленькая — задымление в помещении.

Имейте в виду, что площадь проема дымохода зависит от площади топочного проема: чтобы гарантировать качественную тягу, площадь первого должна быть 8-15 раз меньше площади секунды.

После определения размеров приступаем к составлению чертежей фасада и разреза очага. Чертежи нужны для того, чтобы получить точное изображение внешнего вида камина, на которое можно ориентироваться при последующей установке.

И последний этап в разработке проекта — это составление схемы кладки, которую еще называют заказом. Здесь нужно пронумеровать все ряды конструкции и отдельно обозначить каждый ее элемент.

Рабочие материалы

Долговечность и функциональность вашего камина будут напрямую зависеть от того, какие качественные материалы вы выберете. Поэтому отнеситесь к процессу максимально серьезно.

В первую очередь, конечно, кирпич. Для домашнего камина лучше всего подходит полнотелый красный кирпич. Требования к материалам:

  • идеальная поверхность без оплавленных участков;
  • насыщенный цвет;
  • уголки без малейших сколов;
  • однородная структура в изломе.

Помните, что бракованный кирпич может вызвать значительные потери тепла, что снизит эффективность камина.

Кроме кирпича, вам понадобятся расходные материалы и изделия целой серии. В частности: песок

  • крупностью не более 1,5 мм;
  • цемент;
  • глина: коричневая, кембрийская или темно-красная;
  • доски деревянные;
  • щебень 3-6 мм;
  • рубероид;
  • войлок;
  • решетка;
  • защитный экран;
  • заслонка дымовая.

Переходим непосредственно к постройке очага. Этот процесс состоит из трех этапов: заливка фундамента, укладка основной конструкции и установка дымохода.

Этап 1: Устройство фундамента

Стандартная кладка фундамента под камин:

  1. Выкопайте яму глубиной 60 см. Засыпьте его щебнем и утрамбуйте так, чтобы основание было строго горизонтальным.
  2. Постройте опалубку. Обшить конструкцию рубероидом.
  3. Собрать опалубку и засыпать ее битым кирпичом и щебнем.
  4. Приготовьте раствор: смешайте одну часть цемента и три части песка. Тщательно залейте яму полученным раствором.
  5. Выровняйте поверхность фундамента. Его уровень должен быть минимум на 5-6 см ниже уровня пола.
  6. Накройте основу обычной пленкой и дайте настояться — не менее недели.

Для последующей кладки кирпича понадобится глиняный раствор. Вы легко можете сделать это самостоятельно.Сначала нужно замочить глину на два-три дня, а по истечении срока процедить ее через мелкую металлическую сетку … Далее ее необходимо смешать с песком и водой. Пропорции: 8 частей песка, 1 часть воды, 8 частей тощей или 4 части маслянистой глины. Проверить качество состава довольно просто: если он держит форму, не липнет к рукам и по консистенции напоминает густую сметану, то в пропорциях вы не ошиблись.

Этап 2: Укладка камина

Сначала закрепите на фундаменте два слоя рубероида — они будут отвечать за гидроизоляцию.Затем откалибруйте кирпичи.

Кладку рекомендуется начинать с углов. Первый ряд кирпича для максимальной устойчивости лучше всего класть на цементный раствор. Для придания очагу оригинальности положите нижний ряд на край, а все остальные традиционно плоские и уже на глиняном растворе. После каждого нового ряда сверяйтесь с составленной ранее схемой заказа.

Важно! Перед кладкой каждый отдельно взятый кирпич необходимо не менее чем на минуту окунуть в обычную воду, чтобы из него вышел воздух.Если пренебречь этим правилом, кирпич будет вытягивать влагу из глиняного раствора, а это спровоцирует низкую прочность кладки.

Излишки раствора при кладке наружных рядов можно удалить кельмой, а при кладке топки и дымосборника — вручную влажной тряпкой, тщательно проверяя состав на наличие мелких камней.

Для того, чтобы кирпичи образовали необходимую монолитную конструкцию, обязательно в каждом ряду перевязать швы по полукирпичу. Оптимальная толщина шва до 5 мм.

Совет. Чтобы кладка криволинейного свода была максимально эстетичной, используйте временную опалубку — она ​​была кольцевой.

Этап 3: Монтаж дымохода

Обустройство дымохода — один из самых ответственных этапов строительства камина, так как от качества этой работы будет зависеть степень тяги очага, а, следовательно, и вероятность попадания угарного газа в отапливаемое помещение. Таким образом, хороший дымоход — залог вашей безопасности.

Дымоход до крыши можно укладывать на глиняном растворе, а сверху — на цементе. Внутренние стены конструкции необходимо обработать жидким глиняным составом: возьмите тряпку, смочите ее в растворе и протрите все стены — это избавит от трещин и получит гладкую поверхность.

Важно защитить конструкцию от высоких температур в зоне перекрытия. Для этого можно выполнить распушение — особое расширение трубы. Для максимального эффекта его следует обложить войлоком, предварительно смоченным глиняным составом.А чтобы защитить дымоход от атмосферных осадков, над кровлей нужно сделать перелив — так называемую «выдру».

Если вы хотите облегчить работу по установке дымохода, используйте специальные трубы, разработанные специально для дымоходов.

Отделка камина

Если кладка выполнена качественно, а кирпич радует цветом и фактурой, выполнять чистовую облицовку совершенно необязательно — можно ограничиться только тщательной обработкой швов затиркой. .Но если вы хотите сделать свой очаг еще более совершенным, обратите внимание на самые популярные варианты его отделки: декоративная штукатурка

  • ;
  • скала;
  • бетон, имитирующий натуральное дерево;
  • плитка;
  • кирпич декоративный;
  • плитки.

Выбор материала для облицовки напрямую зависит от того, что вы хотите получить в результате. Например, если вам нужен добротный и изысканный камин для классического интерьера, выбирайте дорогие натуральные материалы: травертин или мрамор — такая облицовка сделает ваш очаг не только привлекательным, но и поистине роскошным.

Более простой, но также стильный вариант — отделка камина искусственным камнем или плиткой с частично видимой кирпичной кладкой.

Конечно, не стоит останавливаться на одной облицовке — ее можно дополнить всевозможными декоративными скульптурами из стекла, дерева, металла или чугуна.

Надеемся, наши инструкции помогут вам воплотить вашу мечту — дровяной кирпичный камин — в реальность. Придерживаясь простых рекомендаций, вы обязательно получите качественный дом, который будет радовать вас теплом, красотой и уютом не один год.

Камин из кирпича своими руками: видео

Строительство камина из кирпича: фото


Дровяной камин в доме Сплошной очаг с открытой топкой.
Он отвечает не только за функцию обогрева: кроме всего прочего, это великолепное украшение, гармонично сочетающее мягкий домашний уют комнаты с утонченным шармом.
Неслучайно популярность таких духовых шкафов чрезвычайно высока.

Бытует мнение, что обустроить декоративное жилище своими руками настолько сложно, что практически невозможно. С этим можно поспорить. Камин — это в какой-то мере облегченный и упрощенный вариант привычной печи. Основное их отличие заключается в способе передачи тепла. Так насколько это реально, и как самому разложить камин в доме? Попробуем вместе справиться с задачей.

Принцип действия

Разобраться, как устроен дровяной камин, довольно просто.

Сухая древесина при горении выделяет много тепла, от которого нагревается кирпич (камень).

Он, в свою очередь, обладая способностью долго оставаться горячим, делится теплом постепенно, долгое время, снабжая им комнату.

Устройства выглядят по-разному, но незаменимые детали, дымоход и топка, есть в любой модели. Как сделать духовку более эффективной?

Хороший рабочий камин с высоким КПД должен быть:

  • не слишком глубокий и достаточно широкий;
  • для повышения КПД в конструкцию добавлены специальные теплозащитные экраны.В их роли играют массивные детали, выделяющие при нагревании большое количество тепла:
  • кладка каминной печи для дома специально выполняется с выступами и неровностями, увеличивающими площадь обогреваемой поверхности, а соответственно и теплоотдачу.

Глубина его закладки не менее полуметра, в двухэтажном доме эта величина увеличивается примерно до 0,8 — 1,0 метра.

Удобный и бюджетный вариант будет из железобетона.

По периметру будущего камина выкапывается яма, дно измеряется уровнем.

Сюда кладут битый кирпич или крупные камни, которые хорошо утрамбовывают, затем заливают. После выравнивания получившегося слоя процедура повторяется.

Внутренняя часть фундамента заливается жидким бетоном, внешняя выкладывается на плотный густой раствор. Делается несколько таких слоев, пока до верха не останется примерно 30 сантиметров. Слои должны лежать ровно, проверенные уровнем.

Затем кладут два слоя кирпича на двойной слой, на глиняный раствор. До чистого пола остается около 7 см — это основа будущего дровяного камина для дома.

Можно сделать фундамент из отдельно стоящих блоков. Совмещать фундамент камина с цоколем самого дома нерационально, так как они имеют разную тягу.

Каменная кладка

Так как же самому складывать камин? Существуют разные способы кладки печей, каминный пол от них практически ничем не отличается.Он должен быть такого качества, чтобы образовывалась надежная монолитная конструкция, которая обеспечивается перевязкой продольных и поперечных швов.

Для этого используют неполный кирпич, а также используют прием чередования разных частей кирпича (стыка и ложки) в углах конструкции. Швы должны иметь строго заданную ширину: 0,5 см для простого кирпича и 0,3 см для огнеупорного кирпича.

Укладка камина в доме

При несоблюдении этого условия страдает прочность кладки, так как при сильном нагреве швы деформируются намного больше, чем кирпичная.Для однородности следует использовать гладкий пластичный раствор.

  • Красный кирпич имеет высокую пористость, поэтому способен впитывать жидкость. Поэтому перед работой его необходимо замочить.
  • Огнеупорный кирпич сразу готов к эксплуатации. Для улучшения адгезии к раствору достаточно смыть с него частички пыли.

Для облицовки швов нельзя использовать и керамический, и огнеупорный кирпич: они имеют разные эксплуатационные характеристики, в том числе коэффициент расширения. Не рекомендуется размещать внутри дымового канала части кирпича со сколом, чтобы не мешать нормальному прохождению газов.

Арки

Арочная кладка

Перекрытие проема занимает одно из важнейших мест в композиции камина.

Еще на начальном этапе работы, продумав дизайн камина, можно выбрать ему подходящий вид.

Может быть изготовлен из цельного красного кирпича с идеально прямыми линиями и четкими швами.

Если кладка выглядит не очень удачно, ее можно облагородить штукатуркой.

Не подходят для перекрытия проема из металла, железобетона, так как при нагревании сильно расширяются, что приводит к разрушению кладки. Большой популярностью пользуются дугообразные и арочные потолки, которые помимо функциональности очень декоративны.

Дымоход

Стена кирпичной дымовой трубы должна быть не менее половины ширины кирпича. В случае, когда поверхность предполагается оштукатурить, допускается четверть толщины.Дымоходные каналы рекомендуется делать строго вертикальными.

Создать камин из кирпича в доме своими руками не составит труда, если точно соблюдать все рекомендации. Кладка дымохода такая же, как и у самого камина. Некоторые трудности может вызвать укладка трубы в месте ее входа в рубероид.

Обычно для обеспечения пожарной безопасности на чердаке делают пристройку кладки, называемую рубкой. Также его можно сделать из сборной железобетонной плиты с отверстием для трубы. Важно соблюдать следующие правила:

Укладка выше уровня кровли — самая сложная часть работы. Здесь используются исключительно отборные кирпичи, которые кладутся на цементно-глиняный раствор. Подступенок выводят над плоскостью крыши примерно на два слоя, после чего начинают раскладывать выдру. Укладка трубы завершается шейкой и головкой.

Кирпичная труба легко заменяется круглой или керамической. Обустроить такую ​​трубу намного проще, чем выложить ее из кирпича.Но у него есть существенный недостаток — он очень быстро остывает. Если между растопками будет значительный перерыв, зажечь камин будет довольно сложно.

Следовательно, такая труба должна быть хорошо изолирована. Стык между круглым сечением и кладкой надежно армируется. Стыки труб должны быть герметичны.

Чистовая обработка
Отделка декоративным камнем

При изготовлении камина для загородного дома вы можете дать волю собственной фантазии и воплотить в жизнь свои идеи и мечты.Когда дело доходит до, есть множество творческих идей, по которым можно бродить.

Вы можете настроить новую духовку по своему вкусу, выбрав один из нескольких вариантов отделки.

Для облицовки можно использовать самые разные материалы.

Керамическая облицовка осуществляется снизу вверх, от проема топки до необходимого уровня. Эффектная мраморная плитка отделана порталом печи и камина.

Штукатурка

Поверхность камина должна быть подготовлена ​​к процессу. Кладка и щели расчищены, на наклонных поверхностях и на всех участках уложена металлическая сетка большого размера.

Используются специальные кронштейны, либо просто прибивается гвоздями. Все металлические элементы защищены слоем олифы во избежание коррозии.

Сначала нанесите небольшой слой штукатурки толщиной не более 0,5 см. Когда он хорошо высохнет, нанесите еще один слой.

Для него используется более густо разведенный состав или. При необходимости можно нанести еще один слой, третий, но общая толщина покрытия не должна быть больше полутора сантиметров.

Облицовка гипсокартоном

Для придания изделия прямоугольной формы производим вагонку камина гипсокартоном. Для этого сначала устанавливают жесткий каркас, который затем обшивают гипсокартоном.

Окраска


Выполняется по предварительно оштукатуренной поверхности. Для этого возьмите клеевые и меловые красящие составы. Если вам нужна белоснежная поверхность, можно добавить в краску немного синего.

Почему мы не можем полагаться на камин как на долговечный источник? Дело в том, что он нагревает дом лучистой энергией , возникающей на горячих поверхностях стен камина.Да, он быстро нагревает комнату. Однако тепло ощущается только тогда, когда горит огонь.

Камин не предназначен для длительного сохранения тепла: он отдает тепло только в момент сгорания топлива. Это сколько или нужно запастись, чтобы огонь продолжался? И наличие кочегара тоже не помешало бы. Хотя нам ни тепло, ни холодно по этой цифре, эффективность огненной пещеры составляет около 15%. Почти как паровоз. Другими словами, извините за дрова.

Однако с точки зрения загородной романтики и укрепления семейных ценностей камин, несомненно, занимает центральное место в доме. Потрескивающие дрова и живой огонь в открытой топке (но желательно за прозрачной ширмой из тугоплавкого стекла), на которую можно смотреть бесконечно, завораживает, умиротворяет и расслабляет. В этом «фирменная» привлекательность камина, которая выгодно отличает его от обычного. Перефразируя поэта Марка Садовского, «не люблю камин для костра — для близкого круга друзей.«Или хотя бы ближайшие родственники и соседи.

Так что камин на даче — обычное дело.

Помимо традиционного красного вам понадобится огнеупорного кирпича для топки — шамотный. Раствор для кладки камина готовится корпус из глины, кварцевого песка и воды … И закладывается фундамент под цементный раствор .


Но есть и приятные, можно сказать, обнадеживающие исключения. сумки с точностью до секунды.Причем эти отметины хорошо видны. На одном складе, в одной рыночной таре все пакеты должны быть с одинаковыми отметками времени, но все разные.

Любители авангардных решений готовы построить железобетонный камин. Поводом может служить либо бесплатный цемент, либо острая нехватка кирпича, либо стремление к оригинальности. Ведь возведение опалубки, вязание арматуры и встряхивание бетонной смеси — занятие на любителя. Причем с худшими теплотехническими результатами.

Облицовка камина выполняется самыми разными материалами: или, керамикой или мрамором. На строительных рынках можно найти готовые комплекты для камина, где в комплект, помимо облицовочных материалов, входит раствор и все необходимые для работы детали.


При разработке общей дизайнерской концепции помещения можно использовать такую ​​же облицовку смежных поверхностей, как это было сделано на фото. Так камин более органично впишется в интерьер.Но все это нужно решать еще на стадии проекта, а не в последний момент.

Дымоход: истина бесспорная

Есть несколько нормативных документов , по которому следует производить строительство и монтаж дымоходов (труб) для каминов. Это:
  • СНиП 2.04.05-86 «Отопление, вентиляция, кондиционирование»,
  • ГОСТ 9817-82 «Комбинированные бытовые приборы, работающие на твердом топливе. Общие технические условия »,
  • ППБ 01-03« Правила пожарной безопасности в Российской Федерации ».
Что в этих серьезных отраслевых правилах интересует нас, дачников? Я постараюсь изложить эти требования в минимальном объеме:
  1. Стеновые и корневые дымоходы должны быть выложены полнотелым красным керамическим кирпичом высшего качества (марки не ниже М100), нормального обжига, без трещин и примесей.
  2. Толщина швов кладки должна быть не более 10 мм. Свободные швы абсолютно недопустимы .
  3. С точки зрения огнестойкости толщина стенки дымового канала из кирпича должна быть не менее 120 мм .
  4. Внутренняя поверхность должна быть гладкой, не оштукатуренной.
  5. С наружной стороны кирпичный дымовой канал в мансардном (мансардном) помещении необходимо оштукатурить и побелить. При этом запрещается размещать рядом с элементами стропильной конструкции .
  6. Расстояние от внутренней поверхности дымового канала (размер желоба) до защищаемой горючей конструкции здания должно быть не менее 250 мм, а до незащищенной — не менее 380 мм.
  7. Свободное пространство между дымоходом и конструкцией крыши должно составлять прикрыть кровельным стальным фартуком … Это единственное предостережение указывает на ограниченный выбор мест установки самого камина.
  8. Дымоходы желательно монтировать вертикально, без выступов. Хотя, если внутренняя планировка этого не позволяет, каналы с уступом допускаются под углом не более 30 ° °. с отклонением по вертикали и горизонтали не более 1 м .
  9. Если дымоход прямоугольный, его внутренние размеры должны быть не менее 140×270 мм. А если используется стальной многослойный дымоход круглого сечения, то его внутренний диаметр должен превышать 200 мм.


Дымовой канал может представлять собой легкий стальной коаксиальный (труба в трубе) дымоход со слоем базальтового волокна между оболочками. Здесь я хотел бы предостеречь будущих пользователей от использования дешевых подделок. Вы можете резонно спросить, в чем разница. Дело в том, что базальтовый материал бывает разный:

  • Чаще всего используется для теплоизоляции. Клей, удерживающий базальтовые волокна, рассчитан на температуру около 250 ° C.
  • Существует также огнестойкий базальтовый материал, где клеевой состав уже удерживает 750 ° C.Хотя в обоих случаях используются базальтовые волокна, которые начинают собственное плавление при температуре 950 ° С.
Конечно, огнезащитный вариант импортный, он был заметно дороже еще до эпохи санкций. Сможете догадаться, какой из этих двух материалов запихнули (этот диссонирующий глагол здесь будет на удивление неуместным) «умельцы» в эту трубку-сэндвич?

Краткое содержание : Коаксиальный дымоход заводского изготовления из высококачественного огнестойкого базальта полностью снимает проблему с доставкой дымовых газов в атмосферу.

И несколько слов о правилах пожарной безопасности:

  1. Обязательно проверяйте дымоходы раз в год : в каком состоянии их внутренние стенки и нет ли на них копоти.
  2. Дымовой канал п необходимо очищать перед началом отопительного сезона , а во время его — не реже одного раза в 2 месяца.
Ожидается, что те, кто игнорирует эти правила, внезапно воспламенит сажу и… Дайте вашему воображению закончить рисовать эту картину самостоятельно.Хотя сам я этого не видел, но по рассказам моего сына, ставшего свидетелем такой аварии, «… на фоне темного зимнего неба изголовье горячего железного дымохода засветилось вишневым цветом».

О том, как грамотно прочистить дымоходы камина современными способами, читайте в статье

.

Если в доме есть камин, то холодными осенними и зимними вечерами вокруг него собирается вся семья. Потрескивающие дрова и танцующие языки пламени создают неповторимую атмосферу умиротворения и уюта.К сожалению, построить настоящий камин из кирпича для дачи, загородного дома или дачи стоит недешево, поэтому некоторые домашние мастера предпочитают выполнять эту работу своими силами. Конечно, построить дровяной камин своими руками не очень просто, но если соблюдать правила и проявить усидчивость, то все получится.

Расчет и схема кирпичного камина

Основное устройство камина следующее:

  • топка;
  • коптильная камера;
  • дымоход.

Каждая из этих частей выполняет свою функцию. В топке горит дрова, в коптильной камере собираются газообразные продукты сгорания, которые через дымоход выводятся на улицу. Размеры всех этих элементов должны быть соотнесены с площадью отапливаемого помещения.

Каминный камин с открытой топкой

Для правильного расчета габаритов топки нужно знать, что площадь топочного отверстия по отношению к площади помещения составляет 1:50, а площадь топочного отверстия составляет 1:50. соотношение высоты и ширины должно быть 2: 3, а соотношение глубины топки к высоте должно быть в пределах от 1: 2 до 2: 3.

Важно! Необходимо соблюдать размеры. Если, например, сделать топку слишком глубокой, то теплоотдача снизится, а неглубокая топка спровоцирует задымление.

Размеры дымового отверстия зависят от зоны горения. Для создания необходимого уровня тяги площадь сечения дымохода должна быть в 8-15 раз меньше площади топки. Если вы собираетесь установить круглую трубу, то ее сечение может быть меньше, чем у квадратного или прямоугольного дымохода.

Чертежи фасада и секции камина

Определившись с размерами, необходимо заполнить чертежи фасада и секции камина. Они дадут представление о внешнем виде конструкции. Также необходимо составить схемы каждого ряда кладки — заказ. В заказах необходимо пронумеровать каждую строку и использовать символы для каждого элемента. Также учитывается необходимость предварительной обработки кирпича, так как также будут использоваться отпиленные под углом четвертины, половинки и кирпичи.

Выбор стройматериалов

К выбору стройматериалов для очага нужно подходить очень ответственно. Нам потребуется:

  • Красный полнотелый шамотный кирпич. Тщательно отбираем и осматриваем каждый кирпич. Его цвет должен быть однородным и плотным, а на углах не должно быть сколов. От удара молотка качественный кирпич издаст чистый звук. Стоит обратить внимание на излом кирпича — у некачественного кирпича он имеет неоднородную структуру и цвет.Рассчитываем количество кирпичей по чертежам заказа.
  • Песок. Размер его зерна должен быть до 1,5 мм. Чтобы удалить грязь и мусор, тщательно просейте песок через сито и промойте водой.
  • Глина. Лучше всего использовать кембрийскую глину. Если такой возможности нет, то можно взять коричневый или темно-красный.
  • Щебень. Фракция — 3-6 мм.
  • Портландцемент. Марка 300 идеальна.
  • Дымовая заслонка.
  • Экран каминный.
  • Решетка.

Кладка камина выполняется на глиняном растворе

Строительство камина из кирпича своими руками

Закладка фундамента

Начинаем строительство очага с закладки отдельного фундамента:

  • Копаем котлован глубиной около 60 см. ширина и длина должны быть на 10 см больше размеров будущего фундамента.
  • На дно котлована засыпаем щебень и утрамбовываем для горизонтального положения.
  • Выбиваем опалубку из деревянных досок.Для гидроизоляции обшиваем рубероидом или обрабатываем смолой.
  • Устанавливаем опалубку и засыпаем битый кирпич, камни, щебень.
  • Залейте тщательно перемешанный цементный раствор (три части песка на часть цемента).
  • Выравниваем верх фундамента и проверяем горизонтальность.
  • Накройте поверхность фольгой и дайте постоять 7 дней.

Делаем уровень фундамента на 6 см ниже уровня пола.

Подготовка материалов к кладке

За несколько дней до начала кладки готовим глиняный раствор.Для этого глину замачиваем на 2-3 дня, затем процеживаем через металлическую сетку 4-5 мм, смешиваем с просеянным сухим песком и добавляем воды. В состав воды входит 8 частей песка, 4 части маслянистой или 8 частей тощей глины. По консистенции должна быть густая сметана. Проверяем качество следующим образом: если состав не липнет к рукам, держит форму и не разваливается, значит, все сделано правильно.

Перед кладкой каждый кирпич опускаем на минуту в воду, чтобы вышли пузырьки воздуха.Если этого не сделать, кирпич будет вытягивать влагу из раствора, и кладка получится хрупкой.

Особенности кладки камина

  • Укладываем гидроизоляцию на фундамент в виде двух слоев рубероида.
  • Калибруем кирпич.
  • Начинаем укладку с углов, постоянно проверяя уровень.
  • Нижний ряд кирпичей кладем по краю (для придания оригинальности) цементным раствором, а все последующие ряды кладем плашмя на глиняный раствор.
  • Для укладки внешних сплошных рядов используем кельму или кельму. Кладку коптильни и топки проводим вручную, что поможет обнаружить в растворе мелкие камни.

Важно! Кладку коптильни и топки мы выполняем с особой тщательностью, удаляя излишки раствора влажной тряпкой. Следует помнить, что стены изнутри не оштукатурены.

  • Швы должны быть тонкими (около 5 мм), чтобы минимизировать растрескивание в будущем.
  • Выкладываем раствор по середине кирпича, чтобы он не выходил за края.
  • Закрепим швы по половине кирпича в каждом ряду.
  • Не соединяем футеровку топки с наружной стеной, чтобы кладка не нарушалась из-за перепадов температур.
  • Для красивой кладки криволинейного свода устанавливаем круг (специальная временная опалубка).
  • Каждый уложенный ряд сверяем со схемой заказа и делаем пометки карандашом или мелом.

Важно! Во избежание путаницы соблюдайте последовательность в работе. Следующий ряд начинайте только после того, как закончите предыдущий.

Монтаж дымохода

При устройстве дымохода необходимо внимательно следить за его вертикальностью. Чем качественнее будет сделана работа, тем лучше будет тяга в камине и тем меньше вероятность попадания угарного газа в комнату.

Необходимо протереть внутренние стенки дымохода тряпкой, смоченной жидким глиняным раствором, что поможет создать идеально ровную и гладкую поверхность без трещин.Дымоход над крышей кладут на цементный раствор. Место, где дымоход проходит через потолок, защищено от высоких температур. Для этого разложите ворс (расширение трубы в потолке) и засыпьте его со всех сторон асбестом или войлоком, пропитанным глиняным раствором. Снаружи, над кровлей делаем перекрытие («выдру») для защиты от протечек. Мы должны прикрыть внешнее отверстие трубы от атмосферных осадков.

Заказы дымохода и выдры

Монтаж дымохода можно упростить, если использовать специальные трубы для дымохода.Это могут быть модульные трубы из нержавеющей стали, керамические трубы, а также тонкостенные конструкции из жаропрочной и кислотостойкой стали.

Отделка камина

При качественной кладке и идеальном выборе кирпича дополнительная облицовка не требуется. Остается только тщательно заделать швы специальной затиркой.

Отделка может производиться любыми строительными материалами — декоративной штукатуркой, плиткой, плиткой, мрамором, кирпичом или камнем разных видов. Также хорошо будет смотреться бетон, имитация природных фактур (дорогое дерево, камень).

В последнее время стало модным облицовывать дровяные очаги натуральным камнем, оставляя часть кирпичной кладки видимой. Дополнить облицовку можно элементами скульптур из стекла, металла, дерева или кованого железа.

Сегодня вы можете приобрести готовые порталы из таких природных материалов, как травертин, талькохлорит, мрамор. Они действительно украсят сложенный вами очаг, придадут ему красоты и неповторимости.

Советы и рекомендации из этой статьи помогут вам построить собственный дровяной камин.В нем можно воплотить все свои дизайнерские фантазии, создав таким образом совершенно уникальное изделие. Камин, сделанный по правилам, порадует теплом и красивым видом.

Видео: классический кирпичный камин

своими руками

Как правильно очистить дровяную печь и дымоход за 11 шагов

Если вы купите товар по ссылкам на этой странице, мы можем получить комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Была холодная весенняя ночь, когда в наш дом проникал сильный шум.

Раздался лязг металла и звук работающих сверл. Наконец, можно было услышать много кряхтения, похожего на агонизирующего медведя. В нашем доме не было дикой природы, это мой муж устанавливал нашу большую дровяную печь.

Его «ворчание» произошло от перемещения тяжелой печи.

Однако, в конце концов, все оказалось на своих местах, надежно установлено, и мы зажгли наш первый костер. С тех пор каждую зиму мы сжигаем дрова в нашей печи.

Сегодня мы поговорим о чистке дровяной печи.Важно знать, как правильно чистить дровяную печь, и делать это нужно регулярно для безопасности и эффективности.

Вот как можно поддерживать чистоту дровяной печи:

1. Она должна быть холодной на ощупь

Никогда не пытайтесь чистить дровяную печь, пока в ней горит огонь, она еще горячая или недавно в нем случился пожар. Это значит, что возникнет опасная ситуация.

Печь должна быть достаточно холодной, чтобы можно было дотронуться до нее голыми руками и ни в коей мере не обжечься.Вам придется выполнить этот шаг, поскольку вы собираетесь превратиться в пепел по локоть.

Если окажутся раскаленные угли, ты сгоришь. Только помните, что при работе с дровяной печью самое главное — это безопасность.

В конце концов, это одна из главных причин, по которой его нужно даже чистить, не так ли?

2. Разберитесь в камине

Если вы не знаете, что такое топка, это та часть дровяной печи, куда вы фактически загружаете дрова и разжигаете огонь.

Естественно, это одна из важнейших частей печи. Обязательно тщательно его очистите.

Вы начнете с того, что возьмете ведро для золы и с помощью лопаты вычерпаете из костра весь старый пепел. Получите как можно больше.

Кроме того, вы хотите, чтобы она была как можно более чистой, чтобы вы могли видеть огнеупорный кирпич внутри печи. При чистке самое время осмотреть печь изнутри, чтобы убедиться, что нет ничего, что требует ремонта.

Если это так, вам нужно будет немедленно починить его, чтобы вы могли как можно быстрее снова сжечь дрова внутри печи.

3. Опустошите дымоход в помещении

У некоторых людей дымоход в форме локтя входит в стену и выходит из дома. Моя идет прямо в потолок и через крышу. На самом деле мне очень нравится наша установка, потому что дымоход в помещении редко сильно загрязняется.

Тем не менее, мы разбираем его раз в год, чтобы осматривать, но поскольку он стоит прямо вверх и вниз, мы случайным образом разжигаем очень горячий огонь в течение года, и мой муж осторожно стучит в дымоход (пока он не станет слишком горячим), а вы можно услышать, как обломки падают обратно в огонь, и он горит.

Независимо от того, какая у вас печь, рекомендуется регулярно разбирать дымоход в помещении. Вам нужно будет отметить, как дымоход выровнен и куда входят винты, чтобы вы могли легко собрать дымоход, когда закончите.

После того, как внутренний дымоход отделен, убедитесь, что вы удалили весь креозот, который может скопиться в дымоходе. Если в дымоходе слишком много этого скопления, он может загореться и вызвать пожар в дымоходе, чего вы не хотите.

Вы можете использовать металлическую щетку, чтобы полностью прочистить дымоход.

4. Сделайте дверь блестящей

Если вы будете часто сжигать дрова внутри своей дровяной печи, вы поймете, что прозрачная стеклянная дверь, с которой открывается прекрасный вид на красивый огонь, танцующий внутри, легко превращается в это размазанное стекло, у которого есть слой пленки поверх него.

Что ж, вам это не нужно. Он закрывает вам прекрасный вид и плохо смотрится на дровяной печи.

Пора его почистить. Вы можете попробовать использовать любой очиститель для стекол и посмотреть, удалит ли он пленку, но если нет, то помните об этом очистителе для стекол.Он сделан специально для мытья стекол дровяной печи.

5. Выбросьте пыль из ящика для золы

У нас есть ящик для золы на дне нашей дровяной печи. Это маленький выдвижной ящик, в который собирается пепел из деревянного ящика. Мне он очень нравится, потому что он дает пеплу место, где можно ненадолго остыть.

Так я не выбрасываю раскаленные угли с золой в ведро для золы. И они не попадают в мой сад (потому что именно так мы поступаем с нашей древесной золой.)

Это означает, что вам нужно регулярно опорожнять ящик для золы, чтобы он не переполнялся.

Однако, когда вы чистите плиту, ее обязательно нужно опорожнить. Таким образом, все в дровяной печи будет свежим и готовым к работе снова.

Убедитесь, что вы не забыли этот удобный ящик в процессе чистки дровяной печи. Кроме того, я рекомендую использовать вашу верную лопату из вашего пожарного комплекта, когда выливаете его в ведро, вместо того, чтобы пытаться просто выбросить весь ящик над садом.

Причина в том, что у ведер обычно есть крышки, которые не дают вам проследить древесную золу в вашем доме. На мой взгляд, в долгосрочной перспективе это просто создает меньше беспорядка.

6. Очистите пепельницу

Я очищаю нашу пепельницу ежедневно. Причина в том, что я сверхчистый человек и ненавижу повсюду пепел.

Конечно, я чищу ее, когда чищу дровяную печь. Это простая задача, заключающаяся в использовании кисти, которая идет в комплекте с моим набором огня. Я просто протираю им пепельницу и сметаю золу в ведро.

7. Сделайте уличный дымоход сверкающим

Этот следующий шаг требует принятия множества мер безопасности. Большинство наружных дымоходов находятся на крыше. С учетом сказанного вам понадобится лестница.

Плюс, неплохо было бы взять кого-нибудь с собой. Таким образом, они могут удерживать за вас лестницу, а также быть рядом на случай, если что-то случится, например, потеря равновесия или что-то в этом роде.

Затем снимите заглушку с дымохода. Затем, используя проволочную щетку для дымохода, пропустите ее внутрь дымохода.Это разрушит креозот, который скапливается внутри вашего наружного дымохода.

Тогда он приземлится в вашу дровяную печь и сгорит вместо того, чтобы забить дымоход. Выполнив это задание, пока не спускайтесь с крыши.

8. Очистите вентиляционное отверстие коробки зажигания

К нашему дымоходу прикреплен искровой короб. Он предотвращает попадание искр, вылетающих из дымохода, на нашу крышу и возникновения пожара.

Однако наш блок зажигания регулярно забивается, поэтому моему мужу приходится время от времени его чистить.

И он определенно очищается, когда мы тщательно чистим нашу дровяную печь. Итак, пока он находится на крыше, он берет щетку для дымохода и протирает ею внешние вентиляционные отверстия искрового ящика. Таким образом удаляются остатки, забивающие вентиляционные отверстия.

Таким образом, наш огонь сможет втягивать воздух, а не просто курить, потому что отверстия в вентиляционных отверстиях забиты.

Как упоминалось ранее, это очень простая часть процесса очистки, но она должна выполняться по мере необходимости, чтобы ваш огонь горел должным образом.

9. Соберите головоломку вместе

После того, как вы сделаете все эти шаги, пора собрать головоломку. Наденьте крышку на дымоход и будьте осторожны, когда будете спускаться с крыши.

Затем снова соберите дымоход в помещении. Помните, вы отметили, куда идут все винты и как дымоход был вместе в первую очередь?

Надеюсь, это упростит вам этот шаг.

Затем вы выбросите всю древесную золу в своем саду и промойте ведро для золы, чтобы оно оставалось красивым и чистым в ожидании повторного использования.Это также хорошее время, чтобы смазать камин маслом. Я использую кусок жирного или соленого мяса, чтобы смазать свое масло.

Однако можно использовать любое масло. Затем оставьте его у огня, чтобы он вылечился. Он сохранит ваш комплект красивым и сияющим. Помните, что вам нужно смазать набор маслом только в том случае, если он сделан из железа.

Наконец, если вы держите кастрюлю с водой или чайник на плите, чтобы воздух оставался влажным, сейчас самое подходящее время, чтобы это пополнить.

10. Подметите пол и загрузите дрова

Прежде чем вы будете готовы снова начать сжигать дрова в своей печи, вам нужно убедиться, что все вокруг печи также аккуратно.Это также вопрос безопасности, потому что, если слишком много предметов находится слишком близко к плите, вы напрашиваетесь на проблемы.

Используйте свою метлу и совок, чтобы подметать остатки золы вокруг печи. Затем переместите все, что может лежать вокруг вашей плиты, что потенциально может вызвать проблему.

Наконец, заполните деревянное кольцо. Я всегда использую это время, чтобы убедиться, что наши дрова, растопка и зажигалка заполнены. Кроме того, убедитесь, что ваш источник огня находится там, где он должен быть, и работает должным образом.

Также не забудьте в это время подметать кольцо для дров. Единственный недостаток сжигания дров — беспорядок.

Если вы останетесь наверху, то не сможете отслеживать его по всему дому. Что, я знаю, делает меня намного счастливее!

11. Смотри, как горит

Последний шаг к очистке дровяной печи — это зажечь новый огонь. Чистая дровяная печь не горит так же, как грязная. На самом деле начать немного сложнее, потому что на дне нет углей, которые помогли бы ему.

Так что наберитесь терпения, но добейтесь того, чтобы огонь разгорелся. Таким образом, вы увидите, что все работает правильно и ваша плита готова к работе в следующем сезоне.

Ну вот и все, что нужно почистить дровяную печь. Может показаться, что это много, но, честно говоря, это не так. В зависимости от скорости вы сможете очистить его сверху донизу примерно за час или около того.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания.Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:
Facebook Pinterest

Монтаж дымохода из многослойных труб

Дымоход — важный элемент и неотъемлемая часть котельной, каминного и печного оборудования, работающего на любом виде топлива. Среди большого выбора материалов для организации отвода продуктов сгорания большим спросом пользуются модульные изделия, так называемые сэндвич-трубы.В статье речь пойдет о том, как правильно собрать дымоход из сэндвич-труб.

Состав:

  1. Причины популярности многослойных труб для дымоходов
  2. Устройство дымохода из сэндвич-труб
  3. Сэндвич-труба
  4. Подготовительные работы и расчеты дымоходной системы
  5. Нюансы выбора
  6. Монтаж дымохода из сэндвич-труб своими руками
    • Как смонтировать дымоход из трубных бутербродов внутри дома
    • Монтаж дымохода из сэндвич-труб снаружи дома

Причины популярности многослойных труб для дымоходов

  • Эффективность монтажа.С помощью дополнительных элементов можно собрать канал любой сложности.
  • Пожарная безопасность. Благодаря специальному устройству внешний кожух воздуховода нагревается до минимальной температуры.

  • Высокая производительность, достигаемая за счет аэродинамики и продуманной конструкции, предотвращающей образование конденсата.
  • Дымоход из сэндвич-трубы подходит практически для любого отопительного оборудования.
  • Малый вес всей конструкции позволяет обойтись без фундаментального фундамента.
  • Работу можно выполнить своими силами, сэкономив на услугах специалистов. Готовые разрезы исключают ошибки и просчеты.
  • Эстетичный внешний вид. Канал может быть выбран из нержавеющей стали и окрашен в соответствии с каталогом RAL.
  • Довольно долгий срок службы. За этот параметр отвечают используемые материалы и правильная установка каждого элемента системы.

Устройство дымохода из многослойных труб

  • Такая система представляет собой две трубы разного сечения.Между ними располагается теплоизоляционный слой, чаще всего из базальтовой ваты, обеспечивающий быстрый прогрев дымохода, что, в свою очередь, позволяет избежать образования конденсата.

  • С помощью готовых секций можно построить канал без значительных трудозатрат. Благодаря тщательно продуманной конструкции соединений отдельных элементов гарантируется прочность и газовая плотность всей системы.
  • Однако не следует путать такие понятия, как пожарная безопасность и огнестойкость представленного модульного изделия.В связи с этим необходимо принять дополнительные меры — строго следовать инструкции, прилагаемой к каждому комплекту, а также соблюдать все нормы и правила пожарной безопасности.

Сэндвич-труба

Каждый элемент системы дымоудаления состоит из 3-х слоев:

  • для изготовления внутренней оболочки трубы, как правило, используются листы нержавеющей стали с полностью герметичным сварным швом;

  • В качестве теплоизоляционной прокладки используется базальтовая вата, реже — пенополиуретан.Толщина слоя 30-80 мм, плотность заполнения не менее 120 кг / м3. Материалы отлично выдерживают рабочую температуру дымохода, иногда достигающую отметки в 700 градусов;
  • Наружная труба изготовлена ​​из стали AISI 430, медных или латунных сплавов. Соединение выполняется с помощью лазерной сварки. Этот метод не нарушает гальванический слой оболочки.

В конфигурации дымохода, кроме прямых каналов, имеются тройники-переходники, устройство отвода конденсата и элементы крепления.Для удобства сборки дополнительно можно приобрести поворотные модули, а также точки доступа через крышу и крышу.

Товары разных производителей имеют общие конструктивные особенности. Различия заключаются в используемых материалах, толщине изоляционного слоя и температурном режиме в рабочем состоянии. На рынке также есть каналы, окрашенные порошковой краской практически в любой цвет.

Подготовительные работы и расчеты дымоходной системы

Перед монтажом дымохода из многослойных труб необходимо проверить отопительное оборудование на исправность и готовность к эксплуатации.После установки дымового канала устройство нельзя перемещать или регулировать. Агрегат должен быть прочно закреплен и устойчив. Если есть старый дымоход, его разбирают. Выход обогревателя тщательно очищается от копоти и копоти.

Расчет важных параметров при обустройстве дымоходного канала должен производиться специалистами. Многие домовладельцы отказываются их привлекать и пытаются решить все проблемы самостоятельно. Тем, кто впервые сталкивается с такой задачей, помогут следующие рекомендации:

  • диаметр многослойной трубы для дымохода выбирается в соответствии с выходом отопительного оборудования.Этот показатель обычно указывается в инструкции по эксплуатации агрегата;
  • Длина канала принимается не менее 5-6 м. Причем расчет ведется от решетки или горелки до верха трубы;

  • Уменьшите сопротивление продуктов сгорания за счет минимального количества оборотов. Оптимальный угол наклона колена — 45 градусов. Горизонтально расположенная труба должна быть не более 1 м в длину до следующей врезки.

На основании этих рекомендаций составляется схема всей дымоходной системы.Теперь можно смело переходить в специализированный магазин. Любители острых ощущений попадают прямо на рынок.

Нюансы выбора

Конечно, имеет значение марка производителя. Однако от подделки не застрахован никто. Простому обывателю сложно разобраться во всех тонкостях выбора. Поэтому несколько советов-советов не будут лишними.

  • Отправляясь в магазин, возьмите небольшой кусок магнита, обернутый шарфом или тонкой тканью. Если консультант утверждает, что это качественное изделие из нержавеющей стали, прикрепите магнит.Малейшее влечение будет для вас фактом, чтобы изменить мнение. Ткань здесь необходима для предотвращения царапания блестящего металла, тем самым позволит избежать конфликта с продавцом.
  • Заслуживает внимания толщина стенок трубы. Этот параметр должен быть не менее 0,5 мм. Чем толще сталь, тем надежнее и прочнее будет конструкция.
  • Проверьте все секции на наличие сколов, вмятин и других деформаций или повреждений. Форма каждого элемента системы должна быть ровной, а сварные швы — без перебоев.
  • Рекомендуется собирать несколько элементов конструкции прямо в магазине. Соединение должно быть прочным, не допускаются зазоры, свободное движение деталей.

Сэкономить на покупке, конечно, хочу. А вот с дымоходной системой дело обстоит иначе. На первом месте должно быть качество, а не цена.

Монтаж дымохода из сэндвич-труб своими руками

Для правильной, безопасной и долговечной эксплуатации двустенных дымоходов соблюдаются следующие правила:

  • общая длина канала должна быть не менее 5 м.Такая высота обеспечивает необходимую тягу;
  • труба должна быть выше плоской кровли на 0,5 м. Этот параметр соблюдается при возвышении над коньком с односкатной кровлей, если точка выхода канала из него составляет 1,5 м;

  • при высоте дымохода 1,5 метра и более и без возможности надежного крепления используются стяжные хомуты или опорная мачта;
  • для заделки стыков используются материалы с температурой эксплуатации не менее 1000 градусов;
  • участки стыковки труб с тройниками, отводами и другими элементами дымоходной системы усилены хомутами;
  • Каждые 2 м длины канала укрепляются специальными настенными кронштейнами.Для тройника монтируется консоль или опорная площадка. стены, балки, перекрытия и другие элементы конструкции из горючих материалов в местах соприкосновения с двустенной трубой изолируют или вмятины;
  • От отопительного прибора должен быть участок без какой-либо изоляции;
  • большая часть системы должна располагаться в помещении. Таким образом уменьшается разница температур, а значит, нагрев будет максимально эффективным;
  • Верх дымохода защищен головкой, дефлектором.

Сэндвич-труба дымохода своими руками видео

В процессе эксплуатации запрещено:

  • использовать секции дымохода для сушки одежды, обуви, веников и других предметов домашнего обихода;
  • разместить канал в непосредственной близости от легковоспламеняющихся материалов;
  • в качестве топлива строительный мусор, предметы с лакокрасочными покрытиями и т. Д.
  • для установки изделий из оцинковки в жилых комнатах и ​​помещениях с повышенным уровнем влажности;
  • Установить дымоходы из нержавеющей стали на угольные агрегаты.
Как смонтировать дымоход из трубных бутербродов внутри дома

Особой сложности в установке системы нет, важно соблюдать последовательность подключения каждой секции.

  • Процесс начинается с установки муфты на дымоходное отверстие отопительного агрегата.

  • К нему крепится тройник или горизонтальный отрезок трубы. Здесь модуль выбирается в зависимости от заранее подготовленной схемы системы.Нижняя часть тройника закрывается заглушкой, которую через определенный промежуток времени снимают для удаления сажи.
  • Сделайте в потолке отверстие для прохода вертикальной трубы. На этом этапе устанавливается переходная труба. Прямая труба пропускается со стороны мансарды или с улицы к подготовленному проему.
  • Оставшееся расстояние между швеллером и перекрытием утепляется огнестойкими материалами. Только после этого можно переходить к следующему этапу установки.Стоит отметить, что стыковка модулей в местах прохода через потолок запрещена.
  • Позже этот участок можно оштукатурить и закрасить или провести другие работы, чтобы замаскировать неприглядный вид.
  • Дальнейшие работы ведутся на чердаке и на крыше. Трубы дымохода опускаются сверху и состыковываются с нижними модулями. Такой порядок сборки обеспечит защиту от попадания конденсата в канал.

  • Если крыша плоская, то можно использовать простой лист оцинкованного металла, вырезанный по форме квадрата.Его кладут под накидку, чтобы влага не вытекла под дождем или талым снегом. Края обработаны герметиками.
  • Для наклонных конструкций можно приобрести специальный проходной узел — длессекер. Этот элемент изготавливается из пластика под определенным углом наклона. Некоторые изделия изготовлены из эластичных материалов, что делает их универсальными. Пластичность позволяет устанавливать на крышах с любым уклоном.
  • Наружную часть трубы венчает головной убор или так называемый зонтик.Роль этого элемента — обеспечить защиту от попадания в трубу мелкого мусора, снега, ледяного града, а также не дает птицам занять «теплое место» для гнездования.
Монтаж дымохода из многослойной трубы снаружи дома
  • Прием актуален при установке дымохода из многослойной трубы через стену. Такая конструкция позволяет сэкономить внутреннее пространство комнаты. Кроме того, в некоторых случаях невозможно проделать отверстия в межэтажном перекрытии или в самой крыше из-за их конструктивных особенностей.

  • Начало работ аналогично устройству канала внутри дома. К пусковой муфте прикрепляется горизонтальная втулка трубы или, при необходимости, используется колено с другим углом поворота.
  • В стене на выходе из дымохода проделывается техническое отверстие. Через него пропускается следующий раздел системы. Свободное пространство этой секции также заполнено теплоизоляционным материалом.
  • На улице конец трубы должен заканчиваться тройником с заглушкой в ​​нижней части.Для надежности под этот элемент устанавливается опорная консоль.
  • Перед тем, как приступить к вертикальной сборке канала на стенах, необходимо установить кронштейны с шагом 1,5-2 м.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
