Крепление канализационных труб. Виды крепежей — СамСтрой

Прохудившиеся трубы канализация способны в мгновение ока превратить дом или квартиру в помойку со всеми сопутствующими амбре и грязью. Вряд ли кому-топриятны протечки и отвратительные запахи. Нужно немедленно менять трубопроводы. Но как при этом произвести крепление канализационных труб, чтобы они прослужили максимально долго?

Материал креплений: пластик vs металл

Вертикальный стояк и горизонтальные трубопроводы внутридомовой системы канализации можно проложить внутри стен закрытой укладкой либо закрепить их на стенах и потолке. Первый вариант предусматривает штробление, которое сопровождается пылью и не во всех домах применимо. Использование специальных крепежей более практично.

Различные варианты крепления

При открытом монтаже трубопроводы крепят в обязательном порядке. Иначе они могут провиснуть под собственным весом и разгерметизироваться. Качество крепежа напрямую сказывается на долговечности системы канализации. Производители сточных труб выпускают самые разнообразные крепежи для монтажа. Все они делятся по материалу изготовления на две группы:

1.Металлические.

2.Пластиковые.

Крепления для труб канализации из металла прочнее пластиковых аналогов. Но прочность эта во многих случаях избыточна. Изделия из пластика сейчас выпускаются вполне надежные. Плюс пластиковые крепежи более эстетичны и презентабельны. Кроме того, они не покроются ржавчиной в условиях повышенной влажности санузла. Два основных варианта труб для внутренних систем канализации – чугунные и пластиковые. Нередко для чугуна подбираются крепежи из оцинковки, а для пластика- из полимеров. Во многом выбор между металлом и пластиком зависит от предпочтений хозяина жилища. Оба варианта позволяют надежно закрепить канализационные трубы под нужным уклоном как на стенах, так и на потолке. Однако металлические крепежи выглядят не столь изящно, как пластиковые, поэтому их чаще всего используют при монтажных работах в подсобках и подвалах.

Виды крепежей для канализационных труб

 Разновидности крепежей для фиксации сливов

Выбирая способ и вид крепления, необходимо учесть материал изготовления и диаметр трубопроводов канализации, а также длину закрепляемого отрезка. От этих параметров зависит вес, который должны выдержать крепежи.

Канализационные трубы можно закрепить с помощью:

-подвесов-крючков;

-кронштейнов;

-клипс;

-хомутов.

Первый вариант предназначен для крепления трубопроводов исключительно к потолку, второй — только к стене, а третий и четвертый могут использоваться в обоих случаях. Выбор держателей достаточно разнообразен, но самые ходовые и надежные – всевозможные хомуты.

Разновидности хомутов

Стандартный хомутный крепеж состоит из установочного узла и скобы-зажима, в которой фиксируется сточная труба. К несущим конструкциям он крепится с помощью дюбелей, саморезов, шпилек и анкеров. Зажимная скоба стягивается защелками либо винтовыми стяжками.

Схема хомута для крепления патрубков

Трубные хомуты в зависимости от предназначения делятся на:

1.Опорные.

2.Обжимные.

3.Направляющие.

Первые предназначены для крепления вертикальных стояков и подвешивания труб канализации под потолком. Вторые используются при обжатии стыков сливов и мест их соединения с фитингами. А третьи помогают зафиксировать трубы под требуемым наклоном и удерживать их в этом состоянии.

Большинство хомутных изделий имеет резиновую вставку, которая с одной сторону надежно обхватывает патрубок, а с другой позволяет ему слегка двигаться. Но есть варианты и без прокладок из резины. Выбор здесь зависит от способа и технологии монтажа канализационной сети. Жесткая и плавающая схемы крепления

Крепить канализационные трубы одним и тем же хомутом можно жестко с затягиванием зажимов до упора так, чтобы сливы нельзя было сдвинуть с места. Либо болты можно слегка оставлять не затянутыми, чтобы стояк мог “плавать” в крепеже.

Хомуты нужны для фиксации как горизонтальных, так и вертикальных труб

При нагреве и охлаждении трубные изделия из пластика слегка изменяют свою геометрию. Чтобы обеспечить их целостность, применяется плавающий способ крепления. В этом случае при линейном расширении трубопроводы не повредятся и не разгерметизируются.

Совет! Жесткий вариант фиксации сточных труб рекомендуется использовать только в отапливаемых помещениях с минимальными перепадами температуры воздуха.

Если канализация прокладывается в помещении без обогрева, то крепить трубы к стенам и потолку следует по плавающей технологии. Температура внутри будет изменяться в большом диапазоне, нагревая и остужая трубы. А они при этом не должны повредиться.

Монтаж труб канализации к потолку и стенам

Канализационная сеть состоит из разнообразных элементов, подвергающихся при эксплуатации вибрациям, температурным воздействиям и механическим нагрузкам. Существует целый набор правил, соблюдение которых при монтаже обеспечивает надежность работы всей системы.

Схема крепления к стене и потолку

При монтаже канализационных труб следует:

1.Произвести разметку на стенах с указанием мест крепления и оси уклона. З

2.афиксировать на стенах и потолке крепежи.

3.Уложить в держатели трубопроводы.

Крепление труб канализации с помощью хомутов предполагает минимальный просвет между стоком и стеной. Если требуется отставить там больший промежуток, лучше выбрать кронштейны либо крючки.

Важно! Только с помощью крепежей можно точно задать коллектору наклон в рекомендованные строительными нормами два–три градуса и обезопасить канализацию от засоров.

Расстояние между крепежными элементами зависит от диаметра стока и материала, из которого он сделан. Пластиковые трубопроводы достаточно легкие, для них крепежи на горизонтальных участках можно разносить на 1,5–2 метра. А для крепления чугунных канализационных труб держатели придется монтировать через каждые полметра.

Крепежи устанавливаются на изгибах и разветвлениях трубопроводов

Однако на практике крепление производится в местах разветвлений, соединений и изгибов, где коммуникации подвергаются самым сильным нагрузкам. Не стоит крепить канализационные трубы там, где мастеру удобнее всего. Размещение держателей должно максимально повышать надежность всей системы.

Прокладка коммуникаций в каналах

Чтобы можно было закрыть канализацию декором, в стенах пробивают штробы. Внутри них трубопроводы крепятся по вышеописанной технологии при помощи хомутов. При этом нужно учесть, что помех линейному расширению коллекторов не должно быть никаких.

Штробирование является довольно хлопотным делом, но зато при таком способе монтажа крепление коммуникаций получается более надежным. Трубы в этом случае держат не только крепежные элементы, но и края канавки в стене.

Чтобы закрепить чугунные и пластиковые трубы канализации, достаточно воспользоваться специальными хомутами с резиновыми прокладками. Монтаж их предельно прост и не требует специальных инструментов. Нужно лишь грамотно подготовить план разводки канализационных трубопроводов и обозначить на нем все места установки крепежей.

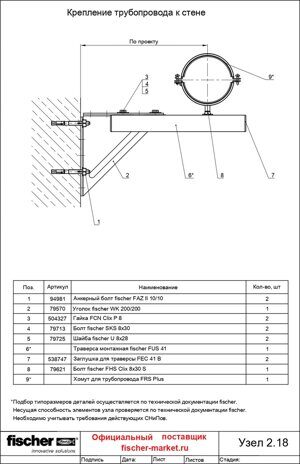

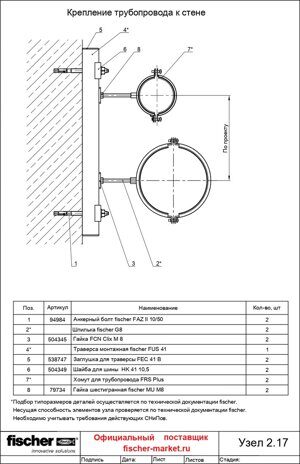

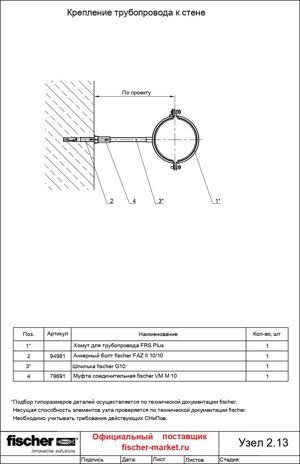

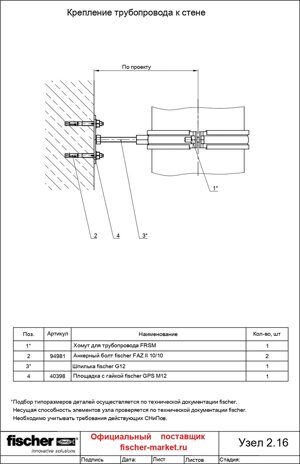

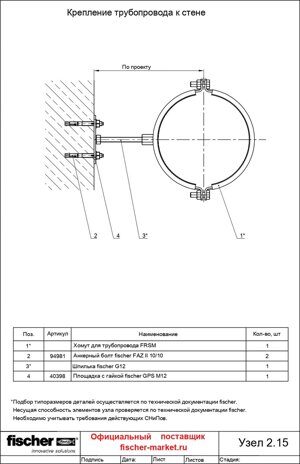

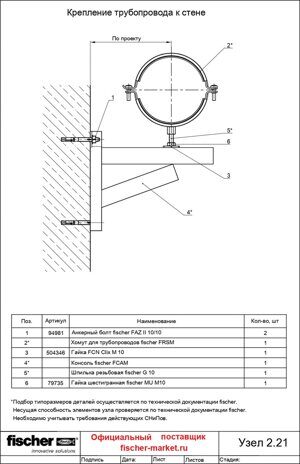

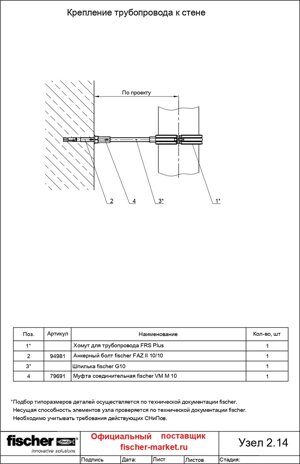

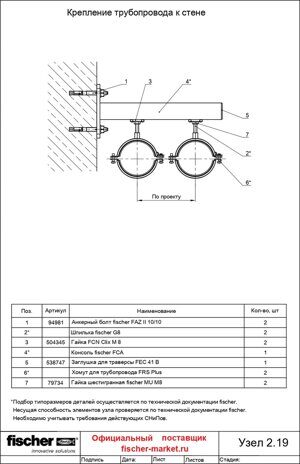

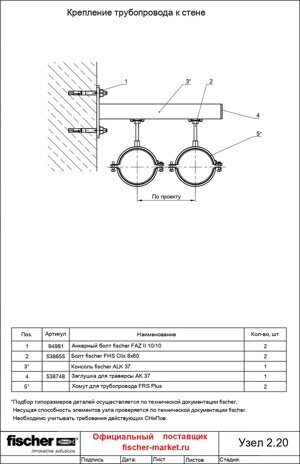

Узел 2.13 — 2.22 Крепление трубопровода к стене Монтаж трубопроводов Техническая информация

« Назад В статьях описываются крепежные узлы, используемые для установки трубопровода на стену и включают варианты их конструктивных схем, областей применения и комплектов изделий для монтажа. Узлы крепления для труб монтируют, исходя из технологией работ комплектов деталей для установки. Набор изделий в них зависят от: сечения и массы трубопровода; наличия изоляции, другого покрытия снаружи трубы либо их отсутствия; типа движущегося внутри магистрали вещества (жидкость или газ), его скорости, плотности, температуры, давления; месторасположения трубопроводной системы (в помещении или на открытом воздухе). Трубы круглой формы фиксируют на стенах горизонтально либо вертикально анкерными болтами FAZ. Причем таких точек крепление может быть от одной до трех. Трубу зажимают хомутом. А его устанавливают напрямую к стене либо же используя промежуточные элементы (консоли, траверсы). Эти детали, как правило, усиливают при помощи уголков или угловых элементов. Они позволят более равномерно перераспределить нагрузку, определяемую весом трубопровода (с перекачиваемой средой) и его крепления. Узел 2.13 Крепление трубопровода к стене Документация: Описание Одиночные линии горизонтальных неизолированных труб с небольшим диаметром монтируют на стену с помощью резьбовых шпилек. Такой вариант равномерно распределяет нагрузку по соседними крепежным узлам магистрали и исключает их разрушение при возникновении аварийной ситуации. Применяется для трубопроводов, по которым перекачивают воду, пар, природный газ с небольшой скоростью. Давление и температура этих веществ равны или превышают аналогичные параметры воздуха, окружающего магистральную трубу. Это могут быть системы отопления, подачи природного газа, питьевой или технической воды, отведения хозяйственно-бытовых стоков для жилых домов, офисов, складских и коммерческих комплексов, некрупных производств. Предварительно в стене сверлят цилиндрическое отверстие нужной длины, в которое вставляют анкерный болт серии FAZ и зажимают его, затягивая гайку. При этом резьбовая часть указанного крепежа выступает над вертикальной плоскостью стены. На нее плотно навинчивается соединительная муфта, в которую затем вкручивают шпильку с трубным хомутом модели FRS Plus. Комплектующие Производится из оцинкованной стали. Применяют в конструкциях узлов крепления, которые испытывают на себе значительные по величине вибрации или ударные нагрузки; находящихся под влиянием перепадов температуры воздуха, влаги и пыли. Хомут для трубы. Его внутренняя поверхность покрыта слоем виброизоляции. Состоит их двух половин с винтами, зажимающими трубу и быстроразъемного замка. Последний упрощает предмонтаж трубопровода и изменение его положения при эксплуатации. Анкерный болт. Служит для надежной фиксации шпильки с хомутом на стене. Резьбовая шпилька. Прочно удерживает на себе хомут. Соединительная муфта. Деталь в виде шестигранной гайки увеличенной высоты. С помощью шпильки связывает хомут и анкерный болт. Узел 2.14 Крепление трубопровода к стене Документация: Описание Вертикальную установку трубы без изоляции на стене можно сделать при помощи резьбовой шпильки. Этот вариант применяется потому, что соседние точки крепления размещают на стене одна над другой, причем расстояния между ними – относительно небольшие. По этой причине уменьшаются силы, которые действуют на каждый из крепежных узлов. Такой способ используют, если трубопровод обеспечивает транспортировку воды, технологических жидкостей, хозяйственно-бытовых стоков, инертного газа или воздуха под давлением. Их температура не отличается от окружающего трубу воздуха. А скорость движения ограничена, чтобы не создавать излишнего шума. Трубопроводы таким образом прокладывают на производственных предприятиях и в торговых центрах. В нужной точке массива стены выполняют отверстие, куда вставляют анкер-болт FAZ и разжимают при помощи его гайки. На болт накручивается удлиняющая муфта серии VM, а уже в нее – ввинчивают шпильку с трубопроводным хомутом FRS Plus. Комплектующие Изготовлены из стали, защищенной слоем цинка. Применяют для узлов крепления, монтируемых внутри помещения или на улице, на которые воздействуют влага, загрязнения, воздух с высокой или низкой температурой, удары либо вибрация. Хомут трубопроводный. Составлен из двух половин с винтами для зажима. Есть замок, который удобен для предварительного монтажа трубы и изменения ее положения при эксплуатации. Болт анкерный. Надежно фиксирует детали узла крепления на стене и передает ей все усилия. Шпилька. Служит для соединения трубопроводного хомута с муфтой. Муфта соединительная. Образует единую конструкцию узла крепления, связывая через резьбовую шпильку хомут с анкерным болтом. Узел 2.15 Крепление трубопровода к стене Документация: Описание Рассмотренный вариант крепления применим в случае наклонной либо горизонтальной установки трубопровода со средним и более диаметром. Магистрали фиксируют на несущем основании (стене) при помощи шпилек, ввинченных в монтажные площадки. Это подходит для труб, по которым перемещается пар, вода, воздух, другие жидкости и газы. Указанные вещества в таком случае обычно находятся под давлением, равным атмосферному, или избыточным. Это условие необходимо соблюдать для принудительной циркуляции. Так прокладывают магистральные системы в учебных заведениях, офисах и гостиницах. Для того, чтобы зафиксировать на стене установочную площадку GPS, сверлится два отверстия. Внутрь вставляют анкерные болты FAZ и раскрепляют путем затягивания гаек. При помощи последних деталей к стенке прижимают опорную пластину указанной выше площадки. В приваренную к ней гайку завинчивают шпильку с подсоединенным на конце хомутом FRSM под трубопровод. Комплектующие Стальные, защищенные оцинковкой. Используют для изготовления крепежных узлов трубопроводов, эксплуатируемых в атмосфере пыльного и/или влажного воздуха, воспринимающих ударные воздействия, вибрацию, испытывающих на себе перепады температуры и связанные с этим тепловые деформации. Хомут для трубы. Составлен из 2-х половин с антивибрационными прокладками и зажимными винтами. Болт анкерного типа. Необходим для фиксации всего узла крепления на стенку. Шпилька. Связывает трубопроводный хомут с монтажной площадкой. Установочная площадка. В ее составе имеется прямоугольная стальная пластина с продолговатыми отверстиями для анкеров. Такая их форма облегчит корректировку положения элемента. В центре листа – гайка на сварке и отштампованные (диагонально) ребра для жесткости. Узел 2.16 Крепление трубопровода к стене Документация: Описание Если трубопровод большого диаметра без изоляции нужно смонтировать на стене вертикально, применяется данный способ. Благодаря небольшому расстоянию между точками крепления удается равное распределение усилий между ними. Такой метод установки применим для магистралей, по которым циркулирует жидкость (вода, масло, спирт, нефтепродукты) или газ (водяной пар, воздух, аргон и т.д.). Температура этих веществ почти не отличается от окружающей, а давление – несколько выше, достаточное для побуждения к движению. Таким образом крепят трубы для кондиционирования, отопления, горячего/холодного водоснабжения в жилых многоэтажных домах, производственных зданиях, отелях. В массивной и прочной стене бурят два отверстия под анкерные болты типа FAZ и разжимают их. Затем на таком крепеже фиксируют опорную пластину установочной площадки GPS. В ее гайку закручивается резьбовая шпилька необходимой длины. С другой стороны на нее навинчивают трубопроводный хомут. Комплектующие Сталь, покрытая цинком. Подходят для деталей и узлов, испытывающих постоянное влияние значительной по величине вибрации, ударной нагрузки, влаги и загрязненных воздушных масс. Хомут для трубопровода. Служит для установки магистралей (диаметр от 124 мм) внутри помещения либо на открытых площадках. Снабжен двумя винтами для обжима и прокладкой из антивибрационного материала. Болт анкерный. Деталь, которая передает усилие от веса трубы (включая циркулирующее вещество) на стену. Шпилька. Нужна, чтобы закрепить хомут на пластине монтажной площадки. Площадка монтажная. Состоит из стальной пластины с отверстиями под анкерный крепеж и приваренной к ней гайки (резьбовое соединение). Узел 2.17 Крепление трубопровода к стене Документация: Описание Чтобы установить горизонтально на стене две параллельные трубы, часто применяют одну монтажную траверсу. Отличительная особенность рассматриваемого варианта – возможность лучше перераспределить нагрузку от трубопроводов на крепежный узел и несущее основание, т.к. магистрали отличаются по диаметру. Так монтируют коммуникации для воды, водяного пара, воздуха или других газов. Т.к. теплоизоляция на трубах отсутствует, то температура указанных веществ практически не отличается от окружающей среды. А давление – выше, что является фактором, побуждающим их к движению. Монтаж этих крепежных узлов выполняют чаще всего во вспомогательных помещениях торговых комплексов или производственных цехов для циркуляции теплоносителя, воды, удаления жидких отходов производства. Сначала в стенке выполняется два отверстия, рассчитанных на анкерный крепеж FAZ. Эти болты зажимают в материале, одевают на них монтажную траверсу FUS и прижимают ее к несущему основанию с помощью шестигранных гаек и шайб для шины HK. В консоль заводят пару гаек FCN Clix, в которые вкручивают шпильки (с хомутами FRS Plus). Чтобы исключить откручивание резьбы, имеются контргайки MU. Комплектующие Оцинкованная сталь. Предназначены для деталей узлов крепления трубопроводов и других коммуникаций, на которые при эксплуатации действуют солнечные лучи, пыль, воздух, насыщенный влагой, а также механические удары или вибрация. Анкер-болт. Прижимает к стене монтажную траверсу, надежно фиксирует ее вместе с остальными деталями крепежного узла. Шпилька. Прочно удерживает два трубопроводных хомута на траверсе. Гайка. Создает на шине траверсы точку крепления с внутренней резьбой для монтажа хомута. Траверса. Деталь, закрепленная на стене, которая удерживает хомуты для труб при помощи шпилек. Заглушка. Исключает скопление влаги, загрязнений внутри траверсы, а также травмы о металлическую кромку на торце. Шайба. Имеет отгибы, охватывающие шину траверсы и предохраняющие ее от замятия и других повреждений при затяжке гаек анкерных болтов. Хомут для трубопровода. Составлен из двух половин с виброизоляцией и зажимными винтами. Дополнен быстроразъемным замком для предварительного монтажа коммуникаций и их юстировки при эксплуатации. Гайка 6-тигранная. Предохраняет шпильку с хомутом от откручивания из гайки для шины. Узел 2.18 Крепление трубопровода к стене Документация: Описание Если нужно установить трубопровод при определенном расстоянии до опоры и одновременно обеспечить требуемую жесткость узла крепления, без варианта с консольным выносом не обойтись. При этом одиночную трубу без изоляции монтируют на траверсе, которая, в свою очередь, зафиксирована на стене при помощи уголка. Последний крепится к основанию двумя анкерными болтами. Из-за наличия этого дополнительного элемента крепежный узел – более надежный и прочный. Он подходит для труб, по которым транспортируются жидкости (вода, фреоны), воздух или газы (азот, пропан-бутан и т.д.). Их скорость варьируется, а давление должно быть достаточным для перекачки веществ с требуемым расходом. В стене выполняют два отверстия под анкерные болты FAZ, которыми фиксируют уголок WK. C ним при помощи двух комплектов (болт SKS + гайка для шины FCN Clix) соединяют траверсу. На нее через болт для шины FHS Clix устанавливают хомут для трубы FRS Plus. Оба торца траверсы закрыты при помощи пластмассовых заглушек FEC. Комплектующие Сталь с антикоррозионным покрытием (цинк). Используют для монтажа крепежных узлов труб, кабельных систем, на которые при эксплуатации действуют вибрация, удар, солнечная радиация и атмосферные осадки, разница температур воздуха, пыль и другие загрязнения. Болт-анкер. Удерживает на стене уголок, на котором закреплена монтажная траверса с хомутом для трубопровода. Уголок. По сути эта конструкция является угловой консолью, на которую опирается монтажная траверса. Гайка. Крепежная деталь в специальном исполнении для шины, которая способна прочно зафиксировать траверсу на уголке. Болт. Имеет стандартную шестигранную головку и служит для создания надежного резьбового соединения с гайкой для шины. Плоская шайба. Предотвращает деформацию и повреждение материала траверсы при затягивании резьбы. Монтажная траверса. Деталь, которая устанавливается на уголок, и служит для размещения хомутов под трубопроводы. Заглушка. Сделана из пластика. Придает траверсе эстетичный вид, предохраняет ее внутреннюю полость от влаги и пыли, а руки монтажников – от травм об кромку металла на торцах. Болт. Снабжен головкой т-образной формы и предназначен для фиксации хомута на шине траверсы. Хомут. Нужен для удержания трубопровода. Составлен из двух одинаковых половин, снабженных парой зажимных винтов. Есть быстродействующий замок, упрощающий процессы предварительного монтажа магистралей и внесения корректив в их положение при эксплуатации системы. Узел 2.19 Крепление трубопровода к стене Документация: Описание Пару неизолированных трубопроводов одинаково небольшого диаметра вывешивают на стене с помощью консоли. Последняя деталь для этой цели имеет опорную площадку. Это придает жесткость всей конструкции крепежного узла и позволяет полностью передать действующие на него усилия на анкерный крепеж, установленный в массиве стены. Такой вариант монтажа трубопроводной системы используют, когда по ней транспортируют воду, другие жидкости, воздух или газ, находящиеся под избыточным (относительно атмосферного) давлением. Указанный метод крепления допускается для циркуляции теплоносителя систем отопления или вентиляции помещений; хладагента для кондиционирования; аргона и углекислого газа для сварочно-сборочных производств. Для того, чтобы закрепить консоль, в стене просверливают два отверстия для анкерных болтов FAZ. Их крепят, разжимая цангу крепежа за счет затягивания штатных гаек. При этом над поверхностью несущего основания высвобождается резьбовая часть, на которой, в свою очередь, фиксируют опорную площадку консоли FCA. Затем на ней, применив гайки для шины FCN Clix, образуют две точки с резьбой. Они используются для подвески на шпильках хомутов под трубы. Страховку этих соединений от несанкционированного отворачивания гарантирует наличие шестигранных контргаек серии MU. Комплектующие Оцинкованная сталь. Используются в качестве деталей для узлов крепления, которые эксплуатируются в атмосфере влажного или запыленного воздуха, испытывают на себе влияние солнечного света, вибрационных и ударных нагрузок переменной интенсивности. Анкер-болт. Прижимает к стене опорную площадку консоли. Шпилька. Удерживает хомуты на шине консоли. Гайка шины. Нужна для того, чтобы получить на траверсе точку с внутренней резьбой. Консоль. Имеет шину с приваренной к ней опорной площадкой. В последней выполнены два удлиненных, взаимно перпендикулярных отверстия для анкеров. Это облегчит поворот консоли на небольшие углы или коррекцию ее по высоте. Заглушка. Закрывает внутреннее пространство консоли от пыли и воды, а также защищает монтажников от травм стальными кромками торца. Хомут. Удерживает трубопровод в нужном положении. Составлен из двух идентичных половин с виброгасящими прокладками и пары зажимных винтов. Предварительную установку трубы и смену ее положения при эксплуатации упростит имеющийся быстродействующий замок. Шестигранная гайка. Ее задача – полностью исключить вероятность откручивания шпильки с хомутом из гайки шины, законтрив это соединение. Узел 2.20 Крепление трубопровода к стене Документация: Описание Чтобы закрепить на стене две трубы одного сечения, не имеющих изоляции, вполне достаточно использовать консоль, состоящую из шины с приваренной к ней опорной пятой. Жесткость всех частей этой детали позволит беспрепятственно передать все усилия, действующие на крепежный узел с трубопроводом, через анкерные болты к несущей стене. Такой монтаж особенно удобен для магистралей, относящихся к одной и той же системе жизнеобеспечения домов, производственных помещений (холодильные склады) или офисных зданий. Это может быть подача и возврат теплоносителя системы отопления; холодной воды – для нужд вентиляции или кондиционирования воздуха; горячего водоснабжения. В таких случаях оба циркулирующих потока отличаются друг от друга по скорости движения, давлению и температуре. Сверлится два отверстия в материале стены для болтов анкерного типа FAZ, с помощью которых фиксируют опорную площадку консоли ALK. К ее шине на болтах FHS Clix притягивают хомуты трубопроводов FRS Plus. Комплектующие Сталь с оцинкованным покрытием. Применяются для установки линий трубопроводов, находящихся снаружи либо внутри помещений, которые превосходно выдержат действие ударов, вибрации и термических деформаций, запыленного или влажного воздуха, атмосферных осадков. Анкерный болт. Удерживает на стене консоль за опорную площадку. Болт для шины. Имеет головку из полипропилена, выполненную в форме буквы Т. Назначение – создание на консоли точек с наружной резьбой для фиксации хомутов. Консоль. Монтажный элемент, нужный для установки труб на стенку из кирпича, газобетона и т.д. Пробка-заглушка. Деталь из пластмассы, плотно закрывающая внутренность шины от грязи и влаги и предохраняющая руки от порезов о материал консоли. Трубопроводный хомут. Имеет две равновеликие части с зажимными винтами и виброизоляционными прокладками. А быстроразъемный замок нужен для предварительной установки коммуникаций или юстировки их положения. Узел 2.21 Крепление трубопровода к стене Документация: Описание Тяжелую трубу большого диаметра следует монтировать на стену при помощи узла крепления, включающего усиленную консоль. Она состоит из двух перпендикулярных шин и такой же укосины (кницы) между ними, связанных между собой сваркой. Причем тот отрезок, который при установке консоли параллелен несущей стене, имеет отверстия для анкерных болтов. Такая конструкция позволяет уменьшить усилия, нагружающие все стальные профили, и почти полностью передать их непосредственно на несущую стенку. Гайку для шины требуется для получения на этой детали отверстия с резьбой, куда вкручивают шпильку с хомутом для трубопровода. Как правило, по коммуникациям, установленным таким способом, перемещают жидкости или газы, имеющие значительный расход. Этому способствует достаточная площадь поперечного сечения трубопровода, а, следовательно, его небольшое гидравлическое сопротивление. Так поступают на предприятиях нефтеперерабатывающей отрасли, химических производствах, где необходимо перекачивать плотные и вязкие жидкости либо газы со значительным количеством примесей. Сначала для анкерных болтов FAZ в стене бурят два цилиндрических отверстия. Крепежные изделия раскрепляют внутри материала строительной конструкции и устанавливают на них консоль FCAM. Внутрь горизонтальной части консоли заводят гайку для шины и вворачивают в нее отрезок шпильки. Это соединение дополнительно контрится стандартной шестигранной гайкой. А на противоположный конец шпильки предварительно навинчен хомут для трубы. Комплектующие Оцинкованная сталь. Применяют в креплениях, испытывающих на себе влияние атмосферной влаги, воздуха с переменной температурой, загрязненного пылью, а также сильной вибрации или ударов значительной силы. Анкер-болт. Он разжат в стене и передает ей все усилия, которые действуют на трубу и ее крепление. Хомут. При помощи двух зажимных винтов надежно удерживает массивные трубы (диаметр от 124 мм и выше). Для сохранения работоспособности крепежного узла оснащен прокладкой из виброизоляционного материала. Гайка. Деталь, которая фиксирует шпильку на шине консоли. Консоль. Имеет конструкцию, усиленную приваренным под углом раскосом. В опорной шине выполнено два продолговатых отверстия, облегчающие регулирование этой детали по углу или высоте после окончания монтажных операций. Шпилька. Связывает хомут с шиной консоли. Гайка. Контрит шпильку, предотвращая ее отвинчивание. Узел 2.22 Крепление трубопровода к стене Документация: Описание Для крепления к стене одновременно двух неизолированных труб практикуют использование консоли со сдвоенной (в поперечном сечении) шиной, усиленной снизу угловым элементом, играющего роль кницы. Эти детали связаны между собой элементом для сквозного монтажа, а анкерные болты удерживают их на поверхности основания. Такая схема установки способна разнести усилие от веса узла крепления и трубопровода на три точки (по числу анкер-болтов). Две гайки для шины образуют на консоли пару отверстий с внутренней резьбой. В них вкручиваются шпильки с хомутами под трубопровод. Данный метод установки предпочтителен для коммуникаций, по которым циркулирует сжатый воздух, природный газ, вода или водяной пар. Монтируют трубы следующим образом. Под анкерные болты FAZ в материале стены пробуривают три отверстия. На двух крепежах устанавливают опорную площадку консоли FCA, а третий используют для фиксации ее углового элемента PSAE. Консоль связана с ним при помощи сквозного элемента PFCN. Далее на шину помещают ее гайки FCN Clix, в которые завинчивают пару шпильки. На последних устанавливают хомуты для труб FRS Plus. Комплектующие Производятся из оцинкованной стали. Ими оснащают крепежные узлы, подвергающиеся воздействиям атмосферных осадков, загрязненного либо влажного воздуха, термических напряжений, ударов и вибрации переменной интенсивности и направления. Анкер-болт. Смонтирован внутри стены. Прочно удерживает на несущем основании консоль и ее угловой элемент. Шпилька. Надежно удерживает хомуты для трубопроводов на консоли. При этом точно соблюдается требуемая дистанция до стенки и между осями соседних магистралей. Гайка. Полимерными крыльями зафиксирована на шине, образуя резьбовое отверстие под шпильку с хомутом. Консоль. Ее шина – сдвоенная, по поперечному сечению напоминающая букву H. В ее опорной площадке есть два продолговатых отверстия для анкеров. Это упростит при необходимости поворот консоли на небольшой угол или корректировку ее положения по высоте. Угловой элемент. Выполняет роль дополнительной опоры консоли, увеличивает ее несущую способность и надежность узла крепления. Хомут под трубопровод. Имеет две симметричные половины с виброизолирующими прокладками и зажимными винтами. Есть быстродействующий замок, который нужен при предварительной установке магистрали и для юстировки ее положения при эксплуатации. Шайба опорная. Применяется совместно с угловым элементом в месте его крепления к стене. Предохраняет сопрягаемые детали от вмятин и деформаций при затяжке. Элемент сквозного монтажа. Состоит из полимерной слайд-гайки специальной формы и шестигранного болта. Связывает угловой опорный элемент с шиной консоли. Гайка. Шестигранный крепежный элемент. Предотвращает самопроизвольное отворачивание резьбовой шпильки с хомутом из гайки для шины.

Крепление стальной трубы к стене, монтаж трубопровода из стальных труб

При устройстве любого трубопровода важно правильно его закрепить. От качества этой операции прямо зависит надежность любой будущей системы. При креплении стальных труб к стене нужно следовать правилам выполнения этой работы, выбирать качественные крепления, предварительно все рассчитать схему конструкции. Это позволит создать надежную систему коммуникаций, которая прослужит долго.

Виды крепежей

Стальные трубы крепят к стене, с помощью нескольких видов креплений:

• Специальных скоб.
• Кронштейнов.
• Хомутов необходимой конфигурации.

Все элементы подбирают обязательно с учетом наружного диаметра устанавливаемой системы, требованиям к внешнему виду магистрали, и возможно, частоты монтажа и демонтажа соединений, стыковки фланцев и всей конструкции.

Без надежных креплений нельзя проложить трубопровод. Сначала нужно выбрать подходящий для ваших условий элемент, и правильно выполнить сборку системы.

Металлические хомуты

Конструкция одинакова у крупных и самых маленьких хомутов, в комплекте есть:

Полукольца	Позволяют надежно зажать трубу. Два полукольца соединяются вместе болтами, они позволяют регулировать усилие сжатия.
Резиновые прокладки	Одевают на полукольца, служат, чтобы хомут плотно обжал трубу, снижают вибрацию, возникающую при перекачке жидкости.
Шпилька крепления	Приварена к полукольцу, на ней резьбы диаметром 8-10 мм, служит для монтажа трубопроводов. Длина может быть разной 80-180 мм. Приобретая хомуты нужно рассчитать требуемую длину этого элемента с учетом конструкции трубопровода.

Плюс этих изделий в длительном сроке службы и надежности, минус – неудобно скрыть с глаз внутри помещений.

Металлический хомут

Клипсы

Такие элементы знают множество людей, с их помощью монтируют в основном тонкие трубопроводы, отличаются тем что:

• При производстве используют полистирол – надежный и прочный материал, служащий долго, успешно противостоит внешним воздействиям.
• Изделия могут быть одинарными и двойными, конструкция ускоряет прокладку системы.
• Можно собрать требуемую конструкцию из нескольких элементов для прокладки разных веток (к примеру, трубопроводов с холодной и горячей водой) благодаря пазам на изделиях.
• Специальные клипсы способны удерживать трубы диаметром 15-50 мм.
• Устанавливают с помощью саморезов или дюбелей, что упрощает монтаж.

Зажимы для труб

Похожи на клипсы, у этих изделий есть свои особенности:

• Основное отличие – закрытый крепежный элемент, с его помощью вы фиксируете трубу, а не просто ее защелкиваете. Это увеличивает надежность, что важно на системах, расположенных вертикально.
• Производят 2 вида изделий, в первой саморез удерживает зажим удерживающий трубопровод и фиксирует крепление в стене. Во втором варианте защелкивающаяся часть отделена от самореза и, для демонтажа установленных стальных труб не требуется выкручивать винты.
• Существуют изделия, в которых дюбеля покупаются отдельно, они привлекают своей дешевизной.

Они дают возможность надежно фиксировать проложенный трубопровод.

Скобы

Изготавливают из оцинкованной стали, благодаря этому получаются долговечные изделия. Их применяют в тех местах, где важен срок службы и надежность. Обратите внимание на толщину скобы, толстый металл способен выдержать большие нагрузки:

• Классическая конструкция – выгнутая скоба с двумя лапками, с двух ее сторон сделаны проушины для установки на место. Самое важное – выбрать подходящий диаметр изделий.

Стальная скоба

• Второй вариант – скоба в виде Р-образного изделия, в нем 2 планки соединяются вместе и имеют одно отверстие для установки изделий. Они хорошо подходят для монтируемых водопроводов, гофр и так далее. Могут зажимать трубы диаметром 10-120 мм.
• Скобы с одной лапкой используются при незначительных нагрузках.

Изделия могут использоваться вместе с резиновой прокладкой для надежной фиксации и снижения возможных вибраций.

Выбор крепления трубопроводов

Проще и дешевле всего закрепить трубы неразборными скобами. Хомуты с установленной в них резиновой прокладкой будут стоить немного дороже, но их удобно ставить и в будущем можно демонтировать требуемую часть трубопровода, к примеру, для замены стальных труб, а после этого заново собрать систему. Кронштейны используют нечасто, в основном при устройстве сложных трубопроводов.

Укладывая стальные конструкции, не забывайте, что когда они наполнены водой, то весят много. Поэтому нужно выбирать приспособления, которые смогут выдержать общую массу магистрали. Важно правильно подобрать элемент, жестко соединяющий его со стеной, это может быть анкер или дюбель. Нужно учитывать общий вес системы и жидкости, перемещающейся по ней, и после этого разделить эту массу на число точек крепления. В результате вы получите вес, воздействующий на один анкер (дюбель).

Хомуты разного размера

Нужно принимать в расчет несущие качества материала стен. При монтаже трубопровода из стальных труб на стены из бетона, с надежностью проблем не возникнет. При креплении конструкции на стены сложенные из древесины, газоблока и подобных материалов, с низким усилием на срез или отрыв, придется покупать более мощные крепления. На таком материале желательно делать больше точек крепления системы для надежного крепления.

Советы по монтажу стальных труб

Установку трубопровода проводят, выполняя несколько обязательных правил:

• Вертикальную установку прокладываемой линии выполняют, используя больше крепежных элементов, по сравнению с установкой в горизонтальном положении.

Монтаж трубопровода

• При монтаже стальных труб небольшой толщины нужно делать больше точек фиксации, чем при установке больших изделий.
• На изгибе в нижней части закрепленной вертикально трубы, на участке где она переходит в горизонтальную, нужно закрепить дополнительный хомут. Недопустимо чтобы деформирующая нагрузка от вертикальной ветки системы, напрямую передавалась «лежаку».
• При установке стояка не превышающей 3м, крепления можно не ставить. Если система получиться длиннее 3 м, то по центру этажа нужно установить крепление.
• Трубы, идущие к отопительным приборам, нужно проводить, устанавливая крепежные элементы через 1,5м.

Выбрать подходящий шаг между отдельными креплениями на горизонтальных участках позволит простая таблица:

Сечение мм	Максимальное расстояние между опорами стальных трубопроводов в метрах
	Неизолированные	Изолированные
15	2.5	1.5
20	3	2
25	3.5	2
32	4	2.5
40	4.5	3
50	5	3
70.8	6	4
100	6	4.5
125	7	5
150	8	6

Эти данные позволят определить необходимое расстояние между отдельными крепежными элементами для труб разного диаметра.

Любые системы должны монтироваться с учетом температурного режима. При нагреве воздуха или при высокой температуре теплоносителя, металл неминуемо расширяется, от этого полностью не удастся избавиться, уложив армированные трубы. Сборка отопительной системы лучше выполнять с помощью скользящего соединения или пластиковых кронштейнов.

Требуемое пространство между точками опо­ры по данным СНИП

Подходящее расстояние между точками опоры трубопровода является важной характеристикой для эксплуатации системы. Точки, где установлены крепления, дают возможность равномерно распределить имеющуюся нагрузку, максимально снизить возможное напряжение. При прокладке тепломагистралей, удачно распределить температурную нагрузку.

Характеристики, приведенные в таблицах СНиП, содержат требования по допустимому свободному пространству между неподвижными опорами, с учетом предназначения системы. Эти данные обязательно есть в таблицах, которые существенно упрощают расчет системы. Не забывайте, что в таблице находятся не рекомендуемые данные, а конкретное расстояние соответствующие СНиП, на каком расстоянии, каких креплений и сколько должно быть установлено.

Данные СНИП

Выбор подходящих держателей прямо зависит от особенностей монтируемой системы и уровня будущей нагрузки на используемые элементы. Свободное расположение трубопровода требуется там, где возможен эффект расширения под воздействием высокой температуры. Подходящие крепления позволяют расширяющимся элементам свободно перемещаться при нагреве, но хорошо удерживать систему на поверхности стены.

Сантехнический крепеж: виды, использование

Для чего используется сантехнический крепеж?

Крепежные изделия для сантехники выделяют в отдельную группу крепежа. В их число входят:

Данные виды крепежа служат для надежной фиксации сантехники к горизонтальным и вертикальным поверхностям, фиксации труб – канализационных, водопроводных – и шлангов.

Виды сантехнического крепежа

Сантехнические хомуты

Наиболее рациональным и удобным способом закрепить трубы к стене или потолку является их крепление при помощи сантехнических хомутов с резиновым уплотнителем-прокладкой и анкерным болтом. При помощи анкера хомут надежно фиксируется в основе для крепления, затем труба зажимается болтовым соединением, а прокладка компенсирует температурные колебания и помогает гасить вибрации.

Преимущества использования сантехнических хомутов:

• Универсальность: данный вид крепежа можно подобрать для труб любых размеров и материалов
• Дозированное усилие: винтовое затяжное соединение позволяет варьировать усилие затяжки хомута, что особенно важно для пластиковых полипропиленовых труб (полипропиленовые трубы часто используются в качестве канализационных и труб водоснабжения горячей и холодной воды).
• Удобство: сантехнический хомут крепится на стены, пол, потолок при помощи анкерного соединения или к другой конструкции – например, к подвесам (кронштейнам).

Размеры и материал хомутов

Сантехнические хомуты изготовлены из оцинкованной стали и защищены от коррозии.

Прокладки в хомутах могут быть изготовлены из полихлорвинила, но наиболее часто используются резиновые накладки.

Размеры хомутов, как и труб, обычно указаны в дюймах и указываются на одном из колец хомута. Рекомендуется подбирать хомуты размером немного меньше диаметра труб, которые требуется закреплять при их помощи – на 2-3 мм. Хомуты малых размеров имеют шаг размеров в четверть, более крупные – в половину дюйма.

Сантехнические муфты

Чтобы ваша сантехника служила дольше и надежно фиксировалась в основе (деревянный пол или стены, полнотелый или пустотелый кирпич, бетон), не расшатывалась при использовании и не трескалась, важно правильно подобрать сантехнический крепеж.

Типы муфт

Муфты для сборки сантехнического оборудования (преимущественно труб) могут крепиться как при помощи одного, так и двух болтовых соединений – с поворотными шарнирами и без них. Чем больше точек крепления (две), тем надежнее соединение – поэтому предпочтение следует отдавать муфтам с двумя болтами. При соединении труб и сантехнического оборудования с переходниками важно обеспечить герметичность соединения – особенно при использовании деталей от разных производителей.

Типы соединений

Муфты затягиваются в результате завинчивания крепежных винтовых соединений. Для компенсации температурного сжатия и расширения используются соединения с пружинной гайкой, удерживающей сантехнический крепеж в фиксированном положении.

Для труб с высоким давлением используются специальные зажимы с предохранительным механизмом, предотвращающим внезапное ослабление соединения в результате вибрации или скачка температуры. Такие зажимы поставляются в корпусе, снабженном блокировочным замком.

Сантехнические шпильки – для чего нужны и какие?

Сантехническая шпилька – универсальное крепежное средство для сантехники (унитазов, раковин, ванн, биде и т.д.). С одной стороны она сделана как саморез, что позволяет легко вкручивать ее в любое основание. При этом для кирпича или бетона используют дюбель, вставленный в подготовленное отверстие, соответствующее диаметру шпильки. Если пол или стена деревянные, то рассверливают отверстие немного меньшего диаметра, в которое затем вкручивается шпилька.

С противоположной стороны шпилька имеет метрическую резьбу, используемую для крепления сантехники или сантехнических хомутов при помощи болтов соответствующего размера.

В середине шпильки имеется шестиугольный шлиц под ключ TORX, с помощью которого шпилька легко ввинчивается в основу для крепления.

Материал

Сантехническая шпилька разработана учетом высокой статической нагрузки, а также должна выдерживать вибрации и повышенную влажность воздуха. Для ее изготовления используют углеродистую сталь с классом прочности 4,8, а оцинкованное покрытие (его толщина – 8-10 микрон) надежно предохраняет изделие от коррозии.

U – образные болты — для чего они применяются?

U-образный болт (другое популярное наименование – «болт-скоба») – крепежное средство, применяющееся для фиксации труб – там, где необходимо обеспечить особо надежное крепление к стене, потолку и любой иной плоской поверхности (преимущественно металлической).

Конструкция болта с двумя направляющими, имеющими метрическую резьбу, легко производить монтаж и демонтаж изделия.

Изготовлены болты-скобы из нержавеющей стали марок А2 и A4, углеродистой стали и покрыты слоем цинка 8-10 микрон для защиты от коррозии в условиях увеличенной влажности.

Так как болт-скоба позволяет выдерживать усиленные нагрузки, он может применяться для крепления массивных сантехнических предметов и оборудования – шкафы, водонагреватели, трубы.

Резюме: выбор сантехнического крепежа зависит от материала и вида крепежной основы и вида изделий для крепления. Сантехнические хомуты используются для крепления полипропиленовых труб, воздуховодов; массивные трубы и оборудование крепятся при помощи сантехнической шпильки или болта-скобы.
