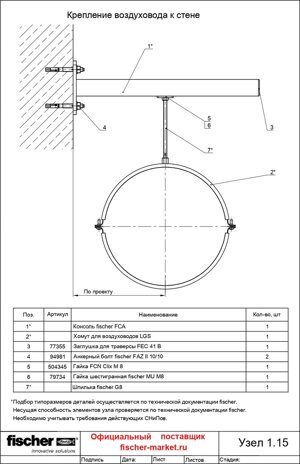

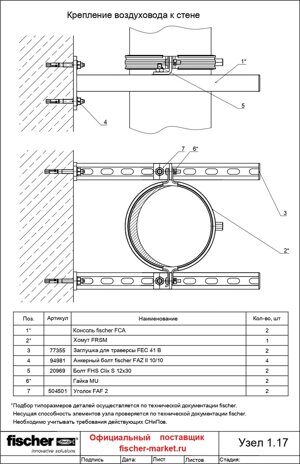

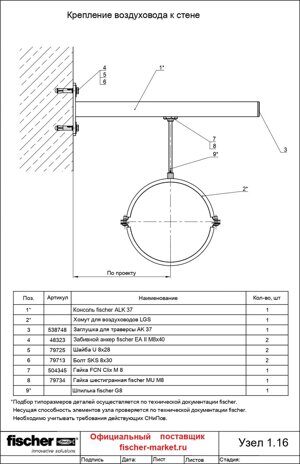

Как крепить вентиляционную трубу к стене – что для этого нужно, как выбирать и соединять воздуховоды, а также, как монтировать систему проветривания в курятнике?

Содержание

варианты фиксации, наращивание длины, инструкция к работе, особенности

Любое помещение требует оборудованной системы вентиляции, иначе в нем нельзя будет находиться, полноценно жить. При невозможности организовать естественную систему воздухообмена принимается решение о монтаже принудительной системы воздухообмена, частью которой является воздуховод. Крепление воздуховодов к стене производится различными способами. Существует два самых распространенных варианта: вертикально и горизонтально. Может встречаться вариант монтажа по наклонной линии, но он не является популярным. Чаще всего элементы укрепляют на стене, на потолке.

Расчеты и разработку проекта вентиляционной системы лучше доверять профессионалам в этой области, так как это очень сложный, серьезный комплекс мероприятий, но самостоятельно выполнить кое-что можно. А именно, произвести монтаж по разработанным и предоставленным планам, чертежам, на которых четко указаны места установки главных узлов.

Для производства труб применяют разные материалы, это может быть пластик, алюминий, сталь. Наиболее предпочтительными являются круглые сечения, потому что такая форма позволяет снизить аэродинамические потери. Из материалов больше отдается предпочтение стали, алюминию, как наиболее прочным, долговечным материалам.

Горизонтальная вентиляция

Как зафиксировать горизонтальную систему вентиляции?

Чтобы закрепить горизонтальную систему воздухообмена, потребуются металлические кронштейны в форме уголков. Их необходимо будет укрепить на стене, используя подкладку. Насколько глубоко потребуется вмонтировать в стену кронштейн, зависит от размеров трубы.

Если крепить детали оборудования нужно к колонне из железобетона, то используются для этой цели косынки из металлического листа, уголок, подкосы. Сначала при помощи дюбелей на колонне укрепляют косынку, уже к ней прикрепляют подкос, уголок.

Для прикрепления оборудования к плите из бетона потребуются специальные кронштейны, если колонна выполнена из металла, то траверсы, хомуты. Для прикрепления сооружения к балке потребуются металлические скобы.

Как зафиксировать систему воздухообмена, расположенную вертикально?

Крепление вертикальных воздуховодов к стене осуществляется с использованием опоры, состоящей из консоли, подкладки, хомута. Если необходимо закрепить оборудование на колонне из железобетона, потребуется использовать кронштейн.

Прежде чем приступить, нужно провести разметку мест установления крепежных элементов. Далее используется следующая инструкция:

  1. Первым делом нужно установить крепежные компоненты;
  2. На наружной стене укрепляют кронштейн, лебедку с блоками, подъемник;
  3. Конструкцию с растяжками собирают из необходимых частей;
  4. Устанавливают зонт;

    Крепления для вертикальной вентиляции

  5. Поднимают собранный элемент;
  6. С помощью растяжек выравнивают конструкцию, закрепляют ее в нужном месте;
  7. Объединяют с теми частями, которые были установлены ранее;
  8. Закрепляют.

Как нарастить воздуховод

Нарастить сооружение, размещенное вертикальным образом, можно несколькими вариантами: нарастить снизу, нарастить сверху, использовать метод выдавливания.

Наращивание конструкции снизу применяется, если осуществляется крепление воздуховода к наружной стене либо в шахте. Для этого понадобится применить подъемный механизм. Его трос будет протянут вдоль стены либо спущен по шахте. Чтобы зафиксировать крепеж, потребуется использование подъемника. Сборка деталей вентиляции производится по частям. Звенья поднимают при использовании троса лебедки к месту фиксации, там закрепляют, присоединяя к каналу, имеющемуся в наличии. Также в порядке очередности производится монтаж всех остальных деталей системы вентиляции. После завершения всех работ лебедку снимают, проводят фиксацию последнего элемента вентиляции с зонтом.

Если грузоподъемность приспособлений недостаточна фрагментам вентиляции, то применяют способ наращивания сверху. Собирают каждый фрагмент методом, который был описан выше. Собранные крупные фрагменты соединяют между собой методом наращивания сверху. Для этого каждую часть требуется предварительно укреплять на опорах. Второй фрагмент сооружения устанавливают на место, размеченное соответственно проекту. От этого фрагмента протягивают к первому куску канат лебедки. Освобождают от фиксирующих деталей вторую часть, монтируют ее возле первой.

При помощи подъемного механизма канат натягивают, разгружая первый кусок конструкции от крепления. Производят подъем, крепят ко второму фрагменту, фиксируют на постоянных опорах, убирают подъемник. Продолжая действовать по этой схеме, можно нарастить конструкцию до той длины, которая требуется соответственно проекту.

Метод выдавливания применяется, если необходимо осуществить монтаж деталей вентиляции, размещенной вертикально в шахте или через отверстия, которые находятся в кровле зданий.

Для этого метода потребуется установить два подъемных механизма с блоками, а в самой стене производится установка средств крепления воздуховодов. Из частей монтируется необходимый фрагмент. Далее, к нижнему фланцу собранной части необходимо прикрепить плиту с петлями, для того чтобы завести в нее тросы от подъемного механизма. Далее необходимо поднимать полученную конструкцию при помощи лебедки вверх, пока над крышей сооружения не будет виден верхний фланец собранного фрагмента.

Нужно проследить, чтобы над уровнем крыши он выступал не более, чем на 0,45 метра. На необходимой высоте производят установку фрагментов трубы с зонтом, соединяют его с крышей при помощи тросов.

Для проведения работ потребуются специальные инструменты:

  1. Защитные перчатки;
  2. Фломастер для нанесения разметки;
  3. Нож;
  4. Бокорезы;
  5. Шуруповерт;
  6. Дрель;
  7. Плоскогубцы;
  8. Кисти.

Наращивание воздуховода

А также могут потребоваться следующие материалы: несколько видов ленты (ПВХ, алюминиевая, акриловая, силиконовая, матерчатая), мастика, герметик и хомуты для крепежа.

Хомуты – это специальные соединительные элементы, использование которых позволяет легко скрепить детали трубы. Они могут быть как с резиновым профилем, так и без него. Подходят как для вертикального крепежа, так и для горизонтального. Бывают из разных материалов.

Какие используют способы для фиксации

Выбор типа монтажа и особенностей крепежа обусловлен сечением отверстия (круглое или квадратное) и местом крепления оборудования (шахта или стена дома).

Для крепежа применяют:

  • Кронштейн в виде уголка, элементы конструкции скрепляются с уголком шурупами, винтами;
  • Кронштейн в виде буквы Z. Лучше всего он подходит для сечения прямоугольной формы. Скрепляются элементы также с применением винтов или шурупов;
  • Шпильки и профиль. Для обеспечения дополнительной звукоизоляции возможно использование резинового профиля;
  • Перфолента. Наиболее подходящий вариант для того, чтобы зафиксировать воздухообменник в виде круглой трубы. Для выполнения такого вида фиксации выполняется петля, затем производится ее крепеж к болту в тех местах, где элементы вентиляции соединяются между собой. Преимуществом этого варианта фиксации является его дешевизна, но есть у этого варианта и недостаток, нет достаточной жесткости, поэтому труба может вибрировать;

    Хомуты для крепления воздуховодов

  • Хомуты для крепления хорошо дополняют фиксацию с помощью перфоленты, позволяют значительно снизить уровень шумности. Этот метод обладает ограничениями в применении, подходит для труб диаметром, не превышающим 20 см;
  • Хомут, дополненный шпилькой;
  • Анкер. Для такого варианта фиксации требуется отверстие, выполненное заблаговременно, шпилька;
  • Траверс в сочетании со шпилькой. Наиболее подходящий вариант для фиксации трубы с прямоугольным сечением и большого размера. Опора воздухообменника при таком варианте приходится на траверсу;
  • Металлическая балка со струбциной и закрепленной на ней шпилькой.

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов.

Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Монтаж вентиляции: правила установки, необходимый инструмент

Время чтения: 8 мин.

В современных квартирах, домах и офисных помещениях необходимо поддерживать соответствующую температуру, влажность и чистоту воздуха. Правильно организованный и установленный крепеж для вентиляции обеспечит комфортное пребывание в помещении.

Общие правила по монтажу воздуховода

крепеж-первый абзацКаждое крепление воздуховодов должны отвечать общим требованиям, которые соответствуют нормативной документации, так называемый ГОСТ крепления воздуховодов:



Акт нормативный Название документа
СП 60.13330 Отопление вентиляция и кондиционирование
СП 73.13330.2012 Внутренние санитарно-технические системы зданий



Наряду с требованиями, указанными в общепринятой документации имеются предписания производителей воздушных каналов по установке.

Обязательные правила воздуховодных систем

  1. Монтаж систем вентиляции гибкого типа осуществляется с помощью полного распрямления.
  2. Установленная конструкция не должна провисать. Из-за провисания снижается давление.
  3. Канал систем вентиляции  должен быть обязательно заземлен. При эксплуатации образуется электричество статическое.
  4. При планировании проекта и входящих элементов систем необходимо учесть аэродинамику. Она возникает внутри конструкции при движении воздуха.
  5. Гибкие вентиляционные отводы не должны применяться на вертикальных двухэтажных участках.
  6. Жесткие вентиляционные отводы  должны устанавливаться в подвальных, цокольных помещениях.
  7. Если при установке была повреждена конструкция вентиляции, то ее нужно заменить новой. Это также относится и к теплоизоляции снаружи.
  8. Если система вентиляции проходит сквозь конструкцию зданий, нужно обязательно использовать металлические переходники и гильзы.
  9. При установке соединения, участки вентиляции должны иметь радиус поворота больше как минимум два диаметра. Иначе аэродинамические свойства канала понижаются.

Нормативные расстояния по отношению к строительным конструкциями инженерным коммуникациям

Наряду с правилами монтажа вентиляции есть ограничения, связанные с дистанцией инженерных и строительных строений. При них крепление воздуховодов вентиляции не допускается:

  • между потолком и вентиляционной коммуникацией округлого типа — 100 мм, между стенами – 50мм;
  • строение прямоугольных воздуховодов и колонны из железобетона должны быть на расстоянии:

— 100 мм при стороне вентиляции 400 мм;

— 200 мм при стороне вентиляционной системы от 400 до 800 мм;

— 400 мм при стороне вентиляции от 800 до 1500 мм.

  • расстояния между коммуникациями и вентиляцией должно как минимум 250 мм;
  • дистанция между кабелями электричества и вентиляцией должна составлять 300 мм;
  • на дистанции не менее одного метра должны проходить строительные элементы и стыки систем вентиляции.

Способы крепления воздуховодов

Способы крепления воздуховодовКрепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

  • с помощью хомута и шпильки происходит крепление воздуховодов к стене;
  • благодаря перфоленте, хомут здесь не понадобится;
  • при помощи хомута для крепления воздуховодов и перфоленты.



Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

  • профиля z-образной формы и шпильки;
  • L-образного профиля и шпильки;
  • траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.



Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

  1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
  2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Монтаж прямоугольного воздуховодаНе везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

  • скоба более 900 мм при двадцати миллиметровых фланцах;
  • скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

  • для 20-мм стыков используется от 700 мм;
  • для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.



Монтаж гибкого воздуховода

Монтаж гибкого воздуховодаМонтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки. Различают три вида установки систем:

  1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
  2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.
  3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

  1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
  2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
  3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
  4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.Монтаж изолированного воздуховода

ВАЖНО!

Соединение двух частей системы только хомутом, без алюминиевого скотча не дадут желаемого результата. В процессе использования кондиционера место соединения из-за конденсата намокнет и придёт в негодность.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

  1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
  2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
  3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Техника безопасности при монтаже воздуховода

Техника безопасности при монтажеКаждая установка в строительстве должна руководствоваться нормативными документами. При монтаже вентиляции монтажники оборудования руководствуются ОСТ 36-108-83, который трактуется так «Монтаж систем кондиционирования воздуха и вентиляции». Требования безопасности». В указанном акте описаны «догмы» техники безопасности. Отражены показатели гигиены и санитарии. Также освещены требования к охране окружающей среды.

Данный документ обеспечивает безопасность всех членов команды, исполняющих свои должные обязанности при монтаже. В акте представлен большой список важных замечаний для осуществления трудовой деятельности на рабочей площадке:

  • обеспечение сотрудника специальной одеждой, обувью и СИЗ;
  • прописан график рабочего дня и время отдыха;
  • состояние освещенности на участке работы;
  • недопущение «зевак» в зону монтажа.

Техника безопасности не может обойтись без средств пожаротушения на участке установки оборудования. Обязательно на участке монтажа должны быть медикаменты первой необходимости для оказания пострадавшему помощи.

Согласно данному документу каждый участник бригады монтажников должен иметь допуск на объект. Допуск разрешается после инструктажа, касательно того или иного объекта. Освещаются вопросы безопасности и оказания первой медицинской помощи.

До того, как начнется установка вентиляционного оборудования, должен быть согласован план монтажа и наличие всех узлов и составляющих, необходимых для монтажа.

Наряду с этим нормативным документом специалисты установки также должны руководствоваться технологической картой монтажа воздуховодов. Наряду с вышеперечисленными моментами работы на объекте установщикам могут быть проведены дополнительные инструктажи, если этого требует производственная необходимость — работа на высоте, с лебедками и гидравлическими подъемниками. После данного инструктажа сотруднику вручается документ, удостоверяющий полученные знания, касательно работ в особых условиях.

Типы и виды воздуховодов

Для движения воздуха используют общепринятые системы вентиляции. Другими словами, это обычные трубы. Их различают по материалу производства, жесткости и по представленной форме.

Материал, из которого изготавливается канал-лист из металла. Их различают по характеристикам и применимы в разных ситуациях:

  1. Тонкие листы 05-1,0мм подойдут для воздушных направлений с относительно холодным потоком до 80 градусов и не более 60% влажности. В таком случае подойдет холоднокатаная оцинкованная сталь.
  2. Листы в диапазоне 1,5-2,0мм применимы для больших температурных потоков и показателей влажности. Здесь применимы листы из стали углеродистой и нержавейки.
  3. В зданиях, где есть присутствие газов и паров применяют вентиляционные системы из металлопласта, алюминиевых соединений. Защитный слой конструкции обеспечит нужную защиту.
  4. В быту применяются вентиляции из полипропилена, стеклоткани.

Типы и виды воздуховодовЖесткость — это показатель, помощью которого все воздуховоды различает на:

  1. Гибкие, которые в свою очередь бывают каркасные и бескаркасные. Они представляют собой гофрированный рукав. Они применяются для коротких воздушных систем. Прекрасно заменяют угловые отводы. Они растягиваются и сжимаются много раз. Спираль из стали покрыта синтетическим материалом и алюминиевой лентой. Они не теряют свои свойства.
  2. Полужесткие немного плотнее. В их основе лежит двухстороннее алюминиевое покрытие с прослойкой из минеральной ваты изнутри. Также присутствует проволочный каркас. К полужестким системам относится труба из штрипса алюминиевого. Ее растянуть можно будет только один раз. Она прекрасно подойдет в системах отведения дыма, выдерживает 700 градусов.
  3. Жесткие вентиляционные каналы применимы в производственных помещениях. Они прочны и надежны. Бывают как спирально-навивными, так и прямошовными. Герметичность стыков обеспечивается на высшем уровне.

Формы вентиляций в основном монтируются округлых и квадратных типов. В иных случаях устанавливают плоские системы. Они применимы только из-за особенности помещений в доме. В практике можно встретить прямоугольные и овальные каналы. Система круглой формы по себестоимости дешевле квадратной. Она значительно легче и отличается своей гибкостью. Легкая установка, тихая работа и герметичность – выбор большинства заказчиков. Прямоугольные трубы используют для экономии пространства, в маленьких помещениях – удачный вариант.

Выбор воздуховода

Для того чтобы подобрать нужную систему вентиляции, необходимо обратиться к специалистам. Инженеры точно спроектируют будущее воздушное направление в канале, учитывая все факторы. Они примут оптимальное решение по вопросу диаметра воздуховода и материала, из которого будет вентиляция.

Жесткость

При проекте знаний производственного значения, общедомовой вентиляции строящейся многоэтажки применяют системы жесткого типа. К ним применим:

Нормативный документ Название документа
ВСН 353-86 Проектирование и применение воздуховодов из унифицированных деталей
ТУ-36-736-93 Воздуховоды металлические

Материал

Если температура движения воздуха до 80 °С и влажность 60 % используют системы:

  • из тонколистовой оцинкованной стали холоднокатаной, толщина которой 0,5-1,0мм;
  • из горячекатаной тонколистовой стали, толщина которой 05-1,0мм.

Если уровень влажности и температуры выше отмеченных, то в этом случае используют каналы из нержавейки.

Если в воздухе присутствуют частицы газов, паров, то используют канал из металлопласта. В случае необходимости герметичность достигается согласно нормативному документу ТУ 36-736-93 по классу «Н» и по классу «В» по EVROVENT 2/2.

Изоляция и звукоизоляция воздуховода

Изоляция нужна для защиты системы от скапливания влаги, которая может образоваться в результате эксплуатации. Она преимущественно используется для защиты вентиляционных каналов на улице, в прохладных помещениях. Такой канал не  монтируют в домах и офисах, но применять можно иногда, при желании.

Звукоизоляция в основном применяется в офисных помещениях и для помещений в доме. Благодаря звукоизоляции не слышно шума потоков воздуха в жилых помещениях.

Расчет воздуховода

Для правильного расчете сечение воздуховода профессионалы оценивают длину системной магистрали. Просчитывают необходимый объем воздухообмена. Расчет сечения выглядит так:

S (площадь сечения вентиляции)=L(нужный объем воздухообмена)/3600*V(скорость движения в системе)

В формуле 3600 — фиксированная величина

Чтоб вычислить диаметр вентиляции, прибегают к следующему:Формула

Размер воздуховода формы прямоугольника можно вычислить:

S=A*B, где А,В — ширина стен воздуховода.



Для установки выбираются трубы и короба, которые соответствуют и немного превосходят полученные данные.

Стандарты расходов воздуха указаны в таблице:

Таблица расчета вентиляции



правила монтажа и схемы установки

Современные офисы‚ жилые дома‚ промышленные здания нуждаются в обеспечении нормального воздухообмена и в устройстве полноценной вентиляции. Для сооружения организованной системы производится монтаж воздуховодов. Устанавливают их и внутри строений‚ и снаружи. Но полноценная система вентиляции нужна и дома, вы с этим согласны?

Зная принципы обустройства системы и нюансы соединения воздуховодов в определенной последовательности‚ удастся создать функциональную вентиляционную сеть. Но как правильно это сделать? Давайте разбираться вместе – в этом материале рассмотрены разновидности воздуховодов, использующиеся при создании вентсистем.

А также подробно разобраны особенности монтажа гибких и жестких каналов. Статья для наглядности дополнена тематическими фото, схемами, подробными видеоинструкциями по установке и креплению воздуховодов.

Содержание статьи:

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при в домах‚ сети воздуховодов образуют и кондиционирования‚ с их помощью подключают промышленные и ‚ используют в .

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Галерея изображений

Фото из

Воздуховоды используются для формирования направленного потока воздуха, перемещаемого для подачи или отвода из помещения по каналам

Устройство систем вентилирования с воздуховодами производится преимущественно в промышленных цехах пищевой и химической промышленности, в автосервисах и мастерских, работающих с горючими и токсичными веществами

С помощью воздуховода вытяжка подключается к вентиляционной системе для отвода отработанного воздуха за пределы помещения

Воздуховодные каналы приточных систем вентилирования оснащаются решетками, через которые свежий воздух поставляется в помещение

В бытовых условиях воздуховоды чаще всего используются на кухнях при устройстве принудительной системы с вытяжкой

В частных домах воздуховоды используют в системах вентилирования наземных и подземных конструкций. В основном их ставят там, где требуется искусственно стимулируемая система вентиляции

Если дверные и оконные проемы бань, квартир, загородных домов выполнены с использованием герметичных пластиковых конструкций, устройство вентиляции с воздуховодами просто необходимо

Воздуховоды прокладывают как открытым способом, так и скрытым, т.е. с размещением их в коробах, в строительных конструкциях, за фальш-потолками или в перегородках из гипсокартона

Канальная система вентилирования

Вентиляция предприятия пищевой промышленности

Подключение воздуховода к вытяжке

Решетки на воздуховодах приточной системы

Пластиковый воздуховод на кухне

Воздуховод в подвале частного дома

Воздуховоды с вытяжкой в предбаннике

Прокладка воздуховодов за фальш-потолком

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлический воздухопроводМеталлический воздухопровод

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Воздуховод гибкий Воздуховод гибкий

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном .

Варианты монтажа гибких и жестких воздуховодовВарианты монтажа гибких и жестких воздуховодов

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.

Для круглой трубы диаметр находят из формулы:

D = √4S/π

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.

Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.

В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

Таблица для расчетов сечения воздуховода для монтажа вентиляции Таблица для расчетов сечения воздуховода для монтажа вентиляции

Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в .

Особенности монтажа воздуховодов

Независимо от вида и возлагаемых на вентиляционную систему функций основную задачу, заключающуюся в транспортировке воздуха‚ выполняют в ней каналы для транспортировки воздушного потока. Изо всех работ по монтажу системы самым сложным моментом является установка воздуховодов.

Даже при грамотно выполненном расчете‚ нарушив технологию‚ никогда не выйдет создать систему‚ работающую без сбоев.

Кроме основных задач‚ вентиляция может выполнять и ряд дополнительных функций:

  • осуществлять контроль чистоты поставляемого в помещение воздуха;
  • поддерживать заданный процент влажности;
  • освобождать от всяких примесей воздух‚ удаляемый из здания.

При устройстве нужен всего один воздуховод. В потребуется прокладка двух независимых воздуховодов для того‚ чтобы по одному из них поступал в помещение чистый воздух‚ а по другому уходил использованный.

Вентиляционный канал механической системы Вентиляционный канал механической системы

Прокладка каналов для приточной, вытяжной и комбинированной вентиляции производится в соответствии с общими правилами. Устройства, побуждающие движение воздуха устанавливаются либо на входе в систему, либо на выходе из помещения

Общие правила монтажа

Существуют документы, в которых прописаны требования к монтажу и работе воздуховодов. К ним относятся СП 60.13330 и СП 73.13330.2012. Первый называется «Отопление‚ вентиляция и кондиционирование» а второй — «Внутренние санитарно-технические системы зданий».

Кроме того‚ производители‚ выпускающие воздуховоды‚ прилагают к ним свои инструкции.

К требованиям, подлежащим неукоснительному исполнению‚ относятся:

  1. Полное растяжение гибких воздуховодов при их установке.
  2. Отсутствие провисаний во избежание потерь давления.
  3. Обязательное заземление т.к. магистраль имеет свойство копить статическое электричество.
  4. Не планировать монтаж гибких и полужестких воздуховодов, если вертикальный отрезок системы представляет собой трассу, охватывающую больше чем 2 этажа.
  5. Устанавливать исключительно жесткие трубы в цокольных этажах‚ подвалах‚ в конструкциях из бетона‚ в местах контакта с грунтом.
  6. На этапе проектирования и при монтаже гибких и прочих воздуховодов следует учитывать тот момент, что в работающей системе вентиляции траектория воздуха представляет из себя спираль.
  7. На поворотах закладывать радиус‚ равняющийся минимум двум диаметрам трубы.
  8. Через стены воздуховод проводить, используя специальные гильзы из металла и переходники.
  9. Поврежденный при установке воздуховод‚ подлежит обязательной замене.

Наиболее часто воздуховоды крепят к стенам‚ потолку‚ в пространстве между потолочными фермами. Неизменным остается то, что центра воздуховодов и плоскости конструкций должны оставаться параллельными по отношению друг к другу.

Нормативами регламентируется и минимальная дистанция от воздухопровода до других конструкций.

Таблица для расчетов воздуховода для монтажа вентиляцииТаблица для расчетов воздуховода для монтажа вентиляции

Минимальные расстояния можно взять из таблицы. Необходимо учесть, что при пересечении воздуховодами строительных конструкций все соединения должны быть удалены от точек прохождения не меньше чем на метр

При прокладке воздуховодов возможны 2 варианта. Первый — объединенные трубы составляют систему с общей отводящей трубой. Второй — каждое помещение имеет индивидуальный воздуховод.

Виды соединений жестких воздуховодов

При монтаже системы вентиляции рекомендуется делать как можно меньше соединений. Объединяют воздуховоды при помощи фланцевого и бандажного крепления.

В первом случае фасонные элементы и концы труб дополняют фланцами, затем соединяют с использованием саморезов‚ при помощи клепок, располагая их через каждые 200 мм‚ или применив сварку. В качестве уплотнения для фланцев практикуют использование резиновых прокладок.

Изготовление фланцев — процесс сложный и не очень выгодный для производителя.

Фланцевые соединения воздуховодовФланцевые соединения воздуховодов

За формирование фланцевых соединений не стоит браться, не имея опыта в выполнении подобных работ. Если взялись, делать их лучше на земле, а затем подвешивать уже готовую конструкцию

Бандажное или бесфланцевое соединение более выгодно как в финансовом плане‚ так и по затратам времени. Оно предусматривает наложение на стык бандажа‚ представляющего собой тонкие металлические полосы или рейки. Этот тип соединения также нельзя назвать совершенным.

Главное — герметичность невысокая‚ из-за чего стыки становятся местами утечки воздуха, а при минусовой температуре здесь накапливается конденсат.

Использование хомута в соединении Использование хомута в соединении

При формировании узлов соединения как жестких, так и гибких воздуховодов важно обеспечить герметичность и исключить утечку в точках подключения к оборудованию

Существует и третий способ соединения при монтаже жестких воздуховодов — шина и уголок. Это изобретение инженеров фирмы Metz из Германии. Сейчас оно успешно отвоевывает позиции у первых двух методов. Для нарезки шин не нужно дорогостоящего оборудования, а уголок изготавливают путем штамповки.

Методы крепления воздуховодов

Существует 4 способа крепления воздуховодов:

  • шпилька плюс профиль;
  • шпилька и траверса;
  • шпилька плюс хомут;
  • перфолента.

Первый из этих методов любят использовать профессионалы. Используемый профиль имеет L или Z-образную форму. Вторым в основном крепят тяжелые воздуховоды. Снижает нагрузку на крепеж и обеспечивает дополнительную жесткую поддержку короба уголок‚ устанавливаемый под нижний угол.

В месте крепления профиля подкладывают уплотнители из резины. Они нужны для снижения шума и гашения вибрации.

Крепление при монтаже жестких воздуховодовКрепление при монтаже жестких воздуховодов

На фото изображены способы крепления воздуховодов с использованием шпильки и разной формы профиля. Этот способ предпочитают всем остальным специалисты

Когда выполняют монтаж тепло- и звукоизолированных воздуховодов‚ где ширина магистрали составляет больше 60 см‚ применяют второй способ крепления. Нагрузка от самого воздуховода приходится на траверсу, а от горизонтальных перемещений страхуют шпильки.

Для лучшей изоляции от шумов необходима и прокладка резинового профиля. Размещают его между телом воздуховода и траверсой.

Для установки круглых воздуховодов — простых либо изолированных используют третий способ — шпилька и хомут. На небольших участках воздуховода‚ выполненного из гибких труб‚ можно обойтись одними хомутами. Простой и дешевый способ — фиксация с помощью перфоленты.

Перфорированная лентаПерфорированная лента

Перфолента упрощает работу и позволяет выполнить монтаж воздуховодов за более короткое время. В ней предусмотрены отверстия для болтов и заклепок

Для круглого воздуховода из перфолент делают петлю, а для прямоугольного — подсоединяют ее к болтам. Применяют этот метод для систем с диаметром не более 20 см‚ т.к. конструкция не обладает достаточной жесткостью.

С тыльной стороны осуществляют фиксацию воздуховода прямо к потолочным конструкциям посредством анкерного соединения или с использованием струбцины.

Монтаж гибких труб

Гибкие воздуховоды монтировать проще, чем жесткие.

Технология состоит из следующих операций:

  1. Резки. Воздуховод‚ для улучшения аэродинамических характеристик‚ растягивают‚ отмеряют и намечают длину. Далее‚ делают разрез по витку.
  2. Соединения. Воздуховод одевают на патрубок с заходом минимум 5 см. При этом обязательно учитывают на направление продвижения воздуха‚ отмеченное цветной меткой на гибкой трубе. Правильная установка снижает уровень шума в системе.
  3. Герметизации. Герметизируют стык с применением герметика или специальной алюминиевой ленты. Фиксируют воздуховод при помощи шлангового хомута.

В случае выполнения монтажа теплоизолированных рукавов применяют такую же технологию, но когда воздуховод отрезают или соединяют его участки‚ предварительно заворачивают слой изоляции.

Голый каркас стыкуют или отрезают‚ герметизируют соединение и только тогда возвращают изоляцию на место. После этого ее нужно зафиксировать повторно и заизолировать.

Изолированный гибкий воздуховод для монтажа вентиляции Изолированный гибкий воздуховод для монтажа вентиляции

Гибкий теплоизолированный рукав применяют и в системах вытяжной вентиляции‚ кондиционирования‚ и для подачи воздуха. Слой утепления предотвращает тепловые потери и появление конденсата

Точки крепления должны находиться на расстоянии 1.5 – 3 м друг от друга. Допускается провисание между ними не более 5 см на 1 м. Если воздуховод располагают параллельно и выше потолочных конструкций‚ расстояние между осями хомутов равняется 100 см.

Когда воздуховод занимает вертикальное положение‚ расстояние между крепежом увеличивают максимум до 180 см. Охват воздуховода хомутом не может быть меньше‚ чем ½ диаметра первого.

При необходимости выполнения поворотов нужен максимально большой радиус. С уменьшением этого параметра падает давление. Оптимально, когда радиус на изгибе равняется 2 диаметрам трубы.

Соединения воздуховодовСоединения воздуховодов

Часто изгибы гибких воздуховодов выполняют непосредственно за соединением трубы с каналом. Если сделать этот переход под небольшим углом‚ воздуховоды из металла могут покрыться трещинами. Большое число таких соединений повлечет за собой значительные потери давления

Незащищенный от атмосферных воздействий и ультрафиолета гибкий воздуховод недолго прослужит, если его установить на открытом воздухе.

Гибкий воздуховод‚ выполненный из металлической полиэфирной ленты‚ контактируя с трубой системы отопления, обязательно провиснет и быстро состарится. Нельзя допускать и соприкосновений воздуховодов изготовленных из разных металлов — это также негативно отражается на их сроке эксплуатации.

Немалый урон наносит синтетическим воздуховодам статическое электричество. При большом его скоплении и возникновении разряда может даже произойти взрыв. Такая ситуация возможна‚ когда в воздухе‚ движущемуся с ‚ присутствуют пары природных растворителей.

Поможет в этом случае заземление. Для этого заземляющий провод подсоединяют к проволоке‚ образующей каркас воздуховода. Если это вытяжная установка‚ расположенная над оборудованием‚ спиральную проволоку подводят к его корпусу.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно.

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Вы обладаете не только теоретическими знаниями, но и практическим опытом монтажа вентканалов? Возможно вы заметили несоответствие информации или технические ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях под статьей.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.

Узел 1.15 — 1.17 Монтаж круглых воздуховодов к стене Монтаж вентиляционных систем Техническая информация

« Назад

Узлы крепления круглых воздуховодов устанавливают, используя для этого определенные наборы комплектующих. Их состав зависит от:

  • Массы и диаметра воздуховода.
  • Наличия/отсутствия изоляционного слоя на нем.
  • Параметров потока воздуха (давление, скорость, влажность, температура, степень загрязненности).
  • Окружающих условий.

Узел 1.15 Крепление воздуховода к стене


Документация:

Описание

Крепление круглых неизолированных воздуховодов среднего диаметра к стене хомутом, вывешенном на консоли со шпилькой. Этот метод установки способствует равномерному распределению нагрузки по длине траверсы, препятствуя ее недопустимому изгибу. Он подойдет для воздуховодов круглого сечения, по которым с небольшой скоростью идет воздух невысокой влажности и температуры, не содержащий пыли, загрязнений, едких соединений. Применяют для устройства систем вентиляции или кондиционирования воздуха производственных цехов, складов и коммерческих объектов, несколько реже – в быту.

Два анкерных болта FAZ крепят консоль к стене, в нее вкручивают и контрят шпильку, а на ее противоположный конец – хомут. Внутрь него помещают воздуховод и фиксируют там, зажимая винты.

Комплектующие

Из стали с гальванической оцинковкой поверхности. Для эксплуатации в конструкциях, испытывающих вибрации, разрушающие нагрузки и постоянную влажность.

  • Консоль монтажная из С-профиля. Для выбора нужного положения шпильки имеет перфорированные пазы. На ней вывешивают воздуховод.
  • Круглый хомут для воздуховода. Связывает его с траверсой и служит для равномерного распределения нагрузки. Надежная фиксация с продолжительным сроком службы.
  • Заглушка траверсы. Предохраняет от травм во время монтажа. Закрывает торец консоли.
  • Разжимной анкерный болт. Надежно крепит опорную пластину консоли к стене, равномерным образом передавая на нее усилие от монтажного узла с воздуховодом.
  • Гайка для шины траверсы. Фиксирует положение шпильки на консоли с помощью болта с нужной резьбой.
  • Шестигранная гайка. Используется как крепеж, контрящий шпильку с хомутом в гайке для шины.
  • Шпилька с резьбой. Прочно связывает хомут с консолью в жесткую конструкцию.

Узел 1.16 Крепление воздуховода к стене


Документация:

Описание

Установка воздуховода круглого сечения небольших диаметров (без изоляции) на стену помещения делается при помощи хомута, зафиксированного шпилькой на траверсе. Такой монтаж снижает усилие на консоль, исключает ее прогиб или отрыв от основания. Крепежный узел полностью сохраняет геометрическую форму воздуховода и предотвращает повреждение его стенок в процессе монтажа, т.к. вентиляционный канал вывешен и соприкасается только с полухомутами. Используется в бытовых условиях для приточно-вытяжной вентиляции индивидуальных домов, а также небольших автосервисов, моек, пищеблоков кафе и ресторанов.

Траверса через опорную плиту забивными анкерами прикреплена на стене. В консольной ее части установлена шпилька с хомутом. Для закрепления круглый воздуховод вставляют в хомут и обжимают его невыпадающими винтами.

Комплектующие

Из качественной жаропрочной стали, защищенной от коррозии оцинковкой. Используются в узлах крепления с воздействием влажного воздуха, высоких температур и агрессивных соединений.

  • Перфорированная установочная траверса. На нее через хомут подвешивают воздуховод.
  • Хомут круглой формы. Охватывает воздуховод, равномерно передавая усилие от его массы на шпильку и, далее, к консоли. Прочный крепежный элемент с длительным ресурсом работы.
  • Заглушка торца траверсы. Улучшает внешний вид, не допускает появления влаги в ее скрытой полости. Исключает травмы исполнителей во время работ по монтажу или обслуживанию.
  • Забивные анкеры с болтами и плоскими шайбами. Фиксируют консоль, тем самым перераспределяя на стенку нагрузку от узла крепления воздуховода.
  • Гайка консоли. Надежно определяет место шпильки на траверсе, зажимается болтом.
  • Гайка шестигранная. Предохраняет шпильку с хомутом, закрепленную в шине, от самопроизвольного отворачивания при эксплуатации.
  • Резьбовая шпилька. Основной элемент, обеспечивающий прочность крепежного узла, а также связь консоли с хомутом и воздуховодом.

Узел 1.17 Крепление воздуховода к стене


Документация:

Описание

Круглые воздуховоды, кроме вентиляции, применяют для удаления воздуха с избытком влаги, загрязненного пылью или же перемещения сыпучих грузов. Нагрузка на воздуховоды и их узлы крепления растет, возможно возникновение вибрации и шума. Для таких ситуаций лучше использовать более надежную фиксацию воздуховода на стене в двух точках по его высоте, без использования шпильки. А хомут в обязательном порядке снабжается вибро- звукоизолирующей вставкой. Применяют такие крепления почти исключительно в промышленных условиях для систем удаления дыма, пневмотранспорта и аспирации.

Две консоли располагают на стене так, чтобы одна была опорой воздуховода снизу, а другая прижимала его сверху. Для фиксации на стенке каждой из траверс используют по паре анкерных болтов FAZ. В пазах консолей болтом с гайкой зафиксированы уголки FAF. А напрямую к ним крепят хомут с воздуховодом.

Комплектующие

Из оцинкованной стали. Превосходно работают в нагруженных системах вентиляции, со значительным воздействием шума, вибрации и повышенной температуры перемещаемой среды.

  • Траверса установочная (профиль C-образного сечения) для поддержки воздуховода сверху и снизу. Хомут монтируют с зазором от стены, величина которого определена проектом. Для болтов в шине выполнена перфорация.
  • Хомут под крепление воздуховодов, рассчитанный на длительную эксплуатацию. Жестко крепится к консоли посредством уголка, одновременно фиксируя положение круглого воздуховода.
  • Торцевая пробка для траверсы. Закрывает острые кромки шины, тем самым исключая порезы и травмы у инсталляторов.
  • Болт анкерный разжимный. Служит для крепления опорной поверхности консоли на стенке и сбалансировано передает ей нагрузки, возникающие в узле крепления и воздуховоде.
  • Болт метрический с Т-образной головкой (под перфорацию). Нужен, что закрепить уголок с хомутом на траверсе.
  • Гайка с шестигранником. Крепежная деталь для затяжки невыпадающих винтов, обжимающих воздуховод хомутом.
  • Уголок с двумя отверстиями. Универсальная деталь, соединяющая консоль и хомут с воздуховодом в прочный и долговечный крепежный узел.

Монтаж воздуховодов

Монтаж воздуховодов реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж воздуховодов, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Монтаж воздуховодов

Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух.]

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды. С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы.

Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный.

Общие правила по монтажу воздуховода

Общие требования к установке и эксплуатации воздуховодов прописаны в нормативной базе:

  • СП 60.13330 «Отопление вентиляция и кондиционирование»,
  • СП 73.13330.2012 «Внутренние санитарно-технические системы зданий»),

а также в инструкциях от производителей воздуховодов.

Правила, обязательные к исполнению

  1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
  2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
  3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
  4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
  5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
  6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.Монтаж воздуховодов
  7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
  8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
  9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

Нормативные расстояния по отношению к строительным конструкциям и инженерным коммуникациям

Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:

  1. Расстояние от поверхности воздуховода с круглым сечением до потолка должно составлять не менее 100 мм, до стен и иных строительных конструкций — не менее 50 мм.
  2. Минимальное расстояние между круглым воздушным каналом и магистралями инженерных систем (ХВС, ГВС, газовые трубы, водоотведение) должно составлять не менее 250 мм.
  3. Минимальное расстояние между двумя воздуховодами круглого сечения – не менее 250 мм.
  4. Минимальное расстояние от поверхности воздуховода любого типа до электропроводки – 300 мм.
  5. Расстояние между прямоугольным каналом и строительными конструкциями, другими каналами, а также трубопроводами должно составлять: не менее 100 мм для каналов шириной 100-400 мм, от 200 мм для каналов шириной 400-800 мм и от 400 мм для коробов шириной 800-1500 мм.
  6. Любые соединения воздуховодов должны располагаться на расстоянии не менее метра от плоскости прохождения сквозь строительные конструкции.

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

Монтаж воздуховодов с помощью шпилек и профиля, шпилек и траверсы; Z-образный профиль

Крепление шпильками и хомутом считается оптимальным для монтажа воздуховодов круглого сечения – как простых, так и изолированных.

Монтаж воздуховода хомутом со шпилькой

При монтаже небольших отрезков гибкого воздуховода можно использовать хомуты без шпилек.

Варианты крепления и отдельные виды хомутов

Крепление перфолентой можно использовать при монтаже круглых и прямоугольных воздуховодов. В первом случае лента сворачивается в петлю, во втором – крепится к болтовому соединению воздуховода. Несмотря на относительную дешевизну метода, конструкция не получает необходимой жесткости и может заметно вибрировать. Такой метод фиксации уместно использовать лишь для небольших воздуховодов диаметром до 200 мм.

С противоположной стороны воздуховод крепится непосредственно к потолку анкерным соединением либо к металлической балке с помощью струбцины.

Монтаж струбцины со шпилькой к балке

Монтаж жесткого прямоугольного воздуховода

Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.

Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:

  1. Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
  2. Расстановка подъемного оборудования, подготовка строительных лесов и вышек
  3. Соединение укрупненных узлов из прямых отрезков и фасонных частей
  4. Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
  5. Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
  6. Соединение последнего отрезка с ранее смонтированным участком воздуховода.

Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.

Монтаж гибкого воздуховода

Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.

  1. Разметка магистрали. Система вентиляции и кондиционирования воздуха обычно устанавливается согласно проектным чертежам, где указаны траектории прокладки воздуховодов. Проводим на потолке линию (карандашом или маркером), вдоль которой пройдет канал.
  2. Монтаж креплений. Чтобы предотвратить возможные провисания, крепим дюбеля через каждые 40 см нашей линии и фиксируем на них хомуты.
  3. Определяем необходимую длину воздуховода и отмеряем рукав воздуховода. Замерять «трубу» необходимо при ее максимальном натяжении.
  4. Если необходимо отрезать лишнюю часть воздуховода – можно воспользоваться острым ножом либо ножницами и перекусить проволоку (каркас) кусачками. Резать изоляцию можно только в перчатках.
  5. Если необходимо нарастить длину воздуховода – противоположные части рукава надеваются на соединительный фланец и крепятся хомутами.
  6. Конец рукава соединяется с патрубком или фланцем вентиляционной решетки (или фиксируется в месте ее будущей установки).
  7. Остальная часть рукава под натяжением протягивается через подготовленные хомуты до точки соединения с центральной вентиляционной магистралью.
  8. Если в проекте предусмотрено несколько вентиляционных отверстий, то к каждому из них создается отдельный отвод.

Пример монтажа воздуховода в комнате

Монтаж изолированного воздуховода

Монтаж теплоизолированного воздуховода выполняется аналогичным способом, но есть и особенности: при нарезке или соединении рукава необходимо сначала отвернуть изоляционный слой, затем отрезать/соединить с фланцем внутренний каркас, герметизировать соединение, затем вернуть на место теплоизоляцию, повторно ее закрепить и заизолировать.

Принцип соединения теплоизолированного воздуховода

Для изоляции внешнего слоя применяется алюминиевая лента и хомуты, которые призваны соединить теплоизоляционную оболочку с телом воздуховода.

При монтаже звукоизолированного воздуховода необходимо учитывать, что «слабым» местом может быть фланцевое соединение. Для более высокого шумопоглощения воздуховод полностью надевается на патрубок (без зазоров). Герметизация соединений также выполняется с помощью алюминиевой ленты и хомутов.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Типы и виды воздуховодов

Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:

  • Жесткость (гибкие, полужесткие, жесткие)
  • Форма (круглые, прямоугольные)
  • Материал (пластик, алюминий, сталь и пр.)
  • Изоляция (неизолированные либо с изоляцией)

Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.

Принцип соединения теплоизолированного воздуховода

Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.

Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.

Принцип соединения теплоизолированного воздуховода

Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:

  • Прямошовные. Бывают круглого, овального и прямоугольного сечения. Представляют собой раскатанный и развальцованный лист металла, замкнутый по контуру посредством сварки либо на фальцевый замок.
  • Спирально-навивные. Исключительно круглого сечения. Труба представляет собой скатанную из длинного узкого металлического листа спираль.

Жесткие воздуховоды

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

  • ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
  • ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

  • Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
  • Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Жесткие воздуховоды

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Жесткие воздуховоды

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Жесткие воздуховоды Жесткие воздуховоды Жесткие воздуховоды Жесткие воздуховоды

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Крепеж для вентиляции – виды и методы — Учебник сантехника

Организовывая систему проветривания помещений в доме либо квартире, мы можем применять три варианта воздуховодов – твёрдые, полугибкие и гибкие. Они изготавливаются из металла, пластика и полимеров. Для монтажа к стенке либо потолку создан особый крепеж для вентиляции, о котором сейчас и будет наша статья.

Помимо этого, продемонстрируем на наглядном примере, как это все должно происходить.

Вентиляционный крепеж позволяет надежно закрепить вентканал

Крепление воздуховодов

Вентиляционные каналы возможно закреплять различными методами в горизонтальной и вертикальной плоскости. Весьма редко их устанавливают и в наклонном положении.

Для крепления используют особые фиксирующие элементы. Способы их монтажа зависят формы и габаритов воздушного канала.

Горизонтальных

При монтаже вентиляционных каналов на кирпичные (железобетонные) стенки либо колонны применяют железные кронштейны в форме угольника. Их заделка в поверхность производится посредством угловых подкладок.

Кронштейны на выступающей части имеют отверстие для подвесок воздушного канала.

Размеры выходящей из стенки планки и протяженность ее заделки в поверхность зависят от габаритов воздуховода.

  1. К ж/б колонне вентиляционные каналы крепят уголками, подкосами, косынками из листового металла. Стальную плиту прикрепляют к колонне дюбелями, по окончании чего к ней направляться привинтить уголок и подкос.
  2. К цементной панели воздуховод крепят посредством кронштейнов, к железной колонне – хомутами и траверсами.
  3. К двутавровым балкам воздухопроводы присоединяют скобами, сделанными из стальной либо металлической полосы.

Струбцина – надежный крепеж для для вентиляции

Вертикальных

Круглый воздушный канал в сечении до 1 м к кирпичной стенке присоединяют посредством опоры, складывающейся из:

  • железной консоли,
  • особых подкладок,
  • хомутов – из стали и из уголка.

К железобетонной колонне круглые воздухопроводы присоединяют кронштейном, складывающимся из приваренных к железной плите консолей и 2-х половинных хомутов. Последние соединяют болтами по окончании завершения сборки вентиляционного канала.

Совет: в то время, когда нет возможности закрепить вентиляцию на стене либо колонне, ее возможно установить, применяя крышу.

На фото – перфолента для подвеса венткороба

Установка вентиляции

Ниже инструкция посоветует, как верно необходимо все делать:

Горизонтальной
  1. Сделайте осмотр участка, где будет проходить воздуховод.
  2. Установите крепежные элементы на стенах и колоннах.
  3. Установите на отметках подъемники и подведите детали воздушных каналов.
  4. Соберите отдельные элементы в блоки и закрепите хомутами, на каковые будет осуществлена подвеска.
  5. Сделайте монтаж воздухопроводов, применяя фланцевые крепления.
  6. Приступите к сборке и креплению всей вентиляционной системы к заблаговременно подготовленным в стенках и колоннах элементам.
  7. Производите диагностику правильности установки и соединения участка вентиляции к уже имеющимся блокам в здании.
  8. Уберите вспомогательные приспособления и удостоверьтесь в надежности воздействие собранной системы.
Вертикальной
  1. Разметьте участки, где нужно будет установить крепежные элементы.
  2. Сделайте их монтаж и подведите к этим местам части будущего воздуховода.
  3. Закрепите перед началом процесса на наружной стенке кронштейн, подъемник и систему блоков.
  4. Соберите из отдельных деталей конструкцию с растяжками.
  5. Установите особый зонт и поднимите собранную часть.
  6. Выровняйте при помощи растяжек и закрепите в нужном положении.
  7. Сделайте объединение с уже установленными частями и закрепите все.

Совет: в то время, когда нужно установить вентиляцию под подвесным потолком, до его установки подвесьте звенья воздушного канала, после этого смонтируйте воздушные распределители монтажа подвесного потолка.

L и Z-образные крепежные элементы для прямоугольных вентканалов

Способы закрепления вентиляционных каналов

Монтаж вентиляции возможно проводить следующим образом:

  1. Использовать L-образный кронштейн, цена которого в полной мере доступна. Элементы воздухопровода прикрепляйте к нему шурупами либо винтами.
  2. Прямоугольный воздушный канал вероятно закреплять винтами либо шурупами посредством Z-образного кронштейна.
  3. Монтаж с применением шпилек и профиля:
  • вентиляция обязана упереться в траверсу,
  • резьбовые детали уменьшают боковые смещения.

Часто применяют резиновый профиль, дополнительно снабжающий звуковую изоляцию воздушного канала.

  1. Для крепежа трубы круглого сечения имеете возможность применять перфоленту. Делать это необходимо посредством петли либо креплением к винту на участках зацепления. Недостаток метода – нет нужной жесткости.

Крепление воздушных каналов к потолку своими руками

Совет: для труб диаметром менее 200 мм возможно снизить уровень шума воздушного канала, в случае если применять в один момент с перфолентой еще и хомут.

  1. Применяйте для монтажа шпильки и хомут.
  2. Использовать возможно время от времени и латунный распорный анкер, который необходимо вставить в заблаговременно изготовленное отверстие и закрутить шпильку.

Совет: в случае если нет возможности прикрепить воздуховоды к потолку, применяйте для монтажа железную балку со струбциной, с закрепленной на ней шпилькой.

Используют следующие крепежные изделия для вентиляции, материалы и приспособления:

  • кронштейны разной формы,
  • профили,
  • траверсы,

Использование траверсы

  • шпильки,
  • перфолента,
  • хомуты,
  • струбцины,
  • подъемные механизмы,
  • стальные уголки,
  • листовое железо,
  • железные рейки.

Вывод

Надежную установку вентиляционной системы может гарантировать лишь верный крепеж. Для этого применяют разные приспособления, детали и материалы. В данной статье было детально поведано о том, как они все должны употребляться при необходимости.

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.

Использование траверсы Загрузка…

Крепление вентиляционных воздуховодов к стене

Содержание статьи:

Крепление воздуховодов можно выполнять несколькими способами. Их монтируют в вертикальном и горизонтальном положениях. Можно устанавливать и в наклонной плоскости, но это бывает не часто. Чаще всего они прикрепляются к стене или потолку при помощи специальных креплений. Каким способом будет устанавливаться воздуховод, зависит от параметров основного канала.

Методы фиксирования воздуховодов

Хомуты для фиксации воздухообменников

Хомуты для фиксации воздухообменников

Крепеж выбирают в зависимости от сечения отверстия и места, куда необходимо крепить.

Виды крепежей:

  • угловой кронштейн. Части воздуховода закрепляются с кронштейном, при помощи шурупов и винтов;
  • z-образный держатель. Применяют для прямоугольных сечений. Крепятся друг к другу винтами и шурупами;
  • профиль со шпильками. Чтобы обеспечить изоляцию звука, допустимо применение профиля из резины;
  • крепление при помощи перфоленты. Лучше всего подходит для фиксации воздухообменника в виде круга. Чтобы произвести такой крепеж, нужно сделать петлю и прикрепить ее к болту там, где вентиляционные элементы имеют соединения. Среди плюсов данного метода крепления можно выделить относительно низкую стоимость. Недостатком является то, что вид крепления допускает вибрирование из-за неплотной фиксации;
  • хомут идеально подходит как дополнение к фиксации перфолентой. Он помогает уменьшить степень шума. Применяют только для труб, которые имеют диаметр меньше 20 см;
  • хомуты используют в дополнении со шпилькой;
  • крепления при помощи анкеров. Чтобы выполнить такой крепеж, необходимо сделать отверстие и прикрепить шпилькой;
  • траверсы со шпильками. Способ подходит для крепления труб, у которых прямоугольные сечения и большие габариты. Воздухообменник опирается на траверсу в этом виде крепления;
  • балка металлическая со струбциной и шпилькой, которая крепится на ней.

Методы крепления горизонтальных воздуховодов

Крепеж вентиляции горизонтального расположения, кронштейнами к стене: 1 – кронштейн 2 – уголок 3 – стенка 4 – слой штукатурки 5 – отверстие для подвески.

Крепеж вентиляции горизонтального расположения кронштейнами к стене: 1 – кронштейн 2 – уголок 3 – стенка 4 – слой штукатурки 5 – отверстие для подвески.

Если монтаж выполняется на кирпичные стены, или железобетонные поверхности, то крепление производится кронштейнами в форме уголка. Они вставляются в стену при помощи подкладок. Часть кронштейна, которая выступает и имеет отверстие, применяется для подвески воздухообменника. Длина заделки варьируется в зависимости от размеров канала.

Методики крепежа воздухообменников вертикально

Крепеж вертикальных воздуховодов 1 – места, где производилась сварка 2 – рама 3 – уголки

Крепеж вертикальных воздуховодов
1 – места, где производилась сварка, 2 – рама, 3 – уголки

В первую очередь размечают места, которые предназначены для элементов крепежа. Следующим этапом устанавливаются детали. К местоположению, где должен производиться монтаж, подводят элементы воздухообменника. Далее, крепят кронштейн, подъемник, консоль, систему блоков к наружной стене. Конструкция с растяжками собирается при помощи единичных деталей. Проходит установка зонта и поднятие части воздуховода, которую уже собрали. Конструкцию следует выровнять с помощью растяжек и укрепить в подходящем положении. Вертикальный воздуховод удлиняют при помощи:

  • нижнего наращивания конструкции;
  • верхнего удлинения воздушного канала;
  • использовать способ выдавливания.

Когда появляется необходимость увеличения воздуховода на стенке снаружи, используется первая технология. Для этого пользуются лебедкой, с тросом, который опускают в шахту или по стенке. Крепление производится при помощи подъемных механизмов. Далее, воздухообменник монтируют поэтапно. Звено поднимается канатом до места соединения и крепится. Оставшиеся элементы вентиляционной конструкции монтируются в порядке очереди. По окончанию монтажа, лебедка снимается, и укрепляются оставшиеся части с зонтом.

Метод нижнего наращивания 1, 2, 3, 4 – элементы воздухообменника

Метод нижнего наращивания 1, 2, 3, 4 – элементы воздухообменника

Когда конструкция несколько превышает вес, на который рассчитаны механизмы, используется следующий способ. Все необходимые блоки собираются, а крупногабаритные элементы совмещаются верхним наращиванием. Изначально все части закрепляются на опорах по отдельности, далее, следующую часть устанавливают на место, которое указано в проекте. И от него спускают канат лебедки к первому элементу.

При помощи лебедки трос натягивается, а с первого элемента конструкции снимают крепления и переносят их на следующий. Там закрепляется опорами и снимается подъемная сборка. Такие действия производятся, пока не достигнут необходимого уровня наращивания.

Способ выдавливания применяется для того, чтобы проводить вертикальные воздухообменники в труднодоступных местах. Изначально ставят 2 лебедки с блоками, в стены вкручивают крепеж. Часть конструкции собирается из элементов, а к нижнему фланцу крепят плиту проушинами. Они нужны для того, чтобы протянуть через них тросы. Собранный воздухообменник поднимается, пока над зданием не будет выглядывать верхний фланец. Далее прикрепляются элементы с зонтом, они потом присоединяются тросами к крыше здания.

Монтаж прямоугольных воздухообменников

  • Фрагменты крепежа и механизмы подъема, выставляют для проведения работ.
  • Воздуховод по частям поднимается и крепится в месте, где это нужно.
  • Для монтирования по горизонтали, пользуются траверсами. По вертикали – захватом.
  • Соприкасающиеся элементы соединяются на стыках, при этом нужно сделать крепление для реек, на верхних фасонных шинах.
  • В труднодоступных местах пользуются составными планками.
Чертеж воздуховода
прямоугольный воздуховод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
