Турник в распор между стенами: Турник распорный между стен купить от 228 руб. в интернет-магазине Идеальный Турник

в дверной проем или между стен в коридоре? Как установить междверный и межстенный турник для дома?

Все больше людей заботятся о своем здоровье и предпочитают вести правильный образ жизни, который предполагает регулярные занятия спортом. Накачанный пресс, крепкие бицепсы, красивая осанка невозможны без применения спортивных снарядов. Самое простое и доступное, что можно сделать для постоянных занятий спортом – оборудовать тренажер дома и для этого необязательно покупать дорогое оборудование.

Особенности

Турник – одно из спортивных приспособлений, подходящих для дома. Занятия на этом тренажере развивают мышцы рук, спины, брюшного пресса и бедер. Хорошо, когда имеется возможность поставить турник на улице, где его использование дает простор для выполнения различных силовых упражнений.

Но если такой возможности нет, турник можно установить в помещении. Для домашнего использования существует несколько видов тренажеров:

• напольный;
• крепящийся на стене;
• подвесной;
• междверный или межпроемный.

Турники для дверного проема по принципу крепления бывают:

• раздвижные;
• распорные;
• навесные;
• съемные.

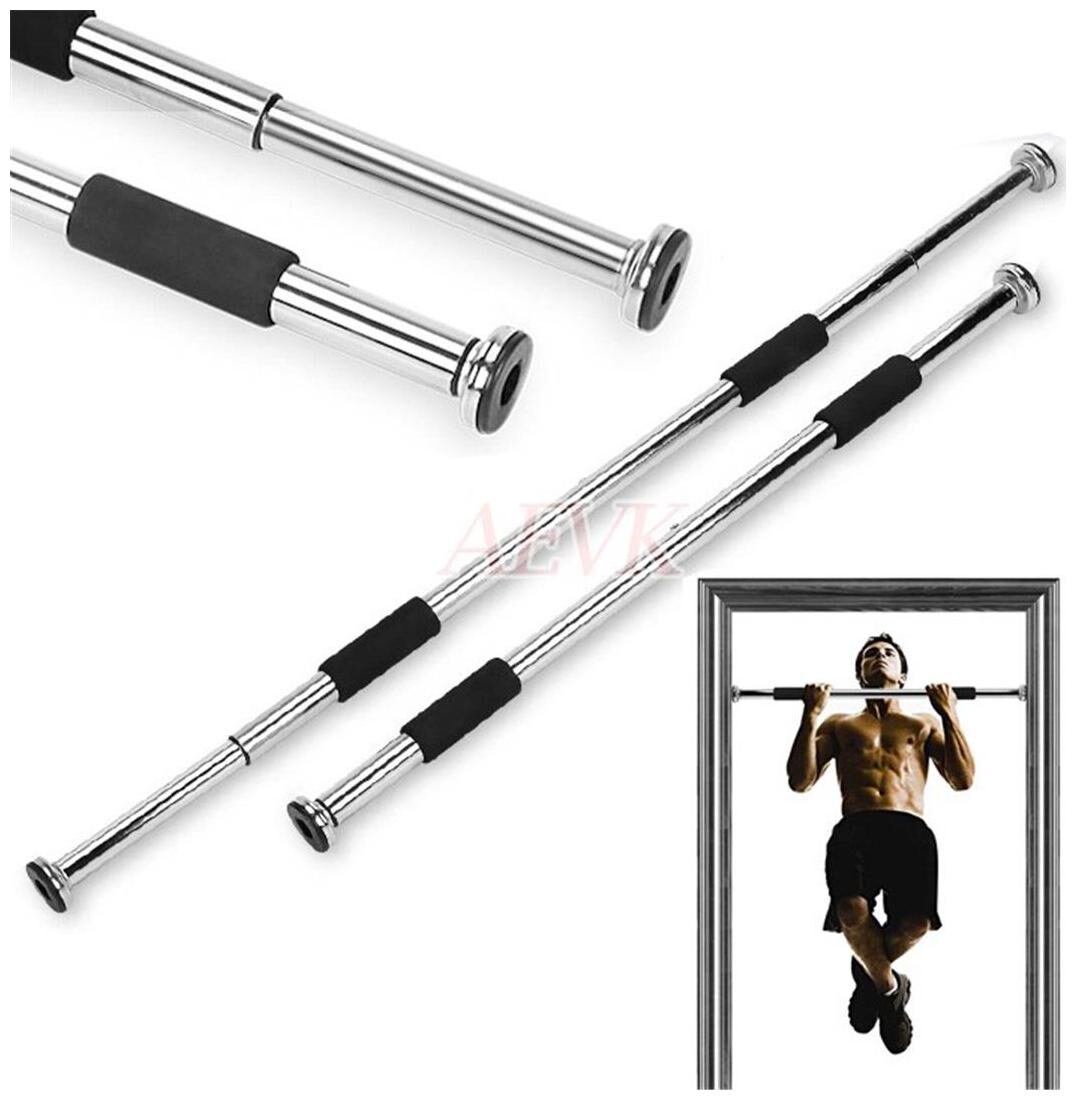

Распорный снаряд представляет собой перекладину, оборудованную системой пружин, с помощью которых он крепится в дверном проеме либо между двумя стенами. Из-за способа крепления снаряд считается съемной конструкцией, но если для его фиксации использовать шурупы, он станет неотъемлемой частью дверного проема.

Для крепления раздвижного турника используются шурупы, дюбеля или анкерные болты. Конструкция получается постоянной и более надежной. Удобство этого тренажера состоит в том, что его можно подогнать под двери любой ширины, главное, чтобы телескопические трубы не выходили на полный вылет, сохраняя жесткость конструкции. Полная длина раздвижного турника должна превышать ширину проема минимум на 10 см для обеспечения безопасности при занятиях.

Съемные тренажеры имеют самое простое конструктивное решение: стальная перекладина длиной на несколько миллиметров короче ширины дверного проема укладывается в проушины.

Чаще всего такая система крепления используется в самодельном снаряде.

Плюсы и минусы

Распорный турник будет идеальным решением для желающих улучшить фигуру и не имеющих для этого много места:

• простота конструкции позволяет легко устанавливать или снимать снаряд;
• перекладина устанавливается в любую дверную коробку или между стен в узком коридоре;
• турник всегда под рукой и его можно использовать для того, чтобы повесить детские качели или спортивные кольца для ребенка.

Но в то же время тренажер не лишен недостатков:

• установка снаряда повреждает поверхность стены или дверных косяков, оставляя некрасивые отметины;
• неправильное крепление может привести к обрушению конструкции;
• слабая дверная коробка не подходит для установки перекладины;
• ограниченный выбор упражнений, которые можно выполнять только под турником, если снаряд установлен в междверном пространстве.

Выбирая снаряд для ребенка, лучше обратить внимание на турник-распорку, так как его легко установить, снять и подогнать под рост юного спортсмена.

Обзор производителей и популярных моделей

Производители предлагают желающим большое количество моделей турников, устанавливаемых в дверной проем или между двумя стенами. Отличаются предлагаемые перекладины только способом упора и наличием или отсутствием дополнительных полиуретановых накладок для предотвращения скольжения рук во время занятий.

• Есть модели с шипами на концах
  стальной трубки для дополнительной фиксации турника.
• Модель Aliv-sport с дополнительной жесткой фиксацией шурупами имеет съемную перекладину, покрытую антискользящим материалом. Правильно установленный турник выдерживает до 150 кг во время рывка.
• Идеальная модель для узкого помещения «Шип» легко и надежно крепится в проеме с помощью 1,5-сантиметровых шипов. Единственным недостатком тренажера можно считать то, что после снятия в месте крепления останутся отверстия.
• Простой и надежный турник Kettler производства Германии долгие годы будет служить верой и правдой, помогая поддерживать форму. Рассчитан такой снаряд на вес не более 100 кг.
• Распорная модель DSK крепится с помощью выкручивающихся болтов и подходит для проема шириной не более метра. На перекладине имеются противоскользящие накладки. Установленный турник выдерживает вес человека до 100 кг. Распорный раскручивающийся тренажер из прочной стали крепится за счет концов, которые выкручивают на нужную длину до полного упора. Отличие этой модели состоит в отсутствии краевых болтов.

Как выбрать?

Выбирая домашний турник, нужно учитывать несколько факторов.

• Рост человека, для которого устанавливается снаряд. Перекладина-распор должна располагаться так, чтобы тот, кто будет ей пользоваться, немного не дотягивался до нее вытянутыми вверх пальцами рук.
• Вес занимающегося не должен превышать максимально допустимых значений, чтобы избежать обрушения перекладины. Максимальная масса занимающегося человека – 200 кг.
• Место крепления оборудования, выбранное с учетом габаритов квартиры.
• Материал, из которого изготовлен снаряд. Перекладина должна быть стальной, не иметь трещин, сколов эмали и шершавости. Хорошо, если будут полиуретановые ручки, чтобы избежать соскальзывания рук во время занятий.
• Толщина стенки стальной трубки турника также имеет значение в связи с ожидаемыми нагрузками на конструкцию.
• Эстетичность и удобство хранения.

Турник для квартиры должен вписываться в интерьер либо легко сниматься, чтобы не портить внешний вид.

Как установить?

Прежде чем устанавливать турник, нужно выбрать оптимальное место, где перекладина будет мешать меньше всего, особенно если это несъемная конструкция. Если для крепления турника выбран дверной проем, необходимо обязательно проверить качество деревянной части отделки. Старое, рыхлое дерево может не выдержать веса занимающегося человека, что приведет к обрушению конструкции.

Если место для установки снаряда выбрано в коридоре, то нужно определить, из чего выполнены стены, чтобы подобрать правильный способ крепежа, так как для бетонной или кирпичной стены – один порядок действий, а для обшитой гипсокартоном – другой.

Также важно определить, где пролегает проводка, особенно если она скрыта под слоем штукатурки. Это необходимо для того, чтобы обезопасить работающего и уберечь электросеть помещения от замыкания.

Определив необходимое, можно устанавливать турник.

• На выбранной высоте делается отметка, куда снаряд будет упираться одним концом.
• С помощью перекладины, длиной чуть короче ширины двери или коридора, и уровня определяется вторая точка упора. Положение турника должно быть параллельно уровню горизонта для правильной разработки мышц.
• Если устанавливается распорный турник, то этого достаточно. Остается только выкрутить концевые трубки снаряда до полного упора в стены или дверной проем в отмеченных точках.
• Для установки раздвижного турника или дополнительной фиксации распорного необходимы саморезы длиной не менее толщины доски, из которой сделаны косяки дверей, или анкерные болты длиной около 80 мм для каменных стен. Анкера можно заменить дюбелями.
• В дверном проеме перекладину закрепить на саморезы с помощью отвертки или шуруповерта.
• На каменной стене в намеченных местах высверлить перфоратором необходимое количество отверстий диаметром и глубиной под анкер или дюбель. Важно следить, чтобы канал проходил строго перпендикулярно стене, а получившиеся отверстия не были слишком широкими. В идеале анкер/дюбель должен входить в канал под усилием.
• Зачистить каналы от пыли с помощью пылесоса.
• Вставить анкера и закрепить турник с помощью болтов, вкручивая их до упора, но без фанатизма.
• Если используются дюбеля, то каналы аккуратно залить клеем ПВА, сам дюбель тоже обмазать клеем и вставить в отверстие. Оставить на сутки до полного высыхания. Через день можно устанавливать турник.

Если стены обшиты гипсокартоном, то место крепления турника необходимо укрепить. Для этого необходимо выполнить следующие действия.

• В намеченных местах проделать отверстия до основной стены.
• Продолбить стенку вглубь на пару сантиметров.
• В зазор между стеной и гипсокартоном уложить любой выравнивающий раствор (алебастр, цемент, ротбанд или другие). Можно промежуток заполнить пенопластом, чтобы избежать проваливания раствора.
• Один конец перекладины, подходящей по диаметру, обмотать пленкой и вставить в отверстие. Второй конец закрепить на нужной высоте с помощью подпорки.
• Убрать излишки раствора и оставить конструкцию до высыхания.
• Когда раствор высохнет, извлечь перекладину и повторить действия для второй стены.
• В получившиеся отверстия крепится тренажер.
• Все, межстенный турник установлен, можно заниматься спортом.

О том, какие существуют особенности распорного турника для дома, смотрите в следующем видео.

в дверной проем или между стен в коридоре? Как установить междверный и межстенный турник для дома?

Все больше людей заботятся о своем здоровье и предпочитают вести правильный образ жизни, который предполагает регулярные занятия спортом. Накачанный пресс, крепкие бицепсы, красивая осанка невозможны без применения спортивных снарядов. Самое простое и доступное, что можно сделать для постоянных занятий спортом – оборудовать тренажер дома и для этого необязательно покупать дорогое оборудование.

Особенности

Турник – одно из спортивных приспособлений, подходящих для дома. Занятия на этом тренажере развивают мышцы рук, спины, брюшного пресса и бедер. Хорошо, когда имеется возможность поставить турник на улице, где его использование дает простор для выполнения различных силовых упражнений. Но если такой возможности нет, турник можно установить в помещении. Для домашнего использования существует несколько видов тренажеров:

• напольный;
• крепящийся на стене;
• подвесной;
• междверный или межпроемный.

Турники для дверного проема по принципу крепления бывают:

• раздвижные;
• распорные;
• навесные;
• съемные.

Распорный снаряд представляет собой перекладину, оборудованную системой пружин, с помощью которых он крепится в дверном проеме либо между двумя стенами. Из-за способа крепления снаряд считается съемной конструкцией, но если для его фиксации использовать шурупы, он станет неотъемлемой частью дверного проема.

Для крепления раздвижного турника используются шурупы, дюбеля или анкерные болты. Конструкция получается постоянной и более надежной. Удобство этого тренажера состоит в том, что его можно подогнать под двери любой ширины, главное, чтобы телескопические трубы не выходили на полный вылет, сохраняя жесткость конструкции. Полная длина раздвижного турника должна превышать ширину проема минимум на 10 см для обеспечения безопасности при занятиях.

Съемные тренажеры имеют самое простое конструктивное решение: стальная перекладина длиной на несколько миллиметров короче ширины дверного проема укладывается в проушины.

Чаще всего такая система крепления используется в самодельном снаряде.

Плюсы и минусы

Распорный турник будет идеальным решением для желающих улучшить фигуру и не имеющих для этого много места:

• простота конструкции позволяет легко устанавливать или снимать снаряд;
• перекладина устанавливается в любую дверную коробку или между стен в узком коридоре;
• турник всегда под рукой и его можно использовать для того, чтобы повесить детские качели или спортивные кольца для ребенка.

Но в то же время тренажер не лишен недостатков:

• установка снаряда повреждает поверхность стены или дверных косяков, оставляя некрасивые отметины;
• неправильное крепление может привести к обрушению конструкции;
• слабая дверная коробка не подходит для установки перекладины;
• ограниченный выбор упражнений, которые можно выполнять только под турником, если снаряд установлен в междверном пространстве.

Выбирая снаряд для ребенка, лучше обратить внимание на турник-распорку, так как его легко установить, снять и подогнать под рост юного спортсмена.

Обзор производителей и популярных моделей

Производители предлагают желающим большое количество моделей турников, устанавливаемых в дверной проем или между двумя стенами. Отличаются предлагаемые перекладины только способом упора и наличием или отсутствием дополнительных полиуретановых накладок для предотвращения скольжения рук во время занятий.

• Есть модели с шипами на концах стальной трубки для дополнительной фиксации турника.
• Модель Aliv-sport с дополнительной жесткой фиксацией шурупами имеет съемную перекладину, покрытую антискользящим материалом. Правильно установленный турник выдерживает до 150 кг во время рывка.
• Идеальная модель для узкого помещения «Шип» легко и надежно крепится в проеме с помощью 1,5-сантиметровых шипов. Единственным недостатком тренажера можно считать то, что после снятия в месте крепления останутся отверстия.
• Простой и надежный турник Kettler производства Германии долгие годы будет служить верой и правдой, помогая поддерживать форму. Рассчитан такой снаряд на вес не более 100 кг.
• Распорная модель DSK крепится с помощью выкручивающихся болтов и подходит для проема шириной не более метра. На перекладине имеются противоскользящие накладки. Установленный турник выдерживает вес человека до 100 кг. Распорный раскручивающийся тренажер из прочной стали крепится за счет концов, которые выкручивают на нужную длину до полного упора. Отличие этой модели состоит в отсутствии краевых болтов.

Как выбрать?

Выбирая домашний турник, нужно учитывать несколько факторов.

• Рост человека, для которого устанавливается снаряд. Перекладина-распор должна располагаться так, чтобы тот, кто будет ей пользоваться, немного не дотягивался до нее вытянутыми вверх пальцами рук.
• Вес занимающегося не должен превышать максимально допустимых значений, чтобы избежать обрушения перекладины. Максимальная масса занимающегося человека – 200 кг.
• Место крепления оборудования, выбранное с учетом габаритов квартиры.
• Материал, из которого изготовлен снаряд. Перекладина должна быть стальной, не иметь трещин, сколов эмали и шершавости. Хорошо, если будут полиуретановые ручки, чтобы избежать соскальзывания рук во время занятий.
• Толщина стенки стальной трубки турника также имеет значение в связи с ожидаемыми нагрузками на конструкцию.
• Эстетичность и удобство хранения.

Турник для квартиры должен вписываться в интерьер либо легко сниматься, чтобы не портить внешний вид.

Как установить?

Прежде чем устанавливать турник, нужно выбрать оптимальное место, где перекладина будет мешать меньше всего, особенно если это несъемная конструкция. Если для крепления турника выбран дверной проем, необходимо обязательно проверить качество деревянной части отделки. Старое, рыхлое дерево может не выдержать веса занимающегося человека, что приведет к обрушению конструкции.

Если место для установки снаряда выбрано в коридоре, то нужно определить, из чего выполнены стены, чтобы подобрать правильный способ крепежа, так как для бетонной или кирпичной стены – один порядок действий, а для обшитой гипсокартоном – другой.

Также важно определить, где пролегает проводка, особенно если она скрыта под слоем штукатурки. Это необходимо для того, чтобы обезопасить работающего и уберечь электросеть помещения от замыкания.

Определив необходимое, можно устанавливать турник.

• На выбранной высоте делается отметка, куда снаряд будет упираться одним концом.
• С помощью перекладины, длиной чуть короче ширины двери или коридора, и уровня определяется вторая точка упора. Положение турника должно быть параллельно уровню горизонта для правильной разработки мышц.
• Если устанавливается распорный турник, то этого достаточно. Остается только выкрутить концевые трубки снаряда до полного упора в стены или дверной проем в отмеченных точках.
• Для установки раздвижного турника или дополнительной фиксации распорного необходимы саморезы длиной не менее толщины доски, из которой сделаны косяки дверей, или анкерные болты длиной около 80 мм для каменных стен. Анкера можно заменить дюбелями.
• В дверном проеме перекладину закрепить на саморезы с помощью отвертки или шуруповерта.
• На каменной стене в намеченных местах высверлить перфоратором необходимое количество отверстий диаметром и глубиной под анкер или дюбель. Важно следить, чтобы канал проходил строго перпендикулярно стене, а получившиеся отверстия не были слишком широкими. В идеале анкер/дюбель должен входить в канал под усилием.
• Зачистить каналы от пыли с помощью пылесоса.
• Вставить анкера и закрепить турник с помощью болтов, вкручивая их до упора, но без фанатизма.
• Если используются дюбеля, то каналы аккуратно залить клеем ПВА, сам дюбель тоже обмазать клеем и вставить в отверстие. Оставить на сутки до полного высыхания. Через день можно устанавливать турник.

Если стены обшиты гипсокартоном, то место крепления турника необходимо укрепить. Для этого необходимо выполнить следующие действия.

• В намеченных местах проделать отверстия до основной стены.
• Продолбить стенку вглубь на пару сантиметров.
• В зазор между стеной и гипсокартоном уложить любой выравнивающий раствор (алебастр, цемент, ротбанд или другие). Можно промежуток заполнить пенопластом, чтобы избежать проваливания раствора.
• Один конец перекладины, подходящей по диаметру, обмотать пленкой и вставить в отверстие. Второй конец закрепить на нужной высоте с помощью подпорки.
• Убрать излишки раствора и оставить конструкцию до высыхания.
• Когда раствор высохнет, извлечь перекладину и повторить действия для второй стены.
• В получившиеся отверстия крепится тренажер.
• Все, межстенный турник установлен, можно заниматься спортом.

О том, какие существуют особенности распорного турника для дома, смотрите в следующем видео.

в дверной проем или между стен в коридоре? Как установить междверный и межстенный турник для дома?

Все больше людей заботятся о своем здоровье и предпочитают вести правильный образ жизни, который предполагает регулярные занятия спортом. Накачанный пресс, крепкие бицепсы, красивая осанка невозможны без применения спортивных снарядов. Самое простое и доступное, что можно сделать для постоянных занятий спортом – оборудовать тренажер дома и для этого необязательно покупать дорогое оборудование.

Особенности

Турник – одно из спортивных приспособлений, подходящих для дома. Занятия на этом тренажере развивают мышцы рук, спины, брюшного пресса и бедер. Хорошо, когда имеется возможность поставить турник на улице, где его использование дает простор для выполнения различных силовых упражнений. Но если такой возможности нет, турник можно установить в помещении. Для домашнего использования существует несколько видов тренажеров:

• напольный;
• крепящийся на стене;
• подвесной;
• междверный или межпроемный.

Турники для дверного проема по принципу крепления бывают:

• раздвижные;
• распорные;
• навесные;
• съемные.

Распорный снаряд представляет собой перекладину, оборудованную системой пружин, с помощью которых он крепится в дверном проеме либо между двумя стенами. Из-за способа крепления снаряд считается съемной конструкцией, но если для его фиксации использовать шурупы, он станет неотъемлемой частью дверного проема.

Для крепления раздвижного турника используются шурупы, дюбеля или анкерные болты. Конструкция получается постоянной и более надежной. Удобство этого тренажера состоит в том, что его можно подогнать под двери любой ширины, главное, чтобы телескопические трубы не выходили на полный вылет, сохраняя жесткость конструкции. Полная длина раздвижного турника должна превышать ширину проема минимум на 10 см для обеспечения безопасности при занятиях.

Съемные тренажеры имеют самое простое конструктивное решение: стальная перекладина длиной на несколько миллиметров короче ширины дверного проема укладывается в проушины.

Чаще всего такая система крепления используется в самодельном снаряде.

Плюсы и минусы

Распорный турник будет идеальным решением для желающих улучшить фигуру и не имеющих для этого много места:

• простота конструкции позволяет легко устанавливать или снимать снаряд;
• перекладина устанавливается в любую дверную коробку или между стен в узком коридоре;
• турник всегда под рукой и его можно использовать для того, чтобы повесить детские качели или спортивные кольца для ребенка.

Но в то же время тренажер не лишен недостатков:

• установка снаряда повреждает поверхность стены или дверных косяков, оставляя некрасивые отметины;
• неправильное крепление может привести к обрушению конструкции;
• слабая дверная коробка не подходит для установки перекладины;
• ограниченный выбор упражнений, которые можно выполнять только под турником, если снаряд установлен в междверном пространстве.

Выбирая снаряд для ребенка, лучше обратить внимание на турник-распорку, так как его легко установить, снять и подогнать под рост юного спортсмена.

Обзор производителей и популярных моделей

Производители предлагают желающим большое количество моделей турников, устанавливаемых в дверной проем или между двумя стенами. Отличаются предлагаемые перекладины только способом упора и наличием или отсутствием дополнительных полиуретановых накладок для предотвращения скольжения рук во время занятий.

• Есть модели с шипами на концах стальной трубки для дополнительной фиксации турника.
• Модель Aliv-sport с дополнительной жесткой фиксацией шурупами имеет съемную перекладину, покрытую антискользящим материалом. Правильно установленный турник выдерживает до 150 кг во время рывка.
• Идеальная модель для узкого помещения «Шип» легко и надежно крепится в проеме с помощью 1,5-сантиметровых шипов. Единственным недостатком тренажера можно считать то, что после снятия в месте крепления останутся отверстия.
• Простой и надежный турник Kettler производства Германии долгие годы будет служить верой и правдой, помогая поддерживать форму. Рассчитан такой снаряд на вес не более 100 кг.
• Распорная модель DSK крепится с помощью выкручивающихся болтов и подходит для проема шириной не более метра. На перекладине имеются противоскользящие накладки. Установленный турник выдерживает вес человека до 100 кг. Распорный раскручивающийся тренажер из прочной стали крепится за счет концов, которые выкручивают на нужную длину до полного упора. Отличие этой модели состоит в отсутствии краевых болтов.

Как выбрать?

Выбирая домашний турник, нужно учитывать несколько факторов.

• Рост человека, для которого устанавливается снаряд. Перекладина-распор должна располагаться так, чтобы тот, кто будет ей пользоваться, немного не дотягивался до нее вытянутыми вверх пальцами рук.
• Вес занимающегося не должен превышать максимально допустимых значений, чтобы избежать обрушения перекладины. Максимальная масса занимающегося человека – 200 кг.
• Место крепления оборудования, выбранное с учетом габаритов квартиры.
• Материал, из которого изготовлен снаряд. Перекладина должна быть стальной, не иметь трещин, сколов эмали и шершавости. Хорошо, если будут полиуретановые ручки, чтобы избежать соскальзывания рук во время занятий.
• Толщина стенки стальной трубки турника также имеет значение в связи с ожидаемыми нагрузками на конструкцию.
• Эстетичность и удобство хранения.

Турник для квартиры должен вписываться в интерьер либо легко сниматься, чтобы не портить внешний вид.

Как установить?

Прежде чем устанавливать турник, нужно выбрать оптимальное место, где перекладина будет мешать меньше всего, особенно если это несъемная конструкция. Если для крепления турника выбран дверной проем, необходимо обязательно проверить качество деревянной части отделки. Старое, рыхлое дерево может не выдержать веса занимающегося человека, что приведет к обрушению конструкции.

Если место для установки снаряда выбрано в коридоре, то нужно определить, из чего выполнены стены, чтобы подобрать правильный способ крепежа, так как для бетонной или кирпичной стены – один порядок действий, а для обшитой гипсокартоном – другой.

Также важно определить, где пролегает проводка, особенно если она скрыта под слоем штукатурки. Это необходимо для того, чтобы обезопасить работающего и уберечь электросеть помещения от замыкания.

Определив необходимое, можно устанавливать турник.

• На выбранной высоте делается отметка, куда снаряд будет упираться одним концом.
• С помощью перекладины, длиной чуть короче ширины двери или коридора, и уровня определяется вторая точка упора. Положение турника должно быть параллельно уровню горизонта для правильной разработки мышц.
• Если устанавливается распорный турник, то этого достаточно. Остается только выкрутить концевые трубки снаряда до полного упора в стены или дверной проем в отмеченных точках.
• Для установки раздвижного турника или дополнительной фиксации распорного необходимы саморезы длиной не менее толщины доски, из которой сделаны косяки дверей, или анкерные болты длиной около 80 мм для каменных стен. Анкера можно заменить дюбелями.
• В дверном проеме перекладину закрепить на саморезы с помощью отвертки или шуруповерта.
• На каменной стене в намеченных местах высверлить перфоратором необходимое количество отверстий диаметром и глубиной под анкер или дюбель. Важно следить, чтобы канал проходил строго перпендикулярно стене, а получившиеся отверстия не были слишком широкими. В идеале анкер/дюбель должен входить в канал под усилием.
• Зачистить каналы от пыли с помощью пылесоса.
• Вставить анкера и закрепить турник с помощью болтов, вкручивая их до упора, но без фанатизма.
• Если используются дюбеля, то каналы аккуратно залить клеем ПВА, сам дюбель тоже обмазать клеем и вставить в отверстие. Оставить на сутки до полного высыхания. Через день можно устанавливать турник.

Если стены обшиты гипсокартоном, то место крепления турника необходимо укрепить. Для этого необходимо выполнить следующие действия.

• В намеченных местах проделать отверстия до основной стены.
• Продолбить стенку вглубь на пару сантиметров.
• В зазор между стеной и гипсокартоном уложить любой выравнивающий раствор (алебастр, цемент, ротбанд или другие). Можно промежуток заполнить пенопластом, чтобы избежать проваливания раствора.
• Один конец перекладины, подходящей по диаметру, обмотать пленкой и вставить в отверстие. Второй конец закрепить на нужной высоте с помощью подпорки.
• Убрать излишки раствора и оставить конструкцию до высыхания.
• Когда раствор высохнет, извлечь перекладину и повторить действия для второй стены.
• В получившиеся отверстия крепится тренажер.
• Все, межстенный турник установлен, можно заниматься спортом.

О том, какие существуют особенности распорного турника для дома, смотрите в следующем видео.

Турник между стенами

Часто задаваемые вопросы при выборе, покупке и установке турников

При покупке турника изначально надо определить место его установки и параметры пользователей. Впринципе большинство турников рассчитаны для пользования взрослым человеком, но как правило самые дешевые это детские. Есть несколько видов турников различающихся по принципу установки: распорные пол-потолок, распорные между стенами, настенные, турники стойки, турники без креплений и турники в проем. Установка любого турника в процессе установки в любом случае попортит ваш ремонт, и выбор турника по принципу меньше разрушений квартиры это не выход.

Турники в проем

Самые популярные и более покупаемые – это турники в проем. Данный вид турников представляет из себя трубу которые по средством разнообразных креплений устанавливается в проем между стенами или в проем дверной коробки. Данный вид турников делится по размерам «от и до», к примеру от «100 см до 120 см» Это означает что турник подойдет в проем от 100см до 200 см. При выборе желательно подбирать турник по размеру находящемуся в середине диапазона т.е. если проем у вас 100 см желательно подобрать турник с маркировкой «95-105» или «90-110». У большинства производителей турник «80-100» или «100-120» может не подойти к проему 100 см. Для предотвращения соскальзывания рук с турника во время занятий рекомендуем пользоваться перчатками для фитнеса или намотать на перекладину медицинский тряпичный пластырь.

1. Самый распространенный способ крепления у многих производителей это крепление с помощью упорных пластин. При выборе данной конструкции турника надо помнить, что стены должны бить твердыми и достаточно прочными, установка в гипсокартон или на тонкую пеноблочную плиту может просто сломать стену. При использовании данного вида турника надо постоянно следить за тем, что он не разболтался и контр гайки находятся в рабочем положении иначе это может привести к выпаданию турника из распорных пластин и получению травм.
   Две пластины крепятся к стене шурупами и дюбелями друг напротив друга. В пластинах есть отверстия, куда будет вставляться перекладина турника. У перекладины есть выворачивающиеся шпильки и контргайки. Шпильки могут быть с одной стороны либо с двух. Конструкция с одной шпилькой надежнее, но с двумя шпильками удобнее закрепить перекладину ровно посередине проема, оставив меньшее количество открытой резьбы по краям. Затем вставив перекладину между пластинами распираем её выворачивая шпильки до упора в пластины. Когда усилие достаточно и перекладина не проворачивается в пластинах, мы контрим гайки и турник готов к эксплуатации.
2. Турник в проем раздижной представляет собой 2 трубы вставленных друг в друга между трубами есть пластиковая или резиновая вставка, которая убирает излом турника. Данный вид крепления лучше использовать, если стена из сыпучих материалов (пеноблок, гипсоблок) или дерева. Установка простая и надежная. Недостаток данного турника в разной толщине, т.е. правая и левая рука будут обхватывать разные по толщине трубы.
3. Турник распорный ШИП. Самая надежная система крепления и не требует засверливания в стену. Перекладина имеет с двух сторон шпильки на концах которых металлические шипы. На шпильки одеты метало-пластиковые или металлические (пластиковыми шайбами) конусы. Турник располагается между стенами и при распирании шипы заходят в стену предотвращая скольжение турника вниз при занятии, а конусы не позволяют турнику вылететь из креплений при резких рывках. Если вы не заметили что распор по каким либо причинам ослаб данная система крепления все равно не позволит турнику сорваться и нанести вред здоровью.

Настенные или потолочные турники

Данный вид турника может иметь различные модификации. Есть обычные прямые перекладины, есть перекладины с широким хватом, могут быть оснащены ручками параллельного хвата. В настенных турниках есть модели, совмещающие в себе турник и брусья или имеющие крепление для боксерского мешка. При установке настенных турников в бетонные стены лучше использовать анкерные болты, если установка идет в кирпич или пеноблок, то желательно ставить на дюбель. При установке в потолок желательно использовать химический анкер для предотвращения вырывания турника во время занятий, особенно в панельных домах, где плиты перекрытий полые.

Турники без креплений

Их очень часто рекламируют по телевизору, они продаются практически во всех сетевых магазинах. Производитель в 100% предложений Китай. Очень удобные тем, что не надо ничего сверлить не надо устанавливать, собрал подошел в дверному проему закрепил на верхней части проема и подтягиваешься. Но есть много минусов данной продукции. Эти модели все разборные на небольшие части для экономии места в упаковке и уменьшении цены доставки. Практически все модели собираются не на болтовых соединениях, а на пружинных крепежах. Чем больше частей в турнике, тем быстрее он разболтается и придет в негодность. Для удешевления стоимости они сделаны из тонкостенного металла и при использовании очень быстро приходит в негодность. Ручки выполнены из неопрена и достаточно быстро изнашиваются. В местах упора турника при использовании сотрутся обои или иное покрытие стен. При использовании надо быть очень аккуратным, если его не правильно закрепить можно сломать коробку двери, или повредить наличники. Не желательно делать упражнения рывками т.к. данный турник держится с помощью вашего веса а при рывках турник может просто отвалиться.

Распорные пол-потолок

Предназначены для пользователей до 100 кг. Распираются между полом и потолком. Нельзя использовать если у Вас натяжные потолки, потолки из гипсокартона, пластиковые потолки. Если пол покрыт линолеумом, то при демонтаже на нем останутся вмятины. Если пол покрыт ламинатом, то при установке данного турника ламинат прогнется в местах нижних упоров турника. Для взрослых не очень удобен в использовании, из-за маленькой ширины перекладины.

Турники стойки

Данные модели просто ставятся на пол, в основном имеют дополнительно брусья, не требуют установки и крепления. Но для нормального использования турники стойки имеют большую опорную поверхность и занимают очень много места. Использование данной модели очень неудобно в домашних условиях именно из-за габаритов.

Турник распорный — виды и как установить

В современном мире все больше людей вынуждены вести малоподвижный образ жизни. Турник распорный — прекрасная способ, чтобы поддерживать себя в хорошей физической форме и поддерживать свое здоровье.

Многие находят время для занятий физкультурой и спортом. Кто-то посещает спортзалы, а кто-то предпочитает выполнять упражнения дома, что экономит время и средства. Одним из самых простых, доступных, но эффективных тренажеров для дома является распорный турник.

Несмотря на простейшую конструкцию, упражнения на этом турнике помогают прокачать разные мышцы. Существуют различные виды распорных турников для дома, например, турник в распор между стенами и турник в дверной проем распорный.

Турник для дома распорный

Турник распорный без сверления крепится за счет распора пружинной конструкции. Почему для занятий многие выбирает именно распорный снаряд? Рассмотрим достоинства, а также недостатки этого домашнего снаряда.

Турник распорный — преимущества

Преимуществами такого турни ка можно назвать следующие:

• Чтобы установить турник на распорках нет необходимости сверлить отверстия портить стену для крепления болтами.
• Распорный турник между стен не требует различных дополнительных приспособлений для крепления.
• Такие турники можно использовать для крепления детских качелей, лестниц или боксерской груши.
• Турник в распор имеет самую низкую цену, даже в сравнении с другими видами домашних турников.
• Его можно установить на подходящей высоте, чтобы было удобно висеть на турнике, так как это полезно для позвоночника.

Раздвижной турник для дома — недостатки

Среди минусов распорного или раздвижного турника можно отметить такие:

• После использования распорного турника остаются следы на стене или дверной коробке.
• Если установить раскладной турник неправильно и при чрезмерной нагрузке, он может сорваться и привести к травме. Хотя но в целом, такие турники считаются достаточно надежными.

Перед тем, как приобрести турник раздвижной межпроемный, важно учесть габариты квартиры, необходимо согласовать длину турника и ширину дверного проема или проема между стен.

Раздвижной турник — модели

Снаряд распорный DSK-01-T-41 удобно монтировать, при этом конструкция не портит стены или дверные косяки. Этот турник разборный обладает большой грузоподъемностью – 100 кг. Ширина бруса распорного турника регулируется при помощи болтов от 0.7 до 1 м. Стоимость турника примерно 2090р.

Снаряд распорный раскручивающийся имеет корпус из прочной стали, а на перекладине установлены поролоновые подкладки, улучшающие сцепление с ладонью. Крепление этого турника несколько отличается – в нем нет болтов. Ширину можно регулировать за счет раскручивания крепежных краев до нужного размера, возможная ширина – от 23. 6 до 39.4. Этот съемный турник в проем выдерживает нагрузку в 100 кг. Стоимость турника примерно 650р.

Notice

Турник распорный в дверной проем можно приобрести по отличной цене с доставкой в самые короткие сроки.

ХАРАКТЕРИСТИКИ

Спортивное оборудование турник для подтягивания
Размер регулируется
Цвет: Серебристый
Материал: Термообработанная сталь
Турник подходит для двери шириной: 62-100 см
Выдерживает до 100 кг веса при правильном монтаже
В комплект с оборудованием входит инструкция

Отзывы :«Описанию соответствует. Хорошее качество по хорошей цене, груз достаточно быстрый, в течение месяца».
«Отлично! Я его попробовал его и остался полностью доволен». «Доставка супер-быстрая! турник несколько прогибается при нагрузке в 65 кг, надеюсь, не сломается».

Турник между стен- как правильно закрепить

В некоторых случаях может возникнуть проблема, если стены в квартире сделаны из гипсокартона, а на турнике в дверном проеме взрослому мужчине заниматься неудобно из-за небольшой высоты от пола до перекладины. Турник межстенный может стать выходом из положения. Подходящее помещение квартире то, в котором расстояние между стенами не превышает 1,2 метра, поэтому большинство устанавливают турник в коридорный проем.

Как закрепить турник между стен, если есть опасения, выдержат ли стены, учитывая, что только статическая нагрузка на турник будет до 150 кг, не говоря уже о рывковой. Один из вариантов, просто сделать боковушки с обеих сторон стены от пола до потолка враспор и к ним прикрепить турник в коридор. Но недостатком этого способа является то, что сужается и без того не очень широкий проем и выглядит это не очень красиво.

Другой вариант, сделать декор по принципу шведской стенки из деревянных брусьев под цвет дверей или обналички. При этом можно сделать один или несколько пропилов на разной высоте для разных упражнений или людей разного роста. Это позволит не слишком сузить проем.

Таким образом, турник распорный может стать отличным помощником для того, чтобы регулярно подтягиваться и держать свои мышцы в тонусе.

Распорный турник: не рекомендую устанавливать дома для активного ребёнка | Мама в спорте

У нас дома полтора года был раздвижной распорный турник, который устанавливается в дверной проём. Теперь мы делаем ремонт и от такого снаряда решили отказаться. Рассказываю почему.

Распорный турник оборудован системой пружин, благодаря которым он устанавливается в дверном проёме или между двумя стенами (что предпочтительнее) в узком коридоре.

К основным плюсам такого турника относят компактность и простоту установки: не нужно никаких строительных инструментов и повреждения стен, достаточно выкрутить концевые трубки турника до полного упора в стены или дверной проём.

Производители и продавцы убеждают, что такой турник невероятно удобен, так как его можно легко не только устанавливать, но и снимать и компактно хранить, когда он мешает. Также на турник можно вешать дополнительное оборудование: кольца или качели для ребёнка, или грушу; можно легко регулировать под рост членов семьи.

Но, на мой взгляд, это лукавство.

Опровергаю плюсы:

1. Лёгкая установка без специальных навыков? Не лёгкая: чтобы турник выдержал вес даже 20-килограмового ребёнка, который будет раскачиваться, а не висеть как мешок, нужно приложить немалые усилия. И мне сил не хватало, может и есть женщины, которые коня на скаку остановят, но мне была нужна мужская сила, то есть помощь мужа, иначе турник начинал «оползать», его регулярно нужно не забывать подкручивать.

Так что часто подгонять под рост каждого члена семьи не выйдет, тем более см. пункт 2.

2. Не повреждает стены? Ещё как повреждает: в лучшем случае останутся некрасивые отметины , а в худшем — проломы в дверной коробке и дырки в непрочной стене.

От нагрузок турник сползает по стене, повреждая её. Личное фото.

От нагрузок турник сползает по стене, повреждая её. Личное фото.

3. Удобно тренироваться? Да ни фига не удобно. Чтобы не цепляться головой, турник нужно устанавливать достаточно высоко, и если он установлен в дверном проёме, то совсем не остаётся места даже для обычного подтягивания, не говоря уж о чём-то более сложном. На таком турнике можно только висеть. Если между двух стен в коридоре, то ещё куда ни шло,

Вот так при традиционной установке в обычном дверном проёме не сделаешь, у нас установлен низко. Личное фото.Листай >>>Распорный турник: не рекомендую устанавливать дома для активного ребёнкаРаспорный турник: не рекомендую устанавливать дома для активного ребёнкаРаспорный турник: не рекомендую устанавливать дома для активного ребёнка

Вот так при традиционной установке в обычном дверном проёме не сделаешь, у нас установлен низко. Личное фото.Листай >>>

4. Полиуретановые ручки, для избегания соскальзывания рук во время тренировок. Эти ручки очень скоро портятся при активных тренировках, а с пластиковых ручек руки соскальзывают (как мы придумали с этим бороться ЗДЕСЬ).

Какие там ещё плюсы вроде как есть? Не припомню больше. Разве что невысокая цена, но и то спорный вопрос, турники иной конструкции и с другим типом крепления тоже есть недорогие.

А вот жирный минус — ненадёжная фиксация, перечёркивает все возможные плюсы.

Какие кольца, какие качели? Такой турник и при традиционных подтягиваниях может обрушиться, как случилось с моей 8-летней дочкой весом 22 кг, в результате чего она получила сотрясение мозга, хорошо шею не сломала. Это при том, что на турнике и 85-килограммовый папа подтягивался. Но дочь-то с разбегу на турник прыгала и отмахи делала, а не спокойно висела.

Сильно раскачиваться на распорном турнике не рекомендую.Листай >>>Распорный турник: не рекомендую устанавливать дома для активного ребёнка

Сильно раскачиваться на распорном турнике не рекомендую.Листай >>>

А ещё, чтобы дочке было удобно, турник мы закрепили на высоте 160 см от пола. Я проходила, слегка задевая перекладину волосами, а вот муж неоднократно забывал и бился бровями. И гости бывало расшибали головы.

Если вы не высокого роста и уверены, что не будете забывать подкладывать каждый раз мешающий в проходе мат, а ваш ребёнок будет спокойно без резких движений подтягиваться, и стены у вас прочные, то распорный турник можно установить.

Сейчас на карантине многие стали заниматься спортом дома, и в Интернете появилось множество видео обрушений домашних спортивных снарядов. Посмотрите, очень познавательно. Благодаря этому теперь мы более качественно оборудуем детям спортивный уголок.

Почитать ещё:

Спасибо за комментарии и лайки)

Новое. Турники, брусья на интернет-аукционе Au.ru

Турник в проём. Материал – сталь. Порошковая окраска. Турник свободно при правильной установке выдерживает 200 кг !

Данная модель идеально подходит для крепления в коридоре любой свободный проём.

Не сложен в монтаже. При нагрузке до 80 кг его достаточно распереть с помощью двух гаечных либо разводных ключей работу выполнять лучше с помощником, на пластинах турника имеются отверстия диаметром 7 мм важно!!! дополнительно в целях безопасности, так как турник изготовлен из стали и имеет вес установить дюбель гвозди либо саморезы выбор зависит от материала стены.

Мы здесь 60 лет Октября 138

Порядок заказа — производите замер проема именно в том месте где собираетесь установить допустим что размер проема вашего проема 120см в закрученном состоянии он будет изготовлен 118см увеличить размер можно будет на 10см, звоните 89232808407 сообщаете размер я в течении дня изготавливаю сообщаю вам о готовности приезжаете забираете. Забрать можно по адресу ул.60 Лет октября 138

Доставка и оплата товара в другие города происходит следующим образом: Клиент полностью оплачивает товар переводом на карточку Сбербанка России

После поступления оплаты изделие тщательно упаковывается оформляется заявка на забор груза в компании которая работает с данным регионом/городом, отправка товара производится в течение 2-3 рабочих дней.

За услуги перевозки от Красноярска до указанного региона Заказчик расплачивается с транспортной компанией при получении товара на складе в своем городе. Стоимость доставки зависит от размеров изделия и удаленности города получателя от города Красноярска.

Рассчитать примерную стоимость и сроки доставки можно на вышеуказанных сайтах транспортных компаний. Нужно просто вбить город «Откуда» — Красноярск, город «Куда» — Ваш город, и параметры груза: вес и объем. Эти параметры указаны в описании изделия если их нет либо были изменены можете уточнить задав вопрос.

Может оказаться так, что терминала транспортной компании нет в Вашем городе, а есть в соседнем крупном. В таких случаях транспортная компания может оказать дополнительную услугу по доставке груза с терминала отдельной машиной персонально по Вашему адресу, но за отдельную, дополнительную плату.

виды, способы установки, плюсы и минусы

Всё больше людей хотят накачать бицепсы и трицепсы, добиться появления «кубиков» на брюшном прессе, но при этом ведут малоподвижный образ жизни. Почему не удаётся регулярно посещать фитнес-клуб? Обычными отговорками являются загруженность бытовыми проблемами, вечный аврал на работе и, как следствие, нехватка времени. Если установить турник дома в любой дверной проём, то эти отговорки перестанут существовать. Ведь для занятий не придётся даже покидать квартиру.

С помощью этого простого устройства удастся натренировать мышцы рук и спины, подкачать пресс. Турник актуален для семьи, где подрастают дети, а также для людей, имеющих проблемы с позвоночником. В магазинах спортивных товаров представлено множество разнообразных моделей. При желании турник можно изготовить и смонтировать в дверной проём самостоятельно.

Виды домашнего тренажёра

Установить перекладины с различными видами крепления в стандартной квартире намного проще, чем найти место, например, для беговой дорожки. Если спортивный снаряд не очень хорошо сочетается с интерьером, стоит подумать о приобретении съёмного турника и его установки в дверной проём.

При необходимости изделие можно снять, чтобы оно не мешало при ходьбе, а потом снова прикрепить для занятий. Мобильная конструкция выгодна тем, что она приспосабливается к любой глубине или высоте проёма. Чаще всего размер турника соответствует ширине межкомнатной двери, примерно 90 см. Вес конструкции составляет не более 3 килограмм.

Турник устанавливают в дверной проём и без сверления, когда владелец квартиры не хочет портить стену или этому препятствуют жилищные условия. Такой тренажёр представляет собой перекладину с пружинным распором, которая устанавливается в дверной проём. Современные модели можно прикрепить между стен в узком коридоре. В комплектацию входят также анкеры, с помощью которых снаряд крепится стандартным способом.

Устанавливают турник и над дверным проёмом. Особенность этой модели – незаметность в интерьере и приваренные наверх раскосы опор. Раздвижной турник удобен для небольших квартир и детских комнат. В последнем случае его прикрепляют довольно низко, а чтобы не мешал, просто «складывают» или «откидывают на стену».

Как сделать тренажёр самостоятельно?

Если покупать конструкцию нет желания, её можно изготовить самостоятельно из подручных материалов. Чтобы сделать турник в дверном проёме, необходимо использовать кусок трубы с круглым или прямоугольным сечением, две проушины.

Можно найти множество схем для изготовления конструкции, с одной или несколькими перекладинами, а также с дополнительными брусьями. Размеры снаряда корректируются в зависимости от габаритов помещения, но диаметр остаётся одинаковым.

Оптимальный диаметр используемой трубы – 25–28 мм. Опоры могут быть как металлическими, так и деревянными. Турник в дверной проём своими руками можно сделать съёмным или стационарным. Надёжное крепление конструкции – залог того, что тренажёр выдержит большую нагрузку. При создании турника своими руками тщательно выбирают трубу, которая может быть изготовлена из нержавеющей или легированной конструкционной стали. Перекладина должна не только выдерживать нагрузку, но и не ржаветь, быть прочной.

Решив изготовить снаряд в домашних условиях, первым делом следует запастись инструментами и материалами.

• труба из металла диаметром 30 см, покрытая эмалью;
• ножовка по металлу или болгарка;
• плоскогубцы и тиски.

Первый шаг мастера – измерить длину и отрезать лишнее. Затем сделать надрезы крест-накрест с каждого края глубиной 2 мм. Отогнуть две противоположные части под углом 90 градусов. Остальные фрагменты срезать. В оставшихся проделывают отверстия для крепления.

Трубу прикладывают к месту установки. Ставят пометки, где нужно просверлить. Дрелью делают отверстия, вставляют дюбели, а затем трубу фиксируют болтами.

Как правильно подобрать турник?

Если решение установить турник в проём окончательное, тогда следует узнать критерии выбора. Наибольший интерес и спрос вызывают съёмные модели, выделяющиеся такими преимуществами, как:

• лёгкая установка;
• безопасная и простая эксплуатация;
• возможность дополнить снаряд детскими качелями и другим оборудованием.

Распорной турник является разновидностью съёмных снарядов и ценится за счёт способа установки. Он держится в проёме благодаря пружинному механизму. Преимуществами тренажёра является доступная цена, отсутствие необходимости сверлить стены и использовать дополнительные приспособления.

При выборе турника важно учитывать его размеры, рост и массу тела владельца, ширину проёма. Толщина перекладины – ещё один важный показатель. Чем она больше, тем эффективнее занятия. Наличие прорезиненых рукояток обязательно, тогда на ладонях не появятся мозоли. При выборе детского турника важно обращать внимание на прочность соединений всех элементов.

Как установить турник в дверной проём?

После изготовления перекладины наступает пора прикрепить её в дверной проём. Это можно сделать несколькими способами. Простой вариант подразумевает использование деревянных брусочков размером 10 на 10 см и толщиной 3 см. Их также изготавливают из фанеры.

В заготовках проделывают полукруглое отверстие и с помощью саморезов прикрепляют к стене. Бруски послужат гнёздами, куда помещается перекладина. Если дверной проём довольно высокий, то прикрепляют заготовки с несколькими пазами. Тогда можно опускать или поднимать перекладину.

Турник можно повесить и на металлические гнёзда того же размера. К внешней стороне брусков прикрепляют пластину со специальным пазом для перекладины. Снаряд крепится при помощи анкерных болтов, отверстия для которых просверливают по углам.

Крепление распорной модели

При установке турника в проёме двери возникают трудности в том случае, если работать предстоит с гипсокартонными стенами или перегородками. Прикрепить снаряд также не получится из-за небольшой высоты проёма, особенно когда тренажёром будут пользоваться высокие люди. Идеальное место для распорной модели – коридорный проём, в котором расстояние между стенами составляет 1,2 метра.

Закрепить перекладину можно специальными боковушками, устанавливаемыми от пола до потолка с обеих сторон. Минусы этого способа – сужение коридора и ухудшение общего вида. Более популярный вариант – сделать опоры, как у шведской стенки, подходящие под отделку помещения. Пропилов может быть несколько, расположенных на разной высоте.

Снаряд, установленный в дверной проём, экономичный способ поддерживать фигуру в хорошей форме, прилагая минимум усилий. Чтобы лень не помешала заниматься, лучше прикрепить телескопический турник. На откосах он держится за счёт анкеров. Особенность конструкции – невозможность снять при малейшем желании.

Как крепится турник или перекладина на стенах из гипсокартона?

Что ещё останавливает людей от установки перекладины в своём доме – стены из гипсокартона. Крепление снаряда в дверном проёме больше удобно для подростков и детей. Взрослому человеку приходится поджимать ноги во время упражнений.

Идеальное местоположение снаряда – это там, где ноги не касаются пола, когда человек висит на перекладине. Такое место может найтись между гипсокартонными перегородками. В этом случае перекладину углубляют на глубину 8 см. Для более крепкой фиксации концы снаряда должны быть оснащены остроконечные шипами.

Если стены отделаны гипсокартоном, то в отверстие для перекладины, между стеной и листом, помещается ротбанд или любой другой выравнивающий материал.

Плюсы и минусы тренажёра

Когда не получается регулярно посещать фитнес-клубы, тогда установка домашнего турника в дверном проёме – разумное решение. Основными преимуществами тренажёра являются:

• занимает мало места;
• универсальность. Съёмная модель актуальна при занятиях на полу;
• не сломается при нагрузке до 120 кг.

Изделие имеет и некоторые недостатки – несовместимость со слабой дверной коробкой. Откосы могут мешать выполнению многих упражнений, не позволяя развернуться. В стандартной квартире, где предел дверного проёма два метра, высоким людям заниматься будет не очень удобно.

Какие упражнения можно выполнять?

На домашней перекладине выполняются подтягивания, за счёт которых удастся накачать бицепсы и трицепсы. Если просто повисеть на турнике, то разгружается позвоночник, корректируется сколиоз. Придуманы разные виды тренировок, каждая из которых направлена на развитие выносливости, гибкости и повышение скоростно-силовых способностей.

Упражнения с поднятием ног помогают накачать брюшной пресс, а во время раскачивания развивается мускулатура рук и спины. Нагрузку подбирают индивидуально, учитывая физическое состояние и наличие проблем со здоровьем. Например, при больных суставах не рекомендуется висеть на турнике.

Руководство по стойкам и каркасу стен

При проведении любого проекта реконструкции дома практически невозможно избежать проблем с гипсокартоном, стойками и каркасом. Это может быть связано с крупными реконструкциями, такими как удаление стены или строительство пристройки. Но это может касаться даже мелких исправлений, таких как установка вешалки для полотенец в ванной или развешивание картины. Знание того, что находится за этим гипсокартоном, и несколько основных измерений стойки и каркаса помогут вашему проекту упростить работу и выглядеть лучше.

Что скрывается за гипсокартоном?

Гипсокартон — это жесткая плита на основе гипса, которая образует большинство стен в домах. Гипсокартон, который часто называют стеновым, обычно имеет толщину 1/2 дюйма. Он либо прикручивается, либо прибивается непосредственно к стойкам стены. Если бы вы могли заглянуть за гипсокартон или снять его, вы могли бы увидеть любое из следующего:

Изоляция

Наружные стены обычно имеют изоляцию из стекловолокна, целлюлозы, минеральной ваты или пенопласта. Наружные стены старых домов могут не иметь теплоизоляции за гипсокартоном.Внутренние стены обычно не имеют теплоизоляции, но иногда ее используют в качестве звукоизолирующего устройства.

Ель / Марго Кавин

Заголовки окон и дверей

Заголовки — это горизонтальные элементы, которые проходят через верх дверей, окон и проходов. Заголовки важны, потому что они поддерживают вес, который обычно поддерживался бы вертикальными стойками в этом пространстве. Одна из причин заботиться о заголовках заключается в том, что они дают вам воздух и свет. Чем шире заголовок над окном, тем больше окно.Таким образом, вы получите больше воздуха и света. Кроме того, внутри дома прочная перегородка над дверью между кухней и гостиной может помочь связать две комнаты вместе.

Провода

Электрические кабели обычно проложены за гипсокартоном, либо проходят горизонтально через отверстия в стойках, либо скрепляются вертикально скобами по бокам стоек. Выходные кабели обычно имеют высоту около 12 дюймов. Выключатели света имеют высоту около 48 дюймов, поэтому ожидайте увидеть электрические кабели в этой области. Вы не должны найти незакрепленные электрические провода: только провода, связанные вместе в виде кабелей с металлической или пластиковой оболочкой.Свободные провода не допускаются большинством электрических норм. Однако в некоторых старых домах вы можете столкнуться с незакрепленными проводами, которые называются проводкой с ручкой и трубкой.

Ель / Марго Кавин

Сантехнические трубы

Сантехнические трубы из PEX, меди или оцинкованной стали находятся за стенами, в основном, для обслуживания кухонь и ванных комнат. Трубы будут проходить сквозь стены больше вертикально, чем горизонтально. Типичный пример — синяя и красная труба из полиэтилена PEX, идущая вертикально вверх от водонагревателя и основного водопровода в подвале.

Ель / Марго Кавин

Другие возможные функции

• Огненные блоки: Вы можете встретить короткие горизонтальные части гвоздей, которые действуют как огненные блоки, замедляя движение огня.
• Насекомые: Даже самая плотная стена может закончиться пауками и паутиной.
• Мертвые паразиты: Иногда крысы и мыши умирают внутри стены и остаются там до тех пор, пока не будут обнаружены во время проекта реконструкции.
• Обломки: Иногда строители позволяют строительному мусору падать в стены колодцев.
• Острые шурупы и гвозди. Если стена с другой стороны сделана из гипсокартона, есть большая вероятность, что вы встретите несколько шурупов или гвоздей, которые не задели гвоздики.
• Гипсовые ключи: Если стена с другой стороны сделана из гипса, штукатурка будет продавливаться через металлическую или деревянную планку, чтобы образовались необходимые ручки, называемые ключами.

Насколько далеко друг от друга расположены шпильки?

В случае пролета шпилек применяется тип измерения по центру .Шпильки измеряются от центра одной стойки до центра соседней стойки. Несущая стена, которую иногда называют перегородкой, выдерживает вес дома над ней; ненесущая стена выдерживает только собственный вес. Перед удалением любой стены проконсультируйтесь с лицензированным подрядчиком или инженером-строителем. Даже гонорар инженеру-строителю намного меньше, чем стоимость ремонта разрушенной стены или крыши.

Как определить несущую стену?

Глядя на балки пола (из подвала или на чердаке) можно понять, является ли стена несущей; обычно несущие стены проходят перпендикулярно балкам.Наружные стены также обычно являются несущими, в то время как стены, у которых нет стен, столбов или других опор непосредственно над или под ними в конструкции, вряд ли будут несущими.

Смотреть сейчас: как определить, несущая ли стена

16 дюймов по центру

Несущие стойки стены обычно находятся на расстоянии 16 дюймов по центру. Этот предсказуемый интервал позволяет вам легко находить гвоздики, когда вы пытаетесь повесить картину, установить полки или поставить новые кухонные навесные шкафы, среди других проектов.

24 дюйма по центру

Ненесущие стены могут иметь вертикальные стойки, расположенные по центру на расстоянии до 24 дюймов. Так как ненесущие стены выдерживают только вес гипсокартона и некоторых внутренних электромонтажных и сантехнических работ, можно использовать более широкие стойки. В некоторых домах несущие стены отстоят друг от друга на 24 дюйма по центру.

Ель / Марго Кавин

Подсказка

Вам нужно найти стойку в стене, но у вас нет под рукой средства для поиска стоек? Простой трюк — привязать тонкую веревку к сильному магниту холодильника и оставить несколько дюймов веревки в качестве хвоста.Удерживая конец «хвоста», перетащите магнит заподлицо со стеной кругами в несколько дюймов в диаметре (по горизонтали и вертикали). В конце концов, магнит будет притягиваться к металлическому шурупу или гвоздю, которые использовались для крепления гипсокартона к стойке. Вы только что нашли центр гвоздика. Оттуда вы можете измерить расстояние до соседних гвоздиков с помощью рулетки.

СТАЛЬНАЯ УКРЕПЛЕНИЕ ДЛЯ БЕТОННОЙ КЛАДКИ

ВВЕДЕНИЕ

Армирование стен из бетонной кладки увеличивает прочность и пластичность, увеличивает сопротивление приложенным нагрузкам, а в случае горизонтального армирования также обеспечивает повышенное сопротивление растрескиванию при усадке.Этот TEK предназначен для арматуры без предварительного напряжения для бетонных кладок. Предварительно напряженная сталь обсуждается в документе «Строительство бетонных стен после натяжения», TEK 3-14 (ссылка 1). Если не указано иное, информация основана на Международном строительном кодексе (IBC) 2003 г. (ссылка 2). Что касается проектирования и строительства каменной кладки, IBC ссылается на «Требования к строительным нормам для каменных конструкций и спецификации для каменных конструкций» (Кодекс и спецификации MSJC) (ссылки 4, 5). В некоторых случаях IBC принимает положения, отличные от положений MSJC.Эти случаи были отмечены в соответствующих случаях.

МАТЕРИАЛЫ

Арматура, используемая в кирпичной кладке, — это в основном арматурный стержень и изделия из холоднотянутой проволоки. Стеновые анкеры и стяжки обычно изготавливаются из проволоки, металлических листов или полос. В таблице 1 перечислены применимые стандарты ASTM, регулирующие стальную арматуру, а также номинальный предел текучести для каждого типа стали.

Таблица 1 — Армирование, используемое в кладке

Арматурные стержни

Арматурные стержни доступны в США в одиннадцати стандартных размерах стержней, обозначенных No.С 3 по 11, № 14 и № 18 (M № 10-36, M № 43, M № 57). Размер арматурного стержня обозначается числом, соответствующим его номинальному диаметру. Для стержней с номерами от 3 до 8 (M # 10-25) число указывает диаметр в восьмых долях дюйма (мм), как показано в таблице 2.

Чтобы помочь решить потенциальные проблемы, связанные с скоплением арматуры и уплотнением раствора, IBC ограничивает диаметр арматурного стержня до менее одной восьмой номинальной толщины элемента и одной четвертой наименьшего размера ячейки, участка или муфты, в которую он размещен.Для типичных одинарных стен это соответствует максимальному размеру стержня № 8, 9 и 11 для 8-, 10- и 12-дюймовых стен соответственно (M № 25, 29 и 36 для 203, 254 и 305-мм стены). Кроме того, действуют следующие ограничения:

• максимальный размер стержня № 11 (M # 36),
• площадь вертикального армирования не может превышать 6% площади пространства для раствора (т. Е. Около 1,26 дюйма ², 1,81 дюйма ² или 2,40 дюйма ² вертикальной арматуры для 8-, 10- и 12-дюймового бетона. кладка соответственно (815, 1170 или 1550 мм² для блоков 203, 254 и 305 мм соответственно) и
• для кладки, спроектированной с использованием процедур расчета прочности, максимальный размер стержня составляет No.9 (M # 29), а максимальная площадь арматуры составляет 4% от площади ячейки (т. Е. Около 0,84 дюйма², 1,21 дюйма² или 1,61 дюйма² вертикальной арматуры для 8-, 10- и 12- бетонная кладка, соответственно (545, 781 или 1039 мм² для блоков диаметром 203, 254 и 305 мм, соответственно).

Указанные выше предельные значения размеров арматуры связаны со строительством. Дополнительные проектные ограничения для предотвращения чрезмерного армирования и хрупких разрушений также могут применяться в зависимости от используемого метода проектирования и выдерживаемых расчетных нагрузок.На арматурных стержнях производители указывают размер прутка, обозначение стана и тип стали (см. Рисунок 1). Обратите внимание, что размер столбца указывает размер в единицах СИ в соответствии со стандартами ASTM.

Стандарты ASTM включают минимальные требования к различным физическим свойствам, включая предел текучести и жесткость. Хотя не все арматурные стержни имеют четко определенный предел текучести, модуль упругости E _s примерно одинаков для всех арматурных сталей и для целей проектирования принят равным 29 000 000 фунтов на квадратный дюйм (200 ГПа).

При проектировании методом расчета допустимого напряжения допустимое растягивающее напряжение ограничивается до 20000 фунтов на квадратный дюйм (138 МПа) для арматурных стержней класса 40 или 50 и 24000 фунтов на квадратный дюйм (165 МПа) для арматурных стержней класса 60. Для арматурных стержней, заключенных в стяжки, например, в колонны, допустимое напряжение сжатия ограничено 40% от заданного предела текучести с максимальным значением 24 000 фунтов на кв. Дюйм (165 МПа). Для расчета прочности номинальный предел текучести арматуры используется для определения размера и распределения стали.

Таблица 2 — Номинальные характеристики арматурного стержня

Рис. 1 — Стандартные маркировочные знаки ASTM

Проволока холоднотянутая

Холоднотянутая проволока для армирования швов, стяжек или анкеров варьируется от W1.От 1 до W4,9 (от MW7 до MW32), причем наиболее популярным размером является W1,7 (MW11). В таблице 3 показаны стандартные размеры и свойства проводов. Поскольку IBC ограничивает размер арматуры шва половиной толщины шва, практический предел диаметра проволоки составляет ³ / ₁₆ дюйма (W2,8, 4,8 мм, MW18) для дюйма (9,5 мм). ) кровать стык. Проволока для кладки гладкая, за исключением того, что боковые проволоки для усиления швов деформируются накатными кругами.

Деформационные характеристики арматурной проволоки были определены с помощью обширных программ испытаний.Мало того, что предел текучести холоднотянутой проволоки близок к ее пределу прочности, но и местоположение предела текучести четко не указано на кривой зависимости напряжения от деформации. ASTM A 82 (ссылка 15) определяет текучесть как напряжение, определенное при деформации 0,005 дюйма / дюйм. (мм / мм).

Таблица 3 — Свойства проволоки для кладки

ЗАЩИТА ОТ КОРРОЗИИ

Блоки для раствора, раствора и кирпичной кладки обычно обеспечивают адекватную защиту встроенной арматуры при соблюдении минимальных требований к покрытию и зазору.Армирование с умеренным количеством ржавчины, прокатной окалины или их комбинации разрешается использовать без очистки или нанесения кистью, при условии, что размеры и вес (включая высоту деформаций) очищенного образца не меньше, чем требуются применимым стандартом ASTM. Когда необходима дополнительная защита от коррозии, арматура может быть оцинкована или покрыта эпоксидной смолой.

Армирование швов

Углеродистая сталь может быть защищена от коррозии путем покрытия цинком (гальваника).Цинк защищает двумя способами: во-первых, в качестве барьера, отделяющего сталь от кислорода и воды, и, во-вторых, в процессе коррозии цинк разрушается до того, как сталь подвергается разрушению. Увеличение толщины цинкового покрытия улучшает защиту от коррозии.

Требуемый уровень защиты от коррозии повышается с увеличением степени воздействия. При использовании в наружных стенах или во внутренних стенах, подверженных средней относительной влажности более 75%, арматура стыков из углеродистой стали должна быть оцинкована горячим способом или покрыта эпоксидной смолой, либо необходимо использовать армирование стыков из нержавеющей стали.При использовании во внутренних стенах, подверженных средней относительной влажности менее или равной 75%, он может быть оцинкован методом прокатки, горячеоцинкован или изготовлен из нержавеющей стали. Соответствующие минимальные уровни защиты:

• Мельница оцинкованная — ASTM A 641 (ссылка 16) 0,1 унции / фут² (0,031 кг / м²)
• Горячее цинкование — ASTM A 153 (ссылка 17), класс B, 1,5 унции / фут² (458 г / м²)
• Эпоксидное покрытие — ASTM A 884 (ссылка 18), класс A, тип 1 ≥ 7 мил (175 мкм) (ссылка 3). Обратите внимание, что коды IBC 2003 и 2002 MSJC неправильно определяют арматуру швов с эпоксидным покрытием класса B, тип 2, что не применимо для строительства каменной кладки.

Кроме того, арматура стыков должна быть размещена так, чтобы продольные проволоки были заделаны в строительный раствор с минимальным покрытием ½ дюйма (13 мм) при отсутствии воздействия погодных условий или земли и дюйма (16 мм) при воздействии погодных условий. или земля.

Арматурные стержни

Для защиты стали от коррозии требуется минимальное количество кладки поверх арматурных стержней. Это покрытие кладки измеряется от ближайшей внешней поверхности кладки до самой внешней поверхности арматуры и включает толщину облицовки кладки, раствора и раствора.Применяются следующие минимальные требования к покрытию:

• кирпичная кладка, подверженная воздействию погодных условий или земли
  стержня больше, чем № 5 (M # 16) …………………… .2 дюйма (51 мм)
  стержня № 5 (M # 16) или меньше …… ……………… 1½ дюйма (38 мм)
• Каменная кладка, не подверженная воздействию погодных условий или земли… 1½ дюйма (38 мм)

РАЗМЕЩЕНИЕ

Требования к установке арматуры и стяжек помогают гарантировать, что элементы размещены так, как предполагается в проекте, и что характеристики конструкции не будут нарушены из-за неправильного расположения.Эти требования также помогают минимизировать коррозию, обеспечивая минимальное количество кладки и покрытия из раствора вокруг арматурных стержней и обеспечивая достаточный зазор для раствора и раствора вокруг арматуры и аксессуаров, чтобы можно было должным образом передавать напряжения.

Арматурные стержни

Допуски по размещению арматурных стержней:

• отклонение от d для стен и наружных элементов:
  d ≤ 8 дюймов (203 мм) ………………………. ± ½ дюйма (13 мм)
  8 дюймов (8 дюймов)(203 мм) < d ≤ 24 дюйма (610 мм) ± 1 дюйм (25 мм)
  d > 24 дюйма (610 мм) ……………………. ± 1¼ дюйма (32 мм)
• для вертикальных стержней в стенах ……… .. ± 2 дюйма (51 мм) от указанного места по длине стены.

Кроме того, необходимо соблюдать минимальное расстояние между арматурными стержнями и прилегающей (внутренней частью ячейки) поверхностью кирпичной кладки, равное ¼ дюйма (6,4 мм) для мелкозернистого раствора или ½ дюйма (13 мм) для крупнозернистого раствора так что раствор может растекаться по решеткам.

РАЗВИТИЕ

Строительная длина или анкеровка необходимы для адекватной передачи напряжений между арматурой и раствором, в который она заделана. Арматурные стержни могут быть закреплены с помощью длины заделки, крюка или механического устройства. Арматурные стержни, закрепленные по длине заделки, зависят от блокировки при деформациях стержня и достаточного покрытия кладки для предотвращения раскола от арматурного стержня до свободной поверхности.Подробная информация и требования к разработке, стыковке и стандартным крюкам содержатся в TEK 12-6 «Требования к детализации армирования для бетонной кладки» (ссылка 19).

Список литературы

1. Конструкция бетонных стен после натяжения, TEK 3-14. Национальная ассоциация бетонщиков, 2002.
2. Международный Строительный Кодекс 2003. Международный Совет Кодекса, 2003.
3. Международный Строительный Кодекс 2006.Совет Международного кодекса, 2006.
4. Строительные нормы и правила для каменных конструкций, ACI 530-02 / ASCE 5-02 / TMS 402-02. Сообщено Объединенным комитетом по стандартам кладки, 2002 г.
5. Спецификация для каменных конструкций, ACI 530.1-02 / ASCE 6-02 / TMS 602-02. Сообщено Объединенным комитетом по стандартам кладки, 2002 г.
6. Стандартные технические условия на деформированные и плоские стальные стержни из заготовок для армирования бетона, ASTM A615 / A615M-00. ASTM International, Inc., 2000.
7. Стандартные технические условия на деформированные и плоские стержни из низколегированной стали для армирования бетона, ASTM A706 / A706M-01.ASTM International, Inc., 2001.
8. Стандартные технические условия на оцинкованные (оцинкованные) стальные стержни для армирования бетона, A767 / A767M-00b. ASTM International, Inc., 2000.
9. Стандартные спецификации для стальных арматурных стержней с эпоксидным покрытием, A775 / A775M-01. ASTM International, Inc., 2001.
10. Стандартные технические условия на деформированные стержни из рельсовой стали и осевой стали для армирования бетона, A996 / A996M-00. ASTM International, Inc., 2000.
11. Стандартные спецификации для армирования каменных швов, ASTM A951-00.ASTM International, Inc., 2000.
12. Стандартные технические условия на проволоку из нержавеющей и жаропрочной стали, ASTM A580-98. ASTM International, Inc., 1998.
13. Стандартные технические условия на стальную проволоку деформированную для армирования бетона, A496 / A496M-01. ASTM International, Inc., 2001.
14. Руководство по стандартной практике, MSP 1-01. Институт железобетонной стали, 2001.
15. Стандартные технические условия на стальную проволоку, гладкую, для армирования бетона, ASTM A82-01. ASTM International, Inc., 2001.
16. Стандартные технические условия на оцинкованную проволоку из углеродистой стали, ASTM A641-98. ASTM International, Inc., 1998.
17. Стандартные технические условия на цинковое покрытие (горячее погружение) на железо и стальную арматуру, ASTM A153-01a. ASTM International, Inc., 2001.
18. Стандартные технические условия на стальную проволоку с эпоксидным покрытием и сварную проволочную сетку для армирования, ASTM A884 / A884M-99. ASTM International, Inc., 1999.
19. Требования к детализации арматуры для бетонной кладки, TEK 12-6.Национальная ассоциация бетонщиков, 2007.

NCMA TEK 12-4D, редакция 2006 г.

Заявление об ограничении ответственности: Несмотря на то, что прилагаемая информация была максимально точной и полной, NCMA не несет ответственности за ошибки или упущения, возникшие в результате использования данного TEK.

Требования к поручню

ADA — База знаний — Часто задаваемые вопросы — Справочный центр

A4.24 Поручни, сиденья для ванны и душа
A4.24.1 Общие положения. Многие люди с ограниченными возможностями в значительной степени полагаются на поручни для поддержания равновесия и предотвращения серьезных падений. Многие люди держат предплечья между опорами и стенами, чтобы дать им больше силы и устойчивости при поддержании равновесия или подъеме. Зазор поручня 1 1/2 дюйма (38 мм), необходимый в этом стандарте, является безопасным расстоянием для предотвращения травм в результате проскальзывания рук через отверстие. Этот зазор также обеспечивает минимальное пространство для захвата.

4.24.2 Поручни.

4.24.2.1 Размер и расстояние между поручнями. Диаметр или ширина поверхностей захвата поручня должны составлять от 1 1/4 дюйма до 1 1/2 дюйма (от 32 мм до 38 мм), или форма должна обеспечивать эквивалентную поверхность захвата. Если поручни устанавливаются рядом со стеной, расстояние между стеной и поручнем должно составлять 1 1/2 дюйма (38 мм). См. Рис. B4.24.2.1.

4.24.2.2 Расположение поручней. Поручни должны устанавливаться в горизонтальном положении на высоте от 33 до 36 дюймов (от 840 до 915 мм) над полом, за исключением случаев, когда дополнительная поручня устанавливается по отношению к ободу или поверхности приспособления.

4.24.2.3 Поверхностные опасности. Поручни и любые стены или другие поверхности, прилегающие к поручням, не должны иметь острых или абразивных элементов. Края должны иметь радиус не менее 3 мм (1/8 дюйма).

4.24.2.4 Фитинги. Поручни не должны вращаться внутри своих приспособлений.

4.24.2.5 * Способ монтажа. Поручни должны устанавливаться любым способом, который обеспечивает поверхность для захвата в местах, указанных в настоящем стандарте, и не препятствует необходимому свободному пространству на полу.

A4.24.2.5 Способ монтажа. Поручни, которые устанавливаются на стене, не влияют на измерение необходимого свободного пространства на полу, если пространство под поручнем является свободным и не создает препятствий для пространства между коленями, как предусмотрено в 4.2.4.3. Однако система поручней, устанавливаемая на полу, в зависимости от конкретной конфигурации, может занимать пространство для коленей и влиять на измерение требуемого свободного пространства на полу. Это требование включено, чтобы гарантировать, что установка поручня не будет препятствовать необходимому свободному пространству пола.Выдвижные поручни, отвечающие требованиям к конструкции, можно считать эквивалентными.

Лучшие места для установки поручней в ванне или душе

Поручни в ванной комнате предназначены не только для пожилых людей.

Вопреки мнению многих, пожилые люди — не единственные люди, которым полезно использовать поручни в ванной. Когда дело доходит до падения в душе или ванне, дети так же склонны поскользнуться, как и пожилые люди.

Душевые кабины и ванны выглядят вполне безопасными, но несчастные случаи могут произойти независимо от того, кто ими пользуется.Исследования показали, что ежегодно происходит более 230 000 несмертельных падений в туалете среди людей старше 15 лет. Большинство ванн требуют, чтобы вы переступили через край, который обычно составляет около 18 дюймов. У большинства душевых кабинок есть выступ высотой от 4 до 5 дюймов, через который вы должны переступить. Для многих это не проблема. Однако для тех, у кого баланс не так хорош, например, у детей и пожилых людей, это может стать серьезной проблемой. К счастью, есть простое решение этой проблемы — поручни.

Независимо от вашего возраста иметь что-то, за что можно держаться в скользкой и влажной среде душа или ванны, имеет смысл.

Рекомендации по выбору поручней

Большинство поручней изготовлены из нержавеющей стали для защиты от коррозии. Они бывают разных размеров, но наиболее распространенные стержни имеют длину 18 или 24 дюйма и обычно составляют 1 1/2 дюйма в диаметре. К некоторым брускам добавлена ​​текстура для дополнительной безопасности.

• Выберите планку длиной 18 дюймов или длиннее для вертикального размещения на краю ванны.
• При установке под углом обязательно найдите шпильки, к которым крепится шина, и произведите соответствующие измерения.Угловые стержни обычно имеют длину 24 дюйма.
• Выберите штангу длиной 32 дюйма или больше для турника.
• Выберите стержни диаметром 1 1/2 дюйма.
• Держитесь подальше от брусьев, которые оставляют зазор более 1 1/2 дюйма между штангой и стеной.

Как и где установить поручни

Поручни следует устанавливать в наиболее безопасном и удобном месте душа или ванны. Их необходимо соединить с настенными стойками. Было бы полезно проследить за правильным размещением поручней, попросив членов семьи встать внутри ванны или душа, чтобы каждый мог дотянуться до них, когда это необходимо.

Размещение поручней в душевой кабине

Вот несколько практических правил относительно того, где разместить поручни в душе.

• Вертикальная входная планка должна приближаться к косяку двери душа.
• Турник должен проходить вдоль боковой стены на высоте 34-36 дюймов от пола.
• Вертикальная планка на торцевой стенке смесителя должна приближаться к ручкам смесителя.

Размещение поручней для комбинации «ванна / душ»

Для установки поручней в ванну или комбинацию «ванна-душ» используйте эти советы.

• Вертикальную входную планку следует установить на стене напротив крана.
• Турник должен быть прикреплен к боковой стенке и должен быть как можно более длинным. Он должен быть на высоте примерно 30 дюймов от пола ванны.
• Еще одна вертикальная планка должна быть прикреплена к торцевой стенке смесителя рядом с ручками смесителя.

Невозможно предотвратить каждую аварию. Однако, установив поручни в ванне и / или душе, вы значительно снизите вероятность того, что кто-то в вашем доме упадет и получит травму.Если это похоже на то, что вам нужно делать дома, не стесняйтесь обращаться к нам в USA Bath и позвольте нам помочь вам найти лучший способ повысить безопасность вашей ванны или душа.

Стальная арматура для стен — горизонтальная арматура, вертикальная и соединительная

Требования к плану:

Проектировщик (архитектор / инженер) любого проекта должен четко указать на своих планах следующую информацию:

• Раздельные сечения всех стен.Каждое поперечное сечение должно четко показывать размер используемого блока (т. Е. 4, 6, 8 или 10 дюймов) для строительного инспектора и установщика.
• Каждое поперечное сечение должно показывать высоту стен для каждого этажа.
• Размеры вертикальных и горизонтальных арматурных стержней, расстояние между ними и марка стали должны быть четко обозначены для каждого этажа в каждом поперечном сечении стены или в отдельной записи на других листах.
• Размещение арматурной стали, особенно вертикальных, должно быть четко обозначено (т.е. не по центру, либо внутрь / наружу, либо по центру стены). См. Также: График гибки стержня
• Проектировщик должен указать тип и длину стыка внахлест для каждого участка стены, на котором предполагается стык.

Назначение арматурных стержней:

Железобетонные конструкции состоят из двух разных материалов

Обычный бетон — прочный на сжатие материал. Для сжатия простого бетонного куба или цилиндра требуется относительно большое количество сжимающей силы, прежде чем произойдет разрушение при сжатии.Однако простой бетон относительно слаб на растяжение (обычно может выдерживать только одну десятую (1/10) своей прочности на сжатие при растяжении).

Арматурная сталь обладает отличной прочностью как при сжатии, так и при растяжении, но стоит дороже, чем бетон. Поэтому железобетонные конструкции обычно проектируются инженерами так, что бетон в основном используется для большинства сжимающих сил, а арматурная сталь используется для всех сил растяжения и в некоторых случаях некоторых сжимающих сил.Конструкция железобетонных конструкций была оптимизирована особенно за последнее столетие с точки зрения безопасности, а также экономической целесообразности. Железобетонные конструкции зарекомендовали себя в самых сложных сооружениях, включая плотины, мосты и высотные здания по всему миру. Ниже показано размещение арматуры в стенах со сдвигом

.

Горизонтальная арматура

Полипропиленовые ленты

Amvic специально разработаны для размещения и фиксации горизонтальной арматурной стали на месте без необходимости их связывания.Обычно первый ряд горизонтальной арматуры укладывается в выемки ближе к панели EPS. Второй ряд горизонтальной арматуры располагается в шахматном порядке так, чтобы он помещался в выемку по направлению к центру бетонной стены. Третий курс размещается на том же месте, что и первый. Четвертый курс размещается на том же месте, что и второй. Этот шахматный рисунок горизонтальной арматуры необходим для того, чтобы вертикальная арматура располагалась сверху и вплеталась между горизонтальными стальными стержнями.Приложения ниже и выше, используя 8 дюймов соответственно.

Вертикальное армирование

Вертикальная арматура укладывается после того, как стена уложена и полностью возведена. В случае многоэтажной стены вертикальная арматура укладывается после возведения каждого отдельного этажа. Вертикальные арматурные стержни вставляются на место сверху, вплетаются в горизонтальную арматуру и закрепляются в нужном месте в соответствии с планами и спецификациями проекта.

Армирование проемов стен

В большинстве стен есть оконные или дверные проемы или и то, и другое. Создание проема в железобетонной стене создает дополнительное напряжение вокруг этого проема, особенно в углах. Оконные и дверные коллекторы, также известные как перемычки, могут подвергаться значительному изгибающему моменту и усилиям сдвига в зависимости от нескольких факторов.

Соединение арматуры

Стальная арматура обычно имеет длину 20 футов (6 метров).В тех случаях, когда требуется, чтобы стальная арматура превышала эту длину, требуется стыковка. Основная цель сращивания — преобразование напряжений, будь то растяжение или сжатие, от одного стального арматурного стержня или группы связанных стержней в другой таким образом, чтобы удовлетворить руководящие местные строительные / инженерные нормы и / или требования инженерных планов и спецификаций.

Типы соединений внахлест

В целях и в рамках данного руководства мы обсудим только один тип соединения, известный как соединение внахлест.Соединение внахлест обычно представляет собой перекрытие арматурной стали на определенной длине. Длина стыка должна быть рассчитана в соответствии с местными строительными нормами или местным инженером и указана в планах проекта.

Существует два основных типа соединений внахлест:

Контактный стык

Притертые арматурные стержни ДОЛЖНЫ находиться в контакте друг с другом и скрепляться друг с другом.

Бесконтактное соединение внахлест:

Арматурные стержни могут располагаться на расстоянии от одной пятой (1/5) длины внахлестку до максимум 150 мм или 6 дюймов.

Минимальные требования к длине соединения внахлест

Оба типа соединений внахлест имеют следующие требования к минимальной длине соединения:

Стыки внахлест для многократной заливки бетона

Если проект состоит из более чем одного этажа стен, установщику необходимо понимать, как выполнять стыки вертикального армирования внахлест между разными заливками. Есть два варианта, оба удовлетворительны с инженерной / структурной точки зрения.

Вариант 1

Выдвинуть вертикальные стальные арматурные стержни за верхний уровень нижнего этажа. Длина удлинителя должна быть равна требуемой длине стыка, указанной инженером-проектировщиком, или минимальной длине 40d (где d = диаметр стыкаемого стального стержня меньшего размера). Пожалуйста, обратитесь к рисунку 6.5 ниже для типичных деталей.

Пример:

Канадская система арматурной стали При сращивании арматурного стержня диаметром 10 м и диаметром 11 мм.3 мм, минимальная длина стыка внахлест составляет: 40 x 11,3 мм = 452 мм

Пример:

Система арматурной стали США При сращивании арматурной стальной балки №5 диаметром 0,625 дюйма минимальная длина стыка внахлест составляет: 40 x 0,625 дюйма = 25 дюймов

Вариант 2

Обрежьте вертикальные стальные арматурные стержни для нижнего этажа так, чтобы они были заподлицо с верхом этой стены. Вскоре после заливки бетона установите дополнительные вертикальные арматурные стержни, также известные как дюбели, в бетон.Они должны доходить до свежей залитой стены на длину, равную длине стыка, указанной инженером-проектировщиком, или минимальную длину 40d (где d = диаметр стыкаемого стального стержня меньшего размера). Вертикальные арматурные стержни, закрепленные мокрым способом, ТАКЖЕ должны выступать в верхнюю стенку на ту же длину стыка, которая указана инженером-проектировщиком, или как минимум 40d. Пожалуйста, обратитесь к рисунку 6.6 ниже для получения подробной информации.

Проектирование арматурной стали для стен

Определение спецификации арматурной стали по вертикали или по горизонтали — это задача проектирования конструкций, которая зависит от многих факторов.Это выходит за рамки данного технического руководства, однако для рынка жилищного строительства доступны некоторые инструменты, помогающие при проектировании арматуры. Инструменты описаны ниже.

Канада:

Отчет

CCMC № 13043-R содержит столы из арматурной стали для нижнего уровня и до 2 этажей надземного уровня в жилых проектах. Отчет также содержит некоторые таблицы перемычек для проемов в стенах как в метрических, так и в английских единицах измерения. В отчете указаны пределы применимости, которых необходимо придерживаться.

Требования к коду:

A — Расчет железобетона должен соответствовать CSA A23.3.
B — Размещение арматурной стали должно соответствовать CSA A23.1, CSA A23.4 и / или местным строительным нормам, имеющим юрисдикцию.
C — Арматурные стальные стержни должны соответствовать разделу 7 CSA A23.1 И CSA G30.18.
D — Минимальный предел текучести стали должен быть не менее 300 МПа (40 тыс. Фунтов на кв. Дюйм).

США:

NAHB (Национальная ассоциация жилищных строителей) совместно с PCA (Ассоциация портландцемента) подготовили «Методические указания по изоляции бетонных опалубок в жилищном строительстве» специально для промышленности ICF [REF.1]. Этот документ содержит спецификации арматурной стали для нижнего класса и до 2 этажей над уровнем земли. Он также содержит несколько перемычек для проемов в стенах в различных областях применения. Как и ожидалось, существуют ограничения, которых необходимо придерживаться.

Требования к коду:

A — Проектирование железобетона и размещение арматурных стальных стержней должно соответствовать ACI 318 или ACI 332 и / или местным строительным нормам, имеющим юрисдикцию.
B — Арматурные стальные стержни должны соответствовать одной из следующих спецификаций;
1 — ASTM A615 — Спецификации для деформированных и плоских прутков из стали
B — 2 — ASTM A706 — Спецификации для деформированных и плоских прутков из низколегированной стали
B — 3 — ASTM A996 — Спецификации для деформированных рельсовых и осевых сталей Прутки
C — Минимальный предел текучести арматурной стали должен быть классом 40 (300 МПа), за исключением сейсмических расчетных категорий D1 и D2, минимальный предел текучести арматурной стали должен быть классом 60 (400 МПа).

Для приложений, которые выходят за рамки «предписывающего метода», следует нанять местного лицензированного / зарегистрированного инженера. PCA (Portland Cement Association) подготовила еще один инструмент для инженеров в помощь в проектировании стен ICF — «Структурный дизайн изоляционных бетонных опалубочных стен в жилищном строительстве» [REF. 2]. Эта публикация более подробно объясняет инженерные принципы, используемые при проектировании несущих и ненесущих стен из ICF, даже для стен, выходящих за рамки «Предписательного метода».

Стальные арматурные стержни и безопасность на рабочем месте:

• Неохраняемые выступающие стальные арматурные стержни опасны и могут привести к травмам или смерти. Следующие меры значительно снижают опасность воздействия на незащищенную арматуру:
• Защитите все выступающие концы арматурных стержней крышками или деревянными желобами, или
• Изогните арматурную сталь так, чтобы открытые концы больше не стояли вертикально.
• Когда сотрудники работают на любой высоте над оголенным арматурным стержнем, защита / предотвращение падения является первой линией защиты от проколов.

Соответствие нормам

В соответствии со статьей 1926.701 (b) OSHA (Управление по охране труда и здоровья), к рабочей площадке должен применяться следующий пункт: «Вся выступающая стальная арматура, на которую могут упасть сотрудники, должна быть ограждена, чтобы исключить опасность. прокалывания «. Аналогичное положение о соответствии присутствует в OSHA (Закон о безопасности и гигиене труда — Канада).

Сообщите нам в комментариях, что вы думаете о концепциях в этой статье!

Размещение арматурной стали | Журнал Concrete Construction

Adobe Stock / Peangdao

Несмотря на то, что на более крупных проектах металлурги будут размещать арматурную сталь, большинство подрядчиков размещают некоторую арматуру.Размещение его в нужном месте и удержание его там во время укладки бетона имеет решающее значение для производительности конструкции. Арматуру следует размещать, как показано на чертежах размещения. Там детейлер укажет количество стержней, длину стержней, изгибов и положения.

Крышка

Одной из важных причин для правильного размещения арматурной стали является достижение нужного количества бетонного покрытия — количества бетона между арматурной сталью и поверхностью бетонного элемента.Покрытие является самым важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо, чтобы гарантировать, что сталь достаточно хорошо сцепляется с бетоном и развивает его прочность. Требования к минимальному покрытию обычно перечислены в спецификациях проекта или показаны на чертежах. Если не указано иное, минимальное покрытие для монолитного бетона указано в Строительном кодексе ACI 318.

Выбор позиции

Важно помнить, что конструкция конструкции основана на размещении стали в нужном месте.Неправильное размещение арматуры может привести и привело к серьезным разрушениям конструкции бетона. Например, опускание верхних стержней или подъем нижних стержней на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, может снизить ее грузоподъемность на 20%.

Укладка арматуры поверх слоя свежего бетона с последующей заливкой поверх нее не является приемлемым методом позиционирования. Вы должны использовать опоры для арматурных стержней, которые сделаны из стальной проволоки, сборного железобетона или пластика.Стулья и опоры доступны разной высоты для поддержки определенных размеров и положений арматурных стержней. В целом пластиковые аксессуары дешевле металлических опор. Справочник ресурсов по арматурной стали Института бетонной арматурной стали или классический Размещение арматурных стержней содержит три таблицы, которые показывают большинство доступных в настоящее время опор из различных материалов и описывают ситуацию, в которой каждая из них используется наиболее эффективно.

Недостаточно просто разместить штанги на опорах. Арматурная сталь должна быть закреплена, чтобы предотвратить смещение во время строительных работ и укладки бетона. Обычно это делается с помощью проволочной стяжки. Связующая проволока поставляется в мотках по 3 или 4 фунта. Провода помещаются в держатель для проволоки или катушка подвешивается к ремню рабочего для доступа. Обычно это проволока 16½ – или черная, мягкая, отожженная проволока калибра 16, хотя для более тяжелого армирования может потребоваться проволока калибра 15 или 14 для удержания арматурного стержня в правильном положении.В индустрии армирования бетона используются различные типы стяжек (стяжки — это в основном проволочные скрутки для соединения пересекающихся стержней), от карабинов до седельных стяжек. CRSI Размещение арматурных стержней иллюстрирует типы связей и описывает ситуацию, в которой каждая из них используется наиболее эффективно.

Для связывания стержней с эпоксидным покрытием используйте стяжки из ПВХ (можно приобрести в компании American Wire Tie). Также доступны запатентованные защелкивающиеся стяжки, такие как стяжка Speed-Clip Rebar Tie от Con-Tie Inc. Это простое устройство, которое вручную прикрепляет арматурный стержень параллельно или под любым углом.Никаких инструментов не требуется.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Помните, что стяжка не придает прочности конструкции, поэтому больше необходимо только тогда, когда сталь может сместиться во время укладки бетона. Обязательно держите концы стяжных проволок подальше от поверхности бетона, где они могут заржаветь. Для предварительно собранных матов или арматурной стали свяжите достаточное количество пересечений, чтобы сделать сборку достаточно жесткой для размещения — обычно каждое пересечение вокруг внешней стороны и каждое другое в середине мата.Прихваточная сварка пересечений обычно не допускается, так как это уменьшает поперечное сечение стержней.

Допуски при размещении
Хотя стержни следует размещать как можно ближе к указанному положению, всегда будут небольшие отклонения. Допуски на положение арматурных стержней, определенные ACI 117, «Допуски для бетонных конструкций и материалов», показаны в таблице. Помните, что это означает: допуск, согласно ACI 117, — это допустимое отклонение от заданного размера, другими словами, насколько далеко арматурный стержень на самом деле находится от того, что показано на чертежах.Так, например, если расстояние в свету между внешней стороной арматурного стержня и лицевой стороной бетонной балки шириной 6 дюймов задано равным 2 дюймам, допуск позволяет ему быть не менее 1 5/8 дюйма.
Допуск на положение продольных стержней довольно слабый — ± 3 дюйма. Это потому, что точное положение не так важно, если поддерживается надлежащее покрытие и указанное количество полосок.

При размещении арматуры следует помнить о некоторых вещах:

• Опоры для стержней не предназначены для использования в качестве опоры для строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
• Расстояние между опорами стержня зависит от размера поддерживаемого арматурного стержня. Например, для односторонней цельной плиты с стержнями для термоусадки №5 высокие стулья используются на расстоянии 4 фута от центра; для баров №4 высокие стулья должны быть размещены на расстоянии 3 фута от центра.
• Укладка арматуры на слои свежего бетона или регулировка положения стержней или арматуры из сварной проволоки во время укладки бетона недопустимы. Неосмотрительная практика при строительстве плит, когда арматура укладывается на земляное полотно и поднимается вверх при укладке бетона, называется «зацеплением».”
• Распорки для вертикального бетона (конструкции стен) традиционно использовались в качестве опции. Боковые распорки включают двуглавые гвозди, сборные бетонные блоки (dobies) и запатентованные цельнопластиковые профили.
• Слесарь, слесарь-слесарь, подрядчик и инспектор несут ответственность за правильное размещение арматурных стержней в бетонных конструкциях.
• Отклонение от указанного местоположения: в перекрытиях и стенах, кроме хомутов и стяжек ± 3 дюймаСтремена: глубина балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

Стандартная практика для предприятий по производству арматурных стержней из нержавеющей стали (ANSI / CRSI – IPG4.1)

Навесные стены | WBDG — Руководство по проектированию всего здания

Введение

Навесная стена определяется как тонкая стена с алюминиевым каркасом, заполненная стеклом, металлическими панелями или тонким камнем.Каркас крепится к конструкции здания и не несет нагрузки на пол или крышу здания. Ветровые и гравитационные нагрузки навесной стены передаются конструкции здания, как правило, на уровне пола. Стеновые системы с алюминиевым каркасом появились в 1930-х годах и быстро развивались после Второй мировой войны, когда стали доступны поставки алюминия для невоенного использования.

Системы навесных стен варьируются от стандартных систем по каталогу производителя до специализированных стен на заказ.Изготовленные на заказ стены становятся конкурентоспособными по стоимости со стандартными системами по мере увеличения площади стены. В этот раздел включены комментарии о стандартных и пользовательских системах. Для проектов, в которых используются эти системы, рекомендуется нанимать консультантов, обладающих опытом проектирования навесных стен по индивидуальному заказу.

Описание

Ниже приводится краткое описание наиболее часто используемых методов и компонентов каркаса навесных стен.

Навесные стены

можно разделить по способу изготовления и установки на следующие общие категории: стержневые системы и унифицированные (также известные как модульные) системы .В стержневой системе каркас навесной стены (стойки) и стеклянные или непрозрачные панели устанавливаются и соединяются вместе по частям. В унифицированной системе навесная стена состоит из крупных элементов, которые собираются и застекляются на заводе, отправляются на объект и устанавливаются на здании. Вертикальные и горизонтальные стойки модулей сопрягаются с соседними модулями. Модули обычно строятся в один этаж в высоту и в один модуль в ширину, но могут включать в себя несколько модулей. Типичные блоки имеют ширину от пяти до шести футов.

Навесные стены также могут быть классифицированы как системы с водяным управлением или с уравновешиванием давления . См. Защита от влаги ниже.

Как блочные, так и стержневые системы предназначены для использования в качестве систем внутреннего или внешнего остекления. Системы внутреннего и внешнего остекления имеют разные преимущества и недостатки. Системы внутреннего остекления позволяют устанавливать стекло или непрозрачные панели в проемы навесных стен изнутри здания.Подробные сведения о системах внутреннего остекления не приводятся, поскольку проникновение воздуха является проблемой для систем внутреннего остекления. Внутренние застекленные системы обычно предназначены для применений с ограниченными внутренними препятствиями, чтобы обеспечить адекватный доступ к внутренней части навесной стены. Для малоэтажного строительства с легким доступом к зданию обычно используется внешнее остекление. Для многоэтажного строительства иногда используется внутреннее остекление из-за доступности и логистики замены стекла с качающейся сцены.

В системах наружного остекления стекло и непрозрачные панели устанавливаются с внешней стороны навесной стены. Для наружных остекленных систем требуется поворотная площадка или доступ строительных лесов к внешней стороне навесной стены для ремонта или замены. Некоторые системы навесных стен можно застеклить как изнутри, так и снаружи.

Типичные непрозрачные панели включают непрозрачное прозрачное стекло, металлические панели, тонкий камень и другие материалы, такие как терракота или FRP (армированный волокном пластик).

Стекло Vision представляет собой преимущественно изоляционное стекло и может иметь ламинированный один или оба светильника (см. Остекление), обычно фиксированные, но иногда застекленные в рабочие оконные рамы, которые встроены в обрамление навесной стены.

Стекло Spandrel

может быть монолитным, многослойным или стеклопакетом. Прозрачное стекло можно сделать непрозрачным за счет использования глушителей (пленки / краски или керамической фритты), нанесенных на неэкспонированную поверхность, или посредством конструкции «теневого ящика», то есть создания замкнутого пространства за прозрачным спандрелом. Конструкция теневого бокса создает ощущение глубины за стеклом, что иногда бывает желательно.

Металлические панели могут иметь различную форму, включая алюминиевую пластину, нержавеющую сталь или другой некоррозионный металл, тонкие композитные панели, состоящие из двух тонких алюминиевых листов с тонкой пластиковой прослойкой, или панели, состоящие из металлических листов, связанных с жесткой изоляцией, с изоляцией или без нее. внутренний металлический лист для создания сэндвич-панели.

Тонкие каменные панели — это чаще всего гранит. Не следует использовать белый мрамор из-за его склонности к деформации из-за гистерезиса (тонкий камень в этой главе не рассматривается).

Навесная стена часто является частью системы стен здания. Для успешной установки требуется тщательная интеграция со смежными элементами, такими как другие облицовки стен, крыши и основание стеновых деталей.

Основы

Типы систем

Дождевые фильтры с торцевым уплотнением, водным регулированием и выравниванием давления — это три доступные системы.Обычно системы защиты от дождя с выравниванием давления обеспечивают высочайший уровень сопротивления проникновению воздуха и воды, а водоуправляемые системы являются следующими по надежности.

Дождевые экраны с выравниванием давления функционируют, блокируя все силы, которые могут перемещать воду через преграду. См. Статью «Защита от влаги» для полного объяснения того, как выравнивание давления препятствует прохождению воды. Что касается систем навесных стен, системы дождевых экранов из полиэтилена создают внутреннюю поверхность стекла и внутреннюю поверхность кармана для остекления, а также соединительную прокладку или влажное уплотнение в качестве воздухонепроницаемого барьера.Наружная сторона стекла, материалы внешнего остекления и внешняя открытая поверхность алюминиевого обрамления служат экраном от дождя, отводя воду. Между наружным дождевым экраном и внутренним воздушным барьером в кармане остекления образована камера выравнивания давления, которая служит для уменьшения проникновения воды за счет устранения (выравнивания) разницы давлений через дождевую завесу, которая имеет тенденцию выталкивать воду в систему. Незначительное количество воды, которая может проникнуть в систему, безвредно выводится наружу.

Системы с водяным управлением на первый взгляд кажутся похожими, включая дренажные каналы и выходы из кармана остекления, но не прилагается никаких усилий для создания воздушного барьера или «зональной глазури» каждого стекла или элемента перемычки, и, следовательно, больше воды поступает. принудительно проникли в систему и должны проплакать. Кроме того, поскольку не существует воздушного барьера, перепад давления между карманом остекления и внутренним пространством может быть достаточно большим, чтобы выталкивать воду вертикально выше, чем внутренние прокладки, что приводит к утечкам.Сливные отверстия в системе с управляемым водным потоком в основном служат для слива воды, которая попадает в карман для остекления, а дренажные отверстия в системе с выравниванием давления действуют в основном как вентиляционные отверстия, позволяющие воздуху перемещаться между наружной частью и карманом остекления. Плач воды — это лишь второстепенная функция. Обратите внимание, что самый простой способ распознать систему защиты от дождя с выравниванием давления — это отметить, что этот карман для остекления вокруг каждого отдельного элемента стекла изолирован герметично от соседних элементов, что наиболее очевидно с помощью заглушек или уплотнений в зазорах между шлицами винтов на стойке. перекрестки.Детализация перемычек, теневых ящиков и сопряжения с прилегающей конструкцией должна поддерживать непрерывность воздушного барьера и дождевого экрана, чтобы они функционировали должным образом с системой каркаса навесных стен с уравновешенным давлением.

Некоторые системы алюминиевых навесных стен по-прежнему проектируются как барьерные стены с лицевым уплотнением. Они зависят от непрерывного и идеального уплотнения между стеклопакетами и рамой, а также между всеми элементами рамы. Долговременная надежность таких уплотнений вызывает большие сомнения, и таких систем следует избегать.

Тепловые характеристики (проводимость, солнечное излучение, тепловой разрыв, комфорт)

Общие тепловые характеристики навесной стены зависят от панели заполнения остекления, рамы, конструкции за непрозрачными зонами (перекрытие и покрытие колонны) и деталей по периметру.

Проводимость каркаса навесной стены зависит от материала, геометрии и изготовления каркаса (например, термического разрыва).

Алюминий обладает очень высокой теплопроводностью. Обычной практикой является включение термического разрыва материалов с низкой проводимостью, традиционно из ПВХ, неопрена, полиуретана и, в последнее время, нейлона, армированного полиэфиром, для улучшения тепловых характеристик.Некоторые термические разрывы «залитого и очищенного» полиуретана дают усадку, и при термическом разрыве образуется напряжение, когда внешний алюминий перемещается иначе, чем внутренний алюминий из-за разницы температур. Рекомендуется резервное механическое крепление двух половин рамы (например, пропустить зачистку или «t-in-a box»). Истинный термический разрыв имеет минимальную толщину дюйма и может составлять до 1 дюйма или более, для армированного полиэстером нейлона. Некоторые системы навесных стен включают разделители менее ¼ дюйма, что делает их «термически улучшенными».Более глубокие термические разрывы могут улучшить тепловые характеристики и сопротивление конденсации системы.

В некоторых системах навесных стен используются «прижимные планки» (также называемые «прижимными пластинами»), которые крепятся к внешней стороне стоек для удержания стекла. Эти системы часто включают прокладки, которые помещаются между прижимной планкой и стойками и выполняют функцию термического разрыва и помогают с акустической изоляцией. Эти системы требуют особого внимания при проектировании и строительстве, чтобы гарантировать непрерывность прокладок при горизонтальных и вертикальных переходах.Прокладки также используются для уплотнения стекла на внутренней и внешней сторонах стекла. Проблема с прокладками заключается в том, что они имеют тенденцию к растяжению во время установки и за короткое время сжимаются до своей первоначальной длины; они также уменьшатся с возрастом и под воздействием ультрафиолетового излучения. Обычно после усадки в прокладке по углам остается зазор. При правильно спроектированной системе вода, которая попадает в систему по углам прокладки, будет вытекать через сливные отверстия в защелкивающейся крышке.Для уменьшения усадки прокладок от углов рекомендуется использовать вулканизированные уголки и стыки с диагональным разрезом.

Тепловые характеристики непрозрачных участков навесной стены являются функцией изоляции и воздухо / пароизоляции. Из-за нехватки внутреннего воздуха, прилегающего к непрозрачным областям навесных стен, эти области подвержены сильным колебаниям температуры и влажности и требуют тщательной проработки изоляции и воздухо / пароизоляции для минимизации конденсации. Некоторые системы навесных стен включают устройства для отвода конденсата, такие как желоба для конденсата, которые предназначены для сбора и отвода конденсата из участков перегородки наружу; такие желоба для конденсата и водостоки являются нарушением воздушного барьера навесной стены, если они не выходят за пределы заднего люка.См. Обсуждение задних поддонов ниже.

По периметру навесной стены поддержание непрерывности воздушного барьера снижает потоки воздуха вокруг навесной стены. Интеграция окладов по периметру помогает обеспечить водонепроницаемость навесной стены и ее соединение с соседними стеновыми элементами. Правильное размещение изоляции по периметру навесной стены снижает потери энергии и возможные проблемы с конденсацией. Изоляция стоек в зоне перемычки может привести к чрезмерной конденсации в холодном климате, если также нельзя гарантировать, что влажный воздух изнутри никогда не будет контактировать со стойками.Область перемычки обычно не нагревается, поэтому внутренняя среда не нагревает столбы и не компенсирует миграцию холодных температур вглубь стены. В зоне видимости внутреннее тепло помогает смягчить холод и предотвращает образование конденсата. По этой причине также не делайте изоляцию между внутренней частью стоек и прилегающей стеновой конструкцией.

Защита от влаги (проникновение воды, сопротивление конденсации)

Водонепроницаемость зависит от деталей остекления (см. Остекление), конструкции рамы и деталей дренажа, уплотнителей и прокладок рамы, внутренних герметиков (для работающих окон см. Окна), а также окладов и уплотнений по периметру.Вода может проникать в систему наружных стен под действием пяти различных сил: силы тяжести, кинетической энергии, перепада давления воздуха, поверхностного натяжения и капиллярного действия. Чтобы уменьшить проникновение воды, все эти силы должны быть учтены при проектировании системы.

В отличие от окон с разрывами, которые являются меньшими по размеру и могут в значительной степени полагаться на окантовки подоконников для улавливания утечек в углах рамы, навесные стены закрывают большие площади стены без окантовок подоконников в каждом застекленном проеме. Проникновение воды в углы каркаса навесной стены может проникнуть внутрь и / или на изоляционное стекло внизу.Водонепроницаемая угловая конструкция рамы и хороший дренаж карманов остекления имеют решающее значение для надежной защиты от проникновения воды.

Визуальное (дневное освещение, эстетика)

Основными визуальными особенностями навесных стен являются внешний вид остекления (см. Остекление) и обзорные линии. Линии обзора определяются как визуальный профиль вертикальных и горизонтальных стоек. Линии обзора зависят как от ширины, так и от глубины каркаса навесной стены. Требования к сопротивлению боковым нагрузкам (ветровые нагрузки, пролеты) обычно определяют глубину рамы.Там, где требуется узкий обзор, стальные ребра жесткости, вставленные в полую раму из алюминиевых профилей, могут помочь уменьшить глубину рамы.

Звук (акустика)

Акустические характеристики навесных стен в первую очередь зависят от остекления и внутренних уплотнений, препятствующих утечке воздуха (в другом месте). Способность навесных стен к шумопоглощению можно улучшить, установив звукопоглощающее заполнение и сделав конструкцию максимально герметичной. Использование стекла разной толщины в стеклопакете также поможет снизить внешний шум.Это может быть достигнуто за счет увеличения толщины одной из стеклянных пластин или за счет включения ламинированного слоя стекла с шумопонижающим промежуточным слоем, обычно из поливинилбутираля или ПВБ.

Поддоны

Задние поддоны представляют собой металлические листы, обычно из алюминия или оцинкованной стали, которые прикрепляются и герметизируются к обрамлению навесной стены по периметру за непрозрачными участками навесной стены. В холодном климате следует установить изоляцию между задним поддоном и внешней обшивкой, чтобы поддерживать точку росы за пределами заднего поддона, чтобы спинка действовала как воздушный и пароизоляционный барьер.Задние поддоны обеспечивают вторую линию защиты от проникновения воды в области навесной стены, которые не видны изнутри и труднодоступны. Проникновение воды в непрозрачные участки может продолжаться в течение продолжительных периодов времени, вызывая значительный ущерб до того, как будет обнаружено. Задние поддоны также должны быть предпочтительнее, чем фольговые замедлители образования пара в высокоэффективных и увлажненных зданиях, поскольку конвекционные токи, замыкающие изоляцию, могут вызвать конденсацию, намокание и, в конечном итоге, выход из строя этих участков перемычки.

Ящики с тенями

Конструкция

Shadow box создает впечатление глубины за прозрачным светом из стекла за счет включения металлического листа в навесную стену за светом. Металлический лист должен находиться на расстоянии не менее двух дюймов от стекла и может быть окрашен или сформирован для создания текстуры, но отражающие поверхности добавляют стене наибольшую визуальную глубину. Изоляция также должна быть установлена ​​за теневым ящиком, если внутренняя отделка предотвращает попадание воздуха в эту зону.Система должна быть спроектирована так, чтобы собирать любой конденсат, который может собираться на внешней стороне металлического листа, и отводить его обратно наружу. Теневые боксы создают множество проблем, связанных с вентилированием полости за стеклом, что может привести к попаданию грязи на поверхности, которые трудно чистить, или герметизации полости и риска чрезмерного нагрева. В любом случае полость может иметь температуру значительно выше или ниже внутренних условий, а между ними может находиться только теплопроводящий алюминий.Это может привести к образованию конденсата или к настолько горячим поверхностям, что они могут обжечься. Тщательная обработка деталей может обеспечить метод термической изоляции полости от внутренней части. Также желательно наличие внутреннего заднего поддона за изоляцией, чтобы избежать конденсации на металлическом теневом боксе изнутри.

Опора навесных стен

Системы навесных стен должны передавать обратно на конструкцию перекрытия или промежуточный каркас как свою собственную статическую нагрузку, так и любые временные нагрузки, которые состоят в основном из положительных и отрицательных ветровых нагрузок, но могут также включать снеговую нагрузку, приложенную к большим горизонтальным площадям, сейсмические нагрузки, эксплуатационные нагрузки и другие.К сожалению, навесная стена, скорее всего, будет демонстрировать движение, вызванное тепловыми изменениями и ветром, значительно отличными от движения конструкции здания. Поэтому соединения для анкеровки навесной стены должны быть спроектированы так, чтобы допускать дифференциальное движение при сопротивлении приложенным нагрузкам.

В алюминиевых навесных стенах с решетчатым каркасом вертикальные стойки обычно проходят мимо двух этажей, с комбинированным гравитационным / боковым анкером на одном этаже и боковым анкером только на другом. Стык между вертикальными стойками также будет спроектирован так, чтобы допускать вертикальное перемещение при одновременном боковом сопротивлении.На больших участках навесной стены с рамой из стержней периодически будет устанавливаться разрезная вертикальная стойка для обеспечения теплового движения. Обратите внимание, что это движение немного искажает анкеры на вертикальных стойках. Отдельные элементы стекла должны учитывать движение окружающей алюминиевой рамы, скользя по прокладкам остекления, деформируя прокладки или и то, и другое. Движение стекла внутри рамы и движение, вызванное анкерами, имеют тенденцию вызывать дополнительные напряжения в системе с рамкой из стержней.

Модульные системы навесных стен компенсируют дифференциальное движение конструкции и тепловое движение каркаса в стыках между каждой навесной стеной. Поскольку эти блоки часто проектируются по индивидуальному заказу, количество перемещений, которые необходимо приспособить, можно тщательно спроектировать в системе. Крепление единичной навесной стены обычно состоит из запатентованного узла с возможностью трехмерной регулировки. Анкеры устанавливаются на каждой паре вертикальных стоек по краю перекрытия или перемычки.Часто унифицированные системы простираются от горизонтального стыка штабеля, расположенного примерно на высоте стола, до анкера на линии пола выше, а затем консольно проходят мимо пола до следующего горизонтального стыка штабеля. Соединение штабеля спроектировано таким образом, чтобы выдерживать боковые нагрузки, в то время как два анкера в перекрытии выдерживают гравитацию и боковые нагрузки. Один из двух напольных анкеров позволит перемещаться в плоскости унифицированной системы.

Безопасность

Пожарная безопасность

Противопожарная защита и дымовая изоляция в промежутках между краем плиты перекрытия и задней частью навесной стены необходимы для разделения этажей и замедления прохождения огня и продуктов сгорания между этажами.Для отделения друг от друга воздухозаборников и приточных коллекторов, а также для инфекционного контроля в больницах, а также для борьбы с инфекциями в больницах, требуется наливная дымовая заглушка толщиной не менее ½ дюйма. Некоторые нормы, такие как системы защиты от пожара по периметру, могут потребовать в зданиях без орошения. когда требуется, чтобы конструкции пола имели рейтинг огнестойкости. Рейтинги системы защиты от огня по периметру должны быть равными или превышающими рейтинг пола. Эти системы обеспечивают уверенность в том, что материалы, используемые для защиты по периметру, останутся на своих местах в течение указанного времени требуемого рейтинга в случае пожара.

Панели выбивного остекления для пожарных часто требуются для вентиляции и аварийного доступа снаружи. Выбивные панели, как правило, представляют собой полностью закаленное стекло, что позволяет полностью разбить панель на мелкие части и относительно безопасно удалить ее из проема. Выбивные панели обозначаются несъемной отражающей точкой (обычно два дюйма в диаметре), расположенной в нижнем углу стекла и видимой с земли пожарной службой.

Падающий лед и снег

Здания в холодном климате на протяжении веков боролись с ледяными и снежными образованиями, которые скользят, падают или уносятся ветром с их крыш, выступов и подоконников, причиняя вред людям и нанося ущерб имуществу внизу.Обратитесь к странице ресурсов по вопросам проектирования зданий в холодном климате.

Доступ для обслуживания

Навесная стена должна быть спроектирована с возможностью доступа для обслуживания. Доступ к малоэтажным зданиям обычно осуществляется с земли с помощью оборудования с шарнирно-сочлененными рычагами. Для высотного строительства здание должно быть спроектировано так, чтобы иметь доступ к поворотной платформе для мытья окон, общего обслуживания и ремонтных работ, таких как замена стекла. В соответствии со стандартами OSHA CFR 1910 на крыше должны быть предусмотрены петли и анкеры для защиты от падения, а на лицевой стороне стены должны быть предусмотрены стабилизирующие анкеры.66, CFR 1910.28 и ANSI / IWCA I-14.1 «Стандарт безопасности при мытье окон».

Здоровье и качество воздуха в помещении

Утечки через ненесущие стены, как воздух, так и вода, могут способствовать возникновению проблем с качеством воздуха в помещении, поскольку в них поступает жидкая вода и конденсат для роста плесени. Эта утечка часто может оставаться скрытой внутри стеновой системы и не проявляться до тех пор, пока скрытые компоненты стены не испытают значительного износа и роста плесени, что потребует дорогостоящего ремонта.

Прочность и ожидаемый срок службы

Общие проблемы с долговечностью навесных стен включают следующее:

Разрушение остекления (см. Остекление).Проблемы с остеклением, характерные для конструкции навесных стен, включают визуальное препятствие из-за конденсации или грязи, повреждение матовых пленок из-за деградации материала, конденсации и / или накопления тепла, а также проблемы с стеклопакетами / проблемы с многослойным стеклом.

Отказ внутренних прокладок и герметиков из-за движений навесных стен (термических, структурных), длительного воздействия воды (хорошие дренажные характеристики снижают этот риск), разрушения под воздействием тепла / солнца / ультрафиолетового излучения (возраст). Ремонт (если это возможно) требует значительного демонтажа навесной стены.Если восстановление внутренних уплотнителей физически невозможно или экономически нецелесообразно, часто выполняется установка мокрого уплотнения внешней поверхности на всех стыках остекления и рамы.

Отказ открытых прокладок и герметиков , включая герметики по периметру, из-за движений навесных стен (тепловых, структурных), ухудшения состояния окружающей среды. Ремонт требует внешнего доступа.

Алюминиевые рамы по своей природе устойчивы к коррозии во многих средах, если они анодированы и должным образом герметизированы или окрашены фторполимерной краской.Алюминиевые рамы подвержены износу покрытия и коррозии алюминия в тяжелых (промышленных, прибрежных) средах и гальванической коррозии от контакта с разнородными металлами. Угловые уплотнения рамы, изготовленные с использованием герметика, склонны к отслаиванию из-за длительного контакта с влагой, а также из-за тепловых, структурных и транспортных движений.

Ремонтопригодность и ремонтопригодность

Навесные стены и герметики по периметру требуют ухода, чтобы продлить срок службы навесных стен.Герметики по периметру, правильно спроектированные и установленные, имеют типичный срок службы от 10 до 15 лет, хотя нарушения возможны с первого дня. Удаление и замена герметиков по периметру требует тщательной подготовки поверхности и соответствующей детализации.

Алюминиевые рамы обычно окрашены или анодированы. Фторполимерные термореактивные покрытия, наносимые на заводе, обладают хорошей устойчивостью к разрушению окружающей среды и требуют лишь периодической очистки. Повторное покрытие воздушно-сухим фторполимерным покрытием возможно, но требует специальной подготовки поверхности и не так прочно, как нанесенное на поверхность оригинальное покрытие.

Анодированные алюминиевые рамы нельзя «повторно анодировать» на месте, но их можно очистить и защитить специальными прозрачными покрытиями для улучшения внешнего вида и долговечности.

Открытые уплотнения и прокладки для остекления требуют осмотра и обслуживания, чтобы минимизировать проникновение воды, ограничить воздействие уплотнений рамы и защитить изоляционные стеклянные уплотнения от намокания.

Устойчивость

Лучшая стратегия обеспечения устойчивости навесных стен — это использование передовых методов проектирования для обеспечения долговечности (максимального срока службы) установки и использование систем с хорошим тепловым разрывом и высоким значением R (значения до R-7 возможны с тройным остеклением).Кроме того, использование низкоэмиссионных и спектрально-селективных стеклянных покрытий может значительно снизить энергетические нагрузки и улучшить комфорт вблизи стены.

Алюминиевые и стальные рамы обычно перерабатываются по окончании срока службы. Подрядчикам по сносу и утилизации, как правило, требуется не менее 1000 кв. Футов окон / навесных стен, чтобы сделать переработку материалов экономичной (меньшие количества обычно выбрасываются как обычный мусор). Переработка менее экономична, если алюминий загрязнен герметиками, сломано стекло и т. Д., поскольку спасательные компании платят за материал значительно меньше. Рынок использованных стальных и деревянных каркасов ограничен.

Приложения

Установление рекорда системы

Выберите навесную стену с продемонстрированной репутацией в аналогичных применениях и в аналогичных условиях. Проверка послужных списков может потребовать от дизайнера значительных исследований. ASTM E1825 предоставляет руководство.

Изучить результаты лабораторных испытаний систем или аналогичных специализированных систем на устойчивость к воздуху, воде и конструкциям, теплопередачу, сопротивление конденсации, передачу звука и работоспособность.Убедитесь, что тесты относятся к рассматриваемой системе, а не к версии системы с тем же названием продукта, но другой конструкции.

Проектирование для обеспечения гидроизоляции

Конструкция навесной стены должна начинаться с предположения, что наружные уплотнения остекления, герметизирующие швы по периметру и пороги навесной стены будут протекать. Ниже приведены рекомендуемые функции:

• Выберите рамы с запотевшим остеклением и наклонными наружу порогами для сбора воды, проникающей через остекление, и отвода ее наружу.Не используйте вертикальные стойки в качестве дренажных проводов. Каждый карман остекления должен быть полностью изолирован от соседних карманов остекления. Обеспечьте подоконник с концевыми перемычками и перевернутой задней стойкой, загнутой вверх в карман для остекления в основании навесной стены для сбора и отвода утечек через подоконник навесной стены; предусмотреть косяки для прямой утечки по периметру вплоть до оклада подоконника.
• Основные характеристики дренажа рамы включают уклон наружу на поверхностях, собирающих воду (наклонная верхняя часть открытых горизонтальных поверхностей стойки, уклон на выступах), большой (диаметр 3/8 дюйма или прорезь минимум 5/16 «x 3/8») плотно расположенные дренажные отверстия (обычно по три дренажных отверстия на каждую секцию горизонтальной стойки между вертикальными стойками) и дренаж на каждой горизонтальной раме (не используйте вертикальные рамы для дренажа за горизонтальными рамами).Используйте столько прорезей 1/4 дюйма на 2 дюйма, сколько требуется для систем с выравниванием давления. Спроектируйте дренажную систему так, чтобы она выдерживала не только дождь, но и конденсат.
• По периметру навесной стены должны быть оклады (подоконник, косяки и оголовок), которые герметизируют воздух и воду на прилегающих стенах. Наклоните верхнюю часть и пороги наружу для улучшения дренажа. Интегрируйте обшивку подоконника навесной стены с обшивкой подоконника или основанием обшивки смежных стен. Навесная стена должна иметь первичный воздушный / водяной затвор между буртиком трубы в плоскости кармана остекления и воздушным барьером прилегающей конструкции.
• Герметики по периметру полезны в качестве защиты от дождя для ограничения проникновения воздуха и воды через крайнюю плоскость стены, но не должны использоваться в качестве единственного барьера для проникновения воздуха / воды.
• Координировать размещение установочных блоков с дренажными отверстиями во избежание блокировки дренажных путей.

Методы остекления и их влияние на рабочие характеристики

Остекление с прижимной пластиной: В этой системе стеклянные панели и панели заполнения устанавливаются снаружи, как правило, против сухих прокладок.Устанавливается внешний слой прокладок, и прокладки прижимаются к стеклу крутящим моментом, прилагаемым к крепежным деталям, удерживающим непрерывную прижимную пластину. Позже пластина обычно закрывается крышкой импоста с защелкой. Эта система обеспечивает приемлемые характеристики, но подвержена утечкам в углах или стыках сухих прокладок. Для повышения производительности за дополнительную плату могут быть изготовлены четырехсторонние прокладки или могут быть установлены влажные герметики, чтобы обеспечить скрытый внутренний выступ или выступающие внутренние выступы крышки.Остекление с прижимными пластинами позволяет самым простым способом герметизировать воздушный барьер из смежной конструкции в воздушный барьер системы навесных стен.

Внутреннее сухое остекление: В этой системе стеклянные панели и филенки устанавливаются изнутри здания, что устраняет необходимость в солидных строительных лесах и экономит деньги. Рама закреплена и установлены внешние сухие прокладки. Обычно только верхняя внутренняя стойка имеет съемный упор. Стеклопакет задвигается в глубокий карман для остекления на одном косяке на достаточную глубину, чтобы можно было расчистить противоположный косяк, а затем сдвигается обратно в противоположный карман для остекления и затем опускается в карман для остекления подоконника.Устанавливается съемный внутренний ограничитель и, наконец, вдавливается внутренняя клиновая прокладка. Иногда этот метод называют остеклением «покачивание» или «покачивание» из-за манипуляций, необходимых для установки стекла на место. Производительность немного снижается, поскольку сухие соединения металла с металлом возникают на концах съемного упора в месте, которое должно быть надлежащим образом воздухо- и водонепроницаемым. Влажные пяточные валики герметика улучшают эксплуатационные характеристики, а некоторые системы включают дополнительную прокладку для образования воздушного барьера. Монтаж перемычек может потребоваться снаружи.

Структурное силиконовое остекление: В этой системе стекло или заполнитель прикрепляется к раме с помощью валика силикона. Наружные силиконовые атмосферостойкие уплотнения дополняют структурное уплотнение. Модульные системы часто имеют структурное силиконовое остекление, особенно если требуется четырехсторонний SSG. Двусторонний SSG с остеклением прижимной пластиной или подвижным остеклением на двух других сторонах допустимо для установки в полевых условиях.

Стыковое остекление: SSG часто ошибочно называют стыковым остеклением.Настоящее стыковое остекление не имеет стойки или другого опорного элемента позади стыка и полагается исключительно на герметик, обычно силикон, между стеклопакетами для обеспечения идеального барьерного уплотнения.

Расчет на сопротивление конденсации

Руководство по проектированию навесных стен

AAMA содержит рекомендации по выбору окон для обеспечения устойчивости к конденсации. Установите требуемый коэффициент сопротивления конденсации (CRF) на основе ожидаемой внутренней влажности и местных климатических данных и выберите навесную стену с соответствующим CRF.Дизайнеры должны знать, что CRF — это средневзвешенное число для сборки навесной стены. CRF не дает информации о холодных точках, которые могут привести к локальной конденсации. Проекты, для которых контроль конденсации является критически важной задачей, например, здания с высокой внутренней влажностью, требуют теплового моделирования анализа методом конечных элементов для конкретного проекта с использованием такого программного обеспечения, как THERM. Для точной оценки внутренней температуры воздуха на внутренних поверхностях стекла и рамы требуется тщательный анализ и моделирование внутренних условий.Навесные стены, расположенные далеко за пределами нагревательных элементов по периметру, будут иметь температуру воздуха по внутренней поверхности, которая значительно ниже, чем расчетная внутренняя температура зимой. Тепловое моделирование интерьера здания с использованием программного обеспечения вычислительной гидродинамики (CFD) может помочь установить разумную оценку температуры воздуха на внутренних поверхностях стекла и рамы. Эти температуры внутреннего воздуха являются входными данными для программного обеспечения теплового моделирования. Включите тепловые испытания лабораторного макета в дополнение к моделированию CFD для анализа условий конкретного проекта.Необычные или нестандартные детали, такие как колпачки, глубокие пороги, выступающие окна, области перемычки и теневой бокс, могут резко изменить производительность.

Используйте термически сломанные или термически улучшенные алюминиевые рамы для достижения наилучших характеристик. По периметру навесной стены терморазрыв должен быть правильно расположен относительно стеновой системы / изоляции, чтобы избежать воздействия холодного воздуха на алюминиевую раму внутри термического разрыва («короткое замыкание» термического разрыва). Если навесные стены выступают за пределы смежных систем облицовки, могут потребоваться специальные меры по изоляции (например,g., экструзию по периметру с изоляцией или металлическую обшивку).

Учитывайте геометрию рамы для теплопроводящих алюминиевых материалов рамы. Сведите к минимуму долю кадра, выставленного на открытом воздухе.

См. AAMA 1503 для описания метода испытаний, параметров и оборудования для определения коэффициентов U и CRF для оконных изделий. См. NFRC 100 для определения коэффициента U и NFRC 500 для определения сопротивления конденсации.

Проектирование для контроля солнечного тепла и солнечных оптических свойств

Использование застекленных навесных стен может вызвать проблемы при поиске баланса между стремлением к более естественному дневному свету и устранением тепловыделения, обычно связанного с такими системами.Иногда возникают опасения по поводу слишком большого количества неконтролируемого дневного света, иногда называемого ослеплением. Задача состоит в том, чтобы стремиться к наивысшему коэффициенту пропускания видимого света (VT) и самому низкому коэффициенту притока солнечного тепла (SHGC), не препятствуя тому, чтобы стекло было слишком отражающим при просмотре как снаружи, так и изнутри, и при этом контролировать блики. Эти данные о характеристиках стекла получены из данных с использованием программы Window 5.2 Национальной лаборатории Лоуренса Беркли (LBNL) с условиями окружающей среды, установленными в критериях NFRC 100.NFRC 200 используется для определения значений VT и SHGC, в то время как солнечно-оптические свойства определяются с помощью NFRC 300. Как правило, для продуктов, более широко доступных на рынке, вышеупомянутые значения легко доступны у производителей / производителей стекла.

Обеспечение долговечности отделки

Алюминий: анодные покрытия класса I (AAMA 611, заменяют AAMA 606, 607 и 608) и высокоэффективные фторполимерные термореактивные покрытия, наносимые на заводе-изготовителе (AAMA 2605), обладают хорошей устойчивостью к разрушению окружающей среды.

Единые системы

Модульные системы обычно проектируются по индивидуальному заказу. На рынке представлен широкий спектр систем от производителей, обеспечивающих разный уровень надежности. Модульные системы различаются по производительности от промышленных стандартов до стен с высокими эксплуатационными характеристиками. Таким образом, рекомендуется, чтобы в проектах, определяющих модульные системы навесных стен, участвовал член команды, имеющий обширный опыт проектирования и работы с унифицированными системами.

Единичные системы обычно представляют собой дождевые завесы с уравновешиванием давления.Блоки должны быть полностью собраны на заводе и отправлены на место для установки на здании. Блоки укладываются на пол, упаковываются в ящики с помощью башенного крана и опускаются на место с помощью небольшого крана или подъемника, принадлежащего подрядчику по остеклению. Размеры стойки обычно немного больше, чем у стержневой системы из-за их открытого сечения по сравнению с формой трубы стандартной стержневой секции ненесущей стены. Преимущества унифицированной системы проистекают из более надежных уплотнений, достигаемых при заводском строительстве, и более низкой стоимости рабочей силы на заводе по сравнению с работой на высотных полях.Блоки могут быть собраны на заводе, пока строится несущий каркас здания. В тех случаях, когда для возведения и герметизации стены необходимо выполнить несколько шагов, единичные стены прибывают на место в полностью собранном виде, что позволяет быстрее закрыть полы. Модульные системы также требуют меньше места на объекте для компоновки, что дает преимущество для городских участков с ограниченным пространством.

Модульные системы, как правило, основываются на принципах конструкции дождевых экранов и прокладках и / или блокировке сопрягаемых рам для защиты от влаги в стыках между соседними модулями.Связанные друг с другом вертикальные стойки обычно имеют две взаимосвязанные ножки. Одна нога будет находиться в плоскости сразу за кармашком для остекления, а другая — на внутренней стороне стоек. Перемычка в плоскости кармана остекления будет герметизирована прокладками и является основной линией защиты от проникновения воды и воздуха. Более прочные системы также будут включать прокладку на внутренней блокировке. Системы, соединительные ножки которых блокируются, также снижают способность системы приспосабливаться к движениям.Некоторые модульные конструкции чувствительны к небольшим отклонениям в расположении соседних модулей; например, если стыки модулей немного выходят за пределы допуска, прокладки могут быть неправильно сжаты и может пострадать защита от влаги. Прочная конструкция включает в себя несколько линий защиты, реалистичные допуски и возможность регулировки при установке модулей.

Четырехстороннее пересечение означает место, где встречаются четыре соседних объекта. Здесь полевые работники должны изолировать смежные блоки, чтобы обеспечить непроницаемую для атмосферных воздействий стену.Переплетенные ножки горизонтальных стоек являются наиболее важным интерфейсом унифицированной системы. Вода, которая проникает в взаимосвязанные вертикальные столбы, стекает в взаимосвязанные горизонтали, которые должны собирать и отводить эту воду наружу. Верхняя горизонтальная стойка блока включает в себя вертикальные стойки, которые сопрягаются с полостями в нижней горизонтальной части блока, расположенного выше. Эти вертикальные ножки имеют прокладки, которые плотно прилегают к стенкам нижнего горизонтали. В некоторых конструкциях предусмотрена одна вертикальная опора, обеспечивающая одну линию защиты от проникновения воздуха и воды.Более прочные системы обеспечат две вертикальные ножки с прокладками на обеих ножках. Обычно требуется соединительная пластина или силиконовый гидроизолятор, который устанавливается наверху двух соседних блоков при их установке в здании.

Вертикальные стойки унифицированных систем обычно прикрепляются к краю плиты по мере их прохождения. Стык штабеля — это горизонтальный стык, в котором встречаются блоки смежных этажей. Размещение стыка штабеля на подоконнике смотрового стекла (обычно на высоте 30 дюймов от пола) минимизирует размер вертикальных стоек.При таком позиционировании используется задний пролет стойки над точкой крепления на плите, чтобы противодействовать прогибу стойки под плитой. Кроме того, размещение стыка штабеля над полом обеспечивает более удобное место для полевых рабочих для достижения критического уплотнения на четырехстороннем перекрестке.

Несмотря на то, что возможны двухэтажные пролеты, вес агрегата увеличивается вдвое, что может потребовать увеличения несущей способности конструкции, чтобы выдержать повышенную нагрузку. Укрепление ветровой нагрузки должно быть предусмотрено на высоте одного пролета, чтобы избежать увеличения вертикального размера стойки для приспособления к увеличенному пролету.Сталь может быть добавлена ​​в унифицированную систему для увеличения ее перекрываемости. Однако, в отличие от стержневой системы, которая имеет цельную полую форму, разделенные стойки должны иметь возможность двигаться независимо, чтобы приспособиться к движению здания, что усложняет введение стали. Большие блоки также могут увеличить расходы на транспортировку от завода к месту и затраты на монтаж при размещении блоков в здании.

Доступны модульные системы с термическим разрывом, использующие ту же технологию, что и в системах навесных фасадов.

Вопросы управления материально-технического обеспечения и строительства

Срок службы даже самой прочной навесной стены может быть короче, чем у прочной облицовки смежных стен, например, каменной или кирпичной кладки. Следовательно, конструкция навесной стены и конструкции по периметру должна допускать снятие и замену навесной стены без удаления соседних стеновых компонентов, которые останутся.

Ожидаемый срок службы компонентов, которые сопрягаются с навесной стеной в сборку, должен соответствовать ожидаемому сроку службы самой навесной стены.Требуются прочные гидроизоляционные материалы, не подверженные коррозии крепежные детали и крепежные детали, а также влагостойкие материалы в регионах, подверженных смачиванию.

Лабораторные испытания: для проектов со значительным количеством нестандартных навесных стен необходимо провести лабораторные испытания макетов навесных стен до окончательной доработки рабочих чертежей проекта. Попросите консультанта по навесным стенам задокументировать конструкцию навесной стены и проверить ее характеристики. Укажите, что лабораторные испытания должны проводиться в лаборатории, аккредитованной AAMA.

Полевой макет: для всех навесных стен, стандартных или нестандартных, требуется создание и тестирование полевого макета, представляющего сборку стены / окна. Это лучше всего запланировать до выпуска рабочих чертежей для производства окон, чтобы была возможность внести изменения в конструкцию на основе результатов испытаний полевого макета. Укажите, что полевые испытания должны проводиться независимым сторонним агентством, аккредитованным AAMA.

Полевые испытания навесных стен: Требуются полевые испытания навесных перегородок на проникновение воздуха и сопротивление проникновению воды, для обеспечения качества изготовления и монтажа навесных стен.Требовать проведения нескольких тестов с первым тестом на начальных установках и последующими тестами примерно на 35%, 70% и при окончательном завершении, чтобы выявить проблемы на раннем этапе и проверить постоянное качество изготовления. Требовать проведения дополнительных испытаний, если начальные испытания не пройдут.

Согласование производственных чертежей: Требуются производственные чертежи установки навесных стен, показывающие все смежные строительные и связанные с ними работы, включая оклады, крепления, внутреннюю отделку и указывающие последовательность работ.

Системы навесных стен, особенно модульные системы, требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Для всех систем, кроме простейших, проектировщику следует рассмотреть возможность привлечения внешнего консультанта, если у персонала нет такого опыта.

Детали

Следующие детали можно просмотреть в Интернете в Adobe Acrobat PDF, щелкнув PDF-файл справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства.Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Примечание: следующие детали серии S любезно предоставлены архитектором Ричардом Келехером

Типичная высота — навесная стена из палки — выравнивание давления — снаружи застекленная (рис. S — 1) PDF

На этом фасаде изображена типичная навесная стена, построенная из стержней, в перфорированном отверстии в стене с каменной стенкой.

• Фасад включает стыковые соединения для компенсации теплового движения каркаса навесной стены.

Головка для ненесущей стены — система с ручным замком — выравнивание давления — снаружи застекленная (Рисунок S — 2) PDF

• Металлический гидроизоляционный слой в основании кирпичной облицовки над навесной стеной защищает навесную стену от протечки через верхнюю стену (см. «Наружная стена») для интеграции этих компонентов.
• Найдите стыки герметика по внешнему периметру за крышкой облицовки, чтобы вода внутри крышки облицовки не попала в обход наружного герметичного шва.

Кронштейн навесной стены — система с ручным замком — выравнивание давления — снаружи застекленная (Рисунок S — 3) PDF

• Найдите стыки герметика по внешнему периметру за крышкой облицовки, чтобы вода внутри крышки облицовки не попала в обход внешнего герметика.

Подоконник для ненесущей стены — конструкция из стержней — система с выравниванием давления — снаружи застекленная (Рисунок S — 4) PDF

• Сплошная металлическая планка подоконника у основания навесной стены защищает нижний каркас стены от протекания через навесную стену.Накладки на пороги должны иметь перевернутые концевые перемычки и полностью загерметизированные углы.

Промежуточная стойка — система стержневой конструкции — выравнивание давления — снаружи застекленная (Рисунок S — 5) PDF

• Промежуточные горизонтали должны выходить наружу и предотвращать стекание воды на верхнюю часть стеклопакета внизу. Необходимо следить за тем, чтобы все стыки угловой рамы в кармане остекления были герметичны, чтобы предотвратить утечку внутрь.
• Разместите установочные блоки так, чтобы они не препятствовали стеканию воды из кармана остекления.
• На косяках стеклопакетов предусмотреть блоки, препятствующие прогулке. Блоки должны быть на расстоянии 1/8 дюйма от края стеклопакета.

Изометрия готовой системы — система стержневой конструкции — выравнивание давления — снаружи застекленная (Рисунок S — 6) PDF

Изометрия подоконника ненесущей стены — система стержневой конструкции с выравниванием давления — снаружи застекленная (Рисунок S — 7) PDF

Изометрия вертикальных стоек навесных стен — система стержневой конструкции с выравниванием давления — снаружи застекленная (Рисунок S — 8) PDF

Высота горизонтальной прижимной пластины — система стержневого монтажа — выравнивание давления — снаружи застекленная (Рисунок S — 9) PDF

Примечание: следующие детали серии U любезно предоставлены The Facade Group

Изометрия модульной навесной стены в сборе (Рисунок U – 1) PDF

На этом изображении показана типичная сборная навесная стена в сборе, подвешенная к краю плиты перекрытия.

• Разница в перемещениях между навесными стенками компенсируется на стыках вертикальных и горизонтальных элементов.
• Показанный блок состоит из обзорного остекления и застекленного теневого бокса с изолированной спинкой.

Изометрия модульной навесной стены с открытым соединением (рис. U – 2) PDF

• Непрерывная вертикальная прокладка обеспечивает первичное атмосферостойкое уплотнение в зоне защиты от дождя с выравниванием давления в сборке.
• Пенопластовая лента для остекления, атмосферостойкая герметизация на горизонтальных стыках панелей для достижения выравнивания давления между атмосферными и воздушными уплотнениями на вертикальных стыках агрегатов.
• Крышка стыка накладывается на стык горизонтальной трубы между блоками для обеспечения непрерывной гидроизоляции позади и ниже влажной зоны с выравниванием давления на стыке вертикальной трубы.
• Блоки соединяются с помощью устанавливаемой в полевых условиях соединительной муфты, которая содержит индексный зажим для выравнивания следующего блока над соединением по горизонтали при установке.

Изометрия готовой модульной навесной системы с соединением в стопку (Рисунок U – 3) PDF

• Крышки карманов для остекления защищены от ветрового дождя и давления с помощью декоративной крышки остекления, имеющей в нижней части дренажные прорези, которые смещены от дренажных прорезей для прорези остекления подоконника и блоков для установки остекления в точках четверти панели остекления.
• Первичный воздушный и водяной затвор на стыке дымовой трубы должен иметь достаточную высоту и дренаж, чтобы напор воды не превышал прокладки.Высота прокладки должна соответствовать расчетному давлению навесной стены.
• Соединительные муфты внешней крышки устанавливаются на торце стыка пакета во время установки агрегата на месте.

Модульная навесная стена Vision Glass Jamb (Рисунок U – 4) PDF

• Агрегаты спроектированы и установлены с зазорами по горизонтали и вертикали для обеспечения дифференциального перемещения и соблюдения строительных допусков.
• Прокладки дождевой решетки с выравниванием давления образуют первичное атмосферостойкое уплотнение на поверхности стыка унифицированной вертикальной трубы на одной линии с горизонтальной прокладкой дождевой сетки на пороге агрегата ниже.

Блочный стык Блочный навесной фасад (Рисунок U – 5) PDF

• Можно использовать одинарное или двойное остекление в области перемычки, которая поддерживается отделкой металлической панелью, образуя теневую коробку.
• Адаптеры оконного стекла используются для уменьшения глубины кармана остекления, чтобы приспособиться к уменьшенному профилю оконного стекла. Адаптеры для оконного стекла должны быть полностью залиты герметиком и интегрированы с угловыми уплотнениями кармана остекления, чтобы предотвратить утечку воды из кармана остекления в интерьер здания.
• Единичный размер сопрягаемых экструдированных профилей головки и порога учитывает заданный прогиб от пола к полу в стыке штабеля.

Промежуточная горизонтальная модульная навесная стена (Рисунок U – 6) PDF

• Промежуточные горизонтальные элементы обеспечивают разделение между смотровыми панелями или между обзорными и непрозрачными или перемычками.
• Промежуточные горизонтали ограничиваются торцами вертикальных элементов откоса агрегата на каждом конце.

Откос в зоне перемычки с анкеровкой к единичной навесной стене перекрытия (Рисунок U – 7) PDF

• Агрегаты подвешиваются к верху или лицевой стороне прилегающего этажа или строительной конструкции с помощью сопряженных кронштейнов и болтов, устанавливаемых на месте, с минимальным зазором для доступа и сборки.
• Все соединения и кронштейны, расположенные в зонах с изоляцией или первичным атмосферным уплотнением агрегата, герметизируются соответствующими герметизирующими материалами во время установки на месте.

Анкер агрегата к краю перекрытия Модульная навесная стена (Рисунок U – 8) PDF

• Закрытие пола и потолка предназначено для пожаротушения и звукоизоляции с использованием узлов, утвержденных кодексом.

Возникающие проблемы

«Умные» навесные стены , как и умные окна, контролируют пропускание видимого света с помощью электрохромных или фотохромных стеклянных покрытий; см. обсуждение в Остеклении. Двухслойные системы , в которых используется вентилируемое пространство между внутренней и внешней стенами, редко встречаются в США, но были построены в Европе и Азии, где затраты на энергию намного выше. Подобно окнам с воздушным потоком, вентилируемое пространство предназначено для экономии энергии за счет регулирования температурных условий внутри навесной стены. Во время отопительного сезона пространство действует как буфер между экстерьером и интерьером и может использоваться для смягчения приточного воздуха снаружи.В период охлаждения теплый внутренний воздух выбрасывается в помещение. В настоящее время эксперты в области строительства обсуждают, что, по крайней мере, для холодного климата, менее затратный способ достижения экономии энергии может заключаться в использовании навесных стен с высокими (более R-6) изоляционными свойствами. Стекло с точечной опорой, конструкционные стеклянные стойки и использование натяжных конструкций — новейшие технологии.

Проектирование и выбор навесной стены

Тепловые характеристики

Коэффициент усиления солнечной энергии

Солнечные оптические свойства

Проникновение воздуха

Устойчивость к проникновению воды

Коэффициент сопротивления конденсации

Сейсмические нагрузки

• ААМА 501.4 и 501.6 Рекомендуемый метод статических испытаний для оценки систем навесных стен и фасадов, подверженных сейсмическим и ветровым межэтажным сносам, и рекомендуемый метод динамических испытаний для определения сейсмического сноса, вызывающего выпадение стекла из системы стены

Равномерное нагружение конструкции статическим давлением

Акустические характеристики

Анодированные покрытия

Высокоэффективные органические покрытия

Дополнительные ресурсы
