Толщина внутренних стен: Толщина стен панельного дома. Внутренние и наружные стены

Содержание

Внутренние стены и перегородки из газобетонных блоков

Внутренние стены из газобетонных блоков могут быть несущими и самонесущими. Несущие воспринимают нагрузки от перекрытий и вышележащих этажей ( в т.ч. крыши, чердака, мансарды) и, как правило, делаются однослойными толщиной от 20 до 40 см, т.е. в один блок.

Самонесущие стены и перегородки опираются поэтажно на перекрытия и не воспринимают нагрузки от вышележащих конструкций.

Конструкции несущих стен должны обеспечивать их надежность по все предельным состояниям (прочность, устойчивость, деформации, трещиностойкость) при изготовлении, монтаже и эксплуатации с учетом неравномерных осадок, температурно-усадочных и аварийных (взрыв газа) воздействий. Долговечность несущих стен должна быть не менее 100 лет.

Горизонтальные грани блоков следует делать плоскими, без пазов и гребней. Выемки для захватов после кладки блоков следует заделать цементно-песчаным раствором марки не мее М100 (В7,5).

Расчет на прочность и устойчивость приведен в п. 4.5.2 настоящих Методических указаний.

Схемы внутренних несущих и самонесущих стен из мелких газобетонных блоков и плит изображены на рисунках В1, В2.

При раскладке блоков несущих стен, чтобы избежать применения доборных нестандартных блоков, допускается утолщать горизонтальные швы.

Для кладки на клею, утолщенные швы из раствора делаются на контакте с перекрытиями ниже- и вышележащего этажей. Если шов получается толще 30 мм (до 45 мм), то в него необходимо утопить сварную сетку по всей длине стены из холоднотянутой проволоки диаметром 4-5 мм с ячейкой 70 мм.

В блокированных домах (типа таунхаузов) между блок-секциями на одну семью не сущие поперечные стены делаются двухслойными (в целях лучшей звукоизоляции) с прослойкой в виде пакета минваты (рисунок В3).

Устройство дверных проемов во внутренних стенах приведено на рисунке В4.

Опирание газобетонных плит перекрытия на внутреннюю цокольную часть здания во избежание их увлажнения выполняется по гидроизоляции (рисунок В5).

Узел опирания плит перекрытия на внутреннюю стену при чердачной кровле приведен на рисунке В6.

Перемычки над верными проемами предусматриваются самонесущими или слабонесущими, рассчитанными на вес нескольких рядок кладки до перекрытия. Узлы опирания перемычек (как газобетонных, так и железобетонных) во внутренних стенах приведены на рисунке В1.

Глубина опирания перемычек на стены не должна быть менее 200 мм.

При небольших нагрузках под опорными зонами перемычек следует предусматривать слой кладочного раствора марки не менее М50 толщиной 1015 мм. Усиление опорных зон внутренних несущих стен арматурными сетками допускается выполнять только при соответствующем расчетном обосновании.

В зоне опирания плит на внутреннюю стену для обеспечения работы перекрытия на аварийное воздействие в каждом шве укладываются стержни d10 АIII длиной L=2000 мм и заливаются раствором (рисунок В7). При несовпадении швов в перекрытии шовная надопорная арматура выводится наверх плиты, загибается и вбивается в просверленные отверстия, затем замоноличивается стяжкой пола (рисунок В8).

При железобетонных плитах надопорная арматура приваривается к монтажным петлям.

Внутренние стены в каркасно-монолитных домах, выполненных из газобетонных мелких блоков, являются поэтажно самонесущими, опирающимися на междуэтажные перекрытия (рисунок В1).

Толщина внутренних стен должна обеспечивать нормативные показатели звукоизоляции от воздушного шума. Расчет параметров звукоизоляции приведен в п.4.7 настоящих Методических указаний.

Для улучшения звукоизоляции стен кладку блоков рекомендуется выполнять на тяжелом растворе.

Внутренние стены (перегородки) устанавливаются на перекрытия по выравнивающему слою раствора. По окончании кладки под вышележащим перекрытием оставляется зазор 20-25 мм (рисунок В1), который заполняется минеральной ватой или строительной пеной и закрывается нащельником-фиксатором с декоративными качествами.

Внутренние стены и перегородки могут иметь высоту до 3,5 м, длину между колоннами или стенами не более 8 м из условий устойчивости. При большей длине они требуют промежуточной опоры, т.к. перестают работать как пластины (в двух направлениях).

Соединение внутренней стены (перегородки) с наружной или с колонной производится с помощью соединительных элементов, устанавливаемых в трех-четырех местах на этаж по мере кладки стены (рисунки Б2,В9).



Рисунок В1 – Внутренние самонесущие стены из газобетонных блоков на клею с проемом



Рисунок В2 – Внутренние несущие стены из газобетонных блоков



Рисунок В3 – Межблокосекционная (межтаунхаузная) внутренняя несущая стена из мелких газобетонных блоков



Рисунок В4 – Устройство дверного проема во внутренней несущей стене из газобетонных блоков



Рисунок В5 – Опирание газобетонных плит перекрытия на внутреннюю стену из мелких блоков в зоне нулевого цикла



Рисунок В6 – Узел опирания плит чердачного перекрытия на внутреннюю стену из блоков при чердачной кровле

Рисунок В7 — Армирование швов между газобетонными плитами в зоне опирания на внутреннюю стену (швы совпадают)



Рисунок В8 – Армирование швов меду газобетонными плитами в зоне опирания на внутреннюю стену (швы не совпадают)



Рисунок В9 – Соединение стены-перегородки с наружной стеной или железобетонной колонной

   Вернуться к оглавлению.                                                               Читать дальше.

О минимальной толщине несущих кирпичных стен

В.В. Габрусенко

Нормы проектирования (СНиП II-22-81) разрешают принимать минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа. При высоте этажа до 5 м в эти ограничения вполне вписывается кирпичная стена толщиной всего 250 мм (1 кирпич), чем и пользуются проектировщики — особенно часто в последнее время.

С точки зрения формальных требований, проектировщики действуют на вполне законном основании и энергично сопротивляются, когда кто-то пытается их намерениям препятствовать.

Между тем тонкие стены наиболее сильно реагируют на всевозможные отклонения от проектных характеристик. Причем даже на такие, которые официально допустимы Нормами правил производства и приемки работ (СНиП 3.03.01-87). В их числе: отклонения стен по смещению осей (10 мм), по толщине (15 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

К чему приводят эти отклонения, рассмотрим на примере внутренней стены высотой 3,5 м и толщиной 250 мм из кирпича марки 100 на растворе марки 75, несущей расчетную нагрузку от перекрытия 10 кПа (плиты пролетом по 6 м с обеих сторон) и веса вышележащих стен. Стена рассчитана на центральное сжатие. Её расчетная несущая способность, определенная по СНиП II-22-81, составляет 309 кН/м.

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия

N1 = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N2 — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Схема действия усилий на стену при допустимых отклонениях

Если добавить сюда несимметричное нагружение перекрытий временной нагрузкой (справа больше, чем слева) и «допуски», которые позволяют себе строители, — утолщение горизонтальных швов, традиционно плохое заполнение вертикальных швов, некачественная перевязка, искривление или наклон поверхности, «подмолаживание» раствора, чрезмерное использование половняка и т. д. и т. п., — то несущая способность может снизиться еще не менее чем на 20…30%. В итоге перегрузка стены превысит величину 50…60%, за которой начинается необратимый процесс разрушения. Процесс этот проявляется не всегда сразу, бывает — спустя годы после завершения строительства. Причем надо иметь в виду, что чем меньше сечение (толщина) элементов, тем сильнее отрицательное влияние перегрузок, поскольку с уменьшением толщины уменьшается возможность перераспределения напряжений в пределах сечения за счет пластических деформаций кладки.

Если добавить ещё неравномерные деформации оснований (вследствие замачивания грунтов), чреватые поворотом подошвы фундамента, «зависанием» наружных стен на внутренних несущих стенах, образованием трещин и снижением устойчивости, то речь уже пойдет не просто о перегрузке, а о внезапном обрушении.

Сторонники тонких стен могут возразить, что для всего этого нужно слишком большое сочетание дефектов и неблагоприятных отклонений. Ответим им: подавляющее большинство аварий и катастроф в строительстве происходит именно тогда, когда в одном месте и в одно время собирается несколько негативных факторов — в этом случае «слишком много» их не бывает.

Выводы

  1. Толщина несущих стен должна составлять не менее 1,5 кирпичей (380 мм). Стены толщиной в 1 кирпич (250 мм) допускается применять только для одноэтажных или для последних этажей многоэтажных зданий.

  2. Это требование следует внести в будущие Территориальные нормы проектирования строительных конструкций и зданий, необходимость в разработке которых давно назрела. Пока же можно только порекомендовать проектировщикам избегать применения несущих стен толщиной менее 1,5 кирпичей.

Как определить несущую стену

Если вы решили провести в своей квартире перепланировку, связанную с объединением помещений, необходимо сначала понять, являются ли затрагиваемые при этом стены несущими. Дверные проемы в несущих стенах должны согласовываться с надзорными органами по проекту перепланировки с оформлением технического заключения от автора проекта дома.

Cнос несущей стены или ее части строго запрещен, поскольку нарушает силовую схему здания и грозит трещинами или даже обрушениями из-за неправильного перераспределения нагрузок.

В то же самое время, демонтаж ненесущих межкомнатных перегородок не угрожает безопасности дома и его жильцов, и потому может быть в большинстве случаев согласован с Мосжилинспекцией по простому эскизу перепланировки.

Исходя из вышесказанного, мы видим, что не прояснив для себя, несущая ли стена, или нет, к перепланировке лучше не приступать. Там не менее, многих собственников это не останавливает. Так, на различных интернет-порталах по дизайну и ремонту выложено немало примеров перепланировок, где дизайнеры «творят что хотят» с несущими стенами, не учитывая всех последствий такого ремонта.

В результате заказчик получает незаконную перепланировку, соседи — трещины в потолке, а инспектор, который по их жалобе посещает  «нехорошую» квартиру — повод выдать предписание о возвращении помещений в исходное или согласуемое состояние.

Подробнее о незаконных перепланировках читайте здесь.

Ниже мы постарались привести информацию, с помощью которой вы с большой долей вероятности сможете определить, какие стены несущие, а какие нет в вашей квартире, и в зависимости от этого, провести в будущем ремонт без нарушений закона и строительных норм.

Несущие стены в панельном доме

Панельные типовые дома различных серий — наиболее распространенный вид жилья в Москве. Данный вид многоквартирных жилых домов, к сожалению, не позволяет воплотить многие планировочные решения. Дело в том, что большая часть внутриквартирных стен в панельных домах — несущие, и устройству проемов в них может помешать множество обстоятельств, таких как этаж квартиры, общий конструктив данной серии, или состояние дома.

Панельный дом серии П-3, фото:

Подробнее о перепланировках в панельных домах

Итак, как понять, какие стены несущие в панельном доме? Самый простой способ — померить толщину нужной стены.

  • Для перегородок этот параметр обычно составляет от 80 до 100 мм
  • Толщина несущих стен колеблется  от 140 до 200 мм
  • Межкомнатные перегородки в 90% панельных домов это гипсобетонные панели толщиной 80 мм
  • Внутренние несущие стены, это железобетонные панели толщиной  140, 160, 180 и 200 мм. В некоторых старых сериях панельных домов, встречаются и несущие стены 120мм

Соответственно это значит, что если толщина стены окажется меньше 120мм., то это ненесущая перегородка, а если больше- то это несущая стена.

Следует отметить, что толщину стены необходимо измерять в «чистом виде», то есть не учитывать отделочные слои (штукатурка, обои), а для чистоты замеров штукатурный слой необходимо либо удалить в нескольких местах, либо предварительно замерить и в дальнейшем вычесть из толщины стены.

В «пограничных» случаях лучше положиться на мнение инженеров проектного института-автора дома вашей серии, куда вы или выбранные вами посредники, обратитесь за оформлением технического заключения по перепланировке. В любом случае именно ТЗ даст окончательный ответ  по перепланировке несущих стен.

Пример: техническое заключение ГУП МНИИТЭП — института являющемся автором 90 процентов панельных домов в Москве.

Как проводится инженерное обследование несущих стен специалистами ГУП МНИИТЭП

Несущие стены в кирпичных домах

Большинство кирпичных домов — это старый фонд, сталинки или современные жилые комплексы по индивидуальному проекту. Типовых серий из кирпича строили мало — это II-03, II-04, II-05, II-38 и некоторые другие серии 50-х годов, а также более поздние «брежневские» башни — Тишинская, Смирновская, Москворецкая и Вулыха.

Башня Вулыха, фото:

Несущие и ненесущие стены в кирпичных домах имеют толщину в зависимости от количества кирпичей (ширина кирпича — 120 мм).

Поэтому стандартная ширина кирпичных стен может составлять:

  • 250 мм — это стена в два кирпича + шов между ними 10 мм.
  • 380 мм — это стена в три кирпича + 2 шва по 10 мм.
  • 510 мм — это стена в четыре кирпича + 3 шва по 10 мм.
  • 640 мм — это стена в пять кирпичей + 4 шва по 10 мм.

и так далее.

Как определить несущую стену в кирпичном доме? Средняя толщина несущей кирпичной стены в кирпичных домах обычно составляет от 380 мм и выше. Межкомнатные ненесущие перегородки делаются из кирпича или гипсобетонных блоков и имеют толщину 120 или 80 мм, межквартирные несколько толще — 250 мм. Несущие внутренние и наружные стены выполняются из кирпича толщиной 380, 510 или 640 мм.

Большинство кирпичных домов в Москве имеют довольно похожие конструктивные решения. Например, кирпичные хрущевки используют схему с тремя продольными несущими стенами, устойчивость которых обеспечивается поперечными диафрагмами жесткости. Плиты межэтажных перекрытий при этом могут опираться либо на продольные несущие стены, либо на балки, которые лежат на этих стенах. Большинство внутриквартирных стен при такой стене являются перегородками, что благоприятствует перепланировкам.

Схожие принципиальные решения применены и в  «сталинках», хотя есть и расхождения — например опорой для балок могут служить колонны.

Сталинские дома, фото:

В домах старого фонда с деревянными перекрытиями роль несущих стен могут выполнять даже деревянные перегородки, которые изначально проектировались ненесущими, но теперь они поддерживают оснвште полы.

О перепланировках в домах с деревянными/разгружающими перекрытиями читайте здесь

Несущие стены в монолитных домах

Для монолитных домов наиболее точный способ определить несущую стену — взять в управляющей компании архитектурный план этажа. Из-за многообразия индивидуальных конструктивных решений, без соответствующей документации довольно трудно бывает определить, является та или иная стена несущей. В монолитных зданиях можно встретить как несущие стены, так и колонны, пилоны (колонны прямоугольного сечения). Монолитно-каркасные дома могут вообще не иметь несущих стен.

Ненесущие кирпичные перегородки в монолитном доме:

Толщина внутренних стен и пилонов в монолитных домах обычно составляет 200, 250 и 300мм, поэтому, если стена, затрагиваемая при перепланировке, меньше 200мм, то это — обычная перегородка. Но в некоторых случаях перегородка может быть и больше 200 мм (если она  из пеноблоков).

особенности кладки, толщина, армирование и отделка

Достоинства и недостатки стен из газосиликатных блоков

  • Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом
  • Газосиликат имеет малый вес
  • Хорошо обрабатывается
  • Является негорючим материалом

Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.

Толщина стен из газобетона также считается одним из основных недостатков данного материала.

Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами

Толщина стен из газобетона

Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.

Для определения толщины стены из газобетонных блоков приняты следующие нормы:

  • Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)
  • Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)
  • Межкомнатные перегородки 100-200 мм (D300)

Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области,  толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).

Толщина стены в зависимости от характера постройки:

  • Хозблок или гараж, дачный домик достаточно будет 20 см
  • Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала. Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.
  • При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см
  • Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см

Как выполнять возведение газобетонных стен своими руками

Как выкладывать первый ряд — особенности


Важно! Газобетон является гидроскапичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.


Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.

Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.


Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.


Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.

В конце ряда укладывают доборный блок, края которого прмазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.


Важно! Возведение стен последующих тажей недопустимо без установки междуэтажного перекрытия.


Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же выжно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.

Кладка газосиликатного блока Ytong — видео



Инструменты , необходимые для кладки газосиликатных блоков:
  • штроборез
  • строительный уровень
  • мастерок
  • рубанок
  • каретка для клеевого раствора
  • молоток из резины
  • ножовка
  • терка с металлическими зубьями
  • угольник

Армирование газосиликатной кладки

Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.

Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинковым расстоянием от краев блока.

Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.

Обязательно усиливают арматурой:
  • верхний ряд кладки, на который будет опираться перекрытие
  • ряды под оконными проемами
  • дополнительно арматурой можно укрепить углы сооружения

Для однородности кладки дверные и оконные проемы устраивают при помощи  U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.


Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.


Наружняя и внутренняя отделка газосиликатных стен

Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:

  • штукатурку с высокой адгезией
  • кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)
  • сайдинг
  • в условиях сурового климата дополнительно используют утеплитель

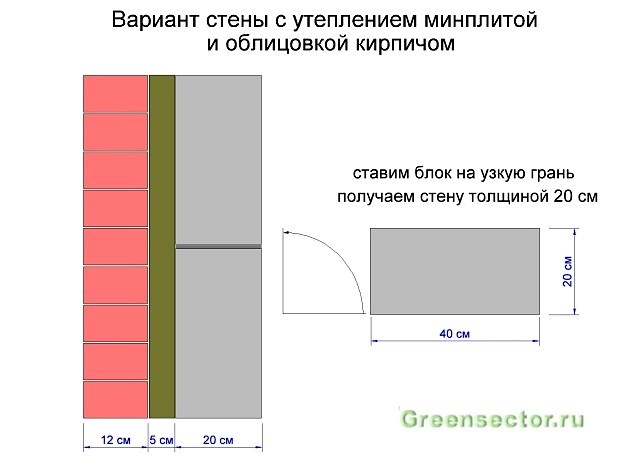

Схема внешней отделки отделки стены из газобетона кирпичом

Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».

Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).

Толщина кирпичных стен и перегородок.


   От толщины кирпичных стен напрямую зависят прочность, долговечность и степень теплоизоляции строения. Но недостаточно возвести лишь наружные стены значительной толщины — в доме с большой площадью есть ещё и внутренние стены — как несущие, так и перегородки между отдельными помещениями.

● Кроме внешних стен в сооружении возводятся и внутренние — несущие стены и различные перегородки, разделяющие различные помещения. Толщина внутренних перегородок должна соотносится с толщиной несущих внешних стен. Эти существенные моменты определяются ещё до начала строительства — на этапе проектирования.

● Считается, что чем больше толщина кирпичных стен, тем более тёплым будет дом и лучше звукоизоляция. Но кирпич не относится к дешёвым материалам и поэтому банальное утолщение кирпичных стен не представляется рациональным. Достаточно возвести кирпичные стены согласно предписываемым стандартам для определённых климатических условий.

Устойчивость и прочность кирпичного строения напрямую зависит от толщины кирпичной кладки. Стены дома должны препятствовать неблагоприятному воздействию погодных условий и надёжно удерживать вес перекрытий и дополнительных этажей. Именно несущие стены воспринимают на себя всю тяжесть здания — перекрытия, дополнительные этажи, внутреннюю начинку дом, мебель и жильцов. Но долговечность дома зависит не только от толщины несущих стен, но и от всех составных элементов дома.

● Кирпич может быть как полнотелым, так и пустотелым. Пустотелый кирпич считает менее прочным по причине наличия в своём теле пустот, но благодаря им он лучше сохраняет тепло, а также обладает меньшим весом, что уменьшает давление на фундамент.

Кирпичи могут иметь различную толщину:

• Одинарный кирпич 250×120×65 мм применяется для сооружения внутренних перегородок, строительства цокольных помещение, фундаментов и т. д.

• Полуторный кирпич 250×120×88 мм — для возведения несущих стен небольшой этажности и внутренних перегородок.

• Двойной кирпич 250×120×138 мм — для строительства несущих стен, испытывающих высокую нагрузку.

● Чем большая толщина стены предполагается, тем крупнее кирпич выбирается (полуторный или двойной). Согласно стандарту минимальная толщина внутренней кирпичной стены должна составлять 1/20-1/25 от высоты этажа. Например, при высоте этажа порядка трёх метров толщина внутренней перегородки должна быть минимум 15 см.

Кирпичная кладка начинается с углов. В углах возводится маяк — угол из шести-семи радов кирпичей. Угол должен быть выровненный вертикально и соотнесён с осями постройки. Маяк подлежит армированию металлической сеткой. Далее между угловыми маяками натягивается леска — она будет обозначать внешнюю ось постройки, после чего можно приступать к укладке кирпича и утеплителя. Кирпич укладывается согласно принципу перевязки — то есть швы рядов не должны совпадать. После укладки двух-трёх рядов при помощи строительного уровня необходимо проверить вертикальность стены. Выравнивание производится с использованием половинок или четвертинок кирпичей.

● Выбор подходящей толщины несущих стен зависит от характеристики окружающей среды, климатических условий, финансовых возможностей и личных предпочтений. В достаточно холодных климатических зонах кирпичная кладка делается в 51-64 см. Вне зависимости от климатических условий и планировки строения толщина внешних стен не должна быть менее 38 см — то есть кладка минимум в полтора кирпича

● В целях облегчения общей конструкции и уменьшения давления дома на фундамент внешняя часть наружных стен выкладывается из пустотелого кирпича. Также применяется технология устройства колодезных пустошей между рядов. В этом случае вся стенная конструкция подвергается утеплению непосредственно на этапе возведения внешних стен. В межрядные пустоши укладывается утеплитель, что повышает теплозащиту строения на 10-20%. В качестве утеплителя используются керамзит, шлак, опилки, минвата, пенопласт, пенополистирол и т. д.

● При строительстве крупных кирпичных домов в целях обеспечения оптимальной торцевой опоры перекрытий возводятся дополнительные внутренние перегородки, которые могут быть значительно тоньше внешних стен. Перегородки не включают в себя дополнительной закладки утеплителя и поэтому их можно возводить в один кирпич.

● Остов дома включает в себя всю совокупность несущих стен — как наружных, так и внутренних. Нагрузка, которой подвержен дом, должна равномерно распределяться на остов. Для увеличения прочности сооружения все стыки внешних и внутренних стен подвергаются армированию.

● Для сокращения материальных расходов можно заменить строительство внутренних стен возведением опорных столбов. Кладка опорных столбов производится не менее, чем в полтора кирпича — то есть не менее 38×38 см. Столбы в процессе кладки армируются 4-5 мм проволокой через каждые пять рядов.

● Внутренние перегородки не принимают на себя веса перекрытий, а лишь разделяют внутреннее пространство на отдельные зоны. Поэтому их можно делать любой приемлемой толщины — даже используя кладку в полкирпича. Некоторые малозначительные помещения (например кладовая) можно зонировать при помощи «кладки на ребро», толщина которой равна высоте кирпича — 65 мм. Кладка перекрытий, как правило, осуществляется из пустотелого кирпича.

● В процессе строительства необходимо строго следовать выработанному проекту. В случаях, когда какая-либо стена возводится тоньше заявленного в исходном проекте размера, её необходимо усилить армированием. Уменьшение площади сооружения, толщины стен, увеличение веса перекрытий или высоты этажей, а также изменение параметров простенков могут существенно снизить долговечность и устойчивость всей строительной конструкции.

Оптимальная толщина стен дома из газобетона — расчет для строительства

Толщина стен дома из газобетона – очень важный параметр, который нужно уметь правильно рассчитать, ориентируясь на действующие ГОСТы, СНиПы, особенности климата в регионе строительства, используемые отделочные материалы и т.д. Ввиду того, что пористый бетон демонстрирует прекрасные теплосберегающие характеристики, оптимальная толщина газобетона обычно в разы меньше в сравнении с другими материалами при условии тех же свойств.

Газобетон производят из цемента, песка, воды, алюминиевого порошка, который выступает в роли газообразователя, благодаря чему внутри структуры камня формируются воздушные поры. Наличие воздушных пузырей в застывшем материале уменьшает плотность и вес блока, повышает тепло/звукоизоляционные характеристики.

При выборе газобетона для строительства важно найти баланс между прочностью и теплосбережением – плотные и прочные блоки хуже сохраняют тепло, материал с большим числом пор гарантирует более высокий уровень теплосбережения, но недостаточно прочен для строительства. Таким образом, марки с низкой плотностью используют для изоляции, высокой – строительства.

Читайте также: про строительство и ремонт.

Выбор газобетона для строительства дома:

До D350 – самонесущий утеплитель, теплоизоляционный газобетон.
D400-D600 – теплоизоляционно-конструкционные блоки.
D700 и выше марки – конструкционные блоки (для строительства).

Обычно газобетон не утепляют – стандартной толщины стен из газобетона марки D400-D500 с оптимальной прочностью и теплопроводностью на уровне 0.117-0.147 Вт/(м*К)) вполне достаточно и без утеплителя. Если же дом возводится в особо холодных регионах, то тут нужно выполнить верные расчеты и дополнить газобетон подходящим по показателям теплоизоляционным материалом.

Плюсы и минусы блочного материала

Содержание статьи:

Как и любой другой строительный материал, газобетон обладает определенными преимуществами и недостатками. Ключевой фактор в определении главных особенностей газобетонных блоков – их особая пористая структура, которая влияет как на процесс монтажа, так и на эксплуатацию.

Главные достоинства газобетонных блоков:

Высокие показатели теплосбережения – благодаря наличию воздуха в структуре материала он прекрасно сохраняет тепло внутри здания, не требуя дополнительной изоляции и позволяя экономить на отоплении при проживании в доме до 30-40%.
Прекрасная звукоизоляция, что также важно для жилых домов.
Огнестойкость, безопасность и экологичность – для людей газобетон не представляет никакой опасности, плохо горит, в процессе эксплуатации не выделяет токсинов и т.д.
Простой, легкий и недорогой монтаж – за счет большого размера, идеальной геометрии и малого веса блоков строить дом можно своими руками, не привлекая дополнительно сотрудников или спецтехнику.

Возможность реализовать любой проект – за счет того, что газобетон хорошо режется и пилится, создание доборных блоков осуществляется быстро и без усилий.
Широкий выбор отделочных материалов – для защиты газобетона снаружи и внутри, и также придания ему эстетичного внешнего вида.
Малый вес всей конструкции, что позволяет сэкономить на фундаменте, некоторых элементах.
Возможность еще понизить теплопотери, выполняя кладку блоков не на цементный раствор, а на специальный клей, исключающий вероятность появления мостиков холода.

Из недостатков материала стоит отметить такие, как сравнительно невысокая прочность (поэтому из газобетона строят предпочтительно малоэтажные здания и перегородки внутренние в высотках), гигроскопичность (способность впитывать воду высокая, поэтому отделывать дом из газоблоков нужно правильно подобранными материалами, ассортимент которых сегодня достаточно велик).

Толщина несущих стен

Определяя, какая оптимальная толщина стены должна быть у дома в определенном регионе, желательно предварительно выполнить геологические изыскания, принять во внимание все климатические факторы, изучить свойства выбранной марки газобетона, других материалов, использующихся в строительстве. Обязательно выполняют расчет, составляют проект.

Что учитывают при определении толщины стены:

Требования и нормы СНиП 23-02-2003, который дает все нужные данные для экономии энергии и поддержания комфортной температуры внутри помещений, а также регламентирует все правила для здания с отоплением, постоянным проживанием.
Стойкость выбранной марки газобетона к температурам, морозу, влаге и т.д.
Материалы, используемые для защиты газобетона от увлажнения, утепления стен и т. д.
Планируемые расходы на отопление (и расчеты, стоит ли на этапе строительства вкладывать средства в дополнительные меры и материалы, чтобы потом экономить определенную сумму).

Определяясь с тем, какой толщины должна быть газобетонная стена, лучше всего выполнять теплотехнические расчеты по существующим правилам, что делают специалисты.

Если же оплачивать работу квалифицированного мастера не хочется или нет возможности, можно попробовать высчитать все самостоятельно.

Существующие нормы в строительстве из газобетона:

Минимальная толщина любых ограждающих конструкций для домов, дач сезонного проживания – 20 сантиметров для самонесущих конструкций из блока марки D400. Но специалисты советуют останавливаться, все-таки, на минимальных 30 сантиметрах.
При наличии подвала, цокольного этажа – из-за высоких нагрузок лучше брать D500-D600 с прочностью класса В3.5-В5, стены делать толщиной 40 сантиметров.
Минимальная толщина внутренних перегородок из блока марки D500 должна составлять 10-15 сантиметров, межквартирных – 30 сантиметров.
Несущие стены из газоблоков автоклавного твердения должны быть толщиной минимум 37.5 сантиметров, самонесущих – от 30 сантиметров.
Объекты в теплом климате, одноэтажные – толщина стен может быть 25 сантиметров.

Толщина перегородочных стен

Толщина стены из газобетона внутри помещения (перегородки) может быть меньше, чем толщина несущей, так как нагрузки тут меньшие. В расчетах учитывают несущую возможность материала и высоту перегородки. Так, если высота стены не превышает 3 метров, то достаточно будет толщины в 10 сантиметров. Если же высота доходит до 5 метров, лучше использовать блоки толщиной в 20 сантиметров.

При определении показателя лучше выполнять точные расчеты, но если нет, можно воспользоваться стандартными значениями. Перегородки несущего типа строят из блоков марок D500/D600 толщиной 7.2-20 сантиметров. Обычные перегородки можно возводить из блоков марок D350/D400 для улучшения тепло/звукоизоляционных характеристик.

При длине перегородки 8 метров и больше, высоте от 4 метров желательно обустройство армирующего пояса для повышения прочности и надежности всей конструкции.

Толщина стен для разных регионов

Рассчитывать, какой толщины должны быть внутренние и несущие стены, лучше специалисту, который знает все нормативы и требования, сможет учесть особенности и нюансы. Обычно при выборе толщины ориентируются на требуемые показатели теплосбережения и прочности. Основные расчеты касаются несущих стен, внутренние ненесущие перегородки можно делать тоньше.

Общие советы от мастеров такие: для средних регионов (по Москве и ближайшим городам) достаточно стандартных 40 сантиметров толщины, в теплых регионах берут за основу 30 сантиметров, в холодных – от 50 сантиметров. Но это достаточно усредненные показатели, ориентироваться желательно на максимально точные расчеты.

Принято брать за основу такие данные: для средней полосы России сопротивление стен теплопередаче, согласно СНиП, должно быть равным 3.2 Вт/м*С. Для регионов холоднее показатель выше, соответственно, теплее – ниже. Нужный уровень теплозащиты (указанный показатель в 3. 2) дают такие варианты: 30 сантиметров толщины стены из блоков D300, 40 сантиметров из D400, 50 сантиметров из D500.

На общий показатель тепловой эффективности здания влияют толщина стен, утепление (не только стен, но и перекрытий, кровли, пола, армопоясов, окон, перемычек). Через недостаточно толстые стены здание теряет около 30-40% тепла. Для домов с постоянным проживанием оптимальным считают выбор блоков D400/D500 и толщину стен до 40-50 сантиметров. Дачный дом можно строить из блоков марки D400 с толщиной стен 25-30 сантиметров.

Если планируется утеплять стены, то они могут быть тоньше. Тут важно получить в итоге должный показатель теплозащиты, основывающийся на значениях газобетона и выбранного утеплителя (в его качестве могут выступать пенопласт, минеральная вата и т.д.). Таким образом, повышаются затраты на утеплитель, но понижаются на газобетон.

Чем выше значение теплозащиты материала, тем лучше. Показатели указаны в таблице:

Это таблица с коэффициентами теплопроводности газобетона разных марок (тут работает правило чем ниже, тем лучше):

Для понимания алгоритма выполнения расчетов можно рассмотреть такой пример. При желании построить дом в Москве и окрестностях тепловое сопротивление должно быть R=3.28. Применяется автоклавный газобетон D500 толщиной 30 сантиметров, используется утеплитель.

Как найти искомый параметр:

Толщина стены из газобетона (0.3 метра) делится на коэффициент теплопроводности марки D500 (0.14) – тепловая сопротивляемость голой стены составляет R=0.3/0.14=2.14 м2*С/Вт.
От нужного значения нужно отнять полученный показатель: 3.28-2.14=1.14. Это тепловая сопротивляемость утеплителя.
Минеральная вата, к примеру, дает коэффициент теплопроводности 0.04. Если умножить 0.04 на 1.14, получается искомая толщина утеплителя: 0.04х1.14=0.0456=45 миллиметров=4.5 сантиметра. То есть, толщина утеплителя при стенах 30 сантиметров должна составлять около 5 сантиметров.

Зная стандартные значения, можно легко выполнить расчеты для любых марок газобетонных блоков и видов утеплителя.

Требования ГОСТов

Все строительные работы с использованием пористого легкого бетона должны выполняться в четком соответствии со специальными требованиями.

Главные рекомендации по ГОСТам и СНиПам:

Максимальная высота стены определяется только расчетным путем.
Высота и этажность зданий строго ограничены: из автоклавного газобетона допускается возводить здания до 5 этажей и не более 20 метров в высоту. Если постройки девятиэтажные, то самонесущие стены не должны быть выше 30 метров. Пеноблоки используются для строительства здания из трех этажей при условии максимальной высоты в 10 метров.
Важно соблюдать показатели прочности с учетом этажей: блоки класса В3.5 используют для 5-этажных объектов, для 2-3-этажных домов подойдут блоки классов В2 и В2.5 соответственно.
Для самонесущих стен используют блоки прочности класса В2-2.5.

Отзывы строителей

Задумываясь о том, какой толщины строить стены, желательно обратить внимание и на отзывы тех, кто уже работал с материалом и может делать определенные выводы.

Несколько полезных рекомендаций для создания прочного теплого дома:

Лучше всего использовать для кладки блоков специальный клей, который наносят на поверхность материала тонким слоем. Важно соблюдать оптимальную толщину слоя шва, так как в противном случае он может пропускать холод и понизить теплоизоляционные характеристики дома.
В холодных регионах дополнительно к выбору оптимальной толщины стены нужно позаботиться о теплоизоляции (с обеих сторон желательно).
При выполнении расчетов прочности берут во внимание дополнительную массу, которую создают теплоизоляционные материалы.

Дополнительные факторы для поиска оптимальной толщины стен:

Сезонность – для дачных домов будет достаточно толщины стен в 20 сантиметров, которые успешно выдержат массу кровельного перекрытия, защитят от осенней и весенней прохлады. Если жить планируется круглый год, то толщина должна составлять минимум 40 сантиметров.
Все несущие стены делают на 10-15 сантиметров больше толщины внутренних стен.
Наращивая высоту дома, выбирают блоки с более высокой прочностью. Для одноэтажного объекта достаточно стены от 25 сантиметров из конструкционно-изоляционных блоков, для двух и более этажей выбирают конструкционные блоки и толщину стен в 30-40 сантиметров (велика вероятность необходимости в теплоизоляции).
Сколько длится холодное время года, какова среднесуточная температура – все это требует учета при выборе толщины стен и теплоизоляции. Значение всегда выше для сибирских регионов.
Уменьшение толщины блоков осуществляется пропорционально увеличению слоя теплоизоляции или выбору более эффективного материала.

Заключение

Толщина газобетона – чрезвычайно важный параметр, определять который нужно по правилам и с учетом максимально широкого круга факторов. Самые главные из них – коэффициент теплопроводности материалов, климатические особенности региона, наличие/отсутствие слоя теплоизоляции и его характеристики, особенности конструкции и проекта здания. Лучше доверить расчеты специалистам либо ориентироваться на принятые стандарты.

Источник

Толщина стен из газобетона — какая должна быть?

Толщина стен из газоблока непосредственно влияет на тепло в доме. Чем толще газобетонные стены, тем комфортнее в помещении зимой. Казалось бы, что может быть проще: делай стену шире — и забудь про холода. Но есть и обратная сторона медали: большая ширина стены из газобетона означает и использование большого количества стройматериалов, а значит, рост расходов.

Решать, какая должна быть толщина кладки из газоблока, необходимо еще на стадии проектирования жилища, когда закладываются его главные параметры. При этом важно ориентироваться на критерии, от которых зависит теплопроводность стен.

Теплоизоляционные характеристики газобетона

Газобетонные блоки входят в категорию ячеистых бетонов. Имеют низкие показатели теплопроводности по сравнению с большинством других стеновых материалов. Такой уровень — залог того что в помещении будет тепло зимой зимой и комфортно летом.

Низкой теплопроводностью блоки из газобетона обязаны пористой структуре. В процессе производства материала пузырьки газа равномерно распределяются внутри, тем самым снижая его способность отдавать тепло.

Пористая структура, с одной стороны, наделяет газоблоки преимуществами, но с другой — ухудшает их прочность. Прочность газобетона на сжатие в зависимости от марки составляет 15–50 кг/см2. Блоки с низкой плотностью, например, D200, имеют минимальную теплопроводность. Однако использовать такой газоблок для несущих стен нельзя из-за ограниченной несущей нагрузки: как правило, он применяется в качестве утеплителя.

Выбирая размер подходящего блока газобетона для кладки стен дома, уделяют внимание и теплопроводности, и прочности на сжатие.

Рассчитывая оптимальное значение толщины стен объекта из газобетона, важно помнить о влиянии влаги на теплопроводность. Намокшие блоки хуже удерживают тепло, поэтому нужно защищать их от осадков фасадными материалами: кирпичом, сайдингом, штукатуркой.

Соотношение прочности газоблоков и этажности зданий

Нормативы по возведению стен здания из газобетонных блоков указаны в СТО 501-52-01-2007. В соответствии с этим документом при строительстве зданий нужно учитывать прочность газоблоков на сжатие.

Определить, какой должна быть прочность материала для постройки стены из газобетонных блоков, поможет таблица:

Этажность здания Одноэтажное Двухэтажное Трехэтажное
Прочность газоблоков   со сборно- монолитными или плитами перекрытия с монолитными перекрытиями со сборно- монолитными или плитами перекрытия с монолитными перекрытиями
В 2,0 + – ! – ! – !
В 2,5 ++ +
В 3,5 +++ ++ + + +
В 5,0 +++ +++ ++ ++ +

Условные обозначения:

«+» — материал подходит для использования;

«++» — подходит с запасом;

«+++» — подходит с большим запасом;

«–» — не рекомендуется;

«– !» — категорически не рекомендуется.

По плотности выделяют теплоизоляционные марки газобетона (до D350), конструкционные (от D700) и комбинированные — конструкционно-теплоизоляционные (D400, D500 и D600).

Оптимальную плотность газоблоков определяют с учетом назначения постройки. Например, при определении толщины стен возводимого гаража из газобетона или подсобного помещения, для которого качественная теплоизоляция не важна, уделяют внимание только прочности.

Для многих регионов России оптимальным стройматериалом считаются газоблоки марок D400 и D500. Они достаточно прочны при низкой теплопроводности. Например, теплопроводность блоков ЭКО D500 B3,5 составляет 0,12 Вт/м* °С.

Кроме того, выбирая газобетон для наружных стен, важно оценивать его морозостойкость. Качество изготовленный материал способен перенести до сотни циклов заморозки-разморозки без каких-либо отрицательных последствий для своих характеристик и эксплуатационных свойств.

Толщина газобетонной стены: стандарты и рекомендации

Показатели теплозащиты зданий, которые обеспечивают формирование благоприятной температуры в помещении и способствуют экономичному расходу энергии, можно найти в СНиП 23-02-2003. Документ содержит правила для объектов с постоянным проживанием и отоплением.

Рекомендуемая толщина возводимых стен из газобетона должна вычисляться при проектировании дома. Определиться с этим параметром помогает учет следующих критериев:

  • устойчивость стройматериала к морозу, влаге, коррозии, высокой температуре;
  • траты на отопление;
  • защита от излишнего увлажнения.

Если у вас нет желания обращаться за составлением теплотехнического расчета к специалистам, можно выполнить его самостоятельно, ориентируясь на средние показатели. Этого достаточно, чтобы в доме было уютно и тепло.

По рекомендациям производителей и на основе статистики установлены следующие стандарты подбора размеров (толщины) газоблока для строительства дома:

  • При постройке домов сезонного проживания толщина стены с кладкой из газобетонных блоков может начинаться от 200 мм. Но специалисты рекомендуют остановиться на 300 мм.
  • При устройстве цоколя и подвала следует выбирать газоблоки толщиной 400 мм, марки D500 или D600, класса В3,5-В5.
  • Для межквартирных перегородок рекомендована толщина газобетона 300 мм, для межкомнатных — 100-150 мм.
  • Минимальная толщина, которую может иметь несущая стена на основе прошедшего автоклавирование газобетона, — 375 мм, самонесущей — 300 мм. Для сравнения: наименьшая толщина стен из пеноблоков при равнозначной теплопроводности конструкций должна быть в 1,6 раза больше, т. е. для несущих — 600 мм, для самонесущих — 480 мм.



Расчет оптимальной толщины кладки из газобетонных блоков

конструкций должна быть в 1,6 раза больше, т. е. для несущих — 600 мм, для самонесущих — 480 мм.

В упрощенном виде толщина несущей стены, строящейся из газобетона, рассчитывается по следующей формуле:

Т = Rreg*λ

Теплопроводность

λ — коэффициент теплопроводности. У каждой марки блоков этот коэффициент свой. Необходимый показатель в конкретном случае можно выбрать в таблице ниже: в ней приведены общие значения по ГОСТ 31359-2007. Также его можно найти в протоколах испытаний завода-изготовителя стройматериалов.

Марка по плотности Коэф. теплопроводности в сухом состоянии, Вт/м*°С
D400 0,096
D500 0,12
D600 0,14
D700 0,17



Сопротивление передаче тепла

Rreg — сопротивление передаче тепла, которым обладают стены из газоблока. Данный параметр можно вычислить, умножив коэффициент a (0,00035) на Dd (градусо-сутки периода отопления, ГСОП) и прибавив к полученному числу коэффициент b (1,4).

Данные коэффициенты представлены в СНиП 23-02-2003. ГСОП представляют собой разницу между тем, какая температура за окном и в помещении наблюдается в течение отопительного периода, умноженную на длительность сезона отопления. Эти значения можно посмотреть в СНИП 23-01-99 и пособии «Строительная климатология».

Но проще найти нужное значение в таблице (не для всех городов):

Город Необходимое сопротивление передаче тепла, м2*°С/Вт
Москва 3,28
Пермь 3,64
Омск 3,82
Краснодар 2,44
Санкт-Петербург 3,23
Екатеринбург 3,65
Казань 3,45
Красноярск 4,84
Челябинск 3,64
Новосибирск 3,93
Волгоград 2,91
Якутск 5,28
Сочи 1,79
Магадан 4,33
Тверь 3,31
Уфа 3,48

Если использовать формулу, получится, что толщина блока для дома, расположенного в Москве, должна составлять минимум 44 см при применении газобетона D500. При использовании газоблоков D400 показатель составляет 37,5 см.

Для северных регионов расчетные значения толщины стен равны 74–77 см. При строительстве домов из газобетона в таких условиях рекомендуется сооружать многослойную конструкцию.

Толщина стены из газоблоков и звукоизоляция

За счет ячеистой структуры газоблоки прекрасно гасят звуковую энергию. Стены дома из этого материала хорошо ограждают от уличного шума. Разобраться, какой толщины должна быть стена из газобетона для комфортной тишины, помогут следующие нормы звукоизоляции:

                    • межквартирные стены и перегородки — от 52 дБ;
                    • стены между жилыми помещениями и магазинами — от 55 дБ;
                    • перегородки между комнатами — от 43 дБ;
                    • перегородки между комнатой и санузлом — от 47 дБ.

При возведении межкомнатных перегородок размером 100–150 мм рекомендуется использовать блоки D600. Покрытые гипсовой штукатуркой такие конструкции имеют индекс изоляции звука 43 дБ — в пределах нормы. Конструкции толщиной 300 мм обеспечивают изоляцию от шума в 52 дБ. Эффективно уменьшить уровень шума помогает внутренняя отделка гипсокартоном.

Факторы снижения энергоэффективности

Когда вычисляется толщина стены, строящейся из газобетонных блоков для дома или другого объекта, речь идет о цельном газоблоке. На практике при строительстве здания используют отдельные элементы, которые соединяют друг с другом бетонными или растворными швами. Получается большое количество стыков — возможных «мостиков холода». Кроме того, в стеновую конструкцию укладывают арматуру, формируют армирующий пояс — это приводит к повышению теплопроводности.

Чтобы сохранить высокие изоляционные характеристики газобетонной кладки, необходимо придерживаться следующих правил:

                    • Скрепляющие растворы нужно готовить из сухих клеевых составов, предназначенных специально для газобетона. Такие смеси состоят из цемента, минеральных компонентов и полимерных модифицирующих добавок. Если работы проводятся зимой, в составе смеси должны быть противоморозные добавки. Для минимизации потерь тепла рекомендуется делать слой клеящего шва толщиной 2–3 мм. Если в попытках сэкономить заменить специальный состав раствором цемента и песка, результаты будут не самыми приятными: увеличится размер шва, что приведет к проблемам с «мостиками холода».
                    • Через стены уходит до 25% тепла. Основная масса теплопотерь связана с окнами, крышей и фундаментом. Поэтому этим проблемным зонам требуется уделять особое внимание и тщательно обустроить теплоизоляцию.
                    • В населенных пунктах с холодным климатом желательно утеплять стены снаружи.

Многослойные конструкции — альтернатива увеличению толщины стен

Для комфортного проживания без больших затрат на отопление в доме из газобетонных блоков можно использовать не только метод увеличения толщины стен. Еще один эффективный способ — возводить конструкции из двух или трех слоев с применением утеплителя и отделочного материала.

Популярные способы создания таких конструкций

  • Облицовка кирпичом без утепления. При этом между слоями оставляют вентиляционный зазор. Кирпичная кладка осуществляется по стандартной технологии с применением гибких связей.
  • Оштукатуривание. В случае с двухслойной конструкции помимо слоя штукатурки используется утеплитель. Для утепления чаще всего используется полужесткая базальтовая вата. Ее толщину следует подбирать в соответствии с СП 23-101-2004.

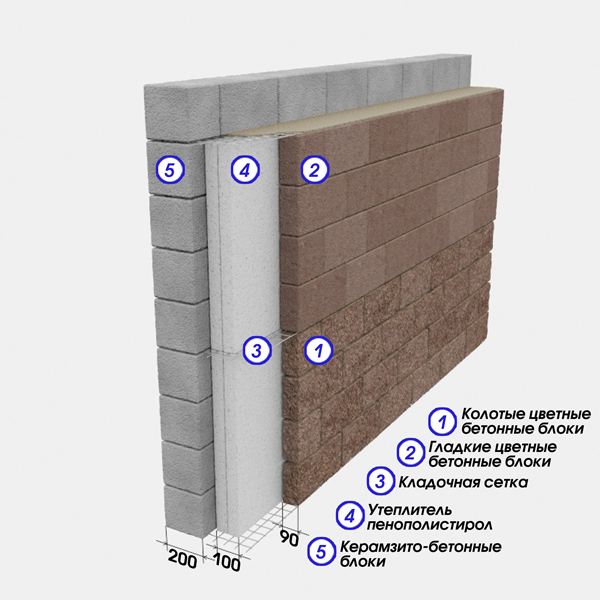

  • Облицовка с утеплителем. В этом случае возводится 3-слойная конструкция. Используется вентфасад с утеплителем или отделка кирпичом с дополнительным утепляющим слоем между внутренней и внешней стеной.

Наружное утепление дома со стенами из газобетона необходимо выполнять комплексно. При этом важно учитывать изоляцию цоколя и фундамента, создание отмостки. При монтаже нескольких слоев следует обращать внимание на то, что коэффициент их паропроницаемости должен идти по нарастающей изнутри наружу. В таком случае пар не будет накапливаться в ячеистых блоках и беспрепятственно выйдет на улицу.

Вывод

При строительстве дома из газобетона следует придерживаться такой толщины стен, чтобы обеспечивалась низкая теплопередача при высокой прочности конструкции. Принять во внимание оба эти фактора позволяет учет таких показателей при выборе газоблоков, как класс прочности, плотность и коэффициент теплопроводности. Большое значение для правильного расчета толщины стены из блоков газобетона имеют и климатические условия региона.

Внутренние стены

Стены кирпичные

Большинство внутренних стен построено из цельного кирпича, шириной 110 мм, с известковой штукатуркой с обеих сторон, поэтому стены достигают толщины около 150 мм. Вы можете найти более толстые стены на уровне земли и там, где есть воздуховоды или дымоходы.

Эти стены простираются от фундамента до крыши. На уровне солума (пространство под цокольным этажом) они могут быть построены как сотовая стена, чтобы обеспечить вентиляцию балок и предотвратить гниение.

Иногда, например, вышеупомянутые магазины, внутренние стены строятся на усиленных балках или больших деревянных балках, и в этих случаях обычно наблюдается некоторое движение.

В старых многоквартирных домах дверные коробки во внутренних стенах являются частью конструкции вашего дома. Рамы были построены как H-образные рамы с двумя вертикальными деревянными балками, соединенными горизонтальной деревянной перемычкой над дверью. Пространство над деревянной перемычкой будет заполнено кирпичом.

Внутренняя полукирпичная стена John Gilbert Обратите внимание на усиление деревянных реек

Иногда деревянные рейки встраиваются в стены для обеспечения жесткости — это более вероятно в случае верхних этажей, где отсутствие веса наверху позволяет стене изгибаться.

Стены из бруса и каркаса

Стены с деревянными карнизами кажутся пустыми при постукивании.

Эти более легкие стены построены из вертикальных деревянных балок (шпилек), усиленных горизонтальными деревянными элементами (dwangs). На шпильки прибивали легкие деревянные рейки с небольшими зазорами между ними, после чего на рейки наносили известково-штукатурный раствор, укрепленный волосами. Гребни штукатурки образовывались по мере того, как раствор продавливался через щели между рейками. Эти наконечники помогают прикрепить штукатурку к стене.На внутренней стороне внешних стен также можно использовать обрешетку и штукатурку.

В новых и отремонтированных зданиях стены с деревянными карнизами отделаны гипсокартоном. Двойная обшивка гипсокартоном обеспечивает лучшую звукоизоляцию.

Плинтусы

Плинтусы — это не просто декоративная отделка стены — они также помогают перекрыть зазоры, которые могут пропускать шум или сквозняки в вашу комнату. На стыке плинтуса и пола также использовался четвертьугольный «молдинг», чтобы перекрыть зазоры.

Стены, поддерживающие балки перекрытий или другие стены выше, являются несущими. Выемка под кровать, стены коридора и другие стены, идущие параллельно задней и передней стенам многоквартирного дома, обычно являются несущими. Несущими могут быть как кирпичные, так и деревянные каркасные стены.

Штукатурка «Boss» — это то место, где штукатурка при постукивании звучит глухо, что означает, что штукатурка отходит от стены.

Трещины в штукатурке могут быть результатом старого движения. Если штукатурка с обеих сторон трещины все еще прочно прикреплена к стене, расширьте трещину и очистите стороны перед заливкой свежей штукатуркой.

Кирпичные стены могут быть плохо приклеены (привязаны) к внешним стенам. Это часто видно в тесных стенах, где они встречаются с внешней стеной. Внутренняя отделка и воздуховоды часто маскируют эти «разделительные трещины». Если трещина окажется значительной или недавней, то будет разумно привлечь инженера для ее осмотра. Инженер может порекомендовать установить анкерные стержни через внешнюю стену и закрепить их на стальных пластинах, которые затем прикрепляются к более тонким закрытым стенкам. Затем сталь можно оштукатурить или накрыть.

Если у вас холодные стены, Changeworks подготовила для Citizens Advice Scotland несколько очень полезных советов по утеплению.

Ваш путеводитель по энергоэффективности многоквартирных домов

Не снимайте штукатурку с обеих сторон тонкой кирпичной стены одновременно, так как это может сделать стену неустойчивой.

Будьте осторожны при замене дверных проемов и дверных коробок, так как боковые и верхние балки дверной коробки могут удерживать кирпичную кладку наверху.

Вы обязаны содержать свою квартиру в хорошем состоянии, чтобы обеспечить поддержку и укрытие для остальной части здания.Это обязательство распространяется на внутренние стены. Вам также понадобится ордер на строительство для удаления или изменения стен, и вам нужно будет предоставить другую поддержку, такую ​​как усиленная стальная балка (RSJ) для поддержки балок или стен выше. При демонтаже стены и установке новой балки необходимо использовать подпорки, чтобы выдержать вес вышележащих конструкций.

  • «Фланговый» звук может передаваться тонкой внутренней стенкой в ​​квартиры сверху и снизу. Это, а не дефекты полов, вполне может быть причиной проблем со звуком между этажами.
  • Когда собственность была преобразована, легкие внутренние стены, не предназначенные для предотвращения передачи шума, могли быть превращены в стены для вечеринок между квартирами.
  • Более тонкие участки стены, такие как прессы и шкафы по ширине стены.
  • Штукатурка
  • «Босс» снижает звукоизоляцию.

3 Закрыть

Маршрут флангового шума

  • Убедитесь, что все кирпичные перегородки полностью оштукатурены, так как звук может проходить через открытые швы в кирпичной кладке.
  • Плиты на основе минерального волокна могут быть прикреплены к лицевой стороне стены, хотя всегда лучше всего нанести на поверхность любой кирпичной кладки перед установкой облицовки слой штукатурки или штукатурки.
  • Эластичная (мягкая) облицовка стены из металлических или деревянных ремней может быть прикреплена к стене, зазор облицован минеральной ватой, а затем покрыт гипсокартоном высокой плотности.
  • Независимая стена может быть построена рядом с существующей стеной с изолирующим воздушным зазором между стенами.Каркас этой стены не должен соприкасаться с существующей стеной. Между каркасом стены следует установить одеяло из минеральной ваты и закрепить один или два слоя гипсокартона высокой плотности на новом каркасе.
  • «Боковой» шум может быть уменьшен за счет облицовки стен гипсокартоном с минеральным волокном толщиной не менее 42 мм. Доступны и другие специальные вагонки.

Вам всегда следует обращаться за профессиональной консультацией, если вы планируете изменить или удалить стены.

Вместе с другими ремонтами и улучшениями, хотя работа может показаться несложной, убедитесь, что у вашего строителя или торговцев есть навыки для этой работы. В случае сомнений обратитесь за профессиональной помощью для уточнения и организации ремонта.

Инструкций по строительству внутренней стены | Руководства по дому

Автор: Гленда Тейлор Обновлено 15 декабря 2018 г.

Стены определяют жилые помещения, обеспечивая конфиденциальность для спален и ванных комнат, направляя пешеходов и создавая функциональные планы этажей.Большинство стен поднимаются вверх во время первоначального строительства дома, и подрядчик по каркасу использует предварительно вырезанные стеновые стойки и стандартные расстояния между стойками. Существует два метода строительства внутренних стен: первый и самый простой заключается в том, чтобы построить каркас стены, когда он лежит на полу, а затем поставить его и прикрепить. Однако для возведения стены в существующей комнате требуется обрамление стены на месте.

Несущие и перегородки

Практически все внешние стены являются несущими, то есть они несут вес вышележащей конструкции и переносят его через нижние стены на землю.Внутренние стены состоят как из несущих, так и из не несущих стен, называемых перегородками. В обоих типах стен используются аналогичные стандарты каркаса, но несущая стена обычно располагается непосредственно над другой несущей стеной, балкой или несущей колонной. Построить перегородку можно практически где угодно.

Высота стены

Стандартная высота потолка составляет 8 футов от готового пола до нижней стороны гипсокартона потолка. Стеновые стойки представляют собой габаритные доски, предварительно вырезанные для обрамления стен.8-футовая стойка имеет длину 92 и 5/8 дюйма, что более чем на 3 дюйма короче 8 футов, но стандартная внутренняя стена также состоит из напольной плиты высотой 1 ½ дюйма и двух потолочных пластин, которые добавляют дополнительные 3 дюйма к высоте стены. Это дает вам приблизительную высоту стены 97 и 1/8 дюйма. С добавлением потолочного гипсокартона ½ дюйма и отделки пола окончательная высота стены должна быть очень близкой к 8 футам.

Толщина стены

Стенка два на четыре имеет ширину 3 ½ дюйма, а внутренняя стена обычно имеет ½-дюймовый гипсокартон, установленный с обеих сторон, в результате чего толщина стены составляет 4 ½ дюйма.Однако стены, в которых установлена ​​сантехника, например стены за раковинами, должны быть толще стандартных стен. Стеновые стойки два на шесть имеют ширину 5 ½ дюймов и обеспечивают большее пространство для стоек для прокладки дренажных труб, воздуховодов или других механических элементов. С добавлением гипсокартона с обеих сторон стена размером два на шесть имеет ширину 6 ½ дюймов.

Стандарты каркаса

В стандартной внутренней стене правильное расстояние между стойками имеет важное значение. Стандартные стойки находятся на расстоянии 16 дюймов друг от друга, измеряемом от центра одной стойки до центра следующей стойки. Это называется установкой стоек «по центру», что обозначается как «16 дюймов OC». Для несущих стен второго этажа, которые располагаются непосредственно над несущими стенами этажом ниже, лучше всего выровнять стеновые стойки. с одного этажа на те, что на этаже ниже. Это означает, что стойки на верхнем этаже будут находиться прямо над стойками на этаже ниже, даже если стены разделяются горизонтальными стеновыми плитами, балками перекрытия и материалами чернового пола. архитектор может потребовать расстояние между стойками стены 24 дюйма или, реже, 19.2 дюйма, в зависимости от других конструктивных элементов дома.

Методы возведения стен

В новом строительстве стены часто обрамляют в горизонтальном положении, а затем строитель поднимает стеновой блок и прикрепляет его к балкам перекрытия и к прилегающим стенам. Стена состоит из нижней пластины, стеновых стоек и верхней пластины. Вторая верхняя пластина, называемая соединительной пластиной, устанавливается после того, как все стены будут подняты. Во время реконструкции стены часто обрамляют на месте, прикрепляя нижнюю пластину к полу и прикрепляя одну верхнюю пластину к балкам потолка.Стандартные стенные стойки слишком короткие для установки на месте, поэтому строители используют обычные пиломатериалы длиной 8 футов и размером два на четыре и разрезают каждую стойку так, чтобы она могла поместиться между верхней и нижней пластинами. Крепежная пластина не требуется для настенного каркаса.

Инструменты и расходные материалы

Строительство внутренней стены требует точных измерений. Измерительная лента, обрамляющий квадрат и меловая линия необходимы для размещения стены на черновом полу, а лазерный уровень или отвес помогают выровнять верхнюю потолочную пластину непосредственно над напольной пластиной для строительства стены на месте.Циркулярная пила отлично подходит для резки стеновых каркасов, а гвоздезабивной станок с гвоздями 16d позволяет быстро обрезать лежащие стены и прикрепить плиты пола и потолка. Чтобы прикрепить отдельные стенные стойки при обрамлении на месте, используйте гвоздь 8d. Обрамление стен на месте требует «гвоздя на ногах», которое включает в себя вбивание гвоздей 8d под углом 45 градусов через концы шпилек, чтобы прикрепить их к пластинам, которые уже установлены.

В подвале

Обрамление внутренней стены в подвале идентично обрамлению надземных стен, за исключением того, что нижняя стеновая плита должна быть химически обработана, чтобы противостоять повреждению от влаги.То же самое и с любыми стенными стойками, которые крепятся к бетонным стенам. Чтобы прикрепить пиломатериалы к бетону, предварительно просверлите отверстия в деревянных пластинах и используйте перфоратор, чтобы вставить винты по бетону длиной не менее 2 3/4 дюйма.

Насколько толсты стены в типичном крошечном доме?

При строительстве крошечного дома размером не более 400 квадратных футов (37 квадратных метров) очевидно, что пространство будет в дефиците. Однако для простого (без разрешения) передвижения крошечного домика на колесах по дорогам многие придерживаются «8».5 по правилу 40 футов: то есть не более 8,5 футов в ширину и 40 футов в длину. Это дает площадь в 320 квадратных футов (30 квадратных метров) или меньше. Если подумать, 8,5 футов — это не так уж и много: всего на фут или около того больше, чем у некоторых игроков НБА! Так что толщина стен действительно важна. Если вы выберете толстую древесину (для размещения толстой изоляции), вы можете обнаружить, что ваши внешние стены имеют размер почти 7 дюймов (18 см): это означает 14 дюймов + в целом для обеих сторон, что составляет почти 14% от ваших 8.5 футов шириной! Так что вам действительно нужно подумать о толщине стен в крошечном доме.

В целом, при использовании стандартной древесины 2×4 дюйма, внешние стены будут иметь толщину чуть более 5 дюймов (или больше, если вы используете довольно громоздкий внешний сайдинг), а внутренние стены будут иметь толщину около 4½ дюймов (из-за гипсокартона на обе стороны).

В этой статье это более подробно рассматривается ниже, в том числе о том, как точно представить это на плане этажа, а также о том, можно ли уменьшить толщину стен, чтобы освободить все лишнее полезное пространство!

Содержание

Типичная толщина внешней стенки

Типичная внешняя стена, естественно, будет иметь деревянный каркас с гипсокартоном, прикрепленным к внутренней части.Снаружи к каркасу будет прикреплена обшивка из OSB или фанеры, а затем внешний сайдинг (облицовка), чтобы внешний вид вашего крошечного дома выглядел красиво. Другими словами, это будет выглядеть так:

Из вышеперечисленных материалов остаются очень тонкие материалы, такие как домашняя обертка, пароизоляция и гидроизоляционная лента на битумной основе, поскольку они оказывают незначительное влияние на ширину. Итого по толщине:

  • ½ ”: гипсокартон для внутренней отделки, который затем декорируется по мере необходимости.
  • 3½ «: 2×4″ древесина для деревянного каркаса, что составляет не 4 «, а 3½» после фрезерования.
  • ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
  • ¾ ”: наружный сайдинг (также называемый облицовкой). Это может быть целый ряд материалов, включая тонкий металл, но обычная деревянная сайдинговая доска имеет толщину около дюйма.
  • 5⅛ ”: всего (13 см), с нашей« математической шляпой »!

Это может показаться не таким уж большим, но в сумме составит 10% от общей ширины крошечного домика на колесах шириной 8,5 футов. Кроме того, некоторые люди в более холодном климате могут использовать более толстую древесину для стенового каркаса и могут также добавить 1-дюймовую изоляционную плиту из вспененного материала снаружи (перед сайдингом): добавление до 15% (или более) общей ширины. Мы исследуем возможности для более тонких стен в следующем разделе, но прежде, чем мы это сделаем, мы хотели изучить некоторые из материалов различной толщины, которые вы можете использовать.

Толщина древесины, которую вы используете для деревянного каркаса, естественно, будет определять, сколько изоляции вы можете разместить между ними. Стандартная древесина 2×4 дюйма ограничит вас изоляционным материалом толщиной 3½ дюйма (или более тонким), который имеет тенденцию предлагать R-13 или R-15 из изоляции . Однако при использовании древесины 2×6 дюймов (при толщине 5½ дюймов) более толстая изоляция, которую вы используете, обычно обеспечивает защиту R-20 или R-21 .

Это, естественно, добавит 2 дюйма к каждой стене и, таким образом, 4 дюйма в целом, увеличивая общее «использование» вашего 8.Крошечная домашняя ширина 5 футов (102 дюйма) от 10% до 14% . Естественно, это вопрос о том, нужна ли вам дополнительная ширина для изоляции.

Затем, естественно, вы можете получить гипсокартон толщиной ⅜ или ⅝ дюйма вместо более стандартного ½ дюйма. Обычно толщина гипсокартона не имеет большого значения (особенно для наружных стен, где гипсокартон находится только на одной стороне каркаса стены), но стоит отметить, что доступны разные толщины.

Мы упоминали об использовании ¾ ”сайдинга для стандартных деревянных досок, хотя это область, которую можно сократить.Поскольку сайдинг является декоративным, а не конструктивным / изоляционным, обратите внимание на другие варианты сайдинга. Вы можете использовать тонкие листы металла, которые могут быть толщиной до дюйма, в то время как гофрированный металл может фактически иметь большую толщину, чем ожидалось, из-за его «волнистого» рисунка.

Наконец, некоторые люди используют 1 дюйм изоляционной плиты из пенопласта за пределами внешней стены, между обшивкой и сайдингом:

Это опять же зависит от того, насколько холодно или тепло у вас климат, но дополнительные 2 дюйма (с обеих сторон) также окажут заметное влияние на толщину вашей стены.

Теперь, когда мы покрыли материал разной толщины, возможно, самая толстая стена , которую вы найдете в крошечном домике (предназначенная для более холодного климата), будет составлять:

  • ⅝ ”: гипсокартон.
  • 5½ «: 2×6″ дерево для деревянного каркаса.
  • ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
  • 1 ”: изоляционная плита из вспененного материала.
  • 1 ”: наружный сайдинг.
  • 8½ ”: всего (21½ см).

Стены толщиной 17 дюймов с обеих сторон будут составлять 16,7% от общей ширины (для 8,5-футового крошечного дома на колесах).

В качестве альтернативы, самая тонкая стена , которую вы, вероятно, можете получить (с использованием стандартных материалов и строительных технологий), будет:

  • ⅜ ”: гипсокартон.
  • 3½ «: 2×4″ дерево для деревянного каркаса.
  • ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
  • ⅛ ”: внешний сайдинг.
  • 4⅜ ”: всего (11 см).

Это намного тоньше, с толщиной стенок менее 9 дюймов с обеих сторон, что составляет всего 8,8% от общей ширины нашего дома размером 8,5 футов.

Типичная толщина внутренней стенки

Стандартная внутренняя стена также будет иметь деревянный каркас с гипсокартоном с обеих сторон стены.Затем обе стороны будут декорированы по мере необходимости. Схема, показывающая примерную идею (без всяких украшений или защитных покрытий):

Таким образом, стандартная внутренняя стена будет иметь следующую толщину:

  • ½ ”: гипсокартон для помещения 1.
  • 3½ «: 2×4″ древесина для деревянного каркаса, что составляет не 4 «, а 3½» после фрезерования.
  • ½ ”: гипсокартон для помещения 2.
  • 4½ дюйма: всего (11,4 см).

Это очень стандартно, хотя, как мы исследовали выше, гипсокартон также обычно можно купить толщиной ”или ⅝” — конечно, это будет иметь очень небольшое общее влияние на толщину стены (не более ”).

Основное изменение стандартной внутренней стены 4½ дюйма — это если вы хотите добиться дополнительной звуко- или теплоизоляции , либо с помощью специального звукоизоляционного гипсокартона или гипсокартона термической конструкции, либо путем включения воздушного барьера / зазора во внутреннюю конструкцию стены. . Некоторые специализированные гипсокартоны имеют толщину всего около ½ дюйма, хотя некоторые могут быть толще обычного (1–1½ дюйма). Плюс воздушный зазор, вероятно, тоже будет не менее 1 дюйма (3 см).

Таким образом, стремясь к дополнительной звуко / теплоизоляции, можно увидеть, что общая внутренняя стена будет иметь толщину 5½ дюймов (14 см) вместо .

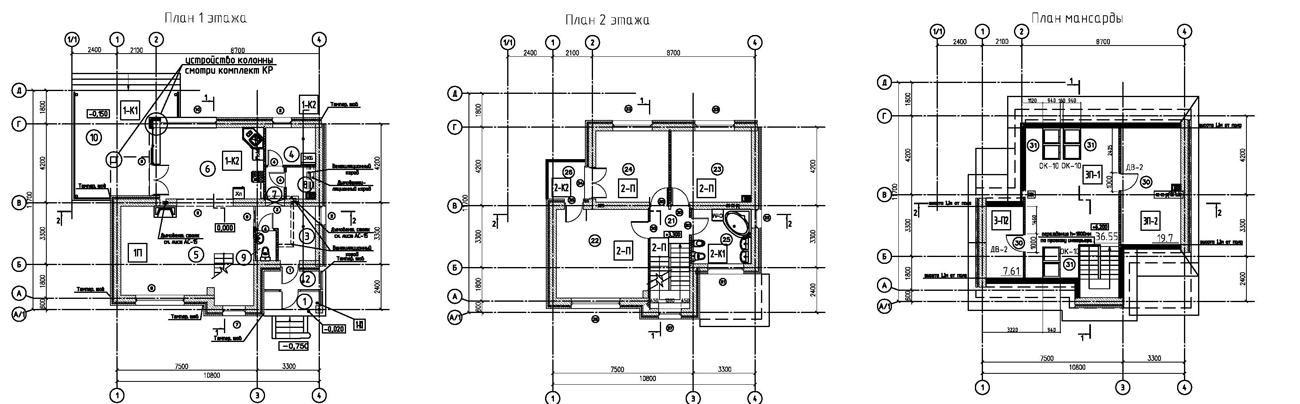

Отображение толщины стен на планах этажей

При проектировании крошечного дома обязательно укажите толщину стен в подробных планах. Как мы видели выше, внешние стены могут занимать 9-17% ширины вашего крошечного дома, поэтому обязательно, чтобы в ваших подробных планах это учитывалось .

Вы должны обнаружить, что большинство платных программ для планирования этажей включает эту опцию (потому что толщина стен будет иметь значение для строителей, даже если строится особняк!), Хотя некоторые бесплатные версии поэтажных планов не всегда включают эту опцию. — особенно если они предназначены для быстрого двухмерного изображения вашего дома.К счастью, и RoomSketcher, и HomeStyler (два основных варианта планировщика этажей) включают возможность изменять толщину стен. Вы можете найти наш обзор лучших бесплатных и премиальных программ для проектирования крошечных домов здесь.

Можно ли сделать стены тоньше?

Стены, о которых мы упоминали ранее, в основном являются несущими стенами, даже несмотря на то, что ненесущие стены, как правило, имеют толщину 4½ дюйма для единообразия. Однако некоторые внутренние стены могут иметь толщину всего 2½ дюйма (в зависимости от местных строительных норм), и они известны как «узкие стены» , не несущие нагрузки .

Узкие стены чаще всего используются для таких вещей, как шкафы, туалеты и разделение главной спальни с выделенной ванной / туалетом (иногда называемой ванной комнатой), и они сделаны из дерева 2х4 дюйма, но повернуты в другую сторону, чтобы кромка толщиной 2 дюйма (1½ дюйма после фрезерования) используется для обеспечения ширины. Затем на обе стороны накладывается ½-дюймовый гипсокартон, что приводит к узкой стене толщиной 2½ дюйма. Однако иногда дерево 2×2 дюйма используется вместо дерева 2×4 дюйма.

Стоит отметить, что эти нельзя использовать для внешних стен : в вашем крошечном доме не только будет холодно (из-за того, что утеплитель всего 1½ дюйма), но и они не будут достаточно стабильными (в том смысле, что они будут недостаточно выдерживают нагрузку на балки потолка).

Также могут быть ограничения местного строительного кодекса, такие как невозможность использовать узкие стены между спальнями (по нескольким причинам, в том числе из-за того, что их звукоизоляция была бы невысокой). Некоторые местные офисы планирования также могут не разрешить использование для узких стен, так что не забудьте дважды проверить точные правила перед их использованием и сэкономить ценные 2 ».

Как толщина стенки может повлиять на пригодность к эксплуатации

В начале статьи мы упоминали, что стандартный крошечный домик на колесах (т.е. на прицепе) может обычно транспортироваться по автомагистралям без специального разрешения, если он соответствует правилу «8,5 x 40» (т. е. не более 8,5 футов в ширину). Однако это может варьироваться от штата к штату, поэтому не принимайте правило «8,5 x 40» как евангелие!

Если вы решите, что 8,5 футов ширины будет недостаточно для того, что вы планируете построить, вы можете построить естественным путем, помимо этого: это просто означает, что вам нужно будет получить специальное разрешение на загрузку при транспортировке вашего THOW .

В среднем это может составлять около 65 долларов США на состояние , так что это небольшая сумма, даже если вы пересечете несколько границ штатов (что потребует от вас оплаты в каждом штате: то есть 260 долларов США, если вы пройдете в общей сложности четыре штата). Более подробную информацию о максимальном размере и весе крошечного домика на колесах без разрешения вы можете найти здесь. Однако есть и другие соображения по поводу строительства выше 8,5 футов, как TinyHouseBuild исследует в своем удобном руководстве.

Какой толщины должны быть внутренние стены? — Улучшенный дом

Многие домовладельцы в тот или иной момент задавали себе вопрос: «Могу ли я сам построить стену?» Люди рассматривают это по многим причинам — будь то ремонт нового дома, подготовка к продаже или попытки создать больше места для своей растущей семьи.

Один из наиболее важных факторов, которые следует учитывать при строительстве внутренней стены, — это ее толщина. Большинство внутренних стен построено с обрамлением два на четыре, что составляет 3 ½ дюйма в ширину. Гипсокартон с обеих сторон имеет толщину около ½ дюйма. Это увеличивает толщину стены до 4 ½ дюймов.

В некоторых случаях толщина зависит от типа стены и ее функции. Но даже в особых обстоятельствах существуют относительно стандартные правила, обусловленные строительными нормами. В этой статье мы рассмотрим различные типы внутренних стен и дадим вам пошаговое руководство по созданию собственной стены.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Из чего состоят внутренние стены?

У большинства внутренних стен одинаковый общий вид:

  • Нижняя пластина — это горизонтальная пластина, которая изготавливается по схеме два на четыре. Это соединяется с полом.
  • Верхняя пластина — еще одна горизонтальная пластина, также выполненная по схеме два на четыре, которая соединяется с верхними частями вертикальных стоек и потолком.
  • Шпильки — это вертикальные доски размером два на четыре, которые расположены через каждые 16 дюймов по центру.
  • Гипсокартон — Гипсокартон крепится к передней и задней части стены.

Всегда ли внутренние стены толщиной 4 ½ дюйма?

Это зависит от обстоятельств. Если стена не несущая, скорее всего, вы захотите, чтобы ее толщина составляла 4 ½ дюйма. Вы можете сделать его толще, если живете в климате, где вам потребуется дополнительная изоляция или вы хотите, чтобы они были дополнительно звукоизолированы.

Несущие стены — это отдельная история. Поскольку они несут собственный вес плюс дополнительные материалы над ними, они должны быть толще. В этом случае вы можете использовать обрамление два на шесть с шириной 5 ½ дюймов. Когда вы добавляете гипсокартон, толщина стены увеличивается до 6 ½ дюймов.

Насколько толсты стены сантехники?

Одним из примеров более толстых стен, построенных с помощью стоек два на шесть, является водопроводная стена. Это стены, которые содержат сантехнические системы, такие как водосточные трубы, воздуховоды и другие элементы сантехники.Их еще называют «мокрыми стенами».

Сантехнические стены можно найти в ванной или за раковиной. Системы трубопроводов за стенами требуют увеличения толщины.

Сколько стоит построить стену?

Средняя стоимость строительства внутренней стены по стране составляет от 2500 до 6500 долларов. Стоимость зависит от многих факторов, таких как:

  • Стоимость рабочей силы в вашем районе
  • Тип стены и размер
  • Нужно ли в них предусмотреть место для дверных проемов и / или окон

Могу ли я построить внутреннюю стену самостоятельно?

Наверное! Это один из самых простых проектов по строительству дома своими руками, и его выполнение не займет много времени.Если вы считаете, что обладаете навыками домашнего улучшения среднего уровня, вы сможете сделать это менее чем за 48 часов.

Некоторые внутренние стены сложнее, например, если вам нужно добавить дверной проем. В наших инструкциях мы сосредоточимся на простой 8-футовой перегородке.

Если вы можете сделать это самостоятельно, то построить стену самостоятельно будет значительно дешевле, чем нанять подрядчика. Фактическая стоимость будет зависеть от того, сколько необходимых инструментов вам нужно приобрести, если у вас их еще нет под рукой.

Какие материалы мне нужны?

Очевидно, что первым шагом в возведении внутренней стены является приобретение необходимых материалов.

Вам понадобится:

  • Лазерный уровень
  • Электрическая торцовочная пила
  • Молот
  • Рулетка
  • Нож для гипсокартона
  • Speed ​​Square
  • Два на четыре
  • Листы гипсокартона
  • Оцинкованные гвозди 2 ½ дюйма
  • Шурупы для гипсокартона

Как построить стену

Есть несколько различных методов возведения стены.Иногда можно построить весь каркас на полу, а затем наклонить стену на место. В этом руководстве мы расскажем вам, как построить стену на месте.

  1. Проведите исследование

Муниципалитеты часто требуют, чтобы у вас было разрешение на строительство стены. Строительный кодекс определяет, что стойки расположены через каждые 16 дюймов по центру. По центру относится к расстоянию от середины одной стойки до середины следующей стойки. Дополнительные требования см. В местных нормах и правилах.

  1. Определение размещения пластины

Первый шаг — определить, где вы будете размещать стену. Вам понадобится прочное место, чтобы разместить два на четыре. Используйте инструмент для поиска гвоздей, чтобы выяснить, где находятся балки.

Если балки под полом деревянные, стену можно разместить параллельно или перпендикулярно балкам. Если вы работаете с бетонным полом, он будет достаточно прочным для нижней плиты, не беспокоясь о балках.

  1. Маркировка пластин

Разложите верхнюю и нижнюю пластины рядом друг с другом на полу и измерьте / отметьте, где вы собираетесь разместить стойки. Согласно строительным нормам, стойки должны располагаться каждые 16 дюймов по центру.

  1. Присоедините верхнюю и нижнюю пластины

Для деревянного пола вы можете прибить нижнюю пластину к полу и к балке вручную с помощью молотка.Для бетона используйте гвоздь и гвозди для бетона.

Поместите верхнюю пластину точно над нижней пластиной и прибейте ее. В зависимости от того, параллельны ли ваши балки стене или перпендикулярны стене, разместите ее соответствующим образом. Функция отвеса лазерного уровня поможет вам поставить верхнюю пластину прямо над нижней пластиной.

  1. Отрежьте шпильки

Измерьте расстояние от верха плиты пола до низа плиты потолка. Затем отрежьте шпильки до нужной длины.

  1. Шпильки для гвоздей на место

Используйте молоток, чтобы пригвоздить каждую шпильку к месту в соответствии с отметками, сделанными на шаге 2.

  1. Повесьте гипсокартон

Гипсокартон следует навешивать на стойки горизонтально. С помощью дрели прикрепите листы гипсокартона к стойкам. Убедитесь, что гвозди проникают в древесину не менее чем на 5/8 дюйма.

  1. Последние штрихи!

Вы можете заполнить отверстия для шурупов и швы в гипсокартоне шпаклевкой или герметиком.Когда он высохнет, вы сможете загрунтовать и покрасить стену.

Если вы пользуетесь более наглядным руководством, выполните быстрый поиск на YouTube, чтобы узнать, как построить внутреннюю стену. Иногда полезно понаблюдать за тем, как это делает кто-то другой, прежде чем вы попробуете это сами.

Связанные вопросы

Следует ли утеплять внутренние стены?

Утепление внутренних стен имеет свои плюсы и минусы. С другой стороны, это может затруднить прикрепление вещей к стене и может сделать стены немного толще.Но многие домовладельцы считают, что преимущества перевешивают недостатки. Изоляция снижает передачу звука между помещениями и повышает энергоэффективность. Это относительно недорогое вложение, которое сэкономит деньги и повысит комфорт в доме.

Как узнать, несущая ли внутренняя стена?

Есть несколько способов узнать, выдерживает ли стена вес другой конструкции. Обычно, если стена идет параллельно балкам перекрытия над ней, она не несущая.И наоборот, если стена перпендикулярна балкам, она обычно несущая.

Другой способ узнать — начать с нижней части дома и проследовать по внутренней стене на каждом этаже. Если есть еще одна стена, пол с перпендикулярными балками или другие тяжелые конструкции наверху, скорее всего, она несущая.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Последние мысли

Если эти шаги кажутся вам выполнимыми, дерзайте! Вы не только сэкономите тысячи долларов, но и сможете гордиться тем, что построили и установили стену в собственном доме.

Добавление новых внутренних стен может иметь бесконечные преимущества для ремонта вашего дома. Разделение комнат может повысить ценность дома и создать столь необходимое пространство. Соблюдение рекомендованной толщины внутренних стен гарантирует, что ваш дом соответствует нормам и вы получите высококачественные профессиональные результаты.

Guide to Wall Construction — DIY Extra

В стенах вашего дома есть нечто большее, чем может показаться на первый взгляд. Важно знать, какой у вас тип стен, если, например, вам нужно просверлить их или сделать ремонт.Это руководство по возведению стен расскажет вам о различных типах стен, которые вы можете найти в своем доме. Вы можете узнать, как построить стены, из наших руководств по строительству стены и строительству каркасной стены.

Наружные стены

Практически все внешние стены несущие, поэтому любые серьезные изменения необходимо тщательно планировать. Например, установка нового дверного проема потребует подпорки стены.

Сплошные стены

Сплошные стены обычно имеют толщину, равную длине одного стандартного кирпича (или 225 мм).В домах более 2 этажей нижние стены могут быть толщиной «полуторный кирпич» или 345 мм. Это должно принять большую нагрузку на верхние этажи. Сплошные стены обычно встречаются в старых домах, а не в новых. Одна из основных проблем сплошной стены заключается в том, что она обеспечивает меньшую защиту от непогоды. Вода может просачиваться через стену и легче проникать в дом, чем при использовании стеновых панелей.

Стены полости

Стена полости состоит из двух отдельных «листов» с небольшим (50 мм) зазором между ними.Каждая из двух створок обычно бывает толщиной всего в один кирпич (около 100 мм). В современных домах легкие бетонные блоки, вероятно, будут составлять внутренний лист, поскольку они намного дешевле и более теплоэффективны, чем кирпичи. Два листа скреплены стенными стяжками для увеличения прочности. Стены полостей в целом обеспечивают гораздо лучшую изоляцию, поскольку вода не может так легко просачиваться, а воздушный карман действует как дополнительный слой изоляции. Кроме того, в полость можно вводить / помещать изоляционный материал стены полости.

Сверление стенок полости

Если вам когда-либо понадобится просверлить одну или обе створки стенки полости, вы должны быть осторожны, чтобы в максимально возможной степени избежать попадания мусора в полость. Он может накапливаться на стенной стяжке и образовывать перемычку для проникновения влаги через полость во внутренний лист.

Стены из глины

Если вы живете в очень старом доме, ваши стены могут быть сделаны из глины. Обычно это можно определить по толщине стены, которая может составлять пару футов.Традиционно початок представлял собой смесь глинистого грунта, смешанного с соломой, а иногда и навозом (помет и солома помогали остановить растрескивание во время процесса сушки). Стены из глинобитного камня строятся слоями, причем каждому слою дают высохнуть перед добавлением следующего. Стены из глинобитного камня удивительно долговечны, поскольку в них не скапливается влага. Современная штукатурка, гипсовая штукатурка и краска могут предотвратить высыхание початка после влажной погоды, что приведет к накоплению влаги, что часто приводит к катастрофическим последствиям. Имейте в виду, что любой дом, достаточно старый, чтобы иметь стены из глыбы, вероятно, будет внесен в список или каким-либо образом защищен.Любые изменения могут потребовать дополнительных разрешений от местных властей.

Внутренние стены

Внутренние стены могут быть как несущими, так и ненесущими. Часто бывает трудно отличить разницу. Гипсокартон (каркас) или токарный станок и гипсовые стены не будут несущими, в то время как сплошная стена, проходящая через середину дома параллельно половице, вполне может быть несущей. В случае сомнений обратитесь за профессиональной консультацией.

Перегородки / каркасные стены

Перегородочные стены почти всегда (в любом случае, в современных домах) строятся в виде деревянного каркаса (каркаса), покрытого гипсокартоном и штукатуркой.Старые дома вполне могут иметь такую ​​же базовую конструкцию, только с планками (тонкими деревянными полосками, прибиваемыми к каркасу), заменяющими гипсокартон. Полость в середине обычно предназначена для кабелей и т. Д. Для системы освещения. Перегородки, как правило, можно снять или прорезать в них дверные проемы, не нарушая устойчивости дома.

Сплошные внутренние стены

Как и в случае внешних сплошных стен, это, вероятно, будет толщиной 225 мм, если это несущая стена, или толщиной 100 мм, если она не несет никакой нагрузки.Иногда внутренние стены возводят из цементных блоков вместо более дорогих кирпичей. Каркас из деревянных реек обычно покрывает внутренние стены, а поверх них прибивается гипсокартон (сухая облицовка).

Решения для ремонта: можно использовать толщину стены в качестве инструмента проектирования

На прошлой неделе мы обсуждали виды изнутри — виды, которые мы видим из комнаты в комнату внутри наших домов. Одним из важных аспектов этих представлений является стена в самих комнатах. Толщина стен действительно влияет на внешний вид дома.Многие люди ассоциируют более толстые стены с прочностью, долговечностью и временем, когда дома были красиво обработаны и построены на долгий срок.

Старые дома (построенные в 20-30-х годах прошлого века) имеют более толстые стены, чем современные дома, из-за различных методов строительства. В то время как некоторые дома этой эпохи были построены из деревянных каркасов с какой-то внешней обшивкой, в более элегантных домах обычно использовался кирпич. В то время каменная кладка была структурной, а это означало, что в доме были стены с двойной каменной кладкой. Эти стены состояли из двух рядов кирпичной кладки, расположенных бок о бок, называемых «wythes».«Возможно, и внутренняя, и внешняя стороны были из кирпича, или иногда внутренняя стена представляла собой бетонный блок с более декоративным кирпичом снаружи. В любом случае внутренняя поверхность была каким-то образом покрыта штукатуркой, наложенной непосредственно на кладкой или деревянными планками, поддерживающими планку, которую затем покрывали штукатуркой.

Конечным результатом этого типа конструкции является стена толщиной от 10 до 12 дюймов. Поскольку дома из каменной кладки считались высококлассными, мы стали ассоциировать более толстые стены с роскошью и изящной жизнью.Обратной стороной этих каменных стен является то, что мы узнали, что они нежелательны в стране, пострадавшей от землетрясения; они устойчивы к гравитационным нагрузкам, но слабы, когда речь идет о сейсмических / боковых нагрузках. Поэтому мы больше не используем двухслойную кладку.

Сегодня методы жилищного строительства включают в себя обрамление дома деревянными или металлическими каркасами, ширина которых варьируется от 3½ до 5½ дюймов, в результате чего стены становятся намного тоньше. Тем не менее, вы все равно можете создать более толстые стены и / или творчески спроектировать пространство, чтобы оно выглядело как более толстые стены, чтобы достичь ощущения солидности и устойчивости, которое вы ощущаете в более старинных домах.

Есть несколько способов использования стен в домашнем дизайне. Одним из них является изменение толщины стен, а стены могут создавать фокусные точки и вносить разнообразие, когда вы отделяете одно пространство от другого.

Чтобы создать стенку из каркаса толще примерно шести дюймов, вам нужно вдвое сложить стойки. Это не требует дополнительного гипсокартона, но удваивает затраты на материал и рабочую силу, что делает этот вариант редко используемым. Более распространенный подход — создать впечатление более толстой стены без дополнительных затрат на ее буквально возведение.Один из способов сделать это — обернуть конец стены вокруг ряда узких полок, встроенных «в» более толстую стену. (Стеллажи на самом деле устанавливаются напротив более тонкой стены, а не встраиваются в нее.) Поскольку общая толщина стенки, которую мы собираемся, составляет около 12 дюймов, вы можете видеть, что полки не могут быть более 6-7 дюймов глубиной.

Вы можете создать впечатление более толстой внешней стены, добавив шкафы или шкафы вокруг окна, возможно, добавив сиденье под окном. Добавляя потолки над сиденьем у окна и шкафом, вы продолжаете предполагаемую линию стены до потолка, создавая иллюзию непрерывной толстой стены.

По-настоящему толстая внешняя стена может существенно влиять на естественный свет в комнате. Окно, встроенное в толстую внешнюю стену, дает более сильный контраст между областью, окружающей окно, и прилегающими поверхностями стен. Кроме того, если расположить окна снаружи более толстой стены, то подоконник будет шире, чем обычно. Это привлекает внимание к толщине стены и может использоваться как полка для растений или место для демонстрации декоративных элементов.

Хотя есть некоторые менее используемые методы строительства (такие как утрамбованная земля или строительство тюков соломы), которые по своей сути создают более толстые стены, еще один подход, который, возможно, применим в ситуации реконструкции, — это добавление жестких изоляционных плит к внешней стороне вашего дома.Это сделано для повышения энергоэффективности ограждающих конструкций здания, в то же время, когда вы пытаетесь придать дому совершенно новый вид. Например, если вы хотите сменить рамблер из желтого кирпича 70-х годов на стиль прибрежного коттеджа с использованием сайдинга из цементно-волокнистой черепицы, вы можете усилить стены этой дополнительной изоляцией, пока вы на нем.

Хороший дизайн — результат внимательного отношения ко многим деталям и концепциям. Мы можем воспринимать стены в наших домах как должное, но их расположение и размер во многом зависят от того, как выглядят и функционируют наши дома.

Энн Робинсон и Энни В. Швеммер — главные архитекторы и соучредители архитектурной компании, занимающейся реконструкцией жилых домов, которая занимается реконструкцией зданий и находится на сайте Renovationdesigngroup.com. Присылайте комментарии или вопросы по адресу [email protected]

Как определить толщину кладки стен в зданиях?

🕑 Время считывания: 1 минута

Толщина кирпичной кладки в здании рассчитывается с учетом нагрузок и других факторов. Обсуждаются различные требования к подходящей толщине кладки стен.

Рис.1: Кладка стены и структура кладки

Требования к толщине кладки стен в зданиях К толщине кладки стен существуют различные требования, которые необходимо учитывать на этапе проектирования. Например, рекомендуется использовать постоянную толщину стены кладки между боковыми опорами. Боковая опора для кладки обеспечивается поперечными стенами, пилястрами и конструктивными элементами каркаса, как показано на рисунке 2.

Фиг.2: Боковая опора кирпичной стены

Что касается изменения кладки в вертикальном направлении, необходимо учитывать расстояние между этажами, конструкционными каркасами и крышами, когда толщина кладки стены варьируется. Толщина кирпичной кладки меняется между полом и крышей, а также между разными этажами, как правило, для достижения тепловых, звуковых и противопожарных требований.

Рис.3: Вертикальная опора кирпичной стены, учитываемая при изменении толщины кладки

При изменении толщины стены кладки рекомендуется удлинить более толстую стену до нижнего уровня опоры.В требованиях и спецификациях строительных норм и правил для каменной конструкции (ACI 530-11) указано, что при изменении толщины кирпичной стены, построенной из пустотелых каменных блоков, необходимо будет обеспечить слой или несколько слоев твердых каменных блоков или полностью залить цементным раствором. пустотелые блоки между более толстой и более тонкой каменной стеной. Целью создания прочного слоя кладки между более толстой и более тонкой кладкой является надлежащая передача нагрузок от верхней стены (тонкая стена) к стене ниже (толстая стена).Есть несколько ограничений и ограничений, которые следует учитывать для каменных стен, за исключением случая, когда стены спроектированы для армирования на основе инженерных принципов. Ограничения, связанные с толщиной кладки для различных типов стен, обсуждаются ниже.

Требования к толщине несущей кирпичной стены Толщина несущей кирпичной стены должна быть не менее 304,8 мм (1 фут) для максимальной высоты стены 10,668 м (35 футов).). Кроме того, толщину кирпичной стены необходимо увеличивать на 101,6 мм (4 дюйма) на каждые последующие 10,668 м (35 футов) высоты или доли этой высоты, измеренные от верха каменной стены. Есть несколько случаев, когда вышеуказанные условия не могут применяться к несущим кладочным стенам. Эти исключительные случаи включают усиленную каменную стену, каменную стену верхнего этажа, каменную стену жилого дома, каменную стену пентхаусов и конструкций крыши, каменную стену из простого бетона и кирпича с цементным раствором, пустотелую каменную стену, облицованную каменную стену, несущую каменную стену.

Кирпичная стена с усилением Если несущая кирпичная стена усилена или усилена железобетонными полами или каменными поперечными стенами на расстоянии не более 3,65 м (12 футов), то можно выбрать толщину 304,8 мм (1 фут) для максимальной высоты стены. 21,33 м (70 футов). Толщина каменной стены должна увеличиваться на 101,6 мм (4 дюйма) на каждые последующие 21,33 м (70 футов) высоты или доли этой высоты, измеренные от верха каменной стены.

Каменная стена верхнего этажа Допускается использование толщины 203 мм.2 мм (8 дюймов) для несущей кладки верхнего этажа здания с максимальной высотой 10,668 м (35 футов). Стена не должна подвергаться боковым нагрузкам, а ее высота не должна превышать 3,65 м (12 футов), в противном случае такую ​​толщину нельзя рассматривать.

Жилая кладка стены Толщина несущей кирпичной стены в трехэтажном жилом доме принимается равной 203,2 мм (8 дюймов). Эту толщину не следует использовать, если здание выше трех этажей или высота стены превышает 10.668 м (35 футов), или стена, подверженная боковым силам. Кроме того, толщину стены можно уменьшить до 152,4 мм (6 дюймов) для одноэтажного здания, если максимальная высота стены составляет 2,74 м (9 футов).

Кладка стен мансард и конструкций крыши Толщина кладки несущей стены с высотой 3,65 м (12 футов) над уровнем крыши или пентхаусов может быть принята равной 203,2 мм (8 дюймов). Стена из обычного бетона и кирпича с цементным раствором Возможна установка 152 мм (6 футов.) толщина простой бетонной и залитой кирпичной кладкой стены.

Пустотелая кирпичная стена Рекомендуется ограничить высоту полости или стены из каменной кладки максимум 10,668 м (35 футов). Кроме того, высота стенки полости не должна превышать 7,62 м (25 футов) над опорой, если ее толщина равна 254 мм (10 дюймов).

Требования к толщине стен из бутового камня Толщина каменной стены не должна быть меньше 406 мм.) в любом случае.

Толщина ненесущих стен кладки Минимальная толщина стены парапета может быть принята равной 203 мм (8 дюймов), а его высота не должна превышать трехкратную толщину стены. Тем не менее, можно использовать меньшую толщину стены парапета, если она усилена, чтобы противостоять землетрясениям. Что касается требований к толщине наружной несущей кирпичной стены, следует использовать те же спецификации, что и в ACI 530-11 для несущей каменной стены: 152 мм (6 дюймов) для одноэтажного здания и 203 мм (8 дюймов) для более чем одноэтажного здания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
