Как правильно подключить вытяжку на кухне

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.

Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

  • кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

  • обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.


Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.



Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.



Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

  • пластиковый воздуховод
  • обратный клапан со смещенной осью
  • тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.



Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.



Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Почему запах из вашей квартиры проникает к соседям

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Статьи по теме

как правильно установить своими руками

Микроклимат кухни во многом зависит от эффективности вентиляции. Она обязательна, поскольку образующиеся при приготовлении еды лишнюю влагу, дым, запахи нужно удалять. Установка встраиваемой вытяжки на кухне, равно как и моделей другого типа может быть проведена самостоятельно. Чтобы все сделать правильно, нужно понимать особенности оборудования и его монтажа.

Все о монтаже вытяжного устройства

Особенности установки

Выбор места

Инструкция для навесных моделей

Инструкция для встраиваемых моделей

Различают два типа вытяжных приборов: рециркуляционные и циркуляционные. Первые очищают попадающий внутрь воздушный поток посредством фильтров. Вторые отводят его в вентшахту, затем на улицу. Таким образом, циркуляционные модели обязательно должны подключаться к вентиляционному отверстию, тогда как рециркуляционным это не требуется. Выпускаются комбинированные устройства, которые могут работать в обоих режимах.

По способу монтажа все оборудование делится на навесное и встраиваемое. Последнее устанавливается внутри гарнитура. Первое закрепляется на потолок или на стену, как, например, островные модели, которые располагаются над удаленной от стены плитой. Навесные приборы очень разнообразны. Среди них роскошные каминные вытяжки, оригинальные наклонные и скромные подвесные. Но устанавливаются они примерно одинаково.

При выборе места для монтажа учитывают несколько важных моментов

1. Необходимость подключения к вентшахте

Если да, стоит построить схему будущего воздуховода. Он должен быть максимально коротким и по возможности не иметь поворотов, которые значительно затрудняют отток воздуха. Если это невозможно, покупают рециркуляционную модель.

2. Расстояние от нижнего края корпуса до плиты или варочной панели

Вообще, чем ниже высота размещения вытяжного зонта, тем лучше. Главное, чтобы повар не задевал его головой. И, конечно, нельзя забывать забывайте о противопожарных требованиях. Над электрическими варочными поверхностями воздухоочиститель можно размещать так, чтобы расстояние по высоте между кухонными устройствами было не менее 50 см. Над газовыми варочными поверхностями его располагают на высоте не менее 65 см.

3. Наличие розетки

Чаще всего провод у вытяжной системы короткий, поэтому устанавливают ее в непосредственной близости от корпуса. Хорошим решением станет отдельная заземленная розетка. Ее нельзя монтировать около плиты или мойки, поэтому лучше всего поднять выше и разместить около прибора. Допускается использование удлинителя, при условии, что будут соблюдены все правила безопасности.

4. Отсутствие боковых сквозняков, сдувающих поток загрязнённого воздуха

Так прибор работает эффективнее. По этой причине, например, не стоит открывать для вентиляции близко расположенные к плите окна. Возникает парадоксальная ситуация: чем больше поступает чистого воздуха в квартиру, тем хуже удаляется кухонный аромат. Это происходит потому, что воздушные потоки от окна уносят загрязнённый воздух внутрь квартиры или дома.

5. Необходимость звукоизоляции

Кухонные воздухоочистители довольно шумные устройства. Хуже всего то, что они производят структурный шум, хорошо передающийся через строительные конструкции. Размещение гасящего вибрацию материала между ними и стеной (это может быть лист шумопоглощающего негорючего пластика) способно снизить уровень структурного шума в несколько раз.

Все навесные модели монтируются примерно одинаково. Для получения результата потребуется выполнить три шага.

Ставим обратный клапан

Элемент необходим для того, чтобы направленный в вентиляцию загрязненный воздушный поток не возвращался обратно в помещение. Такое возможно при сильном ветре, засорении вытяжного канала и т.д. Причин может быть много. Зная об этом, желательно предотвратить неприятное явление. Проще всего установить купленную в магазине деталь, но если по каким-либо причинам это невозможно, ее достаточно легко собрать своими руками.

Конструкция включает два основных элемента: короб и заслонку. Первый изготавливается из жести. Его диаметр должен составлять три четверти от сечения отводящей воздух детали. Заслонка вырезается из алюминиевого листа, можно взять плотный пластик и даже картон. Посредством пружины ее закрепляют на коробе так, чтобы выходящие из помещения воздушные потоки открывали закрытое пластиной отверстие. При изменении направления створка закрывается.

Пружину тоже можно изготовить самостоятельно. Для этого берется кусочек проволоки длиной около 120 мм, сечением 0,3. Из него выполняется деталь. Ее нужно затянуть так, чтобы она смогла возвращать открытую потоком заслонку в исходное положение. Готовый к работе клапан устанавливается на входе вентиляционной шахты на кухне. Важно проверить, насколько он герметичен. Если вдруг обнаружатся щели, их нужно убрать.

Закрепляем прибор

На этом этапе нужно закрепить корпус на стене. Для этого выполняем несколько простых операций.

  1. Проводим разметку. Определяем место, где нужно закрепить подвесное устройство. Карандашом или маркером отмечаем на стене точки, в которых будут установлены крепежи.
  2. Готовим отверстия. В намеченных точках выполняем отверстия под дюбели. Вставляем в них пластиковые вкладыши.
  3. Устанавливаем кронштейны или другие крепления, которые идут в комплекте с устройством, и надежно закрепляем на них изделие.

Поскольку конструкция оборудования включает вентилятор, для его работы необходимо подключение к сети. Поэтому неподалеку должна находиться розетка. Корпус надежно закрепляется к стене. Для этого используются кронштейны или другие крепления, которые идут в комплекте с устройством.

Монтируем воздуховод

Установка на кухне вытяжки наклонного типа, как и любой другой рециркуляционной разновидности предполагает обустройство отводящего воздух канала. Сделать это можно двумя способами.

Жесткая труба

В качестве воздушного канала могут использоваться элементы из пластмассы или металла. Они представляют собой прямые конструкции, для их подключения и соединения используются специальные фитинги: углы и переходники. Такие трубы хорошо использовать на участках с минимальным количеством поворотов. Они отличаются более высокой стоимостью, зато привлекательны, поэтому дополнительный декор не потребуется.

Перед установкой необходимо точно определить размеры и конфигурацию необходимых элементов. Важно сделать это правильно, поскольку подогнать их невозможно. Если все подобрано правильно, соединение получится достаточно герметичным. Но в любом случае при его сборке желательно промазать края деталей герметиком, чтобы добиться полной непроницаемости.

Гибкая гофра

Пластичная гофрированная деталь. Выпускается в разных размерах, стоит меньше жесткого аналога. Подбирается по сечению вентканала и отвода вытяжного оборудования. Ее преимущество — предельно простой монтаж. При этом устройство дает возможность создать воздуховод любой формы, оно надежно и достаточно долговечно. Недостатком считается слишком непритязательный вид. По этой причине ее обычно дополнительно закрывают какой-либо декоративной накладкой.

Еще один минус гофры — шум при работе вытяжки. Поэтому перед установкой ее максимально растягивают. Один край элемента крепится к отводу на корпусе вытяжного оборудования. Для максимальной прочности его затягивают хомутом. Второй край соединяется с вентканалом. На него ставится решетка с отверстием под воздуховод. Труба вставляется в него и закрепляется.

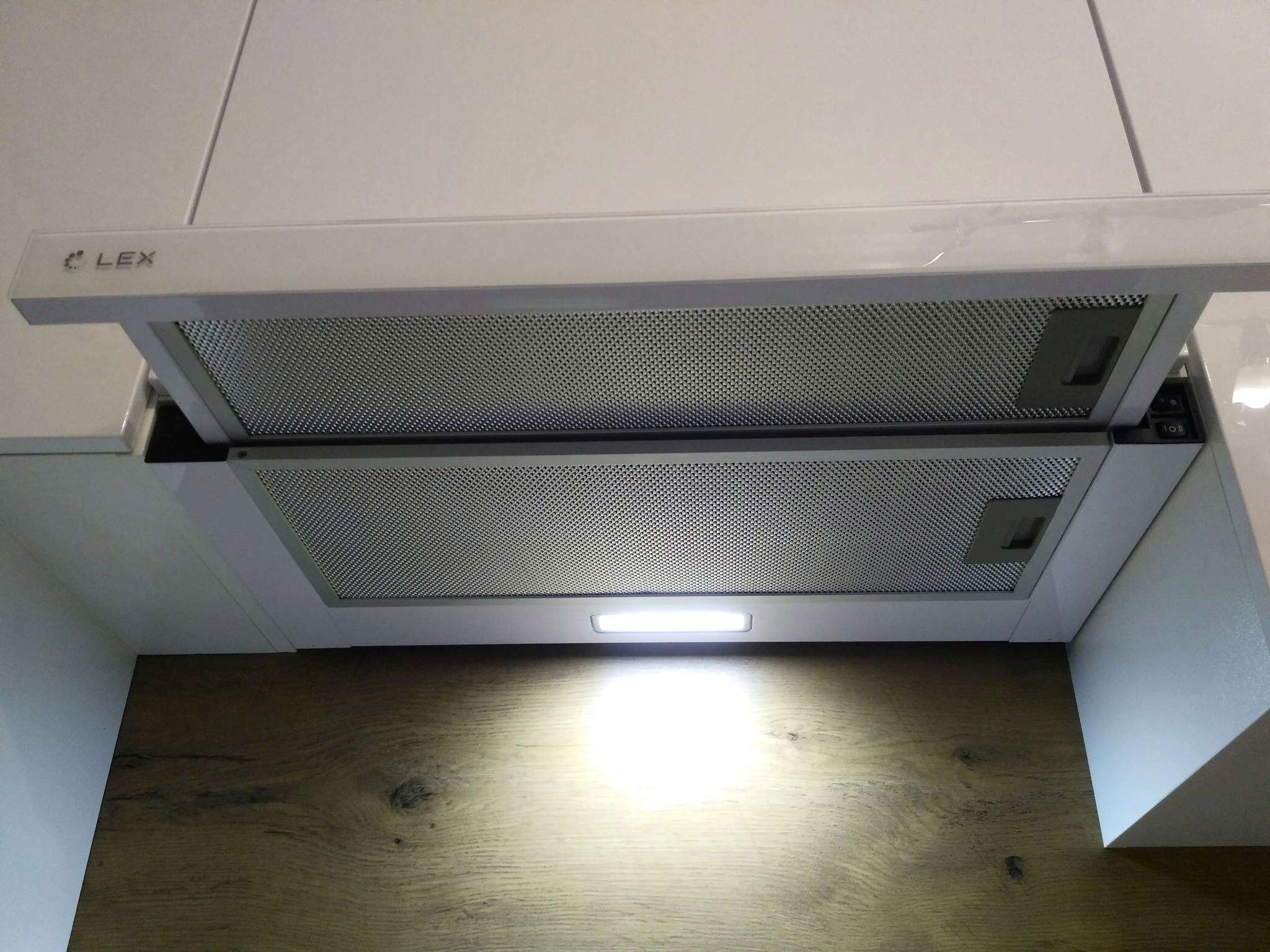

В отличие от подвесного аналога, это устройство монтируется внутри мебели. Так, чтобы на виду оставалась только панель управления. Для размещения конструкции обычно выбирается шкафчик. Его размеры должны точно соответствовать габаритам прибора. Хорошо изготовить его на заказ, что даст лучший результат. Возможна и подгонка уже использующейся мебели, это будет чуть сложнее.

Как правильно встраивать вытяжку в уже установленный шкаф

  1. Вынимаем дно и полки. Устанавливаем дополнительный крепеж, чтобы увеличить прочность конструкции.
  2. Намечаем на извлеченных деталях контуры будущих отверстий под корпус и воздуховод. Если размеры оборудования совпадают с дном мебели, нужны будут только проемы под трубу.
  3. Аккуратно вырезаем отверстия по намеченному контуру. Обрабатываем края.
  4. Устанавливаем конструкцию в шкаф. Выставляем ее нижний край на уровне дна мебели, надежно закрепляем корпус.
  5. Ставим на место полочку.
  6. Монтируем воздуховод, пропуская его в подготовленное отверстие в полке. Если вентканал находится в стене за мебелью, убираем заднюю стенку. Тогда проем в полке не понадобится.
  7. Подключаем оборудование к сети и проверяем его работу.

Мы разобрались, как установить вытяжку на кухне своими руками. Это просто и вполне доступно даже мастеру без большого опыта. Некоторые затруднения может вызвать монтаж воздуховода, особенно если это жесткая конструкция с переходниками. Начинающему ремонтнику лучше выбирать гофру, которую максимально просто установить. В заключение предлагаем видео, рассказывающее о процессе самостоятельного монтажа вытяжного оборудования.

  • Материал подготовила: Инна Ясиновская

процесс и этапы монтажа. Как установить вытяжку на кухне своими руками – видео, инструкция и советы мастеров

Функции вытяжных устройств на кухне, их отличие от вентиляции

Важность и необходимость применения рассматриваемого оборудования подтверждается задачами, которые оно решает:

  • Из зоны, прилежащей к плите, отводится загрязненный воздух с частицами продуктов сгорания, испарений, дыма и запахами.
  • На место отведенного воздуха с загрязнениями обеспечивается приток комфортного – чистого, который имеет меньшую влажность и температуру.
  • Благодаря работе вытяжки не создаются условия для нежелательного появления и размножения вредных микроорганизмов.
  • Значительное или полное отведение воздуха, загрязненного жиром, копотью и грязью, помогает длительное время сохранять презентабельным внешний вид кухонной мебели, предметов интерьера, бытовой техники, увеличивает их долговечность.
  • Благоприятные комфортные условия создаются не только для работающих на кухне, но также для находящихся в соседних комнатах и помещениях членов семьи и гостей вашего дома.

Воздухоотвод, который обеспечивается вытяжными системами, не может быть заменен классической вентиляцией. Последняя лишь создает условия для воздухообмена на каком-то ограниченном пространстве. Отвод воздуха, насыщенного продуктами сгорания и парами, при этом не осуществляется. Эту проблему решает установленная вытяжка. Соединяясь специальными трубами с вентиляционной шахтой, она обеспечивает выведение загрязненного воздуха наружу.

Важно! Труба вентиляции, соединяемая с патрубком вытяжки, должна иметь сечение, совпадающее или превышающее сечение самого патрубка (в последнем случае для соединения потребуется переходной фасонный элемент). Соблюдение этого условия делает отведение воздуха более эффективным.

Принцип работы естественной вентиляции

Естественная вентиляция в наших квартирах сконструирована таким образом, чтобы воздушные потоки могли свободно перетекать из одних помещений в другие, двигаясь из области высокого давления в область более низкого давления, т.е. от тепла к холоду. Один воздух выходит, а на его место другой заходит. Это физика или закон природы, и против него мы бессильны.

С появлением в наших жилищах прекрасных и герметичных пластиковых окон, а также металлических дверей с качественными уплотнителями, приточный воздух не может поступать в квартиры и естественное движение воздуха или воздухообмен, прекращается. Свежего воздуха в жилищах больше нет, в квартире духота и повышенная влажность. И тут наш человек придумывает себе дополнительную проблему – это установку вытяжных вентиляторов и «зонтов» над кухонными плитами .

Виды кухонных вытяжных устройств, их важные параметры

Устанавливаемые кухонные вытяжки представлены следующими видами:

  • Подвесные – бюджетные, самые распространенные устройства для крепления под полку.

  • Встраиваемые – хорошо гармонируют с кухонной мебелью; выдвигаемая панель делает их компактными.

  • Купольные – универсальные вытяжки каминного типа с возможностью работать в проточном и рециркуляционном режимах.

  • Островные – используются на больших кухнях с центральным расположением плиты.

Перед покупкой вытяжки обязательно снимают линейные размеры (длина х ширина) варочной поверхности кухонной плиты. У приобретаемого изделия эти размеры должны быть немного больше или, по крайней мере, совпадать. При меньшей площади эффективность отвода воздуха будет снижена. Это сразу отразится на общем микроклимате кухонного помещения и вызовет определенное разочарование покупкой. Следующий параметр – производительность – зависит от объема помещения (который легко просчитать умножением площади кухни на ее высоту). Производительность (м3/ч) должна в 10 и более раз превышать полученное значение объема.

Вытяжка должна быть установлена на 65-75 см от варочной поверхности электрических и индукционных плит. Над газовой плитой это расстояние увеличивается на 10-15 см. Уменьшение высоты расположения устройства приведет к неудобствам работы у плиты и может создать пожароопасную ситуацию из-за перегрева техники.

Необходимый инструмент

Для монтажа оборудования и подготовительных работ могут понадобиться:

  • перфоратор или дрель с функцией удара;
  • шуруповерт;
  • электрический лобзик;
  • строительный уровень;
  • рулетка, линейка;
  • молоток;
  • набор отверток.

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное внимание, в противном случае вместо положительного эффекта получится отрицательный.

Действие Краткое описание

Проверка технического состояния существующего вентиляционного канала

Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.

Определение типа вытяжки

Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.

Технические параметры вытяжки

Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Правильный монтаж приобретенной вытяжки: как установить и закрепить

Рассмотрим наиболее распространенные способы установки.

В комплекте с приобретаемой вытяжкой предусмотрена схема установки электроприбора на кухне. Обязательно ознакомьтесь с ней до проведения монтажных работ.

Установка в шкафчик

Способ предусматривает постоянное расположение электроприбора в подвесном шкафчике над плитой. Если монтаж вытяжки совпадает с общими работами по обустройству кухни, логично заказать специальный шкаф со всей мебелью по индивидуальному эскизу. Главная особенность мебельной единицы – отсутствие дна и надежно закрепленная, прочная средняя полка, на которую придется вся нагрузка после крепления к ней корпуса электроприбора. Расстояние от низа шкафчика до полки должно соответствовать высоте приобретенного устройства. Во всех полках и верхней крышке заказывают наличие отверстий нужной формы для воздуховода. Размеры определяются в зависимости от используемой трубы для отвода воздуха. Отверстия не делаются для приборов, работающих по принципу рециркуляции (очищенный фильтрами воздух снова попадает в помещение).

Если мебель была установлена раньше, придется самостоятельно размечать и делать нужные вырезы в полках и крышках шкафчика электрическим лобзиком. Идеальная точность при этом не требуется – после монтажа возможные огрехи будут скрыты.

В зависимости от комплекта прилагаемого крепежа вытяжка фиксируется к полке саморезами или соединением винт-гайка через предварительно просверленные в полке отверстия. После навешивания шкафчика на стену, надевают и закрепляют на выходном патрубке трубу воздуховода. Электрическую розетку желательно подвести и разместить в самом шкафчике. Провисание провода и другие неэстетические детали будет скрывать закрытая дверца.

Установка под шкафчиком

Данный способ очень похож на первый вариант. Только оборудование крепится книзу шкафа. Такое крепление применяют при сокращении расстояния от вытяжки до плиты для эффективного всасывания загрязненного воздуха. Подбираются приборы, которые будут легко смотреться в кухонном интерьере. При желании скрыть переднюю панель вытяжки, устанавливают декоративную фальш-панель из материала, аналогичного фасаду дверцы шкафчика.

Как крепить к стене

Находясь над плитой, мебель подвергается действию высоких температур и пара. Из-за этого может пострадать ее внешний вид, уменьшится срок эксплуатации. Поэтому над плитой часто образуется разрыв между элементами мебели. При отсутствии шкафчиков над варочной поверхностью, вытяжку можно монтировать на стену. Это простой и надежный способ.

Сначала определяется высота расположения электроприбора и по уровню проводится горизонталь. Теперь вытяжка прикладывается к стене на требуемой высоте и делаются метки под сверловку через отверстия ее задней панели. После разметки производится сверловка посадочных мест под дюбеля (минимальная глубина – 50 мм). Затем закручиваются верхние саморезы и вешается вытяжка. Если она расположена без отклонений и висит надежно, через отверстия панели вкручиваются нижние саморезы.

При отсутствии на задней панели мест для крепления, вытяжка устанавливается на специально изготовленную рамку из уголка. Сама рамка крепится к стене саморезами. При отсутствии возможности закрепить ее вплотную к стене (в этом месте проходит труба или другие коммуникации, стена с обшивкой), для крепления рамки применяют цанговые шпильки или длинные саморезы-шпильки (саморез с резьбой под гайку на другой стороне изделия).

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

  • кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

  • пластиковый воздуховод
  • обратный клапан со смещенной осью
  • тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Монтаж встроенной вытяжки

Кухня стандартной квартиры советской планировки редко превышает 12-15 м2. Места немного, поэтому, для того чтобы установить вытяжку, приходится отказываться от настенного шкафа над столешницей, или чаще всего коробку вытяжной системы, диффузор и систему приходится монтировать внутри мебели.

Более современные модели вытяжки для кухни изготавливают в виде прямоугольного бокса, размеры которого напрямую соотносятся с размерами газовой плиты.

Бокс оборудуется выдвижной кромкой воздухозаборника, позволяющей захватывать воздух по всей плоскости варочной поверхности. Монтаж боксовой вытяжки требует предварительной подготовки и полного переоборудования мебельного шкафчика, расположенного над плитой.

Установка купольной вытяжки

Одной из наиболее эффективных конструкций из всех существующих схем считается купольная или пирамидальная вытяжка. Воздухозаборник вытяжки представляет собой перевернутый купол или равнобокую пирамиду, на вершине которой крепится воздухоотводный канал или поворотное колено.

От формы купола и места расположения приемного отверстия воздуховода зависит, насколько эффективно и равномерно забирается горячий поток по всей кромке диффузора. При выполнении основных правил монтажа плиты воздух и пары поднимаются к воздухозаборнику вытяжки равномерным потоком.

В идеале купольный вариант вытяжки приходится делать в виде равносторонней пирамиды, а посадочное отверстие располагать строго по центру конструкции. Монтаж такой системы предполагает, что трубу нужно будет отодвигать от стены кухни, и тем самым усложнять крепление и вводить дополнительное переходное колено.

Монтаж купольной вытяжки выполняют как в виде самостоятельной надстройки, так и в виде встроенной в мебельный шкафчик пирамиды. В первом случае основание вытяжки крепится непосредственно к стене кухни с помощью опорной металлической рамки и консольного хомута или кронштейна.

Если над плитой и столешницей кухни уже установлены подвесные мебельные шкафчики, то монтаж купольной вытяжки можно существенно упростить, например, как на видео

Вытяжку можно оставить, как есть, только закрыть вытяжную трубу декоративной накладкой. Большинство хозяев предпочитают выполнять монтаж вытяжной системы с трубами и вентиляторами так, чтобы лицевую часть можно было закрыть декоративной панелью или коробком от снятого ранее мебельного шкафчика.

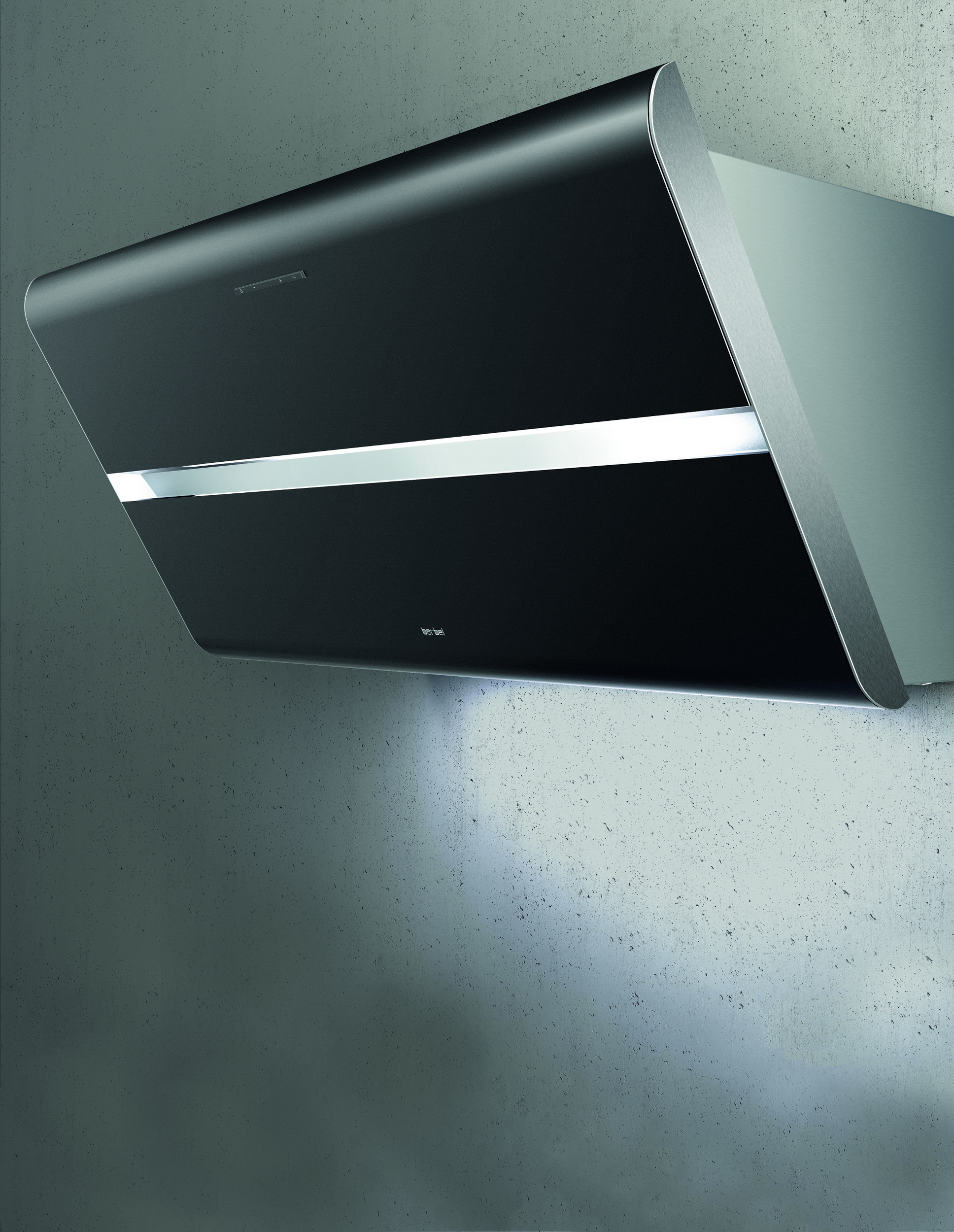

Монтаж наклонной вытяжки

Чаще всего передняя кромка купольной вытяжки находится на уровне головы взрослого человека. Даже если правильно выполнить монтаж воздухозаборника, все равно выступающая часть создает определенные неудобства для работающего у плиты.

Поэтому разработчики и производители предложили новую схему вытяжной системы с наклонным расположением плоскости воздухоприемника. С основными условиями и требованиями, предъявляемыми к монтажу необычной вытяжки, можно ознакомиться на видео

Процесс монтажа разделен на несколько этапов:

  • Устанавливается несущий каркас короба и поворотного колена;
  • Выполняется монтаж переходной деки воздухоприемника;
  • Крепится дефлектор воздухозаборника и защитная панель;
  • Выполняется монтаж труб – воздуховодов.

К сведению! Верхняя кромка защитной панели должна находиться в одной вертикальной плоскости с передним рядом газовых конфорок или нагревателей электроплиты.

Воздух поднимается от рабочей поверхности плиты, соприкасается с наклонной плоскостью деки и засасывается вентилятором через щель между декой и защитной панелью. По отзывам пользователей, вытяжки наклонной схемы практически не шумят в работе, они легко обслуживаются, чистятся и промываются для удаления следов загрязнений.

Установка хлопушки

В просторечии хлопушкой называют обратный клапан, без которого не обходится практически ни одна система вентиляции, в которой существует риск опрокидывания потока. Обычно все вытяжки для кухни или даже ванной комнаты при монтаже или капитальном ремонте вентиляции обязательно дооборудуются хлопушками.

Конструкция обратного клапана представляет собой пластиковую кольцевую или прямоугольную рамку, внутри которой установлены один или два пластиковых лепестка. Под действием воздушного потока лепестки отклоняются и пропускают воздух в нужном направлении. Если воздух меняет направление, то лепестки хлопушки ложатся на рамку и запирают поток.

Монтаж хлопушки может выполняться непосредственно на корпусе вытяжки, обязательно после фильтра, перед фланцем присоединения вытяжной трубы. Некоторые производители рекомендуют выполнять монтаж в месте подключения воздуховода к центральной вытяжной трубе или к выводу на улицу. Например, такая схема монтажа обеспечивает надежную работу системы естественной вентиляции, если вытяжка подключена к общей вентиляционной трубе с санузлом и ванной комнатой.

Для квартирной кухни чаще всего хлопушку ставят непосредственно на корпусе вытяжной системы. Перед монтажом клапанной коробки необходимо удостовериться в работоспособности лепестков и проверить положение стрелки на корпусе, обозначающей направление воздушного потока.

Установка приточного клапана

Система организации притока свежего воздуха крайне важна для исправной работы вытяжки кухни. Приточный клапан необходим для того, чтобы обеспечить полноценный приток свежего воздуха с улицы, а не из соседних жилых помещений, и тем более санузла или ванной комнаты.

По нормам и условиям СНиП 2.08.01-89 монтаж приточного клапана обязателен, если в помещении нет оконных фрамуг, форточек со щелевыми клапанными заборниками, или конструкция кухни не позволяет забирать воздух с улицы естественным притоком. После завершения монтажа вытяжки в помещении кухни, при включенном электровентиляторе, разрежение или падение давления в комнате не должно превышать 40 Па.

Обычный механический приточный клапан по устройству полностью совпадает с обратным горизонтальным клапанным механизмом, с той только разницей, что приток дооборудован сеткой и сборником конденсата. Чаще всего в качестве приточного клапана устанавливают вентилятор с клапанной решеткой.

Для монтажа приточника в стене кухни рядом с окном кольцевым алмазным сверлом пробивается отверстие диаметром, равным сечению клапана. Канал под монтаж клапанной трубы сверлят с уклоном в 4-5о для обеспечения стекания конденсата за пределы помещения кухни.

Монтаж корпуса вытяжки в готовый шкаф

Процесс монтажа или встраивания вытяжки, после того как на кухне был собран и навешен верхний ряд мебельных шкафов, всегда связан с риском не угадать с габаритами корпуса и размерами шкафчика. Если мебель заказывали без учета размеров и характеристик будущей вытяжки, перед тем как приступить к монтажу, выбранный шкаф снимают, удаляют тыльную стенку и днище, после чего выполняют обмер габаритов. Разница между шириной корпуса и расстоянием между стенками должна быть не более 3 мм.

Далее в верхней стенке шкафчика размечают отверстие под вытяжную трубу, контур вырезают электролобзиком или кольцевым сверлом.

Таким же способом из куска фанеры или ДСП вырезают внутреннюю переборку.

Шкафчик переворачивают кверху дном, вставляют корпус вытяжки и размечают линию, по которой необходимо выполнить монтаж внутренней полки.

Следующим этапом на шкафчик навешивают и регулируют дверь так, чтобы створка не мешала открываться нижнему лотку вытяжной системы. Остается выполнить монтаж хлопушки и вытяжной трубы, после чего шкаф с встроенной вытяжкой отправляется на прежнее место на стену кухни.

Сборка корпуса шкафа и вытяжки

Значительно проще и удобнее выполнить монтаж вытяжки еще на этапе сборки мебели и установки ее на кухне. Всегда есть возможность подогнать габариты навесного шкафа к размерам корпуса встраиваемой вытяжной системы.

В первую очередь по размерам корпуса вытяжки собираем обычный прямоугольный шкаф с одной внутренней полкой.

Полочку опускаем на выходное отверстие на корпусе и переносим разметку для сверловки отверстия под вывод трубы. Пластиковый переходник обрезаем по диаметру будущего вытяжного воздуховода.

С тыльной стороны корпуса вырезаем паз под прокладку электрической проводки.

Собираем мебельный шкафчик, далее идет монтаж корпуса вытяжки, его крепят обычными саморезами к плите ДСП. В верхней стенке вырезается отверстие под выход трубы.

После навешивания шкафа на стену кухни подходит черед монтажа воздуховода. Его можно собрать по-разному, но чаще всего используют плоские короба, которые легко спрятать на «крыше» мебельного ряда.

Встраиваемые

Встраиваемые вытяжки требуют соответствующей мебели, чаще всего – навесного ящика под размер устройства. Поэтому, скорее всего, старый шкаф придется демонтировать или просто видоизменить. Монтаж такого оборудование предполагает прикручивание задней панели к стене.

Встраиваемые вытяжки требуют соответствующей мебели, чаще всего – навесного ящика под размер устройства.

Для начала необходимо вырезать все необходимые отверстия, предварительно измерив вытяжку и диаметр вытяжной трубы. После чего просверлить углубления в стене для монтажа самого прибора, установить крепежные элементы и закрепить вытяжку.

Для начала необходимо вырезать все необходимые отверстия, предварительно измерив вытяжку и диаметр вытяжной трубы.

Если вытяжной прибор рекреационный, то это гораздо упрощает работу, поскольку нет необходимости вырезать отверстие для вентиляционной трубы и думать, как все присоединять.

Если вытяжной прибор рекреационный, то это гораздо упрощает работу, поскольку нет необходимости вырезать отверстие для вентиляционной трубы и думать, как все присоединять.

Стоит позаботиться о том, чтобы выдвижная каретка могла свободно выезжать без препятствий.

Подвесные

Такие конструкции можно разместить на стене, в навесном шкафу либо на потолке. Сначала необходимо наметить места для необходимых креплений.

Такие конструкции можно разместить на стене, в навесном шкафу либо на потолке.

Главное, чтобы не стене или потолке не было трещин и других неровностей. Далее для монтажа требуется просверлить на поверхности отверстия, прикрутить крепежные изделия и закрепить вытяжку. В основном, крепежные детали идут в комплекте с устройством.

Главное, чтобы не стене или потолке не было трещин и других неровностей.

При присоединении вентиляционной трубы к самому устройству следует убедиться в герметичности всех швов.

Важно! Вытяжка должна висеть ровно, параллельно потолку. Это необходимо проверить с помощью уровня.

Угловые

Такие устройства крепятся на 2 стороны стены. Потолок при этом задействован тоже для вентиляционного рукава. Установка занимает минимум времени.

Такие устройства крепятся на 2 стороны стены.

Необходимо сделать разметку на всех сторонах поверхностей. Просверлить отверстия, прикрепить дюбели и повесить вытяжку. В конце закрепить оставшиеся элементы саморезами.

Необходимо сделать разметку на всех сторонах поверхностей.

Главное – удостовериться в герметичности соединений устройства с гофрированным рукавом.

Главное – удостовериться в герметичности соединений устройства с гофрированным рукавом.

Островные

Островные отнимают много времени и сил при установке, поскольку крепятся такие приборы к потолку. Сложность заключается не столько в креплении, сколько в проведении кабеля питания и расположения розетки. В основном, провода проходят под потолком и стеной.

Островные отнимают много времени и сил при установке, поскольку крепятся такие приборы к потолку.

Совет. Монтаж островной вытяжки лучше доверить специалисту, который профессионально выполнит работу в кратчайшие сроки.

Антивозвратный механизм


Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

  • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
  • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
  • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
  • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Крепление на стену без шкафа

    • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
    • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
    • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.


Крепление вытяжки рядом с газовой трубой

    • Установка вытяжки на кухне – видео-инструкция:

  • И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
  • Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Крепление к стене навесной или купольной модели

По внешнему виду вытяжки над плитой навесной и купольной моделей весьма различны между собой, но, при этом,  они обе должны крепиться к поверхности стены. Для этого, их задний корпус имеет четыре отверстия: по два с каждой стороны. Кроме того, производители снабжают свои изделия схемами установки, монтажными инструкциями и шаблонами, с отметками мест для крепежа.

Всё, что Вам потребуется, это приставить промышленный шаблон к стенке и сделать отметины (в случае отсутствия шаблона, надо произвести замер расстояния между отверстиями и, потом,  перенести на стенку).

Затем всё гораздо проще: надо взять дрель и сделать отверстия. Вставить в них пластиковые заглушки и навесить вытяжку на дюбель — гвозди, проверив уровень горизонтальности установленной системы.

Данный вариант особенно подходит при наличии идеально ровной стенки, когда ничто не мешает. Но, зачастую рядом со стеной проходит газовая труба, не позволяющая повесить вытяжку вплотную со стеной.

Возьмите на заметку! Если такое происходит, то прибейте к стенке бруски из дерева. Затем, к ним, крепите вытяжную систему. Но, не забывайте, что со временем эти бруски будут покрываться слоем копоти и жира.

Имеется ещё и второй способ, как установить вытяжку на кухне своими руками за трубами. Для этого надо воспользоваться шуруп – шпильками (или шпильками сантехническими).

Как крепятся такие шпильки? Они имеют нарезку для вкручивания в стенку. Их использование позволит закрепить вытяжку для кухни,  отдалив её от стены (при этом, шпильки выпускаются различных размеров, а все гайки сделаны под биту, либо восьмигранный ключ).

На какой высоте от плиты устанавливается вытяжка?

Высота вытяжки над электрической плитой – не меньше 70 см. Над газовой панелью аппарат можно устанавливать на расстоянии не меньше 80 см.

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Заземление и зануление

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности. Ведь бывают случаи, когда прибор может ударить током при простом прикосновении, даже если на нем нет влаги. Поэтому во время монтажа кухонной вытяжки следует выполнить заземление для корректной дальнейшей работы устройства. Такой провод зачастую желтого цвета с зеленой полоской. Если под прибор устанавливается специальная евророзетка, то в таком случае заземление можно не делать.

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности.

О занулении также не стоит забывать. Нулевой провод необходимо подсоединить к глухой нейтрали. На щите со счетчиками находится скрытая труба в стене, из которой могут выходить провода. Именно в это место следует присоединять провод зануления.

О занулении также не стоит забывать.

Совет. Не стоит делать зануление к трубам или батареям.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Источники

  • https://diz-kitchen.ru/%F0%9F%A4%A6%E2%80%8D%E2%99%82remont/ustanovka-vytyazhki-na-kuxne-svoimi-rukami.html
  • https://mr-build.ru/newteplo/montaz-ventilacii-na-kuhne.html
  • https://mebel-expert.info/vytyazhka-na-kuhne/
  • https://stroychik.ru/kuhnya/ustanovka-vytyazhki
  • https://domikelectrica.ru/10-oshibok-pri-podklyuchenii-kuxonnoj-vytyazhki/
  • https://2proraba.com/interer/kuxnya/ustanovka-vytyazhki-na-kuxne.html
  • https://www.dizainvfoto.ru/interer/kuxnya/kak-ustanovit-vytyazhku-na-kuxne-osobennosti-pravila-nyuansy.html
  • https://remboo.ru/inzhenernye-seti/ventilyatsiya/ustanovka-vyityazhki-na-kuhne-svoimi-rukami.html
  • https://AeroClima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami/
  • https://ventilation-conditioning.ru/montazh/ustanovka-vytyazhki-na-kukhne.html

Установка и подключение вытяжки на кухне своими руками

Процесс приготовления пищи требует постоянной рециркуляции воздуха на кухне. Добиться этого можно при помощи правильной установки вытяжки. Как это сделать, мы и расскажем вам в данной статье. После прочтения, вы сможете с легкостью установить вытяжку своими руками не хуже, чем грамотный мастер.

Ход работ по установке кухонной вытяжки

В целом весь процесс установки можно разделить на несколько основных этапов, это:

  1. Организация отдельной электрической розетки;
  2. Разметка места установки вытяжки при помощи шаблона, а, в случае его отсутствия, с использованием рулетки и уровня;
  3. Монтаж дюбелей и саморезов для крепления конструкции;
  4. Присоединение воздуховода к вентиляционной шахте;
  5. Установка кожуха, его регулировка по высоте, подключение устройства к сети электропитания.

На какой высоте вешать?

Первым шагом при установке вытяжного устройства является определение высоты, на которой оно будет монтироваться. Ведь если закрепить его слишком высоко, показатель эффективности устройства существенно снизится, а продукты горения будут накапливаться в помещении. При слишком низком расположении оборудования, оно будет мешать процессу приготовления пищи, а также из-за скопившегося со временем на фильтре жирового слоя, может стать причиной пожара.

Так что вне зависимости от типа устройства, оптимальной высотой установки подобного кухонного оборудования является расстояние, равное не менее 65 сантиметрам.

Подключение вытяжки к вентиляции

Прежде чем начинать процесс монтажа данного оборудования, необходимо определиться, как именно будут отводиться продукты горения в канал вентиляции.

Как правило, из-за архитектурных особенностей современных помещений, установить оборудование в непосредственной близости от вентиляционной шахты практически невозможно. Поэтому для отвода воздуха используются приспособления, представляющие собой гофрированные шланги.

Однако при установке такой системы, следует помнить, что вентиляционное отверстие не должно полностью перекрываться.

Для этого используются специальные решётки, в которых имеется отверстие для шланга, а также клапан, препятствующий выходу продуктов горения наружу при работающей вытяжке.

Схема работы:

Разновидности воздуховодов

В зависимости от материала, из которого изготавливаются воздуховоды, они подразделяются на пластиковые и гофрированные. Последние производятся из тонкого листового алюминия, а для их установки требуется фитинг и хомут. Также следует помнить, что

при монтаже гофрированного воздуховода следует тщательно его растянуть, так как, если останутся даже небольшие складки, существенно повысится уровень шума, создаваемый устройством в процессе работы.

Пластиковые устанавливаются с использованием Г-образных переходников, позволяющих соединить элемент с оборудованием и вентиляционной шахтой. Такие детали отличаются от гофрированных низким уровнем шума, а также отсутствием в них грязи в процессе работы вытяжки.

Пластиковые воздуховоды с Г-переходниками меньше шумят и загрязняются

Нюансы и особенности установки

В процессе монтажа вытяжного устройства следует обратить особое внимание на то, чтобы диаметр воздуховода, будь то гофра или пластик, был больше отверстия, через который выходит воздух, нагнетаемый электрооборудованием. В противном случае существенно возрастает показатель нагрузки на силовой агрегат устройства, что влечёт за собой повышение уровня шума и снижение КПД оборудования.

Диаметр воздуховода должен быть больше вентиляционного отверстия кухни

Электропроводка: розетки и выключатели

На рисунке ниже вы можете увидеть схему расположения розеток и выключателей на кухне:

Виды вытяжек

В зависимости от способа монтажа кухонные вытяжки подразделяются на:

  • подвесные, крепящиеся над плитой;
  • встраиваемые, монтирующиеся внутрь навесного кухонного шкафа;
  • настенные, фиксируемые на стенке;
  • угловые, размещаемые в углу.

Помимо способа крепления данный кухонный аксессуар отличается между собой режимом вентиляции. Так, существуют следующие виды вытяжек:

  • отводящие, направляющие загрязнённый воздух в вентиляционную шахту;
  • циркуляционные, пропускающие воздух через угольный фильтр и возвращающие его обратно в помещение.

Расчёт мощности

Основным показателем, на который следует ориентироваться при покупке кухонной вытяжки, является её производительность, измеряемая в кубометрах.

Расчёт осуществляется по следующей формуле:

S помещения х H х 12 х 1.3

  • где S — площадь кухни;
  • H — высота потолка;
  • 12 – количество раз, за которое воздух в кухонном помещении должен полностью обновиться за 1 час;
  • 1.3 – погрешность, учитывающая длину и изгибы воздуховодов.

Видео: установка кухонной вытяжки

Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установка вытяжки своими руками – дело вполне посильное домашнему мастеру, даже если кухня уже оформлена и ремонта в скором времени не предвидится. При одном условии: вытяжка должна быть надежно заземлена или занулена (металлические части подключены к «глухой» нейтрали). Также нужно заранее определиться, какого типа вытяжка лучше подойдет для вашей кухни. С этого и начнем.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

  1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
  2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
  3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

  • Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
  • Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
  • Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Воздуховод

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

Типичная схема расположения кухонной вытяжки



Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.

Видео: пример установки кухонной вытяжки своими руками

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Как самостоятельно выбрать и установить вытяжку на кухню

Содержание:

1. Виды вытяжек для кухни

2. Параметры, которые учитываются при выборе кухонной вытяжки

3. Самостоятельная установка вытяжки

4. Практические советы по эксплуатации вытяжки

Я уже рассказывал вам, как сделать выбор газовой плиты для кухни в статье «Что необходимо учитывать, делая выбор газовой плиты». Однако эксплуатация этого бытового прибора предусматривает обязательный монтаж и кухонной вытяжки, которая будет поддерживать воздух в кухне чистым и свежим, даже если вы жарите лук или у вас что-то сгорело во время процесса приготовления пищи. Кроме того, данное устройство может быть оборудовано и жироулавливателем, что гарантированно защитит вашу мебель от трудноудаляемых загрязнений. Поэтому очень важно купить «правильную» кухонную вытяжку. Главное знать, по каким критериям нужно подбирать вытяжку именно для вашей кухни. Вот об этом я и хочу вам рассказать.

Для начала расскажу о том, какие виды кухонных вытяжек предлагают потребителям производители данных бытовых приборов, и чем они отличаются друг от друга.

Виды вытяжек для кухни

Первые кухонные вытяжки появились относительно недавно: на рубеже XIX и XX столетий. При этом использовались они не в отдельных жилищах, а на кухнях ресторанов. Были они довольно примитивными, поскольку лишь отводили из кухни дым и улавливали жир. Однако очень скоро производители научились делать и бытовые кухонные вытяжки, которые с развитием технологий становились все более высокотехнологичными сложными устройствами, обеспечивающими максимально возможный комфорт хозяйкам, проводящим много времени на кухне.

В настоящий момент потребителям доступны несколько видов бытовых кухонных вытяжек по способу их установки:

1. Купольные вытяжки для кухни

В зависимости от того, где будет произведена установка такой кухонной вытяжки, она может быть:

• пристенной (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной у стены);

• островной (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной посредине кухни);

• угловой (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной в углу кухни).

2. Встраиваемые кухонные вытяжки

Такие вытяжки занимают очень мало места и могут быть полностью спрятаны, например, в навесном шкафчике кухонного гарнитура, расположенном над плитой, а могут быть даже телескопическими, то есть такими, размер которых может изменяться от минимального до максимального. Кроме того, встроенная кухонная вытяжка, может быть размещена даже в стене непосредственной близости от газовой плиты.

Каждый вид кухонных вытяжек может быть изготовлен, как в классическом варианте, так и в варианте кантри или модерн, что позволит потребителю легко подобрать вытяжку к любому интерьеру кухни.

Кроме того, данные устройства имеют различия по способу очистки воздуха и могут быть:

1. Рециркуляционными

Основным элементом такой вытяжки, очищающим воздух, является угольный фильтр. Угольные вытяжки очень удобны тем, что их не нужно подключать к воздуховодам, отводящим воздух из помещения на улицу. В данном случае воздух, пройдя через угольный фильтр, очищается от дыма и неприятных запахов и снова возвращается в помещение. Современные модели вытяжек с угольными фильтрами могут оснащаться еще и кварцевыми лампами, которые полностью обеззараживают воздух в кухне.

Однако если вы постоянно используете вытяжку в процессе приготовления пищи, то периодически нужно будет менять угольные фильтры. Сейчас приобрести угольный фильтр для вытяжки не является проблемой, поскольку в продаже есть фильтры на любой вкус, а заменить его сможет любой человек.

Для этого:

• извлеките вилку электропитания вытяжки из розетки, чтобы полностью обесточить прибор;

• снимите с вытяжки сетку-жироуловитель;

• аккуратно извлеките кассету с угольным фильтром из корпуса вытяжки;

• без приложения усилий извлеките сам угольный фильтр из кассеты;

• удалите все загрязнения в кассете, протерев ее внутреннюю и наружную поверхности влажной ветошью;

• дайте внутренней поверхности кассеты полностью просохнуть;

• удалите упаковку с нового угольного фильтра и вставьте его в кассету;

• установите кассету в корпус вытяжки;

• промойте сетку-жироулавливатель в горячей воде со средством для мытья посуды (например, «Fairy» или любого другого);

• дайте жироулавливателю просохнуть, а затем установите его в корпус вытяжки;

• включите вытяжку в розетку.

Все, вытяжка снова готова к работе.



Специалисты рекомендуют устанавливать угольные вытяжки на тех кухнях, где пища готовится не регулярно, а от случая к случаю. При этом абсолютно нет никакой разницы, установлена у вас газовая или электрическая кухонная плита. Менять старый угольный фильтр для вытяжки на новый, чтобы он качественно очищал воздух, нужно хотя бы один раз год.

2.Проточными

Кухонные вытяжки такого типа идеально подходят для установки над газовыми плитами. Особенность проточных вытяжек является то, что их необходимо оснащать воздуховодом, который выводится в вентиляционную систему дома. В данном случае загрязненный воздух с помощью очень мощного вентилятора, пройдя через жироулавливающий фильтр, попадает в воздуховод для вытяжки, а затем – в вентиляционную шахту.

3. Комбинированными

Этот тип совмещает в себе качества рециркуляционных и проточных типов кухонных вытяжек. Здесь имеется не только угольный фильтр и кварцевая лампа, но и жироулавливающий фильтр. Кроме того, такого типа вытяжки обязательно подсоединяются к вентиляционной шахте посредством воздуховода. Специалисты рекомендуют устанавливать такие вытяжки на кухнях, где готовят часто и подолгу.

После того, как вы определились, какой тип вытяжки необходимо установить на вашей кухне, можно переходить к остальным параметрам, по которым будет выбрана та или иная модель устройства.

Параметры, которые учитываются при выборе кухонной вытяжки

В первую очередь следует обратить внимание на производительность вытяжки, то есть на то, какой объем воздуха способна она очищать за определенный отрезок времени, например, за один час. В настоящий момент производители предлагают вытяжки с производительностью от 170 до 1500 метров кубических в час. При этом для каждой кухни оптимальная производительность вытяжки рассчитывается индивидуально по формуле: Р=S*H*K*1,3, где P – производительность вытяжки, S – площадь кухни, H – высота потолка кухни, К – коэффициент кратности воздухообмена, величина которого для кухонных помещений колеблется от 7 до 12, а «1,3» – коэффициент запаса.

Для примера рассчитаем оптимальную нужную производительность кухонной вытяжки для помещения площадью 12 метров квадратных с высотой потолка 2,5 метра. Расчет произведем с учетом максимального значения коэффициента кратности воздухообмена, то есть К=12.

Подставив все значения в формулу, получаем нужную производительность вытяжки: 12*2,5*12*1,3=468 метров кубических в час.

Впрочем, вот таблица уже готовых значений производительности вытяжки для кухонь (ячейки с красными цифрами) с различными габаритами:



Кстати, не удивляйтесь, что при пересчете вы получите не целые значения, поскольку я все полученные результаты округлил.

После того, как вы определились с нужной производительностью вытяжки, обратите внимание на уровень шума, создаваемого при работе той или иной модели. Конечно, самими тихими являются проточные вытяжки (их уровень шума лежит в пределах от 30 до 40Дб), поскольку им не нужно проталкивать воздух через угольные фильтры. Однако вам может не подойти такой тип вытяжки, если на вашей кухне достаточно установить устройство с угольными фильтрами, которому не нужны воздуховоды для нормальной работы кухонной вытяжки. Поэтому старайтесь приобрести ту модель, в технических характеристиках которой указана величина шума не более 48Дб. При таком уровне шума вы, находясь на кухне с работающей вытяжкой, будете чувствовать себя еще достаточно комфортно.

Немаловажно учитывать и габариты вытяжки, чтобы она полностью перекрывала рабочую поверхность плиты. Сегодня в продаже можно найти вытяжки с длиной 60см, 90см или 120см. Учтите, что размеры кухонных вытяжек должны либо совпадать с габаритами варочной поверхности, либо выступать за внешние габариты плит, но ни в коем случае ваша вытяжка не может быть меньше габаритов варочной поверхности кухонной плиты. Если вы установили у себя на кухне нестандартную длинную плиту, то для ее обслуживания может понадобиться установка не одной вытяжки, а нескольких.

Ну и на последнем месте стоит внешний вид вытяжки. Оценивая вытяжку по данному параметру, вы подбираете дизайн устройства и материал, которого оно изготовлено, например, металл или стекло, это позволит максимально гармонично вписать данный бытовой прибор в интерьер кухни. Обычно вытяжка покупается из того же материала, из которого изготовлена кухонная плита (ее варочная поверхность).

Если вы не стеснены в средствах, то можете обратить внимание и на такой параметр вытяжки, как наличие электронной панели управления, которая позволяет не только управлять вытяжкой с пульта дистанционного управления, но и задавать различные режимы работы прибора. Например, вы можете запрограммировать автоматическое включение вытяжки, если в кухне резко возрос уровень влажности.

После того как вы выбрали лучший, по вашему мнению, вариант вытяжки и оплатили ее в кассе магазина, стоит задуматься об ее установке на кухне. Советую не тратить зря деньги, нанимая специалистов по монтажу вытяжки, а установить ее самостоятельно. Как это сделать, я вам сейчас расскажу.

Самостоятельная установка вытяжки

Прежде чем вы приступите к установке вытяжки, учтите, что этот прибор должен быть установлен с соблюдением минимальных расстояний от варочной поверхности кухонной плиты:

• если плита газовая – не менее 65см;

• если плита электрическая – не менее 50см.

Специалисты же рекомендуют устанавливать вытяжку на расстоянии 70см от варочной поверхности, считая его оптимальным с точки зрения функциональности прибора. При этом вам не нужно задумываться о том, какая у вас варочная поверхность: газовая или электрическая. Если вас не устраивает это расстояние с эстетической точки зрения (например, на такой высоте вытяжка не вписывается в общую структуру кухонного гарнитура), то расстояние можно и увеличить. Только в этом случае потребуется приобрести вытяжку с большей производительностью. Приведу пример: если вам потребовалось поднять вытяжку над плитой на расстояние в 1,5м (то есть примерно в 2 раза выше оптимальной высоты), то производительность вытяжки, чтобы она эффективно работала, должна быть в 4 раза выше от расчетной.

Далее следует обеспечить вашу вытяжку электропитанием, необходимым для работы вентилятора и подсветки. Если у вас уже имеется готовая розетка – прекрасно, если же нет, то перед тем, как приступить к прокладке кабеля и подключению розетки к электропитанию, советую тщательно прочитать следующие статьи:

• «Как правильно подобрать кабель для проводки»;

• «Как выполнить монтаж электропроводки в доме»;

• «Подключение однофазного УЗО своими руками»;

• «Как правильно сделать самостоятельный выбор розеток и выключателей»;

• «Самостоятельный монтаж электрических розеток и выключателей».

Уверен, что, ознакомившись с материалом этих статей, вы гарантированно обеспечите безопасное подключение кухонной вытяжки к электрической сети дома.



Для монтажа самой вытяжки вам понадобится небольшой набор инструментов, который, наверняка, есть в доме у каждого хозяйственного мужчины:

• дрель электрическая со сверлом по бетону или кирпичу для изготовления отверстий под дюбели;

• уровень строительный;

• измерительная рулетка;

• шуруповерт электрический или обычные отвертки (плоская или крестообразная в зависимости от того, какие прорези на головках крепежа);

• маркер для отметок точек крепления вытяжки.
Теперь можно приступать к креплению вытяжки. Для чего:

• с помощью измерительной рулетки отметьте на стене точки крепления вытяжки на нужной вам высоте от варочной поверхности плиты;

• с помощью уровня убедитесь, что все точки находятся в одной горизонтальной плоскости;

• с помощью дрели и сверла (например, победитового) изготовьте в стене отверстия нужной глубины;

• вставьте в готовые отверстия пластиковые дюбели и вкрутите в них саморезы так, чтобы их головки выступали над поверхностью стены на 5мм;

• наденьте на головки саморезов вытяжку, используя специально предназначенные для этого проушины на задней стенке корпуса вытяжки.

Если у вас рециркуляционная вытяжка, то процесс ее монтажа на этом завершается. Осталось только включить вытяжку в розетку, чтобы проверить ее работоспособность.

Если же у вас вытяжка проточного или комбинированного типа, то потребуется еще установка воздуховода, соединяющего вытяжку с вентиляционной шахтой. При этом неважно, какой тип воздуховода вы будете устанавливать: более дешевый вариант – гофрированную трубу или более дорогой вариант – воздуховод из жаропрочного пластика. Кроме гофрированной трубы или пластиковых элементов (труб, колен и так далее), вам потребуется приобрести:

• специальную вентиляционную решетку, в которой будет не только решетка для вентиляции кухни, но и специальное отверстие с диаметром, соответствующим диаметру гофрированной трубы или пластикового воздуховода;

• хомуты соответствующего диаметра для укрепления концов воздуховода.

Далее алгоритм установки будет следующий:

• демонтируйте старую вентиляционную решетку и установите на ее место новую с отверстием под воздуховод для вытяжки;

• один конец гофрированной трубы или воздуховода, собранного из пластиковых элементов, надеваете на выход вытяжки, а второй – на вентиляционную решетку;

• если вы использовали в качестве воздуховода гофрированную трубу, то для закрепления ее концов на вытяжке и на вентиляционной решетке используйте специальные хомуты.

Учтите, что не допускается наличие перегибов гофрированной трубы на всем ее протяжении от вытяжки до вентиляционной решетки!

Теперь только осталось надеть на корпус вытяжки декоративный кожух, который идет в ее комплекте. Если же такого нет, то воздуховод можно скрыть, например, внутри кухонных шкафчиков или с помощью специальных декоративных элементов, изготовленных из тех же материалов, что и кухонный гарнитур.

Ну вот, теперь вы знаете не только, как выбрать вытяжку на кухню, но и как установить, и подключить ее своими руками.

Однако в заключение хочу дать несколько полезных советов по эксплуатации вытяжки.

Практические советы по эксплуатации вытяжки

Чтобы процесс приготовления пищи не сопровождался неприятными запахами или дымовой завесой, следуйте нехитрым правилам эксплуатации вытяжки для кухни:

• работать вытяжка должна начинать одновременно с началом готовки пищи на варочной поверхности или в духовом шкафу;

• отключать вытяжку от сети нужно не сразу после окончания процесса готовки пищи, а спустя 7-10 минут, чтобы из кухни были полностью удалены все неприятные запахи, излишняя влага и дым;

• эффективность работы вытяжки можно значительно увеличить, обеспечив приток свежего воздуха в помещение кухни через открытую дверь или форточку;

• чтобы вытяжка работала максимально эффективно, содержите ее в чистоте, своевременно меняйте угольные или жировые фильтры и очищайте сетки жироулавливателя.

Соблюдая все эти нехитрые требования, вы на долгие годы обеспечите комфортные условия приготовления пищи без неприятных запахов. Я же, как и всегда, желаю успехов во всех ваших начинаниях!

Установка вытяжки на кухне своими руками. Подключаем сами

Выбор режима работы вытяжки

Способ установки этого устройства будет зависеть от его режима работы, которых всего насчитывается 2:

  1. Режим отвода

  2. Режим рециркуляции

Установка вытяжки, которая работает в вытяжном режиме, включает в себя вывод воздуховода в систему вентиляции. Для этого очень важно правильно выбрать диаметр воздуховода — он не должен превышать допустимых параметров в 120-150 мм.

Совет! При установке воздуховода его не нужно ни сгибать, ни удлинять, так как все это значительно увеличивает потерю мощности: каждый поворот снижает мощность на целых 10 %.

Выбирая воздуховод, нужно отдавать предпочтение тем, которые имеют гладкую поверхность, потому как гофрированные жесткие трубы слишком громко «звучат» во время работы оборудования.

Установка вытяжки с угольным фильтром не требует вывода в вентиляцию, потому как весь воздух, который в нее попадает, очищается и вновь возвращается в помещение. Монтаж такой вытяжки довольно прост, однако периодически придется менять фильтры.

Не менее важно и то, как именно будет крепиться вытяжка, это зависит от ее вида.

Виды вытяжек

Вытяжки бывают:

Какие инструменты понадобятся

Для установки кухонной вытяжки нужны будут такие инструменты и материалы:

  • Гофр и пара хомутов для его крепления

  • Решетка для вентканала

  • Перфоратор

  • Шуруповерт

  • Ножовка для резки металла

  • Строительный уровень

  • Отвертка

  • Рулетка (для разметки).

Монтаж вытяжной вентиляции

Монтаж вытяжки начинают, как правило, с самого сложного — подключение вытяжки к вентиляционной шахте. И лучше всего будет не пробивать еще одно отверстие, увеличивая окно вентиляционной шахты, а установить дополнительный короб со специальным клапаном, который будет препятствовать возвращению воздуха обратно в помещение.

Вот его схематический вид:

Как все это работает? Если клапан закрыт (клапан — красная черта) — воздух просто выходит через отверстие вентиляции, а если вытяжка запускается, и начинает работать вентилятор, то он изменяет свое положение и закрывает одно из окон, а вентиляция в этом случае осуществляется при помощи самой вытяжки.

Основная задача всей этой системы — предотвращение возникновения обратной тяги и возможность осуществления естественной вентиляции, если вытяжка будет отключена.

Для сооружения механизма понадобится пружина и алюминиевый или пластиковый лист для сооружения клапана.

Какой воздуховод лучше

Из всех возможных видов воздуховодов лучше выбирать те, что изготовлены из пластика, либо же из алюминия.

Пластиковые трубы очень легкие и не создают шума при работе вытяжки, к тому же, прятать их не нужно, они отлично вписываются в дизайн помещения и не уродуют его.

Алюминиевые гофрированные трубы тоже не шумят во время работы, но имеют не очень привлекательный внешний вид, поэтому многие ломают голову над тем, как спрятать гофр от вытяжки. Одним из лучших способов считается его устройство в гипсокартонный потолок.

Прежде чем приступить к монтажу

Перед монтажом нужно выяснить все моменты, касающиеся подключения вытяжки к электричеству. При этом чрезвычайно важно соблюдать все нормы электробезопасности, ведь на вытяжку в процессе эксплуатации будут постоянно попадать капли жира, влага и все такое прочее, поэтому его корпус и требует обязательного заземления для отвода напряжения.

Для подключения вытяжки нужно 3 провода: фаза, ноль и земля. Нужно обязательно обеспечить оборудование заземлением. Сделать это можно при помощи заземляющего контура (если таковой имеется), просто подключив провод к соответствующей клемме.

Но что делать, если заземления в квартире нет? В этом случае придется подключить провод к глухой нейтрали. Для этого нужно открыть электрощиток со счетчиками и найти там трубу со всеми проводами или же специальную шину, как на картинке:

На ней нужно найти штырь, на котором уже находятся нулевые провода. Нужно будет накинуть поверх них свой провод и затянуть шайбу. После этого провод проводится на кухню, а сама вытяжка подключается через автомат-разделитель.

Установка вытяжки в шкаф

Прежде чем приступить к монтажу оборудования, необходимо заняться изготовлением короба-хлопушки. Он изготавливается в соответствии со схемой (рисунок выше), или же можно пойти более простым путем и приобрести антивозвратный клапан. Вся конструкция будет устанавливаться перед вентиляционным отверстием в стене.

После этого можно подготавливать шкаф. Для этого нужно разметить его нижнюю стенку и в соответствии с проставленными отметками просверлить там отверстие под вытяжку. Если в шкафу есть полки, то в них также нужно будет просверлить круглые или квадратные отверстия под воздуховод.

Верхняя стенка шкафчика должна быть просверлена в форме квадрата и с некоторым запасом (3-5 мм) — для короба-хлопушки.

Когда шкаф будет готов, можно приступать к подключению воздуховода. Для этого его нужно протянуть через все просверленные отверстия, обрезать трубу и загнуть ее края наружу. После этого шкафчик можно повесть на стену.

Важно! Все стыки воздуховода нужно обработать герметиком, чтобы впоследствии вытяжка не потеряла своей мощности.

Протянутый в шкафу воздуховод соединяется с вентканалом через антивозвратный короб. Хлопушка крепится на шкаф на силикон.

После того как основные элементы будут подключены, можно закреплять сам корпус вытяжки в шкафу. Прикручивается он на саморезы или дюбели. Гофр крепится к нему при помощи хомута.

Если же нужно закрепить не гофр, а пластиковый воздуховод, то следует просто правильно соединить все комплектующие:

Высота установки вытяжки над плитой

Очень важным фактором, который нужно учесть перед монтажом вытяжки, является ее высота над варочной поверхностью плиты. Этот параметр будет зависеть от типа самой плитки:

  1. Если нужно установить воздухоочистительное оборудование над электрической плиткой, то расстояние между ними не должно быть менее 70 см.

  2. Для газовой плиты этот параметр составляет 80 см.

Соблюдение этих параметров позволяет обеспечить эффективную очистку воздуха в кухне. Если же высота между плитой и вытяжкой будет менее 70-80 см, то нагретый воздух, исходящий от варочной поверхности, может повлиять на работоспособность прибора и повредить его важные элементы.

Как установить вытяжку на стену кухни

В случае монтажа устройства не в шкаф, а прямо на стену, можно воспользоваться встроенными креплениями или же соорудить П-образную раму из уголков. Такая рама будет служить надежной опорой для корпуса вытяжки.

В некоторых случаях обычные дюбели не подходят для закрепления, это является довольно частой проблемой для тех, у кого трубы газовой плиты мешают нормальному креплению. Для решения проблемы нужно воспользоваться длинными саморезами-шпильками. На одном из концов они имеют резьбу с гайкой к которой можно прикрутить корпус устройства.

Как подключить вытяжку к электросети

Окончательный этап — это подключение вытяжки к электросети. Он осуществляется двумя способами:

  1. Через розетку

  2. Через предохраняющий автомат

Очень важно помнить про заземление, о котором уже было указано выше статье. Благодаря ему можно убрать напряжение с корпуса и вентилятора вытяжки.

Как только все будет готово, можно оформить вытяжку в декоративный колпак и защитные воздуховоды и смело пользоваться всеми преимуществами этого оборудования.

Устройство кухонной вытяжки — это достаточно простая процедура, особенно при соблюдении всех правил электробезопасности и наличии необходимых инструментов и материалов. И единственное, что потом потребуется, так это 2 раза в год очищать оборудование от жира и копоти для предотвращения возгорания.

Установка вытяжки над газовой плитой — видео

Видео, которое поможет подробнее разобраться в установке вытяжки и подборе нужных элементов для монтажа:

Больше информации

Задать вопрос

Как я могу установить вытяжку, если воздуховода нет?

В этой ситуации вы можете установить вытяжку двух типов: вытяжку без воздуховода и вытяжку с воздуховодом.

Бесканальная вытяжка не требует воздуховодов; Он рециркулирует воздух обратно на кухню через угольные фильтры. Эти вытяжки можно без проблем установить за пару часов или даже быстрее.

Посмотрите наше видео ниже, чтобы узнать, как установить вытяжку без воздуховода.

Если вы предпочитаете вытяжку с вытяжкой и у вас нет воздуховодов или вентиляции на крыше, наймите профессионала для установки воздуховодов.Установка воздуховодов — сложный проект для самостоятельной работы, и в случае неудачной установки это может стоить вам времени и денег.

Хотя установка воздуховодов сложна, мы можем облегчить вашу работу с помощью некоторых полезных советов по установке.

Как установить воздуховод — 9 полезных советов

Прежде чем вырезать отверстия в доме, составьте план.

Как только вы начнете пилить стену, вы не сможете точно собрать эту стену — во всяком случае, это непросто. Поэтому жизненно важно определить, где может проходить ваш воздуховод.На всем участке воздуховода у вас не должно быть гигантских шпилек — кроме того, если вы наткнетесь на электрические провода или другую проводку, ваш воздуховод не сможет пройти через эту область. Вам нужно будет найти для этого другой путь. В идеале воздуховод должен беспрепятственно выходить за пределы дома.

Вы можете провести его через стену или потолок, о чем мы поговорим ниже.

Прежде чем вырезать дыры в доме, решите, где установить вытяжку.

Одна из первых задач, которую вам нужно выполнить, — это ответить на следующий вопрос: следует ли пропускать вытяжку через стену или крышу? Это, скорее всего, будет определять местоположение вашего диапазона.Если у вас есть выбор относительно того, где проложить воздуховод, спросите себя, где путь наименьшего сопротивления? Каков кратчайший путь наружу, не перекрытый никакими проводами или другими препятствиями?

Некоторые вытяжные колпаки могут быть установлены только с одним типом воздуховодов. Вытяжка островного типа должна выходить через потолок, в то время как настенные вытяжки могут выходить через стену или потолок, в зависимости от конфигурации вашей кухни.

Используйте жесткие воздуховоды.

Чтобы получить максимальную отдачу от вытяжки, установите ее с жесткими воздуховодами.Этот материал намного прочнее гибкого воздуховода, который, скорее всего, вызовет у вас проблемы в течение первого года после установки.

Для получения дополнительной информации о выборе правильного воздуховода для вытяжки, ознакомьтесь с этой статьей.

Оставьте расстояние 18 дюймов между коленями.

Следующие несколько советов направлены на максимальное повышение эффективности вашей вытяжной вытяжки. Оставьте 18 дюймов прямого участка воздуховода между каждым изгибом, чтобы уменьшить сопротивление внутри воздуховода.

Когда колена расположены слишком близко друг к другу, на стыках может скапливаться смазка, что снижает эффективность вытяжки. Кроме того, каждый изгиб добавляет сопротивление системе воздуховодов, поэтому воздух замедляется.

Фактически, он может не выйти за пределы вашего дома, что может привести к обратному черчению. Обратное вытягивание происходит, когда недостаточно мощности для вывода воздуха из кухни наружу. В результате кулинарный дым просачивается обратно на кухню, а не выходит за пределы вашего дома.

Первое колено должно находиться на расстоянии не менее 18 дюймов от вытяжки.

Важно оставлять пространство не только между локтями, но и от верхней части капюшона до первого локтя. В противном случае со временем в локтевом суставе будет скапливаться большое количество смазки, что резко снизит эффективность вытяжного колпака.

Используйте не более двух колен.

Чтобы ваша вытяжка работала максимально эффективно, используйте в воздуховоде не более двух колен. Более двух локтей просто слишком большое сопротивление, и воздух не будет плавно выходить наружу.

В идеале, пока вы обслуживаете фильтры вытяжки, вам не нужно чистить воздуховод вытяжки. Более двух локтей отрицательно влияют на воздушный поток, еще больше нагружая двигатель вытяжки. Кроме того, может накапливаться смазка, и вам, возможно, придется заплатить за обслуживание воздуховода.

Очистка воздуховодов — это узкоспециализированная область, поэтому она может быть дорогостоящей. Если вы будете следовать этим советам по установке, вы будете в хорошей форме.

Установите не более 30 футов воздуховода.

Наш последний совет по самой системе воздуховодов касается длины. Подобно использованию слишком большого количества локтей, слишком длинный воздуховод увеличивает сопротивление. Конечная цель — обеспечить удаление всех нежелательных загрязняющих веществ за пределы дома, поэтому не забудьте установить 30 футов или меньше для ваших воздуховодов.

Для получения дополнительной информации об установке воздуховодов ознакомьтесь с нашим полным руководством здесь.

Купите заглушку на стену или крышу.

Настенная или потолочная крышка — это надежный вариант для поддержания ваших воздуховодов в отличном состоянии на протяжении всего срока службы вытяжки.

Если вы выпустили вытяжку через наружную стену, подумайте о покупке настенной крышки. Или, если вы выпустили вытяжку через потолок, купите крышечку на крышу. Это предотвратит попадание крупного мусора и мелких животных внутрь воздуховода, что может значительно снизить эффективность вытяжки в долгосрочной перспективе.

По этой ссылке мы исследовали и рассмотрели четыре из лучших крышек на рынке.

Установить демпфер.

Заслонка похожа на колпак крыши тем, что препятствует попаданию грязи и мусора в воздуховод.Основное различие между обратным клапаном и крышкой состоит в том, что обратный клапан находится внутри воздуховода.

Демпфер не только защищает от мусора, но и предотвращает обратную тягу. Другими словами, это предотвратит попадание воздуха в воздуховод обратно в ваш дом. Обратный клапан представляет собой вентиляционное отверстие из нержавеющей стали, которое открывается, когда вытяжка работает, чтобы позволить воздуху выходить наружу, и закрывается, когда ваша вытяжка выключена.

При установке любой вытяжки в жилом помещении мы настоятельно рекомендуем демпфер вытяжки.Чтобы узнать больше о том, почему, ознакомьтесь с нашим полным руководством.

Чем выше CFM, тем больше воздуховод.

Последний совет касается размера воздуховода. При вытяжке с диапазоном 400 кубических футов в минуту установите воздуховод диаметром 4 дюйма. Между 600-900 куб. Фут / мин установите 6-дюймовый воздуховод. Между 900 и 1200 кубометров в минуту используйте воздуховод диаметром 8 дюймов. И, наконец, при 1200 кубических футах в минуту или более установите воздуховод диаметром 10 дюймов.

Вы всегда можете использовать воздуховоды большего размера; Самый важный совет заключается в том, что слишком маленькие воздуховоды будут забивать воздух, и ваша вытяжка не будет работать эффективно.

Если вам интересно узнать больше, мы подробно поговорим о размере воздуховода в этой статье.

Где купить вытяжку без воздуховода или с рециркуляцией

Возможно, вам не понадобится вытяжка с воздуховодом; В этом случае вам не придется мучиться с установкой воздуховода. Вместо этого вы можете приобрести новую вытяжку без воздуховодов.

В Proline Range Hoods есть десятки вытяжек профессионального качества с рециркуляцией. Вытяжка Proline — это красивое и функциональное обновление вашей кухни.

Просмотрите наши вытяжки без воздуховодов ниже.

Должна ли вытяжка выходить наружу?

Идеально для вентиляции вытяжки наружу. Вытяжки с воздуховодом намного эффективнее, мощнее и долговечнее, чем вытяжки без воздуховода. Но это не обязательно. Вы также можете приобрести вытяжку без воздуховода, которая пропускает воздух через угольные фильтры и рециркулирует его обратно на кухню. Иногда такая вытяжка идеальна, если у вас нет места для воздуховодов. Это зависит от вашей кухонной обстановки, но всегда выбирайте вытяжку с вытяжкой над вытяжкой без воздуховода.

Моя вытяжка не поставлялась с инструкциями. Мы не знаем, как его установить.

Если ваша вытяжка не поставляется с инструкциями, позвоните производителю и попросите инструкции или посетите его веб-сайт. Вы также можете посмотреть это видео о том, как установить вытяжку.

У нас есть много обучающих видео, которые вы можете найти здесь. Если это не поможет, ознакомьтесь с нашим руководством по установке.

Я обновляю кухню, и мне нужно заменить старую вытяжку Fasco.Какой тип вытяжки будет совместим с моим существующим воздуховодом?

Обратитесь к производителю, чтобы узнать размер воздуховода заменяемой вытяжки. Он должен соответствовать размеру воздуховода вытяжки Fasco. В противном случае у вас может получиться слишком маленький воздуховод. Тогда воздуху будет трудно выйти за пределы вашего дома. Мы рекомендуем заменить старую вытяжку на вытяжку того же CFM. Таким образом, воздух будет плавно выходить за пределы вашего дома.

Краткое содержание

На этом завершается наша статья об установке вытяжки, если воздуховода не существует.Независимо от того, устанавливаете ли вы вытяжку с воздуховодом или без нее, мы надеемся, что это помогло вам без проблем завершить установку.

Если у вас есть какие-либо вопросы, не стесняйтесь позвонить нам и поговорить с одним из наших агентов по обслуживанию клиентов или техническим специалистом по телефону (877) 901 — 5530.

Если вы хотите узнать больше о вытяжках и вытяжках установки, ознакомьтесь с другими нашими статьями ниже.

Статьи по теме

Среднее время и стоимость установки вытяжки

Как установить вентиляционную вытяжку

Как установить потолочную опорную балку для островной вытяжки

Насколько сложно установить вытяжку, если ни одна из есть воздуховоды или вентиляция с крыши?

В этой ситуации вы можете установить два типа вытяжек: вытяжку без воздуховода и вытяжку с воздуховодом.

Бесканальная вытяжка не требует воздуховодов; Он рециркулирует воздух обратно на кухню через угольные фильтры. Эти вытяжки можно без проблем установить за пару часов или даже быстрее.

Посмотрите наше видео ниже, чтобы узнать, как установить вытяжку без воздуховода.

Если вы предпочитаете вытяжку с вытяжкой и у вас нет воздуховодов или вентиляции на крыше, наймите профессионала для установки воздуховодов.Установка воздуховодов — сложный проект для самостоятельной работы, и в случае неудачной установки это может стоить вам времени и денег.

Хотя установка воздуховодов сложна, мы можем облегчить вашу работу с помощью некоторых полезных советов по установке.

Как установить воздуховод — 9 полезных советов

Прежде чем вырезать отверстия в доме, составьте план.

Как только вы начнете пилить стену, вы не сможете точно собрать эту стену — во всяком случае, это непросто. Поэтому жизненно важно определить, где может проходить ваш воздуховод.На всем участке воздуховода у вас не должно быть гигантских шпилек — кроме того, если вы наткнетесь на электрические провода или другую проводку, ваш воздуховод не сможет пройти через эту область. Вам нужно будет найти для этого другой путь. В идеале воздуховод должен беспрепятственно выходить за пределы дома.

Вы можете провести его через стену или потолок, о чем мы поговорим ниже.

Прежде чем вырезать дыры в доме, решите, где установить вытяжку.

Одна из первых задач, которую вам нужно выполнить, — это ответить на следующий вопрос: следует ли пропускать вытяжку через стену или крышу? Это, скорее всего, будет определять местоположение вашего диапазона.Если у вас есть выбор относительно того, где проложить воздуховод, спросите себя, где путь наименьшего сопротивления? Каков кратчайший путь наружу, не перекрытый никакими проводами или другими препятствиями?

Некоторые вытяжные колпаки могут быть установлены только с одним типом воздуховодов. Вытяжка островного типа должна выходить через потолок, в то время как настенные вытяжки могут выходить через стену или потолок, в зависимости от конфигурации вашей кухни.

Используйте жесткие воздуховоды.

Чтобы получить максимальную отдачу от вытяжки, установите ее с жесткими воздуховодами.Этот материал намного прочнее гибкого воздуховода, который, скорее всего, вызовет у вас проблемы в течение первого года после установки.

Для получения дополнительной информации о выборе правильного воздуховода для вытяжки, ознакомьтесь с этой статьей.

Оставьте расстояние 18 дюймов между коленями.

Следующие несколько советов направлены на максимальное повышение эффективности вашей вытяжной вытяжки. Оставьте 18 дюймов прямого участка воздуховода между каждым изгибом, чтобы уменьшить сопротивление внутри воздуховода.

Когда колена расположены слишком близко друг к другу, на стыках может скапливаться смазка, что снижает эффективность вытяжки. Кроме того, каждый изгиб добавляет сопротивление системе воздуховодов, поэтому воздух замедляется.

Фактически, он может не выйти за пределы вашего дома, что может привести к обратному черчению. Обратное вытягивание происходит, когда недостаточно мощности для вывода воздуха из кухни наружу. В результате кулинарный дым просачивается обратно на кухню, а не выходит за пределы вашего дома.

Первое колено должно находиться на расстоянии не менее 18 дюймов от вытяжки.

Важно оставлять пространство не только между локтями, но и от верхней части капюшона до первого локтя. В противном случае со временем в локтевом суставе будет скапливаться большое количество смазки, что резко снизит эффективность вытяжного колпака.

Используйте не более двух колен.

Чтобы ваша вытяжка работала максимально эффективно, используйте в воздуховоде не более двух колен. Более двух локтей просто слишком большое сопротивление, и воздух не будет плавно выходить наружу.

В идеале, пока вы обслуживаете фильтры вытяжки, вам не нужно чистить воздуховод вытяжки. Более двух локтей отрицательно влияют на воздушный поток, еще больше нагружая двигатель вытяжки. Кроме того, может накапливаться смазка, и вам, возможно, придется заплатить за обслуживание воздуховода.

Очистка воздуховодов — это узкоспециализированная область, поэтому она может быть дорогостоящей. Если вы будете следовать этим советам по установке, вы будете в хорошей форме.

Установите не более 30 футов воздуховода.

Наш последний совет по самой системе воздуховодов касается длины. Подобно использованию слишком большого количества локтей, слишком длинный воздуховод увеличивает сопротивление. Конечная цель — обеспечить удаление всех нежелательных загрязняющих веществ за пределы дома, поэтому не забудьте установить 30 футов или меньше для ваших воздуховодов.

Для получения дополнительной информации об установке воздуховодов ознакомьтесь с нашим полным руководством здесь.

Купите заглушку на стену или крышу.

Настенная или потолочная крышка — это надежный вариант для поддержания ваших воздуховодов в отличном состоянии на протяжении всего срока службы вытяжки.

Если вы выпустили вытяжку через наружную стену, подумайте о покупке настенной крышки. Или, если вы выпустили вытяжку через потолок, купите крышечку на крышу. Это предотвратит попадание крупного мусора и мелких животных внутрь воздуховода, что может значительно снизить эффективность вытяжки в долгосрочной перспективе.

По этой ссылке мы исследовали и рассмотрели четыре из лучших крышек на рынке.

Установить демпфер.

Заслонка похожа на колпак крыши тем, что препятствует попаданию грязи и мусора в воздуховод.Основное различие между обратным клапаном и крышкой состоит в том, что обратный клапан находится внутри воздуховода.

Демпфер не только защищает от мусора, но и предотвращает обратную тягу. Другими словами, это предотвратит попадание воздуха в воздуховод обратно в ваш дом. Обратный клапан представляет собой вентиляционное отверстие из нержавеющей стали, которое открывается, когда вытяжка работает, чтобы позволить воздуху выходить наружу, и закрывается, когда ваша вытяжка выключена.

При установке любой вытяжки в жилом помещении мы настоятельно рекомендуем демпфер вытяжки.Чтобы узнать больше о том, почему, ознакомьтесь с нашим полным руководством.

Чем выше CFM, тем больше воздуховод.

Последний совет касается размера воздуховода. При вытяжке с диапазоном 400 кубических футов в минуту установите воздуховод диаметром 4 дюйма. Между 600-900 куб. Фут / мин установите 6-дюймовый воздуховод. Между 900 и 1200 кубометров в минуту используйте воздуховод диаметром 8 дюймов. И, наконец, при 1200 кубических футах в минуту или более установите воздуховод диаметром 10 дюймов.

Вы всегда можете использовать воздуховоды большего размера; Самый важный совет заключается в том, что слишком маленькие воздуховоды будут забивать воздух, и ваша вытяжка не будет работать эффективно.

Если вам интересно узнать больше, мы подробно поговорим о размере воздуховода в этой статье.

Где купить вытяжку без воздуховода или с рециркуляцией

Возможно, вам не понадобится вытяжка с воздуховодом; В этом случае вам не придется мучиться с установкой воздуховода. Вместо этого вы можете приобрести новую вытяжку без воздуховодов.

В Proline Range Hoods есть десятки вытяжек профессионального качества с рециркуляцией. Вытяжка Proline — это красивое и функциональное обновление вашей кухни.

Просмотрите наши вытяжки без воздуховодов ниже.

Должна ли вытяжка выходить наружу?

Идеально для вентиляции вытяжки наружу. Вытяжки с воздуховодом намного эффективнее, мощнее и долговечнее, чем вытяжки без воздуховода. Но это не обязательно. Вы также можете приобрести вытяжку без воздуховода, которая пропускает воздух через угольные фильтры и рециркулирует его обратно на кухню. Иногда такая вытяжка идеальна, если у вас нет места для воздуховодов. Это зависит от вашей кухонной обстановки, но всегда выбирайте вытяжку с вытяжкой над вытяжкой без воздуховода.

Моя вытяжка не поставлялась с инструкциями. Мы не знаем, как его установить.

Если ваша вытяжка не поставляется с инструкциями, позвоните производителю и попросите инструкции или посетите его веб-сайт. Вы также можете посмотреть это видео о том, как установить вытяжку.

У нас есть много обучающих видео, которые вы можете найти здесь. Если это не поможет, ознакомьтесь с нашим руководством по установке.

Я обновляю кухню, и мне нужно заменить старую вытяжку Fasco.Какой тип вытяжки будет совместим с моим существующим воздуховодом?

Обратитесь к производителю, чтобы узнать размер воздуховода заменяемой вытяжки. Он должен соответствовать размеру воздуховода вытяжки Fasco. В противном случае у вас может получиться слишком маленький воздуховод. Тогда воздуху будет трудно выйти за пределы вашего дома. Мы рекомендуем заменить старую вытяжку на вытяжку того же CFM. Таким образом, воздух будет плавно выходить за пределы вашего дома.

Краткое содержание

На этом завершается наша статья об установке вытяжки, если воздуховода не существует.Независимо от того, устанавливаете ли вы вытяжку с воздуховодом или без нее, мы надеемся, что это помогло вам без проблем завершить установку.

Если у вас есть какие-либо вопросы, не стесняйтесь позвонить нам и поговорить с одним из наших агентов по обслуживанию клиентов или техническим специалистом по телефону (877) 901 — 5530.

Если вы хотите узнать больше о вытяжках и вытяжках установки, ознакомьтесь с другими нашими статьями ниже.

Статьи по теме

Среднее время и стоимость установки вытяжки

Как установить вентиляционную вытяжку

Как установить потолочную опорную балку для островной вытяжки

Насколько сложно установить вытяжку, если ни одна из есть воздуховоды или вентиляция с крыши?

В этой ситуации вы можете установить два типа вытяжек: вытяжку без воздуховода и вытяжку с воздуховодом.

Бесканальная вытяжка не требует воздуховодов; Он рециркулирует воздух обратно на кухню через угольные фильтры. Эти вытяжки можно без проблем установить за пару часов или даже быстрее.

Посмотрите наше видео ниже, чтобы узнать, как установить вытяжку без воздуховода.

Если вы предпочитаете вытяжку с вытяжкой и у вас нет воздуховодов или вентиляции на крыше, наймите профессионала для установки воздуховодов. Установка воздуховодов — сложный проект для самостоятельной работы, и в случае неудачной установки это может стоить вам времени и денег.

Должна ли вытяжка выходить наружу?

Идеально для вентиляции вытяжки наружу. Вытяжки с воздуховодом намного эффективнее, мощнее и долговечнее, чем вытяжки без воздуховода. Но это не обязательно. Вы также можете приобрести вытяжку без воздуховода, которая пропускает воздух через угольные фильтры и рециркулирует его обратно на кухню. Иногда такая вытяжка идеальна, если у вас нет места для воздуховодов. Это зависит от вашей кухонной обстановки, но всегда выбирайте вытяжку с вытяжкой над вытяжкой без воздуховода.

Среднее время и стоимость установки вытяжки

Сколько стоит установка вытяжки?

Компания Proline Range Hoods имеет большой опыт установки вытяжек на протяжении многих лет. Однако мы не рекомендуем и не рекомендовать установщикам нашим клиентам. Мы строго производим вытяжки профессионального качества и продаем их по ценам выше справедливых.

Вытяжка из нержавеющей стали — отличный первый шаг для улучшения дома, но прежде чем люди решатся, один из вопросов, который они часто задают:

«Сколько я должен заплатить подрядчику за установку вытяжки?»

В общем, планируйте примерно от 200 до 500 долларов в зависимости от сложности вашей установки.

Сюда входят трудозатраты на установку нового вентиляционного колпака, а не включает детали , добавление или изменение воздуховодов или электромонтажные работы.

В среднем планируйте платить около 85 долларов в час плюс командировочный сбор в размере от 50 до 100 долларов за установку новой вытяжки.

Ниже вы найдете стоимость установки вытяжки, основанную на средних показателях по стране для различных типов вытяжек и установщиков.

У вас может быть больше или меньше времени и затрат по разным причинам.Но, надеюсь, эти советы послужат вам отправной точкой.

Вентиляционные вытяжки под шкафом

Установка большинства моделей вытяжек под шкафом стоит от 200 до 400 долларов. Обычно они требуют от 1,5 до 2,5 часов работы по установке в зависимости от размера и количества требуемых опор.

Как правило, чем больше вытяжка, тем больше времени отводится на установку.

Для стандартной 30-дюймовой вытяжки под шкафом с производительностью 900 куб. Футов в минуту и ​​для одного выпускного воздуховода от 7 до 8 дюймов требуется 1 штука.5 часов рабочего времени. Большинство домовладельцев легко может выполнить эту установку за такой промежуток времени.

В то время как вытяжка под шкаф с диагональю 42 дюйма с двумя воздуходувками может занять около 2,5 часов. Но это все еще вполне выполнимо для среднего домовладельца.

Многие домовладельцы на сегодняшних высокопроизводительных кухнях размещают большую вытяжку под шкафом на стене и устанавливают большие крышки дымохода, доходящие до потолка. Эти временные и ценовые оценки не включают в себя большие накладки на дымоход или другие работы по индивидуальному заказу.

Также обратите внимание, что эти оценки предполагают, что воздуховоды существуют и размещены должным образом, и что электрическая энергия уже доступна в нужном месте.

Как установить вытяжку под шкаф?

Посмотрите видео Proline о том, как установить вытяжку под шкафом.

Примечание: Эта модель снята с производства, но процесс установки очень похож для всех моделей под шкафом.

Настенные вытяжки

Средняя стоимость установки настенной вытяжки на потолке высотой от восьми до девяти футов составляет от 50 до 100 долларов.Для установки этих вытяжек требуется от 1,5 до 2 часов, что зависит от модели. В целом эти модели самые простые и наименее дорогие в установке.

Типичная вытяжка для настенного монтажа включает в себя главный блок управления, в котором находится локальный вентилятор, освещение и некоторый тип фильтра. После того, как главный блок управления прикреплен к стене, подсоединяется воздуховод и устанавливается крышка воздуховода или «дымоход» вытяжки.

Большинство настенных вытяжек или вытяжек могут быть легко установлены большинством домовладельцев с помощью всего нескольких простых инструментов.

Примечание: В зависимости от высоты потолка вам может потребоваться удлинитель дымохода для настенной вытяжки. Чтобы узнать больше о удлинении дымохода, нажмите здесь.

Как установить настенную вытяжку?

Пошаговое руководство по установке настенной вытяжки смотрите в видео ниже. Это видео не относится ко всем настенным вытяжкам, но процесс установки очень похож. Если у вас есть вопросы по установке, позвоните нам по телефону (877) 901-5530.

Островные вытяжки

Средняя стоимость установки островных вытяжек составляет в среднем от 300 до 500 долларов. Эти вытяжки требуют наибольшего времени на установку: от 1,5 до 3 часов для моделей меньшего размера.

В некоторых случаях вам потребуется не менее 3-4 часов и дополнительный человек для установки большей островной вытяжки.

Мы советуем посмотреть видео по установке любого типа кухонной вытяжки. Если вы не можете найти свою точную модель, поищите похожие модели.Некоторые модели установить проще, чем другие.

Вытяжки Island устанавливаются через крышу. Стоимость установки вытяжки через крышу будет выше, чем установка через боковую стену.

Во многих случаях вы можете сэкономить деньги на установке вытяжки островного типа, помогая подрядчику повесить агрегат. Как правило, это единственный раз, когда вам понадобится вторая пара рук, чтобы поднять, установить и закрепить новую вытяжку. Среднестатистический домовладелец «сделай сам» должен иметь возможность установить островную вытяжку за несколько часов.

Как установить островную вытяжку?

В отличие от других типов вытяжных колпаков, вставки легко устанавливаются. Для этого нужно всего четыре шага; узнать больше здесь.

Примечание. Для вставок требуются воздуховоды, поэтому, если они не установлены на вашей кухне, вам нужно будет связаться с местной компанией, занимающейся системами отопления, вентиляции и кондиционирования воздуха, или строителем, чтобы установить воздуховоды.

Вставки вентиляционного колпака

В отличие от других типов вентиляционных колпаков, вставки могут быть легко установлены. Для этого нужно всего четыре шага; узнайте больше здесь или посмотрите наше видео ниже.

Примечание. Для вставок требуются воздуховоды, поэтому, если они не установлены на вашей кухне, вам нужно будет обратиться в местную компанию по ОВКВ или к строителю, чтобы установить воздуховоды.

Должна ли вытяжка выходить наружу?

№; вытяжные шкафы не должны выходить наружу. Есть два основных способа, которыми вытяжка или вытяжка работают или отводят воздух от плиты.

Первый способ — выдувать воздух через верх вытяжки на кухню, чтобы он рециркулировал по всей комнате.Вытяжки такого типа могут поместиться на острове, у стены или под шкафом. Их называют бесканальными или рециркуляционными вытяжками .

Другой способ — полностью удалить воздух, пары и дым из комнаты на улицу через воздуховоды. Эти вытяжные колпаки называются вытяжными колпаками .

Некоторые вытяжные колпаки называются трансформируемыми, поскольку их можно устанавливать как без воздуховодов, так и с воздуховодами.

Время и стоимость установки вытяжного шкафа без воздуховода

За установку вытяжки без воздуховода можно рассчитывать заплатить от 100 до 300 долларов.

Вытяжки без воздуховодов чаще всего устанавливаются над электрическими варочными панелями или вытяжками, которые находятся в квартирах или кондоминиумах (где дополнительные воздуховоды либо не установлены, либо не могут быть установлены).

В вытяжках без воздуховодов используется угольный фильтр для улавливания загрязнений и фильтрации воздуха. Этот фильтр требует замены примерно через 120 часов приготовления или каждые три-шесть месяцев (в зависимости от того, насколько интенсивно используется варочная панель или плита).

Вытяжки без воздуховодов установить проще, поскольку, как следует из названия, они не требуют наличия воздуховодов.На их установку обычно уходит от одного до трех часов. Установка вытяжки без воздуховода также обойдется дешевле, потому что вам не придется платить за воздуховод.

Время и стоимость установки вытяжки с вытяжкой

Стоимость установки вытяжки с вытяжкой сильно варьируется в зависимости от размера вытяжки. Он может варьироваться от 100 до 1000 долларов.

Установка вытяжного шкафа может занять до четырех часов. Цена, скорее всего, будет увеличиваться в зависимости от объема работы. Вытяжки большего размера и воздуховоды большего размера обычно занимают больше времени и стоят дороже, но каждый случай меняется.

Примечание: Некоторые люди предпочитают выпускать воздух на чердак или между балками в своем доме. Это никогда не бывает идеальным. Если воздух выходит на чердак, вытяжка остается в вашем доме, что может привести к ухудшению качества воздуха в помещении. Для вашего здоровья и безопасности мы всегда рекомендуем выпустить воздух из вытяжки или вытяжки прямо на улицу.

Стоимость установки коммерческой вытяжной вытяжки

Если у вас есть ресторан, вам, вероятно, понадобится коммерческая вытяжка.

Вытяжные кожухи для коммерческих помещений намного мощнее кожухов для жилых помещений. Они сконструированы так, чтобы выдерживать более сильную жару, и в них предусмотрены меры пожарной безопасности, обеспечивающие постоянную безопасную рабочую среду.

Установка вытяжного колпака для коммерческого использования обойдется в тысячи долларов. Как и в случае с вытяжками для жилых помещений, установка более крупных вытяжек будет стоить дороже.

Стоимость установки сильно различается в зависимости от того, где вы находитесь, поэтому мы рекомендуем вам запросить ценовое предложение у вашего подрядчика или монтажной компании.

Здесь, в Proline, мы рекомендуем Eastbay Restaurant Supply и Rochester Restaurant Supply для ваших коммерческих нужд по установке вытяжек.

Устанавливают ли электрики вытяжки?

Некоторые электрики могут устанавливать вытяжки, но мы рекомендуем вам найти подрядчика или строителя с некоторым опытом установки кухонных приборов для установки вытяжки. Электрик может выполнить монтаж электропроводки для вытяжки после ее установки, но это необходимо только в редких случаях.Большинство вытяжек поставляются с удлинителями, и все, что вам нужно сделать, это подключить их к стене.

Некоторые люди предпочитают устанавливать вытяжку самостоятельно, что также является отличным вариантом. Обратитесь к видео выше, если вы хотите установить вытяжку самостоятельно. Или посмотрите другие обучающие видео на этой странице.

Вот и все, что вам нужно для расчета среднего времени и стоимости установки вытяжки. Надеюсь, вы нашли эту информацию полезной.

Если вам нужна дополнительная помощь, позвоните нам по телефону (877) 901-5530.Удачи в установке вытяжки!

Статьи по теме

Что такое сон и как он применяется к вытяжкам?

Сколько кубических футов в минуту мне нужно для вытяжки?

Руководство по выбору размеров воздуховода вытяжки

Сколько стоит установка вытяжки?

Как правило, вы планируете потратить от 200 до 500 долларов в зависимости от сложности вашей установки.

Сюда входят затраты на рабочую силу по установке нового вентиляционного колпака и не включают детали, добавление или изменение воздуховодов или электромонтажные работы.

В среднем планируйте платить около 85 долларов в час плюс командировочный сбор в размере от 50 до 100 долларов за установку новой вытяжки.

Должна ли вытяжка выходить наружу?

№; вытяжные шкафы не должны выходить наружу. Есть два основных способа, которыми вытяжка или вытяжка работают или отводят воздух от плиты.

Первый способ — выдувать воздух через верх вытяжки на кухню, чтобы он рециркулировал по всей комнате. Вытяжки такого типа могут поместиться на острове, у стены или под шкафом.Их называют бесканальными или рециркуляционными вытяжками .

Другой способ — полностью удалить воздух, пары и дым из комнаты на улицу через воздуховоды. Эти вытяжные колпаки называются вытяжными колпаками .

Некоторые вытяжные колпаки называются трансформируемыми, поскольку их можно устанавливать как без воздуховодов, так и с воздуховодами.

Устанавливают ли электрики вытяжки?

Некоторые электрики могут устанавливать вытяжки, но мы рекомендуем вам найти подрядчика или строителя с некоторым опытом установки кухонных приборов для установки вытяжки.Электрик может выполнить монтаж электропроводки для вытяжки после ее установки, но это необходимо только в редких случаях. Большинство вытяжек поставляются с удлинителями, и все, что вам нужно сделать, это подключить их к стене.

Установка вытяжки — все, что вам нужно знать

Ваша кухня — уникальное место в вашем доме. Ни одна другая комната, кроме ванной комнаты, не подвержена таким резким колебаниям влажности и температуры.

Вы можете подумать, что влажность на кухне — это нормально, и это так, но ее нужно контролировать.Если влага не выходит из кухни, это может вызвать плесень и целый ряд других проблем.

Лучшим способом контроля влажности воздуха и водяного пара является установка вытяжного устройства.

Вы, конечно, можете просто открыть окно, но это не всегда практично. Если на улице очень холодно, а на вашей кухне тепло и красиво, вам может быть больно открывать окно.

Безусловно, открытое окно в летние месяцы — приятное дополнение к любой горячей кухне.Однако лучший и наиболее полный способ удалить влагу из воздуха на кухне — это установить вытяжку.

Вытяжка может удалять водяной пар и влажный воздух и заменять его свежим чистым воздухом. Если вы никогда раньше не устанавливали вытяжку, вам повезло, потому что эта статья — об установке вытяжки!

Кто может установить вытяжку?

Установить вытяжку может каждый, кто хорошо разбирается в технике «сделай сам».Вам понадобятся базовые навыки работы с электричеством и уметь обращаться с дрелью.

Если вам неудобно устанавливать вытяжку, не делайте этого. Помните, вытяжка становится неотъемлемой частью вашей кухни. Если вы не установите его правильно (например, он шаткий), вам и вашему партнеру придется смириться с этим.

Итак, если вы не уверены, что сможете установить вытяжку, обратитесь к профессионалу. Если вы уверены, что у вас есть навыки самостоятельной установки вытяжки, читайте дальше, уважаемый читатель.

Перед установкой

Мы понимаем, что не все вытяжки одинаковы, и нам практически невозможно угадать, какую вытяжку вы планируете правильно установить в своем доме.

Итак, в этой статье мы поговорим о вытяжке в стиле дымохода. Это одна из наиболее распространенных вытяжек на рынке, поэтому велика вероятность, что вы установите именно такую ​​вытяжку на кухне.

Для вытяжки этого типа нам нужно просверлить большое отверстие в стене дома.Первым делом проверьте внешнюю стену и убедитесь, что ей ничего не мешает.

В некоторых домах газовые магистрали проходят вдоль стены с внешней стороны участка. Если это ваш случай, зарегистрированный инженер Gas Safe должен будет перевезти его за вас.

Вам также нужно будет пробежать по внутренней стене, чтобы узнать, есть ли там трубы, кабели или стойки. Для этого можно использовать специально разработанный детектор.

Это действительно быстро, и использование детектора намного лучше, чем их поиск с помощью массивного сверла, которое вы скоро будете использовать!

Разметка — самый важный шаг в любом проекте DIY!

Теперь нам нужно отметить положение нашей новой вытяжки.К счастью, есть минимальная и максимальная высота, чтобы упростить задачу:

Для газовой плиты минимальная высота вытяжки составляет 650 мм (65 см) от поверхности варочной панели. Максимальный — 800 мм (80 см).

Для электромобиля минимальный размер составляет 550 мм (55 см), а максимальный — также 800 мм (80 см).

Используя эти правила, теперь вы можете определить, где вы хотите разместить вытяжку на стене. Однако есть хорошее правило: дымоход вытяжки должен доходить до потолка на кухне.

В большинстве вытяжек должно быть достаточно места для секции дымохода, и она должна находиться в пределах минимального и максимального диапазона высоты.

Теперь вам нужно отметить стену по обе стороны от плиты, чтобы установить правильную высоту вытяжки. Возьмите карандаш и измерьте размер своей столешницы. Столешница должна быть ровной. Если это не так, воспользуйтесь прокладкой, чтобы приподнять один конец уровня, пока поверхность не станет ровной.

Затем с помощью рулетки и уровня сделайте отметки на желаемой высоте.Затем соедините эти отметки вместе. Итак, это высота вытяжки. Теперь нам нужно убедиться, что вытяжка находится в центре плиты.

Для этого измерьте вашу плиту (ширину) и половину этого числа. Затем поместите рулетку на стене между отметками и сделайте небольшую отметку. Затем, снова используя спиртовой уровень на столешнице, определите эту отметку, убедившись, что она ровная и вертикальная.

Пока мы проводим разметку, также измерьте ширину капюшона и разделите ее на два.Сделайте небольшую отметку на капюшоне (сзади), чтобы найти его центр. Это поможет мгновенно выстроить все в линию.

Измерьте, измерьте и отметьте точки крепления

Когда дело доходит до маркировки точек крепления вытяжки, каждый производитель использует свой собственный метод и разрабатывает собственные крепления и кронштейны. Это означает, что, к сожалению, мы не можем помочь вам в этом.

Тем не менее, мы можем сказать вам о важности измерения, проверки, повторного измерения и чтения инструкций.

Прежде чем приступить к работе с дрелью, убедитесь, что карандашные отметки находятся в правильном месте. Поднесите вытяжку к стене и попросите кого-нибудь посмотреть, правильно ли он выглядит.

У большинства вытяжек типа «дымоход» есть кронштейны, удерживающие секцию дымохода, и вытяжка надежно привинчивается к стене.

Итак, эта деталь очень похожа, например, на подвешивание кронштейна для телевизора. Тем не менее, не торопитесь, измеряя положения этих точек крепления. Карандашные линии можно стереть или закрасить, кровавой дыры в стене быть не может.

Время высверливать точки крепления

Теперь, когда вы предложили вытяжку и она отлично смотрится с отмеченными вами точками крепления, пришло время их высверлить. В инструкции производителя должно быть указано, какой размер сверла вам следует использовать, но обычно это 6 или 8 мм.

Если вы сверляете кирпичную кладку, вам понадобится сверло по камню. Если вы сверляете гипсокартон, вы можете использовать стандартное сверло, но вам нужно будет проверить, подходят ли крепления для гипсокартона.

Просверлите отверстия. Если вы просверливаете кирпичную кладку, проверните сверлом несколько раз, это избавит от пыли (и попадет на плиту, мы скоро к этому вернемся). Когда отверстия будут просверлены, установите дюбели в соответствии с инструкциями.

Тестовая посадка

Пришло время полюбоваться вашим тяжелым трудом, выпить чашку чая и приготовиться просверлить большую дыру в стене вашего дома.

Установите вытяжку и наслаждайтесь всей славой королевы или короля DIY.Разве это не здорово? Вы молодцы! Пока вы любуетесь своей красивой работой, посмотрите, где верх воздуховода выходит из вытяжки.

Оттуда вы увидите, где вам нужно проложить дополнительный воздуховод за пределы вашего участка, и отметьте, где нужно просверлить отверстие.

Теперь, чтобы удалить воздух из кухни, у вас есть два варианта:

Над стеной и над потолком

Это хороший выбор для бунгало. Воздуховод будет идти от вытяжки к потолку и в чердак.Затем он может стекать по стеновой плите и выходить через потолок.

Сквозь стену

Однако для большинства домов отверстие должно быть в стене вашего дома. Это соединит воздуховод с вентиляционным отверстием снаружи вашего дома и удалит влагу. Этот метод мы рассмотрим ниже.

Бурение отверстия

В идеале вентиляция должна производиться по прямой линии. Это означает, что воздух и пары будут вытесняться из вашей кухни наиболее эффективным способом.Вот почему просверливание отверстия в стене часто дает наилучшие результаты.

Некоторые производители вытяжек предоставляют шаблон, который можно использовать для отметки местоположения отверстия. Если у вас есть этот шаблон, отметьте точное место. Если вы этого не сделаете, ознакомьтесь с инструкциями производителя, чтобы узнать размер необходимого отверстия. Обычно это 120 мм (12 см) или 150 мм (15 см).

Вам нужно сделать отметки для обоих размеров секции дымохода на стене, а затем найти центр этих отметок.Затем измерьте расстояние от верха вытяжки где-то между 400 мм (40 см) и 600 мм (60 см).

Опять же, инструкции производителя являются ключом к определению точного места просверливания отверстия. Сделайте отметку, и теперь вы знаете точное место для вентиляционного отверстия.

Отметив вентиляционное отверстие, снимите все крепления капота и отложите их в сторону. Чтобы просверлить отверстие, вам понадобится алмазная коронка, которую часто называют кольцевой пилой.

Эти биты бывают разных размеров, и есть несколько стилей для разных материалов.Убедитесь, что вы покупаете кольцевую пилу, предназначенную для сверления кирпичной кладки.

Как вы понимаете, для работы этого сверла нам понадобится мощная дрель. Для этой работы лучше всего использовать дрель SDS. Если у вас нет сверла SDS, вы можете арендовать его за небольшую плату. Стоит взять напрокат дрель SDS, поскольку у обычной дрели просто не будет мощности для этого применения.

Непосредственно перед тем, как начать сверление, удалите все, что вы не хотите покрывать пылью, и накройте все, что вы не можете удалить, прикрыть пылезащитным листом.

Теперь, когда у вас есть сверло подходящего размера и достаточно мощное сверло, пришло время сверлить. Примите удобное положение и поместите центр сверла на сделанную вами ранее отметку. Начинайте сверление медленно и осторожно.

Не торопитесь просверливать это отверстие и держите сверло как можно ровнее. Нет необходимости толкать сверло с большим усилием, это просто затупит сверло. По сути, все, что вы делаете, — это удерживаете сверло в правильном положении, пока оно выполняет свою работу.

Когда вы пройдете через стену примерно 20 мм (2 см), небольшое сверло в центре кольцевой пилы должно прорваться сквозь стену снаружи. Если да, используйте эту отметку, чтобы начать сверление снаружи. Это делает отверстие намного более чистым, чем сквозное отверстие с одной стороны.

Установите вентиляционное отверстие и воздуховод

Просверлив отверстие, вы можете установить воздуховод и вентиляцию. В большинстве случаев в комплекты вытяжки входит все необходимое для этого.

Если нет, то в большинстве случаев вам понадобятся вентиляционный и воздуховодный шланг 100 мм, и они широко доступны. Фактически, в большинстве магазинов DIY есть комплекты для вентиляции вытяжки.

Начните с монтажа внутренней пластины воздуховода. Просто установите его на место, убедившись, что он находится на уровне вашего спиртового уровня, и отметьте монтажные отверстия, как вы это делали с креплениями вытяжки. По отметкам отверстий просверлите отверстия для дюбелей, обычно для этого подойдет 6-миллиметровое сверло по камню.

Перед тем, как установить пластину, вам необходимо прикрепить небольшой отрезок воздуховода, проходящего через стену.Если в вашем комплекте не было креплений для этого, подойдет большая кабельная стяжка. Проденьте трубу через стену, а затем прикрутите внутреннюю пластину на место.

Теперь выйдите на улицу и сделайте то же самое с внешним отверстием. Однако на этот раз вам нужно протянуть воздуховод через стену и обрезать излишки. Не забудьте прикрепить воздуховод к вентиляционному отверстию перед его надежной установкой.

Электрика для вытяжки

Последняя работа по установке вытяжки — ее подготовка к первому путешествию путем подключения к электрике.Это нужно сделать до того, как вытяжка будет окончательно закреплена на стене. Есть два способа подключить вашу новую вытяжку:

Ответвитель с предохранителем: Этот ответвитель снимается с ближайшей розетки или световой цепи и использует распределительную коробку для подачи питания. Для этого потребуется блок с предохранителем на 3 ампера. Например, Существующая цепь> Распределительная коробка> Отвод с предохранителем> Капот.

Вилка и розетка: Вы можете установить новую розетку, которую можно спрятать в секции дымохода вытяжки.Эта розетка может быть отключена от существующей цепи через распределительную коробку. Затем вы можете использовать вилку с предохранителем на 3 ампера и подключить кухонную вытяжку, как любой обычный прибор.

Итак, это самая сложная часть установки вытяжки, поэтому, возможно, стоит привлечь квалифицированного электрика для выполнения этой части установки за вас.

Однако, если вы хотите установить вытяжку самостоятельно и разбираетесь в электрике, вот отличное видео о том, как подключить прямую розетку.Пожалуйста, посмотрите это видео перед выполнением любых электромонтажных работ!

Окончательная установка вытяжки

Когда питание подключено, а вентиляционное отверстие просверлено, пора поставить новую вытяжку на место. На этом этапе вам понадобится ваш помощник, так что крикни ему. Вместе установите вытяжку и секцию воздуховода на стену и совместите точки крепления.

Лучше всего начать с крепления капюшона, так как это самая тяжелая часть, поэтому она может снять некоторый вес с человека, держащего ее.Убедитесь, что все крепления надежно закреплены, и обходите вытяжку и секцию воздуховода, пока все не затянется.

Теперь пора подключить вытяжку к источнику питания. Перед тем, как сделать это, убедитесь, что питание цепи изолировано и ваш новый провод не находится под напряжением. При подключенном питании вытяжки включите цепь и проверьте свет и вентилятор вашей новой вытяжки.

Оба должны работать должным образом, если все электрические работы были выполнены правильно.Все, что вам нужно сделать, это подсоединить последнюю часть воздуховода к верхней части вытяжки. Опять же, использование большой кабельной стяжки значительно упростит эту работу.

После того, как последняя часть воздуховода будет надежно установлена, вы можете установить крышку воздуховода и любоваться своей работой. Крышка воздуховода должна хорошо перекрывать вытяжку, но для этого следуйте инструкциям производителя. Конечно, также убедитесь, что все монтажные кронштейны хороши и надежны.

И все, вы только что установили вытяжку.Протестируйте вентилятор и запустите его при всех настройках мощности, чтобы убедиться, что он работает правильно, и снова проверьте свет. Установить вытяжку не так уж сложно.

Если вы точно измеряете и не торопитесь, у вас будет прекрасная вытяжка, которая предотвратит накопление влаги на вашей кухне.

Будьте осторожны при установке вытяжки. Если вы не уверены в какой-либо части этой установки, обратитесь за помощью или позвоните специалисту. Мы надеемся, что этот взгляд на установку вытяжки оказался полезным.Дополнительные статьи обо всем, что связано с кухней, можно найти на нашем веб-сайте.

Скотт — писатель и заядлый домашний повар. Его страсть к кулинарии началась, когда ему было 10 лет. Скотт профессионально пишет уже более пяти лет и любит совмещать свою страсть к кулинарии с повседневной работой.

Kobe: советы по установке и эксплуатации вытяжки и приемы торговли

Практические правила для любой модели кухонной вытяжки от любого производителя

ВСЕГДА распаковывать и проверять приборы на наличие видимых повреждений сразу же по прибытии
ВСЕГДА переверните кожухи вверх дном и встряхните или выдуйте возможный мусор при транспортировке
ВСЕГДА нанимайте профессионального электрика для проверки и проводки вытяжек
ВСЕГДА устанавливайте ограничитель перенапряжения для защиты панелей управления от колебаний напряжения
ВСЕГДА устанавливайте предохранитель прерывателя замыкания на землю — вытяжки обычно потребляют от 2 до 4 ампер
ВСЕГДА устанавливайте вытяжки на расстоянии 26-30 дюймов от варочной панели, никогда не более 36 дюймов
ВСЕГДА используйте винты и шайбы из нержавеющей стали при установке вытяжки из нержавеющей стали
ВСЕГДА установить отводы на вентиляционной трубе как можно дальше от корпуса вытяжки
ВСЕГДА избегайте резких изгибов на 90 градусов в вентиляционной трубе, если вы можете использовать две 45-х
ВСЕГДА ленту, подушку и стяжную вентиляционную трубу надежно, чтобы избежать любого вибрационного шума
ВСЕГДА используйте оцинкованную одностенную вентиляционную трубу и изолируйте проход через чердак
ВСЕГДА устанавливайте соединительную муфту с резиновым чехлом между концом вентиляционной трубы и концом крыши / стены.
ВСЕГДА лучше всего устанавливать обратные заслонки на конце, а не на корпусе вытяжного кожуха.

TheNaturalHome.com на протяжении многих лет продавала другие марки кухонных вытяжек для профессионального использования, но сейчас мы продаем только Kobe Premium Series . Мы прекратили продавать неоправданно завышенные цены вытяжек «известных брендов», когда они не смогли сравниться с Kobe в параллельном инженерном сравнении. Мы НЕ продаем дешевую китайскую подделку бытовой техники. Kobe доказала свою надежность многолетним опытом работы с клиентами. Производители бытовой техники, как правило, не перечисляют все технические характеристики своей продукции, если не гордятся своими техническими деталями.Не так с Kobe Premium Series … Kobe указывает ВСЕ : низкий уровень шума, состав нержавеющей стали, толщина металла 18 калибра и ФАКТИЧЕСКИЕ реальные показатели CFM в кубических футах в минуту. Вытяжки надежны и протестированы на эксплуатационные характеристики в установленных условиях с двухметровой вентиляционной трубой, имитирующей типичную планировку кухни. Некоторые производители бытовой техники цитируют вводящие в заблуждение номиналы вентилятора CFM , не утруждая себя регулировкой падения CFM Performance после того, как вентилятор установлен в корпусе вытяжки и отработанный воздух проходит через дефлекторные фильтры и выходит в вентиляционную трубу. Надутые 1000 кубических футов в минуту номинальной мощности нагнетателя легко можно преобразовать в производительность менее 800 кубических футов в минуту номинальной производительности . Все вытяжки Kobe проходят испытания на соответствие отраслевым стандартам в реальных условиях установки для получения истинных характеристик. Отраслевой стандарт для газовых варочных панелей — максимум производительности выхлопа ~ 6 кубических футов в минуту на 1000 британских тепловых единиц. Например: диапазон газа с шестью горелками с 15 000 британских тепловых единиц на каждую горелку на варочной панели составляет 90 000 британских тепловых единиц, умноженные на 6 кубических футов в минуту, что соответствует рекомендуемому показателю производительности 540 кубических футов в минуту.Практическое правило для вытяжек профессионального назначения: минимум 600 куб. Футов в минуту при установке стандартной +/- 30 дюймов от варочной панели. Чтобы представить себе 750 кубических футов в минуту … потребуется всего 2 минуты, чтобы вытянуть ВЕСЬ воздух из вашей средней кухни площадью 200 квадратных футов.

Вытяжки Kobe Range разработаны и изготовлены их японской материнской компанией Tosho & Company, Ltd. Tosho & Company, Ltd. занимается продажей качественных товаров в Японии и во всем мире с 1966 года, предлагая такие разнообразные продукты, как детали машин, роскошные автомобили, чистящие средства для индустрии технического обслуживания и, конечно же, вытяжки из нержавеющей стали. Kobe продает в США и Канаду более шестнадцати лет, и их цель всегда заключалась в разработке вытяжек из нержавеющей стали, которые были не только функциональными, но и стильными и экономичными. Результатом их обширных исследований и разработок является серия бесшовных вытяжек из нержавеющей стали с матовой отделкой, которые отличаются коммерческим качеством, элегантными, мощными и ТИХИМИ. Продукция Kobe сертифицирована CSA 221547 в соответствии со стандартами 3812-01 для Канады и классом 3821-81 для U.S. Этот стандарт CSA соответствует требованиям стандарта ANSI / UL 507/705/710 для сертификации электрических вентиляторов, но продукты Kobe не имеют сертификата для коммерческого приготовления пищи согласно UL710. Kobe поставляет только вытяжки для жилых помещений, не сертифицированные Kobe для использования в коммерческих ресторанах. Метрические измерения округлены для справки о размерах в дюймах здесь, поэтому всегда сверяйтесь с отдельными таблицами технических характеристик продукта для точного определения размера, который часто примерно на четверть дюйма меньше: и шириной 47-3 / 4 дюйма, что упрощает установку между шкафами.

Несколько слов о кухонных приборах из нержавеющей стали

При покупке кухонной вытяжки три основных вопроса, связанных с материалами из нержавеющей стали, — это толщина материала, бесшовная конструкция и сталь товарного качества. Две основные марки (серии), используемые в кухонной технике, — это нержавеющая сталь № 304 и № 430. Серия 430 — это наиболее часто используемая нержавеющая сталь, поскольку она лучше изгибается и формуется для получения уникальных форм, а не только для прямых-плоских изгибов металла. И 304, и 430 обладают относительно одинаковой устойчивостью к ржавчине, в том смысле, что вы не заметите никакой разницы в внешнем виде или характеристиках такой прочной вытяжки.С нержавеющей сталью серии 304 труднее работать, отчасти из-за более высокого содержания углерода и более низкого содержания железа. Оба имеют почти одинаковое содержание хрома: 430SS от 16% до 18% и 304SS от 18% до 20%. Калибр Калибр является относительной мерой толщины, и во всех вытяжках Kobe используется самая толстая бесшовная нержавеющая сталь 18-го калибра. Более дешевые марки кухонных вытяжек используют толщину 22, 23 или даже что-то столь же жалкое, как сталь 24-го калибра. Бесшовная конструкция является стандартной практикой для всех вытяжек Kobe с тонко отполированными сварными швами, обеспечивающими чистый, бесшовный вид.Более дешевые бренды склепывают несколько кузовных панелей вместе, позволяя влаге, жирам и грязи просачиваться и накапливаться в трещинах. Проведите исследование, и вскоре вы увидите преимущества вытяжек Kobe Range по качеству, цене и производительности. Используйте только аэрозольные очистители из нержавеющей стали (или WD-40) и не оставляйте их на поверхности слишком долго. Не распыляйте на панель управления и не мочите ее. Избегайте грубых чистящих средств, солевых растворов, дезинфицирующих средств, отбеливателей и других агрессивных чистящих химикатов. Используйте чистые, мягкие тканевые полотенца без ворса и всегда трите шерсть, а не поперек. Это очень важно … трение круговыми движениями или поперек волокон нержавеющей стали приведет к порче поверхности.

Большинство людей используют вытяжку только для случайного появления чрезмерного пара, запаха, дыма или жира, потому что их существующая вытяжка слишком громкая, чтобы работать все время во время готовки. Вытяжки из нержавеющей стали Kobe с их функцией QuietMode ™ достаточно тихие, чтобы работать непрерывно, и оставляются включенными на некоторое время после этого, чтобы удалить остаточное тепло варочной панели. Как гласит их девиз: QuietMode ™: « Так тихо, вы не поверите, что это на !» Kobe имеет многоскоростное управление вентиляторами на всех моделях, так что вы можете получить желаемую производительность, когда вам это нужно.Остерегайтесь диапазона. Производитель заявляет, что вам понадобится вытяжка мощностью 1000 + CFM (кубических футов в минуту) для любой печи — это маркетинговый ход, чтобы продать свою «коммерческую» вытяжку с этой линейкой. Некоторые производители бытовой техники цитируют вводящие в заблуждение номиналы вентилятора CFM , не утруждая себя регулировкой падения CFM Performance после того, как вентилятор установлен в корпусе вытяжки и отработанный воздух проходит через дефлекторные фильтры и выходит в вентиляционную трубу. Надутые 1000 кубических футов в минуту номинальной мощности нагнетателя легко можно преобразовать в производительность менее 800 кубических футов в минуту номинальной производительности .Все вытяжки Kobe проходят испытания в соответствии с отраслевыми стандартами в реальных условиях установки с двухметровой вентиляционной трубой, имитирующей типичную планировку кухни для получения истинных показателей производительности. Это включает в себя установку вытяжки с двухметровой вентиляционной трубкой от выхлопной трубы для имитации реальных условий эксплуатации — чего многие другие производители избегают делать. Отраслевой стандарт для газовых варочных панелей — максимум производительности выхлопа ~ 6 кубических футов в минуту на 1000 британских тепловых единиц. Например: диапазон газа с шестью горелками с 15 000 британских тепловых единиц на каждую горелку на варочной панели составляет 90 000 британских тепловых единиц, умноженные на 6 кубических футов в минуту, что соответствует рекомендуемому показателю производительности 540 кубических футов в минуту. Практическое правило для вытяжек для профессионального использования: минимум 600 куб. Футов в минуту при установке стандартной +/- 30 дюймов варочной панели. Чтобы представить 750 кубических футов в минуту в перспективе … потребуется всего 2 минуты, чтобы вытянуть ВЕСЬ воздух из вашей средней кухни площадью 200 квадратных футов.

Понимание качества фильтровальных систем кухонных вытяжек

При покупке кухонной вытяжки необходимо обратить пристальное внимание на , что происходит со смазкой . Есть веская причина, по которой мы продаем вытяжки только Kobe в розницу — они сконструированы для правильной РАБОТЫ. Дешевые вытяжки имеют множество углов, одним из которых является установка тонких алюминиевых сетчатых экранов, которые позволяют нагретой смазке в фильтре стекать обратно на плиту. Без надлежащей фильтрации излишки жира и влаги попадают в вентиляционную трубу и попадают на крышу или стену вашего дома. Вы никогда не увидите дешевые алюминиевые сетчатые фильтры в ресторане по одной очень веской причине — жир, капающий обратно на плиту, опасен. Kobe решает проблему фильтрации / улавливания жира с помощью центробежных улавливателей жира и / или классических промышленных фильтров с перегородкой из нержавеющей стали.Вертикальные вентиляторы с двумя турбинами на некоторых моделях Kobe создают эффект перевернутого торнадо, который очень эффективен для приготовления больших азиатских блюд с выпуклым днищем и паэльи. Очень эффективное улавливание жира внутри воздуходувки, где воздух, содержащий масло и воду, попадает в корпус вентилятора, заставляя его конденсироваться и стекать в перегородочные фильтры или чаши для сбора жира. Чашечки для сбора жира — это небольшие поддоны, которые можно мыть в посудомоечной машине на верхней полке, установленные за коническими воздухозаборниками, которые вы видите на некоторых моделях.Обычно чистка кухонной вытяжки не происходит изнутри, механических частей, только наружная поверхность, корпус и съемные фильтры, но это возможно с помощью центробежного вентилятора. Снимите сетчатые или перегородочные фильтры, распылите обезжиривающий раствор прямо в воздуходувки, установите фильтры на место, дайте им пропитаться некоторое время, а затем включите минимальную скорость. Обезжириватель будет стекать через систему, обеспечивая промывку водосборных стаканов или перегородок. Соблюдайте традиционные меры предосторожности при работе с бытовыми приборами: отключайте питание устройства при внутренней работе, держите руки чистыми при включенном питании и защищайте лицо и глаза от воздействия чистящих химикатов.Дефлекторные фильтры представляют собой серию перевернутых U-образных «желобов-перегородок», которые охлаждают жирный воздух по мере его прохождения, конденсируя влагу и масло на верхних перегородках и стекая вниз в нижние желоба, где он удерживается до очистки. Коммерческий вид в жилых кухнях вызвал очень высокий спрос на перегородочные фильтры — особенно в газовых плитах с высокой производительностью, где присутствуют сильные жары и пламя. Дополнительное пространство из нержавеющей стали под ним делает внешний вид более профессиональным и индустриальным, придавая любому дизайну кухни более коммерческий вид ресторана.С точки зрения производительности перегородочные фильтры с вентилятором с короткозамкнутым ротором (по сравнению с центробежной турбиной) улавливают немного меньше жира, но разница, вероятно, слишком мала, чтобы ее можно было рассматривать как фактор при выборе модели. Многие клиенты считают перегородочные фильтры преимуществом при очистке, поскольку их можно мыть в посудомоечной машине на верхней полке. Фильтры перегородки можно вынуть из вытяжки и промыть отдельно, вместо того, чтобы обезжиривать всю нижнюю часть корпуса вытяжки.

Заслонки (превенторы обратной тяги) поставляются со всеми вытяжками серии Premium серии Kobe, но рекомендуется снимать этот демпфер обратной тяги с корпуса вытяжки. Устройства для предотвращения сквозняков с закругленными краями (по желанию клиента) лучше всего устанавливать на вентиляционной крышке (концевой заделке), где они могут быть легко очищены и более эффективны. Заслонки являются стандартной практикой в ​​климатических условиях, где клиенты опасаются, что обратный поток воздуха (холодного или горячего) по вентиляционной трубе увеличит расходы на отопление и охлаждение. А также для клиентов, которых беспокоит запах из дренажной трубы. Наиболее распространенный тип заслонки — это заслонка, используемая на вентиляционных отверстиях сушилки. Установление заслонок непосредственно над вентилятором там, где их крайне неудобно заменять и невозможно регулярно чистить, считается инженерным недостатком.В лучшем случае грязные заслонки ограничивают поток воздуха … в худшем случае коррозия и накопление жира в конечном итоге выводят их из строя. Очень важно поддерживать их в хорошем состоянии и смазывать WD-40, особенно любые металлические пружины и петли. Обычной практикой для повышения энергоэффективности является прикрепление вентиляционной трубы к концевой заделке крыши / стены с помощью гибкого резинового соединительного элемента. Необязательно быть муфтой Fernco® или готовой муфтой. Два шланговых зажима и кусок прочного резинового коврика разорвут тепловой контакт между металлом вентиляционной трубы и металлическим или пластиковым наконечником.Рекомендуется изолировать металлическую вентиляционную трубу, когда она проходит через чердак, чтобы предотвратить передачу тепла и холода в корпус вытяжки. Мы не продаем вентиляционные трубы, заглушки, заслонки или фитинги для воздуховодов, поскольку они обычно доступны в любом местном магазине сантехники.

определение размеров и размещение вытяжек для бытовых кухонь

Большинство клиентов покупают вытяжку той же ширины, что и у верхней части диапазона, но дизайнеры все чаще сочетают вытяжки большего размера с духовками меньшего размера. Увеличенная площадь навеса вытяжки обеспечивает лучшую производительность на низких скоростях и придает более профессиональный вид дизайну кухни. Шлейф дыма и пара , распространяющийся по мере отрыва от варочной панели, поэтому установка более широкой вытяжки имеет идеальный функциональный смысл, позволяя более низким скоростям вентилятора более эффективно улавливать отработанный воздух. Хорошее практическое правило для любой газовой или электрической плиты — минимум 50 кубических футов в минуту на квадратный фут варочной панели. Таким образом, для вытяжки шириной 3 фута и глубины 2 фута требуется по крайней мере вытяжки 300CFM, а все вытяжки Kobe без рециркуляции имеют 600 + CFM на максимальной скорости.Вытяжки для жилых помещений традиционно имеют глубину от 19 до 22 дюймов (спереди назад), чтобы можно было наклоняться над плитой, чтобы передняя часть вытяжки не мешала вам, и размещены на расстоянии от 26 до 30 дюймов от верхней границы диапазона для лучшей вытяжной функции. По мере того, как вы удаляетесь намного дальше, чем примерно на 30 дюймов от варочной панели, вытяжка должна работать на все более высоких скоростях, чтобы обеспечить тот же уровень производительности. Kobe предлагает несколько вытяжек UL710 для профессионального использования глубиной 24 дюйма, предназначенных для более «промышленных» жилых помещений, устанавливаемых на расстоянии от 30 до 36 дюймов от варочной панели.Установленная на расстоянии менее 30 дюймов от варочной панели, вытяжка глубиной 24 дюйма будет мешать вашей мобильности на конфорках. Всегда лучше взять немного картона и создать макет вытяжки при ее установке, чтобы не наткнуться на нее, когда вы наклоняетесь, чтобы заняться горшками на заднем плане. Как правило, воздуходувки от 600 до 800 куб. Футов в минуту более чем достаточны при размещении на надлежащем расстоянии от 26 до 30 дюймов от варочной панели и будут намного тише, поскольку вытяжка может хорошо работать при более низких скоростях вентилятора.

общие практические правила для вентиляции кухонных вытяжек

Все вытяжки Kobe включают по крайней мере один двигатель вентилятора, поэтому для их установки не требуются какие-либо дополнительные детали. Заказчик предоставляет собственную вентиляционную трубу и концевую часть на крыше или внешней стене (см. Примечания выше). Поскольку строительные нормы и правила в разных городах разнятся, мы не продаем вентиляционные трубы или части концевых устройств — вы можете найти эти фитинги в местном магазине сантехники. Если местные нормы не требуют иного, установите стандартную одностенную оцинкованную вентиляционную трубу, которая тоньше, чем аналогичная вентиляционная труба для дровяной печи.Хотя гофрированная «гибкая» труба может быть дешевле и легче гнуть, она имеет тенденцию задерживать жир (невозможно очистить) и не так надежна (легко вырывается из отверстий). Обычной практикой для повышения энергоэффективности является прикрепление вентиляционной трубы к концевой заделке крыши / стены с помощью гибкого резинового соединительного элемента. Резиновые соединительные муфты в основном представляют собой кусок резины, который оборачивается вокруг трубы и устанавливается с помощью двух шланговых зажимов, нарушая тепловой энергетический контакт между металлом вентиляционной трубы и металлом концевой части крыши. Рекомендуется изолировать металлическую вентиляционную трубу, когда она проходит через чердак, чтобы еще больше предотвратить передачу тепла и холода вниз в корпус вытяжки.Во всех вытяжках Kobe с настенным креплением используются трехсторонние регулируемые крышки воздуховодов (боковая стена открыта), что позволяет установить изгиб на 90 градусов в вентиляционной трубе и выйти прямо из стены, на которой установлена ​​вытяжка. Некоторые модели уникальны тем, что имеют прямоугольные отверстия для вентиляционных отверстий размером 3-1 / 4 на 10 дюймов сверху И сзади. Верхняя круглая вентиляционная труба диаметром 6 дюймов — лучшая практика для новых установок, но при реконструкции иногда требуется прямоугольная труба. Расположение задней заглушки 3-1 / 4 на 10 дюймов: по центру по ширине капота и примерно в одном дюйме от верхней части корпуса капота до верхней части выбивки 3-1 / 4 на 10 дюймов.Обратите внимание, что прямоугольная вентиляция подходит для небольших расстояний и часто встречается при реконструкции, но круглые вентиляционные трубы кухонной вытяжки намного легче чистить и, как правило, имеют лучшую аэродинамику. В домах, где прямая вертикальная (через крышу) вентиляция невозможна, лучше всего установить серию изгибов под 45 градусов. Когда вы вынуждены устанавливать отводы под прямым углом, избегайте размещения первых 90 в пределах двух футов от вентилятора, избегайте использования более двух 90-х и избегайте горизонтальных участков более двадцати пяти футов. В противном случае снижается эффективность любого вентилятора от любого производителя кухонной вытяжки.Пониженная эффективность (меньше кубических футов в минуту CFM) является функцией аэродинамического сопротивления в трубе — противодавление из-за изгибов и горизонтальных участков вынуждает вентилятор работать с большей нагрузкой при том же CFM. И нет, у нас нет никакой оценки количества потерь CFM на изгиб или прогон, но мы добавим эту информацию, как только сможем ее подтвердить. В конце концов, вы довольствуетесь тем, с чем приходится работать дома … любая вытяжка любого производителя будет иметь точно такие же аэродинамические ограничения.

В линейке вытяжек Kobe используются два типа узлов нагнетателя: горизонтальный с короткозамкнутым ротором и центробежный. Центробежные нагнетатели турбинного типа, как двигатели реактивных самолетов, устанавливаются попарно. Другой — одинарная или двойная беличья клетка, установленная на одной или обеих сторонах одного горизонтального вала двигателя. Оба способны поддерживать профессиональные характеристики с минимальным шумом. Там, где позволяет место в кузове, обычно используются воздуходувки с беличьей клеткой. Двойные беличьи сепараторы на каждой стороне вала / оси поддерживают баланс и помогают предотвратить преждевременный выход подшипников из строя при наличии места.Только низкопрофильный кожух RA38 имеет единственную беличью клетку из-за ограниченного пространства в вентиляционной стойке. Другие модели оснащены обновленными вертикально установленными двухтурбинными вентиляторами для центробежной фильтрации, которые представляют собой передовой подход с низким энергопотреблением и высоким КПД. В то время как некоторые производители используют единую систему вентиляторов для всех вытяжек, Kobe разрабатывает систему вентиляции, которая соответствует потребностям корпуса вытяжки. Плотная конструкция, бесшумные воздуходувки, бесшовная нержавеющая сталь и очень функциональные, легко очищаемые системы фильтрации жира делают линию Kobe уникальной.Вы не увидите на Kobe нефункциональных дешевых алюминиевых сетчатых фильтров или жалких лопастных вентиляторов. Мы надеемся, что вы обнаружите, что вытяжки из нержавеющей стали Kobe отличаются высочайшим качеством, что делает их сегодня наиболее экономически эффективными кухонными вытяжками на рынке. Вы можете найти копию двухлетней гарантии производителя Kobe Range Hood, политику возврата, информацию об обслуживании и доставке на этой странице: Гарантия Kobe Range Hood. Вытяжки Kobe обычно всегда есть в наличии и отправляются на следующий рабочий день, если не указано иное.

как установить вытяжные колпаки на наклонных, соборных и высоких потолках

Уникально видеть, как крышка воздуховода из нержавеющей стали простирается до поверхности наклонного потолка — или намного больше десяти футов ( от пола до потолка). Соборные наклонные и высокие потолки традиционно имеют деревянную рамку «желоба», которая «свешивается» для обеспечения ровной / горизонтальной монтажной поверхности для верхней части крышки воздуховода вытяжки. Дизайнеры используют выемки в качестве архитектурных Focus для всей комнаты, если не для всего дома, как его видят ваши гости.Ваша вентиляционная труба, покрытая камнем, стеклом, потолочной жестью, панелями, плиткой или просто гипсокартоном, проходит через центр желоба. Если вы не стремитесь к индустриальному стилю, «палец» из нержавеющей стали, видимый от пола до 12-футового потолка, может быть сверхмощным «магнитом для глаз». Небольшие выемки (одна рама 2 на 4) отделаны деревом, чтобы соответствовать остальной части комнаты и / или шкафов. Экономичный способ удлинить слишком короткую крышку воздуховода всего на шесть дюймов или более — это окружить верх декоративной деревянной отделкой, плиткой или лепниной, чтобы скрыть любой зазор.

Вытяжки Kobe последнего поколения серии SQB-1 оснащены энергосберегающими светодиодными лампами с низким нагревом. Они доступны с корпусом и стеклом напрямую от Kobe Range Hoods. В более старых моделях вытяжек Kobe серий SQ и SQB использовались двухконтактные галогенные лампы G4 на 10 или 20 ватт 12 вольт «капсульные лампы». Мы не продаем эти галогенные лампы, так как их легко найти в Интернете по цене менее одного доллара за штуку. Две гораздо более старые модели вытяжек Kobe использовали стандартную галогеновую лампу большего размера GU10. Двухконтактные цокольные лампы LED G4 и GU10 доступны для модернизации, но они, как правило, имеют очень низкий световой поток для размера, достаточно маленького, чтобы поместиться в розетку.Руководства по установке содержат подробные инструкции по замене лампочки. НИКОГДА не прикасайтесь к стеклу галогенной лампы голыми руками, так как кожный жир может привести к разрушению лампы при нагревании. Будьте очень осторожны, снимая стеклянную линзу внутри светильника, так как края обычно очень острые. Освещение вытяжки, в отличие от других приборов, подвержено очень суровым условиям окружающей среды с избыточной влажностью, конденсирующейся водой и агрессивными жидкостями, жирами и химическими веществами. Если свет мигает, сначала попробуйте заменить лампочки.Затем попросите местного специалиста независимого центра по ремонту бытовой техники отсоединить лампы или проверить постоянную подачу питания ~ 12 В постоянного тока на трансформатор. Освещение — единственная функция с питанием от 12 вольт постоянного тока, поэтому на борту есть трансформатор, понижающий мощность с 110 вольт до 12 В постоянного тока. Скорее всего, дело не в самом трансформаторе, а в корродированных соединениях между ним и лампочками. Опытный техник может при необходимости заменить соединения и трансформатор, не требуя заводских деталей.Панель управления и переключатель редко бывают неисправными из-за проблем с мерцанием света.

Kobe — двухлетняя гарантия, доставка, возврат и условия обслуживания.

Вытяжки Kobe хранятся на складе и обычно отправляются на следующий рабочий день с предоставлением информации для автоматического отслеживания по электронной почте. Двухлетняя гарантия производителя Kobe Range Hoods, инструкции по получению и подробные сведения о возврате и замене размещены в полном объеме в Интернете по адресу: Гарантия на вытяжку Kobe Range Одним из главных достоинств гарантии Kobe и совершенно уникальной среди производителей вытяжек является они предоставляют сервисные вызовы на месте.В случае необходимости они сделают все возможное, чтобы нанять местный независимый ремонтный центр по субподряду для обращения за персональным обслуживанием. Отгрузить вашу вытяжку обратно в сервисный центр — это их последнее средство , а не единственный вариант, как у других производителей вытяжек. Использование этого веб-сайта и любая покупка продуктов или услуг у TheNaturalHome.com регулируется нашим Соглашением об условиях обслуживания и Отказом от ответственности , которые вы подтверждаете, что прочитали, поняли и соглашаетесь соблюдать все содержащиеся в нем условия.

Поверьте, вы найдете вытяжки Kobe по исключительной цене и высочайшего качества. Мы очень довольны их мастерством и обслуживанием клиентов. Хотя мы могли бы продавать в розницу вытяжки из нержавеющей стали любых марок, мы уже много лет решили продавать только Kobe. В отличие от крупных безличных каталогизаторов, мы не продаем других по очень веской причине: мы твердо уверены, что Kobe — самый надежный, самый простой в обслуживании, гораздо более тихий и самый дешевый продукт, так зачем продавать еще один? Их конструкция безупречна, материалы и производство превосходны, детали всегда доступны, если они вам когда-либо понадобятся, а цены превосходят по сравнению с яблоками и яблоками с любой другой вытяжкой профессионального качества, представленной сегодня на рынке.

Что можно и чего нельзя делать при установке кухонной вытяжки — CIARRA

Установить кухонную вытяжку легко, только если вы хорошо осведомлены и знаете, что вам нужно на кухне. Вам нужно составить список продуктов после долгих раздумий о требованиях вашей кухни, удобстве использования и свободном пространстве на кухне.

Если вы просто приземлитесь в магазине и купите самую продвинутую версию кухонной вытяжки, она вас подведет, потому что вам нужно купить модель, которая хорошо сочетается с вашим кухонным пространством и использованием, а не что-то просто ‘ выглядит неплохо.

Некоторые факторы следует учитывать при покупке ассортимента вытяжек, особенно когда речь идет об интернет-магазине CIARRA; вы найдете много ясности в отношении типов кухонь и типов дымоходов, которые к ним подходят. Таким образом, вам необходимо провести определенное исследование того же, прежде чем сузить круг выбора модели:

  1. Не покупайте кухонные вытяжки меньшего размера, чем размер вашей варочной панели

Убедитесь, что размер вытяжки равен размеру вашей варочной панели или лучше, если она больше.Следовательно, он позаботится о том, чтобы вся площадь вашей печи была покрыта дымоходом, не оставляя дыма для выхода. Никогда не выбирайте кухонную вытяжку, размер которой меньше размера вашей зоны для приготовления пищи.

  1. Если у вас просторная кухня, выберите навесную вытяжку

Лучшее в том, чтобы иметь большую кухню, — это то, что у вас может быть вытяжка большего размера, которую можно установить на кухне. Монтируемые изделия поставляются с более крупными воздуховодами, которые намного лучше, чем бесканальные дымоходы.Они более производительны и полностью высасывают большую часть дыма, жира и влаги и выбрасывают их наружу.

Таким образом, следует избегать использования бесканальной кухонной техники в вытяжке, если площадь кухни расширена и вместительна. С другой стороны, вытяжка без воздуховодов будет улавливать маслянистый воздух в фильтрах, которые циркулируют чистый воздух, но влага не выводится полностью.

  1. Выбирайте удаленно доступные устройства или сенсорные экраны, чтобы расслабиться на кухне

Цифровые дымоходы всегда были на полках магазинов из-за их растущего спроса.Всегда лучше, когда к ним можно получить доступ с помощью пульта дистанционного управления или если у них есть интерфейс с сенсорным экраном. Эта особенность вытяжек обеспечит легкий доступ к вашей кухне, а также придаст ей современный вид.

  1. Не поддавайтесь на неэффективные фильтры только потому, что они продаются со скидкой или дешевы

Покупка дешевых угольных фильтров будет неэффективной, поэтому лучше заключить сделку, которая даст вам более высокую цену, потому что вы будете знать, что это сработает.Дешевые фильтры не будут полностью поглощать жир или запах, что сделает вашу кухню еще более душной. Поэтому лучше выбирать фильтры премиум-класса хорошего качества, которые также можно легко чистить через частые промежутки времени.

  1. Избегайте слишком шумных дымоходов

Лучше покупать более продвинутые версии этих приборов, которые работают по принципу шумоподавления. Таким образом, даже если вы переключитесь на более высокий уровень скорости вентилятора в вытяжном шкафу из нержавеющей стали из нержавеющей стали, вы будете знать, что он не будет увеличивать его объем.Таким образом, вы можете быть уверены, что вы стоите на кухне, пока готовите. Вы можете даже включить хорошую музыку, пока помешаете кеглю, вместо того, чтобы загромождать атмосферу шумом.

Итак, будет разумно использовать эти правила при покупке кухонной вытяжки премиум-класса.

Как установить вытяжку через потолок или стену

Вентиляционная вытяжка — это важное оборудование, которое у всех нас должно быть на кухне.Он фильтрует все неприятные запахи, жир и запахи на вашей кухне, придавая вашей кухне приятный внешний вид и приятный запах. В этой статье мы поговорим о том, как правильно установить вытяжку на кухне.

Он будет состоять из двух частей; в первом разделе объясняется, как установить его через потолок, а во втором разделе рассказывается об установке через стену.

Но сначала мы должны объяснить вам, как это работает. В вентиляционной вытяжке используются воздуховоды, проходящие через крышу или стены.Считается, что вентилировать вытяжку через крышу немного дороже, чем через стену.

Вот почему вам необходимо правильно установить вытяжку вытяжки или вызвать кровельного подрядчика. Если вы достаточно умелы, вы можете шаг за шагом следить за нашей статьей, и мы проведем вас через весь процесс.

Мы понимаем, что вы захотите добавить новую вытяжку над плитой или газом, и это очень важно и жизненно важно. Если вы хотите провести вентиляцию через потолок, вы должны быть готовы получить воздуховоды подходящего размера, которых будет достаточно, чтобы пройти через крышу, на чердак и на крышу.

Здесь он будет успешно подключен к вентиляционному отверстию на крыше.

Методы вентиляции Вытяжки

Мы вкратце поговорим о различных методах вентиляции вытяжек.

1. Вытяжные или вентилируемые вытяжки

Этот тип вентиляции обычно представляет собой вытяжку с вертикальной вентиляцией, что нам очень нравится, но требует установки. Несмотря на то, что они требуют работы, этот тип вытяжного шкафа обычно наиболее эффективен.

Они легко улавливают жир и другие нежелательные запахи снаружи, уменьшая количество раз, которое вам нужно мыть на кухонных поверхностях.

Инвестиции в вентилируемые вытяжки также гарантируют, что вам не придется слишком часто менять фильтры. Установка в воздуховоде обычно стоит от 1000 до 2000 долларов за полную работу, но в этой статье мы проведем вас через пошаговый процесс, так что сохраните их. Следите за обновлениями.

2. Вытяжки без воздуховодов или с рециркуляцией

Вытяжки без воздуховода не используют те же концепции, что и воздуховоды.Это потому, что им не нужно устанавливать вентиляционные отверстия, но они по-прежнему задерживают необходимый жир и дым.

Как они это делают, они втягивают запахи и дым, фильтруют его, прежде чем рециркулировать в наши дома. Эти модели без воздуховодов не нуждаются в обычных воздуховодах, которые требуются для вытяжек с воздуховодами.

Установка этих вытяжек намного дешевле по сравнению с вентиляционными отверстиями, но не так эффективна. Им также необходимо постоянно менять фильтры (не реже одного раза в четыре месяца), что стоит около 20 долларов, или их можно чистить, даже если этот вариант не рекомендуется.

Для получения более подробной информации о вытяжных шкафах с воздуховодом и воздуховодом ознакомьтесь с нашим подробным руководством по вытяжкам с воздуховодом и без воздуховода, поскольку оно поможет вам принять более правильное решение о покупке.

3. Трансформируемые вытяжки

Концепция вытяжек с откидным верхом немного отличается. Их можно установить как вытяжную вентиляцию или вытяжку без воздуховода. Это также означает, что они допускают как вертикальную, так и горизонтальную вентиляцию

Сказав это, давайте перейдем к установке наиболее эффективной модели:

Раздел 1: Как установить вытяжку вытяжки через потолок

Даже если установка вытяжки очень похожа на установку вытяжки на кухне, разница очень небольшая.Обратите внимание, что установка вытяжки через металлическую крышу очень похожа на установку кровли из асфальта.

Мы настоятельно рекомендуем вам вызвать опытного установщика вытяжных вентиляторов для выполнения этой установки, потому что во многих случаях, если вы устанавливаете их самостоятельно, это скоро вызовет проблемы, а это вам не нужно.

Установка вытяжки вытяжки через потолок также называется вертикальной вентиляцией, и мы рекомендуем этот метод. Вы должны начать с просверливания отверстия в крыше и убедиться, что оно проходит там, где вы хотите, чтобы выходное отверстие проходило.

Вы должны соблюдать некоторые основные правила при сверлении отверстия, например, убедитесь, что оно находится на расстоянии не менее трех футов от дымовых труб, вентиляционных отверстий унитаза или любых выступов на крыше.

Хорошие практики также включают в себя размещение кухонных вентиляционных отверстий на высоте не менее пяти футов от нижнего края карниза (нижнего края крыши). После завершения этого процесса следует вырезать отверстие лобзиком.

Также измерьте квадрат или круг в зависимости от формы вашего вентиляционного отверстия, убедитесь, что оно больше, чем вентиляционное отверстие, и убедитесь, что вы удалили черепицу в этой области с помощью лезвия с крючком.

Используя лезвие с крючком, подденьте черепицу вокруг отверстия, чтобы убедиться, что вентиляционное отверстие может пройти под ним. Сдвиньте вентиляционное отверстие под черепицу после нанесения асфальтового кровельного цемента на дно вентиляционного отверстия. Советуем прикрыть форточку сверху и сделать нижнюю часть сидения на битумной черепице.

После этого следует прибить фланец к углам кровельными гвоздями. Затем проведите форточку к воздуховоду гармошки.

Это видео должно дать вам представление о том, как это сделать

Материалы, необходимые для вышеуказанного.

  • Гибкий воздуховод типа «гармошка» с изоляцией
  • Лезвие с крюком
  • Вытяжное отверстие на крыше
  • Лобзик
  • Дрель
  • Пистолет для герметика
  • Монтировка
  • Асфальтобетонный кровельный цемент
  • Кровельные гвозди 9090 Как установить гвозди 9090 вытяжка вытяжка через стену

    Если вам трудно подняться на крышу, чтобы проветрить вытяжку, вы можете выпустить ее через стену. Другое название вентиляции через стену — горизонтальная вентиляция стены.Все, что вам нужно сделать, это установить прямой воздуховод диаметром 18 дюймов перед установкой колена.

    Это еще один метод установки колена, который позже войдет в стену. Вы также можете пропустить воздуховод через потолок, используя направляющую в первом разделе, а затем подсоединить его к внешней стене поблизости.

    Для начала проделайте отверстие немного большего размера для воздуховода вашего вентиляционного отверстия. После этого прикрепите вентиляционный блок винтами с плоской головкой по краям к монтажной коробке, убедившись, что они находятся на расстоянии не менее трех дюймов друг от друга.

    Перед тем, как присоединить воздуховод через вентиляционное отверстие, мы советуем вам обрезать вентиляционный фланец так, чтобы он идеально подходил к монтажной коробке. Нанесите прозрачный кровельный герметик, чтобы он закрыл вентиляционное отверстие и монтажную коробку.

    Мы также рекомендуем взять виниловую монтажную коробку размером 12 × 18 дюймов и вырезать из нее круглое отверстие для установки воздуховодов. Большинство воздуховодов имеют ширину 10 дюймов и обычно имеют форму гармошки. Вы также должны убедиться, что вентиляционное отверстие на крыше такого же размера, как и то, что вы пробурили.

    Материалы, необходимые для вышеуказанного:

    • Рекомендуемый воздуховод типа «Гармошка»
    • Винты с плоской головкой
    • Прозрачный кровельный герметик для наружных работ
    • Вентиляционная и монтажная коробка
    • Варианты, которые следует учитывать перед вентиляцией кухни

    Вытяжки помогают вентилировать рабочее пространство на кухне.

    Вентиляция, являющаяся важным фактором для вашей кухни, — вот почему нам нужны вентиляционные отверстия для вытяжек, поскольку они помогают удалять ядовитые газы и дым и обеспечивать безопасность.

    Некоторые пользователи кухонь полагаются на микроволновые печи, выполняющие функцию вытяжки. Это не так. Линия микроволновых печей подходит только для кухонь, которые имеют очень мало места и не могут позволить себе разместить больше приборов. Это заставляет их выполнять двойную работу (т. Е. Многозадачность).

    В некотором смысле это хорошо, но у этого есть и отрицательные стороны, потому что многозадачность этих устройств будет легко перегружена и возникнут сбои из-за того, что они выполняют очень много работы.

    Кроме того, по функциональности ничто не может сравниться с правильно установленной и вентилируемой вытяжкой. Остальные могут попробовать. Наличие вытяжки также придает вашей кухне стильный вид, привлекающий внимание и придающий ей первоклассный вид.

    Power — еще одна вещь, которую следует учитывать при выборе между установкой вытяжки вытяжки или просто поиском других средств. Мощность вентиляции вытяжки, измеряемая в кубических футах в минуту (CFM), позволяет эффективно и функционально перемещать воздух.

    Если вы примете во внимание все это, вы бы выбрали установку вытяжки на кухне, чтобы не только защитить ваш дом от запахов, но и защитить вас и вашу семью. Вентиляторы — еще один вариант, который, как правило, рассматривают чаще, чем думают, потому что они менее дороги.

    Это потому, что это роторные вентиляторы, которые сделаны из лопастей и имеют форму бочки, а иногда и колеса. Обычно мы не советуем вам обращаться за ними, потому что они обычно не выполняют свою работу эффективно, в отличие от обычных вентиляционных отверстий.

    Наличие мощного кожуха также означает, что вам потребуется больший воздуховод. Это потому, что, если ваш воздуховод слишком мал для вытяжки, он начнет издавать излишне громкие звуки, из-за чего ваша кухня будет раздражать громко. Это также может привести к возникновению утечек в вашем воздуховоде, особенно в местах стыков.

    Мы рекомендуем покупать вытяжной фильтр с рабочим пространством не менее 40 кубических футов в минуту или на каждые 100 БТЕ газовых варочных панелей у вас должен быть 1 кубический фут в минуту.

    В зависимости от ваших потребностей, вы должны сделать 8-дюймовую вентиляционную трубу в среднем на 600 кубических футов в минуту, а для 15-дюймовой вентиляционной трубы потребуется устройство на 1000 кубических футов в минуту.

    Видео-руководство: Установка вытяжки через внутреннюю стену

    Ключевые моменты, на которые следует обратить внимание при установке

    Совет 1: Перед тем, как начать что-либо на кухне, вы должны отключить питание, подключенное к секции кухни, чтобы избежать поражения электрическим током. Также не следует пользоваться мокрыми руками при работе с электрическими приборами.

    Совет 2: Определение типа вытяжки, которая у вас уже есть или которую вы хотите получить, поможет вам понять, понадобится ли вам вентиляция с воздуховодом или нет.

    Совет 3: Вы должны убедиться, что розетка, к которой вы подключаете вентиляционное отверстие вытяжки, соответствует требованиям к питанию, чтобы избежать поражения электрическим током. Мощность каждой розетки и кабелей часто указывается на них, поэтому проверьте их как следует.

    Совет 4: Вы всегда должны проверять свое руководство пользователя или проводить исследования, чтобы убедиться, что установка вытяжки самостоятельно не аннулирует гарантии на приобретаемые вами продукты.

    Другое руководство: Как очистить фильтр вытяжки

    Совет 5: Обязательно отсоедините и зачистите провода.

    Совет 6: Каналы, которые проходят через вашу крышу, должны быть воздухонепроницаемыми и водонепроницаемыми, поскольку вы не хотите, чтобы ваша крыша была заполнена дымом. Вам также будет дороже вызов специалиста для устранения этой проблемы.

    Совет 7: Мы рекомендуем использовать в воздуховоде окрашенную сталь, а не пластик. Это гарантирует, что не будет утечек из-за проблем с долговечностью.

    Совет 1: Убедитесь, что все соединения выполнены правильно: белый провод — нейтральный, черный — горячий, а зеленый — земля.Они должны быть подключены к самому большому штырю, штырю немного меньшего размера и длинному тонкому штырю соответственно по порядку.

    Совет 8: Используйте гайки для соединения проводов.

    Совет 9: Убедитесь, что вы используете пластик при вентиляции ваших воздуховодов. Это потому, что пластмассы обычно менее качественные. Советуем использовать стальные окрашенные, оцинкованные или металлические воздуховоды.

    Совет 10: Не используйте пластиковые вентиляционные отверстия или воздуховоды.

    Совет 11: Убедитесь, что дым выходит из воздуховода легко и быстро, не используйте воздуховоды длиной более 40 футов.

    Совет 12: Чтобы избежать проблем с конденсацией или утечками, необходимо изолировать воздуховоды.

    Совет 13: Уплотнение всех стыков лентой HVAC также очень желательно и рекомендуется.

    Совет 14: Чтобы улучшить поток воздуха и обеспечить более быстрое движение дыма, следует избегать использования слишком большого количества локтей. На самом деле рекомендуется сделать не менее 23 дюймов прямых вентиляционных отверстий, прежде чем вставлять локоть.В воздуховоде

    следует использовать не более четырех отводов на 90 градусов.

    Советы и руководство по установке вытяжек и вытяжек

    Основные требования к установке для каждого типа экстрактора подробно описаны ниже:

    Козырек вытяжки капота:

    Стандартная кухонная вытяжка является самым простым типом и может быть установлена ​​отдельно или под перемычкой. Все стандартные экстракторы можно использовать как вытяжные или рециркуляционные устройства.

    Встроенные вытяжные устройства:

    Эти продукты предназначены для замены перемычки в рамках непрерывной работы агрегатов. Как правило, крепления для этих экстракторов позволяют выполнять некоторую ручную регулировку как по вертикали, так и по горизонтали, чтобы точно соответствовать работе агрегатов. При фиксации фасции следует соблюдать осторожность, чтобы не повредить механизм бегунка.

    Съемники козырьков:

    Вытяжные устройства для навесов предназначены для установки в декоративные навесы для дымоходов.При установке этих устройств следует сделать припуск на шарнирной стороне экстрактора и предусмотреть место для откидывания крышки фильтра вниз.

    Вытяжные вытяжки:

    Декоративный дымоход и дизайнерские вытяжки устанавливаются в пространстве между агрегатами. Обычно между краями вытяжки и соседними шкафами должен быть зазор (обычно 50 мм). Устанавливая эти изделия, не наносите силикон на стену и не укладывайте изделия плиткой; в случае необходимости обслуживания, возможно, потребуется снять изделие со стены.

    Электрическое подключение

    Все экстракторы без исключения предназначены для подключения к ответвлению с плавким предохранителем и защищены плавким предохранителем на 3 А; Использование предохранителя на 13 А может привести к поломке в случае неисправности изделия. Обратите внимание, что большинство экстракторов имеют класс защиты II от поражения электрическим током и не требуют заземления.

    Важно!

    Изолирующий выключатель для любого экстрактора должен быть доступен после установки.Подключение к сети не должно выполняться за установленными секциями дымохода, если не предусмотрен отдельный разъединитель.

    Скорость извлечения и вентиляция

    Любой вытяжной аппарат должен обеспечивать вытяжку от 6 до 12-кратного объема комнаты, который можно рассчитать как ширина комнаты x длина комнаты x высота потолка в метрах, а затем разделить скорость вытяжки продукта на рассчитанный объем.

    Максимальная практическая длина воздуховода составляет 6 м, и могут потребоваться вспомогательные вентиляторы, если эффективная длина больше указанной.При расчете эффективной длины предполагайте, что любой изгиб на 90o эквивалентен 1,2 м прямого воздуховода.

    Glotech поставляет широкий ассортимент воздуховодов через линейку EasiDuct размером 125 и 150 мм. Чем больше размер воздуховода, тем эффективнее будет вытяжка с меньшим шумом.

    Высота установки при установке над варочными панелями

    При установке вытяжек главное внимание уделяется высоте зазора между вытяжкой и любой плитой, установленной ниже.При установке вытяжек над электрическими варочными панелями не существует минимальных законодательных требований, но инструкции по эксплуатации, поставляемые как с варочной панелью, так и с вытяжкой, определяют рекомендуемую минимальную высоту.

    Однако при установке вытяжек над газовыми варочными панелями должна соблюдаться минимальная высота, указанная в буклетах с инструкциями как для варочной панели, так и для вытяжки. Если в инструкциях к экстрактору не указаны особые исключения, следует использовать более высокую из высот, указанных в двух буклетах с инструкциями.В случае газовых приборов несоблюдение требований к правильной установке может привести к тому, что об установке будет сообщено в RIDDOR, и может задержать любое подтверждение установки.

    Важно!

    Ширина любой варочной панели не должна быть больше ширины вытяжки, установленной над ней. (Цилиндрические экстракторы и вытяжки в виде фонаря являются исключениями)

    Крепление устройства к стене или потолку:

    Некоторые продукты поставляются с обычными дюбелями и крепежными винтами.Они могут не подходить для использования на стене или потолке, к которым вы хотите прикрепить изделие. Всегда следите за тем, чтобы вы использовали подходящие крепления. Мы не несем ответственности за проблемы, возникающие из-за неправильной установки на опорные поверхности.

    При использовании экстрактора в качестве рециркуляционного устройства:

    Важно помнить, что угольные фильтры потребуются для удаления любых запахов приготовления пищи, если экстрактор будет использоваться только для рециркуляции. Обратите внимание, что они потребуют периодической замены (обычно от 3 до 6 месяцев).

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
