Винтовые сваи это – плюсы и минусы, срок службы, как его выбрать и сколько он стоит, а также отзывы владельцев

Винтовые сваи: виды, размеры, особенности

Винтовые сваи – это металлические трубы, полые внутри, на конце которых приварена лопасть, выполняющая функцию бура. Такая опора с винтовым наконечником отвечает за передачу нагрузки от дома, которую провоцирует его вес, на грунт. Благодаря характерному анкерному строению, элемент фундамента надежно закреплен в земле и не выталкивается наверх из-за пучения при промерзании грунта.

Предназначение

Такая разработка появилась неслучайно, ведь всем известно, что для легковесных сооружений зимнее пучение оборачивается серьезной проблемой, особенно если речь идет о строительстве деревянного дома на водянистой глинистой земле. Даже заглубление опоры ниже линии промерзания может не дать желаемого результата, так как малый вес постройки не противодействует существенным силам пучения, действующим на нижний сегмент основы, и она полностью или частично выталкивается вверх. И только благодаря расширению, которым снабжены винтовые сваи типа шуруп, удается избежать подобных неприятностей.

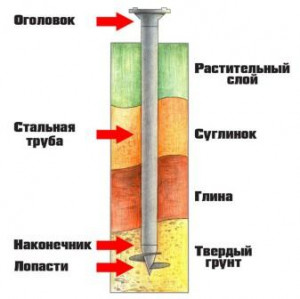

Свайно-винтовой фундамент

Плотный слой грунта надежно удерживает лопасть, и металлический штырь остается на своем месте. Здесь можно не беспокоиться о разрыве сваи, так как прочностные характеристики стали на растяжение соответствуют 330 – 600 МПа, в то время как силы пучения не превышают 0,2 МПа.

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

• СВ89х250;
• СВ108х300;
• СВ133х350.

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Параметры часто используемых опор

Достоинства

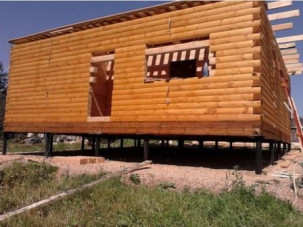

Фундамент на сложном ландшафте

Винтовые сваи активно используются в частном строительстве. Такой фундамент с ростверком из бетона или без него отлично подходит для возведения малоэтажных зданий. Он без проблем выдерживает вес небольшого кирпичного или деревянного дома, подсобных сооружений из пенобетона и каркасных хозяйственных построек. Основа с металлическими опорами проста в установке, надежна и доступна по цене. Но самое главное – конструкция может монтироваться на сложных грунтах с различным рельефом в любое время года и при любой погоде. Экофундамент не требует вырубки растительности и под него необязательно проводить вертикальное планирование участка. Стоит отметить, что в некоторых случаях винтовые сваи под фундамент являются единственным и незаменимым решением.

Недостатки

Несмотря на многочисленные плюсы, такие опоры все же имеют и минусы, и в первую очередь – это меньший ресурс, нежели у бетонных элементов аналогичного назначения. Этот недостаток вызван тем, что металлические опоры подвержены коррозии, которую провоцирует влажность почвы. К тому же нередко можно столкнуться с откровенно некачественным товаром, выпущенным недобросовестным производителем, и от этого никто не застрахован. Экономия на материалах, применение сварки, отсутствие антикоррозийной обработки приводят к тому, что столь важный несущий элемент быстро разрушается.

Один из недостатков конструкции

Сколько смогут прослужить трубы, напрямую зависит от марки и толщины металла, степени обработки и состава антикоррозийного средства, качества шва в местах сварки, состава и водонасыщенности грунта. Выбрать действительно качественный товар можно руководствуясь сопроводительными документами:

• сертификатами;
• паспортами;
• протоколами производственных испытаний.

Неправильная эксплуатация, неверно подобранный диаметр опор, некорректно рассчитанный вес постройки или погрешности монтажа уменьшают ресурс изделия на несколько лет. К примеру, вы одновременно используете металлические сваи в качестве опор и заземлителя, но в случае аварийного обрыва нулевого проводника и утечки тока через стальной конус коррозийный процесс многократно усилится, и в первую очередь это произойдет в области сварного шва. Если рядом с участком, в пятидесятиметровой зоне, присутствуют электроподстанции, сотовые ретрансляторы, железнодорожные полотна, а грунт содержит большое количество влаги, свайно-винтовой фундамент будет постоянно подвергаться вредоносному воздействию (блуждающие токи, колебания грунта).

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало.

Экономный вариант

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Если уже и использовать дешевые экземпляры с приваренным наконечником, то только для монтажа ограждений и времянок.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Литой наконечник

Литые оцинкованные наконечники производятся по специальной технологии из качественной стали, благодаря чему конструкция сваи получается цельной. Тело таких опор составляют оцинкованные трубы с приваренным стальным наконечником. Лопастные элементы данного вида, диаметр трубы у которых равен 108 мм, длина составляет 2,5 м, а толщина металла соответствует 4 мм, имеют вес в 35 кг при несущей способности до 6 тонн. Их цельнолитые наконечники имеют толщину основания 13 мм (диаметр 300 мм, в отличие от сварных – 5 мм) и отличаются геометрической точностью. Литые оцинкованные винтовые сваи для бетона дороже сварных на четверть, что объясняется большей надежностью и гораздо лучшими качественными показателями.

Надежный вариант

Если вы хотите выбрать действительно надежную опору, обратите внимание на литые оцинкованные изделия, у которых ствол покрыт полимерным составом. Здесь необязательно наконечник должен быть обработан антикорром, так как вследствие трения о грунт при ввинчивании полимер может стереться до самой металлической основы, да и плотные слои грунта практически не содержат кислород, так что о коррозии можно не волноваться много лет.

Оцинкованная опора

Стальные винтовые сваи типа шуруп, усиленные литым наконечником, надежны, они плавно и легко погружаются в сложный мелкокаменистый грунт, а экофундамент с их применением послужит долговечной и качественной опорой для постройки не одно десятилетие. Специалисты отмечают, что при правильном монтаже и корректной эксплуатации фундамент из бетона, вес которого опирается на усиленные конусы, способен простоять более века.

Покупая оцинкованные винтовые сваи типа шуруп с цельнолитыми наконечниками, также не теряйте бдительности, ведь сейчас подделки и брак буквально заполонили строительный рынок. Нарушение заводского технологического процесса, отсутствие послелитьевой термообработки, использование низкосортной стали или невыдержанный диаметр трубы приведут к плачевным последствиям, поэтому снова напомним о документах, которые обязательно нужно проверять, ведь приобретая бракованное изделие, вы рискуете многим, в том числе и здоровьем.

Долговечные опоры

Даже хорошо залитый экофундамент из бетона не выдержит вес дома, если опоры будут бракованными. Ни в коем случае не игнорируйте спецтехнику, контролирующую силовой момент завинчивания, а также потрудитесь после установки испытать под давлением винтовые сваи по всем правилам с соблюдением технологии.

Напоследок хотелось бы отметить толстостенные сваи, созданные на основе насосно-компрессорной трубы. Именно они могут составить конкуренцию изделиям с литым наконечником. Характеристика их качества высока, что свидетельствует о надежности и долговечности. Ствол такой опоры имеет толщину до 7,5 мм – аналогичные трубы широко используют в газовой отрасли, ведь они абсолютно не подвержены коррозии и имеют огромный ресурс.

Трубы для промышленных объектов

Теперь, когда мы рассмотрели популярные виды винтовых свай, которые служат опорой для бетона, известна их стандартная длина, вес, который они способны выдержать, осталось рассчитать их количество и выбрать диаметр в соответствии с будущей постройкой, после чего можно приступать к строительству.

Винтовая свая — это… Что такое Винтовая свая?

Винтовая свая — тип сваи, заглубляемой в грунт способом завинчивания. Винтовая свая состоит из ствола, оголовка и лопасти (или лопастей). Изготавливается из литых либо сварных стальных деталей.

Винтовые сваи

История

Впервые такой фундамент был применен при строительстве маяка в Мэплин Сэндс на обводненных грунтах морского дна в устье р. Темзы в 1838 г. Автором идеи использования оголовка сваи в виде винта был ирландский инженер Александр Митчелл (1780–1868), который в 1848 году был избран членом Института гражданских инженеров (ICE) и получил медаль Телфорда за это изобретение. В советской строительной науке в начале 20 в. инженер Владислав Карлович Дмоховский (1877-1952) проводил исследования в области свайных оснований (теория конических свай). Он доказал, что винтовые сваи имеют большое преимущество в применении перед забивными при необходимости устройства фундамента в условиях вечной мерзлоты, или при работе со слабыми и обводненными грунтами. В настоящее время винтовые сваи широко используются для любых типов зданий и сооружений, что обусловлено высокой скоростью установки, отсутствием вибраций при погружении и возможностью проводить работы в зимнее время.

Применение

Четырёхсвайный стальной ростверк

Расчёт при проектировании свайных фундаментов с применением винтовых свай выполняется по СНиП 2.02.03-85 «Свайные фундаменты» — Винтовые сваи.

Установка произодится при помощи гидравлических механизмов различных строительных машин, либо в отдельных случаях — вручную. Свая погружается в грунт наподобие шурупа, закручиваемого в дерево. При наличии твердых скальных пород или вечной мерзлоты — погружение осуществляется в лидерную скважину. Правильные методы установки имеют первостепенное значение для обеспечения расчетной несущей способности фундамента.

Винтовые сваи используются:

• Для малоэтажного домостроения (основания на болотистых грунтах; строительство, ограниченное по времени)
• В качестве фундаментов для ЛЭП и мачт
• Для каркасных зданий и сооружений (ангары, склады)
• Легкие сооружения (ограждения, рекламные щиты)
• Гидротехнические сооружения на обводненных грунтах (причалы, мосты и т.п.)
• Для укрепления откосов
• В условиях реконструкции, где необходимо исключить вибрацию при заглублении в грунт (фундаменты для оборудования в существующих зданиях, строительство вблизи культурных и исторических памятников)
• В качестве оснований для временных сооружений, с возможностью последующего демонтажа (торговые павильоны, сооружения аттракционов)

Достоинства

• Возможность использовать на болотистых грунтах.
• Возможность полностью отказаться от земляных работ и не выравнивать участок.
• Возможность проведения работ в непосредственной близости к подземным коммуникациям, деревьям или в условиях плотной городской застройки;
• Винтовые сваи сразу после завинчивания готовы к восприятию полной проектной нагрузки;
• Инженерные коммуникации можно проектировать параллельно со строительством дома;
• Работы можно выполнять в любое время года;
• Высокая ремонтопригодность
• Возможность повторного использования винтовых свай.
• Отсутствие вибрации при заглублении.
• Все работы, при необходимости, могут производиться вручную.

Укрепление откосов винтовыми сваями

Недостатки

• -Относительно низкий срок службы (около 50 лет)
• -Высокая коррозия при наличии блуждающих токов в грунте.
• -Промерзание грунта через ствол стальной винтовой сваи.
• -Низкое качество при кустарном изготовлении (качество сварных швов, недостаточная толщина стенки стального ствола винтовой сваи)

См. также

Ссылки

Фундамент на винтовых сваях: зачем это нужно?

Развитие строительных технологий позволяет получать все более прочные и комфортные дома, конструкции и сооружения. Однако многое из того, что сейчас для нас в новинку, имеет многовековую историю. Именно это можно сказать и о фундаментах на винтовых сваях. Эксперты называют эту методику строительства канадской, ведь именно в этой холодной стране впервые научились использовать винтовые сваи для спасения фундамента от промерзания, а почвы от пучения.

Почему выгодно ставить фундамент на винтовые сваи

Несмотря на использование самых прочных и современных материалов, обычный железобетонный фундамент может всего через пару десятилетий существенно деформироваться, что создаст серьезные проблемы для людей, которые эксплуатируют постройку. Особенно это актуально для малоэтажного частного строительства, где речь нередко идет о нарушении СНиПов.

Чтобы быть уверенным в прочности основы собственного дома, хозяину следует выбирать винтовые сваи, а уже на них обустраивать фундамент. Такая технология имеет множество преимуществ в сравнении со строительством обычного железобетонного фундамента:

• Возможность построиться на почве с пучением грунта. В этом случаи винтовые сваи не дают фундаменту сместиться от предназначенных для него осей.

• Шанс избежать деформации фундамента в зонах с холодным климатом. Принцип тот же, что и при «плавучих» почвах. Перепады температур заставляют материалы сжиматься и расширяться, но благодаря сваям подвижки фундамента не происходит.

• Естественная усадка дома больше не страшна. Сваи несут основную нагрузку, позволяя избежать деформации всей основы здания.

Техническое обслуживание фундамента из винтовых свай

С винтовыми сваями предельно просто обращаться. Уже установленные, они могут прослужить не менее сотни лет. Периодически нужно проверять состояние винтовых свай у поверхности грунта, именно там наиболее агрессивно проявляется коррозия. В случае, если требуется реставрация, можно заменить конкретную сваю, используя специальные инструменты.

Самостоятельно изготовить фундамент на винтовых сваях непрофессионал вряд ли сможет, поэтому стоит пригласить специалистов. Более подробная информация о технологии в Санкт-Петербурге доступна по адресу http://www.domsvai.ru/proizvodstvo/fundament-na-vintovih-svayah/. Работы выполняет завод винтовых свай «Русская свая».

Предназначение винтовых свай в зависимости от нагрузок

Винтовые сваи — лучший вариант при возведении домов и иных объектов на участках со слабым грунтом и в условиях сурового климата. С их помощью снижается воздействие отрицательных свойств, продлевающих срок службы. Определиться с определенным видом свай для фундамента можно в соответствии с показателями зданий и условий его строительства.

Предназначение

Достаточно распространена установка винтовых свай. Они применяются в загородном строительстве: банно-оздоровительные комплексы, коттеджные поселки. Свайные фундаменты монтируются под ангары. Также сваи идеально подходят при строительных работах заборов, ограждений.

Также их задействуют на пирсах, причалах. Винтовые сваи здесь соединяют простоту и надежность. Они получили распространеннее в качестве опоры столбов, конструкций, линий электропередач. Их задействуют при монтаже рекламных конструкций, знаков. Такими сваями пользуются, если требуется построить фундамент быстро.

Типовые опоры их диаметр и выдерживаемый вес

Конструкция подобной сваи является прямошовной трубой. На одном конце закреплены винтовые лопасти, а на ином есть отверстия для осуществления монтажа. Конический конец способствует облегчению введения в грунт.

Исходя из диаметра, разнится область их установки. Свая, имеющая диаметр 57 мм, подходит для устройства легкого ограждения и прочих маловесных конструкций. Обустроить заборы на основе металлопрофиля можно изделием в 76 мм.

Конструкции, предназначенные для монтажа полновесных архитектурных форм (веранда), производят из труб, у которых диаметр 89 мм. При возведении жилья с учетом каркасной технологии, сооружений из бруса требуется применять трубы 10,8 см. Строения из пеноблока, керамзита требуют сваи диаметром 13,3 см. Возведение мостов, ангаров производится с использованием свай 15,9-30,25 см.

Достоинства

Винтовой фундамент можно возвести в сжатые сроки. Такую сваю можно использовать сразу после монтажных работ. Строители утверждают, что в ходе бетонирования внутреннего просвета свайного ствола не произойдет задержка в работах на строительной площадке. Это обуславливается тем, что нагрузка приходится на ее стальную оболочку.

Проведение монтажных работ характеризуется незначительным уровнем шума. Проведение аналогии с забивными сваями свидетельствует об очевидном отсутствии вибрации, повреждающей строения. Их установка характеризуется оперативностью и простотой. Устанавливать можно вручную и с использованием специализированной техники.

При создании фундамента подобным образом объем земляных работ будет существенно снижен, что обуславливает более низкую стоимость по сравнению с разнообразными типами железобетонного. Основание на винтовых сваях за счет наличия лопастей обладает возможностями исключения любых выдергивающих нагрузок.

Производить монтажные работы сваи можно на неровной поверхности, под разными углами к вертикали. Исходя из этих возможностей, он востребован при строении на склонах. Подобный фундамент проявляет устойчивость к эрозии грунта благодаря специальной обработке грунта и основания свай. При использовании данного типа свай рельеф местности не имеет значения, так как цокольный уровень в соответствии с периметром будет идентичным, а глубина проведения монтажных работ определяется рельефными характеристиками.

При использовании винтовых свай вынимается меньший объем грунта, в связи с этим строительные работы можно вести вплотную к уже возведенным постройкам. В связи с этим строительство можно вести на ограниченном пространстве. Характеризуются меньшей трудоемкостью процесса. Возводить можно в любое время года. Обладают природно-климатической неприхотливостью, поэтому их эксплуатируют в значительном диапазоне колебания температурного режима.

Им не страшны грунтовые воды и разбухание грунта. В связи с этим отпадает необходимость в предварительном осушении участка, где будет проводиться строительство. Их можно применять на участках, где отмечается высокий горизонт подпочвенных вод, так как рабочая часть расположена ниже грунтовых вод. Используют на местности, обладающей разнообразным типом грунта, кроме каменистого. Последний неудобен в плане бурения. При установке свай с использованием техники обеспечивается максимальная точность. Можно устанавливать конструкции различного диаметра и разную глубину.

Часто винтовые сваи используют для временно возведенных объектов. После окончания функционирования объекта они могут быть разобраны и использованы повторно. Их используют, как для возведения новых построек, так и для реконструкции старых строений, когда требуется заменить фундаментную основу. Перечисленные положительные свойства относятся к конструкциям, которые произведены промышленным способом, так как они соответствуют международным стандартам.

Недостатки

К сожалению, винтовые сваи имеют и ограничения в использовании. Этим пользуются некоторые строительные компании, нарушая технологические нормы. Их применение разрешено в районах, где отсутствует сейсмическая активность или умеренная. Не рекомендовано использование таких конструкций в грунте, имеющем органические соединения и электрическое сопротивление менее 10 Ом*м, так как это приводит к быстрой коррозии металлических изделий. В связи с этим застройщики должны определять агрессивность грунта.

Также на качество работ влияет, как была произведена конструкция. Если сварка выполнена неточно, то при завинчивании свая может отклоняться от заданных параметров. При использовании их в каменистом грунте, может произойти ее деформация, что скажется на надежности самой опоры.

Противопоказано заглубление свай подобного типа в каменистую почву, а также там, где имеются отвалы шлака, на полигонах с отходами строительства. Твердые включения могут привести к повреждению лопастей, ствола в процессе установки. Нельзя применять винтовые сваи на грунте, не имеющем требуемой боковой поддержки. Это относится к песчаному, торфяному грунту. Если нет другого варианта, то данные конструкции необходимо прочно соединять между собой или заглублять на 3 м (при обычном грунте – 1,5м).

Типы винтовых свай

В зависимости от использования производятся такие сваи для талого грунта, многолетнемерзлых, многовитковые. Первый вариант представляет собой широколопастную разновидность, имеющую заостренные литые или сварные наконечники. Данная стальная свая состоит из сквозных технологических отверстий необходимых для погружения на одной стороне. На другой имеются лопасти, обеспечивающие завинчивание, передачу нагрузки на грунт. Многовитковые по форме и способу действия напоминают шуруп.

Разновидности свай по области применения

При строительстве на талых грунтах (промерзает – оттаивает) учитывается объемы возводимых объектов. В зависимости от этого определяются размеры лопастей. Винтовые конструкции можно устанавливать в регионах с любыми погодными условиями, кроме скального грунта (допускаются небольшие архитектурные формы). Их использование сокращает сроки строительства в 2,5 раза по сравнению с другими технологиями.

Многовитковые рекомендованы для скальных и полускальных, пучинистых грунтов. В многолетнемерзлом грунте устанавливают узколопастные конструкции при соотношении диаметра лопасти к стволу более 1,5. Предварительно бурят лидерную скважину, соблюдая требуемые нормы. Такие конструкции обеспечивают точность установки, что трудно достичь при многолопастном варианте. Широколопастная модификация требует большого профессионализма при выполнении монтажных работ.

При установке того или иного типа свай учитываются такие показатели, как грунтовые условия, площадь строительных работ.

Типоразмеры винтовых свай для фундамента

Виды сваи	Диаметр лопасти в мм	Диаметр трубы в мм
Винтовая для талого	300-8500	108-325
Многолетнемерзлого	300-480	168-425
Многовитковые	76-108	До 5000

Количество лопастей

В зависимости от применения они подразделяются на одно- и монолопастные (может доходить до 6 штук). Первые используются в плотном грунте, характеризующимся незначительной подвижностью. Вторые имеют универсальное назначение. Все же более часто применяются в слабом грунте, обладающем слабой несущей способностью. Они выдерживают различного рода нагрузки. Максимально эффективными будут многолопастные сваи, если с учетом всех параметров подбирается количество лопастей. При интервале между ними берется во внимание их шаг, угол наклона.

Типы наконечников

Данные элементы облегчают задачу погружения свай в грунт. Они бывают литые и сварные. Первый вариант по стоимости значительно дороже. Их использование оправдано при проведении работ с плотным грунтом. Имеется в виду вечномерзлый, имеющий значительные включения, возникшие техногенным путем. При помощи такого наконечника легко справиться с возникшими в ходе работ сложностями. При этом наконечник не деформируется.

Сварные наконечники являются эконом-вариантом. Буровая лопасть приваривается на заостренный конец. Для таких свай характерно низкое качество. Считается, что все отрицательные моменты, связанные с винтовыми сваями, относятся именно к этому варианту.

Толщина и марка металла



При изготовлении свай берется во внимание предполагаемая на них нагрузка и условия эксплуатации. Исходя из этого, рассчитывается их толщина. При процессах коррозии стенка сваи истончается. В связи с этим при нормальных показателях грунта (нейтральный) по существующим стандартам толщина стенки должна составлять 8 мм, а там где присутствует химическая активность – 9,5 мм. При строительстве необходимо на это обращать внимание. Так как некоторые производители нарушают требуемые международные стандарты, то это сказывается на качестве используемых конструкций.

Следует учитывать, как толщину стенок конструкции, так и ее лопастей. Если происходит строительство временного или легкого объекта, то допускаются такие показатели, как 5 мм. При строительстве крупных объектов с длительным сроком эксплуатации требуется придерживаться показателей 9,5-12,5 мм.

Тип антикоррозионного покрытия

При монтаже свай на основе стали в грунте, отличающимся агрессивностью прибегают не только к увеличению толщины их стенок, но и покрывают специальным защитным покрытием. Используется полимерное (полиуретановое, эпоксидное и др.) покрытия. Прибегают к оцинковке. Согласно с госстандартами его толщина должна составить 400 мкм.

Заключение

Винтовые сваи являются прекрасным вариантом при строительстве фундамента. Только профессионал может определить целесообразность их применения, учитывая характеристики грунта, объемы строительства и долговечность эксплуатации возводимых объектов. Для винтового фундамента характерна экономия времени и материальных средств. Монтаж не сложный.

Винтовые сваи — область применения и особенности

В последнее время рынок буквально пестрит предложениями о строительстве домов на основе свай винтового типа. Но многие не понимают, что это такое, а зачем нужно и преимущества такого основания.

Винтовые сваи. Применение.

Вообще, основания на сваях применяются в условиях слабого и неустойчивого грунта. Для того чтобы фундамент был устойчив, используют специальные столбы (сваи) из железобетонного материала, их вкапывают в грунт на такую глубину, на которой грунт имеет характеристики прочного основания. Иногда глубина установки может превышать 20 метров – это целиком зависит от грунта.

Но возведение такого фундамента может оказаться весьма затратным для домов индивидуального пользования также невыгодными станут такие основания на заболоченных и обводненных территориях. При этом качество и срок службы такого фундамента будет целиком зависеть от добросовестности строителя и изменений гидрогеологического характера. Именно в таких ситуациях оправданно применение винтовых свай.

Винтовые сваи Внешний вид

1. Столб, он же ствол. Обычно имеет вид трубы из стали, диаметр которой не может быть меньше 57 мм и не должен превышать 325 мм. Длина сваи может достигать от 1,5 м – 11. В нижней части трубы имеется лопасть, а наверху оголовок из стали, он применяется при использовании ростверки. Именно на оголовке располагается надземный сектор здания.


2. Диаметр лопастей варьируется от 250 мм до 800 мм. Её размер напрямую зависит от характеристик грунт и предполагаемой массы здания.

Увеличенная площадь опоры и большое сопротивление грунта, который в процессе закрутки уплотняется между лопастями — все это повышает устойчивость винтовой сваи к большим нагрузкам. При этом нагрузка, подаваемая на саму почву минимально, воздействует на неё, ровно с той силой, которую она в состоянии выдержать. Для предотвращения окислительных процессов, в том числе в целях преодоления ржавчины – трубу засыпают смесью из песка и бетона. Все параметры винтовых свай подробно и внимательно рассчитываются специалистом, ведь малейший просчет может повлечь негативные последствия вплоть до обрушения возведённого здания.

Механизм установки свай винтового типа находится в зависимости от их параметров. Если они устанавливаются для строительства одноэтажного здания или домов каркасного, сборного типа то их можно ввинчивать вручную. Для этого используется специальный ручной бур. Для погружения опор среднего класса иногда используют гидровращатель, а винтовые сваи большой длины устанавливаются с использованием специальных технических средств.

Вообще, технология использования винтовых свай для укрепления сооружений используется уже далеко не первый год. Например, они применяются для укрепления сооружений с малой опорной площадью, подвергающиеся воздействию порывов ветра и многих других, один из ярких примеров – билборд.

Часто винтовые сваи с увеличенной площадью лопастей находят применение в строительстве зданий специального назначения, а также в некоторых видах грунтов. Например, при помощи винтовых свай строятся пирсы, мосты и вахтовые поселки.

Преимущества винтовых свай

Плюсы:

• Широкий спектр применения стальных свай на грунтах любого вида, кроме скального и крупнообломочного.


• Минимально воздействует на грунт, поэтому может использоваться на слабых и неустойчивых грунтах.


• Высокая сейсмоустойчивость.


• Вероятность применения свайных опор без нарушения целостности грунта, т. е. на его поверхности – это позволяет сохранить гумус (плодородный слой почвы) и зеленые насаждения.


• Винтовые сваи не ограничивают рамками времен года и климатическими условиями.


• Есть возможность установки винтовых свай без привлечения тяжеловесной строительной техники, что облегчает строительство пионерных баз и пристроек к уже построенным зданиям.


• Многократность применения свай.


• Есть возможность при помощи изменений параметров конструкции увеличивать максимально допустимую нагрузку на опоры.


• Долгий срок использования.


• Такую сваю можно изготовить в мастерских полевого типа.


• Обстраивать надземную часть здания можно сразу же после установки конструкции винтовых свай.


• В сравнении с другими видами опор (буронабивные, забивные), винтовые намного экономичней по времени установки и материальным затратам.

Именно допустимость использования винтовых свай при строительстве одного-двухэтажного дома в условиях сельской или другой зеленой местности стало катализатором популярности этого вида опор.

Винтовые сваи. Минусы

Основным и практически единственным минусом является материал изделия. Однако этот недостаток может повлиять на эксплуатацию опор только в одном случае – если был выбран некачественный товар.

На что следует обратить внимание выбирая винтовые сваи:

1. Труба должна быть новой, а толщина соответствовать установленному ГОСТу.


2. Наличие сварочных швов указывает на плохое качество товара и брак – в дальнейшем может пострадать вся возведенная конструкция.


3. При диаметре сваи в 108 мм толщина лопасти должна составлять 5 мм. Максимальный размер не может превышать 300 мм.


4. Следует проверить качество сварочных швов. Если они некачественные, то при вкручивании лопасть может сломаться.

Изделие должно пройти пескоструйную обработку, в противном случае металл из которого сделана труба подвергнется коррозии.

Винтовые сваи — область применения и особенности.

Фундамент на винтовых сваях для дома



Вступление

Строительство фундамента малоэтажного строения, всегда относилось к трудоемкому этапу строительства, сравнимому с постройкой самого дома. Для фундамента требуется большое количество бетона, арматуры, песка и щебня. Затраты на фундамент всегда были ощутимы, а время по его строительству измеряется 5-6 неделями (с учетом застывания бетона). Даже, простой столбчатый фундамент не спасал положение, так как уступал по надежности. Альтернативой «классическим» фундаментам стала Канадская технология, фундамент на винтовых сваях.

Фундамент на винтовых сваях, технология

По самому названию понятно, основа фундамента это винтовая свая.

Что такое винтовая свая

По конструкции, винтовая свая это полая металлическая труба. На конце трубы приварен литой наконечник, с лопастями в виде винта. «Гостирование» винтовой сваи по Строительным Правилам 50-102-2003.

 Отсутствие единого Госта позволяет различным производителям свай, выпускать их по локальным ТУ (техническим условиям). Это вносит некоторую сумятицу при выборе свай. Одни винтовые сваи лучше, другие хуже. При выборе винтовых свай следует обращать на следующие характеристики:

• Винт сваи должен быть изготовлен из легированной стали А класса, а не из черных металлов;
• Поверхность сваи должна быть покрыта антикоррозийным покрытием.

Для примера покажу фото одной такой сваи, высокого качества:

Монтаж винтовых свай

Место, где монтируются винтовые сваи называется свайное поле. Технология монтажа свайного фундамента в следующем:

class=»eliadunit»>

• Место под свайное поле можно не готовить. Не требуется рытье котлована, даже не нужно снимать плодородный слой почвы.
• По предварительному расчету, сваи нужно ввернуть в землю, как шуруп в дерево. Свая должна располагаться строго вертикально и по глубине, должна пройти растительный слой, суглинок, глину и ввернуться в твердый слой почвы.

Делаются эти работы двумя способами:

1. С использованием специальной техники. Это дорого и техника портит участок.
2. Второй способ ручной. Бригада строителей с помощью длинного рычага, буквально вворачивают сваю в землю. В результате вы получаете нетронутый ландшафт с рядами торчащих свай.

Что особенно ценно в свайном винтовом фундаменте это его готовность  к нагрузке, сразу после их монтажа.

Сцепление свай между собой

Для усиления свайной конструкции сваи соединяют квадратной трубой. Расстояние меду сваями не должно превышать трех метров. Все сваи выставляются по единому уровню. На сваи укладывается один венец обвязочного бруса или монтируется металлический швеллер. На эту конструкцию уже можно возводить дом.

Еще несколько особенностей фундамента на винтовых сваях

• Винтовые сваи придуманы в Канаде и это вполне объяснимо. Для винтовых свай не нужно ровной площадки. На них можно построить дом на горе или косогоре.
• Что интересно, винтовые сваи можно использовать повторно. Тоесь решили перенести дом, разобрали его, вывернули сваи и перенесли их в другое место.
