Сколько весят металлические распашные ворота?
Распашные ворота являются одним из лучших решений для дома, дачи, любого частного участка. Конструкция – не только функциональная и долговечная, но также прочная. Рама распашных ворот, в любом случае изготавливается из надежно сваренного металла, который защищен от коррозии. А если из металла изготовлены еще и створки, то эксплуатационные характеристики конструкции повышаются в разы.
Основные преимущества распашных ворот из металла:
- Прочность, устойчивость к взлому – они станут замечательно защитой для вашего двора от визита «непрошенных гостей»;
- Долговечность – металлические ворота служат десятилетиями, не поддаваясь влиянию внешних факторов. Они устойчивы к механическим повреждениям, перепадам температуры, высокой влажности и ультрафиолетовым лучам. Полотно большинства таких ворот покрывается полимерами, поэтому не подлежит коррозии;
- Широкое разнообразие дизайнерских решений
Металлические ворота оснащаются как ручным, так и автоматическим приводом. Автоматика значительно упрощает управление конструкцией: чтобы открыть/закрыть ворота, достаточно нажать кнопку на дистанционном пульте.
Главные требования к металлическим распашным воротам
Качественные ворота из металла должны быть:
- Жесткими, изготовленными из прочных металлических листов;
- В меру тяжелыми – вес конструкции противостоять порывам ветра;
- Удобными в эксплуатации
Подробнее о размерах и весе распашных ворот
Распашные ворота выпускаются в различных размерах, а также изготавливаются на заказ под конкретные параметры проема. Как правило, высота конструкции для использования в частном секторе обычно не превышает 3-х метров. Ширина рассчитывается индивидуально в каждом случае.
Вес металлических распашных ворот зависит от особенностей металла, применяемого для их изготовления: типа, толщины и так далее. Приведем пример расчета:
- Размер ворот: 2 м – высота, 3 метра – общая ширина двух створок;
- Каркас – профильная труба с шириной стенок 2 мм и размерами 40х20 мм. Вес одного метра такой трубы равен 1,7-1,8 кг. Общая длина каркаса – 12 м. Также профильные трубы используются для усиления створок (3 м в общей сложности). Следовательно, получаем 15 метров профильной трубы общим весом 25,5 кг;
- Обшивка конструкции (материал створок) – это листовая сталь толщиной 1,5 мм. Вес створок составит 70 кг.
Добавляем вес профильной трубы (25,5 кг) к весу створок (70 кг). Вес распашных ворот без учета фурнитуры равен 95,5 кг.
Помните: узнать вес распашных ворот из металла в вашем случае можно еще на этапе заказа. Соответствующая цифра будет названа вам специалистами компании-поставщика.
Ворота распашные металлические — размеры, масса, ГОСТ
Приусадебные участки частных домов огораживаются забором, в котором, независимо от вида, обязательно устанавливается калитка для прохода людей и ворота для автомобиля. Чаще всего, для этих целей используются распашные, реже – откатные конструкции.
В качестве материала для ворот обычно используется металл, так как металлические, в отличии от деревянных, будут служить дольше.
Какими должны быть ворота
При самостоятельном изготовлении или покупке готовых ворот, необходимо учитывать основные требования которым они должны соответствовать. Ворота должны быть:
- прочными и жесткими, а так же устойчивыми к взлому и проникновению на территорию;
- в меру тяжелыми – их вес должен противостоять порывам ветра, и в тоже время легкими, чтобы их можно было легко открывать — закрывать;
- эстетичными и индивидуальными – распашные ворота можно сделать более красивыми и изящными, чем стандартные и однообразные металлические откатные или секционные.
В ГОСТ № 31174-2003 регламентированы все требования к металлическим воротам, а так же описаны все их основные виды. Помимо распашных и откатных конструкций, есть еще 9 вариантов – это и секционные, складные и т.д. Однако все эти системы для ограждений используются не часто, так как их установка сопровождается некоторыми сложностями: установка технологической арки или ниши для полотна.
Видео: Металлические ворота и калитки для гаража.
Нормы и технические условия
Требования к распашным воротам определены в ГОСТ 31174-2003, в нем прописаны общие положения, а вот конкретные характеристики определяются уже непосредственно при проектировании. Для надежного запирания и блокировки проема, ворота должны устанавливаться на массивные столбы и иметь прочный каркас.
Прочность каркаса обеспечивается наличием большого количества металлических элементов, что влечет за собой увеличение массы конструкции. А это в свою очередь увеличивает нагрузку на раму и петли системы. Поэтому, во избежание обрыва петель, а так же проседания створок и других аварийных ситуаций, в ГОСТе прописано условие – механизмы и узлы для распашных металлических конструкций должны быть изготовлены строго по проектной документации и расчетам производителя:
- петли и навесы, а так же каркас и рама должны иметь двойной запас прочности, а качество технических решений, должно быть подтверждено сертификатами соответствия центра стандартизации и санитарно-гигиеническим заключением Госсанэпиднадзора;
- на металлических распашных ворот не должно быть дефектов поверхности металла, различимых невооруженным глазом;
- сварные швы должны соответствовать нормам прочности и непрерывности;
- разница по высоте и ширине стоек не должна быть более 5 мм;
- допустимое отклонение по диагонали металлических створок до 2 м – 3 мм, для створок более 2-х метров – 5 мм;
- слой лакокрасочного покрытия должен быть не менее 30 мкм и не должен вызывать аллергических реакций при контакте с кожей.
Устойчивость конструкции к ударным нагрузкам проверяется падением собранных створок на жесткую поверхность. После проведения всех испытаний завод — изготовитель оформляет технический паспорт изделия и наносится маркировка в которой указывается: модель ВМ (ворота металлические), номер ГОСТ и размеры.
Размеры и вес
Высота распашных ворот используемых в частном секторе обычно не превышает 3 метра, для производственных конструкций – 5,5. При увеличении высоты увеличивается масса створок и их парусность, что приводит к сложностям в эксплуатации.
Ширина для каждого случая рассчитывается индивидуально. К основным критериям для расчета относятся:
- наличие свободного пространства;
- ширина транспорта который будет проезжать через них: берется максимальная ширина автомобиля и добавляется запас, чтобы он мог свободно проехать, для частных домов достаточно 3 м – ширина легковой машины не превышает 2 м и по 50 см с каждой стороны для свободного проезда.
Делать ворота больших размеров без острой необходимости не всегда практично: во-первых – большая площадь приведет к повышенной ветровой нагрузке, и во-вторых – конструкция получится с большим весом, поэтому потребуется дополнительное усиление.
Вес металлических распашных ворот зависит от того, какой материал использовался для их производства. Примерный расчет делается так:
- Каркас – профильная труба 40 × 20 мм с шириной стенки в 2 мм. Вес 1 м профильной трубы – 1,7 кг. Для ворот шириной 3 м и высотой 2 м из 2-х створок периметр будет равен 12 м. Каждая створка усиливается поперечными балками – 1,5 м для каждой. Получается, что необходимо 15 метров профильной трубы, общий вес которой составит 25,5 кг;
- Обшивка – листовая сталь. Толщина металлического листа – 1,5 мм, общий вес будет в пределах 70 кг.
Получается, что вес металлических распашных ворот будет около 95,5 кг. Добавляем к нему вес запорной фурнитуры, декоративные элементы и прочее.
Преимущества и недостатки
Распашные ворота – это и отличная защита территории от проникновения, и простая и удобная конструкция. У них есть ряд достоинств, а именно:
- при изготовлении можно использовать современные металлические профили, а это в свою очередь дает простор для воплощения в жизнь дизайнерских задумок;
- на большинство металлических элементов наносится специальное полимерное покрытие, которое защищает от коррозии, перепадов температур и т.п;
- на металлических распашных воротах нет видимых элементов крепления, поэтому взломать их сложней;
- конструкция может быть сделана по индивидуальному проекту, с использованием элементов художественной ковки, автоматики для открытия и многое другое.
Но, так же как и любые другие воротные конструкции, распашные имеют и недостатки. Так как створки получаются довольно тяжелыми, возможен их перекос и опускание. Эта проблема решается установкой более мощных опор из кирпича, железобетона или стали.
Ели створки ворот будут широкими, а значит тяжелыми, то сложнее избежать их провисания, а так же износа и выгибания петель. С увеличением площади вырастет парусность и соответственно нагрузка от ветра.
Конструкции распашных ворот
Есть несколько видов распашных конструкций, каждый из которых выполняет свои определенные функции и кроме того отражает современный взгляд на ворота. Из самых популярных можно выделить:
- кованные – защитно декоративные функции;
- алюминиевые – легкость и быстродействие;
- из профлиста – надежные и удобные.
Кованые распашные ворота
Служат не только для защиты проезда, но и украшают территорию частного дома. Коваными могут быть все створки полностью, от рамы до перемычек и мелких деталей – самые дорогие, но красивые модели. У вариантов подешевле, основные элементы, такие как: рама створок и перемычки изготовлены из труб, а детали художественной ковки используются в качестве украшения.
Створки кованных конструкций чаще всего подвешиваются на петлях к закладным в кирпичных столбах. Верхняя часть створок может быть как полностью открыта, так и с декоративными вставками из поликарбоната. Нижняя часть обычно закрывается металлической облицовкой.
Алюминиевые
Алюминиевые конструкции используются с автоматическим приводом на служебных стоянках и территориях компаний. Выглядят они современно и по деловому. Створки закрываются быстро, легко и почти бесшумно.
Створки изготавливаются из алюминиевого профиля 96 × 177 мм или сэндвич-панелей, от деформации защищены внутренний диагональной растяжкой из троса. Производитель гарантирует 25 — 28 тыс. срабатываний, и отсутствие коррозии в течение 15 лет.
Из профилированного листа
Конструкция из металлических труб, обшитая профильным листом считается самой популярной, современной и практичной. Такие створки практически не уступают по прочности кованным воротам, а возможность сделать конструкцию самостоятельно только увеличивает их популярность.
При изготовлении этого варианта применяется такая же технология, как и при производстве забора из профнастила. Облицовку легко подобрать под цвет забора. Вес створок высотой 3 метра составит около 300 кг. А стоимость намного меньше алюминиевых и кованых вариантов.
Ориентировочные цены на приведенные выше конструкции:
| Конструкция | Стоимость (руб) |
| Кованные | От 9 500 за м² |
| Алюминиевые | От 50 000 |
| Из профлиста | От 7 000 |
При выборе ворот для своего участка, специалисты рекомендуют руководствоваться таким принципом: если забор сделан из металлопрофиля или модульных секций, для него оптимальным вариантом будет распашные ворота из алюминия или стального профиля, а для забора из камня отличным выбором станет кованый вариант.
Видео: Изготовление железных ворот
Вес распашных ворот металлических
Ворота распашные металлические
Приусадебные участки частных домов огораживаются забором, в котором, независимо от вида, обязательно устанавливается калитка для прохода людей и ворота для автомобиля. Чаще всего, для этих целей используются распашные, реже – откатные конструкции.
В качестве материала для ворот обычно используется металл, так как металлические, в отличии от деревянных, будут служить дольше.
Какими должны быть ворота
При самостоятельном изготовлении или покупке готовых ворот, необходимо учитывать основные требования которым они должны соответствовать. Ворота должны быть:
- прочными и жесткими, а так же устойчивыми к взлому и проникновению на территорию;
- в меру тяжелыми – их вес должен противостоять порывам ветра, и в тоже время легкими, чтобы их можно было легко открывать — закрывать;
- эстетичными и индивидуальными – распашные ворота можно сделать более красивыми и изящными, чем стандартные и однообразные металлические откатные или секционные.
В ГОСТ № 31174-2003 регламентированы все требования к металлическим воротам, а так же описаны все их основные виды. Помимо распашных и откатных конструкций, есть еще 9 вариантов – это и секционные, складные и т.д. Однако все эти системы для ограждений используются не часто, так как их установка сопровождается некоторыми сложностями: установка технологической арки или ниши для полотна.
Видео: Металлические ворота и калитки для гаража.
Нормы и технические условия
Требования к распашным воротам определены в ГОСТ 31174-2003, в нем прописаны общие положения, а вот конкретные характеристики определяются уже непосредственно при проектировании. Для надежного запирания и блокировки проема, ворота должны устанавливаться на массивные столбы и иметь прочный каркас.
Прочность каркаса обеспечивается наличием большого количества металлических элементов, что влечет за собой увеличение массы конструкции. А это в свою очередь увеличивает нагрузку на раму и петли системы. Поэтому, во избежание обрыва петель, а так же проседания створок и других аварийных ситуаций, в ГОСТе прописано условие – механизмы и узлы для распашных металлических конструкций должны быть изготовлены строго по проектной документации и расчетам производителя:
- петли и навесы, а так же каркас и рама должны иметь двойной запас прочности, а качество технических решений, должно быть подтверждено сертификатами соответствия центра стандартизации и санитарно-гигиеническим заключением Госсанэпиднадзора;
- на металлических распашных ворот не должно быть дефектов поверхности металла, различимых невооруженным глазом;
- сварные швы должны соответствовать нормам прочности и непрерывности;
- разница по высоте и ширине стоек не должна быть более 5 мм;
- допустимое отклонение по диагонали металлических створок до 2 м – 3 мм, для створок более 2-х метров – 5 мм;
- слой лакокрасочного покрытия должен быть не менее 30 мкм и не должен вызывать аллергических реакций при контакте с кожей.
Читайте также: Забор из пластиковых бутылок
Устойчивость конструкции к ударным нагрузкам проверяется падением собранных створок на жесткую поверхность. После проведения всех испытаний завод — изготовитель оформляет технический паспорт изделия и наносится маркировка в которой указывается: модель ВМ (ворота металлические), номер ГОСТ и размеры.
Размеры и вес
Высота распашных ворот используемых в частном секторе обычно не превышает 3 метра, для производственных конструкций – 5,5. При увеличении высоты увеличивается масса створок и их парусность, что приводит к сложностям в эксплуатации.
Ширина для каждого случая рассчитывается индивидуально. К основным критериям для расчета относятся:
- наличие свободного пространства;
- ширина транспорта который будет проезжать через них: берется максимальная ширина автомобиля и добавляется запас, чтобы он мог свободно проехать, для частных домов достаточно 3 м – ширина легковой машины не превышает 2 м и по 50 см с каждой стороны для свободного проезда.
Делать ворота больших размеров без острой необходимости не всегда практично: во-первых – большая площадь приведет к повышенной ветровой нагрузке, и во-вторых – конструкция получится с большим весом, поэтому потребуется дополнительное усиление.
Вес металлических распашных ворот зависит от того, какой материал использовался для их производства. Примерный расчет делается так:
- Каркас – профильная труба 40 × 20 мм с шириной стенки в 2 мм. Вес 1 м профильной трубы – 1,7 кг. Для ворот шириной 3 м и высотой 2 м из 2-х створок периметр будет равен 12 м. Каждая створка усиливается поперечными балками – 1,5 м для каждой. Получается, что необходимо 15 метров профильной трубы, общий вес которой составит 25,5 кг;
- Обшивка – листовая сталь. Толщина металлического листа – 1,5 мм, общий вес будет в пределах 70 кг.
Получается, что вес металлических распашных ворот будет около 95,5 кг. Добавляем к нему вес запорной фурнитуры, декоративные элементы и прочее.
Преимущества и недостатки
Распашные ворота – это и отличная защита территории от проникновения, и простая и удобная конструкция. У них есть ряд достоинств, а именно:
- при изготовлении можно использовать современные металлические профили, а это в свою очередь дает простор для воплощения в жизнь дизайнерских задумок;
- на большинство металлических элементов наносится специальное полимерное покрытие, которое защищает от коррозии, перепадов температур и т.п;
- на металлических распашных воротах нет видимых элементов крепления, поэтому взломать их сложней;
- конструкция может быть сделана по индивидуальному проекту, с использованием элементов художественной ковки, автоматики для открытия и многое другое.
Читайте также: Забор из металлического евроштакетника
Но, так же как и любые другие воротные конструкции, распашные имеют и недостатки. Так как створки получаются довольно тяжелыми, возможен их перекос и опускание. Эта проблема решается установкой более мощных опор из кирпича, железобетона или стали.
Ели створки ворот будут широкими, а значит тяжелыми, то сложнее избежать их провисания, а так же износа и выгибания петель. С увеличением площади вырастет парусность и соответственно нагрузка от ветра.
Конструкции распашных ворот
Есть несколько видов распашных конструкций, каждый из которых выполняет свои определенные функции и кроме того отражает современный взгляд на ворота. Из самых популярных можно выделить:
- кованные – защитно декоративные функции;
- алюминиевые – легкость и быстродействие;
- из профлиста – надежные и удобные.
Кованые распашные ворота
Служат не только для защиты проезда, но и украшают территорию частного дома. Коваными могут быть все створки полностью, от рамы до перемычек и мелких деталей – самые дорогие, но красивые модели. У вариантов подешевле, основные элементы, такие как: рама створок и перемычки изготовлены из труб, а детали художественной ковки используются в качестве украшения.
Створки кованных конструкций чаще всего подвешиваются на петлях к закладным в кирпичных столбах. Верхняя часть створок может быть как полностью открыта, так и с декоративными вставками из поликарбоната. Нижняя часть обычно закрывается металлической облицовкой.
Алюминиевые
Алюминиевые конструкции используются с автоматическим приводом на служебных стоянках и территориях компаний. Выглядят они современно и по деловому. Створки закрываются быстро, легко и почти бесшумно.
Створки изготавливаются из алюминиевого профиля 96 × 177 мм или сэндвич-панелей, от деформации защищены внутренний диагональной растяжкой из троса. Производитель гарантирует 25 — 28 тыс. срабатываний, и отсутствие коррозии в течение 15 лет.
Из профилированного листа
Конструкция из металлических труб, обшитая профильным листом считается самой популярной, современной и практичной. Такие створки практически не уступают по прочности кованным воротам, а возможность сделать конструкцию самостоятельно только увеличивает их популярность.
Читайте также: Декоративная изгородь
При изготовлении этого варианта применяется такая же технология, как и при производстве забора из профнастила. Облицовку легко подобрать под цвет забора. Вес створок высотой 3 метра составит около 300 кг. А стоимость намного меньше алюминиевых и кованых вариантов.
Ориентировочные цены на приведенные выше конструкции:
| Конструкция | Стоимость (руб) |
| Кованные | От 9 500 за м² |
| Алюминиевые | От 50 000 |
| Из профлиста | От 7 000 |
При выборе ворот для своего участка, специалисты рекомендуют руководствоваться таким принципом: если забор сделан из металлопрофиля или модульных секций, для него оптимальным вариантом будет распашные ворота из алюминия или стального профиля, а для забора из камня отличным выбором станет кованый вариант.
Видео: Изготовление железных ворот
Вес ворот металлических распашных
“Простые решения для сложных задач”
Характеристики ворот распашных. ВП-Р
Ворота распашные противопожарные EI 60, EI 90
Стандарты
Ворота сертифицированы в соответствии с требованиями Федерального закона от 22.07.2008г. №123-ФЗ «Технический регламент о требованиях пожарной безопасности»
Область применения
— большие проемы ворот
— отсутствие пространства сбоку для откатных или телескопических ворот.
— особые пожелания Заказчика.
Ворота поставляются в виде комплекта готовых полотен, выполненных из листовой стали с термо-изоляцией, соответствующей классу пожаробезопасности, коробки из листовой стали специального профиля, плавких предохранителей или электромагнитов, а так же других аксессуаров эффектив-ной пожарозащиты.
Толщина полотна зависит от класса пожарозащиты – EI60 — 64 мм.
Отделка – полотно и коробка ворот окрашиваются в цвета по RAL особопрочной порошковой краской.
Установка в проем.
Коробка изготовлена из стального профиля, специального сечения, с отверстиями для крепления.
Петли для ворот подбираются индивидуально для каждой конструкции, исходя из веса.
Люк устанавливается в полотне ворот для прокладывания пожарного рукава.
Ручки нажимные с обеих сторон полотна, возможна установка ручек «антипаника» на калитке.
Прокладка термоуплотнительная устанавливается на внутренней части коробки ворот либо по периметру полотен. При нагревании прокладка вспенивается, увеличивается в несколько раз, плотно закрывая щели, обеспечивает защиту от дыма.
Табличка с характеристиками ворот установлена на полотно ворот.
Размеры ворот ограничены потребностями Заказчика и здравым смыслом.
Работа механизма ворот в штатном режиме возможна как с ручным приводом, так и с электроприво-дом. В режиме противопожарной защиты – ворота закрываются при срабатывании пожарной сигнали-зации. В этом случае ворота закрывает доводчик и электромагнит ( при ручном приводе), либо электро-привод.
Вес ворот распашных 50 кг на 1 м2 проема.
Направление открывания указывается в заказе.
Примечание: Очень важны внимание и точность проектирования противопожарных ворот, с учетом их размеров и особенностей применения. На месте установки должны быть сняты все размеры и уточнены вертикальность стен и горизонтальность пола, потолка, (балок перекрытий). Особое внимание должно быть уделено выступам, которые могут помешать свободному перемещению полотен ворот. Принимая во внимание вес ворот, необходимо убедиться в прочности стен и балок перекрытия, материал которых должен быть приспособлен для анкерного крепления направляющих.
Внимание: Термоуплотнительную самоклеющуюся ленту использовать только по назначению. Монтаж должен проводиться только квалифицированными специалистами. Система закрывания ворот по выбору клиента, в соответствии с требованиями проектных строительных организаций и проекта противопожарной защиты (плавкий предохранитель или электромагнит).
Как сделать металлические ворота своими руками?
Виды ворот
Существует несколько разновидностей ворот. Они различаются конструкционными особенностями, обуславливающими способ открытия.
Распашные
Возведение подобных конструкций предполагает установку столбов, к которым будут приварены створки. При открытии они разводятся в сторону. Распашные ворота крайне удобны. Они позволяют въезжать на территорию участка даже габаритной техники.
Кованные распашные ворота сделать достаточно просто. Построить их можно с разной конфигурацией, что дает владельцу дачного участка большой простор для фантазии. Можно провести установку одностворчатой конструкции.
Раздвижные
Данный тип ворот может иметь как 1, так и 2 створки. Особенностью устройства является необходимость установки балки и роликов, по которым полотна створки будут двигаться при закрытии и открытии. При необходимости можно устанавливать поймы любой высоты и ширины.
Такие конструкции могут быть оснащены системами автоматического открывания и закрывания. К преимуществам данного вида относится долговечность и отсутствие необходимости выделения большого количества места для распахивания створок. Используя чертеж металлических ворот такого типа, можно сделать их самостоятельно.
Подъемно поворотные
Подъемно-поворотные конструкции представляют собой сложный механизм. В этом случае проводится монтаж опор, а также регулируемого подвеса, к которому крепятся потолочные направляющие. Выполняют монтаж таких элементов, как:
- скользящий ролик;
- стойки рамы;
- амортизатор;
- направляющая шина;
- тросики;
- подъемный механизм.
Такая конструкция металлических ворот при открытии предполагает поднятие створки и разворот ее в горизонтальное положение. Установка своими руками затруднена.
Виды металлических конструкций
Стальные конструкции наиболее часто делаются одностворчатыми, двустворчатыми, с калиткой или без нее.
Одностворчатые
Одностворчатые ворота имеют только 1 створку. Они могут быть распашными, раздвижными и подъемно-поворотными. Наиболее простой является конструкция, при которой к 1 столбу привариваются петли и 1 створка. Она может открываться как внутрь, так и наружу.
Однако при таком монтаже имеется вероятность перекоса створки под собственным весом при регулярной эксплуатации. Более надежны раздвижные варианты, при которых створка имеет опору, что позволяет лучше распределять ее вес и снижает риск поломки.
Двустворчатые
Если нужно построить металлические ворота своими руками, предпочтение следует отдавать простым распашным двустворчатым вариантам. Такие конструкции имеют 2 створки, которые устанавливаются на столбы.
Открываются створки ворот в этом случае в обе стороны. Наиболее часто открытие проводится в сторону двора. Использование 2 створок позволяет уменьшить нагрузку на столбы и петли. Есть возможность установки двустворчатых конструкций раздвижным методом.
Двустворчатые с калиткой
Если имеется необходимость обустройства калитки, ее можно выполнить в полотне 1 из створок. Область калитки обязательно дополнительно укрепляется профилем. Обустраивают ее в области петель. Это позволит снизить нагрузку при частом открытии и закрытии калитки.
Оптимальные размеры металлических ворот
Ширина ворот может быть самой разной, но многие владельцы дачных участков и коттеджей стараются делать их не более 3 м. Этого достаточно, чтобы проходил автомобиль. Рекомендованная высота ворот составляет не менее 2 м. Однако данный параметр во многом зависит от типа выбранной конструкции.
Как сделать металлические ворота своими руками
Чтобы правильно провести изготовление и установку, следует тщательно спланировать не только каждый элемент (и сделать его согласно плану), но также осуществить разметку территории, на которой будет происходить процесс. При создании ворот своими руками важно приобретать только качественные материалы, особенно это касается опорных столбов, петель и запорных механизмов, т.к. они наиболее часто подвержены поломкам.
Кроме того, при установке важно учитывать особенности грунта, т.к. в зимний период почва может пучиться, что приведет к тому, что створки ворот невозможно будет открыть, если они располагаются слишком низко к земле.
Проектирование
В первую очередь следует рассмотреть конструкцию самых простых вариантов, которые могут быть использованы для формирования ограды участка. Схему ворот нужно сделать заранее. Размер профилированных труб для несущих столбов должен быть не менее 60х60 мм, для створок — 40х40 мм.
Следует заранее произвести расчет всех необходимых элементов. Общая высота основных столбов должна включать высоту надземной и подземной части. Для устойчивости не менее 1 м основных столбов должно быть заглублено в землю.
Если надземная часть будет 2,5 м, то общая высота основных столбов будет составлять 3,5 м. Ширина 1 створки — 1 м 50 см.
Нарезку отдельных элементов можно заказать при покупке материала, после чего створки можно быстро сварить на месте сборки ворот.
Что нужно для работы список инструментов и материалов
В процессе работы потребуется ряд инструментов и материалов:
- профиль;
- трубы;
- листы металла;
- сварочный аппарат;
- саморезы;
- дрель;
- цемент;
- кирпич;
- петли;
- болгарка;
- молоток;
- бур;
- дрель;
- угломер;
- рулетка;
- строительный уровень.
Дополнительно могут понадобиться наждачная бумага, ветошь, грунтовочный состав, кисти и краска, а также средства индивидуальной защиты (перчатки, маска и очки). Если на металле имеются признаки ржавчины, его нужно будет очистить антикоррозийным средством.
Основные этапы изготовления створок для ворот
Простая конструкция створок представляет собой прямоугольник длинной 1,5 м, выполненный из профиля, к которому привариваются ребра жесткости. Сначала профиль нарезается по заданным параметрам. Конец каждого элемента срезается под углом 45 ° болгаркой. После этого сваривается каркас.
В последнюю очередь привариваются поперечные и диагональные перекладины и ребра жесткости. Места сварки следует зачистить. Каркас обрабатывают антикоррозийным средством и красят. Так же проводится сварка второй створки. Обшивать их листами следует после навешивания на петли, приваренные к столбам.
Пошаговая инструкция по сборке и установке ворот
Для установки столбов нужно с помощью ручного бура сделать углубления около 1 м. В дно ямы необходимо насыпать небольшое количество щебня. Следует приготовить цементный раствор, чтобы после монтажа основных опорных труб можно было зафиксировать их посредством заливки раствора в оставшееся пространство ям. После проведения установки опорных столбов можно приварить к ним петли. Обязательно следует прикрепить навершия.
Важно правильно наметить места расположения петель, чтобы в дальнейшем конструкция не оказалась перекошенной. При замере их положения нужно использовать спиртовой уровень. Когда основные элементы будут сделаны, столбы установлены, створки навешаны, то можно, закрепить на воротах обшивку. Зафиксировать листы можно с помощью саморезов с широкими шляпками.
Какие оптимальные размеры распашных ворот
Как раз из-за простоты конструкции они и пользуются наибольшим спросом.
Рассказываем о размере распашных ворот, других типах на случай, если распашные — не ваш вариант, а также о преимуществах и недостатках.
Оптимальный размер распашных ворот
Нет такой вещи, как универсальная ширина распашных ворот, это фундаментально индивидуальная величина, которую подбирают под конкретные требования, условия эксплуатации, под габариты автомобиля, который будет ежедневно заезжать во двор и выезжать из него. Поэтому имеет смысл заказывать ворота и калитки одновременно с установкой ограждения — по персональным замерам.
На что нужно обратить внимание:
Ширина автомобиля.
Если у вас легковое авто, хватит ширины в 2,5 метра, если планируется, что туда-сюда будут выезжать грузовики, — как минимум 3,5 метра, а лучше больше. В целом, всегда лучше ориентироваться на максимальные размеры автомобиля. Вдруг вы затеете стройку, где потребуется тяжёлая техника. Куда проще открыть распашные ворота, чем снимать их с петель или, того хуже, разбирать новенькое ограждение.
Расположение относительно других объектов.
Бывает, что проектировщик учитывает буквально всё, вплоть до особенностей рельефа, но забывает о расположенном рядом палисаднике. Створки упёрлись в деревья — пришлось спешно их спиливать. Вместо растений на пути ворот может находиться что-то более капитальное, например, трансформаторная будка.
Резюмируя: мы рекомендовали бы остановиться на ширине от 3,5 метров и больше, но нужно учитывать и то, что находится вокруг. Наш замерщик подскажет и место, где лучше всего расположить ворота/калитки, — которые, к слову, мы изготавливаем самостоятельно по совершенно индивидуальным проектам.
Достоинства и недостатки распашных ворот
Распашные просто устроены: две створки и удобный замок. Чем проще конструкция любого механизма, тем ниже вероятность его поломки, тем проще обслуживание и уход. И тем дольше такой механизм прослужит.
К другим достоинствам можно отнести:
- устойчивость к перепадам температур (без электроники),
- возможность сделать максимальную ширину до 15 метров,
- сравнительная дешевизна при условии, что система не оснащается дополнительной автоматикой.
Недостаток один — они требуют определённого пространства для открытия/закрытия.
Остальное зависит от используемых материалов. К примеру, мы делаем их из профнастила, устойчивого к ржавчине и механическим повреждениям, со сроком эксплуатации от 20 лет, любого цвета благодаря нанесению полимерного цветного покрытия. Поскольку конструкция проста, а материалы качественные, срок эксплуатации становится действительно высоким — максимальным для металлического профлиста.
Другие варианты ворот для частного сектора
Но предположим, необходимого для распашной конструкции пространства попросту нет. К счастью, есть несколько менее пространственно затратных вариантов примерно с тем же функционалом, своими преимуществами и недостатками.
Раздвижные (откатные) — вдоль ограждения установлены специальные полозья, по которым створки скользят в разные стороны (или единственная створка отодвигается влево/вправо). Практически никакое пространство не задействуется, для организации раздвижных полозьев нужно около 30 см вдоль изгороди. Есть особые требования: площадка должна быть идеально ровная, её придётся асфальтировать.
Роллетные — увеличенный вариант ролл-ставней на окнах, витринах киосков, дверях магазинов. Хрупкие и недешёвые, поэтому сравнительно редко используются для уличной входной группы, зато весьма популярны для гаражей. Роллетные ворота включаются дистанционно, что очень удобно в зимнее время. Места они практически не занимают.
Секционные поднимаются, перемещаясь наверх. Они разбиты на отдельные пластиковые или стальные секции, очерченные прочным металлическим каркасом, и значительно чаще используются для гаражей, особенно тех из них, которые расположены непосредственно на нижнем этаже дома. Не самый дешевый вариант.
Вам решать, какие выбрать. Распашные и откатные — наиболее доступные, остальные два типа чаще используются для оформления гаражей, магазинов и других помещений. Автоматикой можно остастить абсолютно все.
Мы делаем откатные и распашные ворота шириной от 3 до 6 метров, хотя самый востребованный вариант — 4 метра, по два метра каждая створка. Используем профнастил: оцинкованный и окрашенный полимерной краской по RAL. Из такого же материала делаем заборы, поэтому он надёжный, прочный, без брака и дефектов.
Вызовите замерщика, и он расскажет больше об оптимальной ширине распашных ворот, калитках, о том, какой вариант лучше подойдёт для вашего участка.
Вес ворот металлических размером 2х3м — Портал о стройке
Ворота гаражные 2,5 х 2,5 м. Лист 2 мм. Без калитки.
Гаражные ворота из листового металла, состоят из 2-х воротных створок. Размер проёма ворот 2,5 м. х 2,5 м. Створки ворот имеют каркас из профильной трубы квадратного сечения 40*40*2 мм. Толщина листа для ворот 2 мм. Ворота оснащены затворным устройством контейнерного типа для запирания изнутри. Каркас ворот и рама окрашиваются грунтовкой Гф-021.
По желанию заказчика возможна установка дополнительного внутреннего замка.
Гарантия на все наши изделия и работу составляет 1 год !!!
Стоимость рамы (косяка), калитки и замков, а так же монтажа (установки) ворот и доставка автотранспортом до места, в цену не входит и оплачивается дополнительно. Итоговая стоимость изготовления и установки гаражных ворот определяется индивидуально с учетом габаритов конструкции, стоимости материалов, а также объема и сложности монтажных работ.
Купить ворота в Челябинске вы можете, обратившись в нашу компанию АВАКАН. Уточнить цену за ворота вы можете по телефону +7908-081-5638 Если Вы затрудняетесь с выбором продукции, обратитесь за помощью к нашим сотрудникам. Специалисты подберут товар необходимый именно ВАМ, и подходящий по цене и доставят и смонтируют на Вашем участке. Доставка транспортной компанией во все регионы РФ !
Характеристики:
Высота: 2.5
Наличие утеплителя: Нет
Конструкция полотна ворот: Секционная
Назначение ворот: Гаражные
Материал ворот: Металл
Тип открывания ворот: Распашные
Способ управления воротами: Механический (с ручным приводом)
Область применения ворот: Бытовые
Покрытие: Лакокрасочное
Тип изделия: Ворота
Вес: 200.0
Ширина: 2.5
Пульт дистанционного управления: Нет
Гарантийный срок: 12
Цвет: Разные цвета
Материал створок ворот: Лист стальной 2 мм.
Каркас воротных створок: Профильная труба|уголок равнополочный
Утепление: Возможно по запросу
Source: www.avakan74.ru
Читайте также
ВЕС ВОРОТ
Очень часто заказчика интересует вопрос соотношения размера створки ворот и столба, на котором она крепится. Давайте попробуем разобраться в этом вопросе на примере ворот из профнастила.
Материал для каркаса
Каркас створки ворот изготавливается из профильной металлической трубы сечением 40×20 или 40×25 с толщиной стенки полтора — два миллиметра. Рассчитаем массу каркаса для створки. Для этого необходимо знать вес одного метра профильной трубы, из которой будет изготовлено полотно будущей конструкции. Итак, 1 метр трубы 40×20×1,5 весит 1,4 килограмма, а один метр трубы 40×20×2 весит 1,7 кг. Для удобства расчета приведем примеры распространенных эскизов ворот.

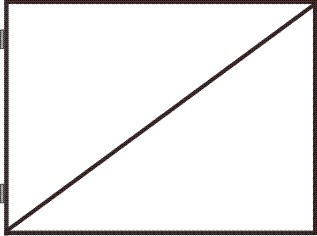

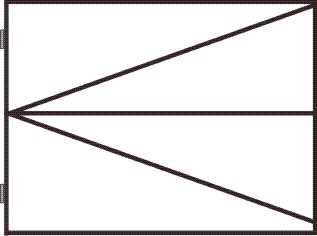

Эскизы для расчета длины и массы
 |  |
| Длина 2 метра. Общая длина профильных труб 11-12м. Масса равна 12х1,4 = 16,8 кг | Длина 2 метра. Общая длина профильных труб около 12м. Масса равна 12х1,4 = 16,8 кг |
 | Длина 2 метра. |
Материал для обшивки
Материалом для обшивки в нашем случае будет профнастил для заборов маркировки С20 толщиной 0,5 мм. Квадратный метр такого материала имеет массу около 5 килограммов. На распашные ворота шириной 4 метра (самый ходовой размер от 3 до 4 м) при высоте забора 2 метра — необходимо 4 листа, по два на каждую створку, т.е. получается максимум 20 килограмм.
Итак, масса одной створки ворот составляет около 40 кг. Такой вес способен удержать средний человек. Сварной шов, которым ворота крепятся посредством петли к столбу, способен выдержать нагрузку гораздо больше, чем создается указанной массой. Поэтому две петли для каждой половинки вполне достаточно.
| На главную | База 1 | База 2 | База 3 |
| Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
| Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
| Упорядочить по номеру документаУпорядочить по дате введения |
