Конструкции узлов деревянных стропильных ферм крыши,
Несущие треугольные композиции крыши с разными узлами называются стропильными фермами. Благодаря своим конструкциям фермы придают жесткость всей крыше и равномерно распределяют нагрузку на все участки. Для любой деревянной стропильной фермы главное – качественно скрепить все узлы. Рассмотрим варианты крепления.
Конструкция стропильной фермы
Выбор конструкции стропильной фермы зависит от всех факторов: уровень возможной нагрузки от осадков и ветра на крышу, вес кровли, размеры крыши, материал и многие другие. Но, к счастью, создавать свою конструкцию фермы можно как угодно. Вот вам достаточное количество примеров для вдохновения (некоторые подходят для строительства обычного чердака, некоторые для крыши гаража или сарая, некоторые для мансарды).
Узлы стропильных ферм
Задача крепления любого узла в стропильной ферме – не дать стыку двух и более брусьев расшататься. Поэтому крепить их нужно как следует. Но это еще не значит, что надо забивать гвозди или вкручивать шурупы везде, где это возможно. Такой метод только создаст в дереве лишние трещины, которые могут привести к расколу всего бруса или доски.
Для начала рассмотрим несколько вариантов узлов для стропильных ферм при пролетах до 6 метров. Вот так могут выглядеть узлы обычной треугольной фермы со стропильными ногами и ригелем.
Коньковый узел между стропильными ногами создается креплению скоб или накладок с гвоздями (желательно в половину толщины бруса). Узел ригеля со стропильной ногой создается так же при помощи скоб, гвоздей или болтов. Если стропила не выходят (или почти не выходят) за рамки стен, то концы стропильных ног можно опирать прямо на стены. Такая конструкция подходит для небольших строений, но имеющих достаточно прочные стены, поскольку из-за отсутствия нижней затяжки и поперечных стоек с подкосами нагрузка сразу передается на стены.
Обычная треугольная ферма с нижней затяжкой имеет узлы, схожие с предыдущим вариантом, за исключением дополнительного усиления узлов стропильных ног с мауэрлатом.
Лучше опирать стропильную ногу на затяжку методом лобовой врубки и крепить специальным стяжным болтом. Желательно, чтобы оси элементов пересекались над серединой подкладки. Это придаст узлу дополнительную прочность.
Еще есть вариант, когда вы оставили вверху стен внутренние пустоты для опирания балок потолка. В этом случае крепление опорного узла фермы будет очень серьезным.
Под концы стропильных ног нужно подвести шпалы. От этого распор будет передаваться сразу на потолочные балки. Между шпалой и стропильной ногой необходимо смонтировать специальный подкос и колодку (последнюю как можно ближе к опорам балок). Это не даст балкам прогибаться.
При изготовлении фермы с центральной стойкой коньковый узел можно скрепить несколькими болтами с накладками, то же самое касается и нижнего узла стойки и затяжки.
При пролетах от 6 до 12 метров стропильную ферму нужно усиливать дополнительными элементами: стойками и подкосами.

Какие бывают узлы стропильных ферм

Примеры креплений узлов деревянных стропильных ферм крыши

Примеры креплений узлов деревянных стропильных ферм крыши

Виды конструкций деревянных стропильных ферм

Виды конструкций деревянных стропильных ферм

Узлы стропильных ферм

Задача крепления любого узла в стропильной ферме – не дать стыку двух и более брусьев расшататься. Поэтому крепить их нужно как следует. Но это не значит, что надо забивать гвозди или вкручивать саморезы везде, где это возможно. Такой метод только создаст в дереве лишние трещины, которые могут привести к расколу всего бруса или доски.

Варианты узлов для стропильных ферм при пролетах до 6 метров. Узлы обычной треугольной фермы со стропильными ногами и ригелем.

Узлы стропильной фермы с ригелем

Узлы стропильной фермы с ригелем

Коньковый узел между стропильными ногами создается креплением скоб или накладок с гвоздями (желательно в половину толщины бруса). Узел ригеля со стропильной ногой создаётся так же при помощи скоб, гвоздей или болтов. Если стропила не выходят (или почти не выходят) за рамки стен, то концы стропильных ног можно опирать прямо на стены. Такая конструкция подходит для небольших строений, но имеющих достаточно прочные стены, поскольку из-за отсутствия нижней затяжки и поперечных стоек с подкосами нагрузка сразу передаётся на стены.

Обычная треугольная ферма с нижней затяжкой имеет узлы, схожие с предыдущим вариантом, за исключением дополнительного усиления узлов стропильных ног с мауэрлатом.

Узлы стропильной деревянной фермы с затяжкой

Узлы стропильной деревянной фермы с затяжкой

Лучше опирать стропильную ногу на затяжку методом лобовой врубки и крепить специальным стяжным болтом. Желательно, чтобы оси элементов пересекались над серединой подкладки. Это придаст узлу дополнительную прочность.

Ещё есть вариант, когда вы оставили вверху стен внутренние пустоты для опирания балок потолка. В этом случае крепление опорного узла фермы будет серьёзным.

Крепление опорного узла стропильной фермы при опирании на потолочные балки

Крепление опорного узла стропильной фермы при опирании на потолочные балки

Под концы стропильных ног нужно подвести шпалы. От этого распор будет передаваться сразу на потолочные балки. Между шпалой и стропильной ногой необходимо смонтировать подкос и колодку (последнюю как можно ближе к опорам балок). Это не даст балкам прогибаться.

При изготовлении фермы с центральной стойкой коньковый узел можно скрепить несколькими болтами с накладками, то же самое касается и нижнего узла стойки и затяжки.

При пролетах от 6 до 12 м стропильную ферму нужно усиливать дополнительными элементами: стойками и подкосами.

Крепления узлов стойки с затяжкой и подкосов со стропильными ногами фермы

Крепления узлов стойки с затяжкой и подкосов со стропильными ногами фермы

Дальше больше!

Узлы деревянной стропильной фермы | Узлы деревянных ферм

Стропильные системы из дерева оборудуются из висячего или наслонного типа ферм, но независимо от этого необходимо учитывать климатические условия местности, нагрузку на кровлю, и ее конфигурацию.

Понятие стропильной фермы включает в себя разнообразные составляющие, такие, как обрешетка, раскосы, стойки. Такой скелет должен обладать достаточной жесткостью и выдерживать постоянные и временные нагрузки. Зависимо от размеров и конструктивных особенностей здания используют несколько видов ферм.

При ширине дома от двенадцати до двадцати четырех метров целесообразно использовать трапециевидную или сегментную форму. С шириной строения до тридцати шести метров можно использовать многоугольную конструкцию. Традиционную треугольную систему лучше всего использовать для домов от девяти до восемнадцати метров в ширину. Узлы стропильной системы отвечают за прочность конструкции, и монтаж элементов осуществляют при помощи гвоздей, методом врубки и различными приспособления для фиксации, которые нередко изготовлены из металла. В некоторых случаях актуально применение комбинированных систем, где используют элементы не только из дерева, но и из металла.

Прочность и надежность всей системы зависит от надежности крепления узлов стропильной системы, поэтому их монтажом должны заниматься профессионалы.

Позвоните нам:      +8 (985) 447-61-61

Узлы деревянной стропильной фермы и их группы

Узлы деревянных ферм делятся на три категории:

  1. Узел, который соединяет стропильные ноги с мауэрлатом.
  2. Узел, соединяющий элементы фермы с ногами и придающий конструкции дополнительную жесткость.
  3. Узел стыкования – необходим при удлинении элементов фермы.

Стоит отметить, что способы соединения стропил с мауэрлатом может быть, как жестким, так и скользящим. Не всегда жесткий способ отличается надежностью, так как под влиянием погодных условий дерево сжимается и разжимается. Если использовать соединение жесткого типа, элемент деформируется и приходит в негодность.

Жесткие узлы

Для обустройства жесткого узла используют следующие методы:

  1. Врубка на стропиле. Глубина врубки должна быть не больше третьей части высоты бруса. Стропило должно упереться в мауэрлат и зафиксироваться при помощи гвоздей – два вбивают под углом с боковой части стропильной ноги, третий вбивается в вертикальной плоскости.
  2. Нашивка подпорной рейки на стропильную ногу. Для этого к стропилу подшивают рейку длиной в метр, которая упирается в мауэрлат. В качестве фиксаторов применяют металлические уголки.

Скользящие узлы

Такая разновидность соединений используется в наслонных фермах. В висячих стропильных системах используется оцилиндрованные бревна, стропила из которых упираются в месте конькового прогона. Это означает, что несущие стены не подвергаются нагрузке, следовательно, и узлы скользящего типа не нужны.

По окончанию постройки наслонных стропил, данное сооружение на протяжении длительного периода времени дает усадку. Ферма постоянно движется, поэтому используя жесткие узлы стены могут разрушиться. В скользящем узле, соединение имеет определенную свободу движения, которая обеспечивается несколькими способами.

На стропильной ноге, которая упирается в мауэрлат делается запил. Для фиксации применяются гвозди – два забивают под углом, один вертикально. Стропило опускают за стену, и с помощью металлических уголков крепят к мауэрлату. Так же допускается использование слазок – специальных приспособлений из металла. Хотя стропильная нога в любом случае соприкасается с мауэрлатом, эти элементы могут двигаться независимо друг друга. Чтобы при сильном ветре крышу не снесло, элементы деревянной фермы соединяют скобами и хомутами, а стропила при помощи скруток из проволоки.

При монтаже такой сложной системы, как стропильная ферма необходим профессиональный подход, в противном случае вся конструкция придет в негодность в скором времени, что приведет к большим материальным потерям. Переделать или отремонтировать стропильную ферму гораздо дороже, чем сделать новую.

Компания Транслес с 1997 года предоставляет услуги по сооружению деревянных конструкций, в том числе и ферменных систем. Узлы стропильной фермы, собранные нашими мастерами, прослужат не один десяток лет. Мы готовы взяться за проект любой сложности и гарантируем высокое качество и своевременное выполнение работ.

Деревянные фермы. Выбор схемы фермы и её расчет, страница 6

8. ПОДБОР ПОПЕРЕЧНОГО СЕЧЕНИЯ СЖАТЫХ РАСКОСОВ.

Раскосы рассчитывают как центрально сжатые стержни аналогично  вышеприведенному расчету центрально сжатых поясов по формулам (2),  (3). За расчетные длины раскосов lx и ly (в конструкциях, приведенных на рис.3 lx=ly) принимается расстояние между центрами узлов фермы. Раскосы выполняются из деревянного бруса сечением bpxhp. Как уже было отмечено bp=bнп=bвп, высота сечения раскоса может быть как больше ширины сечения, так и меньше ее.

Полученное расчетом сечение раскосов является минимально необходимым для обеспечения прочности ферм. Однако, из конструктивных соображений (см. проектирование и расчет промежуточных узлов) это сечение часто увеличивают.

9. РАСЧЕТ РАСТЯНУТЫХ СТОЕК.

Растянутые стойки – тяжи выполняются из стали круглого поперечного сечения диаметром 12-40 мм (рис.5).

Тяжи имеют нарезку и гайки с обоих концов. Длину нарезки назначают обычно в пределах от 3,5 до 4,5 диаметра тяжа (рис.5б) с учетом необходимости в последующем подвинчивания гаек.

Так как нарезка ослабляет сечение тяжа, то для уменьшения расхода стали в длинных тяжах диаметром 22 мм и более рекомендуется нарезку производить на предварительно утолщенных путем горячей осадки концах. Утолщение концов делают с таким расчетом, чтобы диаметр ослабленного нарезкой сечения был не меньше диаметра неутолщенного тяжа (рис.5в).

На концах тяжей, помимо гаек, для предотвращения самопроизвольного развинчивания их в ответственных элементах надлежит ставить контргайки. Закрепление тяжей в узлах верхнего и нижнего поясов ферм должно обеспечивать удобное подтягивание тяжей для устранения провисания ферм при эксплуатации.

Под гайки  тяжей укладывают металлические подкладки — шайбы. Во избежание разрушения древесины под шайбами они должны быть достаточно жесткими и выполнены из толстой листовой или прокатной фасонной (уголков, швеллеров) стали. Листовые шайбы делают квадратными, прямоугольными или, иногда, круглыми. Размеры шайб определяются расчетом.

Для устранения опасности загнивания древесины под массивными шайбами вследствие конденсационного увлажнения следует прилегающую к  шайбам часть древесины покрывать антисептической обмазкой.

Требуемую площадь поперечного сечения Аст можно  определить по формуле

                         ,                       (4)

где Nс – усилие в стойке,

Rbt – расчетное сопротивление растяжению болтов и тяжей (так, например, для болтов класса 4.6 Rbt=1700 кГ/см2),

gc – коэффициент условий работы, равный в нашем случае 1,0.

Диаметр стойки, зная Аст, легко определить с помощью приложения 6.

Минимальная площадь шайбы под растянутой стойкой определяется как

                          ,                      (5)

где Rсм90 – расчетное сопротивление смятию древесины поперек волокон (см. приложение 2).

10. ОПОРНЫЕ УЗЛЫ ДЕРЕВЯННЫХ ФЕРМ

Опорные узлы брусчатых деревянных ферм решают на лобовых врубках с одним-двумя зубьями или на стальных хомутах.

Лобовую врубку с одним зубом применяют в опорных узлах простейших треугольных ферм при небольших пролетах и нагрузках. Лобовую врубку с двумя зубьями применяют в опорных узлах многопанельных ферм, когда врубка с одним зубом при ограниченной площади смятия не может обеспечить передачу значительных усилий, возникающих в этих фермах. Общим недостатком опорных узлов на врубках является наличие длинного участка нижнего пояса, работающего на скалывание,  нередко мешающего правильному размещению фермы на верхней связке стены и требующего большого выноса карниза кровли.

Деревянные фермы. Выбор схемы фермы и её расчет, страница 7

Если усилия в элементах фермы велики, то опорные узлы могут быть решены на стальных хомутах, с тяжами из круглой стали.

        11. ОПОРНЫЙ УЗЕЛ ФЕРМЫ НА ЛОБОВОЙ ВРУБКЕ С ОДНИМ ЗУБОМ

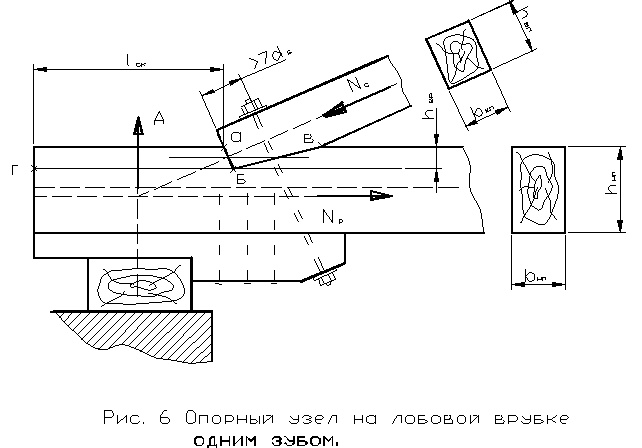

Конструкция узла представлена на рис.6.  Верхний сжатый элемент (ВП или опорный раскос) упирается частью своего торца в вынутое для этой цели гнездо в нижнем растянутом элементе (нижнем поясе фермы). Площадка смятия а-б располагается перпендикулярно к оси верхнего сжатого элемента; центр площадки смятия должен совпадать с осью верхнего элемента. Площадка  в-б в работе врубки участия не принимает. Площадка  б-г работает на cкалывание.

Глубина лобовой врубки hвр в опорных узлах должны быть не более 1/3 высоты бруса нижнего пояса. Наименьшая глубина врубки для бруса – 2 см.

Длина плоскости скалывания должна быть не менее четырех глубин врубки и не менее 20 см.

Для связи верхнего и нижнего элементов должен быть поставлен стяжной болт диаметром 16-25 мм, обеспечивающий необходимую плотность сопряжения. В случае скалывания площадки б-г болт может предотвратить обрушение фермы или замедлить его, вследствие чего эти стяжные болты иногда называют «аварийными». Болты располагают перпендикулярно к оси сжатого элемента; иногда при очень больших углах наклона сжатого элемента к нижнему растянутому элементу возможна постановка болтов перпендикулярно биссектрисе угла  наклона.

Упором для нижней шайбы болта служит скошенная плоскость деревянной опорной подкладки – подбалки, прибиваемой к нижнему элементу гвоздями. Подбалку опирают на опорную подушку, которая распределяет опорное давление на большую площадь стены. В подбалке, в месте примыкания к опорной подушке, обычно делают уступ примерно на 2 см. Постановка подбалок в опорных узлах ферм совершенно обязательна. Помимо создания упора для закрепления стяжного болта, подбалка усиливает ослабленное сечение растянутого пояса и своим выступом фиксирует положение опорной подушки, чем облегчает и ускоряет правильную установку ферм на место. Толщину подбалки принимают не менее глубины врубки hвр.

В фермах  из брусьев для предотвращения появления значительных изгибающих моментов, возникающих вследствие несимметричного ослабления растянутого элемента, рекомендуется центрировать опорные узлы по оси, проходящей через середину ослабленного сечения нижнего пояса (рис.7а).

При разметке врубки с площадкой смятия, расположенной  симметрично относительно оси сжатого элемента, наиболее простое графическое ее построение может  быть получено следующим  образом (рис.7б). На  расстоянии 0,5hвр от верхней кромки нижнего пояса проводят прямую, параллельную этой кромке, до пересечения с осью сжатого элемента в точке n. Через точку n затем проводят прямую а-б, перпендикулярную к оси сжатого элемента.

На рис.7в приведен другой вариант лобовой врубки; он отличается от основного тем, что в нем осевая линия сжатого бруса не совпадает с  серединой площадки смятия,  вследствие чего в сжатом элементе возникает изгибающий момент М = Ne. Такое решение не рекомендуется для основных узлов ферм, но оно иногда допускается в промежуточных узлах подкосных конструкций с обязательным  учетом дополнительных напряжений, возникающих в сжатом элементе от эксцентричного приложения сжимающего усилия.

    В лобовых  врубках  с одним зубом необходимо проверить прочность рабочих поверхностей на смятие и на скалывание. Ослабленный врубкой нижний пояс надо проверить на возможность разрыва. Проверку на смятие производят по формуле:

                                             (6)

где Nсм=Nс – усилие смятия, равное усилию в примыкающем сжатом элементе верхнего пояса (опорного раскоса в случае полигональной фермы) и направленное перпендикулярно к плоскости смятия;

Лекции по деревянным конструкциям — часть 4

Для  сохранения  геометрической  неизменяемости  решетку  фермы  снабжают

дополнительными компенсирующими нисходящими раскосами.



Рисунок 4 – Пятиугольная ферма из брусьев или бревен на лобовых врубках.

Расчет ферм.
Порядок  расчета  ферм  такой  же,  как  и  порядок  расчета  плоских  несущих

деревянных конструкций:

1)

статический расчет;

2)

подбор сечения элементов фермы;

3)

расчет узлов.

Расчету  ферм  предшествует  сбор  нагрузок.  Нагрузки,  действующие  на

ферму,  складываются  из  постоянных  (от  собственной  массы  фермы  и
ограждающих конструкций покрытия) и временной (чаще всего только от снега).

Статический  расчет  фермы  сводится  к  определению  усилий  от  внешних

нагрузок  в  элементах  фермы.  Для  всех  стержней  определяется  значение
продольной силы N, а для верхнего пояса еще и изгибающий момент  M.

Определение  усилий  в  стержнях  можно  производить  графически  или

аналитически.  При  этом  в  схемах  сегментных  ферм  криволинейные  оси  панелей
верхнего  пояса  на  участках  между  соседними  узлами  заменяют  хордами,
стягивающими эти дуги.


Усилия определяют отдельно:

1)  для  случая  загружения  снеговой  равномерно  распределенной

нагрузкой на половине пролета;

2) для случая загружения снеговой нагрузкой на всем пролете;
3)  для  случая  загружения  постоянной  нагрузкой  (собственный  вес

фермы и вес ограждающих конструкций покрытия) на всем пролете фермы.

Целесообразно  сначала  определить  усилие  от  единичной  нагрузки,  а  затем,

умножив на величины фактических нагрузок, получить истинное значения усилий
в стержнях.

При  вычислении  усилий  в  средних  раскосах  учитывают  два  случая:  когда

раскос сжат и когда растянут.


Расчетные  усилия  в  стержнях  определяются  при  следующих  двух

комбинациях нагрузок:


1)  Равномерно  распределенная  постоянная  нагрузка  на  всем  пролете,

временная (снег) — на половине пролета фермы.

2)  Равномерно  распределенная  постоянная  и  временная  нагрузки  на  всем

пролете фермы.





Подбор сечений элементов фермы.

Ширина  сечения  элементов  фермы  определяется  по  предельному  значению

гибкости.  Для  элементов  ферм  установлены  следующие  предельные  значения
гибкостей (λ

пр

):

— для верхнего пояса  λ

пр

=120 ;

— для элементов решетки  λ

пр

=150 ;

— для нижнего пояса из стали λ

пр

=400.

Ширину  сечения  верхнего  пояса  и  элементов  решетки  целесообразно

назначать по значению радиуса инерции.



   , где l – расчетная длина стержня фермы




Высоту  сечения  верхнего  пояса  определяют,  пользуясь  приближенной

формулой для момента сопротивления:




Момент сопротивления с другой стороны равен:



Отсюда по известным b и W находят h.
После  подбора  сечений  элементов  фермы,  выполняют  проверку  их

прочности.


Сжатые элементы ферм проверяют на устойчивость по формуле:



φ – коэффициент продольного изгиба, принимаемый по СНиП;
R

С

– расчетное сопротивление древесины сжатию.


Растянутые деревянные элементы проверяют на прочность по формуле:



стальные по формуле:




где m – коэффициент условия работы (если пояс состоит из двух элементов,

то m=0,85).


В  случае,  когда  верхний  пояс  нагружен  межузловой  нагрузкой,  его

проверяют, как сжато – изогнутый элемент  на прочность по формуле:










Изгибающий  момент M, вызванный  наличием  межузловой  равномерно

распределенной нагрузки, определяется по балочным формулам:




Значение  изгибающего  момента  M

q

  может  быть  уменьшено  за  счет

разгружающего  момента  M

n

,  создаваемого  путем  эксцентричного  приложения

продольной сжимающей силы  N.




Суммарный  изгибающий  момент  в  середине  пролета  l,  в  этом  случае

вычисляется по формуле

M=M

q

-M

n

, где M

n

=N·e


В  сегментных  фермах  эксцентриситет  силы N получается  за  счет  кривизны

оси панели верхнего пояса.





Продольная  сила,  направленная  по  хорде  дуги  создает  разгружающий

изгибающий момент

M

n

=N·f


Значение f

0

 можно вычислить по формуле:



l

0

 — длина хорды;

r

0

 – радиус дуги, по которой очерчен верхний пояс.


Для неразрезного верхнего пояса  изгибающие моменты в крайней от опоры

панели будут равны:

1.1. Деревянные фермы.

Санкт-Петербургский Государственный Технический Университет

Пояснительная записка к курсовому проекту

«Каркас одноэтажного деревянного здания»

Выполнила:

студентка группы 3014/2

Красильникова Т.С.

Проверил:

доц.Ширяев Г.В.

2003 г.

Содержание.

1. Конструктивная схема здания.

3

1.1. Деревянные фермы.

3

1.2. Выбор шага рам.

4

1.3. Связи.

4

2. Конструирование и расчет покрытия здания.

7

2.1. Конструкция покрытия.

7

2.2. Подбор сечения рабочего настила.

7

2.3. Подбор сечения стропильных ног.

10

2.4. Подбор сечения прогонов

11

2.5. Расчет гвоздевого забоя.

13

3. Расчет и конструирование элементов ферм.

13

3.1. Определение узловых нагрузок.

13

3.2. Определение усилий в стержнях ферм.

13

3.3. Подбор сечений элементов ферм.

14

4. Расчет и конструирование узлов ферм.

18

4.1 Промежуточный узел.

18

4.2 Центральный узел.

19

4.3 Опорный узел.

20

4.4 Стык нижнего пояса.

23

Список используемой литературы.

25

  1. Конструктивная схема здания.

Проектируется одноэтажное здание с несущим деревянным каркасом. Основу каркаса составляют последовательно расположенные рамы, образованные двумя колоннами и ригелем. В качестве ригеля используется треугольная деревянная ферма. Колонны жестко закреплены в фундаменте в плоскости рамы и шарнирно в плоскости стены.

Пространственная жесткость здания обеспечивается связями, объединяющими отдельные рамы.

Рассмотрим треугольную деревянную ферму.

В фермах различают следующие элементы:

1 – Нижний пояс.

2 – Верхний пояс.

3 – Раскосы.

4 – Стойки.

Все элементы фермы в данном проекте выполнены из деревянного бруса, за исключением стоек, которые выполняются из стального кругляка.

Высота фермы определяется по пролету:

hф =1/4Lф при Lф<=14 м – 6-ти панельная ферма

hф=1/5Lф при Lф>=14 м — 8-ми панельная ферма

В данном проекте пролет фермы Lф=15 метров,

поэтому высота фермы hф=1/5*15=3 метра

Точки пересечения элементов фермы – узлы. Выделяют несколько характерных узлов:

5 – Опорные.

6 – Коньковый.

7 — Центральный узел нижнего пояса.

Расстояние между соседними узлами нижнего пояса называется длиной панели(lп). В этом проекте рассмотрена равно панельная ферма.

1.2. Выбор шага рам.

Шагом рам называется расстояние между двух рядом стоящих рам в плоскости стены. В зданиях такого типа он зависит от нагрузок на покрытие и обычно составляет 3 до 6 метров. Так как проектируемое здание отапливаться не будет (т.е. покрытие будет не утепленное), а снеговая нагрузка будет соответствовать 4-му снеговому району, зададим 12 по 4 м и по крайние по 4 м.

Высота здания, пролет фермы и ветровой район при назначении шага рам не учитываются.

1.3. Связи.

Конструктивная схема каркаса одноэтажного деревянного здания с треугольной 6-ти панельной фермой и схема размещения связей представлены на рисунке:

1 – вертикальные связи между фермами. Размещаются так, чтобы ни одна ферма не осталась без вертикальных связей, что приводит к их расстановке через пролет между рамами, а при четном количестве пролетов приходится их устанавливать подряд в двух пролетах (например у одного из торцов здания).

2 – связи в плоскости верхних поясов ферм. Устанавливаются в торцевых пролетах, но если длина здания превосходит 30 м, то они устанавливаются и в центральных пролетах, по возможности с равным шагом.

3 – связи в плоскости нижних поясов ферм. Эти связи расставляются так, чтобы на виде снизу они проецировались на связи в плоскости верхних поясов ферм.

Связи 1, 2 и 3 принято называть ветровыми, так как они придавая пространственную жесткость конструкции, позволяют наряду с прочими элементами каркаса распределять ветровую нагрузку, действующую на торец здания между всеми рамами.

Кроме связей между фермами в каркасе здания выделяют связи между колоннами:

6 – горизонтальные связи между колоннами.

7 – связи в плоскости стены между колоннами. Они устанавливаются в крайних от торцов здания пролетах, а в зданиях, длинна которых превосходит 30 м, и в центральных пролетах.

На рисунке изображены также прогоны (4) и стропильные ноги (5) – это элементы покрытия, не входящие в структуру связей. Прогоны располагаются вдоль всего здания по узлам верхних поясов ферм. Стропильные ноги укладываются поперек прогонов в плоскости верхних поясов ферм с шагом от 0.8 до 1.2 м в зависимости от величины снеговой нагрузки. В этом курсовом проекте шаг стропильных ног принят равным 1 м.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
