Установка автоматики на откатные ворота

Если вы читаете эту статью, значит, у вас уже установлены откатные ворота, а сейчас вы хотите провести монтаж автоматики, чтобы они стали более удобными и практичными.

Начнем с предупреждений!

Если ворота плохо двигаются, есть проблемы с открытием, то монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новые откатные ворота из строя. Ни один инженер при производстве не может учесть особенности установки именно.
Сделаем вывод: перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

  • Электронный привод для откатных ворот.
  • Рейка с зубцами.
  • Пульты для ДУ.
  • Элементы для безопасности.
  • Лампа – «сигналка».

Какое еще нужно оборудование:

  • Сварка.
  • Дрель и сверла для металла.
  • Электроприводы для питания.
  • Приводы для подключения элементов безопасности
  • Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Закрепление зубчатой рейки

Ворота должны быть полностью открыты, устанавливаем в середине привода рейку с шестерней. Учитывайте, что для закрепления концевых выключателей нужно оставить немного рейки с зубцами.
Далее привариваем к профильной трубе рейки с зубцами. Протягиваем за рейку полотна. После установки следующей рейки выполняем ту же процедуру. Учтите, что между стыками не должно быть разрывов. Должен выйти один «зуб».
Все элементы крепежа автоматики откатных ворот нужно еще раз приварить. Затем между приводом и шестерней устанавливаем 1-миллиметровый зазор.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Подключение привода

Для его подключения у вас должна быть схема и инструкция. Для тестирования пользуемся пультом: привод, после приведения в действие, должен не до конца закрывать ворота. Для регуляции времени закрывания ворот нажимаем на пульте кнопку Р1 3 раза, или на 3 секунды – они совершат полный цикл открывания и закрывания. Советуем до подключения элементов безопасности отрегулировать привод.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Рекомендуем произвести монтаж элементов безопасности при установке автоматики ворот. Починка автомобиля будет стоить дороже установки фотоэлементов.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

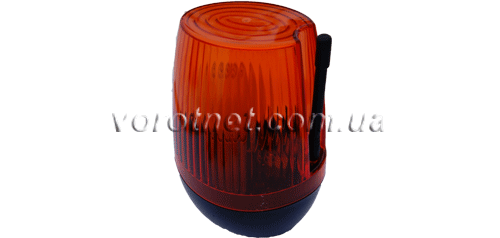

Подключение сигнальной лампы

Лампу нужно установить на проезжую часть лицом, чтобы она информировала о подъезжающих машинах, или подходящих людях. А нужна ли вам такая лампа, подумайте сами. Мы бы рекомендовали устанавливать все элементы безопасности. Лампы можно закрепить классическими саморезами. Чтобы подключить, возьмите провода 2х0,5 мм или 2х0,75 мм. Берете схему с нструкцией и подсоединяете все по ней.

Выводы

Как видите, для установки автоматической системы много усилий не потребуется. Если у вас возникнут затруднения, не хватит опыта, времени, стоит обратиться к профессионалам, у которых есть необходимые навыки и оборудование. Телефоны и адреса сервисных центров можно узнать в Интернете.

Откатные ворота с электроприводом своими руками: устройство и инструкция

Электрический привод представляет собой специальную систему, предназначение которой преобразовывать энергию в механическую. Автоматика устанавливается на различные типы ворот и позволяет экономить время на открывание и закрывание створок. Современные откатные ворота с электроприводом имеют массу преимуществ, тем не менее, многие задумываются об их установке и целесообразности этого поступка.

Стандартный электропривод на воротах откатного типа состоит из следующих элементов:

  • редуктора и непосредственно двигателя;
  • зубчатой рейки;
  • защиты и автоматики;
  • цепей управления.

Имеются отдельные линейки моделей, в которых двигатель с редуктором собраны в одном корпусе. Защита осуществляет функцию остановки работающего мотора при появлении препятствий, тогда как автоматика выполняет остановку при достижении крайнего положения. Элементами управления являются пульт д/у, фотоэлементы, щит управления.

Выбор привода для откатных ворот

Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:

  • частоты его использования;
  • мощности двигателя.

Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.

Откатные ворота с электроприводом

Выбирать систему для устройства откатных ворот с электроприводом необходимо из расчета, что для передвижения 300-килограммовой створки надо установить двигатель мощностью примерно 300 Ватт. Если вес всей конструкции меньше одной тонны, то можно установить электропривод на 600 Ватт.

Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.

Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.

Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.

Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.

Откатные ворота с электроприводом

Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала. Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы.

Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.



Последовательное выполнение работ

Делится на несколько этапов:

  • замеры;
  • установка фундамента;
  • монтаж роликовых опор;
  • крепление привода, зубчатой рейки;
  • подсоединение дополнительных элементов.

Видео: откатные ворота своими руками

Производим замеры

В большинстве случаев, откатные ворота с электроприводом размещаются внутри ограды согласно чертежам. Их длинна будет равна 150 процентам от ширины проема, потому, нужно побеспокоиться о наличии свободного места.

Откатные ворота с электроприводом

При выполнении замеров, важно правильно разметить место будущего фундамента. Размеры должны четко соответствовать действующим стандартам, иначе будет значительный перерасход бетона или же его недостаток при заливке.

Размеры ямы подбираются исходя из габаритов проема для ворот. Также нужно учитывать глубину промерзания почвы при расчете глубины залегания фундамента. Ширина укладываемого фундамента составляет примерно полметра.

При расчетах нужно определиться будет ли установлен ответный столб, который будет держать ворота в закрытом положении.

Откатные ворота с электроприводом

Далее, выкапывается яма нужных размеров, в которую крепятся швеллеры углами вниз. Они устанавливаются на всю глубину ямы. Это позволяет создать базовый каркас, на котором будет формироваться фундамент и крепиться ворота.

Обустройство фундамента

Очень важным моментом является подготовка и заливка фундамента, ведь он является основой всей конструкции. Именно поэтому, к нему предъявляются очень высокие требования прочности.

Чаще всего, его закладывают на глубину до 2 метров с использованием закладной детали, которая будет соединена с арматурой. Длинна основания в большинстве случаев должна равнятся половине длинны пространства под ворота.

Откатные ворота с электроприводом

При укладке фундамента, ширина ямы не должна быть меньше 0,4 метра.

Монтируя основу, нужно просчитать столб для держания ворот в зарытом положении. Если он будет устанавливаться, то надо продумать метод его крепления. Для повышения прочности конструкции ставят специальный швеллер углами вниз.

После установки закладной детали, к ней сваркой крепят арматуру. Швеллер устанавливается вплотную к полотну забора и крепится к нему. Здесь, нужно проложить питающий кабель. Для облегчения монтажа электроники, сначала укладывают гофровую трубку, по которой после заливки пускают кабель. Укладывается она примерно посредине фундамента.

После укладки фундамента нужно подождать примерно 3 недели до полного его застывания. Этот процесс во многом зависит от погоды.

Ставим роликовые опоры

Роликовые опоры располагаются на швеллере, который установлен в основе из бетона, без крепления, после чего, сверху монтируют несущую балку с подвижной створкой. Такая методика позволяет найти нужные точки для крепления роликовых опор. Это нужно для того, чтобы в будущем ворота двигались без трудностей, а также полностью закрывались не оставляя щелей.

Откатные ворота с электроприводом

После этого конструкция разбирается, а к закладной детали посредством сварки подсоединяют 2 регулировочные площадки, к которым позже крепят роликовые опоры. Регулировочные площадки должны устанавливаться на определенном расстоянии от краев швеллера, по которому они будут ездить.

Оборудуем привод и монтируем зубчатую рейку

Монтаж современной автоматики для откатных ворот начинается с закрепления регулировочной площадки, на которую будет крепится электропривод. Следующим шагом является подсоединение сваркой, болтовым соединением зубчатой рейки к редуктору откатных ворот и к двигающейся части ворот. Монтаж нужно проводить, учитывая положение шестеренки вала редуктора откатных ворот собранного своими руками.

Выполнять монтаж электронных компонентов необходимо в соответствии со схемой подключения электроники откатных ворот. Здесь нужно соблюсти зазор между шестеренкой редуктора и движущейся зубчатой рейкой, который может быть до 2 миллиметров по всей длине ворот.

Чтобы исключить лишние усилия, шумы при движении створки и обеспечить тихий ход, нужно расположить рейку на прямой. При этом расстояние между зубцами движущихся частей должно быть около 1 мм.

зубчатая рейка

Важным моментом на этом этапе является установка концевиков. Ролики этого типа устанавливаются на несущей балке с сохранением доступа к ней с внешней стороны двигающегося элемента ворот. Крепятся концевики при помощи болтов. Задняя часть несущей балки дополняется специальной заглушкой, которая защищает от попадания влаги, грязи в устройство. Тут же монтируются ограничители движения створки. В конце процесса монтажа производится настройки механики и выход в рабочий режим.

Крепление фотоэлементов и защитных устройств

По окончании монтажа основной конструкции следует заняться установкой периферии вроде фотоэлементов, сигнализирующих ламп, защитных устройств.

Выполнять монтаж фотоэлементов и устройств защиты надо согласно схеме подключения и рекомендаций специалистов. В противном случае могут появиться неисправности и система выйдет из строя.

Откатные ворота с электроприводом

Правильным подходом будет сборка одного узла и его проверка, что позволит последовательно подтвердить работоспособность каждого устройства. Это позволит быстро обнаружить и исправить ошибки при сборке, не понеся материального ущерба. Установив и проверив всю дополнительную аппаратуру, человеку остается наслаждаться проделанной работой в мягком кресле.

Заключение

Простой вывод из данной информации — монтаж откатных ворот с электроприводом своими руками довольно сложная задача. Если человек имеет мало опыта, то лучше обратиться в специальные организации, которые выполнят все замеры, монтажные работы на высшем уровне. Установив электропривод на ворота откатного типа значительно повышается пропускная способность и общая эффективность пропускного пункта.

Решив выполнить установку откатных ворот с электроприводом своими руками, нужно соблюдать правила монтажа и не пренебрегать рекомендациями знающих людей. Не стоит экономить на специалистах, ведь неверно собранная конструкция быстро выйдет из строя.

Порядок самостоятельной установки автоматики откатных ворот на примере модели Miller Technics 1000

В качестве примера взята модель Miller Technics 1000, которая может быть установлена практически на любые ворота – «потянет» створку длиной до 10 м и весом до 1000 кг.

Общий вид привода Miller Technics 1000

Минимальная комплектация для получения работоспособной автоматической системы


Избавить себя от открывания ворот вручную можно при помощи всего лишь 3-х обязательных составляющих. Это будут: • ПриводПодразумевается, что блок управления встроен в него, концевые выключатели, ключ разблокировки и монтажные принадлежности также являются составляющей частью. • Устройство управленияКак правило, в комплекте предлагается пара пультов дистанционного управления, а радиоприемник изначально встроен в плату управления. • Зубчатая рейка

Принято включать в набор 4-ре метровых элемента для 3-х метровых проездов. При большей ширине проема следует докупить нужное количество реек, чтобы общая длина примерно на 1м превышала просвет ворот.

Технические параметры модели Miller Technics 1000

Питание

Напряжение 220 В переменного тока (50 Гц)

Количество оборотов

1400 об/мин

Максимальный ток

Диапазон рабочих температур

От -30°С до +55°С

Наличие температурной защиты двигателя

Предусмотрено, 120°С

Максимально допустимый вес ворот

1000кг

Установка привода

Подготавливают подставку под привод. Ее можно выполнить из пары отрезков труб прямоугольного или квадратного сечения длиной по 30 см. Достаточно элементов размерами 40*40 мм или 40*60 мм.

Размещают данные трубы между роликовыми каретками на швеллере-закладной. Приваривать их пока рано – следует просто уложить в запланированном месте.

Подставка из труб для привода

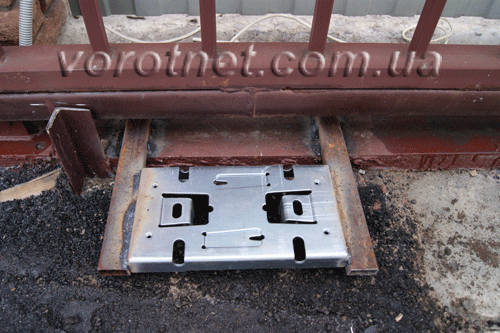

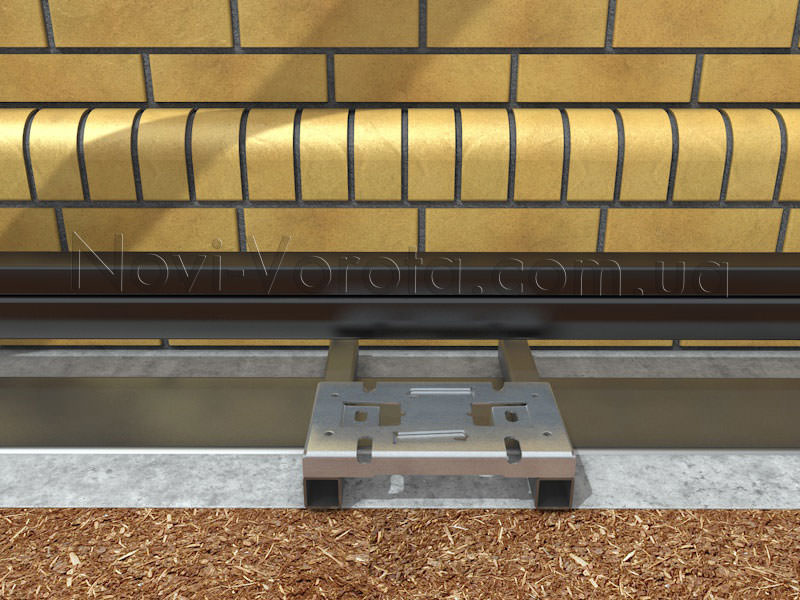

Сверху также пока без крепления устанавливают монтажное основание из комплекта.

Монтажное основание привода

Привод ставят на основание. На данном этапе, можно обойтись без прикручивания.

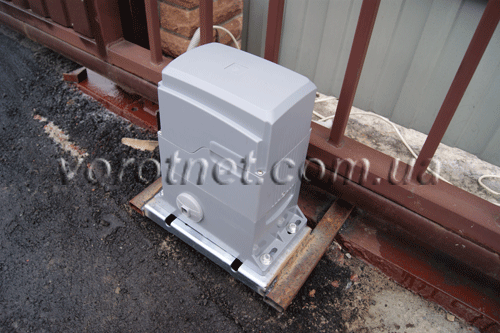

Привод, установленный на монтажное основание

На отрезки зубчатой рейки прикручивают «бонки» (крепежные элементы), утолщением наружу и со сдвигом к гладкому верхнему краю (отверстия овальные, поэтому позволяют такой сдвиг).

Зубчатую рейку устанавливают на внешнюю шестерню привода таким образом, чтобы она прошла посредине элемента. Всю конструкцию (привод на основании и подставке вместе с зубчатой рейкой) подвигают к створке.

Зубчатая рейка по центру наружной шестеренки привода

«Бонки» должны соприкоснуться с нижней трубой каркаса ворот.

Внимание! «Бонки» не привариваются к направляющему профилю, так как рельс при этом может деформироваться.

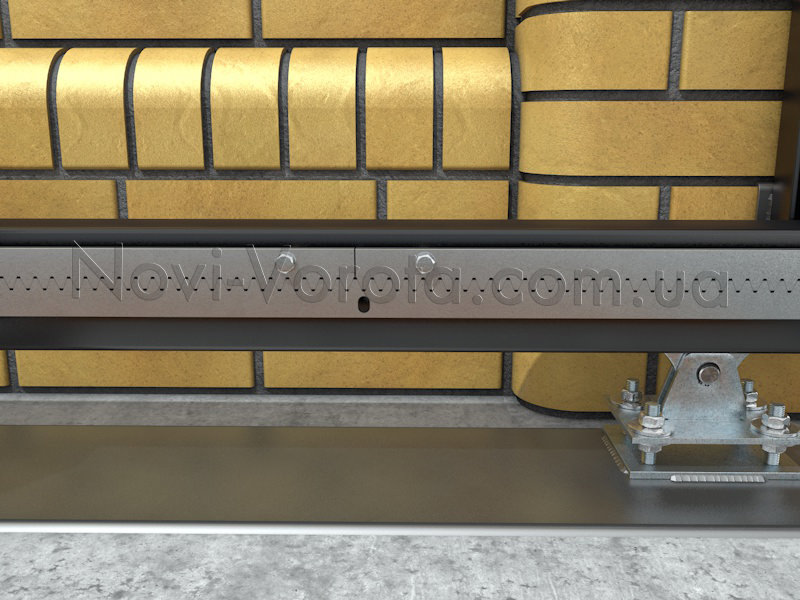

Зубчатая рейка, приложенная к нижней трубе створки

Если «бонки» оказываются выше или ниже трубы каркаса, то следует заменить трубы-подставки на элементы подходящего сечения.

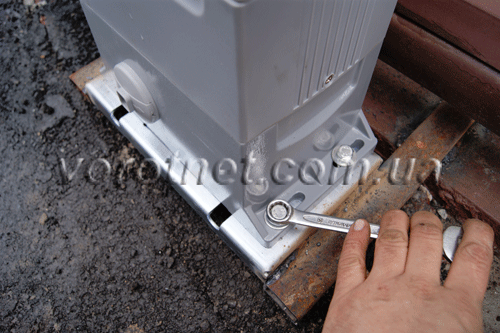

Когда размеры подставки подобраны оптимально, позволяя «бонкам» расположиться строго против трубы каркаса, приваривают к швеллеру выбранные трубы, а к ним – монтажное основание. После этого привод прикручивают болтами из комплекта крепежа.

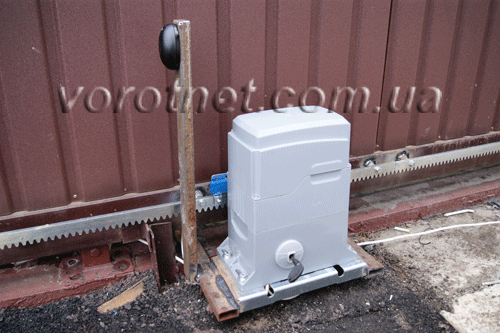

Привод, закрепленный на монтажном основании

Крепление зубчатой рейки

Предварительно разблокируют привод специальным ключом, а ворота полностью закрывают.

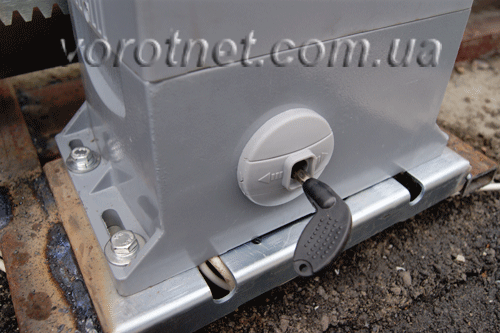

Привод с ключом разблокировки

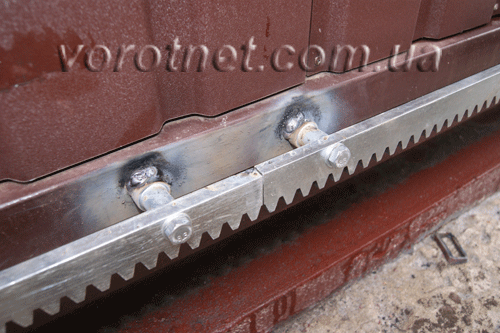

Зубчатая рейка поставляется отрезками по 1 метру. Крепят их последовательно.

Первый элемент устанавливают на шестерню привода таким образом, чтобы в сторону «хвостовика» ворот выступал отрезок длиной 30-50 см.

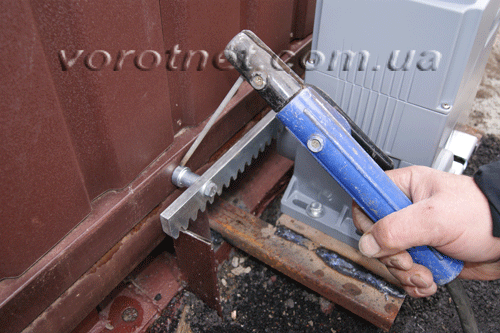

«Бонки» прихватываются сваркой к нижней трубе рамы. Окончательное обваривание будет производиться лишь после проверки идеального положения зубчатой рейки по всей длине. Такой подход позволяет в процессе монтажа легко устранять ошибки – достаточно срезать болгаркой такую прихватку и скорректировать положение элемента.

После крепления первого элемента ворота приоткрываются на метр.

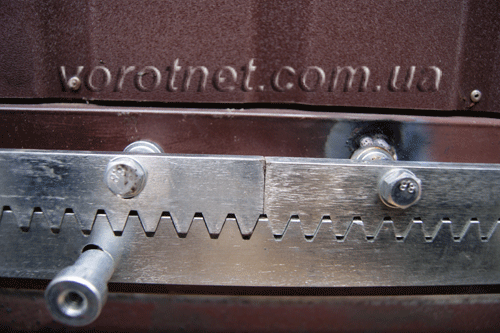

Второй отрезок устанавливается на шестерню, а место стыка с уже закрепленной частью снизу подпирается перевернутой свободной рейкой. Это позволяет получить «идеальный зуб» без перепадов высоты в месте соединения кусков.

Отрезок рейки приложенный снизу

Отклонение от этого правила может привести к тому, что в местах стыков наружная шестерня будет получать сильные удары, опасные для нее и всего редуктора в целом.

Только после получения «правильного зуба» «бонки» нового элемента можно прихватить к каркасу сваркой.

Аналогично второму устанавливаются все последующие куски зубчатой рейки.

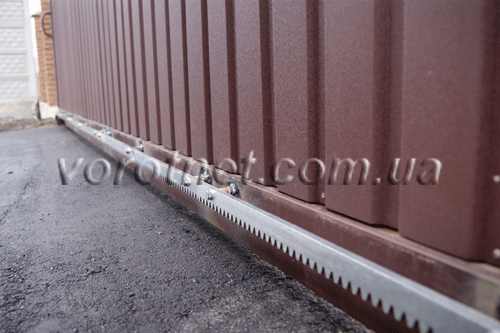

После монтажа последнего отрезка необходимо по всей длине обеспечить зазор примерно в 1 мм между зубчатой рейкой и шестерней привода.

Зазор 1 мм между зубьями рейки и наружной шестеренки привода

За счет удлиненных отверстий под крепление «бонок» можно сдвинуть рейку немного вверх. Регулировка осуществляется вручную на ощупь и не представляет особых сложностей.

При разблокированном мотор-редукторе наружную шестерню следует взять снизу и попробовать сдвинуть. Если движения нет или оно сильно затруднено, то зубчатую рейку стоит приподнять выше.

Зазор между зубьями шестерни и рейки должен быть одинаковым на всем протяжении ворот.

Описание регулировки словами выглядит сложнее, чем этот процесс оказывается на практике. При выполнении описанных действий Вы сможете убедиться, что все довольно просто.

После выставления каждого отрезка в оптимальное положение требуется надежно зафиксировать его монтажными болтами.

После выставления зазора в 1 мм по всей длине зубчатой рейки производится тестирование легкости хода ворот (пока вручную). Если замечаний нет, то «бонки» обваривают окончательно уже сплошными швами. Места сварки зачищаются, грунтуются и окрашиваются.

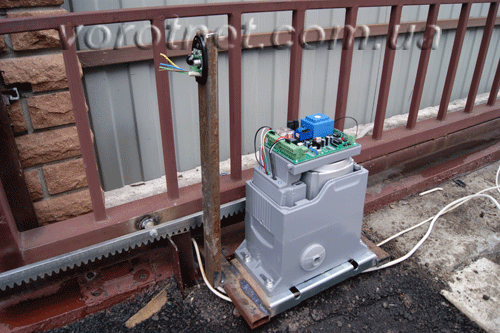

Электроподключения

Схема электрических подключений автоматики

Типовая схема подразумевает подключение самого привода и важных дополнительных устройств, а именно фотоэлементов и сигнальной лампы. На практике аксессуары ставятся не всегда – система и без них может работать, но с пониженным уровнем безопасности. Если установка датчиков преграды и лампы не предусмотрена, то и электропроводку для них выполнять не потребуется.

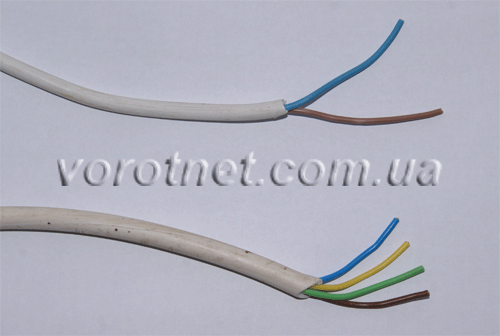

Разводка кабелей

Проводка обычно выполняется скрытой еще до укладки дорожного покрытия. Выкапываются траншеи глубиной не меньше 70 см, по дну которых и прокладываются провода с внешней защитой. При этом под проездом в качестве гильзы рекомендуется брать пластиковую водопроводную трубу, диаметр которой может быть 15-20 мм. В грунте вне проезда достаточно гофротрубы.

Изначально трехжильный кабель сечением 1,5 кв.мм подводится от источника электропитания (напряжение 220 В) к плате управления (расположена внутри привода). Остальные кабеля (2-х и 4-х жильные по 0,5 кв.мм) разводятся уже от платы к аксессуарам согласно схеме.

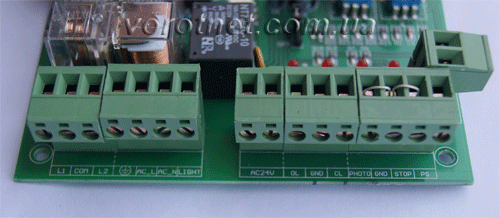

Подключение платы управления к питанию

Кабель от источника питания (переменный ток, напряжение 220В) подводится к приводу и подключается к контактам платы управления с маркировкой «L» и «N».

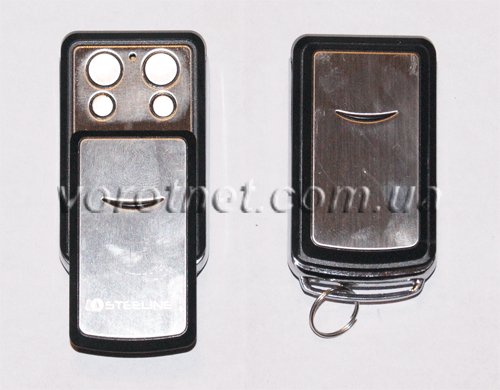

Кодирование пультов ДУ

Для выполнения дальнейших настроек автоматической системы потребуется запрограммировать пульт ДУ, чтобы получить возможность подавать команды приводу.

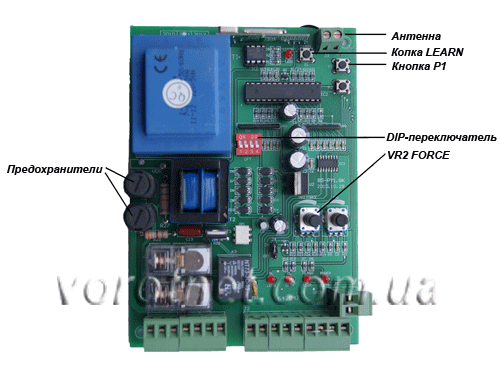

На плате управления есть специальная кнопка «Learn», которую требуется нажать и отпустить.

Кнопка Learn на плате

Данное действие приводит к тому, что загорается красный светодиод рядом с кнопкой.

Красный светодиод

Далее нажимают ту кнопку пульта, с которой предполагается управлять воротами, и ее канал будет прописан в память приемника.

Данный процесс сопровождается сигналом светодиода: он должен дважды моргнуть и потухнуть. Это будет подтверждением записи пульта.

Выставление магнитных концевых выключателей

Для своевременной остановки привода в конце маневра предназначены магнитные концевые выключатели. Пара кронштейнов-магнитов крепятся на зубчатую рейку таким образом, чтобы подходить к датчику внутри привода в момент полного открывания и закрывания.

Принцип действия: приближение кронштейна к датчику-геркону приводит к размыканию реле под воздействием магнитного поля. Это служит сигналом к остановке двигателя.

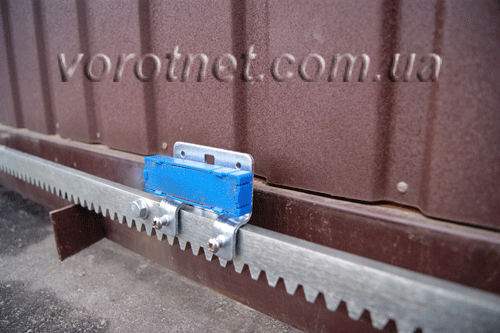

Магнитные концевые выключатели, разнесенные на зубчатой рейке

Магниты имеют разную полярность, чтобы система «понимала» положение створки (открыта или закрыта). При креплении элементов на зубчатой рейке следует убедиться в правильном размещении. Если перепутать левый с правым, то ворота останавливаться автоматически не будут.

Для корректного монтажа магниты сначала ставят на зубчатую рейку на расстоянии 10-20 см от корпуса привода при полуоткрытом положении ворот.

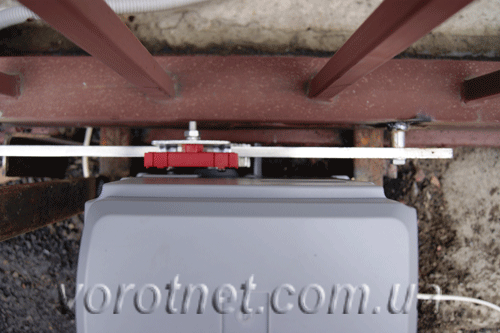

Магнитные выключатели возле привода

Дав команду с пульта на движение ворот, наблюдают за поведением автоматики в момент подхода магнита. Если двигатель остановится, то полярность соблюдена. Если створка «проскочит» дальше, то ход ворот останавливают пультом, а магниты меняют местами.

Магнитный выключатель напротив привода

Убедившись, что магниты расположены с правильных сторон, определяют точное место их размещения на зубчатой рейке ближе к ее краям.

Магнит считается правильно установленным, если ворота последние пару сантиметров плавно докатываются по инерции, не продвигаясь дальше положенного. Ни в коем случае створка не должна ударяться в уловитель при закрывании, напротив, между их стенками должен оставаться небольшой зазор.

Магнитные выключатели и привод

Уже на данном этапе ворота можно считать автоматизированными и пригодными к использованию.

Выполнение ряда дополнительных настроек позволит активировать полезный функционал блока управления. Управление воротами получится более комфортным. Для повышения безопасности эксплуатации автоматики стоит подключить периферийные устройства.

Задание времени работы автоматики

По умолчанию время работы привода установлено на 30 секунд. Заводские настройки можно сменить на индивидуальные.

Обычно остановка двигателя происходит по сигналу магнитных выключателей. Но если один из них будет поврежден или створка упрется во что-то, то как раз функция отключения по времени спасет двигатель от перегорания.

Для задания конкретного времени работы створку полностью закрывают, после чего нажимают и удерживают в течение 3 секунд кнопку «Test».

Кнопка Test на плате

Ворота самостоятельно пройдут полный цикл по магнитным концевым выключателям (откроются и закроются). После остановки время работы привода будет автоматически зафиксировано в памяти платы управления.

Корректировка чувствительности к препятствиям

Есть функция, позволяющая задать максимально допустимое усилие. Превышение данного порога приводит к автоматическому отключению двигателя. К примеру, если створка упирается в препятствие, то нагрузка возрастает, что требует адекватной реакции на ситуацию – остановки ворот.

Необходимое усилие можно выставить с помощью триммера «FORCE», вращая его в ту или иную сторону.

Кнопка FORCE на плате

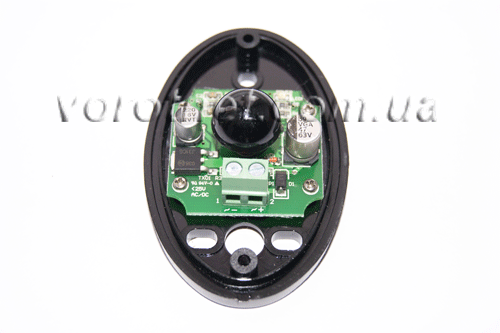

Установка и подключение фотоэлементов

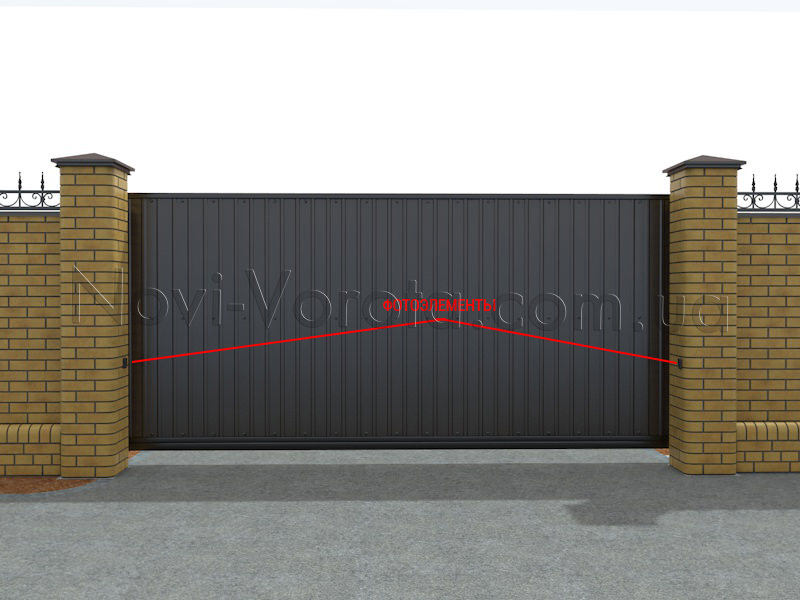

Фотоэлементы на столбах

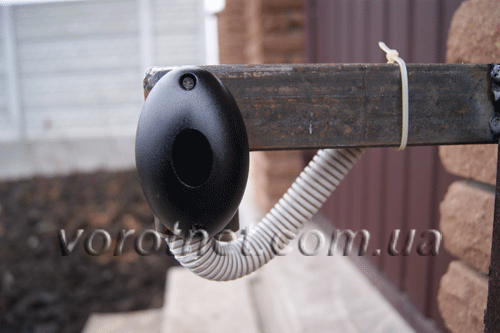

В основном фотоэлементы устанавливаются на опорные столбы.

Фотоэлемент на опоре

Как вариант – их можно прикрепить к нащельникам. Рекомендованная высота – 50-60 см над землей, чтобы не перекрывались сугробами, но «замечали» капот авто и пешеходов.

Фотоэлемент, прикрепленный к нащельнику

Парные датчики располагают друг напротив друга. При этом между ними не должно быть никаких преград, мешающих идти инфракрасному лучу от передатчика к приемнику. Именно этот луч сканирует проезд, а его обрыв дает сигнал о наличии препятствия на пути створки.

 Инфракрасный луч между фотоэлементами

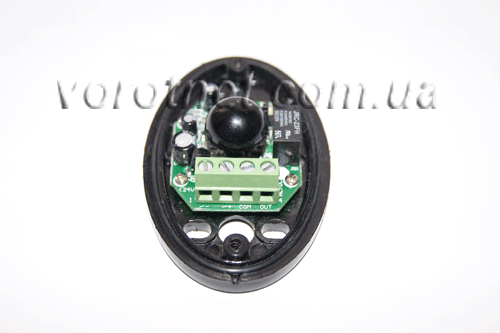

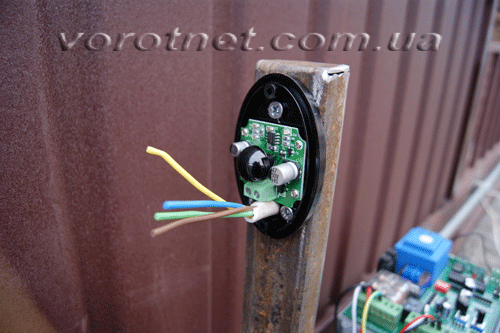

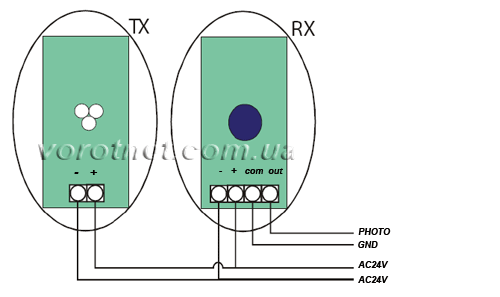

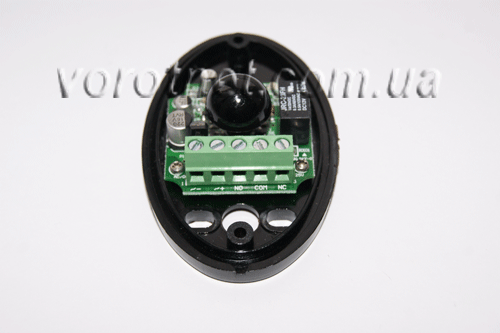

Подключение датчиков безопасности.

Сначала подключают тот фотоэлемент, что расположен ближе к блоку управления:

• контакты «+» и «-» фотоэлемента подключаются к питанию 15 В платы управления;

• контакт «COM» фотоэлемента подводится к контакту «GND» платы;

• контакт «NC» датчика подключается к «INFRO» платы.

Для дальнего фотоэлемента необходимо подвести лишь питание, т.е. его «+» и «-» подключить к питанию 15 В платы.

Подключение фотоэлементов

Установленную на заводе перемычку «INFRO-GND» на плате необходимо снять, при этом перемычка «STOP-GND» остается на месте.

 Перемычки на плате

После установки и подключения фотоэлементов требуется проверить их эффективность. При обрыве луча при закрывающейся створке автоматика должна реверсировать движение, т.е. ворота должны начать открывание. Если створка открывается, то обрыв луча либо игнорируется, либо приводит к остановке – опасности удара створкой не наблюдается, реверс не нужен.

Если реакции на разрыв луча при закрывании створки нет, и ворота продолжают движение как ни в чем не бывало, то следует поменять местами две пары контактов:

• OL и CL

• L1 и L2

Подключение фотоэлементов производится только после установки, подключения и проверки работы основного оборудования.

Монтаж и подключение сигнальной лампы

Сигнальная лампа. Общий вид на заборе

Для установки лампы подбирают такое место, чтобы ее было видно с любой стороны ворот.

Подключение сигнальной лампы

Идущие от лампы кабели подключаются к клеммам «Light» платы управления.

Преимущества модели Miller Technics 1000 для откатных ворот

  • Наличие мощного двигателя, позволяющего устанавливать привод на створки до 1000 кг весом и 10 м длиной.
  • Полупромышленное назначение позволяет использовать данную автоматику на въездах во дворы многоквартирных домов или в гаражные кооперативы. Приводу под силу совершать до 200 циклов в сутки.
  • Редуктор выполнен исключительно из металла, так что служить может без поломок не менее 10 лет.
  • Магнитная система концевых выключателей позволяет автоматике работать без сбоев и летом, и зимой.
  • На привод Miller Technics 1000 дается гарантия на 3 года. Более того, данная модель в течение года может просто тестироваться. Это значит, что после покупки Вы можете установить и использовать автоматику, но если работа привода в тестовый период не понравится, то можно вернуть технику обратно. Мы же вернем деньги в полном объеме.
  • Не требуется никакой предоплаты. Вы получаете и проверяете комплектацию, а потом оплачиваете заказ.
  • Предоставляются подробные пошаговые инструкции по установке и подключению автоматики.
  • При монтаже техники можно позвонить нашим специалистам для бесплатной консультации по назревшим вопросам.

Установка электропривода на откатные ворота

Монтаж привода откатных воротСейчас все чаще можно увидеть в загородных коттеджах, частных домах или на въезде на различные охраняемые территории конструкции, работающие в автоматическом режиме. Для функционирования автоматических откатных ворот используется привод, позволяющий открывать и закрывать створки, независимо от погодных условий и прочих факторов.

Такая большая популярность этих конструкций обусловлена их практичностью, надежностью и безотказностью, что гарантирует чрезвычайно длительный период эксплуатации.

На отечественном рынке представлен большой выбор различных моделей приводов для откатных ворот, которые, несмотря на качество комплектующих и отличия в дизайне, работают по одинаковому принципу. При этом процесс установки таких устройств осуществляется в одинаковой последовательности.

Оборудование и комплектующие для монтажа привода.

Предварительно следует установить ворота и подготовить место для монтажа привода. Для нормального функционирования автоматики откатные конструкции должны легко открываться и закрываться. Таким образом можно обеспечить бесперебойную и длительную эксплуатацию всей конструкции. Если посредством монтажа привода попытаться решить проблему открывания заклинивающих створок ворот, то такие меры могут привести только к выходу из строя всего устройства и дополнительным финансовым затратам.

Комплект для установки автоматического привода состоит из следующих элементов:

  • Электронный привод.
  • Специальная зубчатая рейка.
  • Пульты дистанционного управления (ДУ).
  • Дополнительные элементы системы безопасности.
  • Сигнальный фонарь.

Дополнительно потребуются следующие комплектующие и оборудование:

  • Детальная схема установки.
  • Аппарат для электросварки.
  • Электродрель и сверла по металлу разного диаметра.

Для обеспечения электропитанием устройств необходимы провода сечением:

  • Привод — 2х1,5 или 2х2 мм.
  • Два фотоэлемента — 4х0,5 (4х0,75) и 2х0,5 (2х0,75) мм.
  • Сигнальная лампа — 2х0,5 (2х0,75) мм.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Монтаж привода.

Привод, обеспечивающий автоматическое открытие и закрытие подобных воротных конструкций, представляет собой сборочный механизм, который включает в себя:

  • Крепежные элементы.
  • Площадку для установки автоматики.
  • Непосредственно привод.
  • Защитный короб.

Перед монтажом автоматики следует предварительно отрегулировать ход ворот и позаботиться о том, чтобы в процессе открывания конструкции отсутствовали какие-либо скачки и не приходилось прилагать чрезмерных усилий. Также чрезвычайно важно использовать уровень, чтобы с его помощью выставить идеально ровно площадку, на которой будет производиться установка автоматики, что существенно ускорит и облегчит монтаж оборудования. Только после этого можно приступать непосредственно к установке.

Сам процесс монтажа привода происходит в несколько этапов:

1. Определение местоположения привода.

На швеллере, оснащенном двумя прочными роликовыми каретками (бетонируется в процессе установки ворот), необходимо выбрать место оптимально подходящее для монтажа электропривода. Для этого потребуется на шестерню электропривода положить зубчатую рейку и продвинуть ее до того момента, пока она не займет положение ровно посредине, что обеспечит ее надежное и правильное закрепление на профильной трубе наружного каркаса.

2. Монтаж автоматики.

После проведения всех необходимых расчетов необходимо на выбранное место на швеллере установить монтажное основание, изготовленное из качественной стали и обварить его по периметру электросваркой. Затем при помощи специальных болтовых соединений (обычно идут в комплекте) на него крепится привод.

Перед началом монтажа нужно тщательно осмотреть устройство на наличие на нем различных механических повреждений. При обнаружении каких-либо дефектов ни в коем случае нельзя устанавливать устройство, а следует обратиться к производителю для его замены.

В некоторых случаях в процессе монтажа требуется слегка приподнять привод. Для этих целей можно воспользоваться профильной трубой 40х20, 50х50 и других размеров, к которой следует приварить устройство.

Для функционирования системы автоматики требуется электричество. Поэтому для работы привода нужно предварительно подвести к месту его монтажа кабель для электропитания.

3. Установка зубчатой рейки.

Установка зубчатой рейкиВ процессе установки зубчатой рейки стандартной длиной в 1 метр и имеющей три овальных регулировочных отверстия требуется терпение, предельное внимание и максимальная точность. Ведь если в ходе монтажа будут допущены ошибки и неточности, то двигатель будет во время открывания ворот пробуксовывать, что приведет к его перегреву и быстрому выходу из строя.

Кроме этого, главное условие нормальной работы ворот – это наличие зазора в 1 мм между рейкой и шестерней привода. Прогиб полотна всего в 5 мм может привести к тому, что в одном конце воротной конструкции привод будет хватать рейку за конец зуба. При этом примерно посередине, ворота уже будут двигаться на шестерне привода, а не на роликовых каретках. В свою очередь, это приводит к ускоренному износу шестерни, подшипников устройства и перегоранию электродвигателей.

Для того чтобы избежать таких фатальных последствий лучше всего приварить крепление под рейку по месту без зазора. Причем если понадобится получить зазор, то перед установкой рейки можно подложить под электродвигатель несколько шайб толщиной не более 1 мм, которые после завершения работы нужно будет удалить. Также можно просто поднять зубчатую рейку на 1 мм. Конечно же, во время монтажа рейки таким способом от сварки пострадает полотно ворот. Однако эту проблему можно очень просто решить с помощью баллончика с краской.

4. Закрепление зубчатой рейки.

Следует учитывать, что наряду с зазором, в процессе установки нескольких реек, необходимо выдержать между ним определенное расстояние, чтобы обеспечить получение «правильного зуба». Для выполнения этой задачи рекомендуется взять две рейки и вложить в них на месте стыка еще один аналогичный элемент, что позволит определить оптимальный зазор между зубами.

После этого можно приступать к процедуре монтажа зубчатой рейки. Установка этого элемента состоит из нескольких действий, которые нужно выполнять в определенной последовательности:

  • Перед началом процедуры ворота должны быть полностью открыты, а электропривод переключен в режим разблокировки.
  • Затем следует установить в середине привода зубчатую рейку с шестеренкой. При этом нужно обязательно оставить на рейке место под крепление для концевых выключателей.
  • Потом необходимо поставить на шестеренку электродвигателя первую рейку и приварить ее непосредственно к полотну откатных ворот.
  • Далее воротная конструкция передвигается в сторону на 1 метр и на шестерню электропривода устанавливается следующая рейка, которая пристыковывается к первой (с учетом получения «правильного зуба») и также приваривается. В конечном итоге должна получится идеально ровная рейка.
  • Происходит регулировка зазора между шестеренкой привода и зубчатой рейкой, который не должен превышать 1 мм. Только в этом случае гарантируется плавное движение воротной конструкций. В том случае, если люфт превышает допустимые параметры, то открытие ворот будет осуществляться с усилием, рывками и сопровождаться характерными стуками.
  • После завершения всех работ, связанных с монтажом и регулировкой зубчатой рейки, необходимо еще раз обварить все крепежные элементы.

Для регулировки зазора между рейкой и шестерней достаточно проделать несколько элементарных манипуляций. Для этого необходимо просто отвинтить крепежные болты на зубчатой рейке и выставить ее таким образом, чтобы она при движении и соприкосновении с шестеренкой привода издавала характерное цоканье, а не стук.

5. Установка концевых выключателей.

После окончания монтажа привода и зубчатой рейки проводится установка концевых выключателей, которые бывают двух типов:

  • Механические.
    Такие устройства пользуются большой популярностью благодаря высокой надежности и элементарной установке. Также они отличаются простым принципом действия. На привод устанавливается специальная пружинка, а на рейку – концевик. Во время прохода над устройством он отклоняет пружинку в сторону, что обеспечивает выключение привода и приводит к моментальной остановке ворот.
  • Магнитные..
    Такие элементы отличаются высокой надежностью и отлично справляются со своей задачей независимо от погодных условий. Функционирование подобных концевых выключателей основывается на полярности магнитных элементов. Данные элементы устанавливают непосредственно на зубчатую рейку. После прохождения магнита над приводом происходит активация специального механизма, обеспечивающего полную остановку устройства.

Практически все виды откатных ворот независимо от компании-производителя оснащаются современными и надежными концевыми выключателями на базе магнитов, а их механические аналоги уже почти не встречаются.

6. Настройка магнитных концевиков.

Установка концевых выключателейВ процессе установки данных элементов следует учитывать, что в зависимости от полярности, они бывают левыми и правыми (плюсом и минусом). Таким образом, если один концевик расположен к приводу плюсом, то другой обязательно должен быть размещен стороной с минусом. Причем если магниты перепутать местами, то ворота просто не будут останавливаться и их элементарно заклинит. Специально для удобства установки концевые выключатели окрашиваются в красный и синий цвета.

Настройка этих элементов не отличается особой сложностью. Для этого необходимо установить концевые выключатели на расстоянии 1 метра напротив друг друга и запустить привод. В том случае, если после прохождения над электроприводом концевика ворота останавливаются, то это является наглядным свидетельством правильного расположения магнитов. В обратном случае, следует просто поменять выключатели местами. Как правило, такие испытания проводятся на середине воротной конструкции для того чтобы при возникновении проблем успеть остановить привод посредством пульта ДУ. Причем даже если не удастся вовремя остановить ворота и их заклинит, то для разблокировки достаточно просто открутить рейку и привести привод в соответствующий режим.

Удостоверившись в правильности установки магнитных концевых выключателей, остается раздвинуть их по краям воротной конструкции. Для закрепления магнитных концевых выключателей на зубчатой рейке используются специальные болты.

Следует принимать во внимание, что после срабатывания концевика ворота по инерции продолжают движение еще несколько сантиметров. Поэтому чтобы предотвратить преждевременный выход из строя редуктора из-за большой ударной нагрузки на шестерни и электродвигатель, лучше всего оставить определенный зазор в улавливателе еще во время регулировки.

7. Подключение и проверка.

Закончив установку всех основных элементов привода нужно обязательно проверить его работоспособность. Для этого необходимо подключить устройство к источнику электропитания согласно схеме и после этого приступать к тестированию.

Для начала проверки магнитных выключателей следует нажать на кнопку «Р1» на пульте ДУ, и привод автоматически начнет закрывать ворота до момента срабатывания концевика. Для настройки времени, за которое будет осуществляться открывание откатной конструкции, необходимо при полностью закрытых воротах нажать кнопку «Р1» и удерживать ее в таком состоянии на протяжении 3 секунд. В течение этого периода произойдет полное открывание и закрывание конструкции, а время будет зафиксировано в плате управления. Таким образом, если по каким-то причинам электропривод не остановится концевым выключателем, это произойдет в автоматическом режиме, после окончания времени, отведенного на осуществление данной операции.

Благодаря этому предотвращается выход из строя электродвигателя (иначе он просто будет работать вхолостую и перегорит, в случае попадания между воротами какого-нибудь мусора, обледенения уловителя, отпадания магнитного концевого выключателя и др.)

Монтаж и подключение периферийных устройств.

Только после того как все механические и прочие элементы автоматики привода будут установлены и протестированы, подключаются такие периферийные устройства, как фотоэлементы безопасности и сигнальная лампа.

Разумеется ворота могут функционировать и без этих дополнительных элементов. Тем не менее они требуются для обеспечения должного уровня безопасности и помогают избежать множества проблем в процессе эксплуатации данной откатной конструкции.

Особенности монтажа фотоэлементов.

Комплекс фотоэлементов безопасности состоит из передающего и принимающего устройства, которые размещаются перед воротами друг напротив друга. Между приборами на перманентной основе проходит световой луч. Причем пока между фотоэлементами проходит световой сигнал, то функционирование воротной конструкции происходит в нормальном режиме. Если в какой-то момент сигнал прерывается из-за появления на его пути транспортного средства, человека, собаки или любого другого неодушевленного предмета, то это приводит к автоматической остановке и запуску механизма обратного хода. Ворота начинают двигаться в обратном направлении, что позволяет избежать получения различных травм человеком или предотвратить повреждение транспортного средства.

Детальный процесс установки фотоэлементов.

Существует большое количество способов монтажа фотоэлементов, однако все они сходятся к проведению сходных по смыслу манипуляций. В частности, процедура монтажа таких приборов состоит из нескольких шагов:

Вначале необходимо установить передающее и принимающее устройства напротив друг друга, чтобы обеспечить беспрепятственное прохождение между ними светового луча. Фотоэлементы могут быть установлены на специальных металлических постаментах, которые нужно приварить к столбикам с нижним уловителем и верхними роликами. Также можно отдельно изготовить специальные столбики из стальной профильной трубы размером 50х50 мм и уже на них закрепить эти приборы при помощи обычных саморезов.

После этого можно приступать к подключению фотоэлементов непосредственно к приводу. Для этого потребуется в столбиках просверлить отверстия и провести провода сечением 4х0,5 (4х0,75) и 2х0,5 (2х0,75) под проезжей частью. Для обеспечения дополнительной защиты проводов от негативных внешних факторов, а также чтобы исключить возможность обрыва, их лучше поместить в гофрированный шланг.

Подключение фотоэлементов к приводу осуществляется по схеме, которая входит в комплект устройства.

Установка сигнального фонаря.

Установка сигнального фонаряВ завершение процесса монтажа привода рекомендуется дополнительно установить специальный сигнальный фонарь. Основное предназначение данного элемента входящего в систему безопасности откатного устройства заключается в информировании транспортных средств, двигающихся по проезжей части, о выезде с территории автомобиля. Именно поэтому такой фонарь нужно установить со стороны дороги, чтобы обеспечить его хороший обзор всем участникам движения.

Для крепления лампы можно использовать обычные саморезы. Для подключения к питанию потребуются провода сечением 2х0,5 мм или 2х0,75 мм. Естественно, можно вообще не устанавливать такой сигнальный фонарь на откатную конструкцию, однако в этом случае следует подготовиться к финансовым затратам на кузовной ремонт и покраску автомобиля 🙂

Заключение.

Таким образом, монтаж привода откатных ворот представляет собой достаточно трудоемкую и сложную процедуру, для осуществления которой требуются знания, опыт и профессиональное оборудование. Именно поэтому установку привода стоит доверить квалифицированным специалистам компании Брами, которые не только аккуратно и точно проделают такую работу, но и предоставят на нее длительную гарантию.


Установка откатных (сдвижных) ворот своими руками: устройство, монтаж, инструмент

Владельцы частных домов, дач и коттеджей в загородных поселках, городской черте Москвы и других городов Подмосковья постепенно осознали многочисленные преимущества установки откатных ворот. В результате, нарастающая популярность такого типа конструкции привела к многочисленным попыткам устройства откатных ворот своими руками. Очевидными поводами для такого решения стали — желание сэкономить на оплате труда монтажников, а также проверить свои силы и знания в строительной области.

Действительно, от исполнителя в этом случае требуется определенный набор базовых строительных и монтажных навыков, а также комплект инструментов, о наличии которых лучше позаботиться заранее. Данное руководство поможет вам определить порядок действий и количество материалов, которые необходимы для самостоятельного монтажа откатных ворот.

Конструктивное устройство

Самостоятельная установка откатных ворот предусматривает детальное ознакомление с конструкцией изделия. В качестве основы для монтажа ворот используется предварительно залитый фундамент, в котором фиксируются две роликовые опоры. К каркасу створки, изготовленному из профильной трубы, приваривается п-образная направляющая балка. Перемещение балки по роликам и определяет движение полотна в момент открывания или закрывания проема для ворот. В качестве материала для ее изготовления используют швеллер.

Роликовые тележки крепятся к основанию при помощи заранее забетонированных закладных элементов с отверстиями под фундаментные болты. Полотно ворот устанавливают на роликовые каретки таким образом, чтобы ролики оказались внутри швеллерной балки, что обеспечивает надежную фиксацию и предотвращает перекос во время движения. В верхней части опорного столба, расположенного со стороны закладных элементов, створа закрепляется при помощи верхнего фиксатора — кронштейна с роликами, который удерживает полотно от опрокидывания.

На противоположном опорном столбе устанавливаются нижний и верхний уловители, которые предназначены для остановки полотна откатных ворот в момент полного закрывания проема. Напротив них к раме крепятся концевые ролики, которые обеспечивают плавный контакт с верхним и нижним уловителями и не допускают удара при закрывании. Уловители представляют собой кронштейны, которые надежно защищают ролики от попадания влаги и загрязнений в закрытом состоянии. Аналогичную защиту для установленных на опорных тележках роликов обеспечивает несущий профиль направляющей балки.

Конструктивные исполнения предусматривают возможность создания сдвижных откатных ворот, когда две створки разъезжаются в противоположные стороны вдоль забора при открывании и съезжаются аналогичным образом при закрывании. Монтаж сдвижных ворот по технологии аналогичен работам для откатных ворот. Исключение составляет необходимость создания двух направляющих и закладных элементов — возле каждого опорного столба по краям проема.

В зависимости от степени автоматизации различают откатные ворота с ручным или автоматизированным управлением. Для последнего варианта необходимо приобрести, установить и подключить комплект автоматики, который состоит из привода, фотоэлементов, кабелей, системы светового или звукового оповещения, а также пульта дистанционного управления.

Почему выбирают откатные ворота

Популярность откатных ворот среди владельцев частных домов и дачных участков продиктована набором преимущественных характеристик, которыми обладает этот тип конструкции. Среди определяющих факторов выбора в пользу такой конструкции стоит отметить следующие:

  • минимум занимаемого места внутри двора и снаружи;
  • простота устройства, управления и установки;
  • визуальная привлекательность конструкции и процесса ее работы;
  • возможность автоматизации движения ворот при открывании и закрывании;
  • различные варианты конструкции — откатные, сдвижные или раздвижные;
  • надежность и долговечность;
  • бесшумная работа при соблюдении правил установки и эксплуатации;
  • возможность подключения дистанционного управления.

Многие преимущества завязаны на автоматическом управлении, которое не является обязательной функцией, но если вы пользуетесь воротами регулярно, то стоит задуматься о необходимости покупки и установке комплекта автоматики.

Этапы самостоятельной установки откатных ворот

Если вы решили сделать откатные ворота самостоятельно, то необходимо придерживаться определенной последовательности действий, которую мы изложим в данной инструкции.

Разработка проекта и сметы

Первое, с чего должен начинаться монтаж откатных ворот, — создание чертежа конструкции на основе исходных данных и пожеланий владельца участка. Для сбора исходных параметров необходимо произвести замеры ширины проема и высоты установленного ограждения. После этого необходимо определить габариты полотна и места расположения фундамента под установку закладных.

Устройство фундамента

Возведение основания начинается с разметки траншеи, длина которой должна равняться половине ширины проема. В ширину траншея должна быть не меньше 40-50 см. Глубина фундамента определяется в зависимости от показателя промерзания грунта в условиях местного климата. В Московской области этот показатель составляет 1,7 метра.

Для изготовления закладной части фундамента потребуется швеллер 18-20 и арматура диаметром 10-12 мм, Длина закладной балки из швеллера равняется длине траншеи, снизу к ней приваривается арматура. Вертикальные стойки из арматуры отрезаются таким образом, чтобы их концы были погружены в землю ниже уровня промерзания. Восемь длинных прутков привариваются к балке по краям, связываются между собой несколькими короткими отрезками арматуры и свариваются. Установленные стальные перемычки придают жесткость конструкции и обеспечивают прочность и долговечность фундамента.

Дальнейший процесс заливки фундамента под откатные ворота подразделяется на несколько стадий:

  • Рытье углублений и траншеи под установку армирующего каркаса.
  • Засыпка песчано-щебневой подушки на дно ямы под закладку фундамента. Подушка удерживает армирующий каркас от погружения в грунт и создает препятствие для проникновения грунтовых вод к бетону.
  • Установка каркаса в яму с выставкой верхней поверхности швеллера в горизонтали по строительному уровню.
  • Если установка автоматики планируется сразу, то в этот момент определяется место крепления привода и под направляющую балку закладывается кабель-канал с проводами.
  • Приготовление цементного раствора с использованием цемента М400, щебняи просеенного песка.
  • Заливка раствора в подготовленную яму с параллельной проверкой уровня направляющей балки.
  • После заливки бетона конструкцию нужно оставить в состоянии покоя на 7-10 дней. За этот период времени бетон наберет необходимую прочность, а для предотвращения образования трещин его нужно проливать водой.

Сборка откатных ворот

Чтобы выставить воротное полотно, необходимо определить линию, по которой оно будет перемещаться. Для этого по разметке натягиваем леску между вбитыми в землю колышками. Разметка определяет расстояние в 200 мм от поверхности дороги и 30 мм от опоры, обозначающей конец проема.

Распишем дальнейшие действия поэтапно, чтобы не запутаться:

  1. Установить каретки с роликами в направляющую балку, которая прикреплена к полотну откатных ворот.
  2. Сместить каретки к центру полотна, зафиксировать их положение.
  3. Установить створку каретками на поверхность закладного швеллера, сместить каретки к местам их необходимого расположения, выставить створку по натянутому ранее шнуру.
  4. Отрегулировать взаимное расположение полотна откатных ворот и роликовых тележек, поочередно прихватить пластины роликовых тележек к закладному швеллеру.
  5. Прокатить полотно по роликам, определив параллельность линии перемещения натянутой леске.
  6. Снять полотно с роликовых кареток, отложить в сторону.
  7. Демонтировать ролики с соединительной пластины, которая прихвачена к основанию.
  8. Обварить пластины по контуру прилегания к закладной балке катетом, равным толщине платины. По возможности используйте для сварки качественные и тщательно просушенные электроды — это предопределит надежность конструкции на протяжении всего срока эксплуатации.
  9. Установить роликовые тележки на балку, крепить к пластинам при помощи штатных комплектующих (болтов и гаек).
  10. Монтировать створку в закрытом состоянии, выставить направляющую балку в горизонте при помощи регулировки высоты роликовых тележек. регулировка производится за счет выкручивания опорных винтов, которые определяют уровень установки каретки.

Регулировка свободного перемещения откатных ворот

Процесс регулировки подразумевает ослабление или затяжку гаек, которые крепят роликовые тележки к регулировочным пластинам. После ослабления или затяжки, прокатите полотно по роликам несколько раз, определив, стало ли перемещение лучше. Регулировать можно и нужно до тех пор, пока не будет обеспечена возможность легко открыть и закрыть проем. Рекомендуем регулярно проверять прямолинейность перемещения, поскольку со временем, под действием нагрузок и собственного веса, откатные ворота способны потерять прямолинейность движения. Установка сдвижных ворот также предусматривает необходимость регулировки роликов. В этом случае она усложняется тем, что одно полотно должно располагаться ровно по уровню и относительно другого.

Установка концевого ролика, улавливателей и заглушек

Для обеспечения прямолинейного движения полотна в направляющую балку устанавливается концевой ролик, который не позволяет створке откатных ворот выскочить из зацепления при движении. Ролик крепится к раме створки винтами, а на торец направляющей балки устанавливаются и привариваются заглушки, гарантирующие защиту внутренней полости профиля от попадания снега и загрязнений.

Затем, чтобы сделать крепление полотна откатных ворот надежным, на опорных столбах устанавливаются следующие элементы конструкции:

  • верхний направляющий кронштейн;
  • верхний улавливатель;
  • нижний улавливатель.

Направляющий кронштейн, находящийся на опоре над фундаментным основанием, удерживает ворота от опрокидывания при перемещении. Последними устанавливают улавливатели, которые обеспечивают фиксацию створки в закрытом состоянии.

Завершающая стадия монтажа — обшивка каркаса листами металлического профнастила, который подбирают в зависимости от материала, использованного при строительстве ограждения. Профлист — важная составляющая схемы. Он отвечает за противодействие ветровой нагрузке, защиту каркаса от попадания влаги, а также препятствует проникновению нежелательных лиц на участок. Листы обшивки можно крепить с вертикальным или горизонтальным расположением волн. Выбор направления также следует производить, учитывая расположение материала на изгороди. Рядом с воротами необходимо предусмотреть место для размещения калитки. Опорные столбы для установки калитки и ворот должны быть выше, чем столбы ограждения или на одном уровне с ними.

Альтернатива самостоятельной установке

За изготовление и монтаж ворот стоит браться только в том случае, если у вас есть соответствующий опыт. Об этом достаточно красноречиво свидетельствует содержание данной статьи. Отсутствие общих навыков строительства, сборки и сварки металлоконструкций приведет к тому, что на работу придется затратить гораздо больше времени, чем вы рассчитывали. Приобретение и доставка материалов — одна из основных статей расходов, а при некачественном исполнении эти затраты никто не вернет.

В качестве альтернативы компания «Заборово» предлагает услуги профессиональных установщиков, которые специализируются на работах, связанных с откатными воротами. Доступные цены, возможность изготовления конструкции под индивидуальные размеры проема, помощь в приобретении и доставке материалов на объект, гарантия качества и надежности исполнения в соответствии с договором — это неполный перечень преимуществ, которые вы получите, обратившись к нам.

В штате компании подобраны первоклассные специалисты с опытом работы не менее 5 лет в соответствующей отрасли, поэтому мы гарантируем соблюдение указанных в договоре сроков и достойное качество исполнения. Для предварительного расчета стоимости проекта вы можете воспользоваться онлайн-калькулятором, который размещен на сайте компании или оставив заявку на обратный звонок от менеджера. Наш сотрудник выйдет на связь в ближайшее время, чтобы уточнить интересующие нас детали и ответить на ваши вопросы касательно заказа. После достижения предварительной договоренности мы предложим вам встретиться в офисе или на объекте, чтобы закрепить соглашение подписанием договора на оказание требуемых услуг. Выезд замерщика на объект предоставляется бесплатно, от заказчика потребуется только предоставить доступ и изложить свои требования в части конструктивного устройства и внешнего оформления изделия.

Закажите откатные ворота в компании «Заборово» — избавьте себя от проблем и освободите время для отдыха, результат работы вас не разочарует.

Собираем привод для откатных ворот своими руками, важные советы

Откатные ворота, которые открывает комплект автоматики, стали популярными благодаря привлекательному внешнему виду, а дополнительно они занимают минимум свободного пространства на участке. Конструкции, оснащенные электроприводом, управляются легко – нажатием кнопки. Всю остальную работу выполняет автоматика. Если уровень знаний позволяет, можно собрать некоторые элементы аппаратной части собственными силами.

На основании чего подбирается двигатель?

Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор. В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.

Рекомендуется покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги.

Размеры подвижной створки

Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.

Материалы несущих деталей

Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.

Интенсивность эксплуатации

Этот параметр определяется показателем в процентах. Чем выше его значение, тем надежнее привод для откатных ворот. В бытовых условиях достаточно установить комплект автоматики с интенсивностью эксплуатации не более 30%, при этом среднее количество циклов составляет 5-6 в час.

Промышленные объекты пропускают больше автомобилей, поэтому привод для откатных ворот должен подбираться с интенсивностью эксплуатации от 50% и выше. Количество циклов при данном показателе равно 10 в час. Если же интенсивность эксплуатации соответствует 70%, количество машин в час увеличится до 13-15.

Масса подвижной створки

Вес откатных ворот варьируется в пределах 300-1000 кг. Соответственно, для каждого значения массы нужно подбирать привод с определенной мощностью. Например, в бытовых условиях подвижная створка обычно весит 250-600 кг. Для конструкции весом до 300 кг нужно использовать автоматику не менее 250 Вт.

Качество и мощность привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных производителей.

Аналоги с уровнем нагрузки до 400 Вт вполне можно задействовать, как узел аппаратной части для откатных ворот массой не выше 600 кг. Двигатель 600 Вт используют с целью передачи создаваемого усилия подвижной створке весом до 1000 кг.

Допустимая замена деталей

Когда привод собирается своими руками, допускается использование деталей и узлов, снятых с другой техники. Но делать это нужно осторожно, учитывая все возможные нюансы такой замены.

Так, в комплект автоматики должен входить двигатель, его можно взять из стиральной машинки. Сложность данного решения заключается в необходимости определения концов обмоток. При наличии мультиметра измеряется сопротивление. Значение данного параметра пусковой обмотки будет выше.

Если нет возможности использовать подходящий редуктор, вместо этого узла при монтаже своими руками допускается применять ременную передачу. В данном случае необходимо определить передаточное число.

С этой целью значение диаметра большого шкива, находящегося в контакте с приводным колесом, необходимо разделить на эквивалентный размер малого, соединенного с валом двигателя. Основная трудность данного варианта заключается в необходимости использования натяжного устройства, без которого ремень будет провисать.

Модернизация узла автоматики

Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

Как закрепить двигатель с реечной передачей?

Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм. Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы.

В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.

Как закрепить цепь к воротам?

Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.

Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь. При этом важно, чтобы комплект автоматики располагался на соответствующем уровне.

Как избежать проблем при эксплуатации?

Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.

При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Как соединить ролики с аппаратной частью?

Один из вариантов – клиноременная передача. При этом нужно своими руками закрепить ведомый шкив, используя в качестве основы металлическую часть колеса и шпильки М12 в количестве 3 шт. Если это возможно реализовать, допускается установка пары шестерен.

Роликовые опоры и регулировочные подставки: установливают их, не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей

Альтернативный вариант – крепление ролика своими руками на валу одного из основных узлов, из которых состоит комплект автоматики (двигатель, редуктор).

Правильная установка роликовых опор и регулировочных подставок.

Но, прежде всего, рекомендуется своими руками удалить подшипники, скрытые в металлических роликах. Особенность этого решения заключается в том, что натяжной механизм будет оказывать воздействие не на ось колеса, а на основание редуктора.

Важный нюанс – радиальная нагрузка, оказываемая на передний подшипник этого узла, не должна уступать по значению прижимному усилию, создаваемому пружиной.

Выбор механизма передачи делается между реечным и роликовым вариантом. В первом случае в комплект аппаратной части добавляется звезда и цепь, тогда как приводной ролик более надежен и нетребователен.

Смотрим видео:Подробная инструкция сборки

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Монтаж автоматики для откатных ворот Professional IZ

Модель автоматики для откатных ворот Professional IZ является живой легендой на украинском рынке, ведь она занимает около 80% рынка приводов для откатных ворот. Поэтому ей мы посвящаем этот обзор по установке автоматики на откатные ворота.


Прежде всего нам необходимо приварить монтажную пластину, которая поставляется в комплекте с приводом для откатных ворот.

Для этого можно использовать две профильные трубки, которые мы привариваем к швеллеру, а к трубкам уже приваривается монтажное основание, на которое и будет крепиться электропривод.


Далее нам необходимо установить двигатель и привинтить его к основанию при помощи болтов, которые идут в комплекте.


Теперь мы имеем установленный на основание двигатель. Пришла пора крепить зубчатую рейку.  С зубчатой рейкой надо будет немного повозится: здесь необходимо терпение. Как сделать так, что бы зубчатая рейка получилась как одно целое, что бы двигатель без заеданий и стуков тянул ворота. Здесь есть несколько секретов.

В конце установки мы должны получить между стальной зубчатой рейкой и приводом для ворот зазор 1мм. Некоторые установщики приваривают зубчатую рейку еще в цеху, да бы не жечь свежую краску при установке автоматики на ворота. Но мы противники такого метода, так как практически невозможно добиться зазора, так как направляющая с каркасом ворот по любому имеет прогиб, который практически не заметен на большой длине полотна ворот. Прогиба полотна ворот всего в 5 мм достаточно, что бы в одном конце ворот привод хватал рейку за конец зуба (или пробуксовавал), а на средине  ворота ездили уже не на роликовой каретке, а на шестерне привода (или точнее на его подшипнике). Из-за этого изнашиваются шестерни, подшипники привода, горят электродвигатели. Мы рекомендуем более удобный и точный способ, единственным недостатком которого является необходимость подкрасить полотно ворот после установки рейки. Его суть в том, что рейка приваривается «по месту», без зазора. Зазор мы можем получить двумя способами:

  • установить под двигатель перед монтажом рейки тонкие шайбы (толщиной около 1 мм), а затем их удалить
  • поднять рейку на 1мм

Каждая зубчатая река имеет длину 1м и три отверстия овальной формы, которые позволяют отрегулировать зазор между шестерней двигателя и зубчатой рейкой.


Но кроме зазора необходимо выдержать расстояние между зубчатыми рейками таким образом, что бы получился «правильный зуб». Для этого необходимо положить две рейки (которые стыкуются), а снизу вложить еще одну рейку, которая «подскажет» необходимый зазор между зубчатыми рейками.


Электропривод для ворот необходимо перевести в разблокированный режим.


 Далее ставим на шестерню двигателя первую зубчатую рейку и привариваем ее к полотну ворот.


Передвигаем ворота на 1м, ставим на шестерню двигателя вторую рейку и пристыковуем к первой и привариваем.


Не забываем о том, что должен получиться «правильный зуб» на переходе реек


У нас получилась идеально ровная зубчатая рейка. Теперь регулируем зазор между шестерней и рейкой любым из описанных выше способов. Необходимо проверить зазор между шестерней привода для ворот и рейкой возле каждого крепления зубчатой рейки.  Должен получиться еле заметный люфт. Правильно отрегулированный зазор обеспечивает плавное движение ворот во всем диапазоне движения. Если ворота идут с усилием или издают стук — проверяйте зазор.


Теперь настала пора установить концевые выключатели (магнитные). Остановка двигателя осуществляется в момент нахождения магнита (который устанавливается на зубчатую рейку и движется вместе с воротами) в зоне действия геркона (датчика, который находится внутри привода)


Концевой выключатель прикручивается винтами к зубчатой рейке.


Двигатель, концевые выключатели с завода уже подключены к плате, пульты дистанционного управления воротами уже настроены и готовы работе. Вам необходимо только подключить питание. Подключите питание к плате управления. Фаза — «AC-L», ноль — «AC-N».


Открываем вручную ворота до половины, устанавливаем магниты и нажимая на пульт проверяем, правильно  ли мы их установили. На фото установленный привод для ворот и два концевых выключателя, расположенных на небольшом расстоянии друг от друга. Синий и красный магнит имеют разную полярность, и если Вы их спутаете местами, то ворота не будут останавливаться на магнит. Все испытания проводим на середине ворот для того, что бы успеть остановить ворота пультом (если магниты установлены не правильно), иначе ворота заклинят. Но даже если ворота у Вас заклинили (а новички часто грешат таким) — не расстраивайтесь и не ломайте ключ разблокировки. Просто открутите зубчатую рейку в месте заклинивания — и привод для ворот можно будет спокойно перевести в разблокированный режим.

Если Вы установили магнитные концевые выключатели корректно и ворота останавливаются, раздвиньте их к краям ворот и отрегулируйте остановку ворот таким образом, что бы оставался зазор после срабатывая концевика. Учтите, что ворота после срабатывания концевого выключателя движутся по инерции несколько сантиметров. Если вы слышите удар и нет зазора в улавливателе — такой редуктор долго не проходит, так как каждый раз будет ударная нагрузка на шестерни. Поэтому лучше оставить небольшой зазор в уловителе, да бы избежать ударных нагрузок на редуктор и двигатель. Ресурс автоматики для ворот в Ваших руках.

На пульте управления воротами будет активна только одна кнопка — она используется и для открывания, и для остановки, и для закрывания. Остальные кнопки вы можете использовать для других ворот. Таким образом Вы можете управлять четырьмя воротами при помощи одного пульта.

Концевики отрегулированы, движемся дальше. Проверяем работу привода. Двигатель проезжает метр — полтора и самопроизвольно останавливается. Не пугайтесь — так должно быть. Это срабатывает основная защита привода для откатных ворот Professional IZ. Благодаря ей не сгорел еще НИ ОДИН двигатель Professional IZ. Ее суть состоит в том, что в плату записывается время работы привода от магнита до магнита, и по истечении этого времени плата отключает двигатель. А теперь представьте ситуацию — между воротами попал мусор, кирпич, обмерз льдом уловитель, слетел магнит……. и т.п. Каждая из этих причин способна сжечь электродвигатель привода для ворот, который будет часами мычать и греться. А функция отключения по времени предотвращает самосжигание мотора. Но вернемся к нашим баранам. На заводе в плату записывается короткое время работы створки — около 5 секунд, что соответствует 1-1,5м хода створки, по истечении которого она отключается.

Закрываем полностью ворота и нажимаем кнопку Р1 на плате управления (удерживаем ее около 3-х секунд). Двигатель должен дойти до противоположного магнитного концевика, самостоятельно остановиться и закрыться (то есть выполнить полный цикл). Если цикл получился не полным (открылся, но не закрылся), то повторяем операцию уже из открытого положения полотна ворот, при этом двигатель должен закрыть и открыть полностью ворота (то есть выполнить полный цикл). Этой операцией Вы прописываете время работы своей створки откатных ворот, что защитит двигатель от сгорания в критических ситуациях. Если Вы все сделали правильно, то теперь ворота спокойно должны открываться / закрываться.

И только теперь следует заняться подключением периферийных устройств типа фотоэлементов безопасности и сигнальной лампы. Основная ошибка людей, монтирующих автоматику для откатных ворот в первый раз, состоит в том, что они пытаются запустить все системы сразу, и у них ничего не получается, так как где-то все равно закрадется ошибка. А из-за этой ошибки двигатель движется только в одну сторону, не настраивается время работы и т.п. Фотоэлементы и лампу подключайте в самом конце, когда Вы настроили нормальную работу ворот. Ворота могут прекрасно работать долгие годы без этих устройств.


Теперь настала пора установить фотоэлементы, лампу, затянуть в привод провода и подключить к плате управления.


Устанавливаем на стойку один фотоэлемент — приемник, а на другую — передатчик. Не имеет принципиального значения, на каком столбе приемник, а на каком передатчик. Единственное условие — они должны более-менее ровно «смотреть» друг на друга.


Одеваем крышечки на фотоэлементы и прикручиваем их винтиками. Не забудьте одеть уплотнительные резинки, которые поставляются в комплекте. Иначе фотоэлемент может сгореть из-за попадания влаги.


Подключение фотоэлементов следует проводить кабелем ПВС — двухжильным для передатчика (2*0,75мм) и четырехжильным (4*0,75мм)  для приемника. Не рекомендуется использовать вместо четырехжильного кабеля два по две жилы, так как высока вероятность спутать провода и сжечь фотоэлементы или плату.


Устанавливаем фотоэлемент — передатчик. На нем всего два контакта — «-» и «+». Эти контакты соединяем с разъемом «АС24V» на блоке управления двигателем. Куда какой не имеет значения, так как с блока управления все равно выходит переменный ток.


Фотоэлемент- приемник имеет четыре контакта — «-«, «+», «сом» и «out». Контакты «-» и «+» подключаем аналогично первому датчику к контактам «АС24V» на блоке управления двигателем. Контакт «сом» подключаем к контакту «gnd», а контакт «out» к контакту «photo» на блоке управления.


Также иногда встречается пятиконтактная версия приемника — «-«, «+», «no», «com» и «nc». Контакты «-» и «+» подключаем к контактам «АС24V» на блоке управления двигателем. Контакт «сом» подключаем к контакту «gnd», а контакт «nc» к контакту «photo» на блоке управления. Контакт «no» подключать не нужно.


На этом рисунке изображена схема подключения фотоэлементов привода для откатных ворот Professional IZ

Внимание! При подключении фотоэлементов необходимо снять проволочную перемычку между контактами «gnd» и  «photo» на плате управления. Вторую перемычку (между контактами «gnd» и  «stop» снимать не надо, так как после снятия привод для ворот вообще работать не будет. Если Вы не собираетесь подключать фотоэлементы безопасности, то не трогайте перемычки вообще!


Лампа подключается к контактам «AC-N»  и  «LIGHT» на блоке управления.

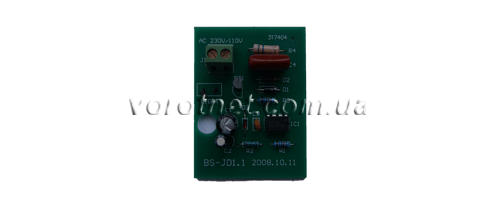

А маленькую плату прерывателя, которая находится внутри сигнальной лампы, лучше выбросить, так как еще один прерыватель находится на основной плате в приводе. Из-за двух установленных прерывателей лампа будет светить тускло, а также есть большая вероятность перегорания одной из плат. Это аппендикс, который необходимо удалять, пока он не наделал беды.

На сигнальной лампе находится антенна, предназначенная для усиления сигнала. Советуем подключить ее коаксиальным кабелем, иначе радиус действия брелков будет маленьким. Как это сделать — читайте в статье монтаж внешней антенны. К контакту, к которому подключен черный проводок на плате (контакт «ANT») — подключаем центральный электрод кабеля, а к контакту «GND» — экран (оплетку)


Все подключено, все готово. Осталось только проверить работоспособность всех систем. Случается, что фотоэлементы срабатывают не корректно — ворота закрываются при срабатывании фотоэлементов, хотя должны открываться. Это зависит от того, на какую сторону с завода запрограммирован двигатель и с какой стороны (левой или правой) Вы устанавливаете электропривод ворот. Если ворота срабатывают на препятствие не корректно — это не повод для паники. Просто поменяйте местами провода на контактах L1 и L2, а также OL и CL и все станет на свои места.


Если есть желание, можно ограничить максимальное усилие, развиваемое двигателем при помощи регулировки датчика определения препятствий. Необходимо регулятором «VR2 Force» отрегулировать необходимое усилие. Учтите, если сделать его достаточно малым, то при наступлении морозов или попадании мусора ворота будут беспричинно останавливаться, так как сопротивление хода ворот возрастает. Поэтому рекомендуется выставлять усилие с запасом так, что бы взрослый человек с большим трудом останавливал ворота.

Четырехпозиционный DIP-переключатель  красного цвета лучше не трогать (все микровыключатели должны быть OFF — выключены). Заложенные в них функции мягкого старта / стопа и замедления не работают корректно в системах с двигателем 220В. Плавной работы можно достигнуть только на 24В двигателях, так как там мощность двигателя регулируется подачей тока на якорь ротора при  помощи щеток. В системах с двигателем 220В мягкий старт и стоп будет напоминать агонию двигателя, он движется рывками — в результате ресурс деталей редуктора да и самого мотора снижается в десятки раз из-за ударных нагрузок! Были случаи, когда через пару месяцев такой «мягкой» работы двигатель откручивался от редуктора, разбив при этом резьбу в корпусе. Лечение — перерезать резьбу на более крупную и выключить функцию. И пусть Вас не пугает резкий старт двигателя, напоминающий удар по воротам — это ни на что не влияет. Зато он в любую погоду откроет ворота, любой мороз ему нипочем. И прослужит намного дольше.

Немного лирики. У наших соседей на относительно небольших воротах с шириной проезда около 3,5м установлен итальянский привод для откатных ворот Nice Robus 350, рассчитанный на вес створки 350кг. Этот привод имеет двигатель 24В с мягким пуском и стопом. Ворота легкие, зашитые с одной стороны профнастилом, их вес не превышает 150 кг.  Но соседи по нескольку раз в неделю (зимой) вынуждены прыгать через забор, да бы помочь приводу сорвать ворота с места. У нас же установлен привод Professional IZ — такого не происходило ни разу на протяжении нескольких зим, ворота невозможно удержать усилием двух человек.


В комплекте идет два пульта дистанционного управления воротами, которые уже настроены (записаны в приемник). Пульты находятся под крышкой двигателя, на плате управления. Если вы хотите записать еще один пульт в систему — нажмите на плате управления кнопку «LEARN» — на плате управления засветится красный диод (находится рядом с кнопкой «LEARN»)- затем нажимаем кнопку на пульте — диод мигнет и погаснет, а пульт записан в приемник. Так что все очень просто.


Если Вы умудрились сжечь предохранитель (который НИКОГДА не сгорит без причины), не советуем ставить жучек, так как это практически 100% шанс купить новую плату. Замените предохранитель на аналогичный, рассчитанный на такую же силу тока.

Надеемся, что советы, изложенные в данной статье, помогут победить Ваш страх перед самостоятельной установкой привода для откатных ворот, а также помогут  избежать грубых ошибок. Дерзайте!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
