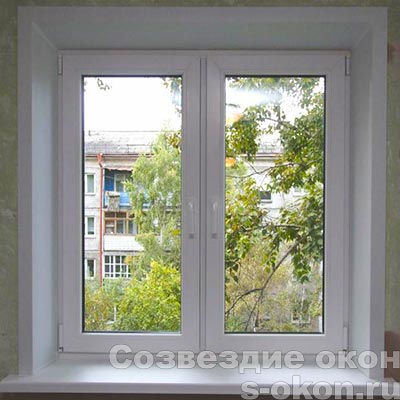

 Монтаж по ГОСТу пластиковых оконУстановка оконных конструкцийУстановка пластиковых окон по ГОСТуПВХ оконные конструкции

Основные этапы монтажа окон ПВХ по ГОСТу

Практически все виды работ были в свое время регламентированы законодательно, в том числе и установка окон ПВХ (ГОСТ 30971 от 2002 года и ГОСТ Р52749 от 2007 года). Фактически и первый и второй ГОСТы в настоящий момент не имеют юридической силы, тем не менее, это единственный правильный ориентир в море всякого рода информации.

1. Проверка изделий на соответствие размерам
Проверка размеров   В первую очередь новые конструкции проверяются на соответствие размерам оконного проема, чтобы не допустить ситуации, когда демонтаж старых рам уже произведен, а новые не подходят по размеру. Между стеной и рамой оставляется зазор размером от 20 до 50 мм. В дальнейшем этот зазор заделывается трехслойным монтажным швом.
2. Подготовка оконного проема

Подготовка проема начинается с демонтажа старых конструкций, если происходит замена окон. Далее проем очищается от мусора и пыли. Согласно ГОСТ любая выемка диаметром более 2 мм в оконном проеме перед установкой оконного блока должна быть заделана раствором (штукатуриться). Поскольку штукатурка высыхает в течение 2 — 7 дней, то помещение должно находиться все это время с открытыми проемами. В реальных условиях такая подготовка возможна лишь на строящемся объекте, где никто не проживает. Поэтому практически ни одна компания на оконном рынке не осуществляет столь тщательную отделку проема под установку пластиковых окон несмотря на ГОСТ. Влияние этого факта на качество монтажа больше эстетическое, т.к. снаружи рама окна будет в разной степени отступать от края кирпичной или бетонной кладки.

3. Установка и выравнивание окна

Выравнивая окно в проеме по вертикали и горизонтали по ГОСТу допустимо отклонение по вертикали на 3 мм на каждый погонный метр изделия, но не более 4,5 мм на всю высоту конструкции. Проверить правильность позиционирования окон можно просто открыв створку. Если окно установлено вертикально относительно притяжения земли, то открытая створка должна оставаться в таком положении, не закрываясь и не открываясь без приложения дополнительных усилий. Если же створка самопроизвольно движется, то это является сигналом проявить беспокойство. Значит, окно, что называется «завалено». Как следствие – плохой отвод конденсата и прочей влаги, возможность замерзания воды внутри профиля и его разрыв в холодное время года.

4. Формирование трехслойного монтажного шва

Использование трехслойного монтажного шва и сохранение правильных допусков по ширине этого самого шва самый важный параметр монтажа по ГОСТ. Поскольку пластик и стекло подвергаются линейным расширениям при температурных колебаниях, то следует оставлять определенные зазоры между стеной и окном ПВХ. Согласно вышеназванным ГОСТам ширина такого зазора должна составлять 20-50 мм. Именно такое расстояние позволяет окну без всяких последствий совершать колебательные движения при перепадах температур.

Монтажный шов    Трехслойность монтажного шва подразумевает использование трех различных материалов: внутренний слой (в помещении) – пароизоляция, далее – монтажная пена, снаружи (с улицы) – гидроизоляция. Внутренний слой не дает влаге попадать в монтажный шов, при попадании срок службы монтажной пены уменьшается в разы. Монтажная пена (средний слой) должна быть качественной: с одной стороны она должна иметь хорошую адгезию (прилипание) и к пластику и к стене; с другой стороны должна быть очень пластичной, позволяя окну расширяться и сужаться при перепадах температур. Наружный гидроизоляционный слой обычно изготавливается из так называемого ПСУЛа – пароизоляционной самоуплотняющейся ленты. Она выпускает влагу из монтажного шва наружу – на улицу, но при этом не позволяет попадать влаге внутрь шва. Вторая функция ПСУЛа – защита пены от ультрафиолета.
5. Отделочные работы

Отделочные работы не только делают оконную конструкцию привлекательнее, но и защищают монтажные швы от воздействий внешней среды. Самыми распространенными элементами отделки оконного проема являются: откосы, отливы и подоконники. Откосы в основном выполняют декоративную функцию. Отливы препятствуют попаданию влаги и прямых солнечных лучей на монтажные швы. Наличие подоконника создает дополнительную площадь для размещения небольших предметов.

* Узнать больше о каждом элементе отделочных работ можно кликнув по ссылкам:
Подоконники
Откосы
Отливы
Подоконники Откосы Отливы

Вывод — каким же должен быть монтаж?

Монтаж окон по ГОСТу – это правильное вертикальное позиционирование окна в проеме и использование в монтажном шве трех слоев. Монтаж относится к скрытым видам работ и его очень сложно контролировать, а последствия от несоблюдения ГОСТов по монтажу, очень велики: запотевание стекол, грибок на стенах, промерзание в зимнее время и т.д. Именно поэтому установку окон, которая производится согласно ГОСТу, важно доверять профессионалам.

Как можно проконтролировать монтаж? На что обратить внимание?

Контролировать процесс монтажа пластиковых окон по ГОСТу нет необходимости, когда за работу отвечает серьезная компания. Ведь сегодня большинство оконных компаний несут гарантийные обязательства перед заказчиками. В компании «Созвездие окон» предоставляется повышенная гарантия на установку изделий — 5 лет.

  Из видео можно узнать на какие этапы монтажа следует обратить особое внимание, а также о типичных ошибках при установке окон.

Как заказать окна «под ключ»?

Заказать под ключ

Советуем ознакомиться с популярными видами продукции:

Узнайте стоимость окон по Вашим размерам прямо сейчас!

Заполнить все поля >>

Материал профиля *

Пластик

Древесина

Алюминий

Тип / марка профиля *

На усмотрение менеджера

Rehau Blitz new (60 мм)

Rehau Euro (60 мм)

Rehau SIB (70 мм)

Rehau Excellent (60 мм)

Rehau Grazio (70 мм)

Rehau Delight (70 мм)

Rehau Brillant (70 мм)

Rehau Intelio (86 мм)

Rehau Geneo (86 мм)

KBE Etalon (58 мм)

KBE Engine (58 мм)

KBE Energy (70 мм)

KBE Select (70 мм)

KBE Expert (70 мм)

Novotex Classic (58 мм)

Novotex Termo (70 мм)

Сосна

Лиственница

Дуб

NewTec

AGS

Стеклопакет *

Однокамерный

Однокамерный энергосберегающий

Двухкамерный

Двухкамерный энергосберегающий

Двухкамерный мультифункциональный

Двухкамерный термопакет

Двухкамерный шумопоглощающий

Двухкамерный противоударный

Количество створок *

1 створка

2 створки

3 створки

4 створки

5 створок

6 створок

Цвет профиля

Белый

Ламинация

Стандартный

Окрашенный

Дополнительный комментарий к заказу:

Отправить на
расчет стоимости

* Поля со звездочкой обязательны для заполнения

Рассчитать еще
одну конструкцию

ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

ГОСТ на окна ПВХ, требования к монтажу пластиковых окон и технология установки

На ПВХ-окна ГОСТ

Около сотни статей на нашем сайте рассказывает о том, какие сложные, продуманные и даже изощренные конструкции оконных профилей применяются в настоящее время в архитектурно-строительной отрасли, какие наукоёмкие решения используются при разработке стеклопакетов, сколько миллионов оконные фирмы тратят на приобретение точного и даже прецизионного оборудования для производства профилей, стеклопакетов, фурнитуры и т.п. Но все эти усилия и истраченные миллионы пойдут прахом в том случае, если устанавливать пластиковое окно к вам придёт некий полутрезвый «дядя Вася»; воткнёт оконный блок сикось-накось в проём, кое-как запенит, спросит монетку на опохмелку и гордо удалится с чувством выполненного долга.

Ни греть такое окно не будет, ни от шума спасать.

Можно ли бороться с такими «особенностями национального монтажа»? И если можно, то как? – Об этом читайте далее в статье на нашем сайте.

Пластиковые окна: СНИП, ГОСТ как условия занятости отечественной бюрократии



Едва в страну в 90-е годы начал вливаться с Запада ручеек пластиковых окон, то сразу же возникло целое соцветие государственных стандартов на эту тему:

на окна пластиковые ГОСТ 23166-99;
ГОСТ 30673-99 на окна ПВХ;
ГОСТ 30674-99 – окна ПВХ;

Конечно, не все они – об одном и том же. На окна ПВХ ГОСТ 23166-99 не только задает общие технические условия, но и содержит нормативную документацию на блоки оконные вообще – деревянные, пластиковые, металлические.

На пластиковые окна и двери ТУ определяет один из ГОСТов

ГОСТ 30673-99 определяет технические условия на профили ПВХ для пластиковых окон и дверей

На пластиковые окна ГОСТ 30674-99 – задает технические условия конкретно на оконные блоки из поливинилхлорида.

Технические условия на профили на окна и двери пластиковые – ГОСТ 30673-99 определяет.

Кроме стандартов на окна ПВХ, ГОСТ 30970-2002 разработан отдельно на пластиковые дверные блоки.

В 2002 г. был разработан отдельный ГОСТ на пластиковый дверной блок

В 2002 г. был разработан отдельный ГОСТ на пластиковый дверной блок

Понятно, что никакие проблемы они не решали и особые требования к пластиковым окнам ГОСТы перечисленные содержать не могли: сама по себе идея стандартизировать поставляемую из-за рубежа (в РФ производство пластокон только еще разворачивалось) продукцию довольно-таки абсурдна. И авторы (в числе которых оказались и специалисты ЗАО «КВЕ Оконные технологии») продублировали единый европейский стандарт, округлив до «российских» величин некоторые параметры и снабдив эти «межгосударственные» (действие их, кроме РФ, распространяется еще на 6 республик бывшего СССР) стандарты неразборчивыми эскизами, выполненными на уровне чертежей троечника-шестиклассника.

С учетом многообразия типов российских проектов зданий и сооружений авторами этих документов не задаются даже размеры окон по ГОСТу пластиковых – только линейка допусков в зависимости от габаритов.

Российский ГОСТ округлил толщину лицевой стенки профиля ПВХ в большую сторону

Российский ГОСТ округлил толщину лицевой стенки профиля ПВХ в большую сторону

Зато ГОСТ на окна ПВХ размеры наружных лицевых стенок профилей ПВХ округлил до 3 мм с толщины в 2,8 мм, вмененной евростандартом DIN EN 12608. В результате многие превосходные профили европейских производителей в российский класс «А» не попали. К счастью, в то бурное время (90-е еще только кончались) народ понимал, что греет не ГОСТ, а греет качество профиля.



Зато на руку потребителю оказалось то обстоятельство, что маркировка окон ПВХ по ГОСТу становилась обязательной и должна включать не только товарный знак производителя и марку изделия (т.е. рекламу фирмы), но и дату выпуска и штамп ОТК.

Пример маркировки пластиковых окон

Образец маркировки окон ПВХ

Многие требования к пластиковым окнам в перечисленных ГОСТах сформулированы как рекомендательные. В отношении требований к ряду параметров (шероховатость поверхности, качество отделки и т.п.) ГОСТ по пластиковым окнам попросту отсылает пользователя к нормативной документации производителя конкретных комплектующих.

В то же время ни один ГОСТ на изготовление ПВХ окон никаких норм и требований не задаёт – только на приёмку, упаковку, транспортировку и т.д. Хотя контроль техпроцесса – важный фактор обеспечения качества продукции.

Особой беды в сформулированных подобным образом требованиях к окнам ПВХ не было: к моменту выхода товара на рынок СНГ, на Западе уже был достигнут высокий уровень конкуренции в отрасли, и он заставлял производителей поддерживать на высоком уровне и качество продукции, и сервис, и соблюдение жестких европейских стандартов.

В общем, в 1999 г. разработка ГОСТ на окна из ПВХ и профиля поставленную задачу выполнила: работой в трудный период экономических реформ чиновников Госстроя и т.п. организаций обеспечила.

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

У ПВХ-окна запенивание монтажного шва

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

По ГОСТу 30971-2002 монтажный шов

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

Уплотнительная лента ПСУЛ

Уплотнительная лента ПСУЛ

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке пластиковых окон

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.

варианты, требования, инструкция по установке

Когда говорят про установку по стандарту, то обычно подразумевают монтаж окон ПВХ по ГОСТ 30971. А еще точнее – последней его версии от 2012 года, потому что предыдущие о пластиковых окнах ничего и знать не хотели. В контексте стандарта дается ряд рекомендаций, а также приведены требования к исполнению тех или иных узлов. Многим слова покажутся довольно размытыми, но рисунки в приложениях достаточно наглядные. Как бы то ни было, на практике никто не ведет монтаж окон ПВХ по ГОСТ, строго согласуясь с буквой закона. Но одни это делают, потому что знают, что утепленные пластиковые откосы лучше штукатурки, а другие просто экономят пароизоляционную пленку за счет заказчика. Вот эти два и подобные им случаи мы и должны безошибочно отличать, если к нам в дом наведаются монтажники.

Варианты установки ПВХ окна по ГОСТ 30971

Реклама многих дилеров обращает на себя утверждением, что ведется монтаж окон ПВХ по ГОСТ. Понятно, что многим интересно, в каком спектре смотреть на данное заявление.

Установка окна

Требования к шву и крепление рамы пластикового окна

В начальных главах стандарта наряду с некими характеристиками и цифрами приводятся указания, косвенно намекающие на то, что монтаж окон ПВХ предполагается делать в России. Чего стоят хотя бы слова о том, что монтажные швы изготавливаются из составов с не вышедшим сроком годности. Хорошо, да? А то мы сейчас бы взяли пенки просроченной где-нибудь на складах по бросовой цене, и ею бы провели весь монтаж. Сами же швы делятся по категориям на А, Б и В. Согласно устойчивости к проникновению влаги и максимальной деформации.

Для нас более актуально то, что швы могут быть:

  1. Обычными. Такие выдерживают температуры до минус 30 градусов Цельсия.
  2. Морозостойкими. Сюда относятся все прочие швы, более стойкие к холодам.

Понятно, что для большинства наших регионов первый сорт монтажа не годится никоим образом. Деление же проходит опять же по типу используемых материалов. То есть, когда берем пену, смотрим, чтобы она держала сорокоградусный мороз. Дальнейшие требования гораздо более конкретные. Вот некоторые из них:

  • Шов должен быть со всех сторон изолирован от попадания влаги. Для этого он делится условно на слои.
  • Внешний слой шва должен держать давление воды 300 Па. При этом он должен спокойно пропускать пар изнутри наружу.

    Монтаж на пену

  • Шов выполняется монтажной пеной, тогда как его внешний и внутренний слои изготавливаются из ПСУЛ или пароизоляционной мембраны. Что мы и увидим на примерах исполнения узлов. То, что мембрана так называется, не говорит о том, что она блокирует прохождение пара напрочь. Просто фильтрует в очень дозированных количествах.

Согласно ГОСТ рама может ставиться на анкера или нагели, но в примерах везде используются анкерные пластины. Это такие тонкие обрезки стальных плоских профилей, которые легко гнутся под форму проема и одним концом цепляются за раму, а вторым за стену. Крепление ведется при помощи саморезов и дюбель-гвоздей. Некоторые называют такой подход бутафорией. Как бы то ни было, для исключения попадания влаги в шов из профиля, по торцу раму отделывают ПСУЛ.

В тех случаях, когда крепление ведется на анкера, профиль пробивается насквозь. Здесь важно изолировать точки крепления. Потому что согласно ГОСТ 30971, как мы уже сказали выше, монтажная пена должна быть ограждена со всех сторон. Напомним, что анкерная пластина идет в начальной точке параллельно профилю, поэтому под нее можно монтировать пароизоляционную мембрану, а сверху все это прикрыть ПСУЛ. В тех же случаях, когда стальная ось идет прямо в стену, нужно предпринять что-то еще. Например, загрунтовать всю поверхность проема вместе с отверстиями под анкера гидроизоляцией, а дыры в профиле замазать силиконовым герметиком, причем изнутри шва. То есть технология становится немного сложной, а все гениальное – как известно – просто. Следовательно, предложенная нами методика не совсем верна.

Крепление рамы

В любом случае задачей строителя является изоляция шва. А как он это будет делать, сугубо личная проблема каждого. ГОСТ дает лишь общие рекомендации на этот счет. И еще одной животрепещущей темой является проблема монтажных зазоров. Мы уже писали в теме про деревянные дома, что некоторые прорабы буквально борются здесь за каждый миллиметр. Дело в том, что чем больше места по периметру рамы, тем дороже работы, потому что строительных материалов уходит больше. Повышается и продувание. В то же время, если дом новый, а зазор слишком мал, то окно просто раздавит при усадке. Особенно это актуально для деревянных стен. Так вот! В ГОСТ нет ни слова про усадку, степень влажности бруса, зато широко обыгрываются температурные колебания. И вот как это происходит…

По ходу текста дается отвратительного качества грубый рисунок, где приведены два размера. Чуть ниже идет таблица, где оказывается, что это зазоры, зависящие от материала и цвета профиля. В частности, для пластика эти расстояния чуть больше, чем для алюминия. В приложении Б дается вполне обычная формула, по которой по задумке строители должны проверять свои домыслы по поводу величины монтажных зазоров по периметру рамы. В ней перемножены разница температур, с коэффициентом температурного расширения материала профиля (дерево, сталь, алюминий, ПВХ) и длиной окна. Также вводится поправочный коэффициент. Для всех материалов, кроме крашеного ПВХ (0,5), он равняется 0,4.

В результате получается некое значение, которое можно принимать за минимальный монтажный зазор. То есть, можно сесть дома, заранее все посчитать, и когда монтажники принесут профиль, можно их удивить (приятно или неприятно) знанием вопроса. Если зазоры завышены, то скорее всего цена будет кусаться, а при заниженных окно может раздавить зимой. И в любом случае ГОСТ не учитывает усадку дома. Мы на этом акцентируем внимание.

Процесс установки рамы пластикового окна в проем

Обратите внимание, что в зависимости от температуры меняются линейные размеры окна. Это скорее всего еще одна причина использования анкерных пластин. Они служат в таком случае пружинами, не давая деформациям принести ощутимый урон. Что касается анкеров, то они должны быть утоплены в раму. И вот почему.

Допустим, наша рама пробита насквозь в точках крепления. Летом, когда температура высокая, пластик стремительно расширяется. Его линейные размеры меняются быстрее стены. Следовательно, если эти два элемента что-то связывает, то возникнут деформации в профиле. Обратите внимание, что про пену этого сказать нельзя, она держит по всему периметру, чем блокируется указанный фактор. Таким образом, если используются анкера, то они не должны быть жестко связаны с профилем.

Мы сказали об этом сейчас, потому что ГОСТ про это умалчивает, а необходимость сверлить стену уже на носу. Для монтажа рамы понадобятся клинья. ГОСТ упоминает про распорные элементы и говорит, что они должны изготавливаться из пластика, либо особых твердых пород древесины, обработанной надлежащим образом. В результате гораздо дешевле купить в магазине монтажные клинья, чем стараться плыть против течения. Перед установкой проем тщательно очищается. В ГОСТ так и написано, что удаляются любые мешающие факторы, в том числе снег и наледь. Неровности устраняются различными составами. Не должно остаться дефектов, превышающих по габаритам 1 см.

Периметр рамы окна

Пока раствор сохнет, готовится рама пластикового окна. Для этого по ее периметру клеят две полосы пароизоляционной мембраны. По одной на каждую сторону. Если присутствует оконная четверть, то на ее протяжении монтируется ПСУЛ с отступом внутрь на 1 – 2 мм. Напоминаем, что мембрана клеится одним краем под анкерные пластины, располагать которые нужно по периметру на расстоянии не более 70 см с отступом от углов 10 – 12 см.

Перед установкой рыхлые стены грунтуются специальными смесями или укрепляются пленкой, и материалы с сильным водопоглощением тоже обрабатываются соответствующим образом. На подготовленное основание ставят по бокам монтажные клинья, примерно равные рассчитанному зазору. На них водворяется рама пластикового окна. Конструкция симметрируется в проеме и горизонтируется по уровню. Начинается расклинивание, в ходе которого нужно обеспечить расчетный зазор по каждой из сторон рамы.

Клинья сами по себе не держат профиль, они нужны лишь на этапе монтажа. Понятно, что если в будущем температура упадет, то эти элементы лишатся своей нагрузки. Перед запениваем еще раз проверяется чистота проема, и анкерные пластины крепятся по месту. Поверхность увлажняется, после чего шов задувается примерно на две третьих. В будущем монтажная пена расширится и займет все пространство. Когда состав подсох, то пароизоляционная мембрана по его краям крепится на бетонное основание. С ПСУЛ по периметру оконной четверти никаких операций не производится.

Таким образом получился изолированный от улицы шов, и можно начинать отделочные работы. В ГОСТ 30971 имеется несколько эскизов того, как нужно вести монтаж подоконника и откосов. По одному из вариантов, отделка вообще не производится. Тем, что мы уже описали, работа мастера ограничивается. Что касается откосов, то их предлагается изготовить из древесины, штукатурки или гипсокартона. ПВХ в этом списке пока нет, и все, что делается из сандвич-панелей стандартом не регламентируется. Но от этого меньше полимеры в отделке применять не стали. Потому что утепленные и красивые откосы это здорово, а монтаж ПВХ панелей намного проще, нежели процесс оштукатуривания.

Вот и весь монтаж окон ПВХ по ГОСТ, о котором так много сплетен. Про отливы вообще ни слова. Впрочем порядок их установки до предела прост.
