Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

Как выглядит пустотная плита перекрытия

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

  • Нагружать перекрытие сразу после монтажа без бетонной стяжки.
  • Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
  • Упростить процесс транспортировки и монтажа.
  • Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

  • Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
  • Создание условий для проведения коммуникаций, что сокращает время на отделку.
  • Увеличение полезного объема сооружения.
  • Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м2достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м2 – 712/2,4 · 1 = 297 кг/м2. Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

  • Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
  • Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
  • Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

  • ПК – плита круглопустотная.
  • 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
  • 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
  • 8 – несущая способность, кгс/м2.
  • AtV – использование преднапрягаемой арматуры (At) V класса.

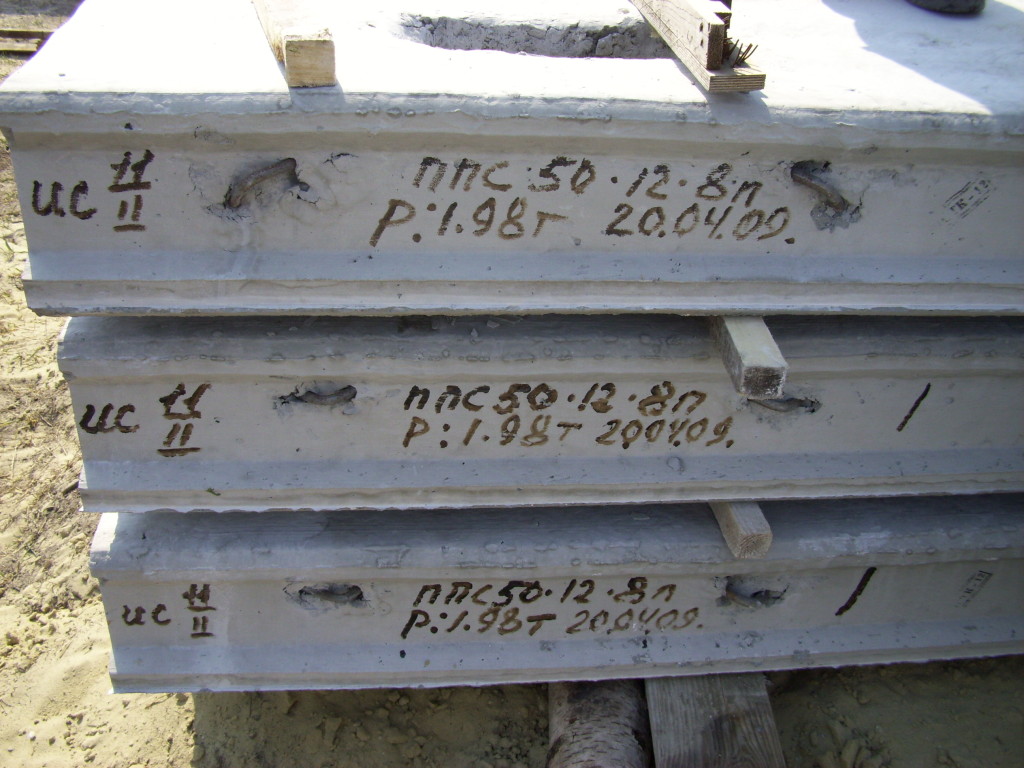

Маркировка на плите перекрытия

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

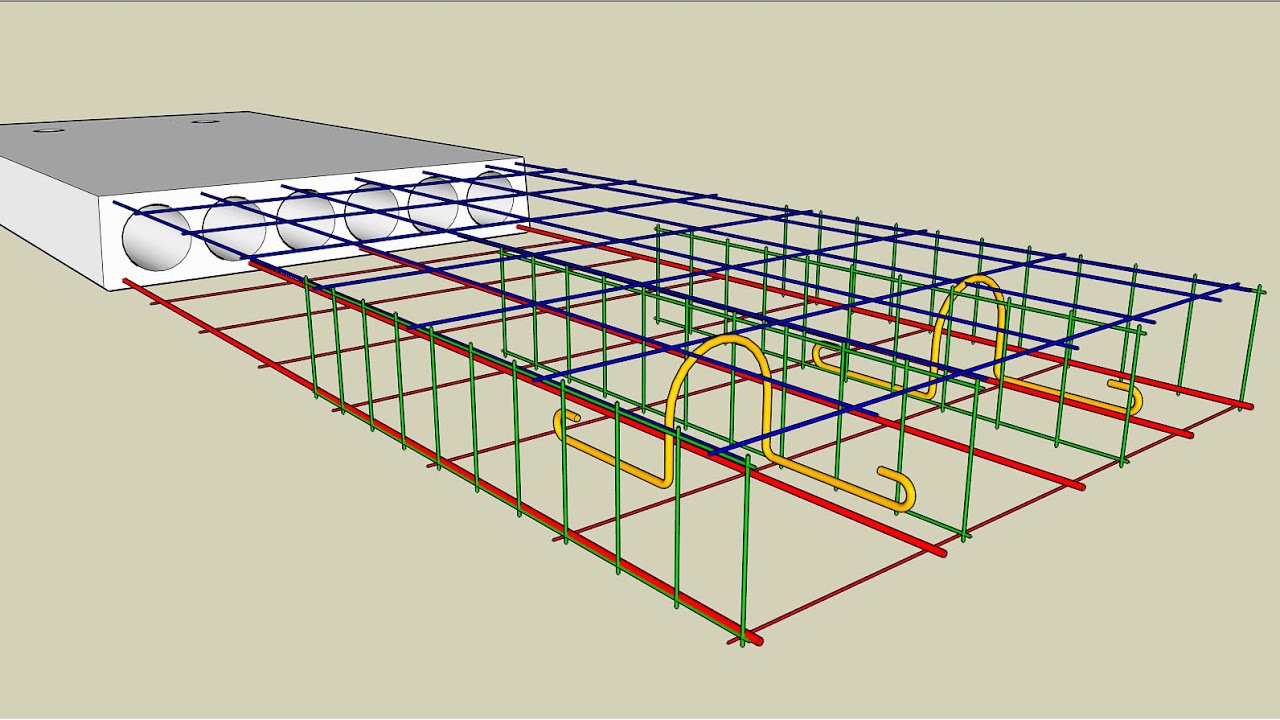

Схема армирования пустотной плиты

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

  • Буква «Л» – означает легкий бетон.
  • Буква «С» – плотный силикатный бетон.
  • Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

  • 10 – 990 мм;
  • 12 – 1190 мм;
  • 15 – 1490 мм;
  • 24 – 2380 мм;
  • 48 – 4780 мм;
  • 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

  • ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
  • ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
  • НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
  • НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

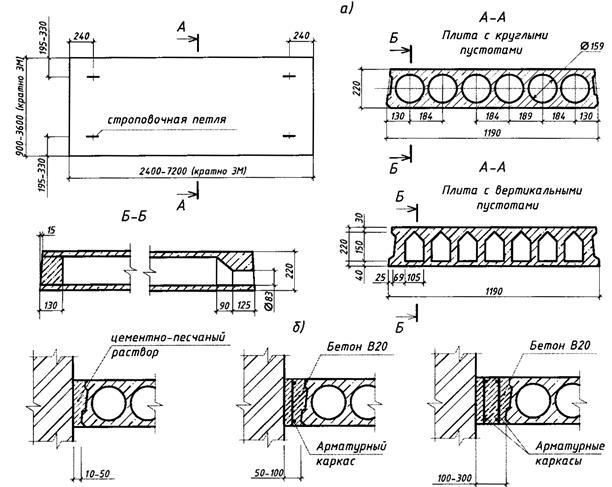

Пустотные плиты с круглыми и вертикальными пустотами

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

  1. В металлическую опалубку укладывают арматуру.
  2. Производят бетонирование металлической формы.
  3. Для удаления пузырьков воздуха производят вибрацию всей формы.
  4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
  5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

  1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
  2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
  3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
  4. Производят сушку изделий.
  5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.










Критерий

ПК

ПБ

Несущая способность, кгс/м2

Стандартная – 800

Более широкий диапазон – от 300 до 1600.

Максимальная длина, м

7,2

12

Марка бетона

М200-М400

М400-М500

Использование предварительно напряженной арматуры

При длине от 4,2 м.

Для всех конструкций вне зависимости от длины.

Вес пустотной плиты перекрытия

Более легкие – на 4-6% легче, чем ПБ.

Тяжелее ПК.

Качество поверхности

Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.

Минимальное количество дефектов, что позволяет экономить на отделочных работах.

Способы опирания

Выпускаются в нескольких видах:

  • ПК – опирание на 2 стороны;
  • ПКТ – опирание на 3 стороны;
  • ПКК – опирание на 4 стороны.

Могут опираться только на 2 стороны.

Прочие важные особенности

  • Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия).
  • Наличие монтажных петель облегчает транспортировку и монтаж.

  • Идеальные геометрические размеры с минимальными допусками.
  • Большой выбор типоразмеров с шагом 100 мм.
  • Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Плиты перекрытия ПБ и ПК

Сравнение пустотных плит ПК и ПБ

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

  • На железобетон – 70 мм, максимум – 160 мм.
  • На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
  • На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
  • На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

размеры и вес пустотелых плит перекрытия. Какую нагрузку они выдерживают? Их несущая способность

Плитами перекрытия называется железобетонный вид конструкции, который находит свое применение во время стройки частного дома или промышленного объекта. Они применяются, чтобы разделять этажность подземных, надземных коробов домов жилого типа, зданий общественного и производственного назначения. Данные конструкции характеризуются большим количеством плюсов, среди которых можно выделить высокую несущую способность и небольшую стоимость.

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

Достоинства и недостатки

Когда возводится сооружение, хочется сэкономить не одни лишь финансы, но и свое время, при этом сохраняя качество конструкции. Для того чтобы сооружение было надежным и безопасным, не стоит экономить на материалах. Оптимальный вариант плит перекрытия – пустотелые конструкции, которые характеризуются следующими достоинствами:

  • прочностью, безопасностью и долгим сроком эксплуатации;
  • стойкостью к влаге и жидкости;
  • стойкостью к пожарам до 3 часов;
  • простотой и быстротой монтажа;
  • возможностью использования как вариант несущей стены.

Если сравнивать полнотелые плиты и пустотелые, то вторые имеют такие преимущества:

  • высокий уровень тепло- и звукоизоляции благодаря нахождению воздуха внутри;
  • простота проведения коммуникаций и как следствие сокращение времени на отделочные процессы;
  • возможность применения в сейсмоопасных зонах;
  • высокий уровень несущей способности;
  • простота перевозки и монтажа;
  • увеличение полезного объема возводимого сооружения;
  • нагружать перекрытие можно сразу после монтажа без бетонных стяжек;
  • невысокая стоимость, которая основывается на небольшом расходе бетона и арматуры.

Недостатков пустотелые конструкции перекрытий практически не имеют, но к минусам все же можно отнести следующие особенности:

  • ограниченная доступность, которая заключается в том, что на сегодняшний день небольшое число компаний занимается их производством;
  • при установке плит данного типа необходимо использовать специальную тяжелую технику.

Характеристики

От размера круглопустотной плиты будет зависеть ее цена, кроме того, учитываются параметры в виде длины, ширины, веса.

Конструкции данного типа могут характеризоваться такими габаритами:

  • длиной плиты – 1,68-12 м;
  • шириной – 0,98-1,48 м;
  • толщиной конструкции – 22 см;
  • диаметром плоскости цилиндра – 11,4-15,9 см;
  • маркой бетона – М200-М400;
  • количеством использованного бетона и арматуры при производстве будущих основ перекрытия;
  • весом – 0,75-5 тонн;
  • показателем расчетных усилий – 800 кг/см2.

Стоит помнить, что во время производства плиты с пустотами должны полностью соблюдаться технологии ее изготовления. Только таким образом можно быть уверенным в надежности той продукции, с помощью которой формируется межэтажное основание.

Разновидности конструкций.

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.

  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.

  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.

  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.

  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК 80-15-12,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

  • т – бетон тяжелого типа;
  • а – наличие вкладышей для уплотнения;
  • э – формирование при помощи экструзионного метода.

Какую нагрузку выдерживают?

Несущая способность плит перекрытия определяется стандартом, который регулирует соблюдение изготовления по технологии, что применяется в момент их производства. Расчет допустимой максимальной нагрузки железобетонных элементов нужен, чтобы узнать, какой показатель выдержит конструкция, и тем самым избежать ее разрушения. Нагрузка на пустотную конструкцию перекрытия бывает статистической и динамической. К первым относят те элементы, что располагаются или прикрепляются к плите. К динамическим относят все, что осуществляет передвижение по конструкции.

Нагрузки также могут быть равномерно и неравномерно распределены. Например, для здания, где живут люди, высчитывают равномерно распределенную нагрузку, которая определяется в Ньютонах на метр или кг/см. Обычная плита с пустотами высчитывается по распределенной нагрузке, которая равна 400 кг на м2. К данному показателю необходимо добавить массу конструкции, а это примерно 2,5 центнера, стяжки и керамику, что весят около 1 центнера. Высчитанную массу необходимо умножить на коэффициент надежности (1,2). В итоге выходит 900 кг/м2. Также есть специально разработанные документы, которые позволяют с точностью рассчитать нагрузку на железобетонную плиту, что имеет армирование.

Для расчета оптимальной нагрузки необходимо знать вес всех элементов, которые будут сказывать на ее влияние, а именно цементно-песчаных стяжек, перегородок из гипсобетона, массы напольного покрытия и теплоизоляции. После суммирования всех вышеперечисленных показателей необходимо разделить число на количество панелей, которые будут присутствовать в здании. Таким же образом можно высчитать максимально предельную нагрузку на каждую из пустотных конструкций.

Многие панели, которые имеются в продаже, характеризуются стандартным показателем несущей способности, который равняется 800 кг/м2.

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

  • для кирпичного сооружения – 9 сантиметров;
  • для газобетонного и пенобетонного – 15 сантиметров;
  • для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.



Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

толщина пустотных перекрытий, ширина ЖБК, сборные железобетонные пустотелые, ГОСТ объем многопустотных, длина бетонной

Строительство зданий любого назначения можно существенно облегчить, если использовать стандартные унифицированные элементы. Одними из основных строительных единиц считаются плиты перекрытия. В нашей статье мы расскажем о железобетонных конструкциях плит перекрытия.

Это самый распространенный и экономичный вариант, обладающий существенными преимуществами перед другими материалами. Сортамент бетонных плит также достаточно широк, что позволит варьировать размерами и подобрать решение для любой архитектурной задачи.

Почему стоит выбрать из железобетона

плиты перекрытия сортамент -размеры и особенности

плиты перекрытия сортамент -размеры и особенности

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями. Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных.

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

Классификация согласно ГОСТ

плиты перекрытия сортамент

плиты перекрытия сортамент

Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.

Классификация изделий ведется по всем показателям:

  • Тип конструкции.
  • Габаритные размеры.
  • Класс используемой арматуры.
  • Вид бетона.
  • Дополнительная стойкость к внешним воздействиям.
  • Конструктивные особенности.

В статье можно узнать о размерах плит перекрытия пустотных по госту.

Для того, что иметь представление обо всех возможных вариантах и расшифровках ПК, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.

Тип конструкции согласно классификации ГОСТ

Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.

Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи.  О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.

Основные обозначения типа конструкции железобетонных изделий:

№ п/п: Условное обозначение: Наименование изделия:
1. С Сваи.
2. Ф Фундаменты (столбчатые, плиточные).
3. ФЛ Фундаменты ленточные.
4. ФО Фундаменты под оборудование.
5. ФБ Фундаментные блоки.
6. БФ Балки фундаментные.
7. К Колонны.
8. КЭ Колонные эстакады (для трубопроводов).
9. Р Ригели.
10. Б Балки (общее обозначение).
11. БК Балки под краны.
12. БО Балки обвязочные.
13. БП Балки подстропильные.
14. БС Балки стропильные.
15. БЭ Балки под эстакады.
16. БТ Балки тоннелей.
17. ФП Фермы подстропильные.
18. ФС Фермы стропильные.
19. П Плиты перекрытий монолитные.
20. ПД Плиты днищ тоннелей и каналов под коммуникации.
21. ПТ Плиты перекрытий тоннелей и каналов под коммуникации.
22. ЛК Лотки каналов.
23. ПК Питы перекрытия с круглыми пустотами.
24. ПП Плиты под парапет.
25. ПО Плиты под окна.
26. ОП Опорные подушки.
27. ЛМ Лестничные марши.
28. ЛП Лестничные площадки.
29. ЛС Лестничные ступени.
30. ЛБ Лестничные балки, косоуры.
31. СБ Стеновые блоки.
32. СБЦ Стеновые блоки цокольные.
33. ПС Панели стеновые.
34. ПГ Панели перегородок.
35. ПР Перемычки.
36. СТ Стенки под опоры.
37. Ш Шпалы железобетонные для железной дороги.
38. Т Трубы железобетонные безнапорные раструбные.
39. ТФ Трубы железобетонные безнапорные фальцевые.
40. ТН Трубы железобетонные напорные виброгидропрессованные.
41. БТ Бетонные трубы.

Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.

Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.

Дополнительные сведения

Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.

Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.

Основные виды бетона:

  • Легкий бетон — «Л».
  • Жаростойкий — «Ж».
  • Силикатный — «С».
  • Ячеистый — «Я».
  • Мелкозернистый — «М». сортамент-плиты для домасортамент-плиты для дома

Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.

По ссылке описаны плиты перекрытия пк гост, и где их применять

Классификация бетонной поверхности:

  • Бетон нормальной проницаемости — «Н».
  • Бетон пониженной проницаемости — «П».
  • Бетон особой проницаемости — «О».

Если бетонные конструкции разработаны с учетом сейсмоопасной местности и способны выдерживать до 7 балов колебаний, в маркировке присутствует отметка «С».

Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.

В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.

Габаритные размеры изделий

Для обеспечения большей унификации конструкций в названии указываются также и типоразмеры. Это могут быть конструкционные или координационные размеры. В случае с плитами перекрытия принято использовать следующую систему: если марка плиты ПК 20-10.8, это означает габаритные размеры 1980×990×220. В данном случае несоответствие указывает на необходимы при монтаже допуска. Толщина стандартных плит обычно 220 мм, для облегчения возведения зданий под любые размеры.

Информация для тех, кто будет делать ремонт в квартире, где потолки изготовлены из плит перекрытия. Для того, что бы приклеить какой-либо отделочный материал к потолку нужно подобрать правильный клей, например клей для плитки из пенопласта. Более подробно можно прочитать здесь.

устройство плиты перекрытия

устройство плиты перекрытия

Основные габаритные размеры пустотных плит перекрытия:

п/п: Марка плиты: Длина изделия, мм: Ширина изделия, мм: Вес, т: Объем, м³:
1. ПК 17-10.8 1680 990 0,49 0,36
2. ПК 17-12.8 1680 1190 0,61 0,44
3. ПК 17-15.8 1680 1490 0,65 0,55
4. ПК 18-10.8 1780 990 0,38 0,38
5. ПК 18-12.8 1780 1190 0,65 0,46
6. ПК 18-15.8 1780 1490 0,86 0,58
7. ПК 19-10.8 1880 990 0,55 0,4
8. ПК 19-12.8 1880 1190 0,69 0,49
9. ПК 19-15.8 1880 1490 0,9 0,62
10. ПК 20-10.8 1980 990 0,61 0,44
11. ПК 20-12.8 1980 1190 0,76 0,54
12. ПК 20-15.8 1980 1490 1,0 0,68
13. ПК 21-10.8 2080 990 0,65 0,475
14. ПК 21-12.8 2080 1190 0,8 0,571
15. ПК 21-15.8 2080 1490 0,97 0,71
16. ПК 22-10.8 2180 990 0,725 0,497
17. ПК 22-12.8 2180 1190 0,85 0,6
18. ПК 22-15.8 2180 1490 1,15 0,751
19. ПК 23-10.8 2280 990 0,785 0,52
20. ПК 23-12.8 2280 1190 0,95 0,62
21. ПК 23-15.8 2280 1490 1,179 0,78
22. ПК 24-10.8 2380 990 0,745 0,56
23. ПК 24-12.8 2380 1190 0,905 0,68
24. ПК 24-15.8 2380 1490 1,25 0,78
25. ПК 26-10.8 2580 990 0,825 0,56
26. ПК 26-12.8 2580 1190 0,975 0,68
27. ПК 26-15.8 2580 1490 1,325 0,84
28. ПК 27-10.8 2680 990 0,83 0,58
29. ПК 27-12.8 2680 1190 1,01 0,7
30. ПК 27-15.8 2680 1490 1,395 0,87
31. ПК 28-10.8 2780 990 0,875 0,61
32. ПК 28-12.8 2780 1190 1,05 0,73
33. ПК 28-15.8 2780 1490 1,425 0,91
34. ПК 30-10.8 2980 990 0,915 0,65
35. ПК 30-12.8 2980 1190 1,11 0,78
36. ПК 30-15.8 2980 1490 1,425 0,98
37. ПК 32-10.8 3180 990 0,975 0,69
38. ПК 32-12.8 3180 1190 1,2 0,83
39. ПК 32-15.8 3180 1490 1,6 1,04
40. ПК 33-10.8 3280 990 1,0 0,71
41. ПК 33-12.8 3280 1190 1,3 0,86
42. ПК 33-15.8 3280 1490 1,625 1,08
43. ПК 34-10.8 3380 990 1,05 0,74
44. ПК 34-12.8 3380 1190 1,24 0,88
45. ПК 34-15.8 3380 1490 1,675 1,11
46. ПК 36-10.8 3580 990 1,075 0,78
47. ПК 36-12.8 3580 1190 1,32 0,94
48. ПК 36-15.8 3580 1490 1,75 1,17
49. ПК 38-10.8 3780 990 1,15 0,82
50. ПК 38-12.8 3780 1190 1,39 0,99
51. ПК 38-15.8 3780 1490 1,75 1,24
52. ПК 39-10.8 3880 990 1,2 0,85
53. ПК 39-12.8 3880 1190 1,43 1,02
54. ПК 39-15.8 3880 1490 1,8 1,27
55. ПК 40-10.8 3980 990 1,2 0,87
56. ПК 40-12.8 3980 1190 1,475 1,04
57. ПК 40-15.8 3980 1490 1,92 1,3
58. ПК 42-10.8 4180 990 1,26 0,91
59. ПК 42-12.8 4180 1190 1,525 1,09
60. ПК 42-15.8 4180 1490 1,97 1,37
61. ПК 43-10.8 4280 990 1,26 0,93
62. ПК 43-12.8 4280 1190 1,57 1,12
63. ПК 43-15.8 4280 1490 2,0 1,4
64. ПК 44-10.8 4380 990 1,29 0,95
65. ПК 44-12.8 4380 1190 1,61 1,15
66. ПК 44-15.8 4380 1490 2,06 1,44
67. ПК 45-10.8 4480 990 1,33 0,98
68. ПК 45-12.8 4480 1190 1,62 1,17
69. ПК 45-15.8 4480 1490 2,11 1,47
70. ПК 48-10.8 4780 990 1,425 1,04
71. ПК 48-12.8 4780 1190 1,725 1,25
72. ПК 48-18.8 4780 1490 2,25 1,57
73. ПК 51-10.8 5080 990 1,475 1,11
74. ПК 51-12.8 5080 1190 1,825 1,33
75. ПК 51-15.8 5080 1490 2,475 1,67
76. ПК 52-10.8 5180 990 1,53 1,13
77. ПК 52-12.8 5180 1190 1,9 1,36
78. ПК 52-15.8 5180 1490 2,42 1,7
79. ПК 53-10.8 5280 990 1,6 1,13
80. ПК 53-12.8 5280 1190 1,91 1,38
81. ПК 53-15.8 5280 1490 2,46 1,73
82. ПК 54-10.8 5380 990 1,6 1,17
83. ПК 54-12.8 5380 1190 1,95 1,41
84. ПК 54-15.8 5380 1490 2,525 1,76
85. ПК 56-10.8 5580 990 1,65 1,22
86. ПК 56-12.8 5580 1190 2,01 1,46
87. ПК 56-15.8 5580 1490 2,6 1,85
88. ПК 57-10.8 5680 990 1,675 1,24
89. ПК 57-12.8 5680 1190 2,05 1,49
90. ПК 57-15.8 5680 1490 2,75 1,86
91. ПК 58-10.8 5780 990 1,71 1,24
92. ПК 58-12.8 5780 1190 2,07 1,51
93. ПК 58-15.8 5780 1490 2,73 1,89
94. ПК 59-10.8 5880 990 1,775 1,26
95. ПК 59-12.8 5880 1190 2,11 1,54
96. ПК 59-15.8 5880 1490 2,825 1,93
97. ПК 60-10.8 5980 990 1,775 1,3
98. ПК 60-12.8 5980 1190 2,15 1,57
99. ПК 60-15.8 5980 1490 2,8 1,96
100. ПК 62-10.8 6180 990 1,83 1,35
101. ПК 62-12.8 6180 1190 2,21 1,62
102. ПК 62-15.8 6180 1490 2,91 2,03
103. ПК 63-10.8 6280 990 1,86 1,37
104. ПК 63-12.8 6280 1190 2,25 1,65
105. ПК 63-15.8 6280 1490 3,0 2,09
106. ПК 64-10.8 6380 990 1,88 1,39
107. ПК 64-12.8 6380 1190 2,26 1,67
108. ПК 64-15.8 6380 1490 3,0 2,09
109. ПК 65-10.8 6480 990 1,9 1,41
110. ПК 65-12.8 6480 1190 2,29 1,7
111. ПК 65-15.8 6480 1490 3,02 2,12
112. ПК 66-10.8 6580 990 1,94 1,43
113. ПК 66-12.8 6580 1190 2,32 1,72
114. ПК 66-15.8 6580 1490 3,1 2,16
115. ПК 67-10.8 6680 990 1,96 1,45
116. ПК 67-12.8 6680 1190 2,44 1,75
117. ПК 67-15.8 6680 1490 3,23 2,19
118. ПК 68-10.8 6780 990 2,01 1,48
119. ПК 68-12.8 6780 1190 2,5 1,79
120. ПК 68-15.8 6780 1490 3,3 2,25
121. ПК 69-12.8 6880 1190 2,54 1,78
122. ПК 69-15.8 6880 1490 3,16 2,22
123. ПК 70-10.8 6980 990 2,06 1,52
124. ПК 70-12.8 6980 1190 2,46 1,83
125. ПК 70-15.8 6980 1490 3,27 2,29
126. ПК 72-10.8 7180 990 2,12 1,56
127. ПК 72-12.8 7180 1190 2,53 1,88
128. ПК 72-15.8 7180 1490 3,36 2,35
129. ПК 73-12.8 7280 1190 2,64 1,91
130. ПК 73-15.8 7280 1490 3,41 2,39
131. ПК 74-12.8 7380 1190 2,67 1,93
132. ПК 74-15.8 7380 1490 3,45 2,42
133. ПК 75-12.8 7480 1190 2,8 1,96
134. ПК 75-15.8 7480 1490 3,49 2,45
135. ПК 76-12.8 7580 1190 2,74 1,98
136. ПК 76-15.8 7580 1490 3,53 2,48
137. ПК 77-12.8 7680 1190 2,78 2,01
138. ПК 77-15.8 7680 1490 3,59 2,52
139. ПК 78-12.8 7780 1190 2,82 2,04
140. ПК 78-15.8 7780 1490 3,83 2,55
141. ПК 79-12.8 7880 1190 2,85 2,06
142. ПК 79-15.8 7880 1490 3,68 2,58
143. ПК 80-12.8 7980 1190 3,063 2,09
144. ПК 80-15.8 7980 1490 3,73 2,62
145. ПК 81-12.8 8080 1190 3,1 2,12
146. ПК 81-15.8 8080 1490 3,78 2,65
147. ПК 82-12.8 8180 1190 2,95 2,14
148. ПК 82-15.8 8180 1490 3,82 2,68
149. ПК 83-12.8 8280 1190 2,99 2,17
150. ПК 83-15.8 8280 1490 3,86 2,71
151. ПК 84-12.8 8380 1190 3,02 2,19
152. ПК 84-15.8 8380 1490 3,92 2,75
153. ПК 85-12.8 8480 1190 3,06 2,22
154. ПК 85-15.8 8480 1490 3,96 2,78
155. ПК 86-12.8 8580 1190 3,3 2,25
156. ПК 86-15.8 8580 1490 4,0 2,81
157. ПК 87-12.8 8680 1190 3,13 2,27
158. ПК 87-15.8 8680 1490 4,06 2,85
159. ПК 88-12.8 8780 1190 3,16 2,3
160. ПК 88-15.8 8780 1490 4,1 2,88
161. ПК 89-12.8 8880 1190 3,17 2,32
162. ПК 89-15.8 8880 1490 4,15 2,91
163. ПК 90-12.8 8980 1190 3,2 2,35
164. ПК 90-15.8 8980 1490 4,2 2,94

Последнее обозначение цифра «8» в конце маркировки обозначает расчетную нагрузку, которая составляет стандартные для жилых зданий 800 кгс/м².

Плиты перекрытия пустотные: характеристики и конструкция

При возведении зданий используют панели перекрытия пустотные. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой. Отличительная особенность конструкции – наличие пустот круглого или овального сечения, расположенных вдоль продольной оси. Показатели прочности изделий, а также повышенная несущая способность, позволяют формировать с их помощью прочную конструкцию перекрытия между этажами здания. Рассмотрим характеристики и специфику укладки пустотной плиты. Остановимся на достоинствах и недостатках.

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

  • бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
  • стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

Они отличаются по нескольким параметрам, имеющим свои характеристикиПлиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

  • правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
  • наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
  • конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
  • габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
  • количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

  • упрощают процесс укладки инженерных коммуникаций;
  • повышают теплоизоляционные свойства межэтажного перекрытия;
  • предотвращают проникновение в помещение внешних шумов.

В отличие от цельных панелей, имеющих большой вес, пустотные плиты благодаря облегченной конструкции не создают дополнительную нагрузку на фундамент, а также обеспечивают повышенную звукоизоляцию и теплозащиту.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

Изредка используются и для частного домовладения, например, для укладки на фундамент поверх подвального или цокольного уровняОбширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства

  • силикатный;
  • легкий;
  • тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

  • безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
  • опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Сегодня плиты делают из высокопрочного бетона по новейшим технологиям – для получения высококачественного материалаБлагодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку

Главные достоинства:

  • облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
  • уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
  • повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
  • соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
  • возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
  • расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

  • возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
  • повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
  • устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
  • возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
  • плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.

При грамотном монтаже стандартизированный стройматериал обеспечивает водонепроницаемость в здании и выполняет другие изоляционные задачиПустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

  • требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
  • нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки. Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Для формирования перекрытия из пустотных панелей необходимо забетонировать армопояс по контуру коробки.

Главные характеристики пустотных плит перекрытия

К основным характеристикам полых панелей относятся следующие параметры:

  • несущая способность пустотных плит перекрытия. Они способны выдержать на каждый квадратный метр площади 0,68 т постоянно действующих нагрузок и 0,5 т временных нагрузок;
  • плотность бетона, из которого изготовлены панели. В зависимости от применяемой марки бетонного раствора удельный вес плит составляет от 2 до 2,4 т/м3.

Материал отличается прочностью и долговечностью, не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основойПлиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор

Не менее важны следующие показатели:

  • способность бетона воспринимать сжимающие нагрузки. По указанному параметру плиты классифицируются индексом В22,5;
  • устойчивость к воздействию замораживания и резких температурных колебаний. Морозостойкость полых панелей составляет F200;
  • возможность эксплуатироваться в условиях повышенной влажности. Водонепроницаемость многопустотных изделий обозначается W4.

Одна из важных характеристик – толщина плиты перекрытия пустотной. Согласно требованиям действующих нормативных документов, ее величина составляет 22 см, как и у цельных панелей.

Как расшифровывается маркировка бетонных плит перекрытия

Маркировка пустотных плит перекрытия, выпускаемых заводами ЖБИ, выполняется в соответствии с положениями стандарта. Маркировка наносится краской на бетонную поверхность в виде буквенно-цифровой аббревиатуры. Зная, как расшифровывается обозначение плит, несложно подобрать изделие для решения конкретных задач. Работникам проектных организаций, строителям и заказчиком важно уметь расшифровывать маркировку.

На примере многопустотной плиты с обозначением ПК 27.15-10 расшифруем индексы в обозначении:

Есть плиты армированные и безарматурныеКаждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа

  • ПК – сокращенное обозначение перекрывающей панели с каналами круглого сечения, изготовленной путем бетонирования в опалубку;
  • 27 – округленная до дециметров длина изделия. Выраженный в миллиметрах размер панели составляет 2650;
  • 15 – ширина железобетонной плиты, выраженная в дециметрах. Стандартный размер составляет 1490 мм;
  • 10 – величина предельно допустимой нагрузки, которую способно выдержать изделие (1000 кг/м2).

Плиты, произведенные по безопалубочной технологии, маркируются буквенным индексом ПБ. Их маркировка полностью соответствует продукции марки ПК.

Размеры перекрывающих плит

Выполняя проектные работы или занимаясь строительством, важно знать размеры пустотных плит перекрытия. Стандарт регламентирует габаритные размеры:

  • длина пустотных плит перекрытия колеблется в интервале от 168 см до 12000 см;
  • ширина многопустотных панелей в зависимости от их исполнения составляет 98-148 см;
  • диаметр внутреннего канала, имеющего цилиндрическую форму, равен 114-159 мм.

Независимо от исполнения плиты, изделия имеют постоянную толщину, равную 220 мм. Стандарт допускает изготовление плит по индивидуальным заказам с характеристиками, отличающимися от указанных.

Какую нагрузку способна выдержать пустотная панель перекрытия

Предельная нагрузка на пустотную плиту перекрытия указана в действующем стандарте.

По ГОСТу плиты перекрытия размеры имеют разные, но обязательно имеют свои стандартыВажный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия

Нагрузочная способность полых панелей определяется как сумма следующих показателей:

  • статических усилий, постоянно передающихся изделию. Они включают воздействие массы мебели, оборудования, перегородок, стяжки и теплоизоляции;
  • динамических нагрузок, возникающих в результате перемещения внутри помещения людей, животных, а также изменения положения подвижных предметов интерьера.

Нагрузки дифференцируются на следующие виды:

  • точечные, которые действуют локально;
  • распределенные по определенной площади.

Для расчета предельных усилий, воспринимаемых бетонной плитой, необходимо выполнить ряд операций:

  1.  Разработать силовую схему здания.
  2.  Рассчитать вес, действующий на плиту.
  3.  Вычислить суммарную величину действующих нагрузок.

Нагрузочная способность плит, выпускаемых согласно стандарту, составляет от 0,8 до 1,6 т/м2. Изделия подбираются по указанному показателю в зависимости от фактических условий эксплуатации.

Как выполняется монтаж плит перекрытия

Планируя осуществлять укладку плит, обратите внимание на следующие особенности монтажа:

  • расположение панелей на капитальные стены с минимальным зазором;
  • тщательную заделку швов цементной смесью;
  • применение анкерных болтов для жесткости монтажа.

При выполнении монтажных операций важно обеспечить величину опорной поверхности, составляющую не менее 100-120 мм. Для монтажа панелей используйте подъемное оборудование, соответствующее по грузоподъемности массе изделий.

Заключение

Перекрытия пустотные широко применяются в строительной сфере благодаря повышенным эксплуатационным характеристикам. В достоинствах полых плит убедились профессиональные строители, а также частные застройщики. Важно правильно подобрать плиту, предназначенную для формирования перекрытия в частном строении или многоэтажном доме. Консультация опытных строителей избавит от возможных ошибок.

Пустотные (многопустотные) плиты перекрытия: виды, размеры

Пустотные плиты перекрытия являются важной строительной конструкцией, которая создается с помощью передового оборудования и обладает массой эксплуатационных отличий. Изделия на основе железобетона достаточно легкие в сравнении с монолитными вариантами, надежные и долговечные. Они не боятся больших статичных и динамичных нагрузок.

многопустотные плиты перекрытия

Сферы применения

Пустотелые плиты активно задействуются при обустройстве перекрытий на стыках между этажами в кирпичных, бетонных и блочных постройках.

Конструкция нашла применение в строительстве многоэтажных помещений и частных жилищ. Железобетонные варианты могут выполнять роль несущих каркасов. При возведении промышленных комплексов используются многопустотные плиты перекрытия.

Еще плиты востребованы для укладки теплотрасс. Они позволяют разместить трубы и спрятать их под слоем земли, сохранив от повреждений.

В зависимости от конструкционных особенностей плиты бывают:

  1. Пустотными.
  2. Ребристыми.
  3. Полнотелыми.
  4. Монолитными.
  5. Сплошными доборными.
  6. Облегченными.

Полнотелые изделия обеспечивают надежную защиту от повреждений и прогибов. При минимальной толщине 160 мм они демонстрируют высокие теплоизоляционные свойства и не боятся агрессивных воздействий.

армирование пустотных плит перекрытия

Пустотные разновидности разрабатываются для возведения построек из кирпичей, бетона и стеновых блоков и устанавливаются между этажами. Поскольку конструкция не является монолитной, ее тепло- и звукоизоляция улучшаются.

Ребристые изделия используются при обустройстве крыш в зданиях промышленного типа. В большинстве случаев их устанавливают в:

  1. Складах.
  2. Производственных гаражах.
  3. Ангарах.


Перечисленные постройки могут не отапливаться и иметь большую площадь.

Плюсом монолитных решений является их прочность, поскольку в процессе производства используется армированный железобетон. Еще они не боятся больших нагрузок и подходят для возведения многоэтажных построек.

Сплошные плиты создаются на основе бетона повышенной плотности, что обуславливает высокие прочностные характеристики и устойчивость к интенсивной эксплуатации.


Облегченный вариант обладает небольшим весом и многопустотной структурой. Его можно применять при возведении помещений с недостаточно прочным основанием. Плита снижает нагрузки на фундамент.

монтаж пустотных плит перекрытия

Конструктивные особенности

На строительном рынке предлагаются разные плиты перекрытия (ПК), которые отличаются конструктивными особенностями и характеристиками. Однако каждый тип основывается на следующих составляющих:

  1. Бетон. Создается на базе портландцемента марки М300 или выше. Качественная смесь способствует повышению прочности и надежности конструкции.
  2. Стальная арматура класса А3 или А4, которую устанавливают в напряженном или свободном положении. Применение армированных элементов обеспечивает высокую устойчивость к нагрузкам.

Многопустотные плиты перекрытия характеризуются такими конструктивными свойствами:

  1. Правильная геометрия. Изделию придают форму параллелепипеда с ровными гранями.
  2. Наличие сквозных полостей в торцевой зоне. Их задача заключается в улучшении свойств звуко- и теплоизоляции.
  3. Специфическая конфигурация поперечного сечения полостей. Их делают круглыми или овальными.
  4. Размеры. Показатели длины, ширины и диаметра отверстий определяются особенностями и типом плиты.
  5. Количество отверстий. Оно выбирается с учетом регламентированных стандартов и требований.

плиты перекрытия ПК

Наличие продольных каналов улучшает эксплуатационные характеристики плит, способствуя таким преимуществам:

  1. Упрощение монтажа инженерных коммуникаций.
  2. Повышение теплоизоляции перекрытия между этажами.
  3. Защита постройки от проникновения шумов извне.

Пустотные панели отличаются от цельных вариантов облегченным весом и отсутствием дополнительной нагрузки на основание. Еще они гарантируют хорошие звукоизоляционные свойства и теплозащиту.

Как изготавливают

Плиты перекрытий пустотные изготовляются на основе разных типов и серий бетона. В их числе:

  1. Силикатные.
  2. Легкие.
  3. Тяжелые.

размер плит перекрытия

При выпуске полых конструкций на базе перечисленных типов бетонной смеси задействуются разные технологии и способы:

  1. Без опалубки. Для изготовления таких изделий применяют автоматизированное оборудование с поддержкой функции вибрационного уплотнения. Заготовка постепенно проходит по линии и обрабатывается с помощью автоматики, которая придает ей правильную геометрию и габаритные размеры пустотных плит перекрытия. С целью повышения плотности конструкцию снабжают арматурными канатами.
  2. С опалубкой. Бетонная смесь помещается в стандартную металлическую опалубку с металлическими стержнями и арматурой. Когда круглопустотные плиты проходят процедуру трамбовки, их обрабатывают в гидротермических камерах. По завершении процесса пропаривания продукцию достают из опалубки и оставляют застывать.

Второй метод считается более востребованным, поскольку он выполняется без применения сложного оборудования и технологий. В большинстве случаев его задействуют на промышленных предприятиях, где выпускаются железобетонные многопустотные плиты. Наличие армированных элементов поднимает прочностные свойства.

Достоинства и слабые стороны

ПК-плита перекрытия характеризуется такими достоинствами:

  1. Уменьшенный вес. В отличие от цельной панели пустотелая конструкция демонстрирует повышенные прочностные свойства при одинаковых габаритах. При этом изделие не оказывает больших нагрузок на коробку и основание.
  2. Доступная стоимость. Плита перекрытия многопустотная дешевле цельной, поскольку для ее изготовления нужно меньше исходного сырья. Это снижает затраты ресурсов на производственный процесс.
  3. Улучшенная теплозащита и поглощение внешнего шума. Подобные свойства связаны с наличием воздушной прослойки, которую обуславливают продольные полости в бетоне.
  4. Соответствие современным требованиям качества и надежности. Продукция, выпущенная на промышленных предприятиях, не может быть низкокачественной, поскольку ее производство выполняется по заданной технологии.
  5. Ускоренный монтаж. Обустройство многопустотных панелей требует меньше времени, чем установка цельных массивных конструкций.
  6. Широкий выбор изделий с разными типоразмерами и конфигурацией.

Современные плиты основываются на базе высокопрочного бетона и производятся по инновационным технологиям. Благодаря этому их можно применять в условиях высокой сейсмической активности. При соблюдении правил монтажа стройматериал будет обеспечивать защиту постройки от проникновения влаги, пара и газа.

пустоты в плитах перекрытия

Если грамотно разместить опоры, все поверхности в доме будут максимально ровными. Материал достаточно надежный и долговечный, а уход за ним не требует больших усилий.


В составе отдельных разновидностей присутствуют пористые материалы, обеспечивающие повышенную устойчивость к отрицательным температурам.

За счет правильной конфигурации в плите можно размещать различные инженерные коммуникации и каналы. Еще многопустотные конструкции не боятся усадки и устойчивы ко всевозможным коррозийным процессам. При их использовании строителям не приходится обустраивать дополнительные опорные стойки.

Однако кроме плюсов у панелей имеются и минусы. В первую очередь это необходимость внедрения профессиональной грузоподъемной техники для проведения монтажных работ, что влечет за собой увеличение расходов и площади строительной площадки. Еще плита нуждается в выполнении математических расчетов с целью определения прочности. Перед установкой необходимо определить допустимую нагрузку и нагрузочную способность стены.

Чтобы сформировать перекрытия на основе пустотных панелей, следует провести бетонирование армопояса по периметру коробки.

маркировка многопустотных плит перекрытия

Технические характеристики

Панель перекрытия многопустотная обладает такими характеристиками:

  1. Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
  2. Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
  3. Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
  4. Степень морозостойкости соответствует F200.
  5. Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
  6. Размеры пустотных плит ЖБИ определяются их конструкцией.

Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.

Нагрузка, которую способны выдержать пустотные панели

Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:

  1. Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
  2. Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.


Нагрузки бывают точечными, действующими локально и распределенными. Чтобы правильно рассчитать допустимые усилия, необходимо создать силовую схему зданию, определить вес воздействия на плиту и получить сумму всех нагрузок.

размеры пустотных плит перекрытия ЖБИ

Усиление

С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.

Еще производится усиление методом армирования, которое состоит из таких этапов:

  1. Натягивание прутьев из нержавейки.
  2. Монтаж стальной сетки.
  3. Заливка бетонной смеси опалубки с армированными элементами.
  4. Обрезка остатков арматуры, выступающих из затвердевшего бетона.


Применение натяжной арматуры делает плиту устойчивой к большим статическим и динамическим нагрузкам, провисаниям и прогибам. Чтобы поднять устойчивость ЖБ-панели к подобным действиям, в торцах устанавливается двойная арматура.

Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.

новые пустотные плиты перекрытия конструкция

Размеры

Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:

  1. Показатели длины варьируются от 168 до 12000 см.
  2. Ширина может составлять 98-148 см.
  3. Диаметр внутреннего канала равен 114-159 мм.

При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.

Маркировка

На практике серии пустотных плит нет регламентированных марок. Однако в их описании могут указываться некоторые параметры.

Так, маркировка ПК 15-13-10 ПК — это ряд технических характеристик, таких как:

  1. 15 — длина конструкции в дециметрах.
  2. 12 — толщина в дециметрах.
  3. Цифра 10 является наиболее важной и указывает на допустимую нагрузку в 10 кг на 1дм2.

Монтаж


При укладке пустотных плит необходимо внимательно изучить все особенности монтажа, включая:

  1. Прокладку панелей на капитальные стены без больших зазоров.
  2. Заделку швов цементом.
  3. Использование анкерных болтов для повышения жесткости монтажа.

Если производятся монтажные операции, необходимо обеспечить величину опорной поверхности в диапазоне 100-120 мм. Чтобы монтаж был благополучным, важно задействовать подъемные приборы и специальную технику.

ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

Отправить ответ

avatar
  Подписаться
Уведомление о
