Классификация крыш: конструкция, виды, формы, элементы

Крыша — верхняя ограждающая конструкция здания, выполняющая несущие, гидроизолирующие и, при бесчердачных (совмещённых) крышах и тёплых чердаках, теплоизолирующие функции.

Кровля — верхний элемент крыши (покрытие), предохраняющий здания от всех видов атмосферных воздействий.

Рис. 1 Основные элементы крыши, имеющей несколько скатов

Крыша здания состоит из следующих элементов (рис. 1): наклонных плоскостей, называемых скатами (1), основой которых служат стропила (2) и обрешётка (3). Нижние концы стропильных ног опираются на мауэрлат (4). Пересечение скатов образует наклонные (12) и горизонтальные ребра. Горизонтальные ребра называют коньком (5). Пересечение скатов, образующие входящие углы, создают ендовы и разжелобки (6). Края кровли над стенами здания называют карнизными свесами (7) (располагаются горизонтально, выступают за контур наружных стен) или фронтонными свесами (11) (располагаются наклонно). Вода по скатам стекает к настенным желобам (8) и отводится через водоприёмные воронки (9) в водосточные трубы (10) и далее в ливневую канализацию.

Рис. 2 Основные элементы двускатной крыши

1) Карнизная планка; 2) Доска обрешетки; 3) Спадающий брус контробрешетки; 4) Гидроизоляционная пленка; 5) Стропильная нога; 6) Конек; 7) Листы металлочерепицы; 8) Уплотнитель конька; 9) Заглушка конька; 10) Ветровая планка; 11) Водосливная труба; 12) Держатель трубы; 13) Водосливной желоб; 14) Держатель желоба; 15) Снеговой барьер; 16) Ендова верхняя; 17) Ендова нижняя; 18) Пристенный профиль.

Уклоны скатных крыш и их долговечность

Материал кровли

Уклон

Срок службы, лет

Асбестоцементные плоские листы, плитки

1:2

40—50

Волнистые асбестоцементные листы

1:3

40—50

Глиняная черепица

1:1 — 1:2

60 и более

Кровельная листовая сталь черная

1:3,5

20—25

Кровельная листовая сталь оцинкованная

1:3,5

30—40

Рулонные материалы двухслойные, на мастике

1:7

5—8

Рубероидные по пергамину

1:2

3—5

Деревянная дранка

1:1,25

5—10

Классификация крыш

В зависимости от уклона скатов крыши бывают скатные (больше 10%) и плоские (до 2,5%). В индивидуальном жилищном строительстве, как правило, используются скатные и пологоскатные крыши. По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). Чердачные крыши бывают утепленные или холодные. В зависимости от формы крыши могут быть односкатными, двускатными, трех-, четырехскатными, многоскатными (рис. 1).

Рис. 3. Основные типы крыш

Односкатная крыша (рис. 3, а) своей плоскостью (скатом) опирается на несущие стены, имеющие разную высоту. Эта крыша больше всего подходит для строительства хозяйственных построек.

Двускатная крыша (рис. 3, б, в) состоит из двух плоскостей-скатов, опирающихся на несущие стены одинаковой высоты. Пространство между скатами, имеющее треугольную форму, называется щипцами или фронтонами. Разновидностью двускатной крыши является мансарда.

Если крыша состоит из четырех треугольных скатов, сходящихся в одной верхней точке, то она носит название шатровой (рис. 3, г).

Крыша, образованная двумя трапецеидальными скатами и двумя торцевыми треугольными называется вальмовой четырехскатной (рис. 3, д). Бывают и двускатные вальмовые (полувальмовые), когда фронтоны срезаны (рис. 3, е).

В индивидуальном строительстве, как правило применяются крыши, показанные на рис. 3, а-е. Пересечения скатов крыши образуют двугранные углы. Если они обращены книзу, их называют разжелобами, или ендовами, если кверху, то ребрами. Верхнее ребро, расположенное горизонтально, называют коньком, а нижнюю часть ската — свесом.

Для удаления дождевой и талой воды устраивают наружные водосточные трубы, по которым вода сбрасывается в определенное место и по водоотводным канавам уходит с участка в уличные канавы. Величина уклона ската и долговечность крыши зависят от материала кровли, а также от климатических условий (см. табл.).

Конструкция крыш

Чердачные скатные крыши состоят из несущих конструкций и кровли. Между такой крышей и чердачным перекрытием находится чердак, используемый для размещения вентиляционных каналов (коробок), разводов трубопроводов и т.д. При значительных уклонах чердачные пространства нередко используются для встроенных в них помещений. Высота чердака в самых низких местах, например у наружных стен, должна быть не менее 0,4 м для возможности периодического осмотра конструкций.

Наибольшее распространение получили наслонные и висячие стропила.

Рис. 4. Наслонные стропила:

а-г — для односкатных крыш; д, е — для двускатных крыш; ж — план устройства стропил; 1 — стропильная нога; 2 — стойка; 3 — подкос; 4 — подстропильный брус; 5 — ригель; 6 — распорка; 7 — верхний прогон; 8 — лежень; 9 — диагональная нога; 10 — короткая стропильная нога.

Рис.5. Деревянные висячие стропила:

1 — затяжка; 2 — подвеска, или бабка; 3 — стропильная нога; 4 — подвесное чердачное перекрытие; 5 — подкос; 6 — аварийный болт; 7 — гвозди; 8 — покрытие кровли; 9 — две накладки; 10 — болты; 11 — болтовые нагели.

Наслонные стропила (рис. 4) состоят из стропильных ног, подкосов и стоек. Они опираются нижними концами стропильных ног на подстропильные брусья — мауэрлаты, а верхними — на горизонтальный брус, называемый верхним коньковым прогоном. Роль мауэрлатов заключается в том, чтобы создать удобную опору для нижних концов стропил. Верхний прогон поддерживается стойками, устанавливаемыми на внутренние опоры. Расстояние между стойками, несущими коньковые прогоны, принимают равным 3 — 5 м.

Для увеличения продольной жесткости конструкций стропил ставят продольные подкосы, расположенные у каждой стойки. Если в здании имеются два ряда внутренних опор в виде продольных капитальных стен или столбов, колонн и других элементов, то укладывают два продольных прогона. Наслонные стропила применяют в зданиях при наличии промежуточных опор и пролетов размером до 16 м.

Наслонные стропила выполняют из брусьев, досок и бревен. Шаг стропил принимают в зависимости от материала, из которого они изготовлены, типа кровли и сечения элементов обрешетки. При изготовлении стропил из брусьев толщиной 180 — 200 мм их ставят через 1,5 — 2 м, а из пластин и досок — через 1 — 1,5 м. В зданиях значительной ширины, когда длина стропильных ног достигает 8 м, необходимо устраивать промежуточные опоры на внутренних стенах. По этим стенам укладывают лежни, на них устанавливают стойки и подкосы, а затем устанавливают прогон, на который опираются стропильные ноги.

В местах пересечения скатов крыши наслонные стропила делают из диагональных и коротких стропильных ног (см. рис.4, ж).

7

Типы крыш – конструктивные решения – Stroim24.info

Назначение любой крыши, вне зависимости от её типа, это защита помещения, над которым она установлена, от атмосферных осадков. Некоторые крыши выполняют только декоративные функции, становясь самым заметным украшением здания.

Из чего состоит крыша?

Поскольку основной функцией крыши является защитная, каждая кровля должна соответствовать определённым параметрам.Под крышей понимают ту часть постройки, которая занимает самую верхнюю её точку. Её роль заключается в защите находящихся под ней помещений от воздействия влаги, ветра и других атмосферных осадков. Кроме этого, крыша выполняет гидроизоляционные свойства. Она считается одним из наиболее сложных элементов архитектуры. Одна из наиболее важных составляющих крыши – стропильная система, принимающая на себя вес всей конструкции.Синонимом крыши часто становится слово «кровля». Однако замена будет справедливой лишь отчасти. Кровля – это верхняя часть крыши. Она состоит из нескольких слоёв: теплоизоляционного, пароизоляционного, гидроизоляционного. Помимо этого, в её состав входит кровельное покрытие.

Типы крыш зданий:

Скатная крыша

Это тип крыши одновременно несёт в себе 2 функции: практическую и эстетическую. Уникальный дизайн дома может быть создан именно благодаря тому или иному виду крыши.Наиболее простым вариантом является плоская крыша. Её уклон не превышает 3%. Данная разновидность используется при строительстве многоэтажных зданий. Плоская крыша выполняет только практические функции. Именно поэтому в строительстве частных домов она практически не применяется. Один из главных недостатков плоской крыши – это способность накапливать атмосферные осадки. Вот почему к кровле предъявляются особенно жёсткие требования.Скатными называют крыши, уклон которых составляет не менее 10º. Эту разновидность активно используют при строительстве частных домов по многим причинам. Прежде всего, скатная крыша позволяет дизайнеру полностью реализовать свой творческий потенциал. Кроме того, этот тип крыши позволяет создание чердачного или мансардного помещения. Скатную крышу не нужно чистить. На ней не задерживаются ни влага, ни грязь, ни опавшие листья.Выделяют немало разновидностей скатных крыш. Некоторые из них получили своё название благодаря форме: купольная, шатровая, пирамидальная, конусная. Существуют типы скатных крыш, предназначенные для тех или иных целей. Сводчатая модель, например, предназначена для перекрытия длинных коридоров. Мансардная, которую также называют ломаной, предназначена для мансардных и чердачных помещений. Одни модели отличаются простотой в проектировании и возведении (односкатная). Другие варианты настолько сложны, что проектировать и устанавливать их должны только дипломированные специалисты (многощипцовая).

Материалы для кровли

Современные строительные магазины предлагают огромный выбор кровельного материала. Это может быть обыкновенный шифер или дорогая композитная черепица. Заменить дорогостоящие материалы способен пластик.Гидроизоляция, без которой не обходится возведение крыши, может быть представлена как уже успевшим устареть рубероидом, как и суперсовременной жидкой резиной. Рубероид сегодня применяют в основном для плоских крыш на зданиях с большой площадью. В наши дни этот кровельный материал изготавливают с использованием стеклоткани. Изначально же рубероид делали из картонных листов, покрытых битумом. Такой материал не отличался долговечностью. Современный рубероид способен прослужить без замены не менее двадцати лет. Прежде, чем приступать к нанесению этого материала, необходимо тщательно подготовить поверхность. Рубероид должен плотно к ней прилегать.

Стропильный каркас

Стропильный каркас является основой для всей кровли. От качества его установки будет зависеть надёжность крыши и безопасность нахождения в здании. Установку стропильной системы следует доверить настоящим специалистам.Скатная кровля имеет большую площадь, чем плоская модель. Её можно сравнить с парусом. В регионах с сильными ветрами крыша должна быть особенно тщательно закреплена, поскольку любой сильный порыв ветра может сдвинуть её или сорвать. В любом случае, кровля получит серьёзные повреждения. Залогом надёжности крыши становится её добросовестное крепление к стенам.Мауэрлат – это брус, на который устанавливают стропильные ноги. Мауэрлат должен быть хорошо прикреплён к стенам постройки. Такой брус имеет параметры 150х150 мм. В некоторых случаях используют мауэрлат 150х100 мм. Брус прикрепляется к болтам, заранее вмурованным в стену. Кроме этого, для его закрепления применяют анкерные болты. Для большей надёжности мауэрлат можно закрепить с помощью обожженной арматуры, которая вмурованная в стену. Брус крепят не только к стене. Его также привязывают к двум соседним.Обвязка способствует правильному распределению нагрузки на стены постройки. Данная мера необходима для создания надёжного фундамента для кровли и стропильной системы.

Защита от грозы

Самой высокой точкой здания является конёк. Об этом необходимо помнить при проектировании новостройки. Чтобы здание не пострадало от удара молнии, ему нужна специальная защита. Данным видом защиты пренебрегать не следует. Удар молнии может привести к тому, что произойдёт возгорание. Кроме этого, могут пострадать люди, находящиеся в чердачном или мансардном помещении. Крыша должна быть заземлена.Сама кровля может стать приёмником для молний. Все элементы крыши, изготовленные не из металла, обязательно должны быть оборудованы молниеприёмниками. Металлическая кровля может взять на себя роль приёмника. Однако необходимо соблюдение обязательного условия – на всей поверхности должен быть надёжный электрический контакт. Токоотводы приваривают к заземлителю. Если сварка по каким-либо причинам невозможна, следует обеспечить соединение с помощью болтов.Металлическая кровля, которая будет выступать в роли громоотвода, должна быть хорошо прикреплена к стропильной системе. К молниеприёмникам можно отнести крышу, которая состоит из надёжных металлических листов с хорошей электрической связью. В кровле должны быть использованы только негорючие материалы.Система молниеотвода состоит из двух частей: внутренней и внешней. Первая часть необходима для того, чтобы защитить от перенапряжения электросети. Вторая часть защищает от самой молнии. Внутренняя система представлена разрядными устройствами, предназначенными для электрических сетей. Они способны значительно снизить напряжение. Эту часть молниеотвода не следует устанавливать самостоятельно. В крайнем случае, можно встроить в электрическую сеть уже готовое устройство. Однако лучше всего доверить монтаж опытным специалистам. Для обеспечения дополнительной защиты во время грозы нужно отключать все электрические приборы в здании.Внешняя часть молниеотвода – это устройство для заземления и молниеприёмник. Роль молниеприёмника сможет выполнить металлический штырь. Наружную защиту от молний допустимо сделать самостоятельно при наличии сварочного аппарата. Токоотвод присоединяют к стержневому металлоприёмнику. Токоотвод должен быть изготовлен из железной проволоки с круглым сечением. Этот элемент необходим для того, чтобы объединить молниеприёмник и место заземления. Заземлитель можно изготовить из стального прута, имеющего сечение не менее восемнадцати миллиметров, или обыкновенной металлической полоски. Все элементы системы соединяются при помощи металлических хомутов. Можно использовать электросварку.
Заземление не должно располагаться слишком близко к жилому помещению. Расстояние должно быть не менее метра или полутора метров. Высоту установки молниеприёмника определяет угол защиты. Он равен ̴ 70º. Выше молниеотвода можно установить громоотвод дополнительно. Таким образом, он будет защищён ещё надёжнее. Самая высокая точка молниеотвода должна быть похожа на верхушку зонтика.Когда предмет, из которого будет выполнено заземление, найден, его нужно закопать максимально глубоко. Заземление должно находиться ниже уровня промерзания почвы. Можно закопать в землю металлическую бочку или арматурную сетку. Необходимо учитывать, что во время засухи ток проходит в почву недостаточно хорошо. В наиболее засушливое время года в том месте, где было закопано заземление, нужно увлажнять почву.Молниезащиту необходимо рассчитывать. Процесс расчёта довольно труден. Его предпочтительнее доверить специалисту, несмотря на то, что в последнее время появилось огромное количество сайтов, где размещены бесплатные калькуляторы для самостоятельного проведения расчёта. Прежде всего, необходимо знать, к какому типу относится здание, которое планируется защищать. Это может быть одиночное стержневое сооружение, прямоугольное здание или линейно-протяжённый объект. У каждой из этих построек есть свои уникальные особенности, которые необходимо учесть при подготовке проекта.Не только особенности самой постройки должны быть приняты во внимание во время расчётов молниезащиты. Следует также учесть климатические условия, в которых осуществляется строительство. Необходимо включить в свои расчёты приблизительное количество гроз в году. Получить эту информацию можно в специальных справочника или картах, в Интернете и других источников. Наличие всей необходимой информации поможет без труда правильно рассчитать молниезащиту.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Типы крыш – особенности правильного выбора

Назначение любой крыши, вне зависимости от её типа, это защита помещения, над которым она установлена, от атмосферных осадков. Некоторые крыши выполняют только декоративные функции, становясь самым заметным украшением здания.

Типы крыш

Из чего состоит крыша

Поскольку основной функцией крыши является защитная, каждая кровля должна соответствовать определённым параметрам.

Под крышей понимают ту часть постройки, которая занимает самую верхнюю её точку. Её роль заключается в защите находящихся под ней помещений от воздействия влаги, ветра и других атмосферных осадков. Кроме этого, крыша выполняет гидроизоляционные свойства. Она считается одним из наиболее сложных элементов архитектуры. Одна из наиболее важных составляющих крыши – стропильная система, принимающая на себя вес всей конструкции.

Синонимом крыши часто становится слово «кровля». Однако замена будет справедливой лишь отчасти. Кровля – это верхняя часть крыши. Она состоит из нескольких слоёв: теплоизоляционного, пароизоляционного, гидроизоляционного. Помимо этого, в её состав входит кровельное покрытие.

Типы крыш зданий:

Типы крыш зданий

Скатная крыша

Это тип крыши одновременно несёт в себе 2 функции: практическую и эстетическую. Уникальный дизайн дома может быть создан именно благодаря тому или иному виду крыши.

Наиболее простым вариантом является плоская крыша. Её уклон не превышает 3%. Данная разновидность используется при строительстве многоэтажных зданий. Плоская крыша выполняет только практические функции. Именно поэтому в строительстве частных домов она практически не применяется. Один из главных недостатков плоской крыши – это способность накапливать атмосферные осадки. Вот почему к кровле предъявляются особенно жёсткие требования.

Скатными называют крыши, уклон которых составляет не менее 10º. Эту разновидность активно используют при строительстве частных домов по многим причинам. Прежде всего, скатная крыша позволяет дизайнеру полностью реализовать свой творческий потенциал. Кроме того, этот тип крыши позволяет создание чердачного или мансардного помещения. Скатную крышу не нужно чистить. На ней не задерживаются ни влага, ни грязь, ни опавшие листья.

Выделяют немало разновидностей скатных крыш. Некоторые из них получили своё название благодаря форме: купольная, шатровая, пирамидальная, конусная. Существуют типы скатных крыш, предназначенные для тех или иных целей. Сводчатая модель, например, предназначена для перекрытия длинных коридоров. Мансардная, которую также называют ломаной, предназначена для мансардных и чердачных помещений. Одни модели отличаются простотой в проектировании и возведении (односкатная). Другие варианты настолько сложны, что проектировать и устанавливать их должны только дипломированные специалисты (многощипцовая).

Тип кровли

Материалы для кровли

Современные строительные магазины предлагают огромный выбор кровельного материала. Это может быть обыкновенный шифер или дорогая композитная черепица. Заменить дорогостоящие материалы способен пластик.

Гидроизоляция, без которой не обходится возведение крыши, может быть представлена как уже успевшим устареть рубероидом, как и суперсовременной жидкой резиной. Рубероид сегодня применяют в основном для плоских крыш на зданиях с большой площадью. В наши дни этот кровельный материал изготавливают с использованием стеклоткани. Изначально же рубероид делали из картонных листов, покрытых битумом. Такой материал не отличался долговечностью. Современный рубероид способен прослужить без замены не менее двадцати лет. Прежде, чем приступать к нанесению этого материала, необходимо тщательно подготовить поверхность. Рубероид должен плотно к ней прилегать.

Стропильный каркас

Стропильный каркас является основой для всей кровли. От качества его установки будет зависеть надёжность крыши и безопасность нахождения в здании. Установку стропильной системы следует доверить настоящим специалистам.

Скатная кровля имеет большую площадь, чем плоская модель. Её можно сравнить с парусом. В регионах с сильными ветрами крыша должна быть особенно тщательно закреплена, поскольку любой сильный порыв ветра может сдвинуть её или сорвать. В любом случае, кровля получит серьёзные повреждения. Залогом надёжности крыши становится её добросовестное крепление к стенам.

Мауэрлат – это брус, на который устанавливают стропильные ноги. Мауэрлат должен быть хорошо прикреплён к стенам постройки. Такой брус имеет параметры 150х150 мм. В некоторых случаях используют мауэрлат 150х100 мм. Брус прикрепляется к болтам, заранее вмурованным в стену. Кроме этого, для его закрепления применяют анкерные болты. Для большей надёжности мауэрлат можно закрепить с помощью обожженной арматуры, которая вмурованная в стену. Брус крепят не только к стене. Его также привязывают к двум соседним.

Обвязка способствует правильному распределению нагрузки на стены постройки. Данная мера необходима для создания надёжного фундамента для кровли и стропильной системы.

Защита кровли от грозы

Защита от грозы

Самой высокой точкой здания является конёк. Об этом необходимо помнить при проектировании новостройки. Чтобы здание не пострадало от удара молнии, ему нужна специальная защита. Данным видом защиты пренебрегать не следует. Удар молнии может привести к тому, что произойдёт возгорание. Кроме этого, могут пострадать люди, находящиеся в чердачном или мансардном помещении. Крыша должна быть заземлена.

Сама кровля может стать приёмником для молний. Все элементы крыши, изготовленные не из металла, обязательно должны быть оборудованы молниеприёмниками. Металлическая кровля может взять на себя роль приёмника. Однако необходимо соблюдение обязательного условия – на всей поверхности должен быть надёжный электрический контакт. Токоотводы приваривают к заземлителю. Если сварка по каким-либо причинам невозможна, следует обеспечить соединение с помощью болтов.

Металлическая кровля, которая будет выступать в роли громоотвода, должна быть хорошо прикреплена к стропильной системе. К молниеприёмникам можно отнести крышу, которая состоит из надёжных металлических листов с хорошей электрической связью. В кровле должны быть использованы только негорючие материалы.

Система молниеотвода состоит из двух частей: внутренней и внешней. Первая часть необходима для того, чтобы защитить от перенапряжения электросети. Вторая часть защищает от самой молнии. Внутренняя система представлена разрядными устройствами, предназначенными для электрических сетей. Они способны значительно снизить напряжение. Эту часть молниеотвода не следует устанавливать самостоятельно. В крайнем случае, можно встроить в электрическую сеть уже готовое устройство. Однако лучше всего доверить монтаж опытным специалистам. Для обеспечения дополнительной защиты во время грозы нужно отключать все электрические приборы в здании.

Внешняя часть молниеотвода – это устройство для заземления и молниеприёмник. Роль молниеприёмника сможет выполнить металлический штырь. Наружную защиту от молний допустимо сделать самостоятельно при наличии сварочного аппарата. Токоотвод присоединяют к стержневому металлоприёмнику. Токоотвод должен быть изготовлен из железной проволоки с круглым сечением. Этот элемент необходим для того, чтобы объединить молниеприёмник и место заземления. Заземлитель можно изготовить из стального прута, имеющего сечение не менее восемнадцати миллиметров, или обыкновенной металлической полоски. Все элементы системы соединяются при помощи металлических хомутов. Можно использовать электросварку.

Молниезащита дома

Заземление не должно располагаться слишком близко к жилому помещению. Расстояние должно быть не менее метра или полутора метров. Высоту установки молниеприёмника определяет угол защиты. Он равен ̴ 70º. Выше молниеотвода можно установить громоотвод дополнительно. Таким образом, он будет защищён ещё надёжнее. Самая высокая точка молниеотвода должна быть похожа на верхушку зонтика.

Когда предмет, из которого будет выполнено заземление, найден, его нужно закопать максимально глубоко. Заземление должно находиться ниже уровня промерзания почвы. Можно закопать в землю металлическую бочку или арматурную сетку. Необходимо учитывать, что во время засухи ток проходит в почву недостаточно хорошо. В наиболее засушливое время года в том месте, где было закопано заземление, нужно увлажнять почву.

Молниезащиту необходимо рассчитывать. Процесс расчёта довольно труден. Его предпочтительнее доверить специалисту, несмотря на то, что в последнее время появилось огромное количество сайтов, где размещены бесплатные калькуляторы для самостоятельного проведения расчёта. Прежде всего, необходимо знать, к какому типу относится здание, которое планируется защищать. Это может быть одиночное стержневое сооружение, прямоугольное здание или линейно-протяжённый объект. У каждой из этих построек есть свои уникальные особенности, которые необходимо учесть при подготовке проекта.

Не только особенности самой постройки должны быть приняты во внимание во время расчётов молниезащиты. Следует также учесть климатические условия, в которых осуществляется строительство. Необходимо включить в свои расчёты приблизительное количество гроз в году. Получить эту информацию можно в специальных справочника или картах, в Интернете и других источников. Наличие всей необходимой информации поможет без труда правильно рассчитать молниезащиту.

Виды крыш по конструкции + фото

При строительстве зданий используется много типов конструкций крыш, каждый из которых имеет свои преимущества и недостатки. Различные виды отличаются функциональностью и внешней привлекательностью, которая обеспечивает особый взгляд на стиль строения.

Все конструкции можно разделить на два типа:

  • плоские;
  • скатные.

Виды конструкций

Плоский тип

Плоские крыши, имеют преимущество в сравнительной дешевизне их постройки. Часто для их создания используется обычный бетон, который наделяет конструкцию повышенной прочностью. Но в плане архитектурной привлекательности сильно проигрывают постройкам со скатным типом. К тому же у них отсутствует чердак, который просто незаменим для владельцев частного дома, поскольку на нем можно хранить множество вещей.

Плоская крыша имеет небольшой наклон в 3 градуса для стекания осадков. Это позволяет не собираться на ее поверхности дождевым лужам, но вот в зимнее время при больших снегопадах талая вода постоянно на ней задерживается. Как следствие влага сможет просачиваться внутрь помещения, особенно если при строительстве были допущены ошибки. Плоский тип позволяет соорудить на крыше палисадник, бассейн или террасу. Такое решение устраняет проблему недостатка пространства во дворе.

Скатный тип

Скатная крыша является самым распространенным типом перекрытия. Ее стороны имеют большой уклон, в результате чего на ней не задерживаются осадки. Но главное ее преимущество − это увеличение полезной площади, поскольку пространство под ней можно оборудовать как чердак или мансарду.

Стоимость сооружения выше, чем у плоской крыши, ведь требуется много строительных материалов, таких как: доски, балки, утеплитель и кровля. Если пространство под ней использовать только как чердак, то процесс постройки обойдется значительно дешевле, чем при выборе мансарды.

При строительстве чердачного типа можно отказаться от утеплителя и не использовать материалы для внутренней обшивки. Таким образом, изнутри будет видно обрешетку и кровлю. Главным теплоизолятором для помещения с такой крышей выступит потолок. Доступ на чердак можно организовать как изнутри дома, так и снаружи, оборудовав небольшую дверцу и приставив к ней лестницу.

Мансардный тип позволяет увеличить жилую площадь помещения, и использовать пространство под крышей как дополнительную комнату.

В этом случае с помощью обшивки необходимо скрыть кровельный материал и обрешетку, а между ними нужно поместить утеплитель. Дополнительно требуется удобная ступенчатая лестница для выхода на мансарду. Также к потолку ставятся повышенные требования по прочности, ведь он должен легко удерживать тяжелую мебель. Потребуется установка окон, чтобы полученная комната не походила на подвальное помещение.

Скатный тип крыш имеет отличие еще и по геометрической форме. Именно это является главной чертой, которая заметна снаружи здания и придает ему архитектурную ценность. По геометрии конструкции можно выделить такие основные виды:

  • односкатная конструкция;
  • двускатная конструкция;
  • вальмовая конструкция;
  • полувальмовая конструкция;
  • шатровая конструкция;
  • многощипцовая конструкция;
  • ломаная конструкция;
  • купольная конструкция;
  • коническая конструкция;
  • бабочка;
  • bonnet;
  • комбинированная конструкция.

Односкатный вид

Этот вид еще называют навесом или моноскатом. Главное преимущество в дешевизне и простоте строительства. На возведение требуется минимум времени и сил. Чаще всего применяют при строительстве сараев, гаражей и других хозяйственных построек. Иногда встречается на жилых домах.

Хорошо справляется с осадками, по кровле легко ходить, что весьма удобно при необходимости провести ремонт или убрать упавшие с деревьев листья. Недостаток заключается в том, что в связи с уклоном образуется разное расстояние от пола до потолка, это хорошо видно на фото.

Полученную неровность можно скрыть, выровняв потолок изнутри здания по его нижнему уровню. Но полученный чердак совершенно непрактичен, поскольку передвигаться неудобно по причине его небольшой высоты. Иногда это подкровельное пространство в самом большом месте не достигает и полуметра, что делает его отличным жилищем для грызунов и других вредителей. Поэтому приходится мириться с неровными потолками, чтобы не создавать условий для нежелательных гостей.

Двускатный вид

Этот самый распространенный вид, который издавна используется в строительстве. Как видно на фото крыша имеет два ската, их большой уклон не позволяет осадкам задерживаться на поверхности кровли.

Ее достаточно легко перекрывать любыми кровельными материалами, поскольку она представляет собой две прямоугольные плоскости. Это позволяет уложить листы шифера, металлочерепицы или любого другого кровельного материала целиком, не разрезая их на куски или сложные геометрические фигуры.

Двускатное перекрытие, позволяет создать аккуратный чердак или мансарду. К тому же ее боковые стенки, которые называются фронтонами, можно строить из того же материала что и стены здания. Для ее возведения очень важно подобрать длинную и ровную древесину, которая обеспечит необходимую жесткость всей конструкции.

Вальмовая конструкция

Подобна двускатной крыше, но вместо прямых фронтонов имеет два дополнительных ската треугольной формы, которые начинаются от боковой стены здания и идут до начала конька. Вальмовый вид крыши можно увидеть на фото.

Таким образом, получается 4 части, которые обеспечивают отличное распределение осадков по сточным трубам. Данная конструкция более сложная в возведении, и несет ряд трудностей, вызванных необходимостью срезать под углом листы кровельного материала. К тому же нужна высокая точность, поскольку зазоры на соединение скатов должны быть минимальными, чтобы их можно было перекрыть.

В случае желания обустроить мансарду, такой тип перекрытия будет неудобным, так как высота потолка у полученной комнаты уменьшается со всех четырех сторон. Использование подкровельного пространства в качестве чердака вполне себя оправдывает, и несет намного меньше неудобств.

Полувальмовая конструкция

Еще ее называют голландской. Напоминает что-то среднее между двускатной и вальмовой. Внешне достаточно привлекательная, поэтому встречается повсеместно. Как видно на фото ее фронтоны построены как продолжение боковых стен здания и имеют форму трапеции.

Поскольку фронтон не доходит до начала кровли, то это пространство заполняет небольшой треугольный полувальм.

Такое конструктивное решение позволяет сохранить полезное пространство под крышей, и при этом придать ей необычную форму. Фронтон может оснащаться полноразмерным окном, что обеспечит хорошее освещение чердака или мансарды.

Шатровая конструкция

Вид крыши с четырьмя и более скатами треугольной формы, которые сходятся в центре, образуя форму шатра или пирамиды. Эту конструкцию применяют для зданий, основание которых имеет форму квадрата или правильного многоугольника. Отсутствие конька на вершине крыши достаточно редкое архитектурное явление для частных домов, но нельзя отрицать внешнюю привлекательность такого решения.

Стоит обратить внимание, что размеры каждого ската совершенно ровные. Поэтому правильная форма основания здания, является главным требованием, чтобы соблюсти все пропорции. Пирамидальная модель позволяет эффективно противодействовать сильному ветру, поскольку площадь поверхности, которая подпадает под его воздействие минимальная. Дом с шатровым перекрытием, изображенный на фото, оснащен большим количеством окон, что позволяет обеспечить хорошее освещение чердака.

Многощипцовый вид

Конструкция с большим количеством коньков. Применяется только для зданий необычной формы, что позволяет объединить их и придать целостность. Это очень популярный способ кровли для таунхаусов, что видно на фото, поскольку позволяет создать много отдельных мансард или чердаков. Ее строительство подразумевает использование сложной геометрии стропил, что требует длительных вычислений и огромной точности. Такая крыша имеет много скатов соединенных с соседними под углом, который называется ребром.

В системе обрешетки образуется множество соединений, что требует установку дополнительных элементов жесткости, утяжеляющих конструкцию. В ребро также устанавливается специальная часть под названием ендова, по которому осадки стекают к сточной трубе. Ошибки при проектировании и некачественном исполнении могут привести к протеканию. Проводить ремонт многощипцовой конструкции достаточно трудно, поскольку сложно осуществить доступ к некоторым частям кровли.

Ломаный вид конструкции

Самый удобный вид для строительства мансарды. На фото видно, что внешне она напоминает двускатную крышу, которая имеет дополнительные изломы.

Это позволяет поменять угол уклона перекрытия, делая его нижнюю часть приближенной к вертикальному положению. Ее внешний вид позволяет прибавить зданию габаритов, делая его больше не только визуально, но и фактически. Такая мансарда вполне может считаться еще одним этажом, поскольку имеет площадь почти равную основанию постройки, что прекрасно видно на фото.

Купольная и коническая конструкция

Такие крыши представляют собой купол или конус. Встречаются очень редко в связи со сложностью из возведения и некоторыми техническими особенностями. Коническая используется для маленьких или декоративных зданий, а ее форма позволяет применять только гибкий кровельный материал или черепицу. Такое перекрытие чаще всего можно встретить на башнях замков. На фото изображено удачное применение конической конструкции для кровли части загородного особняка.

Купольная система встречается в странах с сухим климатом, и для наших широт является неудачной, поскольку традиционно крыша строится из кирпича в виде полусферы, которая сверху покрывается штукатуркой. При строительстве каркаса можно использовать и дерево, но не так много кровельщиков способных создать правильную форму купола. Для ее адаптации под климат с большим количеством осадков необходимо использовать кровельные материалы, а не штукатурку. Как видно на фото, купольный тип отлично смотрится на круглых постройках.

Бабочка

Еще один интересный вариант, имеющий достаточно простую конструкцию. Она представляет собой двускатную крышу вогнутую внутрь, напоминая крылья птицы или бабочки. Необычное исполнение делает ее привлекательным решением, на фото можно увидеть, что в ней отсутствует подкрышное пространство, поэтому о чердаке или мансарде можно забыть.

Осадки, которые попадают на ее поверхность, скатываются в центр строения после чего попадают в водосточные трубы. Такое технологическое решение совершенно неприемлемо для климатической зоны с большими снегопадами. Небольшой уклон внутрь только поспособствует накоплению большого количества снега, которые сможет провалить перекрытие. Поэтому стоит отказаться от такого варианта, или подготовится к необходимости счищать снег вручную.

Bonnet

Очень необычная крыша, распространенная на Западе, чаще всего ее можно встретить на фото чем в реальной жизни, ведь у нас она практически не применяется. Представляет собой ломаную двускатную или вальмовую крышу, нижняя часть которой лежит под небольшим углом. Это позволяет органично накрыть веранду, и вынести ее пределы далеко вперед от стен строения.

В летнее время она обеспечивает затенение и скрывает от дождя очень большое пространство. Для поддержания ее за пределами строения устанавливается целая серия опорных столбов. Конструкцию bonnet используют для перекрытия одноэтажных домов любой площади.

Комбинированный вид

Эта конструкция собирает в себе элементы из нескольких видов. Она позволяет придать зданию величие, особенно хорошо смотрится на строениях с большой площадью. Сложность ее возведения заключается не только в проектировании, но и в обеспечении плавного перехода и соединения участков с разной формой и углом наклона. Не каждый кровельный материал сможет это обеспечить и к нему выдвигаются особенные требования.

Внешне такая крыша очень высокая, но в большинстве случаев это не несет полезного применения. Фактически является просто красивым и дорогим решением. Если не брать в расчет функциональность, то комбинированный тип по праву можно назвать самым привлекательным. И не всегда полезное применение можно считать главным, поэтому такой вид имеет право на существование.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Архитектурная классификация крыш по форме и конструкции



Вступление

Крыша дома, знакомое всем понятие без которого не мыслим ни частный дом, ни любое строение на участке. В строительстве и архитектуре дома, крыша имеет важно значение. С одной стороны крышей завершается этап сборки дома, с другой стороны, вид крыши может выразить индивидуальность и уникальность всего строения.

Что такое крыша

Было не верным, обойти академическое определение крыши. Крыша это конструктивный элемент домостроения, нужный для комфортного проживания и защиты строения от атмосферных осадков, погодных и природных явлений.

Принятая классификация крыш в строительстве

Крыша дома не является независимой конструкцией и определяется конфигурацией дома на плане и его задуманной архитектурой. В скучной классификации крыш, они различаются:

  • Формой;
  • Конструкцией;
  • Эксплуатационным назначением.

По эксплуатационному назначению крыши делятся на эксплуатируемые и не эксплуатируемые крыши. Эксплуатируемая крыша большая редкость для частных домов России, но всё же, это крыша которую можно использовать для чего либо. Обращу внимание, не помещение под крышей, а поверхность самой крыши, например, устроив на плоской крыше зону отдыха.

ploskaja krisha

Не эксплуатируемые крыши это остальные типы и виды крыши зданий.

Различия крыш по форме

Основное деление крыш по форме, на плоские и скатные. Плоская крыша (уклон до 2,5%) позволяет задействовать её, как площадку, что редкость. Скатная крыша (уклоны более 10%) позволяет увеличить площадь дома, без дополнительных затрат на возведение стен.

Форма крыши полностью зависит от архитектурного проекта,  желания заказчика и таланта архитектора. В частном домостроении скатные крыши остаются безусловными лидерами.

formy krysh

Конструкции крыш

  • По конструкции крыши делят на чердачные и крыши без чердака. Бесчердачные крыши, которые так же называют совмещенные, делают с вентиляцией, частично с вентиляцией и без вентиляции.
  • Крыша со скатами может быть, как с чердаком, так и без чердака. Чердак в свою очередь, может быть теплым (утепленным) или холодным (не утепленным).
  • Крыши без чердака над теплыми помещениями считаются теплыми, в обратном случае их называют холодные крыши без чердака.

Стоит отметить, что крыши без чердака более характерны для жилых, производственных и складских зданий в городе и сельской местности. Для частного домостроения более характерны скатные чердачные крыши, серьезно различающиеся по форме.

Внешний вид скатных крыш (формы)

Вот мы и подошли к самому интересному, к разнообразным формам домовых крыш, придуманными архитекторами и частично примененными в частном домостроении.

Односкатная форма

Скат крыши это поверхность крыши расположенная под углом к горизонту. Односкатная крыша состоит из одной поверхности (ската) который опирается на две стены дома, возведенных на разных уровнях. Своеобразная горка для дождя.

odnoskatnaia krysha

Двухскатная

По самому названию, состоит из двух плоскостей одни стороны, которых соединены в коньке, а вторые опираются на стены дома, возведенные на одном уровне. Образующиеся треугольники между скатами двухскатной крыши, носят профессиональное название щипцы. Щипцы с обрешеткой называют фронтоны.

dvuhskatnaia krysha

Мансарда

Это разновидность крыши с двумя скатами, у которой скаты согнули и приподняли.

mansarda

Крыша шатёр

Форма крыши похожа на шатёр. Четыре треугольных ската, со сходящимися вершинами в одной точке. В геометрии эта фигура называется правильный тетраэдр.

krysha shater

Четырехскатная

Второе название вальмовая форма. Если развернуть эту крышу на поверхности, то получим две трапеции соединенные по короткой стороне и два треугольника с торцов. Эти треугольные скаты с торцов крыши и носят названия вальмы. Отсюда и название вальмовая крыша.

valmovaya krysha

Двухскатная полувальмовая

Если вальмы предыдущий формы срезать, то получим полувальмовую форму крышной конструкции.

poluvalmovaya krysha

Сводчатая

Если сделать разрез сводчатой крыши, то в сечении мы увидим геометрическую кривую или дугу окружности.

svodchataja krysha

Многощипцовая крыша

Эта форма крыши, напоминает тетраэдры, положенные на одну грань и соединенные вершинами. Много скатов и много треугольников под скатами (щипцов). Самые разные варианты дизайна.

krysha mnogoshhipkovaja

Шпилеобразная крыша

Эта крыша со шпилем или шпилями, возвышающимся соединением нескольких остроугольных равносторонних треугольных скатов соединенных в вершине. Самый простой вариант, правильная треугольная пирамида вытянутая вверх. Применяется, как часть крыши в виде украшающей конструкции.

krysha piramida

Оригинальные формы крыш

В этот раздел статьи я включил редко встречаемые формы крыш, которые можно найти в бумагах архитекторов.

Складчатая

Трапециевидные скаты этой крыши «сдвинули» и из-за этого «образовались» складки.

Крыша–купол

Куполообразная крыша не требует пояснений, если вспомнить купол церкви. По сути, половина шара опирающегося на цилиндрическую стену.

kupol

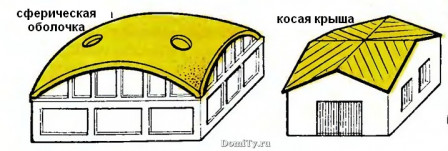

Сферическая оболочка

Это крыша купол с опорами на угловые точки. Напоминает современный парашют. В частном домостроении не применяется.

formy krysh shemy

Крестовый свод

Сложная форма, полученная стыковкой четырех арочных сводов.

krestovyj svod

Косая крыша

Крыша, состоящая из косых четырехугольников, опирающихся на стены под малыми углами. По-моему, существует только в теории.

В завершении крыша производств и складов

  • Плоская крыша с уклоном поверхности до 2,5 %;
  • Крыша с внутренним водостоком.

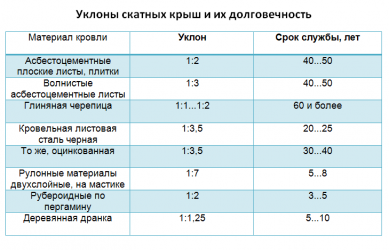

Таблица уклонов скатчатых крыш и их долговечность
