Одним из наиболее востребованных строительных материалов является профлист. Он достаточно практичен, недорог, климатоустойчив. Его используют как в индивидуальном, так и в промышленном строительстве. Для того чтобы профилировать стальной лист, его подвергают методу холодной деформации. Различают его различные марки, которые в основном обозначаются в зависимости от его геометрических размеров.

Характеристика и внешний вид

Он представляет собой кровельный материал, который необходимо оцинковать, используя метод холодной прессовки. Изначально гладкий лист приобретает волнистую форму вследствие воздействия на него пресса. В результате на нем появляются ребра жесткости, которые способствуют увеличению механической прочности и жесткости данного материала. Для защиты металлопрофиля от коррозии на него наносится специальная краска или полимерные покрытия.

Основным документом по стандартизации для рассматриваемого материала является ГОСТ 24045–2010 .

Классификация профнастила

Рассмотрим, какой бывает профнастил.

В зависимости от эксплуатационных характеристик и сферы использования выделяют его следующие категории:

1. Стеновой — имеет наименьшую толщину стального базиса и высоту волны. Его арактерная низкая несущая способность обусловлена именно этим. В основном используется как профильный материал для возведения различных ограждений и обшивки стен.
2. Несущий — сталь имеет большие габариты по сравнению с ранее рассмотренной категорией. Имеет высокую несущую способность. Применяется в строительстве гаражей, контейнеров, ангаров. Может использоваться в качестве кровельного материала при перекрытии помещения с односкатной или плоской крышей, имеющего большую площадь.
3. Универсальный (кровельный) — обладает усредненными техническими характеристиками между рассмотренными выше двумя категориями. Его в основном используют для крыши.

Помимо этого, профнастил подразделяется по его покрытию на следующие виды:

1. Оцинкованный — сталь покрывается цинком. Стандартная плотность по немецкому стандарту DIN EN 10143 составляет 275 г/кв. м. Срок его службы составляет 20 лет. Чем меньше слой данного металла, тем меньший срок службы имеет профнастил. Цинк обладает свойством летучести, в связи с чем меньший его слой быстрее обнажит стальное ядро рассматриваемого товара, что будет способствовать его более быстрому повреждению коррозией.
2. Алюмооцинкованный — имеет большую коррозийную стойкость. Срок службы — до 30 лет.
3. С полимерным покрытием — из синтетических смол и пластмассы, с яркой окраской. Срок службы — 50 лет.

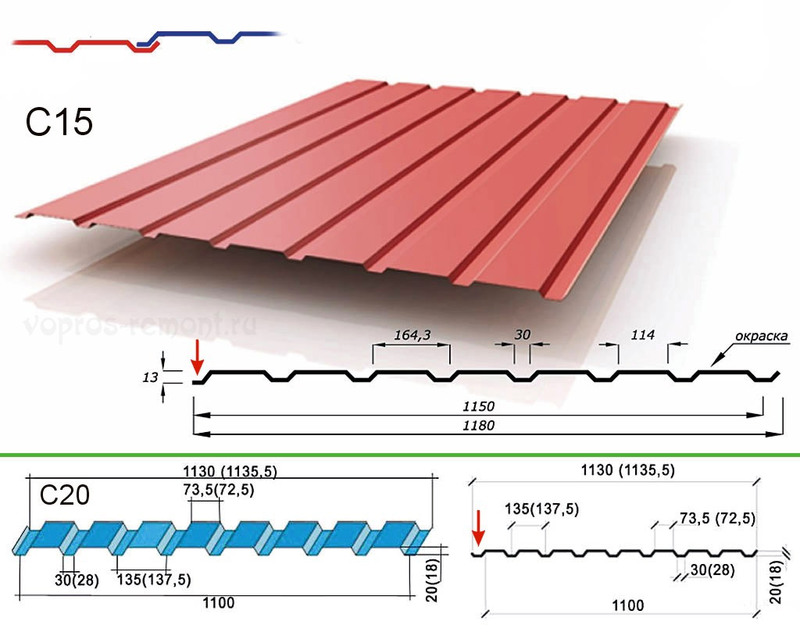

Размеры профлиста

Все изготовители учитывают в процессе производства определенные геометрические параметры профлиста.

• Длина. Максимальная величина данного параметра может составлять 12000 мм. При этом одни из производителей осуществляют нарезку листа, подвергшегося профилированию, кратно 1000 мм, другие — кратно 50 мм. Для покупателя нужно ориентироваться на ту длину, которая ему необходима. В случае наличия сомнений в правильности расчетов лучше приобретать большее количество необходимого материала и накладывать его внахлест. Это необходимо обязательно выполнять при определенном угле наклона кровли. Чем он больше, тем больший нахлест требуется.
• Ширина. Эта величина указывается как общая и рабочая ширина. Это обусловлено тем, что ширина листа профнастила зависит от высоты волны. Общая ширина используется при оформлении счетов продавцами. Рабочий же параметр необходимо учитывать при расчетах необходимого количества приобретаемого материала. Он совпадает с общей шириной, из которой вычтен нахлест, составляющй одну волну. При его использовании для забора установщики пользуются общей шириной листа в том случае, если данное ограждение является секционным с размером каждой из них по одному листу. Различные марки профнастила имеют разный данный показатель. Так, у марки С75 несущего профнастила он составляет 800 мм, а у стеновой категории марки С8 — 1200 мм.
• Толщина. В основном в нашей стране распространены листы, имеющие данный геометрический показатель в пределах 0,45−0,5 мм. В целом же колебания составляют от 0,3 до 1,2 мм. Максимальные их значения используются для несущего профнастила. ГОСТ 19904–90 допускает отклонения +/- 0,06 мм для профлиста. Чем больше данный показатель, тем дороже профлист.

Стандартный размер профлиста составляет: высота — до 2 м, длина — 2/3/6 м.

Маркировка материала

Она отражает геометрические размеры данного материала, а также его тип. В настоящее время изготовители выпускают следующие его виды: H, C, HC, М. П.

Первые три обозначения показывают классификационную единицу профиля по первому классификационному признаку: Н — несущий, С — стеновой, НС — универсальный. МП — это металлополимер, служащий материалом для кровли над мансардой.

Первое число, идущее вслед за буквой, показывает высоту листа (мм), следующее — толщину стали, служащей базисом при штамповке листа (мм), следующее — ширина листа (мм), последнее — предельная длина (мм).

На профлистах, имеющих алюмоцинковое покрытие, к маркировке добавлено буквенное обозначение АЦ.

Также существует профлист, изготавливаемый методом холодной деформации радиальным станком. В этом случае в его марке присутствует буква «Р».

Наиболее распространенным является профлист марки Р20. Он имеет рабочую ширину 1150 мм, толщину металла от 0,4 до 0,8 мм, ширину профиля 67,5 мм. Для него характерна высокая антикоррозийная стойкость, высокая механическая прочность и небольшой вес.

назначение определённых видов профнастила, их маркировка, длина и ширина

Технологичность возведения ограждений стеновых или крышных конструкций в немалой степени зависит от размеров профлиста, ведь имеет значение, сколько придётся уложить элементов для покрытия поверхности: 10 или 20. Другая сторона вопроса — кратность габаритных величин единичного листа длине и ширине кровельного ската, протяжённости и высоте сооружаемого забора. Здесь совместимость размеров сильно влияет на количество обрезков.

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

Приобретая профнастил, надо обращать внимание на то, что каждый производитель использует своё оборудование, и рисунок профиля в деталях может не совпадать с трапецией другого изготовителя. Поэтому дробить покупаемое количество листов на 2―3 приёма нежелательно.

Маркировка изделий

Основные характеристики гофролиста зашифрованы в маркировке изделия. Начинается обозначение с буквы:

• С — стеновой;
• НС — универсальный, или кровельный;
• Н — несущий.

Некоторые изготовители используют в названии знаки МП, МК. Например, размеры профлиста для крыши под маркой МП-20 означают, что высота трапеции 20 мм. Традиционная шифровка того же изделия выглядит как С20. Далее следуют ещё несколько цифр, дающих полную информацию о размерах профлиста для забора: ширина и длина — две последние, а перед ними толщина исходного металла штамповки. Пример обозначения стенового покрытия с высотой гребня 10, основой 0,50 мм и габаритами в плане 1х11 метров: С10−0,50−1000−11000.

Встречается ещё и маркировка по устаревшему стандарту, где указывался материал покрытия. Буквенные обозначения АЦ — алюмо-цинковое напыление, АК — алюмокремниевое и ЭОЦП — электролитическое цинковое покрытие.

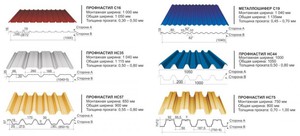

Размеры плоскости листа

У профнастила, как и у всякого плоского предмета, основными характеристиками являются длина, ширина и толщина. Дополнительный параметр, учитываемый при выборе — высота выступа или волны профиля. Кровельные и стеновые гофрированные листы изготавливают следующих стандартных размеров:

1. Длина зависит от контуров поверхности, которую необходимо накрыть, а для исходных листов ограничивается возможностями прокатных станов. Сегодня эта величина достигла 14 м и для перекрытий нарезают полосы протяжённостью 6 метров. Дальнейшее наращивание длины экономически нецелесообразно из-за удорожания доставки металла на объект.
2. Ширина определяется из стандарта 1250 мм в зависимости от высоты гофры: если у марки С8 размер 1200, то для С 75 только 800 мм. Различают геометрическую, измеренную рулеткой, и полезную ширину листов, которая учитывает перехлест на одну или две волны. В случае с маркой С8 полезная величина составит 1150 мм.
3. Толщина профнастила кровельного и стенового 0,3―0,5 мм и влияет на прочность покрытия и его цену: чем надёжнее, тем дороже. Для несущих листов берут металл 0,7―1,3. Оптимальным, с точки зрения прочности, тяжести и цены, считают интервал 0,5―0,6 мм.
4. Высота гребня — чем она больше, тем прочнее и жёстче лист, но при равной длине имеет меньшую площадь. Максимальный размер волны зафиксирован 114 мм, а в частном строительстве — 44 мм.

Характеристики некоторых популярных среди населения профлистов приведены в таблице.

Маркировка	С8−1150	С20А-1100	НС35−1000	НС75−750
Ширина габаритная/полезная, см	120/115	115/110	106/100	80/75
Толщина металла, мм	0,4―0,8	0,4―0,8	0,5―1,0	0,7―1,2
Высота профиля, см	0,8	1,8	3,5	7,5

Как можно заметить, тяжёлые листы с высотой гофры больше 75 мм спросом не пользуются. Стеновой профнастил и несущий востребованы по наибольшей ширине.

размеры листа, параметры и другие особенности гофролистов

Профилированные листы (или просто профнастил) — это специальный облицовочный материал, который используется для отделочных работ поверхности дома, для создания помещений (ангаров, временных сооружений) или же для создания ограждения.

Как правило, многие начинающие мастера не уделяют внимания особенностям данного материала, выбирая профилированные листы с произвольными размерами и параметрами. Тем не менее, существуют установленные стандарты, которые позволяют специалистам выбрать материал, необходимый для определенного вида работ. Так, размеры профлиста для кровли и для забора отличаются. Какие существуют размеры и вариации профилированных листов?

Зачем нужно знать размеры профлиста?

Первый вопрос, который возникает у начинающих мастеров, выглядит следующим образом: зачем мне нужно знать, какие особенности имеет профлист, размеры листа и другую подобную информацию? Для того, чтобы читатель сразу имел представление о необходимости этих параметров, отметим несколько важных факторов, которые исходят из сведений о типоразмерах материала:

• Экономия времени и средств. Зная размеры материала, мастер сможет с легкостью рассчитать необходимое количество профнастила для облицовочных работ. Это, в свою очередь, экономит время и средства человека, который собирается использовать материал для ремонтных работ
• Знание особенностей материала. Какой профлист лучше всего использовать для облицовки фасада здания? Какой подойдет профлист для забора, размеры листа которого отвечают нужным требованиям? Размеры листов позволяют оценить их возможности и использовать по прямому предназначению
• Правильный выбор материалов. Для профилированных листов установлен ГОСТ 24045-94, регламентирующий главные особенности и свойства материала. Зная типоразмеры листа, читатель может сравнить имеющуюся на рынке продукцию с соответствиями с ГОСТом на профлист, тем самым выбрав тот профнастил, который отвечает всем заданным требованиям

Руководствуясь всеми вышеперечисленными правилами, даже начинающий мастер сможет оперировать сведениями на уровне профессионалов. И для более детального рассмотрения вопроса проведем обзор разновидностей профилированных листов, а затем — их основных типоразмеров.

Какие существуют профилированные листы?

ГОСТ 24045-94 устанавливает несколько разновидностей профилированных листов, в зависимости от типа покрытия, предназначения и материалов, которые идут в основе конечного продукта. Мы считаем, что для правильного выбора размера читателю необходимо знать, как минимум, разновидности профилированных листов.

По функциональному предназначению существуют следующие профлисты:

• Стеновые листы. Для них используется маркировка С. Отличаются небольшой высотой гофры (волны) и небольшой толщиной самого листа. Материал используется в конструкциях, где нет большой нагрузки — заборы, подвесные потолки, перегородки и т.д. Наиболее распространенные марки — С8, С10, С15 и другие
• Несущие листы. Самый прочный материал, который отличается максимальной толщиной изделия, высотой профиля от 44 мм и возможностью выдержки большой нагрузки. Подобные профилированные листы используются или для монтажа несъемной опалубки, или для установки перекрытий, или для других подобных работ. Вариации — Н60, Н75, Н114 и другие
• Комбинированные листы. Могут использоваться как для кровельных работ, так и для установки ограждений. Высота профиля начинается от 20 мм, имеются дополнительные ребра жесткости. Самые популярные марки — НС35, Н44 и другие

Отметим, что ГОСТом устанавливаются только общие требования к профилированным листам. По оговоренному согласию между заказчиком и поставщиком возможны нестандартные размеры профилированных листов.

Какие размеры имеют самые популярные профлисты?

Нашему читателю могут понадобиться различные марки профилированных листов, поэтому мы опишем общие размеры для всех существующих категорий. Рассмотрим, какая существует длина, ширина и высота профнастила.

Длина и ширина профилированных листов

Допускается изготовление произвольной длины профилированных листов. Так, ГОСТ 24045-94 устанавливает, что длина всех видов профнастила может быть в пределах 2.4-12.6 метра, однако допускаются и другие вариации по предварительной договоренности производителя и конечного покупателя. Стандартный размер профлиста применяется для кровельных работ и монтажа временных конструкций. Несмотря на это, особое внимание необходимо уделять не столько длине, сколько качеству материала.

Ширина профнастила колеблется в пределах 600-1850 мм, в зависимости от марки изделия. Поскольку все листы при монтаже укладываются внахлест, необходимо помнить, что полезная ширина всегда меньше фактической на 35-75 мм.

Сфера применения профилированных листов определяется их размерами. Размеры профлиста для забора обычно бывают 0,6-0,7 мм в толщину. Если использовать более тонкий материал, то ограждение довольно быстро покроется вмятинами. Длина и ширина профлиста для забора может быть разной.

Толщина профлиста довольно сильно влияет на его стоимость. Читайте подробнее о стоимости забора из профлиста здесь. В статье приведено несколько примеров расчета.

Толщина и высота профлиста

Прочность материала зависит от толщины изделия. Стандартная толщина всех профлистов — 0.5 или 0.55 мм, но часто встречаются и листы с толщиной 0.75, 0.8 и 1 мм. При выборе толщины необходимо ориентироваться на площадь устанавливаемой поверхности, предназначения материала, возможных нагрузок и климатических условий.

Высота профнастила — это параметр, который определяет рельефность покрытия. Другими словами, чем больше размеры одной гофры, тем более рельефным будет выглядеть весь лист. Высота варьируется от 8 мм (для стенового профнастила) до 114 мм (для кровельного профнастила).

Как узнать параметры профлиста?

Мы кратко описали основные размеры профилированных листов. Теперь в качестве примера приведем технические характеристики профнастил С21, который часто встречается на рынках. Покупатель, встретив такой вариант, увидит на листе маркировку следующего вида: С21-0.55-750-1200. Из этого следует, что размеры профлиста С21 следующие:

• 21 — показатель высоты профиля, означающий, что данный лист имеет высоту гофры 21 мм
• 0.55 — показатель толщины металла в основании профнастила
• 750 — показатель фактической ширины листа
• 1200 — длина одного профилированного листа

Мы привели только один вид профнастила марки С21, но другие варианты определяются подобным образом. Итак, читатель должен запомнить: в маркировке используется алгоритм «высота волны/толщина/ширина/длина». Руководствуясь данным правилом, у мастера не возникнет сложностей в выборе необходимого материала и определении его размеров.

Видео о зависимости цены профлиста и размера листа

Стоимость профлиста в первую очередь зависит от толщины листа. Чем толще материал, тем он дороже. Смотрите в видео ниже, какие еще параметры влияют на стоимость профлиста.

толщина, размеры листа, виды, назначение

Прочный, легкий и недорогой профнастил, который еще называется профлистом, нашел сегодня широкое распространение и обрел популярность у многих потребителей. Используя данный материал, можно возвести гараж, склад или киоск. Профнастил обладает множеством разновидностей, с помощью одной из них вы всегда сможете облицевать стену, возвести перегородку или забор, а также легко соорудить крышу.

Однако высокая прочность и декоративность — это не единственные качества, за которые бы стоило выбрать данный материал. Ведь он еще довольно просто поддается транспортировке, а по прибытии на место вы сможете за несколько часов укрепить лист с помощью саморезов.

Основные виды

Профнастил, толщина которого может быть разной, имеет общую особенность, присущую всем разновидностям профиля. Речь идет о покрытии, которое может быть простым или полимерным. Под простым покрытием следует понимать оцинкованный слой.

Еще в процессе производства материал может покрываться прочным и декоративным полимерным покрытием. Рассматривая разновидности профиля, можно отметить, что он имеет свою глубину, форму и ширину. Эти особенности определяют прочность и жесткость листа, что позволяет использовать профлист в области строительства.

Стоит помнить о том, что профнастил, толщина и размеры листа которого будут упомянуты ниже, изготавливается по своим стандартам каждым производителем. Это указывает на то, что упомянутые характеристики могут отличаться.

Назначения профиля С8

Такой лист имеет волнистую поверхность и обладает более низкой прочностью по сравнению с профилями, приведенными ниже. Полотно может иметь оцинкованное или полимерное покрытие. В продаже такие полотна наиболее часто имеют коричневый, вишневый, белый, синий или тёмно-зелёный цвет.

Если крыша имеет достаточно большой уклон, то этот материал может использоваться для обустройства кровли. Его применяют еще в роли облицовки для стен и при возведении заборов. Профнастил С8 может использоваться для устройства кровли, если она имеет сплошную обрешетку. Применять материал можно как элемент конструкции при возведении временных сооружений и зданий, которые имеют быструю технологию строительства.

Этот профнастил может лечь в основу кровли, если имеет оцинкованный слой. Купив рифленый профлист, вы можете уложить его в конструкцию каркаса. Окрашенный лист с оцинкованным защитным слоем может использоваться для возведения ограждающих и щитовых конструкций. Дополнительными областями применения являются:

• стальные заборы;
• облицовка стеновых конструкций;
• защитное покрытие стен;
• элементы сборных сэндвич-панелей;
• элементы составных сэндвич-конструкций стен, перегородок, перекрытий, имеющих противопожарные характеристики.

Если речь идет о заборах, то следует приобрести профнастил С8, который имеет оцинкованное покрытие, защищенное полимером.

Размеры и характеристики профнастила С8

Профнастил, толщина которого может изменяться в пределах от 0,5 до 0,7 мм, имеет ширину 1200 мм. Что касается длины, то она изменяется от 0,5 до 12 м. Рабочая ширина листа равна 1150 мм, а высота профиля равна 8 мм. Шаг профиля эквивалентен 115 мм, а вес 1 м² листа равен 4,5 кг. Это верно, если толщина составит 0,5 мм. При толщине 0,7 мм вес 1 м² составит 6,17 кг.

Назначение профиля С10

Профнастил, толщина которого будет упомянута ниже, может иметь обозначение С10. В этом случае речь идет о гофрированном листе, который имеет пониженную прочность. Гофра обладает формой трапеции, а расцветки и покрытия листа будут такими же, как и в вышеописанным случае.

Этот вид профлиста используется для устройства кровель с большим углом наклона. Применять материал можно для строительства заборов, подходит он и для создания быстровозводимых сооружений, хозяйственных построек и при облицовке зданий. Применяется этот профлист для изготовления несущих деталей, перегородок из сэндвич-панелей, которые предохраняют постройки от пожара.

Минимальная толщина профнастила С10 составляет 0,4 мм. Используется данный материал при обустройстве кровель, на которые укладывается обрешетка с шагом 0,8 м. Увидеть С10 можно еще и в качестве элемента конструкции при возведении стальных сооружений разного назначения.

Размеры и характеристики профлиста С10

Профнастил оцинкованный, толщина 0,5 мм, — это усредненное значение. Максимальный параметр толщины составляет 0,8 мм. Что касается длины листа, то она изменяется от 0,5 до 12 м, общая и рабочая ширина листа равны 1150 и 1100 мм соответственно. Высота профиля эквивалентна 10 мм, а расстояние между профилями равно 115 мм. Квадратный метр листа толщиной 0,5; 0,6; 0,7; 0,8 весит 4,6; 5,83; 6,33; 7,64 кг соответственно.

Назначение профиля С18

Этот профнастил, толщина, виды которого будут описаны в статье, имеет вид волнистого или ребристого материала. Он обладает небольшой толщиной, что позволяет резать и сверлить его довольно просто. Типы и расцветки полимерных покрытий схожи с вышеописанными профилями. Декоративность довольно высока, поэтому С18 распространен при обустройстве оград и заборов. Подходит профлист для крыш, на которые предварительно укладывается обрешетка с шагом в 40 см или меньше. Дополнительными сферами использования являются:

• облицовка потолков;
• отделка стен;
• возведение щитовых конструкций;
• строительство перегородок.

При использовании профлиста для настила кровли скат должен быть равен 25° или меньше.

Размеры и характеристики профиля С18

Данный кровельный профнастил, размеры которого по длине составляют предел от 0,5 до 12 м, имеет толщину от 0,4 до 0,8 мм. Общая и рабочая ширина листа равна 1023 и 1000 мм соответственно. Высота профиля равна 18 мм. При расчете нагрузки на кровлю может понадобиться такой параметр, как вес одного квадратного метра. Если толщина листа равна 0,5; 0,6; 0,7; 0,8, то вес одного квадратного метра составит 5,18; 5,57; 7,13 и 8,11 кг соответственно.

Назначение профиля С21

Толщина кровельного профнастила С21 остается такой же, как и в вышеописанном случае. Этот материал представляет собой гофрированное полотно, поверхность которого может иметь трапециевидную или ребристую форму. Полотно защищено от коррозии:

• призмой;
• полиэстером;
• полиуретаном;
• пуралом.

Нашел свое распространение С21 для покрытия крыш с обрешеткой, элементы которой удалены на 80 см или меньше. Если проводить сравнение с предыдущими профилями, то профлист марки С21 используется для облицовки и строительства заборов, зданий, хозяйственных построек и сооружений. Материал имеет высокую прочность, а также отличается универсальностью, что верно при сравнении с предыдущими профилями.

Сферами использования являются:

• конструкции каркаса;
• ограждающие и щитовые конструкции;
• стеновые строительные конструкции;
• внешние стены небольших сооружений по типу торговых павильонов, бытовых помещений и гаражей;
• элементы сборных сэндвич-панелей.

Размеры листа профиля С21

Толщина листа была упомянута выше, длина остается прежней и варьируется от 0,5 до 12 м. Общая и рабочая ширина листа равны 1051 и 1000 мм соответственно. Высота профиля равна 21 мм, а расстояние между профилями эквивалентно 100 мм. При толщине 0,5; 0,7; 0,8 мм вес одного квадратного метра составит 5,14; 7,13; 8,11 кг соответственно.

Разновидности 2-мм профнастила по технологии изготовления, высоте и форме профиля, а также материалу

Профнастил 2-мм изготавливается по одной из двух технологий:

• холодный прокат;
• горячий прокат.

В первом случае используются государственные стандарты Р 52146-2003, тогда как во втором – Р 52246-2004. Можно классифицировать данный материал еще и по высоте профиля. Этот параметр будет изменяться, что определяет марка, и составит предел от 10 до 114 мм. Погрешность, допустимая при производстве, составляет предел от 1 до 2,5 мм.

Если приобрести лист с более высокой гофрой, то вы получите материал высокой жесткости, который может использоваться при возведении несущих конструкций. Подразделить профлист 2-мм толщины можно еще и по форме профиля, он может быть:

• волнообразным;
• прямоугольным;
• квадратным;
• трапециевидным.

При производстве может использоваться сталь тонколистовая горячеоцинкованная, с алюминиевым покрытием, алюмокремниевой защитой, с электролитическим цинковым покрытием. Эти виды профнастила изготавливаются из рулонной стали, которая защищена полимерным слоем.

Разновидности профнастила в зависимости от вида защитного покрытия

Самые известные покрытия, используемые для защиты профлиста, можно классифицировать на две группы: покрытие цинком или алюмоцинком и покрытие полимерными составами. Самой простой защитной основой является оцинковка. Она изготавливается горячим способом. Это говорит о том, что лист окунают в расплавленный цинк, добиваясь создания слоя толщиной от 25 до 30 микрон.

От агрессивных веществ защищает алюмоцинковое покрытие. Оно более стойко, называется еще гальвалюмом. В составе три компонента: цинк, алюминий и кремний. Последний необходим для связи первых двух металлов. Профлист с алюмоцинковой защитой используется в тех зонах города, которые имеют множество оживленных автотрасс. Подойдет такой материал для крыш дома у морского побережья или в промышленной зоне.

Небольшое заключение

Профнастил нашел свое широкое распространение в частном и промышленном строительстве по множеству причин. Среди них следует выделить: прочность, удобство монтажа, устойчивость к коррозии, удобство транспортировки и современный дизайн.

Если проводить сравнение с гладкими металлическим листом той же толщины, то профилированная основа будет обеспечивать большую прочность на изгиб, которая иногда достигает 3,5 тонны. Монтировать профилированный лист к обрешётке или отдельным частям зданий можно с помощью самонарезающих винтов. Листы устойчивы к разного рода погодным условиям, а также коррозии, что продлевает срок их эксплуатации.

Какие бывают стандартные размеры профлиста для забора

Сейчас одним из самых распространенных материалов для заборов домов, дач и промышленных объектов является профнастил. Ограждения из стальных листов отличаются надежностью, долговечностью и эстетичным видом.

Профнастилом называется лист холодного гнутого железа, прошедший грунтование, пассировку, оцинковку. Иногда на материал может наноситься полимерный слой или покрытие из пластизола. У каждого листа есть ребра жесткости, образуемые после проката на специальном оборудовании. Высота и форма ребер жесткости у разных видов профнастила отличается.

Оптимальный выбор материала напрямую зависит от вида и назначения профнастила. Так, стоимость простого материала меньше по сравнению с профлистом, имеющим полимерное покрытие. Но наличие покрытия продлевает срок эксплуатации конструкции, повышает стойкость к механическим повреждениям и другие показатели.

Параметры профлиста позволяют сооружать конструкции с секциями по 8 м. Можно подобрать материал под имитацию природных материалов. Большое разнообразие оттенков позволяет выбрать профлист в соответствии с архитектурным ансамблем.

Материал отличается легкой и оперативной установкой, возможностью сочетания с другими стройматериалами (деревом, камнем и кирпичом). Благодаря профилированной структуре заборы обладают шумо- и звукоизоляцией.

Какие бывают виды профнастила для забора?

Отличие материала по типу покрытия

Листы профнастила отличаются видом покрытия. Существует оцинкованный стандартный материал, лист с полимерным слоем и пластизол:

• Простые оцинкованные листы покрыты слоем горячего цинка толщиной 20-30 мкм. Они применяются в строительстве перекрытий хозяйственных объектов и в сооружении навесов. Стоимость материала ниже на 40% по сравнению с другими типами.
• Профлисты, обработанные полимерным слоем из пластмассы и синтетических смол, защищены от повреждений, имеют яркие расцветки.
• Профнастил, покрытый слоем пластизола, более устойчив к разным механическим повреждениям и воздействиям природной среды, он имеет толщину до 200 мкм.

В продаже можно встретить профнастил с параметрами стандартного листа, но имитирующий внешним видом природные материалы (камень, дерево). По сравнению с другими разновидностями материала цена профиля с рисунком выше.

Отличие материала по маркировке

При выборе профнастила для ограждения нужно внимательно изучить маркировку, где обозначается тип, ширина, высота волны и толщина стали.

Производители предлагают следующие виды:

• Н — несущий профнастил, используемый в сооружении перекрытий и кровель;
• С — стеновой материал, применяемый в строительстве заборов и стен хозяйственных объектов;
• НС — универсальный профлист, подходящий для любых работ и возведения ограждений.

Также существует маркировка профнастила буквами A и R. При постройке заборов могут применяться только А-профили, которые не имеют гидрозатвора и окрашиваются с одной части.

Для забора наиболее подходящими марками являются С10, С21, С20, НС35. При этом цифрой обозначается высота гофры (мм). Применение таких профилей позволяет выполнить конструкцию по невысокой стоимости и необходимой жесткости.

Показатели наиболее распространенных видов профлиста

Размеры и другие характеристики профнастила

У каждого изготовителя наибольшая толщина листа может отличаться. Ее показатель может варьироваться от 0,4 до 14 мм. Стандартные виды имеют высоту до 2 м.

Параметры оцинкованного профиля указаны в ГОСТе 24045-2010, основные требования к материалу обозначены в ГОСТе 14918-80. ГОСТ 30246-94 описывает качество листов с полимерным слоем.

Профлист марки С8 имеет следующие параметры:

• 115,0 см полезная ширина;
• 120,0 см полная ширина;
• 8 мм высота профилей;
• 62,5 мм шаг между ребрами.

Это бюджетный вариант профиля, имеющий хорошие рабочие параметры, долговечный, надежный и удобный в монтаже.

Более подробно о данном виде профлиста — на видео:

Профлист марки С10 имеет следующие характеристики:

• рабочая ширина равна 110,0 см;
• общая ширина 115,5 см;
• шаг ребер жесткости 4,5 см;
• толщина листа 0,4-0,8 мм;
• высота ребра 1,0 см.

Заборный профлист марки С21 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 105,1 см;
• толщина 0,4-0,7 мм;
• высота гребней 2,1 см;
• расстояние между волнами 6,5 см.

Материал имеет трапециевидный профиль. Стандартная длина листа 2, 3, 6 м. Применение марки С21 минимизирует затраты на работы из-за малой ширины перекрытия листов.

Размеры металлопрофиля С21

Профлист марки С20 имеет следующие размеры листа:

• рабочая ширина 110 см;
• общая ширина 115 см;
• высота гофры 2,0 см;
• расстояние между ребрами 13,75см;
• толщина листа 0,45-0,7 мм.

Профлист марки НС35 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 106,0 см;
• толщина стенок 0,5-0,9 мм;
• расстояние между ребрами 7,0 см;
• высота ребер 3,5 см.

Если вас интересует, как сделать калитку из профнастила своими руками, ознакомьтесь с этим материалом.

Подробная информация о том, как установить столбы для забора из профнастила — в этой статье.

О выборе и монтаже заборов из металлического профиля можно почитать здесь.

Какой профлист лучше выбрать?

Выбор профлиста на забор делается согласно эксплуатируемым условиям и пожеланиям его владельца. К забору не предъявляются жесткие требования по герметичности, поэтому обычно выбирается материал толщиной 0,5-07 мм и небольшой гофрой (С8, С10, С20). С8 не подходят для зон со значительными ветровыми нагрузками.

Несмотря на небольшую толщину, С20 можно назвать подходящим вариантом для строительства забора. Он надежен, прочен и имеет высокие звукоизоляционные показатели.

Перед приобретением материала нужно изучить его срок эксплуатации, наличие защитного покрытия. Удачным выбором будет покупка профлиста с антикоррозийным слоем полимера, который имеет яркий оттенок.

Если дом располагается в условиях сурового климата, то оптимальным решением будет установка ограждения из пластизольного профлиста, устойчивого к механическим воздействиям.

При покупке профнастила на забор нужно обратить внимание на его качество и толщину. Жесткий лист не должен гнуться, быть без царапин, иметь соответствующую толщину и размеры.

Профнастил ( профлист) — размеры листа, технические характеристики

Введение

Профнастил для забора и кровли

Можно с уверенностью говорить о том, что металлические профилированные листы (сокращенно профлист, также профнастил)   прочно удерживают первые места в рейтинге строительных материалов.

Он давно и успешно используется в качестве

Прочность и надежность дает возможность использовать профнастил  в виде межэтажных перекрытий.

Несмотря на появление инновационных технологий  и материалов, профнастил  не собирается уходить в тень и сдавать  позиции.

Что собой представляет профнастил?

• Профилированные листы оцинкованной стали, имеющие ребра жесткости и прочное надежное покрытие гарантирует долговечность, прочность и надежность.
• Внешняя сторона часто покрывается специальным полимерным покрытием, что дает дополнительную защиту и обеспечивает отличные показатели по сравнению с другими кровельными материалами.
• Производители в зависимости от применяемой технологии пользуются пуралом, пластизолом или полиэстером.
• Профнастил конструктивно мало чем отличается от обычной металлочерепицы.
• Отличие между профлистом и металлочерепицей лишь во внешнем виде. Если первый имитирует своим внешним видом шифер, то последняя выглядит как классическая глинянная  черепица.
• Профнастил изготавливают путем холодного проката  тонколистовой рулонной стали. В качестве исходного материала  может быть как оцинкованная сталь, так и сталь с нанесенным полимерным покрытием, которое гарантирует высокую прочность и долговечность материала.
• Волны профилированного листа (гофра различной высоты)  могут иметь различный вид и шаг. Встречается трапециевидная,  треугольная, прямоугольная и фигурная форма.



Производство профнастила

Где может применяться профнастил?

Строители давно и с успехом используют материал для различных нужд.

Он может служить для:

1. Изготовления кровли любого размера и конфигурации.
2. Используется при изготовлении стен магазинов, гаражей, складов, ангаров различного назначения.
3. Служит каркасом при изготовлении промышленных и административных зданий.
4. Прекрасно зарекомендовал себя при использовании в виде ограждения.
5. Если возникает необходимость быстро изготовить несъемную опалубку, листы профилированного металла помогут быстро провести работы.
6. Широко применяется промышленностью при изготовлении сэндвич панелей- трехслойный материал: первый слой профлист, второй утеплитель и третий профлист.

Где применяется профнастил

Классификация профлиста

Обозначение профлиста, вид профиля, размеры, мм

Изготавливаемый из рулонной стали, он может быть любой длины требуемой заказчику. Проводя расчет длины профилированных листов для кровли необходимо учитывать не только длину ската, но и свесов, выступающих за пределы несущих стен. Выступ должен составлять не менее сорока миллиметров за пределы ската. Это гарантирует надежную защиту постройки от попадания в подкровельное пространство воды, снега или мелкого мусора, переносимого ветром.

Ширина профнастила  зависит от:

• выбранной высоты гофры ( от 6 мм до 260 мм)
• ширины рулона тонколистовой стали ( чаще от 1000 мм до 1250 мм)

и может варьировать от 645 до 1200 миллиметров.

 Следует помнить, что полезная ширина (рабочая ширина) всегда на пять восемь сантиметров меньше предлагаемых  размеров.

Это вытекает из правил монтажных работ, так как листы для лучшей герметизации укладываются с нахлестом.

Какую передают информацию буквы и цифры маркировки

1. «Н» наличие данной литеры говорит о том, что он используется для перекрытия крыши и происходит от слова «несущий».
2. «С» позволяет выбрать качественный материал для изготовления стен, перегородок или оград и обозначает «стеновой».
3. «НС» комбинированный или универсальный вид профилированных листов и одинаково эффективно используется при строительстве стен и крыши.
4. «ПК» подобная маркировка говорит об узконаправленном использовании материала подходящего только для перекрытия кровли. Происходит от названия «профнастил кровельный».

Маркировка профнастила

• При маркировке в начале строки стоит буква, обозначающая для, каких работ, предназначен профиль.
• Идущая следом цифра даст информацию специалисту о высоте в миллиметрах ( наиболее часто встречаются листы с волной  6мм, 8мм, 10мм, 12мм, 15мм, 18мм, 20мм, 21мм, 35мм, 44мм, 45мм, 57мм, 60мм, 75мм, 114мм, 260мм) .
• Затем значение говорит о толщине металла, используемой при изготовлении.
• Далее -информация для монтажников указывает, полезную (рабочую) ширину металлопрофиля.
• Последняя цифра расскажет о длине листа, в случае если производитель продает готовые листы  “в размер”.

Профессионалу достаточно беглого взгляда на символы и он четко понимает, подходит ему предлагаемый товар или нет.

Как подбирается толщина профлиста

Промышленность предлагает широкий  выбор материала, способного удовлетворить любые потребности застройщика. От толщины металла зависит конечная  стоимость кровли.

Стандартные  градации составляют 0,45: 0,5: 0,55: 0,7: 0,8: 1,00 миллиметров.

В настоящее время производители оборудования для профнастила, выпускают линии с нижним пределом возможности выпуска продукции с толщиной металла от 0,35 мм. Выбор остается за Покупателем.

 Выбирая профнастил, опытный мастер должен основательно подойти к техническим требованиям здания, которое он возводит.

Если площадь кровли большая, климат с суровыми , снежными зимами,  то следует брать листы максимальной толщины.

Небольшие архитектурные сооружения, такие как ларьки, павильоны, крытые площадки для машин в местности с умеренным климатом не требуют толстого металла и можно брать профиль небольшой толщины. Что никак не скажется на надежности и прочности постройки.

Характеристики профнастила

Виды защитного покрытия

Защитные слои профнастила

• Наносимая гальваническим способом тонкая пленка цинка надежно защищает металл, от воздействия влаги предотвращая появления коррозии. Центральная часть состоит из оцинкованного листового метла, по обеим сторонам которой наносится дополнительная защита.
• Полимерное покрытие изготавливается из разных органических полимеров и синтетических смол, куда добавлены присадки, закрепители, красители, дающие не только надежную защиту, но и внешнюю привлекательность материалу. Наиболее часто для этих целей используют пластизол. Толщина внешнего покрытия может достигать двух мкм, что позволяет надежно защитить лист от механических повреждений. Листы с таким покрытием отлично защищают от воздействия агрессивных сред, однако они быстро выцветают под прямыми лучами солнца и терять со временем эластичность.
• Полиэстер намного более удобен в использовании, поскольку не только защищает от возникновения коррозии, но и не теряет насыщенность красок при воздействии ультрафиолета. Матовый полиэстер смотрится изысканно и богато и применяется при декоративном оформлении построек.
• Среди последних разработок декоративного покрытия выделяется, PURAL он отлично зарекомендовал себя при использовании на промышленных объектах, где повышены вредные выбросы. Противостоит воздействию солнечного света и всегда остается первоначального цвета, не меняя оттенков на продолжении всего срока эксплуатации.

Основные плюсы материала

• Легкость обеспечивает удобство при монтаже и удешевляет процесс доставки.
• Повышенная защита гарантирует долговечность при эксплуатации в экстремальных условиях повышенной влажности и резкого перепада температур.
• Срок эксплуатации не менее пятидесяти лет.
• Широкая цветовая палитра позволяет подобрать оттенок, идеально гармонирующий с общей концепцией выбранного стиля здания.
• Полимеры хорошо противостоят длительному воздействию ультрафиолета, поэтому крыша дома не будет требовать покраски и специального ухода.
• Технические характеристики и правильность укладки позволят навсегда забыть о протечках и ежегодном ремонте.
• По стоимости материал намного ниже своих основных конкурентов.
• Легкость материала дает возможность снизить затраты по строительству стропил и обрешетки.
• С работой по укладке может справиться пара специалистов.

К недостаткам можно отнести

• Плохая шумоизоляция при интенсивном дожде или граде без дополнительной защиты от посторонних звуков в доме будет находиться некомфортно.
• Под воздействием солнца он сильно нагревается, поэтому требуется защита подкровельного пространства от избытка тепла летом.
• Повреждение внешнего  защитного слоя приводит к быстрому появлению ржавчины.
• При непрофессиональном монтаже может быть нарушена герметичность крыши

Как выбрать профнастил максимально отвечающий вашим требованиям

• Необходимо провести тщательный замер поверхности кровли и исходя из полученных данных, подобрать длину и ширину листов.
• Лучше всего если эта операция будет поручена мастеру с богатым практическим опытом. Он поможет сделать правильные расчеты и закупка будет проведена один раз.
• Покупая, убедитесь, что листы не имеют внешних повреждении, при транспортировке они должны быть уложены на деревянные бруски не позволяющие деформироваться поверхности.
• Снимать профиль из стопки нужно по одному листу, стараясь не повредить внешний слой.
• Монтаж ведется с использованием специальных саморезов с широкой шайбой и резиновым уплотнителем, плотно закрывающим отверстие от проникновения влаги.

Материал имеет ряд существенных преимуществ перед другими, поэтому он пользуется такой популярностью у строителей.

Его соотношение цены и качества позволяет значительно снизить затраты при возведении построек любой сложности и площади.

Видео:

Профлист – размеры и вес гофрированных листов для стен и крыш + Видео

Сегодня одним из наиболее популярных кровельных и фасадных стройматериалов является профлист, размеры и цвета которого предоставляются в широком ассортименте. В этой статье мы расскажем, почему профнастил стал настолько популярным, и чем он отличается от аналогичных представленных на рынке стройматериалов.

1 Преимущества и недостатки разных марок профнастила

На протяжении многих лет профлист хорошо зарекомендовал себя. Стоит отметить следующие преимущества профнастила:

• простой и быстрый монтаж;
• стойкость к коррозии;
• малый вес и высокая прочность;
• эстетичный внешний вид;
• невысокая стоимость.

Лист профнастила состоит из:

• основы – листа стали;
• цинкового и фосфатного антикоррозийных покрытий;
• полимерного и грунтового покрытий.

Рекомендуем ознакомиться

Профильный лист имеет свою маркировку, по которой можно сориентироваться, для какого вида работ он предназначен. Выделяют три основных вида строительного материала:

1. Стеновой или фасадный с маркировкой изделий “С”, применяющийся для отделки площадей с небольшой внешней нагрузкой.
2. Универсальный “НС”, пригоден для любых внешних и внутренних отделок.
3. Кровельный “Н”, рассчитанный преимущественно для сооружения и отделки крыши.

Иногда фирмы-изготовители меняют стандартные маркировки на разработанные специально под свои логотипы, например МН, ПК, о чем указано в технических условиях к этой продукции.

2 Какие бывают стандартные параметры профлиста?

Общепринятыми и наиболее востребованными в строительстве являются такие габариты металлического проката, которые обеспечивают наибольшее удобство при транспортировке и наименьшую трудоемкость в процессе монтажа. К типовым размерам профлиста относятся:

• длина материала;
• общая (габаритная) и полезная ширина;
• толщина листа;
• высота;
• вес листа;

Обычно наиболее востребованными являются длины 3 и 6 м. Уникальность материала заключается в его изготовлении из рулонного вида металла, поэтому по желанию заказчика длина изделия может быть практически любой. Но при длине более 12 м могут быть потеряны некоторые свойства профнастила.

Для разного типа сборки принято приобретать листы с учетом нюансов возводимых конструкций. Необходимо помнить, что общая и рабочая ширина отличаются в среднем на 50 мм из-за технологии укладки изделий “внахлест” (перекрытие на одну волну). Поэтому для расчета оптимального количества материала при транспортировке учитывается габаритная ширина, при монтаже – рабочая.

Толщина профлиста соответствует толщине исходного материала – оцинкованного листа. Стандартной принято считать материал от 0,5 до 1 мм.

Выбор высоты волны (ребра жесткости) зависит от вариантов монтажа и предполагаемой механической нагрузки на строительный материал, также при этом учитывается вес листа и его рабочая ширина. Естественно, прочность профнастила для крыши будет выше, чем у стенового, ведь выдерживаемые им нагрузки больше в разы.

3 Профлист кровельный – габариты листов для крыши

Профильный лист начал широко применяться для кровельных работ, благодаря своим преимуществам перед ондулином и черепицей – более легкому весу и высокой прочности, которую обеспечивают ребра жесткости. Профнастил для кровли, размеры листов которого одинаковы у всех производителей, соответствует общепринятому ГОСТу или утвержденному техническому условию (ТУ). Данные стандарты позволяют применять этот стройматериал для любого вида строений: промышленных зданий, временных объектов, крупногабаритных построек.

Отличительные размерные характеристики материала для крыши – это толщина металла и высота ребра жесткости. С учетом этих показателей существует несколько популярных марок для крыши:

1. ПК 20 с высотой ребер 20 мм, общей шириной 1140 мм.
2. ПК 35, где высота составляет 35 мм и общая ширина – 1125 мм.
3. НС 44 и ПК 45 с высотой волн 44 и 45 мм соответственно и общей шириной 1045 мм.
4. Н57 – высота 57 мм и ширина 1050 мм.
5. Н75 – 75 мм и 800 мм соответственно.

Для всех этих марок выпускаются различные по длине профильные листы. В зависимости от конфигурации перекрытий и самой крыши, используются длины от 0,3 до 12 м. Также этот стройматериал кроме общей ширины имеет еще один важный показатель – рабочую ширину (меньше от общей до 50 мм, зависит от размера профлиста).

Внешняя нагрузка, которую должен выдерживать материал, напрямую зависит от толщины листа используемой рулонной стали. Чем толще лист металла и выше волна (ребро) жесткости, тем большую нагрузку способен выдержать материал. Кровельный профнастил с диапазоном толщины от 0,4 до 1 мм пользуется наибольшим спросом.

Эта величина учитывается при проектировании зданий и значительно расширяет сферы применения строительного материала. Специально созданная для инженеров-конструкторов таблица нагрузок облегчает расчеты, что влияет на цену проекта, значительно удешевляя его. Толщина гофрированного материала влияет на еще одну важную техническую характеристику профлиста – вес листа.

Небольшой удельный вес строительного изделия стал одной из причин его популярности.

4 Стеновой профлист – габариты и вес профильного проката

Профильные изделия для стен и фасадов применяются при облицовке зданий, создания слоя утепления и внутренних перегородок. Наиболее распространенным является профлист, размеры которого следующие: ширина листа 1–1,2 м и высота волны около 20 мм (для марки “С”).

Толщина листа металла варьируется от 40 до 80 мм. Наименьшая высота ребра, производимая на данный момент – 8 мм. Стеновой профнастил предназначен для внешней отделки стен и внутренних работ. Также существуют материалы с высотой ребра 10, 15, 17 и 21 мм. Листы с ребрами более 21 мм считаются универсальными. По индивидуальному заказу некоторые компании изготавливают гофрированные листы толщиной менее 8 мм.

Востребованной и полезной шириной для стен считается 1090–1150 мм, а марка С15 популярна в ширине 0,8 м. Последнюю часто используют для монтажа заборов и ворот. Весит стеновой профнастил гораздо меньше, чем кровельный. Этот показатель варьируется от 4,45 до 8,37 кг как 1 метра погонного, так и квадрата полезной площади.
