Профлист 21 размеры: Профнастил С21 — технические характеристики, описание, цена – Профнастил С21 технические характеристики, размеры, рабочая ширина

С21-1000

Назначение:  профнастил (профлист) С21 используется для обустройства стен и ограждений.

Полезная (рабочая) ширина:  1000 мм.

Габаритная (полная) ширина:  1051 мм.

Используемая заготовка: прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.

       Профилированный лист (профлист) С21-1000 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.

       Стандартная длина профлиста (профнастила) С21-1000 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).

        Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.

Характеристики профилированного листа С21-1000

Тип профиля

Толщина материала, мм

Площадь сечения F, см2

Масса 1 м длины, кг

Справочные величины на 1 м ширины

Масса 1 м

2, кг

Ширина заготовки, мм

Момент инерции,

Ix, см4

Момент сопротивления, см3

Wx1, см3

Wx2,

см3

С21-1000-0,4

0,4

5,00

4,4

3,49

3,10

2,90

4,40

1250

С21-1000-0,45

0,45

5,60

4,9

4,08

3,76

3,50

4,90

С21-1000-0,5

0,5

6,25

5,4

4,64

4,00

3,74

5,40

С21-1000-0,55

0,55

6,90

5,9

5,08

4,58

4,27

5,90

С21-1000-0,6

0,6

7,50

6,4

5,51

5,06

4,72

6,40

С21-1000-0,65

0,65

8,125

6,9

5,94

5,23

5,62

6,90

С21-1000-0,7

0,7

8,80

7,4

6,35

6,16

5,76

7,40

С21-1000-0,8

0,8

10,00

8,4

7,18

7,08

6,61

8,40

виды, технические характеристики, маркировка и размеры

Профнастил с21Один из самых универсальных и распространённых строительных материалов — С21 профлист. Для его производства не требуется применения дорогостоящего оборудования, поэтому хорошо налажен массовый выпуск такой продукции. Изделия изготавливаются в большинстве стран СНГ на многих металлообрабатывающих предприятиях.

Маркировка и стандартные размеры

Выпускается разнообразный ассортимент профнастила С21, технические характеристики которого отличаются в зависимости от его разновидности. Изделия выпускаются из прокатной оцинкованной стали и регламентируются государственным стандартом. Расшифровывается маркировка, например С21−1000−0,8, таким образом:

  • С — стеновой материал;
  • 21 — высота гофры профиля в мм;
  • 1000 — полезная ширина профиля;
  • 0,8 — толщина стального листа.

Все виды С21 профлиста имеют определённые по ГОСТу размеры:

  •  технические характеристики профнастил с 21Полезная (рабочая) ширина 1000 мм, геометрическая (с запасом для сборки листов внахлёст) — 1051 мм. Производится из стального листа шириной 1250 мм.
  • Имеет гофрированную трапециевидную форму 21 мм высотой. Созданные рёбра жёсткости обеспечивают хорошую несущую прочность.
  • Толщина стального листа для производства этой марки профиля используется от 0,4 до 0,8 мм.
  • Вес одного квадратного метра, в зависимости от толщины листа, составляет 4,45 — 8,4 кг. Это обеспечивает лёгкость создаваемым сооружениям.
  • Профнастил этой марки выпускается длиной от 1 до 12 м. По согласованию с покупателем выполняется нарезка по заданным размерам, чтобы сэкономить на отсутствии отходов. Произвольная нарезка обычно выполняется до 6 м, для обеспечения более удобной и дешёвой транспортировки такого груза.

Состав и виды защитных покрытий

Стоимость и срок эксплуатации зависят от того, какие имеет профнастил С 21 технические характеристики, в том числе и защитного покрытия. Выпускаются изделия следующих видов:

  • Технические характеристики профлиста с 21Неокрашенные. Изготавливаются из стальных листов с цинковым покрытием для защиты от коррозии. Их стоимость дешевле на 10−100%, чем у изделий, имеющих полимерные покрытия. Соответственно, срок службы тоже намного меньше.
  • Окрашенные (односторонние, двусторонние). Имеют улучшенные технические свойства и красивый внешний вид. Защитный полимерный слой может быть нанесён с одной или двух сторон. Он хорошо защищает металл не только от коррозии, но и механических повреждений.

Полимерные покрытия устойчивы к химическим и физическим воздействиям, сохраняют яркость, насыщенность цвета на весь длительный срок эксплуатации. Высокая стоимость окрашенных профнастилов оправдывает себя большим эксплуатационным сроком, отличными защитными, эстетическими свойствами. Технология их изготовления сложная и состоит из нескольких этапов:

  • Выплавка основания;
  • Оцинковка поверхности;
  • Нанесение грунтовки;
  • Покрытие защитным лаком;
  • Финишная отделка — покрытие полимером.

Выпускается богатый ассортимент расцветок, имитаций под различные материалы (древесину, камень.) Это позволяет создавать красивые и оригинальные дизайны. Декоративные свойства материала относятся к одним из основных причин его большой популярности.

Для защитного покрытия используются несколько различных видов полимерных материалов, созданных на основе акрила, полиэстера, поливинилхлорида, полиуретана и других составляющих. Самые распространённые из них:

  • Профлист с 21,  размерыАкриловые. Они менее прочные из всех, со временем выцветают, поэтому такие изделия обычно применяют для гаражей, беседок, хозяйственных построек. К их преимуществам относятся: лёгкий вес, пожаростойкость, эстетичность поверхности, удобство в транспортировке и эксплуатации.
  • Полиэстеровые. Отличаются хорошей цветостойкостью, пластичностью, бывают матовые и глянцевые. Наиболее применяемые из-за доступной стоимости и хорошей устойчивости к атмосферным и механическим воздействиям, у них хорошие эксплуатационные показатели в сложных климатических условиях. Самые прочные покрытия из усиленного кварцевым песком полиэстерового состава.
  • Профлист с 21,  характеристикиПластизоловые (поливинилхлоридные). Отличаются декоративностью, высокой стойкостью к механическим повреждениям, но имеют низкую устойчивость к температурам, УФ-излучению и мало применяются в южных регионах.
  • Пураловые. Изготавливаются на полиуретановой основе. Имеют высокую химическую устойчивость, выдерживают экстремальные перепады температур (низкие и высокие), солнечные излучения, сохраняют пластичность даже при низких температурах.
  • PVF 2 (Из полидифторионада). Состоят из 80% поливинилфторида и 20% акрила. Устойчивы к УФ-излучению, цветостойкие, имеют красивую глянцевую или матовую поверхность. Эти покрытия самые дорогие.

Области применения

Профлист С 21, характеристики которого универсальны, широко применяется во многих строительных сооружениях:

  • Маркировка и стандартные размеры профлистаНесмотря на то что материал относится к стеновым, его часто используют для изготовления кровельных покрытий частных, общественных, промышленных зданий. Его размеры позволяют экономить на обрешётке, которую можно делать более редкой;
  • Для быстровозводимых малых зданий — павильонов, гаражей, хозяйственных построек, складских помещений;
  • Состав и виды защитных покрытий профлистаВ каркасно-блочном строительстве для изготовления диафрагм жёсткости, сооружения каркасных конструкций;
  • При отделке и реставрации стен;
  • Установка заборов и щитовых заборных конструкций для ограждения территорий частных застроек, промышленных предприятий;
  • Изготовление в заводских условиях сборных сэндвич-панелей;
  • Для обустройства перегородок и навесных потолков.

Особенности монтажа

 Как применяется профлист с 21Укладка профлиста при отделке стен или изготовлении кровельного покрытия производится на обустроенную заранее обрешётку, которая обрабатывается антисептической пропиткой. На обрешётку предварительно крепится гидроизоляционный материал для её предохранения и стропил от конденсата, который всегда образуется при использовании отделочных покрытий из металлических листов. Также чтобы избежать появления конденсата, надо оставить при монтаже покрытия достаточно свободного пространства для циркуляции воздуха.

Если используется профлист С21, размеры которого небольшие, то укладка листов начинается с нижнего ряда. Но гораздо лучше использовать большие листы размером на всю высоту покрытия. Это не только увеличивает скорость укладки, но и избавляет от возможных протечек при дальнейшей эксплуатации.

Критерии выбора профлиста

Профиль С21 выпускается с разной толщиной стальных листов. Поэтому перед приобретением надо заранее определиться с подходящими техническими характеристиками этого материала.

В зависимости от назначения планируемой постройки, климатических условий выбирается подходящий дизайн.

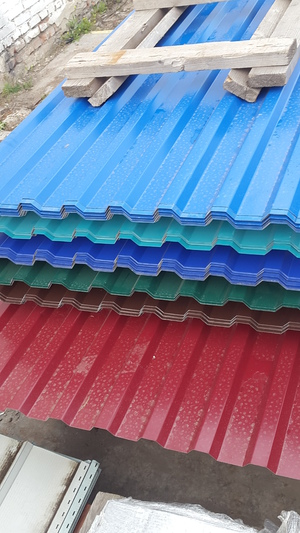

Особенности монтажа профлиста с 21Самые дешёвые профнастилы толщиной 0,4 мм. Но не стоит на этом экономить, потому что прочность конструкции важнее. Тонкие листы чаще всего применяют там, где на них не будут воздействовать большие нагрузки: для отделки подсобных хозяйских построек, не требующих использования материалов повышенного качества. Кровлю таким листом можно покрывать только если она имеет большой уклон (не менее 60°), потому что иначе снежные массы будут создавать нагрузку и деформировать крышу.

Толщина защитного слоя и виды полимерных покрытий тоже имеют большое значение. От них зависит прочность и долговечность изделия. Для забора нужно выбирать профиль с двусторонней покраской. Для кровли или стен подойдут листы с односторонним окрашенным слоем, но лучше приобрести с защитной антиконденсантной обработкой с внутренней стороны.

Обязательно нужно проверить наличие сертификата качества, где указаны все технические характеристики товара, проверить листы на отсутствие царапин и деформаций.

На предприятиях всегда проводится внимательный контроль качества изделий, но во время транспортировки и разгрузки они могут повредиться.

Отзывы потребителей

После обрезки листов на предприятии с применением фирменного оборудования всё равно остаются незащищённые срезы, которые надо как-то обработать, чтобы избежать коррозии. Наверное, если просто спрятать срез в шов внахлёст, этого будет недостаточно.

Александр

Кромки после ровной рубки на качественном оборудовании подкрашивать не нужно. Слой цинка «заливает» срез.

Виктор

Многие укладывают профлисты сразу на пароизоляцию, но лучше сделать промежуточную обрешётку, чтобы создать условия проветривания для конструкции.

Игорь

Профлист с21: характеристики и применение

Профнастил или профилированный лист – один из самых популярных строительных материалов. С помощью этого материала можно быстро обшить каркас легкого сооружения – бытовки, киоска, гаража. Кровля, закрытая этим материалом, способна служить несколько десятилетий. Благодаря небольшому весу профлиста кровельные работы, по сравнению с укладкой шифера, значительно облегчаются. Одним из самых популярных для кровельных работ является профлист С21. Благодаря высокой высоте отштампованного профиля его можно укладывать на кровлю с небольшим перекрытием, экономя время и силы. В то же время он несколько дешевле несущих профлистов серии НС, практически не уступая им в несущей способности.

Профилированный лист С21 изготавливается из оцинкованного холоднокатаного листа марки 01 и 220-350, качество которого определяется ГОСТ Р 52246-2004. Или оцинкованного листа, покрытого полимерным покрытием согласно ГОСТ Р 52146-2003.

Рабочие и полезные размеры

Профнастил марки С21 имеет следующие размеры:

  • полная габаритная ширина – 1 метр 5 сантиметров;
  • полезная ширина профнастила с учетом перекрытия соседними в ряду – 1 метр

Его стандартная длина при производстве на штамповочном оборудовании – 12 метров. Листы режутся для формирования готовых партий профнастила на продажу с минимальной длиной 50 сантиметров. Кратность реза в готовых партиях профлиста так же 50 сантимеров, то есть 1 метр, 1 метр 50 сантиметров, 2 метра и так далее, до 12 метров.

Весовые характеристики

Оцинкованный материал

Профильный лист марки С21 имеет следующий вес в зависимости от исходной толщины листа:

  1. При толщине листа 0.4 миллиметра 1 погонный метр профлиста весит 4 килограмма 450 грамм.
  2. 1 погонный метр с толщиной 0.45 миллиметра весит 4 килограмма 900 грамм.
  3. Погонный метр толщиной 0.5 миллиметра весит 5 килограмм 400 грамм.
  4. При толщине 0.55 миллиметра, профлист С21 весит 5 килограмм 900 грамм.
  5. Если толщина равна 0.6 миллиметра, то он весит 6 килограмм 400 грамм.
  6. Лист толще на пять сотых миллиметра весит 6 килограмм 900 грамм.
  7. Профильный лист, отштампованный толщиной 0.7 миллиметра, весит 7 килограмм 400 грамм.
  8. Самый толстый, 0.8 миллиметра, весит 8 килограмм 400 грамм.

Геометрия профлиста

Профильный лист марки С21 имеет «волну» трапецеидальной формы. Высота трапеции 21 миллиметр. Вершина трапеции имеет ширину 100 миллиметров. Сгибы трапеции резкие, для обеспечения большей жесткости материала.

Сфера применения

Крыша покрыта материалом маркой С21

Профильный лист этой марки применяется для:

  • устройства кровельного покрытия при разреженной обрешетке. Максимально допустимый шаг обрешетки – 80 сантиметров;
  • в качестве конструктивного элемента легких зданий без использования каркаса;
  • возведение каркасов из профлиста;
  • все виды заграждений и щитов;
  • обшивка каркасов легких сооружений – гаражей, бытовок, павильонов, веранд;
  • устройство заборов, с использованием как оцинкованного листа, так и покрытого полимерным покрытием;
  • облицовочное покрытие стен любых конструкций вне зависимости от вида использованного материала, как оцинкованным листом, так и покрытым полимером;
  • основа сэндвич панелей для перегородок в производственных помещениях, включая противопожарные перегородки.

Использование данного вида профлиста снижает расходы на устройство кровли за счет разреженной обрешетки и малой ширины перекрывания соседними листами в ряду.

описание, технические характеристики, вес, размеры листа, цены

По стандарту на холодногнутые профили с сечением гофры в форме трапеции С21 относится к стеновым. Согласно ГОСТ 24045 — 2016 такие профлисты рассчитываются как сплошные поверхности стен, воспринимающие ветровые нагрузки и передающие их на силовые элементы каркаса сооружения. По физическим и геометрическим параметрам, доступной цене, многофункциональности С 21 подходят для устройства кровли, заборов, ограждений.

Оглавление:

  1. Габариты листов
  2. Что такое несущая способность?
  3. Виды защитных покрытий
  4. Расшифровка маркировки
  5. Сфера использования С21
  6. Стоимость

Размеры профилированного настила

Геометрические и технические характеристики регламентируются по ГОСТ 24045 — 2016:

1. Ширина. Профлисты С21 получаются из оцинкованной стали размером 1250 мм. После того как на прокатном стане из плоской заготовки сформируется гофрированная, понимание ширины разделяется на полезную или монтажную (1000 мм) и геометрическую (1051). Погрешность — 8 мм в обе стороны. Общая ширина — 1070 мм.

2. Длина. В зависимости от мощности и габаритов прокатного стана профилированная заготовка получается размером до 12 метров. Затем лист С21 нарезается до длины, устанавливаемой предприятием для продажи. Размеры колеблются от 1 до 8 метров. Выбор длины профиля при покупке напрямую связан с габаритами крыши. Лучше, когда одного изделия хватает перекрыть весь скат кровли. Это минимизирует количество стыков. Если сооружаете забор, выбирайте профнастил по проектируемой высоте. Стандартизация позволяет выбрать любой размер в интервале 2.4 — 8 метров с кратностью 300 мм. Погрешность: +2 мм (до 6 метров), +6 мм (более 6 метров).

3. Высота. Размер гофры (продольная складка с формой трапеции в сечении) от низа до верха составляет 21 мм, на что и указывает маркировка. Погрешность по высоте — 1.5 мм.

4. Вес напрямую зависит от толщины. Если этот показатель 0.4 мм — масса погонного метра равна 4.45 кг, при 0.8 мм — 8.37.

5. Ширина полок — 35 мм, допустимая погрешность — 2 мм.

6. Длина одной волны — 100 мм.

7. Угол между полками и стенкой — не более 135 градусов.

8. Профиль не предназначен для устройства кровли, у него отсутствуют капиллярные канавки (С21 имеет, но только с одной стороны).

9. Радиус кривизны в углах — не менее 1.5 толщины металла.

10. Толщина оцинкованного рулонного листа, из которого делается профиль 0,5-1,5 мм.

Несущая способность

Профнастил рассчитывается только на статическую равномерно распределенную нагрузку. Простой плоский металлический лист толщиной 0,5-0,7 мм не может сопротивляться усилиям. Несущая способность — величина распределенной нагрузки, которую несет С21 без разрушения или появления необратимых механических деформаций. Для этого заготовке надо придать жесткость, сделать гофрированной. Основные усилия распределятся по боковым стенкам волны, находящимся под углом 135 градусов к полкам. Теперь технические параметры и несущая способность будут зависеть от толщины металла, высоты гофры в сечении и расстояния между опорами.

Существует 4 схемы по расчету предельно допустимых нагрузок кг/м2.

Марка2 опоры3 опоры4 опоры

5 опор

С21-1000-0.5143270275295
С21-1000-0.7210453405434

Для плоских крыш необходимо делать сплошную обрешетку.

Защитные покрытия

Профлисты изготавливаются из оцинкованной стали, поставляемой в рулонах. Если не предусматривается последующая защита, то толщина первоначального цинкового пласта должна быть 1 класса по ГОСТ Р 52246. Для оптового заказчика стеновые профили могут сделать из листа с оцинкованным покрытием 2 класса. Гарантийный срок в этом случае составит 8 лет, а стоимость уменьшится на 30 %. Изделия с полимерными или лакокрасочными слоями производятся по ГОСТ 30246. На лицевой и внутренней сторонах могут наноситься различные виды составов, но их технические характеристики должны совпадать.

Покрытия могут иметь 4 слоя:

  • Цинковый. Наносится на предприятиях и служит для предохранения металла от коррозии.
  • Грунтовка. Представляет собой смесь пигментов и наполнителей. После высыхания образует непрозрачную пленку, повышающую адгезию (проникновение) к подложке и последующему покрытию, улучшает их защитные свойства.
  • Отделочные эмали (акриловая, полиэфирная и другие).
  • Пленка.

На обратной стороне применяются полиэфирная или эпоксидная эмаль с нанесением без грунтовки. Подборка красок производится по ГОСТ 9825-73. Лакокрасочные материалы делятся на группы по назначению к условиям эксплуатации — атмосферостойкие, водостойкие, химически стойкие, специальные, термостойкие. Основное назначение полимеров и краски — сохранение функциональности при воздействии внешней агрессивной среды, противодействие появлению коррозии, защита от образования трещин, сколов при ударах.

Цвет верхнего слоя выбирается по каталогу RAL. Покупатель вправе выбрать любой понравившийся или предусмотренный дизайнером на этапе составления проекта. Сделайте заказ, если нужного цвета нет в наличии на складе.

На поверхности верхнего слоя допускаются незначительные следы от формообразующих валиков, риски, но они не должны нарушать сплошного покрытия. При соблюдении правил эксплуатации на профнастил С21, производители дают гарантию 35-50 лет.

Маркировка

К каждому пакету, отправленному с предприятия, изготовляющего профлисты, крепится ярлык с маркировкой. Для покупателя самым важным из нанесенных надписей будет условное обозначение профиля.

С21-0.7-1000 Ст3пс ПЭ RAL 5045 /ГОСТ 24045 — 2016:

  • Первая буква обозначает, к какому типу относится профнастил.
  • 21 — высота волны.
  • 7 — толщина металла в мм.
  • 1000 — ширина профиля.
  • Ст3 пс — сделано из стали с цинковым покрытием.
  • ПЭ — покраска полиэфирной эмалью.
  • RAL 5045 — цвет по каталогу.
  • ГОСТ 2045-2016 — стандарт, по которому изготовлен профиль.

Области применения

Профнастил С21 классифицируется как стеновой. Но по качествам, бюджетной стоимости он стал многофункциональным материалом, применяемым для решения задач в строительстве и отделке.

  • Сложная кровля.
  • Покрытие при строительстве объектов со скатной или плоской крышей.
  • Декоративная облицовка блочных, бетонных стен.
  • Изготовление сэндвич-панелей с утеплением для возведения каркасных зданий.
  • Установка ограждений вокруг домов, строящихся объектов.
  • Ограждающие щитовые конструкции складов, павильонов, других, не требующих утепления, сооружений.

Где приобрести и по какой цене?

Название организации

МаркировкаДополнительные данные и толщина, мм

Цена руб/кв.м

АМК-ГруппС21-10000.45200
УралСталь ИнвестС21-10000.3150
ПромТехСталь-МоскваС21-10000.з5170
GgstroymarketC21-10000.35200
СТРОЙСЕРВИС ПлюсС21-10000.4 вишневый250
ГК Позитив-ПроектС21-10000.5 полиэстер360

Цена за лист зависит от толщины металла, из которого они сделаны и свойств. Разница в стоимости приходится на количество защитных слоев и материала.

3 совета покупателям:

  • Если профлисты отгружаются из различных пакетов, обязательно посмотрите и сопоставьте на свету. Цвет может быть один, а оттенки разные. Кровля обязана выглядеть сделанной из однородного материала.
  • Сопоставить геометрические размеры, даже если они из одного пакета.
  • Внимательно смотрите, чтобы не было явных дефектов покрытия.

Допустимая нагрузка на профлист с21

График нагрузок

Максимальная нагрузка на квадратный метр в килограммах.

Однопролетная схема

Расчетная нагрузка принята по деформации

Толщина,мм Длина, м
1 1,5 2 2,5
0,4 375 111 47 24
0,5 482 143 60 31
0,55 542 161 68 35
0,7 709 210 89 45
Двухпролетная схема

Расчетная нагрузка для пролета L=1,5 м принята по расчетам прочности на опоре Расчетная нагрузка для проолетов L=2,0 — 3,0 м принята по деформации

Толщина,мм Длина, м
1,5 2 2,5 3
0,4 211 117 60 35
0,5 270 151 77 45
0,55 302 170 87 50
0,7 453 222 114 66
Трехпролетная схема

Расчетная нагрузка принята по деформации.

Толщина,мм Длина, м
1,5 2 2,5 3
0,4 214 90 46 27
0,5 275 116 59 34
0,55 310 131 67 39
0,7 405 171 87 51
Четырехпролетная схема

Расчетная нагрузка принята по деформации.

Толщина,мм Длина, м
1,5 2 2,5 3
0,4 230 97 50 29
0,5 295 125 64 37
0,55 332 140 72 41
0,7 434 183 94 54
