Электрический звонок — Википедия

Материал из Википедии — свободной энциклопедии

Принцип действия эл. звонка

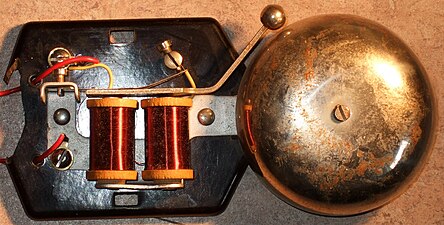

Электрический звонок (англ. Electric bell) — электромеханическое устройство, производящее звук от удара молоточка по колоколу. Повторяющееся колебание молоточков обеспечивается электромагнитом. Широко применяется в повседневной жизни, являясь сигналом к каким-либо действиям или происходящим событиям. Чаще всего управляется кнопкой.

Первые электрические звонки появились вскоре за изобретением в 1823 году англичанином Уильямом Стёрдженом электромагнитов. Вибрирующий молоточек был придуман Иоганном Вагнером (англ. Johann Philipp Wagner) в 1839 году и Кристианом Ниффом (англ. Christian Ernst Neeff) в 1847 году, а Джон Миранд (англ. John Mirand) добавил колокол, что определило стандартный вид звонка.

  • Виды звонков
  • Устройство домашнего звонка

  • Звонок пожарной сигнализации

  • Звонок железнодорожной сигнализации

Кнопка — неотъемлемый атрибут звонка

Принципы работы электрического звонка, какие виды бывают, их отличия

Почти в каждом современном доме есть дверной звонок. Он благодаря звуковому сигналу сообщает о приходе гостей. Основная цель такого устройства – издавать громкий звук при нажатии на кнопку с наружной стороны двери. Электрический звонок отличается разнообразием мелодий, из которых можно выбрать подходящую. Для правильной работы нужно правильно подключить его.

Принцип работы и особенности конструкции

Чтобы разобраться в конструкции нужно понять, из каких элементов он состоит. Это:

  • магнит электрический;
  • молоточек;
  • якорь;
  • звонок;
  • контакты и пружины;
  • кнопки;
  • батареи и другие элементы для подачи электричества.

Главный элемент – электрический магнит, который и подает сигнал.

Принцип функционирования основан на близком расположении якоря к основному магниту. Якорь состоит из молотка и жесткой пластины. Рядом с ним подвижный контакт из латуни. Если электричества на поверхности магнита нет, то контакт прижимается к винтовому механизму, соединенному с одной из клемм. Вторая объединена с катушкой магнита и якорем.

Разновидности и функции звонков

Электрический звонок для работы требует электрического питания – проведения шины, обеспечивающей поступление тока для блока внутри помещения. Такой тип звонка легко монтировать, схема установки включает одну кнопку и мгновенную подачу сигнала. Также устройство не нуждается в постоянном техническом обслуживании, он может функционировать до 20 лет без смены деталей. Несмотря на вес достоинства, электрические проводные модели утрачивают популярность, потому что уже есть усовершенствованные беспроводные звонки.

Плюсом беспроводной конструкции является отсутствие необходимости проведения работ по соединению коммуникаций двух частей. Монтаж не предполагает никаких специальных навыков. Одна часть устройства помещается в коридоре, другая – с наружной стороны двери.

Фиксация наружного блока проводится посредством самоклеющегося двустороннего скотча, блок поддерживает несколько режимов:

  • прерывистый;
  • беззвучный;
  • длительный.

Можно подбирать разнообразные мелодии – птичье пение, колокол, треск сверчков, шум воды и т.д. Можно совсем отключить звук. Современные беспроводные модели работают от пальчиковых или мизинчиковых батареек.

Еще более совершенная разновидность беспроводной конструкции – это с комбинацией видеоглазка. Конструкция включает мощную камеру и жидкокристаллический экранчик, на который подается высококачественное изображение.

Применение электрического звонка в домах и квартирах позволяет не пропустить приход гостей, также выбрать мелодию, приятную слуху и восприятию.

устройство и назначение, советы по монтажу и схема подключения

Содержание статьи:

Электрический звонок широко применяется посторонними лицами при необходимости попадания в дома и на другие объекты. С их помощью удается передавать звуковой сигнал на значительные расстояния. Для формирования вызова в современных устройствах используется электронная схема, построенная либо на полупроводниковых элементах (транзисторах), либо на современных микросхемах.

Устройство и принцип действия

Устройство домашнего звонка

Звонок дверной электрический устроен предельно просто и состоит из ограниченного числа деталей. Его конструкция содержит следующие обязательные узлы и компоненты:

  • вызывная кнопка, вынесенная к входной двери, обычно она крепится на косяке сбоку;
  • блок формирования вызывного сигнала, расположенный внутри обслуживаемого объекта: подъезда многоквартирного дома или квартиры;
  • комплект проводов, используемый для соединения этих узлов и обеспечивающий их совместную работу.

В современных моделях электронных звонков, называемых беспроводными, вместо линейных кабелей используется радиоканал, то есть вызывной сигнал передается по эфиру.

Принцип работы дверных звонков проводного типа основан на активации электромеханического механизма или электронной схемы, на которые при нажатии кнопки подается сетевое напряжение 220 Вольт. Под его воздействием внутри исполнительного устройства происходят изменения, вызывающие формирование вызывного сигнала. В первом случае срабатывает электромагнитное реле, приводящее в действие вибрирующий молоточек, периодически ударяющий по бронзовым чашечкам.

В электронных моделях после подачи напряжения и его понижения до приемлемого уровня в схеме формируется электронный сигнал, поступающий на акустический преобразователь (динамик). Для беспроводных вызывных устройств тот же процесс повторяется в точности, за исключением того, что управляющий сигнал передается по радиоканалу.

Виды звонков

По принципу формирования вызывного сигнала звонок проводной может иметь следующие исполнения:

  • электромеханические вызывные устройства;
  • электронные звонки.

Устройства электронного типа могут иметь вынесенный на лицевую панель регулятор громкости, позволяющий изменять уровень сигнала, поступающего на встроенный динамик.

Электронный звонок

Отличия в работе электронных и электромеханических образцов проявляются в различных механизмах преобразования и подачи вызывного сигнала. Помимо этого, по способу передачи информационной посылки электронные звонки делятся на проводные устройства и их беспроводные аналоги (радиоуправляемые модели). По виду сигнала, предоставляющему пользователю информацию о вызове, они могут быть звуковыми или визуальными (под последней категорией понимаются видео-регистраторы). По месту своего размещения все существующие модели электрических вызывных устройств делятся на уличные и внутриквартирные звонки.

Анализ разновидностей звонковых механизмов и критерии выбора

Модуль для воспроизведения звучания мелодии

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

Таблица степеней защиты

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше). Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

В комплект изделий, устанавливаемых внутри помещений, может входить вызывное устройство, имеющее обычное исполнение с IP 20-44, например.

Особенности монтажа

Индикаторная отвертка

Порядок установки элементов вызывного устройства зависит от его модификации и комплектации, которые рассматриваются для каждого варианта отдельно. В любом случае перед началом работ потребуется подготовить следующий инструмент:

  • индикаторную отвертку;
  • отвертку обыкновенную;
  • бокорезы – необходимы для откусывания проводника нужной длины.

Из материалов нужно подготовить миниатюрные переходные колодки со шлицами под отвертку и два куска проводки необходимой длины.

Монтаж проводного устройства

Установка корпуса дверного электрозвонка Zamel bim Bam

Звонки на дверь проводного типа устанавливаются по месту своей работы в следующей последовательности:

  1. Нужно обесточить квартиру, выключив вводный автомат.
  2. Берется коробка с электронной схемой, от которой выводятся наружу два белых проводника, и навешивается на ввернутые в стенку шурупы.
  3. Необходимо один конец провода посредством миниатюрной переходной колодки соединить с жилой коричневого цвета, подведенной от фазной клеммы вводного щита или распредкоробки.
  4. Второй конец с помощью такой же колодки соединяется с длинным отрезком провода, проложенного вдоль стены до вызывной кнопки, и подсоединяется к одной из ее клемм.
  5. После этого от второго кнопочного контакта такой же проводник прокладывается рядом с первым до нулевой клеммы распредкоробки или щита.

На завершающем этапе работ останется включить вводный автомат и проверить звонок на работоспособность

При проверке цепочки прохождения сигнала нужно действовать осторожно, постоянно помня о том, что при ненажатой кнопке одна из ее клемм оказывается под напряжением 220 Вольт. Проверить его отсутствие или наличие можно с помощью приготовленной ранее индикаторной отвертки.

Беспроводное устройство

Беспроводной звонок с двумя кнопками

В случае беспроводного устройства операции по его монтажу выглядят так:

  1. На выбранном месте в квартире на стене крепится коробка с приемником, работающим от установленной в него ранее батарейки.
  2. На косяке входной двери фиксируется оформленный в виде панельки с кнопкой передатчик сигнала, также нуждающийся во встроенном элементе питания.
  3. Для тестирования устройства вызова следует нажать на кнопку звонка и прослушать звуковой сигнал.
  4. При наличии регулировки громкости нужно убедиться в том, что она работает исправно.

Если приемное устройство питается от электросети, следует подсоединить его выводы согласно цветной маркировке: красную или коричневую жилу – к фазному контакту в распредкоробке, а синюю – к нулевой клемме.

Если приемник по какой-то причине не функционирует, нужно еще раз переставить батарейки на случай, если в месте их подсоединения оказался плохой контакт.

Выключать электричество при подключении батарейного беспроводного звонка не требуется, поскольку оно не используется.

Схемы подключения и полезные советы

Схема подключения дверного звонка

В одном из вариантов подключения дверного звонка предусматривается использование двух кнопок, расположенных на некотором удалении одна от другой. Обычно это делается в частных домах, где вход в жилище по ряду причин находится в разных местах. Звонок квартирный электрический проводной с двумя кнопками монтируется по более сложной схеме. Чтобы при нажатии каждой из них срабатывало одно и тоже исполнительное устройство, вызывные цепи соединяются в параллель.

Существуют схемы звонков, в которых на панели исполнительного устройства предусмотрена лампочка подсветки, дублирующая вызов для людей с плохим слухом. Чтобы снизить опасность поражения электрическим током, в современные электронные модели встраивается трансформатор, к которому подводится 220 Вольт. С его выхода безопасное напряжение (12-36 Вольт) поступает в линию питания вызывной кнопки.

При монтаже устройства вызова рекомендуется придерживаться следующих правил:

  • проводники монтируются по возможности скрытно, что исключает возможность случайного повреждения изоляции и поражение человека напряжением 220 Вольт;
  • корпус звонка с регулировкой вызова крепится на стенке на уровне глаз;
  • при выборе места для него учитываются особенности конкретного объекта, включая наличие поблизости распределительного щита.

При выборе беспроводного звонка важно помнить о постоянном контроле состояния батареек, которые со временем разряжаются.

выбираем проводные модели с кнопкой, их устройство и схема подключения

Установка электрического дверного звонка позволяет решить множество проблем, связанных с подачей звуковых сигналов непосредственно в жилое помещение. Именно этот вид звонка может иметь самое разное исполнение: различаются и сами звуки, и уровень громкости. В данной статье мы поближе познакомимся с электрическими дверными звонками на 220 В.

Особенности

Электрические дверные звонки очень популярны. Они встречаются часто, и такими деталями сегодня никого не удивишь. Люди отдают предпочтение современным дверным звонкам, передающим хорошо улавливаемые, но не раздражающие звуки излишней громкости.

Устройство современного электрического звонка на 220 В включает в себя такие важные составляющие:

  • электрический магнит;
  • молоточек;
  • якорь;
  • непосредственно сам звонок или специальные чашечки;
  • все необходимые для работы звонка контакты;
  • пружинки;
  • кнопки;
  • батарейки или детали, ответственные за подачу электричества.

Основной функциональный элемент, который входит в состав качественного электрозвонка на 220 В и одновременно с этим запускает его работу – это особый электрический магнит. За счет его присутствия в устройстве изделия происходит подача сигнала.

Принцип работы рассматриваемой детали для двери базируется на близком нахождении электромагнита к специальному якорю, в составе которого присутствуют твердая электрическая пластинка и молоточек. Возле якоря находится нужный подвижный контакт, сделанный из латуни. Если нет электричества на верхней части электромагнита, контакт жмется к винтовой зоне, что соединяется только с одной клеммой. Вторая же клемма встречается с катушкой магнита, а другая ее часть соединяется с якорем.

Во время нажима на кнопку звонка осуществляется замыкание цепи, в катушке фиксируется якорь, и он неизбежно притянется к полюсу за счет электромагнита. После этого настает момент ударения молотком по поверхности особой чашки звонка. Кроме того, латунный контакт провоцирует размыкание цепи, уходя от винтовой детали. Отправка тока по катушке электромагнита останавливается, электромагнит перестает притягивать к себе якорь.

Благодаря пружинной детали якорь может отодвинуться от полюса электромагнита, а латунный контакт вновь приближается и жмется к винтовой поверхности, замыкая цепь. Ток вновь пробегает сквозь катушку, молоточек сигнализирует об этом, и весь путь дублируется повторно вплоть до той секунды, пока пользователь не прекратит жать на кнопку звонка. Наиболее важная задача магнита в устройстве звонка заключается в самоотключении устройства. За счет его наличия осуществляется замыкание и размыкание электрической цепи.

В подключении современного электрического звонка для двери нет ничего сверхсложного и страшного. Есть возможность подключить эту деталь как проводным, так и беспроводным путем. В самой конструкции звонка может присутствовать только 1 или 2 кнопки.

Чтобы подключить эти элементы, не понадобятся профессиональные и дорогостоящие инструменты.

Разновидности

Существует несколько видов электрозвонков на 220 В. Познакомимся с ними поближе.

  • Проводные. Это классические модели. В них внутренние блоки соединяются при помощи проводов. В момент нажатия на кнопку питание отправляется на внутренний блок – он и выдает звуковой сигнал. Мелодии проводных звонков бывают разными, часто они идут с регулировкой продолжительности и уровня громкости.
  • Беспроводные. Работа этих вариантов основывается на передаче радиосигналов. Приемники часто ставят во внутреннем блоке, а передатчик – в самой клавише. Сигнал может быть цифровым или аналоговым. Цифровые экземпляры являются более надежными и практичными в работе.
  • Электромеханический. Усовершенствованный механический дверной звонок. Его устройство очень простое: кнопка, подающая сигнал, которая выносится за пределы жилища, резонатор, устанавливаемый в самом жилом помещении, а также электрокабель, связывающий все составляющие устройства.

Электрические модели звонков для входной двери разделяются и по количеству кнопок. Их может быть 2 или 1.

Разные виды подключаются по-разному.

Критерии выбора

Подбирая звонок на 220 В для входной двери, следует уделять внимание следующим критериям.

  • Вид дверного звонка. Перед тем как посещать магазин, определитесь, какой именно дверной электрозвонок вы хотите для себя найти: проводной или беспроводной. Точно зная, какой именно вариант подойдет больше всего, вы сэкономите много времени и не купите вещь, которая покажется вам совершенно неудобной в эксплуатации.
  • Мелодия звонка. Стандартные варианты, известные с давних времен, чаще всего издают резкие, раздражающие звуки. И сегодня их можно встретить в продаже, они стоят дешево. Лучше брать более спокойные или варианты с выбором нескольких мелодий.
  • Дизайн. Для квартиры лучше брать звонок с не очень большой кнопкой. Основной блок должен вписываться в домашний интерьер. В продаже можно встретить варианты с блоками, имитирующими поверхность дерева, камня и прочих материалов.
  • Расстояние от калитки до дома – это то, что надо учитывать, выбирая беспроводной звонок. Сама клавиша и аппарат должны хорошо взаимодействовать друг с другом.
  • Магазин. Покупайте вещи только в специализированных торговых точках с хорошей репутацией. С рук, на рынке или в хозяйственном магазине электрозвонки брать не рекомендуется.

Как подключить?

Чтобы произвести подключение электрозвонка, понадобятся:

  • электродрель или перфоратор;
  • отвертка с индикацией;
  • плоскогубцы;
  • отвертки с тонким жалом;
  • кусачки.

Чтобы подсоединить дверной звонок, приготовьте кабель с 2 жилами (сечение от 0,5 до 0,7 кв. мм).

В идеале последние должны быть сделаны из того же материала, что и остальная проводка в жилище.

Схема подключения дверного электрического звоночка будет такой.

  1. Отключите питание электросети для обеспечения безопасности всех проводимых работ.
  2. От распределительной коробки протяните кабель до самого звонка и клавиши. С этой целью при помощи светового индикатора в коробке найдите провода, что подают электричество. Определите, где нулевой, а где фазный провод.
  3. Проведите соединение проводов, исходя из предыдущих показателей.
  4. В перекрытии или проеме двери высверлите отверстие для выведения провода и его дальнейшего подключения к самой клавише рассматриваемого элемента.
  5. Используя клеммы, соедините клавишу звонка с проводом, зафиксируйте около дверного полотна на стене.
  6. Ко второму концу провода подсоедините 2 клеммы, расположенные на верхней части батарей. Если последние находятся во внутренней части корпуса, потребуется провести кабель от распределителя к кнопке, а потом соединить их между собой. Затем нужно будет аккуратно поделить кабель на 2 жилы. И первую, и вторую потребуется подключить на конкретную клемму.
  7. Когда в трансформаторном корпусе имеет место понижающее напряжение, проведите его подключение к распределительной коробке и клеммам, соответствующим конкретным видам напряжения.
  8. Завершив все перечисленные работы, понадобится проверить исправность работы всей установленной системы.

Самостоятельно подключая дверной электрический звонок, не следует торопиться. Действуйте аккуратно, не спеша.

Не забудьте отключить питание электросети – пренебрегать этим этапом нельзя ни в коем случае.

О том, как сделать классический звонок для входной двери из старого домашнего телефона, вы можете узнать ниже.

Звонок электрический — это… Что такое Звонок электрический?


Звонок электрический

        состоит из электромагнита, якоря с бойком и чашечки (колокола). При нажатии на кнопку З. э. постоянного тока (рис.) замыкается цепь питания электромагнита Э, якорь Я притягивается и своим бойком бьёт по чашечке звонка. Притягиваясь, якорь размыкает контакты прерывателя К в цепи питания электромагнита и под действием пружины П возвращается в исходное положение. Основной недостаток — искрение контактов, создающее большие радиопомехи. При питании от сети переменного тока 127—220 с З. э. включают через трансформатор, встроенный в корпус звонка, чтобы напряжение на кнопке не превышало 12 в (по требованиям техники безопасности). З. э. переменного тока, работающие по принципу поляризованного реле, не имеют контактов и используют изменение направления магнитного потока для перемещения бойка. Существуют также З. э. резонансные поляризованные, применяемые в избирательных системах (например, в телефонных аппаратах).

        Схема электрического звонка постоянного тока: Э — электромагнит; Я — якорь; К — прерыватель; П — пружина.

        Схема электрического звонка постоянного тока: Э — электромагнит; Я — якорь; К — прерыватель; П — пружина.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Звонница
  • Звонцы

Смотреть что такое «Звонок электрический» в других словарях:

  • ЗВОНОК ЭЛЕКТРИЧЕСКИЙ — звуковое сигнальное устройство, работающее под действием постоянного или переменного тока. Звонок постоянного тока работает от гальванической батареи напряжением 3 6 в (можно пользоваться батарейкой карманного фонаря, которой хватает на несколько …   Краткая энциклопедия домашнего хозяйства

  • ЭЛЕКТРИЧЕСКИЙ — ЭЛЕКТРИЧЕСКИЙ, электрическая, электрическое. 1. прил. к электричество. Электрический ток. Электрическая энергия. Электрический заряд. Электрический разряд. || Возбуждающий, производящий электричество. Электрическая машина. Электрическая станция.… …   Толковый словарь Ушакова

  • электрический — ая, ое. électrique adj. 1. Отн. к электричеству. Электрический заряд. Электрическое поле. БАС 1. Речь о сходстве електрической с магнитною. 1758. Битовт 242. Електрическая сила, стремясь из земли в выспрь, выходить станет. 1769. Аничков 21. // Сл …   Исторический словарь галлицизмов русского языка

  • ЗВОНОК — ЗВОНОК, звонка, муж. 1. Металлический колокольчик, служащий для звуковых сигналов. Председательский звонок. || Прибор для этой же цели. Электрический звонок. Дверной звонок. Звонок в телефонном аппарате. 2. Звуковой сигнал, производимый… …   Толковый словарь Ушакова

  • ЗВОНОК — ЗВОНОК, нка, муж. 1. Устройство, прибор для звуковых сигналов. Дверной з. Электрический з. З. под дугой (колокольчик или бубенец). 2. Звук, звуковой сигнал, производимый колокольчиком или специальным прибором. Раздался з. Занятия начинаются по… …   Толковый словарь Ожегова

  • Электрический звонок — состоит из подковообразного электромагнита А (фиг. 1), против сердечников которого на пружине С помещается полоса мягкого железа В якорь . Пружина, поддерживающая якорь, привинчена или припаяна к стойке D. К якорю приделан стержень E с шариком на …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • электрический звонок — elektrinis skambutis statusas T sritis fizika atitikmenys: angl. electric bell vok. elektrische Klingel, f rus. электрический звонок, m pranc. sonnerie électrique, f …   Fizikos terminų žodynas

  • звонок — Рис. 1. Схема устройства безыскрового звонка и способы включения его в сеть. Рис. 1. Схема устройства безыскрового звонка и способы включения его в сеть: а кнопочный выключатель SB1 введён в обмотку II электромагнита 1; б кнопочный выключатель… …   Энциклопедия «Жилище»

  • Звонок — На выработку устройства этой простейшей формы домашнего телеграфа было потрачено немало изобретательности и труда. У древних и в Средние века дверной З. заменялся привешенной колотушкой, более или менее изящной формы. Стучали и выходящие из дому …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • звонок — нка; м. 1. Металлический колокольчик; устройство для подачи звуковых сигналов, напоминающих звук колокольчика. Дверной з. З. будильника. Электрический з. 2. Звук, звуковой сигнал, производимый колокольчиком или специальным устройством. Резкий,… …   Энциклопедический словарь

схемы. Как выбрать электрический дверной звонок? Принцип работы электронного устройства на входную дверь

Выбор беспроводных электрических звонков сейчас довольно широк, поэтому есть возможность найти устройство под свои потребности, подходящий любым условиям эксплуатации. При выборе надо смотреть не только на положительные аспекты, но учитывать и недостатки, чтобы быть готовыми к ним. Тогда звонок сможет прослужить долгий срок без серьёзных отказов.

Схемы и принцип работы

Эти приборы разнятся между собой набором опций, дальностью действия и источником электропитания. Сходны они в одном – наличием передатчика и приемника сигнала. Передатчик – кнопка, приемник – блок с музыкальной микросхемой, динамиком и антенной. Разберем детальнее, в чем конкретно выражается схема и принцип действия беспроводных электрозвонков.

Как видите, на схеме передатчик включает в себя: высокочастотный генератор, усилитель-преобразователь, несколько полупроводниковых триодов и источник питания. Источником питания здесь выступает батарейка на 12 В. Частота передачи радиосигнала на приемник равняется 433 МГц. Антенна сама по себе тут отсутствует. Ее функции исполняют два параллельно подсоединенных контура. Таким образом, простенькая микросхема дает возможность транслировать сигнал на 50 м и более.

Структура приемника очень простая. Его базис – единственный транзистор. От передатчика команда в виде электронного сигнала направляется к детектору, который её получает и, в свою очередь, отправляет усилителю. Дальше команда передаётся на звуковую микросхему, где создается звуковой сигнал (звонок), предназначенный для уха человека. Кроме того, благодаря этой микросхеме изменяют мелодии, а также настраивают мощность звука.

Для воспроизведения звонка предназначены усилитель звука и динамик.

Преимущества и недостатки

Разумеется, все модификации разные по структуре и функционалу, однако можно обособить основные плюсы и минусы.

Достоинства электрических звонков заключаются в нескольких факторах.

  • Нет проводки. Монтируя звонок, не потребуется тянуть длинные провода. В особенности это важно для уличного применения.
  • Простота установки. Это напрямую исходит из первого пункта – отсутствие кабелей. Кроме того, не нужно будет сверлить отверстия в стенках или дверных коробках для проводов, портить внешний вид входных дверей, ворот, калиток.
  • Комфортность. Беспроводной звонок комфортен и для хозяев, и для гостей, особенно в условиях частного дома, находящегося на расстоянии от входной калитки. Установив кнопку на калитке, в доме всегда услышат, если гость позвонит.
  • Докомплектация и передислокация. Имеется возможность поставить приемники и электрические звонки в разных местах участка или дома. А при необходимости любой элемент можно без проблем перевешивать с места на место.
  • Красивый дизайн. На рынке имеется большое количество самых различных звонков, дающих возможность выбрать устройство под оформление дома.

Как всякое техническое решение, этот аппарат имеет и минусы. Перечислим их.

  • Недостаточно надежная фиксация. Обычно этот изъян есть у модификаций на липучке. При небрежном обращении, суровом климате или плохом клеящем средстве устройство может просто упасть и выйти из строя.
  • Частая замена или подзарядка элементов питания. Отдельных образцы работают от батареек, при этом расходуется немало энергии. Надо всегда контролировать степень зарядки источников питания и приобретать новые.
  • Замыкание и перебои. Когда внутрь прибора проникает пыль, влага или на улице крепкий мороз, то устройство может неправильно срабатывать.
  • Воры и вандалы. Поскольку кнопка без проводов, ее проще украсть или просто поломать.

Разновидности

Прежде всего электронные дверные звонки разнятся друг с другом по дальности действия. Нужно учитывать, где вы установите данный прибор: на входную дверь квартиры либо на ворота индивидуального дома. Электрические звонки бывают:

  • квартирными;
  • уличными.

При монтаже на улице надо, чтобы дальность действия устройства была больше на 20-25%, нежели дистанция между передатчиком и приемником.

Элементы звонков могут запитываться:

  • кнопка и приемник от батареек;
  • кнопка от батареек, а звонок от сети.

Как выбрать?

Чтобы не ошибиться при выборе, необходимо сделать упор на следующие характеристики.

  1. Дизайнерские решения. Расцветка и конфигурация корпуса могут быть различными при одинаковом принципе работы.
  2. Дальность действия. Когда дом либо территория значительные, следует подбирать образцы с большой дальностью действия.
  3. Уровень качества материала. Низкосортная пластмасса способна рассыпаться под воздействием неблагоприятных климатических условий.
  4. Комплектность. В магазине надо выяснить, что включено в комплект.
  5. Изготовитель. Известной торговой марке себе дороже производить продукцию низкого качества.
  6. Питание. Полностью автономное или гибридное (от батареек и сетевое).
  7. Гарантийные обязательства. Это важно, ведь чем больше гарантия, тем больше шансов, что устройство будет служить долго.

Купить устройство можно как у российских компаний, так и у иностранных. Лучшее качество у итальянцев и немцев, только они очень дорогие.

О том, как выбрать звонок, смотрите далее.

проводной, беспроводной, электронный и электромеханический

Сейчас в продаже можно найти абсолютно любой дверной звонок, предназначенный для квартиры или уличных построек. Это очень простое, но в то же время необходимое устройство для звукового оповещения о приходе гостей. Конструктивно оно состоит из двух основных частей: кнопки и непосредственно самого сигнального прибора. Модели бывают разных размеров, форм и дизайнов: нужно лишь выбрать подходящую по стоимости и качеству.

Дверной звонок проводной

Основные виды

Звонок на дверь в квартиру ещё не так давно не имел такого разнообразия форм, видов и конструктивных исполнений. Можно было купить или электронное устройство, содержащее в себе стандартный набор различных звуков, или электромеханическое. Техническое развитие не стоит на месте. В частности, это касается и такого прибора, как звонок для дома.

Беспроводной звонок

Современные оповещающие аппараты не только уведомляют хозяев жилища о приходе друзей или соседей. Сейчас это устройство вполне можно назвать многофункциональным, потому что в продаже существуют модели, выполняющие дополнительные полезные функции. Чтобы правильно выбрать звонок для входной двери, сначала следует разобраться в основных видах, а также узнать об их преимуществах и недостатках.

Проводная разновидность

Проводной звонок является наиболее популярным и простым устройством. Такие модели представляют из себя стандартную разомкнутую электроцепь. Когда происходит её замыкание, динамик или колокольчик начинает издавать звук. Проводная разновидность подразделяется на два типа:

Разновидность проводного звонка

  1. Электромеханический дверной звонок. После нажатия на кнопку электричество начинает поступать на катушку электромагнита. В ней установлен сердечник, который напрямую связывается с ударным механизмом и приводит его в движение. Молоточек начинает бить о металлическую пластину, благодаря чему создаётся звук. Чем выше резонанс, тем больше будет сила удара.
  2. Электронные. Такие аппараты очень похожи на электромеханические, но внутренние элементы у них отличаются. Когда питание начинает поступать на звонок, срабатывает не молоточек, а динамик, установленный после электронной схемы. В таком устройстве можно выбирать мелодию и регулировать её громкость.

Оба эти вида являются проводными. Несмотря на их отличия, электронные и электромеханические звонки относительно дешёвые, но при этом надёжные и имеют большой эксплуатационный срок. Но у них есть и недостатки:

Дверной звонок

  1. Необходимо прямое подключение к электросети.
  2. Для монтажа нужно иметь соответствующие знания. В ином случае придётся вызвать электрика.
  3. Нужно прокладывать кабель.
  4. В электромеханическом типе устройств нельзя выбирать сигнал.

Проводные звонки лучше всего устанавливать во время ремонта, до того как будет нанесён финишный отделочный слой. Если это не учесть, придётся восстанавливать стены.

Беспроводное устройство

Беспроводной тип звонков зачастую монтируют в частном секторе. Это обусловлено тем, что кнопку обычно размещают прямо на входной калитке, а прибор располагается в доме. Принцип работы такой же, как у проводных электронных видов: после нажатия на кнопку издаётся звуковой сигнал. Но в этом случае на звонок поступает радиосигнал, а не электрический импульс. Разные модели предполагают различное максимальное удаление кнопки от основного устройства, но зачастую оно не превышает 100 м.

Разновидность беспроводного звонка

Питаться беспроводные звонки могут по-разному. В одних моделях используются аккумуляторы, в других — обычные батарейки. Существуют и такие аппараты, в которых кнопка работает на батарейках, а к главному блоку подходит электрический кабель. Основные преимущества:

Подключение к сети

  1. Определённые модели способны функционировать без подключения к электрической сети.
  2. Корпус зачастую герметичен, что не даёт проникать влаге в электронную часть механизма.
  3. Для монтажа не требуются провода.
  4. Качественный и дорогостоящий звонок настроен только на свою частоту. Это исключает вероятность срабатывания сигнала у соседей.
  5. Быстрота установки.

У беспроводных звонков есть и свои недостатки. Главный из них заключается в том, что на морозе аккумуляторы очень быстро портятся. Также у этих устройств ограниченная зона действия.

Если на пути сигнала будут какие-либо преграды, то максимальное расстояние может значительно уменьшиться.

Передача видео

Последнее время быстро стали набирать популярность видеозвонки. Это объясняется тем, что у этих приборов есть огромное количество преимуществ:

Передача видео

  1. Благодаря устройству гостя можно не только увидеть, но и поговорить с ним, а дверь при этом останется закрытой.
  2. Можно записывать видео и звук, а также вести удалённое наблюдение.
  3. Такое устройство способно работать и от обычной сети в 220 вольт, и от аккумуляторов.
  4. Большинство моделей имеют дополнительные функции, например, дистанционное открытие двери, автоответчик, ночная подсветка.

Такие функции объясняют популярность подобных устройств. Но покупать следует только приборы от тех производителей, которые уже успели себя зарекомендовать. В стандартную комплектацию входят такие элементы:

Видео на телефон

  1. Канал связи. Он бывает беспроводным и проводным.
  2. Элементы питания.
  3. Накладная панель. В ней размещается кнопка и динамик, предназначенный для общения с хозяином. Зачастую используется бронированный корпус.
  4. Панель управления. На ней расположен экран.
  5. Монитор. Определённые модели способны передавать изображение на компьютер или же на телевизор.

Различия квартирных и уличных моделей

Перед покупкой дверного звонка нужно сначала обязательно определиться с местом монтажа. Если он будет устанавливаться в квартире, то можно особо не заморачиваться, так как подойдёт любой вариант. Для частного дома лучше всего приобрести беспроводную модель. Она позволит не прокладывать провод от калитки.

Цвета звонков

На улице кнопка всё время будет подвергаться различным внешним воздействиям. Главным условием для такого звонка является наличие специального покрытия, защищающего от проникновения влаги. Также это устройство должно хорошо переносить температурные перепады.

Кроме этого, нужен ещё и козырёк. Он является дополнительной защитой от солнечных лучей, атмосферных осадков и пыли. Важно, чтобы защитные элементы никак не мешали прохождению сигнала. Во время покупки уличной модели нужно учитывать и то, что прибор могут украсть. Существуют специальные варианты, имеющие железный антивандальный кожух.

Советы по выбору

К выбору звонка для входной двери необходимо подходить обстоятельно. Помимо выполнения основной функции, они отличаются методами монтажа, внешним видом и конструктивными особенностями. Во время покупки нужно обращать внимание на такие характеристики:

Советы по выбору звонка

Дизайн

  1. Тип аппарата. Этот фактор является одним из самых важных. Конечно, лучше покупать современные модели, так как в них есть встроенная память, что даёт возможность устанавливать любую мелодию звонка.
  2. Принцип подачи сигнала на главный блок от кнопки. Нужно выбрать между проводным и беспроводным вариантом. Для квартир этот вопрос не принципиален, а вот в частном секторе лучше брать беспроводной звонок.
  3. Питание. Устройства могут работать от общей электрической сети, аккумуляторов или самых обычных батареек. Оборудование на электросети гораздо мощнее и громче, но при отключении электричества оно не будет работать. У автономного питания тоже есть свой недостаток, который заключается в регулярной замене батарей или необходимости подзарядки в аккумуляторах.
  4. Дизайн. Это тоже довольно значимый фактор, так как звонок ещё выполняет функцию элемента декора. Желательно покупать модель с учётом общего оформления.
  5. Радиус действия в беспроводном типе прибора. Для большого участка придётся покупать более мощную модель.
  6. Наличие вспомогательных функций. Современные приборы являются сравнительно сложными. Кроме основной задачи, они оснащаются и дополнительными функциями, которые определяются потребностями в каждом конкретном случае.

Монтаж оборудования

Если принято решение установить звонок своими руками, нужно соблюдать осторожность, особенно, когда устройство питается от общей электросети. Хотя для мастера эта задача не вызовет сложностей. Монтаж прибора осуществляется в несколько этапов:

Подключение звонка

  1. Подготовительные работы. Необходимо решить, какой тип звонка будет устанавливаться. Если выбран проводной вариант, следует подсчитать требуемое количество провода и подумать о его монтаже. Кабель можно прокладывать в специальном коробе или спрятать в стену. Для устройства будет достаточно двужильного шнура с сечением в 1,5 мм. Также этот этап включает в себя подготовку места для монтажа.
  2. Установка. Для проводного устройства перфоратором в стенах делаются штробы, в которые потом будет укладываться кабель. Если ремонт уже полностью закончен, то можно использовать пластиковый короб. Он закрепляется поверх стены. Затем фиксируется кнопка и основной прибор.
  3. Подключение оборудования. Сначала во всём доме следует отключить электричество. Провод проводится от кнопки к звонку, а уже потом подключается к системе электроснабжения квартиры. Нулевую жилу необходимо пускать напрямую, а фазу — через кнопку.

Монтаж беспроводных типов устройств выполняется ещё проще. Нужно лишь с помощью саморезов закрепить оба элемента.

Демонтаж и замена

Звонок для дверей — надёжное устройство, но всё же иногда приходится его заменять. Когда эту операцию нужно выполнить с беспроводным типом прибора, то никаких сложностей не может возникнуть. Нужно будет снять сломанный элемент, а вместо него установить новый.

Демонтаж звонка

Поломка проводного звонка тоже не вызывает особых трудностей. Особенно когда замена производится на точно такую же модель.

В некоторых случаях может повредиться кабель питания. Для устранения данного повреждения придётся достать старую проводку из стены или короба, а на её место уложить новый провод. Если нужно заменить электромеханический вариант на электронный, то могут возникнуть небольшие трудности. Это объясняется тем, что первый тип работает от сети в 220 В, а второй зачастую функционирует на питании от батареек. Чтобы поставить новую кнопку, придётся провести небольшие строительные работы, но это далеко не всегда возможно. Для использования старой необходимо будет внести некоторые изменения:

Замена звонка

  1. Сначала нужно снять электромагнитный звонок и установить вместо него устройство, в котором предусмотрено наличие понижающего трансформатора, реле, а также выпрямителя.
  2. К реле необходимо подключить новый звонок. У трансформатора на вторичной обмотке должно быть напряжение в пределах 12 В. Такое устройство зачастую крепят рядом с электронным звонком и соединяют с ним изолированными проводами.

Во время выбора прибора лучше не экономить. Если купить дешёвую китайскую модель, то она, скорее всего, выйдет из строя уже через несколько месяцев.

Поделитесь с друзьями!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
