Основные конструктивные особенности ферм | Все о ремонте и строительстве
Стропильные фермы изготавливаются из дерева, из дерева и металла, из металла, из железобетона. Их форма может быть сегментной, полигональной, трапецеидальной, треугольной и прямоугольной с параллельными поясами (рис. 120). По типу решеток фермы имеют не меньшее разнообразие. Решетки делаются раскосными, крестовыми, ромбическими, треугольными, шпренгельными и другими.
Рис. 120. Геометрия фермВ данном случае нас интересуют деревянные и металлодеревянные треугольные и трапецеидальные фермы. Треугольные фермы устанавливаются на верхний обрез стен здания, а трапецеидальные на здания с дремпельными стенами. И еще нам будет интересны фермы для мансардных крыш.
Для понимания того, как работают фермы рассмотрим три классических варианта их конструкций: американскую (английскую), бельгийскую и французскую ферму. Русская конструкция крыши инженера Шухова принципиально отличается от всех перечисленных и по сути фермой уже не является, это стержневая оболочка. Ее мы рассматривать не будем.
Американская (по другим источникам английская) ферма есть логичное продолжение висячей стропильной системы. В которой стропильные ноги (верхний пояс фермы) упираются верхом друг в друга, а по низу (нижний пояс фермы) связаны затяжкой. Для того, чтобы затяжка не прогибалась она прикреплена к коньку бабкой (вертикальной связью). Для того, чтобы не прогибались стропильные ноги их подпирают раскосами. В этой ферме все логично и понятно. Верхний пояс и раскосы работают на сжатие, нижний пояс и бабки — на растяжение. Количество бабок и раскосов может быть увеличено. Сжатые и растянутые элементы изготавливают из дерева, но в растянутых дерево можно заменить металлом. На рисунке 121 сжатые элементы изображены двойной линией, а растянутые — одинарной.
Французская ферма инженера Полонсо состоит из подпружиненных стропильных ног (шпренгельных балок) аналогичных изображенным на рисунке 59. Для того, чтобы стропильная нога не прогибалась её, подпирают шпренгелем, который снизу зажимают растянутой связью. Ферма получается стыкованием двух стропильных ног и связыванием их на уровне шпренгеля затяжкой. Которую, при необходимости, подвешивают к коньку бабкой предотвращающей прогиб. При необходимости количество шпренгелей может быть увеличено (рис. 122). Другое название ферм Полонсо — растяжные фермы. В них все элементы кроме верхнего пояса и шпренгелей работают на растяжение.
Бельгийская ферма аналог фермы Полонсо, но шпренгели здесь не обязательно стыкуются с верхним поясом под прямым углом. Угол может быть другим, бабка здесь не вертикальная, а наклонная. А подкос может быть, как наклонным, так и вертикальным. Таким образом бельгийская ферма получается противоположностью американской ферме. Бабки (растянутые связи) и подкосы (сжатые связи) поменяли свои места (рис. 123).
Нужно запомнить одно правило. В стропильных фермах верхний пояс сжат, нижний — растянут, нисходящий раскос сжат, восходящий — растянут. Все растянутые элементы можно заменить на металлическую проволоку (полосу или профиль). И, как уже говорилось, на узлы ферм можно передать сосредоточенную нагрузку путем укладки прогонов, на которые можно будет опереть второстепенные стропила или кровлю из крупноразмерных деталей (волнистые асбестоцементный листы, профнастил и др.) Либо обрешетить верхний пояс ферм и тем самым нагрузить их равномерно распределенной нагрузкой. Пример нагружения фермы сосредоточенными силами приходящими в узлы можно посмотреть на рисунке 62 и рисунке 124.
3.4. Расчёт верхнего пояса и остальных элементов фермы на прочность.
Расчёт верхнего пояса по наибольшему усилию в панели (3-д)-N=1632 кН. Принимаем сечение верхнего пояса 30х26 см, арматура класса А-III (Rs=365 МПа). Свободную (расчётную) длину верхнего пояса из плоскости фермы принимаем равной расстоянию между крайней и средней стойками фонаря, умноженному на 0,8:
=
6∙0,8 = 4,8 м;
=
4,8/0,3=16.
Так
как нагрузка от плит покрытия передаётся
непосредственно в узлы фермы, то верхний
пояс рассчитывается на внецентренное
сжатие с учётом только случайного
эксцентриситета. Принимаем
=
1 см, что больше 1/30h
и 1/600
В
соответствии с нормами при
=
1 см и симметричном армировании
внецентренно-сжатых элементов допускается
производить по формуле:
N
φ∙η∙[Rb∙Ab+Rsc(As+A/s)],
где
η = 1 при h > 20 см, φ = φb + 2(φr-φb)∙α, φ2,φb – берутся по табл. IV.I. /3/
Следовательно,
в зависимости от Nдл/N,
.Принимаем предварительно процент армирования сечения μ = 3,5 %, получим требуемую площадь арматуры:
=
0,035∙30∙26=27,4 см2
По
сортаменту принимаем 6Ø25 с Аs = 29,45см2,
тогда
ПриNдл/N
= 1263/1641 = 0,77 и
Тогда φ = 0,77+2(0,83-0,77)∙0,626 = 0,845.
Проверяем несущую способность принятого сечения:
Nсеч = φ∙η∙[Rb∙Ab+Rsc∙(As+A/s)] = 1∙0,845∙[22∙780+365∙29,45] =2344 кН > 1632кН, т.е.
несущая способность сечения обеспечена.
Аналогично
ведётся расчёт верхнего пояса из
плоскости фермы, в этом случае h
= 26 см и
см.
Так
как нагрузка от плит покрытия передаётся
непосредственно в узлы фермы, то верхний
пояс рассчитывается на внецентренное
сжатие с учётом только случайного
эксцентриситета. Принимаем
=
1 см, что больше 1/30h
и 1/600
.
N
φ∙η∙[Rb∙Ab+Rsc(As+A/s)],
где
η = 1 при h > 20 см, φ = φb + 2(φ2-φb)∙α, φ2,φb – берутся по табл. IV.I. /3/
Следовательно,
в зависимости от Nдл/N,
/h,
.
Т.к.
принили 6Ø25 с Аs = 29,45см2,
тогда
ПриNдл/N
= 827,541/994,185 = 0,77 и
/h=
270/26 = 10,38 по табл IV.I
φb =0,895; φr =0,905.
Тогда φ = 0,895+2(0,905-0,895)∙0,626 = 0,907
Проверяем несущую способность принятого сечения:
Nсеч = φ∙η∙[Rb∙Ab+Rsc∙(As+A/s)] = 1∙0,907∙[22∙780+365∙29,45] =2532 кН > 1632кН, т.е.
несущая способность сечения обеспечена.
Хомуты принимаем Ø10 А-I с шагом S = 25 см.
В остальных элементах фермы (первая и вторая стойка, первый, второй и третий раскосы) усилия невелики и в целях упрощения эти элементы не рассчитываем. Сечение их принимаем размерами bxh = 30х12 см и армируем их конструктивно 2 Ø18 А-Ш (Аs = 5,09 см2).
4.Обеспечение общей устойчивости здания
Для обеспечения общей устойчивости здания предназначаются связи, которые объединяют элементы каркаса здания в пространственную систему, способную воспринять нагрузку, действующую на здание в любом направлении.
Второе назначение связей – обеспечивать устойчивость сжатых элементов: верхних поясов ферм, колонн и др.
Связи раскрепляют сжатые элементы в промежуточных точках, уменьшая при этом расчётные длины элементов. Различают следующие виды связей: горизонтальные связи по верхнему поясу ферм, горизонтальные связи по нижнему поясу ферм, вертикальные связи между фермами и колоннами.
а) Горизонтальные связи по верхнему поясу ферм ставят для обеспечения устойчивости сжатого пояса фермы.
При наличии фонарей расчётная длина сжатого пояса фермы из плоскости равна ширине фонаря. Для уменьшения расчётной длины по оси ставят железобетонные распорки или стальные тяжи. Кроме того, если фонарь доходит до торцов температурного блока, то в крайних пролётах температурного блока ставят горизонтальные связевые фермы из стальных уголков по верхнему поясу фермы. Устойчивость сжатых поясов ферм из своей плоскости за пределами фонаря обеспечивается плитами покрытия, прикреплёнными сваркой закладных деталей к верхним поясам ферм.
б) Горизонтальные связи по нижнему поясу ферм – в виде горизонтальной связевой фермы из стальных уголков с крестовой решёткой ставят по торцам температурного блока для уменьшения расчётного пролёта торцевой стены здания. Ветровая нагрузка, действующая на торец здания, вызывает изгиб торцевой стены. В этом случае горизонтальная связевая ферма является дополнительной опорной для торцевой стены. Опорное давление горизонтальной связевой фермы передаётся через вертикальные связи на все колонны температурного блока и дальше на фундамент и грунты основания.
в) Вертикальные связи предназначаются для создания продольной жёсткости каркаса и закрепления колонн из плоскости поперечных рам, а также для восприятия сил продольного торможения и давления ветра на торцы здания.
Вертикальные связевые фермы из стальных уголков устанавливают в крайних пролётах температурного блока между фермами, а по верху колонн в продольном направлении здания ставят ещё железобетонные или стальные распорки. Кроме этого, в каждом продольном ряду в середине температурного блока ставят вертикальные связи между колоннами.
В большинстве случаев трудно предугадать величины усилий. которые будут восприниматься связями. Поэтому сечения элементов связей подбирают по предельной гибкости λ = 400. Для элементов, о которых заранее известно, что они будут испытывать сжатие, рекомендуется предельная гибкость λ = 200.
Пояс фермы — это… Что такое Пояс фермы?
Пояс фермы – совокупность стержней, составляющих верхнюю часть (верхний пояс) или нижнюю часть (нижний пояс) контура фермы.
[Отраслевой руководящий документ. Техническая эксплуатация железобетонных конструкций производственных зданий. Часть1.г. Москва 1993 г.]
Пояс фермы – совокупность стержней, составляющих верхнюю часть (верхний пояс) или нижнюю часть (нижний пояс) контура фермы.
[Технический железнодорожный словарь. – М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.]
Пояс фермы – совокупность элементов фермы пролетного строения, ограничивающая очертания фермы сверху или снизу.
[Полякова, Т.Ю. Автодорожные мосты: учебный англо-русский и русско- английский терминологический словарь-минимум / Т.Ю. Полякова, Н.Г. Карасева, Д.В. Поляков. – М.: МАДИ, 2015. – 120 с.]
Рубрика термина: Теория и расчет конструкций
Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование
Источник: Энциклопедия терминов, определений и пояснений строительных материалов
Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград. Под редакцией Ложкина В.П.. 2015-2016.
Почему не стоит проектировать треугольные фермы?

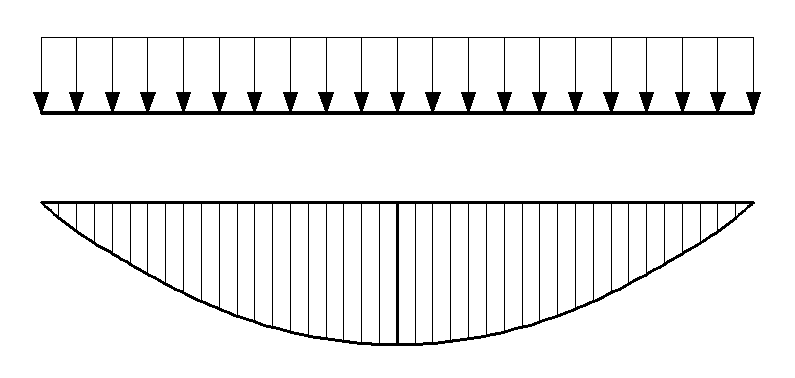

Нагрузка на покрытие, как правило, равномерна. Эпюра моментов на любой однопролетной конструкции, будет квадратичной параболой:

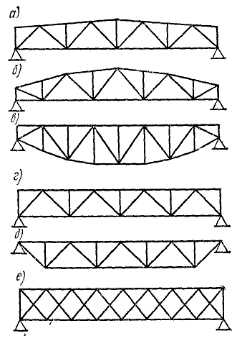

Мировой опыт проектирования накопил немало различных вариантов очертаний ферм – с параллельными поясами, полигональные, трапециевидными – они перечислены в любом учебнике металлоконструкций, по ним разработаны десятки типовых серий.
Общая черта большинства стальных ферм – пояса в них имеют постоянное сечение. Это удобно в технологическом плане, в плане унификации сечений. Примем это за аксиому. В таком случае, несущая способность сечения фермы на изгиб будет характеризоваться в первую очередь расстоянием между поясами.

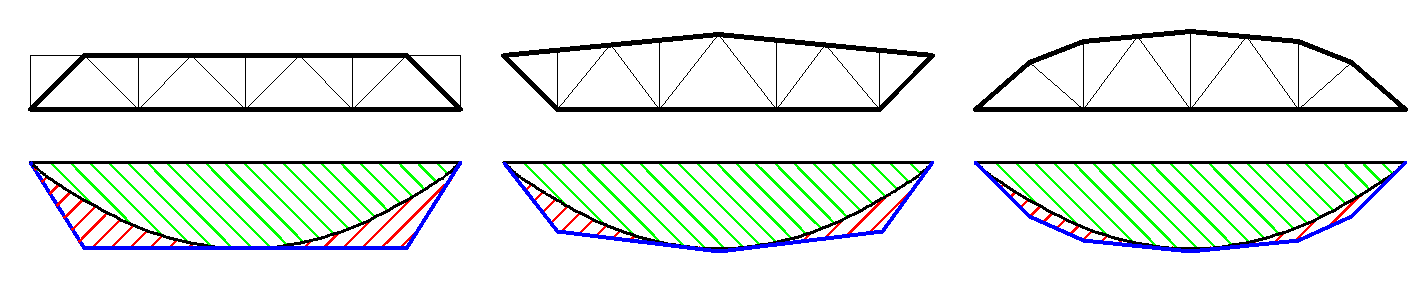

Жирной линией на верхних рисунках выделены основные несущие элементы фермы – пояса и опорные раскосы.
На нижних синим цветом показана эпюра несущей способности фермы на изгиб – пропорционально расстоянию между поясами. Чем ближе эта эпюра к эпюре изгибающих моментов, тем более равномерными будут усилия в поясах и тем более рациональным будет использование материала.
Красные заштрихованные области – «излишек» материала – в этих областях пояса имеют низкий коэффициент использования, что выливается, по сути, в перерасход материала и увеличение металлоемкости покрытия.

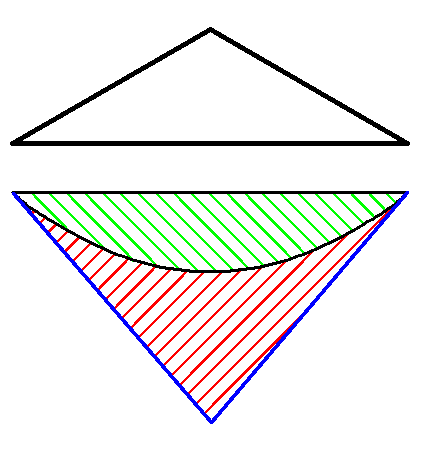

Теперь рассмотрим «треугольный» вариант:
Выглядит устрашающе, не правда ли? На опорах эпюра M и эпюра несущей способности фермы на изгиб, равны нулю. Вот только при приближении к опорам они стремятся к нулю с разной скоростью. Приходится поднимать синюю линию так, чтобы она не оказалась «ниже» касательной к параболе эпюры моментов.
Именно приопорные панели являются для треугольной фермы решающими и определяющими сечения поясов фермы. Именно они заставляют назначать поясам фермы «завышенные» сечения, что приводит к нерациональному использованию материала на большей части фермы – по сути, мы просто тратим лишний металл и увеличиваем вес и стоимость покрытия.

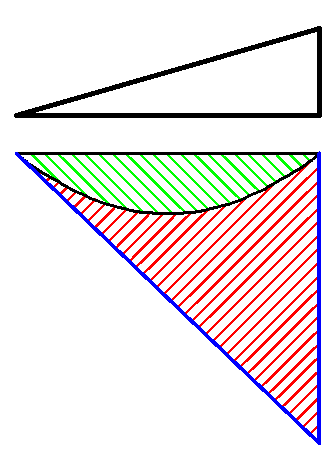

Про решения с шарнирно-опертым прямоугольным треугольником, я думаю, говорить смысла нет – все итак очевидно.
Да, проблема нерациональности – не единственная. Обычно, начинающий проектировщик подбирает сечения для фермы в SCAD’е, ЛИРе или любом другом программном комплексе (а иногда даже ручным расчетом), открывает автокад, начинает вычерчивать и вдруг сталкивается с опорным узлом. Опорный узел получается… не получается опорный узел, на самом деле. Невозможно привести два мощных пояса в одну точку под острым углом – они начинают накладываться друг на друга еще за полметра от опоры. И именно в этом месте их сечения используются по максимуму.
Из-за больших размеров фермы по центру раскосы и стойки получаются очень длинными, их приходится подбирать по гибкости, а значит в очередной раз использовать материал нерационально. Но эта проблема решается проще всего – можно использовать шпренгельные раскосы, сокращая расчетную длину элементов решетки в плоскости фермы или использовать хитрые системы решеток.
Очень часто «необходимость» треугольной фермы диктуется неграмотностью заказчика, который думает, что на его складе/гараже/ангаре непременно необходимо организовывать уклон в 20-25%.

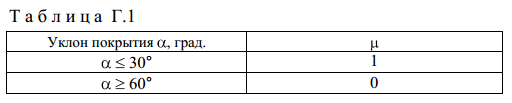

Довод заказчика «чтоб снег на крыше не лежал» легко оспаривается таблицей Г.1 СП 20.13330.2011 «Нагрузки и воздействия»:
То есть «не лежать» снег будет только на крыше с уклоном более 60 градусов. На покрытиях с уклоном меньше 30 градусов лежать будет практически весь выпадающий снег, как если бы крыша была плоской, по крайней мере в расчетах. Да, есть коэффициент сноса и он чуточку уменьшит количество расчетного снега, но его учитывать очень часто просто нельзя по п. 10.9 того же СП.
Для стока воды 20 градусов не нужны. И 15 не нужны. Минимальные уклоны кровли для различных покрытий расписаны в таблице 1 СП 17.13330.2011 «Кровли». Там дается цифра в 12 градусов для покрытия из профнастила.
Конечно, зачастую уклон действительно необходим и диктуется в первую очередь архитектурным решением. Не нужно думать, что в этом случае единственное решение – треугольная ферма.
Возможно, в каких-то случаях придется пойти на компромиссы с архитектором и заказчиком – уменьшить высоту потолка, увеличить общую высоту здания, изменить уклон, поставить дополнительные опоры или изменить характер работы конструкций. Но ведь на то мы и инженеры, чтоб находить рациональные выходы?
