Подключение блока розеток

Правильная организация проводки и точек подключения является своего рода гарантией безаварийной работы электроприборов. Поэтому при малейшей возможности, например, при проведении капитального ремонта, большинство владельцев квартир избавляются от старой алюминиевой сгнившей проводки со старыми розетками, заменяя их более современными блоками с несколькими точками подключения. Но, прежде чем пытаться выполнить замену своими руками, стоит разобраться, как подключить блок розеток так, чтобы нагрузка сразу нескольких потребителей не привела к аварийной ситуации.

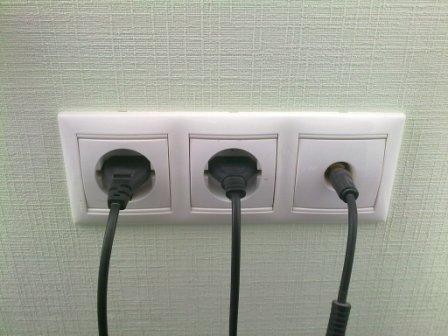

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Последовательность сборки блока

Перед тем как искать способ подключения розеток к сети, нужно выбрать правильное расположение блока согласно ПЭУ. Например, для ванной комнаты точка установки должна быть удалена от источника воды не менее чем на 600 мм. Для обычной жилой комнаты блок должен располагаться на высоте не менее 300 мм над уровнем пола.

Кроме того, потребуется:

• Проштробить в стене канал под укладку электропроводки от распределительной коробки до блока;
• Уложить проводку во влагозащищенную полихлорвиниловую оболочку или гофру;
• Вывести проводку в соединительную коробку в виде готового жгута с маркировкой, позволяющей без прозвонки подключить розетки к автоматическому выключателю вводного щита.

Важно! Если блок розеток устанавливается на кухне и нужен для того, чтобы подключить технику с большим потребляемым током, провода фазы и нуля нужно будет, как и заземления, также подключать по схеме звезды.

Для сборки блока розеток обычно используются готовые наборы, в которые входят комплект готовых подрозетников, накладок, контактных групп и внешней панели. Обычно продаются комплекты на блоки в две, три и пять розеток в одном наборе. В комплект может дополнительно входить выключатель и разъем, позволяющий подключить переноску.

Монтируем подрозетники для блока розеток

Удобнее всего вырезать нишу под блок розеток на этапе укладки черновой штукатурки. С помощью уровня размечаем место под установку блока и направление укладки проводки, которую планируем подключить к розеткам.

Перфоратором вырезаем нишу под подрозетники, на каждую розетку приходится 72 мм ширины и 42 мм глубины. Если планируется установить пять розеток, потребуется вырезать нишу 75 мм высотой и 360 мм длиной.

Сцепляем подрезетники в один блок и устанавливаем его в нишу. Кабель проводки выводим через боковое отверстие в корпусе первого подрозетника. Уложенный блок выравниваем по плоскости стены, вертикали и горизонтали, после чего аккуратно заполняем свободное пространство вокруг корпусов гипсовой шпаклевкой. Избыток гипсовой массы удаляем.

Через три–четыре часа гипс высох, подрозетники очищают от остатков гипса, можно пытаться подключить шлейф и землю.

Если требуется подключить блок на гипсокартонной стене, то потребуется использовать так называемое боковое крепление в виде двух лапок. При вворачивании монтажного винта металлические пластины расходятся и плотно расклинивают подрозетник в нише.

Как правильно подключить заземление и питающие провода

В большинстве случаев проще и удобнее подключить контакты розеток к вводной части электропроводки с помощью готовых отрезков провода, длиной 20 см. Лучше всего подойдет многожильный провод ПВ3 с загильзованными концами. Фазу можно подключить коричневым проводом, массу синим. Заземление розетки можно подключить проводом желтого или желто-зеленого цвета. Многожильный провод намного удобнее и мягче одножильных, его можно легко сложить, согнуть и даже уложить в самых труднодоступных местах подрозетника.

Первым делом необходимо подключить заземление. Перед установкой на контакт заземления каждой розетки необходимо подключить провод определенной длины. Для последнего подрозетника необходимо отрезать кусок в 40 см, для первого — в 15 см, остальные необходимо вымеривать по месту. Все провода заземления нужно подключить в одной точке к «земле» вводного кабеля. Для этого можно использовать разъем «Scotchlok», монтажную колодку, но большинство электриков предпочитают соединить «землю» обычной скруткой, заизолированной термоусадочной трубкой.

После того как провод заземления был протянут через пластиковые подрозетники, пришло время закрепить фазу и ноль на каждой розетке. Процесс сборки начинается с первой контактной группы. На розетке имеется два пластинчатых контакта, к которым нужно подключить отдельно фазовый, отдельно нулевой провод от входного кабеля. На лицевой поверхности корпуса находятся два винта. Заворачивая каждый винт, мы заставляем пластины контакта сближаться и плотно обжимать гильзу. Заворачивать винт нужно с хорошим усилием.

Чтобы передать напряжение на следующую розетку, одновременно с вводными контактами нужно установить по одному транзитному проводнику или по одной перемычке, соединяющей первую группу с последующей. Такими перемычками нужно подключить все контакты блока.

Завершающие операции

После того как удалось правильно подключить все контакты и транзитные перемычки в блоке, нужно аккуратно уложить провода в подрозетники так, чтобы уместился еще и корпус с контактами. Каждую группу вставляем в корпус подрозетника и крепим без затяжки с помощью винтов в гнезда.

Каждую розетку выравнивают по уровню и притягивают винтами. Остается подключить землю, установить накладки и одеть на защелках лицевую панель блока. Если к установленному набору потребуется дополнительно добавить выключатель, то первой розеткой придется пожертвовать, вместо нее установим клавишный прибор. Проводники заземления и нуля не трогаем, а входной контакт и перемычку необходимо перенести на клеммы выключателя.

После сборки остается подключить провода в распределительной коробке. Чаще всего это делается скруткой, но лучше соединить с помощью монтажной колодки. Остается проверить наличие фазы в контакте с помощью индикатора, и можно включать потребителей.

Заключение

Стоит обратить внимание на качество соединения всех проводов, все контакты на транзитных перемычках и вводных жилах электропроводки должны гильзоваться. Только тогда можно надежно закрепить провод на клемме. В противном случае при установке группы в подстаканник контакт выскочит из зажима, и вся работа пойдет насмарку, если вообще не приведет к возникновению короткого замыкания.

Отправить комментарий

Варианты подключения блока розеток: советы специалистов

Это еще одна статья из раздела схемы, в которой мы расскажем, как подключить блок розеток. Многие электрики постоянно задумываются, как подключить блок розеток. Подключить несколько розеток можно с помощью одного кабеля. Здесь нет ничего сложного, и вам необходимо будет выполнить подключение шлейфом. Здесь мы предоставим вашему вниманию варианты подключения блока розеток.

Подключать блок розеток необходимо только в том случае если вы не планируете подключать электроплиту или электрический котел. Теперь мы рассмотрим несколько типовых схем подключения блока розеток с заземлением к сети 220 Вольт.

Варианты подключения блока розеток

Сначала мы решили предоставить вашему вниманию простую схему подключения блока розеток. На фото ниже вы сможете увидеть, как она выглядит.

Как видите, эта схема подключения считается наиболее популярной. Вводный кабель вам необходимо будет подключить в первый подрозетник. Затем вам следует просто выполнить подключение с другими элементами с помощью перемычек. Если вы планируете подключить к своему блоку варочную панель, тогда лучше будет просто воспользоваться схемой подключения розеток в блоке.

Важно знать! Для мощного электроприбора лучше всего вывести отдельную точку подключения, которая будет установлена рядом с блоком. Этот вариант подключения практически ничем не отличается от обычного. Благодаря этому ваша розетка не расплавиться от мощной нагрузки.

Если ваша розетка соединяется с выключателем света, тогда разводка будет немного другой. Вам самостоятельно необходимо будет сделать перемычку для фазы и подключить ее к необходимым клеммам. Схема подключения блока розетки и двойного выключателя будет выглядеть следующим образом:

Если в вашем доме установлен одноклавишный выключатель, тогда вам необходимо будет на выходе к выключателю подключить один провод, а не два. Если вы желаете увидеть процесс монтажа, тогда вам необходимо изучить его наглядно. Если вам будет интересно, тогда можете прочесть про схему подключения одноклавишного проходного выключателя.

Монтаж блока розеток

Когда раствор застынет, тогда вам необходимо будет перейти к подключению блока розеток к сети 220 Вольт. Подключить розетки можно шлейфом только в том случае, если вы не будете подключать мощную технику. Для подключения провода вам необходимо будет отключить электричество на электрическом щитке. Теперь вам необходимо установить специальные перемычки. Если вам необходимо подключить три или четыре розетки, тогда можете воспользоваться схемой, которая расположена ниже:

После того, как вы подключите провода к клеммам, можно будет выполнить установку блоков. Затем вам необходимо просто установить декоративную крышку и зафиксировать розетки.

Мы надеемся, что эти варианты подключения блока розеток пригодятся вам в электромонтажных работах.

Читайте также: схема электропроводки в двухкомнатной квартире.

конструкция, пошаговая инструкция по установке и разновидности

Содержание статьи:

Для удобного размещения бытовой техники и осветительных приборов часто используют блок розеток. Он имеет от 2 до 5 точек электропитания. Установка комплекта не вызывает сложности при наличии у мастера навыков. Справиться с работой сможет даже новичок.

Конструкция розеточного блока

Блок розеток с 5 точками

Полный комплект под монтаж точек электропитания имеет такую конструкцию:

• набор подрозетников;
• сама полимерная панель с расположенными на ней 2-4 розетками.

Размеры одной равны 72х72 мм. Соответственно:

• две точки в ряду — 142 мм;
• три — 212 мм;
• четыре — 284 мм.

Знать эти параметры необходимо, чтобы правильно определить точку установки блока розеток (расстояние от стены или окна). Чаще его размещают в таких местах:

• Кухня. Как правило, точки электропитания устанавливают над рабочей поверхностью в 40 см (минимум) от мойки.
• Гостиная. Чтобы розеток не было видно, их можно убрать за тумбу с телевизором или под барную стойку.
• Ванная комната. Тут всю конструкцию можно расположить за встроенным шкафом. Таким образом точки питания будут скрыты от глаз и влаги дверцами мебели.

Желательно поднимать розетки от пола на уровень 60 см и выше.

Способы подключения

Комбинированный способ подключения розеток

Подключать точки питания к электрокабелю можно двумя способами:

• Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
• Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.

Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Шумные работы желательно выполнять в будний день с 10:00 до 17:00, когда основная масса соседей находится вне дома.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля. Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см. В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

• По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
• При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
• Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

При проведении грязных работ желательно пользоваться респиратором, чтобы защитить дыхательные пути от строительной пыли. Немаловажным является и использование защитных очков.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену. Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены. С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Если между стеной и плитой гипсокартона недостаточно промежутка, придется аккуратно углублять бетон или кирпичную кладку в месте размещения блока.

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. 1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
   2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
   3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
   4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
   5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
   6. Все оголенные участки проводов обматывают изоляционной лентой.
   7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
   8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

На момент шлейфового подключения важно отслеживать полярность контактов. От нулевой клеммы отводят такой же кабель. От фазного проводника — фазный.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Последовательное и параллельное подключение розеток

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Содержание статьи:

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Галерея изображений

Фото из

Кухня — помещение, в котором используются электроприборы, подключаемые как к отдельным, так и к общим силовым линиям

Электрооборудованием, различающимся по мощности, оснащаются ванные комнаты и совмещенные санузлы

Если в последовательно подключенную цепь розеток подключить мощный прибор совместно с другими, электропроводка и розетка перегорит

Маломощные потребители запитываются от силовых точек, подключенных последовательно, один за другим, т.е. по схеме шлейфом

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос силовые точки устраивают по шлейфовой схеме

Стиральную машину, гидромассажную систему ванны джакузи, электронную крышку биде и т.д. запитывают от отдельной силовой линии, проложенной параллельно

Аналогичная схема действует при установке розеток на кухне. Параллельную проводку сооружают для холодильников, СВЧ, мощных кофемашин

Электрические чайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, подключенных последовательно — шлейфом

Кухня — место установки мощных потребителей

Электрооборудование в ванных и санузлах

Перегорание розетки от превышения нагрузки

Подключение розеток шлейфом

Фен как прибор для питания от шлейфовой розетки

Отдельная силовая линия для стиральной машины

Шлейфовая схема установки розеток на кухне

Маломощные кухонные потребители шлейфовых линий

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе .

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до . А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

• открытый – предполагает прокладку проводов на поверхности стены;
• закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.

Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для , например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» – провода с белым оттенком;
• «нуль» – изоляция окрашена в синий цвет;
• «заземление» – оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

Установка электрических розеток своими руками

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.

Содержание статьи:

1. Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

2. Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

3. Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Пример монтажа кабель-канала представлен ниже:

На фото выше кабель-канал открыт Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

4. Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1. Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5. Устанавливаем декоративную панель розетки обратно:

5. Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Детальное видео о подключении блока из пяти розеток:

На этом всё. Надеюсь, статья оказалась для вас полезной.

Один день из работы электрика: соединение розеток гибким проводом

Добрый день, уважаемые читатели!

Казалось бы, что может быть проще установки двух розеток? На фото две розетки монтируются в стену из гипсокартона / ГВЛ с высококачественной звукоизоляцией:

Но, как и в любом деле, здесь есть ньюансы и особенности, особенно если поставить себе задачу сделать действительно качественное соединение.

Традиционно розетки в жилых помещениях подключаются по одной из двух схем — либо каждая последующая розетка подключается параллельно через предыдущую отрезками провода (далее в рамках данной статьи я буду называть такое подключение словом «шлейф»), и каждая группа розеток подключается к последней розетке предыдущей группы через отрезок кабеля.

Либо в пределах группы розетки подключаются «шлейфом», а сами группы разводятся «звездой» из распаечной коробки. Иногда два эти способа комбинируют, но суть остается одна.

Следует сказать, что в нормативах  действительно отсутствуют запреты на данный способ соединения и ввиду малой трудоемкости он весьма рапространен. С другой стороны нельзя умолчать о подгоревших из-за плохого контакта розетках, и даже пожарах, коротких замыканиях в подрозетниках из-за повреждения изоляции жил, «отвалившихся» розетках в шлейфе из-за плохого контакта в одной и т.д.

Ну вот, например (картинка взята с сайта elektrik-kiev.com):

В основном, подобные случаи происходят когда подключением розеток занимаются люди, не являющиеся электромонтажниками, например, когда это делают по совместительству гастарбайеры-универсалы или штукатуры.

Если разводку шлейфом сделал электромонтажник-профессионал, она наверняка будет служить долго и безотказно. И в данной статья я предлагаю рассмотреть как свести вероятность отказа соединений вообще к статистическому минимуму (ибо ничего вообще безотказного не существует).

Кроме того, в ПУЭ указаны требования к защитному заземлению, в том числе и розеток:

1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. (…)  Соединения должны быть защищены от коррозии и механических повреждений.

Наибольшее соответствие этим требованиям обеспечивают неразборные соединения, указанные в ПУЭ-7, одним из которых является опрессовка.

Кроме того, лично у меня нет доверия к шлейфованию защитного заземления по той причине что, например, в случае плохого контакта фазы или нейтрали пользователь тут же это заметит (чайник не работает или розетка искрит) и примет меры, а в случае плохого контакта в жиле защитной земли это останется незамеченным до последнего момента — до того, когда произойдет повреждение изоляции у приборов класса защиты I (грубо говоря, к ним относятся все приборы, имеющие контакт заземления на вилке — чайники, стиральные машины, утюги и т.д.).

В случае плохого или отсутствия контакта в проводе защитной земли, при наличии устройства дифференциальной защиты (ВДТ / АВДТ, в народе УЗО / ДИФ) их срабатывание произойдет лишь тогда когда человек дотронется до корпуса металлического неисправного прибора тем самым устроит через свое тело утечку тока. В случае отсутствия ВДТ / АВДТ такое прикосновение может, к сожалению, закончится трагически.

Таким образом, требования, предъявляемые к качеству соединения жилы защитной земли должны быть выше, чем к фазе и нейтрали. Но и с фазой и нейтрально тоже не все так просто — ток в розетках, соединенных шлейфом, зачастую течек через множество разборных соединений, имеющих сопротивление и являющихся источником потенциальных проблем. И чем дальше розетка от начала шлейфа, тем через большее число соединений течет ток.

У соединений через распаечную коробку тоже есть недостатки — больше расход кабеля, к коробке должен быть доступ, что часто не вписывается в интерьер. Бракоделы вообще замуровывают коробки, что при наличии разборных соединений становится проблемой жильцов если соединение «отваливается».

Становится очевидным, что для обеспечения высокой надежности соединения в шлейфе должны быть неразборными, так же, по возможности должно быть уменьшено количество соединений.

Выполнение этих требований обеспечивает схема, о которой я расскажу в данной статье. Не важно, используются ли распаечные коробки или нет, но в пределах группы розетки подключаются следующим образом:

1. Если от этой группы питается еще одна группа розеток, то приходящий и отходящий кабель оба приходят в первый подрозетник (а не первый и последний как принято при шлейфовании), где соединяются неразборным соединением (я использую оперссовку) с отводами «звездой» на розетки группы. Таким образом, обеспечивается минимально возможное количество соединений до питания следующей группы, и даже отключение всех розеток в данной группе никак не повлияет на питание следующей группы.

2. Разводка «звездой» внутри группы так же обеспечивает минимум контактных соединений. И это неразборные соединения, обладающие высокой надежностью и малым сопротивлением.

3. Если розеток в группе много (например, 5), то «звезда» разделяется на несколько, соединенных неразборным соединением — по 3-4 соединения в каждой.

Таким образом, обеспечивается высочайшая надежность и безопасность соединений.

Итак, начинаем с зачистки жил.

Затем при помощи плоскогубцев на провода одевается гильза (на фото изображены соединительные гильзы Klauke). Плоскогубцы позволяют легко затолкнуть жилы в гильзу вплоть до начала изоляции, руками это удается сделать только если гильза набита неплотно (тогда ее надо добивать дополнительными жилами до плотной набивки):

Далее гильза опрессовывается:

Результатом является высококачественное неразборное соединение:

Качество опрессовки контролируется визуально (каждая жила должна чуть-чуть выступать из гильзы) и подергиванием жил. Далее производится изоляция и соединений сначала высококачественной изолентой фирмы 3M, затем — термоусадочной трубкой с клеевым слоем. Изолента даже больше нужна для того чтобы зафиксировать жилы вместе для того чтобы трубка села максимально плотно.

После нагрева и усадки трубок производится склеивание трубки по переднему краю путем сжатия плоскогубцами. Клей, содержащийся на внутренней стенке трубки, расплавляется и заполняет все щели внутри, обеспечивая высокое качество изоляции.

Далее излишки трубки срезаются ножницами электрика (невероятно удобный инструмент для резки гофры, изоленты, термоусадочных трубок, вырезания дырок в подрозетниках, резки проводов  и т.д.):

Вот результат:

Далее все заботливо укладывается в подрозетник. Очевидно, что для подобных методов хотя бы один подрозетник должен быть глубоким (60 мм). Здесь стандартные подрозетники (глубино 45 мм), а дополнительную глубину обеспечивает лист ГВЛ и лист ГКЛ.

В итоге получается акууратное соединение:

Да, запасная длина жил закладывается такой чтобы неразборное соединение можно было при необходимости переделать хотя бы еще 2-3 раза.

Как видно на фото, для того чтобы разводка в подрозетниках была практичной, удобной для монтажа и демонтажа розеток, а так же выглядела эстетично, внутри подрозетников применен многожильный провод ПуГВ.

Согласно п. 3 ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров (введен вместо ГОСТ 22483–77):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

Таким образом, многожильный гибкий провод ПуГВ (класс гибкости 5 по ГОСТ 22483-2012, далее -многожильный провод) можно использовать для стационарного соединения розеток внутри подрозетников (он так же используется в распределительных щитах).

Кабели же от щита, распаечной коробки, между группами и т.д. в любом случае будут моножильными так как среди кабелей, предназначенных для передачи и  распределения электрической энергии в стационарных электроустановках кабели имеют гласс гибкости жил 1 (в пределах сечений, применяемых для внутриквартирной разводки).

То есть все равно те, кто делает разводку по квартире проводом ПВС — халтурщики так как ПВС не предназначен для этих целей, не соответствует требованиям ГОСТ 31565-2012 (Кабельные изделия. Требования пожарной безопасности) для жилых помещениях и обладает сроком службы всего 5 лет.

Кроме того, в случае использования многожильного провода требуется его оконцевание наконечниками штыревыми, а так же возникает следующая проблема. Многожильный провод при одинаковом сечении существенно толще, чем моножильный за счет того что он состоит из множества проволочек. Дополнительное увеличение сечения дает корпус наконечника. Таким образом, может возникнуть ситуация когда оконцованный гибкий провод с трудом влезает в розетку, чо актуально для самозажимных механизмов (с винтовыми такого обычно не наблюдается, но у них есть более существенные недостатки).

То есть надо индивидуально рассматривать эту ситуацию в случае с каждой серией розеток.

Например, для типового сечения жил розеточных линий 2.5 квадрата, ПуГВ, оконцованный НШВ или НШВИ влезает в самозажимные клеммы розеток Legrand Valena, но вот вытащить жилу штатными средствами из розетки не представляется возможным.

В таком случае (а такой случай как раз имел место на данном объекте) единственный выход — использовать провод меньшего сечения, то есть 1.5 мм2.

Некоторые читатели возмутятся — как же так, на розетки все говорят ставить автомат 16 ампер и кабель 2.5 квадрата, полторашка только на свет. Это действительно так, и я сам поддерживаю тот лозунг — таким образом мы перестраховываемся и защищаем посетителей раздела электрика, не являющихся специалистами, от халтурщиков.

Но электрик в первую очередь должен быть инженером и, как следствие, уметь считать и знать границы допустимости того или иного решения. Дело в том, что автомат на 16 ампер полноценно защищает жилы 1.5 квадрата, но с некоторыми оговорками.

Согласно ПУЭ-7:

Для длительно допустимого тока ПуГВ в подрозетнике следует смотреть колонку для «двух одножильных» (согласно ПУЭ, PE не учитывается) и он составляет 19 ампер. Минимальный ток срабатывания бытового автомата составляет 16*1,13 = 18,08 ампер, что меньше указанного в таблице тока.

А вот кабель в стене рассчитывается уже по колонке «для одного двухжильного» и его допустимый длительный ток меньше порогового тока срабатывания автомата. Кроме того, следует учитывать что кабель в стене «работает» в более неблагоприятных условиях, а так же его невозможно заменить. Плюс сечение таких кабелей часто бывает занижено.

Отсюда и следует то правило что его сечение питающего кабеля должно быть 2.5 квадрата, а вот внутри подрозетников можно сделать разводку ПуГВ 1.5 квадрата.

Итак, продолжим. Зачистка жил осуществляется другим стриппером. Так быстрее, не нужно настраивать глубину зачистки — один стриппер настроен на глубину зачистки под опрессовку, второй — под НШВИ.

Далее одеваются НШВИ и обжимаются:

На форуме звучали советы обжимать НШВ (то есть без «юбки»). но не советую этого делать (лучше немного подрезать «юбку» у НШВ). Вот почему:

Вот результат:

И первая подключенная розетка:

Спасибо за внимание.

Как установить блок розеток. Инструкция от А до Я / Статьи и обзоры / Элек.ру

Большое количество потребителей в современных квартирах требуют большого количества розеток. Например, для включения телевизора, ТВ-приставки, караоке, разных проигрывателей и т.д. в одном месте необходимо минимум 3-4 силовых розетки.

Использовать удлинители, которые занимают место и постоянно мешаются их провода, уже никто не хочет. Поэтому во время планирования и разработки схемы электроснабжения своей квартиры или дома, учитывайте данный момент и сразу закладывайте в нужных местах блоки розеток, которые состоят из нескольких точек. Где это может понадобиться? Это над рабочей поверхностью кухни, у рабочего или компьютерного стола, возле мультимедийной аппаратуры и т.д. Во всех подобных местах нужно делать блоки розеток. Это сделает эксплуатацию домашней техники очень удобной и избавит от лишних проводов, лежащих на полу.

Под блоком розетки понимается несколько одиночных розеток объединенных в одно целое. Он может состоять из 2-6 мест. На большее количество просто не сможете найти общую рамку. Если такого количества не хватает, то нужно тогда делать два блока розеток. Ниже расскажу, как это все можно организовать самому, т.е. как установить. Это будет выглядеть как инструкция от А до Я. Сразу отмечу, что в ней не будет 33-х пунктов согласно количества букв в нашем алфавите. Если мы до буквы «Я» не дойдем, то сильно не расстраивайтесь)))

Итак, вот сама инструкция:

а) Бытовые розетки бывают двух видов монтажа — наружного и внутреннего. В квартирах наружные розетки редко кто используют, так как они сильно выделяются и торчат. Своим присутствием они не придают красоты интерьеру дома. Поэтому их в данной инструкции не будем рассматривать. Розетки внутреннего монтажа являются самыми популярными, так как их механизмы прячутся внутрь стен. Понятно, что на первом этапе нужно выбрать способ монтажа розеток.

б) Начинать все работы необходимо с разметки. На нужной высоте рисуется по уровню горизонтальная линия. Далее ставим на ней точку в месте центра первой розетки. Для разметки можно использовать простой карандаш или любой маркер. Затем нужно указать центр следующей розетки. Как его найти? Тут все просто. Запомните, что между центрами соседних розеток расстояние составляет 71 мм. Поэтому от первой точки отмеряете 71 мм и ставите вторую точку. Их количество будет равно количеству одиночных розеток во всем блоке.

в) Теперь нам нужен перфоратор и сверло или бур диметром 6 мм в зависимости от материала стен. Далее сверлим очень аккуратно и точно по центрам указанных точек. Если бур во время сверления уйдет в какую-либо сторону на несколько миллиметров, то розетки у вас будут не по уровню, а одна выше другой. Этого допустить нельзя, так как потом не встанет общая рамка на несколько постов.

г) После того как готовы отверстия в центрах розеток нам понадобится коронка диаметром 68 мм для высверливания отверстий, в которые будут устанавливаться подрозетники. Так как материал стен может быть разным, то везде нужно выбирать соответствующие коронки. По бетону можно использовать ударные модели или алмазные. Первые более дешевые и доступные, а вторые дорогие. Если вы купили ударную коронку, то ей высверливать нужно в режиме перфоратора. Если у вас алмазная коронка или металлическая по гипсокартону, то ими работают в режиме дрели, то есть без удара. Стандартная глубина подрозетников составляет 45 мм. Поэтому на такую глубину нужно высверливать круглые отверстия в стене. После того, как прошлись коронкой по всем точкам, необходимо перфоратором и зубилом в режиме отбойного молотка выдолбить все высверленные внутренности. Также нужно снести центры перегородок между соседними отверстиями.

д) Далее нужно определиться откуда и с какой стороны к розеткам будет подходить кабель. Он может спускаться сверху с потолка или подниматься снизу от пола. Заводить его нужно в крайний подрозетник, так как от него шлейфом друг за другом будут соединяться соседние розетки. В месте подвода кабеля к розетке в стене зубилом нужно выдолбить углубление, т.е. организовать ему свободное место рядом с круглым высверленным отверстием.

е) Берем сами подрозетники диаметром 68 мм. Их нужно покупать одной фирмы и с одинаковыми размерами. У некоторых производителей, например, у Hegel, у подрозетников есть специальные «уши» по бокам.

С их помощью они собираются в один блок. А у других может не быть этих «ушей» и для соединения подрозетников в один блок нужно будет докупать специальные соединители. Этот момент обязательно учитывайте во время их покупки. Итак, соединили между собой несколько штук и готовый блок поставили на место. Далее нужно проверить, что он входит в стену полностью, что он стоит по уровню и не перекошен.

ж) На следующем шаге нужно закрепить блок из подрозетников в стене. Для этого берется гипс, разводится до нужной консистенции, смачивается водой высверленные отверстия, в них накладывается гипс и размазывается по стенкам. Затем берутся собранные подрозетники и сажаются на свое законное место. При этом нужно следить, чтобы они полностью зашли в стену и встали по уровню. При этом стоит кабель сразу завести внутрь и зафиксировать его гипсом. Дальше ждем, когда все полностью высохнет.

з) На этом этапе делаем перерыв и даем поработать отделочникам. Они штукатурят стены, кладут плитку, клеят обои и т.д. Установка самих розеток относится уже к чистовому этапу. Их рамки ставятся поверх обоев.

и) Приходим после отделочников и первым делом полностью очищаем все подрозетники. В них может попасть пыль, штукатурка и другой строительный мусор.

к) Разделываем и зачищаем приходящий кабель. Длину жил можно оставить где-то 10-12 см. Больше не нужно, иначе их сложно будет уместить в подрозетниках за розетками. Заранее готовим перемычки из жил кабеля аналогичного сечения. Длина перемычек должна быть 15-20 см. При необходимости лишнее можно будет откусить.

л) Берем первую розетку и подключаем к ней все приходящие жилы и уходящие перемычки на соседнюю розетку. Этот способ соединения называется подключение шлейфом, то есть последовательным. На каждом контакте розетки есть два отверстия. Одно для приходящей жилы, а другое для уходящей на соседнюю розетку. Так можно подключать их и все будет работать долго и исправно. Главное при зачистке кабеля не повредить медные жилы, иначе они могут со временем переломиться. Поэтому для этих работ стоит использовать специальные съемники изоляции.

м) После подключения кабеля к первой розетке ее нужно зафиксировать в подрозетнике строго по уровню. Она крепится с помощью маленьких саморезов, которые идут с самими подрозетниками. Еще в каждой розетке по бокам есть специальные распорки. Можно ее закрепить с помощью данных распорок. Когда первая розетка установлена на свое место, то переходим к подключению следующей розетки. Далее поступаем аналогичным способом, который описан в пунктах нашей инструкции з) и и).

н) Когда установлены все розетки на свои места и выровнены по уровню берем внешнюю рамку и крепим ее сверху. Она может крепиться с помощью специальных защелок путем нажатия на рамку сверху. А может крепиться с помощью установки на место лицевых панелей самих розеток.

о) После завершения всех монтажных работ включаем автоматический выключатель и проверяем любым электроприбором работу смонтированного блока розеток.

Источник: Компания «Уралэнерго».

javascript — socket.io / параметры подключения

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

.

Как подключить все сокеты к Socket.io

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

.Сокет

— сетевой интерфейс низкого уровня — документация Python 3.8.5

Исходный код: Lib / socket.py

---

Этот модуль обеспечивает доступ к интерфейсу BSD socket . Он доступен на все современные системы Unix, Windows, MacOS и, возможно, дополнительные платформы.

Примечание

Некоторое поведение может зависеть от платформы, так как звонки выполняются в операционную API системных сокетов.

Интерфейс Python представляет собой прямую транслитерацию системы Unix. вызов и интерфейс библиотеки для сокетов в объектно-ориентированном стиле Python: Функция socket () возвращает объект сокета , методы которого реализуют различные системные вызовы сокетов.Типы параметров несколько выше, чем в интерфейсе C: как с операциями read () и write () на Python файлы, распределение буфера при операциях приема выполняется автоматически, а длина буфера неявно используется в операциях отправки.

См. Также

Модуль socketserver

Классы, упрощающие запись сетевых серверов.

Module ssl

Оболочка TLS / SSL для объектов сокета.

Семейства розеток

В зависимости от системы и вариантов сборки, различные семейства сокетов поддерживаются этим модулем.

Формат адреса, требуемый конкретным объектом сокета, автоматически выбрано на основе семейства адресов, указанного, когда объект сокета был создан. Адреса сокетов представлены следующим образом:

• Адрес сокета AF_UNIX , привязанного к узлу файловой системы. представлен в виде строки с использованием кодировки файловой системы и 'surrogateescape' обработчик ошибок (см. PEP 383 ).Адрес в Абстрактное пространство имен Linux возвращается как байтовый объект с начальный нулевой байт; обратите внимание, что сокеты в этом пространстве имен могут взаимодействовать с обычными сокетами файловой системы, поэтому программы, предназначенные для при запуске в Linux может потребоваться иметь дело с обоими типами адресов. Строка или байтовый объект может использоваться для любого типа адреса, когда передавая это как аргумент.

  Изменено в версии 3.3: Ранее предполагалось, что пути сокетов AF_UNIX используют UTF-8 кодирование.

• Пара (хост, порт) используется для семейства адресов AF_INET , где host — это строка, представляющая либо имя хоста в Интернет-домене запись типа 'daring.cwi.nl' или адрес IPv4, например '100.50.200.5' , и порт — целое число.

  • Для адресов IPv4 вместо хоста принимаются две специальные формы адрес: '' представляет INADDR_ANY , который используется для привязки ко всем интерфейсов, а строка '' представляет ИНАДДР_БРОАДКАСТ .Такое поведение несовместимо с IPv6, поэтому вы можете захотеть избежать этого, если намерены поддерживать IPv6 с помощью своего Программы Python.

• Для семейства адресов AF_INET6 , четыре кортежа (хост, порт, flowinfo, scopeid) , где flowinfo и scopeid представляют sin6_flowinfo и sin6_scope_id членов в struct sockaddr_in6 в C. Для socket методы модуля, flowinfo и scopeid могут быть опущены только для Обратная совместимость.Обратите внимание, однако, что пропуск scopeid может вызвать проблемы. в манипулировании адресами IPv6 с ограниченным объемом.

  Изменено в версии 3.7: Для многоадресных адресов (с scopeid значимым) адрес может не содержать % scope (или id зоны ) часть. Эта информация является излишней и может безопасно опустить (рекомендуется).

• AF_NETLINK сокеты представлены парами (pid, groups) .

• Поддержка TIPC только для Linux доступна с использованием AF_TIPC адрес семьи.TIPC — это открытый сетевой протокол, не основанный на IP, разработанный для использования в кластерных компьютерных средах. Адреса представлены кортеж, а поля зависят от типа адреса. Общая форма кортежа (addr_type, v1, v2, v3 [, scope]) , где:

  • addr_type является одним из TIPC_ADDR_NAMESEQ , TIPC_ADDR_NAME , или TIPC_ADDR_ID .

  • область действия является одним из TIPC_ZONE_SCOPE , TIPC_CLUSTER_SCOPE и ТИПС_НОД_СКОПЕ .

  • Если addr_type — это TIPC_ADDR_NAME , то v1 — это тип сервера, v2 — это идентификатор порта, а v3 должно быть 0.

    Если addr_type — TIPC_ADDR_NAMESEQ , тогда v1 — это тип сервера, v2 — это нижний номер порта, а v3 — это верхний номер порта.

    Если addr_type — TIPC_ADDR_ID , то v1 — это узел, v2 — это ссылка, а v3 должно быть установлено на 0.

• Кортеж (интерфейс,) используется для семейства адресов AF_CAN , где interface — строка, представляющая имя сетевого интерфейса, например 'can0' . Имя сетевого интерфейса '' может использоваться для приема пакетов. со всех сетевых интерфейсов этого семейства.

  • Протокол CAN_ISOTP требует кортежа (интерфейс, rx_addr, tx_addr) где оба дополнительных параметра представляют собой длинное целое число без знака, которое представляет собой Идентификатор CAN (стандартный или расширенный).

• Строка или кортеж (id, unit) используется для SYSPROTO_CONTROL протокол семейства PF_SYSTEM . Строка — это имя управление ядром с использованием динамически назначаемого идентификатора. Кортеж можно использовать, если ID и номер единицы управления ядром известны или если зарегистрированный идентификатор используемый.

• AF_BLUETOOTH поддерживает следующие протоколы и адреса форматы:

  • BTPROTO_L2CAP принимает (bdaddr, psm) , где bdaddr — адрес Bluetooth в виде строки, а psm — целое число.

  • BTPROTO_RFCOMM принимает (bdaddr, канал) , где bdaddr — это адрес Bluetooth в виде строки, а канал , — целое число.

  • BTPROTO_HCI принимает (device_id,) , где device_id целое число или строка с адресом Bluetooth интерфейс. (Это зависит от вашей ОС; NetBSD и DragonFlyBSD ожидают адрес Bluetooth, в то время как все остальное ожидает целое число.)

    Изменено в версии 3.2: добавлена ​​поддержка NetBSD и DragonFlyBSD.

  • BTPROTO_SCO принимает bdaddr , где bdaddr — это байт объект, содержащий адрес Bluetooth в строковый формат. (например, b'12: 23: 34: 45: 56: 67 ') Этот протокол не поддерживается FreeBSD.

• AF_ALG — это интерфейс ядра для сокета только для Linux. криптография. Сокет алгоритма настроен с кортежем от двух до четырех элементы (тип, имя [, feat [, маска]]) , где:

.

17,2. socket — низкоуровневый сетевой интерфейс — документация Python 2.7.18

Этот модуль обеспечивает доступ к интерфейсу BSD socket . Он доступен на все современные системы Unix, Windows, Mac OS X, BeOS, OS / 2 и, возможно, дополнительные платформы.

Примечание

Некоторое поведение может зависеть от платформы, так как звонки выполняются в операционную API системных сокетов.

Введение в программирование сокетов (на C) см. В следующих статьях: Вводный 4.Учебное пособие по межпроцессному взаимодействию 3BSD, Стюарт Сечрест и Расширенное руководство по межпроцессному взаимодействию 4.3BSD, Сэмюэл Дж. Леффлер и др. al, оба в Руководстве программиста UNIX, Дополнительные документы 1 (разделы PS1: 7 и PS1: 8). Справочные материалы по конкретной платформе для различных системные вызовы, связанные с сокетами, также являются ценным источником информации о детали семантики сокета. Для Unix см. Справочные страницы; для Windows, см. спецификацию WinSock (или Winsock 2).Для API, поддерживающих IPv6, читатели могут хочу сослаться на RFC 3493 под названием «Расширения базового интерфейса сокетов для IPv6».

Интерфейс Python представляет собой прямую транслитерацию системы Unix. вызов и интерфейс библиотеки для сокетов в объектно-ориентированном стиле Python: Функция socket () возвращает объект сокета , методы которого реализуют различные системные вызовы сокетов. Типы параметров несколько выше, чем в интерфейсе C: как с операциями read () и write () на Python файлы, распределение буфера при операциях приема выполняется автоматически, а длина буфера неявно используется в операциях отправки.

Адреса сокетов представлены следующим образом: одна строка используется для AF_UNIX семейство адресов. Пара (хост, порт) используется для AF_INET Семейство адресов , где host — строка, представляющая либо имя хоста в нотации домена Интернет, например 'daring.cwi.nl' или адрес IPv4 например, '100.50.200.5' и порт является целым числом. Для AF_INET6 семейство адресов, четыре кортежа (хост, порт, flowinfo, scopeid) , где flowinfo и scopeid представляет sin6_flowinfo и sin6_scope_id член в struct sockaddr_in6 в C.Для socket методы модуля, flowinfo и scopeid могут быть опущены только для Обратная совместимость. Учтите, однако, что пропуск scopeid может вызвать проблемы. в манипулировании адресами IPv6 с ограниченным объемом. Другие семейства адресов в настоящее время не поддерживается. Формат адреса, требуемый конкретным объектом сокета, следующий: автоматически выбирается на основе семейства адресов, указанного, когда сокет объект был создан.

Для адресов IPv4 вместо адреса хоста принимаются две специальные формы: пустая строка представляет INADDR_ANY , а строка '' представляет INADDR_BROADCAST .Поведение не доступен для IPv6 для обратной совместимости, поэтому вы можете избежать это, если вы собираетесь поддерживать IPv6 в своих программах Python.

Если вы используете имя хоста в части host адреса сокета IPv4 / v6, программа может показывать недетерминированное поведение, поскольку Python использует первый адрес вернулся из разрешения DNS. Адрес сокета будет разрешен по-разному в фактический адрес IPv4 / v6, в зависимости от результатов DNS разрешение и / или конфигурация хоста.Для детерминированного поведения используйте числовой адрес в части хоста .

Новое в версии 2.5: сокеты AF_NETLINK представлены парами pid, группами .

Новое в версии 2.6: поддержка TIPC только для Linux также доступна при использовании AF_TIPC адрес семьи. TIPC — это открытый сетевой протокол, не основанный на IP, разработанный для использования в кластерных компьютерных средах. Адреса представлены кортеж, а поля зависят от типа адреса.Общая форма кортежа (addr_type, v1, v2, v3 [, scope]) , где:

• addr_type является одним из TIPC_ADDR_NAMESEQ , TIPC_ADDR_NAME , или TIPC_ADDR_ID .

• область является одним из TIPC_ZONE_SCOPE , TIPC_CLUSTER_SCOPE , и TIPC_NODE_SCOPE .

• Если addr_type — это TIPC_ADDR_NAME , то v1 — это тип сервера, v2 — это идентификатор порта, а v3 должен быть 0.

  Если addr_type — это TIPC_ADDR_NAMESEQ , то v1 — это тип сервера, v2 — это нижний номер порта, а v3 — это верхний номер порта.

  Если addr_type — это TIPC_ADDR_ID , то v1 — это узел, v2 — это ссылка, а v3 должно быть установлено на 0.

Все ошибки вызывают исключения. Обычные исключения для недопустимых типов аргументов и условия нехватки памяти могут быть повышены; ошибки, связанные с сокетом или адресом семантика вызывает ошибку socket.ошибка .

Неблокирующий режим поддерживается с помощью setblocking () . А обобщение этого на основе тайм-аутов поддерживается через settimeout () .

Модуль socket экспортирует следующие константы и функции:

исключение сокет. ошибка

Это исключение возникает для ошибок, связанных с сокетом. Сопутствующая стоимость составляет либо строка, указывающая, что пошло не так, либо пара (errno, string) представляет ошибку, возвращаемую системным вызовом, аналогично значению сопровождающий os.ошибка . См. Модуль errno , который содержит имена для кодов ошибок, определенных базовой операционной системой.

исключение сокет. Геррор

Это исключение возникает для ошибок, связанных с адресом, т. Е. Для функций, которые используют h_errno в C API, включая gethostbyname_ex () и gethostbyaddr () .

Сопутствующее значение — пара (h_errno, строка) , представляющая ошибку возвращается вызовом библиотеки. строка представляет собой описание h_errno , как возвращается функцией hstrerror () C.

исключение сокет. гайеррор

Это исключение возникает для ошибок, связанных с адресом, для getaddrinfo () и getnameinfo () . Сопутствующее значение — пара (ошибка, строка) представляет ошибку, возвращенную вызовом библиотеки. строка представляет Описание ошибки , возвращенной функцией C. gai_strerror () C.В Ошибка Значение будет соответствовать одной из констант EAI_ * , определенных в этом модуль.

исключение сокет. таймаут

Это исключение возникает, когда тайм-аут происходит на сокете, который таймауты, разрешенные предыдущим вызовом settimeout () . Сопутствующее значение это строка, значение которой в настоящее время всегда «истекло время ожидания».

розетка. AF_UNIX

розетка. AF_INET

розетка. AF_INET6

Эти константы представляют семейства адресов (и протоколов), используемые для первый аргумент сокета ()

.
