Окна мансардные как установить – Как установить мансардное окно – советы по самостоятельному ремонту от Леруа Мерлен в Архангельске

инструкция по установке своими руками

В доме не бывает лишних метров: так гласит золотое правило науки дизайна интерьера. Каждый день появляются новые идеи, как буквально из ничего оборудовать личный кабинет, гардеробную, оранжерею или бар. И в этом плане наиболее ценное, просторное и уютное дополнительное пространство – мансарда.

Причем в жилой реально перевоплотить почти любой чердак, а проблему недостатка света и воздуха легко решит качественный монтаж мансардного окна на фронтонные стены или скаты. И не важно, какое именно место вы выбрали для этого элемента и как много окон хотите установить – для крыши такая «операция» совершенно безопасна, если учитывать все рекомендации специалистов и обеспечить надежную гидроизоляцию рам.

Давайте изучим все правила, которые касаются этого процесса.

Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным. А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.

Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.

Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):

Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:

И, наконец, чем окон больше, тем светлее, что вполне логично. Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:

Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.

В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.

На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.

Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:

Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Вот схема расположения дополнительных брусков для установки окна:

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если окно уже шага стропил

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Если окно шире шага стропил

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Нестандартные варианты установки

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше. Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.

Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода  атмосферных осадков.

Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.

Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:

Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:

Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.

Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.

Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:

Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли. Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.

А снаружи полотна гидроизоляции заводят под кровельное покрытие:

Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!

А что вы решили обустраивать под крышей, и какое именно окно планируете ставить?

монтаж мансардного окна своими руками

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности. Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно. Итак, как установить мансардное окно?

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

• маркизет или рольставни для наружного затемнения;
• оклад для защиты от негативных атмосферных воздействий;
• само окно – замкнутая герметичная система;
• гидроизоляционный уплотнитель;
• внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

• подготовка проема;
• установка рамы;
• тепло- и гидроизоляция;
• подготовка дренажной системы;
• монтаж деталей оклада;
• установка стеклопакета;
• внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

• шуруповерт и саморезы;
• рейки и брусы из дерева;
• уровень;
• гвозди;
• материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы. Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем.

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах.

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Особенности утепления мансардного окна

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.

Для теплоизоляции мансардного окна лучше всего использовать каменную вату

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.

Как установить мансардное окно своими руками: видео-инструкции

В этой статье мы подробно разберем, как установить мансардное окно своими руками. Эта операция потребует соблюдения всех рекомендаций и максимальной точности. Даже малейшие огрехи недопустимы!

Что это такое — мансардные окна

Конструкция мансардных окон имеет ряд особенностей. Этот элемент эксплуатируется в особых условиях, ведь на него будут довлеть атмосферные осадки (дождь, снег, град). Это требует полного отсутствия щелей и швов, а также высокую прочность. Наклонное расположение оказывает на рамы внушительную нагрузку.

Практически все производители мансардных окон используют соответствующее сверхпрочное стекло. Оно спокойно выдерживает большие нагрузки. Обычное может просто лопнуть при выпадении обильного снегопада или града.

Важно! Обязательно поинтересуйтесь у производителя об уровне прочности стеклопакета — внутри него должен быть инертный газ.

Состоит данная конструкция из створок, рамы и особой фурнитуры. Обязательно наличие гидро- и пароизоляционного фартука. Этот элемент позволяет избегать протечек. Наличие дополнительной теплоизоляции обязательно для сурового российского климата.

Стоимость мансардного окна зависит от нескольких факторов:

• Толщина стеклопакета.
• Материалы профиля.
• Тип конструкции (об этом поговорим позже).
• Популярность бренда. За продукцию признанных производителей придется немного переплатить.
• Наличие дополнительных элементов (рольшторы, рольставни и т.д.).

Все известные классификации

По типу используемых материалов

Существует три варианта:

• Деревянные. Несмотря на появление более совершенных и практичных материалов, древесина до сих пор пользуется широкой популярностью. Главный её плюс — экологическая чистота и более привлекательный внешний вид. К минусам можно отнести низкий эксплуатационный период (из-за перепадов температур и повышенной влажности, они рассыхаются) и пожароопасность.

Совет: древесину следует обрабатывать антисептиками и защитными составами — это продлит ей жизнь в несколько раз.

• Пластиковые. Самый распространенный сегодня вариант. Плюсы ПВХ известны всем — практичность, стойкость к внешним факторам, доступность и т.д. Для них характерен лишь один серьезный недостаток — слишком сильная герметичность, из-за которой в зимнее время осложняется процесс проветривания (отсутствует естественная вентиляция).
• Алюминиевые. Они обладают лучшими техническими характеристиками. При этом их цена значительно выше. Пока данный материал не получил широкого признания, во многом из-за высокой себестоимости технологии.

По конструктивным особенностям

• Надставки — верхние элементы проема, которые создают декоративные очертания. Могут иметь нестандартную форму (треугольные, полукруглые и т.д.).
• Дополнительные нижние элементы. Их применяют в тех случаях, когда высота помещения мала, а одного проема недостаточно для нормального освещения.
• Световой туннель. Он не контактирует с мансардой — от него идет светоотражающий туннель в помещение, а в нем фиксируют плафон, который рассеивает свет. Чаще всего его используют на небольших чердаках.
• Балконные элементы. Дополнение, которое обеспечивает выход на балкон. Их часто применяют, при сильном уклоне крыши.
• Карнизные элементы. Их устанавливают вертикально под главным мансардным окном. Необходимость в них возникает, когда пристенок слишком высокий.

По расположению осей открывания

Устройство мансардных окон бывает различным — отличается методика открывания. Выделяют следующие разновидности, относительно расположения оси:

• Центральная. Наиболее популярный вариант, так как данная конструкция позволяет прокручивать створки во все стороны.
• Приподнятая. Их используют в районе верхних границ проема.
• Комбинированная — верхняя ось открывается только наружу, а центральная часть может быть повернута (например, для организации чистки).
• Боковая — это люки.
• Нижняя (балконная).

Есть еще одна разновидность, которую нельзя отнести к какой-либо из категорий — так называемые «умные окна». Это система, в которой створки открываются с помощью пульта Д/У. Используют такие конструкции, как правило, в двух случаях: если высота помещения слишком велика, либо по эстетическим соображениям.

Основной фронт работ

Если вы желаете произвести установку самостоятельно, то наша инструкция по монтажу мансардных окон поможет вам. Рассмотрим все поэтапно.

Теоретический аспект — выбираем расположение

На первом этапе запомните несколько простых рекомендаций:

• Идеальный вариант, если установка не затронет стропила и они останутся без изменений. При планировании нужно стремиться к этому.
• Размер проема должен быть не меньше 10% от площади помещения — только в таком случае будет обеспечиваться благоприятное освещение в любое время года.
• Ширина проема должна быть меньше на 5-7 см, чем шаг между стропилами. Если они у вас расположены слишком часто, можно сделать, например, два маленьких окна рядом друг с другом.
• Высоту расположения лучше выбирать от угла ската. Чем круче крыша, тем ниже должен располагаться проем. Рекомендуемая высота90-120 см от пола.

Правила организации проема

Установка мансардных окон начинается с подготовки проема. В данном случае есть несколько правил, которые необходимо соблюсти:

• Между проемом и рамой впоследствии мы постелем утеплитель. Поэтому по всему периметру оставляем припуск в несколько сантиметров (зависит от выбранного теплоизоляционного материала).
• Между кровлей и нижней линией рам оставляем технологический зазор (в пределах 10 см).
• Между кровлей и верхним брусом оставляем зазор 4-8 см. Это нужно для того чтобы предотвратить перекос конструкции в результате усадки древесины.
• Рамы монтируются обязательно к стропилам, а не к обрешетке! Также организовываются горизонтальные рейки из бруса, который набивается на стропила.

Руководствуясь этими правилами, вы должны вырезать проем (лучше воспользоваться бензопилой). Эта процедура довольно проста. Однако если у вас уже установлен кровельный материал и сделана внутренняя отделка, то это будет гораздо сложнее. Вы должны знать внутреннее расположение стропил. Идеально, если у вас под рукой имеется схема.

Помните, что кровельный материал и стропила пилятся разными инструментами. Деревянные элементы пилим простой пилой, а шифер или профлист болгаркой со специальной насадкой. Если у вас нет соответствующих инструментов, либо вам неведомо расположение стропил, лучше пригласить специалиста, который организует вам проем. В противном случае вы рискуете нанести серьезный ущерб крыше.

Если потолок мансарды отделан панелями или подобным материалом, то их можно предварительно демонтировать. Это позволит узнать расположение стропил, а также облегчит нам жизнь. Обратно панели монтируем только по завершению работ — в таком случае вы их не повредите.

Специфика организации коробки

Мансардное окно своими руками сделать не так сложно, как может показаться на первый взгляд. Главное — постоянно проверять точность и правильность установки. Уровень (в идеале лазерный), рулетка и отвес должны стать вашими лучшими друзьями на всех этапах работы.

Итак, вы вырезали проем соответствующего размера, следуя представленным выше рекомендациям. Далее вам потребуется создать коробку — элемент, за счет которого будет держаться наша конструкция.

• Устанавливаем снизу временную опору — в её качестве может послужить любой брусок. Низ окна должен быть выставлен строго горизонтально, поэтому воспользуйтесь строительным уровнем. Даже перекос в 1 мм подставит под угрозу успех всей операции.
• Закрепляем нижний часть коробки на шурупы. Затем фиксируем верхний угол.

Важно! Не заворачивайте шурупы до упора, чтобы можно было в случае необходимости произвести регулировку.

• Итак, мы временно зафиксировали коробку и теперь нужно произвести её регулировку. По всему периметру оцените расстояние до кровли, а также горизонтальность (вертикальность) при помощи уровня или отвеса. Зазор должен быть одинаковым со всех сторон. Для регулировки используем специальные пластиковые клинья
• Еще раз проверив правильность фиксации, устанавливаем теплоизоляцию — закладываем её в зазор между коробкой и кровлей, не оставляя даже малейших щелей! Помните, что на конструкцию будет оказываться колоссальная нагрузка, поэтому не допустимы даже минимальные погрешности и зазоры.
• Изоляционный материал должен на несколько сантиметров перекрывать окно — это обеспечит дополнительную защиту от ветра и влаги. Поэтому подрезаем его с запасом.

Как правильно вставить оклад

Оклад — это конструкция, которая соединяет окно с рамой. Она же создает максимальную герметичность и прочность. Устанавливается она в такой последовательности:

• Сначала устанавливаем нижнюю часть оклада. После чего фиксируется верхняя накладка. Эти элементы закрепляются на шурупы.
• Затем монтируются боковые секции на особые гвозди.
• Далее вставляем боковые части до упора вниз. К обрешетке секции монтируются при помощи кляммеров.
• Верхние и боковые накладки крепятся шурупами.
• Теперь кровельный материал подводим к фальцу на окладе.
• Верхнюю секцию оклада прикрепляем к обрешетке кляммерами. К коробке прижимаем её на шурупы.
• Если наблюдаются излишки кровли, подрезаем её, оставив 5-10 мм.

Простейший этап — вставка рамы

Наиболее трудоемкие операции закончились. Теперь вам требуется вставить готовую конструкцию. Если вы работаете в одиночку, то перед этим вытащите раму, чтобы она не хлопала, ибо это может стать причиной дефектов. При наличии напарника этого можно не делать, так как он будет одной рукой придерживать створку.

• Прикладываем комплект к окладу. Он должен идеально с ним совпадать. В противном случае нужно обратиться к производителю, так как это брак.
• Первым делом закрепляем нижнюю часть. Нижние кронштейны необходимо закрутить до упора, а верхние оставить в слегка свободном состоянии. В результате мы создадим незначительный люфт, нужный для регулировки.
• На данном этапе проводится финишная регулировка. Вы должны идеально зафиксировать окно — расстояние от рамы до проема должно быть идентичным со всех сторон.
• Убедившись в правильном расположении, «намертво» закручиваем все крепежные элементы.

В конце отделываем внешние откосы на мансардные окна. В частности, нужно по периметру рамы установить гидроизоляционный фартук (он предотвратит протечки). Крепим его на строительный степлер. Если не получается, можно воспользоваться маленькими гвоздями или специальными саморезами.

Монтаж и установка мансардных окон своими руками

Хозяевам, желающим превратить мансарду над баней в функциональное жилое помещение, необходимо позаботиться о свободном поступлении потоков свежего воздуха и дневного света. Задачи эти позволит решить установка мансардных окон, правила которой отличаются от стандартной технологии монтажа фасадных аналогов. Если владельцем бани решено оснастить окнами скаты, а не фронтоны, конструкция со светопроводящим элементом должна стать частью многослойной кровельной системы. Окно нужно не просто надежно укрепить, а еще и обеспечить сохранение технических характеристик крыши, что гарантирует грамотно выполненная установка.

Задачи мансардных оконных конструкций

Сооруженный по правилам сложносоставной «пирог» кровли сохраняет тепло, не копит на поверхности конденсат, долго служит благодаря отлично работающей подкровельной вентиляции. Равнозначные обязанности водружаются на «хрупкие плечи» мансардных окон, которые к тому же должны свободно открываться и не вызывать затруднений с закрыванием. Окнам наравне с кровельной системой придется отражать атмосферные атаки. Потому рекомендуется оборудовать мансарды специальными конструкциями:

• с закаленными стеклами или стеклами-триплекс;
• с энергосберегающим пропускающим поток света элементом;
• с герметичными уплотнителями и накладками;
• с прочной рамой, защищенной от постоянного воздействия влаги и УФ-лучей;
• с устройствами, обеспечивающими затенение, легкую эксплуатацию, вентиляцию в летнем и зимнем режиме, защиту от насекомых и пыльной взвеси.

Если вы хотите посмотреть на проекты бань с мансардой, советуем ознакомиться со статьёй https://stroy-banya.com/proekty/proekty-ban-s-mansardoj.html

Желательно, чтобы пользование и уход за ними не составлял особого труда, чтобы запотевание и отсыревшая отделка не раздражала собственников. Все требования удовлетворит точный подбор и безукоризненный монтаж мансардных окон, осуществленный в строгом соответствии с указаниями производителя и общепринятыми технологическими нормами.

Предварительное планирование и расчеты

Монтаж без расчетов – деньги на ветер. Чтобы не пришлось попусту тратиться, предварительно нужно все рассчитать, выбрать окна в соответствии с решаемыми задачами и типом кровельного материала и определить место для их установки.

Вычисление площади остекления

Формула предельно проста, результат зависит от площади пола. Каждые 10 м² должны быть освещены за счет 1 м² остекления независимо от габаритов окна. Есть нюанс, слегка корректирующий количество проникающего сквозь окно мансарды светопотока. Чем выше оконный проем, тем больше дневного света через него проходит. Однако слишком высокое расположение будет мешать любоваться окружающей природой и подобная установка больше подходит для пологих крыш с углами наклонов скатов 15-20º.

Если вам интересно ознакомиться с вариантами нестандартного освещения, советуем перейти по ссылке: https://stroy-banya.com/video/communicacii/obzor-nestandartnogo-obustrojstva-osveshheniya-bani.html

Кровли с крутыми скатами негласные законы и архитектурная эстетика заставляет оборудовать окнами, нижняя линия которых находится на уровне в среднем от 1,00 до 1,40 м. Нижним лимитом считается 0,80 м, верхним пределом 1,90 м. Однако высота расположения практически не влияет на размеры мансардных окон. В любом случае общая площадь пропускающих свет элементов должна вычисляться по приведенной выше формуле, а одно, четыре или два окна захочет владелец – выбор, обоснованный личными предпочтениями.

Какое окно купить?

Покупателю сейчас предложена масса различных конструкций с многочисленными функциями, перечислять которые не стоит в этой статье. Разница не только в габаритах, но и в механизмах действия, в месте расположения поворотной оси и оконной ручки. Последняя характеристика влияет на высоту установки окна на мансарде. Слишком высоко ручка – неудобно открывать, если к окну не прилагается ДУ, слишком низко – опасно, если в банной мансарде будут отдыхать дети. Кроме ручки, как точки приложения постоянных усилий, на выбор окна влияет тип кровельного материала. Чем выше его рельеф, тем больше высота должна быть у наружного оконного оклада. У продукции с маркой Fakro, например, есть специальная маркировка, согласно которой окна подбирают для мансард с черепицей, ондулином, металлопрофилем или гладким рулонным покрытием.

Обычно в заводской комплектации имеется крепеж, монтажные уголки, гидроизоляционный фартук с пароотводящим эффектом, специальный герметик и клейкая лента. Конечно, лучше приобрести полный комплект со всеми необходимыми для монтажа приспособлениями. Однако при отсутствии утеплителя, гидроизоляции и гофрированной пароизоляционной мембраны все это можно купить отдельно или сделать из предложенных строительными магазинами материалов.

Важно! Устройство водоотводящего желоба над верхней линией мансардного окна – условие обязательное. Если его нет в комплекте, сделать желоб можно из сложенного пополам куска гидроизоляционного материала.

Сложно сказать, что первоначально нужно решить собственнику бани, желающему установить мансардные окна своими руками. Определение места установки должно производиться параллельно выбору оптимальной конструкции. Точнее, эти вопросы решаются в совокупности.

Выбор места для установки окон

Месторасположение – немаловажный фактор, определяющий срок службы всей кровли, внутренней отделки и эстетические данные строения. Прежде чем выяснять, как установить мансардное окно, следует найти оптимальное место для его устройства.

Ценный профессиональный совет. Не нужно устраивать оконные проемы:

• на скатах ендовы, так как в образованных ею внутренних углах будут накапливаться осадки;
• рядом с вентиляционными отводами, дымоходами, работа которых станет причиной образования конденсата;
• около примыканий к горизонтальным стенам из-за скопления осадков и вероятного затенения.

Профессионалы советуют вообще не увлекаться близким расположением любых узлов кровельной системы.

О пределах высоты проема под мансардное окно уже упоминалось. Четких технических указаний по этому поводу нет, потому точно нельзя сказать, что больше оказывает воздействие на выбор.

• Однозначно тип кровельного материала. Любую мягкую рулонную разновидность можно разрезать в любом месте. Черепицу нельзя! Нужно расположить так, чтобы нижняя линия оконной конструкции располагалась над рядом «неразрезанной» целой черепицы.

Внимание. Если не получается устроить проем над рядом цельной черепицы, ее придется разобрать, а после установки уложить поверх оконного оклада резаные или фасонные элементы.

• Значимый критерий — шаг стропил. Желательно не нарушать целостность стропильной системы. Рекомендуют покупать окна, размер которых позволяет свободно устанавливать их между двумя соседствующими стропилами с запасом 7-10 см. Запас необходим для укладки теплоизоляционной прослойки. Если шаг стропильной системы недостаточен для устройства большого окна, лучше приобрести и установить рядом два-три маленьких.

Обратите внимание. При необходимости удаления части стропила для монтажа окна для увеличения прочности стропильной конструкции в оконном проеме устанавливают горизонтальный брус.

• Верхняя или нижняя ручка. Мансардные окна с верхними ручками устраивают на высоте до 1,10 м, с нижними ручками – на высоте до 1,70 м.

Владельцу, выбирающему место для установки, нужно учесть, что под остекленной конструкцией должен быть установлен прибор отопления, ведь рациональный обогрев мансардных окон исключит образование конденсата. Данный фактор тоже влияет на высоту установки. И еще: покупателю окон с дистанционным управлением нужно обеспокоиться подводкой кабеля.

Этапы устройства окна на мансарде

Весь процесс установки окна на мансарде можно разделить на ряд технологических этапов:

• подготовка проема для устанавливаемого окна;
• монтаж рамы с предварительно демонтированным стеклопакетом;
• укладка утепляющего материала, гидроизоляции;
• крепление заводского желоба над верхней линией оконной конструкции или сооружение его из куска гидроизоляции;
• установка и крепление деталей оклада;
• возвращение на место демонтированного стеклопакета в обратной последовательности;
• внутренняя отделка с укладкой пароизоляции и сооружением откосов.

В инструкциях производителей подробно описана установка мансардных окон: своими руками осуществить монтаж, точно следуя указаниям, сможет владелец бани, не имеющий опыта в данной сфере. Отметим лишь ключевые моменты, которые могут остаться без внимания. Но их учет является гарантией качественной установки.

Правила устройства проема

• Так как между рамой и проемом по всему периметру предстоит укладывать теплоизоляционный материал, с каждой из сторон прямоугольника нужно оставить припуск в 2-3,5 см в зависимости от толщины и плотности утеплителя.
• Между нижней линией оконной конструкции и кровельным материалом нужно оставить технологический зазор, величина которого зависит от типа кровельного покрытия. Для мансарды с черепицей, к примеру, нужно оставить 9 см.
• Между верхним монтажным брусом и кровельным материалом оставляют 4-10 см. Они необходимы для того, чтобы окно «не перекосило» в случае усадки деревянной стропильной конструкции.
• Оконная рама будет крепиться к стропилам или к специальным рейкам, зафиксированным по уровню в строго горизонтальном направлении. Рейки делают из бруса с размерами, равными брусу обрешетки.
• С внутренней стороны по гидроизоляции или по существующей отделке вычерчивают абрис согласно вычисленным расстояниям.
• Гидроизоляцию не вырезают по контуру окна! Разрезать нужно своеобразным «конвертом» так, чтобы остались нахлесты по 20-25 см. Нахлесты затем выворачивают наружу, крепят степлером к раме или к обрешетке, излишки обрезают. Сверху на них будет «надет» гидроизоляционный фартук так, чтобы изоляционная оболочка была полностью герметична.

Специфика монтажа оконной коробки

Согласно предписаниям изготовителя к раме крепятся монтажные кронштейны. Изготовитель окон Fakro советует перед фиксацией кронштейнов демонтировать стеклопакет, производитель Velux рекомендует снимать стеклопакет после крепления кронштейнов и «наживления» рамы в проеме. Теплоизоляционный материал по верхней и нижней линии оконной системы проложить и закрепить степлером удобнее перед установкой рамы в подготовленный проем.

Совет. Теплоизоляцию можно перед установкой рамы уложить в проем и прикрепить к верхнему и нижнему монтажному брусу.

Установка рамы и обязательная регулировка

• Нижние кронштейны крепят прочно, а шурупы верхних кронштейнов не закручивают до конца. Незначительный люфт необходим для регулировки.
• Именно в этот период уровнем выверяются горизонтали и вертикали, производится подгонка с помощью пластиковых уголков в случае выявления отклонений. Специалисты советуют поставить временно створку на место, чтобы проверить, как она будет прилегать к раме. Не нужно лениться, после крепления оклада исправить недочеты и серьезные ошибки будет уже невозможно.
• Расстояния между проемом и рамой слева и справа должны быть равны.
• После регулировки весь крепеж можно затянуть накрепко, вокруг рамы настелить гидроизоляционный фартук, прикрепить степлером теплоизоляцию вдоль боковых линий рамы.

Для устройства дренажного желоба в обрешетке над окном нужно вырезать два куска, размер которых равен высоте дренажного приспособления, и по этим размерам вырезать кусок гидроизоляции. Желоб нужно завести под вырезанный отрезок гидроизоляции и прикрепить к обрешетке. Обратите внимание. Желоб для дренажа конденсата располагают под углом, чтобы влага не задерживалась, а самопроизвольно стекала в вентиляционный зазор кровли.

Завершение монтажных операций

Предпоследний штрих – установка оклада должна досконально соответствовать инструктажу изготовителя. Общее правило: начинают всегда с крепления нижнего элемента, и все детали оклада заводят под эластичный уплотнитель. Потом в обратной демонтажу последовательности ставят раму на место. С внутренней стороны укладывают пароизоляционный материал и выполняют оформление мансардного окна путем установки откосов.

Важно. Плоскость нижнего откоса должна быть установлено строго горизонтально, то есть, перпендикулярно поверхности пола. Верхний откос должен быть безукоризненно вертикальным.

Это не полный, но достаточно «развернутый» перечень нюансов, согласно которым осуществляется устройство мансардных окон. Точнее статья представляет собой список общих рекомендаций, следовать которым нужно независимо от специфических особенностей оконных конструкций от определенного производителя. Неукоснительное правило – соблюдение технологии монтажа, приложенной к изделию. Самостоятельному установщику она поможет исключить ошибки, заказчику услуг позволит грамотно контролировать процесс.

Как установить мансардное окно своими руками

Установка мансардных окон – инструкция по монтажу своими руками

При больших размерах мансардного этажа окна на фронтоне не дают достаточной освещенности, поэтому решают проблему их установкой в крыше. Если правильно подобрать и смонтировать, то, по утверждению специалистов, помещение получает 40% дополнительного света. Улучшаются и другие показатели: вентиляция, эстетичность.

К окнам в скатах крыши, частью которой они являются, предъявляются определенные требования: прочность, препятствование проникновению влаги, хорошая теплоизоляция. Их монтаж имеет свои особенности, несоблюдение правил приводит к нарушению герметичности. После знакомства со статьей установка мансардных окон своими руками станет понятной и доступной.

Для использования подкровельного пространства крыша в здании выполняется по определенным правилам. Ее скаты служат стенами помещения. Они дополнены теплоизоляционным материалом с защитой от влаги снаружи и пара изнутри. Обязательно предусматривается вентиляция. Кровля получается многослойной, отчего строители прозвали подобные конструкции «пирогом».

Схема кровельного пирога

Для хорошего освещения всей мансарды, занимающей большое пространство, устраивают окна в крыше. Если установка происходит одновременно с возведением дома, или еще нет теплоизоляции, это сделать проще. В нужном месте вырезают покрытие. Но часто конструкция уже готовая, и тогда приходится делать отверстие в многослойном пироге.

Теперь в такой же мере эти обязанности возлагаются на мансардные окна. Они также должны хорошо открываться и закрываться, выстаивать в случае грозных атмосферных атак. Поэтому к выбору конструкций следует подходить ответственно:

• использовать закаленные стекла или триплекс;
• желательно наличие энергосберегающего пропускающего свет элемента;
• обязательны герметичные уплотнители и накладки;
• прочная рама, противостоящая влаге и ультрафиолету;
• предусмотреть устройства вентиляции, защиты от насекомых, затенение.

Мягкая кровля – это синтетическое водоупорное покрытие, доступное для обработки и резки. Все операции по установке окна выполняются острым ножом и пилой. Опорные рейки монтируются на саморезах. Высокая квалификация не требуется, важно соблюдать точность и аккуратность, придерживаться инструкции, описанной в паспорте изделия. Ошибки связаны преимущественно с утеплителем и гидроизоляцией.

Крыши из металлочерепицы, профнастила, гибкая синтетическая аналогичны по конструкции. Мягкое покрытие разрезают электролобзиком или ножницами для металла. Если на кровле керамическая черепица или шифер, материал частично снимают, а затем устанавливают по-новому. В остальном оконный проем монтируется одинаково.

К стропилам предъявляются высокие требования. Идеальное расстояние между отдельными элементами, когда в пространство входит окно и остаются небольшие припуски, в среднем 4 см. Если нет возможности выдержать размеры, устанавливают дополнительную опорную систему.

Технология установки мансардного окна в кровлю

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности. Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно. Итак, как установить мансардное окно?

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

• маркизет или рольставни для наружного затемнения;
• оклад для защиты от негативных атмосферных воздействий;
• само окно – замкнутая герметичная система;
• гидроизоляционный уплотнитель;
• внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

• подготовка проема;
• установка рамы;
• тепло- и гидроизоляция;
• подготовка дренажной системы;
• монтаж деталей оклада;
• установка стеклопакета;
• внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

• шуруповерт и саморезы;
• рейки и брусы из дерева;
• уровень;
• гвозди;
• материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы. Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем.

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах.

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

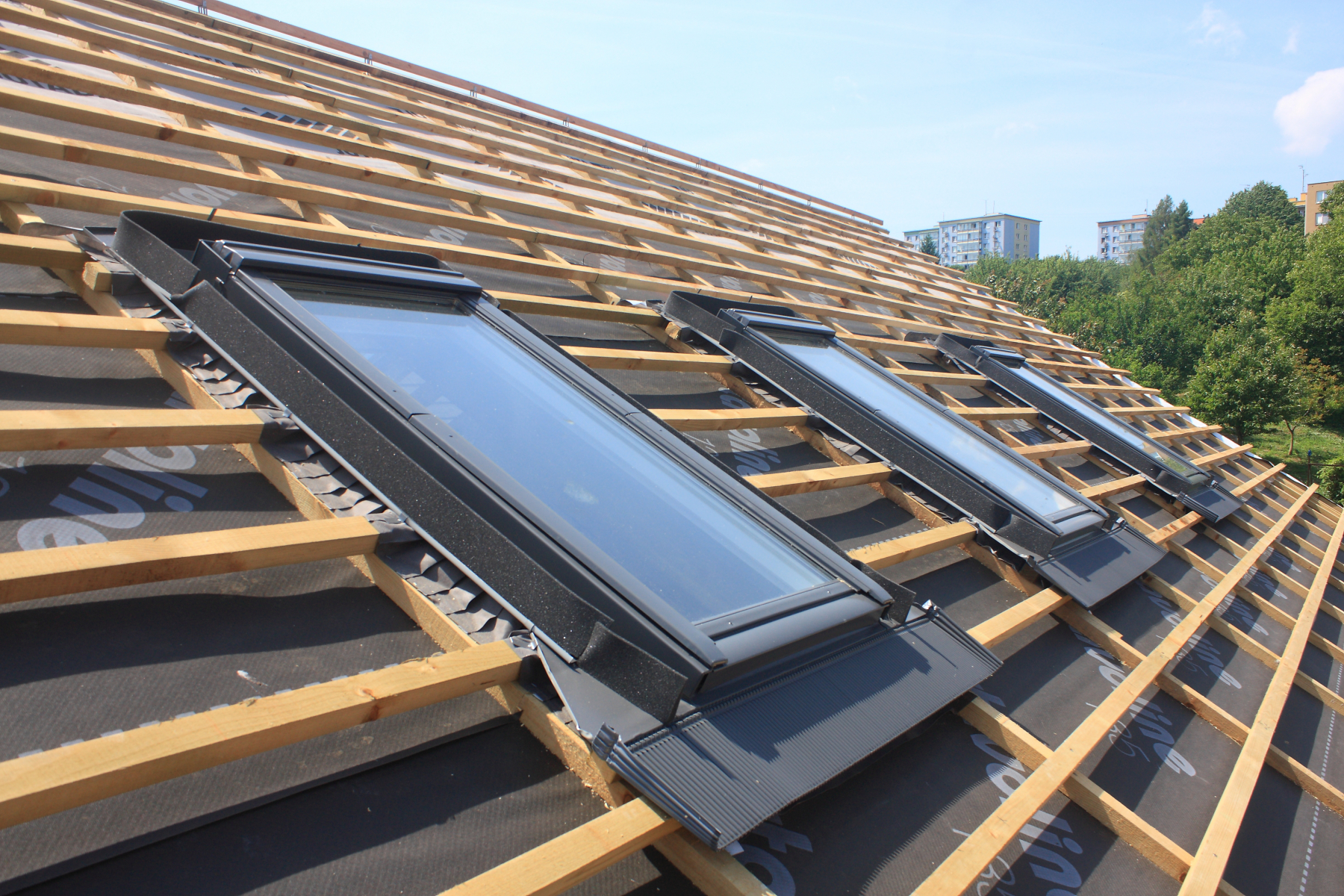

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Особенности утепления мансардного окна

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.

Для теплоизоляции мансардного окна лучше всего использовать каменную вату

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.

Как установить мансардное окно своими руками?

Мансардный этаж можно сделать из обычного чердака, но для этого потребуется установка мансардных окон, так как без них помещение не будет освещенным, его нельзя будет проветривать, и использовать как жилое. Необязательно отдавать большие деньги за работу: всегда можно справиться с ней самостоятельно, если знать основные принципы.

Какие нужно провести расчеты?

Прежде чем поставить мансардное окно, нужно правильно рассчитать его размеры, выбрать подходящую модель, иначе вы попросту зря потратите деньги, и окно вам не подойдет. Выбирать конструкцию нужно, прежде всего, опираясь на то, из какого материала сделана ваша кровля. Нужно продумать, в каком месте будет находиться окно, под каким углом. Обычно площадь окна вычисляют, исходя из площади помещения: на каждые 10 м² пола должно приходиться хотя бы 1 м² остекления.

Стоит учесть, что, чем выше находится проем под мансардное окно, тем больше он будет давать света. Не стоит располагать окно уж слишком высоко: им будет не удобно пользоваться. Исключением считается только крыша, угол наклона сторон которой составляет 15-20º.

Если кровля имеет круглые скаты, лучше всего будут смотреться и давать хорошее освещение окна, установленные на 1-1,40 м от пола. Допустимо ставить окно ниже, например, на 80 см от нижней поверхности, однако это эстетически не всегда уместно. Если оно будет находиться выше 1,9 м, им будет неудобно пользоваться. Ставить одно большое окно или несколько маленьких – уже личный выбор владельца помещения, стоит заметить, что, чем больше окон и чем больше их площадь, тем более светлым будет пространство мансардного помещения.

Начало работ, инструменты

Если вы хотите установить мансардные окна, монтаж своими руками вполне возможен. Придется действовать согласно инструкции:

• В первую очередь необходимо подготовить оконный проем, затем установить раму.
• Обустроить гидро- и теплоизоляцию.
• Соорудить дренажную систему.
• Установить оклад.
• Вставить стеклопакет.
• Установить пароизоляцию.
• Смонтировать откосы.

Для проведения работ потребуется иметь следующие инструменты:

• Шуруповерт или небольшая дрель.
• Набор саморезов, гвозди.
• Брус и деревянные рейки.
• Строительный уровень.
• Циркулярная пила.
• Материалы для изоляции.

к содержанию ↑

Как монтировать?

Перед тем как установить мансардное окно своими руками, нужно выбрать подходящее для него место, разметить его под проведение подготовительных работ. После того как площадь будет очерчена, нужно проделать при помощи дрели отверстия в кровельном материале. Делается это с внутренней стороны крыши. Отверстия нужны, чтобы материал можно было прорезать, не повредив остальные его части. Отверстие проделывают при помощи циркулярной пилы, надрез нужно сделать сначала по диагонали, вырезав треугольники, и их аккуратно вытаскивают и получают проем. Резать по контуру нельзя: можно повредить кровельный материал.

Расстояние от нижней линии окна до линии кровельного покрытия

После того как проем для мансардного окна сформирован, можно проходит к следующему этапу монтажа – установке рамы. Стоит заметить, что разбирать кровлю не потребуется. Исключением является фальцевая кровля, в ней материал придется демонтировать.

Устройство проема в существующей мансарде

Как ставить и регулировать раму?

Перед тем как вставить мансардное окно, нужно вытащить стеклопакет. Это не только облегчит задачу, так как без него рама весит намного меньше, но и сделает работу более безопасной. Стеклопакет вставляется после окончания всех работ. Для начала закрепляют кронштейны, находящиеся в нежней части конструкции. Их нужно закрепить надежно, верхние же не следует затягивать окончательно. Они должны держать, но быть расслабленными: это нужно для того, чтобы раму можно было отрегулировать.

Вам потребуется строительный уровень: измерьте им вставленную раму. Если она перекошена, ее выравнивают с помощью пластиковых уголков, которые продаются в комплекте с окном. После того как вы убедитесь, что рама стоит ровно, шурупы всех креплений можно затягивать до конца.

Подготовка изоляции и дренажа

Монтаж мансардных окон – это несколько более сложный процесс, чем установка обычного изделия, так как конструкция находится в кровле, ей требуется надежная паро- и гидроизоляция, в противном случае в помещение будет попадать вода. Материалы обычно фиксируют при помощи строительного степлера.

Для того чтобы отводить лишнюю влагу, используют дренажный желоб. Его располагают в верхней части рамы, для этого в облицовке придется удалить два куска, которые будут соответствовать размеру желоба. После этого потребуется отрезать материал для гидроизоляции. Под обрез аккуратно заводят желоб и крепят его на обрешетку. Чтобы не пострадала герметичность, деталь располагают под углом.

Установка гидроизоляционного фартука

Как монтировать оклад?

Правильная установка мансардных окон предусматривают монтаж специального оклада. Применяться может один из трех типов конструкции, выбирают его в зависимости от того, какой тип кровли на вашей крыше. Различают следующие варианты:

• Фальцевый, если кровельное покрытие плоское.
• Специальный для крыши, крытой любым волнистым материалом. Чаще всего при заказе окна у компании производителя такой оклад входит в комплект. Нужно только указать, какая у вас крыша.

С обоими типами оклада работать нужно одинаково, поэтому не придется ломать голову, как установить мансардные окна, если у вас не плоская кровля. Оклад устанавливается следующим образом:

• Сначала закрепляют его нижнюю часть. При этом нужно сделать так, чтобы гидроизоляция фартуком выходила не только за пределы рамы, но и кровельного материала.
• Дальше работают с боковыми сторонами. Края следует укладывать на оконную раму.

Установщики мансардных окон, как правило, закрепляют оклад к обрешетке рамы, после этого внешнюю часть конструкции закрывают утеплителем. Использовать можно любой. Чаще всего утеплитель и крепления нигде искать не приходится, так как они продаются вместе с окном, и требуется просто собрать и установить конструкцию.

После того как оклад закреплен, можно браться за установку стеклопакета.

Как установить стекло?

После того как окно установлено, нужно вставить в раму стеклопакет, который был снят до проведения всех работ. Для этого потребуется вставить его в раму, закрепить при помощи штапиков и уплотнителей, обычно к окну прилагается инструкция. Процесс установки стеклопакета может отличаться, если производитель предусмотрел иной способ. Монтировать стеклопакет нужно последним, так как есть риск разбить его в ходе проведения работ. Наличие стекла на раме может мешать совершать какие-либо действия.

Внутренняя отделка

Важно не просто правильно установить мансардное окно, но и выполнить соответствующую отделку. Если не сделать облицовку и соответствующим образом не утеплить ее изнутри, окно может быть холодным, в помещении начнет образовываться конденсат, а тепло – уходить на улицу. Для борьбы с этими явлениями применяют герметик, утеплитель и облицовку; какую выбрать – личное дело владельца помещения.

Довольно часто производитель предлагает пластиковые детали вместе с окном. Это недорогой и простой способ решения проблемы. Пластиковые карнизы закроют стыки, придадут интерьеру завершенный вид, не позволят сквозняку попасть в помещение. Можно использовать с этой же цель гипсокартон, вагонку.

Отделка и утепление мансардного окна

Как правильно утеплить окно?

Очень важно, чтобы утепление конструкции было выполнено правильно. Некоторые строители применяют монтажную пену и утеплитель не используют, однако такой подход не совсем верен, так как материал в зимнее время сужается, а в летнее расширяется, поэтому конструкция может покоситься.

Наиболее удобным утеплителем для мансардного окна послужит минеральная вата. Она легко отрывается и устанавливается на свое место. Не стоит размещать под окнами мансарды отопительные приборы. В отличие от обычного окна, мансардное наклонено, поэтому из-за поднимающегося теплого воздуха на нем будет образовываться конденсат.

Установка мансардных окон своими руками

• 1 Основные правила установки
• 2 Виды окон
• 3 Что включает комплектация
• 4 Выбор места для оконной конструкции
• 5 Монтаж
• 6 Установка оклада
• 7 Видео

Желание увеличить метраж полезной площади сделало мансарду очень популярным помещением. Пространство, бывшее темным холодным чердаком, благодаря переделке и утеплению становится полноценной комнатой, ее освещение могут обеспечивать не только окна на фронтоне, но и на скатах крыши. Монтаж такого источника освещения довольно сложен, но, желая сэкономить средства, домовладельцы, имеющие небольшой опыт работы со строительными инструментами, стремятся выполнить его самостоятельно. Правильный выбор и установка мансардных окон своими руками с соблюдением технологических норм обеспечат качественную теплоизоляцию и отсутствие протечек.

Основные правила установки

Между стропилами

1. Крепеж мансардного окна выполняется не к обрешетке кровли, а к стропилам.
2. Расстояние от оконного проема до стропил не должно быть меньше чем 3 см.
3. Нижнюю часть окна предпочтительнее разместить на горизонтальной балке.
4. Створка мансардного окна надевается после установки его коробки.
5. Требуется утепление оконной конструкции.
6. Правильная установка увеличивает освещенность на 40%.
7. Герметичность окна имеет огромное значение, так как на него приходится высокая нагрузка от атмосферных осадков.
8. Оклад окна подбирается в соответствии с видом кровли.

Монтаж оклада

Виды окон

Окно в мансарде может размещаться вертикально, с обязательным устройством отдельной крыши, и наклонно — в скате кровли. В качестве материала для оконных рам могут использоваться твердые сорта древесины, пластик или алюминий.

Балконное мансардное окно

• Прямоугольные окна для мансард выпускаются с поворотной рамой, глухая конструкция изготавливается под индивидуальный заказ.
• Конструкция из наклонного и вертикального окна позволяет при открывании обоих выходить на балкон.
• Составное окно: его верхняя часть подвижна, а нижняя — глухая, она служит для увеличения площади освещения.

Вертикальные мансардные окна

Когда скаты кровли очень крутые и сквозь мансардные окна невозможно обозревать окрестности, под ними устанавливаются вертикальные конструкции.

Что включает комплектация

Комплектация

Устройство окна для мансарды сложнее, чем обычного, в его конструкцию входят:

• Рольставни или маркизет, используемый для обеспечения наружного затемнения.
• Оклад, защищающий оконную конструкцию от воздействия атмосферных осадков.
• Рама и стеклопакет, заполненный инертным газом.
• Уплотнитель, служащий для гидроизоляции.
• Внутренние откосы.
• Дренажный желоб.

Выбор места для оконной конструкции

Важно, где установить

Специфика расположения мансардного окна требует учета некоторых нюансов: ширина конструкции должна быть меньше пролета между стропилами, если хочется получить больше света, то необходимо установить несколько окон. Высота установки должна обеспечить возможность управления створкой при помощи ручки, ее среднее значение — 80–130 см.

Установка оконного проема над радиатором исключит появление наледи.

Угол наклона скатов также оказывает влияние на размещение окон, на пологой кровле они располагаются выше.

Монтаж

Монтаж окна

Перед тем как установить мансардное окно, необходимо выполнить разметку места под него. Она производится изнутри помещения. От стропил отступается по 3 см, намечается нижний предел окна, откладывается дополнительно 9 см для кровли с высоким профилем и 6 см — для плоской. Отметив верхнюю границу, соответствующую высоте модели, отмечаем вверх еще 7 см. Гидроизоляционное полотно разрезается с запасом в 20 см и заворачивается внутрь. Если кровельное покрытие уже установлено, его нужно срезать, также убирается обрешетка.

В некоторых случаях можно выполнить монтаж так:

На обрешетке

На дополнительных брусках

В нижней части проема прибивается брус, ориентированный по горизонтали, в верхней части — планка, параллельная обрешетке.

Над верхней планкой крепится заводской дренажный желоб для отведения осадков, его устанавливают под небольшим углом. Если такого элемента нет в комплекте, его роль может исполнить конструкция из полосы гидроизоляции.

Схема монтажа мансардных окон Velux

Чтобы не повредить стекло и фурнитуру в процессе установки, рекомендуется снять створку. Далее выполняется монтаж рамы, согласно инструкции изготовителя. В просверленные отверстия вставляются кронштейны, входящие в комплект. На верхнюю часть рамы степлером крепится полоса минеральной ваты для утепления. К монтажному брусу внизу конструкции также крепится полоса утеплителя. Рама устанавливается в проем и крепится за уголки саморезами. Закручивание верхнего крепежа выполняется не полностью, оставляется возможность для выравнивания.

Установка створки

Пришло время окончательной установки створки на место, мансардное окно установлено.

Видео

Смотрите обучающее видео по монтажу мансардного окна Velux:

Как установить мансардные окна, особенности и на что обратить внимание

Как сделать мансардное окно функциональной и эстетически привлекательной частью дома? Мы подробно расскажем, каких ошибок стоит избегать при установке, как правильно рассчитать площадь остекления и что за новшества применяют, остекляя мансардный этаж.



Места, где не стоит устанавливать окна

Перед тем как вставлять мансардное окно, важно понять, где систему размещать не следует:

1. Вентиляционный отвод, дымоход. Прежде всего, стоит учесть, что мансардные окна рядом с этими конструкциями не устанавливают, так как в этих местах может образоваться конденсат.
2. Скаты ендовы (ендова — это внутренний угол, образующийся в том месте, где состыкованы два ската кровли). Из-за скапливая снеговых масс мансардное окно в этом месте устанавливать не стоит.
3. Примыкание кровли к стене. Помните, что стоит воздержаться и от установки мансардных окон там, где имеется примыкание к стене. В таких местах половину дня окно будет находиться в затенении, плюс отрицательно скажется на люке скопление снежных масс в этих местах.
4. Близкое размещение друг к другу. Нагрузка на кровлю возрастет, если вы установите несколько мансардных окон рядом.
5. Технические помещения. Ванная, туалет, гардеробная, кладовка и  технические помещения не требуют установки там мансардного окна. В то время, как во всех остальных комнатах хотя бы одно окно быть должно.



Важные нюансы

Теперь перечислим факторы, которые стоит учитывать при размещении мансардного окна:

Установка мансардных окон в готовую кровлю

Правильно установить мансардные окна можно и после завершения всех кровельных работ.

Сторона света

Логично, что на южной стороне света больше, чем на северной. Поэтому если вы не желаете слишком интенсивного освещения — установите не такое большое окно, используйте тонировочную пленку или поставьте рольшторы.

Вид кровли

Если кровля мягкая (гибкая черепица) — место для оконных блоков выбираем без ограничений. Если у вас металлочерепица: нижняя часть коробки мансардного окна должна граничить с целыми черепицами (не состоящими из сборных частей).

Шаг стропил

Идеально, если мансардная конструкция будет размещена между соседних стропил (припуски на утеплитель для окон составят 3 см с каждой стороны). Если вы не укладываетесь в эти параметры и хотите больше освещения — установите два или три окна рядом, не нарушающих стропильную систему. Иначе, такая конструкция ослабит кровлю, вплоть до ее обрушения. Рама окна должна быть Уже шага стропил минимум на 10 см.

Однако, если требуется действительно большое окно и часть стропил будет неминуемо удалена: перед монтажем усиливаем стропильную систему горизонтальным брусом.

Длина мансардного окна

Длина напрямую зависит от угла наклона кровли. И здесь главное правило: чем ниже уклон — тем длиннее стоит установить окно. Так, если крыша очень крутая — окна в ней следует устанавливать более короткие, а если покатая или вообще плоская — потребуются длинные окна. Например, для кровли с уклоном 35 градусом — потребуется окно длиной 160 см, а для кровли с уклоном 70 градусом — окно длиной 118 см.

Высота мансардного окна

Мансардное окно должно располагаться на расстоянии от пола минимум 0,9 — 1,2 м, а его верхняя рама на расстоянии от 2 до 2,2 м от пола, соответственно.

Отопление

Да, и об этом факторе стоит подумать перед монтажом мансардных окон. Как правило, батареи размещают под оконной системой, чтобы в холодный период избежать образования конденсата. Стоит заранее учесть высоту батареи и припуски.

Кабель

Подумайте заранее о том, где будет проходить проводка, если подразумевается окно с дистанционным управлением.

Расположение ручки

Стоит заранее определиться, где будет расположена ручка, открывающая окно. Если  ручка расположена внизу окна — такую конструкцию можно будет разместить выше, а значит, освещенность комнаты будет лучше; ребенок сможет открыть такое окно самостоятельно; цветы, стоящие на подоконнике данного окна, вы рискуете опрокинуть при открывании створки. Если ручка расположена вверху окна, то окно может располагаться лишь на расстоянии 90-100 см от пола; ребенок не дотянется до такой ручки и окно не откроет; высунуться в такое окно получится только сильно согнувшись.

Экстерьер

Выбирая место для мансардных окон, стоит думать не только о внутреннем убранстве и функциональности, но и об экстерьере. Поэтому нелишним будет начертить план, как ваш дом будет смотреться после установки мансардных люков снаружи.

Считаем площадь остекления

Параллельно с выбором места для окна считаем площадь остекления, чтобы выбрать оптимальный размер конструкций. Основное правило: суммарный размер окон в помещении должен составлять не менее 10% площади плоскости расположенной ниже. При этом для детских комнат и гостиных размер окон увеличивается на 15-20%.

То есть, если площадь вашей мансарды составляет 25 м2, ваш суммарный размер окон 2,5 метра. Вам подойдут две оконные системы 114 см на 118 см (1,14 * 1,18=1,35 м, 1,351,35=2,7 м) или три оконные системы 74 см на 160 см или четыре оконные системы 66 см на 98 см.

Дополнительные функции

Производители мансардных окон не стоят на месте, а продолжают удивлять нас дополнительными элементами для большей практичности или эстетики.

1. Так, для клиентов окна которых выходят на южную сторону, для обеспечения прохлады в помещении, применяют светоотражающие стекла. Снаружи они выглядят, как зеркальные, а внутри могут быть, как прозрачными, так и любого другого оттенка. Ну а вдруг вам захочется любоваться на мир в розовом или синем цвете? Также стеклопакеты могут быть окрашены в разные цвета и снаружи.
2. Имеются в продаже и самоочищающиеся стекла, что экономит хозяевам уйму времени или денег. Стекло с внешней стороны покрыто специальным составом, когда на этот состав попадает солнечный свет — нивелируются загрязнения, вызванные органикой. Остаток грязи спокойно исчезает после дождя.
3. Еще одно оригинальное решение — окна с эффектом наледи. На такие стекла нанесен специальный узор, который неразличим при взгляде на окно, но стоит лучам солнца проникнуть в комнату, как вы увидите удивительную игру светотени.

Установка мансардных окон Fakro – инструкции, видео

Для того чтобы при установке мансардных окон и других изделий марки FAKRO не возникало затруднений, а конструкции служили долго и были безопасными, монтаж нужно выполнять по инструкции. У вас не возникнет проблем с поиском нужного вам документа – все они собраны в этом разделе сайта.

Содержание инструкций

Открыв документ, посвященный той или иной продукции, вы найдете:

• техническое описание мансардных окон, чердачной или другой конструкции;
• подробные иллюстрации;
• последовательность этапов правильной установки окна в крышу или другого изделия марки FAKRO;
• иные полезные материалы, содержание которых зависит от описываемой конструкции – например, правила ухода за фурнитурой для продления срока ее службы.

Обратите особое внимание на видеоролики, которые мы записали и смонтировали специально для вас. Установка мансардных окон на видео показана максимально наглядно и доступно, это же касается и другой продукции марки FAKRO.

Охвачен практически весь ассортимент

На этой странице сайта вы найдете инструкции по монтажу практически всех конструкций, выпускаемых компанией FAKRO:

• мансардных окон;
• сервисных окон, предназначенных для обеспечения выхода на крышу;
• окладов для окон и дымовых труб;
• чердачных лестниц;
• гидропароизоляционных пленок;
• рольставен, жалюзи, автоматических систем управления и многого другого.

Также вы можете ознакомиться с ВИДЕОИНСТРУКЦИЯМИ. Смотреть ->



Чердачные лестницы

Монтаж чердачной лестницы не требует специальных навыков и дополнительного оборудования. При установке чердачной лестницы необходимо соблюдать несколько правил регулировки ее высоты и крепления в потолочном проеме. Специальные трафареты для подрезания деревянных лестниц под нужную высоту и подробные инструкции с описанием всех технологических моментов поставляются в комплекте с каждой лестницей. Для более яркой и наглядной презентации процесса монтажа продукции FAKRO на сайте представлено несколько видеороликов с пошаговой установкой мансардных окон и аксессуаров к ним, чердачных лестниц и гидро-пароизоляционных пленок. При необходимости, Вы можете запросить дополнительную информацию у наших региональных представителей, которые на сегодняшний день работают в Самаре, Екатеринбурге, Новосибирске и многих других российских регионах.
