Дымоход из нержавеющей стали — особенности монтажа своими руками

Установка любого обогревательного прибора или сооружения, работающего на твёрдом, жидком или газообразном топливе, печи, камина или котла, потребует обязательного монтажа системы отвода отработанных продуктов сгорания.

Дымоход из нержавеющей стали

Еще не так давно особой альтернативы не было – приходилось возводить кирпичную конструкцию либо прибегать к применению асбестоцементных труб, недостатков у которых гораздо больше, нежели достоинств. В настоящее время ситуация кардинально изменилась – великолепную универсальность показывает дымоход из нержавеющей стали.

В умелых руках комплект деталей из нержавейки превращается в универсальный инструмент, дающий возможность в кратчайшие сроки смонтировать дымоходную систему, в полной мере отвечающую всем требованиям действующих стандартов и требований безопасности. Кроме того, общая смета установки дымохода, даже при кажущейся дороговизне комплектующих, всегда будет привлекательнее, нежели другие варианты. При грамотном подходе и знании основных принципов монтажа, сборка подобной системы является вполне посильной задачей для любого хозяина дома.

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

• Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

• Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
• Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться. Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

• Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
• 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
• Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
• Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
• Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
• Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

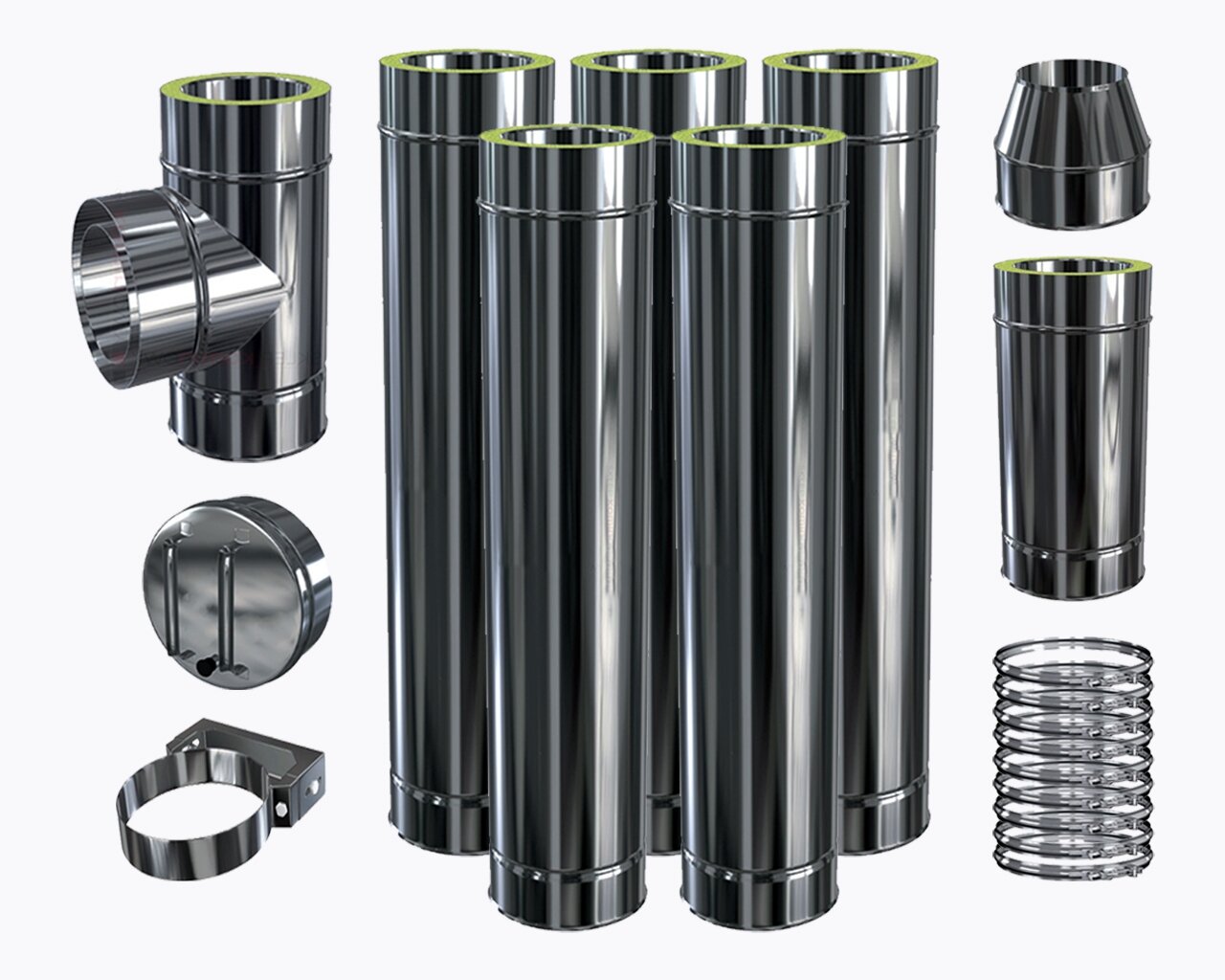

Ассортимент комплектующих очень широк

• Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
• Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
• Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
• Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
• Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
• Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
• Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
• Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.

Предварительный расчёт системы дымохода

Принципиальные схемы монтажа дымоходов из нержавейки

При планировании установки нержавеющего дымохода необходимо учесть несколько важных критериев, которые предусмотрены специальными основополагающими документами службы технического надзора:

1. Общая высота дымохода не может быть менее 5 м – для обеспечения нормальной тяги.

2 .Не допускается устройство горизонтальных участков более 1000 мм длиной.

3. В неотапливаемых помещениях либо на открытом пространстве (на улице) запрещена установка элементов, не имеющих собственной термоизоляции.

4. Особое внимание превышению среза дымохода над кровлей:

• Если крыша плоская – не менее 500 мм.
• Те же требования, если расстояние от трубы до конька скатной кровли менее 150 см.
• При расстоянии от 150 до 300 см – труба должна быть, как минимум, вровень с высотой конька.
• При больших расстояниях срез трубы не должен быть ниже линии в 10º от горизонта высоты конька.
• Бывают ситуации, когда к основному зданию пристроены другие строения. В этом случае высота трубы должна быть, как минимум, выше их верхнего уровня.

5. Если дымоход проходит через кровлю из горючих материалов, обязательным условием является установка искрогасителя.

6. Самые ответственные участки – проход через стены, перекрытия, кровлю, особенно, если они выполнены из горючих материалов. Если труба неизолированная (одностенная), то расстояние между ней и перекрытием должно быть не менее 1000 мм. Такое, собственно, не практикуется, но даже при толщине «сэндвича» 50 мм минимальный зазор должен быть 200 мм.

7. Не допускаются стыки труб в толще стен или перекрытий. Минимальное расстояние от пола, потолка, стены – 700 мм

8. При проходе дымохода даже через негорючую кровлю минимальный зазор между трубой и покрытием не может быть менее 130 мм.

9. Обязательно учитываются два основных правила:

• На горизонтальном или наклонном участке от отопительного прибора или печи трубы монтируются «по дыму», т.е. так, чтобы продукты сгорания свободно передвигались по внутреннему каналу. На практике это – трубы надевается на предыдущую от котла.
• На вертикальном участке дымохода все наоборот – монтаж идет «по конденсату», с тем расчётом, чтобы стекающая образовавшаяся влага «не имела шансов» попасть в утеплитель. Таким образом, каждый последующий участок трубы вставляется в нижестоящий.

10. Диаметр трубы ни в одном из своих сопряжений не может быть меньше, нежели штатный выходной патрубок отопительного прибора.

11. Общее количество поворотов дымохода, независимо от их угла – не более трех.

Дымоход может иметь внутреннюю схему расположения, с прохождением через помещения дома. В этом случае применяются либо термоизолированные сэндвич-трубы, либо сам дымоход может закрываться кирпичной кладкой.

Схема дымохода внутри помещения

В последнее время, с широким распространением двуслойных изолированных деталей, более популярной схемой стало внешнее его размещение, с креплением кронштейнами к наружной стене,

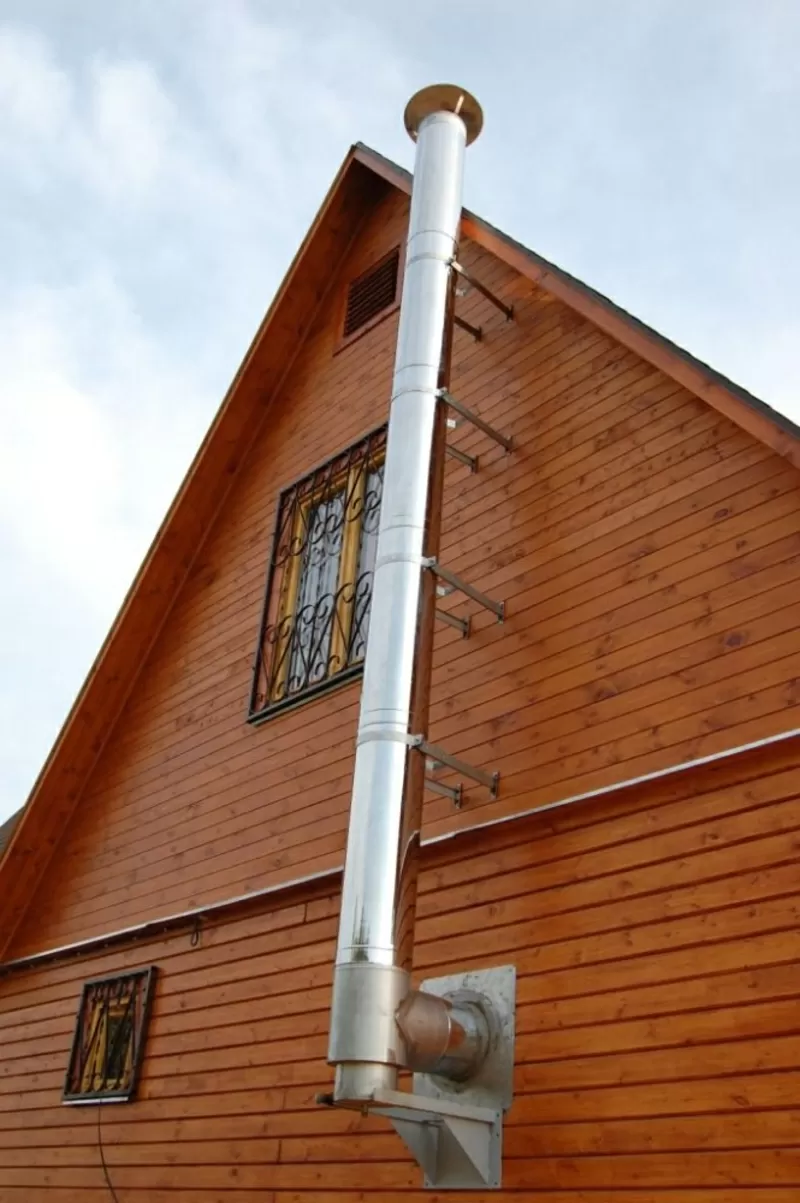

Расположение дымохода снаружи на кронштейнах …

либо с монтажом специальной несущей конструкции из металлического профиля.

… или на специальной несущей конструкции.

Достоинства такого размещения очевидны – нет необходимости устраивать сложные термоизолированные проходы через межэтажные перекрытия и кровлю.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей. Но, если таковых нет, их несложно изготовить и самостоятельно.

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

• Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

• Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

• В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
• Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Видео. Мастер-класс по монтажу нержавеющего дымохода

По сути, если схема монтажа продумана до мелочей, согласована с контролирующими организациями, то сама установка превращается в легкую «игру в детский конструктор». Конечно, не стоит воспринимать все так упрощенно – соответствующие навыки чтения чертежей, слесарной работы, умение пользоваться электроинструментом, аккуратность, последовательность в работе потребуются в полной мере.

Монтаж нержавеющих дымоходов: пошаговая инструкция

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Оглавление:

1. Основные параметры нержавеющих дымоходов
2. Какой металл используется для дымоходов
3. Основные элементы и их характеристики
4. Установка дымохода из нержавейки
5. Утепление дымохода

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

• дизельных;
• газовых;
• твердотопливных;
• комбинированного типа;
• универсальных.

Металлические дымоотводы варьируются по форме:

• прямые;
• телескопические;
• нержавеющие сэндвич дымоходы;
• гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

• дым;
• сажа;
• летучие кислотные соединения;
• газообразные продукты горения;
• угарный газ;
• летучие смолы;
• аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода – более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

• гладкая поверхность и округлая форма содействуют стабильной  тяге;
• образование конденсата минимальное;
• высокие показатели термостойкости и герметичности;
• простота монтажа и обслуживания;
• пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты – дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу – для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

• одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
• двухконтурные термосистемы (с двойным или тройным слоем  дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

• у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
• на дизельном топливе – от 0,8 мм;
• у твердотопливных котлов – от 1 мм.

2. Конфигурация. Идеальный дымоход – прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход – не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

• ревизией с очисткой от сажи;
• отводом конденсата;
• забором воздуха для процесса горения;
• дымником для защиты от осадков.

Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо – правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется  «хромирование».

Для дымоходов используется сталь разных марок:

• 430 – кожухи и другие детали для среды низкой агрессивности;
• 409 – содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
• 316 – с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
• 304 – с теми же добавками, но в меньших количествах для менее агрессивных сред;
• 321 – универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
• 310 – наиболее термостойкие, долговечные и прочные  дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем – дешевле и проще, поэтому внешне выглядит не так  внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

• тройник;
• колена трубы;
• ревизия;
• сборник конденсата.

1. Основной элемент – длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе – от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают  конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия – открытый элемент, который предназначена для  очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола – рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее  распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные  детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши – для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба – когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы – посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

• универсальных;
• твердотопливных;
• газовых;
• комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель –  базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче.    Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.

Монтаж нержавеющих дымоходов: пошаговая инструкция

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Оглавление:

1. Основные параметры нержавеющих дымоходов
2. Какой металл используется для дымоходов
3. Основные элементы и их характеристики
4. Установка дымохода из нержавейки
5. Утепление дымохода

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

• дизельных;
• газовых;
• твердотопливных;
• комбинированного типа;
• универсальных.

Металлические дымоотводы варьируются по форме:

• прямые;
• телескопические;
• нержавеющие сэндвич дымоходы;
• гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

• дым;
• сажа;
• летучие кислотные соединения;
• газообразные продукты горения;
• угарный газ;
• летучие смолы;
• аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода – более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

• гладкая поверхность и округлая форма содействуют стабильной  тяге;
• образование конденсата минимальное;
• высокие показатели термостойкости и герметичности;
• простота монтажа и обслуживания;
• пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты – дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу – для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

• одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
• двухконтурные термосистемы (с двойным или тройным слоем  дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

• у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
• на дизельном топливе – от 0,8 мм;
• у твердотопливных котлов – от 1 мм.

2. Конфигурация. Идеальный дымоход – прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход – не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

• ревизией с очисткой от сажи;
• отводом конденсата;
• забором воздуха для процесса горения;
• дымником для защиты от осадков.

Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо – правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется  «хромирование».

Для дымоходов используется сталь разных марок:

• 430 – кожухи и другие детали для среды низкой агрессивности;
• 409 – содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
• 316 – с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
• 304 – с теми же добавками, но в меньших количествах для менее агрессивных сред;
• 321 – универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
• 310 – наиболее термостойкие, долговечные и прочные  дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем – дешевле и проще, поэтому внешне выглядит не так  внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

• тройник;
• колена трубы;
• ревизия;
• сборник конденсата.

1. Основной элемент – длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе – от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают  конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия – открытый элемент, который предназначена для  очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола – рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее  распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

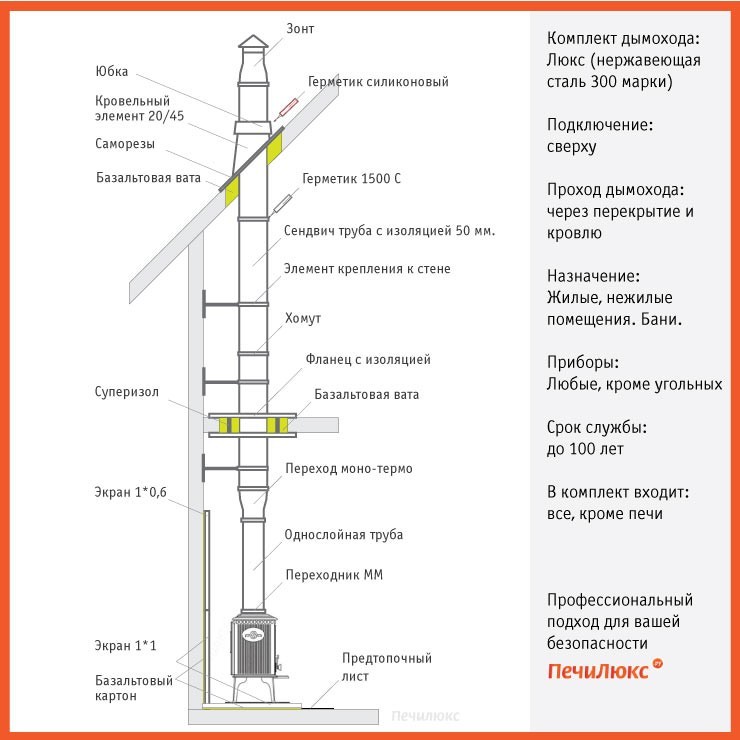

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные  детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши – для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба – когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы – посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

• универсальных;
• твердотопливных;
• газовых;
• комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель –  базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче.    Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.

Монтаж нержавеющих дымоходов: пошаговая инструкция

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Оглавление:

1. Основные параметры нержавеющих дымоходов
2. Какой металл используется для дымоходов
3. Основные элементы и их характеристики
4. Установка дымохода из нержавейки
5. Утепление дымохода

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

• дизельных;
• газовых;
• твердотопливных;
• комбинированного типа;
• универсальных.

Металлические дымоотводы варьируются по форме:

• прямые;
• телескопические;
• нержавеющие сэндвич дымоходы;
• гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

• дым;
• сажа;
• летучие кислотные соединения;
• газообразные продукты горения;
• угарный газ;
• летучие смолы;
• аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода – более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

• гладкая поверхность и округлая форма содействуют стабильной  тяге;
• образование конденсата минимальное;
• высокие показатели термостойкости и герметичности;
• простота монтажа и обслуживания;
• пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты – дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу – для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

• одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
• двухконтурные термосистемы (с двойным или тройным слоем  дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

• у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
• на дизельном топливе – от 0,8 мм;
• у твердотопливных котлов – от 1 мм.

2. Конфигурация. Идеальный дымоход – прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход – не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

• ревизией с очисткой от сажи;
• отводом конденсата;
• забором воздуха для процесса горения;
• дымником для защиты от осадков.

Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо – правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется  «хромирование».

Для дымоходов используется сталь разных марок:

• 430 – кожухи и другие детали для среды низкой агрессивности;
• 409 – содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
• 316 – с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
• 304 – с теми же добавками, но в меньших количествах для менее агрессивных сред;
• 321 – универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
• 310 – наиболее термостойкие, долговечные и прочные  дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем – дешевле и проще, поэтому внешне выглядит не так  внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

• тройник;
• колена трубы;
• ревизия;
• сборник конденсата.

1. Основной элемент – длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе – от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают  конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия – открытый элемент, который предназначена для  очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола – рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее  распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные  детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши – для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба – когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы – посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

• универсальных;
• твердотопливных;
• газовых;
• комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель –  базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче.   Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.

Монтаж нержавеющих дымоходов: пошаговая инструкция

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Оглавление:

1. Основные параметры нержавеющих дымоходов
2. Какой металл используется для дымоходов
3. Основные элементы и их характеристики
4. Установка дымохода из нержавейки
5. Утепление дымохода

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

• дизельных;
• газовых;
• твердотопливных;
• комбинированного типа;
• универсальных.

Металлические дымоотводы варьируются по форме:

• прямые;
• телескопические;
• нержавеющие сэндвич дымоходы;
• гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

• дым;
• сажа;
• летучие кислотные соединения;
• газообразные продукты горения;
• угарный газ;
• летучие смолы;
• аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода – более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

• гладкая поверхность и округлая форма содействуют стабильной  тяге;
• образование конденсата минимальное;
• высокие показатели термостойкости и герметичности;
• простота монтажа и обслуживания;
• пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты – дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу – для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

• одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
• двухконтурные термосистемы (с двойным или тройным слоем  дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

• у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
• на дизельном топливе – от 0,8 мм;
• у твердотопливных котлов – от 1 мм.

2. Конфигурация. Идеальный дымоход – прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход – не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

• ревизией с очисткой от сажи;
• отводом конденсата;
• забором воздуха для процесса горения;
• дымником для защиты от осадков.

Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо – правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется  «хромирование».

Для дымоходов используется сталь разных марок:

• 430 – кожухи и другие детали для среды низкой агрессивности;
• 409 – содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
• 316 – с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
• 304 – с теми же добавками, но в меньших количествах для менее агрессивных сред;
• 321 – универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
• 310 – наиболее термостойкие, долговечные и прочные  дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем – дешевле и проще, поэтому внешне выглядит не так  внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

• тройник;
• колена трубы;
• ревизия;
• сборник конденсата.

1. Основной элемент – длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе – от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают  конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия – открытый элемент, который предназначена для  очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола – рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее  распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные  детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши – для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба – когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы – посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

• универсальных;
• твердотопливных;
• газовых;
• комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель –  базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче.   Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.

Монтаж сэндвич-дымоходов из нержавеющей стали: все нюансы установки

В современной практике почти повсеместно используется двухконтурный (двустенный) модульный дымоход с минераловатным утеплителем, или попросту сэндвич. Изготавливается он из нержавеющих марок стали толщиной 0,5 и более мм. Немалый выбор модулей и фасонных элементов позволяет провести монтаж дымоходов из сэндвич-труб без хлопот в любом здании. При этом располагаться они могут как на улице, так и внутри помещения. Как правильно установить дымоход, какие требования нужно соблюсти, расскажем на примере продукции торговой марки FERRUM (или CRAFT).

Принципиальные моменты, которые надо учесть при монтаже сэндвич-труб

• Сборку модульного дымохода FERRUM (CRAFT) начинают «от печки», любого источника отопления, при этом не важно, на каком топливе он работает – газообразном, твердом или жидком.

• Элементы сэндвича данных производителей рекомендуют собирать «по конденсату». При такой установке смоляные отложения и конденсат не выходят наружу и не попадают в утеплитель, а стекают по внутренним стенкам дымохода.

• Стыки труб и других элементов модульной системы обязательно уплотняются герметиком и скрепляются стальным хомутом, который надежно защищает всю систему от разгерметизации.

• По нормам СНиП, между перекрытиями и дымоходом необходимо оставлять зазор.

• При монтаже сэндвич-дымохода обязательно нужно предусмотреть тройник с заглушкой. С ним легко «инспектировать» дымовую трубу и прочищать ее.

• Стыки модулей ни в коем случае нельзя располагать на участке межэтажного перекрытия.

• Вертикальный монтаж дымоходов из нержавеющей стали делают без использования отвеса, что называется, на глазок.

• Труба на крыше должна быть выше конька, иначе ее засыплет снегом и возникнут проблемы с тягой. Оптимальная высота трубы в данном случае – не менее 0,5 м.

К установке сэндвич-дымохода лучше привлекать квалифицированных специалистов. Как правило, поставщики модульных труб из нержавейки оказывают услуги и по их монтажу и проводят необходимые расчеты.

Монтаж дымохода из нержавеющей стали своими руками

Обустройство домов отопительной системой, работающей на любом топливе, не обходится без дымоходов, которые при правильном выборе и установке обеспечивают естественный вывод угарного газа в атмосферу и гарантируют безопасность окружающим. Но через дымовой канал проходят и побочные продукты горения — копоть, дым, пепел. Они оседают на стенках дымохода, что затрудняет продвижение газов. Это может обернуться тяжёлыми последствиями для жильцов дома. Дабы этого не произошло, внутренняя поверхность дымовых труб должна быть максимально ровной и гладкой, чему в полной мере соответствуют изделия из коррозионно-стойкой стали.

Дымоходные трубы из нержавеющего сплава: классификация, плюсы и минусы

Дымоход из легированной стали, стойкой к коррозии — сложное устройство, которое, помимо труб овального или круглого сечения с безупречно гладкими стенами, состоит из множества формирующих модулей, таких как:

• опорные консоли;
• тройники, заглушки, колена, ревизии, переходники;
• крепёжные скобы и стеновые хомуты;
• устья, сборники конденсата (лейки), конусы;
• юбки для фиксации гидроизоляционного слоя, дефлекторы и искрогасители.

  Дымоход из нержавейки состоит из нескольких модулей, соединённых между собой

Сегодня на рынке представлены всевозможные дымоходы, выполненные из различных материалов. Тем не менее системы из нержавейки пользуются наибольшим спросом, благодаря своим достоинствам.

Преимущества нержавеющих дымоходов

Прежде чем говорить о достоинствах, стоит остановиться на одном значимом факторе — конденсате с кислотными свойствами, который образуется в результате охлаждения горячего воздуха при прохождении через дымоотводную систему и отрицательно влияет на металл, постепенно разрушая его. Нержавеющая сталь по уровню устойчивости к образованию конденсата превосходит все металлические дымоотводные конструкции, что зачастую является для многих основным критерием выбора.

Разрушение трубы происходит под воздействием конденсата, который является главным врагом любой дымоотводной системы

Кроме этого, дымоходы из нержавейки отличаются:

1. Универсальностью и простотой монтажа. Их можно совмещать с разными отопительными приборами и устанавливать в любое время года самостоятельно, не имея опыта и навыков.
2. Долгим сроком эксплуатации. Естественно, их не сравнить с дымоходами из кирпича или камня, но 10–20 лет нержавеющие трубы при правильном устройстве и соответствующем уходе гарантированно прослужат.
3. Высокой жаропрочностью. Они выдерживают температуру до 600ºC и больше в зависимости от марки стали.
4. Отличной сопротивляемостью климатическим воздействиям, биологическим, механическим и химическим агентам.
5. Ремонтопригодностью. При выходе из строя какого-либо составляющего узла его легко можно заменить без демонтажа всей системы.
6. Малым весом. Благодаря этому не нужно закладывать под печь отдельный фундамент.
7. Эстетичностью. Стальные модели имеют привлекательный внешний вид и гармонично вписываются в экстерьер и интерьер любого стиля.
8. Безопасностью. Быстро нагреваясь, дымоходы из нержавейки обеспечивают эффективную тягу, что является залогом абсолютной безопасности при их использовании.
9. Хорошей проходимостью и отсутствием углов. Округлая форма труб предупреждает завихрения продуктов сгорания, чем сводит к минимуму образование копоти и не препятствует интенсивному естественному выведению дыма.
10. Разнообразием моделей, простотой в обслуживании, доступностью и приемлемой стоимостью.

Фотогалерея: дымоходы из нержавеющей стали разной конструкции

Недостатки дымоходов из нержавейки

Дымоходы из легированной стали практически не имеют изъянов. Даже самые ярые противники отмечают лишь три минуса:

• необходимость утепления конструкции;
• наличие подпорок при обустройстве высокого дымохода;
• несоответствие архитектуре построек.

Но и эти недостатки спорные. Утепление системы можно не делать, если использовать трубы-сэндвичи с проложенным минераловатным теплоизолятором. Выдержать общую стилистику дома поможет обшивка наружной части дымохода материалом в тон кровельному покрытию, а внутренней — огнестойким декором. Что же касается подпорок для труб, то современные опорные конструкции весьма разнообразны, отчего всегда имеется возможность подобрать подходящие модели, которые придадут дому особый шарм.

Недостатков у дымоходов из нержавеющей стали очень мало, что существенно отличает их от других аналогов

Видео: сравнение нержавейки с оцинковкой, керамикой и асбестом

Классификация дымоходов из нержавейки

Дымоходы из нержавейки крайне разнообразны и различаются по многим признакам.

По типу дымовых труб

На сегодняшний день существуют следующие варианты:

1. Одностенные модели — трубы круглого либо овального сечения из однолистовой стали толщиной 0,5–1,0 мм. Обычно одноконтурные изделия используются в качестве самостоятельной конструкции внутри помещений или же снаружи в предварительно утеплённых каналах.

   Чтобы удешевить стоимость дымохода, можно приобрести одностенные трубы и обмотать их слоем базальтовой изоляции, а затем стекловолокном или теплоустойчивой фольгой

2. Двустенные (сэндвич-дымоходы) — трёхслойные универсальные конструкции, хорошо зарекомендовавшие себя при обустройстве наружной и внутренней системы. Они состоят из двух нержавеющих труб и проложенного между ними базальтового или минераловатного утеплителя. Двухконтурные элементы отличаются большим диапазоном сечений (от 100 до 1000 мм) и высоким уровнем огнестойкости, чем обусловлена широкая сфера их применения.

   Двухконтурные дымоходы из нержавейки улучшают работу отопительных установок, повышают их КПД и делают эксплуатацию экономной

3. Гофрированные трубы — гибкие рукава из нержавейки длиной до 10 м. Используются в отопительных системах с низким КПД котла, в старых домах и для создания дымовых каналов нестандартной геометрии.

   При использовании гофрированной трубы для обустройства дымохода понадобится минимум комплектующих элементов

По марке нержавеющей стали

Конденсат является главной причиной порчи труб дымохода. Особенно вреден он для металлических изделий. Но не так страшен сам конденсат, как серная кислота, образующаяся в нём, которая в виде окиси оседает на стенках дымохода, снижая его проходимость. Чистка канала, к сожалению, решает такую проблему ненадолго. Оттого при выборе труб, помимо прочих характеристик, необходимо учитывать и марку стали, из которой они изготовлены, а также обращать внимание на уровень жаропрочности и кислостойкости — они должны быть высокими.

Конденсат в виде смолянистой жидкости под влиянием низких температур оседает на внутренней поверхности дымохода и, смешиваясь с другими продуктами сгорания, стекает по трубе вниз, существенно сужая проходной канал и вызывая окисление металла

Самые распространённые марки стали для дымоходов:

1. AISI 310 — жаропрочная сталь с высоким содержанием никеля и хрома, что позволяет ей отлично противодействовать окислению. А окалинообразование наступает при температуре 1050 ºC. Эта марка нержавейки считается самой дорогой и элитной.
2. AISI 304 — немагнитная низкоуглеродистая (не более 0,08%) сталь с высокой плотностью, но вместе с тем довольно пластичная. Выдерживает большой температурный режим, сохраняя структуру даже при нарушении внешнего слоя. Хорошо противостоит коррозии, щелочам и кислотам. К тому же отлично поддаётся полировке, благодаря чему часто используется при дизайнерском оформлении жилья.
3. AISI 316 — аустенитная жаропрочная сталь, содержащая 15–20% хрома и не менее 7% никеля. Считается улучшенной версией AISI 304, легко обрабатывается, устойчива к коррозии и воздействию кислоты, используется для изготовления комплектующих почти для всех типов дымоходов.
4. AISI 321 — не закаливаемая, аустенитная, немагнитная сталь с добавлением титана, характеризующаяся высокой прочностью, долговечностью и устойчивостью к коррозии.
5. AISI группа 400 — нержавеющая сталь, имеющая балансированный химический состав, что обеспечивает ей превосходную антикоррозийность. Ноу-хау из этого сырья — декоративная нержавейка, которая после шлифовки, структурирования поверхности и напыления широко используется для оформления интерьеров и фасадов. Это хороший ответ противникам нержавейки на миф о несоответствии таких дымоходов архитектурной стилистике.

   К декоративной нержавеющей стали относится металлопрокат с различной степенью обработки поверхности — оксидирование, травление, напыление, рельефная отделка и цветное текстурирование по технологии ColourTex

Видео: как сэкономить на дымоходе из нержавейки

По способу соединения труб

Самые распространённые схемы соединения нержавеющих труб:

1. Сборка отводного канала «по дыму», где каждая следующая труба надевается на предыдущую. Этот метод надёжно защищает внутренние помещения от дыма, но не решает проблему отвода конденсата, поэтому нужна хорошая изоляция для предотвращения намокания и гниения утеплителя. Применяется в том случае, если в системе имеется тройник для отвода конденсата.

   В основном применяют сборку дымоотводов «по конденсату», используя сборку «по дыму» лишь в банных печах и каминах

2. Сборка «по конденсату» — конструкция, в которой верхняя труба вводится в нижнюю. В этом случае конденсат стекает сверху в конденсатосборник, не причиняя вреда утеплителю, однако велика вероятность проникновения дыма в помещение, если существует даже крохотная щель. Используют такую технологию в системах, где нет необходимости в тройниках для конденсатоотвода.

   При сборке сэндвич-дымохода зауженный конец одной трубы вставляют в отверстие другой, благодаря чему легко выводится конденсат и почти не скапливается сажа, особенно если дополнительно поставить специальные тройники

Неправильная сборка комплектующих дымохода, например, монтаж системы «по дыму» без тройника, может обернуться серьёзными последствиями — выбросом конденсата и смол в теплоизоляцию сэндвичей или на поверхность дымохода, что может привести к возгоранию сажи и пожару.

По назначению и толщине стенок

В зависимости от теплоносителя серийно выпускаются трубы, предназначенные для:

• газовых генераторов;
• твердотопливных систем;
• дизельных и универсальных (многотопливных) агрегатов;
• каминов, банных печей.

При этом толщина стенок нержавеющих труб должна быть для:

• твердотопливного оборудования — от 1,0 мм и более;
• газовых устройств — не менее 0,5–0,6 мм;
• котлов или печей на жидком топливе — 0,8 мм и больше.

По размерам

Здесь особое внимание нужно уделить расчёту высоты дымохода.

От правильно рассчитанной высоты дымохода зависит эффективность и долгосрочность работы отопительных приборов

Она регламентируется нормативными актами — сводом правил под номером 7.13130.2009 и СНиП 41–01–2003 — независимо от материала изготовления труб и компонующих элементов.

Кроме высоты, немалое значение для бесперебойной работы дымоотводной системы имеет диаметр труб, который подбирается с учётом вида отопительного оборудования, его мощности — чем меньше мощь котла, тем понадобится меньшее сечение дымового канала — типа постройки и её предназначения, размеров и конфигурации кровли.

Сечение дымохода прямо пропорционально размерам топки (используется соотношение 1:1,5), при этом диаметр труб не должен быть меньше диаметра поддувала

Таблица: высота дымохода относительно конька крыши согласно нормативам

Расстояние от дымохода до конька крыши, м	Длина оголовка дымохода, м
≤ 1,5	≥ 0,5 над уровнем конька
от 1,5 до 3,0	вровень с коньком
≥ 3,0	ниже конька, чтобы угол между уровнем конька и верхним срезом дымохода составлял 10 градусов
Когда строение имеет плоскую крышу	≥ 0,5 над линией, проведённой под углом в 45º от высшей точки, находящейся поблизости, до плоскости крыши
Минимальная длина отводного канала от колосников до выхода должна составлять не менее 5,0 м для скатных кровель и 0,5 м — для плоских.

Видео: из какой нержавейки выбрать дымоход

Ведущие производители нержавеющих дымоходов

Выбор при покупке того или иного дымохода в большей степени колеблется между стоимостью и качеством. Но следует помнить, что безопасность — превыше всего, поэтому вопрос экономии при обустройстве дымоотводной системы лучше рассматривать в последнюю очередь, а изначально сконцентрировать внимание на продукции проверенных производителей, среди которых:

1. ПП «Вулкан» — лидер на российском рынке, выпускающий одноимённые модульные дымоотводные системы из нержавейки с 1996 года, признанные лучшими благодаря большой гарантии (до 50 лет) и сочетанию с котлами мировых брендов.
2. ООО «Вент Устрий» — объединение, дымоходы которого изготовлены на основе ГОСТ 3262–75, они используются для любого отопительного оборудования, не занимают много места и отличаются простотой установки.
3. «Везувий» — компания, изделия которой характеризуются компактностью, элементарной конструкцией, лёгкостью сборки и более низкой ценой.
4. Предприятия «Балтвент», «Росинокс», «Крафт», «Термофор», «Элитс», а также «Феррум», «Эталон», «Сфера», «Теплодар» и «Феникс».

   Продукция надёжных производителей поможет собрать качественный и долговечный дымоход, которому после монтажа не понадобятся профилактические работы на протяжении многих лет

Видео: дымоходы популярных брендов — сборка

Монтаж и установка дымохода из нержавейки

Зная принципы и схемы монтажа, имея на руках полный комплект деталей, сделать сборку и установку дымохода из нержавейки самостоятельно под силу любому домовладельцу. Да и затраты по обустройству, несмотря на немалую цену комплектующих, будут гораздо ниже.

Благодаря большому ассортименту соединительных деталей можно собрать любую необходимую конфигурацию дымохода из нержавейки

Перед установкой необходимо провести соответствующие расчёты и согласования со службой технадзора:

• правильно подобрать сечение труб и формирующих деталей;
• придерживаться нормативов, регламентирующих минимально допустимую длину дымоотводного канала и его подъём над кровлей;
• предусмотреть, чтобы горизонтальные участки были длиной не более 1 м, а общее число поворотов независимо от угла изгиба — не больше трёх;
• утеплить наружные или внутренние (в холодном помещении) зоны конструкции, если её составные части не имеют собственной теплоизоляции;

  Грамотно выполненное утепление нержавеющей дымоходной трубы, не имеющей собственной теплоизоляции, важно с точки зрения пожарной безопасности и защиты крыши от протечек

• укомплектовать дымоход искрогасителем — обязательное условие при проходе нержавеющего дымохода через кровлю из горючих материалов;

  Дымоход в процессе работы нагревается до высоких температур и разбрасывает искры, для нейтрализации которых устанавливается искрогаситель

• определиться заранее с местом соединения всех элементов конструкции, поскольку стыковка в стенах и перекрытиях недопустима — наименьшее расстояние от пола, стен и потолка 700 мм;
• уделить внимание зазору (интервалу) между кровельным покрытием и трубой — как минимум 130 мм для негорючих укрывных настилов, от 200 мм (сэндвичи) до 1000 мм (одноконтурные) между трубами и горючим материалом.

На наклонных и горизонтальных участках дымохода трубы соединяют «по дыму» с целью обеспечить свободное продвижение по каналу продуктов горения. На вертикальных отрезках — «по конденсату», дабы образовавшаяся влага не проникла в утеплитель.

Располагать дымоход можно по-разному исходя из места установки котла, планировки дома, соблюдения нормативов и целесообразности. Существует три схемы обустройства:

• внутри помещений;

  Внутренний дымоход не требует дополнительного утепления, в нём лучше тяга и теплоотдача

• снаружи здания на кронштейнах;

  При обустройстве наружного дымохода конструкцию обычно собирают на земле и уже готовую фиксируют стенными кронштейнами равномерно через каждые 1,5–2 м

• снаружи дома на специальной опорной консоли, что в настоящее время более распространено, поскольку отсутствует необходимость создавать сложные проходы через несущие перекрытия и кровлю.

  Если наружный дымоход расположен со стороны скатов, а карнизный свес меньше 40 см, то дымоотводную конструкцию помещают в специальные опорные консоли

Видео: дымоход через крышу и по стене — плюсы и минусы

Монтаж дымохода из легированной стали

Когда схема обдумана, получено разрешение контролирующих служб, что является обязательным, приобретены нужные формирующие элементы, то сборка и установка системы сложности не представляет. Все модули будущего отводного канала имеют адаптированные зоны сопряжения, благодаря чему монтаж дымохода напоминает компоновку детского конструктора, где всё просто и понятно.

От качества сборки дымохода во многом зависит возможность длительной эксплуатация и долговечность всей отопительной системы

Монтажные работы начинаются с подготовительного этапа, который включает в себя:

• расчёт дымохода;
• разметку стен;
• составление эскиза;
• выбор схемы установки;
• закупку материалов.

Все дальнейшие работы зависят от расположения конструкции.

Монтаж внутреннего дымохода

Выполнить сборку внутреннего дымохода можно по следующей инструкции:

1. Последовательную сборку всех звеньев конструкции начинают от теплогенератора, на который надевают переходник, промазывают герметиком и закрепляют хомутом.
2. Следом вставляют одностенные трубы и комплектующие, пока не образуется канал до выхода на крышу. Насадку труб делают на глубину равную половине их наружного диаметра.
3. При проходе через межэтажные перекрытия и кровлю формируют узлы из самодельного короба или готовой конструкции. Через кровельный выводят на необходимую высоту сэндвич-трубу и надевают на неё крызу (угловой элемент соразмерный уклону скатов), окапник (декоративное кольцо), конус (предотвращает попадание влаги в утеплитель) и оголовок (колпак на трубу).

   Проход дымохода через межэтажные перекрытия должен быть надёжным, поскольку нагретые стенки трубы находятся в непосредственной близости к горючим материалам

4. Проводят обработку швов внутри дымохода высокотемпературным герметиком, что предупредит снижение тяги и проникновение в помещение дымовых газов. Обработанные модули создадут монолитную конструкцию, поэтому внутреннюю герметизацию необходимо делать лишь после окончательной подгонки всех комплектующих. Если же планируется монтаж разборного канала, то специалисты рекомендуют использовать термостойкую монтажную пену только на стыках.

   Несмотря на то что производители гарантируют надёжность соединений модулей, для длительной эксплуатации отопительной системы и пожаробезопасности необходимо всё же использовать специальный герметик для дымохода

5. Утепляют одноконтурные трубы и делают гидроизоляцию в местах примыканий с использованием герметика и специальных уплотнителей.

Уплотнители предназначены для герметизации отверстий в местах прохода дымоходов, вентиляционных и прочих труб через кровлю

Видео: монтаж дымохода из нержавейки с выведением на крышу

Монтаж наружного дымохода

Возможен монтаж дымохода и снаружи дома. Для этого:

1. Надевают переходник на патрубок котла или печи, герметизируют и зажимают хомутом.

   Патрубок нужно хорошо загерметизировать, чтобы дым не попадал в помещение

2. Собирают и монтируют горизонтальный участок, выводя его через проходной узел в стене. Принцип его обустройства такой же, как и прохода через перекрытие и крышу.
3. Ниже выхода горизонтальной части дымохода крепят к стене кронштейн с пластиной, на которую устанавливают ревизии и конденсатоотвод.

   Выход дымохода через стену должен быть строго горизонтальным и не длиннее 1 м, а все вертикальные конструкции — чётко перпендикулярными

4. Начинают сборку вертикальной части отводного канала, фиксируя его на стене кронштейнами через каждые 1,5—2 м. Если конструкция получилась тяжёлой, то делают дополнительное крепление в местах соединения тройников и отводов.
5. Устанавливают конус, оголовок и дымник, который защитит систему от атмосферных осадков.

Видео: монтаж сэндвич-дымохода, нюансы и советы

Прохождение дымохода через перекрытия и кровлю

При внутреннем обустройстве дымохода из легированной стали большое значение имеет грамотное формирование узлов прохода через перекрытия и кровлю. Большинство производителей включают в ассортимент специально предназначенные для этих целей изделия (мастер флеш), обеспечивающие хорошую гидроизоляцию и необходимый зазор между дымоходом и кровельным покрытием.

Эластичность технологичного уплотнителя мастер флеш позволяет создать плотное примыкание дымовой трубы к кровельному покрытию

Сделать из нержавейки подобную деталь, например, в виде простого короба с отверстием в центре для прохождения трубы и стенками, равными по высоте необходимому промежутку, можно самостоятельно:

1. Вначале выпиливают отверстие между стропилами, в межэтажном перекрытии или стене и укрепляют дополнительно его края.
2. Затем из листового металла вырезают две заготовки на 5 см больше проделанного отверстия. Под прямым углом на 5 см отгибают края. Получается два П-образных фрагмента, которые закрепляют саморезами по обеим сторонам отверстия.
3. Аналогично делают ещё две заготовки и устанавливают их в отверстии внахлёст с первыми, чтобы сформировалась сплошная окантовка прохода.
4. Делают днище по размерам отверстия, вырезают в центре круг для прохода трубы и закрепляют конструкцию в коробе.

   Место прохода дымоотводного канала через перекрытия, стены или кровлю необходимо закрыть защитным коробом для безопасности, заполнив вначале пустое пространство базальтовым волокном или другим теплоизолятором

Короб устанавливается и закрепляется в толщине перекрытий, а пространство вокруг заполняется керамзитом или базальтовой ватой. После чего нижние и верхние отверстия закрываются декоративными пластинами.

Несколько иной подход к оформлению прохода трубы через кровлю. Здесь надо учитывать, что:

• на скатных кровлях, даже с небольшим уклоном, отверстие под трубу будет не круглым, а эллипсовидным либо прямоугольным;
• дымовой канал должен проходить через кровельные конструкции приблизительно по центру между стропилами и потолочными балками;
• непосредственно после вывода трубы следует предусмотреть восстановление теплоизоляции и гидроизоляции проходного узла, чтобы предотвратить потери тепла и проникновение атмосферных осадков в подкровельное пространство;
• нелишним будет надеть на дымоходную трубу обжимную юбку для герметизации стыка с кровлей, а сверху установить оголовок-зонтик, если это не запрещено правилами, и искроуловитель при необходимости.

  Проход трубы через крышу должен выполняться в соответствии с действующими нормативами, чтобы обеспечить безопасную эксплуатацию системы отопления и не ухудшить функциональность кровельной конструкции

Видео: короб для дымохода своими руками

Герметизация и утепление дымохода из нержавейки

Правильный монтаж без хорошей герметизации не гарантирует стабильность функционирования дымохода и безопасность.

Герметики для стального дымохода различаются по:

• основе — силикатные или силиконовые;
• температурным параметрам — термостойкие;
• составу — одно- либо двухкомпонентные.

Помимо жидких, существуют также другие удобные и надёжные герметики. В частности, термоклей с гидроизоляционными адгезионными свойствами или термолента — самоусадочный герметик, сжимающийся под влиянием температуры и плотно охватывающий стык.

При выборе подходящего состава нужно ориентироваться:

• на тип генератора (печь, котёл, камин), температуру нагрева и условия эксплуатации;
• где именно будет использован герметик — узлы прохода, соединение труб с элементами конструкции;
• на рекомендации производителей — для нержавеющей стали не желательно использовать кислотные смеси, твёрдые герметики хороши для заделки трещин, а эластичные — для труднодоступных участков и стыков, наиболее подверженных температурной деформации.

Видео: герметики для дымоходов — выбираем правильно

Как грамотно делать герметизацию

Технология герметизации следующая:

1. Перед началом работ срезают наконечник наискось таким образом, чтобы получилось отверстие равное по диаметру будущему шву.
2. Зачищают и обезжиривают поверхность, а затем с помощью строительного пистолета равномерно наносят герметик на нужные участки дымохода.
3. Оставляют на сутки для полного высыхания, после чего растапливают котёл, чтобы проверить качество герметизации.

При работе с герметиками нужно соблюдать простые правила, а именно не использовать составы при температуре ниже +5 ºC и работать в перчатках, а при попадании на кожу немедленно промыть проточной водой.

Для лучшей защиты от воздействия влаги герметизация дымохода из нержавеющей стали осуществляется методом обработки стыков специальным составом, способным противостоять температурам в 100 °C и больше, что следует учесть при выборе герметика

Особенно тщательно следует герметизировать ключевые части конструкции, например, проходные узлы и соединительные швы, так как от качественной изоляции этих мест зависит результативность работы всей отопительной системы и долговечность крыши.

Утепление дымохода

Главная причина теплоизоляции дымоходов — смещение точки росы (место образования конденсата) в конструкциях без утепления. Её расположение в дымоходе зависит от температуры выходных газов — чем больше температура, тем она выше, а значит, отопительная система будет более надёжной и долговечной.

Естественно, в неутеплённых дымоходах, тем более расположенных снаружи, топочные газы остывают быстрее, что приводит к перемещению точки росы вниз трубы и обильному образованию конденсата. Утепление поможет поднять её до разумного предела, в идеале за пределы дымохода, но такого практически не бывает.

Утепление дымовых труб уменьшит выделение конденсата за счёт смещения точки росы во внешнее пространство, что благоприятно скажется на работе всей отопительной системе

Самое простое утепление одностенной нержавеющей трубы:

1. Обмотать все формирующие элементы утепляемого участка матами из каолиновой или базальтовой ваты.

   Для самостоятельного утепления дымоходной нержавеющей трубы обычно используют изолятор, который легко закрепить в одиночку, не забывая всё-таки о его влагостойкости

2. Зафиксировать материал стальной проволокой или асбестовым шнуром.
3. Надеть сверху футляр для защиты теплоизоляционного материала и скрепить его на стыках саморезами или заклёпками.

Перед утеплением дымохода из нержавейки нужно проверить надёжность соединения всех компонентов и качество герметизации, поскольку теплоизоляционный слой не способен защитить деревянные элементы кровельной конструкции от возгорания.

Утеплить дымоход из нержавейки с температурой теплоносителя до +400ºC можно готовыми изделиями — цилиндрами из плотного базальтового волокна, кашированными алюминиевой фольгой, стеклотканью или стеклопластиком. Они выпускаются с различной толщиной и диаметра, а для удобства охвата трубы имеют разрезы на внутренней и внешней стороне.

Все минераловатные цилиндры соответствуют единому госстандарту, но при этом отличаются друг от друга по плотности, теплопроводности, паропроницаемости, а также по наличию или отсутствию фольгированного покрытия

При выборе нужно учитывать:

1. Температуру выходных газов. Чем она выше, тем меньше нуждается нержавеющая труба в утеплении, но в то же время теплоизолятор должен быть огнезащитный и жаростойкий.
2. Расположение дымохода. Наружное или внутреннее. В первом случае труба по стене дома прогревается дольше, следовательно, влаги за это время выделяется больше, оттого такие участки особенно нуждаются в качественной теплоизоляции.
3. Материал изготовления. Для нержавейки оптимальный вариант — минераловатные теплоизоляторы на основе базальтовых пород.

Вес теплоизоляционного слоя не должен превышать несущую способность опорных устройств и основных конструктивных систем дома, чтобы не нарушить их.

Видео: теплоизоляция для дымохода

Уход и обслуживание дымохода из нержавейки

Чтобы стальной дымоход функционировал исправно в течение отопительного сезона, необходимо:

• перед первым розжигом печи проверить наличие в дымовом канале мусора или посторонних предметов, протолкнуть засор к ближайшей ревизии, затем закрыть люки, прошерстить дымоход ёршиком, удаляя копоть, а следом почистить ревизионные баки;
• не сжигать в печах бытовые отходы;
• для твердотопливных теплогенераторов не использовать хвойные древесные породы, содержащие смолы, но иногда протапливать осиновыми дровами, которые дают высокое пламя, способное выжечь сажу в трубе.

Кроме этого, нужно периодически осматривать кровлю на предмет образования ржавчины вокруг дымовой трубы, которая имеет свойство распространяться и способна поражать даже дымоходы из нержавейки.

Ржавчина поражает трубы, сделанные из некачественного материала

Поэтому в случае её появления нужно выяснить причину и принять соответствующие меры:

1. Освободить пространство вокруг трубы и демонтировать проблемный участок, если потребуется.
2. Очистить рабочую поверхность, отшлифовать и обезжирить.
3. Заделать небольшие дыры и трещины.
4. По возможности промыть водой и просушить.
5. Залить щели вокруг трубы подходящим герметиком и надеть на трубу силиконовую насадку, закрепив саморезами.

   Ошибки при обустройстве дымохода могут привести к существенным негативным последствиям, например, к образованию ржавчины на металлической кровле

Дымоходы из нержавеющей стали — изделия нового поколения, успешно заменившие громоздкие традиционные дымоотводные конструкции, доставляющие немало хлопот. Они надёжны и долговечны. К тому же отличаются красивым и стильным внешним видом, особенно последние инновационные модели с цветным порошковым покрытием. Собрать и установить их намного проще, чем, например, асбестоцементные или кирпичные с керамической вставкой, да и стоимость ощутимо меньше. Оттого дымоходы из нержавейки пользуются куда большей популярностью, нежели их аналоги.

Оцените статью:

[Голосов: Среднее: ]

Сэндвич-трубочист — Услуги

	Чистка дымоходов — Мы предоставляем исключительные услуги чистки дымоходов для всех ваших нужд, от каминов и дровяных печей до дымоходов. Эта услуга включает в себя визуальный осмотр (уровень 1) дымохода, чтобы убедиться, что ваша система работает правильно. Наши технические специалисты покинут ваш дом с нашей гарантией отсутствия сажи / беспорядка и уверенности в том, что ваша дымоходная система обслуживалась одним из наших профессиональных трубочистов.
	Заглушки для дымоходов — Мы используем высококачественные заглушки для дымоходов Gelco из нержавеющей стали или меди. Заглушки дымохода предотвращают попадание дождя, животных и мусора в дымоход. Все наши колпачки для дымоходов включают искрогаситель из нержавеющей стали, приваренный прямо к колпачку для предотвращения попадания в воздух углей и искр. Также доступны нестандартные размеры, и на каждую бейсболку дается пожизненная гарантия производителя.
	Заглушки для дымохода — Мы предлагаем заглушки для дымохода из нержавеющей стали или меди для деревянного дымохода с сборным камином. Большинство чехлов для чейза на Кейп-Коде сделаны из оцинкованного металла, который гниет всего через несколько лет. Позвольте нам установить крышку из нержавеющей стали или меди, чтобы вам было легче. Все крышки изготавливаются на заказ с учетом размеров дымохода.
	Демпферы с верхним уплотнением — Мы предлагаем демпферы с верхним уплотнением Lyemance в качестве альтернативы демпферу для кирпичной кладки.Верхний демпфер Lyemance может быть до 10 раз более эффективным в предотвращении потери тепла, чем новый демпфер горловины. Они сделаны из алюминия, поэтому не ржавеют и не деформируются. Она легко открывается и закрывается при быстром рывке за цепь. Установка занимает короткое время и обычно дешевле, чем обычный демпфер.
	Установки для печей и каминов — Сэндвич-трубочист предлагает установки для печей на дровах.Будь то камин или вставка, наш профессиональный установщик / владелец сделает всю работу за вас. Каждая установка разрабатывается индивидуально для вашего индивидуального камина. Мы также предлагаем газовые плиты и вставные установки, но вам понадобится лицензированный сантехник для выполнения газовых подключений. Мы также можем установить вам сборную каминную систему с нулевым зазором, изготовленную на заводе. Обладая более чем 30-летним опытом в области вентиляции печей и каминов, мы не можем установить такую ​​систему.
	Металлбест Дымоходы — Нужен дымоход для вашей новой системы отопления или дровяной печи? Зачем тратить деньги на каменный дымоход, если вы можете установить сборный дымоход за меньшие деньги и меньше времени.Эта полностью топливная дымовая труба удовлетворит все ваши потребности в отоплении, будь то дровяное, газовое или жидкое топливо
	Bellfire Fireplace Systems — Обычные камины имеют нулевую эффективность. Каминные системы Bellfire — это лучшие открытые камины, производящие тепло. Они способны производить максимум тепла при минимальном количестве дров. Спросите сегодня, как вы можете ощутить преимущество Bellfire.
	Вкладыши из нержавеющей стали — Пожары в дымоходе случаются, и когда они возникают, вкладыши из нержавеющей стали являются наименее дорогостоящим, но наиболее эффективным способом ремонта поврежденного вкладыша дымохода. Если у вас старый дымоход без футеровки, в большинстве случаев он может быть облицован футеровкой из нержавеющей стали. Мы предлагаем самую лучшую из доступных систем футеровки из 4-слойной нержавеющей стали с толстыми стенками, а также все компоненты для завершения вашей облицовки.На все наши лайнеры распространяется пожизненная гарантия при использовании древесины. Сэндвич-трубочист может удовлетворить все ваши потребности в замене облицовки.
Водоотталкивающие средства — Мы предлагаем лучшие водоотталкивающие средства, доступные сегодня! Если вы отремонтировали или осмотрели крышу или потолок и обнаружили, что не можете найти решение проблемы утечки воды, возможно, дымоход нуждается в водоотталкивающем составе. Кладочные дымоходы пористые и впитывают воду, как губка.Используя ChimneySaver, мы можем предотвратить повреждение дымохода водой или внутренних стен вашего дома. ChimneySaver не похож на большинство продуктов, которые вы найдете в вашем местном хозяйственном магазине. Гидроизоляционные герметики могут оставаться на поверхности и задерживать пары воды. ChimneySaver действительно глубоко проникает в кирпичи, чтобы защитить дымоход от разрушительного проникновения воды. Гарантия производителя на него составляет 10 лет.

правила установки.Монтаж сэндвич-дымохода.

В последнее время все больше и больше дымоходов делают из многослойных труб. Корпус в относительно невысокой цене, долгий срок службы, довольно привлекательный внешний вид. Немаловажно и то, что возможен самостоятельный монтаж сэндвич-дымохода. Это не очень простое дело — нюансов много, но сделать это можно самостоятельно, без привлечения специалистов.

Что такое сэндвич-трубка и что это такое

Сэндвич-труба названа так за многослойность: два слоя металла, между которыми находится утеплитель.Такая конструкция решает многие проблемы, которые были присущи простому дымоходу из металлической трубы. Во-первых, изоляционный слой не позволяет нагревать внешний металлический кожух до критических температур, трубка не принимает жесткого излучения. В комнате созданы более комфортные условия. Во-вторых, такой же утеплитель значительно снижает количество конденсата, который образуется при выводе трубы на улицу. В-третьих, поскольку наружный кожух не имеет такой высокой температуры, дымоход легче проходит через крышу или стену.

Сэндвич-труба представляет собой два металлических цилиндра, пространство между которыми заполнено утеплителем

Из каких материалов делают

Сэндвич-трубы изготавливаются из оцинкованной или нержавеющей стали. Оцинкованные сэндвич-трубы для дымоходов используются редко. Разве что для удаления продуктов сгорания настенного газового котла малой мощности или газового водонагревателя. Может использоваться для изолированной вентиляции. Для более серьезных утеплителей они непригодны — при высоких температурах выгорает цинк, сталь быстро ржавеет, дымоход приходит в негодность.

Сэндвич-трубы для высокотемпературных дымовых газов изготовлены из нержавеющей стали. Причем нержавеющая сталь используется разных марок — от сплавов с низким содержанием легирующих металлов до высоколегированных жаропрочных. Разной может быть толщина металла — от 0,5 до 1 мм, а также толщина утеплителя — 30 мм, 50 мм и 100 мм. Понятно, что объем будет другой, и цена тоже.

Основные марки стали, используемые при производстве многослойных труб для дымоходов, их назначение и основные характеристики приведены в таблице.

Марка нержавеющей стали	Основные характеристики	Область применения
AISI 430	Обладает достаточной устойчивостью к атмосферным воздействиям, но не выдерживает высоких температур	Используется для наружных кожухов многослойных труб
AISI 439	Содержит титан, повышающий устойчивость к высоким температурам и агрессивным средам.	Подходит для газовых котлов, маломощных твердотопливных агрегатов (до 30 кВт)
AISI 316	Легирующие добавки — никель и молибден — придают высокую кислотостойкость, повышенную термостойкость.	Оптимально для газовых котлов любого типа.
AISI 304	Более дешевая версия AISI 316 с меньшим количеством легирующих добавок	Экономичный вариант для газовых котлов средней и малой мощности
AISI 316I, AISI 321	Выдерживает температуру до 850 ° C	Может использоваться для отопления твердотопливных печей
AISI 310S	Повышенная термостойкость — до 1000 ° C (и цена)	Для банных и пиролизных твердотопливных печей

Как видно из таблицы, разные марки нержавеющей стали имеют разное назначение.Для внешнего корпуса используются более дешевые сплавы, для внутреннего — более жаропрочные и дорогие. Это необходимо для удешевления производства и не требует высокой устойчивости к температурам за пределами дымохода. Есть и более бюджетные варианты — внешний кожух выполнен из оцинкованной стали. Внешне эти изделия проигрывают нержавеющим, но они нормальные (с нормальным утеплителем и его толщиной).

Утеплитель и толщина

Между двумя слоями металла находится утеплитель.Чаще всего это каменная вата. Толщина утеплителя от 30 до 100 мм:

• При толщине утеплителя 30 мм температура дымовых газов не должна быть выше 250 ° С. Такие температуры производят только газовые котлы малой и средней мощности.
• Слой утеплителя в 50 мм позволяет выдерживать температуру до 400 ° С. Область применения — любые газовые и жидкотопливные котлы, дрова при условии, что дымоход выходит на улицу (через стену).
• Слой минеральной ваты толщиной 100 мм позволяет выдерживать нагрев до 850 ° С.Такой сэндвич-дымоход можно установить на твердотопливный котел любого типа, в каминах и кострах.

Помимо толщины утеплителя, нужно обращать внимание на его марку, а точнее — на температурный диапазон, в котором он может работать. Не всякая каменная вата выдерживает нагрев до 850 ° С, а только некоторые специальные марки. Если вам нужен дымоход для твердотопливного котла, необходимо также учитывать термостойкость утеплителя.

Типы подключения

Элементы сэндвича дымохода могут быть соединены двумя способами: патрубками и гофрированными краями.Розетка означает, что с одной стороны имеется немного более широкая фаска. При такой конструкции достигается высокая степень герметичности дымохода. Этот тип многослойной трубы хорошо подходит для газовых котлов, где важно предотвратить утечку. Есть и минус: установка требует высокой точности.

Гофрированный край сэндвича позволяет без проблем собрать дымоход. Недостатком такого решения является то, что для обеспечения герметичности требуется значительное количество высокотемпературного герметика, а это стоит больших денег.

Также стоит обратить внимание на продольный шов. Он может быть сварным или с фальцем. Если шов сварной, он должен быть выполнен в защитной среде аргона (чтобы не выгорели металлы сплава). Такое подключение необходимо для твердотопливных котлов, банных духовых шкафов и каминов. Для всех остальных вы можете использовать соединение со скидкой.

Способы установки

Вывести дымоход можно двумя способами. Первый — провести трубу через стену, а затем поднять внешнюю стену до необходимого уровня.Второй вверх, через потолок и крышу. Оба они несовершенны.

Если дымоход находится на улице, из-за перепада температур в нем активно образуется конденсат. Поэтому в нижней части дымохода необходимо установить тройник с сборником конденсата (стеклом) и просветом. Этот агрегат позволяет без особого труда обслуживать дымоход: откручивается стекло, сливается конденсат. Также без проблем периодически сбивается сажа — через чистую дырочку можно запустить специальную щетку для дымохода.

При выводе дымохода через крышу потребуется несколько проходных узлов — по этажности. Если дом одноэтажный, потребуется один проход через потолок, а второй — через крышу. Также вам понадобится флешмастер или фартук на круглую трубку из оцинкованной стали.

Установка сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Но монтировать к стене нужно будет каждые 1.5-2 метра. Если стены здания легковоспламеняющиеся (деревянный дом или каркас), стены обязательно защищают негорючим экраном.

Дым или конденсат

Как уже было сказано выше, одна сторона сэндвич-трубки немного шире, вторая — немного уже. Из-за этой разницы в диаметре модули соединяются между собой. Если более широкий конец загнут вверх (на рисунке справа), сборка называется «конденсатной». При таком способе монтажа капли конденсата беспрепятственно стекают вниз.Недостатком этого метода является то, что при недостаточной герметизации стыков дым может просачиваться в микротрещины. Такой вид монтажа сэндвич-дымохода применяется при выводе трубы через стену. Здесь требуется свободный отвод конденсата, а небольшие утечки дыма бесстрашны — на улице они некритичны.

Если более узкий край обращен вверх, второй элемент кладется поверх него более широкой частью. Этот вид сборки называется «дымовой» (на рисунке слева).В этом случае конденсат, стекающий по стене, может вытекать через недостаточно герметичный стык. Но дым проходит свободно. Такой вид сборки применяется, если труба идет внутрь помещения (выводится через крышу). Конденсат, протекающий по трубе, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. К тому же при хорошей герметизации стыков и конденсата не будет вытекать.

Чтобы соединение модулей сэндвич-модуля дымохода было надежным, каждый из них обычно смазывают термостойким герметиком, а затем дополнительно затягивают хомутом.

Опции

Дымоходы типа «сэндвич»

хороши тем, что имеют модульную конструкцию, что позволяет собирать любую конфигурацию, с любыми параметрами. Перед тем, как отправиться в магазин, необходимо узнать необходимый диаметр дымохода, высоту трубы и те дополнительные элементы, которые потребуются.

Диаметр дымохода

При выборе диаметра сэндвич-трубы существует простое правило: он не может быть меньше диаметра выхода котла.Если выходная труба 120 мм, то внутренний диаметр сэндвича должен быть таким же или больше. Он может быть шире, но меньше — точно нет, да и усадку нельзя делать по всему дымоходу. Если дымоход чуть шире патрубка, приобретается переходник, который ставится прямо на выход котла, и тогда рабочий размер уже набегает.

Если котла еще нет, но вы знаете его мощность, вы можете выбрать дымоход, исходя из этих данных:

• мощность котла до 3.5 кВт — внутренний диаметр сэндвича — 80 мм;
• от 3,5 кВт до 5,2 кВт — не менее 95 мм;
• более 5,2 кВт — 110 мм и более.

Но лучше купить (или хотя бы выбрать) котел, а то уже определяться с дымоходом, потому что многие производители застрахованы, делая отводные отводы шире — для улучшения тяги.

Высота трубы

Высота дымохода над поверхностью кровли зависит от расположения его выхода, но его минимальная высота должна составлять 5 м.То есть, если высота дома небольшая, трубы в любом случае ведут на высоту 5 метров. Если высота дома более 5 м, то труба должна подниматься над рубероидом на следующую высоту:

• Должен возвышаться над коньком на 50 см, если отходит на расстояние менее 150 см от него.
• Если расстояние от конька до трубы больше 300 см, то труба может быть ниже уровня конька, но угол не должен быть больше 10 ° (см. Рисунок).
• Если дымоход выходит на расстояние от 150 до 300 см от конька, его высота может быть на уровне конькового элемента или выше.

В таких условиях обеспечивается нормальная тяга. Дым обычно уходит независимо от погодных условий. Чтобы в дымоход не попала листва, ставьте специальные зонтики-флюгарки, а в ветреных местах — дефлекторы, дополнительно улучшающие тягу.

Если вы не можете вывести трубу на такую ​​высоту, ставите дымосос — получаете наддув.Вентилятор не понадобится постоянно, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает ситуацию.

Монтаж сэндвич-дымохода через стену

Есть два способа продеть дымовую трубу через стену. Первый вариант (на фото слева) — поднять в комнате ближе к потолку, а там убрать. Второй — сделать вывод на уровне дымовой трубы от котла. При этом почти весь дымоход выходит на улицу.

Желательно второй вариант — у него только одно колено, а значит, при равных условиях тяга будет лучше. Кроме того, при такой конструкции меньше вероятность образования пробок.

Если выход дымовой трубы находится не за топкой, а сверху, схема установки немного меняется — добавляется отвод 90 °, затем прямой участок для прохода через стену, а потом еще и как в других схемах.

Сама духовка ставится на негорючую основу, стена за плитой закрывается за огнем.Самый простой способ закрепить металлический лист на стене. Возможна установка на керамические изоляторы высотой 2,5-3 см. Между листом металла и стеной будет прослойка воздуха, благодаря чему стена будет безопасной. Второй вариант — подложить под металл теплоизоляционный материал — например, плиту из минеральной ваты. Другой вариант — лист асбеста (как на фото).

В стене проделано отверстие. Его размеры определены СНиПом — расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючей — 450 мм.Получается сплошная дыра, особенно если говорить о стенах из горючих материалов. Есть один пункт, за счет которого можно уменьшить размеры отверстия под сэндвич-проход: сделать размеры по нормам негорючих стен и закрыть проем негорючим материалом.

Проем может быть круглым или квадратным, если соблюдаются стандарты огнестойкости. Квадратные отверстия сделать и закрыть легче, потому что они часто их делают.

В это отверстие вставляется проходной элемент — ящик из негорючего материала. Начинается сэндвич из трубы дымохода, закрепляется по центру. Все зазоры проложены термостойким утеплителем, отверстие с двух сторон закрыто негорючим материалом. Обычно это лист металла.

Один важный момент: разрабатывать дымоход нужно так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видны и ремонтопригодны.

Далее необходимо изготовить или установить готовую опорную скобу, которая выдержит весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая с помощью упоров переносит вес на стену.

Самодельная опорная площадка для наружного сэндвич-дымохода из углов 50 * 50 мм и 40 * 40 мм

Такую конструкцию можно сварить из профильной трубы небольшого сечения 25 * 25 мм или 25 * 40 мм.

Как видите, труба соединена с трубой, проходящей через стену.В нижней части находится съемное стекло, в котором скапливается конденсат. У некоторых моделей внизу есть штуцер с небольшим краном. Это еще удобнее — стекло снимать не нужно, к шлангу можно подсоединить шланг, вынести в какую-то емкость (очень токсичен, так что сливать возле дома не нужно) и слить. просто повернув кран.

Затем туба отображается на нужном уровне. Поскольку в этом случае расстояние до конька будет явно больше 3 м, возможно, что высота дымохода будет немного ниже конька — не ниже 10 ° по отношению к горизонтальной линии, проведенной от уровня конька. гребень.

Но поскольку этот дом находится в низине, для обеспечения тяги трубу подняли даже над гребнем. К стене его крепили стропами из нержавеющей стали, с шагом чуть больше метра. На крыше растяжки от стального стержня диаметром 6 мм. Для установки растяжек существуют специальные фиксаторы «с ушками», к которым крепятся растяжки.

Крепление насадок к дымоходу из многослойной трубы

Еще один важный момент, о котором многие забывают: в месте установки трубы, на крыше необходимо установить участок снегозадержателя, иначе весной трубу можно пронести по снегу (если труба будет не сдвинута в сторону фронтона, как на фото).

Как установить дымоход через крышу

При удалении дымохода из многослойных труб через крышу необходимо учитывать расположение балок и стропильных ферм на крыше. Необходимо угадать, чтобы труба проходила между этими элементами. Минимальное расстояние от внешней стенки трубы до тепловыделяющего элемента должно быть не менее 13 см, и это при условии, что тепловыделяющий элемент защищен утеплителем. Чтобы выполнить это требование, вам часто приходится перекладывать трубу.Сделайте это, используя два угла под 45 °.

Обращаем ваше внимание, что монтаж многослойного дымохода от твердотопливного котла начинается с металлической трубы без изоляции. На фото выше он черный. После ставится переходник для бутерброда, и в проход уже заходит дымовая труба с изоляцией.

В потолке прорезается отверстие, соответствующее требованиям пожарной безопасности — 250 мм от края трубы, если перекрытие защищено теплоизоляционным материалом.Вырезав отверстие, его края покрывают негорючим теплоизоляционным материалом. Лучше всего это сделать с помощью минерита (он прибивается или фиксируется шурупами).

Серый материал по периметру скважины — минерит

В полученный короб заводится труба сэндвича дымовой трубы. Он должен быть направлен строго вертикально, без малейших отклонений. Сложно исправить это невозможно, можно только задать направление, установив несколько планок, которые будут его удерживать, но при этом он может легко перемещаться вверх / вниз.Это необходимо, так как при нагревании его длина значительно увеличивается.

Оставшееся пространство застелить базальтовой ватой (проверять температурный диапазон). Другой вариант — залить керамзитом, гранулированным пеностеклом. Раньше насыпали песок, но рано или поздно все просыпалось сквозь щели, поэтому сейчас этот вариант непопулярный. С лицевой стороны вся эта «красота» прикрыта листом нержавеющей стали, под которым помещен (между ним и потолком) негорючий материал.Раньше это был лист асбеста, но поскольку асбест признан канцерогеном, картон использовался из минеральной ваты.

Есть еще вариант. Оббейте края отверстия минеральной ватой, а затем вставьте готовый потолочный блок из нержавейки. В нем сразу коробочка и декоративная нержавеющая ширма.

После снятия трубы на чердак проделайте отверстие в корке крыши. Все пленки в проходе (пароизоляция и гидроизоляция) разрезаются крест-накрест.Полученные треугольники заворачиваем и скрепляем скобами от степлера. Так что ущерб минимальный. Открытая обрешетка подрезается так, чтобы труба была не менее 13 см.

Как вывести дымоход через крышу — проход потолка и крыши

На правом фото выше проход через крышу неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо их по норме резать, бить тем же минеритом.Должно получиться что-то, как на следующей фотографии.

Мастер-вспышка для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы уплотнен термостойким герметиком. Также поверхность крыши под «юбкой» смазывается герметиком.

Обратите внимание, что каждое соединение сэндвич-модулей стягивается вилкой. Это верно и для внутреннего дымохода.

Дымоходы типа «сэндвич» (двухконтурные) — лучшее решение в тех случаях, когда необходимо разместить дымоход открыто, внутри или снаружи дома.Это две металлические трубки разного диаметра, вставленные одна в другую. В промежутке между ними находится слой негорючего утеплителя, не допускающий нагрева внешней поверхности дымохода.

В дымоходах в зависимости от вида топлива теплогенерирующей установки осаждаются и накапливаются химически активные вещества: соляная и серная кислоты, сера. Обычный черный металл очень быстро окисляется и выгорает.Сэндвич-трубы изготавливаются из материалов, устойчивых к кислотам и не подверженных коррозии:

Высоколегированная нержавеющая сталь

Высоколегированная нержавеющая сталь — идеальный материал для изготовления огнеупорных и химически стойких дымоходов. Качественная нержавеющая сталь рассчитана на длительное воздействие температур 850 ° С, кратковременное воздействие до 1200 ° С. Для производства двухконтурных труб используются стали толщиной 0,5-1 мм. Для внутреннего контура возьмите лист толщиной не менее 0.7 мм. Внешняя оболочка может быть изготовлена ​​из более тонкой стали.

Сэндвич-дымоходы можно устанавливать как снаружи, так и внутри зданий.

Существуют разные марки высоколегированной стали, не все они одинаково хорошо подходят для изготовления сэндвич-труб. Лучшими свойствами обладает сталь марки AISI 321. Благодаря высокому содержанию молибдена она обладает высокой термостойкостью и максимальной кислотостойкостью. Относительно хорошие свойства имеют AISI 304 и AISI 316. Популярная марка AISI 409 менее термостойкая и кислотостойкая.Наихудшая стойкость к воздействию кислот AISI 430. Максимально возможный кратковременный нагрев для AISI 430 составляет 900 ° C, что на триста градусов меньше, чем у AISI 321.

Пример конструкции сэндвича с дымоходом

К сожалению, на долю металлопродукции AISI 430 сегодня приходится львиная доля рынка многослойных дымоходов. Большая часть трубок китайского производства и часть отечественных — это недорогая марка. Дымоход из качественного металла AISI 321 толщиной 0,8–1 мм может прослужить сто и более лет.В то же время дешевая труба, к тому же из тонкого металла, в условиях воздействия кислот и высоких температур может сгореть за 10-15 лет.

Выбирая многослойную трубу для дымохода, нужно грамотно экономить. Определить марку по внешнему виду было невозможно. Если трубы не промаркированы, можно проверить металл с помощью магнита. Некачественная сталь намагничивается, магнит не притягивается к металлу с высоким содержанием легирующих добавок. Высокие требования предъявляются только к внутренней трубе двухконтурного дымохода.

Элементы многослойных труб из полированной нержавеющей стали

Лист из нержавеющей стали может быть матовым или полированным. Полированный металл похож на зеркало и выглядит очень привлекательно. Со временем блеск не тускнеет. Такие трубы в интерьере, как правило, оставляют открытыми: они служат его украшением. Однако полировку легко поцарапать при неаккуратном обращении, элементы дымохода нужно устанавливать аккуратно, а защитную пленку нельзя снимать до окончания отделочных работ в доме.

Эмалированные черные металлические трубы

Немного менее термостойкая версия — это эмалированные черные металлические трубы. Эмаль рассчитана на работу при температуре до 500 ° С и кратковременном нагреве до 750 ° С, не боится кислот. Этого достаточно для отопительных котлов и нагревательных колонок. Эмалированные трубы также подходят для печей и каминов, находящихся в нормальном режиме эксплуатации.

Эмалированные трубы имеют привлекательный внешний вид. Основной цвет — черный, но производители предлагают и варианты цвета

Комбинированная сэндвич-труба

В целях экономии также производят комбинированные сэндвич-трубы.Внутренняя труба изготовлена ​​из более дорогой нержавеющей стали, наружная труба — из эмалированного или оцинкованного металла.

В качестве внутреннего утеплителя используется базальтовая или керамическая вата. Первый не меняет своих свойств при нагревании до 600 ° С, второй — 1000 ° С.

Свойства дымоходных многослойных труб

Поворотная секция. Хорошо видна сэндвич-конструкция.

Характерные особенности конструкции

Сэндвич-трубы, как правило, имеют круглое сечение.Внутренние диаметры могут быть разными. Для отопительных котлов до 40 кВт это 130-200 мм, для печей и каминов — 200-280 мм. Толщина утеплителя варьируется от 30 до 80 мм, в отдельных случаях и больше. Чем она толще, тем ниже температура внешней трубки. Для установки дымохода снаружи здания следует использовать хорошо изолированную трубу.

Ассортимент изготавливаемых элементов многослойных труб позволяет решить любые проблемы при монтаже. Это прямые участки разного диаметра (0.Длиной 25, 0,5 и 1 м), повороты, начальные и конечные элементы, вытяжки, детали крепления, кровельные переходы и перекрытия.

Современные системы стальных дымоходов включают в себя все возможные элементы. Если их мало, можно изготовить изделия по индивидуальным размерам.

Как обеспечить хорошую тягу

Необходимое условие успешной работы топки, котла, камина — наличие постоянной устойчивой тяги. Для обеспечения его обслуживания необходимо соблюдение ряда условий:

• Высота дымохода должна быть 5 метров и более.
• Требуется выдерживать регулируемую высоту головки трубы над коньком кровли, ее величина зависит от расстояния между осью трубы и коньком, но не менее 0,5 м над поверхностью кровли.
• Желательно, чтобы дымоход был прямым и вертикальным. Допускаются участки с уклоном при температуре 45 ° C. Водонагреватель можно подключать практически горизонтально (уклон 2 °) на длину до одного метра. Горизонтальное сечение может быть увеличено до 2 метров при увеличении высоты дымохода сверх минимальных 5 метров.Общая длина таких секций в горизонтальной проекции не должна превышать: для печей и каминов — 2 метра; котлы — 3 метра. Лучше их минимизировать. Не должно быть больше трех витков.

Ниже этих отметок дымоходы не вынимаются. Высшее — возможное

Принципы монтажа сэндвич-систем

Монтаж сэндвич-системы дымохода следует проводить в строгом соответствии с инструкцией, с соблюдением противопожарных мер и техники безопасности.Работать нужно в перчатках: металл достаточно острый, при неосторожном обращении с трубами можно порезаться.

Переходник, как правило, устанавливается на ответвлении отопительного агрегата (топка, камин, котел) или его затворе, представляющем собой неотапливаемую одинарную стальную трубу. Он может быть очень коротким или увеличенным, если необходимо увеличить теплоотдачу и уменьшить нагрев дымохода.

При необходимости высокий адаптер защищают кожухом или экраном, чтобы избежать ожогов от прикосновения.Этот элемент устанавливается «по дыму», то есть размещается снаружи на патрубке отопителя, дым на выходе наружу не проникает. Стык заделывают термостойким герметиком, рассчитанным на температуру 1000 ° С.

Нижняя часть дымохода выполнена из цельной трубы, что увеличивает теплоотдачу печи. Расстояние от одинарной трубы до деревянных стен должно быть не менее полуметра.

Следующий элемент — стартовый. Это двухконтурная труба, герметично закрытая на нижнем конце.Нижняя часть внутренней трубы пускового элемента вставлена ​​«сквозь дым». Верх выполнен таким образом, что последующие трубы монтируются «на конденсате», чтобы конденсат не попал в нагреватель. Пусковой элемент тоже пломбируется.

Первый элемент (переходник) и пусковая труба монтируются «по дыму» (слева), все остальные — «по конденсату» (справа)

Дальнейший монтаж труб производится снизу вверх .Все элементы до верха поставлены «на конденсат». Внутренняя труба верхнего элемента вставляется внутрь нижнего, конденсат стекает, не проникая в сэндвич-конструкцию. Использовать герметик не обязательно, но желательно. Через каждые два метра по высоте трубу нужно захватывать хомутом и закреплять к стене или внахлест, лучше размещать их на стыке труб.

Проходы через перекрытия, крыши и стены (при наружном размещении трубы) осуществляются с помощью фланцев и уплотнительных прокладок.Внутри прохода горючие конструкции отделены от дымохода слоем базальтовой ваты толщиной 150 мм.

Зазор между трубой и деревянными конструкциями заполнен базальтовой ватой. Сверху можно поставить фартук из той же нержавеющей стали или другого негорючего материала.

Завершает конструкцию оголовья крыши. По нормам он должен быть открытым и иметь форму конуса. На практике для предотвращения попадания атмосферных осадков в трубу устанавливается зонт или дефлектор, не препятствующий выходу дыма.

Какой дымоход выбрать? Ответ зависит от типа обогревателя, который вы планируете подключить. Например, продукты сгорания жидкотопливных котлов содержат наибольшее количество агрессивных компонентов, но температура выхлопных газов относительно невелика. Лучше всего подходят трубы, покрытые эмалью или сэндвич с внутренней трубкой из кислотоупорной высоколегированной стали.

Общая схема дымохода. Слева — в доме, справа — при удалении на улицу.При расположении на улице требуется чистка в нижней части трубы, в доме — желательно.

Для постоянно используемых печей и каминов стоит использовать дымоход из нержавеющей стали с максимальной термостойкостью. Камин на даче, который не является основным отопительным прибором и эксплуатируется только в межсезонье и в праздничные дни, можно подключить к бюджетному дымоходу из относительно недорогой нержавейки.

Могу ли я сам установить многослойную трубку? Может.Однако учтите, что ошибки при установке недопустимы. Если нет полной уверенности в том, что можно будет гарантировать прочную фиксацию, герметичность и пожарную безопасность дымохода, все же необходимо доверить эту работу опытным, проверенным мастерам.

Сэндвич с дымоходом считается лучшим вариантом для отвода продуктов сгорания топок, особенно в деревянных банях. Предлагаем вам ознакомиться с технологией установки двустенных дымоходов и особенностями их конструкции.

Общие требования к дымоходу в бане

На размеры и конструкцию дымохода в бане из многослойных труб влияют следующие требования:

• Оптимальная длина трубы от топки до грибка на крыша 5 м.
• Труба монтируется вертикально, без выступов. Допустимое отклонение трубы от вертикали — 30 градусов, при максимальном отклонении в сторону — 1 метр.
• Если размер от крыши до головы трубы больше 1.5 м, установить пристройку для крепления конструкции.
• Если крыша покрыта горючими материалами, на конце трубы установить искрогаситель с ячейками 5×5 мм.
• Труба на скатной крыше должна выступать над коньком на 50 см. плоская крыша должна располагаться выше кровли на 1 м.
• Горизонтальная часть дымохода до 1 м.
• Места стыков трубных элементов должны оставаться в поле зрения, они не должны находиться внутри плит кровли.
• Запрещается размещать уборку на чердаке, горизонтальных поворотах.Труба на чердаке должна быть направлена ​​вверх.

Как выбрать дымоход сэндвич для бани

Дымоход сэндвич изготавливается путем соединения отдельных частей дымохода длиной 1 м. Каждая часть конструкции состоит из трех компонентов — внутренней и внешней трубы с термостойким слоем. Для дымохода также потребуются элементы крепления и вспомогательные изделия. Двустенные дымоходы выпускаются во многих исполнениях и различаются по своим параметрам — диаметрам, типу утеплителя и его толщине, материалу трубы и т. Д.Чтобы избежать ошибок при выборе трубчатых сэндвич-элементов, воспользуйтесь рекомендациями.

Определение сечения дымохода для бани

Дымоход должен иметь такое же поперечное сечение, что и выходной фланец топки. При необходимости можно определить сечение трубы для топки расчетным путем, используя требования СНиП:

1. Для котла мощностью 3,5 кВт трубы сечением 0,14х0,14 м.
2. Для котла мощностью 3,5-5,2 кВт — 0,14 х 0,2 м.
3. Для котла мощностью 5,2-7 кВт — 0,14 х 0,27 м.

Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь дымохода, которая будет соответствовать требованиям СНИП. Выберите сэндвич с дымоходом круглой формы по рассчитанной площади поперечного сечения.

Подбор трубы для бани по материалу

Внутренняя труба дымохода изготовлена ​​из нержавеющей стали.По возможности выбирайте трубу с самой толстой стенкой, она более жесткая. Не покупайте трубу со стенкой менее 1 мм. Наружная труба может быть изготовлена ​​из любого металла, даже из оцинкованной стали. Лучше, чтобы внешняя труба тоже была из нержавеющей стали — при нагревании материал практически не удлиняется, чего нельзя сказать о оцинкованном листе.

Трубы из нержавеющей стали одинаковы только внешне. При покупке вы можете определить качество продукции так:

• Попробуйте узнать состав металла трубы.Качественные образцы изготовлены из аустенитной стали с добавками молибдена, хрома, никеля. Эти вещества могут противостоять коррозии и кислотным веществам.
• Проверить сварные соединения труб. Не допускается наличие обожженных швов.
• Трубы из нержавеющей стали дорогие. Уменьшить затраты на установку сэндвич-трубы в бане можно, если сделать комбинированный дымоход: в парилке с повышенной влажностью, высокими требованиями пожаротушения и для репрезентативного вида установить нержавеющие элементы, в других местах — оцинкованный.
• Для бани купите сэндвич-трубу с теплоизоляционным материалом, выдерживающим температуру свыше 800 градусов. Такими характеристиками обладают асбестовые, минеральные, керамзитовые утеплители.
• Толщина изоляционного слоя при одинаковых свойствах материала может составлять от 20 до 60 мм, поэтому перед покупкой обязательно поинтересуйтесь составом и свойствами утеплителя.

Соединение трубных элементов для ванны

На рынке можно найти образцы, которые соединяются и фиксируются различными способами — фланцевыми, байонетными, «на мосту холода», но для ванны рекомендуется выбирать между подключением «дым» или «конденсат».

Разница между соединениями заключается в следующем:

1. Дымовое соединение гарантирует, что дым не просачивается через соединение в комнату. Но, с другой стороны, конденсат, стекая по стенкам трубы, может проникнуть через щели внутри сэндвича и повредить утеплитель.
2. В «конденсатном» соединении внутренняя трубка верхнего сэндвича входит в раструб нижнего трубопровода, поэтому влага не попадает в нагреватель. В этом случае нет гарантии, что дым не вытечет наружу.
3. Способ подключения клиент выбирает сам. Для помещений обычно выбирают «дымовой» метод, потому что в дымоходах сэндвича образуется небольшое количество конденсата.
4. При покупке проверьте качество стыковки модулей. Хорошее соединение обеспечат образцы от одного производителя.

Подготовительные работы перед установкой трубы в ванну

Перед установкой многослойной трубы в ванне, а точнее еще на этапе строительства фундамента печи и свода, проверьте расположение оси камин.Труба не должна пересекать стропила и балки мансарды и крыши и проходить на расстоянии менее 25 см от стены. Возможна предварительная сборка топки и дымохода в минимальном объеме. Работы ведутся, когда готов хотя бы черновой пол и закреплены деревянные элементы кровли.

Установите духовку на черновой пол. Установите прибор в штатное положение в вертикальной плоскости с учетом высоты «пирога» пола и толщины напольного покрытия. Опустите отвес к центру выходного фланца печи и посмотрите на результат.Если несущие элементы крыши не пересекаются с отвесом, срежьте лишние элементы, чтобы можно было установить трубу. Отложите основные работы до окончания строительных работ на полу.

Инструкция по монтажу дымохода в бане

Порядок монтажа сэндвич-трубы для печи в бане выглядит так:

• Осуществляем монтаж проходно-потолочного узла (ППУ) в помещении. место, где труба проходит через потолок.
• Установите первый элемент трубы на выпускной фланец топки, который должен быть одностенным. Труба-сэндвич монтируется, начиная со второго уровня.
• Установите попеременно двустенные трубы и другие элементы дымохода (тройники, колена — если этого требует конструкция трубы), выведите их через потолок, закрепите между собой и к стенам.
• Изолируйте проход трубы на чердак.
• К чердаку следует смонтировать ревизию с подставкой для осмотра внутренней полости трубы и очистки ее от копоти и других подобных элементов.
• Продолжайте установку дымохода на чердаке и выведите трубу на крышу. Допускается установка на чердаке только сэндвич-труб, установка дополнительных элементов запрещена.
• Выполнить теплоизоляцию на проходе трубы через крышу.
• Зафиксируйте внешнюю часть трубы растяжками (если она высоко выступает над крышей). Поверх готового изделия установите искрогаситель и грибок.

Крепление многослойной трубы в ванне к стене

Труба с одной стороны заужена, поэтому для сборки достаточно вставить одну трубу в другую.Для заделки зазоров и стыков используется герметик для дымохода, выдерживающий температуру до 1000 градусов. Отсутствие зазоров в стыках увеличивает тягу.

При соединении труб соблюдайте следующие правила:

1. На внутренние трубы герметик наносится снаружи верхней внутренней трубы.
2. На внешних трубках — на внешней поверхности верхней трубки.
3. В стыках однослойной трубы с сэндвич-дымоходом или с другими модулями — снаружи, по окружности.
4. Трубы сэндвича соединяются зажимами с одной стороны.
5. Трубы сэндвича соединяются тройниками и переходниками с хомутами с двух сторон.
6. Трубы крепятся к стене с помощью скоб через каждые 2 м.
7. Тройники крепятся к опорным конструкциям скобами.

Прохождение дымохода в бане через чердачный этаж

Монтаж сэндвич-трубы в бане следует производить в соответствии с требованиями СНИП по утеплению дымохода при прохождении деревянных перекрытий.Температура в топке, особенно если топить дровами, достигает 800-1000 градусов. Он легко нагревает дымоход (и доски в полу) до высокой температуры, критичной для дерева.

Для обеспечения безопасного прохода трубы через перекрытие мансарды используйте потолочно-проходную арматуру (ППУ). Изделие выполнено в виде коробки размером 300 х 300 мм. В горизонтальной стене есть отверстие, через которое проходит многослойная труба. ППУ из нержавеющей стали или оцинкованного железа можно найти на рынке в готовом виде.Устройство монтируется в проем потолка перед сборкой труб.

Теплоизоляция трубы в этом месте выполняется в таком порядке:

• Установить пенопласт в потолке вместе с утеплителем и закрепить.
• Установите многослойную трубку на нижние элементы таким образом, чтобы соединение было выше, чем перекрытие чердака.
• Убедитесь, что между трубой и перекрытием есть зазор не менее 130 мм.
• Этот зазор можно оставить незавершенным, но лучше заполнить внутреннее пространство между трубой и стенками ППУ минеральной ватой.
• Закройте стыки снизу и сверху металлическими листами из нержавеющей стали. Между листами и потолком также проложите утеплитель.

Прохождение дымохода в бане через крышу

Учтите особенности прохождения сэндвич-трубы через крышу:

1. Проследить, чтобы расстояние от трубы до стены потолка было не менее 130 мм.
2. Вырежьте лист из стального листа. Это лист с внутренним отверстием, равным диаметру трубы, и размерами больше отверстия в полу.
3. Положите покрывающий лист на трубу.
4. Проденьте один конец трубы в проем крыши со стороны чердака, а другой конец установите в нижнюю трубу.
5. Со стороны крыши установите свинцовое основание (скошенное кровельное покрытие) на трубу, опустите его на крышу. Постучите по основанию молотком и отрегулируйте грохот по поверхности.
6. Со стороны мансарды зазор между трубой и перекрытием заполнить базальтовым картоном и базальтовой ватой.
7. Поднимите покрывающий лист до упора и закрепите его винтами в дереве.
8. Для обеспечения герметичности стыка покрыть стык кровельным битумным герметиком на резиновой основе.

Видео-инструкция по установке сэндвич-трубы в баню своими руками:
Монтаж сэндвич-дымохода — трудоемкое дело, требующее от художника концентрации и внимания.Главное — выбрать качественные материалы, которые обеспечат надежность и безопасность обогрева сауны.

Название «сэндвич-дымоходы» связано с довольно новой технологией, согласно которой слои из разных материалов собираются в конструкцию, напоминающую обычный сэндвич. Корпус дымохода состоит из двух труб разного диаметра, вставленных одна в другую. Между ними кладется теплоизоляционная прокладка, часто используется минеральная вата или базальтовое волокно.Они используются из-за высокой устойчивости к высоким температурам, открытому пламени и стойкости к активным химическим веществам в этих материалах на высоте. Еще они способны гасить звуковые волны и отлично сохранять тепло.

Видео — проектирование и монтаж многослойных дымоходов

Тип сэндвич-трубки зависит от ее назначения и температурных условий окружающей среды, в которой она предназначена. Они разные по диаметру и толщине слоя теплоизоляции.Соединение двухконтурных труб может осуществляться разными способами: байонетным, фланцевым или «мостиком холода».

Комплектующие дымоходной системы

Естественно, систему отвода дыма нельзя делать только из прямых труб. Он должен огибать элементы здания, которые встречаются на своем пути, проходят сквозь крышу и перекрытия. Он собран из секционных фрагментов, которые соединяются дополнительными элементами. Дымоход состоит из таких основных элементов: сэндвич-трубы, тройники для соединения конструкции дымохода с топкой или каминным камином, модели 15, 30, 45 и 90 градусов используются для выполнения изгиба дымового тракта, коллектор конденсата для отвод влаги, скапливающейся на канале стен дымохода из-за перепадов температур, элементы кровли для преодоления конструкций крыши с организацией качественной тепло- и гидроизоляции, ревизионный тройник с дверцей для контроля чистоты канала дымоудаления и очистки от сажи I верхний край конструкции дымохода, опорный кронштейн служит основанием под стенку или перекрытие канального типа для фиксации воротника относительно стены дымохода;

Дымоходная система состоит из следующих основных элементов:

• сэндвич-трубы
• тройники — элементы для соединения дымоходной конструкции с топочными топками и каминами, для разветвления дымоходного канала
Колено
• — для реализации изгиба дымоходного канала используются разные модели на 15, 30, 45 и 90 градусов
Коллектор конденсата
• — для отвода влаги, скапливающейся на стенках дымоходного канала в результате перепада температур
• элементов кровли — для преодоления конструкции кровли с организацией качественной тепло- и гидроизоляции
Тройник ревизионный
• с дверцей — для контроля чистоты дымового канала и его очистки от копоти
Устье
• — для оборудования верхнего края дымовой трубы конструкции
• опорная консоль — для обеспечения дна дымохода на полу или стене
• струбцина — для надежной фиксации дымохода к стене;

Дымоходы двухконтурные — достоинства и недостатки

Положительными сторонами данной конструкции являются:

• хороший внешний вид;
• прекрасно сочетается с различными моделями котлов и печей;
• возможно как для внешнего, так и для внутреннего использования, что обусловлено простотой и универсальностью конструкции;
• не загромождают пространство изнутри, как, например, кирпичные дымоходы за счет гораздо меньшего объема;
• из нержавеющей стали сэндвич-трубы не подвержены разрушению от химического и термического воздействия, то есть от факторов, образующихся при сгорании топлива;
• при длительном использовании не оставляет следов на поверхности и не повреждает внутренний слой, позволяя конструкции надежно выполнять свою функцию;
• гарантированно защищает от образования конденсата высокий уровень теплоизоляции, что особенно актуально при использовании оборудования с прямым отводом;
• гладкая поверхность внутренней трубы предотвращает оседание сажи и дает возможность редко чистить дымоходный канал;
• высокая пожаробезопасность обеспечивается отличной теплоизоляцией, не позволяющей внешнему контуру нагреваться до критических температур, которые могут воспламенить горючие элементы здания;
• удобная конструкция, позволяющая делать повороты и изгибы дымохода, дает возможность обходить любые препятствия на пути его установки, не прибегая к демонтажу или снятию частей крыши или перекрытий;
• можно возвести всю конструкцию без дополнительного фундамента, что значительно снижает стоимость и упрощает ее монтаж.

Из недостатков, характерных для элементов сэндвич-дымохода, стоит упомянуть их достаточно высокую стоимость, а также возможность потери герметичности при длительной эксплуатации. Из-за постоянных температурных градиентов нарушается целостность конструкции. Однако и с гарантированным сроком службы 10-15 лет на практике они обычно работают намного дольше.

Подготовка к установке

Для обеспечения максимальной безопасности прохода дымохода через толщу перекрытий необходимо соблюдать правильную последовательность его монтажа.Для проведения дымохода через потолок перед монтажом используется специально подготовленная труба. Его стены кладут изоляционным материалом (минеральной ватой), после чего изолируют внутреннюю часть, стыки и примыкания к стенам. Для того, чтобы патрубок входил в потолок на определенном участке, делается разметка, по которой в потолке делается проем. На примыкания патрубка к элементам потолка в качестве утеплителя укладывается слой минеральной ваты, после чего можно устанавливать многослойную трубу дымохода.Важный! Сэндвич-труба, проходящая через пожароопасные зоны, такие как элементы пола или стены из дерева и балок, требует укладки дополнительного слоя теплоизоляции.

При расчете параметров трубы необходимо обращать особое внимание на их свободный проход через подготовленные отверстия, они не должны касаться перекрытия потолка. Стыки в таких местах недопустимы. Чтобы обеспечить вентиляцию и охлаждение, оставьте свободное пространство между соплом и самой трубой.После завершения монтажа дымохода устанавливаются элементы защиты патрубка, проверяется вертикальная ориентация дымохода. Важный! Категорически запрещается использование сэндвич-трубы для организации самого первого элемента дымохода, сразу после топки.

Правила монтажа труб

Монтаж дымоходной системы начинается снизу вверх, то есть от самого теплового оборудования в помещении.Необходимо вставить верхнюю внутреннюю трубу в предыдущую, а ту, что снаружи — надеть поверх предыдущей. Этот метод позволяет защитить теплоизоляционный слой от сырости. Монтаж внутренних труб осуществляется «на конденсат», то есть так, чтобы влага со стен не проникала в швы. Эффективную герметизацию на длительное время обеспечивает использование герметизирующего состава, с диапазоном рабочих температур от 100 градусов. Для дополнительной фиксации поворотов и стыков, швов, тройников, колен используются специальные опрессовочные зажимы.Закрепите дымоход на стене через каждые 2 метра. Помните, что максимальная длина одной горизонтальной секции не должна быть больше метра. Все места перехода перекрытия дымоходной системой располагаются патрубками, изолируются минеральной ватой, согласно основным нормам пожарной безопасности. Регулярная чистка канала производится путем установки съемной детали или совмещения отверстий с дверцей.

Важно! При установке дымохода необходимо избегать касания дымоходом линий электропроводки, газопроводов и других коммуникаций.

Допуск на монтажные расстояния

Учет расстояний при установке дымохода При монтаже дымохода необходимо замерить расстояние: плоская крыша должна находиться под трубой не менее 50 см, если выход дымохода расположен на расстоянии 1,5 метра от конька, он должен выступать за конек на 50 см, если выход 1,5 — 3 метра, его высшая точка равна высоте конька, если выход находится более чем в 3 метрах от конька, его высокий край должен находиться на уровне линии, соединяющей конек крыши с уклоном 10 градусов, если крыша пожарная — требуется поднять края конструкции системы дымоудаления на полтора метра над уровнем конька;

Имея все необходимые материалы и элементы, а также подробную инструкцию, вы можете выполнить самостоятельный монтаж сэндвич-дымохода.Однако гарантированное качество монтажа и надежная и долгая служба обеспечат обращение к профессионалам. Вы используете дымоходы для сэндвичей? Напишите в комментариях.

Самостоятельный монтаж сэндвич-дымохода из нержавеющей стали не доставляет домашних мастеров никаких проблем. Монтаж такой конструкции может произвести любой желающий, просто внимательно изучив технологию работы.

1 Трубы из нержавеющей стали — отличный материал для дымоходов

Установка котла, камина или любого другого отопительного сооружения обязательно требует установки эффективной системы, которая качественно отведет продукты сгорания.Еще пару десятилетий назад такую ​​систему можно было сделать исключительно из асбоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а преимуществ очень мало.

Ситуация изменилась, когда на рынке появились специальные дымоходы и комплектующие для дымоходов из нержавеющей стали.

Эти изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные многослойные дымоходы, соответствующие всем существующим стандартам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

• Простота конструкции, что дает возможность произвести монтаж дымоходов в кратчайшие сроки.
• Возможность прокладки труб снаружи и внутри зданий.
• Отсутствие необходимости возведения отдельного фундамента под систему отвода продуктов сгорания (как следствие — значительно удешевление и упрощение монтажных работ).
• Небольшая склонность дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи из-за гладкости и многослойности труб.
• Высокая устойчивость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов при эксплуатации незначительно разрушаются.
• Компактность многослойных конструкций. Для их установки внутри дома требуется минимум площади (традиционные кирпичные или асбоцементные трубы более громоздкие, чем изделия из нержавеющей стали).
• Дымоходы противопожарные отличные.

Кроме того, стропила, балки, кровля и другие элементы дома не мешают монтажу сэндвич-труб. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

2 Сэндвич-труба — действительно продуманная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения, одна из которых «спрятана» в другой. Эти конструкции изготавливаются из цельных листов высоколегированной нержавеющей стали с использованием технологии аргоноплазменной сварки.Данная технология позволяет получать качественные стыки стыков труб, по структуре и эксплуатационным характеристикам близкие к самой стали.

Между двумя трубными изделиями для дымохода монтируется теплоизоляционный материал. Чаще всего для этих целей используется негорючее базальтовое волокно со специальными вяжущими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурного режима, в котором будут использоваться трубы, а также от сечения трубных изделий.

Для производства сэндвич-труб используются следующие марки стали:

• 321 — сплав для изготовления высокопластичных, кислотостойких и жаростойких дымоходов, эксплуатация которых возможна при температурах до 800-850 ° С.
• 430 — нержавеющая сталь для изготовления кожухов дымовых труб и других элементов, работающих в малоагрессивных условиях.
• 310S — самый жаропрочный сплав. Изделия из него выдерживают 1000-градусные температуры.Такие трубы считаются самыми прочными в эксплуатации и очень прочными. Их установка рекомендуется для обустройства наружных элементов дымоходов.
• 316 — сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что снижает стоимость трубных изделий из него.
• 409 — сплав для производства многослойных труб, применяемых при строительстве дымоходов, каминов и печей.

Дизайн бутербродов прост. В него входят скоба, стенка и обжимной зажим, колено, фартук, стакан, тройники, ревизии. Размеры и количество этих элементов могут быть разными. Они зависят от того, какую высоту и силовую конструкцию вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, следует учесть ряд важных особенностей. Они следующие:

1. Горизонтальные секции конструкции не должны быть длиннее 1 метра.
2. Нормальная и стабильная тяга гарантируется при высоте дымохода 5 и более метров.
3. Над плоской крышей В домашних условиях срез трубы должен быть больше 50 см.
4. Необходимо выполнить теплоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
5. Стыковка труб в толщине перекрытий здания и его стен запрещена.
6. При установке дымохода через крышу из огнеопасных материалов следует установить специальный искрогаситель.
7. Зазор между кровлей и нержавеющими трубами должен быть не менее 13 см. Это условие должно выполняться, даже если крыша сооружена из негорючих материалов.

Установка дымоходов из нержавеющей стали позволяет выполнить три поворота конструкции на всем ее протяжении. Запрещается переворачивать трубу более одного раза.

Вертикальные секции систем дымоудаления устанавливаются «на конденсат». Это означает, что каждая последующая часть трубчатого изделия всегда устанавливается на выходе.Такая схема дает гарантию того, что влага никогда не попадет в утеплитель.

А вот установку наклонных и горизонтальных секций следует устанавливать «по дыму» — следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты сгорания без затруднений перемещаются по каналу дымохода.

Конструкция из нержавеющей стали для удаления дыма может быть расположена внутри здания. Затем дымоход закрывают кирпичной кладкой. Трубы для него можно использовать только с теплоизоляцией.Более надежной считается схема, при которой дымоход размещается на внешней стене. Функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода — пошаговая инструкция

Для начала нужно сделать разметку с помощью отвеса, где конструкция будет выходить из потолка. В отмеченном месте установим выпускной патрубок. Проем под ним следует утеплить утеплителем, устойчивым к высоким температурам.После этого можно приступать к установке комплектующих дымохода. Обратите внимание — труба не должна иметь стыков в проходном сечении через потолок.

Проверяем вертикальность ствола дымоходной конструкции и приступаем к монтажу дымохода от отопительной печи (камина и т. Д.) К трубе, установленной вверху. Система собирается последовательно — берем трубу и вставляем в предыдущую. Здесь необходимо выбрать глубину сопла.Оно должно составлять не менее половины поперечного сечения (внешнего) используемых труб. На меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных участков конструкции необходимо зафиксировать хомутами. Часто они идут в комплекте с сэндвич-трубками. Затем с помощью кронштейна (обычно его нужно приобретать отдельно) прикрепите трубчатое изделие к несущей конструкции. Профи советуют ставить скобу через каждые 2 м длины трубы. Важный момент — для фиксации отводов и тройников на дымоходе используйте отдельный кронштейн.Его установка увеличивает прочность конструкции. Кронштейн для отводов можно устанавливать через каждые 4-5 метров.

Необходимо аккуратно собрать весь дымоход по описанной несложной схеме, руководствуясь планом установки его отдельных элементов. В нижней части системы всегда предусмотрена съемная часть (также можно сделать дымоход цельным, но оборудовать его внизу дверцей). Это необходимо для периодической очистки конструкции.

После этого тщательно герметизируйте стыки нержавеющих изделий. Ваш дымоход для сэндвичей из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтом», который защитит систему от попадания в нее воды.

Фермы для дымоходов. Выбираем сэндвич-дымоходы из нержавеющей стали, плюсы и минусы, рекомендации специалистов Сэндвич-трубы для дымоходов под ключ

Snove Sandwich — это двухконтурная конструкция из нержавеющей стали, где между двумя трубами разного диаметра (внешний и внутренний) находится изоляция — негорючее, экологически чистое волокно.Применяется для наружного крепления в зданиях, где устройство внутренней конструкции дымохода невозможно.

Изолированные дымоходы обеспечивают быстрый нагрев внутренней трубы, за счет чего возникает стабильная естественная тяга, а продукты сгорания быстро выводятся наружу. Они надежны и безопасны, устойчивы к перепадам температур и имеют низкий уровень образования конденсата.

Преимущества и характеристики дымохода сэндвич

Трубы для дымохода Сэндвич различают:

1. Универсальность.Сэндвич-труба для дымохода может идти вверх и по бокам (в стенах), что дает широкие возможности для выбора конфигурации.
2. Снижение тепловых потерь и высокая производительность. Такой результат достигается наличием качественного утеплителя.
3. Безопасность использования, внешний контур нагревается до безопасных значений, защищая от повреждений и ожогов.
4. Длительный срок службы и отсутствие воздействия внешней среды.
5. Простота использования. Не требуют особого ухода и постоянного ухода.
6. Низкий уровень шума. Не создавать неудобств жильцам и соседям.

Изолированная дымовая труба (сэндвич-дымоход) имеет широкий спектр применения — это выгодное решение для печей, каминов, систем вентиляции.

Дымоход типа «сэндвич» из нержавеющей стали на сегодняшний день считается самым прочным и пожаробезопасным и, несмотря на свою дороговизну, пользуется заслуженной популярностью. Также для изготовления сэндвич-конструкций может использоваться оцинковка. Это более дешевый материал с хорошими характеристиками.

Не производите установку такого оборудования самостоятельно. Монтаж дымоходов из сэндвича из нержавеющей стали для камина и других отопительных приборов рекомендуем доверить специалистам нашей компании, которые сработают качественно и быстро с соблюдением необходимых норм и СНиПов.

Простая, но эффективная конструкция, обеспечивающая легкий и быстрый монтаж, хорошие теплоизоляционные характеристики — все эти достоинства выделяют дымоходы из нержавеющей стали.Применяются при производстве теплоизоляционных сэндвич-систем по дымогарной технологии, обеспечивают длительную и практически разумную эксплуатацию в течение 25-30 лет.

Сэндвич-труба для дымохода — что это

Сэндвич-труба для дымохода — трехслойная конструкция, обеспечивающая хорошие тяговые характеристики и практически полное отсутствие образования конденсата. Основные элементы трубы:

• Внешний контур выполнен из «черной», легированной или нержавеющей стали, толщиной до 0.5-0,6 мм.
• Прокладывается промежуточный слой — между внутренним и внешним контуром. Толщина утеплителя 3-4 см.
• Внутренний контур изготовлен из нержавеющей кислотостойкой стали. Толщина стенки от 0,6-0,8 мм. (по индивидуальному заказу, до 1 мм.)

Устройство сэндвич-трубы

Трехслойная труба имеет конструкцию типа «папа-мама», что значительно облегчает монтаж сэндвич-дымохода. Для герметизации стыков используются уплотнительные прокладки, выдерживающие нагрев до 250-300 ° С.

Чтобы правильно собрать дымоход из трубы-сэндвича своими руками, вам потребуется минимум строительных навыков и понимание конструкции устройства. Работы ведутся со следующими точками:

• Для установки используются только фирменные комплектующие. Установка самодельных тройников, переходников запрещена при установке.
• Сборка осуществляется «на конденсате». Жидкость, появившаяся в результате перепадов температуры, должна легко сливаться по трубе в сборник конденсата.
• На стыках каждой трубы установлены два стяжных хомута для увеличения прочности соединения.

Инструкция по правильному монтажу дымохода из сэндвич-труб прилагается к каждому комплекту фирменной заводской продукции. Следуя инструкции производителя, вы сможете выполнить грамотное подключение к отопительному оборудованию, даже не привлекая помощи специалистов.

Сделать сэндвич-трубу своими руками, с такими же теплотехническими характеристиками, что и в заводских изделиях, невозможно.Самодельные дымовые системы быстро выходят из строя и не могут обеспечить должного уровня безопасности.

Область применения многослойных дымоходов

Многослойные дымоходы благодаря своей конструкции подходят для подключения к большинству типов используемого отопительного оборудования. Согласно инструкции по эксплуатации допускается установка системы дымоудаления для следующих агрегатов:

В инструкции по эксплуатации отопительного оборудования можно подробно указать типы дымоходов, которые могут быть установлены как дымовые. система.

Срок службы дымохода из многослойной изолированной трубы

Срок службы двухслойной вытяжной трубы из нержавеющей стали зависит от нескольких факторов:

1. Толщина и другие характеристики внутренней трубы.
2. Особенности эксплуатации.
3. Производитель.

Как показывают отзывы покупателей, качественный заводской товар прослужит не менее 10 лет. Некоторые европейские производители уверяют, что их продукция гарантированно прослужит 15-20 лет.

Характеристики многослойных дымоходов очень разные.Есть модели, предназначенные для печей и каминов на твердом топливе, газового оборудования и агрегатов на жидком топливе. Как правило, дольше стоят трубы из нержавеющей стали AISI 430/439, толщина внутреннего контура 1 мм.

Противопожарные сэндвич-системы дымоудаления

Допустимые температурные показатели дымовых газов внутри сэндвич-трубы составляют около 650 ° С. Внутренний контур выдерживает кратковременный нагрев до 700-800 ° С. Несмотря на температуру отходящих газов, максимальный нагрев поверхность трубы не будет выше 40-45 ° С.Эти показатели позволяют устанавливать сэндвич-системы внутри зданий с повышенным риском возгорания: деревянные дома, здания из блочного дома, бревна и т. Д.

На сталь отражаются перепады температуры. Со временем материал начинает деформироваться, ослабляются связи между трубами. Чтобы этого не произошло, обязательно при соединении между собой обжимайте стыки трубки хомутами. Эта мера обеспечит безопасность системы на весь срок службы.

Преимущества двухконтурных трубных сэндвич

Хотя сэндвич-системы по теплотехнике уступают керамическому дымоходу, они очень популярны у отечественного потребителя благодаря следующим преимуществам:

На данный момент наиболее универсальный вид Труба дымоудаления представляет собой многослойную трубу из нержавеющей стали.Потребитель предлагает системы, способные выдерживать температуры до 900 ° C, возникающие при горении сажи, без нарушения целостности трубы.

Недостатки труб сэндвич

Любая сталь, независимо от маркировки и наличия жаропрочных характеристик, со временем прокаливается, и именно в этом заключается главный недостаток труб сэндвич. Конструкция системы дымоудаления чувствительна к ошибкам, допускаемым при установке. Трубы при демонтаже портятся, поэтому важно сразу собрать дымоход с первого раза.

Еще один недостаток, связанный в основном с некачественной продукцией, — потеря герметичности дымохода из-за разделенных швов. Возможен внутренний разрыв трубы из нержавеющей стали, если при возведении конструкции использовалась дуговая или полуавтоматическая сварка. Качественный шов может обеспечить исключительно конвейерную сборку с минимальным участием человека.

Некоторые недостатки связаны с неправильной сборкой. Вот некоторые из наиболее типичных ошибок:

• Сэндвич нельзя использовать в качестве первой трубы, установленной на топочном агрегате.Подключение будет производиться с помощью переходника или стальной втулки.
• Зажим для стяжки из труб из нержавеющей стали необходимо установить на каждом стыке конструкции.
• Порядок монтажа сэндвич-труб на конденсат — нарушение приводит к скоплению выделений кислоты на стыках конструкции, что часто приводит к быстрому обжигу стенок трубы.
• Дополнительная герметизация стыков герметиком и другими средствами запрещена. Силиконовые уплотнительные кольца обеспечивают плотное соединение труб между собой.Использование герметика приводит к истончению и разрушению прокладки. В дальнейшем потребуется побороться с подэтапной копотью, а со временем и полностью заменить узел.

Соблюдение вышеперечисленных рекомендаций увеличит срок эксплуатации дымохода в несколько раз.

Как установить дымоход из многослойной трубы

Перед началом любого строительного проекта производят все необходимые расчеты с учетом конструктивных особенностей обязательных элементов дымохода (удлинители, поворотные муфты, уплотнительные прокладки, коллекторы конденсата и др.) и т.п.), крепеж, расходные материалы и только после этого приступаем к сборке дымохода.

Проход дымохода из многослойных труб через стену

Snip и PB описывают требования к системам дымоудаления. Правила в основном направлены на предотвращение потенциально опасных ситуаций. Указаны минимальные расстояния до совмещенных поверхностей деревянных конструкций при использовании сэндвича дымохода и других требований, связанных с работой системы.

Собрать трубу на конденсат, начиная с каустической насадки котла, постепенно выводя дымоход на улицу.Для подключения используется специальный адаптер.

Сэндвич-труба сэндвич сквозное перекрытие

Требования и правила пожарной безопасности по изоляции дымохода сэндвич при проходе деревянных перекрытий практически идентичны тем, которые предъявляются при проходе стен.

• Минимальные расстояния до несущих конструкций: балки, стропила не менее 1 м.
• Поверхность дымохода сэндвич дымохода может быть прогрета до температуры 40-45 ° C.В связи с этим распространяются следующие стандарты ПБ. В плите перекрытия из горючих материалов делается отверстие диаметром 25 см.
  При использовании дымохода сэндвич-конструкции с проходом через перекрытие перекрытия необходим узел ППУ. Конструкция узла устроена таким образом, чтобы нивелировать эффекты термического воздействия и расширения металла. После установки ППУ узла проводится обязательное утепление.
• Дополнительно утеплять дымоход при прохождении неотапливаемого чердачного помещения, в этом нет необходимости.
• Пространство прорези перекрытия между трубой и плитой перекрытия изолируется базальтовым утеплителем.

Смонтируйте пропил в межэтажном перекрытии, используя только узел PPU. Нужно будет просто аккуратно вырезать необходимое отверстие и обезопасить пробитие.

Прохождение дымохода «Сэндвич» через крышу

Самым сложным этапом настройки дымовой системы считается установка дымохода на крышу и проход через кровлю.При выполнении работ учитывают существующие СНиП и ПБ. Дополнительно проводятся расчеты относительно высоты дымохода над крышей.

Работы выполняются в соответствии со следующими рекомендациями:

Резиновый уплотнитель подходит для любых отделочных материалов. С помощью мастера мастер выполняет надежную герметизацию прохода на крыше керамической и металлочерепицей, ондулином и шифером.

Как закрепить наружный дымоход из многослойной трубы

Технология монтажа соответствующего внешнего дымохода из многослойной трубы несколько отличается от установки системы дымоудаления внутри здания.Достоинством открытой установки является возможность одновременного подключения сразу нескольких отопительных агрегатов.

Конструкции отличаются функциональностью. Популярностью пользуются системы с принудительным выхлопом, значительно улучшающие характеристики дымовой тяги.

Что нужно учитывать при установке приточного дымохода?

Внешний дымоход рекомендуется собирать специализированной монтажной бригадой. При установке элементов дымохода Сэндвич существует множество тонкостей, которые учат учитывать исключительно с опытом и описать в рамках одной статьи практически невозможно.

Монтаж мачты Sandwich Dima Pipes

При установке мачты конструкция многослойной трубы для дымохода состоит не только из стандартных компонентов: переходное соединение, переходники, сборники конденсата, поворотные муфты и т. Д., Но и отдельно стоящая металлическая конструкция ( мачта), выполняющая роль основания.

Мачтовый метод применяется, если:

• Другие способы установки отдельно стоящих дымоходов типа сэндвич не могут быть применены в связи с существующими стандартами безопасности.Например, такая форма установки часто используется для сэндвича с дымоходом из нержавеющей стали снаружи деревянного здания.
• Создание промышленной или коллективной дымовой системы.

Есть несколько отличий, которые существенно отличают мачтовую дымовую систему от примыкающей к ней дымовой трубы:

• Фермы для раздельных трубных сэндвич — изготовлены из металлического профиля и представляют собой сварную конструкцию, к которой дымовые трубы крепятся к дымоходам. Мачта имеет один или несколько несущих профилей.
• Основание — бетонная подушка с залитой анкерной плитой в качестве фундамента.

Конструкция мачты предназначена для одновременного подключения нескольких отдельных коптильных аппаратов. В качестве утеплителя используется негорючая каменная вата толщиной не менее 40 мм. Для горизонтального удаления вставки используется тройник с сборником конденсата.

Толщина теплоизоляции в многослойной трубе для установки мачтового типа должна быть 40 мм. Это связано с тем, что основная часть трубы будет постоянно находиться на улице при минусовой температуре.

Как выбрать сэндвич-трубу для дымохода

Выбрать подходящую систему дымоудаления намного проще, чем может показаться. Для начала определите, какой сэндвич-дымоход будет использоваться. Затем произведите все необходимые расчеты и посчитайте, сколько вам понадобится: тройники, переходники, хомуты и удлинители. После этого можно будет выбрать подходящие продукты.

Сосредоточьтесь на окончательной стоимости готового комплекта систем дымоудаления, а также изучите отзывы о сэндвич-дымоходах от различных производителей продукции.

Производители сэндвичей Элементы для дымоходов

Буквально десять лет назад отечественный потребитель при выборе продукции ориентировался в основном на иностранные компании. Производители двухконтурных обогревателей с дымоходами из нержавеющей стали, если они и были в России, выпускали далеко не лучший продукт.

На данный момент производство сэндвич-труб налажено на нескольких крупных отечественных предприятиях. По качеству продукция практически не уступает зарубежным аналогам.

Для удобства выбора несколько российских и зарубежных компаний, имеющих наивысший рейтинг, приведены ниже среди производителей дымоходов Sandwich:

• Baltven — компания, которая занимает первое место благодаря тщательному контролю качества, способности выполнять определенные детали сложной комплектации на заказ.Влияние людей на процесс сборки сводится к минимуму благодаря роботизированной конвейерной сборке. Ассортимент предлагает сэндвич-системы из нержавеющей стали, стали и эмали.
• Volcano — завод, специализирующийся на производстве систем дымоудаления для банных печей, каминов и твердотопливных котлов. В ассортименте представлены дымовые системы, в которых на дымоходе установлен специальный привод бака для нагрева горячей воды в процессе нанесения покрытия.
• Bofill — итальянская компания, специализирующаяся на производстве труб более 100 лет.Преимущество продукции — полное соответствие требованиям ПБ, сертификация в соответствии с европейскими и российскими стандартами, использование в производстве стали с маркировкой AISI 304 и 316. Отличается термической стойкостью и длительным сроком службы.
• Ferrum — это отечественная компания, специализирующаяся на производстве промышленных систем дымоудаления. Продукция проходит конвейерную сборку. Все узлы без исключения проходят проверку на соответствие стандартам качества. В ассортименте продукции Ferrum представлены дымоходы для подключения к твердотопливным и газовым отопительным котлам.
• Тепло и сухость — это компания, заводы которой расположены в России, ориентируясь на запросы отечественного и зарубежного потребителя. В линейке тепло- и сухих продуктов, банного оборудования, частных и многоквартирных домов. Особого внимания заслуживает недавно выпущенная система утепления дымохода евро.
• Jeremias — немецкий производитель. Безупречное качество сборки, прочные термостойкие сварные швы, наличие всех необходимых комплектующих. Jeremias предлагает продукцию высокого качества.Единственное, что немного снижает популярность систем, — дороговизна моделей.

Стоимость дымохода из модульных сэндвич-труб

Чтобы самостоятельно произвести расчет стоимости дымохода из сэндвич-труб, необходимо учесть несколько важных моментов:

Расчеты выполняются индивидуально для каждого дома, но стандартная конструкция, 5 м. высота, обойдется примерно в 20-40 тысяч рублей. Сэндвич из цветных окрашенных трубок на 10-15% дороже.

Ответы на часто задаваемые вопросы

За годы эксплуатации сэндвич-труб у потребителей возникают одни и те же вопросы. Для облегчения работы специалистов сервисных и консультационных центров время от времени появляются рекомендации, оговаривающие наиболее частые проблемы, связанные с установкой и последующей эксплуатацией.

Как почистить утепленный дымоход от нержавеющих сэндвич-модулей?

Механический метод очистки внутреннего канала лучше использовать в самом крайнем случае.Эффективно очистите трубу химическим средством от сажи. По сути, это обычный брикет, который при горении выделяет химические реагенты, коррозионную сажу и удаляет ее из дымохода.

Использовать химические составы достаточно просто. Их просто добавляют в топку котла или печи во время вывоза мусора. Эту чистку необходимо проводить каждые полгода.

Как лучше прикрепить дымоход — под углом 90 ° или 45 °?

В нормативных документах СНиП указано, что длина горизонтальных труб трубы в совокупности не должна превышать 3 м.Бывает, что отрезок, проходящий через стену, длиннее 1 м. Для увеличения тяги можно провести трубу под откосом. Для котла с горизонтальным соплом в такой ситуации устанавливается угол 45 ° градусов.

При работе соблюдаются условия монтажа через стену под углом. Отверстие следует расширить так, чтобы при возможной усадке здания труба дымохода повредилась. Монтажные работы проводятся с обязательным использованием проходного узла.

Как лучше установить сэндвич из труб — через крышу или на стену?

Для того, чтобы правильно смонтировать дымоход из трубного сэндвича внутри или снаружи дома, необходимо заранее сделать проект дымовой системы. В документации будут указаны все необходимые параметры будущего дымохода.

При принятии решения о целесообразности внутреннего или внешнего монтажа учитывается, что любые повороты, горизонтальные участки снижают характеристики тяги. Но для внутреннего монтажа необходимо будет сделать проемы под кровлю и межэтажное перекрытие.

Как правило, считается, что внутренний монтаж лучше производить при строительстве здания, если планируется замена существующей дымовой системы, лучше остановиться на наружном монтаже дымохода.

Одно из направлений компании PC Ferrum, производителя дымоходов Craft — изготовление дымоходов больших диаметров. Такие дымоходы используются для разрушения продуктов сгорания котлов и котельных, работающих на твердом, жидком и газообразном топливе. Дымоходы для котельных, как правило, работают на нескольких котлах, должны иметь большую высоту для создания тяги, свинца и рассеивания продуктов сгорания в атмосфере.Возводить такие дымоходы нужно с помощью мачтовых конструкций.

Конструкция мачтовой трубы представляет собой самонесущий металлический каркас на бетонном фундаменте, который крепится к многослойной дымовой трубе модульного типа.

Комплект мачтовых труб:

— мачта несущая.
— Дымоход с вертикальным многослойным каналом.
— Дымоход горизонтальный от котла.
— Монтажные элементы для дымохода (хомуты, консоли, монтажные площадки).
— Прием молнии.
— Бетонное основание мачты, принимающее вертикальные и горизонтальные нагрузки.
— Дымоход может быть оборудован взрывными клапанами и конденсатом.

Аттракционы для размещения дымоходов на мачтах

При проектировании мачтовых дымоходов учитываются такие факторы, как климатические условия, мощность и производительность котельной. Высота и количество каналов дымохода определяется в зависимости от аэродинамических и тепловых расчетов на этапе проектирования. Дополнительно дымоходы можно покрасить красно-белой или светоотражающей краской.Монтаж всей конструкции осуществляется непосредственно на месте установки с помощью саморезов и заклепок.

ПК специалисты Ferrum рассчитают высоту, диаметр сечения и количество дымоходов и составят готовый проект в зависимости от того, какое котельное оборудование будет использоваться.

Подайте заявку с информацией о вашем проекте (проект строительной площадки, проект дымовой системы или перечень необходимых элементов) на [Email Protected] И мы свяжемся с вами для дальнейшего заказа продукции.

• В первую очередь, переходник надевается на патрубок котла или топки, который промаркирован предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимается металлическим хомутом.

• Если дымоход выходит вертикально (например, в банной печи), то требуется установка еще одной однотрубной трубы, на которой можно разместить водонагревательный бак или цепную сетку. Устанавливать бутерброд сразу — нельзя, так как слой теплоизоляции от сильного перегрева очень скоро проклят до состояния камня, он перестанет выполнять свою функцию, и этот участок дымохода выходит из строя.

Если дымоход устанавливается на котел отопления с выходом на улицу, то после переходного патрубка монтируется горизонтальный участок, который должен выходить наружу. Длина этого участка, ка уже было сказано, не более метра, и ему нужно дать небольшой откос вон. Оставшийся открытый слой теплоизолятора обязательно закрывается специальной заглушкой.

• Для прохода через стену имеется отверстие с таким расчетом, чтобы оставался зазор между трубой и материалом стены.Если стена из горячего материала, то зазор должен быть не менее 200 мм. Обычно его делают квадратным открытым 400 × 400 мм. Изнутри его стены облицованы минеритом (базальтовый картон). Затем вставляется заводской или самодельный проходной блок.

Через него проходит многослойная труба, которая подключается к котлу. Пространство проходного блока плотно заполнено базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей декоративной розеткой. Оставшиеся щели можно залить герметиком.

Готовый проходной блок, работающий по принципу «сэндвич-сэндвич»

Некоторые производители поставляют специальные проходные блоки с уже заполненным теплоизоляционным слоем. Выбор той или иной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из неагрессивного материала, то можно разместить в проходе втулку из асбестоцементной трубы, а вставленный в нее сэндвич-элемент фиксируется в центре набивкой из минеральной ваты, а также накрывается декоративные металлические пластины с двух сторон.

• При выходе на Внешнюю сторону стен устанавливаются опорные кронштейны, к которым прилегает плита. Он послужит основной опорой вертикальной части дымохода. Конструктивно он может включать сразу блок ревизии с вытяжным краном для конденсата.
• После вывода трубы начинается монтаж вертикальной части. И здесь нужно разобраться в тонкостях монтажа труб «на дым» и «на конденсат».

Два принципа монтажа: «дымом» и «конденсатом».

— Если верхняя часть трубы длиннее нижней, то это называется соединением «дымом» — поднимающиеся газы не препятствуют проникновению длина свободного вывода.Однако в этом случае неизбежно возникает небольшой зазор, направленный вверх (на схеме показан красной стрелкой), куда стекающие капли образующегося конденсата будут падать. Это самым негативным образом отразится на работе дымохода — скоро ответит утеплитель и перестанет справляться с задачей теплоизоляции внутреннего канала. А это, в свою очередь, означает еще большее образование конденсата, снижение тяги и, как следствие, снижение КПД котла.

— при установке «на конденсат» капли влаги беспрепятственно стекают сверху вниз, в приемник конденсата.А для предотвращения выхода выхлопных газов наружную трубу сэндвич-конструкции необходимо монтировать «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и осуществляется зажим в этом месте, благодаря чему обеспечивается надежная заграждение от выхода дыма через сэндвич-трубку. Небольшое количество газов, которые могут проникнуть в слой утеплителя, поспособствует его вентиляции.

Поэтому при установке соблюдают правила: на первом, горизонтальном участке до тройника, монтаж ведется «по дыму». ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Во всем мире сэндвич-химоход Внутренняя трубка устанавливается «по конденсату», а внешняя — «по дыму» с применением герметика и тщательного затягивания хомута.

Установка внутренней трубы «По конденсату»

• Качественно смонтировать как внешнюю, так и внутреннюю трубу многослойного химохода практически невозможно. Обычно так и поступают. Внутренняя труба в узком конце немного расширена наружу (на 150 — 200 мм) и плотно, до тех пор, пока упор не войдет в дужку элемента, уже установленного ниже.Затем герметик оценивается по расположенной снизу суженной части внешней трубы, а оставшийся блок теплоизоляции и внешняя труба смещаются вниз до максимально плотного компаунда. Его надевают на хомут, и затягивают в районе юбки верхней трубы (как показано на схеме).

• Установка продолжается в том же порядке снизу вверх. Через определенные промежутки времени к стене крепятся кронштейны с помощью хомутов, которые фиксируют руку в вертикальном или наклонном положении на нужном расстоянии от поверхности здания.
• Если конструкция получена тяжелой, то разгрузочный кронштейн снабжен соответствующей пластиной, снабженной соединительным элементом, чтобы продолжить установку, описанную выше.
• Завершает установку установки конуса и необходимого уступа.

• При необходимости труба крепится на специальный зажим с тремя проушинами для прикрепления растяжек. Растяжки крепятся с противоположной стороны к неподвижным частям крыши или здания.

Видео: Мастер-класс по монтажу бутербродного химохода Снаружи дома

Особенности монтажа при внутреннем устройстве дымохода

При установке сэндвич-химохода внутри помещения есть нюансы прохождения его через перекрытия потолка и кровли.

• Прежде всего, еще раз можно отметить, что после участка с одинарной трубой, на входе в котел устанавливается элемент с клапаном-сайбером, чтобы тепло не уходило сразу вертикально в котел. Атмосфера.

• На переходе на сэндвич устанавливается пусковая заглушка, закрывающая выступающий край теплоизоляционного слоя.

• Прохождение трубы через перекрытие в общих чертах соответствует прохождению через стену из горючих материалов.

Обязательно до потолка монтируется проходной блок (коробчатый или цилиндрический), который должен быть плотно заполнен теплоизоляционным материалом — минватой, в данном случае допускается хламзит.

Сверху проход закрывается металлической пластиной.

Как уже было сказано, некоторые производители подробно предоставляют системы специальных проходных модулей, которые представляют собой своего рода «бутерброд в бутерброде». Работать с такими элементами еще проще — на них вырезается проем нужной формы и размера, в него устанавливается блок, а затем через отверстие используется многослойная трубка.

• При проектировании дымоходной системы учитывается расположение балок перекрытия и стропила кровли — труба должна проходить примерно посередине между соседними элементами. При необходимости иногда необходимо изменить направление дымохода, применив для этого отводы на 45 °. Использование для этих целей прямоугольных кранов запрещено.

• Полностью исключена стыковка труб в толщине перекрытия или на уровне кровли.Необходимо соблюдать отступ от стыка до уровня перекрытия или кровли не менее 250 — 300 мм.

• При первом проходе вырезается проем, как правило, прямоугольной формы.

• Затем за окном выполняется еще один отрезок дымохода.
• Необходимо обеспечить точное позиционирование трубок в центре этого отверстия. Это можно сделать, используя металлический лист с вырезанным эллиптическим отверстием, укрепленный с тыльной стороны крыши, или даже просто закрепив дымоход металлическими профилями.

• Затем на трубу надевается специальный кровельный модуль — конусная трещина, имеющая угол, соответствующий крутизне кровельного стержня. Он крепится к кровельному перекрытию, а сверху закрывается напанницей, которая фиксируется хомутом или стопорным винтом.

• Верхний край металлической опорной плиты вороны по возможности размещать под рубероидом. Если такой возможности нет, то выполняется тщательная герметизация с помощью герметика.

Эластичные вороны очень удобны (их часто называют «Master Flash»).Их можно использовать практически в любом канате конька, собранном, в том числе на рельефной кровле (шифер, профнастил и т. Д.), Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящих через нее труб, поэтому что обеспечивается максимальная герметичность. Опорной части «Master Flash» можно придать желаемую форму, а затем, после большей части нижней поверхности, слоя герметика, этот узел прикрепляется к крыше самозатягиванием.

Готовая секция сэндвич-дымохода на крышу

Завершающий этап не имеет особенностей — та же установка выступа с необходимыми элементами.

Видео: Монтаж сэндвич-химохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвича дымохода, на первый взгляд, не так уж и сложно. Однако это мероприятие требует устойчивых навыков, повышенной точности, осторожности, особенно при работе на высоте. В этом случае есть мелочи, потому что неправильно собранная система может вызвать пожар или другие мелкие и большие неприятности.

Мачта для дымохода — это вертикальная металлическая конструкция, на которую монтируется дымоходная труба.Они бывают разных размеров и могут изготавливаться как для поддержки только одной трубы, так и в качестве основы для крепления нескольких труб. Сложные мачты используются в промышленном производстве, где котельная оборудована несколькими теплогенераторами, и каждый котел выбрасывает отработанные газы в свой дымовой канал.

Для частного дома

Большинство стандартных дымовых каналов в частных домах спроектированы с таким расчетом, чтобы дымоход выходил на улицу через крышу. Это сделано для защиты коробки здания от загрязнения остатками несгоревшего в котле топлива.Высоко на крыше уносит их вместе с ветром подальше от дома.

Еще одна важная функция дымохода на крыше — создание достаточно сильной тяги. Чем больше разница между высотой котла и верхней точкой дымового канала, тем более интенсивный воздушный поток может создаваться внутри камеры сгорания. Для некоторых котлов оптимальная высота дымохода составляет 10-11 метров, и даже когда он находится на крыше, канал должен значительно удлиняться по поверхности крыши.

Если в вашем доме нет возможности установить дымоход через крышу, вы можете установить дымоход через стену. Именно в таких случаях и нужна мачта для дымохода. Длина вертикального участка многослойной трубы может достигать 8-10 метров. Для надежной фиксации такого высокого канала используется металлическая мачта, сделанная из профильной или круглой трубы.

Компания Thermico имеет многолетний опыт проектирования, изготовления и монтажа мачт для дымохода различных размеров и форм.Под каждый конкретный случай подбирается конструкция необходимой высоты и степени прочности. В зависимости от нагрузок, которые придется выдерживать фиксирующей мачте, изготавливается металлическая ферма соответствующей формы и устройства.

Основная несущая способность мачты обеспечивает надежное бетонное основание. Конструкция жестко крепится к отдельному основанию, специально для нее сделанному. На стены закрепляются вспомогательные крепления. Это обеспечивает устойчивость дымохода вне зависимости от погодных условий.

Мачты для промышленных дымоходов

На крупных производствах, как правило, за процесс нагрева воды и обогрева помещений отвечают отдельные котельные. Это может быть специально спроектировано для таких целей здания или передвижные блочно-модульные котельные. В любом случае при значительной мощности установленного в них отопительного оборудования необходимы дымовые каналы большой производительности.

Эффективность дымохода напрямую зависит от его высоты.А мощным промышленным теплогенераторам нужна сильная тяга для поддержания интенсивности сгорания топлива. Создать такой сильный воздушный поток способен только правильно рассчитанный и очень высокий дымовой канал. Самый эффективный способ надежно и надолго закрепить дымоход или группу дымоходов на высоте в несколько десятков метров — закрепить их на металлической мачте.

Компания Termico предлагает профессиональные мачты-мачты из профильных труб для промышленных котельных. Металлоферма проектируется индивидуально под конкретный объект.Создав проект командой специалистов, сваривает конструкцию в горизонтальном положении на Земле. Затем установщики устанавливают мачту на бетонный фундамент и надежно прикрепляют дымоходы.

Команда Мастеров Термико создает и реализует проекты мачт высотой до 60 метров. Материал для изготовления конструкции остается выбирать заказчику: оцинкованные или обычные металлические трубы с прочной порошковой краской. Все мачты гарантированно будут выполнять свои несущие функции в течение десятилетий даже в самых сложных погодных условиях.

При необходимости металлические фермы могут быть усилены дополнительными ребрами жесткости. Вы всегда можете обратиться с любыми вопросами к нашим консультантам и уточнить время, стоимость и условия работы. На основе многолетнего опыта создания мачты мы поможем выбрать оптимальную конструкцию и подскажем, где можно сэкономить, а где лучше выбрать более дорогие материалы.

Почему вам следует связаться с termiko?

Termiko много лет работает в сфере дизайна и создания систем отопления на объектах самой сложной формы.Накопленный опыт многократной наладки тепловыми системами, как в частных домах, так и в различных отраслях промышленности, дает нам возможность решать задачи любой сложности в кратчайшие сроки.

Обособленное подразделение компании специализируется на создании собственного отопительного оборудования. Практика установки и обслуживания котлов различной мощности и конфигурации позволила собрать и структурировать в единую систему все наиболее эффективные методы создания надежных и долговечных тепловых систем с высоким КПД.

Обращаясь к нам, Вы можете быть уверены, что имеете дело с профессионалами своего дела. Мы подробно освещаем заказчику каждый этап проделанной работы. Максимальная прозрачность и открытость делают сотрудничество с нами легким и не занимают ни минуты лишнего времени. Termiko работает на результат и берет на себя решение всех сопутствующих задач, создавая для заказчика индивидуальные проекты любой сложности.

Установка гибкой облицовки дымохода из нержавеющей стали

Гибкая облицовка дымохода из нержавеющей стали

Зачем вообще устанавливать футеровку? Они недешевы, но их преимущества определенно перевешивают их стоимость.Вкладыш защитит вашу дымовую систему, поврежденную или нет, от передачи тепла в вашей системе ближайшим горючим объектам.

Вкладыши также защищают вашу кладку от побочных продуктов сгорания, которые могут быть чрезвычайно агрессивными и повредить вашу дымовую систему. Газы, образующиеся при сгорании, фактически разъедают или портят раствор, расположенный между плитками дымохода.

Гибкие вкладыши дымохода из нержавеющей стали

Если существующая система дымохода считается небезопасной для возгорания из-за трещин в плитке дымохода, отсутствия швов из раствора и т. Д., то может оказаться полезным изучение гибкой футеровки дымохода из нержавеющей стали . Несмотря на то, что существуют жесткие футеровки из нержавеющей стали, есть вероятность, что вы не сможете использовать этот тип футеровки для своего дымохода. Если у вашего дымохода есть хоть малейший изгиб к нему, то жесткая облицовка просто не войдет в дымоход. Кроме того, вы должны обязательно использовать гибкую прокладку, если вы устанавливаете новую вставку для дровяной печи, потому что чаще всего вам требуется немного согнуть прокладку, чтобы правильно установить ее на плиту.Проконсультируйтесь со специалистом, чтобы решить, какой тип лайнера лучше всего подойдет вам.

После того, как вы приобрели футеровку подходящего размера и из материала, подходящего для вашей системы дымохода, осторожно снимите футеровку и разложите ее на ровной поверхности. Будьте осторожны, края лайнера могут быть очень острыми и порезаться. Начните с присоединения нижнего концевого разъема. Затем затяните хомут для шланга, стараясь не затянуть его слишком сильно на лайнере. После измерения точной длины дымохода (от низа до самого верха короны) добавьте от двенадцати до восемнадцати дюймов и отрежьте лайнер с помощью ножниц для жести.Вам необходимо правильно установить нижний концевой соединитель.

Изоляция футеровки дымохода

Изоляция футеровки дымохода необходима по всей длине футеровки. Чтобы определить правильную ширину изоляции, пришло время для небольшой геометрии начальной школы: умножьте диаметр лайнера на 3,14 (пи), чтобы получить длину окружности, а затем прибавьте дюйм к этому числу, потому что перекрытие в один дюйм необходимо правильно утеплить лайнер. Если изоляция помещается в дымоход, указывать это точное число не обязательно, оно просто не может быть меньше.

Положите изоляцию на землю так, чтобы сторона из фольги была обращена к земле, и поместите лайнер из нержавеющей стали посередине. После того, как лайнер обернут, заклейте шов пленкой, чтобы он плотно прилегал. После того, как он будет закреплен, используйте один длинный кусок ленты, равный длине подкладки в целом, чтобы закрыть шов. Этот непрерывный кусок ленты лучше всего закрепит изоляцию.

Проволочная сетка также необходима для изоляции лайнера. Если этого не было, то при опускании в дымоход можно повредить саму изоляцию.Убедитесь, что ваша сетка покрывает всю длину лайнера. Не забудьте также закрыть нижнюю часть разъема. Зажимы для шлангов лучше всего подходят для крепления сетки, и они обычно входят в комплект лайнера. Используйте зажимы, чтобы прикрепить сетку к одному концу лайнера. Потяните сетку на другом конце лайнера до плотного прилегания и используйте зажим для шланга, чтобы закрепить ее. Из соображений безопасности используйте те же ножницы, что и раньше, чтобы срезать лишнее.

Щелкните здесь, чтобы получить полный комплект изоляции дымохода , в котором есть все необходимое для установки облицовки дымохода.

Носовой конус для протягивания лайнеров

При работе на крыше, чем бы вы ни занимались, необходимо соблюдать множество мер безопасности. Убедитесь, что вы приняли все эти меры предосторожности и у вас достаточно людей для безопасной установки лайнера. Вы будете, по сути, опускать лайнер через верх дымохода и пропитывать его до самого низа. Может возникнуть необходимость привязать веревку к нижней части подкладки, а кто-то, кто стоит внутри дома, будет тянуть ее снизу. Обязательно держите лайнер как можно центрированным, опуская его в дымоходную систему.Это предотвратит повреждение изоляции или самого покрытия.

После того, как лайнер окажется в правильном положении, пора обрезать верхнюю часть лайнера, чтобы он соответствовал правильно. Обязательно оставьте четыре дополнительных дюйма снаружи дымохода, чтобы футеровка была равна высоте короны. Крепко удерживая нижний соединитель на месте, нанесите силиконовый герметик на верхнюю часть первой терракотовой плитки для дымохода или на сам венец дымохода. Затем поместите верхнюю пластину на лайнер и вдавите ее в уплотнение.Затяните соединительный зажим или ленту вокруг вкладыша, чтобы прикрепить вкладыш к верхней пластине. Затем установите колпачок из нержавеющей стали, надев его на воротник верхней пластины.

Если вы подключаете лайнер к устройству вертикально, просто подсоедините разъем устройства к лайнеру и нижней точке подключения. Если вы используете вертикальное соединение, то все готово! Если вы подключаетесь горизонтально, выберите точку, в которой труба будет проходить через стену для соединения с корпусом тройника.Вырежьте отверстие в изоляции и сетке, чтобы обозначить место соединения тройника и тройника. Закрепите носок и тело футболки с помощью металлической ленты, которая должна быть прикреплена и обернута вокруг задней стороны футболки. Изолируйте носок тройника и заполните отверстие вокруг носа кирпичом и раствором.

Будьте осторожны, соблюдайте все данные инструкции для вашей конкретной футеровки дымохода, держите края нержавеющей стали гладкими и будьте осторожны при работе с чем-либо на крыше любой конструкции. Вы можете купить комплект футеровки дымохода онлайн здесь.

Установка сэндвич дымохода. Дымоход Sandwich

Дымоход занимает одно из первых мест в системе отопления по важности: от его правильного выбора и монтажа зависит не только внешний вид здания, но прежде всего эффективность отвода продуктов сгорания. Ошибки могут вызвать пожар или отравление угарным газом. Поэтому установка дымоходов требует комплексного и детального изучения: перед началом работ следует ознакомиться с рекомендациями специалистов.

Обычно монтаж вытяжной системы проводят при строительстве дома вместе с камином или печью. Раньше для этого использовался кирпич: проверенный не одним поколением материал, обладающий достаточной прочностью и хорошо сохраняющий тепло. Но сегодня все больше разработчиков склоняются к выбору модульных систем из керамики и нержавеющей стали. Причин тому несколько: дороговизна услуг профессиональных печников, длительность кладки и, самое главное, несовместимость кирпичных дымоходов с современными отопительными приборами.Последние разработки в области создания модульных систем позволяют построить дымоход своими руками.

Однако, каким бы ни был дымоход, основные требования к нему не изменились. Это касается срока службы, возможности работы с наименьшим количеством конденсата и отложений сажи на внутренних стенах. Также важны герметичность и низкая теплопроводность: материалы, с которыми соприкасаются выхлопные трубы, не должны нагреваться до критических температур.

Монтаж дымоходов должен производиться с соблюдением следующих правил:

• над плоской кровлей труба должна подниматься не ниже 0.5 м;
• при выходе трубы на расстояние от конька 1,5 м и более (для скатных крыш) ее высота также должна быть не менее 0,5 м, а при удалении от конька более 3 м — минимальная труба высота должна доходить до условной линии, проведенной от конька вниз по полу под углом 10 градусов к горизонту;
• при устройстве кровли из горючих материалов труба дымоудаления должна возвышаться над ней не менее чем на 1,5 м;
• в месте прохода через потолок обязательно проводится теплоизоляция.

Дымоход должен соответствовать установленному в доме отопительному оборудованию.

Варианты конструкции

Перед тем, как сделать дымоход, следует учесть множество факторов. Подбор его диаметра, высоты и тягового усилия (это основные характеристики) необходимо осуществлять по принципу обязательного пропорционального увеличения тяги с увеличением высоты. Первое место при выборе оптимальной конструкции отводится эффективности и безопасности, и только потом рассматриваются вопросы внешнего вида и сочетания с другими элементами экстерьера здания.

Важную роль при выборе конструкции системы играет место установки отопительного оборудования и особенности помещения. Различают внутреннюю и наружную установку дымохода. Внутренний предполагает размещение труб непосредственно в отапливаемом помещении, с разделкой, следует установить защитный кожух и опоры. Утеплять такой дымоход не нужно: лишенный теплоизоляции, он будет передавать тепло жилому помещению, что не будет лишним.Исключение составляют только неотапливаемые чердаки. Такая конструкция содержит определенные риски, связанные с опасностью отравления газом в случае разгерметизации системы, а также с вероятностью возгорания.

Горючие материалы вблизи трубы следует обрабатывать антипиренами: это касается стен, перегородок, мест выхода трубы. К тому же такой дымоход сложен в установке и обслуживании. Стыки модулей следует располагать вне межэтажных или чердачных этажей, чтобы не было препятствий для осмотра и доступа к внутренним поверхностям.

Лучший вариант по соотношению цена / качество признанный дымоход типа «сэндвич»

Система вытяжки наружного воздуха состоит из газопровода, соединяющего выхлопную трубу отопительного прибора с трубой, находящейся снаружи, участков труб и ревизий . Такой дымоход намного безопаснее, его легко установить и отремонтировать. К его достоинствам можно отнести независимость от особенностей интерьера помещения. Но в этом случае обязательно предусматривается внешнее утепление.

Лучшая форма — цилиндр: на стенках такой трубы собирается меньше конденсата, обеспечивается хорошее сцепление с дорогой. Конфигурация должна быть максимально простой: так будет оседать меньше сажи. Горизонтальные участки, если без них не обойтись, не должны быть длиннее метра: это тоже необходимое условие нормального функционирования всей системы.

Монтаж внутреннего дымохода

Дымоход любого типа всегда собирают снизу вверх.Все начинается с выхлопной трубы печки: следующая деталь должна плотно входить в нее: не допускаются зазоры. Лучше установить готовый дымоход заводского изготовления: это ускорит его сборку и обеспечит эффектный внешний вид, более удачный по сравнению с самодельными вариантами. Ссылки соединяются последовательно: каждый последующий раздел частично входит в предыдущий. Это предотвращает вытекание конденсата, а также предотвращает попадание влаги извне, сохраняя изоляцию сухой.Дополнительно герметик применяется для герметизации стыков. Поверх стыков фиксируются хомутами. Через каждые 1,5 м к стене прикручиваются скобы, необходимые для крепления трубы.

Схема установки внутреннего дымохода

Все участки (как вертикальные, так и горизонтальные) должны быть изолированы от электропроводки и проходить на надлежащем расстоянии от газопровода. В нижней части конструкции устанавливается ревизионная дверь, необходимая для очистки системы.Необходимо установить дефлекторы или флюгеры для защиты верхней части трубы от попадания внутрь мусора, листьев и дождя.

Монтаж наружного дымохода

Это вертикальная труба, устанавливаемая вне стен здания. Он соединяется с самой печью через одну из них, используя короткое горизонтальное звено (длиной не более метра). Такую конструкцию монтируют чаще всего в тех случаях, когда отопительный агрегат, ранее не предусмотренный, необходимо установить в уже готовом помещении.

Дымоходы двух систем. Двухконтурный — это две концентрические трубы с теплоизоляционным материалом между ними. Одноконтурный обогреватель не оборудован, поэтому его необходимо установить дополнительно, чтобы избежать образования конденсата.

Монтаж внешней трубы начинается снизу, сначала прикрепляя к горизонтальной трубе, выходящей из стены, тройнику или колену. В ее нижней части должна быть предусмотрена дверца для чистки трубы. Вертикальная труба прикреплена через каждую 1.5-2 м до стены с помощью кронштейнов. В том случае, если вес трубы значительный, под колено устанавливается специальная опора.

Схема установки наружного дымохода

Верх трубы должен возвышаться над крышей не менее чем на полметра. При невозможности крепления системы дымоудаления с помощью кронштейнов применяют удлинители с хомутами и ушками, к которым крепятся тросы, предварительно закрепленные снизу анкерными болтами. Натяжение троса осуществляется с помощью шнурков.

В некоторых случаях монтаж трубы в большей степени проводится на земле, а затем конструкция поднимается. Для установки на место к ранее прикрепленному тройнику временно прикручивается специально изготовленная петля. Нижняя часть трубы крепится к этому же шарниру, подняв ее лебедкой и установив в нескольких местах временные опоры.

Подъем самой трубы осуществляется с помощью нескольких человек, которые контролируют процесс с помощью растяжек, а также специальной грудины необходимого диаметра.С длинной ручкой стропы на длинной ручке поддерживают трубу снизу. После того, как дымоход находится в вертикальном положении, шарнир демонтируется, стыковочные места модулей стягиваются хомутом, прикрепляются распорки или кронштейны.

Внешний дымоход — экономит место, что особенно актуально для небольших домов

Все стыки необходимо заделать, а участки, подверженные коррозии, обработать специальной эмалью. Сверху следует закрепить дефлектор.

Правильная установка дымохода — залог надежной, эффективной, а главное — безопасной эксплуатации всей системы отопления. Ошибки в этом вопросе могут привести к непоправимым последствиям. Поэтому выполнение данной работы следует доверить опытным профессионалам.

Дымоход в организации систем отопления выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.

Основные функции дымохода

• В первую очередь дымоход предназначен для отвода продуктов горения, которые крайне вредны, а зачастую и смертельны для организма обитателей вашего дома.
• Кроме того, дымоход должен обладать изоляционными свойствами и защищать строительные конструкции перекрытий и кровли от пожара.
• И, наконец, красивый дымоход несет эстетическую функцию и украшает крышу вашего дома.

Вы легко сможете установить дымоход самостоятельно, следуя несложной инструкции.

Основные виды дымоходов

В зависимости от материала изготовления дымоходные системы можно разделить на различные типы: металлические (например, чугун или нержавеющая сталь), кирпичные и керамические.Современный дымоход может быть выполнен из композитных материалов и иметь многослойную конструкцию.

Вы можете выбрать модификацию дымохода, наиболее подходящую для вашего дома.

Так, например, самый дешевый вариант — металлический дымоход больше всего подходит для устройства систем отопления котельных или бань, то есть нежилых помещений. Однако такой экономичный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего невозможно избавиться от проникновения дыма в помещение.Также у металла не самый привлекательный срок службы, так как он крайне неустойчив к атмосферной влаге.

Труба из композитных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы помещается теплоизоляционный огнестойкий материал. Из-за неоправданной экономии многие производители помещают в промежуточный слой некачественный изолятор, который через время может начать крошиться. Так что покупая такую ​​трубу, внимательно следите за репутацией производителя.

Самый дешевый вариант — построить дымоход из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет закрепить ее в конструкции даже с минимальным количеством крепежного материала. Также труба из нержавеющей стали очень проста в обработке — ее можно разрезать обычными ножницами по металлу.

Керамический дымоход очень сложен в устройстве, так как его монтаж можно проводить только вместе со всем домом. В связи с этим его применяют крайне редко, ведь для того, чтобы построить его в готовом доме, строительной бригаде потребуется демонтировать часть перекрытий.

Инструменты, необходимые для установки дымохода

Для того, чтобы установить дымоход в доме своими руками, вам придется запастись следующим минимальным набором инструментов:

• шлифовальный станок для резки металла и сверло для сверления отверстий
• шпатель, зубило и кельма
• отвертка, желательно с шестигранной головкой и лобзиком, может быть электрическая,
• небольшой молоток и крестовая отвертка,
• защитные перчатки и очки

Что нужно помнить при установке дымохода своими руками

По способу постройки дымоходы можно разделить на внутренние и внешние.Рассмотрим подробнее, в каком случае нужно выбрать тот или иной вариант.

Итак, внутренняя конструкция дымохода может быть использована при строительстве систем отопления на базе отопительных котлов или каминов. Такие системы обычно устанавливают внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от атмосферной влаги.

Однако продукты сгорания, проходящие через дымоход, имеют высокую температуру. Следовательно, участки стены, проходящие возле внутренних дымоходов, сильно нагреваются и могут загореться. Таким образом, не рекомендуется устанавливать внутренние дымоходы в стенах из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

Внешний дымоход рекомендуется для промышленных и просто больших систем отопления.Обычно их устраивают в том случае, если площадь отапливаемого помещения превышает 500 квадратных метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными трудностями. Так, в здании с бетонными стенами и потолком легче пробить плиту между этажами, чем забить канал в стене.

Как установить дымоходы из нержавеющей стали и чугуна

Самый дешевый и простой способ установить дымоход — установить металлическую трубу.Вся установка разбита на несколько последовательных этапов:

1. Сначала подготовьте канал под дымоход.
2. Затем вы устанавливаете дымоход.
3. И на завершающем этапе вы устанавливаете изоляцию вокруг трубы.

Канал под металлическую трубу дымохода должен быть примерно в полтора раза больше его диаметра. В этом случае у вас останется место для изоляции.

Фактически, металлический дымоход состоит из следующих компонентов: металлической трубы, переходников для крепления уколов, головки и конденсатора.В ряде конструкций дымоход устанавливается дымоходом — агрегатом, увеличивающим тягу в системе.

Этапы установки дымохода

На начальном этапе монтажа дымохода нужно подогнать трубы по длине. Далее получившуюся конструкцию помещаем в хорошо подготовленный канал. После этого в систему подключают конденсатор и сам ТЭН (плита или бойлер). На завершающем этапе устанавливается голова.

Чтобы надежно закрепить трубу, ее необходимо крепить к стене не реже чем через каждые полметра.

При установке стальных и чугунных труб необходимо обеспечить качественную теплоизоляцию дымохода. Только в этом случае можно избежать возгорания потолков и прилегающих конструкций из-за внезапно протекшей трубы. Для изоляции металлического дымохода лучше всего использовать классический метод — огнеупорную глину. Но в крайнем случае можно использовать специальную огнеупорную пену.

Также глиной можно украсить стыки дымохода из металлической трубы с перекрытиями и крышей.

Если вы используете металлическую трубу, то ее нужно крепить к потолку и стенам крепежом через каждые полметра. Это вызвано большим весом таких дымоходных труб. Кроме того, посадочные отверстия делают шире — примерно на два диаметра трубы.

Чугунная труба как дымоход прослужит дольше, но ее установка сопряжена с определенными трудностями. Так что разрезать такую ​​трубу можно только с помощью болгарки.

Монтаж сэндвич-дымохода своими руками

Сэндвич-дымоходы из нескольких материалов заменены обычными металлическими трубами.Многослойная конструкция позволяет качественно изолировать пол от нагрева продуктами сгорания топки. При установке такого дымохода не требуется дополнительная изоляция, в результате чего просверленные отверстия можно сделать практически равными диаметру трубы.

При установке металлические трубы входят друг в друга, как матрешки, и для фиксации колен не требуется дополнительной фиксации родов. В дымоходах-бутербродах отводы труб необходимо соединять с помощью специального строительного клея.Строительный клей не только фиксирует колени, но и предотвращает попадание дыма в комнату.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при установке наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.

Установка наружного дымохода своими руками

Самым оптимальным материалом для изготовления уличного дымохода будет труба из нержавеющего металла. Он немного весит и хорошо справляется с простейшими инструментами.

Для монтажа наружного дымохода из нержавейки выполнить следующие работы:

• Проделайте отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
• Разместите крепежные детали на расстоянии одного метра друг от друга на внешней стене.
• Подсоедините входной патрубок дымохода к обогревателю.
• Отогните колено изогнутой трубы из помещения.
• Установите конденсатор.
• Прикрепите трубу к стене.
• Установить головку и решетку дымохода.

Монтаж дымохода своими руками: обучающее видео

Монтаж двухконтурной многослойной трубы

Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печки, к которой подключаются трубопроводы и все необходимое отопительное оборудование. Такому оборудованию нужен правильно собранный дымоход. Это обеспечит выход продуктов сгорания и оксида углерода.

Установить его без привлечения специалистов не так уж и сложно, если вы решили установить сэндвич дымоход своими руками.Ведь процесс установки в этом случае аналогичен работе с дизайнером. Срок службы устройства достаточно большой, и уход за ним практически не требуется. Правильная установка сэндвич-трубы подразумевает соблюдение некоторых важных технических нюансов. Необходимо:

1. Грамотно просчитайте все параметры и размеры труб.
2. Знайте, какую длину выбрать.
3. Определите, как расположить дымоход по отношению к коньку.
4. Имеете представление, как собрать конструкцию.
5. Знайте, как пройти сквозь потолки, сделать изоляцию трубы и подвести трубу к крыше.

Обо всем этом и пойдет речь.

Основные параметры и размеры

Собрать дымоход, действующий по всем правилам, не так-то просто. Для начала нужно определить диаметр сечения трубы и длину дымохода. Для этого нужно использовать существующие нормы СНиП.Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:

• Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
• При тепловой мощности от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
• Тепловой мощностью от 5,5 кВт до 7,5 кВт — 27 см.

Длина дымохода рассчитывается по следующим правилам:

1. Минимальная высота, обеспечивающая необходимое сцепление с дорогой, составляет 500 см.
2. Также можно ориентироваться по коньку крыши — труба дымохода должна быть выше конька не менее чем на полметра.
3. Обращаем внимание на рубероид. Если она из легковоспламеняющихся компонентов, труба над крышей должна подниматься на метр, а лучше на полтора.

Важно! Если рядом с домом есть технические постройки, высота которых больше, чем у жилого дома, то дымоход должен располагаться на 1 метр выше верха крыши пристроек.

Высота трубы в зависимости от расположения

При определении этого параметра важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:

• Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
• Если дымоход находится на расстоянии 3 метров от конька, то его высота может быть на одном уровне с ним.
• Если расстояние между дымоходом и коньком больше 3 метров, то его высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.

Сборка конструкции

Монтаж дымохода по лестнице

Обычный сэндвич с дымоходом — это конструкция, собранная из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится другая, но меньшего диаметра, а между ними — плотный теплоизоляционный материал. Кожух — внешний слой — выполнен из нержавеющей стали. Внутренний слой также выполнен из стали, на которую нанесено защитное антикоррозийное покрытие. Есть и другие конструкции, такие как медь, латунь и алюминий.Медь стоит дорого, латунь также дороже нержавеющей стали.

Алюминий — дешевый материал, и его использование значительно снижает стоимость дымохода. Но при работе при нагревании расширяется, а при охлаждении снова сужается. В результате может нарушиться герметичность дымохода. Поэтому специалисты советуют приобретать сэндвич лейбл, у которого обе железные части сделаны из стали. Посередине между ними базальтовый утеплитель.

Его использование дает много преимуществ.Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей утеплитель имеет разную толщину. Минимальное значение — 25 мм, максимальное — 60 мм. Как установка? (3)

Установка выглядит следующим образом:

• Размер одного сегмента сэндвича — 1 метр. При установке один просто вставляется в другой. Причем собирать нужно снизу топки, постепенно продвигаясь вверх.Берем первый элемент трубы и соединяем его с патрубком топки. Закрываем стык специальной заглушкой, закрывающей изоляцию. Далее вставляем отдельные сегменты счетчика один в другой.

Примечание! Один конец трубы всегда сужен. Именно его и вставляем в следующую трубу. Все звенья необходимо собрать таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.

• Стыковка осуществляется таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно прилегали друг к другу.Сделать это самостоятельно сразу довольно сложно. Поэтому можно прибегнуть к одной хитрости. Внутреннюю трубу нужно удлинить на 15 сантиметров, вставить одну трубу в другую и только потом соединять внешние оболочки.

• Стыки необходимо дополнительно укрепить хомутами, которые прилагаются к стандартной комплектации. Заводим и стягиваем их вокруг стыков обычной стальной проволокой. Для начала нужно обработать стыки герметиком, тем более что в продаже есть составы, разработанные специально для печного оборудования.

Дымоход может располагаться внутри дома или его необходимо вывести наружу и прикрепить к стене.

Как обеспечить устойчивость конструкции при вынесении наружу?

Монтаж стальных дымоходов

Через каждые 2 метра при наружной сборке дымоход крепится к стене скобами. Если предусмотрен тройник или отвод, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и не допускать ее обрушения при сильном порыве ветра.Таким образом снижается нагрузка на стыковочные элементы. В этом случае необходимо соблюдать определенный промежуток между стеной и трубой.

Печники называют это отступлением. Его стоимость строго рассчитана. В расчетах учитывается толщина стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, используемых для отделки стен. Так, например, если толщина стенки котла 6.5 см, стоит закрытая топка, а стена ничем не защищена от огня, отклонение составит 50 см. А если топка толщиной 12 см и стена хорошо защищена от огня, отклонение может быть равным 20 см

.

Примечание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед тем как приступить к сборке отдельных элементов, его необходимо удалить.

Что делать, если необходимо установить дымоход между двумя стенами или внутри воздуховода?

В этом случае нужно сделать 2 окна на внешней стене.Размер каждой — 150 кв. видеть. Одно отверстие желательно разместить внизу, а другое вверху. При закрытом варианте отступления обязательно собирать напольное покрытие из негорючих материалов.

Как перекрестное наложение?

Дымоход

Иногда необходимо вывести трубу через перекрытия. Сделать это можно с помощью ящика, внутри которого есть отверстие. В него вставляется насадка — специальный элемент, используемый для описанных целей.Толщина коробки должна быть на 7 см больше толщины перекрытий. Это единственный способ защитить крышу от огня. Но для обеспечения безопасности использования дымохода необходимо очень прочно прикрепить воздуховод к потолкам и соединить с их конструкциями.

Труба не должна иметь стыков. Это очень важный момент. Перед тем, как самому установить распределительную коробку, необходимо сделать правильную разметку маркером. На этом этапе очень актуальна поговорка о том, что нужно предварительно 7 раз отмерить и только потом отрезать.Проделывать отверстия в потолке можно только тогда, когда выбрана соответствующая коробка, а труба расположена правильно.

Как сделать изоляцию трубы

После установки воздуховода и трубы этот элемент дымохода необходимо тщательно изолировать. Для этих целей используются фольговые маты на базальтовой основе, обработанные огнеупорной мастикой. Отверстие в крыше тоже желательно заделать. В этом случае стоит использовать утеплитель из минеральной ваты. Им желательно замаскировать все отверстия, которые контактируют с трубой.

Выход дымохода на крышу

Монтаж дымохода на крышу

Перенести сэндвич-трубу на крышу позволяет специальная перемычка. Печи-печи называют это резкой кровли. Этот элемент подбирается с учетом уклона кровли. Зная это, будет несложно проделать этот этап работ своими руками. Он состоит из трех операций:

1. Маркер отмечает внутреннюю часть крыши.
2. Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
3. Это утеплитель. Для этого к крыше изнутри крепится лист оцинкованной стали. В нем предварительно вырезается отверстие для дымохода, а труба выводится. Верхняя резка крыши. Сверху собирает столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт, защищающий дымоход от атмосферных осадков.

Примечание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.

Особенности эксплуатации дымохода

Трубный сэндвич — продукт нового поколения. Имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но во время его эксплуатации внутри накапливается сажа. Его нужно снимать дважды за отопительный сезон. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к снижению тяги.

Как эксплуатировать трубу

Поэтому чистить дымоход придется постоянно.Для облегчения задачи в ее нижней части устанавливается специальное стекло, либо пристраивается дверца, открывающая доступ внутрь сэндвича трубы. Есть правила, соблюдение которых предотвращает образование слоя сажи. Вот основные из них:

1. Для топки печи или камина необходимо как можно меньше использовать дров хвойных пород. При горении они выделяют смолы, которые очень быстро оседают на внутренних стенках многослойной трубы.
2. Такой же результат можно получить, бросив в духовку сырые дрова.Печи предупреждают, что влажные пары так же опасны для дымохода, как и смолы.
3. Не стоит каждый раз сжигать бытовой мусор в духовке.
4. Если в доме есть дровяная печь или камин, позаботьтесь заранее и подготовьте древесину твердых пород. Купите хорошо просушенную древесину.
5. В качестве эффективной меры предосторожности бросьте охапку осиновых дров в печь в конце топки. Они очень быстро выгорают и дают большое пламя, которое хорошо сжигает сажу в дымоходе.

Обобщение темы

Как видите, сборка сэндвич-трубы своими руками — трудоемкая задача, но ее можно реализовать, предварительно изучив материал и просмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно внимательно оценить собственные возможности и решить, сможете ли вы выполнить такое задание.

Соблюдая все вышеперечисленные правила, можно рискнуть и осуществить установку. Т — Установка сэндвича с дымоходом своими руками — основные этапы монтажа Г — Правильный монтаж сэндвича с дымоходом своими руками — процесс трудоемкий.Это требует соблюдения строгих правил и норм пожарной безопасности. Знание особенностей каждого этапа установки значительно упрощает задачу. K — Монтаж многослойных труб своими руками

Система отопления в любом здании состоит из двух элементов. Это установка самого теплогенерирующего агрегата — котла, работающего на газе, жидком или твердом топливе, и системы, облегчающей отвод продуктов сгорания. Установка этих элементов требует пристального внимания.От работы системы в целом зависит теплоснабжение в доме и безопасность людей.

В статье мы рассмотрим, как правильно установить уличный дымоход своими руками, представим ряд советов от мастера, как спроектировать дымоход. Если дымоход неправильно смонтирован снаружи дома, это может привести к неприятным последствиям: обратная тяга выхлопной системы (попадание продуктов сгорания в помещение), это может стать причиной пожара и травмирования людей.Также может быть недостаточный нагрев. Если вы пришли к выводу, что уличный дымоход вас вполне устраивает, вы можете сделать это самостоятельно, не прибегая к помощи извне, и сэкономить значительную сумму денег.

В настоящее время популярны утепленные наружные дымоходы, их принято называть «сэндвич» (см. Монтаж дымохода сэндвич).

У них есть свои преимущества:

1. Хорошая тяга (способствует повышению эффективности тепловой установки).
2. Преодоление порога конденсации.
3. Минимальные отложения сажи на стенах.
4. Прочность конструкции.
5. За наружным дымоходом легко ухаживать.
6. Минимальный вес.
7. Допускается установка в деревянных домах.
8. Соответствует нормам пожарной безопасности.

Сэндвич с дымоходом состоит из трех компонентов:

• наружная труба;
• внутренняя трубка;
• слой теплоизоляции.

Для таких систем существует три типа присоединения:

• фланцевое;
• байонетное соединение;
• Тип подключения мостика холода.

Внимание: Основное требование ко всем типам соединений одно: высокая герметичность. Обратите на это особое внимание.

Элементы конструкции

Перед тем, как приступить к монтажу самостоятельно, необходимо знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Сделайте рисунок и добавьте все необходимое в список.

1. Любой агрегат т для производства тепла — котел.
2. Отводы — регулируют движение выхлопных газов. Название колена содержит информацию об угле наклона. Отводы приваривают аргоновой сваркой или вольфрамовым электродом в атмосфере аргона. На них можно устанавливать ставни различного типа и смотровые окна.
3. Демпфер для установки на отводы, трубы, тройники и переходы.
4. Подставка под тройник из нержавеющей квадратной трубы. Крепление к стене осуществляется при помощи дюбелей.Для правильного монтажа дымохода понадобится подходящая подставка для тройника. Обязательно укажите в заказе расстояние между дымоходом и стеной.
5. Тройник 45 утепленный, нержавеющий, необходим для подключения котла к низу дымохода, вертикальное направление. Трубку отвода конденсата и смотровое окно можно установить сбоку от конструкции или внизу тройника. Чтобы соблюдались все требования по монтажу дымоходов после сборки, дверцу смотрового окна следует посадить на силикон.Бывают тройники прямые, цельные и сборные, присоединения к ним производятся под разными углами.
6. Кронштейны изготовлены из нержавеющей трубы. Обязательно укажите расстояние от стены до дымохода при его заказе (для соблюдения правил пожарной безопасности).
7. Внешний дымоход должен быть изолирован. Дымоход вместе с теплоизоляцией помещается в защитный кожух и образует так называемый сэндвич. Стандартный размер трубы — полметра или метра, для изготовления корпуса используется не только нержавеющая сталь и оцинковка, но и материал заказчика.Для теплоизоляции используется керамическая вата или базальтовое волокно.
8. Кронштейн дюбеля усиленный, используется для усиленного крепежа. Это помогает с боковыми нагрузками, с их помощью монтируются разгрузочные и расширительные стаканы.
9. Верх , труба теплоизоляционная в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить утеплитель от внешних воздействий.
10. Заглушка , нержавеющая сталь, которой придается желаемая форма путем сварки вольфрамовым электродом.

Теперь вы имеете представление о комплектующих и можете правильно выбрать все детали дымохода для отопительного котла. Правильно рассчитайте длину и сечение конструкции.

Внимание: На этапе разработки дымоходной системы необходимо учитывать такие параметры, как размер и высота сечения. Тяга увеличивается с увеличением длины, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход создаст большое аэродинамическое сопротивление движущимся продуктам сгорания.Размещение дымоходов четко регулируется СНиП 2.04.05-91 . Сечение дымохода имеет значение. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам проема каминной топки (высота / ширина) будет 10: 1.

При выборе диаметра дымового канала следует учесть, что согласно ГОСТ 9817-95 площадь дымоходного канала по сечению трубы должна быть не менее 8 см 2 на киловатт мощности. мощность отопительного агрегата (камин, бойлер или печь).А расчетное значение скорости отходящих газов в самом котле должно иметь интервал 0,15 — 0,6 м / с.

Монтаж конструкции

Внешний дымоход (его основная часть) устанавливается снаружи здания, который соединяется горизонтальной трубой через стену здания с тепловым узлом. После установки отопительного котла нужно подключить его к трубе дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд.Однако необходимо соблюдать некоторые правила.

Правила работы

Монтаж дымохода во всех случаях производится от отопительного котла, а точнее — от выкипания. Трубка для отвода газов всегда надевается на предыдущую, это позволяет избежать проникновения влаги на изоляцию.

• Для герметичности конструкции используется термостойкий герметик, не менее 1000 * С.
• Хомуты следует применять в отходах компаундов, тройников и труб.
• На расстоянии двух метров наружный дымоход необходимо жестко закрепить к стене специальными скобами. Их также стоит использовать для крепления тройников.
• Горизонтальные участки дымохода не допускаются более одного метра.
• Избегать соприкосновения газовых труб с дымоходными каналами и электропроводкой.
• Когда труба проходит через горючую конструкцию, используйте специальные пожарные трубы.
• Установите съемную дверцу для очистки (это необходимо делать дважды в сезон) конструкции в основании дымохода.

Установка

Когда о конструкции все известно и материал готов, можно приступать к основным работам.

• Присоединяем дымоход к трубе отопительного котла при помощи отвода, трубы или тройника (в зависимости от конструкции).
• Соединяем трубу с дымоходом с необходимым переходным узлом.
• Стыки обрабатываем герметиком и устанавливаем хомуты.
• Проход через стену осуществляется при помощи специальной проходной трубы (в месте прохождения стены стыковка запрещена).

Внимание: Все звенья дымохода должны быть плотно прилегающими, вставлять одно в другое без зазоров, входное расстояние должно быть не менее 0,5 сечения трубы (глубина посадки).

• Готовим монтаж вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник с креплениями для вертикальной трубы. Если мы используем колено, следует создать условия для очистки горизонтального зазора соединения.При использовании тройника нижний вывод блокируется заглушкой, которую снимаем или используем тройник с ревизией. Как и зачем крепить дымоход, зависит от его расположения. Труба крепится к стене настенными скобами через каждые 2 метра. Если основная труба тяжелая, установите колено на опору. Часто бывает, что сделать крепеж к стене по всей длине конструкции невозможно, в этом случае используются растяжки.
• Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и уже прикрепляем к ним тросы удлинителей нужной длины.При этом кабель от растяжек должен быть не менее 3 мм в диаметре.
• В местах крепления растяжек устанавливаем рым-болты или анкеры (выбираем исходя из поверхности крепления).

Следующим этапом будет подъем и крепление всей конструкции вертикальной трубы. Возможна установка деталей, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле , скрепляют все детали хомутами, готовят крепления для растяжек и скоб.

• Чтобы облегчить этот процесс, мы используем петлю.
• Подбираем нужный колен для соединения и производим навеску крепления к краю наружной трубы, привариваем.
• Поднимите готовый конец трубы на уровне стыка и также прикрепите петлю к концу колена.
• Осуществляем подъем всей конструкции с помощью прилагаемых тросов и рожка. Делать это нужно в хорошую погоду, недопустимо выполнять при порывистом ветре.
• Осуществляем крепление в доступных местах.
• Для устойчивости немного поправляем растяжки.
• Откручиваем гайки крепления петли. Сами болты срезаем болгаркой и выбиваем концы.
• Выбиваем петлю и фиксируем оставшиеся болты на стыке.
• Делаем полную растяжку. Регулировку натяжения производим стяжками винтами.

Установка подошла к концу. Изготавливаем фитинги для стыков и герметизации стыков.После того, как проведем утепление вертикальной трубы, делаем утеплитель (это позволит избежать появления конденсата). Теперь об обогреве дома можно быть спокойным.

Сегодня практически каждый частный дом оборудован дымоходом. И в большинстве случаев имеет практическое значение, а не чисто декоративное. Это связано с тем, что частные дома очень редко подключаются к центральному отоплению, они отапливаются с помощью котлов, печей и т. Д. И дымоход во всем этом деле играет очень важную роль.Через него выходит пар и дым. Это способствует правильному функционированию любой системы отопления. Монтаж дымохода — очень сложный и кропотливый процесс.

Введение

Дымоход представляет собой сложное сооружение, предназначение которого — отвод в атмосферу побочных продуктов отопления из топки, что защищает дом от сырости, горения, смолы и горения стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.

Принцип действия данной конструкции заключается в ее способности создавать естественную тягу, которая удаляет пар, смолу и т. Д.Установка дымохода — очень ответственный процесс. Если при его строительстве допустить ошибки, можно не получить желаемый результат и заработать много проблем. Например, недостаточно мощная тяга для определенного типа топки, что чревато отравлением.

Существует множество различных конфигураций дымоходов, которые различаются как по цене установки, так и по тяговым и другим характеристикам. У каждого из них есть свои недостатки и преимущества. Давайте поговорим о том, что бывают разные типы дымоходов, какие инструменты необходимы для их установки и как правильно их установить.

Инструменты

Перечислим минимум инструментов, которые понадобятся при выполнении работ по установке дымохода. Этот набор может отличаться в зависимости от того, какой тип системы вы устанавливаете. Итак, приступим. Вам необходимо подготовить следующие инструменты:

• Болгарка (к ней — набор дисков для работы по камню и металлу).
• Шлифовальный станок.
• Молоток.
• Перфоратор с набором сверл разного диаметра.
• (для удобства лучше иметь большой и маленький).
• Ведро, мастерок, угольник, рулетка — небольшие аксессуары, которые упростят работу.
• Если возможно, приобретите монтажный пистолет.

Теперь можно приступить к работе. Установить дымоход или возвести его не так уж и сложно, если у вас есть голова на плечах и рабочие руки.

Материалы

Сегодня существует множество различных типов дымоходов, которые строятся из разных материалов. В зависимости от типа постройки покупается определенный набор материалов.Так, например, установка сэндвич-дымохода предполагает использование в работе таких комплектующих:

• трубы различного диаметра, которые вставляются друг в друга;
наполнитель
• (изоляционный материал) с рабочей температурой до 700 градусов Цельсия — это то, что находится между трубами;
• крепеж для труб;
• шурупы для дерева;
• хомуты и скобы;
• отводы труб — необходимы для отводов труб и т. Д.

Для кладки традиционного кирпичного дымохода понадобится цемент, специальный зонт для прикрытия трубы и т. Д.И здесь уже видно, насколько различаются расходные материалы для той или иной конструкции. Таким образом, определившись с типом дымохода, мы начинаем поиск и закупку всего необходимого для его установки.

Требования к современному дымоходу

Любой современный дымоход, будь то сэндвич или кирпич, должен соответствовать определенному набору требований. И что это за требования?

• Должен быть устойчивым к влаге. Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны к саморазрушению.
• Мощная тяга.
• Хороший дымоход выдерживает температуру до 1000 градусов Цельсия.
• Он должен иметь отличную стойкость к химическим веществам.
• Гладкая внутренняя поверхность (очистить такую ​​конструкцию будет намного проще).

Соблюдая правила установки дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему вывода продуктов сгорания.

Основные разновидности

Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких типах как:

• Кирпичный дымоход.
• Сэндвич с дымоходом.
• Коаксиальные конструкции.
• Газовый радиатор как своего рода дымоход.

Поговорим конкретно о них, так как они наиболее популярны у дачников и владельцев загородных домов. Стоит отметить, что каждый из видов имеет свои достоинства и недостатки, поэтому только вы будете выбирать, какой из них вам подходит.

Кирпичный дымоход

Монтаж дымохода из кирпича, а точнее его возведение от цоколя до козырька, — довольно сложный процесс, включающий множество этапов и правил, которые нужно знать и соблюдать.Начнем с того, что одна такая конструкция рассчитана максимум на две печи при условии, что они будут находиться на одном этаже.

Правила монтажа дымохода в этом случае имеют большое значение. Отчасти они касаются кладки. Каждый кирпич должен перекрывать лежащий ниже шов — это позволит избежать саморазрушения. Считается, что возведенная таким способом конструкция намного прочнее любой другой.

Температура внизу духовки слишком высокая.Особенно, если дом отапливается углем. Чтобы не повредить основание трубы, на топку монтируется специальная насадка из нержавеющей стали, которая впоследствии облицовывается двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой печи. Для кладки необходимо использовать только глиняный раствор с добавлением цемента. Очень важно сделать специальный клапан, который закроет всю дыру — он будет служить регулятором для увеличения или уменьшения тяги.

Допускается также строительство дымоходов внутри наружных стен, с одним, конечно, одним условием: из негорючих материалов. В последнее время в основе большинства этих систем лежит стальная труба, которую впоследствии изолируют и кладут кирпичом.

Монтаж дымохода: технология «сэндвич»

Технология «сэндвич» — это сложная и дорогая конструкция, способная выдерживать высокие температуры, как кирпич. Огромное преимущество этого дымохода в том, что его практически не нужно обслуживать.Единственное, что нужно — это периодически его чистить.

Сэндвич с дымоходом состоит из трех основных элементов. Во-первых, внутренняя и внешняя трубы вставляются друг в друга. Швы каждого из них необходимо правильно заварить и обернуть защитной негорючей тканью или волокном. Зазор между трубами заполнен специальным огнестойким и жаропрочным материалом, не позволяющим внешней трубе сильно нагреваться. Это третий элемент.

Установка сэндвич-дымохода потребует много времени и сил, но оно того стоит.Завершающий этап работ — крепление конструкции снаружи стены дома. Этот процесс осуществляется с помощью специальных зажимов, креплений и скоб.

Коаксиальный дымоход

Установка коаксиального дымохода чаще всего проводится на парогенераторах, газовых котлах и т. Д. Эта технология чем-то похожа на сэндвич, но вместо прокладки внутри просто устанавливаются проставки, которых нет. дайте трубам соприкоснуться. Такую систему, в отличие от других разновидностей, можно вывести в горизонтальном положении через внешнюю стену.Эта установка сегодня очень популярна, и наиболее часто используется коаксиальный вид.

Вы спросите: «Почему они устанавливаются только на газовые котлы и генераторы?» Ответ очевиден. Все дело в том, что температура в таких котлах на выходе намного ниже, чем у настоящих печей. Именно поэтому этот вид больше нигде не используется. Установка газового дымохода аналогична установке сэндвич-системы.

Дымоход модульный керамический

На сегодняшний день модульные дымоходы пользуются большим спросом, несмотря на заоблачные цены.Это связано с тем, что такие конструкции несут в себе два ключевых качества, очень важных для человека — они очень просты в установке и достаточно надежны. Такие дымоходы можно прокладывать даже внутри деревянных стен, необходимо только соблюдать зазор между стеной и керамикой — 5 см. К тому же у них очень привлекательный внешний вид.

Монтаж такого дымохода очень прост. Для этого необходимо соединить между собой уже готовые отрезки труб (модули), хорошо их закрепить и заполнить стыки специальным герметизирующим раствором, после чего вся конструкция должна быть закреплена к / в стене.

Дымоход для бани

Практически любой хозяин дачного участка хочет иметь сауну или баню в доме или поблизости. Самым главным элементом последнего является духовка. Ведь именно она создает в парилке высокие температуры. А для этого требуется качественный монтаж топки и дымохода, которые будут работать, так сказать, в тандеме. Лучше всего для такого дела использовать традиционные конструкции из кирпича.

Правила монтажа такого дымохода мы уже рассмотрели выше.Так что особых вопросов быть не должно. Что касается всего остального, то установка дымохода в бане возможна как внутри, так и снаружи помещения. Решайте, как всегда, за вас. Но опытные специалисты советуют строить конструкцию внутри. Стены дымохода очень горячие, они способны повышать температуру в помещении. Однако если вы не уверены в своих силах, лучше всего доверить такую ​​работу профессионалам, которые сделают все качественно и быстро.

Проблемы с установкой дымохода

Монтаж дымохода может сопровождаться большим количеством проблем, а неправильно построенная система просто сведет на нет все усилия и добавит головной боли.Могут возникнуть сложности. Одной из причин может быть неправильно подобранный материал. Например, если положить в основание печи плохой кирпич, можно остаться без дымохода, так как он быстро потрескается и рассыпется. Кроме того, необходимо знать конструктивные особенности такой системы, чтобы не пропала тяга. Например, высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с комбинированной крышей (плоской) — не менее 2.0 мес. И еще один важный момент. Устья кирпичных каналов на высоту 0,2 м следует защитить от атмосферных осадков слоем цементного раствора или заглушкой из кровельной или оцинкованной стали.

Конечно, лучше учиться на чужих ошибках, чтобы не делать свои собственные. И промахи в этом случае чреваты большими неприятностями. Неправильный дымоход может испортить весь ваш дом. Например, обгоревшие стены легко могут стать причиной пожара. Поэтому, прежде чем что-то начинать, нужно все тщательно спланировать и продумать.Посоветуйтесь со знающими людьми, перечитайте специальную литературу, наконец перестрахуйтесь и доверьте установку столь важных систем профессионалам. От этого проблем будет меньше, а с работой справишься быстрее.

West Friendship MD — Услуги по чистке дымоходов и каминов

Главная »О нас» Наши услуги »West Friendship

Привлечение людей в West Friendship, Buttercup Estates, Friendship Manor, Wynfield, Clarkson, Sandy Hill, Slacks Corner, Mountview, Green Henge, Crest Acres, Sykesville, Reisterstown и других местах — лучший дымоход, камин и обслуживание клиентов — это наша миссия, и, обладая более чем 30-летним опытом работы в пожарной отрасли, мы уверены в наших способностях лучше служить вам.

West Friendship определенно не самая большая община в округе, но она вносит большой вклад из-за своего небольшого размера и численности. Музей наследия живой фермы округа Ховард всегда является популярным местом для посещения, и в течение года здесь проводится множество мероприятий, которые могут понравиться как членам сообщества, так и местным жителям из других районов.

West Friendship также является домом для торгово-выставочного центра округа Ховард, который посещают люди со всего округа и который каждое лето предлагает неделю веселья.Подобные достопримечательности и мероприятия способствуют постоянному росту числа домовладельцев, поскольку люди все больше и больше ценят все, что может предложить этот прекрасный район.

West Friendship Park — еще одно место, которое многие любят, и горожанам очень нравится, когда в этой зоне можно проводить мероприятия на свежем воздухе со своими детьми, друзьями и членами семьи.

И мы не могли не упомянуть любимую пиццерию Tony’s Pizzeria, которая день за днем ​​предлагает клиентам вкусные ломтики, бутерброды и многое другое.

Как компания, занимающаяся установкой каминов по индивидуальному заказу, мы побывали в бесчисленном множестве областей, больших и малых, чтобы семьи оставались более защищенными и более комфортными, несмотря ни на что.Компания Trinity Chimney Service готова помочь домовладельцам West Friendship, поэтому, пожалуйста, свяжитесь с нами сегодня по телефону 443-602-4306, если у вас возникнут какие-либо вопросы, касающиеся вашего камина или дымохода. Мы будем рады помочь!

Креозот, утечки и другие серьезные проблемы с дымоходом подвергают вас риску, но наша команда поможет вам в безопасности

Ваш дымоход — это прочная конструкция из прочных материалов, но она должна быть построена (или установлена) правильно и регулярно обслуживаться, чтобы выдержать испытание временем.Это часть вашего дома, которая подвергается значительному износу, и, вложив средства в техническое обслуживание, проводимое профессиональным очистителем, сертифицированным Американским институтом безопасности дымоходов (CSIA), вы можете быть уверены, что ваша система прослужит дольше и будет работать более эффективно , и работать годами.

Гарантируйте себе более безопасный дом на Livestock Road, Clover Hill Drive, Barnard Way, Wellworth Way, Frederick Road, Fairgrounds Road, Milo Court, Terrapin Creek Road, Sykesville Road, St. James Road, Whitman Way, Mt.View Road, Baltimore National Pike, Fox Meadow Lane, Wynfield Road, Louanne Court, Orlando Drive или где бы вы ни жили в районе West Friendship, работая с нашей сертифицированной CSIA командой. Мы предлагаем все необходимое для долговечной структуры, гарантируя вам бесчисленные уютные вечера каждый год.

Наши услуги по обслуживанию дымоходов и каминов

Нужен новый камин, топка, печь, дымоход или запорная заслонка? Без проблем! Мы продаем и устанавливаем самое лучшее из следующего:

Ваш поиск совершенства заканчивается с нами

Пора забыть о проблемах с дымоходом и камином.Не рискуйте с менее квалифицированной командой — инвестируйте в нас с самого начала. Мы обслуживаем Triadelphia Woods, Brosenne, Heatherwood, Evergreen Valley Estates, Alpha, Annandale и бесчисленные районы поблизости. Поговорите с одним из членов нашей команды сегодня, чтобы получить ответы на свои вопросы и назначить встречу. Мы готовы помочь! Позвоните по телефону 443-602-4306 или запишитесь на прием онлайн сегодня.

Жизнь в Кларксвилле означает, что вы можете пользоваться всеми профессиональными и надежными услугами, связанными с домашним очагом, как и остальная часть нашей зоны обслуживания.Позвоните нам.

Представительство, KS — Ремонт каминов

Главная »О нас» Зона обслуживания »Представительство, KS

В течение последних 30 с лишним лет мы производили дымоходы, камины и вентиляционные системы для миссий, восточной сельской местности, западного холма, долины миссионеров, миссионерского нагорья, Брайантвуда, Фервей, Филдстона, Шауни-Хиллз, Северного парка, Каннингем-Хайтс и все прилегающие районы герметичны, эффективны, безопасны и красивы.

У жителей Миссии, штат Канзас, есть чем заняться, от аттракционов до развлечений, ресторанов и магазинов.Streamway Park и Broadmoor Park — отличные места, куда можно пойти, когда вам просто нужно выйти на улицу и насладиться солнцем.

За отличными местными покупками отправляйтесь в бутик Lulu’s или в Mission Fresh Fashion на Johnson Dr, в A Fabulous Find на Martway и, конечно же, в Target on Broadmoor,

Любимые закусочные в этом районе: Italian Delight на Martway St, Village Inn на Broadmoor, Don Chilitos, Town-Topic и Potbelly Sandwich Shop на Johnson Dr, RJ’s Bob-Be-Que Shack на Lamar Ave, d’Bronx on Доктор Джонсон и Калвер на Меткалф-авеню, и это лишь некоторые из них.

Те из нас, кто работает в Sleep Easy, считают, что нам повезло быть частью такого замечательного сообщества, и мы любим заботиться о дымоходе, камине и вентиляции для наших соседей в этом районе. Мы предоставляем полный комплекс услуг по уходу за дымоходами, в нашем штате есть опытные профессионалы и каменщики, поэтому, если вы живете в этом районе и ищете профессиональные результаты и первоклассное обслуживание, не ищите дальше. Мы предлагаем следующие важные услуги:

Обслуживание дымоходов и каминов

Гостиная на открытом воздухе

Вентиляционные и воздушные каналы осушителя

Мы не думаем, что иметь и поддерживать очаг вашей мечты и поддерживать низкий риск возгорания должно быть сложно, разочаровывающе или невероятно дорого.Вот почему мы предлагаем отличные, беспроблемные и беспроблемные услуги по доступным ценам и бесплатно предоставляем сметы на всю нашу работу. А если вы не знаете, в каком состоянии находится ваша дымоходная система, мы можем организовать углубленную проверку, чтобы определить, какая услуга вам подходит.
