Вес листа металлочерепицы 1 м2 — узнаём настоящую массуСтройкод

Металлочерепица — удобный в применении и привлекательный кровельный материал, наиболее востребованный в частном домостроении. Подобный выбор вполне объясним, так как крыши, перекрытые листами металлочерепицы, отличаются продолжительным сроком эксплуатации, при этом не требуют проведения ремонта. Среди множества преимуществ покрытия необходимо отметить незначительный вес листов металлочерепицы 1 м2 — в зависимости от типа черепицы, один квадратный метр может составлять 3,7-6 кг.

При выборе кровельного материала большинство застройщиков отдает собственное предпочтение металлочерепице в первую очередь из-за того, что ее монтаж можно выполнить самостоятельно.

Основной критерий, который определяет сложность выполнения кровельных работ, — это масса используемого материала для перекрытия крыши. Достаточно сложно осуществлять подъем стройматериалов на крышу без применения специальной техники. Вес листа металлочерепицы 1 м2 позволяет производить их подъем, монтаж вручную.

Масса листов металлочерепицы

Изобретателями металлочерепицы являются инженеры финской компании Rannila, прославившейся во всем мире. Но, несмотря на это, данный кровельный материал пользуется огромной популярностью на территории России. Такое название стройматериал получил благодаря идеальному сходству внешнего вида со стандартной керамической черепицей.

Металлочерепица отличается оптимальным соотношением цена/качество, при этом стройматериал объединил в себе лучшие свойства металла и классической черепицы.

Основные преимущества металлической черепицы — это малый удельный вес металлочерепицы, доступная стоимость, привлекательный внешний вид, продолжительный срок эксплуатации.

  • Металлочерепица с профилем «волна» — это полная копия стандартной керамической черепицы. Эти два кровельных покрытия издалека не отличить. Поперечные уступы профиля выдерживают сильные ветровые нагрузки, массу снежного покрытия. Также покрытие устойчиво к вибрации. Для кровель значительной площади металлочерепица является идеальным покрытием, по которому можно спокойно передвигаться. Высокую прочность покрытию придает его профильная форма.
  • Под металлочерепицу нет необходимости в обустройстве специального основания, достаточно сделать шаговую обрешетку. Массу данного кровельного покрытия невозможно даже сравнивать со стандартной черепицей или шифером, оно создает минимальное давление на стены здания, стропильную систему кровли. Вес 1 м2 покрытия из металлической черепицы составляет всего лишь 5 кг, когда из натуральной черепицы — 40 кг.
  • Для производства металлочерепицы применяется сталь листовая оцинкованная. Дополнительно металлические листы покрываются слоем пассивации, грунтовки, обрабатываются защитной краской (с внутренней стороны), декоративным материалом (с внешней стороны). Многослойная структура стройматериала надежно защищает основание от формирования коррозии. Толщина листа металлочерепицы разных производителей может быть разной, в пределах 0,4-1 мм.
  • Легкость монтажа, так как незначительный вес листа металлочерепицы позволяет производить кровельные работы своими руками.

Достаточно популярным материалом для перекрытия кровли является металлическая черепица «Монтеррей», которая имеет идеальное сходство с натуральной черепицей. Малый вес металлочерепицы «Монтеррей», повышенная прочность, качество, легкость проведения монтажа, продолжительный эксплуатационный период — основные преимущества материала.

Эксплуатационные характеристики металлической черепицы

Свойства металлочерепицы зависят от самого материала, а ГОСТ регламентирует лишь качество используемого сырья. Но так как производство кровельного материала сводится к формированию профиля, полимерного покрытия, нормы ГОСТ берутся базовые.

Прочность

  • Оцинкованный стальной лист способен выдерживать на метр квадратный металлочерепицы вес в 250 кг.
  • Материал нормальной вытяжки на разрыв выдерживает нагрузку 300–490 МПа, что гораздо выше листов из алюминия и меди.
  • Показатели прочности материала цинк-титан в 2 раза выше аналогичных показателей стали оцинкованной.

Продолжительность эксплуатационного периода

  • Сталь оцинкованная, несмотря на свои высокие показатели прочности, характеризуется самым минимальным эксплуатационным периодом, который, зависимо от толщины материала, может составлять от 20 до 50 лет. При этом неважно, сколько весит лист стали, даже тщательная его защита утрачивает собственные свойства через определенный период и металл подвергается коррозии.
  • Эксплуатационный период листов из алюминия, меди составляет от 50 до 75 лет, некоторые производители даже гарантируют срок службы материала до 100 лет, если крыша не будет подвергаться в процессе эксплуатации значительным механическим нагрузкам.
  • Самым долговечным материалом считается алюминий анодированный — металл, покрытый оксидом, кристаллической структуры. Его срок эксплуатации от 100 лет.
  • Максимальный эксплуатационный период у материала цинк-титан — производители гарантируют до 150 лет.

Устойчивость к отрицательным температурам

Металлические листы не впитывают влагу, это говорит о том, что даже сильные морозы не способны повлиять на их эксплуатационные свойства. Такой материал можно использовать для перекрытия кровли домов, расположенных в любой климатической зоне.

Морозостойкость металлочерепицы зависит в основном от используемого полимерного покрытия. Но даже полиэстеровое покрытие, которое считается самым слабым в данном отношении, выдерживает до 200 циклов заморозки/разморозки материала.

Звукоизоляционные, теплоизоляционные характеристики

Это основной недостаток всех типов металлических профилей. Как сталь, так и алюминий имеют высокие показатели теплопроводности, поэтому не способны удерживать тепло. Поэтому при использовании данных материалов для перекрытия кровли она требует обязательного утепления. При этом утеплительный материал необходимо использовать в любых климатических зонах, так как металл будет пропускать внутрь здания не только холод, но и тепло.

Независимо от того, сколько весит металлочерепица, металл хорошо пропускает звуковые волны, даже их усиливает. Этот показатель немного снижает полимерное покрытие, но не в достаточной степени. Поэтому такая кровля требует обустройства дополнительного звукоизоляционного слоя.

Пожаробезопасность

Металл является абсолютно пожаробезопасным: он не горит и даже не поддерживает горение, соответственно не может быть источником дыма. Плавление материала происходит при очень высоких температурах, например:

  • сталь начинает плавиться после 1450 градусов;
  • алюминий — после 658 градусов;
  • температура начала плавления медных сплавов, в зависимости от их состава, находится в пределах 590-1084 градусов.

Вывод

Металлическая черепица является надежным, достаточно привлекательным кровельным материалом, который по многим своим эксплуатационным показателям не уступает композитной, битумной черепице. У данного кровельного покрытия, конечно же, существуют определенные эксплуатационные ограничения, но при такой устойчивости к погодным факторам, долговечности он гораздо дешевле, и легче компенсировать недостатки материала, чем искать ему альтернативу.

1м2, вес кровли из металлочерепицы

Несмотря на то, что такой кровельный материал, как металлочерепица был изобретен инженерами знаменитой финской компании Rannila, она стала одним из самых популярных материалов и на территории нашей страны.

Материал свое название получил благодаря тому, что по своему внешнему виду очень напоминает классическую керамическую черепицу.

Соотношение цена/качество у металлочерепицы является оптимальным.

Металлическая черепица объединила лучшие качества других типов кровель: натуральной черепицы и металла.

Небольшой вес, невысокая цена, долговечность и привлекательный вид:

  • Металлочерепица, имеющая профиль «волна», является полной копией керамической черепицы. Издали они практически неотличимы.

    Поперечные уступы такого профиля прекрасно выдерживают сильные удары ветра, вес снежного покрова. Такой материал отличается хорошей устойчивостью к вибрациям.

    Это идеальный кровельный материал для крыш, имеющих большую площадь. Если крыша вашего дома крыта металлочерепицей, то вы можете совершенно спокойно по ней передвигаться.

    За счет того, что металлический лист имеет профиль, он является очень прочным.

  • Для кровли из металлочерепицы не требуется создание специального основания. Шаговой обрешетки будет вполне достаточно.

    Давление на стропила и стены здания минимально. Вес покрытия невозможно даже сравнить с обычным шифером, фальцевой крышей или обычной черепицей.

    Один квадратный метр крыши из металлочерепицы весит 5 кг. Из черепицы керамической — 40 кг.

  • Для изготовления металлической черепицы используют листовую сталь, которая с обеих сторон имеет цинковое покрытие. Затем наносится слой пассивации, слой грунтовки, с внутренней стороны наносится слой защитной краски, а с наружной – полимерное декоративное покрытие.

    В зависимости от компании –производителя толщина листа может отличаться. От 0.4 до 1.0 мм.

    Такая многослойная структура помогает надежно защитить основу от коррозии.

  • Малый вес металлочерепицы делает ее монтаж очень простым. Очень часто владельцы домов, которые приобрели этот материал, сами его и монтируют.

Одной из самых популярных кровельных материалов является металлочерепица профиля «Монтеррей».

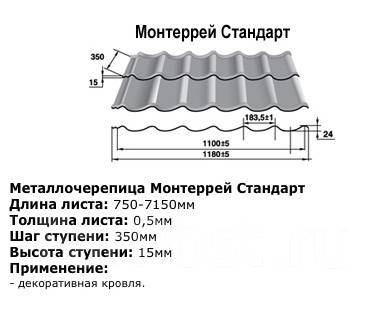

От других профилей «Монтеррей» отличается своим внешним видом: он копия настоящей керамической плитки.

Если не знаешь, что на крыше уложена металлическая черепица, никогда издали не отличишь что это: Монтеррей или натуральная черепица.

Также Монтеррей отличается своей прочностью, долговечностью, простотой монтажа и малым весом при высоком качестве.

Всего выпускается три вида черепицы этого профиля:

  1. Монтеррей.
  2. Супер Монтеррей.
  3. Макси.

Все три вида изготовлены из листовой стали толщиной 0.4 — 0.5 мм.

И отличаются они высотой профиля и шагом волны.

Почему важно знать, какова масса кровли


При расчете параметров стропильной системы (длины стропил и их сечения) очень важно знать, сколько будет весить вся кровля.

Ведь эта нагрузка является постоянной, и если не учесть ее при расчетах, то стропильная система просто не выдержит.

А ведь есть еще нагрузки переменные: снег, ветер и пр.

Очень важно знать, сколько весит кровельный материал, если вы выполняете капитальный ремонт крыши и планируете вместо старого кровельного материала уложить металлочерепицу.

Некоторые застройщики не приобретают листы стандартного размера.

Первоначально они разрабатывают проект стропильной системы, исходя из того, что кровля будет из металлочерепицы и уже затем заказывают материал нужного им размера.

Ведь большинство компаний, которые занимаются производством металлической черепицы, вырежут вам изделие любой длины.

До 8 метров включительно.

При таком подходе количество стыков будет минимальным.

Такая кровля будет очень прочной и герметичной.

Следует знать, что монтаж металлической черепицы тем проще, чем больше площадь листа и чем меньше он весит.

От чего зависит вес металлочерепицы?

В первую очередь, зависит от толщины стальных листов, из которых она изготовлена и размеров листа.

Также на вес оказывает влияние полимерный защитный материал:

  • пластоизол;
  • пурал;
  • полиэстер;
  • ПВДФ.

Ведь у каждого из этих материалов также имеется вес и наносятся эти материалы на стальную основу слоями разной толщины.

Самый тонким слоем наносится полиэстер.

Соответственно, и весит он меньше всего.

И квадратный метр металлочерепицы, покрытой снаружи полиэстером, весит всего 3,6 кг.

Однако лист оцинкованной стали, покрытый пластизолом, несмотря на то, что весит его квадратныйо метр больше – 5,5 кг, является более востребованным в тех регионах, где высокая влажность и частые температурные перепады.

Долговечность такого покрытия больше.

Слой цинка, который с двух сторон наносят на поверхность листа, также имеет вес.

Следует сказать, что, чем больше толщина цинкового покрытия, тем больший срок эксплуатации выдерживает готовое изделие.

Поэтому долговечностью отличается металлочерепица, имеющая цинковое покрытие на обеих сторонах.

Весит слой цинка в таком случае 275 грамм на один квадратный метр .

Срок службы такой металлочерепицы составляет 50 лет.


Бюджетные марки черепицы имеют более тонкий слой цинка.

И его количество на один квадратный метр площади листа составляет всего 220 граммов.

Но срок службы готового изделия будет не больше 20 лет.

Так что, если вы приобретаете недорогую металлочерепицу, то вам следует знать, что 50 лет она вам точно не прослужит!

Вес кровли из металлической черепицы


Вес кровли является основным параметром при расчете стропильной системы.

Именно тяжесть кровли, в первую очередь, влияет на длину и сечение стропил.

Для того, чтобы определить вес всей кровли, высчитывают вес одного квадратного метра.

Следует помнить, что кровля – это не только одна металлочерепица.

Это еще паро- и гидроизоляция, слой утепляющего материала.

Еще о том, как правильно крепить металлочерепицу саморезами.

Об узле прохода дымохода через кровлю по ссылке. Также об узлах прохода вентиляции и кабеля.

О расчете расстояния между стропилами здесь. Расчет длины стропил, пример расчета деревянных стропил.

Обязательно устраивают слой звукоизоляции.

Иначе, когда пойдет дождь, вы не сможете спать в доме.

Ведь это материал из металла.

А значит он очень звонкий.

Также следует не забывать про обрешетку и контробрешетку.

Обрешетку устраивают не сплошную, а с шагом 40 — 60 см.

Вот типичный пример расчета веса кровельного пирога.

В качестве кровельного материала используется металлочерепица.

Итак:

  1. Металлочерепица: его вес составляет 5 кг на 1 квадратный метр.
  2. Гидроизоляция и пароизоляция. Используется полимерная мембрана. Один квадратный метр ее весит 1,5 кг.
  3. Слой утеплителя. Используется минеральная вата. Весит один квадрат 10 кг.
  4. Обрешетка из досок толщиной 2,5 см. Вес 15 кг.

Суммируем полученные данные: 5 + 1,5 + 10 + 15= 31,5 кг.

Теперь полученный результат необходимо умножить на 1,1.

Наш поправочный коэффициент.

Итоговая цифра получается 34,7 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 3470 кг.

Следует знать, что это расчет приблизительный.

Для более точного расчета требуется оперировать данными, которые вам предоставит производитель материалов.

Однако, даже без расчета можно сказать, что кровля из металлочерепицы будет очень легкой.

Легче нее будет только кровля, устроенная из ондулина (битумной черепицы).

Но прочность материала при этом намного ниже.

Видео о монтаже кровли из металлочерепицы своими руками.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Вес 1м2 металлочерепицы, технические характеристики, размеры

Кровельный материал Ruukki положил начало новой технологии. В основу взята традиционная штучная черепица. Установка профилированных модулей занимает мало времени и не требует высокой квалификации монтажника. Листовой материал не ослаблен множеством стыков, что повышает герметичность. За счет многослойного защитного покрытия прослужит минимум 15 лет.

Оглавление:

  1. Характеристики металлочерепицы
  2. Размеры листов
  3. Цена продукции Ruukki

В отличие от натуральной черепицы или шифера, финское металлопокрытие Ruukki в 10 раз легче. Небольшой вес настила снижает стоимость и сложность стропильной конструкции, поскольку нет необходимости на длинных пролетах скатов использовать толстый брус с частым шагом. Достаточно крепить подкровельную рейку по длине вертикального пролета тиснения рисунка: через 35-50 см.

Вес, формат и долговечность металлочерепицы

Грамотный проект дома основывается на комплексе технических данных. Площадь и общий вес кровли – один из факторов, который влияет на выбор типа фундамента и конструкции стен. Инженеры начинают разработку проекта объектов частного строительства большой площади сверху вниз.

Долговечность и вес металлочерепицы обусловлены ее структурой. Суммарная масса складывается из металла, слоя гальванического покрытия и внешней полимерной защиты.

Прочность обеспечивается за счет металлического листа (по стандарту ГОСТ – толщиной 0,4-0,5 мм). Первичная обработка стали – первый фактор долговечности. Если материал оцинкованный, то производитель об этом на упаковке не пишет. Это считается минимально необходимой защитой. Гарантированный срок службы металлочерепицы с цинком – 20 лет. Такой слой добавляет массу от 250 г/м2 (в бюджетных коллекциях) до 275 г/м2 в моделях премиум класса.

Есть более дорогие и долговечные технологии защиты поверхности железной основы покрытия. Производитель всегда напишет на упаковке крупным шрифтом, что металлочерепица имеет цинк-титановый или алюминиевый анодированный слой. Стоимость такой кровли будет выше, но она оправдана гарантированным сроком эксплуатации от 75 до 150 лет.

Чем глубже волны, тем больше весит металлочерепица. Растянутость рельефа увеличивает общую площадь.

Рельеф выполняется путем холодного проката. Высота гребня металлочерепицы Монтеррей от Ruukki – от 36 до 49 мм.

Для предохранения металла от коррозии наносится полимерное покрытие:

  • Полиэстер в виде полиэфирной краски. Относится к наиболее легкому виду черепицы, которая считается бюджетным вариантом. Толщина – 25 микрон.
  • Матовый полиэстер. Защитный слой – 35 микрон.
  • Пластизол. Мощное покрытие (200 микрон) на основе поливинилхлорида.
  • Пурал. Полиуретановая пленка отличается повышенной стойкостью к механическим и атмосферным воздействиям. Толщина – 50 микрон.
  • ПВДФ. Наиболее прочная и долговечная полимерная пленка – из поливинилфторида с акрилом (27 микрон).
  • Нижняя поверхность обрабатывается лаком.

Кровельная обшивка с полиэстеровым слоем наиболее легкая: 3,6 кг/м2. Металлочерепица с поливинилдифторидной (ПВДФ) защитой весит 4,5 кг. Характеристики материала с пластоизоловым покрытием внушительнее: он относится к самым долговечным и тяжеловесным (до 5,5 кг/м2).

Тип пленки выбирают в зависимости от региона. Пластизол хорошо переносит резкие перепады погоды, но для солнечного климата он не подходит. Длительное воздействие высокой температуры, ультрафиолета негативно скажутся на свойствах и окраске.

Для расчета нагрузки на стропильную систему используется относительная масса настила. Единица измерения – килограмм на метр квадратный. Общий вес листа рассчитывается из его площади.

Размеры панелей

В каталогах Ruukki предлагается стандартные расцветки и формат кровельного металлопрофиля, но предусмотрен вариант резки по заказанным размерам любого цвета. Раскрой прямоугольных листов при укладке на крышу со сложной геометрией неизбежно сопровождается большим количеством отходов. Придется купить металлочерепицу с запасом, превосходящим расчетную площадь до 30 %. В технологии производства изначально заложена возможность нестандартной резки. Ширина металлопрофиля одинаковая (1183 мм), Она соответствует шести штучным черепицам, уложенным в ряд. При монтаже боковым нахлестом полезная площадь перекрытия одной панели составляет 180 см. Математически эти плиты укладываются с минимальным отходом.

Вариация размеров на заказ пропорциональна формату одной натуральной черепичной плашки. Наименьшая длина – 0,5 м, максимальная – 9 м.

Чтобы сделать отходы минимальными, формат металлопрофиля просчитывается на этапе проектирования:

  • Вначале на скатах крыши определяются прямоугольные участки. Для зашивки прямых поверхностей покупают черепицу максимальной длины.
  • Для трапециевидных и треугольных участков, где потребуется подрезка, заказывают листы короче.

Почему Ruukki?

Компания первая разработала технологию изготовления крыши из металлочерепицы. Кроме патента она получила все европейские сертификаты качества и экологической безопасности. Владеет правом на дизайн титульных моделей Монтеррей, Адаманте, Декоррей, Армониум, которые воспроизводят все востребованные варианты из натуральной черепицы. Продукция получила аналогичные региональные сертификаты качества во всех странах Европы.

Ruukki позволит выполнить кровлю любого типа и расчетной массы нагрузки на стропила.

Модель профиляТип покрытияОкраскаТолщина металлаДлинаЦена листа, рубли
МонтеррейСтандартПолиэстер матrr320,5 мм1,18 м560
Полиэстерrr11, 23, 29, 32520
ПлюсПурексrr23, 29, 32, 33, 750, 887580
ПремиумПуралrr32680
Пурал матrr11, 23, 29, 32, 779, 750, 887680
АдамантеПурал матrr23, 29, 32, 750, 779, 8871,175 м790
Пурексrr23, 29, 32, 33, 750, 887690
ДекоррейПолиэстерrr23, 29, 320,45 мм1,18590
АрмониумПурал матrr11, 23, rr29, 32, 33, 779, 798, 750, 8870,5 мм1,041190
ЭлитПурал матrr11, 23, 29, 32, 33, 7500,5 мм1,1151260

технические характеристики, размеры и состав

Итак, что же такое металлочерепица? Металлочерепица — разновидность профилированного листа из тонколистовой оцинкованной стали с характерным внешним видом, имитирующим натуральную черепицу. Кровельный материал в России и странах СНГ уже давно стала «народным», что неудивительно. При относительно невысокой цене этот кровельный материал известен своей надежностью, а, следовательно, долгим сроком службы.

Основные технические характеристики металлочерепицы

В этой статье мы подробно и доступным языком разберем основные технические характеристики металлочерепицы, выясним, на что в первую очередь стоит обращать внимание при покупке данного кровельного материала и благодаря каким свойствам металлическая кровля стала так востребована на строительном рынке.

Содержание статьи:

Уклон крыши для металлочерепицы

Минимальный уклон крыши для металлочерепицы составляет 14 градусов

В отличии от мягких и наплавляемых кровель, металлочерепицу следует укладывать, учитывая минимально допустимый угол ската крыши относительно горизонта. В первую очередь данная техническая характеристика связана с оптимальным распределением ветровой и снеговой нагрузки на кровлю. Поэтому в южных регионах можно использовать металлочерепицу для более пологих конструкций крыши.

Принято считать, что уклон крыши для кровли из металлочерепицы должен быть больше 14°!

Следует добавить, что это правило актуально для всех видов кровель, выполненных из тонколистового металла.

Размеры листов металлочерепицы

Ширина листа металлочерепицы в зависимости от высоты профиля колеблется от 1,1 до 1,19м. Чем выше профиль, тем меньше ширина. Связано это с типовым размером плоского листа (1,25м), из которого в последствии профилируется металлочерепица.

Ширина металлочерепицы с профилем «монтеррей» составляет 1,18 или 1,19м, а полезная (рабочая) — 1,1м

Металлочерепица любого профиля и формы, как правило, нарезается под заданный размер крыши. Но часто можно встретить стандартную (типовую) длину листа металлической кровли. Ее габариты напрямую зависят от размера волны. Листы нарезаются кратно 1, 3, 6 и 10 волнам плюс 10-15 см для последующего нахлеста. Например, для самого распространенного профиля «монтеррей», у которого длина волны составляет 0,35м, типовые листы будут иметь длину 1 волна — 0,5м, 3 волны — 1,18м, 6 волн — 2,25м и 10 волн — 3,65м. Размеры могут незначительно отличаться от приведенных выше.

Виды профиля Монтеррей

Подробнее о всех разновидностях форм металлочерепицы смотрите в этой статье. Здесь же мы разберем наиболее ходовые модели данной кровли.

Внешний вид металлочерепицы Монтеррей

Монтеррей. В таком профиле металлочерепица имеет ширину 1,19м (полезная 1,1м) и шаг волны 0,35м. Кровля имеет классический привлекательный внешний вид. Высота профиля: 25+14мм.

Размеры листа Монтеррей

Супермонтеррей. Отличает от предыдущей модели высота профиля, благодаря чему такая металлическая кровля имеет максимальное сходство с натуральной (керамической) черепицей. Высота профиля: 25+21мм.

Внешний вид металлочерепицы СупермонтеррейРазмеры листа Супермонтеррей

Макси. Профиль практически идентичен форме Супермонтеррей. Единственным отличием является более продолжительный шаг волны (0,4м).

Внешний вид металлочерепицы МаксиРазмеры металлочерепицы Макси

Состав металлочерепицы

Основным моментом при выборе металлочерепицы является не то, как она выглядит, а из чего состоит. Рассмотрим состав металлочерепицы послойно.

Состав металлочерепицы

Полимерное покрытие. Защищает кровлю от воздействия природных факторов и механических повреждений. Далее в статье кратко разберем основные из них.

Грунт. Слой грунтовки серого цвета является дополнительной защитой металла от коррозии.

Пассивация. Далее следует еще один дополнительный слой, который позволяет защитить цинк от коррозии.

Цинк. Металлочерепица с наибольшим содержанием цинка, как правило, служит значительно дольше своих аналогов. Ниже подробно остановимся на этой важной составляющей металлической кровли.

Сталь. На сегодняшний момент используется толщиной от 0,35мм до 0,52мм.

Защитная краска. Используется не во всех моделях. Можно легко определить металлочерепицу с дополнительным слоем краски. Обычно краску наносят такого же цвета, что и сама кровля (в отличие от серого цвета грунта).

Полимерные покрытия

Подробно о видах полимерных покрытий можно почитать в этой статье. Здесь же разберем основные из них.

Полиэстер -, пожалуй, самое распространенное и уязвимое покрытие металлочерепицы из-за своей недорогой стоимости. Толщина покрытия не превышает 25 мкм. Для полиэстера характерна глянцевая гладкая текстура. Покрытие менее всего защищает кровлю от «выцветания», т.е. потери заводского цвета.

Полиуретан. В противовес полиэстеру можно привести в пример самое стойкое покрытие для тонколистовой кровли. Полиуретановое покрытие (известное как «пурал») лучше всего защитит материал от атмосферных природных явлений и ультрафиолетового излучения.

Количество цинка

Наряду с полимерным покрытием, количество цинка в кровле является важнейшей технической характеристикой металлочерепицы. Именно этот показатель является основной защитой от коррозии. Без достаточного содержания цинка в стальном листе все остальные составляющие попросту не имеют значения.

Содержание цинка измеряется г/м². Как правило, в недорогих вариантах металлической кровли такой показатель не превышает 100 г/м². Такая продукция для большей экономии выпускается толщиной 0,4 или 0,45мм (ОН). Нормальным содержанием считается цинковый слой 2-ого класса (140 г/м² и выше). К таким металлочерепицам можно отнести, например, Norman (производство «Металл Профиль») или кровлю от Grand Line в покрытии полиэстер. В металлических кровлях с полиуретановым покрытием содержание цинка может достигать 275 г/м² и выше.

Толщина металлочерепицы

Материалы из тонколистовой стали имеют толщину от 0,33 до 0,9мм. Металлочерепица, в свою очередь, ограничивается диапазоном 0,4-0,52мм. Толщина листа — важная техническая характеристика, влияющая на способность кровли выдерживать механические нагрузки, не меняя своей формы и герметичности. Особо щепетильно стоит подойти к выбору металлической кровли в центральных и северных регионах, где на конструкцию крыши часто оказывает влияние снеговая нагрузка. Условно черепицу согласно ее толщине можно разделить на 3 класса:

  • Эконом. Чаще выпускается толщиной 0,4мм, встречаются некачественные материалы с толщиной 0,33мм;
  • Стандарт. К данному классу можно отнести металлочерепицу ОН (общего назначения) толщиной порядка 0,45мм;
  • Премиум. Металлочерепица с толщиной листа 0,5мм и выше.

Металлочерепицу для кровли лучше всего выбирать толщиной 0,5мм!

В центральном регионе России следует укладывать на крышу продукцию сегмента «премиум». Это позволит защитить кровлю от механических повреждений и последствий атмосферных явлений (наледь, снег, град и т. д.).

Вес металлочерепицы

Эта техническая характеристика важна прежде всего для транспортировки кровли, а также ее монтаже. Вес металлочерепицы может незначительно отличаться в зависимости от ее формы и толщины. Принято считать, что среднее значение массы металлочерепицы составляет 4 кг/м² и 5 кг/м² для толщины листа 0,4 и 0,5мм соответственно.

Гарантия на металлочерепицу и ее срок службы

Сразу же отметим, что «гарантия» и реальный «срок службы» конечно же должны отличаться в пользу последнего. Но не всегда теория работает на практике.

Как правило, оптимальным гарантийным обязательством на кровлю серии «премиум» следует считать 15-25 лет (а не 50 или 60). В этот период Вы без труда сможете доказать происхождение данного материала по указанной на нем заводской маркировке в замковой части металлочерепицы, на которой указан производитель, наименование и серия (или дата) производства.

Следует покупать только маркированную продукцию!

В соответствии с вышеизложенными характеристиками (полимерное покрытие, количество цинка и толщина металла) производственными организациями назначается гарантийный срок на металлочерепицу, в течение которого они обязаны поменять материал на аналогичный.

На металлочерепицу эконом-класса гарантия производителя, зачастую, не превышает 3 лет. Например, металлочерепица монтеррей толщиной 0,4мм от завода Металл Профиль имеет гарантию всего 1 год. Для класса «стандарт» сроки могут быть увеличены до 10 лет (например, Norman от завода Металл Профиль или GL PE 0.5 от производителя кровли Grand Line).

Для ознакомления с процессом монтажа металлочерепицы предлагаем видео инструкции по монтажу металлочерепицы от завода Металл Профиль и советы по выбору и особенности производства металлической кровли от производителя Grand Line.

цветовая гамма, какой должен быть размер, вес и ширина листа 1м2, подробнее на видео и фото

Но уже сегодня тяжеловесной черепице найдена достойная замена, не уступающая ей ни по внешнему виду, ни по своим функциональным свойствам. Речь идет о металлочерепице монтеррей, поскольку вес металлочерепицы монтеррей значительно меньше веса стандартного черепичного покрытия, кроме того, металлочерепица монтеррей характеристики и ее эксплуатационные свойства очевидно превосходят эти же показатели у стандартной черепицы.

Монтаж этой металлочерепицы гораздо проще, благодаря ей покрытие получается более прочным, кроме того, металлочерепица монтерей цветовая гамма весьма разнообразна. Нельзя не упомянуть и ценовую доступность этого материала.

Благодаря тому, что металлочерепица монтеррей вес имеет относительно небольшой, стропильную систему можно сделать облегченной, к тому же, весь процесс монтажа металлочерепицы Монтеррей становится гораздо проще. Соответственно, снижается и ценовой диапазон кровельных работ по устройству металлочерепицы, так как металлочерепица монтеррей вес 1м2 существенно уступает по весу покрытию из любого другого материала.

Технические характеристики металлочерепицы монтеррей

Как правило, размеры листа металлочерепицы монтеррей и ее технические характеристики интересуют заказчиков больше всего. Основные параметры, на которые нужно обратить внимание – это металлочерепица монтеррей размеры листа, профильная высота, шаг волн и толщина листа стали, из которого изготавливалась металлочерепица.

Согласно устоявшимся нормам, металлочерепица монтеррей размеры бывают следующими:

  • ширина металлочерепицы монтеррей – 1180 (1100) миллиметров;
  • профильная высота – 25+14 миллиметров;
  • шаг волн – 350 миллиметров;
  • толщина листа стали – 0,4 – 0,5 миллиметра.

Этот кровельный материал имеет и другие типы, к примеру, металлочерепица супермонтерей. Не секрет, что металлочерепица супермонтерей технические характеристики очень высоки, для этой разновидности характерен более высокий профиль.

На что обратить внимание при выборе металлочерепицы монтеррей?

  1. Имеется ли цинковое покрытие. Этот параметр является подтверждением долговечности и надежности материала. Количество цинка на 1 м² листовой поверхности прямо пропорционально коррозионной устойчивости стали.
  2. Вариант покрытия из полимера. Самое дешевое и в тоже время надежное покрытие – это полиэстер. Но в последнее время все чаще применяются те покрытия, которые могут существенно продлить эксплуатационный срок материала – пурол, пластизол, ПВДФ и другие. Кроме того, к защитным свойствам покрытия можно отнести и защиту от ультрафиолетового излучения.
  3. Структурные особенности поверхности продукта. Металлочерепица может иметь абсолютно различную фактуру, что весьма важно для дизайнеров в процессе планировки сооружения. Но не стоит забывать и таком важном факторе, как атмосферное загрязнение на территории строительства. Предпочтение отдается таким структурам, как металлик, глянцевая, матовая, тиснение.

Цветовое разнообразие металлочерепицы монтеррей

У металлочерепицы монтеррей есть одно важное и неоспоримое преимущество перед другими видами металлочерепицы – это ее цветовое разнообразие, так как металлочерепица монтеррей цвета составляют палитру из более чем 40 различных оттенков. Расцветка может быть выбрана самостоятельно, что дает возможность заказчику стать непосредственным участником решения дизайнерской задачи.

Стоит упомянуть, что любые дополнительные детали для кровли стоит приобретать у одного и того же поставщика, что избавит от проблемы, связанной с несоответствием отдельных частей кровли по цвету.

Основы производства металлочерепицы монтеррей

Любой производитель, обладающий положительным имиджем и имеющий довольно высокий рейтинг среди заказчиков, не может производить качественный товар на устаревшем оборудовании. Особенно это касается металлочерепицы монтеррей, производство которой должно осуществляться при помощи автоматических производственных линий (читайте: «Оборудование для производства металлочерепицы — технология изготовления»). Основу металлочерепицы составляют листы из стали, имеющие ту или иную толщину. На листы нанесено покрытие из полимера.

Сырьем выступает сталь, обработанная цинком, которую предварительно пассивируют, то есть наносят защищающее цинк от окисления покрытие, а затем грунтуют, что необходимо для более качественного сцепления со сталью полимерного слоя. За нанесением защитных покрытий следует операция профилирования, то есть придание нужной формы листам. Они проходят через некоторое количество клетей проката, что позволяет добиться высокой точности и стабильности в процессе профилирования.

В настоящий момент такой материал, как металлочерепица монтеррей практически нигде не производится вручную, ее изготовление полностью автоматизировано. Налажено применение и многоступенчатого контроля, что существенно повышает качество выпускаемого материала. Этот процесс вступает в действие еще на стадии подготовки сырья.

Металлочерепица монтеррей как кровельный материал должен регламентироваться ГОСТ, который касается и качества стали, и покрытия из полимера, и всей технологии производства.


В процессе производства все вышеперечисленные требования определяются следующими нормативными документами:

  • ГОСТ 14918-80 – оцинкованная тонколистовая сталь;
  • ГОСТ 23118-78 – металлоконструкции в строительстве;
  • ГОСТ 24045-94 – гнутые листовые профили из стали и др.
Стоит отметить, что металлочерепица монтеррей размеры и другие характеристики определяются ISO – международным сертификатом, предъявляющим более жесткие требования к продукции, нежели ГОСТ. Особенно это сказывается на ограничениях по допуску толщины листа стали и его покрытия из полимера. Например, предельная толщина листа стали в рулоне кровли согласно ГОСТ – 0,05 миллиметра, а ISO определяет, что этот показатель не должен быть больше 0,01 миллиметра.  Читайте также: «Характеристики металлочерепицы Норман, виды покрытия, способ монтажа».

Подготовка металлочерепицы монтеррей к монтажу

До начала непосредственно настила металлочерепичного покрытия должен быть проведен целый ряд предварительных работ, суть которых заключается в устройстве «пирога» для кровли.

Для того чтобы обезопасить себя от потенциальных травм, рекомендуется надевать защитные перчатки, так как края продукта довольно острые.

Весь материал режется вручную уже после того, как все необходимые замеры произведены. Делается это при помощи ножниц по металлу или электроинструмента, не содержащего абразивного покрытия.

Видео инструкция по монтажу металлочерепицы монтеррей:

Резать металлочерепицу монтеррей болгаркой категорически запрещается, поскольку этот инструмент разрушит важные защитные слои, что станет причиной преждевременной коррозии и, как следствие, гораздо более быстрому выходу покрытия из эксплуатации (прочитайте: «Как резать металлочерепицу»).

Любые отходы (стружки, опилки и т.д.), остающиеся в процессе резки или сверления листов, должны сразу же удаляться, поскольку такая железная крошка со временем неизбежно будет покрываться ржавчиной и, безусловно, не придаст красоты покрытию.

Любые царапины и срезы, появившиеся во время обработки, лучше всего закрашивать краской, находящейся в аэрозольной упаковке.

Крыша Дома

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.


Крыша Дома

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.


преимуществ и отличий — RenovationFind Blog

Крыша — один из самых важных аспектов вашего дома. Это первый уровень защиты от непогоды, который играет ключевую роль в энергоэффективности вашего дома. Существует также привлекательный аспект крыши, который следует также учитывать при выборе новой крыши.

Вот почему, когда дело доходит до выбора идеальной кровли, многие домовладельцы выбирают металлическую кровлю, даже вместо асфальта. Кроме того, металлическая черепица, такая как Monterrey и Adamante, предлагает уникальный дизайн, сочетающий привлекательность бордюров с функциональной крышей.

Alberta Metal Tile Roofing в Эдмонтоне — профессиональная кровельная компания, специализирующаяся на производстве качественных металлических крыш. Они разделяют некоторые преимущества и различия, когда дело доходит до выбора металлочерепицы Monterrey или Adamante:

Металлическая кровля

Одним из самых больших преимуществ металлической кровли является то, что вам никогда не придется ее заменять. Металлические крыши чрезвычайно прочны и долговечны, поэтому это выгодное вложение в ваш дом. Он также устойчив к стихиям и не подвержен влиянию мха и грибка.Кроме того, поскольку металл обладает светоотражающей способностью, он помогает сохранять в доме прохладу в теплые месяцы, снижая тем самым ваши счета!

Металлическая кровля

также бывает разных стилей и внешнего вида, поэтому ее можно легко адаптировать к вашему дому. Однако в Alberta Metal Tile Roofing они специально предлагают металлочерепицу Monterrey и Adamante, каждая из которых имеет уникальный внешний вид.

Монтеррей Металлочерепица

Monterrey очень популярна среди домовладельцев, которые хотят, чтобы в своих домах выглядела керамическая плитка.В частности, Monterrey популярен тем, что добавляет в ваш дом простой, но классический вид. В то время как настоящая керамическая плитка может быть непрактичной для канадской зимы, металлическая черепица более чем способна противостоять климату. Плитка изготовлена ​​из стали и защитного полимерного слоя, что означает, что она легкая, но при этом очень прочная. Это также помогает снизить трудозатраты при укладке плитки.

При правильном уходе и постоянном ремонте Monterrey может прослужить 20-50 лет.Он также доступен в различных цветах и ​​вариантах дизайна, таких как красный, черный, терракотовый, коричневый или серый. Поскольку это также относительно недорого, вам не придется жертвовать стоимостью ради внешнего вида.

Адаманте

Металлочерепица Adamante, по сравнению с Monterrey, намного смелее в том, что она предлагает вашему дому с точки зрения внешнего вида. Этот стиль больше похож на средиземноморскую глиняную плитку, поэтому он создает более уникальный стиль в вашем доме. Если вам нужна решительно смелая и уникальная крыша, то Adamante — идеальный вариант.

Как и Monterrey, Adamante легко устанавливается, так как он легкий. Каждая панель устанавливается на крышу вертикально перед фиксацией крепежом. Adamante также доступен в красном, коричневом, сером, терракотовом и черном цветах, причем каждый вариант предлагает разные стили дизайна и внешний вид. Классический красный цвет лучше подойдет к средиземноморскому стилю, а черный кафель придаст смелый и элегантный вид. Как и любой кровли, надлежащее обслуживание, уход и ремонт обеспечат долгий срок службы Adamante — 20-50 лет.Хотите вдохновения для дома в средиземноморском стиле? Попробуйте эти советы по средиземноморскому дизайну и вдохновение.

Кровельщики в Эдмонтоне

Alberta Metal Tile Roofing — эксперты, когда речь идет об установке как высококачественных, так и долговечных кровель. Они гордятся тем, что обеспечивают наилучшую защиту вашего дома и при этом выглядят наилучшим образом. На любую крышу, которую вы получите от Alberta Metal Tile Roofing, также будет включена 50-летняя гарантия, чтобы вы были абсолютно спокойны.

Свяжитесь с Alberta Metal Tile Roofing сегодня для вашей новой крыши!

Сертификат RenovationFind — это символ добросовестности, которым обладают только самые надежные компании в области ремонта, обслуживания и ремонта дома. Это повышает доверие потребителей к вашему бизнесу, дает вам преимущество перед конкурентами, одновременно подтверждая вашу позицию лучшего.

Это больше, чем онлайн-каталог, мы являемся самой быстрорастущей маркетинговой платформой Западной Канады для продвижения и связи лучших компаний, занимающихся торговлей, услугами и благоустройством жилья, с домовладельцами.

Сколько квадратных метров в 1 листе металлочерепицы. Выбор толщины металлочерепицы


Сегодня это один из самых популярных кровельных материалов, используемых как для частного, так и для городского строительства. Это связано с тем, что он имеет ряд характеристик — эффективность, относительную дешевизну, эстетику, долговечность — которые выгодно выделяют его на рынке кровельных материалов.

Однако для его экономичного использования необходимо тщательно рассчитать необходимое количество рубероида для покрытия крыши здания.Очевидно, что площадь металлочерепицы будет примерно равна площади самой кровли, но мы не можем игнорировать затраты при резке материала, а также подгонку под форму кровли.

Совет: Когда нет необходимости много экономить на крыше (например, когда речь идет о крыше небольших построек), то можно воспользоваться простейшей формулой — прибавить к площади крыши 10 процентов u200b здание. Это будет максимальный перерасход средств, который при небольшом объеме работ будет практически незаметным (практика показывает, что стоимость обрезки металлочерепицы колеблется в пределах 5-10 процентов).

Простая формула расчета металлочерепицы подходит только для небольших объемов работ. Если площадь кровли превышает сотню метров, то такой подход можно считать расточительным и следует использовать другие методы расчета металлочерепицы, о которых мы поговорим ниже.

Общие принципы расчета количества металлочерепицы

Для того, чтобы приступить к расчету необходимого количества листов металлочерепицы, нужно снять определенные замеры кровли.При этом важно понимать, что измерять нужно не площадь всей кровли в целом, а площадь каждого ее ската в отдельности. Это связано с тем, что металлочерепица перекрывается и выравнивается по откосам, а также по углам. Особенно это актуально для крыш с треугольными скатами, так как у них расход материала намного выше. Невозможно не обратить внимание на геометрическую форму кровли — чем она сложнее, тем больше будет расход материалов на кровлю.
Следовательно, расчет металлочерепицы для крыши можно начинать только после того, как будут полностью выполнены все замеры.

Примечание. Стандартный лист металлочерепицы имеет ширину 119 или 118 сантиметров, но его монтажная или полезная ширина составляет 110 сантиметров. Длину листа металла можно настроить — она ​​определяется в зависимости от параметров кровли здания.

Простой расчет количества металлочерепицы

Какой толщины должна быть металлочерепица? Этот интерес далеко не праздный, но самый жизненный, поскольку сегодня на рынке нет предложений.Начиная от 0,35 до 0,6 (но это действительно редкость).

В России в подавляющем большинстве используется сталь толщиной 0,4-0,6 мм для производства металлочерепицы. 0,35 для редких «гурманов», для которых цена превыше всего, и там хоть трава не растет. Особенно это касается недобросовестных подрядчиков: когда здание заводят под крышу, денег ни на что не остается, так что соблазнительно захотеть сэкономить на кровельном материале.


Утверждение, чем толще, тем лучше, тоже не совсем верно.Здесь не нужно бросаться в крайности. Разберемся с каждой толщиной. Причем речь пойдет о реальной толщине металла, а не о заявленной производителем в документах. Потому что по тому же ГОСТу на металл допускается отклонение толщины металла до 0,06 мм, т.е. фактически заявленная сталь 0,45 мм может иметь толщину 0,39 мм! Итак, по порядку:

0,35

Я не буду вдаваться в рассуждения, почему этот материал нельзя использовать. Это просто не рубероид.В декоративных целях в виде черепичной крыши где-нибудь внутри торгового центра подойдет, но не более того.

0,4 ​​

Металлочерепица толщиной 0,4 мм может использоваться только на фальш-крышах и декоративных навесах, на которых не будет скапливаться снег. Для длинных откосов — более 2,5 метров накрыть одним листом вообще проблематично, так как такой лист легко деформируется при установке и подъеме. После этого никакие стыки не сойдутся.

0,45

Для крыш с уклоном более 30 градусов толщиной 0.45 мм тоже вполне подойдет (гарантированная реальная толщина, а не по ГОСТу). На небольших уклонах крыши такой металл не выдержит снеговой нагрузки. Его можно легко повредить при установке, также велика вероятность нарушения геометрии листов при транспортировке и подъеме на крышу и, как следствие, стыки между листами не будут сходиться на крыше.

Шаг обрешетки под металлочерепицу всегда совпадает с длиной волны выбранного профиля.Самый распространенный шаг — 350 мм. Сам материал опирается на деревянное основание исключительно с нижней точкой прогиба волн, поэтому делать сплошную обрешетку для увеличения несущей способности рубероида нецелесообразно. Именно поэтому выбор более тонкого металла под металлочерепицу в целях экономии и компенсации потери жесткости рубероида за счет сплошной обшивки не имеет никакого смысла.

0,5-0,55

Я объединил эти две толщины в одну группу, потому что они похожи по функциональности.Металл этой категории отлично держит форму и не так капризен, чтобы перемещаться в пространстве при подготовительных работах и ​​при установке. Металл подходит для любого уклона кровли, для которого рекомендуется использовать этот вид кровли — от 14 градусов. Выбор в пользу этого варианта оптимален с точки зрения соотношения цена-качество и долговечность покрытия.

Лучше всего выбрать 0,5 мм ввиду более низкой стоимости по сравнению с металлом 0,55 мм. Также металл 0,55 мм практически не встречается на рынке, и если проанализировать статистику отгрузок металлургическими заводами стального проката с цветным полимерным покрытием такой толщины, то мы увидим, что доля 0.55 маленький.

0,6

Как правило, машины для производства металлочерепицы от производителей настроены на изготовление материала из металла толщиной 0,45-0,5 — наиболее востребованной толщины. Поэтому специально перенастраивать станок под металл 0,6 мм в угоду разовым заказам вряд ли кто-то будет. В результате на выходе вы получите металлочерепицу, не полностью отформованную с остаточным напряжением металла.

Соответственно возникает проблема отсутствия незаметности стыков листов.Кроме того, более толстый металл сложнее уложить по той же причине. с его помощью сложно компенсировать неизбежные неровности подконструкции — это может не повлиять на функциональность, но визуально кровля будет выглядеть небрежно. А поскольку металлочерепица выбирается в первую очередь из-за ее эстетичности, то лучше остановить свой выбор на профнастиле такой же толщины, чем на металлочерепице.

Обобщая все вышесказанное, можно порекомендовать металлочерепицу толщиной 0.5 мм, а также 0,45 с некоторыми ограничениями по минимальному уклону крыши. Важно отметить, что некоторые производители или продавцы сознательно завышают толщину металла (в своей практике я часто сталкиваюсь с подобными ситуациями). Не позволяйте этому вводить вас в заблуждение. Доверяйте проверенным производителям с надежной репутацией, выполняющим свои обязательства перед покупателями.

По всем интересующим вопросам вы можете обращаться к нашим менеджерам.

Пора заказать кровельное покрытие. Выбор пал на металлочерепицу Монтеррей (ондулин и мягкие покрытия изначально не рассматривались по ряду причин).

Побывав на двух предприятиях по продаже металлочерепицы, я понял, что мне придется самому придумывать, как рассчитать необходимое количество листов и дополнительных элементов. Причина проста: в двух местах на одной крыше мне было рассчитано разное количество материала. Следовательно, вам придется выяснить, где правда. Тем более, что индивидуальный расчет позволяет максимально использовать покрытие и сэкономить деньги за счет отсутствия отходов.

Итак.Исходные данные кровли для расчета металлочерепицы и крепежа (саморезов): двускатная, конек 9 м, длина ската 6 м.

Расчет количества металлочерепицы «Монтеррей»

Производитель предложил мне «Монтеррей» стандартной длины (0,5; 1,2; 2,25; 3,65 м), а также изготовление по индивидуальным размерам (0,5 — 8 м), но срок изготовления 7-10 дней. Полезная длина листа на 0,15 м меньше (из-за нахлеста листов). Ширина полотна составляет 1,19 м, полезная ширина — 1.1 мес.

Помните, что за счет продольной и поперечной площади рубероида всегда будет больше площади кровли.

При заказе онлайн менеджер насчитал мне 6 м листов, но я сразу отказался от них: такие листы сложно транспортировать, выгружать и монтировать. Поэтому оставался только один вариант: взять часть листов стандартного размера, а часть изготовить на заказ.

Для покрытия откоса 6 м мне нужны стандартные листы 3.65 х 1,19 м, а также нестандартные листы 2,5 х 1,19 м.

Найдите количество листов для перекрытия прямоугольника размером 9 х 6 м:

1) Количество листов по ширине откоса: 9 / 1,1 = 8,18 (лист). те. по ширине одного ската нужно 8 целых листов и другая часть вырезанного полотна.

2) Количество листов по длине откоса мы уже определили: 2 листа размерами 3,65 х 1,19 м и 2,5 х 1,19 м.

С учетом того, что мне еще предстоит разрезать 2 листа (3,65 х 1,19 м и 2,5 х 1,19 м), чтобы закрыть остатки на каждом склоне, общее количество листов металлочерепицы составит 8 листов 3,65 х 1,19 м. и 2,5 х 1,19 м для каждого откоса и два листа (3,65 х 1,19 м и 2,5 х 1,19 м) для раскроя.

Общая площадь металлочерепицы Monterrey для крыши моего дома составит:

17 х (3,65 х 1,19 + 2,5 х 1,19) = 124,42 м 2

Для покрытия крыльца мне понадобятся 2 стандартных листа.95 х 1,19 м в количестве 5 штук, что добавит еще 17,55 м 2.

Общая необходимая площадь металлочерепицы (для крыши и крыльца) составит 141,75 м 2.

При резке металлочерепицы необходимо соблюдать следующие правила:

  • запрещено резать болгаркой (высокая температура разрушает защитный слой), необходимо использовать лобзик со специальной насадкой или ножницы;
  • место разреза необходимо обработать мастикой или краской.

Расчет дополнительных элементов под металлочерепицу «Монтеррей»

Нет смысла много писать об определении количества таких дополнительных элементов, как карниз и концевые планки, конек, нет смысла рассчитывать их необходимое количество, разделив длину конька или ската крыши на длину планок, и не забывая про нахлест около 10 см.

Определение количества саморезов для крепления металлочерепицы

Крепление металлочерепицы к обрешетке должно осуществляться с помощью саморезов, которые имеют особую конструкцию: на конце у них есть сверло, которое легко просверливает металл, и специальная шайба, расположенная возле головки, которая способствует плотному прилеганию застежки.

Качественные саморезы для металлочерепицы должны не только быстро протыкать лист, но и надежно фиксироваться в дереве.

Для крепления металлочерепицы используют саморезы нескольких типов:

  • длиной 28 или 35 мм и наружным диаметром 4,8 мм — для крепления листа к деревянным конструкциям;
  • длиной 20 мм и наружным диаметром 4,8 мм — для крепления листов металлочерепицы между собой;
  • длиной 50 или 70 мм и внешним диаметром 4.8 мм — для крепления дополнительных элементов.

Современные производители сразу поставляют фурнитуру соответствующего цвета и оттенка с покрытием. Если к купленной металлочерепице не прилагается комплект фурнитуры, их необходимо приобретать отдельно. При покупке следует выбирать саморезы с маркировкой на колпачке, отсутствие которой, как правило, говорит об их низком качестве.

Расчет количества саморезов для крепления металлочерепицы

Для определения необходимого количества саморезов нужно знать порядок их расположения при креплении или их количество на 1 м 2 металлочерепицы и площадь кровли.

Листы металла прикреплены к обрешетке внизу волной, которая опирается на дерево.

Крепление металлочерепицы осуществляется с соблюдением правил:

  1. в районе конька и в крайней части кровли крепление должно происходить в каждой волне;
  2. на промежуточных волнах оборудование размещается поперек волны; каждый следующий ряд скрепляется в шахматном порядке;
  3. нахлест по бокам листа прикреплен к гребню каждой волны;
  4. торцевую пластину необходимо закрепить с шагом 50-60 см;
  5. крепление коньковыми шурупами осуществляется волнообразно.

Раскладка саморезов по листу металла

На 1 м 2 металлочерепицы потребуется примерно 8 саморезов (более точные расчеты делать не буду).

Таким образом, для крепления мне понадобится около 1000 саморезов для крепления листов к деревянным конструкциям и около 200 саморезов для крепления дополнительных элементов (с учетом 10-15% запаса).

Внимание, ошибка при покупке самореза для металлочерепицы!

При покупке металлочерепицы менеджер посчитал необходимое количество саморезов — 750 шт.Я последовал ее примеру и взял именно это, игнорируя свой расчет, за который позже заплатил. Дефицит был всего около 200 штук, потом пришлось идти и покупать еще.

Преимущества металлочерепицы:

  • При укладке листов получается меньше швов, что дополнительно придает прочность конструкции кровли.
  • Достаточно герметичный материал, не требует специального ухода.
  • Небольшой вес металлочерепицы позволяет сэкономить на конструкции стропильной системы.
  • Достаточно большой размер материала, поэтому монтаж можно осуществить в короткие сроки.
  • При правильной установке выходит меньше отходов, чем, например, при использовании шифера.
  • Металлическая кровля придает эстетичность любой конструкции.

Размеры металлочерепицы

Металлочерепица бывает разных размеров, различают полезную длину и ширину, а соответственно и рабочую площадь листов металлочерепицы.Чтобы определить всю длину металлочерепицы, нужно измерить расстояние от одного края до другого. Точно так же измеряется общая ширина, у которой нет такого огромного взлета по габаритам, как длина.

Длина полотна может иметь разное значение от 40 см до 800 см. Ширина от 116 см до 119 см. Использовать материал необходимо исходя из параметров кровли, специалисты рекомендуют не выбирать слишком большие панели для самостоятельного строительства.Например, шестиметровый лист наверх поднять сложно, к тому же можно отклеить и стены, и само полотно.

Толщина листа варьируется от 0,45 до 0,55 мм, при этом не стоит доверять написанному на упаковке, при покупке измерьте реальную толщину листа микрометром.

Как рассчитать

Количество материала рассчитывается по стандартной схеме. Рассчитывается площадь одного уклона, а затем суммируется по остальному количеству отрезков.Например, на скатной крыше измеряется длина и ширина ската, при всех имеющихся кровельных конструкциях, умножением мы рассчитаем общую площадь. Следующим шагом является расчет перекрытия отдельного полотна и общего значения выступающей кромки.

Нахлест может доходить до 200 мм, и не будет заходить в полезную площадь, раскрываем его, чтобы узнать полезную площадь листа. Рассчитав, какого размера будет площадь свеса, вы прибавляете его к общей площади крыши.Это просто.

Все зависит от того, какой материал вы будете использовать. Волны на материале бывают разных размеров, но в любом случае можно рассчитать полезные размеры любого листа, а свесы не представляют проблем с расчетами. Этот метод предполагает, что вы уже определились, какой материал будете устанавливать, и остается только рассчитать необходимое количество листов.

Ни одна организация не возьмется за монтаж металлочерепицы, пока не произведет все необходимые расчеты.

На самом деле, более сложный проект вычислить сложнее, но интересно то, что теоретический расчет с фактическим результатом в этом случае имеет больший процент разницы. Поэтому всегда лучше брать материал с определенным запасом.

Итак, главное знать перед расчетом количества материала:

  1. Посчитайте площадь всех лучей.
  2. Рассчитайте площадь свесов.
  3. Рассчитайте полезные размеры каждого холста.

Примеры расчета

Проделав все вышеперечисленные расчеты и узнав полезную ценность листа, площадь крыши, можно приступить к расчету необходимых листов металлочерепицы. На самом деле все просто:

  • к общему результату кровли сразу добавляем значение площади свеса;
  • результат делится на значение полезной площади холста, и таким образом получается необходимое количество листов.

Возьмем, например, 100 кв. плюс стоимость выступающей кромки — 5 кв. Принимается рабочая стоимость одного листа — 5 квадратных метров. м, получается 105 надо делить на 5 и получается = 21 лист металлочерепицы требуется на 100 кв. крыша.

Второй пример.


Смотрите рисунок ниже, у нас есть все размеры, чтобы рассчитать необходимое количество материала для покрытия крыши этого дома. В качестве примера возьмем стандартное полотно размером 3620 × 1160 мм, этот формат часто используется.Сложив все значения: два ската, веранда, узнаем общую площадь. Площадь дома на фото — 123 кв.

Сколько полотен потребуется для этого здания? У нас есть формат размером 3620 × 1160 мм, для которого сначала нужно рассчитать полезную площадь. Возьмите ширину волны — это 60 мм, чтобы вычесть. Далее необходимо определить размеры, которые будут идти до конца перекрытия. Здесь обычно забирают больше, чем в ширину, от 100 до 150 мм.Возьмем 100 мм, думаю десяти см хватит на нахлест.

Теперь из длины полотна 3620 мм отнимаем принятое значение нахлеста — 100 мм, получаем — 3520 мм рабочая длина Затем от 1160 отнимаем ширину волны 60 мм, получаем рабочую ширину — 1100 мм. Наши чистые размеры 3520 × 1100 мм. В сантиметрах получается 38 720 кв. См. Приведение к метру значения и округления, которое необходимо для правильного расчета.

Эксперты рекомендуют округлять в большую сторону. С помощью калькулятора и округлив его, в нашем примере в метрическом эквиваленте размер одного листа получится 3,9 квадратных метра. м. Стоимость кровли остается 123 кв. делится на рабочую стоимость полотна 3,9 кв. Вводим числа в калькулятор, получаем число — 31,53846153846154. Получается, что для покрытия этого домика нужно закупить 31 с половиной листа размером — 3620 × 1160 мм, если не округлять сумму — 31,7 шт.

Как сократить отходы


Вероятно, есть только один способ решить эту проблему.Как известно, все полотна производятся производителями определенного размера, но есть фирмы, которые нарезают листы по заданному размеру.

Вы можете точно замерить, сделать заказ, который также будет покрыт верхним защитным слоем в местах разреза. В этом случае даже 8-метровые панели можно накрыть вызовами специалиста, который на месте раскроет все.

Этот метод позволит значительно сократить отходы, а благодаря профессиональным действиям специалистов можно не беспокоиться о снижении эксплуатационных характеристик кровли.

К недостаткам метода можно отнести следующие моменты:

  • полотна длиной более 5 метров сложнее транспортировать и хранить, в отличие от обычных;
  • металлочерепицы такой длины также сложно устанавливать и поднимать;
  • стоимость будет немного больше, чем при самостоятельной установке, так как за дополнительную услугу придется заплатить.

Ориентировочная стоимость металлочерепицы

На просторах огромной России стоимость любого товара может существенно варьироваться, металлочерепица не исключение.Разница в стоимости товара не зависит от региона, а в первую очередь определяется качеством товара и торговой маркой производителя.

Например, в Москве у популярных марок металлочерепицы Monterey, Supermonterey и Maxi стоимость сегодня — 250 рублей за кв. Метр … Но в Новосибирске те же марки обойдутся вам немного дороже. — 260 руб., Но с доставкой, что тоже немаловажно. Можно сделать вывод, что цена товара в Сибири и в столице практически одинакова, но с учетом доставки по Новосибирску немного выгоднее.

Проверка урока! Допустим, получается, по приведенному выше примеру, на 100 кв. на крышу вам потребуется купить полотна, примерно 5250 руб. Вы все еще так думаете? Не забудьте узнать размеры полотна и рассчитать полезную площадь.

Совет! Купите продукт среднего размера. На коротких листах бумаги вы получите участок малоиспользования, следовательно, потребуется больше материала, а значит, и средств.

Длинная металлическая черепица более экономична с точки зрения сокращения отходов, но неудобна в установке. Рекомендуемый размер для самостоятельного строительства — 3620 × 1160 мм или 2220 × 1160 мм, но количество волн может быть разным. Консультант магазина может сказать вам точное количество необходимых материалов, если вы знаете, на какой площади вы находитесь. Теперь нужно произвести расчет дополнительной фурнитуры.

Дополнительные элементы


Расчет дополнительной фурнитуры

Для полноценного монтажа требуется дополнительная фурнитура, так называемые дополнительные элементы.Такие детали можно приобрести как дополнительно, так и в комплекте с металлочерепицей. В первую очередь они необходимы для надежности кровли, в особо ненадежных местах, и только потом их можно рассматривать как часть отделки.

В среднем элемент можно купить — 200 рублей за метр. Но нам нужно подумать о том, что нам нужно и для чего, а также посчитать, сколько это будет стоить, если нам придется покупать.

Итак, рассмотрим, нам понадобятся:

  1. Конек, концевые планки, которые защитят от атмосферных явлений — дождя, ветра и упорная планка — для дополнительной герметизации различных стыков, например, дымохода. .И это только самое необходимое, есть еще другие дополнительные детали, и они особенно необходимы, если кровельная система сложная, многоскатная.
  2. Снежный барьер — для защиты желоба от внезапного обвала снега, карнизный брус — защищает от попадания пыли и грязи под конек. Сейчас мы рассмотрим, как рассчитать самые необходимые компоненты, а затем на основе расчетов вы окончательно решите, что покупать. Для расчета необходимого количества фурнитуры:
    • Измерьте длину конька, все будет зависеть от того, какого размера будут планки, так как стыки занимают 10 см, стандартный конек 2 метра, например, если длина конек 6 м, тогда нужно купить 4 планки, что на 800 рублей
    • торцевые планки доступны разной длины, и крепятся они на торцевых откосах, рассчитываются одинаково, то есть с учетом что на стыки должно уходить 10 см;
    • планка абатмента — рассчитывается по принципу, описанному выше.

Кроме того, нужны саморезы, их стоимость варьируется от 3 до 7 рублей за штуку. После расчетов можно подумать о цвете, если вы хотите, чтобы ваш дом выделялся и был виден издалека, то выбирайте любой яркий цвет. Качественная черепица не выгорает на солнце и не теряет своих качеств, и вам не нужно беспокоиться о том, что со временем ваша крыша потеряет свой первоначальный вид.

Металлочерепица — самый популярный кровельный материал, удачно сочетающий в себе не только надежность и долговечность, но и эстетическое восприятие конструкции.Монтаж металлочерепицы требует неукоснительного соблюдения технологии работы.

Когда установка кровельной черепицы будет завершена, удалите мусор мягкой щеткой и обработайте порезы и царапины аэрозольной краской.

Из спецодежды понадобится:

  • перчатки;
  • очки защитные;
  • туфли на мягкой подошве.

Из инструментов необходимо подготовить: отвертку

  • ;
  • степлер строительный;
  • молоток;
  • рулетка с тряпичной лентой;
  • лобзик;
  • ножовка с мелкими зубьями;
  • ножницы для высечки металла, ручные или электрические;
  • ручная циркулярная электрическая пила с твердосплавными режущими элементами.

Внимание: при работе с металлочерепицей запрещается использование болгарки и любых режущих устройств с абразивными режущими элементами, так как это приводит к выгоранию и отслаиванию защитного полимерного слоя листа!

В противном случае вы не только снизите эксплуатационные свойства кровли, но и автоматически потеряете гарантию производителя.

Измерение и расчет материалов

Из металлочерепицы

Лист металлочерепицы имеет верхний и нижний срез, то есть расстояние от соответствующего края листа до гребня волны, обычно равное 50 мм.Площадь волн без учета верхнего и нижнего срезов — это эффективная площадь листа. Для расчета количества рядов необходимых листов по горизонтали необходимо максимальную длину откоса по коньку или по карнизу разделить на полезную ширину листа с учетом перекрытия в одну волну. Количество листов в ряду можно рассчитать, разделив общую длину листов в ряду на эффективную длину листа. Общая длина листов равна длине откоса от конька до карниза с учетом вылета на 40-50мм.В местах примыкания откосов, впадин и наклонного гребня длина должна полностью перекрывать все скосы.

При выборе длины листа учитывайте, что на малых длинах коэффициент расширения металла меньше, соответственно меньше напряжение в металле и вероятность поломки шурупов, ослабления отверстий и разрушения металл в этих местах. Рекомендуемая специалистами длина листа металлочерепицы — 4-4,5 м.

Чтобы минимизировать отходы, перед покупкой металлочерепицы сделайте чертеж кровли, раскладывайте листы по полученной схеме с учетом стыков, чтобы волны составляли единое полотно по всей площади кровли.

При расчете количества рулонов гидроизоляции общая площадь кровли делится на покрываемую площадь рулона с учетом перекрытий 15-20 см.

При расчете количества утеплителя общая площадь крыши умножается на 0,2 м (рекомендуемая толщина утеплителя).

При расчете дополнительных элементов необходимо учитывать горизонтальное перекрытие 10 см (для нижней ендовы — 30 см).

Количество саморезов планируется из расчета 8 штук на 1м2 металлочерепицы / 1м ходовых добавочных элементов.

Все расчеты округлены в большую сторону.

Правила устройства стропильной системы

Схема подвесной стропильной системы двускатной крыши.

При планировании стропильной системы учитываются особенности формы кровли, ветровая и снеговая нагрузка. Для кровли из металлочерепицы специалисты рекомендуют расстояние между стропилами 600-900мм. В качестве материала для стропил подходят породы древесины с влажностью не более 18-22%.Предварительно все деревянные элементы стропильной конструкции, включая обрешетку и дополнительные армирующие полосы, необходимо обработать противопожарными и антисептическими составами.

Если планируется утепление кровли, в боковой верхней части стропил просверливаются отверстия диаметром до 2,5 см с шагом 30 см для создания дополнительной межстропильной вентиляции.

Основой металлической кровли может служить и старая стропильная конструкция.

Перед тем, как возводить стропильную систему (в том числе, если она будет выполняться на старой кровле), убедитесь в прямоугольности крыши, сравнив длины откосов по диагоналям, проверьте горизонтальность карниза, конька, перегибов.Монтаж стропил выполняется с учетом выявленных ошибок.

Согласно СНиП — 14 °. В снежную зиму и дождливый климат рекомендуемый угол наклона 20-30 °.

Монтаж карниза и фасадных досок, подшивка карниза

Обычно установка кровли предполагает наличие либо карниза, либо фронтальной доски.

Варианты узлов черепичной крыши.

Карнизная доска усиливает жесткость конструкции и крепится в специальные пазы, проделанные в стропилах, чтобы не увеличивать высоту стропильной конструкции.Если установка водостока предполагает использование длинных крючков, необходимо вырезать для них соответствующие пазы на карнизной доске. Установка длинных крючков проводится перед монтажом металлочерепицы. Короткие крючки обычно используют, если монтаж металлочерепицы завершен. Их прикрепляют к лобовой доске, которую прибивают к концу стропил. Этот элемент выполняет усиливающую и защитную функции.

Для подшивки карниза на стену на уровне нижнего края лобовой доски горизонтально набивается планка.Затем между ним и фасадной доской делается обрешетка в виде поперечных брусков, на которую затем крепится подшивочный материал (профнастил, сайдинг или софиты, совпадающие по цвету и материалу с металлочерепицей).

Основное правило при подшивке карниза — обеспечить свободный приток воздуха в подкровельное пространство за счет вентиляционных щелей. Рекомендуемое соотношение общих площадей вентиляционных зазоров и кровли — 1/100, распределение зазоров по кровле пропорционально площадям ее отдельных элементов.

Вентиляционные зазоры предусматривают либо между панелями подшивки (за исключением перекрытий с перфорацией), либо оставляют один сплошной зазор между стеной и наружной панелью. Во избежание попадания птиц и насекомых в подкровельное пространство зазоры закрываются сеткой с мелкими ячейками.

При установке гидроизоляции необходимо обеспечить беспрепятственное прохождение воздушных потоков.

Гидроизоляционная пленка защищает подкровельное пространство от проникновения влаги и грязи, при этом остается паропроницаемой.Запрещается использовать гидроизоляционный материал на битумной основе при устройстве кровли из металлочерепицы!

Если необходимо обеспечить беспрепятственное прохождение воздушных потоков от карниза к вентилируемому уплотнителю конька крыши за счет вентиляционных зазоров между металлочерепицей и гидроизоляцией, а также между гидроизоляцией и утеплителем (двухконтурная вентиляция) .

Гидроизоляционная пленка раскатывается, не переворачивая, от карниза до конька внахлест (не менее 150 мм, а в месте стыка откосов — не менее 200 мм) и скрепляется строительным степлером.Перекрытия необходимо заизолировать специальной липкой лентой. Обратите внимание, места нахлеста приходятся на деревянные элементы стропильной конструкции и обрешетки.

Для исключения натяжения и обрыва пленки из-за уменьшения ее размеров от холода и «люфта» стропил необходимо укладывать ее с прогибом 10-20мм по краю ног стропил. . Если используется антиконденсатная или классическая гидроизоляция, необходима двухконтурная вентиляция с зазором 30-50 мм в каждом контуре.При использовании супердиффузионных мембран достаточно одноконтурной вентиляции — между мембраной и металлочерепицей.

Слой гидроизоляции должен выступать на 200 мм за линию стен и закрывать торцевые доски на концах. Нахлест элементов крыши, таких как дымоходы и вентиляционные трубы, на стены должен быть не менее 50 мм с дополнительным слоем по периметру.

Устройство обшивки, устройство нижней ендовы

Для кровли с межстропильным шагом 900мм для обрешетки подходят доски сечением 30х100мм, а с шагом 600мм — сечением 25х100мм.В случае увеличения расстояния между стропилами при устройстве обрешетки используются поперечные доски большего сечения — 50х100мм или 50х150мм. Высота участка самой нижней (исходной) планки обрешетки должна быть больше высоты остальных планок на высоту волны листа, так как на ней лежит верх ступени металлочерепицы. Крепится строго параллельно карнизу. Вторые прогоны крепятся с шагом 280 мм, а все последующие — с шагом 350 мм.

Место крепления коньковой ленты необходимо усилить двумя дополнительными планками с шагом 50 мм. Толщина коньковой доски должна быть на 10-15 мм больше толщины остальных досок обшивки для создания вентиляционного зазора.

Вокруг выступающих элементов кровли делается сплошная обрешетка. На стыке откосов (впадин) обрешетка также должна быть сплошной на расстоянии 300 мм от оси в обе стороны и совпадать по уровню с остальной обрешеткой.По желобу, образованному досками, укладывается гидроизоляция, поверх которой ендт закрепляется саморезами на расстоянии 300 мм друг от друга. Нахлест на стыке ендов должен быть не менее 100 мм. Нижняя долина должна выходить на карниз.

Монтаж листов металлочерепицы

Схема монтажа листов металла.

Подъем металлических листов на крышу осуществляется с помощью тросов по двум направляющим бревнам, скрепленным поперечными досками.Во время монтажа ходить по металлочерепице разрешается только в местах прогиба волн и только по контуру обшивки.

Каждый лист металлочерепицы имеет капиллярную канавку для отвода воды, которая при укладке закрывается последующим листом. Обычно их начинают укладывать с той стороны, где лист не нужно разрезать. Листы можно монтировать как слева направо, так и наоборот с перекрытием в одну волну, закрывая капиллярную канавку на левой стороне листа.

Основные правила укладки металлочерепицы

  1. Волновая стыковка для защиты крыши от бокового ветра. Саморезы в точке стыковки вкручиваются в гребень примыкающей волны чуть ниже линии штамповки. В первую очередь подтягиваются продольные швы.
  2. Стыковка «рядами» саморезами в каждую волну.
  3. Вне зависимости от геометрической сложности кровли все листы металлочерепицы выровнены строго по линии карниза с вылетом 45-50 мм.Соединяемые листы сначала следует соединить между собой, лишь слегка «прихватив» верхний край каждого к обрешетке одним саморезом. Только убедившись, что прямоугольник правильно наложен на откос, следует вкрутить остальные саморезы и окончательно закрепить стыкованный ряд.

Для использования кровельных саморезов с прокладкой из EPDM и защитным слоем, подходящим для крыши стандартных размеров 4,8×28 мм. Привинчивание осуществляется в местах прилегания листа к обрешетке у основания волны перпендикулярно обрешетке до состояния слегка сжатой прокладки, стальная стружка удаляется щеткой с мягкой щетиной.

Листы крепятся к исходной планке обрешетки по ступеньке через волну, а к последующим обрешеткам — через продольную волну в каждую вторую поперечную как можно ближе к линии штамповки. Листы со стороны торцевой доски прикрепляются к каждой волне. Коньковая планка крепится к металлочерепице в гребне волны саморезами с шагом 800 мм.

Точка утолщения, образовавшаяся при соединении четырех листов, удаляется либо отрезанием части угла, либо легким распрямлением капиллярной канавки.

Установка концевой пластины, верхней выемки и планок упора

На торцевую доску укладывается гидроизоляционный слой, а его край закрывается торцевой пластиной, которая крепится к торцевой доске саморезами от карниза к коньку с шагом 350 мм и внахлест 100 мм.

Торцевая пластина прикреплена таким образом, чтобы перекрывать верхний гребень волны. Если в процессе установки выяснилось, что нижний гребень упал на фронтон, можно края листа загнуть вверх.

При установке верхней ендовы соблюдайте основное правило — винты ввинчиваются так, чтобы исключить их прохождение через середину нижней ендовы. В противном случае гидроизоляционный слой нарушится. Между впадиной (планками примыкания) и металлочерепицей устанавливается саморасширяющийся уплотнитель.

Установка коньковой планки и снегозадержателя

Слой гидроизоляции по всему пространству под коньком должен иметь зазор не менее 50 мм для беспрепятственного испарения влаги.В местах точечных вентиляционных отверстий необходимо поставить пломбу. Гребневая планка должна быть установлена ​​с нахлестом 100 мм от конца на торцевые планки с выступом края 20-30 мм, прикрепив ее к верхнему гребню и обрешетке через волну. Во избежание метелей под коньком между листами металлочерепицы и полосой конька устанавливают аэро валик, а торцы закрывают заглушками.

Для предотвращения схода лавин с кровли необходим снег. Еще на этапе устройства обрешетки предусмотреть опоры в предполагаемых точках крепления этого элемента, разместив под гребнем волны специальные планки.выполняется параллельно карнизу с креплением под вторую поперечную ступеньку листа металлочерепицы.

Металлическую кровлю тоже нужно заземлить, чтобы обеспечить безопасность всей конструкции в целом.

Когда закончите, с помощью мягкой кисти удалите мусор и обработайте порезы и царапины аэрозольной краской. Через 3 месяца эксплуатации кровли проверьте состояние саморезов, при необходимости подтяните ослабленные.

Рейтинг

— Металлические кровельные панели

Металлические крыши стали популярнее за последние два десятилетия.Если вы планируете перейти на металлическую крышу, важно знать, насколько хорошо металлическая крыша будет работать по сравнению с более традиционными кровельными материалами, такими как асфальт, дерево и черепица. Существует множество причин, по которым металлические крыши так высоко оцениваются профессионалами и экспертами в области кровельной промышленности, и нетрудно понять, почему металлические панели превосходят обычные кровельные материалы по ряду различных показателей.

Ожидаемая продолжительность жизни

При правильной установке профессиональным кровельщиком металлическая крыша прослужит десятилетия и более чем в два-три раза дольше, чем кровля из гонтовой черепицы.Металлическая кровельная система разработана с меньшим количеством швов и лучше защищает от воды, выдерживает сильные ветры, град и другие потенциальные повреждения ураганом. Металлические кровельные панели также устойчивы к возгоранию, плесени, гниению и насекомым.

Легкий

Черепичные крыши могут быть красивыми, но они очень тяжелые, особенно бетонная черепица, и могут вызвать структурные проблемы, если не имеют надлежащей поддержки. Черепичные крыши могут весить от 750 до 900 фунтов на 100 квадратных футов. Это превращает замену крыши в большую задачу, поскольку все ваши старые кровельные материалы должны быть удалены, а балки и опорные балки должны быть проверены на правильность весовых пропорций, прежде чем можно будет установить новую крышу.

Металлические крыши, напротив, имеют толщину от 50 до 150 фунтов на 100 квадратных футов. Большинство типов металлической кровли можно укладывать непосредственно на существующую крышу без необходимости снятия и дополнительной структурной поддержки. Во многих случаях для нового дома или пристройки потребуется меньшее количество опорных элементов крыши, что может сэкономить деньги и время.

Быстрая и простая установка крыши

Другая причина, по которой металлические крыши высоко ценятся по сравнению с черепичными, — это соображения, связанные с установкой.Металлические кровельные панели бывают большими и длинными, покрывают сразу большую площадь поверхности. Опытный и квалифицированный подрядчик по кровельным работам может установить эти панели быстро, что может сократить общее время установки. Это может быть критично, когда ваша крыша сорвана во время шторма, в результате чего ваш дом или бизнес открыт для непогоды. Сокращение процесса установки на несколько дней является огромным преимуществом и может предотвратить повреждение вашего имущества водой или ветром.

Энергоэффективность

Металлические кровли — самые энергоэффективные кровельные материалы на рынке.Металлические кровельные панели отражают лучистое тепло солнца, что помогает минимизировать попадание тепла в полдень в жаркие летние месяцы. Многие металлические крыши даже имеют класс «Cool Color Rating», который снижает температуру поверхности крыши и поглощает меньше инфракрасного излучения. Вы сможете меньше эксплуатировать кондиционер и сэкономить больше денег на счетах за электроэнергию в течение года.

Как покрыть крышу металлочерепицей своими руками? Монтаж черепицы своими руками как своими руками сделать крышу металлочерепицей

Металлочерепица — современный кровельный материал, удачно сочетающий привлекательный внешний вид керамической черепицы с легким весом и недорогой ценой металлических покрытий.Его преимущества — хорошие рабочие характеристики, коррозионная стойкость и длительный срок службы. Важно то, что зная особенности этого материала и имея базовые навыки строительства, вы легко сможете самостоятельно перекрыть кровлю из металлочерепицы. Монтаж металлочерепицы своими руками напоминает процесс создания многослойного пирога, компоненты которого совершенствуются и дополняют друг друга. В этой статье мы переходим на проверенный «рецепт», по которому создается надежная качественная кровля из металлических изделий.

Укладка металлочерепицы своими руками — проверенный способ быстро и недорого перекрыть крышу гаража, сада или небольшого жилого дома. Эта кровля — одна из разновидностей металлического профиля, имеющая волнистый рельеф, напоминающий по форме традиционную черепицу. Металлочерепица изготавливается из оцинкованной стали, на которую в процессе производства наносится полимерное покрытие из поурала, пластизоля или полиэстера. Кровля из этого материала имеет следующие преимущества:

  • Легкий вес.Один квадратный метр кровли из металлочерепицы весит 3,5-4,5 кг, что позволяет увеличить шаг между элементами стропильного каркаса, снизив затраты на возведение кровли.
  • Механическая прочность. Кровля из этого материала обладает высокой прочностью и несущей способностью, поэтому легко выдерживает снеговые и ветровые нагрузки, даже если шаг между стропилами достаточно большой.
  • Коррозионная стойкость. Кровля из металлических изделий не подвергается разрушительному воздействию коррозии, поскольку надежно защищает цинковый слой и полимерное покрытие.
  • Длительный срок службы. Кровля из металлочерепицы своими руками более 20 лет, благодаря высокому качеству металла и прочности полимерной защиты.

Важно! Зная, как самому покрыть кровлю металлочерепицей, можно хорошо сэкономить, ведь установка кровли стоит 50-70% от стоимости закупаемых материалов.

Состав кровельный пирог

Монтаж металлочерепицы своими руками заключается в создании многослойного кровельного пирога, который состоит из пароизоляции, утеплителя, гидроизоляции и самого прямого покрытия.Чтобы кровля из металлопрофиля на долгое время, стоит правильно подбирать подходящие друг другу составляющие конструкции и соблюдать правила, прописывающие инструкцию по установке. Кровельный пирог под металлочерепицу состоит из следующих частей:

  1. Parosolation. Это называется пленкой, которая пропускает пары, но блокирует воду и конденсат, защищая утеплитель от намокания. Испарение необходимо уложить на нижнюю поверхность стропила и закрепить строительным степлером.
  2. Стропильные ноги. Чтобы покрыть крышу металлочерепицей своими руками, нужно правильно рассчитать шаг между стропилами и даже установить их на коньковый спуск и мауэрлат. От того, сколько стропил поддерживает рубероид, зависит прочность и несущая способность кровли.
  3. Теркесоляция. Монтаж теплоизоляции выполняется между быстрыми ножками каркаса, поэтому шаг между ними должен соответствовать ширине утеплителя.
  4. Гидроизоляция.Поверх стропила необходимо положить гидроизоляцию, чтобы она защищала деревянные элементы каркаса от конденсата или атмосферной влаги.
  5. Obsek. Этот элемент стропильного каркаса используется для распределения веса рубероида. В обрешетку нужно уложить рубероид. Шаг между его рельсами выбирается в зависимости от веса покрытия и угла наклона конька.
  6. Рубероид. Укладка металлочерепицы выполняется на обрешетку своими руками.Для крепления используются специальные кровельные саморезы.

Отметим, что различают 2 вида кровли из металлочерепицы — теплые и холодные. Холодная кровля отличается от теплой отсутствием теплоизоляционного слоя и пароизоляции. Такая конструкция дешевле, но может применяться только в тех случаях, когда не заживает чердак или второй этаж.

Стропа рама и гибель

Перед тем, как обшить кровлю металлочерепицей, нужно соорудить стропильный каркас.Каркас — своеобразный опорный каркас конструкции, который поддерживает ее геометрию, а также распределяет и переносит вес крыши на фундамент конструкции. Изготавливается из древесины хвойных пород, пропитанной антисептиком и антипиреном, либо металла. Металлическая стропильная система дороже, но выдерживает большие нагрузки, благодаря чему можно увеличить шаг между элементами. Каркас крыши собирается в следующей последовательности:

  1. В первую очередь выполняется установка мауэрлата.Опорный брус укладывается в домашних условиях на верхнюю обвязку, закрепляя металлическими щепками, замешанными в бетоне, либо анкерными болтами. Маурилалат изготавливается из бруса сечением 150х150 мм и крепится на стены, на которые будут опираться кровельные стержни. Сколько у крыши штанги — столько нужно опорных брусьев.
  2. Затем установить затяжку стыковочного мауэрлата с шагом 1-1,2 метра. Затяжка производится из бруса 100х100 мм или 100х150 мм.
  3. Установите вертикальные стойки в середине каждой затяжки с шагом 1-1.2 мес. Чтобы они стояли вертикально, они будут писать временными встряхиваниями.
  4. Сверху на стойки нужно проложить лыжную трассу. Так называемый брус, который образует, на него будут опираться стропильные ноги.
  5. Далее необходимо смонтировать стропильные ноги каркаса с шагом 0,6-1,2 м. Шаг между стропилами зависит от того, насколько утяжеляется кровля, сечения элемента и ширины утеплителя.
  6. Стропила должны быть покрыты гидроизоляцией для защиты от конденсата и атмосферной влаги.Укладывать пленку следует «в оговорку», чтобы под напором воды она не порвалась.
  7. И последнее, но необходимо смонтировать обрешетку из секций 30х30 мм или листов влагостойкой фанеры. Шаг между элементами обрешетки выбирается исходя из веса рубероида и того, сколько градусов составляет угол между поверхностью конька и основанием кровли. Чем более обычная крыша, тем плотнее должна быть обреченность и меньше шага между реками.

Важно! Перекрыть кровлю из металлочерепицы можно в независимости от ее конструкции. Минимальный рекомендуемый уклон для этого вида рубероида — 12-15 градусов. Если кровля более обычная, монтаж выполняется с обязательной обработкой стыков герметиком для предотвращения протечек.

Изоляция

Перед тем, как забивать металлочерепицу, стоит позаботиться о защите деревянных элементов каркаса от пара, конденсата и влаги.Металлические кровельные покрытия обладают высокой теплопроводностью, поэтому они быстро нагреваются, но также легко отдают тепло, поэтому их нужно утеплять. При возведении кровли из металлочерепицы выполняется монтаж 3-х видов утеплителя:

  • Parosolation. Инструкция по укладке металлических изделий предписывает обязательную установку пароизоляции на нижнюю поверхность стропила. В этой роли выполняются специальные мембраны, которые пропускают воздух, но блокируют воду, предотвращая намокание утеплителя.Ведь при повышении влажности теплоизоляционного материала всего на 5% его эффективность снижается наполовину и не восстанавливается после высыхания.
  • Теркесоляция. Утеплитель прокладывается между стропилами, чтобы поддерживать температуру в доме. Защищает от холодного воздуха зимой и предотвращает нагревание подпольного помещения от горячей кровли летом. В качестве утеплителя используют минеральную вату, эко-арт, стеклоткань, пенопласт или пенополиуритан. Сколько слоев утеплителя нужно для защиты дома от промерзания, рассчитывают в соответствии с климатическими условиями.
  • Гидроизоляция. Гидроизоляционный материал, защищающий стропильный каркас и утеплитель от попадания влаги на стропильные ноги. Полосы пленки или диффузной мембраны крепятся к дорожкам для предотвращения протекания воды между ними.

Опытные мастера утверждают, что перекрыть кровлю из металлочерепицы невозможно, не применяя комплексно все три вида утеплителя. Только работая в комплексе, эффективными становятся утеплитель, испарение, а также гидроизоляция.

Покрытия напольные

Инструкция Как правильно класть металлочерепицу популярна у неопытных мастеров. Для работы с этим неприхотливым рубероидом не требуется специальных навыков или сложных инструментов. Укладка покрытия производится с помощью кровельных саморезов, отвертки, строительного уровня и герметика, а также дисковой пилы с диском по металлу. Процесс изготовления ласт из металла выглядит следующим образом:

  1. Перед укладкой металлочерепицы сначала сделайте листы.Чтобы упростить эту задачу, можно купить металлочерепицу, длина которой соответствует размеру конька, тогда при укладке не будет горизонтальных стыков, и не нужно будет резать материал. В остальных случаях для резки покрытия в размер используют дисковую пилу или электроловку.
  2. Затем укладка металлочерепицы. Первый укладывает нижний ряд, начиная от края конька. Между листами делают 10-23 см или 1-2 волны. Чем чаще встречается крыша, тем больше гнезд.
  3. Стыки между листами можно обработать герметиком на силиконовой основе, чтобы исключить появление протечек.
  4. Каждый лист металлочерепицы фиксируется саморезами оцинкованными, снабженными широкой пресс-шайбой, закрывающей крепежное отверстие от проникновения воды.
  5. После укладки покрытия, мочки, торцы, скатывание карниза с помощью волонтеров, установка элементов водоотвода.

Важно! Зная, как положить металлочерепицу, не прибегая к услугам профессиональной бригады строителей, можно значительно снизить стоимость строительства.Срезать кровельный настил из этого практичного и легкого материала можно в одиночку 3-5 дней.

Видеоинструкция

Металлочерепица — самый популярный кровельный материал, удачно сочетающий в себе не только надежность и долговечность, но и эстетическое восприятие конструкции. Монтаж кровли из металлочерепицы требует неукоснительного соблюдения технологии проведения работ.

По окончании монтажа кровли из металлочерепицы удалите мягкой щеткой строительный мусор и обработайте участки сечений и царапины краской из баллончика.

Из спецодежды потребуется:

  • перчатки;
  • очки защитные;
  • туфли на мягкой подошве.

Из инструментов необходимо подготовить: отвертку

  • ;
  • степлер строительный;
  • молоток;
  • рулетка с тряпичной лентой;
  • электроловик;
  • ножовка с мелкими зубьями;
  • ножницы по металлу ручные или электрические плотницкие;
  • ручной дисковый электрооператор с твердосплавными режущими элементами.

ВНИМАНИЕ: При работе с металлочерепицей запрещается использование шлифовального станка и любых режущих устройств с абразивными режущими элементами, так как это приводит к выгоранию и отслаиванию защитного полимерного слоя листа!

В противном случае вы не только снизите эксплуатационные свойства кровли, но и автоматически потеряете гарантию производителя металлочерепицы.

Измерение и расчет материалов

Из металлочерепицы

Металлочерепица имеет верхний и нижний срез, то есть расстояние от соответствующего края листа до гребня волны обычно составляет 50 мм.Площадь волн без учета верхнего и нижнего среза — это полезная площадь листа. Чтобы рассчитать количество рядов необходимых листов по горизонтали, необходимо разделить наибольшую длину конька или по карнизу на корпус листа с учетом запуска в одну волну. Количество листов в ряду можно рассчитать, разделив общую длину листов в ряду на полезную длину листа. Общая длина листов равна длине конька от конька до карниза с учетом мойки на 40-50мм.В местах курток коньков, средств наклонная длина лошади должна полностью перекрывать все скрипы.

При выборе длины листа учтите, что на коротких длинах коэффициент расширения металла меньше, соответственно меньше, чем натяжение металла и вероятность выкрашивания хвостовика хвостовика, поломки отверстий и разрушения в этих местах металла. Рекомендовано специалистами. Длина листовой металлочерепицы — 4-4,5м.

Чтобы минимизировать отходы, перед покупкой металлочерепицы сделайте чертеж крыши, разложите листы по получившейся схеме с учетом стыков таким образом, чтобы волны составляли единое полотно по всей площади крыши.

При расчете количества рулонов гидроизоляции общая площадь кровли делится на рулонный уровень рулона с учетом перекрытия 15-20 см.

При расчете количества утеплителей общая площадь кровли умножается на 0,2м (рекомендуемая толщина утеплителя).

При расчете задач необходимо учитывать величину горизонтального сцепления в 10 см (для нижнего конца — 30 см).

Количество саморезов планируется из расчета 8 штук на 1м2 металлочерепицы / 1М конструктивных проблем.

Все расчеты производятся с округлением до наибольшего.

Правила устройства стропильной системы

Схема нависания сплошной кровельной системы.

При проектировании стропильной системы учитываются особенности формы кровли, ветровая и снеговая нагрузка. Для кровли из металлочерепицы специалисты рекомендуют расстояние между стропилами 600-900мм.В качестве материала для стропил подходят породы дерева с влажностью не более 18-22%. Предварительно все деревянные элементы стропильной конструкции, включая обрешетку и дополнительные армирующие полосы, необходимо обработать огнезащитными и антисептическими составами.

Если планируется утепление кровли, для создания дополнительной межкремольной вентиляции в боковой верхней части стропила через 30 см просверливаются отверстия диаметром до 2,5 см.

Старая стропильная конструкция также может быть основой кровли из металлочерепицы.

Перед возведением стропильной системы (в том числе, если она выполняется на старой кровле), убедитесь, что крыши прямоугольные, сравнивая длину диагоналей коньков, проверьте горизонтальность карниза, конька, шпал. Монтаж стропила проводят с обнаруженными ошибками.

По строительным нормам — 14 °. В условиях снежной зимы и дождливого климата рекомендуемый угол наклона 20-30 °.

Монтаж карниза и фасадных досок, карнизов

Обычно установка кровли предполагает наличие либо карниза, либо фасадной доски.

Варианты черепичных крыш.

Карнизическая доска увеличивает жесткость конструкции и крепится в специальных пазах, пропитанных в стропилах, во избежание увеличения высоты стропильной конструкции. Если установка водостока предполагает использование длинных крючков, на карнизной доске необходимо вырезать соответствующие пазы. Установка длинных крючков осуществляется перед монтажом металлочерепицы. Короткие крючки обычно используют, если монтаж металлочерепицы завершен.Их прикрепляют к лобовому стеклу, которое прибивают к концу стропила. Этот элемент выполняет усиливающую и защитную функции.

Для оклейки карниза на стене на уровне нижнего края лицевой доски планка набивается горизонтально. Затем между ней и лицевой панелью выполняется светильник в виде поперечных брусков, который затем крепится утеплителем (совпадающим по цвету и материалу с металлочерепицей профнастила, сайдингом или диваном).

Главное правило при обшивке карниза — обеспечить свободный приток воздуха в пространство трусов за счет вентиляционных щелей.Рекомендуемое соотношение общей площади вентиляционных зазоров и кровли — 1/100, распределение зазоров кровли осуществляется пропорционально площадям отдельных ее элементов.

Вентиляционные зазоры предусматривают либо между панелями переплета (за исключением софитов, имеющих перфорацию), либо оставляют один сплошной зазор между стеной и крайней контрольной точкой. Во избежание попадания в нижний шкаф птиц и насекомых зазоры закрываются решеткой с мелкими ячейками.

При укладке гидроизоляции необходимо обеспечить беспрепятственное прохождение воздушных потоков.

Гидроизоляционная пленка защищает кондиционируемое пространство от проникновения влаги и грязи, обладая паропроницаемостью. Запрещено при использовании устройства кровли из металлочерепицы в качестве гидроизоляционного материала на битумной основе!

Если необходимо обеспечить беспрепятственное прохождение воздушных потоков от карниза к вентилируемому уплотнению кровли кровли за счет вентиляционных зазоров между металлочерепицей и гидроизоляцией, а также между гидроизоляцией и утеплителем (двухконтурная вентиляция) .

Пленку гидроизоляционную накатывают, не проворачивая, от карниза до конька уса (не менее 150 мм, а в стыках конька не менее 200 мм) и закрепляют строительным степлером. Места перевеса необходимо изолировать специальной лентой на липкой основе. Обратите внимание, места шестигранника учтены на деревянных элементах стропильной конструкции и обрешетки.

Для исключения натяжения и разрыва пленки из-за уменьшения ее размеров от холода и «Игровых» стропил необходимо укладывать ее с положением 10-20мм по краю стропила.Если используется гидроизоляция антиконденсатного или классического типа, нужна двухконтурная вентиляция с зазором 30-50 мм в каждом контуре. При использовании супердиффузионных мембран достаточно одинарной вентиляции — между мембраной и металлочерепицей.

Слой гидроизоляции должен составлять 200 мм, чтобы выполнить линию стен, а по концам покрыть торцевые панели. Крепление на стенах таких элементов кровли, как печные и вентиляционные трубы, должно быть не менее 50 мм с укладкой дополнительного слоя вокруг.

Крепежное приспособление, установка нижнего конца

Для кровли с шагом межсоединений 900мм под обрешетку подходят доски сечением 30х100мм, а с шагом 600мм — сечением 25х100мм. В случае увеличения расстояния между стропилами при устройстве используются большие сечения — 50х100мм или 50х150мм. Высота секционирования нижней (начальной) полосы обрешетки должна быть больше высоты остальных планок на высоте волны листа, так как на нее упирается верх металлочерепицы.Крепится строго параллельно вечности. Вторая обрестена крепится с шагом 280мм, а все последующие — с шагом 350мм.

Место крепления лыжной дуги необходимо усилить двумя дополнительными планками с шагом 50 мм. Толщина рулевой доски должна быть на 10-15 мм больше, чем толщина остальных разделочных досок, чтобы образовался вентиляционный зазор.

Вокруг выступающих элементов крыши делается прочная обрешетка. В стыках стыка коньков (эндауов) обрешетка также должна быть сплошной на расстоянии 300 мм от оси в обоих направлениях и совпадать с остальной частью обрешетки.Согласно образованным доскам, паз укладывается в гидроизоляцию, поверх которой крепится информами с самопоглощающими элементами на расстоянии 300 мм друг от друга. Падение на стыке средств должно быть не менее 100мм. Нижняя Ендова должна перейти на карнизную доску.

Монтаж листов металлочерепицы

Схема монтажа листов металлочерепицы.

Подъем листов металлочерепицы на крышу осуществляется с помощью тросов на двух направляющих планках, скрепленных поперечными досками.В процессе монтажа ходьба по металлочерепице разрешается исключительно в месте расположения волн и только по контуру обрешетки.

На каждом листе металлочерепицы имеется капиллярная канавка для слива воды, которая при монтаже закрывается последующим листом. Обычно кладку начинают с другой стороны, где нет необходимости разрезать лист. Крепить листы можно как слева направо, так и наоборот с наложением в одну волну, закрывая капиллярную канавку на левой стороне листа.

Основные правила укладки металлочерепицы

  1. Стыковка «по волнам» для защиты крыши от бокового ветра. Саморезы в месте стыковки ввинчиваются в гребень застенчивой волны чуть ниже линии штамповки. В первую очередь подтягиваем продольные швы.
  2. Стыковка «рядами» с самозатяжкой застежки в каждую волну.
  3. Вне зависимости от того, насколько сложна кровля геометрически, все листы металлочерепицы выравниваются строго по линии карниза с мойкой 45-50 мм.Замятые листы следует сначала соединить, лишь слегка «прихватив» верхний край каждого к обрешетке одним саморезом. Просто убедитесь, что оставшиеся винты должны быть прикручены к правильному наложению прямоугольника, и, наконец, закрепите стыкованный ряд.

Для использования кровельных саморезов с прокладкой из EPDM и защитным слоем в кровле стандартных размеров 4,8×28 мм. Привинчивание производят в местах прилегания листа к обрешетке к основанию волной перпендикулярно обрешетке до состояния слегка сжатой прокладки, стальную стружку удаляют щеткой с мягкой щетиной.

К начальной полосе воронок листы крепят ступенькой через волну, а к последующим обреситам — через продольную волну в каждую вторую поперечную как можно ближе к линии штамповки. К каждой волне прикрепляются листы из торцевой доски. Коньковая планка крепится к металлочерепице на гребне волны с помощью самозатягивания с шагом 800 мм.

Точка утолщения, образовавшаяся при стыковке стыковки, удаляется либо срезанием части уголка, либо слегка выпрямлением капиллярной канавки.

Устройство торцевой планки, верхнего торца и прилегающих слоев

Гидроизоляционный слой укладывается на торцевую доску, а его край закрывается торцевой пластиной, которая крепится к торцевой доске самозатяжками от карниза до конька на 350 мм с адгезией.

Торцевая планка крепится внахлест на вершину гребня волны. Если в процессе установки выяснилось, что нижний гребешок подошел к переднему краю, можно подправить края листа вверх.

Устанавливая верхний конец, соблюдайте основное правило — винты ввинчиваются таким образом, чтобы исключить их прохождение через середину нижнего конца. В противном случае гидроизоляционный слой нарушится. Между окончанием (примыкающими плитами) и металлочерепицей прокладывается самоизолирующий уплотнитель.

Установка подножки и снегохода

Слой гидроизоляции по всему прилегающему пространству должен иметь зазор не менее 50 мм для беспрепятственного испарения влаги.В местах точечных вентиляционных отверстий будет запущена пломба. Крепление конька следует монтировать с нахлестом 100 мм от торца до торцевых планок с передней кромкой 20-30 мм путем монтажа в верхний гребень и обрешетку через волну. Во избежание удушения снега под лошадью между листами, металлочерепица и коньковая планка устанавливаются с аукциона, а торцы закрываются заглушками.

Для предотвращения лавинообразного удаления с кровли снега. На этапе устройства воронок обратитесь к примерным местам крепления этого элемента опоры, подложив под гребень специальные бруски.Выполняются параллельно карнизу с креплением под второй поперечный этап листа металлочерепицы.

Кровля из металлочерепицы также нуждается в заземлении для обеспечения безопасности всей конструкции в целом.

Когда металлочерепица готова, удалить строительный мусор и обработать участки секций и царапины краской из баллончика. Через 3 месяца эксплуатации кровли проверьте состояние саморезов, при необходимости подтяните отсоединенные.

Металлочерепица — инженерно-технический «сплав» прочности стали и эстетики традиционной кровельной керамики. Легкие профилированные листы практически не влияют на вес конструкции и радуют установщиков удобными габаритами.

Уверенный плюс в копилке материальных приоритетов — возможность самостоятельно провести весь цикл кровельных работ без оплачиваемого участия строителей. Нужно только разобраться, как строится кровля из металлочерепицы своими руками, и узнать о правилах и тонкостях процесса ее устройства.

Металлические волнистые листы популярного покрытия имеют двойную защиту от атмосферных воздействий. Заготовки стального профиля сначала погружаются в емкость с горячим цинком, так что на поверхности образуется антикоррозионная пленка. Затем внешняя сторона материала покрывается цветной полимерной оболочкой, выполняющей эстетические и защитные функции.

Однако обе степени защиты не смогут противостоять атакам атмосферных осадков и испарения в доме, если кровельный пирог устроен с нарушениями и ошибками.В пространстве под покрытием будет скапливаться конденсат, который медленно, но обязательно попадет на металл. Увлажняет утеплитель и теряет свои изоляционные качества. Мокрые деревянные элементы, приводящие к вращению.

Полностью полагаться на легкий вес и внушительную площадь листов материала тоже не стоит: и стропильная система должна быть достаточно прочной, и обреченность нужна, чтобы каждый элемент закрепился в необходимом количестве очков. Поэтому металлочерепица должна быть грамотной к самостоятельному монтажу, т.е.е. Для ознакомления с нюансами возведения стропильной конструкции, обрешетки и кровельного пирога.


Праща и гибель

Металлочерепица применяется при устройстве холодных и утепленных кровель. Стропильную систему для холодного типа можно возводить из стальных или алюминиевых элементов. Но в приоритете все же дерево, потому что листы покрытия легче закрепить. Утепленные конструкции требуют более мощных рафтинговых ферм, ведь между их ногами будет помещаться теплоизоляция.Использование металла в таких ситуациях нецелесообразно, поэтому теплые кровли устраивают на деревянных стропилах с обрешеткой.

Следует отметить, что устройство кровли из металлочерепицы возможно на скатных крышах с минимальным уклоном стержней 14º. Оптимальной считается крутизна крыш от 15º до 20º.

При возведении быстрой системы для теплой кровли металлочерепицей есть свои правила, это:

  • Шаг между быстрыми ногами не должен превышать 90 см. Минимальное расстояние между рафалями — 60см.Если шаг имеющейся стропильной системы больше указанного верхнего предела, ставится дополнительная роковая опора из поперечно установленной доски.
  • Система сплава устроена из доски толщиной 50 мм. Рекомендуемая высота плиты 100 или 150 мм, в зависимости от толщины утеплителя.
  • Расположенный в резерве между быстрыми опорами не должен контактировать с традиционной гидроизоляцией. Если толщина утеплителя равна поперечной высоте доски, используемой при устройстве стропильной конструкции, то по их направлению укладывается дополнительная подделка 30 × 50 или 50 × 50.Он создаст зазор в 3-5 см.

Для обеспечения вентиляции деревянных элементов желательно просверлить отверстия Ø 2-2,5 см в стропильных ногах. Формирование дырок — процедура необязательная, но настоятельно рекомендованная производителями металлочерепицы. Если есть опасения по ослаблению конструкции, разрешается располагать их ближе к коньку в два-три ряда по 30 см.

Перед тем, как построить обрешетку, служащую основой для крепления листов, проверьте геометрические параметры стропильной системы.Измерьте и проверьте длину диагоналей прямоугольных стержней. На мансардных крышах длины диагоналей каждой части конька отдельно. Нужно проверить горизонтальность раковин и конька, а также расположение внешней поверхности стропильных ног в одной плоскости. Своевременное обнаружение отклонений в геометрии исключит дальнейшие ошибки.

Воспользовавшись геометрической безупречностью стропильных ферм, можно приступить к возведению обрешетки, в устройстве которой действуют четкие правила:

  • Первый решетин — самая нижняя стойка на сцене должна быть выше, чем последующие обычные регионы.Для его строительства необходимо брать брус толще, чем для обычного решетина. Например, для нижнего рельса 50х50, а для всех последующих 30х50.
  • Начальная стойка ящиков должна быть четко параллельна линии карниза.
  • Шаг между первым и вторым сетками 28 или 30см. Шаг между последующими рейками 30, 35 или 40см. Шаг определяется расстоянием между поперечными волнами металлочерепицы.
  • В процессе устройства обрешетки учитываются через кровли через крышу и устанавливаются крепления для труб.
  • В подвеске, вокруг мансардных окон, курительных, вентиляционных и прочих трубах устраивает сплошной костюм из доски.
  • В верхней части коньков к стропилам прибиваются две доски для надежной фиксации корнисовой планки. Доски устанавливаются на расстоянии 5 см друг от друга.

Кроме всего прочего, все деревянные детали необходимо обработать антисептиком и противопожарными средствами.


Светильник играет не только роль основания для крепления листов, но одновременно выполняет еще одну очень важную работу.Он образует вентиляционные каналы, по которым потоки воздуха циркулируют от раковины к коньку, и обеспечивает вентиляционный зазор между слоем гидроизоляции и покрытием.

Вентиляционные каналы должны оставаться свободными, чтобы воздух беспрепятственно проходил под металлическими листами и тоже выходил. С боков и сбоку конька их просто прикрывают перфорированной лентой, предотвращающей попадание пыли и мусора в кровельный пирог.

Доски кровельные конструкционные

Фермеры используются для улучшения конька и придания ему жестокости, если крышу планируется оборудовать организованным водостоком или виниловым сайдингом Sunmind.В ситуациях, когда подъем выполняется банальной доской, применять усиление доски нет необходимости.

Посторонние доски укладываются вдоль раковин в пазы, предварительно выбранные в стропилах. Размер пазов должен соответствовать размеру доски, чтобы плоскость мойки оставалась неизменной, а высота стропильной системы не увеличивалась. Если планируется установка длинных крючков, используемых для крепления водосточного желоба, в крепеже вырезаются пазы для их крепления.Крючки с короткой ножкой прикручиваются только к лобовой доске. Их применяют, когда устройство водоотвода не было заранее запланировано и при ремонте старых кровель. Шаг установки всех видов крючков равен шагу стропил.

Лобовое стекло применяется, если на крыше не организован водоотвод. Она прикреплена к концам стропила оцинкованными гвоздями. Он служит элементом для крепления различных кровельных деталей и аксессуаров, в том числе для прострочки подошвы.Торцевая доска служит основанием для торцевой планки, последняя закрывает насаженную поверх доски гидроизоляцию. В дополнение к декоративной функции планки, ведущей к торцевой доске, предотвращает дребезжание крыши.


Время загорать

Производители покрытий настойчиво советуют свесить клапаны, специально выпускаемые для этих целей, такие как КТВ или Вилпе. В качестве связующего рекомендуется сайдинг, профессионал или виниловый софит. Доборы продаются с полной приставкой соединительных деталей и с инструкцией.Экономично для кровельной вентиляции можно использовать доску, прикрепленную с зазором.

Специфика кровельного торта

Состав и структура кровельного пирога под металлочерепицу зависит от того, будет ли конструкция утепляться или нет. В простейшей излучаемой схеме используется только гидроизоляционная пленка. Пароизоляция применяется, если предполагается использование чердачного помещения.

Пирог кровельный утепленный состоит из трех стандартных слоев, это:

  • Parosolation. Находится со стороны будущего поступления бытовых испарений, т.е. с внутренней стороны стропильной системы. Его работа заключается в защите утеплителя от пара. Полосы пароизоляционного материала укладываются параллельно нахлесту клеем через 10-15 см. Стропила скрепляются степлером, а в единое полотно соединяются скотчем. Между внутренней обшивкой, чердаком и пароизоляцией следует создать зазор, установив обрешетку.
  • Теплоизоляция. В качестве утеплителя чаще всего используются миниатюрные плиты, толщина которых определяется согласно предписаниям СНиП II-3-79.Материал устанавливается версиусом между быстрыми ножками. Для обеспечения жесткости установки плиты вырезают на 1,5-2 см шире, чем расстояние между стропилами.
  • Гидроизоляция. Необходим как преграда от атмосферных осадков. Его поднимают снаружи стропильной системы перед устройством обрешетки, старайтесь устраивать сразу после укладки утеплителя, чтобы не намокнуть. Укладывается гидроизоляционный материал в виде пароизоляции, полос с аналогичными способами нахлеста и крепления.

Слой гидроизоляции таков, чтобы его полотно выходило за линии стены по периметру не менее 20 см. В зонах запыления коньков укладка производится внахлест в 20-30 см. Под линией конька гидроизоляция обязательно должна иметь зазор, чтобы не мешать циркуляции воздуха.

Важное условие: Битумные водоотталкивающие материалы нельзя использовать в качестве гидроизоляции кровельного пирога при устройстве кровли металлического яруса. Гидроизоляция обязана пропускать пар и конденсат, скопившиеся в утеплителе.

Способ устройства водоотталкивающего слоя зависит от используемого материала:

  • Классический вариант гидроизоляции — это усиленная или непроницаемая полиэтиленовая пленка, в которой необходимо предусмотреть два вентиляционных отверстия. Первый из них образован стропильной системой и располагается между утеплителем и пленкой, второй образован обрешеткой и находится между пленкой и кровельным покрытием. Размер каждого промежутка 3-5см.
  • Супердиффузионная мембрана отлично работает с одним вентиляционным отверстием шириной 3-5 см.Он создается между мембраной и металлочерепицей. При использовании полимерного материала в разрыве контакта гидроизоляции и утеплителя нет смысла. Ведь мембрана способна выводить лишнюю влагу наружу, не допуская попадания внутрь.
  • Антиконденсатные материалы с пористой поверхностью, предназначенные для накопления влаги. Их ворс быстро вентилируется, когда воздух должен быть усилен. Поэтому в этом варианте тоже нужна двухконтурная вентиляция, как и в классическом.Применяется в основном при устройстве холодных кровель.

Все виды изоляционных материалов, кроме полимерной гидроизоляции, укладываются с проседанием. Это необходимо, чтобы пленка не рвала пленку. Только мембрану не нужно укладывать пикантной — она ​​обладает свойством растягиваться.

Вокруг проходов через крышу начинается гидроизоляция стен коммуникационных труб на 5-7см. В идеале вокруг труб и других ослабленных участков крыши рекомендуется устраивать дополнительный слой гидроизоляции.


Монтаж деталей перед нанесением покрытия

Перед укладкой обязательно металлочерепица:

  • Колхозники, без учета проникновения в подкапотное пространство пыли и мусора. Смонтировал их поверх вентиляционной ленты и прикрепил ножки сливных крючков к концам. Доски к фасадной и карнизной доске с самозатяжкой с шагом 30см. Чтобы при порывах ветра не возникало дребезжания, эти металлические детали устанавливаются с натяжением.
  • Фармеры капель, которые находятся под гидроизоляционной пленкой.Они нужны им для удаления влаги с гидроизоляции.
  • Нижняя Ендова, усиливающая защиту углов вогнутой крыши. Это металлический уголок, повторяющий форму подвеса. Устанавливается поверх твердой молочной нарезки. Нижний край уголка располагается над карнизом. В почти ровном месте дощатый настил оборудуют дополнительной гидроизоляционной лентой. Нижняя часть прикручивается на самотяге через каждые 30 см. Сверху нижнего конца закрывается пористое уплотнение.
  • Защитное оборудование вокруг дымоходных труб, пересекающих крышу.Выполняется с помощью металлических планок контура, верхний край которых монтируется в образованную в стенках трубку и обрабатывается герметиком. Ход по шву запрещен! Те же правила действуют и при устройстве подгонки стен.
  • Молниеотвод, необходимый для безопасной эксплуатации металлической кровли.

Молниеприемная система состоит из трех основных частей. Первый — это игра с молнией, представляющая собой стальной или алюминиевый стержень Ø 12 мм от 20 см до 1,5 м. Вторая составляющая тока — это приваренная к молнии одножильная стальная или алюминиевая проволока Ø 6мм.Накладываем текущий сиквел на обрешетку и стены, снимаем с заземления. Заземление, третья деталь системы, закапывается на глубину 1,5 м. Например, железная балка длиной 1,5 м или стальной лист площадью 1 м × 1 м.



Правила укладки листовой металлочерепицы

Перед укладкой профлистов нужно устроить лаги для транспортировки материала по кровле. Чтобы покрытие на один лист не приподнялось вверх, желательно соорудить стеллажи для временного хранения.Еще самодельному мастеру потребуется мягкая обувь, трудолюбие и аккуратность в процессе передвижения по крыше. Исполнителю работы разрешается приходить исключительно в оскверненных волнах.

При укладке металлочерепицы можно двигаться хоть влево, хоть вправо от первого закрепленного листа. Главное, чтобы укладываемый сверху капиллярный желоб прикрыли. Ориентир по направлению укладки — удобство. Однако лучше действовать так, чтобы прокладываемый под верхом элемент сразу же прошел под крайнюю волну предыдущей и защелкнул капиллярную канавку.Так он зафиксируется на месте и не скользит.


Типовая последовательность действий при сборке

Правила предполагаемого монтажа Металлочерепица:

  • Исходные листы прикрепляются к первому ремню через волну поверх поперечной ступеньки покрытия. Нижние края для карниза составляют 5 см.
  • Все последующие скрепления листов выполняются в спадах волн снизу поперечной ступеньки.
  • Вдоль торцевой доски профилированное покрытие прикрепляется ко всем волнам.

Перед монтажом необходимо внимательно следить за горизонтальным расположением листа. Убедившись в безупречности монтажа, временно закрепляем одним саморезом на верхнем краю по центру. Затем укладывается второй лист, выравнивается и временно фиксируется таким же образом. Выровненные листы скрепляют друг друга. Точно так же они идут с третьим и четвертым.

Просеивание в обрешетку осуществляется при закреплении блока из 3-4 листов и временном закреплении.Фикс блок во всех поставленных точках. К обрешетке не прикручивается только крайняя створка, чтобы оставалась возможность соединения ее с последующим элементом.


Процесс укладки металлических покрышек в несколько рядов отличается только тем, что ряды материала придется прикреплять друг к другу. Листы в высоту увеличиваются по вертикали.

Профилированные листы подходят для скатных крыш любой конфигурации. Однако для грамотного устройства вальмовой или шатровой кровли из металлочерепицы будет по другой схеме.

Монтаж листов на треугольные формы:

  • Находим центр мойки и втыкаем в нее центральную ось.
  • Берем первый лист и проделываем с ним те же действия.
  • Совмещаем ось конька и полотна по сути, ожидаем горизонтальность и вертикальность.
  • Временно закрепите створку саморезом по центру у верхнего края.
  • Устанавливаем листы справа и слева от центрального элемента покрытия обычным способом.

После прикрепления волнистых листов излишки обрезаются.

Удобство обрезки с разметкой материала для улучшения средств, треугольной, трапециевидной и косой формы, обеспечат самодельные «негры». Он построен из четырех досок шириной 10 см. Платы расположены параллельно парам и соединяются по шарнирному принципу. Простое приспособление поможет точно отсрочить обрезанные отрезки.

Отделочные монтажные работы

После укладки волнистого покрытия легкой шерстью можно приступать к заключительным мазкам:

  • Установите элементы прохода вокруг труб, антенн и других коммуникаций.Все составляющие кровельного пирога в точках пересечения заклеиваются скотчем. Стыковые швы заполняются герметиком.
  • Прикрутите концевую балку к концевой доске с помощью затяжек 50-60 см.
  • Прикрутите верхнюю планку конца и те, которые были до покрытия саморасширяющегося уплотнения.
  • Постройте лошадь. Для этого область конька снаружи плавает в гидроизоляции марки Металлол или Фигарол. Каналы вентиляции должны оставаться открытыми. Крышка крепится самовытяжкой к обрешетке, крепеж должен быть навинчен на выпуклую гребенку.Концы конькового элемента закрываются заглушками.

Дренажная система, снегозадержатели, лестницы для обслуживания и ограждение, если планируется, монтируются на уложенном покрытии.



Отличным обобщением информации об устройстве на кровле прочной кровли из металлочерепицы своими хозяйственными руками станет подробная видеоинструкция:

Нюансов в устройстве кровли с металлочерепицей очень много. Однако в технологиях нет ничего лишнего. Ознакомьтесь с тонкостями устройства и их необходимо соблюдать, чтобы мне не пришлось снова менять крышу на следующий вариант.

Металлочерепица — это материал, который используется для отделки кровли наряду с такими популярными материалами, как шифер, битумная черепица и оцинкованная олово. Прекрасные характеристики делают его отличным вариантом для любого дома. И хотя обычно для проведения такого рода предпочитают приглашать профессионалов, рассмотрите, как установить металлочерепицу самостоятельно: пошаговые инструкции и некоторые рекомендации специалистов.

Кровля из черепицы, особенно если она металлическая — один из лучших вариантов для ведения домашнего хозяйства.Сами специалисты и пользователи отмечают множество положительных сторон использования данного материала, в том числе:

  • малый вес (4-6 кг / м²), что обеспечивает очень небольшую нагрузку на крышу;

Отличается демократичной ценой, долгим сроком службы и выразительным внешним видом

  • простой порядок монтажа и удобство ремонтных работ;
  • большой выбор цветовых решений;
  • материал экологически безопасен и не содержит вредных компонентов;
  • покрытие снабжено ребрами жесткости, что делает его очень прочным.При соблюдении всех рекомендаций по укладке поверхность способна выдерживать нагрузку от 200 кг / м², даже если использовались листы толщиной 0,5 мм;
  • материал чрезвычайно устойчив к температурам. Никакие капли не страшны, а степень теплового расширения минимальна.

Об отсутствии металлочерепицы говорить практически не приходится, за исключением повышенного уровня шума в дни, когда идет дождь. Но даже с этим вполне можно справиться, если предварительно застелить стеклянный плетеный слой.

Критерии выбора кровельного материала из металлочерепицы: фото примеры

Прежде чем приступить к рассмотрению процесса установки этого рубероида, необходимо определиться с тем, как этот материал следует использовать.

Просмотр фото кровли, металлочерепицы, на которой она выглядит привлекательно, далеко не лучший способ в данном случае, так как в процессе нужно обращать внимание на перечень проблем, а также на маркировку, предоставленную производителем.Подумайте, что нужно знать покупателю.

В первую очередь нужно обратить внимание на наличие в прайс-листе таких хороших элементов, как:

  • коньки разных типов: простые, фигурные и с аэраторами;
  • узлы проходные специальные для устройства труб, люков, вентиляции, антенн, а также окон освещения;
  • элементов, обеспечивающих безопасность ухода за поверхностями — мосты, лестницы, снегоступы;
  • младенцев, находящихся в помещении и на улице;
  • прочие необходимые элементы — Профили фасонные, фасадные, карнизы Металлочерепица, монтаж которой является обязательной частью устройства кровли.

Важно! Наличие всех перечисленных элементов среди предложений продавца является показателем уровня предприятия, производящего металлочерепицу, который может свидетельствовать о качестве самой продукции.

Кроме того, стоит обратить внимание на проработку маркировки, которая должна присутствовать на каждом сертифицированном материале. Обычно на производстве указываются все характеристики самого материала, а также уровень качества антикоррозионного покрытия, которое наносится поверх листа.

Итак, вот какую информацию можно узнать, прочитав информацию на обратной стороне листовой черепицы:

  • наличие полимеров;
  • сколько цинка в 1 м² листа;
  • дата изготовления и срок гарантийного срока использования материала;
  • наименование производителя;
  • толщина листа.

В процессе визуального осмотра необходимо обращать внимание на целостность защитного слоя как с лицевой, так и с изнаночной стороны листа, а также наличие всех обязательных этикеток.

Важно! Если речь идет о материале, приобретенном у крупного производителя, то в маркировке будет присутствовать и марка использованной стали.

Монтаж металлочерепицы: Пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена на установку металлочерепицы никогда не была низкой, многие предпочитают попробовать все необходимое сделать самостоятельно. Хотя изначально стоит ознакомиться с тем, насколько профессиональна установка металлочерепицы.Стоимость работ за м2 начинается от 250 рублей и может увеличиваться в зависимости от сложности.

Процесс устройства кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен выполняться правильно.

Пребывание Металлочерепица: Подготовительный этап и расчет

Первое, что нужно будет сделать в том случае, если принято решение о самостоятельном порядке укладки металлочерепицы на поверхность крыши — проведение предварительных расчетов.Это необходимо для того, чтобы определить, какое количество каких материалов необходимо и, соответственно, чтобы избежать лишних затрат.

Начнем с того, что уточним некоторые основные понятия, чтобы в дальнейшем не возникало вопроса о том, как устроена кровля из металлочерепицы. Если вы посмотрите на крышу, которая уже была покрыта этим материалом, вы увидите, что она состоит из рядов, которые проходят по коньку и волнам. Расстояние от одного ряда до другого называется шагом.

Есть такое понятие как «модель». Под этим названием подразумеваются листы металлочерепицы, шаг которых 35 см, а количество волн одновременно 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

Полезный совет! Помимо закупки листов стандартных размеров, можно рассмотреть вариант индивидуального изготовления металлочерепицы под заказ. Обойдется, конечно, дороже, но не исключено, что получится такой материал, который вам подойдет.Главное — помнить, что длина одного листа не должна быть меньше 45 см и больше 7 м.

В процессе выбора нужного размера листа необходимо ориентироваться в том, чтобы после установки стыков и волны сходились таким образом, чтобы образовалось единое покрытие по всей длине конька. Количество материала при этом рассчитать довольно просто с учетом длины кровли и листов.

Приобретая металлочерепицу, важно обратить внимание на некоторые дополнительные элементы, которые входят в комплект и позволяют осуществить правильный монтаж.Сюда входят стальные полосы длиной 2 м, а также стальные листы размером 200х125 см, которые должны иметь такую ​​же окраску, что и плитка.

В процессе приобретения металлочерепицы необходимо убедиться, что эти вспомогательные элементы имеются в наличии в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки — 30 градусов. Хотя по желанию покупателей возможны и другие варианты — от 11 до 70 градусов.

Важно! 11 градусов — это минимальный уклон, при котором допускается установка металлочерепицы.

Материалы и инструмент для укладки металлочерепицы своими руками

Для того, чтобы осуществить монтаж металлочерепицы своими руками, нужно позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

    отвертка
  • ;
  • электродрель;
  • ножницы для резки металла;
  • эталон;
  • молоток;
  • Маркер
  • ;
  • монтажная лента.

Также стоит позаботиться о наличии лестницы и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

Что касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот перечень входят: гидроизоляционный материал, кровельные плиты, черепица и террорист, доски для конька и торцов, направляющая доска и 2,5х10 см. . Сами же крепеж обязателен — саморезы и специальные уплотнительные шайбы к ним.

Полезный совет! Чтобы придать покрытию привлекательный вид, стоит использовать декоративную вагонку.

Как монтировать металлочерепицу: Этапы подготовительных работ

Вес металлочерепицы позволяет провести минимальный объем подготовительных работ перед переходом к укладке. И тем не менее, для этого все равно придется подготовить подходящие причины. Поскольку в усиленном основании нет необходимости, вполне подойдет обычное деревянное, сделанное из реек.

Процедура предельно проста — исходя из шага выбранной металлочерепицы, рейки располагаются на поверхности. Важно соблюдать единичное расстояние, чтобы в процессе крепления рубероида не приходилось вкручивать саморезы в пустоты. Еще один немаловажный фактор, который следует учитывать при установке обрешетки — расположение окон. Крайне нежелательно располагать стропила прямо над окнами.

Статья по теме:

Теркесоляция в процессе монтажа кровли из металлочерепицы

Если речь идет об устройстве кровли из металлочерепицы, то теплоизоляционный материал призван решить сразу две задачи — снизить теплопотери, а также снизить уровень шума, из-за которого капли дождя падают на поверхность. Для этого сначала на стропила кладут пароизоляционный материал, а затем слой теплоизоляции. Важно, чтобы толщина слоя не превышала 25 см.Сверху закрепляют антиоксидантную пленку, прикрепляя деревянными брусками прямо к стропилам.

Важно! Чтобы обеспечить выпадение осадков в канализацию, материал нужно фиксировать с небольшим припуском (примерно 2 см). За счет такого небольшого провисания проблем с расходом воды не возникнет.

Такой «пирог» — самая эффективная система теплоизоляции кровли, которую допускает технология монтажа металлочерепицы.Что касается выбора теплоизоляционного материала, существует несколько вариантов, которые зависят от стоимости, качества и производителя.

Устройство кровли из металлочерепицы: Основные правила работы

Перед тем, как приступить к работам, связанным непосредственно с укладкой металлочерепицы, необходимо ознакомиться с некоторыми правилами и концепциями, которые не допускают распространенных ошибок и делают все необходимое максимально качественно:

  1. Есть два способа укладки листов металлочерепицы: справа налево и слева направо.В первом случае каждый следующий лист нужно укладывать на предыдущий, а во втором — предыдущий.
  2. Нет необходимости сразу полностью закреплять каждый лист. Перед тем, как прикручивать металлочерепицу, лучше всего положить четыре листа и слегка прихватить их крепежом, чтобы они держались. Затем нужно убедиться, что они расположены по мере необходимости и при необходимости. Для окончательного закрепления используется один саморез, который проходит через все листы.
  3. Срок эксплуатации всей кровли сильно зависит от качества используемых креплений.Поэтому выбору хозрасчетного нужно уделять должное внимание. Важно, чтобы они были оцинкованы и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда самоспин полностью закрутится в отверстие.
  4. В тех местах, где с помощью одного элемента застежки было закреплено несколько листов, так или иначе появится пломба. Чтобы его сгладить, необходимо отрезать часть уголка или выпрямить капиллярную канавку, которая находится под элементом штамповки.

Схема крепления металлочерепицы и других необходимых элементов

Существуют определенные правила для установки других обязательных элементов, без которых не обходится ни одна кровля. Вот несколько рекомендаций относительно схемы монтажа металлочерепицы и других элементов:

  • торцевые планки должны быть зафиксированы фаской, которая должна составлять около 2 см. В этом случае размер волны должен соответствовать ширине конька. В противном случае можно столкнуться с тем, что на переднем крае будет поставлен гребень;
  • для карнизной планки также необходимо иметь сцепление 10 см по нижней линии обрешетки, к которой она крепится гвоздями;
  • между листом металлочерепицы и доской кровли необходимо проложить дополнительный слой уплотнительного материала;
  • , чтобы расположить все элементы под коньком (трубы и окна), используйте одинарные модульные листы.Обычно на каждый элемент дизайна требуется 2 штуки;
  • , если крыша невысокая, необходимо дополнительно установить аэростат между коньком и самим материалом. Это позволит избежать попадания под бак атмосферных осадков;

  • фиксация конька должна производиться на ремнях, которые находятся в торцевой части всей конструкции. При этом расчеты следует проводить с учетом необходимого выступа, который составляет 2-3 см.Однако с плоским коньком нужно иметь дело, тогда крепление производится грудными, а для полукруглых элементов по линиям профиля;
  • необходимо заранее изучить специфику монтажа капельницы под металлочерепицу, и четко соблюдать все инструкции.

Полезный совет! Если необходимо работать с крышей, угол наклона более 45 градусов, то необходимо провести расчеты, которые позволят определить, возможна ли установка той или иной модели коньковой доски в этом случае. .Сделать это необходимо, так как в противном случае может потребоваться даже полная замена всего кровельного покрытия.

Стоит обратить внимание на то, что при необходимости каток поддается некоторой регулировке. То есть нельзя ее гнуть или разгонять, чтобы обеспечить максимально точное повторение угла наклона крыши. Подробнее о таких тонкостях можно узнать из видео инструкции по монтажу металлочерепицы.

Монтаж энданды с корнем металлочерепицы

Еще один чрезвычайно важный элемент, правила установки которого нельзя игнорировать — Endow.Для каждого такого элемента определяется дополнительная плата. Крепление В этом случае нужно начинать снизу, постепенно продвигаясь вверх и не забывая о необходимости склеивания (в данном случае 25-30 см). Ниже уровня карниза обязательно срезается нижняя планка. Далее следует откидная створка, на которую, как и под пиломатериал, проложен уплотнитель.

Между листами и осью имеется зазор размером примерно 8-10 см. Затем на расстоянии примерно 1,5 см от линии штамповки в обрезанные листы вкрутите саморезы.При этом крепление должно располагаться на расстоянии 25 см от оси торца. Если следовать этой технологии, то в итоге лист, в месте расположения застежки, сойдет с доски, на которой находится Эндов.

Что касается монтажа торцевой рубки внизу, то ее нужно начинать перед укладкой рубероида. Важно, чтобы в дальнейшем вода поступала прямо в разнородную стихию.

Важно! Все ошибки в процессе проведения расчетов и измерений могут привести к появлению на поверхности щелей, а когда начнутся обильные атмосферные осадки, скорее всего, крыша потечет.

Для закрытия мест, где видны обрезанные листы, используются специальные декоративные накладки. Устанавливая их, также нужно помнить несколько простых правил:

  • установка должна производиться снизу вверх;
  • уплотнитель между накладкой и плиткой не нужен;
  • вагонку необходимо укладывать фрезеровкой минимум на 10 см;
  • Крепеж
  • (в данном случае самоотверженность) не должен спровоцировать поломку до конца.

Часто приходится иметь дело с ситуациями, когда начало и конец конца расположены непосредственно на скате кровли. В качестве примера можно рассмотреть случай, когда установлено слуховое окно. В такой ситуации необходимо поставить отдельную доску, а для самого окна в листе металлочерепицы сделать отверстие. Вырез карнома перекрыт планкой. А по стенам необходимо уложить уплотнительный материал.

Как уложить металлочерепицу на крышу треугольным или трапециевидным рядом

Если есть необходимость покрыть металлочерепицей треугольную или трапециевидную крышу, то потребуется установка двух дополнительных перекладин.Их устанавливают по линиям изгиба кровли по обе стороны от «Хребта». После этого монтируют карнизную доску и приступают к сборке обрешетки. Шаг обрешетки под металлочерепицу в этом случае рассчитывается так же, как и по стандартной схеме. Затем проводится установка корнизической системы. Металлическую подставку начинают укладывать только после всех этих процедур, ориентируя и даже первый лист вдоль планки карниза.

Важно! Расстояние между угловыми листами, которые были подвергнуты обрезке и были установлены возле «Хребта», не должно превышать 10 см.

Для того, чтобы установить узлы конька, необходимо расточить рейки конька относительно угла «Диапазон». В случае использования прямого конька его нужно обрезать по имеющимся углам, а для полукруглых предусмотрены специальные заглушки. Причем лучше всего использовать пластиковые модели.

Коньковая планка должна располагаться строго по оси «Диапазон». Это не очень сложная задача, если углы склона совпадают. Если они имеют разную величину, задача значительно усложняется.В качестве вспомогательного материала используется яркая монтажная пена, позволяющая определить качество прилегания к конькам.

Инструкция по монтажу Металлочерепица «Монтеррей»

Отдельный вид металлочерепицы, несомненно, достойный внимания — Монтеррей. Этот вариант очень популярен благодаря исключительным характеристикам:

  • чрезвычайно высокая устойчивость материала как к ультрафиолетовому излучению, так и к другим внешним факторам, таким как влажность и температура;
  • за счет нанесенного на поверхность плитки слоя полимера не теряет внешний вид на протяжении всего срока службы;
  • материал чрезвычайно прочный и прочный, поэтому способен выдерживать серьезные нагрузки;
  • многослойная структура предотвращает возникновение коррозии;
  • за счет небольшого веса (один квадратный метр материала весит не более 5 кг) значительно снижается нагрузка на систему Solry;
  • , использование этого варианта — отличная экономия, так как нет необходимости делать большой шаг между крепежными элементами.Изначально инструкция по монтажу металлочерепицы «Монтеррей» предусматривает 35-сантиметровые шаги.

Минусов у этого материала всего два — это большое количество остатков после укладки, а также необходимость качественной звукоизоляции.

Что касается особенностей, о которых нужно знать перед тем, как класть металлочерепицу Montray, то здесь играют роль такие аспекты:

  • Для различных моделей из этого материала необходимо подготовить разнообразную обрешетку.Так, для металлочерепицы стандартного или супер шага будет достаточно шага 35 см, а вот для люкс или макси шаг должен быть 40 см;
  • в самых сложных местах кровли (обычно внутренние углы, а также место, где расположен выход дымохода) нужно сделать прочную обрешетку;
  • на прилегающих площадках, для выхода в дымоход необходимо установить внутренние фартуки;
  • Инструкция по установке Металлочерепица «Монтеррей» не предусматривает использование материала, длина которого более 4 м;
  • перед установкой материала необходимо удалить защитное покрытие, так как в дальнейшем это может оказаться невозможным.

Резать лист в поперечном направлении категорически нельзя, так как это может привести к тому, что у профиля возникнут сомнения. Также ни в коем случае нельзя использовать для этой цели болгарку или другие инструменты с абразивными кругами.

Интересно! Отлично смотрится металлочерепица каскад, инструкция по монтажу которой не слишком отличается от всех остальных. Но зато внешний вид такой крыши считается более эстетичным и оригинальным.

Как правильно ухаживать за кровельным покрытием металлочерепицей

Изучив пошаговую инструкцию по монтажу металла, вы сможете проводить его качественную укладку. Но чтобы материал прослужил долгие годы, нужно знать, как за ним ухаживать.

Верхний слой металлочерепицы — это полимерный материал, который предназначен для защиты от коррозионных процессов. Но в результате постоянного воздействия внешних факторов: атмосферных осадков, ультрафиолетовых лучей, а также пыли и грязи этот слой может начать разрушаться, что приведет к необходимости замены покрытия.Чтобы избежать такого явления и продлить срок эксплуатации кровли, необходимо регулярно проводить следующие процедуры:

  • удалите с поверхности грязь, пыль и сухие листья с помощью кисти для влажного блеска;
  • если речь идет об устранении более сложных загрязнений, то допустимо использовать чистящие средства, но только те, которые предназначены для полимерных поверхностей. Категорически запрещается применять агрессивные химические вещества, так как они разрушают защитный слой и приводят материал в непригодность;
  • очистка дренажа осуществляется с помощью струи воды, которая должна быть направлена ​​от конька к рожку;
  • чистка снега может быть и необходима, но стоит использовать только такие инструменты, которые не способны повредить нежное покрытие.

При соблюдении этих простых, но чрезвычайно важных правил покрытие из металлочерепицы способно исправно служить кровельным материалом около 50 лет.

Распространенные ошибки в процессе монтажа кровли из металлочерепицы своими руками

Неопытные мастера часто допускают ошибки, которые могут привести к тому, что работу придется частично, а иногда и полностью переделывать. Подобная халатность может привести к дополнительным расходам на закупку материалов и расходных материалов, поэтому лучше ознакомиться с типичными ошибками, чтобы их предотвратить:

  • установка металлочерепицы должна производиться исключительно в обуви с мягкой подошвой, которая не может повредить или поцарапать покрытие;
  • категорически запрещено принимать на гребне волны, так как это может вызвать деформацию;
  • кроме того, не рекомендуется наступать на листы полной остановки;
  • при движении по поверхности материала ногу нужно ставить параллельно, а не перпендикулярно коньку;
  • брать материал можно только в перчатках.

С учетом этих несложных правил, а также действуя в соответствии с технологией укладки металлочерепицы, можно самостоятельно сделать красивую и надежную кровлю.

Установка снегоступов на металлочерепицу: Инструкции и их разновидности

Высокий уровень безопасности — одно из основных требований, которые предъявляются к кровле из любого материала, в том числе из металлочерепицы. Для этого используются специальные конструкции, которые называются снеговиками.А главная цель — обеспечить безопасный снегопад с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, не дают ей деформироваться под тяжестью обледеневшего снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема вполне актуальна.

Важно! Вопрос о распределении нагрузки, которую снег несет на поверхности кровли, следует продумать еще на этапе закладки фундамента.Этот фактор необходимо учитывать при расчетах.

Практически невозможно предсказать, что снег будет распространяться по поверхности крыши. Это зависит от многих факторов, включая угол наклона крыши, направление ветра и т. Д. Поэтому для проведения расчетов используется специальная формула:

Q = г × с

В данном случае q — нагрузка от снега на ровную поверхность крыши, которую можно узнать из специальной таблицы, а S — поправочный коэффициент, который зависит от угла наклона крыши: \ u003e 25 ° — 1, если 25-60 ° — 0.7. Если степень наклона больше 60, то это не принимается в расчет, так как в этом случае осадки на поверхности точно не задерживаются.

Для определения показателя G необходимо обратиться к специальной таблице, в которой представлена ​​информация о снежном покрове для каждого региона страны.

Монтаж трубчатых снегоступов под металлочерепицу: Правила монтажа

Как правило, в качестве основы для снежных колясок используется труба, которая спарена по кровле.В случае использования металлочерепицы в качестве кровельного материала фиксация производится в местах стыковки кровли и несущей стены.

Категорически запрещается крепить эти элементы на карнизе под металлочерепицу, так как это может повлечь за собой разрушение всех систем. Более того, если вам приходится иметь дело с коньком, длина которого достаточно велика, то установку снегоступов на металлочерепицу следует производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

Сами трубы крепятся к крыше либо домкратом, либо в шахматном порядке.Особого внимания стоит установка такой системы, если в доме есть чердак. При этом установка обязательно должна производиться таким образом, чтобы снежный конструктор располагался на каждом оконном проеме. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

Золото снега на крышу металлочерепицы: как исправить

Самыми эффективными являются решетчатые снегозаводы, поэтому этот вариант выбирают преимущественно те пользователи, которых интересует качество установленных систем.Есть два типа таких конструкций — обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности снегоходов этого типа обусловлен их значительной высотой, за счет чего они могут оказаться непригодными не только зимой, когда дело касается удержания снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Снежный уголок для металлочерепицы

Угловые снегоступы представляют собой тонкие стальные листы, покрытые полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, позволяющий эффективно предотвращать скатывание снега с крыши. Подобрать модель, которая подойдет к имеющейся металлочерепице, очень просто, так как ассортимент цветовых решений чрезвычайно велик.

Для крепления угловых снегоступов на кровлю кровли из металлочерепицы используются саморезы и металлические уголки обычные.Крепление производится по верхней волне листа.

Это далеко не все варианты конструкции, которые можно использовать для предотвращения скатывания снега с крыши. Металлочерепица отлично сочетается со многими моделями и разновидностями этих элементов, поэтому проблем с выбором и фиксацией точно не возникнет.

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон — задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, имеющим должный опыт в данной сфере.Но это вовсе не означает, что это невозможно сделать самостоятельно, особенно если использовать пошаговые инструкции для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне может пройти без проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина этого окна должна быть на 80-120 мм меньше существующего проема между порогами. В тех случаях, когда шаг стропил очень мал, возможна установка двух небольших окон в смежных нишах.

Монтаж окна производится после того, как кровельный «пирог» будет полностью изготовлен, далее нужно установить монтажную планку, для которой я использую те же доски, что и для системы соло. Затем производят установку каркаса и монтируемую створку. Очень важно позаботиться о качественной гидроизоляции, чтобы впоследствии окно не стало источником проникновения осадка в дом.

Конечно, придется внести некоторые изменения в процесс установки обрешетки под металлочерепицу, а также уделить особое внимание вопросу монтажа металлочерепицы конька, если планируется мансардное окно.Но все эти сложности с лихвой оправдываются отличным результатом, который в итоге ждет владельцев.

Монтаж металлочерепицы: видео-инструкция для начинающих

Тем, кто никогда не занимался такими работами, будет крайне полезно посмотреть видео, как закрепить металлочерепицу на крыше. Наглядная демонстрация, а также рекомендации специалистов позволят не допустить ошибок, а самостоятельно сделать красивую и надежную крышу, которую исправят долгие годы.

Производство металлочерепицы требует определенного подхода ко всем этапам технологической цепочки. В этом случае оборудование, работающее в автоматическом режиме, дает возможность производить кровельный материал высокого качества. Чтобы понять, как проходит сам производственный процесс, мы разместили этот материал. Надеемся, что он поможет вам разобраться в основных тонкостях процесса производства металлочерепицы.

Основа технологии производства металлочерепицы достигла ряда традиций и особо не меняется.С момента появления металлочерепицы ее производители довели производственный процесс до совершенства. Следовательно, оборудование и этапы производства на всех заводах очень похожи. Единственное, что приобретает постоянные изменения, — это этап нанесения верхнего защитного слоя. Когда это было краской, то сегодня полимерные слои.

Изготовление металлочерепицы

Необходимо отметить, что главное в основе качества конечного продукта — это оригинальное сырье.

Сырье

Сырьем для производства металлочерепицы выступает холоднокатаный горячекатаный стальной лист толщиной 0.От 35 до 0,7 мм. Если принять этот параметр за критерий классификации, то стандарт 0,45-0,5 мм считается стандартом при изготовлении кровельных профилей.

Все сырье для производства металлочерепицы производится только на металлургических комбинатах по довольно сложной технологии с использованием дорогостоящего оборудования.

Для получения стального листа сначала на прокатном стане прокатывается необходимая толщина, затем на него наносится цинкование по технологии горячего цинкования.В конце каждого цикла на готовый оцинкованный стальной лист наносится полимерное покрытие, которое является дополнительной защитой от коррозии и вредного воздействия окружающей среды. Бывают тонкие металлочерепицы с толщиной листа 0,35-0,45 мм. При уменьшении толщины металл становится менее прочным. С ним необходимо осторожно обращаться при транспортировке, установке и во время эксплуатации. Тонкая сталь, как правило, китайского производства.

Толстого можно считать металлочерепицей с толщиной металла от 0.50 мм. Такие листы сложнее поддаются штамповке, что может негативно сказаться на точности соблюдения параметров профиля. Если вы берете толстую металлочерепицу для использования в условиях повышенной нагрузки, лучше покупать материалы проверенных марок, фабрики, где обеспечен качественный контроль качества.

Сырье для металлочерепицы также может различаться по типу защитного металла. Помимо горячего цинкования (в диапазоне 95-275 г / м2) многие производители сегодня вводят новые антикоррозионные покрытия: цинк-алюминиевый, алюминиевый, алюминиевый, ироноцировый и др.

Оборудование для производства металлочерепицы

Технология производства металлочерепицы не отличается особой сложностью и состоит из нескольких технологических операций, требующих определенной точности изготовления: прокатки гофрированного профиля, штамповки и резки листов заданного размера.


При изготовлении металлочерепицы на прокатном оборудовании необходимо строгое соблюдение технологии. Процесс гибки и штамповки следует проводить с точным соблюдением геометрии профиля.Что касается технологии производства этого материала, то все начинается с установки металлопроката на линии безостер. Затем лента подается в прокатный стан, где на небольшой скорости она должна подниматься до ножниц. Затем оператор на пульте дистанционного управления устанавливает необходимое количество листов и определяет длину каждого листа металлочерепицы, чтобы настроить автоматическую работу линии.

Если рассматривать процесс в общем виде, то можно выделить следующую технологическую цепочку:

  • Сдам лист стальной оцинкованный.
  • Passion — применение первичной защиты.
  • Нанесение полимерного слоя.
  • Профилирование.
  • Нарезка по размеру и упаковка.

Последовательность этапов зависит от оборудования, используемого в производстве, поэтому она может меняться. Но результат остается прежним.

Единственное, что будет отличаться — это цветовая отделка листа. В связи с этим виды металлочерепицы имеют довольно широкий ассортимент, способный угодить каждому, не отпуская потребителей.

Производственный процесс начинается с установки на оборудование стальной оцинкованной полосы, которая называется отводом. Это барабан, постепенно разматывающий валок и подающий сырье на прокатный стан.

На прокатном стане сырье получают первоначальной продольной волнообразной формы с определенной высотой гребня и шириной между волнами. В автоматическом режиме эти параметры задаются оператором. Затем полуфабрикат поступает на следующий этап, где производится штамповка, и лист приобретает окончательный вид.


Видео: «Как изготавливают металлочерепицу. Производство металлочерепицы

».

Видео о производстве металлочерепицы. В этом видео подробно и в отличном качестве показана производственная линия по производству металлочерепицы, а также подробно показано производство самой металлочерепицы.

металлочерепица и мягкая кровля. Виды мягкой кровли

На современном строительном рынке представлен очень широкий ассортимент кровельных материалов. Без преувеличения, самые популярные из них — это металлическая и битумная черепица, так как оба материала имеют эстетичный вид и длительный срок службы.

Поэтому при строительстве дома или проведении ремонтных работ на крыше у многих владельцев частных домов возникает вопрос — мягкая кровля или: что лучше и как выбрать лучший материал? Следует отметить, что с выбором материала для кровли необходимо определиться на этапе проектирования стропильной системы, так как конструкции должны быть рассчитаны на определенный вес кровли и основания под нее, а эти параметры могут варьироваться. существенно.

Основными отличиями битумной черепицы от металлочерепицы являются свойства материалов изготовления

Прежде чем перейти к рассмотрению критериев выбора материала, неплохо было бы ознакомиться с информацией о его конструктивном строении, так как многие аспекты его эксплуатации также во многом зависят от этого фактора.

Конструкция металлочерепицы

Металлочерепица — это профилированные металлические листы с продольными и поперечными рельефными полосами, которые в сочетании имитируют рисунок натуральной керамической плитки.


Готовые полотна из этого материала имеют довольно сложную структуру, состоящую из нескольких слоев, которые помогают защитить металл и придают рубероиду эстетичность.

Как видно из названия, основой для изготовления такого рубероида является металл, чаще всего стальной лист, который может иметь толщину от 0.От 4 до 0,7 мм.

Первый слой, который наносится на сталь, — это цинковое покрытие. Защищает поверхность основания от агрессивного воздействия внешней среды. Цинкование осуществляется с двух сторон листа.

Далее идет пассивирующий слой, который также наносится на металлический лист с обеих сторон. Такое покрытие представляет собой пленку микроскопической толщины, которая также защищает металл.

Последний верхний слой выполняет две функции — защитную и декоративную.Он может иметь разные цвета и состоять из разных полимерных материалов — таких как пластизол, пурал, полиэстер и другие полимерные соединения.

Покрытые такой многослойной защитой металлические листы приобретают законченный «плиточный» вид после прохождения специальной линии, в которой специальная машина является основным звеном, придающим металлу определенный рельефный рисунок.

Битумная черепица — конструкционная структура

Гибкая черепица также состоит из нескольких слоев, но кардинально отличается от металлической черепицы своей структурой и материалами, из которых изготовлена ​​черепица.

Он состоит из узких листов, обычно длиной 1 метр и шириной от 300 до 500 мм. По одному краю полотен вырезается контурный правильный или неправильный узор в виде различных геометрических фигур, а другая сторона листа идеально ровная. После того, как отдельные элементы мягкой кровли уложены на обшивку стропильной системы, при их совмещении на поверхности кровли образуется единый лист, который отлично защищает кровлю от разного рода атмосферных воздействий и придает ей устойчивость. эстетически привлекательный внешний вид.


Гибкая черепица изготавливается на основе стекловолокна или полиэстера — базовый слой располагается посередине структуры материала.

Основание с двух сторон покрыто высококачественным модифицированным битумом. Битум является прекрасным гидроизоляционным средством и придает гибкости материалу, так как он достаточно эластичен.

Верхний цветной слой обычно состоит из гранулята из каменной крошки.

Самый нижний слой листа битумной черепицы представляет собой самоклеящуюся битумно-полимерную композицию, которая перед установкой материала на поверхность крыши временно защищается силиконизированной защитной пленкой.Перед нанесением покрытия на основу снимается защитная пленка.

Из этих описаний можно сделать вывод, что оба вида кровли так или иначе имитируют натуральную черепицу и, благодаря своей многослойности, являются надежным влагостойким материалом. Основное отличие внешнего вида покрытий заключается в том, что металлочерепица имеет ярко выраженный рельефный рисунок, а битумная черепица образует практически ровную поверхность крыши.

Критерии, влияющие на выбор кровельного материала

Критерии оценки включают следующие факторы, напрямую влияющие на выбор кровли:

  • Стоимость материала — один из определяющих критериев при выборе кровельного покрытия, так как хороший хозяин всегда стремится сэкономить деньги, выделенные на строительство.Сюда же входят затраты на установку покрытия на стропильную систему.
  • Эстетическая сторона будущей кровли.
  • Сложность монтажа кровельного покрытия на стропильную конструкцию. Этот фактор особенно важен, если работы планируется проводить самостоятельно.
  • Необходимо учитывать конструкцию основания (обрешетки) под покрытие и вес материала, так как от этого фактора будут зависеть параметры основных частей стропильной системы.
  • Продолжительность эксплуатации покрытия в определенных климатических условиях. Он учитывает зимние и летние температуры и их разницу, силу ветра, снегопад и частоту осадков в конкретном регионе.
  • Экологическая безопасность покрытия.
  • Тепло- и звукоизоляционные качества возведенной кровли.

Именно этим критериям необходимо дать наиболее объективную оценку перед выбором того или иного рубероида.

Стоимость материалов

Цена на кровлю чаще всего является первым параметром, на который обращает внимание домовладелец, особенно если средства на строительство ограничены.

Металлочерепица, казалось бы, имеет более доступную цену по сравнению с мягкой кровлей. Однако при установке есть некоторые нюансы, которые иногда говорят о том, что он становится более экономичным материалом, так как дает минимальное количество отходов. Кроме того, вам не нужно приобретать различные комплектующие для мягкой кровли, а при установке металлочерепицы вам потребуются элементы для отделки ендов, конька, а также периметра вокруг дымохода и вентиляционных труб.Определив необходимое количество металлочерепицы, необходимо добавить в нее не менее 15% от общего количества материала.


Если стропильную систему вальмовой или шатровой кровли планируется покрыть металлочерепицей, то количество закупаемого материала придется увеличить на 30 ÷ 35%, так как при распиловке неминуемо останется большое количество отходов.

Поэтому при выборе покрытия, чтобы сравнить экономический аспект, необходимо изучить технологию монтажа обоих материалов, а затем составить перечень и рассчитать стоимость всех вспомогательных элементов.Только после этого можно будет сделать вывод, какой вариант будет более выгодным по стоимости.

Что нужно знать о металлической кровле?

Информацию о стоимости этой кровли, а также о том, на что нужно обращать особое внимание, с кратким обзором производителей, представляющих свою продукцию на российском рынке, можно получить из специальной публикации нашего портала.

Какая средняя цена битумной черепицы различных производителей указана в таблице ниже, в которой представлены наиболее популярные модельные ряды этого материала:

Название модели Рисунок Краткая информация о компании-производителе Ориентировочный уровень цен на черепицу (за квадратный метр)
CertainTeed (США)
«CertainTeed -20» Гибкая битумная черепица американской компании CertainTeed очень популярна не только в США, но и в других странах мира.
Данная продукция появилась на российском рынке совсем недавно, но многие потребители уже убедились в многочисленных преимуществах кровли и высоких эксплуатационных характеристиках.
Материал отличается точностью размеров, широким выбором цветов и модельным рядом конфигураций рисунка, а также широким диапазоном цен. Плитка
при правильном укладке отлично защитит конструкцию от проникновения влаги и других внешних воздействий. Очень важно, что в процессе эксплуатации кровля из этого материала не требует постоянного ухода.
В России продукцию компании представляет ее официальный партнер «РиОК-С».
от 400 до 2100 рублей
«ЗЕМЛЯ»
«НЕЗАВИСИМЫЙ»
«ГОРНЫЙ СЛАНЕЦ»
«ПРЕЗИДЕНТСКИЙ»
«ШЕЙК»
«ВАЗОННЫЙ ДОМ»
«LANDMARK TL»
«PRESIDENTi SHAKE TL»
«ГРАНД УСАДЬБА»
«Шинглас» («Технониколь», Россия)
«Кадриль» («Соната») Гибкая черепица Shinglas изготавливается из стекловолокна, пропитанного улучшенным битумным составом и защищенного базальтовым слоем.
Продукция завода «Технониколь» — ведущего российского производителя изоляционных и кровельных покрытий. Все материалы этой компании производятся на высокотехнологичном инновационном оборудовании на уровне европейских стандартов, поэтому ТехноНИКОЛЬ имеет международный сертификат качества на свою продукцию.
С учетом российских климатических условий разработчики материалов предусмотрели возможность эксплуатации битумной черепицы в диапазоне температур от -70 до +90 градусов.
Продукция российского производителя пользуется повышенным спросом благодаря высоким техническим характеристикам и длительному сроку службы, а также эстетическим характеристикам при доступной цене.
от 320 до 370 руб.
«Твист» («Трио»)
Фламенко (трио)
«Тегола» (Италия)
«Альпин» Итальянская компания «Тегола» заняла прочные позиции на европейском рынке.
Российская компания Tegola Roofing Products работает с 2004 года и строго придерживается строгих правил и технологий, разработанных специалистами центральной компании.
Каждая из модельных линеек черепицы этого производителя имеет от трех до шести цветов, что позволяет выбрать желаемый цвет и конфигурацию листов, складываясь в правильный или на первый взгляд хаотичный узор.
от 440 до 500 руб.
«Аляска»
«Антик»
«Классик»
«Северный»
«Руфлекс» (Финляндия — Россия)
«Эстен» Ruflex — российско-финская компания по производству гибкой черепицы, работающая с 2003 года.
Права на этот бренд принадлежат российской компании, а продукция производится на заводе в Финляндии и проходит строгий контроль, соответствующий европейским стандартам.
Самыми популярными в модельном ряду этой компании являются плитки «Эстен», «Брисс» и «Рево», которые представлены на рынке в широкой цветовой гамме.
Черепица устойчива к высоким и низким температурам, обладает хорошей гибкостью и прочностью, поэтому ее можно использовать для покрытия крыш в любых регионах России.
от 420 до 580 руб.
«Брисс»
«Рево»
«Икопал» (Финляндия)
«Plano Natur» (шестигранник) Финская компания Icopal производит мягкую кровлю высочайшего качества, которая позволяет создавать прочное, надежное и эстетичное кровельное покрытие.
Компания Icopal была основана 150 лет назад и известна в мире как разработчик инновационных технологий в области кровли.
Благодаря современным разработкам черепица от этого производителя отличается высоким качеством и надежностью.
36 предприятий компании расположены по всему миру, в том числе в России.
от 400 до 440 руб.
«Plano Tema» (шестигранник)
Claro Antique (прямоугольник)
«Катепал» (Финляндия)
«Катрилли» Другой финский производитель мягкой черепицы — Katepal, который производит кровельные материалы на основе стекловолокна и SBS, пропитанные модифицированным битумом и имеющие базальтовое покрытие.
Материал отвечает всем требованиям качества и экологичности, и специалисты компании постоянно совершенствуют комплектующие, используемые для его изготовления.
Самыми популярными линиями материалов от этого производителя являются «KL» и «Foxy», которые имеют правильные геометрические формы и естественные естественные цвета.
Эти качества покрытия идеально подходят для классических решений внешней отделки фасадов. Крыши, покрытые мягкой черепицей с рисунком правильной формы, выглядят строго и аккуратно.
около 470 руб.
«Фокси»
«Iko Sales International» (Канада — Бельгия)
«Марафон 25 / AR» Iko Sales International, совместная канадско-бельгийская компания, имеет более чем 65-летний опыт работы на рынке.
Изготавливает мягкую кровлю «Ико» на стекловолоконной основе, пропитанной битумом, с внешним покрытием из гранулята из натурального камня.
Компания имеет 14 заводов по производству различных видов кровельных покрытий, расположенных в странах Европы, США и Канаде.
Материал обладает высокими техническими характеристиками, а благодаря гранулированному покрытию плитка обладает высокой устойчивостью к ультрафиолетовому излучению, а также эстетической привлекательностью. Кровля
Soft изготавливается по специальной технологии, позволяющей надолго сохранить первоначальный цвет, что также является привлекательным фактором для покупателей.
от 500 до 1500 рублей
«Armourshake»
Стоимость монтажа покрытия

При оценке стоимости покрытия важным моментом является оплата монтажа материала на стропильную систему.Сразу стоит отметить, что установка металлочерепицы обойдется значительно дешевле мягкой кровли.

Однако, если выбрана сложная конструкция стропильной системы, с асимметричными пандусами, слуховыми окнами и другими элементами, которые соединяются с основной конструкцией, то работа с металлочерепицей также будет стоить недешево. Особо сложными участками будут места прохождения труб — они требуют очень тщательной герметизации.


Монтаж мягкой кровли занимает больше времени, так как требует более внимательного подхода, поэтому цена на них выше, в отличие от настила из металлочерепицы.

Кроме того, в самом устройстве мягкой кровли есть несколько важных нюансов, которые усложняют работу, а также увеличивают стоимость работ.

Укладка мягкой битумной черепицы имеет множество нюансов

Прежде чем взять на себя смелость самостоятельно покрыть крышу битумной черепицей, следует подробно ознакомиться с массой нюансов, сопровождающих этот процесс. Как готовится основание для мягкой кровли, и как оно выполняется — обо всем этом подробно рассказывается в специальной публикации нашего портала.

Цена на монтажные работы по перекрытию из обоих материалов может существенно различаться в зависимости от региона строительства, а также от сложности конструкции стропильной системы.

Внешний вид кровли

Второй критерий, на который обязательно обращают внимание, — это внешний вид покрытия, так как он напрямую влияет на дизайн всего экстерьера дома.

Оба рассмотренных кровельных покрытия выглядят достаточно респектабельно, однако не каждое из них подойдет к тому или иному стилевому решению, выдерживать которое призвано здание.


  • Металлочерепица может иметь различный рельефный рисунок, а некоторые из них идеально повторяют форму натуральной керамической плитки. Есть разновидности этой кровли, которые, как и мягкая кровля, имеют внешнее декоративное покрытие гранулятом, а после укладки на кровлю такую ​​металлочерепицу практически невозможно отличить от натурального керамического материала. Однако следует учитывать, что такие коллекции имеют гораздо более высокую цену, чем металлочерепица с обычным полимерным покрытием.

Листы, покрытые гранулятом, выглядят солиднее и солиднее, так как не имеют глянцевого или даже матового блеска, который мог бы придать кровельной поверхности некоторую визуальную «легкомысленность».

  • Мягкая плитка, как было сказано выше, имеет множество режущих кромок, поэтому при объединении ее листов в одно покрытие каждая из моделей создает свой неповторимый узор.

Если выбраны листы с обрезкой правильной геометрической формы, то крыша будет оформлена в строгом стиле.

При выборе романтического дизайна используются листы, которые, на первый взгляд, имеют хаотичное расположение вырезанных элементов, но при сборке получается интересное «сказочное» решение кровли.

мягкая кровля

К преимуществам мягкой битумной кровли по сравнению с металлочерепицей можно отнести скрытый крепеж материала. На крыше, покрытой такой черепицей, невозможно заметить крепеж, так как каждый из верхних листов перекрывает нижний, где они могут располагаться.Кроме того, качественный материал имеет эффективный клеевой слой, который часто дает возможность полностью отказаться от других крепежных деталей.


Полотна металлочерепицы крепятся к обрешетке саморезами с большими заглушками. Правда, следует отметить, что обычно такой крепеж выглядит не совсем небрежно, так как выпускается разного цвета, соответствующего оттенку выбранного кровельного покрытия.

И металлическая, и битумная черепица отличается от многих других покрытий богатством цветов, которое насчитывает более сотни различных оттенков.

Обрешетка под кровлю, особенности монтажа покрытия

В технологии монтажа этих двух материалов есть кардинальные различия, начиная от основания под ними и заканчивая элементами крепления. Итак, под металлическую битумную черепицу устанавливают обрешетку из бруса (доски), устанавливают с шагом 350 ÷ 400 мм, так как металлические листы достаточно большие и прочные, и такого основания будет вполне достаточно.

Насколько сложно установить металлочерепицу?

Большой размер листов и ярко выраженный рельеф значительно упрощают укладку такого покрытия — при совмещении рисунка плитки сводится к минимуму риск совершить серьезную ошибку.- читайте в специальной публикации нашего портала.


Для настила из битумной черепицы разреженной обрешетки будет недостаточно, так как материал более гибкий и требует прочной жесткой основы. Поэтому поверх стропил и контробрешеток обрешетки крепят листы фанеры или OSB толщиной 10 ÷ 15 мм, что создаст надежную основу для укладки мягкой кровли. В этом случае, конечно, придется учитывать, что покупка и установка материала для прочной обрешетки потребует дополнительных, довольно немалых затрат.

Итак, каков вывод по этому критерию

Основание под мягкую плитку сложнее в установке, а работы над ним потребуют больше времени и расходных материалов.

Работы по устройству обрешетки под металлочерепицу на этом этапе более экономичны, просты и выполняются намного быстрее, чем устройство.

Про процесс крепления самого рубероида к подготовленному основанию можно сказать, что резка и крепление мягкой кровли намного проще, чем подгонка металлических листов.

Для гибкой черепицы не требуется приобретение дополнительных фасонных деталей, которые используются при монтаже металла, с помощью которых формируются внутренние и внешние углы конструкции, а также элемент конька.

Монтажные работы на настил из битумного покрытия займут гораздо больше времени, но их можно проводить в одиночку, чего нельзя сделать с металлочерепицей — подъем, укладка и крепление металлических листов станут очень трудоемкими операциями.


Для поднятия битумной черепицы на высоту не требуется дополнительных приспособлений, а чтобы подавать наверх громоздкие металлические листы, не деформируя их, от земли на крышу сооружаются специальные направляющие из деревянного бруса или доски, по которым материал вывозится к месту установки. Для выполнения этих работ требуются две-три пары рабочих рук. И при этом требуются особые меры предосторожности — острые края листов ничего не стоят, чтобы нанести серьезную травму.

Если выбрать покрытие на обычное без дополнительных перегибов и поворотов, установить металлочерепицу на его откосах будет довольно просто, так как не придется измерять и делать надрезы по диагонали листа. Если стропильная система имеет сложные формы или возводится вальмовая или вальмовая конструкция, то проще будет использовать битумную черепицу практически безотходную.

Вес и размеры кровли

Эти критерии особенно важно учитывать, если вы планируете выполнять работы самостоятельно или с одним или двумя помощниками, поскольку материал придется поднять на высоту и уложить на подготовленное основание.

  • Например, листы металлочерепицы довольно большие, поэтому поднимать и укладывать в одиночку будет довольно сложно (скорее всего — даже невозможно). Так, длина черепичного листа варьируется от 500 до 7500 мм, но обычно, чтобы полностью перекрыть ширину ската крыши, достаточно длины 4500 мм, поэтому этот параметр часто считается стандартным. Ширина листов может варьироваться от 1000 до 1200 мм, поэтому с учетом этих размеров следует заранее предусмотреть наиболее удобные способы подъема, укладки и крепления кровли.Несмотря на большие габариты, вес 1 кв. металлочерепицы составляет около 5 кг, а это значит, что лист, имеющий размер 4500 × 1190 = 5,4 кв. м., будет весить 27 кг. С одной стороны, не сильно, но с учетом режущих кромок руки, предотвращающих деформацию (загибы, складки), особенно в условиях возможного ветрового воздействия, получается довольно сложная операция.
  • Справиться с битумной черепицей намного проще, так как ее листы имеют длину 1000 мм и ширину всего 317 ÷ 337 мм, поэтому с учетом этого параметра поднять ее на высоту кровли не составит труда.Удельный вес мягкой кровли даже немного выше, чем у металлочерепицы, и составляет от 8 до 12 кг / кв. М, но удобство ее транспортировки заключается в том, что поднимать ее совсем не обязательно. сразу большое количество материала на крышу. Его вполне можно обслуживать частями, в отличие от целого листа металлочерепицы.

Вес любого покрытия учитывается не только из-за решения задач подъема на высоту и установки, но и из расчета нагрузки на стропильную систему.

Нанесение покрытий
Минимальный уклон для обоих покрытий — 12 ÷ 14 °

Оба кровельных материала используются для покрытия крыш с минимальным углом наклона 12-14 градусов. Верхний предел не указан.

  • Битумную черепицу можно назвать универсальным материалом, так как ее можно применять для любых, даже самых сложных кровельных конструкций и не только для них.

Благодаря своей универсальности может использоваться для купольных, полукруглых и других типов крыш с различными выступами, встроенных балконов, обычных или слуховых окон и других архитектурных деталей.


Также отлично подходит для облицовки необычных форм, так как ее легко закрепить на стенах любой формы. В этом случае материал не только поможет создать оригинальный, полностью эксклюзивный внешний вид фасада здания, но и сделает стены гидроизолирующими. Кроме того, мягкая черепица сама по себе обладает тепло- и звукоизоляционными качествами, чего нельзя сказать о металлочерепице. Битумной черепицей можно оформить любые изгибы и изломы кровли, поэтому вам не придется дополнительно приобретать водостоки для впадин или коньковых элементов.


  • Металлическая черепица — прочный кровельный материал, который затрудняет проектирование крыш сложной конфигурации. Больше всего подходит для стропильных систем с прямоугольными или квадратными пандусами.

Применяется и для вальмовых крыш, но при этом получается слишком много отходов, а значит, необходимо будет закупить материала на 30 ÷ 35% больше площади поверхности скатов, что приведет к неоправданные затраты.


Кроме того, каждая стыковка плоскостей твердой поверхности требует установки дополнительных элементов, что, как правило, имеет довольно высокую цену.Иногда при особо сложных конфигурациях кровли стоимость дополнительных элементов профиля сопоставима со стоимостью самого рубероида.

Также нужно знать, что при распилах происходит нарушение защитного покрытия листов, что значительно сокращает срок его эксплуатации. Поэтому рекомендуется сразу все порезы покрыть антикоррозийной краской, а это тоже лишние траты.

Звукоизоляционные качества материалов

Еще одно качество, которое очень важно для многих домовладельцев, — защита от внешнего шума.

металлочерепица

  • Звукоизоляция металлочерепицы практически полностью отсутствует, поэтому если ее выбрали для покрытия кровли, и нет желания слушать шум града и дождя, то на изоляционный материал придется потратиться, даже если Чердак планировалось сделать холодным.

Обычно в качестве утеплителя для металлических крыш используется минеральная вата толщиной не менее 100 ÷ 150 мм, которая отлично поглощает звуки и создает тишину в помещениях дома.

  • Гибкая черепица вместе с основанием, на котором они крепятся, создают отличную звукоизоляцию, так как при падении капель на такую ​​крышу не возникает звукового резонанса. По этой причине, если на чердаке не планируется устраивать теплую гостиную, крыша с мягкой кровлей может обойтись без изоляционного материала. Однако в большинстве случаев домовладельцы стремятся утеплить откосы — теплоизоляция всего дома от этого только выиграет.

Из вышесказанного можно сделать вывод: если вы хотите сохранить тишину в доме при любых погодных условиях, и при этом не переплачивать за утеплитель, рекомендуется выбирать мягкую кровлю.Если в проект кровли входит «пирог» теплоизоляции, то можно выбрать как тот, так и другой материал.

Срок эксплуатации кровли

Продолжительность эксплуатации любого кровельного материала зависит от его качества, технологии производства и правильности монтажа.

  • Критерий прочности металлочерепицы зависит от толщины защитных слоев, как внешних — полимерных, так и внутренних цинковых, а также от типа внешнего покрытия.Подробную информацию о технических характеристиках этого материала можно найти в рекомендованной выше статье.

Срок службы металлочерепицы оценивается ее производителями и чаще всего составляет от 25 до 50 лет. Если производитель сам устанавливает непродолжительный гарантированный срок эксплуатации рубероида, то от покупки такого изделия лучше всего отказаться. Кроме того, необходимо помнить, что на рынке присутствует очень большое количество низкосортного контрафактного материала, который маскируется под бренды известных компаний, производящих металлические покрытия.

  • Битумную черепицу подделывают реже, так как сложно воспроизвести все технологические процессы ее производства. Его функциональный потенциал составляет 30 ÷ 50 лет и более и зависит от качества материалов, используемых для изготовления, толщины основы и защитного покрытия. Важную роль для долговечности мягкой черепицы играют характеристики битума, который сохраняет свою гибкость и служит надежным гидроизоляционным слоем.

Обобщая сказанное…

В заключение, основываясь на приведенной выше информации, стоит подвести итоги, сравнив два кровельных покрытия. Эти выводы, сделанные по каждому из критериев, помогут разобраться, какой из материалов больше подходит для той или иной конструкции.

  • Рубероид изготавливается на разной основе — это металл и стекловолокно, поэтому один из них состоит из жестких листов, другой — из гибких.
  • Металлочерепица имеет рельефную, а битумную черепицу — ровную поверхность.
  • Стоимость металлического покрытия ниже мягкой кровли, но с учетом нюансов расхода общая стоимость материалов вполне может быть равной.
  • Монтаж кровельных работ на настил из металлочерепицы обойдется дешевле, чем устройство мягкой кровли. Однако этот фактор будет напрямую зависеть от конструктивных особенностей кровли.
  • Поскольку каждый дом оформлен в определенном стиле, выбор дизайна, в который можно включить цвет, рельеф и особенности декоративного покрытия, остается «на совести» хозяина дома или дизайнера, которому доверили рисунок. вверх по проекту.
  • Установить любое из покрытий на обычную двускатную крышу не составит труда. При выборе сложных стропильных систем больше подходит мягкий рубероид.
  • Для металлочерепицы в качестве основы достаточно разреженной обшивки из доски. Для битумного варианта требуется только жесткое твердое основание.
  • Если взять удельный вес на 1 м², то можно сделать вывод, что мягкая черепица весит больше, чем металлический лист. Но из-за больших габаритов последний сложнее доставить к месту работы и забраться на крышу.
  • Металлочерепица не изолирует от шума помещения под крышей, поэтому потребует установки дополнительных звукоизоляционных материалов. В отличие от него мягкая кровля в сочетании с основанием — отличный звукоизолятор.
  • Срок службы обоих покрытий примерно одинаков, но зависит от оригинальности продукта, качества выбранного материала и строгого соблюдения технологических правил монтажа.

Теперь, сопоставив все «за» и «против», можно будет составить предварительный проект с размерами кровли и определить, какие дополнительные элементы потребуются для монтажа кровельного материала.После этого со списком всего, что вам нужно, вы можете пойти в хозяйственный магазин или на сайт в Интернете за информацией об уровне цен. И только после предварительного просчета всего «бухгалтерии» будет разумным сделать окончательный выбор в пользу того или иного покрытия.

В конце статьи — небольшой видеоролик, сравнивающий свойства металлической и мягкой битумной черепицы

.

Видео: что выбрать — металлочерепица или мягкое битумное покрытие?

Мягкая кровля (битумная черепица) и металлочерепица — это примерно равноценные кровельные материалы, сочетающие надежность, долговечность и эстетичный вид.Поэтому, когда рядовой девелопер сталкивается с проблемой выбора одного из этих материалов, он, как правило, теряется.

А пока вам просто нужно сравнить некоторые характеристики этих двух материалов и определить, какие из них более предпочтительны в конкретном случае строительства. А теперь давайте ответим, что лучше: мягкая кровля или металлочерепица.

Начнем с самого простого — понимания того, из чего сделаны и как выглядят сравниваемые материалы.

Металлочерепица — это профилированные листы с продольным и поперечным рифлением, имитирующие форму и рисунок керамической плитки. Получается очень похоже. Издалека не скажешь, что это не штучная плитка, а металлические модули.

Структура металлочерепицы сложная, в разрезе состоит из нескольких слоев. В основании — тонкий лист стали 0,4-0,7 мм, покрытый цинком с двух сторон, толщиной не менее 18-20 мкм. Далее опять же с двух сторон наносятся пассивирующие слои и грунтовка.В завершение нижняя сторона модуля окрашивается защитной краской, а верхняя сторона покрывается полимером — полиэфиром, пуралем, пластизолом и т. Д.

Битумная черепица — это другой вид материала, это узкие ленты (битумная черепица) с вырезами в виде прямоугольников, ромбов, лепестков и т. Д. Эти детали, устанавливаемые на крышу, составляют основу уникального рисунка, присущего определенному типу. продукта.

Гибкая черепица также имеет многослойную структуру на основе стекловолокна, «завернутую» в оболочку из модифицированного или окисленного битума.На лицевом слое — каменная крошка-гранулят, на нижнем — битумно-полимерный клей, позволяющий склеивать черепицу без использования мастики.

Таким образом, оба этих материала претендуют на сходство с натуральной плиткой, имеют многослойную сложную структуру, обеспечивающую долговечность и надежность.

Пора начать сравнение, ориентируясь по наиболее значимым характеристикам.

Критерий №1 — габариты и масса

Если посмотреть на металлочерепицу, сразу становится понятно, что в одиночку монтировать ее сложно.Листы материала довольно большие: длина — 0,5-7,5 м (обычно до 4,5 м), ширина — 1,12-1,19 м. Соответственно, могут возникнуть сложности с их подъемом на высоту и креплением к стропилам. Поэтому производители обычно не выпускают модули длиннее 4,5 м.

С битумной битумной черепицей таких проблем не возникает, так как материал выпускается в виде малогабаритной битумной черепицы. Стандартные: длина — 1000 мм, ширина — 337 мм. Поднять черепицу на высоту и провести монтажные работы несложно, даже если бригада состоит всего из одного человека.

Что касается общего веса на крыше, то здесь легче, несмотря на размер листов, оказывается металлочерепица. Вес 1м2 кровли из нее составляет около 5 кг, из мягкой черепицы — около 8-12 кг.

Выход: Модули металлочерепицы крупнее битумной черепицы, но в итоге металлочерепица меньше весит и дает небольшую нагрузку на стропила.

Критерий № 2 — область применения

Оба материала используются на скатных крышах с минимальным углом наклона около 12-14 °.К тому же мягкая плитка поистине универсальна. Подходит для крыш любой, даже самой сложной формы — с куполами и башенками. Битумная черепица имеет очень малый вес и размер, поэтому легко покрывает поверхности с перегибами и изгибами. В дуплах и углах достаточно согнуть черепицу, чтобы она приняла нужную форму. При такой установке получается очень мало отходов, как правило, не более 3-4%.

К металлочерепице подходят другой подход, как правило, ее кладут только на самые простые кровли, с прямыми скатами.Если форма крыши имеет много изгибов и деталей, то это может стать настоящей головной болью для застройщика. Во-первых, впереди много обрезки, в некоторых случаях до 30% материала может быть в остатке. Во-вторых, бесконечная резка увеличит стоимость кровли, но, естественно, снизит ее качество из-за образования открытых краев, которые нужно будет закрасить, чтобы избежать коррозии.

Выход: Мягкая черепица более универсальна и позволяет покрыть кровлю любой формы, сложности и конфигурации с минимальным количеством отходов.

Критерий №3 — тип основания

Металлочерепица традиционно монтируется на решетчатую обрешетку из досок или балок. Шаг обрешетки выбирается в соответствии с длиной волны модуля — как правило, он составляет 350-400 мм.

Для устройства битумной черепицы потребуется более сложная обрешетка — сплошная, состоящая, как правило, из двух слоев. Первый слой — разреженный, как и в случае с металлочерепицей, второй слой — сплошной настил из фанеры, OSB или досок.

Выход: Обрешетка № для битумной черепицы — более сложная система и, соответственно, более дорогая, требующая более дорогих материалов. Выбор металлочерепицы наоборот поможет удешевить основание.


Критерий №4 — сложность установки

Монтаж металлочерепицы считается более простым, так как листы имеют большие размеры и позволяют в короткие сроки покрыть большие площади кровли. Более того, процесс установки не связан с большим количеством профессиональных секретов, поэтому мастера-самоучки часто решаются на эту работу самостоятельно, показывая отличные результаты.

Ситуация более сложная. Любая ошибка при установке сразу же сказывается на качестве, иногда приводя к полной потере работоспособности. Поэтому для монтажа мягкой черепицы рекомендуется обращаться к кровельщикам, имеющим квалификацию и опыт.

Если говорить о трудозатратах, то в среднем процесс покрытия кровли мягкой кровлей длится в 3 раза дольше, чем установка металлочерепицы. Хотя есть и обратная сторона медали. Для опытного кровельщика монтаж металлочерепицы может усложниться из-за «корявости», громоздкости листов.

Для их транспортировки на высоту к месту установки используются специальные деревянные опоры, по которым они поднимаются в вертикальном положении. Для этого процесса требуется как минимум два рабочих. Более удобна в этом плане битумная черепица, небольшие размеры которой позволяют одному кровельцу поднимать их на крышу и монтировать без использования транспортных средств.

Монтаж металлочерепицы, выполняемый только на простых скатных крышах, можно назвать безоговорочно легким.Различные перегибы усложняют этот процесс из-за многократной обрезки. В этом случае затраты на рабочую силу возрастают до максимальных пределов, часто превышая таковые для мягкой кровли.


Выход: на простых односкатных или двускатных крышах, при наличии бригады от 2х человек монтаж металлочерепицы проще. И наоборот, на сложных, гофрированных или многоскатных крышах или при установке с одним кровельщиком лучше выбирать мягкую черепицу, чтобы упростить работу.

Критерий 5 — звукоизоляционные свойства

Металлочерепица имеет существенный недостаток — «шум», который проявляется во время дождя и града.Для устранения этой проблемы под металлочерепицу укладывается теплоизоляционный слой (толщиной не менее 150-200 мм), который дополнительно играет роль звукоизоляции. Такие мероприятия особенно необходимы при обустройстве жилого чердака, если, конечно, звуки барабанной дроби от прыгающих капель дождя не укладываются в ваше представление о комфорте.

Битумная черепица абсолютно бесшумна, для нее не нужно укладывать специальные звукоизоляционные слои. Поэтому он отлично подходит для устройства любых крыш, в том числе тех, где утепление не предусмотрено конструктивно, например, на летних чердаках, беседках, гаражах и т. Д.

Выход: , если вам важна бесшумность кровли, но толстый слой утеплителя (который, несомненно, увеличивает стоимость конструкции) не укладывается в ваши планы, выбирайте битумную черепицу. Для теплой кровли, пирог которой содержит изоляционный слой, можно выбрать любой материал — в плане звукоизоляции он не сыграет значительной роли.

Критерий № 6 — Возможности проектирования

Оба материала отлично смотрятся на крыше.

Металлочерепица имитирует классическую керамическую плитку, поэтому выглядит очень естественно. Более того, существует большое количество профилей с разными размерами волн и геометрией. Некоторые из самых популярных профилей — Monterrey, Supermonterrey, Cascade, Joker.

Помимо разнообразия профилей, ассортимент металлочерепицы поражает количеством цветов. Их около 100 штук! Это значит, что металлическая крыша может иметь практически любой оттенок, который подходит к архитектурному ансамблю или вашим личным предпочтениям.


Мягкая кровля абсолютно не уступает по дизайнерским возможностям, благодаря чему могут быть реализованы практически любые архитектурные задумки. Внешний вид мягкой кровли, в первую очередь, зависит от формы среза битумной черепицы. Самые известные из них — ромбовидная, шестиугольная, прямоугольная, овальная, «бобровый хвост», «гонт» и др.

Что касается цветов, то здесь тоже огромное разнообразие. Есть как однотонный материал, лепестки которого окрашены в один цвет, так и многоцветный — с использованием множества цветов и оттенков (обязательно сочетающихся между собой).

Большой плюс внешнего вида мягкой кровли — скрытый крепеж. Битумная черепица крепится к основанию с помощью самоклеящегося нижнего слоя и небольших гвоздей, накладываемых на верхний ряд черепицы. Модули металлочерепицы фиксируются на обрешетке специальными саморезами, которые, несмотря на покраску крышек в тон кровли, остаются видимыми.


Выход: ассортимент обоих материалов огромен, как по форме, так и по цвету. Выбор того или иного продукта — дело личного вкуса.

Критерий № 8 — Долговечность

Срок службы рубероида зависит от его прочности. Для металлочерепицы этот фактор связан с типом полимерного покрытия. Чем ниже качество материала из полиэстера, тем выше качество материала из пурала. Износостойкость также напрямую зависит от содержания цинка, которое должно быть не менее 275 г / м2.

В среднем срок службы металлочерепицы оценивается производителями в пределах 20-50 лет.

Битумная кровля может служить 30-50 лет. Срок зависит от качества используемого битума (окисленный лучше модифицированного), типа основы, толщины защитного слоя.

Выход: срок службы обоих материалов примерно одинаков и при правильном монтаже и выборе качественного материала может достигать 50 лет.

Критерий №9 — стоимость

Мягкая черепица дороже металлочерепицы. В среднем, если считать только материалы, цена отличается на 1.5 раз. Но, помимо этого, под мягкой кровлей требуется укладка вагонки, а также сплошной обрешетки (желательно из фанеры ФСФ или OSB-3). Все это стоит дополнительных денег.

Кроме того, установка битумной плитки также обходится дороже с учетом необходимого времени и профессиональных навыков.

Выход: Металлочерепица — более бюджетный вариант, чем мягкая кровля.

В заключение, что лучше?

По некоторым параметрам больше подходит металлочерепица, а по другим — битумная кровля.Выбирать нужно после взвешивания и оценки важности каждого фактора для конкретного случая. Например, низкая звукоизоляция металлочерепицы может не сыграть роли на крыше сарая, хозблока или другого нежилого объекта. А на чердаке кровля наоборот станет весомым аргументом в пользу черепицы.

Предлагаем посмотреть видеосюжет, в котором рассказывается об основных особенностях и отличиях металлочерепицы от мягкой кровли — это поможет вам сделать окончательный и правильный выбор.

Отличные эксплуатационные свойства, красивый внешний вид, доступная цена — все это современный рубероид, мягкая кровля. Давайте рассмотрим самые популярные виды покрытий на рынке и узнаем, как выбрать хорошее и надежное покрытие.

Основным преимуществом мягкой кровли является ее способность «покрывать» скатные крыши любой сложности, даже конструкции с декоративными куполами и луковицами, с минимальными отходами. К тому же покрытие хорошо зарекомендовало себя в различных климатических условиях и может применяться в северных регионах.Но как выбрать мягкую крышу? Попробуем разобраться в проблеме.

Немного истории

Мягкая кровля — это следствие модификации таких материалов, как пергамин и рубероид. Именно эти известные покрытия битумного типа стали «прародителями» нового инновационного материала.

Производители усовершенствовали битумное связующее, а именно заменили картон на новую прочную и совершенно не гниющую основу. Поверхность для улучшения эксплуатационных характеристик стали покрывать броней.В 60-е годы европейская мягкая кровля стала отдельным высокопрочным кровельным материалом. В России он появился намного позже, в 90-е годы. Покрытие сразу завоевало популярность и широко применяется как в северо-западных, так и в южных регионах.

Конструкция мягкой кровли

Прежде чем приступить к выбору мягкой кровли, давайте разберемся, из какого материала. Внешне крышка представляет собой небольшой плоский лист с вырезами определенной формы по одному краю. В основе этого материала — полотно из тончайших стеклянных нитей, плотно спрессованных вяжущим составом в единое целое.

Важно: лучшая мягкая кровля изготавливается исключительно из листового стекла высокого качества.

Стеклянная основа с двух сторон пропитана битумом, который необходим для предотвращения попадания влаги и воды под рубероид. В этом случае используется только модифицированный битум, который производится с добавлением специальных добавок полимерного типа.

Лицевая часть кровли покрыта каменным гранулятом, чаще всего производители используют базальт.Гранулят нужен для двух целей. Первый — защитить мягкую кровлю от ультрафиолета. Второй — придать покрытию определенный цвет. Нижний слой представляет собой самоклеящуюся основу, которая крепится к обрешетке крыши.

Важно: при транспортировке мягкой кровли этот самоклеящийся слой следует накрыть пленкой, чтобы избежать повреждения входа и транспортировки покрытия или разгрузки.

Сравнительные характеристики мягкой кровли ведущих производителей

Какая мягкая кровля самая лучшая? Вопрос беспокоит всех потенциальных покупателей.Производители сегодня предлагают покрытия разных форм и цветов. Лидерами строительной отрасли являются три компании — американский бренд CertainTeed, итальянская компания TEGOLA и российский производитель Shinglas.

Производитель много лет работает на рынке мягкой кровли и последние 10 лет безоговорочно является лидером в этой области. Причины легко объяснимы — высочайшее качество и богатый ассортимент продукции.

Основные преимущества мягкой кровли CertainTeed

Покрытие обладает высочайшей прочностью — это лучшая мягкая кровля для дома, расположенного в зоне с частыми ураганами или сильными ветрами.

Безопасность. Покрытие относится к классу умеренно горючих материалов, не распространяющих огонь.

Высочайшая термическая стабильность. Мягкая кровля выдержит сильные морозы и нагрев до +110 градусов.

Наилучшее звукопоглощение.

Важно: американская черепица признана самой «тихой» кровлей на рынке. Его стоит выбрать тем, кто не хочет слышать шум дождя или града.

Минимальный допуск по размеру — 1.6 мм. Например, у других производителей этот показатель может достигать 6,4 мм.

Уникальный дизайн. Форма лепестка запатентована и принадлежит исключительно бренду. Каждый цветок окрашен в определенный оттенок, что создает уникальную цветопередачу.

Гибкая черепица Тегола

Кровля Тегола — лучшая на рынке мягкая черепица с медовым покрытием. Продукция концерна экономична по цене, безопасна в использовании и надежна. Стекловолокно, используемое при производстве черепицы, экологически чистое и чрезвычайно прочное.Вся технология производства держится в секрете и неизвестна публике. Именно благодаря такому подходу производителю удалось добиться более высоких прочностных показателей, чем у конкурентов.

Преимущества мягкой кровли Тегола

Устойчивость к резким перепадам температур.

Прочность. Битумный слой надежно защищен медным покрытием, нанесенным не только сверху, но и по бокам.

Плитка не теряет цвет даже после 10 лет эксплуатации.

Простота установки. Клеевой слой надежно крепится к основанию обрешетки и не требует использования дополнительного оборудования.

Красота. Внешне материал выглядит как полноценная натуральная медная кровля и может сбить с толку даже опытного профессионала. Он весит намного меньше, чем металлочерепица, и его намного проще установить.

Важно: с 2004 года концерн Тегола работает и в России. Открытие заводов по производству медной черепицы положительно сказалось на ценовой политике, и покрытие стало намного доступнее для российского покупателя.

Шинглас мягкая кровля (Shinglas)

Shinglas — это хорошая мягкая кровля надежного качества и разнообразной конструкции.

Основные преимущества покрытия

Устойчивость к температурным условиям.

Стойкость цвета благодаря использованию качественных пигментов.

Высочайшая эластичность и прочность, благодаря чему покрытие можно использовать на крышах сложной геометрической формы.

Высокие теплоизоляционные характеристики.

Экологичность.Все материалы, используемые в производстве, безопасны для человека и окружающей среды.

Важно: при установке Shinglas на кровлю с углом наклона до 30 градусов требуется слой гидроизоляции по всей площади кровли.


За современными материалами сложно уследить, и только тогда спрос на них немного снижается, можно учитывать их качественные точки зрения. Сегодня, несмотря на колоссальное количество разновидностей кровельной продукции, особой популярностью пользуются битумные и металлические покрытия.Довольно давно многие разработчики пытались выяснить, какой материал фаворит: мягкая черепица или металлочерепица, а какой лучше для конструкции крыши?

Металлочерепица

Прежде чем сравнивать два материала, вам необходимо узнать о них больше. Я начал с металлочерепицы неспроста, потому что спрос на нее несколько выше, чем на мягкие изделия. Многие частные застройщики старой школы предполагают: чем прочнее и жестче материал, тем дольше он будет оставаться на поверхности крыши.Это ошибочное предположение, однако, прочитав всю статью, вы все разберетесь сами.

Металлочерепица изготавливается из оцинкованной листовой стали методом прокатки. Лист металла по ширине может варьироваться от 0,8 до 1 метра в зависимости от типа изделия. Длина полотна при максимальном размере достигает 12 метров, но производители не допускают таких в продажу, их можно получить только по индивидуальному запросу. На строительном рынке можно приобрести материалы длиной от 1 до 8 метров.

В качестве защитного слоя на поверхность металла наносятся грунтовка и полимерные вещества. Самые дешевые материалы имеют слабую защиту, которая может отслоиться при малейшем механическом контакте при установке, транспортировке или эксплуатации, если на нее упадет сосновая шишка или сухая ветка.

В основании устроена разгрузочная обрешетка из пиломатериалов. Он может быть легким, так как вес одного квадратного метра кровли не превышает 7 килограммов. Цветовая гамма металлочерепицы впечатляет, ведь за счет добавления краски в полимеры можно получить абсолютно любой цвет.

К сильным сторонам этого покрытия можно отнести следующие:

  • Дешевизна
  • Высокая прочность
  • Прочность
  • Удобство доставки и установки
  • Надежность кровли достигается созданием разряженной обшивки
  • Небольшая масса материала, благодаря которой для установки покрытия достаточно двух рабочих.

ВАЖНО: При работе с металлическими листами среди униформы обязательно должны быть толстые перчатки.Дело в том, что края листа очень острые и неосторожными движениями можно серьезно пораниться.

К серьезным недостаткам металлочерепицы можно отнести природные свойства металла, а именно коррозию. Если защитный слой по какой-то причине был удален, придется быстро принять меры. К тому же это покрытие отличается отвратительной звукоизоляцией и для решения этой проблемы придется уложить толстый слой теплоизоляционного материала.

Битумная черепица

Битум окисленный, некоторые добавки и стекловолокно используются в качестве сырья для производства мягкой черепицы. Такая плитка может быть различной формы, например, шестиугольной, чешуйчатой, ромбовидной, прямоугольной и так далее. Лист такой плитки часто называют битумной. Разные производители могут производить материалы разных размеров, поэтому их непросто идентифицировать. Например, длина и ширина битумной черепицы марки Cologne составляет 1000×317 миллиметров, а параметры марки Jazz от Shinglas — 1000×335 миллиметров.Индикатор длины тоже может меняться, поэтому эти параметры будут сугубо индивидуальными.

В качестве защитного слоя на поверхности материала используется минеральная повязка, не позволяющая материалу растекаться при длительном воздействии прямых солнечных лучей или повреждаться от механических воздействий.

Преимущества черепицы следующие:

  • Хорошая звукоизоляция
  • Высокие гидроизоляционные свойства
  • Долгосрочная эксплуатация
  • Ремонтопригодность
  • Относительная простота установки

Из минусов этого покрытия можно записать такие пункты как:

  • Шероховатая поверхность, предотвращающая таяние снега самостоятельно.
  • Высокая стоимость
  • Ограниченные условия установки. В сильную жару материал «плавает», а на морозе теряет эластичность и трескается.

Как видите, у обоих материалов есть достоинства и недостатки; ни в коем случае нельзя сравнивать их по ним, потому что они могут меняться в процессе эксплуатации. В большинстве случаев из-за региона застройки и условий проживания кровля ведет себя иначе.

Конструкция в большинстве случаев достаточно индивидуальна и там, где материал хорошо себя показывает, есть место, где он будет откровенно плохим.Одно могу сказать точно: не смотрите на иностранных производителей, потому что они производят продукцию для своего региона. Приобретайте материалы в вашем районе, и тогда они будут соответствовать запрошенным требованиям.

Основа для торта

Наверняка вы хоть раз встречались с этими кровельными материалами и понимаете, что битумная черепица эластична, а металлический лист с тиснением имеет достаточно сильную жесткость и не прогнется под собственным весом. Основа под металлочерепицу и битумные изделия существенно различаются.В первом случае целесообразнее всего соорудить разряженную обрешетку из досок или бруса, когда при укладке мягких материалов создается сплошная.

В качестве пиломатериалов для обеих обрешеток можно использовать одинаковые продукты. Единственными отличиями между такими подложками будут листы фанеры или плиты из натуральной оспы с подложкой. Вагонка выравнивает получившееся основание и действует как дополнительная гидроизоляция.

Стоимость обрешетки сплошного типа будет несколько выше, но без нее не обойтись.При установке любой кровли нельзя забывать о вентиляционных каналах. Металлические кровли отличаются способностью накапливать конденсат, поэтому здесь помимо вентиляции могут понадобиться дополнительные слои гидроизоляции. В жилищном строительстве и утеплении кровли в этом случае лучше использовать гидрофобные теплоизоляционные материалы, например, пеностекло или пенополистирольные плиты.

Рассматриваемые материалы находятся практически в одной весовой категории: вес одного квадратного метра металлочерепицы находится в пределах от 5 до 7 килограммов, битумной черепицы — от 7 до 9 килограммов.Из этого следует, что стропильная система может быть изготовлена ​​из дерева такого же сечения, и шаг элементов обрешетки также будет аналогичным.

Вывод: С экономической точки зрения стоимость основания для металлической кровли будет несколько ниже, чем для мягкой.

Сложность монтажных работ

Гибкие материалы просты в установке. Они эластичные, небольшого размера, их можно разрезать обычным ножом. Эти продукты очень хорошо подходят для сложных кровельных систем, таких как системы куполообразных или многоскатных крыш.

Об экономии материала даже говорить не приходится. Любой кусок, который вы вырезали из основного лезвия, можно использовать позже, когда остальную часть металлического листа можно будет просто выбросить. Подумать только, отходы при укладке металлочерепицы составляют 40-60%, при укладке битумного материала этот показатель в редких случаях превышает 10%. Из-за таких потерь металлический лист используется только на прямых и примитивных конструкциях, где минимум конструктивных элементов в виде впадин и перепадов высот.

Вывод: Металлические листы имеют гораздо большую площадь покрытия, поэтому работать с ними довольно просто. Укладка битумной черепицы тоже довольно проста, но это довольно долгий и утомительный процесс. Кроме того, перед установкой очень важно разметить плоскость, чтобы черепица умещалась ровными рядами.


Стоимость материалов

Чуть выше я уже сказал, что металлочерепица в низком ценовом сегменте. Например, лист толщиной 5 мм можно купить за 12-14 долларов.Помимо покупки самого материала, вам придется потратиться на растворы, дополнительные элементы и крепеж, цена которых будет составлять половину всей закупаемой продукции.

Производители металлочерепицы дают гарантию на свою продукцию, для каждой компании она разная и составляет от 5 до 20 лет. Во многих случаях долговечность материала зависит от толщины самого изделия, защитного слоя, ухода при эксплуатации и качественного монтажа. Средняя стойкость этого покрытия от 30 до 50 лет.

Теперь давайте посмотрим на черепицу. Сразу стоит отметить его высокую стоимость. Ценник квадратного метра композитной кровли составит порядка 30-40 долларов. Гарантия производителя в этом случае намного больше и для некоторых марок достигает 30 лет. Если во время настила был произведен качественный монтаж, а в процессе эксплуатации — своевременный уход, то материал может пролежать на крыше до 70 лет. Цена на простую плитку намного меньше, всего 7-20 долларов за квадрат.

Многие разработчики меня спрашивают: «Какая мягкая плитка лучше?» Сегодня это черепица, плакированная медью.На плоскости крыши он может продержаться до 100 лет, но ценник за квадратный метр довольно высок, он составляет 70-80 долларов.

Вывод: Стоимость того или иного покрытия часто является решающей. Если вы хотите создать прочную и качественную крышу, то советую рассмотреть битумные материалы с ценником выше среднего. При ограничении бюджета можно приобрести металлочерепицу, но проследите, чтобы в качестве защитного слоя использовались только качественные комплектующие, поэтому вы получите материал с максимально длительной эксплуатацией и по доступной цене.

Нюансы установки

Ни в коем случае нельзя резать металлочерепицу электроинструментом, в частности шлифовальной машиной. Разлетающиеся во все стороны искры легко прожигают полимерную пленку, поэтому ни о каком защитном слое после эксплуатации не может быть и речи. Кроме того, металлические листы довольно тонкие и могут согнуться при неосторожном обращении. При транспортировке и погрузке-разгрузке не работайте самостоятельно. Минимальное количество людей для этого процесса должно быть 2, но лучше всего пригласить еще пару рабочих.

В качестве крепежа металлических крыш желательно использовать саморез с резиновой накладкой, а при укладке битумной черепицы чаще всего используются гвозди или скобы строительного степлера. Показателем качественного крепежа на мягкой кровле будет скрытность фурнитуры.

Металлическая и гибкая черепица — самые популярные сегодня виды кровли. Кровля из шифера и фальца давно считается устаревшей, а более смелые технологические новинки, такие как пластик или аркил, все еще слишком необычны.А почему бы не отдать предпочтение проверенному варианту, тем более, что черепичная крыша всегда смотрится аккуратно, гармонично и неприхотливо в уходе.

Но что тогда лучше: металл или черепица? Чему отдать предпочтение: гибкости или солидности, дизайну или простоте? Однозначного ответа нет, но мы поможем сделать осознанный выбор!

В этой статье мы рассмотрим сравнение характеристик обоих видов кровли. И неудивительно, что производители так любят сравнивать свою черепицу с металлической, как с чем-то противоположным по качеству:

Структура: что нужно знать?

Начнем со структуры обоих покрытий.Ведь сегодня многие по-прежнему отдают предпочтение металлочерепице только по той причине, что считают мягкую черепицу чем-то вроде аналога рубероида, хотя на самом деле в техническом плане она намного сложнее и надежнее, и в то же время имеет гораздо более сложная структура.

Так что же такое черепица? Это уложенный в стопку листовой материал стандартных размеров и фигурных вырезов. Такое изделие имеет многослойную структуру, в основе которой лежит стекловолокно (флизелин) и материал, пропитанный битумом.

Битумная черепица разных производителей различается по таким важным параметрам, как дизайн, цветовая палитра, качество вяжущего битума, прочность основания, толщина грунта и тип обсыпки. Здесь многое зависит от самого битума. Именно от качеств его прадеда будет зависеть, насколько гибкая черепица будет вести себя на крыше.

Основным преимуществом таких листов является их способность выдерживать продольное растяжение. И особенно высокие прочностные характеристики битумной черепицы с двойным армированием.Кроме того, даже на заводе черепица обрабатывается специальным составом для защиты от плесени и лишайников в процессе эксплуатации. Сегодня черепица доступна даже с алюминиевыми, медными и цинк-титановыми пластинами сверху.

А вот металлочерепица имеет принципиально другую структуру:


Основа металлочерепицы — стальной лист, покрытый слоем алюминия или цинка, а сверху — дополнительным защитным покрытием. Такой слоеный пирог, и наличие или отсутствие каждого из этих материалов сразу скажется на долговечности материала.

Самый верхний слой имеет особое значение, посмотрите, как сразу меняются характеристики листа в разных версиях:

Подведем итог: и металлическая, и гибкая черепица имеют сложную структуру, и их качество зависит от того, какой материал использовался, сколько слоев было использовано и о какой технологии производства идет речь. Те. Ни гибкая, ни металлическая черепица по своей сути не являются простым аналогом фальцевой или кровельной кровли.

Цвет и дизайн: что больше радует глаз?

Второй важный момент, влияющий на выбор того или иного кровельного покрытия, — это эстетическая составляющая.Ведь нет смысла продумывать экстерьер нового дома, цвет фасада, форму оконных рам до мельчайших деталей, да и то, чтобы крыша портила весь внешний вид.

И вот разница между битумной черепицей и битумной черепицей огромная! Металлочерепица выпускается с достаточно большим выбором цветов из каталога RAL, но все они, конечно же, монохромные. А в природе таких чистых оттенков не бывает, поэтому металлочерепица всегда выглядит чужеродно, хоть и стильно, на фоне окружающей природы.И разноцветная металлочерепица не производится:


Совершенно иная ситуация с гибкой черепицей, которую сегодня производят с двумя основными типами финишного покрытия — базальтовой и сланцевой крошкой. Помимо декоративных функций такая повязка защищает простыни от ультрафиолетовых лучей и многих других факторов.

Цвета сами по себе настолько красивы и разнообразны, что добиться желаемого модного архитектурного стиля несложно. И каждый год ведущие производители выпускают что-то новое, активно конкурируя друг с другом.

И, конечно же, такое кровельное покрытие гармонично смотрится как в городских широтах, так и на фоне природного ландшафта:


Возможности реализации проекта: от простого к сложному

Из-за большого количества отходов, отсутствия возможности качественного изгиба и целостности листов металлочерепица хорошо подходит для простых проектов, например, кровли с двумя прямыми скатами и без излишеств. Высший пилотаж для металлочерепицы — это вальмовые и вальмовые крыши, а потом придется повозиться с герметизацией и обустройством их коньков.

Дело в том, что металлочерепица при всей своей фактуре требует ровных уклонов, а любой изгиб или сложный элемент оборачивается рядом проблем. Иногда на необычных архитектурных объектах расход металлочерепицы превышает более 50%, тогда как даже на обычных кровлях он составляет не менее 15%.

А вот для битумной черепицы препятствий нет вообще (кроме ровной поверхности). Благодаря этому из него получаются красивые кровли и простые сложные конфигурации — даже луковичные и куполообразные.А все благодаря тому, что битумная черепица — это штучный материал, а целостность покрытия никогда не нарушается из-за одного проблемного участка.

Когда дело касается сложной кровли, из металлочерепицы невозможно сделать красивые угловые элементы. И даже при особом таланте и находчивости кровельщика обеспечить гидроизоляцию таким элементам все же достаточно сложно. А вот с битумной черепицей все совсем иначе!

Вот очень интересное видео по теме:

Практичность: какая плитка подойдет лучше всего?

Если эстетическая сторона удовлетворена, рассмотрите практичность обоих типов кровли.

Шумоизоляция: будет ли гул?

А теперь мы перешли к главному отличию, о котором так часто говорят, — шумоизоляции. Итак, если вы хотите превратить чердак дома в чердак, о металлочерепице рекомендуется забыть. Ведь качественный утеплитель лишь на небольшой процент снижает шум от дождя. А вот гибкая черепица — совершенно бесшумный материал.

С другой стороны, если вы подберете утеплитель с высокими шумоизоляционными свойствами, и не пожалеете саморезов (металлические листы все равно часто грохочут от ветра), т.е.е. грамотно подойти к вопросу, тогда такая мансарда получится вполне комфортной. Например, для этого опытные кровельщики советуют не покупать шурупы для металлочерепицы на рынке, где продают «все на все». Их лучше заказать в специализированном магазине, с резиновой прокладкой на основе резины.

Ну а если на чердаке холодно, а об утеплении мы не говорим, то вам будет совершенно не важно, шумно ли под крышей в ливень, ведь до жилого помещения звук не дойдет.

Снегозадержание: снежная лавина

Следующий момент — задержка снега. Очень важно, чтобы снег на жилой дом, особенно обильный в российском климате, не падал лавиной. Ведь такая «шляпа» может не только испортить водосточную систему, сломать подрастающие, сломать растущие рядом дорогие кусты, повредить машину, но и сбить проходящую внизу собаку.

Следовательно, на металлочерепицу необходимо будет установить снегозадержатели.При этом гибкая черепица в них не нуждается, ведь вероятность такого таяния снега минимальна, а все благодаря шероховатой поверхности каменной крошки. Единственное, что снег, особенно мокрый и с кусочками льда, время от времени царапает битумную черепицу и отслаивает посыпку, а это необходимо как защита от солнечных лучей.

Проблемы устойчивого развития: развенчание мифов

Что касается качества битумной черепицы, то часто опасаются, что этот материал не очень экологичен.И что на солнце в жару битум будет выделять в воздух токсичные вещества, тем самым отравляя окружающую природу и людей. Но на самом деле такое может случиться только с поддельной некачественной плиткой.

Действительно, для изготовления кровли современные производители используют только качественный битум — натуральный, который в народе называют «земляной пекой». Опубликованный им, он был покрыт корпусом для полной гидроизоляции.

Такой битум отличается от химического битума тем, что он насыщен кислородом и по сути является все же природным материалом, и это совсем не тот материал, которым кровельный материал приклеивается к откосам.

Бюджетный: учитываем подводные камни

А теперь о самом щекотливом вопросе — цене. Даже при ограниченном бюджете покупатели все равно хотят покупать качественный материал и не терять в плане внешнего вида дома. Гибкая черепица, конечно, дороже металлической, но не настолько, чтобы отказаться от задуманной конструкции.

Вторая точка. Цены на металлочерепицу более-менее прозрачны и понятны: качественная имеет свою цену, а кустарная и супертонкая, которая продается прямо на рынке, будет стоить дешевле.А вот с гибкой черепицей все немного сложнее: ведь на внутреннем рынке вполне можно приобрести черепицу вдвое дороже, и при этом вдвое хуже аналогов.

Например, когда-то в продаже появилась довольно прочная и долговечная американская битумная черепица, которая по многим параметрам превосходила европейскую, но при этом была более доступной.

И, наконец, в свете современной политики импортозамещения, российские фабрики серьезно относятся к качеству и используют современные технологии производства, а за рубежом за последние 20-30 лет в сроках производства зачастую ничего не изменилось.Получается, что сегодня отечественная плитка по качеству не уступает зарубежной, но существенно отличается по стоимости.

Также из-за отсутствия монополии на рынке цены на черепицу вполне приемлемы, потому что производители конкурируют друг с другом за счет новых коллекций и улучшения качества черепицы. А в случае с металлочерепицей основные цены держат Гранд Лайн и МеталПрофиль, и с ними конкурируют только представители кустарного производства, за некоторыми исключениями.

И, наконец, если говорить о цене, то учитываем возможные перерасходы средств. Хотя в целом цены на металлочерепицу как минимум на 40% ниже, чем на гибкую черепицу, все компенсируется обрезками.

Прочный и простой в уходе

В целом гарантия на металлочерепицу рассчитана на срок от 10 до 20 лет, хотя на практике она вполне может длиться полвека, если на ней нет ни царапины, ни шанса коррозии, а все крепления безупречны.

Правда, так долго никто не проверял, т.к. металлочерепица для российского рынка относительно новая. А вот на битумную черепицу гарантия дается от 10 до 50 лет, хотя на самом деле она составляет от 15 до 70 лет. Опять же, это тоже не проверялось.

Хотя эти небольшие исследования и испытания обоих типов покрытий будут вам интересны:

Также в будущем уход за битумной кровлей будет намного дешевле, ведь она считается самой ремонтопригодной.Сравним: если в каком-то месте появилась протечка, достаточно с помощью одного гвоздя создать пару черепиц и заменить их новыми, при этом у металлочерепицы придется либо выдавливать несколько тюбиков дорогостоящего герметика к основанию, или даже удалить и заменить целые листы. Кроме того, одна проблемная черепица не влияет на весь пандус, а всего одна царапина на металлической черепице вызывает коррозию по всему пандусу.

Сложность установки: с чем вам придется столкнуться?

Следующее отличие металлочерепицы от гибкой — это конструкция самой кровли.Оба типа требуют совершенно разных оснований:

Необходимость прочного фундамента

Если говорить о необходимости основания, то в зависимости от толщины металла и покрытия поверхности металлочерепица обычно весит от 4,5 до 6 кг на квадратный метр, а гибкая — от 7,5 до 15 кг. Это говорит о том, что оба материала достаточно легкие и для них мощность стропильной системы нужна примерно одинаковая. Если говорить об утепленной крыше, под которой устраивается чердак, кровельный пирог здесь уже не будет слишком сильно отличаться по количеству. слоев:

Не обязательно утеплять холодную крышу, но учтите, что в случае металлочерепицы при понижении температуры изнутри будет образовываться конденсат.С битумной черепицей таких проблем нет.

Условия труда и подготовка

Оба покрытия также различаются по способу укладки. Итак, работать с металлочерепицей можно практически в любую погоду, кроме дождя. Но гвоздь битумную черепицу рекомендуется прибивать только при температуре не ниже 5 ° С, но не в жару, а только в сухую погоду. Все из-за того, что на морозе гибкая черепица становится хрупкой и ломается прямо в процессе укладки. Исключение составляет битум, модифицированный СБС, хотя для него есть определенные рекомендации.

Если вам еще предстоит работать при температуре, близкой к 0 ° C, то черепицу готовят заранее и хранят в хорошо отапливаемом помещении. После этого подаются небольшими порциями и быстро фиксируются, помогая гнуть черепицу строительным феном. С битумной черепицей также сложно работать в условиях сильной жары: битум слегка размягчается, и гранулы легко смываются с него.

Как мы уже говорили, при работе с битумной черепицей расход минимален, а те листы, которые нужно разрезать, поддаются обычным ножницам.Но точно по размеру разрезать металлочерепицу сложно, и не только из-за вычурного профиля. Дело в том, что такие листы нельзя резать болгаркой, да и лобзик царапает покрытие, а ножницы гнут профиль. Поэтому кровельщикам приходится подбирать болгарку, а затем подкрашивать линию реза.

Особенности укладки на склонах

Следующий момент — сложность монтажа обоих видов кровли. С металлочерепицей обычно все просто: одинаковые по размеру листы идеально сочетаются по цвету и профилю.Если откосы ровные, остается только поднять их на крышу и надежно закрепить специальными кровельными саморезами.

А вот с битумной черепицей чаще всего приходится возиться. Во-первых, не все серии (особенно бюджетные) позволяют легко выкладывать ряд за рядом на склоне, и вам придется самостоятельно продумывать определенный узор по выбранной схеме.

Те, кто хоть раз сталкивался с этим, знают, насколько это сложно. И получается, что если выложить какую-то часть крыши новой партией (покупной), то это место будет сильно выделяться на общем фоне.Поэтому опытные кровельщики знают, что сначала нужно распаковать все пачки и тщательно их перемешать. Но даже это не гарантирует идеального результата. Конечно, усложняет задачу то, что каждую черепицу придется забивать вручную (для этого лучше взять напрокат пистолет для гвоздей).

Но если случайно порвать, порезать ил, поцарапать одну из черепиц, без проблем заменить ее на другую. Если поцарапаете металлочерепицу, то ее придется как минимум отремонтировать. И из-за этого она уже потеряет всю свою привлекательную внешность.Если ничего не делать, сразу после осенних дождей начнется коррозия. Причем почесаться достаточно легко: безуспешно наступить или уронить инструмент. Дело в том, что они бережно обращаются с листами и максимально соблюдают все технологии — это уже другая задача. Ведь для установщиков гораздо важнее не упасть с высоты.

И, наконец, самое главное различие между двумя видами черепицы — это пожаробезопасность. Оба считаются условно безопасными, но если со временем каменная крошка осыпается местами на мягкой плитке и появляются «проплешины», только одна упавшая на них искра может вызвать возгорание.И поэтому, если вы при всех аргументах так и не определились, какую еще крышу хотите, сделайте проще: если у вас дымоход или дымоход, то установите более безопасную металлочерепицу, если нет, порадуйте себя изысканным дизайн гибкой плитки!

Рассчитать с помощью калькулятора системы Solry. Как сделать расчет кровли на материалы

Система рафтинга — это основная часть крови, которая воспринимает все нагрузки, действующие на крышу, и противодействует им.Чтобы обеспечить качественную работу стропил, требуется правильно рассчитать параметры.

Как рассчитать стропильную систему

Чтобы самостоятельно произвести расчет материалов, используемых в стропильной системе, представлены упрощенные расчетные формулы с целью увеличения прочности элементов системы. Такое упрощение увеличивает количество используемых материалов, но если крыша имеет небольшие размеры, то такое увеличение будет незаметным. Формулы позволяют рассчитать следующие типы крыш:

  • одинарная;
  • двойной;
  • мансарда.
Срок службы кровли во многом зависит от правильного расчета

Видео: Расчет стропильной системы

Расчет нагрузки на сплав бартальной кровли

Для строительства наклонной кровли необходим прочный каркас, чтобы к которому будут прикреплены все остальные элементы. При разработке проекта он рассчитывается путем расчета необходимой длины и площади сечения стропильного бруса и других частей стропильной системы, которые будут действовать как переменная и постоянная нагрузка.


Для расчета системы необходимо учитывать особенности местного климата.

Нагрузки, действующие постоянно:

  • Масса всех элементов конструкции крыши, таких как рубероид, обрешетка, гидроизоляция, теплоизоляция, внутренний чердак. чердак или чердак;
  • Масса оборудования и различных предметов, которые крепятся к стропилам внутри чердака или чердака.

Переменные нагрузки:

  • нагрузка, создаваемая ветром и осадками;
  • масса работника, выполняющего ремонт или уборку.

Переменные нагрузки также включают сейсмические нагрузки и другие типы специальных нагрузок, которые предъявляют дополнительные требования к конструкции крыши.


Угол наклона зависит от ветровой нагрузки

В большинстве регионов РФ остро стоит проблема снеговой нагрузки — стропильная система должна воспринимать снегопад без деформации конструкции (требование наиболее актуально к односторонней крыше). С уменьшением угла наклона кровли увеличивается снеговая нагрузка.Обустройство одинарной крыши с углом наклона, близким к нулю, требует установки стропила, имеющей большую площадь сечения, с небольшим шагом. Также необходимо постоянно проводить его чистку. Это касается и крыш с углом наклона до 25 o.

Снежная нагрузка рассчитывается по формуле: S = SG × μ, где:

  • SG — масса снежного покрова на плоской горизонтальной поверхности размером 1 м 2. Величина определяется по таблицам в СНиП «Slim Systems» на основании необходимого места, в котором ведется строительство;
  • μ — коэффициент, учитывающий угол наклона кровли кровли.

При угле наклона до 25 0 значение коэффициента составляет 1,0, от 25 o до 60 o — 0,7, свыше 60 o — значение снеговых нагрузок в расчетах не участвует.


Количество осадков влияет на расчет кровли

Ветровая нагрузка рассчитывается по формуле: W = Wo × K, где:

  • WO — величина ветровой нагрузки, определяемая по табличным значениям, с учетом характера площади, на которой ведется строительство;
  • k — коэффициент, учитывающий подъем подъема и характер местности.

При высоте постройки 5 м значение коэффициентов ka = 0,75 и kb = 0,85, 10 м — Ka = 1 и kb = 0,65, 20 м — Ka = 1,25 и kb = 0,85.

Кровля

Подсчитать размер стропильного бруса несложно, если учесть следующий момент — крыша представляет собой систему треугольников (относится ко всем видам крыш). Имея габаритные размеры здания, значение угла наклона крыши или высоту конька и используя теорему Пифагора, определяется размер длины стропила от конька до внешнего края стены.К этому размеру прибавляется длина карниза (в том случае, когда стропила выполняет за стеной). Иногда карниз делают за счет монтажа кобылы. При расчете площади кровли значения длин забивов и стропила суммируются, что позволяет рассчитать необходимое количество рубероида.


Сечение бруса для стропил зависит от многих параметров

Для определения сечения используемого бруса при возведении конструкции кровли любого типа, в соответствии с необходимой длиной стропила, шаг его монтажа и по другим параметрам лучше всего применять справочники.

Размер стропильной машины составляет от 40х150 до 100х250 мм. Длина стропила определяется углом наклона и расстоянием между стенами.

Увеличение наклона кровли связано с увеличением длины стропильного бруса, и, соответственно, увеличением площади сечения бруса. Это необходимо для того, чтобы обеспечить необходимую прочность конструкции. При этом снижается уровень снеговой нагрузки, а значит, возможна установка стропил с большим шагом.Но увеличивая ступеньку, вы увеличиваете общую нагрузку, что скажется на кусковом брусе.

Делая расчет, обязательно учитывайте все нюансы, такие как влажность, плотность и качество пиломатериалов, если кровля из дерева, толщина используемого стального проката — если кровля из металла.

Основной принцип расчетов заключается в следующем — величина нагрузки, действующей на крышу, определяет размер поперечного сечения бруса.Чем больше сечение, тем прочнее конструкция, но больше ее общая масса, а соответственно и нагрузка на стены и фундамент здания.

Как рассчитать длину стропильной костяной кровли

Жесткость конструкции стропильной системы является обязательным требованием, а ее наличие исключает прогиб при воздействии нагрузок. Стропила подлежат поражению в случае ошибок в расчетах конструкции и размера ступеньки, с которой устанавливается кусковой брус.В случае, когда этот дефект обнаруживается после окончания работы, необходимо усилить конструкцию с помощью гильзы, тем самым увеличив ее жесткость. При длине стропильного бруса более 4,5 м установка воздуховодов обязательна, так как прогиб в любом случае будет образовываться под действием собственного веса бруса. Этот фактор обязательно учитывается при проведении расчетов.


Длина стропил зависит от их расположения в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600-1000 миллиметров.Это поражает его величиной: брюшко

  • срез;
  • характеристики кровли;
  • угол наклона крыши;
  • ширина изоляционного материала.

  • Не рекомендуется искусственно уменьшать или увеличивать шаг стропил.

    Определение необходимого количества стропил происходит с учетом шага, с которым они будут устанавливаться. Для этого:

    1. Выбран оптимальный этап установки.
    2. Длина стены делится на выбранный шаг, и к полученному значению прибавляется единица.
    3. Полученное число округляется до целого.
    4. Длину стены по полученному номеру делят заново, тем самым определяя желаемый шаг монтажа стропила.

    Площадь стропильной системы

    При расчете площади двуплексной кровли необходимы такие коэффициенты:

    1. Общая площадь, состоящая из площади двух скал. Исходя из этого, определяется площадь одного уклона и полученное значение умножается на число 2.
    2. В случае, когда размеры коньков различаются между собой, площадь каждого ската определяется индивидуально. Общая площадь рассчитывается сложением значений, полученных для каждого уклона.
    3. В случае, когда один из углов ряда больше или меньше 90 o, для определения площади конька его «разбивают» на простые фигуры и вычисляют их площадь отдельно, а затем сложите полученные результаты.
    4. При расчете площади не учитывается площадь дымоходов, окон и вентканалов.
    5. Учитывается площадь лобовых и корнизов, парапетов и перегородок.

    Расчет стропильной системы зависит от типа крыши

    Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, раковины карниза — 0,4 м, фонд «Свез» — 0,6 м.

    Величина площади конька определяется по формуле S = (L DD + 2 × L FS) × (L C + L COP), где:

    • L dd — длина стены;
    • L FS — Фронтон Свет Длина;
    • L C — длина стропильного бруса;
    • L COP — длина Night Carnishes.

    Получается, что площадь конька равна S = (9 + 2 × 0,6) × (4 + 0,4) = 10,2 × 4,4 = 44,9 м 2.

    Общая площадь кровли S = ​​2 × 44,9 = 89,8 м 2.

    Если в качестве рубероида используется кровельная черепица или мягкое покрытие в рулонах, то длина конька будет 0,6-0,8 м. меньше.

    Размер кровли воздуховода рассчитывается для того, чтобы определить необходимое количество рубероида.С увеличением угла наклона кровли расход материала увеличивается. Акция должна быть около 10-15%. Это связано с дизайном латуни. Чтобы определить точное количество материала с учетом наклона коньков, лучше всего подойдут справочники.

    ВИДЕО: Строповая система костяной кровли

    Как рассчитать длину стропильной каменной кровли

    Несмотря на разнообразие типов кровель, их конструкция состоит из одних и тех же элементов стропильной системы.Для крыш типа Walm:


    Видео: Строповая кровельная система Walm

    Что влияет на угол наклона стропил

    Например, наклон односторонней крыши составляет около 9-20 o, и зависит от:

    • вид рубероида;
    • климат региона;
    • Функциональные свойства конструкции.

    В случае, когда на крыше два, три или четыре конька, то помимо географии строительства влияние будет иметь еще и назначение чердачного помещения.При назначении мансарды под различное имущество большая высота не требуется, а в случае использования в качестве жилого помещения потребуется оборудование высокой кровли с большим углом наклона. Отсюда и следует:

    • внешний вид фасадной части дома;
    • использованный кровельный материал;
    • влияние погодных условий.

    Естественно, для местности с сильным ветром оптимальным выбором будет крыша с небольшим углом наклона — для снижения ветровой нагрузки на конструкцию.Это касается и регионов с жарким климатом, где часто количество осадков минимально. В районах с большим количеством осадков (снег, град, дождь) требуется максимальный угол наклона кровли, который может составлять до 60 o. Такой угол наклона сводит к минимуму снеговую нагрузку.


    Угол наклона любой крыши во многом зависит от характеристик климата

    В результате для правильного расчета угла наклона кровли необходимо учитывать все вышеперечисленные факторы, поэтому Расчет будет проводиться в диапазоне значений от 9 ° С.Очень часто результат расчетов показывает, что идеальный угол наклона лежит в диапазоне от 20 ° до 40 °. При таких значениях допустимы практически все виды кровельных материалов — профнастил, металлочерепица, шифер и другие. Но следует отметить, что к каждому кровельному материалу также предъявляются свои требования к оформлению крыш.

    Имея в распоряжении размеры стропила нельзя начинать строительство кровли. Воспользуйтесь этой проблемой со всей серьезностью.Не ограничивайте себя только расчетами стропильной системы, выбором ее конструкции и определением имеющихся нагрузок. Строительство дома — это единый проект, в котором все взаимосвязано. Ни в коем случае не следует рассматривать индивидуально такие элементы, как фундамент, на котором лежит конструкция стен, стропила, кровля. Качественный проект обязательно учитывает все факторы комплексно. А если строительство жилья планируется на собственные нужды, то лучшим решением будет обращение к специалистам, которые решат насущные вопросы и без ошибок выполнят проектирование и строительство.

    Крыша — один из основных элементов кровли, который принимает на себя все удары, исходящие от атмосферы.

    Основная функция заключается в отводе воды и распределении нагрузки на верхнюю часть здания после выпадения снега.

    Качественная кровля ценится за долгую эксплуатацию и приятный внешний вид.

    Расчет кровли онлайн (калькулятор с чертежами) — поможет произвести достоверный расчет количества кровли, стропил и обрешетки.

    В конструкции различают несколько типов покрытий , которые в свою очередь должны производиться по подвидам. К наиболее распространенным поверхностям построек относятся плоские (бывает эксплуатируемые и не эксплуатируемые) и церковные (сюда входят целые группы крыш: конические, конические и другие). Без сомнения, когда дело касается выбора типа кровли, актуальным становится дальнейшее определение материала поверхности.

    Среди наиболее популярных типов отметим:

    • , алюминиевые фальцы и прочие металлические кровли;
    • сланцевое покрытие;
    • кровля, созданная на основе натуральных материалов.

    Кровельные материалы

    Состав стропильной системы Строительных «запчастей» много, но основной перечень в этом широком списке:

    • коньки (наклонные),
    • гибель
    • рафилированные
    • brus Маузерлат.

    Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования играют ход, желоб, аэратор, труба для дренажа и другие.

    Стропильная система представлена ​​как несущая., на основе которых наклонные рафтинговые опоры, вертикальные стойки, а также наклонные стручки. В некоторых случаях возникает необходимость использования энтропильных балок, которые будут «связывать» рафтинговые опоры. Различают стропила навесные и изменяемые . В первой группе отдельно выделены фермы со splas.

    Устройство кровельное

    Следующим слоем в конструкции мансардной крыши служит , заполняющий ножки стропильной системы. Таким образом, под кровлю появляется некий фундамент, а пространственная составляющая пряди значительно расширяется.Чаще всего этот элемент изготавливают либо из дерева, либо из металла.

    Maurylalat придерживается своей ниши ответственности. Выполняет функцию опоры для стропил по краям и укладывает ее на внешнюю стену по периметру. Брус обычно представляет собой пиломатериал (тобиш из дерева), но вполне разумно, если в случае специального металлического каркаса аналогичное наполнение будет применено для изготовления мауэрлата.

    Расчет кровли онлайн калькулятор

    Как рассчитать крышу дома и как быстро и без ошибок рассчитать материал на крышу? Для этого требуется специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор считает количество , вес и многое другое.

    Обозначения полей калькулятора

    Укажите кровельный материал:

    Выберите материал из списка — шифер (волнистые асбетические листы): средний профиль (11 кг / м2) Шифер (волнистые асбетические листы): армированный профиль (13 кг / м2), волнистые целлюлозно-битумные листы (6 кг / м2) битум (мягкая, гибкая) плитка (15 кг / м2) из ​​оцинкованной жести (6,5 кг / м2) листовая сталь (8 кг / м2) керамическая плитка (50 кг / м2) цементно-песчаная плитка (70 кг / м2) металлочерепица, профнастил (5 кг / м2) Церамопласт (5.5 кг / м2) Складная кровля (6 кг / м2) Полимерно-песчаная черепица (25 кг / м2) Ондулин (монтажник) (4 кг / м2) Композитная черепица (7 кг / м2) Натуральный шифер (40 кг / м2) Уточняйте вес 1 кв. метр покрытия (? кг / м2)

    кг / м 2

    Введите параметры крыши (фото вверху):

    Ширина основания A (см)

    Длина фундамента D (см)

    Высота подъема B (см)

    Длина боковых упоров с (см)

    Длина переднего и заднего выступа E (см)

    Стропил:

    Шаг рафал (см)

    Марка древесины для стропил (см)

    Рабочее сечение боковых стропил (необязательно) (см)

    Расчет гибели:

    Ширина доски Грубеля (см)

    Базовая толщина (см)

    Расстояние между досками доле
    F (см)

    Расчет снеговой нагрузки (на фото ниже):

    Выберите свой регион

    1 (80/56 кг / м2) 2 (120/84 кг / м2) 3 (180/126 кг / м2) 4 (240/168 кг / м2) 5 (320/224 кг / м2) 6 \ u200b \ u200b (400/280 кг / м2) 7 (480/336 кг / м2) 8 (560/392 кг / м2)

    Расчет ветровой нагрузки:

    Ia II III IV V VI VII

    Высота здания

    5 м от 5 м до 10 м от 10 м

    Тип местности

    Открытая территория Закрытая местность городских округов

    Результаты расчетов

    Угол наклона крыши: 0 градусов.

    Угол наклона подходит для этого материала.

    Угол наклона для этого материала желательно увеличить!

    Угол наклона для этого материала желательно уменьшить!

    Площадь кровли: 0 м 2.

    Примерный вес рубероида: 0 кг.

    Количество рулонов изоляционного материала с принятием 10% (1х15 м): 0 рулонов.

    Стропил:

    Нагрузка на стропильную систему: 0 кг / м 2.

    Длина по стропилам: 0 см.

    Кол-во стропил: 0 шт.

    Обсек:

    Количество рядов обрешетки (на всю крышу): 0 рядов.

    Равномерное расстояние между досками оболочки: 0 см.

    Количество прижимных досок стандартная длиной 6 метров: 0 шт.

    Объем платы Объем: 0 м 3.

    Ориентировочный вес панелей: 0 кг.

    Район снеговой нагрузки

    Расшифровка полей калькулятора

    Нагрузки, действующие на крышу

    Вероятно, что при выборе типа крыши и кровли следует руководствоваться не только визуальными требованиями. Прежде всего, необходимо обратить внимание на проработку вопроса о нагрузке на Valm.

    ПРИМЕЧАНИЕ!

    Не только осадки влияют на корни и их объемы. — Температурная нестабильность и всевозможные причины физического и механического происхождения также оказывают серьезное давление на поверхность.

    Причин и источников много, но лидируют снег и ветер. Ну что сказать, если нормы строительства требуют обязательного расчета под будущий навес. Расчет имеет ярко выраженную индивидуальность ввиду различий в объеме снежного покрова, выпадающего в том или ином регионе.

    Ветровая нагрузка не так безобидна, как может показаться на первый взгляд. В некоторых случаях необходимо говорить о нагрузке из-за веса одного из элементов бедра. Чаще всего в роли люльки выступает роковая крыша или крыша.

    Проблема загрузки возникает у тех , кто собирается круглогодично использовать чердачное помещение . В этом случае необходима масштабная изоляция (коньки, боковые стенки и т. Д.), Что приводит к значительному увеличению силы давления на поверхность стен. Когда чердак не планируют переводить в жилое помещение, тогда необходимо перекрытие.

    Несущая конструкция пряди также может воспринимать ощутимую нагрузку собственным весом. В этой ситуации показатели нагрузки определяют усредненную плотность материалов и расчетные значения параметров конструктивного и геометрического характера.

    Все вышеперечисленные факторы воздействия не так-то просто проанализировать, но, к счастью, давно разработаны все необходимые листки, нормы которых доступны в любой момент.

    Расчет площади покрытия

    Любым способом в любой конструкции навеса. Если поверхность дома будет отображаться в плоскости одного стола, то вам очень повезло с вычислениями.

    В таких условиях измерьте длину и ширину конструкции, сложите показатели условных причин, а затем два результата умножьте один на другой.

    Что касается кровли, то следует использовать еще несколько позиций, среди которых угол наклона того или иного элемента. В первую очередь, все вместительные детали покрытия рекомендуем разделить на определенные части (например, на треугольники).

    В случае отскока поверхности следует умножить площадь каждого наклона отдельно на косинус наклонного угла. Наклонный угол — это цифра, взятая из пересечения конька и перекрытия.Что касается измерения длины одного ската, то указанный параметр следует зафиксировать на существующем расстоянии от конька до края карниза.

    Расчет площади кровли

    Следовательно, алгоритм решений во всех проектах, использующих мизерные распорки, одинаков. По завершении отмеченных действий, чтобы узнать площадь куполов, вам необходимо будет подвести итоги.

    На стройке и в соответствующих магазинах могут продаваться стержни с формой неправильного многоугольника.В этом случае вспомните совет, который уже прозвучал в материале — разделите плоскость на одинаковые геометрические фигуры и после завершения расчета просто сложите их друг с другом.

    Расчет количества материалов для кровли на примере металлочерепицы

    Металлочерепицу следует начинать рассматривать с того угла наклона, о котором уже упоминалось в предыдущем абзаце. Если говорить о крайностях, то есть все теоретические основания говорят о на интервале 11-70 градусов .Это просто практика, как известно, делает это возможным, и они не всегда совпадают с теорией.

    Специалисты

    утверждают, что угол наклона 45 градусов является оптимальным.

    Причем, если речь идет о крыше дома, которая находится в зоне с минимальным количеством осадков, не требующей значительных уклонов. Если снег бывает довольно частым гостем, то 45 градусов будут наиболее оптимальными вариантами, как раз из-за увеличения давления ветра потребуется усиление обрешетки и стропильной системы.Кроме того, чем больше угол наклона, тем сильнее ложится материал.

    Рассмотрим алгоритм расчета на примере двуплексной кровли:

    1. Пусть наклонный угол обозначен буквой A, а ½ пролета с покрытием — в, высота будет N.
    2. Мы вводим действие по нахождению тангенса, которое решается делением N на B. Указанные значения мы знаем, поэтому с помощью таблицы бренда найти значение угла наклона и через Арктангенс (N / B ).
    3. Для решения таких серьезных действий лучше применить калькулятор, способный вычислять обратные тригонометрические функции. Тогда умножив длину покрытия найдем площадь каждого наклона.

    Что касается стоимости материала, то такие расчеты тоже обрабатываются на финальной стадии проектирования. Для начала необходимо рассчитать площадь поверхности, на которую будут нанесены размеры рубероида. В качестве примера приведем металлочерепицу.

    Квадрат на крыше

    Итак, параметр реальной ширины составляет 1180 мм, эффективной — 1100 мм. Теперь переходим к расчету длины покрытия дома, о котором мы уже рассказывали. Поскольку мы для примера разберем расчет, пусть указанный показатель будет равен 6 метрам.

    Это число делится на эффективную ширину и получается 5,45. Решение о действии отображает количество листов из необходимых листов и, поскольку количество не достигло целого, по понятным причинам, округляется в большую сторону.

    Таким образом, нам понадобится 6 листов металлочерепицы для укладки одного ряда по длине прямой. Перейти к расчету количества листов по вертикали.

    Для измерения вертикальной серии следует учитывать величину сцепления (обычно принимаемую в размере 140-150 мм), расстояние между коньком и карнизом, а также длину выступа роговицы.

    Пусть расстояние будет 4 метра, а подошва — 30 см. Заполнив простой пост, мы получаем размер 4.3 метра. Принять условную длину листовой металлочерепицы за 1 метр. С учетом шестигранника полезная длина одного кровельного элемента составит 0,85 м.

    После этого результат 4,3 м делим на эффективную длину и на выходе получаем 5,05 листов. При таком небольшом отклонении от целого числа мы советуем округлить в меньшую сторону.

    Расчет паро-гидроизоляции

    — И это считается очень простым. Для этого вам просто необходимо разделить площадь, которую нужно разделить на аналогичные по параметрам кровельные покрытия.Например, речь идет о балдахине отскока.

    Условно возьмем длину конька 5 метров, а ширину 4 метра. Следовательно, площадь одной единицы равна 20 кв. м, а общая ставка на два ската составит 40 кв. м. Считается паро- и гидроизоляционный материал рулонами.

    Полезное видео

    Видео Инструкция по расчету кровли:

    В контакте с

    Красиво и надежно.

    А что лежит в основе любой кровли?

    От того, насколько правильно будет проведен расчет параметров элементов стропильной системы, будет зависеть, насколько кровля будет прочной и надежной.

    Поэтому на этапе составления проекта постройки выполняется отдельный расчет стропильной системы.

    Факторы, учитываемые при расчете стропил


    Невозможно правильно рассчитать, если не учитывать интенсивность различных нагрузок, которые будут влиять на крышу дома в разные периоды.

    Факторы, влияющие на крышу, принято классифицировать по:

    1. Постоянные нагрузки. В эту категорию входят нагрузки, которые постоянно действуют на элементы системы Системы. Эти нагрузки включают в себя вес крыши, корпуса, гидроизоляции, тепло- и пароизоляции и всех других элементов крыши, которые имеют фиксированный вес и постоянно создают нагрузку на систему рафалинга. Если есть планы установить на крышу какое-либо оборудование (антенна спутникового спутникового телевидения, антенна иззернет, системы дыма и вентиляции и т. Д.)), то к постоянным нагрузкам следует прибавить вес такого оборудования.
    2. Переменные нагрузки. Эти нагрузки называются переменными из-за того, что они нагружают стропильную систему только в какое-то время определенный промежуток времени, а в другое время эта нагрузка минимальна или ее уже нет. Вес снежного покрова, нагрузка от горячих ветров, которые будут обслуживать кровлю и пр.
    3. Особый вид груза. В эту группу входят нагрузки, возникающие в районах, где очень часто случаются ураганы или имеется сейсмическое воздействие.При этом учитывается нагрузка, чтобы заложить дополнительный запас прочности.

    Расчет параметров стропильной системы достаточно сложен.

    А новичку это сделать сложно, так как на крышу нужно учитывать множество факторов.

    Ведь помимо вышеперечисленных факторов необходимо учитывать еще и вес всех элементов стропильной системы и креплений.

    Поэтому на помощь калькуляторам приходят специальные программы для расчета.

    Определение нагрузки на стропила


    Вес кровельного пирога


    Чтобы узнать нагрузку на стропила нашего дома, необходимо сначала рассчитать вес кровельного пирога.

    Этот расчет несложный, если знать общую площадь кровли и материалы, которые используются при создании самого торта.

    Сначала считают вес одного квадратного метра торта.

    Масса каждого слоя суммируется и умножается на поправочный коэффициент.

    Этот коэффициент равен 1,1.

    Вот типичный пример расчета веса кровельного пирога.

    Допустим, вы решили использовать ондулин в качестве кровельного материала.

    И правильно!

    Ведь Ондулин — надежный и недорогой материал. Именно по этим причинам он так популярен среди разработчиков.

    Итак:

    1. Ондулин: Его вес составляет 3 кг на 1 квадратный метр.
    2. Гидроизоляция. Используется полимерно-битумный материал.Один квадратный метр весит 5 кг.
    3. Слой изоляции. Используется минеральная вата. Вес одного квадрата 10 кг.
    4. Болезнь, доски толщиной 2,5 см. Вес 15 кг.

    Суммируем полученные данные: 3 + 5 + 10 + 15 = 33 кг.

    Теперь полученный результат нужно умножить на 1,1.

    Наш поправочный коэффициент.

    Итоговая цифра — 34,1 кг.

    Это вес одного квадратного метра кровельного пирога.

    Общая площадь кровли, например, 100 кв.метров.

    Итак, он будет весить 341 кг.

    Это очень мало.

    Вот в этом и одно из достоинств Ондулина.

    Рассчитать снеговую нагрузку


    Момент очень важен.

    Потому что во многих регионах зимой выпадает довольно приличное количество снега.

    А это очень большой вес, который обязательно нужно учитывать!

    Для расчета снеговой нагрузки используется карта снеговой нагрузки.

    Определите свой регион и выполните расчет снеговой нагрузки по формуле

    В этой формуле:

    — S — желаемая снеговая нагрузка;

    — СГ — много снежного покрова.

    Учитывается вес снега на 1 кв. метр.

    Этот показатель есть в каждом регионе.

    Все зависит от расположения дома.

    Для определения массы используется карта.

    — μ — поправочный коэффициент.

    Показатель этого коэффициента от угла наклона кровли зависит.

    Если угол наклона меньше 25 градусов, коэффициент равен 1.

    При угле наклона 25-60 градусов коэффициент равен 0.7.

    Если угол наклона больше 60 градусов, то коэффициент не учитывается.

    Например, дом построен в Подмосковье.

    Коньки имеют угол наклона 30 градусов.

    На карте нам показано, что дом находится в 3 районе.

    Масса снега на 1 кв. Счетчик 180 кг.

    Расчет проводим, не забывая про коэффициент коррекции:

    180 х 0,7 = 126 килограмм на 1 кВ.метровая крыша.

    Определение ветровых нагрузок


    Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

    Используйте такую ​​формулу:

    Wo — нормативный показатель, определяемый таблицей.

    В каждом регионе есть свои столы ветров.

    А показатель К — это поправочный коэффициент, который зависит от высоты дома и типа местности.

    Расчет деревянных стропил


    Длина стропила


    Расчет длины рафтинговой опоры относится к простейшим геометрическим расчетам.

    Так как вам понадобится всего два размера: ширина и высота, а также теорема Пифагора.

    Для того, чтобы расчет был более понятным, посмотрите на рисунок ниже.

    Нам известны два расстояния:

    — А это высота от нижней до верхней точки внутренней части сплава.

    Первый катат;

    — B — величина, равная половине ширины крыши.

    Второй катат.

    — C — гипотенуза треугольника.

    c² = (2 х 2) + (3 х 3).

    ИТОГО C² = 4 + 9 = 13.

    Теперь необходимо получить квадратный корень из 13.

    Можно, конечно, взять таблицы брэди, но на калькуляторе удобнее.

    Получаем 3,6 метра.

    К этому числу теперь нужно прибавить длину удаления d, чтобы получить желаемую длину стропила.

    Рассчитать и выбрать сечение меловой системы


    Сечение досок, которые мы будем использовать для изготовления стропил и других элементов стропильной системы, зависит от того, какой длины у него стропила, с каким шагом они будут устанавливаться и в зависимости от величины снеговой и ветровой нагрузки, существующих в том или ином регионе.

    Для простых конструкций используйте таблицу типовых размеров и сечений платы.

    Если конструкция очень сложная, лучше использовать специальные программы.

    Рассчитаем шаг и количество стропильных ног


    Расстояние между их основаниями называется.

    Специалисты считают, что минимальное расстояние должно быть 60 см.

    А оптимальное расстояние — 1 метр.

    Выполняем расчет расстояния между стропилами:

    • выполняем размерную динамику конька по карнизу;
    • то получившуюся цифру следует разделить на расчетный шаг стропила.Если планируется шаг 60 см, то следует делить 0,6. Если 1 метр надо разделить на 1. Далее будет предварительный выбор шага;
    • , то к желаемому результату следует прибавить 1 и округлить полученное значение в большую сторону. Таким образом, мы получаем количество стропил, которое можно установить на крышу вашего дома;
    • общую длину конька необходимо разделить на количество стропил, чтобы получился шаг стропила.

    Например, низ кровли крыши 12 метров.

    Предварительно выбираем шаг стропила 0,8 метра.

    12 / 0,8 = 15 метров.

    Добавляем агрегат 15 + 1 = 16 стропил.

    Если получалось дробное число, то округляли до наибольшего.

    Теперь из 12 метров надо делить на 16.

    В итоге 1216 = 0,75 метра.

    Вот оптимальное расстояние между стропилами на одном склоне.

    Также можно использовать таблицу, о которой говорилось ранее.

    Расчет перекрытия деревянных балок


    Для деревянных балок оптимальное значение пролета от 2.От 5 до 4 метров.

    Оптимальное сечение — прямоугольное.

    Соотношение высоты и ширины 1,4: 1.

    Балка должна входить не менее 12 см.

    В идеале балки крепятся к анкерам, которые заранее устанавливаются в стене.

    Гидроизоляция балок выполняется «по кругу».

    При расчете сечения балки учитывается нагрузка (как правило, 200 кг / кв. Метр) и эксплуатационная временная нагрузка.

    Его величина равна постоянной нагрузки — 200 кг / кв.метр.

    Зная величину пролета и шаг установки балок, таблица рассчитывается по их сечению:

    Пролет (м) / шаг установки (м) 2,0 2,5 3,0 4,0 4,5 5,0 6,0
    0,6 75×100. 75×150 75×200 100×200 100×200 125×200 150×225
    1 75×150 100×150 100×175 125×200 150×200. 150×200. 175×250.

    Если требуется более точный расчет, то воспользуйтесь калькулятором Романова.

    Расчет односкатной кровли


    Одинарной кровли — самый простой вариант кровли.

    Но этот вариант подходит не для каждой конструкции.

    А расчет стропил необходим в любом случае.

    Расчеты одинарной кровли начинаются с определения угла наклона.

    И это зависит, прежде всего, от того, какой материал вы планируете использовать для кровли.

    Например, для профнастила минимальный угол составляет 8 градусов.

    А оптимальный — 20 градусов.

    Сметные программы


    Если онлайн-калькуляторы выполняют простые вычисления, то специальное программное обеспечение может рассчитать все, что вам нужно.

    А таких программ довольно много!

    Самые известные из них — 3D MAX и autocadus.

    У этих программ всего два недостатка:

    • для их использования необходимы определенные знания и опыт; Платных таких программ
    • .

    Есть несколько бесплатных программ.

    Большинство программ можно загрузить на ваш компьютер.

    Или используйте их в Интернете.

    Видео по расчету стропил.

    Рядная крыша давно стала классической архитектурой. В список его достоинств входит простота установки, низкая стоимость обслуживания и практичность с точки зрения естественного отвода дождевой воды и снега.Чтобы в полной мере ощутить эти преимущества, необходимо грамотно продумать проект кровли и просчитать размеры. Только так можно сделать конструкцию прочной и сохранить привлекательный внешний вид на долгие годы.

    Основные параметры кровли Бартал

    Выбор оптимального размера кровли — это сложный процесс поиска компромисса между желаемым внешним видом здания и требованиями его безопасности. В правильно спроектированной крыше все пропорции близки к идеальным. К основным параметрам бартальной кровли относятся угол наклона, высота конька, ширина кровли и ее раковин.

    Наклон крыши — это величина, определяющая положение конька относительно линии горизонта. Выбор этого показателя осуществляется еще на этапе проектирования. Традиционно оба сканирования жидкой кровли выполняются с одинаковыми углами наклона, но есть и асимметричные разновидности.

    Чаще всего встречаются крыши с уклоном от 20 ° до 45 °

    Единица затемнения — градусы.Для крыш получен диапазон 1 0 -45 0. Чем больше цифра, тем острее конструкция, и наоборот, с уменьшением степени кровля становится близкой.
    В зависимости от уклона различают несколько типов кровель:

    • плоская (менее 5 °), преимущества которой — небольшой расход материалов и простота ухода, а недостатки — обязательное наличие хорошей системы. гидроизоляции и мероприятий по предотвращению накопления снега;
    • навес (до 30 °), позволяющий использовать все существующие материалы как кровельные, так и кровельные, но более дорогие по стоимости, чем плоские;
    • холодный (более 30 °), способный самоочищаться, но не обладающий сопротивлением ветровой нагрузке.

    Инструмент для измерения угла наклона конька включительно. Современные модели оснащены электронным табло и пузырьковым уровнем. Когда устройство ориентировано горизонтально, на шкале отображается «0».

    Производители предлагают приобретать уклон с помощью лазерных датчиков, позволяющих снимать измерения с объекта

    Фотогалерея: Крыши с разными значениями уклона

    Нагрузка на крышу с уклоном 45 ° градусов в 5 раз превышает на крыше под углом 11 °
    Крутые горки из-за большого уклонного зала, хорошо отводимые осадки
    Разнообразие кровли возводится при необходимости привязать стены разной высоты или примыкающей пристройки к дому
    Минимальный угол размаха рекомендуется строителями, 14 °

    В ряде нормативных документов, например, СНиП II-26-76 «Кровли» уклон указывается в процентах. Строгих рекомендаций по единичному обозначению параметра не существует. Но значение в процентах строго возвращается с опцией в градусах. Таким образом, 1 0 равно 1,7%, а 30 0 — 57,7%. Для безошибочного и быстрого перевода одних единиц измерения в другие созданы специальные таблицы.

    Таблица: Соотношение единиц измерения

    Высота салазок.

    Еще один важный параметр крыши — это высота конька. Лошадь — это верхняя точка стропильной системы, расположенная на пересечении плоскостей стержня.Он служит опорой для стропил, придает кровле необходимую жесткость, позволяет равномерно распределять нагрузку на всю конструкцию. Конструктивно представляет собой горизонтальный край из деревянного бруса. Если представить себе двойную крышу в виде треугольника, то высота конька — это расстояние от основания до верха фигуры.

    По правилам геометрии высота конька равна длине прямоугольной категории

    Общая ширина крыши и ширина подошвы

    Общая ширина крыши определяется ее шириной его коробки (размер стропильной системы) и ширины подошв.

    Свез — это часть кровли. Ширина развертки — это расстояние от места пересечения несущей стены с крышей до низа кровельного полотна. Несмотря на скромные размеры и небольшой удельный вес в общей площади, Sve играет ключевую роль в работе дома. Карниз защищает наружные стены от попадания на них атмосферных осадков, сохраняя их покрытие в первозданном виде. Он создает тень на местности в летнюю жару и укрывает людей во время снегопада.Кроме того, Свез облегчает отвод дождевой воды с крыши.

    Требуемый размер карнизной стреловидности получается удлинением или наращиванием стропила

    Существует 2 разновидности подошвы, различающиеся расположением и шириной:

    • фронтон — небольшой по ширине кровельного ската, расположенный на лицевая сторона;
    • медсестры — более широкая Све, которая расположена вдоль кровли.

    Для защиты нижней поверхности подошвы обшиваем разделочной доской, сайдингом или откосом.

    Фотогалерея: Крыши с разной шириной умывальников

    Оптимальная ширина карниза находится в пределах 50-60 см.
    Край крыши заканчивается на верхней линии фасада или стены
    Дома, построенные в средиземноморском стиле, имеют узкие скаты и небольшой угол наклона
    Широкие карнизы придают монументальность всему зданию

    Факторы, влияющие на параметры кровли

    Первый этап строительства кровли — работа и оформление техника.Здесь нужно учитывать все нюансы, которые повлияют на срок службы кровли. Параметры конструкции определяются при учете группы факторов: климатических особенностей региона, наличия мансарды и типа кровельного материала.

    В зависимости от местности, в которой находится конструкция, на нее могут оказывать влияние различные естественные силы и нагрузки. Среди них — ветер, давление снега и воздействие воды. Определить их стоимость можно, обратившись в специальную строительную организацию, которая выполняет аналогичные изыскания.Для тех, кто не ищет простых путей, есть возможность самостоятельно определить параметры.

    Ветровая нагрузка

    Ветер оказывает значительное давление на стены и крышу здания. Воздушный поток, встречающийся на своем пути с препятствием, разделяется, устремляясь в противоположные стороны: на фундамент и на провал кровли. Чрезмерное давление на SBE может стать причиной поломки кровли. В целях защиты конструкции от разрушения оценивается аэродинамический коэффициент в зависимости от угла наклона конька.
    Чем круче и выше охладитель, тем сильнее ветровая нагрузка на поверхности площадью 1 м 2. В этом случае ветер стремится перевернуть крышу. На крыше крыши ураганный ветер действует иначе — подъемная сила поднимает и забирает венец дома. Поэтому для участков со слабым или умеренным ветром можно проектировать крыши с любой высотой конька и углом наклона. А для мест с сильными порывами ветра рекомендуются маломасленные виды от 15 до 25 °.

    В дополнение к горизонтальному удару ветер оказывает давление в вертикальной плоскости, прижимает кровельный материал к обшивке

    Расчет ветровой нагрузки на крышу партии

    Расчетная ветровая нагрузка складывается из двух компонентов: нормативной значение параметра (W) и коэффициента (K), учитывающего изменение давления в зависимости от высоты (Z). Нормативное значение определяется с помощью карты ветровой нагрузки.

    Территория страны разделена на 8 зон с разными номинальными значениями ветровой нагрузки

    Высотный коэффициент рассчитывается по приведенной ниже таблице на соответствующей площади участка:

    1. А — прибрежный районы водоемов (морей, озер), пустынь, степей и тундр.
    2. Б — городская территория с препятствиями и постройками высотой 10-25 м.
    3. C — городская территория с сооружениями высотой от 25 м.
    Таблица: коэффициент для расчета ветровой нагрузки

    Рассмотрим пример. Необходимо определить расчетную ветровую нагрузку и сделать вывод о допустимом уклоне кровли. Исходные данные: регион — город Москва с учетом местности, высота дома 20 м. Находим на карте Москвы — Зона 1 с нагрузкой 32 кг / м 2. Методом объединения строк и столбцов таблицы получаем, что для высоты 20 м и типа местности в искомом коэффициенте равен 0 .85. Чередуя два числа, определяем, что ветровая нагрузка будет 27,2 кг / м 2. Поскольку полученное значение невелико, можно использовать уклон 35-45 °, иначе нужно брать угол наклона конек 15-25 °.

    Снежная нагрузка

    Снежные массы, накапливающиеся на крыше, оказывают определенное давление на крышу. Чем больше заносов, тем больше нагрузка. Но опасен не только напор снега, но и его постукивание при повышении температуры. Средний вес только что упавшего в расчете на 1 м 3 достигает 100 кг, а в сыром виде этот показатель увеличивается в три раза.Все это может вызвать деформацию кровли, нарушение ее герметичности, а в некоторых случаях привести к обрушению конструкции.

    Чем больше угол наклона конька, тем легче удаляется снежный налет с крыши. В районах с обильными снегопадами следует брать штанги с максимальной крутизной 60º. Но конструкция крыши с уклоном 45º способствует естественной липкости снега.

    Под действием падающего тепла снег тает, увеличивая риск протечки

    Расчет снеговой нагрузки на крышу партии

    Значение снеговой нагрузки получается путем умножения средней нагрузки (S), характерной для определенного типа рельефа местности и поправочный коэффициент (M).Среднее значение S найдено по снеговой нагрузке России.

    На территории России 8 снежных участков.

    Поправочный коэффициент M меняется в зависимости от уклона кровли:

    • при угле кровли до 25 0 м равен 1;
    • среднее значение M для диапазона 25 0-60 0 составляет 0,7;
    • для охлаждающих крыш с углом более 60 0, коэффициент M в расчетах не участвует.

    Рассмотрим пример. Необходимо определить снеговую нагрузку на дом с углом наклона конька 35 0, размещенный в Москве.На карте находим, что требуемый город находится в зоне 3 со снеговой нагрузкой 180 кг / м 2. Коэффициент M принят равным 0,7. Следовательно, желаемое значение 127 кг / м 2 получится, если умножить два этих параметра.

    Суммарная нагрузка складывания от веса всей крыши, снеговой и ветровой нагрузки не должна быть более 300 кг / м 2. В противном случае следует выбрать более легкий кровельный материал или изменить угол наклона ската.

    Тип крыши: Ceumary или Bescane

    Есть 2 типа двускатных крыш: чердак и ерунда.Их имена говорят сами за себя. Так, мансардная (отдельная) крыша оборудуется нежилой мансардой, а нижняя (совмещенная) — эксплуатируемой мансардой. Если предполагается использовать кровельное пространство для хранения неиспользуемых в быту вещей, нет смысла увеличивать высоту конька крыши. И наоборот, при планировке в пронизанной комнате жилое помещение должно увеличивать высоту конька.

    Высота любого типа кровли должна быть достаточной для проведения внутреннего ремонта.

    Для нежилых кровель высоту конька определяют правила пожарной безопасности. Строительные нормы гласят, что на чердаке должен быть проход высотой 1,6 м и длиной 1,2 м. Для крыш жилых домов высоту устанавливают, исходя из их удобства и беспроблемности расстановки мебели.

    Вид на кровельный материал

    Еще недавно на строительном рынке предлагалось всего несколько позиций кровельных материалов. Это был традиционный сланец и стальной оцинкованный лист. Теперь ассортимент заметно пополнился новинками. При выборе материала для кровли следует учитывать несколько правил:

    1. При уменьшении габаритов штучных кровельных материалов угол наклона увеличивается.Это связано с большим количеством стыков, которые являются потенциальными местами утечки. Поэтому приближение осадков стараемся сделать максимально быстрым.
    2. Для крыш с небольшой высотой конька предпочтительнее применять рулонные кровельные материалы или крупнолистовое полотно.
    3. Чем больше весит рубероид, тем круче должен быть уклон кровли.

    Интервал возможных уклонов описан в инструкции производителя по устройству кровли

    Стоимость кровли бартал

    Логично, что при увеличении уклона конька площадь крыша увеличивается.Это приводит к увеличению расхода пил и рубероидов и комплектующих (гвоздей, саморезов) для их закрепления. Стоимость кровли с углом наклона 60 ° в 2 раза больше, чем создание плоской кровли, а уклон 45 ° обойдется в 1,5 раза дороже.

    Чем больше общая нагрузка на крышу, тем большее сечение бруса используется для стропильной системы. При небольшом наклоне крыши уклон уменьшают до 35-40 см или делают каркас сплошным.

    Безошибочный расчет размеров крыши Сохранить семейный бюджет

    Видео: система строповки и параметры крыши

    Расчет параметров крыши

    Чтобы быстро рассчитать размеры крыши, вы можете использовать онлайн-калькулятор. В поле программы вводятся исходные данные (размер здания, тип кровельного материала, высота подъемника), и в результате получается желаемое значение наклона стропила, площадь \ кровля, вес и количество рубероида.Небольшой минус — шаги расчета скрыты от пользователя.

    Для большего понимания и наглядности процесса можно проводить независимые расчеты параметров кровли. Существует математический и графический метод расчета кровли. Первый основан на тригонометрических тождествах. Крыша воздуховода представлена ​​в виде равноцепного треугольника, размеры которого являются параметрами кровли.

    С помощью формул тригонометрии можно рассчитать параметры кровли

    Расчет угла ската кровли

    Исходными данными для определения угла ската являются выбранная высота крыши и половина ее ширины . В качестве примера рассмотрим классическую двухуровневую крышу с симметричными коньками. Имеем: высота конька 3 м, длина стены 12м.

    Размеры C и D принято называть кровлей

    Последовательность расчета уклона:

    1. Условную кровлю делим на 2 прямоугольных треугольника, для которых проводим перпендикулярно верху к основанию фигура.
    2. Рассмотрим один из прямоугольных треугольников (левый или правый).
    3. Поскольку конструкция симметрична, выступ стержней c и d будет одинаковым.Они равны половине длины стены, т.е. 12/2 = 6 м.
    4. Для расчета угла наклона конька и расчета его касательной. Из школьного курса я помню, что касательная — это отношение противоположного катеха к соседнему. Противоположная сторона — это высота крыши, а прилегающая — половина длины кровли. Получаем, что касательная 3/6 = 0,5.
    5. Чтобы определить, какой угол имеет результирующую касательную, мы используем таблицу Брэди. Найдя в нем значение 0.5, находим, что угол наклона конька равен 26 0.

    Упрощенные таблицы могут применяться для перевода касательных или синусов угла в градусы.

    Таблица: Определение наклона конька по касательному углу для диапазона 5-60 0

    Расчет подъема дуплексной крыши и высоты конька

    Высота крыши тесно связана с крутая горка. Определяется методом обратного метода получения уклона.За основу расчета берется угол наклона кровли, подходящий для данной местности, в зависимости от снеговой и ветровой нагрузки, типа кровли.

    Чем больше уклон, тем больше свободного места под крышей

    Порядок расчета подъема крыши:

    1. Для удобства разделим нашу «крышу» на две равные части, осью симметрии будет высота кататься на коньках.
    2. Определяем тангенс выбранного угла наклона крыши, для чего воспользуемся таблицами Brady или инженерным калькулятором.
    3. Зная ширину дома, рассчитываем размер его половины.
    4. Высота конька находится по формуле H = (дюйм / 2) * TG (A), где H — высота крыши, ширина B и угол наклона ската.

    Воспользуемся данным алгоритмом. Например, необходимо установить высоту короба крыши дома шириной 8 м и углом наклона 35 0. С помощью калькулятора находим, что тангенс 35 0 равен 0,7. Половина ширины дома 4 м.Подставляя параметры в тригонометрическую формулу, находим, что H = 4 * 0,7 = 2,8 м.

    Грамотно рассчитанная высота крыши придает дому гармоничный вид

    Результирующая процедура относится к определению подъема крыши, то есть расстояние от низа этажа чердака до участка водопроводных ножек. Если стропила выступают над балкой конька, общая высота конька определяется как сумма подъема крыши и 2/3 толщины балки для сплава.Итак, полная длина конька для крыши с подъемом 2,8 м и толщиной бруса 0,15 м получается равной 2,9 м.

    Местами вырубка уступов для сборки с коньковым прогоном стропил уменьшена на 1/3

    Расчет длины стропила и ширины кровли

    Для расчета длины стропила (гипотенуза в прямоугольнике треугольник), вы можете пойти двумя способами:

    1. Рассчитайте размер с помощью теоремы Пифагора, которая гласит: сумма квадратов катетов равна квадрату гипотенузы.
    2. Воспользуйтесь преимуществом тригонометрической идентичности: длина гипотенузы в прямоугольном треугольнике — это отношение противоположной категории (высота крыши) к угловому синусу (уклон крыши).

    Рассмотрим оба случая. Допустим, у нас есть высота подъемника на крышу 2 м и ширина 3 м. Подставляем значения в теорему Пифагора и получаем, что искомое значение равно квадратному корню из 13, что составляет 3,6 м.

    Зная две категории треугольников, вы можете легко вычислить гипотенузу или длину конька.

    Второй способ решения проблемы — найти ответ через тригонометрические тождества.У нас есть крыша с углом наклона 45 0 и высотой подъема 2 м. Затем длина стропила рассчитывается как отношение числа подъемов 2 м к пазухе наклона 45 0, что составляет 2,83 м.

    Ширина крыши (на рисунке LBD) складывается из длины стропила (LC) и длины рогового выступа (LDC). А длина крыши (LCD) складывается из длины стены дома (LDD) и двух лобовых подошв (LFS). Для дома с шириной ящика 6 м и скатами 0.5 м, ширина крыши — 6,5 м.

    Строительные нормы не регламентируют четкое значение длины конька, она может быть выбрана в широком диапазоне размеров.

    Расчет площади кровли

    Зная длину конька и ширину крыши, легко найти ее площадь, сдвинув заданные размеры. Для бартальной кровли Общая площадь кровли равна сумме площадей обеих поверхностей конька . Остановимся на конкретном примере.Пусть крыша дома будет иметь ширину 3 м и длину 4 м. Тогда площадь одного конька равна 12м 2, а общая площадь всей кровли — 24м2.

    Неправильный расчет площади кровли может привести к дополнительным расходам при покупке рубероида

    Расчет кровельных материалов

    Для определения количества кровельных материалов необходимо вооружить кровлю площадью. Все материалы надеваются на жилет, поэтому при покупке следует вносить небольшую наценку в 5-10% от расчетного номинала.Правильный расчет количества материалов существенно сэкономит бюджет строительных работ.

    Общие правила расчета пиломатериалов:

    1. Габрит и сечение мауэрлата. Минимально возможное сечение бруса — 100 × 100 мм. Длина соответствует периметру ящика, запас по компаундам установлен в районе 5%. Объем бруса получается путем умножения размера сечения и длины. А если умножить полученное значение на плотность древесины, то пиломатериалов будет много.
    2. Размер и количество стропил. За основу расчета берется общая нагрузка на кровлю (давление кровельного пирога, снега и ветра). Предположим, что общая нагрузка равна 2400 кг / м 2. Средняя нагрузка, приходящаяся на 1 м стропила, составляет 100 кг. С учетом этого метра будет равна 2400/100 = 24 м. На длину стропила 3 ​​м у нас получается всего 8 стропильных ног или 4 пары. Сечение стропила берется от 25х100 мм и выше.
    3. Объем материала для корня.Это зависит от типа кровли: для битумной черепицы строится сплошной дум, а для профнастила или асботического сланца вертушку.

    Расчет кровельных материалов Рассмотрим на примере металлочерепицы. Это листовой материал, закрепленный на крыше в один или несколько рядов.

    Последовательность расчета:

    1. Определение количества листов. Полотно металлочерепицы имеет полную 1180 мм и рабочую ширину 1100 мм. Последнее менее реально и не учитывается при расчете, так как идет на перекрытие стыков.Количество листов определяется как отношение полной ширины кровли (вместе с раковинами) к полезной ширине листа. Причем результат деления округляется до целого значения. Так, для кровли с шириной скальпа 8 м и металлочерепицы «Монтеррей» шириной 1,1 м количество листов находится в формуле: 8 / 1,1 = 7,3 шт, а с учетом округления 8 шт. Если полотно уложено в несколько вертикальных рядов, то длину конька делят на длину кровельного полотна с учетом зазора между листами до 15 см.Учитывая, что крыша двойная, стоимость увеличивается вдвое, т.е. вам понадобится 16 листов.
    2. Определение общей площади. Для определения общей площади рубероида количество полотен умножается на полную площадь (произведение полной ширины и длины) одного листа. В нашем случае 8 * (1,18 м * 5 м) = 47,2 м 2. Для банталовых конструкций результат умножается на два. Получаем, что вся площадь крыши составляет 94,4 м 2.
    3. Определение объема гидроизоляции.Стандартный ролон из гидроизоляционного материала имеет площадь 65 м 2 без смыва. Количество рулонов получается делением общей площади кровли на площадь пленки, т.е. 94,4 м 2/65 м 2 = 1,45 или 2 полных рулона.
    4. Определение количества крепежа. На 1 м 2 крыши приходится 6-7 саморезов. Тогда для нашей ситуации: 94,4 м 2 * 7 = 661 Саморез.
    5. Определение количества ерунды (коньки, винты).Общая методика досок составляет 2 м, а рабочая зона — 1,9 м за счет частичного перекрытия. Разделив длину конька на рабочую длину досок, получаем необходимое количество добротности.
    Видео: Расчет материалов для бартальной кровли с помощью онлайн-калькулятора

    Графический метод определения параметров кровли состоит в том, чтобы пробить ее в убавку. Потребуется листок бумаги (обыкновенный или миллиметровый), транспорт, линия и карандаш. Порядок действий:

    1. Масштаб выбран.Его оптимальное значение — 1: 100, то есть на каждый 1 см листа бумаги приходится 1 м конструкций.
    2. Рисуется горизонтальный отрезок, длина которого соответствует основанию крыши.
    3. Это середина отрезка, от точки которого проводится перпендикуляр (вертикальная линия под углом 90 0).
    4. Используя автомобиль от основания основания крыши, откладывается желаемый угол наклона крыши и проводится наклонная линия.
    5. Место пересечения наклонной линии с перпендикуляром дает высоту подъема крыши.
    Видео: Расчет материалов для бартальной кровли вручную

    Первое, на что следует обратить внимание — это внешний вид кровли. Архитекторы следят за тем, чтобы кровля гармонично сочеталась с фасадом здания. Но одной красоты мало. Важно правильно рассчитать параметры, чтобы конструкция была прочной и функциональной. Если пренебречь снеговой и ветровой нагрузкой, установка стропила под неправильным углом может привести к разрушению кровли. А неправильное определение площади кровли обернется дополнительными расходами на приобретение недостающих материалов.Поэтому необходимо грамотно подойти к расчетам, обращая внимание на все нюансы.

    Хотите быстро рассчитать стропильную систему, не изучая теорию и используя надежных Follows? Воспользуйтесь онлайн-калькулятором Онлайн!

    Вы можете представить человека без костей? Точно так же крыша прицела без стропильной системы больше похожа на здание из сказки про трех поросят, которое легко поглотит природные элементы. Прочная и надежная система стропил — залог долговечности конструкции кровли.Чтобы качественно построить стропильную систему, необходимо учесть и спрогнозировать основные факторы, влияющие на прочность конструкции.

    Учитывать все изгибы кровли, поправочные коэффициенты на неравномерное распределение снега по поверхности, снос снега ветром, уклон склона, все аэродинамические коэффициенты, влияние конструктивных элементов кровли и т. Д. просчитать все это максимально приближенно к реальной ситуации, а также учесть все Нагрузки и умело собирать их комбинации — задача не из легких.

    Если хотите досконально разобраться, список полезной литературы приведен в конце статьи. Конечно, курс переоборудования для полного понимания принципов и безупречного расчета стропильной системы в одну статью не помещается, поэтому приведем основные моменты для упрощенного варианта расчет .

    Классификация нагрузок

    Нагрузка на стропильную систему классифицируется по:

    1) Техническое обслуживание :

    • постоянные нагрузки : вес стропильных конструкций и крыш,
    • длинная нагрузка — снег и температурные нагрузки с пониженными расчетными значениями (используются при необходимости с учетом влияния продолжительности нагрузки при проверке на выносливость),
    • переменное кратковременное влияние — Снег и влияние температуры на полное расчетное значение.

    2) Дополнительно — Ветровое давление, масса строителей, ледовые нагрузки.

    3) Fors major — Взрывы, сейсмичность, пожары, аварии.

    Для реализации расчета стропильной системы принято рассчитывать предельные нагрузки так, чтобы затем, исходя из расчетных значений, определить параметры элементов стропильной системы, способных выдержать эти нагрузки.

    Расчет стропильной системы скатных крыш производится для двух предельных состояний:

    а) Граница, при которой разрушается конструкция.Максимально возможная нагрузка на прочность конструкции стропила должна быть меньше предельно допустимой.

    б) предельное состояние, в котором возникают отслоения и деформации. Результирующий прогиб системы под нагрузкой должен быть меньше максимально возможного.

    Для более простого расчета применяется только первый метод.

    Расчет снеговых нагрузок на крышу

    Для расчета снеговой нагрузки Используйте такую ​​формулу: MS = Q X KS X KC

    Q. — вес снежного покрова, покрывающего 1м2 плоской горизонтальной поверхности крыши. Он зависит от территории и определяется картой на рисунке № X для второго предельного состояния — выбирается расчет прогиба (когда дом находится на стыке двух зон, снеговая нагрузка с большим значением).

    Для расчета прочности по первому типу величина нагрузки выбирается по площади размещения на карте (первая цифра в указанной дроби — числитель), либо берется из таблицы No.1:

    Первое значение в таблице измеряется в KPA, в скобках — желаемое переведенное значение в кг / м2.

    тыс. — поправочный коэффициент на угол наклона кровли.

    • Для крыш с крутыми скатами с углом более 60 градусов снеговые нагрузки не учитываются, ks = 0 (на прохладных крышах снег не скапливается).
    • Для крыш с углом от 25 до 60, коэффициент составляет 0,7.
    • В остальном он равен 1.

    Угол наклона крыши можно определить онлайн Калькулятор крыши подходящего типа.

    Kc. — Коэффициент ветрового сноса снега с крыш. При условии двускатной кровли с углом ряда 7-12 градусов на участках на карте со скоростью ветра 4 м / с принимается КС = 0,85. На карте показано зонирование скорости ветра.

    Коэффициент сноса Kc. не учитывается в районах с январской температурой более теплых -5 градусов, так как на крыше образуется ледяная корка, а снежного увядания не бывает.Коэффициент не учитывается и в случае закрытия здания от ветра более высокая прилегающая постройка.

    Снег падает неравномерно. Часто так называемый снежный мешок образуется с подветренной стороны, особенно в местах стыков, выцветает (ендов). Поэтому, если вы хотите прочную крышу, сделайте в этом месте шаг стропила минимальный, также внимательно ознакомьтесь с рекомендациями производителей рубероида — снег может сломать раковину, если она будет некорректных размеров.

    Напоминаем, что приведенный выше расчет предлагается вашему вниманию в упрощенном виде. Для более достоверного расчета советуем результат умножить на коэффициент надежности на нагрузку (для снеговой нагрузки = 1,4).

    Расчет ветровых нагрузок на солнечную систему

    Разобравшись с давлением снега, перейдем к расчетам влияния ветра.

    Независимо от угла конька, ветер действительно действует на крышу: холодная крыша пытается вернуться в исходное положение, более плоская крыша — подняться с подветренной стороны.

    Для расчета нагрузки ветра учитывается его горизонтальное направление, а дует раздвоенный: на фасад и на скат крыши. В первом случае ручей делится на несколько — часть спускается к основанию, часть потока на тангенциальном дне вертикально прижимается к раковине кровли, пытаясь ее поднять.

    Во втором случае, воздействуя на стержни крыши, ветер давит перпендикулярно коньку, давя на него; Также формируется юрисдикция на тангенциальной стороне намотки стороны, резинка переходит в подъемную силу уже с подветренной стороны, из-за разницы в давлении ветра с обеих сторон.

    Для расчета усредненной ветровой нагрузки использована формула

    MV = WO X KV X KC X Коэффициент прочности ,

    где WO. — Нагрузочное давление ветра определяется картой

    Kv. — Коэффициент поправки к ветровому давлению в зависимости от высоты здания и площади.

    Kc. — Аэродинамический коэффициент зависит от геометрии конструкции крыши и направления ветра.Значения для результирующей стороны отрицательные, для наветренной — положительные

    Таблица аэродинамических коэффициентов в зависимости от отделки кровли и отношения высоты здания к длине (для костяной кровли)

    для одинарной крыши необходимо взять коэффициент из таблицы для CE1.

    Для упрощения расчета значение C проще принять максимальное, равное 0,8.

    Расчет собственной массы, кровельный пирог

    Для расчета постоянной нагрузки Необходимо рассчитать вес крыши (проверка кровельного пирога на рисунке x ниже) на 1 м2, полученный вес нужно умножить на поправочный коэффициент 1.1 — такую ​​нагрузку система подошвы должна выдерживать в течение всего срока службы.

    Вес кровли складывается из:

    1. объем леса (м3), использованный в качестве обрешетки, умножается на плотность древесины (500 кг / м3)
    2. вес стропильной системы
    3. вес 1м2 кровельного материала
    4. вес 1м2 вес утеплителя
    5. вес 1м2 отделочного материала
    6. вес 1м2 гидроизоляции.

    Все эти параметры легко узнать, указав эти данные у продавца, или посмотрев на этикетку.Основные характеристики: м3, м2, плотность, толщина, — производить простые арифметические операции.

    Пример: Для утеплителя плотностью 35 кг / м3, упакованного рулоном толщиной 10 см или 0,1 м, длиной 10 м и шириной 1,2 м, вес 1 м2. Он будет равен (0,1 х 1,2 х 10) х 35 / (0,1 х 1,2) = 3,5 кг / м2. Вес остальных материалов можно рассчитать по тому же принципу, только не забудьте перевести сантиметры в метры.

    Чаще всего Нагрузка кровли на 1 м2 не превышает 50 кг, поэтому при расчетах заложенная сумма умножается на 1.1, т.е. использовано 55 кг / м2, что само по себе берется в запас.

    Дополнительные данные можно найти в таблице ниже:

    10-15 кг / м²

    Керамическая плитка

    35-50 кг / м²

    Цементно-песчаная черепица

    40-50 кг / м²

    Битумная черепица

    8-12 кг / м²

    Металлочерепица.

    Профессор

    Черный вес макета

    18-20 кг / м²

    Вес роков

    8-12 кг / м²

    Масса стропильной системы

    15-20 кг / м²

    Собираем нагрузку

    Согласно упрощенной версии, теперь необходимо сложить все найденные выше нагрузки простым суммированием, мы получим окончательную нагрузку в килограммах на 1 м2 кровли.

    Расчет стропильной системы

    После сбора основных нагрузок уже можно определить основные параметры стропильной системы.

    Нужно на каждую стропильную ногу отдельно, переводим кг / м2 в кг / м.

    Рассмотрим формулу: Н = ступенька стропила xq , где

    Н — равномерная нагрузка на стропильную стопу, кг / м
    Ступень стропила — расстояние между стропилами, м
    Q — Рассчитанная выше конечная нагрузка на кровлю, кг / м²

    Из формулы видно, что, изменяя расстояние между стропилами, можно регулировать равномерную нагрузку на каждую опорную ногу.Обычно шаг стропила находится в пределах от 0,6 до 1,2 м. Для кровли с утеплителем при выборе ступени целесообразно ориентироваться на параметры листа утеплителя.

    В общем, при определении шага монтажа стропил лучше исходить из экономических соображений: просчитать все варианты раскладки и выбрать наиболее дешевый и оптимальный количественный расход материалов для конструкции стропил.

    • Расчет сечения и толщины стропильной подошвы

    При строительстве частных домов и коттеджей при выборе сечения и толщины стропил руководствуется приведенная ниже таблица (сечение стропил указывается в мм).В таблице усредненные значения по территории России, а также размеры стройматериалов, представленных на рынке. В общем случае этой таблицы достаточно, чтобы определить, сколько сечения нужно для покупки леса.

    Таблица сечений стропила

    Однако не следует забывать, что размеры стропильной стопы зависят от конструкции стропильной системы, качества используемого материала, постоянных и переменных нагрузок на кровлю.

    На практике при строительстве частного жилого дома чаще всего используется для сечения 50х150 мм (толщина х ширина).

    Самостоятельный расчет сечения стропил

    Как уже было сказано выше, стропила рассчитываются на максимальную нагрузку и на прогиб. В первом случае учитывается максимальный момент изгиба, во втором проверяется сечение стропильной стопы на устойчивость прогиба на самом длинном участке пролета. Формулы довольно сложные, поэтому мы выбрали для вас упрощенный вариант .

    Размеры пиломатериалов

    Толщина профиля (или высота) рассчитывается по формуле:

    а) если угол кровли

    H ≥ 8.6 x LM X √ (N / (B x RIP))

    b) при наклоне крыши> 30 °, стропила с изгибом-сжатием

    H ≥ 9,5 x LM X √ (N / (BX RIPS) )

    Обозначения:

    H, см. — Высота стропила
    LM, M. — рабочий участок самой длинной стропильной ноги
    N. , кг / м — Распределенная нагрузка на стропило
    B, см. — Ширина Stropila
    RIZG , кг / см² — Сопротивление древесины изгибу

    Для сосны и пихты RIZG в зависимости от разновидности древесина составляет:


    Важно проверить, не превышает ли прогиб допустимого значения.

    Величина прогиба стропила должна быть меньше L / 200. — Длина максимального пролета между опорами в сантиметрах, деленная на 200.

    Это условие выполняется при следующем неравенстве:

    3,125 х. Н. x. ( LM. ) ³ / ( B. x. H. ³) ≤ 1

    Н (кг / м) — распределенная нагрузка на погонный метр стропила стопа
    LM (M) — рабочий участок максимальной длины максимальной длины
    B (см) — ширина профиля
    H (см) — высота профиля

    Если значение выходит больше единиц, необходимо увеличить параметры стропила В. или H. .

    Использованные источники:

    1. Снип 2.01.07-85 нагрузки и удары с последними изменениями в 2008 году.
    2. СНиП II-26-76 «Крыша»
    3. СНиП II-25-80 «Деревянные конструкции»
    4. Снип 3.04.01-87 «Изоляционные и отделочные покрытия»
    5. А.А.Савельев «Стропил Системс» 2000
    6. By -ggetz, Дитер Хоро, Карл Мелер, Юлиус Наттерер «Атлас деревянных конструкций»

    Горячие продажи дешевые цены шифер черепицы

    Главная> Решение> Горячая распродажа по дешевой цене шиферная черепица

    • черепица marley | кровельный выход

      магазин черепицы marley.marley — производители выдающейся черепицы из глины и бетона. огромные скидки в кровельных магазинах, с быстрой доставкой по всей стране. Компания Marley производит черепицу более 100 лет и зарекомендовала себя как один из ведущих производителей в Великобритании.

      Читать далее
    • цены на шифер кровельный глобальный центр цен на камень

      Китайская высококачественная и дешевая черепица из черного сланца, горячая распродажа, оптовая продажа, брусчатка и грубые края для покрытия кровли, а также естественный сплит-порт xiamen, китайское время сен 12,2017

      Читать далее
    • # 1 композитная черепица из шифера лучший синтетический шифер

      Укладка композитной черепицы из шифера — лучшая альтернатива шиферной кровле.долговечность. Если вы устали от дорогостоящего обслуживания и ремонта, необходимого для вашей естественной шиферной крыши, наша черепица из имитационного шифера — ваша лучшая альтернатива. Натуральная сланцевая плитка хрупкая и требует партии

      шт. Читать далее
    • китайская плитка, керамическая плитка, поставщик полированной плитки foshan

      60×60 Фошань заводская дешевая цена керамическая напольная плитка Porcealin. Нам $ 3 6 / квадратный метр горячая продажа фабрика прямая цена 600×600 фарфор керамическая напольная плитка. США $ 3 8 / квадратный метр популярного строительного материала вне стены керамической черепицы шифера.0,56 1,89 доллара США / штук

      Читать далее
    • 2020 Стоимость шифера и плитки | шиферная плитка

      , их средняя цена составляет примерно 4 доллара за квадратный фут, а более дорогие сланцевые плитки стоят до 7 долларов за квадратный фут. если деньги не являются целью вашего проекта, вы даже можете купить очень дорогие сланцевые напольные покрытия по цене 15–21 доллар за квадратный фут. и наоборот, если у вас ограниченный бюджет, подумайте о покупке в каждом конкретном случае.

      Читать далее
    • бюджетная плитка | дешевая плитка для стен и пола

      плитки из нашей бюджетной коллекции включают в себя множество актуальных вариантов, доказывая, что снижение затрат не означает, что вам нужно идти на компромисс в отношении качества, стиля или отделки.какую бы схему дизайна вы ни задумали, вы можете быть уверены, что найдете идеальное решение с этой линейкой, которая включает в себя все, от простого камня и бетона до красивых полированных мраморов и плитки с узорами

      Читать далее
    • китай производитель продукции jutairooftiles

      высокопрочная дешевая потолочная черепица из шифера .. заводская цена строительных материалов плоская черепица из глины. плоская керамическая черепица из глины. зеленая натуральная керамическая плоская черепица из глины.Продажа плоской черепицы во французском стиле

      Читать далее
    • производители и поставщики сланцевой плитки, китай сланцевая плитка

      производитель / поставщик сланцевой плитки, список производителей и заводов сланцевой плитки в Китае, быстро найдите квалифицированных китайских производителей сланцевой плитки, поставщиков, фабрики, экспортеров и оптовиков made in China.

      Читать далее
    • черепица на продажу | ebay

      envirotile пластиковая черепица из сланца / легкая черепица 1 м2 упаковка из 12 плиток £ 49.95 Сделать предложение envirotile пластиковая черепица / легкая черепица 1м2 упаковка из 12 плиток

      Читать далее
    • 2020 сколько стоит черепица? бедра .au

      Солнечная черепица

      может выглядеть как сланец, терракота или иметь разные цвета. Цены варьируются, но солнечная кровельная черепица может стоить от 8000 до 18000 долларов в зависимости от бренда и стиля. Некоторые солнечные кровельные плитки стоят 230 долларов за квадратный метр, и цены снижаются, поскольку рост конкуренции снижает цены.

      Читать далее
    • шиферная крыша стоимость, плюсы и минусы, факты и часто задаваемые вопросы 2020

      Одним из недостатков шифера для некоторых домовладельцев является большой вес сланцевой черепицы, который может составлять от 800 до 1500 фунтов на квадрат (100 квадратных футов). следовательно, не все дома имеют конструктивную опору, необходимую, чтобы выдержать вес шиферной крыши, и часто требуется дополнительное армирование до

      . Читать далее
    • поставщики плитки из натурального сланца для облицовки стен из рыбьей чешуи и

      находят в продаже сегодня высококачественную плитку из натурального сланца для облицовки стен из рыбьей чешуи в официальном интернет-магазине Realho Stone, мирового лидера в этой области.Наша дешевая плитка из натурального сланца для облицовки стен из рыбьей чешуи поставляется в идеальной резке, хорошо отполированной и конкурентоспособной цене. Вы можете быть уверены в покупке, и мы предложим вам хорошее послепродажное обслуживание и быструю доставку.

      Читать далее
    • каменная черепица, шиферная черепица, черная шиферная черепица

      каменная черепица на продажу, шиферная черепица, черная шиферная черепица для кровли, дешевая шиферная черепица, цена и стоимость каменной черепицы, добро пожаловать на покупку шиферной черепицы хорошего качества и цены напрямую от поставщиков и производителей шиферной черепицы.

      Читать далее
    • китай производитель плоской черепицы jutairooftiles

      существует множество различных типов плоской черепицы. плоская черепица изготовлена ​​из высококачественной глины и обожжена при высокой температуре 1200 градусов. он обладает такими преимуществами, как высокая прочность, прекрасная плоскостность, водонепроницаемость, морозостойкость, устойчивость к давлению, коррозионная стойкость и простота конструкции. плоская черепица не только соответствует европейскому архитектурному стилю и требованиям

      . Читать далее
    • кровля | кровельные листы | кровельные материалы | фитили.co.uk

      Кровля из стеклопластика

      представляет собой однослойный ламинат (армированный стекловолокном). GRP — идеальный способ отделки, ремонта или обновления новых или существующих поверхностей плоских крыш. гладкая современная отделка

      Читать далее
    • китайский натуральный серый цвет, черная сланцевая черепица культуры, черепица

      китайский натуральный серый, черная сланцевая черепица, кровельная черепица, кровельная черепица, найдите подробную информацию о сланцевой черепице, черепице из китайского натурального серого, сланцевой черепице черной культуры, черепице, кровельной черепице xiamen shun shun stone import & export co., ООО

      Читать далее
    • пластиковая черепица | плитка под сланец | до 20 от

      Таким образом, общая стоимость установки пластиковой черепицы на крышу обычно ниже, чем у традиционных альтернатив. Подпишитесь, чтобы получать эксклюзивные скидки, вдохновение и многое другое, закажите материалы сегодня и платите в удобные для вас сроки с помощью наших беспроблемных вариантов финансирования.

      Читать далее
    • шиферная черепица плюсы, минусы и стоимость

      Хорошо смонтированная шиферная крыша прослужит столетие и более.плохо установленный — все равно что вообще не иметь крыши. вес: вес шиферной черепицы от 800 до

      Читать далее
    • envirotile самый эффективный и прочный переработанный пластик

      27/1/2011 · tpo резиновая шиферная крыша установлена ​​на крышу в викторианском стиле. Продолжительность 5 12. bob vila, как покрыть крышу глиняной или бетонной черепицей. Продолжительность строительства новой крыши 8 50. fixmyroof 942 740 просмотров.

      Читать далее
    • Фабрика

      продает оптом черепицу из натурального сланца, зеленую океан,

      фабрика оптовых продаж черепицы из натурального сланца Ocean Green, полная информация о фабрике оптовых продаж черепицы из натурального сланца, сланца, шиферной черепицы, черепицы из сланца от поставщика или производителя waymark product international group

      Читать далее
    • [горячий товар] б / у натуральный дешевый зеленый сланец

      китайские натуральные дешевые зеленые сланцевые плитки и плиты, используемые для стен или полов, садов и т. Д., Найдите подробную информацию о китайском сланце, зеленом сланце из натуральных дешевых зеленых сланцевых плиток и плит, используемых для стен или полов и садов, и т. Д. экспортная компания, ООО

      Читать далее
    • как установить черепицу 14 шагов (с иллюстрациями) wikihow

      20.09.2019 · довольно дешевые и распространенные черепичные крыши, которые есть у многих людей, довольно легкие; если вы переходите с легкой крыши на черепичную, разница в весе будет существенной. для относительно среднего дома с крышей площадью 1500 квадратных футов общий вес подкладки и плитки будет составлять около 8 тонн.

      Читать далее
    • черепица foshan oceanland ceramics co., ООО стр. 1.

      горячая распродажа дешевая цена шиферная черепица брелок цена 0,55 1,88 долл. США / шт. мин. порядка 2000 штук. быстрый просмотр. дешевая цена кровельный строительный материал каменная черепица с покрытием цена фоб цена 0,55 1,88 долл. мин. порядка 2000 штук. быстрый просмотр. заводская цена фарфора

      Читать далее
    • черепица из синтетического сланца и другие подделки | идеи для дома

      Настоящая сланцевая черепица

      — это элегантный кровельный материал, который может прослужить несколько раз, иногда более 150 лет.но настоящий камень тяжелый, дорогой и становится настолько редким, что трудно найти мастера, чтобы установить его. Поэтому плитка из синтетического камня является хорошей заменой настоящей вещи.

      Читать далее
    • черепица для продажи в южном йоркшире | gumtree

      в наличии на продажу 50 x двойная римская крыша старая английская темно-красная бетонная черепица 30 x двойная римская кровельная черепица sandtoft 26 x шт сегментный коньковый конек старый английский темно-красный 1 x цементная перемычка длиной 120 см все материалы новые никогда не использовались

      Читать далее
    • глиняная черепица терракотовая черепица последняя цена

      находится здесь глиняная черепица, производителей, поставщиков и экспортеров терракотовой черепицы из Индии.получить контактную информацию и адреса компаний, производящих и поставляющих глиняную черепицу, терракотовую черепицу, хапраил по всей Индии.

      Читать далее
    • Кварц каменная плитка пейзаж для сланца, вид кварц

      кварцевые каменные плитки пейзаж для сланцевой плитки, 10 долларов США 30 / квадратный метр, гуандун, китай, кария, wt132. Источник от foshan caria building material co., Ltd. на .

      Читать далее
    • как укладывать шифер на крышу инструкции по укладке и укладке шифера

      Угол наклона крыши

      определяет не только, какие сланцы использовать, но и степень перекрытия, необходимого шиферной крыше, чтобы оставаться водонепроницаемой.Если вы не опытный кровельщик, то некоторые термины, используемые для обозначения сланца, расстояния между обрешетками или перекрытия сланцев, могут добавить путаницы.

      Читать далее
    • шифер купа, испанский шифер и кровля от huws серый

      наш выбор включает в себя сине-серый испанский сланец, тяжелый испанский сланец и испанский сланец с отверстиями, поэтому вы гарантированно найдете испанскую черепицу, которая вам нужна. Если вам нужна помощь в выборе наиболее подходящего планшета, не стесняйтесь обращаться к нам через Интернет или в ближайший к вам магазин, наша команда экспертов всегда рада помочь.

      Читать далее
    • китай кровельный шифер, производители кровельного шифера

      китайские производители кровельного шифера выбирают высококачественные кровельные шиферные изделия 2020 года по лучшей цене от сертифицированных китайских производителей кровли, поставщиков шифера из Китая, оптовых торговцев и фабрики, произведенной в

      Читать далее
    • Серый эко-шифер, упаковка из 34 шт. | синтетическая черепица

      Эко-черепица из сланца — это переработанная синтетическая сланцевая черепица, изготовленная из 100 переработанных пластиков.эта плитка также гибкая и поэтому может использоваться для впадин и выступов. Следовательно, нет необходимости в аксессуарах, изготовленных на заказ, так как любой сланец можно разрезать и наклонить под любым углом. Черепица из эко-шифера легко монтируется и подходит для невысоких крыш. благодаря своей прочности и способности

      Читать далее
    • производители дешевой напольной плитки из натурального камня и

      прочны ли шиферные плитки? Сланец — самый прочный из стандартных материалов для напольных покрытий из натурального камня, он обладает присущей ему прочностью, что делает его устойчивым к трещинам, царапинам, изломам и сколам.горячие теги напольная плитка из натурального камня, производители, поставщики, оптом, дешево, со скидкой, цена

      Читать далее
    • сланец из переработанного пластика ecoslate | кровельные магазины

      Эко-шиферная черепица — это 100-процентный самоклеящийся кровельный шифер, пригодный для вторичной переработки. Эко-шиферная черепица легко монтируется и подходит для низкоскатных крыш, уникальная температура которых составляет всего 10 градусов, а также предоставляется 50-летняя гарантия. любой сланец можно разрезать и наклонить под любым углом. сланец обладает уникальной гибкостью для использования в долинах и гребнях.

      Читать далее
    • черепица | кровельные материалы | строительные материалы

      добавьте черепицу Tuilix Slate Grey (длина) 0,81 м (ширина) 345 мм, упаковка из 8 штук для сравнения (макс. 4) битумная облицовка конька из красного битума Corrapol (длина) 950 мм (ширина) 420 мм код продукта

      Читать далее
    • черепица foshan oceanland ceramics co., Ltd. стр. 1.

      горячая распродажа дешевая цена шиферная черепица брелок цена 0,55 1,88 долл. США / шт. мин. порядка 2000 штук. быстрый просмотр. дешевая цена кровельный строительный материал каменная черепица с покрытием цена fob us $ 0.55 1.88 / шт. мин. порядка 2000 штук. быстрый просмотр. заводская цена фарфора

      Читать далее
    • дешевая сланцевая плитка, дешевые поставщики сланцевой плитки и

      Поставщики выставляют на продажу 1256 дешевых изделий из сланцевой черепицы, из которых 6 — сланец, 3 — черепица и 2 — кровельная черепица. Вам доступен широкий выбор дешевых вариантов сланцевой черепицы, например простой черепицы, гнутой черепицы и черепицы для карнизов.

      Читать далее
    • дешевая пластиковая черепица на продажу 2020 лучшая пластиковая крыша

      найти качественную и дешевую пластиковую черепицу 2020 на продажу.Вы можете получить недорогую пластиковую черепицу со скидкой у самых известных оптовиков.

      Читать далее
    • фиброцементные шиферы | шифер из фиброцемента | кровля

      Фиброцементный шифер

      — фантастическое кровельное решение. доступно большое разнообразие цветов и размеров, в зависимости от желаемого внешнего вида вашей собственности. Откройте для себя коричневую сланцевую плитку, синюю сланцевую плитку и многое другое с помощью нашей удобной подборки. для получения дополнительных советов откройте наш чат, чтобы обсудить ваши требования с нашими экспертами.

      Читать далее
    • [горячий товар] Металлочерепица с каменным покрытием, синтетическая черепица из шифера

      Металлочерепица из камня с применением

      (гравийная плитка, вермаикулитная плитка с частицами) — это новый тип антисейсмических строительных материалов по сравнению с другими плитками, он намного сложнее, а срок службы может достигать 50 лет при разнообразии цветов. Цветной камень Металлочерепица — идеальный выбор для элитной виллы и строительства, с характеристиками легкости установки, снижения давления, сейсмичности

      Читать далее
    • Цены на шиферную черепицу

      , цены на шиферную черепицу поставщиков

      предлагает 940 цен на шиферную черепицу.около 28 из них — черепица, 1 — черепица. Вам доступны самые разные варианты цен на черепицу, такие как обработка поверхности, материал.

      Читать далее
    • черепица ведущий поставщик бетона в сиднее

      хочет купить бетонную, терракотовую или шиферную черепицу в Сиднее, крыша №1 и строительные материалы — отличное место для начала. у нас есть кровельная черепица высочайшего качества, которую может предложить Сидней.

      Читать далее
    • черепица на продажу | в наличии | ebay

      с трендом $ 54.34 ebay определяет эту цену с помощью машинно-обученной модели продажных цен на продукт в рамках последнего проекта Tapco Inspire, смесь синтетической черепицы из сланцевой черепицы на 6,8,10 и 12 $ 270,00. местный пикап. смотреть. бетонная черепица, зеленоватая / горячая на этой неделе. белый кедр монтерей серый восточный (25 кв. футов / коробка) 16 в

      Читать далее
    • черепица для дома и сада gauteng | объявления gumtree

      новых бетонных черепицы на продажу (одобрено sabs) 35 лет качественной черепицы и услуг.все цены без НДС: двойной римский рулон r5.20 / tilebold рулон r5.20 / кафельвенецианский r6.36 / плитка разные цвета транспорт за плитку с размером r1.26 дополнительные конусообразные выступы / угловые гребенчатые гвозди (75 и 100 мм), подвесные гвозди для ферм 3munderlay barge boardbolts and орехи

      Читать далее
    • черепица как выбрать лучший вариант

      Сланцевая черепица

      может улучшить внешний вид вашей собственности, а также повысить ее стоимость. сланцевая плитка изготовлена ​​из 100 натурального камня и отличается исключительной прочностью.если шиферная крыша установлена ​​и обслуживается должным образом, она может прослужить до 100 лет.

      Читать далее
    • шифер и кварцит черепица, шифер цюаньчжоу тяньюань

      китайская сланцевая и кварцитовая черепица, шиферный каталог дешевой напольной плитки из черного сланца из натурального камня, китайская дешевая черная сланцевая напольная плитка с естественной поверхностью 30×60 см, предоставленная производителем Китая Quanzhou tianyuan stone co., Ltd., Page1

      Читать далее
    • шиферная черепица | шиферная плитка | кровельный шифер | кровля

      сланец кровельный натуральный.натуральный сланец — один из самых потрясающих доступных кровельных материалов, создающий уникальную привлекательную отделку вашего дома. Помимо огнестойкости, морозостойкости и низких эксплуатационных расходов, внешний вид черепицы из натурального сланца с вариациями по всему натуральному камню невозможно воспроизвести.

      Читать далее
    • бетон против глиняной черепицы: плюсы и минусы черепицы

      черепичная крыша — дорогое вложение, особенно если вы выберете глиняную черепицу, а не бетонную.тем не менее, плитка предлагает множество замечательных преимуществ, в том числе долговечность, долговечность, энергоэффективность, привлекательность для бордюров, низкие эксплуатационные расходы, снижение уровня ветра ураганного уровня (при правильной установке и обслуживании), пожарную безопасность и многое другое. традиционная (неметаллическая) плитка — чаще всего

      Читать далее
    • Стеллаж для выставочного зала выставочного зала кварца сбывания

      горячий мраморный стоит каменные дисплеи

      керамической плитки

      мозаичных дисплеев | дисплей, плитка, выставочный зал плиткиvm003 стеллажи для выставки товаров выставочного зала плитки материалом mdf с порошковым покрытием.xiamen victor industry & trade co., ltd производит стеллажи для мозаичной плитки, подносы для образцов мозаичной плитки, демонстрацию образцов плитки на стендах, доски для образцов мозаичной плитки из природного камня, пластиковые доски для образцов для плитки и так далее. картон образец

      Читать далее
    • Горячая продажа Sunnda нескользящая цементная плитка для пола, фарфоровая плитка для пола от FOSHAN

      напольная плитка для ванной комнаты нескользящая, напольная плитка предлагает 2 758 напольных плиток для нескользящей продукции для ванной. около 33 из них — плитка, 2 — пластиковые полы и 2 — мозаика.Вам доступен широкий выбор противоскользящей напольной плитки для ванной комнаты, например, кислотоупорной, нескользящей и антибактериальной. нескользящий пол в ванной,

      Читать далее
    • горячие продажи большого размера внутренние полы из полированного фарфора мраморные плитки 600 * 1200

      керамогранит белый пол 600 1200. сша большой формат керамогранит белый пол большой размер 800×1800 мм дизайн мрамор calacatta внешний вид интерьер самая большая плитка супер керамика горячая распродажа новый полированный фарфор белая керамика 1 м x 1 м напольная плитка цена 1-й выбор напольная плитка 20-футовый контейнер декоративный большой 1-й выбор напольная плитка 20-футовый контейнер декоративный большой

      Читать далее
    • Горячие продажи новой конструкции Каррара белые мраморные плитки застеклили плитку на полу из фарфора

      напольная плитка | каменная плитка для пола | tile Giant создайте индустриальный вид в вашем жилом помещении или в ванной комнате с линейкой настенной и напольной плитки toscana.Эти керамогранитные плитки имеют вид бетона, сочетающие серый и бежевый цвета, чтобы создать текстуру для аутентичной отделки. смешайте серую плитку с белой для минимального края или добавьте тепла к

      Читать далее
    • StoneMarkt горячая распродажа серого цвета керамическая напольная плитка из керамогранита

      красочных керамических плиток, поставщики красочных керамических плиток предлагают 529 красочных керамических плиток. около 43 из них — плитки, 5 — аксессуары для плитки и 9 — мозаика. Вам доступен широкий выбор цветных керамических плиток, таких как технические характеристики пола в мм2, использование и размер.напольная плитка из черного камня, пол из черного камня

      Читать далее
    • горячие продажи современные тарелки полированный керамогранит

      Фарфор

      в лондоне | товары для продажи gumtree36 m2 192 плитки 600 x 300 x 9 мм фарфор керамическая полированная плитка жасмин светлый мраморный эффект это керамика цезарь жасминовая плитка. ссылка на плитку видна на изображениях ebay не разрешает ссылки. сделка по цене 12,00 фунтов стерлингов за м2 38,50 м2 1380,00 фунтов стерлингов 432 фунтов стерлингов фарфор в северном лондоне, лондон | материал

      Читать далее

    Оставьте заявку или запрос

    Как ведущий мировой производитель керамической плитки, мы предлагаем передовые, рациональные решения для любых требований.

    Предыдущее Сделано Итальянская Плитка Полированный Керамический Пол 600×600

    NextFull глазурованная полированная керамическая плитка для продвижения Kt-Qp126704

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
