Металлические изделия для вентилируемого фасада (отливы откосы планки углы)
При установке вентилируемого фасада необходимо особое внимание уделить всем дополнительным и вспомогательным элементам. Такие дополнительные элементы закрывают щели между облицовкой вентилируемого фасада и, например, окном или дверью. В общем случае, такие элементы называют нащельниками. Верхний и боковые нащельники окон и дверей называют откосами, а нижний нащельник окна — это подоконный отлив.
К примеру, монтажники могут смонтировать фасад красиво и аккуратно. Однако, если у них нет опыта установки оконных, дверных откосов, то дефекты и брак при установке испортят общее впечатление. Кроме того, при неправильном монтаже, вода через откосы и отливы может беспрепятственно попадать на внутренние конструкции и даже стены дома. Это значительно сократит срок эксплуатации фасада, приблизит ремонтные работы, повлечет дополнительные расходы. Для того, что бы избежать подобных негативных последствий необходимо иметь представление о функции нащельников, их конструкции, способе установки. Эта информация в первую очередь окажется полезной для заказчиков, прорабов, мастеров и других специалистов, которые самостоятельно контролируют процесс монтажа. Монтажники так же могу почерпнуть для себя новую информацию и не допускать ошибок.
Для чего нужны нащельники на вентилируемом фасаде
Основная функция откосов – закрыть зазор вентилируемого фасада и не допустить дождевую и талую воду за фасад. Это в первую очередь касается внешних оконных откосов, отливов, обрамлений дверей. Угловые элементы из металла облегчают монтаж внешних и внутренних углов фасада. Стартовая и финишная планки служат для защиты торцов фасадных панелей, делают внешний вид фасада более гармоничным, законченным. Материал изготовления оконных, дверных обрамлений может быть различен: композитная панель, пвх панель, стальной оцинкованный лист с покрытием POLYESTER или окрашенный порошковым способом. Каждый материал имеет свои преимущества и недостатки.
Композитная панель в качестве обрамлений, отливов и других элементов смотрится более аккуратно, хорошо поглощает шум дождя, держит ровную плоскость при любой ширине. К минусам можно отнести высокую стоимость материала и изготовления и установки.
Пластиковые элементы просты в подготовке, установке, подкупают низкой ценой. Несмотря на это, порой трудно найти пластиковые элементы необходимой конструкции, так как вынос декоративного экрана от несущей стены достигает 150-220 мм. К этому относу необходимо добавить глубокую посадку окна до 160 мм. Пластик сильно подвержен температурным колебаниям, поэтому в зимнее время могут возникнуть зазоры, а в жаркое летнее время выгибы.
Металлические откосы для фасада
Подробнее остановимся на металлических элементах. Гнутые изделия из оцинкованного стального листа с покрытием полиэстер практичны, эстетичны, долговечны, стойки к воздействию атмосферных осадков, перепадам температур, обладают достаточно высокой жесткостью, сохраняют презентабельный внешний вид долгое время.
Полиэстер (POLYESTER) является одним из наиболее распространенных полимеров для защиты стального оцинкованного листа. Это относительно недорогой материал, подходящий для любых климатических поясов. Полиэстер стоек к механическим и атмосферным воздействиям, обладает высокой цветовой стойкостью, пластичностью, температурной устойчивостью (порядка +120
Если же требуется нестандартный цвет для изделия, то лучше воспользоваться порошковой окраской. Для фасонных изделий в этом случае, можно выбрать любой цвет по каталогу RAL. Их можно выгнуть по индивидуальному эскизу, что крайне важно для оконных и дверных обрамлений, отдельных нестандартных элементов. Углы и планки обычно имеют стандартный размер.
Изготовление нащельников не требует сложного технологического оборудования, поэтому производственные компании можно найти практически в любом городе. К примеру, в Москве таких предприятий не меньше 40. Прежде чем заказывать металлические изделия в другом городе, поинтересуйтесь, вероятно, рядом с вами находится цех, где гнут металл, и вам не придется переплачивать за дальнюю доставку.
Этапы производства
- Разработка технического задания, схем и чертежей.
- Производство.
- Доставка.
Разновидности форм фасонных элементов
На картинках изображены формы металлических фасонных элементов для фасада, которые наиболее часто используются.
Необходимо отметить, что стандартный Отлив А можно использовать в случаях, когда все окна установлены одинаково ровно. В других случаях гораздо практичнее использовать Отлив Б вместе с прищепкой, потому что можно подрезать край отлива в соответствии с неровной посадкой окна. Подрезанный край вставляется в прищепку, закрепленную к оконной раме. Прищепка внешнего откоса так же необходима для компенсации неровностей.Установка нащельников требует опыта и сноровки. Если вы устанавливаете фасонные изделия в первый раз, лучше потренироваться на маленьком окне, а не браться сразу за ответственные элементы. Еще одно необходимое условие: нащельники устанавливаются на готовую деревянную или металлическую систему направляющих, но перед установкой фасадных панелей. Только в этом случае соблюдается технология монтажа вентилируемого фасада, и металлические изделия будут выполнять свои функции на 100%.
Для реза обрамлений необходимо использовать ножницы по металлу, так как при использовании УШМ (болгарки) отрезаемый край сильно нагревается. При этом металл и покрытие POLYESTER меняют свои свойства, и ржавчина испортит внешний вид изделия менее чем через год. Особое внимание при установке нащельников необходимо уделить местам соединения различных элементов. К примеру, стыковка верхнего и бокового откосов, бокового откоса и отлива, соединение откоса и стартовой планки. В таких местах требуется делать дополнительные надрезы и загибы для функциональности и эстетики.
При установке подоконных отливов необходимо обеспечить уклон не менее 5%.
Некоторые секреты установки фасонных элементов
При монтаже легко испортить товарный вид нового изделия царапиной или сколом. Этот риск можно снизить, если производитель фасонных изделий использует металл с защитной пленкой. Пленка удаляется после завершения всех монтажных работ и все отливы, откосы, планки будут выглядеть как новые! В заключение раскроем еще один важный секрет. Не оставляйте пленку надолго, снимайте сразу после установки. Иначе потом ее снять будет практически невозможно! Один из недостатков металлических откосов и отливов – шум от падающих капель и стекающей воды во время дождя. Этот недостаток легко устраняется нанесением монтажной пены, которая заполняет пространство между откосом (отливом) и оконным проемом. Пена в данном случае будет не только звукоизоляцией, но и дополнительной жесткостью для элемента. Следуя описанным советам, вы сократите расходы на фасадные материалы, работы; продлите срок службы вентилируемого фасада и сделаете проживание в доме более комфортным.
Группа компаний «РАДОМИК»: производство, доставка, установка отливов, внешних откосов, планок (стартовой, цокольной, финишной, угловой, разделительной), нестандартных металлических изделий по индивидуальным эскизам. тел. 8 800 555 87 30
Отделка окон снаружи металлическими откосами своими руками: виды, монтаж и установка
Чем можно заделать оконные откосы снаружи
С наружной стороны конструкцию допустимо заделывать множеством различных материалов. Подойдут:
- штукатурные смеси;
- панели ПВХ;
- сайдинг;
- металл;
- клинкерная плитка;
- гипсокартон;
- сэндвич-панели;
- пенополистирол;
- древесина;
- природный камень.
Откосы обеспечивают дополнительное утепление стен и окна.
Штукатурка
Оформление штукатуркой – традиционный, наиболее экономичный, простой в исполнении способ отделки. Для него применяется сухие строительные смеси, но процесс выходит более длительным, чем другие варианты. В качестве финишного декора дополнительно производится окрашивание.
Оштукатуривание – наиболее экономный способ отделки откосов.
Пластик
Пластмассовые откосы прекрасно сочетаются с металлопластиковым окнами, легко, быстро устанавливаются, в том числе собственноручно. Материал отличается высокими теплоизолирующими, свойствами, устойчивостью к «жестоким» природным явлениям – не боится высокой влажности, не портится на сильном морозе. Изделие улучшает звукоизоляцию, сочетается со всеми типами утеплителя, не требует выравнивания перед началом монтажных работ. Использование вспененных ПВХ-панелей, дополнительно теплоизолирует помещение, материал не слоится при воздействии высоких температур, не теряет форму от холода, влаги.
Сайдинг
Оформление сайдингом – один из бюджетных, но не слишком долговечных вариантов. Ячеистая структура материала приводит к тому, что постепенно откосы деформируются, желтеют, вздуваются. Так как сайдинг – пустотелый, то защищать от холода будет слабо, под него требуется выполнение дополнительного теплоизолирующего слоя.
Материал позволяет в сжатые сроки создать эстетичное покрытие, обладающее определённым уровнем теплоизоляции и звуконепроницаемости.

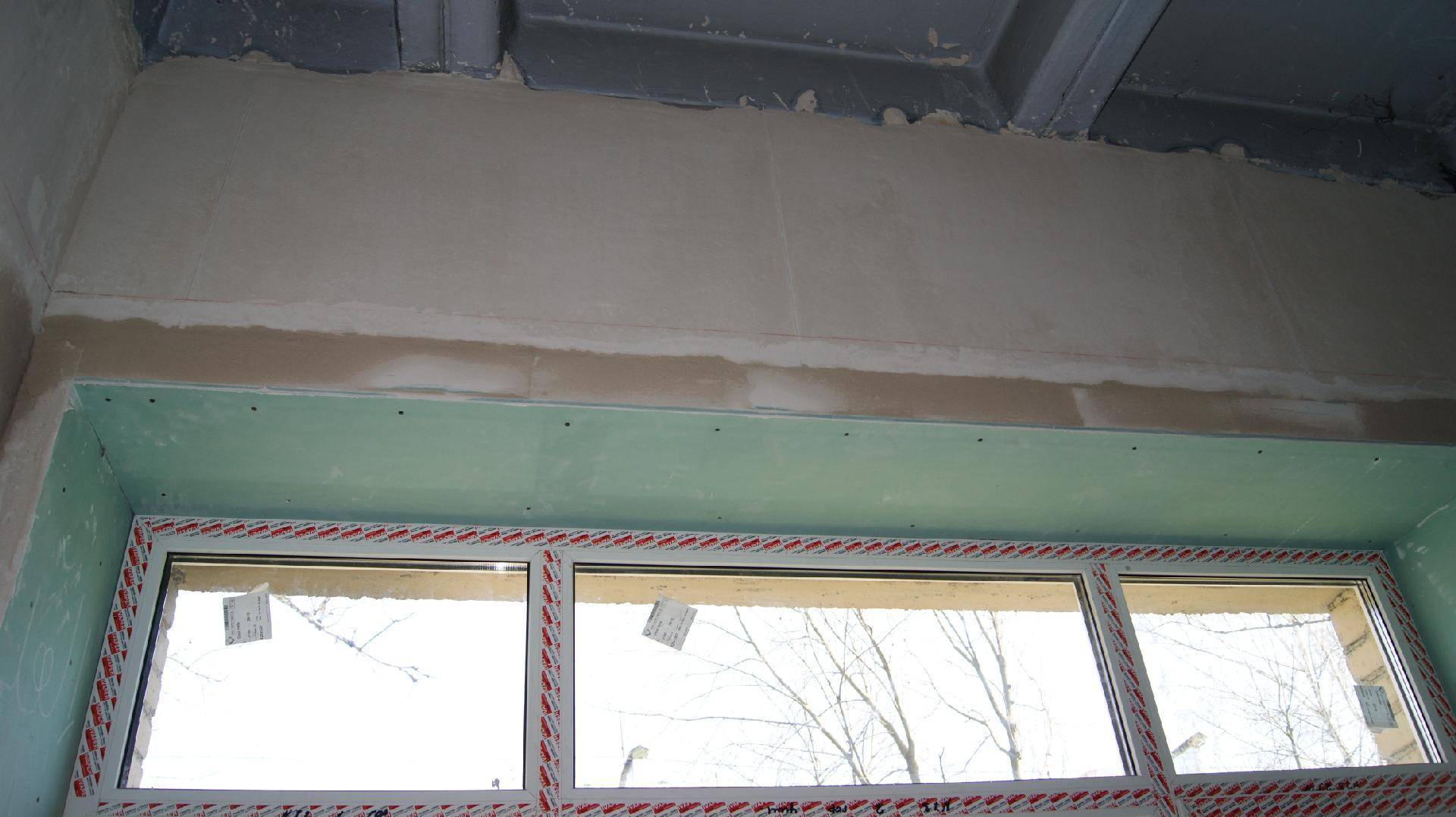

Гипсокартон
Основной недостаток гипсокартона – способность впитывать влагу, потому при оформлении им внешних откосов, поверхность дополнительно шпаклюют, окрашивают. Материал рекомендуется для отделки окон, выходящих на застекленные балконы, веранды, лоджии.
Он вполне пригоден и для обшивания наружных откосов в том случае, если окна выходят на застекленную лоджию, балкон или террасу.
Сэндвич-панели
Такие трехслойные панели, состоящие из двух слоев пластика и листа утеплителя (экструдированного пенополистирола), оптимально подходят для оформления боковин оконного проема. Благодаря им, проем получает нечто вроде «термошубы» с высокой звукоизоляцией. Сэндвич-панели внешне похожи на пластиковые, дополнительный декор им не нужен. Монтаж подобных откосов требует четкого соблюдения инструкций, а детали лучше приобретать готовыми.
Они обладают низкой теплопроводностью и не требуют дополнительной отделки.
Пенопласт
Утепление при помощи пенопласта – вариант простой, дешевый. Материал этот хорошо держит тепло, он слабогорючий, маловесный, его легко резать по любой форме. Для работы используют изделие толщиной от двух см., высокой плотности. Также часто используется пенополистирол – он намного прочнее пенопласта на изгиб (примерно в пять раз), обладает лучшими характеристиками звукоизоляции, практически не впитывает воду.
Откосы, покрытые пенопластом, сберегут тепло в доме и защитят от внешнего шума.
Металл
Вариант отделки окон металлическими откосами снаружи – один из самых популярных. Металл здесь покрывается полимерным слоем, отлично выполняя теплоизолирующую функцию, защищает стены от замерзания, продувания даже самым сильным ветром. Стоимость изделия высока, но за счет покрытия полимерами конструкция не ржавеет, служит максимально долго.
Выбор металла в качестве отделочного материала для наружных оконных откосов – надёжное, эстетичное, долговечное решение.
Натуральный камень
Оформление любых оконных проемов природным камнем – способ трудоемкий, дорогостоящий, но роскошный, прочный, долговечный
Важно учитывать, что каменные элементы создаю дополнительную нагрузку на стены, фундамент. Также допустимо использовать и искусственный камень
Отделка из натурального камня – это безупречный, стильный и изысканный внешний вид откосов, непревзойдённая долговечность и гарантированная прочность.
Инструкция, как установить наружные конструкции своими руками
Теперь пошагово расскажем, как установить металлооткосы на пластиковые или иные окна, что для этого надо сделать. После всей подготовительной работы и замеров – процесс делится на несколько этапов:
Если откосы вырезаются самостоятельно, то все замеры, сделанные ранее, переносятся на лист металла, контуры вырезаются специальными ножницами.
Подготовка проема к монтажным работам:
Срезать излишки пены малярным ножом.
Очистить проем от пыли и грязи, обработать его антисептиком, для предотвращения появления плесени и грибка.
При необходимости все трещины заделать штукатуркой (как заделать швы и трещины при установке откосов штукатуркой и другими способами узнайте тут).
Далее все швы покрываются герметиком.
Самый ответственный этап – установка отлива и уголков. Как их поставить и крепить:
Первым делом устанавливается нижняя деталь – отлив. Его выравнивают с помощью уровнемера
Чтобы металл не издавал сильного грохота во время дождя, следует положить под деталь шумоизолирующий материал (шумопоглощающую ленту или тонкий слой монтажной пены).
Важно
Если монтажная пена, которая наносится на нижнюю часть отлива и немного на основание оконной рамы, начинает приподнимать конструкцию, надо равномерно придавить отлив чем-то тяжелым по всей его длине. После деталь привинчивается к оконной раме саморезами.
Следующими крепятся боковые откосы
Следует помнить, что верхняя и нижняя часть имеют наклон от внутреннего края к внешнему, поэтому края детали срезаются в соответствии с углом прилегания к отливу и углам проема.
При этом грамотные замеры и аккуратный срез предотвратят образования щелей, и все откосы встанут на свое место. После точной установки боковые детали крепятся к оконной раме саморезами с прессшайбой.
Последним устанавливается внешний элемент облицовки, который крепится также саморезами
Для лучшей теплоизоляции все щели заполняются монтажной пеной (о том, как правильно работать с монтажной пеной при установке оконных откосов, на что обратить внимание при выборе пены, узнайте в этой статье).
Внимательный осмотр всех стыков и щелей, которые дополнительно заполняются герметиком (как и чем заделать швы после установки откосов?).
Предлагаем посмотреть видео о том, как установить наружные металлические откосы своими руками:
Установить металлические откосы своими руками не представляет особых сложностей, главное точность в замерах и аккуратная установка данного элемента фасада, который, несмотря на его относительно высокую стоимость, может прослужить десятки лет.
Мокрый способ отделки
Эта вариация облицовки является самым традиционным и экономичным вариантом. Незамысловатость и простота этого способа дает возможность отштукатурить и покрасить откосы самостоятельно. Чтобы отделать поверхность, необходимо приготовить сухую смесь на базе цемента либо гипса. Следует учесть, что такой вид работы отличается длительностью производимых манипуляций. А также «шубу» нужно периодически красить.
Перед тем, как штукатурить внешние стены, их следует подготовить. Подготовка заключается в очищении от грязи, дефектов, излишка пены. Чтобы обезопасить окно, рекомендуется конструкции прикрыть малярным скотчем. Делать оштукатуривание откосов следует поэтапно:
- Первым делом следует устанавливать маячки на дистанции до 5 см от каркаса окна, фиксация производится гвоздями.
- Толщина штукатурного пласта должна закрыть окно на 1 см. Общепринятое утолщение составляет 2 см. Угольником следует выровнять углы.
- Удостоверившись в очищенности проема возможно нанести грунтовку. Грунтование предназначено для улучшения адгезии штукатурки с основанием.
Шпаклевание наружных откосов
- Цементно-гипсовый раствор следует нанести по маячкам и разгладить шпателем. Манипуляции нужно производить снизу вверх.
- После просыхания первого пласта маячки следует удалить, а места расположения замазать и выровнять.
- 1 пласт штукатурки не должен превышать 7 мм. Следует учитывать, что правильно наносить новый пласт штукатурки лишь на просохший предыдущий слой. Также не следует забывать об угловом выравнивании.
- После схватывания штукатурки деревянный каркас убирается, а дефекты замазать и разгладить.
- Мокрой тряпкой можно немножко смочить покрытие и удалить все погрешности при помощи терки.
- После основательного просушивания наносится побелка либо краска.
В ходе выполнения работ окно должно быть закрытым. Поскольку при проникновении смеси в фурнитуру может нарушиться функциональность. Явным негативным свойством отделочного способа – не совмещение цементного раствора с ПВХ профилем. Это способствует появлению дыры между откосом и каркасной основой. Следовательно, образовавшиеся зазоры следует замазывать герметиком на основе силикона.
Советы и рекомендации
Металические откосы не единственный выбор, при желании проем окна можно оформить декоративным камнем, лепниной, деревянными панелями
Установка откосов своими руками – дело похвальное, но длительное и неблагодарное, если человек не занимался ничем подобным. Существуют специальные фирмы, занимающиеся мелкими строительными работами. Эти конторы выполняют их весьма качественно, и заботятся о своей репутации. Это не поставщики окон, у которых все делается как можно быстрее.
Пластик, металл, гипсокартон, сайдинг, стандартная штукатурка – это проверено и надежно, и выбор материала остается за хозяином. Он основывается на личных пристрастиях и финансовых возможностях владельца, особенно, если события развиваются в стандартной многоэтажке.
Если же дело касается собственного частного дома, любовно возводимого на десятилетия, можно придумать нечто оригинальное, вроде собственноручной лепки, натурального камня или резных деревянных панелей. Самое простое, дешевое и функциональное выбирают люди, которые не заботятся ни о чужом мнении, ни о собственном ощущении красоты жилища, в котором проходит жизнь. Утешать себя тем, что это на время, не стоит. Лучше сделать качественно, прочно и красиво. Пусть немного дольше и дороже, но зато надолго.
Выбираем необходимый инструмент и комплектующие
Перед началом работы подготавливается необходимая фурнитура и инструмент. Поскольку отделка оконных откосов снаружи предполагает резку сайдинговых панелей, вам потребуется соответствующий инструмент (любой из предложенных, удобный для вас):
Сайдинг вокруг окна, откос которого менее 19 см
- ножницы для работы по металлу для реза сверху панели, с их помощью производят фигурную резку сайдинга для отделки арочных проемов;
- ножовка с мелким зубом или электропила для работы по дереву или металлу;
- нож-резак — им проводится полоса по сайдинговой панели, а затем панель сгибается/разгибается.
В процессе монтажа вам также потребуются:
- шуруповерт;
- молоток;
- угольник, с помощью которого будет отмечаться правильный монтажный угол на откосах и вокруг окон;
- строительный (1,5 м) и водяной уровни;
- бечевка и мел, чтобы отбить монтажные линии.
Что же касается фурнитуры и комплектующих, то использование сайдинга для оконных откосов потребует нужное количество саморезов и определенную фурнитуру. Лучше, когда все комплектующие и сам сайдинг приобретается у одного и того же производителя — это гарантирует качество и долговечность конструкции. Крепежи должны быть обязательно оригинальными — это сделает облицовку идеальной. Поскольку оригинальные комплектующие могут показаться вам чересчур дорогостоящими, сделайте предварительный чертеж — он поможет точно провести все расчеты.
Комплектующие и саморезы приобретаются по заранее проведенному расчету — это избавит вас от проблем с поиском нужных расцветок или типоразмеров в процессе работ. Так, количество крепежных планок рассчитывается по определенному алгоритму:
- Оконный проем измеряется по периметру. От полученного значения минусуется расстояние под окном — если здесь планируется монтаж подоконников либо отливов.
- К этой величине добавляется 10% — они учитывают обрезку и различные неточности в процессе работ.
Главными комплектующими, необходимыми для обрамления окон сайдингом, являются:
- H- и J-профиль;
- наружные и внутренние уголки для декорирования панельных стыков;
- отливы;
- фаски;
- приоконная и финишная планки.
Набор комплектующих для монтажа сайдинга
Основные правила проведения работ
Отделка окон сайдингом своими руками будет проводиться немного по-разному в зависимости от конструкции оконного проема. Как правило, в наших домах окна выполняются по нескольким стандартам:
По европейским стандартам — откосы меньше 19 см. Тогда размер оконной планки будет стандартным — до 22 см. Она очень легко крепится собственноручно даже непрофессионалами — для этого используют финишный профиль, в который и вставляют планку. Финишный профиль даже можно заменить J-профилем и фаской, что будет способствовать снижению общих затрат.
- По стандартам России — откосы более 19 см. Для таких окон потребуется J-профиль, выставляемый около рамы. По периметру окна монтируется внешний уголок, в который и вставляются сайдинговые панели.
- Окна без откоса — обязательно устанавливается наличник, а в него затем крепится сайдинг.
- Окно арочного типа требует использования гибкого J-профиля. Подойдет и обычный, только его нужно будет немного надрезать — в тех местах, где изгибается форма окна.
Для крепления сайдинга вокруг оконных проемов рекомендуется использовать стандартные металлические профили.
Процесс оформления оконного проема начинается с установки стартовой полосы. После этого осуществляется порядовый монтаж, причем каждый ряд тщательно подгоняется под пазы уже ранее установленных. Если планка стандартного размера не может быть установлена в откосе, лист обрезают до нужных габаритов.
Схема установки оконных профилей для отделки сайдингом
После того, как вся площадь откосов будет обшита, устанавливают дополнительные аксессуары. Впрочем, эти элементы совершенно не обязательны — все их функции выполняет и стандартный сайдинг.
Особым образом ведутся работы по обшивке арочного оконного проема. Здесь потребуется специальный эластичный профиль. Он укрепляется на гвозди либо саморезы по периметру оконного проема. Далее проводится обшивка — обязательно с соблюдением 15-см шага. Там, где сайдинг будет касаться несущего профиля, обеспечивается максимально прочное крепление — зазоры на расширение в арочных окнах не оставляются.
Если на оконные проемы в дизайне фасада делается акцент, то отделку выполняют наличниками шириной 6,2 см. Если же дизайн откосов подразумевает «незаметность», то отдается предпочтение узкому J-профилю. Впрочем, вы можете самостоятельно выбрать вариант, максимально вас устраивающий по декору и цене.
Виды наружных откосов для пластиковых окон
Если не устанавливать наружные откосы сразу, а отложить процесс на не определенный срок, то скоро Вам придется заниматься ремонтом или заменой окон.
Отделка наружных откосов важный и заключительный этап установки окон и такой процесс лучше доверять только высококвалифицированным специалистам. Тогда установленные окна будут радовать Вас своим внешним видом долгие годы.
Пластиковые
Характеристики пластического материала передаются изделиям из него. Это значит, что пластиковые откосы обладают всеми теми качествами, которые присущи самому пластику. Они долговечны, износостойкие, влагостойкие, не боятся перепадов температур.
Мало кто из граждан имеет дома оборудование, которым пользуются «высотники», так что для выполнения наружной отделки вам, скорее всего, придется нанять бригаду строителей.
Установка наружных откосов выполняется поэтапно:
Подготовка поверхности и пластиковых пластин:
- С наружной стороны окна смахивают всю грязь, пыль. Также следует срезать все выступающие на раму наплывы пенки. Места, где пена отсутствует, не просматривается, следует наоборот, запенить.
- К подготовительным работам относится также подготовка самих откосов. Пластиковые наружные откосы вырезают по размерам из стандартных широких пластин.
- Такие пластины можно найти в строительном магазине. Их необходимо нарезать по размеру, торцевые края нужно немного зачистить, чтобы не было «рваных» частей.
- Нарезать пластик следует не спеша. Материал может быть хрупким. Если его резать интенсивно, от него могут отлетать мелкие щепки, которые могут поранить.
- Монтаж стартового, П-образного профиля. Его прикручивают по краям пластиковой рамы с трех сторон. В этот профиль будет вкладываться торцевая часть откоса.
- Монтаж F-образного профиля вокруг оконного проема. Его следует устанавливать таким образом, чтобы паз профиля был зеркальным отображением П-образного профиля. В него будет вкладываться вторая часть откоса.
- Теперь на очереди собственно отделка наружных откосов окон, то есть, установка пластиковой пластины. Её можно сразу монтировать в оконном проеме.
Но, чтобы обеспечить дополнительное утепление откоса, под пластик следует уложить слой утеплителя, например, ваты.
Конструкция из сайдинга
Как сделать наружные откосы сайдингом? По сути, сайдинг — это тот же пластик, только он имеет рифленую форму. Он состоит из набора разного вида профилей, отделочных пластин.
- Перед монтажом сайдинга все наружные поверхности здания необходимо обрешетить.
- Затем на обрешетку крепят сайдинговый вентилируемый фасад и наружные откосы. Сайдинговые пластины имеют в верней части крепежные отверстия, через которые материал закрепляется на обрешетке.
- Каждая последующая пластина накладывается на предыдущую, скрывая крепежный «шов». В результате получается, что на стене нет нигде и следа от креплений.
- Наружная отделка откосов пластиковых окон сайдингом включает в себя проведение аналогичных операций, что и при установке пластиковых откосов (разница в виде самих профилей).
- Сайдинговые откосы имеют специальную конструкцию, для их закрепления используются различные изгибы и отливы, позволяющие «собирать систему» откосов.
Делаем штукатурку
Штукатурка наружных откосов – это самый простой и распространенный вид отделки. Для фасадных работ нужно использовать фасадную шпаклевку. Порядок работы таков:
- Сначала нужно срезать излишки пены, убрать мусор. Затем поверхность следует прогрунтовать, для того чтобы защитить ее от образования грибка и плесени.
- Далее следует развести раствор согласно инструкции. Затем смесь наносится на откос и выравнивается шпателем.
- Для работы удобно использовать два шпателя: один — для нанесения раствора на стену, второй — для шпаклевания и выравнивания поверхности.
- Затем поверхности нужно дать время просохнуть.
- Ее следует покрасить. Для работы можно использовать любую фасадную краску.
Полезный совет!
При необходимости, краску можно затонировать красителем.
Наружные откосы из металла
Их применяют для отделки окон в зданиях, фасад которых оформлен металлическим профилем, вернее металлическими профильными листами (на вид отделка напоминает поверхность контейнера).
Откосы делают из металла с полимерным покрытием (цветным), или из оцинкованных листов. Откосы закрепляют на поверхности саморезами или заклепками. Цветное покрытие и оцинковка защищают металл от коррозии, его не нужно потом красить.
https://youtube.com/watch?v=NNL6vQsSC18
Установка откосов из металла
Установка металлических откосов на окна своими руками – процедура несложная, но требующая аккуратности и внимательности. Для работы понадобится минимальный набор инструментов:
- Шуруповерт с набором бит.
- Рулетка и угольник.
- Ножницы по металлу.
- Молоток.
- Строительный нож (канцелярский вариант).
- Шпатель (если требуется дополнительная подготовка).
- Строительный пистолет.
Инструменты, необходимые для установки металлического откоса
Необходимо учитывать, что работы снаружи выполняются в кратчайшие сроки. Нельзя выжидать долгий период времени после монтажа оконных рам. Многие ошибочно полагают, что в летний период можно отсрочить выполнение работ. Но итогом такого бездействия становится разрушенная монтажная пена и микроскопические трещины, которые вобрали в себя много влаги.
Работы по монтажу внешних откосов необходимо проводить сразу же после установки оконных конструкций
Этап первый – замеры
Проведение тщательных замеров – это гарантия того, что каждая деталь займет свое место словно влитая
Важной особенностью такого мероприятия является то, что каждый участок замеряется индивидуально. Некоторые мастера ошибочно советуют мерить верхнюю часть откосов по отливу
Такая позиция приводит к тому, что возникают проблемы с размером элементов, они могут быть больше или меньше необходимого показателя.
Работы выполняются с помощью рулетки. Размеры сразу переносятся в подготовленную тетрадь. Это особенно актуально, если сразу выполняется отделка нескольких окон.
Этап второй – подготовка
Тщательная подготовка необходима для оконных проемов, прилегающие стены которых выполнены из кирпича или бетонных плит. Такие конструкции подвержены многочисленным осыпаниям и покрыты трещинами. Выполняются следующие манипуляции:
- Срезается монтажная пена. Ее удаляют вровень с оконной коробкой. Это делается посредством строительного ножа.
- Оценивается общее состояние всех поверхностей. Если требуется, то щели и дыры замазываются шпаклевкой.
- Нельзя допускать образования пустот между устанавливаемыми элементами и основой.
- Поверхность и швы дополнительно обрабатываются герметиком. Бетонные и кирпичные поверхности лучше всего пропитать антисептиком, это позволит избежать появления плесени.
Необходимо дать некоторое время, чтобы нанесенные материалы просохли.
Перед установкой металлических откосов требуется восстановить целостность покрытия
Этап третий – установка
Размеры переносятся на металлические планки, которые имеют необходимые загибы. Каждый элемент вырезается с помощью ножниц по металлу. Технология такова:
- Отделывать откосы начинают с отлива. Данную деталь вырезают по размеру оконной рамы или меньше на один сантиметр. Внешняя часть обрезается по заданному размеру проема с учетом припуска на стену. Боковые части делают с припуском в один сантиметр – их нужно будет подогнуть. Конструкция должна быть наклонена от окна.
- Отлив устанавливается на свое место. Получается, что он хорошо облегает поверхность, боковыми стенками заходя на вертикальные участки. К раме он прикручивается на саморезы.
- Далее, устанавливаются боковые стойки. Их ставят вертикально, они должны закрывать загнутые отрезки отлива. Притягиваются шурупами.
- Последней вставляется верхняя часть. Ее подгоняют под установленные боковые планки и выравнивают по внешним углам. Закрепляется саморезами.
- Теперь можно наносить герметик, который должен надежно закрыть все прилегающие места данной конструкции.
Монтаж металлических откосов начинают с установки отлива
Нужно помнить, что предварительно приклеивается уплотнительная лента.
Таким образом, на окнах появляется красивая и надежная облицовка, которая будет играть не только декоративную роль, но и защищать поверхность от разрушения.
Наружные откосы из металла получают все большее распространение не только при отделке новых пластиковых окон, но и в защите деревянных рам, которые уже давно стоят в доме.
Разнообразие применяемых в современном строительстве материалов делает затруднительным выбор среди возможных вариантов, чтобы установить защитные покрытия на окнах снаружи.
Самые распространенные из них — цементный раствор или стандартные пластиковые панели. Это проверенные, не требующие особых затрат способы облагородить и обезопасить оконные проемы снаружи, защитить свое жилище от попадания влаги и пыли.
Что это такое и какую функцию выполняют?
Внимание
Так как монтажная пена, используемая при монтаже окна, не может эксплуатироваться долго без защиты – от разрушений окружающей среды, делают наружные откосы. От воздействия солнечных лучей, монтажная пена разрушается на протяжении нескольких месяцев
Когда пена потеряла свои свойства, теряется энергоэффективность, и нарушается геометрическое положение окна в оконном проеме, которое будет влиять на механические повреждения системы управления окном
От воздействия солнечных лучей, монтажная пена разрушается на протяжении нескольких месяцев. Когда пена потеряла свои свойства, теряется энергоэффективность, и нарушается геометрическое положение окна в оконном проеме, которое будет влиять на механические повреждения системы управления окном.
Без наружных откосов, пена подвергается не только воздействию солнечных лучей, но и подвергается воздействию влаги. На протяжении короткого промежутка времени, пена не подвержена проникновению влаги. Но так как солнечные лучи наносят ей вред, она теряет свои свойства, и для проникновения влаги не будет никаких препятствий. Влага проникает в поры монтажной пены и носит для неё разрушительный характер.
Так как пена имеет пористую основу, через нее будет проникать влага в помещение, хоть и в незначительных количествах. Это приведет к образованию грибка и плесени на стенах из-за конденсата.
Исходя из всего этого, скажем точно, наружные откосы необходимы. Откосы будут защищать стены от воздействия конденсата, благодаря откосам, окна будут надежно защищены от запотевания. С откосами повышается тепло и звукоизоляция, продлеваются сроки эксплуатации механической части оконной системы. Также, с их помощью окнам придаётся более опрятный внешний вид.
Внешние откосы для ПВХ окон
В прошлой статье я рассказывал, как заделать щели-швы между пластиковым окном и стеной дома со стороны улицы. Это этап пройден, пена загерметизирована и защищена от выгорания на солнце.
Следующий шаг — пластиковые внешние откосы. Они красивые и так же будут дополнительной защитой к креплению окна, которая является довольно ненадёжным и продуваемым местом во всей конструкции.
Материал:
- П–профили (стоят копейки) для панелей (по-моему, 8 мм)
- Пластиковые панели (использовал излишки, оставшиеся с отделки лоджии)
- Монтажная пена
- Герметики
- Грунтовка
Инструменты:
- Электролобзик
- Пистолет для пены (если балон брали без носика)
- Пистолет для герметика
- Трезвая голова и относительно прямые руки
- Рулетка/линейка/маркер
Подготовка
Откосы будут закрывать торцевую часть наружной стены, поэтому все три стороны (верх, право, лево) нужно тщательно обмерить, чтобы вырезать из панелей трапецию.
Обратите внимание!
Начинать нужно с верхнего откоса. Он самый непрочный, в связи с тем, что вынужден находиться на весу
Боковые его потом будут удерживать.
Я обленился, резал «абы как», затем выравнивал края на точильном станке. Лучше резать сразу ровно, меньше отходов, грязи и работы. Если сомневаетесь в точности своих измерений, можно использовать картонку.
После нарезки всех трёх частей, я упаковал их в П-профили, которые надел на панели и очень ровно отрезал … болгаркой =). Одно касание — и отрезана идеально ровно, без сколов и заусенцев, часть профиля.
В-общем, способ на любителя. Кто-то режет ножовкой по металлу, кто-то ножом, кто-то ножницами. Как я уже и говорил, монтаж начал с верхней части откоса, по черновой стороне которой прошёлся пеной.
Монтаж
Далее со всеми одетыми на панель профилями плотно прислоняем наш откос к предварительно прогрунтованной и очищенную поверхности (штукатурка/плита/кирпич не должны сыпаться). А чтобы он (верхний откос) не падал, его нужно основательно подпереть (использовал старые плинтуса).
На этом моменте у меня снялся П-профиль с внешнего края из-за вылезшей пены (точнее, я сам его снял и одел позже, после того как счистил пену).
Отрезки скотча нужно заготовить заранее. И на всякий случай прозрачного скотча тоже. Если малярный будет плохо приклеиваться к стене, его можно будет усилить прозрачным (упаковочным). Пена высыхает очень быстро, но я оставил на сутки, как рекомендует производитель монтажной пены.
Прижимать верхний откос (и остальные тоже) к стене (проёму) нужно очень плотно. С боковыми откосами такая же котовасия: пакуем в профили, приклеиваем и сильно прижимаем. Очень многое зависит от состояния проёма. Мне попался кривой, вверху кирпич выступает, поэтому приклеивать было сложнее.
Обратите внимание!
И ещё раз напомню: перед установкой внешних откосов на ПВХ окна обязательно продумайте, чем будете фиксировать панели, а так же приготовьте чистые тряпки и ацетон (очищающая жидкость) на случай размазанной пены.
Последние огрехи нужно зачищать сразу же, пока не появилось жёлтое пятно, которое может оставить на пластике полиуретановая пена. И поверхность приклеивания должна быть ровной, без дыр, крошек и выступов.
Панели использовал глянцевые, смотрятся очень красиво. Но для внутренних откосов рекомендую матовые (или сендвич). Скотч отодрать необходимо на следующий день, чтобы клей не прикипел на солнце.
Герметизация откосов
Герметизация откосов
Как бы плотно не был прижат откос с П-профилем к оконной рамме, а щели всё равно есть. Как я читал, народ заделывает их кто во что горазд: жидким пластиком, герметиками и даже замазкой.
У меня щели получились узкие, и я промазал акриловым герметиком. Он моется, для надёжности его можно покрасить маленькой кисточкой.
На последней фотографии можно заметить, что верхний откос замазан (сверху щель между плитой и откосом) полиуретановым герметиком.
Ему точно пофиг на морозу, воду и солнце. Это было необязательно делать, но так, на всякий случай.
Примечание
F-профиль я использовать не стал в виду неровности стены. Опасался затекания воды под него и разведения чёрной плесени.
Полиуретановый и акриловый герметики, а так же жидкий пластик и подобные пасты должны наноситься очень осторожно: не имея должного опыта легко изгадить рабочую поверхность. Так что сначала потренеруйтесь на чем-нибудь менее ценном, чем новые пластиковые окна
Преимущества перед другими материалами
Существует несколько видов отделочных материалов, используя которые, можно придать оконному проему завершенный внешний вид. Это штукатурка, гипсокартон, пластик и краска. Но по своим техническим характеристикам ни один из этих материалов не может сравниться с металлическими откосами. Решая вопрос, как сделать откосы, надо изучить характеристики отделочных материалов.
Полимерный слой стального откоса защищает изделие от ржавчины
При использовании штукатурки надо быть готовым к тому, что со временем штукатурный слой потрескается. Попадание влаги в образовавшиеся щели между рамой окна и штукатурным слоем может стать причиной появления плесени.
Гипсокартон в качестве отделочного материала для откосов годится только для внутренних работ. Даже гипсокартон марки ГВЛВ не способен противостоять прямому воздействию атмосферных осадков. За короткий срок он разбухнет, потеряет свой внешний вид и разрушится.
Применение пластиковых панелей для отделки наружных откосов приводит к тому, что на солнце пластик выгорает и приобретает неприятный желтоватый оттенок. А при резком понижении температуры воздуха пластик становится хрупким и может потерять свою целостность после незначительного механического воздействия. Поэтому пластик лучше применять для отделки внутренних откосов, особенно в помещении кухни.
Откосы из металла не подвержены воздействиям атмосферных явлений
Преимущества металлических откосов очевидны, так как материалом их изготовления является оцинкованная сталь, которую на этапе производства покрывают защитным полимерным декоративным слоем. Это защищает изделия от появления коррозии и ржавчины.
Как сделать откосы на окна снаружи. Как сделать наружные откосы своими руками?
- Инструменты и материалы
- Как отделать наружные откосы, пользуясь штукатуркой?
- Особенности использования гипсокартона
- Отделка пластиком оконных проемов
Расстояние от окна до поверхности стены называется откосом. Другими словами, это самый обыкновенный оконный проем, который бывает наружным и внутренним
Очень важно, чтобы отделка откосов делалась аккуратно и грамотно. Под собой они прячут все оставшиеся огрехи ремонтных работ, когда устанавливаются или меняются окна
При помощи откосов установочные швы получают надежную защиту от влаги. От них зависит звукоизоляция и утепление помещения. Большое количество компаний, занимающихся установкой окон, к вопросу отделки откосов подходят поверхностно, а стоимость такой услуги устанавливают высокую. Имея дома необходимый инструмент, небольшой опыт, можно установить наружные откосы своими руками .
Наружные откосы обеспечивают защиту окна от влаги.
Первый способ известен сотни лет. Это очень трудоемкий и долгий процесс. Подобные откосы имеют самый маленький срок эксплуатации, они недолговечны. С течением времени они начинают трескаться, им необходим постоянный ремонт. Еще одной негативной стороной является холод, так как у них нет утепления. В результате на окнах появляется конденсат. Внешние откосы обладает только одним преимуществом, у них низкая стоимость.
Инструменты для монтажа откосов.
Более современным и не очень пыльным вариантом считаются гипсокартонные откосы. Чтобы их изготовить, необходимо иметь достаточно большой опыт. Работа требует много времени, так как необходимо будет грунтовать, и красить поверхность. Такие откосы можно устанавливать только в сухих помещениях, гипсокартон не любит влаги.
Современные пластиковые откосы, пожалуй, самые лучшие из всех вариантов. Они легко обслуживаются, изготавливаются из материала, который используется для профиля окна. Поэтому такие откосы, точно так же как и окна, реагируют на скачки температуры. У них никогда не появляются трещины, не происходит никакой деформации. Для установки таких откосов потребуется несколько часов, а служить они будут много десятилетий.
особенности материала, плюсы и минусы изделий. / МЕТАЛЛОГИБКА.РУ
Металлические откосы предназначены для сокрытия щелей между рамами и перегородками здания. Они увеличивают срок службы и улучшают функциональность жилого дома.
Металлические откосы предназначены для продления срока службы здания и улучшения функциональности всей конструкции. С их помощью скрывают щели, которые образуются в местах соединения рам с перегородками здания. Особенно распространены откосы из металла. Их устанавливают в проемах окон и дверей, на фундаментах и фасадах цокольных этажей. Монтаж входит в состав отделочных работ в жилом здании.
Размеры и конструктивные особенности откосов
Обычно их изготавливают по индивидуальным размерам. Замеряется каждый оконный и дверной проем. Конструкции отличаются размерами и сложностью. Чтобы откосы наружные металлические эффективно выполниля свою функцию, при их изготовлении нужно строго придерживаться заданных параметров.
Металлические откосы на окнах наружные бывают от 2 до 60 см в ширину и 10–300 см в длину. Из всех возможных вариантов (толщина металлического листа варьирует в пределах 0,4–0,8 мм) обычно используют листы до 0,55 мм. Стандартная длина – 125, 200 и 300 см.
Плюсы и минусы откосов из металла
Отделка оконных откосов снаружи металлом удобна тем, что панель не трескается, не набухает и не выгорает. За время службы она сохраняет неизменный внешний вид. Подобные изделия идеально подходят для наружной отделки фасада здания. Преимущества откосов:
- качественная герметизация;
- длительный срок службы;
- высокая прочность;
- простота ухода;
- украшение дома.
Откосы металлические оконные также имеют ряд недостатков. Сюда относится:
- они не подходят для арочных и других нестандартных проемов;
- они стоят дороже изделий из других материалов;
- требуется использование шумопоглощающей ленты.
Специфика производства металлических откосов
Откос оконный наружный металлический устойчив к коррозии, надежен и отличается повышенным сроком службы. Подобные свойства достигаются:
- благодаря использованию оцинкованной стали при их изготовлении;
- за счет покрытия внутренней стороны стального листа слоем грунта, поверх которого наносится полимерное покрытие.
Оцинкованная сталь обладает отличными характеристиками, включая устойчивость к коррозии. Полимерное покрытие, которое наносится сверху, усиливает прочность металла и продлевает срок его службы.
Производство оконных откосов из металла и последующая их установка обеспечивает качественную теплоизоляцию проема и является завершающим этапом внешней отделки здания.
Отливы и откосы из оцинкованной стали для фасадных работ
Металлические откосы – важный элемент наружной отделки окон, отвечающий за защиту проема и оконной конструкции от разрушения. Также внешние откосы отвечают за сохранение тепла в доме и придают качественный эстетический внешний вид фасаду здания.
Изготовление производится из оцинкованной стали с полимерным покрытием, которая придает необходимый цвет готовым изделиям. В данной статье мы рассмотрим материал, конструкцию, цвета и варианты установки.
РАЗМЕРЫ И КОНСТРУКЦИЯ
Как такового стандартного варианта исполнения внешних откосов не предусмотрено. Под каждый объект необходимо разрабатывать свои решения, с учетом вида облицовки фасада здания, размеров и пожеланий заказчика. Некоторые из основных видов представлены ниже.
Откосы на вентилируемые фасады
В системах вентилируемых фасадов с применением различного вида облицовок в основном устанавливается откос с несколькими крепежными полочками и выступающими элементами.
Посредством монтажной планки металлический откос крепится к направляющим подсистемы, под облицовку. Рамка изготавливается таким образом, чтобы после установки вынос составлял от 2-4 см.
Откос для фасада из кирпича
Самое простой вариант исполнения – Z образная форма. Крепление производится через крепежную полочку или специальным вставкам к оконной конструкции, боковые участки заполняются утеплителем или пеной.
Металлический откос для фасада из сайдинга
Для фасадов из сайдинга возможно применение таких же металлических откосов как и для вентилируемых фасадов, либо специализированного варианта со скрытым креплением.
ПРИМЕНЯЕМЫЙ МАТЕРИАЛ (ОЦИНКОВАННЫЕ ОТКОСЫ)
Для изготовления металлических откосов применяют оцинкованную сталь с полимерным покрытием, которая придает необходимый цвет изделиям, а также защищает их от коррозии. С внутренней стороны оцинкованная сталь покрыта слоем грунта.
Исходя из размеров определяется вариант толщины листа стали, для достижения необходимой жесткости. В основном применяется тонколиствая оцинкованная сталь толщиной 0,55мм. Длина изделий может достигать 3000 мм., а ширина полочки вплоть до 1000 мм.
ЦВЕТА МЕТАЛЛИЧЕСКИХ ОТКОСОВ
Стоимость изготовления изделий из оцинкованной стали рассчитывается исходя из размеров, а также выбранного цвета. Изделия стандартных цветов по каталогу RAL обладают более низкой стоимостью. Ниже указаны стандартные цвета.
Изделия, цвет которых не входит в список стандартных цветов, окрашиваются отдельно. Наша компания окрашивает продукцию порошковой краской, которая обладает самыми высокими защитными показателями. Дополнительные цвета вы можете просмотреть на нашем сайте в разделе Таблицы цветов RAL.
УСТАНОВКА МЕТАЛЛИЧЕСКИХ ОТКОСОВ
Монтаж откосов сперва может показаться сложной процедурой, но на самом деле это не так. Давайте рассмотрим подробней этапы работ по установке.
Проведение замеров
Замер необходимо производить не по оконной раме, а по проему. Производим замер рулеткой отмеряя высоту оконного проема и ширину.
Подготовительные работы
Первоначально необходимо подготовить проем для монтажа. Щели, между оконной конструкцией и проемом должны быть качественно заделаны монтажными пенами или специальными саморасширяющимися лентами из полиуретановой эластичной пенки (ПСУЛ). Это позволит защитить оконную конструкцию от попадания влаги, проветриваний и потери тепла.
Монтаж
Далее необходимо закрепить верхнюю планку откоса к проему. Желательно нанести монтажную пену или положить утеплитель на внутреннюю поверхность. Данная процедура поможет дополнительно изолировать оконный блок от промерзания и продувания. Крепление оцинкованного откоса производится саморезами на специально установленные уголки (закладные) либо непосредственно к оконной раме.
После установки верхней планки устанавливаются боковые планки с применением той же технологии. Последним этапом является герметизация швов (стыков) в углах откосов. Для этого применяют специализированные герметики.
ЦЕНЫ НА НАРУЖНЫЕ ОТКОСЫ
В данной таблице представлена стоимость Z образных планок из оцинкованной стали с полимерным покрытием и порошковой окраской. Для расчета стоимости изделий по чертежу обращайтесь к нашим специалистам.
Представленные цены указаны с учетом НДС 18%
Наша основная цель – долгосрочное взаимовыгодное сотрудничество!
Для консультации, оформления заявки звоните: +7 (495) 642-47-22
Пишите на почту: [email protected]
Или воспользуйтесь формой обратной связи
Еще по теме:
- Отливы оконные
- Производство парапетных крышек
- Фасадные металлические кассеты
- Монтаж вентилируемых фасадов
Металлопластиковые окна являются многофункциональным современным изделием для остекления оконных проемов. Завершающим этапом установки пластиковых окон является отделка наружных откосов. Для этого могут применяться различные отделочные материалы: штукатурка, краска, ПВХ-панели, гипсокартон, но чаще всего производится металлическая отделка окон. Установка металлического откоса на окна может быть выполнена своими руками.
Функция откосов
Отделка окон снаружи откосами из металла выполняет декоративную и защитную функции. Устанавливая откосы на окна своими руками, можно закрыть монтажный шов и тем самым защитить его от воздействия атмосферных осадков и прямых солнечных лучей.
Откосы из металла выполняют защитную и декоративную роль
Монтажная пена, применяемая для заделки стыка между рамой и оконным проемом, является пористым паропроницаемым веществом, которое пропускает сквозь себя влагу из помещения. В результате этого влага и конденсат оседают на поверхности откосов окон, что приводит к образованию плесени и разрушению целостности конструкции. Влага с улицы может проникать через монтажный шов и вызывать запотевание и промерзание окна в зимний период.
Устанавливая металлические откосы на окна, можно не переживать об этих неприятностях, так как металл – это прочный, долговечный и неприхотливый в уходе материал с высокими эксплуатационными показателями.
Назначение
Металлические наружные откосы выполняют несколько важных функций:
- Железный наличник для окон придает внешнему облику проема привлекательный опрятный внешний вид. Стальной откос чаще выполняется в том же цвете, что и профиль оконной конструкции – белый или коричневый (для ламинированных под дерево профилей). Однако при желании заказчика панели могут быть окрашены в любой цвет по каталогу RAL.
Заказчик может выбрать любой цвет откосов из каталога RAL
- Защита монтажного шва от влаги и воздействия природных явлений в виде атмосферных осадков, ветра и перепадов температур.
- Защита поверхности откоса от сырости, образования плесени и разрушения. Наружные откосы из металла надежно герметизируют поверхность стены и повышают ее теплозащитные качества.
Металлическая отделка окон должна устанавливаться сразу же после монтажа окон, чтобы исключить впитывание влаги монтажной пеной. Если это невозможно произвести в ближайшее время из-за работ по отделке фасада, то монтажные швы на окнах можно временно закрыть полиэтиленом.
Преимущества перед другими материалами
Существует несколько видов отделочных материалов, используя которые, можно придать оконному проему завершенный внешний вид. Это штукатурка, гипсокартон, пластик и краска. Но по своим техническим характеристикам ни один из этих материалов не может сравниться с металлическими откосами. Решая вопрос, как сделать откосы, надо изучить характеристики отделочных материалов.
Полимерный слой стального откоса защищает изделие от ржавчины
При использовании штукатурки надо быть готовым к тому, что со временем штукатурный слой потрескается. Попадание влаги в образовавшиеся щели между рамой окна и штукатурным слоем может стать причиной появления плесени.
Гипсокартон в качестве отделочного материала для откосов годится только для внутренних работ. Даже гипсокартон марки ГВЛВ не способен противостоять прямому воздействию атмосферных осадков. За короткий срок он разбухнет, потеряет свой внешний вид и разрушится.
Применение пластиковых панелей для отделки наружных откосов приводит к тому, что на солнце пластик выгорает и приобретает неприятный желтоватый оттенок. А при резком понижении температуры воздуха пластик становится хрупким и может потерять свою целостность после незначительного механического воздействия. Поэтому пластик лучше применять для отделки внутренних откосов, особенно в помещении кухни.
Откосы из металла не подвержены воздействиям атмосферных явлений
Преимущества металлических откосов очевидны, так как материалом их изготовления является оцинкованная сталь, которую на этапе производства покрывают защитным полимерным декоративным слоем. Это защищает изделия от появления коррозии и ржавчины.
Плюсы и минусы материала
Несмотря на то что наружные металлические откосы стоят дороже других видов отделки, их положительные качества этот недостаток покрывают с лихвой:
Рекомендуется вместе с откосами монтировать шумопоглощающую ленту
Из минусов можно отметить высокую стоимость и наличие звуковых эффектов, возникающих от падения капель или града на их поверхность. С этим можно справиться, если использовать при монтаже металлических откосов специальную шумопоглощающую уплотнительную ленту.
Еще одним минусом металлического откоса является невозможность его монтажа в проемы арочной формы.
Подготовка к установке
Установка современных металлических откосов на окна своими руками потребует подготовки специальных материалов и инструментов для проведения данного типа работ:
- металлические листы;
- уровень;
- крепежи;
- монтажную пену и силиконовый герметик;
- шуруповерт и биты;
- малярный нож;
- ножницы по металлу;
- рулетку.
Излишки монтажной пены необходимо срезать
Подготовка поверхности состоит в том, что с нее удаляется строительная пыль и загрязнения. Излишки монтажной пены срезаются малярным ножом, а швы и стыки обрабатываются при помощи силиконового герметика. Установка металлического откоса на окна своими руками должна производиться после высыхания швов.
Последовательность работ
Установка металлических откосов на окна предполагает проведение замерочных работ. Ширина и высота изделия будут соответствовать внутренним и внешним параметрам проема. Изготовление верхнего, нижнего и боковых металлических элементов производится путем вырезания их из заготовленного металлического листа в соответствии с полученными измерениями.
Схема подрезки металлического откоса Схема подрезки нижнего металлического отлива Схема подрезки верхнего металлического отлива
На втором этапе работ происходит установка отлива, горизонтальное положение которого контролируется строительным уровнем. Нижний стык стены и оконной рамы оснащается специальным теплоизоляционным материалом и диффузионной лентой для шумоподавления и защиты от влаги.
Сначала необходимо установить отлив
Во время крепления отлива монтажную пену наносят на оконный проем и на отлив с внутренней стороны. Чтобы он не загнулся из-за расширения пены, на время его плотно прижимают. После того как отлив закреплен, приступают к монтажу металлических откосов.
Перед тем как устанавливать металлические откосы, необходимо те места, в которых они будут соприкасаться с рамой окна, обработать герметиком.
Металлические откосы закрепляют с помощью монтажной пены
Сначала устанавливают боковые элементы с соблюдением необходимого уклона изнутри наружу. Верхняя и нижняя части корректируются при помощи ножа в зависимости от уровня наклона.
Боковые элементы должны быть установлены в вертикальном положении и притянуты при помощи шурупов. Верхняя часть подгоняется под боковые элементы. Она выравнивается относительно внешних углов и закрепляется саморезами.
На завершающем этапе все места прилегания обрабатываются герметиком.
При монтаже откосов на фасад из профнастила используют горизонтальные перемычки
В случае когда фасад дома обшит профнастилом, при отделке оконных проемов необходимо использование горизонтальных перемычек. Это боковые полочки, изготовленные из профлиста, которые с одной стороны крепят к стене, а с другой – к металлопрофилю. Стальные наличники придают фасаду завершенность.
Оконные Отливы и Откосы
Изготовление отливов и откосов. Важной конструктивной частью отделки дома являются откосы и отливы, которые служат для защиты стен от попадающей влаги возникновения трещин и разрушения конструкций.
Оконные отливы устанавливаются с наружной стороны окна. Функция отливов в отведении влаги от капитальной стены и отделочных материалов, которая может спровоцировать гниение и разрушения конструкция. Независимо от того, каким материалом производится отделка, оконные отливы стоит выбирать из оцинкованного металла с покрытием в цвет наружный отделки или кровли.Металлические оконные отливы изготавливаются из оцинкованного листа толщиной 0.5мм с покрытием из матового или глянцевого полимера.
Откосы для окон и проемов Металлические откосы служат для отделки наружной стороны проемов . Так как при установке окон (и дверей) создается разница в уровнях даже в том случае, если изначально установка происходила ровно по стенам, за счет использования утеплителя и отделки фасада, эту разницу принято закрывать откосами. Металлические откосы просто не заменимы в случае если для отделки дома используется сайдинг. Они предотвращают попадание осадков и появления плесени под отделочными материалами.
Фасонные элементы для оконных конструкций понадобятся строителям при обустройстве любого типа фасадов.
- Отливы – важнейший элемент отделки оконных проемов и проемов витражных конструкций. Стальные оцинкованные отливы выполняют функцию отвода воды от стен и защищают конструкцию стены от разрушающего воздействия осадков. Наша компания учитывает все многообразие фасадных материалов, используемых при отделке стен зданий и поэтому предлагает все возможные типы и конфигурации оконных отливов. Более того, мы имеем возможность изготовить подоконные отливы согласно чертежам в Вашем проекте, или помочь в составлении спецификации отливов по узлам из проекта. Широкая цветовая гамма (20 стандартных цветов) позволяет изготовить отливы для окон практически для любого архитектурного решения!
- Откосы – не менее важный элемент обрамления оконного проема. Качественно изготовленные откосные планки подчеркнут эстетичность и красоту здания. Правильно смонтированные откосы надежно защитят оконный проем от разрушения. Долговечное полимерное покрытие полиэстер в широкой цветовой гамме многие годы не потеряет свой первоначальный облик.
Применяется на узле цоколя при монтаже сэндвич-панелей. Крепится непосредственно к поверхности ростверка (после ее гидроизоляции) и выполняет функцию чернового отлива. «Носиком» входит в зацепление с наружным чистовым отливом (тип 2). Выступающая треугольная грань заходит в утеплитель сэндвич-панели и служит для центрирования ее при монтаже. Толщина металла — 0,5-1мм. Изготавливается из оцинковки или некондиционного металла.
Заказать
Наружный отлив узла цоколя, используется при монтаже сэндвич-панелей. Крепится саморезами с герметизирующей прокладкой через верхнюю полку к сэндвич-панели. Нижний капельник удерживается внутренним «черновым» отливом. Размер «А» варьируется в зависимости от вылета цоколя. Толщина используемого металла — 0,5-1мм. Набор стандартных цветов — 100 оттенков по шкале RAL.
Заказать
Защищает узел цоколя в фасадах из сэндвич-панелей. Верхняя фигурная часть укладывается на подставочный брусок, на который уже ставится начальная сэндвич-панель. Вылет цокольного отлива может варьироваться и изготавливаться под заказ. Стандартная толщина металла — 0,5 — 1мм. Цветовая шкала — 100 стандартных цветов по RAL.
Заказать
Используется для отвода атмосферной влаги от выступа цоколя. Размеры полок варьируются от 20 до 600мм.
Изготавливается из холоднокатанной горячеоцинкованной стали толщиной 0,5-1мм с полимерным покрытием полиэстер.Возможна поставка в цветах по шкале RAL (100 цветов).
Заказать
Используется для отвода атмосферной влаги от оконного проема. Быстрое и экономичное решение по оформлению оконных проемов. Размеры основной полки варьируются от 20 до 600мм.
Изготавливается из холоднокатанной горячеоцинкованной стали толщиной 0,5-1мм с полимерным покрытием полиэстер. Возможна поставка в цветах по шкале RAL (100 цветов).
Заказать
Используется для отвода атмосферной влаги от оконного проема. Классическая форма отлива, прошедшая проверку временем. Размеры основной полки варьируются от 20 до 600мм.
Изготавливается из холоднокатанной горячеоцинкованной стали толщиной 0,5-1мм с полимерным покрытием полиэстер. Возможна поставка в цветах по шкале RAL (100 цветов).
Заказать
Установка металлической кровли с малым уклоном | Новости металлического строительства
- Коронавирус Новости
- Новости
- Ежедневные новости
- Новости отрасли
- статьи
- Характеристики
- Колонны
- проектов
- Сельское хозяйство и самостоятельное хранение
- образование
- Федеральный, государственный, муниципальный и военный
- Здравоохранение
- радушие
- Музеи, библиотеки и культурные центры
- Офис и смешанное использование
- религиозный
- Жилой
- Розничная торговля
- Спорт и отдых
- Транспорт и авиация
- Склады и производство
- Товары
- Покрытия катушек
- Навесные стены и витрины
- Двери: Сворачивающиеся, Двойные и Прохождение
- Крепеж
- Водосточные желоба, дождевики, коньковые колпачки и отделка
- HVAC
- Изолированные металлические панели
- Системы изоляции и ингибиторы пара
- Светочувствительный каркас
- Жалюзи, решетки, солнцезащитные кремы и навесы
- Металлические строительные системы
- Металлические потолочные системы
- Панели из металлического композитного материала
- Металлическая кровля
- Металлические стеновые панели
- Металлообрабатывающее оборудование
- Разное
- Перфорированные и расширенные металлы
- Скользящие двойные двери и двери для прохода
- Аксессуары для крыши и снегозадержание
- Бордюры и люки на крышу
- Подкровельные покрытия
- Герметики, ленты и клеи
- Мансардные окна, окна и дневное освещение
- Программное обеспечение
- Солнечная и фотоэлектрическая энергия
- инструменты
- Награды
- Зал славы металлических конструкций
- Лучшие производители металла
- Награды MCN Building and Roofing Awards
- Выбор читателей MCN
- Сцена сайта
- Наши сайты
- Металлическая Архитектура
- Металлический справочник
- Современные торговые коммуникации
- Подписывайся
- Коронавирус Новости
- Новости
- Ежедневные новости
- Новости отрасли
- статьи
- Характеристики
- Колонны
- проектов
- Сельское хозяйство и самостоятельное хранение
- образование
- Федеральный, государственный, муниципальный и военный
- Здравоохранение
- радушие
- Музеи, библиотеки и культурные центры
- Офис и смешанное использование
Расчет уклона и общего уклона в архитектуре
Архитекторы постоянно предоставляют непостоянную информацию на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны скатов обычно указываются в градусах. Полезно понять, как рассчитать каждый метод.
Есть три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.
Расчет градиента уклона
Градиенты уклона записываются как Y: X, где Y — это единичная величина подъема, а X — это пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «наклон один из двенадцати».
Расчет процента уклона
Процент уклона рассчитывается так же, как и уклон.Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.
Расчет уклона в градусах
Самый сложный способ вычисления наклона — в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.
Таблица общих наклонов в архитектуре
В таблице ниже показаны некоторые распространенные уклоны. Для полов с уклоном 1:20 поручни не требуются, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 — это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.
| Градусы | Градиент | Процент |
|---|---|---|
| 0,6 ° | 1: 95,49 | 1,0% |
| 1 ° | 1: 57.29 | 1,7% |
| 1,15 ° | 1: 50 | 2% |
| 1,19 ° | 1: 48 | 2,08% |
| 2,86 ° | 1: 20 | 5% |
| 4.76 ° | 1: 12 | 8,3% |
| 7,13 ° | 1: 8 | 12,5% |
| 10 ° | 1: 5,67 | 17,6% |
| 14,04 ° | 1: 4 | 25% |
| 15 ° | 1: 3,73 | 26,8% |
| 26,57 ° | 1: 2 | 50% |
| 30 ° | 1: 1,73 | 57.7% |
| 45 ° | 1: 1 | 100% |
| 56,31 ° | 1: 0,67 | 150% |
| 60 ° | 1: 0,6 | 173,2% |
| 63,43 ° | 1: 0,5 | 200% |
| 78,69 ° | 1: 0,2 | 500% |
| 89,43 ° | 1: 0,1 | 1000% |
| 90 ° | 1: 0 | инф. |
Скаты крыши
Наклоны крыши идентифицируются с помощью метода градиента, описанного выше, где высота подъема варьируется, но обычно высота подъема составляет 12. На некоторых очень крутых крышах вы можете увидеть перевернутый уклон, так что подъем изменяется, но подъем сохраняется как 12.
Кровля с малым уклоном
Кровли с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.
| Градиент крыши | Градусов | Процент |
|---|---|---|
| 1/4: 12 | 1.19 ° | 2,08% |
| 1/2: 12 | 2,39 ° | 4,17% |
| 1: 12 | 4,76 ° | 8,3% |
| 2: 12 | 9,46 ° | 16,67% |
| 3: 12 | 14,04 ° | 25% |
Крутые крыши
Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей — эти крыши проливают воду и не считаются водонепроницаемыми.
| Градиент крыши | Градусов | Процент |
|---|---|---|
| 4: 12 | 18,43 ° | 33,33% |
| 5: 12 | 22,62 ° | 41,67% |
| 6: 12 | 26,57 ° | 50% |
| 7: 12 | 30,26 ° | 58,33% |
| 8: 12 | 33,69 ° | 66,67% |
| 9: 12 | 36.87 ° | 75% |
| 10: 12 | 39,81 ° | 83,33% |
| 11: 12 | 42,51 ° | 91,67% |
| 12: 12 | 45 ° | 100% |
/ сетка металла на предохранение от наклона
Сетка для защиты откосов из нержавеющей стали / Проволочная сетка для защиты откосов
(сертификация BV)
Компания Hebei Shuolong Metal Products Co., Ltd — профессиональный крупный производитель всех типов проволочной сетки, объединяющий разработку и производство все вместе. Нашей материнской компанией является завод по производству проволочной сетки Anping Xiangyi, основанный в 1997 году.Мы можем поставить сетку для защиты склонов, проволочную сетку для защиты склонов, проволочную сетку для защиты от камнепадов. Мы верим, что ваш тур и наша сила принесут успех. И у нас есть завод с 18-летним опытом
проволочная сетка для защиты откоса
Отверстие (мм) | Диаметр проволоки (металлическая проволока) (мм) | Диаметр проволоки (покрытие из ПВХ) / внутренний / внешний * (мм) ) | прядей |
60 * 80 | Ø2.0-2,8 | Ø2,0 / 3,0-2,5 / 3,5 | 3 |
80 * 100 | Ø2,0-3,2 | Ø2,0 / 3,0-2,8 /3,8 | 3 |
80 * 120 | Ø2,0–3,2 | Ø2,0 / 3,0–2,8 / 3,8 | 3 |
100 * 120 | Ø2,0–3,4 | Ø2.0 / 3,0-2,8 / 3,8 | 3 |
100 * 150 | Ø2,0–3,4 | Ø2,0 / 3,0–2,8 / 3,8 | 3 |
120 * 150 | Ø2,0-4,0 | Ø2,0 / 3,0-3,0 / 4,0 | 3 |
Проволочная сетка для защиты от наклона
камнепада барьеров и ограждения состоят из высокопрочной проволоки сетки сетки, якорь, I-стальная колонна, выпадающий якорный канат, кольцо диссипации энергии, и основание поддержки каната от верхней части к нижней части, и другие компоненты.Защитные ограждения от камнепадов защищают формирование регионального склона и предотвращают обрушение камнепадов.
Система защиты барьеров от камнепадов, состоящая из стального троса, является гибкой для перехвата и достаточно прочной, чтобы поглощать и распространять раскачивание, а рассеяние энергии кольцевой сеткой способствует дальнейшему повышению стойкости системы к ударам.
защитное ограждение бокового откоса, защитное проволочное ограждение, проволочное сетчатое ограждение на склоне, защитное ограждение для гольфа, защитное ограждение для детей, ограждение для защиты деревьев, ограждение для защиты моста, ограждение для защиты балконов, ограждение для устойчивости на склоне, защитные ограждения
1.Электрооцинкованный, горячеоцинкованный, с покрытием из ПВХ
2. Диаметр проволоки: 2,0-4,0 мм
открытый: 300×300 мм или другие характеристики по запросу клиента
Трос: 8 мм, 10 мм, 11 мм … (6 * 19IWS или другие конструкции)
размер панели: 4мх4м …
Материал: горячее цинкование с узлами; нержавеющая сталь 304, 304 L, 316, 316L
спец. проволочной сетки | макс. диаметр скручиваемой проволоки | макс.ширина ячейки | ||
ячейка № | размер ячейки | гальв. проволока | проволока, покрытая ПВХ | — |
2-1 / 2 « | 900BWG12 (2,80 мм) | 4,0 мм | 3200 мм | |
3 « | 80×100 мм | BWG11 (300 мм) | 4,0 мм | 4000 мм |
4 « | 100×120 мм | BWG11 (3,00 мм) | 4,0 мм | |
Характеристики:
1. Критические точки с шестигранной сеткой
2. Двойная скрутка во избежание распутывания
3. Арматурная проволока, вплетенная в углы, для усиления критических точек
4.Диафрагма, надежно прикрепленная к основанию, которая предотвратит смещение некоторых и укрепит габион
5. Сетка зоопарка, сетка вольера тигра, сетка обезьяны
Применение:
1. Подкладка канала
2. Крепежные стенки
3.Мостовые абатменты
4. Механически усиленный грунт
5. Озеленение
6. Защита водоводов / выходных отверстий
Применения:
1. Берег затопления или направляющий вал
2. Предотвращение разрушения горных пород
3.Защита от воды и почвы
4. Защита мостов
5. Укрепляющая структура грунта
6. Техника защиты приморской территории
Упаковка и транспортировка
Упаковка:
1) деревянный барабан или по желанию заказчика
2) рулон в рулон, а затем помещенный в лоток или упаковку в соответствии с требованиями клиентов
3) Без упаковки
4) в соответствии с вашими требованиями
Срок поставки: в течение 15-20 дней после получения депозита.
процесс
Выставки
Свяжитесь с нами
,| Текущий | |
| Ники Андерссон | Ударные (1989-1997, 2016-настоящее время), вокал (1991) |
| Смотрите также: Death Breath, Люцифер, экс-нигилист, Imperial State Electric, Hellacopters, The Solution, экс-Некронавт (вживую), экс-демон, экс-Меззроу, экс-Треблинка (вживую), экс-Brainwarp, экс-Cold Ethyl, ex-Corrupt, ex-Kurt-Sunes med Helveteshundarna, ex-Sons of Satan, ex-Supershit 666, ex-The Hydromatics, ex-MC5 (live) | |
| Ульф «Уффе» Седерлунд | Гитары (1989-2005, 2016-настоящее время) |
| Смотрите также: Haystack, ex-Morbid, ex-Murder Squad, ex-Nihilist, Disfear, Swarm, ex-Atlantic Tide (live), ex-Blasphemy, ex-Corrupt, ex-Infuriation, ex-Principles of Existence, ex-Shub Niggurath | |
| Алекс Хеллид | Гитары (1989-2014, 2016-настоящее время) |
| Смотрите также: экс-нигилист, экс-Brainwarp, экс-Сыны Сатаны | |
| Прошлые | |
| Дэвид Бломквист | Бас (1989) |
| Смотрите также: Dismember, ex-Carnage, ex-The Dagger, ex-Necronaut (вживую), ex-Mörbit | |
| Л.Г. Петров | Вокал (1989-1991, 1992-2014) |
| Смотрите также: Погребенный А.D., Firespawn, ex-Morbid, ex-Nihilist, ex-Allegiance, ex-Comecon, ex-Black Satan (Швеция), ex-Blasphemy, ex-Fireborn, ex-Infuriation | |
| Ларс Розенберг | Бас (1990-1995) |
| Смотрите также: ex-Carbonized, ex-Mental Distortion, ex-Monastery, ex-Furcas, ex-Roachpowder, ex-Therion, ex-Serpent, ex-Taura | |
| Джонни Джордевич | Вокал (1991-1992) |
| Смотрите также: ex-Carnage, ex-Mortal Abuse, ex-Spiritual Beggars (live), ex-Hypnosia (live) | |
