Колпак на трубу дымохода: изготовление своими руками

Содержание статьи

Устанавливать колпак или нет

С технической точки зрения колпак – это специальное металлическое приспособление, защищающее выход дымохода от негативного воздействия атмосферных факторов. Он не должен никоим образом влиять на расчетные параметры тяги, не искажать первоначальные условия движения воздушных потоков и т. д. Наличие иных более сложных приспособлений на дымоходе должно предусматриваться еще на стадии проектирования отопления.

Колпак на трубу дымохода

Колпак на трубу дымохода

Важно. Перед установкой колпака внимательно изучите требования нормативных актов, отраслевых документов и СП 7.13130.2013.

Как вы заметили, далеко не все дымоходы с колпаками, поскольку владельцы строения имеют свои убеждения, часто они противоречивы, но все имеют право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников таких конструкций.

Таблица. Доводы за и против установки колпаков

Выполняемые функцииКраткое описание фактических характеристик
Закрывает выход дымохода от задувания ветром

Закрывает выход дымохода от задувания ветром

На крыше зданий направление ветра изменяется с учетом размеров, расположения и угла наклона скатов. Для предупреждения появления обратной тяги производятся специальные инженерные расчеты отопления, которые регламентируют высоту дымохода в зависимости от его расположения и расстояния от конька. Ветер на ровной местности никогда не дует сверху вниз, только завихрения от крыши могут придавать ему такое направление. Еще одна причина обратной тяги – полное отсутствие естественного притока в помещение воздуха или слишком мощная принудительная вытяжная вентиляция. Защитный козырек, если только он правильно подобран по размеру и типу, разбивает воздушный поток и обеспечивает нормальную тягу в дымоходе.
Предохраняет дымоход от попадания дождя и снега, не допускает механических загрязнений и гнездование птиц

Предохраняет дымоход от попадания дождя и снега, не допускает механических загрязнений и гнездование птиц

Здесь есть одна проблема – от птиц защищает лишь сетка, козырек надо ограждать по всему периметру. На сетке могут появляться замерзший конденсат и критически уменьшать тягу. Очищать бесполезно, вода при определенных климатических условиях будет намерзать снова. Иногда приходится зимой подниматься на крышу, снимать сетку и таким образом восстанавливать тягу. Это нежелательно, делать любые работы на крыше зимой очень опасно.
Увеличивает срок службы оголовка дымохода

Увеличивает срок службы оголовка дымохода

Полностью правильное утверждение. Но для этого надо не сложное декоративное изделие, а лишь один из его элементов – колпак.
Улучшает внешний вид здания

Улучшает внешний вид здания

Красивый колпак оригинальной конструкции действительно с положительной стороны влияет на внешний вид. Есть эксклюзивные проекты, позволяющие подчеркивать престижность строения и солидное финансовое положение их владельцев.

Как видим из перечня, количество положительных и отрицательных последствий от установки колпака примерно равно, отсюда вывод – принимайте решение самостоятельно. Но помните об одном универсальном требовании нормативных актов: все насадки и приспособления не должны мешать свободному выходу дыма и не ухудшать расчетные показатели.

Виды колпаков для дымохода

Виды колпаков для дымохода

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

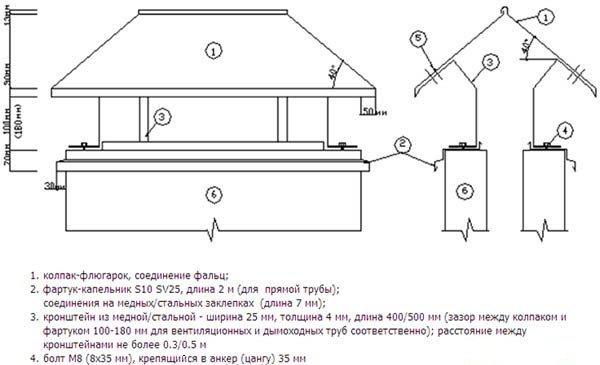

Устройство стандартного колпака

Устройство стандартного колпака

  1. Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
  2. Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой. Чертеж фартука-капельника с разметкой

    Чертеж фартука-капельника с разметкой

  3. Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
  4. Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.
Варианты дымников со скатами

Варианты дымников со скатами

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

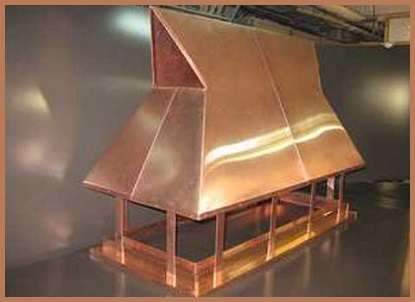

Декоративный колпак из меди

Декоративный колпак из меди

Простой колпак для дымохода

Простой колпак для дымохода

Пошаговая инструкция по изготовлению колпака

Изготавливать колпак будем из медного листа: этот металл быстро покрывается тонкой пленкой окислов и в дальнейшем не боится вредного воздействия агрессивных химических соединений, а они всегда имеются в дыме. Толщина листа 0,6 мм, тоньше не берите, с ним проще работать, но он не имеет достаточной механической прочности, может деформироваться, согнуться и т. д. Процесс намного ускорится и повысится его качество, если вы имеете доступ к резочному станку и гибочной машине.

Для изготовления колпака понадобится листовая медь толщиной 0,6 мм

Для изготовления колпака понадобится листовая медь толщиной 0,6 мм

Цены на листовую медь

Медный лист

Для выполнения работ требуется подготовить металлическую линейку, угольник, шило.

Шаг 1. Нарисуйте эскиз планируемого колпака. Рекомендуем базовую модель выбрать в сети, внести корректировки по линейным размерам. При желании добавить оригинальные элементы декора.

Чертеж можно сделать на компьютере или нарисовать от руки

Чертеж можно сделать на компьютере или нарисовать от руки

Шаг 2. На лист меди перенесите детали колпака. Разметьте контур конструкции. Можно увеличить его масштаб, так легче просматриваются все нюансы. Во время перенесения размеров всегда надо оставлять 0,5 см на завальцовку.

Все замеры переносятся с чертежа на лист меди

Все замеры переносятся с чертежа на лист меди

Практический совет. Работать намного легче не на целом листе, а на отдельных заготовках по каждому элементу. Для этого их требуется предварительно нарезать по имеющимся размерам, а далее разметку делать на каждом в отдельности.

Правила составления чертежа

Правила составления чертежа

Опытные мастера настоятельно рекомендуют делать деталировку каждого элемента, они еще раз проверяют все нюансы и лишь после этого переносят изображение на поверхность металла. По меди можно рисовать специальными фломастерами или обыкновенным шилом. Второй вариант намного лучше, у него тоньше линии. Кроме того, не придется потом очищать изделие от следов фломастера.

Намечать контуры заготовок на медном листе удобнее всего острием шила

Намечать контуры заготовок на медном листе удобнее всего острием шила

Шаг 3. Ножницами по металлу вырежьте деталь. Если вы имеете плазменную резку, то раскрой можно делать этим агрегатом. Небольшие по длине вырезы надо делать правыми и левыми ножницами. Обращайте внимание, в какую сторону потом надо загибать металл и в зависимости от этой особенности выбирайте те или иные ножницы. Потом будет легче делать различные подгибания и соединения.

Раскрой заготовок выполняется ножницами по металлу

Раскрой заготовок выполняется ножницами по металлу

Цены на ножницы по металлу

Ножницы по металлу

По такому же алгоритму вырежьте все оставшиеся заготовки.

Гибка и сборка колпака

Если есть минимум знаний и навыков, то эти операции не представляют больших сложностей. Если работа выполняется впервые, то рекомендуется для практического освоения некоторых операций попрактиковаться на ненужных отрезках металла. Необязательно должна быть медь, используйте дешевый листовой прокат.

Вырезанные заготовки для колпака

Вырезанные заготовки для колпака

Шаг 1. Гибка заготовок основания начинается с завальцовки краев. На станке точно выставляется заготовка и за счет подъема стола металл подгибается. Такие операции можно делать вручную при помощи киянки, но качество будет намного хуже. Кроме того, для гибки всех элементов на станке нужно всего несколько секунд, ручной метод потребует гораздо больше времени и усилий.

Процесс завальцовки краев с помощью станка

Процесс завальцовки краев с помощью станка

Цены на листогибочные станки

Листогибочный станок

Шаг 2. Сделайте первую часть основания, дополнительный нижний гиб обеспечивает повышенную прочность, всегда рекомендуется его предусматривать. Углы указываются на чертеже и контролируются транспортиром во время гибки. Некоторые станки имеют фиксированные шаблоны, конкретная технология механической гибки почти не влияет на алгоритм действий. На основаниях рекомендуется делать прокатку, выпуклая линия контролирует место фиксации элемента на стенке дымохода и повышает его устойчивость.

Для повышения прочности основания колпака добавляется изгиб в нижней части

Для повышения прочности основания колпака добавляется изгиб в нижней части

Шаг 3. Начинайте сборку основания колпака. Для работы требуются специальные клещи, этим инструментом разводите в различные стороны детали крепления отдельных элементов в единую конструкцию.

Края по бокам заготовок нужно выгнуть специальными клещами

Края по бокам заготовок нужно выгнуть специальными клещами

Шаг 4. Разложите все заготовки на ровной поверхности, проверьте размеры и правильность загибов соединительных концов. При помощи клещей согните концевики и соберите элементы вместе. Замки пока не закрывайте, а только подготавливайте. Работа требует сноровки, не спешите, не повредите лицевые поверхности. Надо знать, что исправление вмятин всегда будет заметным, а такие следы указывают на низкую квалификацию мастера.

Все заготовки собираются в одну конструкцию

Все заготовки собираются в одну конструкцию

Шаг 5. Закройте замки ударами киянки, нижний стол должен быть только металлическим из фасонного проката, размеры подбираются в зависимости от параметров изделия. Опытный мастер имеет для таких целей много различных профилированных отрезков, которые он использует во время выполнения работы.

С помощью киянки соединяются все стыки по бокам основания

С помощью киянки соединяются все стыки по бокам основания

На этом сборка основания для колпака на кирпичный дымоход закончено, можно приступать к изготовлению крышки, или зонта, защищающего трубу дымохода сверху.

Готовое основание колпака на дымоход

Готовое основание колпака на дымоход

Изготовление крыши колпака

Вначале внимательно изучается чертеж и при необходимости выполняется деталировка каждого элемента в увеличенном масштабе. В нашем случае крыша напоминает сложную вальмовую четырехскатную конструкцию, состоит из двух трапеций и двух треугольников. Именно такой вариант больше всего подходит к прямоугольным дымоходам.

Чертеж зонта для дымника

Чертеж зонта для дымника

Шаг 1. Перенесите размеры скатов на металл, как и всегда, пользуйтесь металлической линейкой и шилом. Не забывайте у каждого угла элемента чертить хвостик для подгиба. Длина может быть произвольной, каждый мастер привыкает к своей. Параметры даются в пределах 5–15 мм, строгих ограничений не существует. Помните, что длина верхнего подгиба должна в два раза превышать фиксируемый нижний. Решение следует принимать таким, чтобы минимизировать количество непродуктивных отходов. Достаточно начертить один элемент, проверить правильность всех размеров, вырезать, а потом для второго использовать его в качестве шаблона. На треугольных скатах выпуски по 30 мм, на трапецеидальных по 15 мм.

Разметка заготовки на листе меди

Разметка заготовки на листе меди

Шаг 2. Ножницами по металлу вырежьте заготовки. Не забывайте, что для мелких элементов в зависимости от стороны загиба подбирается левый или правый инструмент.

Раскрой заготовок для зонта

Раскрой заготовок для зонта

Шаг 3. Приступайте к гибке деталей. После того как все подготовлены к соединению, опять разложите их на ровном столе и проверьте положение. Еще есть время для исправления допущенных незначительных погрешностей. Прокатайте ребра жесткости посередине плоскости и сделайте в нижней части гиб, он дополнительно увеличивает устойчивость на изгиб. Мы выше уже упоминали, что на конструкцию будут воздействовать большие снеговые и ветровые усилия, надо принимать меры по увеличению прочности элементов.

Выполняются загибы по намеченным линиям

Выполняются загибы по намеченным линиям

Шаг 4. Собирайте зонт, делается это в несколько этапов.

  1. Вставьте соединительные элементы конька, совместите их точно по линии.
  2. Установите на трапецеидальные скаты треугольные, соедините их в фальц. Все соединения должны входить без больших усилий, клепать ничего не надо, достаточно пользоваться хапами. Изгиб соединяйте с максимальным усилием, элементы не должны смещаться после окончания сборки.
Сборка зонта для дымника

Сборка зонта для дымника

После того как крыша полностью готова, можно приступать к изготовлению ножек.

Шаг 5. На куске меди подходящих размеров начертите детали. Необязательно отрезать новый лист, можно пользоваться отходами, их образуется достаточное количество для подготовки мелких элементов. Общая ширина заготовок примерно 110 мм, ширина для завальцовки примерно 25 мм. Размеры могут колебаться в зависимости от параметров отрезков.

Для изготовления ножек подойдут обрезки материала

Для изготовления ножек подойдут обрезки материала

Шаг 6. Нарежьте заготовки для ножек, загните завальцовки. Заклепка будет делаться через два слоя металла, увеличение прочности выполняется прокаткой. Просверлите отверстия для заклепок.

Заготовки ножек пропускаются через гибочный станок и просверливаются под крепежи

Заготовки ножек пропускаются через гибочный станок и просверливаются под крепежи

Теперь осталось собрать вместе крышу, ножки и корпус. Если планируете защищать дымоход от птиц, то по периметру необходимо прикрепить медную сетку. Помните, что она может создавать много проблем в зимний период времени. Сетка дополнительно фиксируется специально подготовленными уголками. Фиксируйте крышу на заклепках.

К основанию крепятся ножки заклепками

К основанию крепятся ножки заклепками

На каркас надевается сетка

На каркас надевается сетка

Последней крепится крыша

Последней крепится крыша

Конструкция полностью готова, поднимайтесь на кровлю и устанавливайте ее на кирпичном дымоходе.

Видео — Колпак на трубу дымохода

Колпак на трубу дымохода: изготовление своими руками

Целесообразность установки на дымоход колпака до сих пор вызывает споры не только у владельцев домов, но и у опытных строителей. Среди них есть как противники, так и приверженцы этих элементов, каждая группа имеет свои аргументы. Рассмотрим их более подробно, это даст возможность иметь личное объективное мнение.

Колпак на трубу дымохода

Колпак на трубу дымохода

Аргументы за установку колпака на трубу дымохода

  1. Заключительный элемент трубы уменьшает риски появления обратной тяги из-за завихрения воздушных потоков. Они ударяются о колпак и растекаются мимо выхода трубы, показатели тяги стабилизируются в расчетных пределах.
  2. Конструкция эффективно защищает дымоход от попадания дождя и снега, листьев и иного органического мусора. Кроме того, колпаки отпугивают птиц от кирпичных дымоходов и не позволяют им вить в них гнезда. Основной функцией колпака является защита дымоходной трубы от влаги

    Основной функцией колпака является защита дымоходной трубы от влаги

  3. Оголовок трубы не подвергается негативному воздействию климатических факторов. За счет чего увеличивается время его эксплуатации.
  4. Красивый колпак может служить привлекательным элементом декора крыши здания, указывать направление и скорость ветра. Красивый колпак на дымоход придает всей кровле эстетичный вид, соответственно, дом с такой крышей выглядит стильно и оригинально

    Красивый колпак на дымоход придает всей кровле эстетичный вид, соответственно, дом с такой крышей выглядит стильно и оригинально

В этот список не вошла рекламная информация, утверждающая, что колпаки значительно усиливают тягу дымоходов. Для этого существуют иные специальные элементы более сложной конструкции.

Для улучшения тяги в дымоход встраиваются дефлекторы

Для улучшения тяги в дымоход встраиваются дефлекторы

Правильно установленные колпаки не оказывают влияния на параметры тяги. Исключение – они расположены слишком близко к выходу дымохода и уменьшают тягу.

Содержание статьи

Аргументы против установки колпака

Цены на сэндвич-дымоходы

Сэндвич-дымоход

Ознакомление с ними усложняет принятие окончательного решения, но о них следует знать. Только полная информация дает возможность сделать оптимальный выбор с учетом максимального количества различных факторов.

Колпак может создавать препятствие тяге

Это предупреждение имеет право на существование только в одном случае – колпак посажен очень низко, размеры щелей по периметру меньше диаметра трубы дымохода. Такое встречается очень редко, никто колпаком сознательно не закрывает дымоход.

Колпак может создавать препятствие тяге только если посажен слишком низко

Колпак может создавать препятствие тяге только если посажен слишком низко

На колпаке может намерзать конденсат и частично или полностью блокировать отверстие

К сожалению, такие случаи бывают нередко. Все зависит от климатических условий зоны расположения строения, коэффициента полезного действия котла и физических характеристик топлива. Если с первым фактором все понятно, то на двух последних следует остановиться подробнее.

  1. Строительные нормы и правила строго регламентируют температуру выходящих из дымохода газов. Она не должна быть меньше +120°С, только при таких условиях исключается появление конденсата. Но современные отопительные котлы имеют очень высокий КПД, это значит, что максимальное количество тепловой энергии передается теплообменнику, соответственно, температура выхода газов низкая. Ни один котел не выдерживает рекомендованные значения, все они обогревают внутренние помещения, а не улицу. Конденсат в дымоходе

    Конденсат в дымоходе

    Вывод – конденсат будет не только на колпаке, но и на той части дымохода, где температура ниже установленных норм. Это всегда следует учитывать при попытках накрывать дымоходы дополнительными элементами.

    Как устранить конденсат в дымоходе

    Как устранить конденсат в дымоходе

  2. Количество конденсата зависит от типа и характеристик топлива. Если котел топить влажными дровами, то конденсат придется ежедневно собирать в десятилитровые емкости, а если качественным природным газом, то он почти полностью отсутствует. Если в печи или камине применяется твердое топливо, важно, чтобы оно было сухим

    Если в печи или камине применяется твердое топливо, важно, чтобы оно было сухим

Вывод. Решение об установке колпака принимайте с учетом вышеописанных факторов, они оказывают решающее влияние на показатели тяги и могут становиться причиной возникновения крайне опасных ситуаций.

Колпаки быстро прогорают, их приходится часто менять

Если изделия сделаны из некачественного и незащищенного от коррозии металла, то да, срок их службы не превышает 3–5 лет. Но сегодня в таких целях применяется или оцинкованная или легированная тонколистовая сталь. Время эксплуатации качественной нержавейки практические неограничен.

Колпаки из нержавейки имеют длительный срок службы

Колпаки из нержавейки имеют длительный срок службы

Цены на крышный дефлектор

Крышный дефлектор

Что требуют нормативные документы

Здесь в каждой стране свои правила, объясняется такое положение тем, что даже среди инженеров нет единого мнения относительно целесообразности установки колпаков на дымоходные трубы.

  1. Европейские страны разрешают устанавливать такие колпаки только на вентиляционные трубы, на дымоходы их монтировать запрещается. Аргументация простая – кратковременные проблемы с вентиляцией помещений не становятся причиной опасных последствий для здоровья проживающих. Что касается удаления продуктов горения, то здесь все очень серьезно, из-за нарушения параметров тяги котла могут быть трагические чрезвычайные происшествия. Труба дымохода на фото не закрыта колпаком или дефлектором

    Труба дымохода на фото не закрыта колпаком или дефлектором. Дом в одной из европейских стран

  2. Украина запрещает устанавливать колпаки лишь на дымоходы газовых отопительных котлов, для остальных ограничений нет. Причина такой избирательности простая. Только дым от природного газа не имеет запаха, при отсутствии тяги намного легче отравиться угарными газами. Дым от твердотопливных котлов имеет резкий запах. Кроме того, в нем есть довольно много сажи, что делает его видимым. Такие физические характеристики дают возможность быстро заметить проблемы с тягой и своевременно принять меры по их ликвидации. Частный дом в Киеве. Трубы с колпаками

    Частный дом в Киеве. Трубы с колпаками

  3. Россия и Беларусь поступают намного хитрее, у них всегда виноватыми будут пользователи. Почему? В СНиП прописано следующее положение: «Зонты, дефлекторы иные насадки не могут препятствовать выходу из дымоходов продуктов горения». И все. Устанавливать их или нет, решают потребители. Если все в норме – отлично, если есть какие-либо последствия – чиновники не виноваты, виноваты владельцы домов. Частный дом в России. Трубы с колпаками

    Частный дом в России. Трубы с колпаками

Как поступать? Однозначного ответа нет, но есть несколько практических советов, которые помогут принять правильное решение.

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Вид дымоходаПрактические рекомендации
Нержавеющие стальные трубы круглого сечения

Нержавеющие стальные трубы круглого сечения

Такие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.
Одинарные кирпичные дымоходы

Одинарные кирпичные дымоходы

Это самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.
Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналы

Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналы

Довольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

  1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
  2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Практический совет. Можно вырезать круг под конус сразу с удалением сегмента на изгиб. Для этого от радиуса нужно в обе стороны начертить линии длиной 6 см, из точек пересечения с кругом провести линии к центру и вырезать получившийся сегмент круга.

Расчерчивание металла с допуском на изгиб

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы - фальц

На ножках делают подгибы — фальц

Изготовление ножки, процесс

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление ножек

Крепление кольца к ножкам

Крепление кольца к ножкам

Колпак на трубе

Колпак на трубе

Фиксация кольца колпака

Фиксация кольца колпака

Цены на колпаки для дымоходов

Колпак на трубу дымохода

Заключение

Мы дали инструкцию изготовления самого простого колпака на круглую трубу дымохода. Если есть навыки, инструменты и желание, то можно изготавливать более сложную конструкцию, дополнить ее флюгером или дефлектором, сделать индивидуальные вензеля и т. д. Профессионально изготовленный колпак может стать настоящей декоративной изюминкой крыши.

Видео – Как сделать колпак для дымоходной трубы

Колпак на трубу дымохода: задачи, виды и установка

Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.

магазинный колпак

В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

конструкция

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

  • защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
  • защита от проникновения птиц и мелких животных в дымоход;
  • продление срока службы кирпичной или стальной трубы;
  • украшение дымохода.

кованный колпак

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

  • конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
  • колпак может уменьшать тягу в трубе;
  • из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Важно! Колпак из металла – не вечная конструкция. При постоянном воздействии высокой температуры и кислотных компонентов в продуктах сгорания топлива, тонкая листовая сталь быстро разрушается. В зависимости от устройства насадку на трубу приходится менять раз в несколько лет.

Принцип работы колпака

Принцип работы колпака ясен: он создает механическое препятствие атмосферной влаге, осадкам, ветру, частицам в воздухе, листьям. Форма защитного элемента обычно коническая или пирамидальная, т.е. скатная. Это обеспечивает свободное стекание воды с колпака на крышу в обход отверстия дымохода.

дымоход

Для этого устройство колпака предусмотрено таким образом, чтобы диаметр колпака превышал диаметр трубы. Основание козырька – фартук-капельник — частично закрывает устье трубы, препятствуя опрокидыванию тяги.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

  • двускатные;
  • пирамидальные;
  • конические;
  • вальмовые;
  • шпилеобразные;
  • плоские.

виды

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

виды

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

Как изготовить колпак своими руками?

Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.

виды дымников и флюгарок

Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.

размеры

Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:

  • верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
  • расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
  • наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
  • насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.

Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:

  • Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1. Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
  • Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
  • В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
  • Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
  • В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
  • Пунктиром необходимо разметить линии сгибов.
  • Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
  • По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
  • С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
  • Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды. Соединяемые детали конструкции фиксируют заклепками.
  • Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.

флюгарка в форме петуха

Рекомендации по установке

Важно правильно рассчитать высоту и диаметр колпака, высота которого должна быть не менее 10 см от среза трубы.

Установка готового колпака на крышу выполняется достаточно просто, если соблюдать технику безопасности.

оформление фартука

Конструкция должна надеваться на трубу дымохода, а не входить в него. Если оставить небольшой зазор до 3-4 мм, то колпак легко сядет на оголовок. Если насадка сидит плотно, не колеблется при порывах ветра, укреплять ее не нужно. В противном случае используется глиняный или клеевой раствор для дополнительной фиксации насадки на трубе.

Как сделать колпак на трубу дымохода своими руками: чертежи и виды приспособлений

Виды колпаковКолпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Кованый колпак на трубуОсновными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Как выбрать форму колпакаЧто касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

  • Материалы для колпакаон способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
  • дымник не даёт попадать внутри мелкому мусору;
  • сетчатая конструкция обеспечивает защиту от гнездования птиц;
  • такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
  • флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

  1. Как сделать колпак на трубуСтальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
  2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
  3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

Как изготовить колпак на трубуНа дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Материалы для создания колпакаПоследний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

  1. Из какого материала делать копакЗавинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
  2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
  3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
  4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Форма и виды зонтовЧтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

  1. Разновидности зонтов на трубу дымоходаБерут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
  2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
  3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
  4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Как самим сделать колпакЭффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

Какие колпаки лучшеПосле нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Колпак на трубу дымохода: 50 красивых идей для дома и дачи

1.

Колпак на трубу дымоходаКолпак на трубу дымохода

2.

Колпак на трубу дымоходаКолпак на трубу дымохода

3

Колпак на трубу дымоходаКолпак на трубу дымохода

4.

Колпак на трубу дымохода

5.

Колпак на трубу дымохода

6.

Колпак на трубу дымоходаКолпак на трубу дымохода

7.

Колпак на трубу дымохода

8.

Колпак на трубу дымохода

9.

Колпак на трубу дымохода

10.

Колпак на трубу дымоходаКолпак на трубу дымохода

11.

Колпак на трубу дымохода

12.

Колпак на трубу дымохода

13.

Колпак на трубу дымохода

14.

Колпак на трубу дымохода

15.

Колпак на трубу дымоходаКолпак на трубу дымохода

16.

Колпак на трубу дымохода

17.

Колпак на трубу дымохода

18.

Колпак на трубу дымохода

19.

Колпак на трубу дымохода

20.

Колпак на трубу дымоходаКолпак на трубу дымохода

21.

Колпак на трубу дымохода

22.

Колпак на трубу дымохода

23.

Колпак на трубу дымохода

24.

Колпак на трубу дымохода

25.

Колпак на трубу дымохода

26.

Колпак на трубу дымохода

27.

Колпак на трубу дымохода

28.

Колпак на трубу дымохода

29.

Колпак на трубу дымохода

30.

Колпак на трубу дымоходаКолпак на трубу дымохода

31.

Колпак на трубу дымохода

32.

Колпак на трубу дымохода

33.

Колпак на трубу дымохода

34.

Колпак на трубу дымохода

35.

Колпак на трубу дымоходаКолпак на трубу дымохода

36.

Колпак на трубу дымохода

37.

Колпак на трубу дымохода

38.

Колпак на трубу дымохода

39.

Колпак на трубу дымохода

40.

Колпак на трубу дымоходаКолпак на трубу дымохода

41.

Колпак на трубу дымохода

42.

Колпак на трубу дымохода

43.

Колпак на трубу дымохода

44.

Колпак на трубу дымохода

45.

Колпак на трубу дымоходаКолпак на трубу дымохода

46.

Колпак на трубу дымохода

47.

Колпак на трубу дымохода

48.

Колпак на трубу дымохода

49.

Колпак на трубу дымохода

50.

Колпак на трубу дымохода

51.

Колпак на трубу дымоходаКолпак на трубу дымохода

Все изображения получены через Google изображения, Yandex картинки, Pinterest или где указано иное.

СМОТРИТЕ ТАКЖЕ:

P. S. Понравился колпак на трубу дымохода? Жмите на кнопку “Нравится” и поделитесь с друзьями в Facebook

Вам точно понравится:

Колпак на трубу дымохода — AQUEO.RU

Делаем козырек на вытяжную трубу дымохода своими руками

На крышах домов, где есть печи или камин, вы обязательно увидите вытяжную трубу. Часто ее оснащают сверху защитным колпаком. Этот старинный архитектурный прием вновь возродился к жизни, ведь с ним постройка становится индивидуальной и неповторимой. В архитектурном отношении такие детали могут быть самого разного вида. Но если вас интересует не столько их красота, а функциональное назначение, предлагаем узнать, как сделать козырек на трубу дымохода своими руками.

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

  1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
  2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
  3. Улучшение показателя КПД существующего дымохода.
  4. Укрепление кирпичной кладки.
  5. Украшение кровли.

Обратите внимание! Правильно сконструированный дефлектор поглощает турбулентность и завихрения воздуха, которые создают шум и вибрацию в дымоходе. . Конструктивные особенности элемента

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

  • крышки или зонта для защиты от осадков
  • капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.

Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

  • с плоским верхом
  • в виде «домика» с четырехскатной крышей
  • в виде «домика», имеющего четырехскатную щипцовую крышу
  • с верхом в виде полусферы
  • с верхом, который имеет открывающуюся крышку
  • с флюгером наверху.

По форме дымники различаются на

  • сводчатые (полуцилиндрические)
  • двускатные
  • четырехскатные
  • четырехщипцовые
  • шпилеобразные
  • шатровые
  • плоские.

Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

  1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
  2. Неправильно рассчитан диаметр вытяжной трубы.
  3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.

Корызек простой формы можно сделать самостоятельно

Подготовка к монтажу

Подготовка к монтажу дефлектора  состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно,  то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Понятно, что даже при наших российских суровых зимах и дождливых осени и весне полного намокания кирпича дымохода не происходит. Однако это не означает, что не намокает (а потом не замерзает) какая-либо его часть (в основном верхняя и боковая). Постепенно, год за годом, разрушению подвергаются все более глубокие слои кирпича, что, в конечном итоге, приводит трубу в негодность.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Принцип работы флюгарки и основные ее функции

Функции, выполняемые дефлектором (флюгаркой):

  1. Влагозащита системы (недопущение проникновения осадков). Повышенная влажность и эффект сырости в дымоходе приводят к повышению расходования топлива и созданию благоприятных условий для образования грибка.
  2. Также в трубопровод не проникнет различный мусор (ветки, листья, отходы жизнедеятельности птиц), на нем не будут гнездиться птицы и т.д. Колпак повышает пожарную безопасность всей системы дымоотведения.
  3. Наконец, качественный козырек вызывает прирост производительности системы на 10-15%. Если дополнить систему аэродинамическим дефлектором с турбиной, то можно устранить такую проблему, как отсутствие тяги воздуха.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

  • полуцилиндрическая или сводчатая;
  • четырехскатная, самая простая и востребованная конструкция;
  • шатровая – ближе к европейскому стилю зданий и крыш;
  • с двумя скатами, встречается на половине крыш в стране;
  • выполненная в виде шпиля башни, напоминает колпаки в готических замках;
  • плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

  • колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
  • для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
  • котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Козырек для дымохода своими руками

Первый пример крепления козырька

  1. Необходимо взять 4 металлических прутка, из них получатся стойки.
  2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
  3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
  4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
  5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
  6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку

Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления.

Чертеж колпака на дымоходную трубу

Ниже приведен один из простейших вариантов – чертеж колпака, выполненного с крышей на четыре ската. Для определения правильного угла используйте формулу, указанную на первом рисунке.

Существующие виды колпаков на дымоход

Большое количество разновидностей дымоходных колпаков возникает из-за разнообразия самих труб по форме, стилистике и габаритам.

На сегодняшний день в специализированных строительных магазинах предлагаются следующие виды колпаков:

  • Флюгарка стандартного типа. Это пирамидальный зонтик, производимый из листового металла и закрепляемый на фартуке-капельнике посредством кронштейнов.
  • Флюгарка на четыре ската. Внешне изделия напоминают вальмовую крышу с четырьмя скатами. Идеально такой колпак сочетается с прямоугольной кирпичной трубой.
  • Флюгарка, дополненная зонтиком в виде полукруга. Обычно такое изделие можно встретить на крышах домов, оформленных в европейском стиле. Считается, что такой колпак малоэффективен и выделяется лишь оригинальным внешним видом.
  • Плоская флюгарка. Выглядит как плоский зонт в форме прямоугольника и устанавливается на зданиях таких архитектурных стилей, как минимализм или модерн. Недостатком такой конструкции является то, что снег скапливается на плоском основании и кронштейны деформируются под его весом.
  • Круглая флюгарка с конусовидным зонтом. Чаще всего устанавливается такой колпак на круглую трубу из нержавеющей стали. На данную модель капельник не устанавливается.

Флюгарка к дымоходу

Зонт над дымоходом оформление может иметь самое различное. Самая его главная задача — защищать:

— дом от влажности;
— наружную часть дымоходной трубы от деформации;
— дымоход от проникновения инородных тел (дымник оснащается сеткой).

Применяемый для изготовления навеса материал сказывается на продолжительности эксплуатации. Флюгарка для дымохода может быть стальной, медной, цинк-титановой. Подробнее читайте на .

Медь считается самым востребованным материалом для навесов. Но является металлом химически-активным, потому может с течением времени разрушаться, когда начинает контактировать с другими элементами. Для обеспечения длительности служения (свыше 50 лет) установка медных изделий производится строго с соблюдением требований монтажа.
Устанавливая медный дымовик, его закрепляют с помощью медного же или омедненного элемента крепежа.
Время для медных колпаков только на руку, так как медь покрывается благородной патиной, что наделяет ее уникальным оттенком под старину.

Стальные изделия для крыши существенно уступают колпакам из меди в сроке эксплуатации. Диапазон их существования составляет 10-28 лет, исходя из конфигурации и грамотности монтажа.

Грибок на дымоход конструктивные особенности и различия

Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков

И здесь важно знать, что зонтик обязательно должен соответствовать конструктивным особенностям крыши, над которой он будет возвышаться. Колпаки с плоскими крышками прекрасно смотрятся на плоских кровлях, построенных из новейших материалов в стиле модерн

А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

Грибки для дымохода

Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. . Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

  • Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный либо печь, отапливаемая торфом или дровами.
  • Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
  • Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

Все указанные элементы делают эксплуатацию колпаков более удобной и безопасной.

Устройство накрывки

Конструкция предельно проста: он состоит из зонта, который защищает дымоходную трубу от атмосферных осадков, и капельника – приспособления, отводящего воду. Благодаря использованию колпака минимизируется образование наледи в зимнее время. Если же говорить о принципе действия, то описать его можно примерно следующим образом:

  1. Потоки воздуха, которые поднимаются по трубе, встречаются с препятствием – дефлектором на дымоходе.
  2. Скользящая по цилиндру струя воздуха поворачивает вверх, вследствие чего дым, выходящий из трубы, как бы подсасывается.
  3. Это приводит к увеличению скорости движения разогретого воздуха по дымоходному каналу.
  4. Колпак в это время защищает дымоходный канал даже во время движения воздуха благодаря тому, что в нем есть небольшие зазоры.
  5. Если ветер движется по низу, то под дымником образуются воздушные вихри (они замедляют вывод дыма). Для устранения этого в конструкции колпака имеется обратный конус.

Что такое дефлектор и зачем он нужен

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Конструктивные особенности

Флюгарка такова, что ее крыша всегда является большей площади поперечного сечения дымохода. Благодаря этому она не позволяет осадкам падать внутрь дымового канала.

 Колпаки всегда повторяют форму дымоходов. То есть, если дымоотвод представляет собой трубу, то флюгарка имеет круглое основание и круглую крышу. В таких случаях крыша напоминает собой сферу, конус или может быть просто горизонтальным кругом. Все зависит от того, какие архитектурные особенности имеет сам дом. Если же дымоход сделан из кирпича и является квадратным или прямоугольным в поперечном сечении, то такую форму имеет и козырек. Правда, его верхняя часть может быть иной. Очень часто она напоминает собой скатную крышу. Также эта часть может быть полукруглой, как половина цилиндра. Она выглядит очень красиво. Верх флюгарки может представлять собой плоский лист металла.

Любое основание правильных козырьков имеет капельник. Он всегда находится внизу и не позволяет воде стекать по дымоходу.

Также козырек может отличаться:

  1. флюгером;
  2. крышкой, которую можно открывать;
  3. вентиляционным отверстием или соплом;
  4. искроулавливателями.

 Флюгер часто монтируют на тот колпак, который является цельной конструкцией. Обычно, устройство для определения направления ветра фиксируют на крыше флюгарки. Сам флюгер может представлять собой изображения различных животных, мифических существ, геральдических символов или чего-либо, что может создать человек в своем уме. Этот элемент является чисто декоративным и его монтаж зависит только от желания хозяина.

Открывающая крышка встречается в немногих флюгарках, однако она очень полезна, поскольку позволяет владельцу дома получить доступ к внутреннему пространству дымохода. Многие специалисты рекомендуют провести монтаж на дымоходную трубу именно такого козырька.

Сопло находится в тех флюгарках, которые украшают дымоходы от газовых котлов или печей, сжигаемых газ. В таких колпаках нет крыши.

устанавливают по желанию владельца дома. Эти элементы могут находиться на всех колпаках, за исключением тех, в которых имеется сопло. Искроулавливатели представляют собой металлическую сетку. Производители осуществляют ее монтаж вокруг той части, через которую выходит дым. Этот элемент необходим в домах, через дымоходную трубу которых постоянно вылетает много искр.

Конечно, флюгарка, монтаж которой проводят многие люди, может иметь разнообразные декоративные элементы. Часто они являются коваными. Их вид зависит от фантазии производителя и владельца дома.

Что требуют нормативные документы

Здесь в каждой стране свои правила, объясняется такое положение тем, что даже среди инженеров нет единого мнения относительно целесообразности установки колпаков на дымоходные трубы.

  1. Европейские страны разрешают устанавливать такие колпаки только на вентиляционные трубы, на дымоходы их монтировать запрещается. Аргументация простая – кратковременные проблемы с вентиляцией помещений не становятся причиной опасных последствий для здоровья проживающих. Что касается удаления продуктов горения, то здесь все очень серьезно, из-за нарушения параметров тяги котла могут быть трагические чрезвычайные происшествия.Труба дымохода на фото не закрыта колпаком или дефлектором. Дом в одной из европейских стран
  2. Украина запрещает устанавливать колпаки лишь на дымоходы газовых отопительных котлов, для остальных ограничений нет. Причина такой избирательности простая. Только дым от природного газа не имеет запаха, при отсутствии тяги намного легче отравиться угарными газами. Дым от твердотопливных котлов имеет резкий запах. Кроме того, в нем есть довольно много сажи, что делает его видимым. Такие физические характеристики дают возможность быстро заметить проблемы с тягой и своевременно принять меры по их ликвидации.Частный дом в Киеве. Трубы с колпаками
  3. Россия и Беларусь поступают намного хитрее, у них всегда виноватыми будут пользователи. Почему? В СНиП прописано следующее положение: «Зонты, дефлекторы иные насадки не могут препятствовать выходу из дымоходов продуктов горения». И все. Устанавливать их или нет, решают потребители. Если все в норме – отлично, если есть какие-либо последствия – чиновники не виноваты, виноваты владельцы домов.Частный дом в России. Трубы с колпаками

Как поступать? Однозначного ответа нет, но есть несколько практических советов, которые помогут принять правильное решение.

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Вид дымохода Практические рекомендации
Нержавеющие стальные трубы круглого сечения Такие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.
Одинарные кирпичные дымоходы Это самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.
Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналы Довольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

 Устройство стандартного колпака

  1. Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
  2. Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.Чертеж фартука-капельника с разметкой
  3. Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
  4. Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.

 Варианты дымников со скатами

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

 Декоративный колпак из меди

Простой колпак для дымохода

Устройство и принцип работы

Стандартный прибор состоит:

  • цилиндра;
  • диффузора;
  • зонтика.

В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

  1. Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
  2. Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
  3. Благодаря восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.

Facebook

Twitter

Вконтакте

Одноклассники

для чего он нужен и как правильно его сделать

Содержание статьи:

Защитную функцию для трубы выполняет колпак. Это элемент, выполненный из металла, который ставится в верхней части дымохода. Он защищает трубу от разрушения осадками, от попадания мусора или птиц, а также выполняет декоративную функцию. О необходимости установки такого устройства до сих пор ведутся споры. Чтобы правильно выбрать колпак на трубу, следует ознакомиться с их разновидностями. Также защитное устройство можно сделать своими руками.

Основные функции колпака

Колпак защищает дымоход от ветра, осадков и загрязнений

Специальное металлическое изделие, которое называется колпаком на трубу дымохода, призвано защитить выход от негативного воздействия атмосферных условий. Он не должен мешать тяге, искажать условия движения воздушных масс. Наличие или отсутствие такого элемента предусматривается на начальных стадиях проектирования отопительной системы. Установка осуществляется в соответствии с ГОСТ и отраслевыми документами.

Колпак выполняет следующие функции:

  • Закрытие вывода от задувания ветра. Направление воздушных масс постоянно изменяется, поэтому для предупреждения появления обратной тяги ставится защитный козырек.
  • Защита от дождя и снега, механических загрязнений, птиц. От атмосферных осадков защищает сам козырек. Чтобы не попали внутрь птицы, ставится сетка. Со временем на ней может образоваться замерзший конденсат, из-за чего уменьшается тяга. К тому же в зимнее время на сетке образуются сосульки. Необходимо заранее выбирать материал, на котором не будет образовываться влага.
  • Увеличение срока службы оголовка. Так как колпак защищает трубу от попадания мусора и грязи, ее внутренняя часть не будет повреждаться. Это позволит продлить время эксплуатации.
  • Декор. Оригинальные колпаки способны улучшить внешний вид дома и подчеркнуть стиль здания.

При установке колпака важно продумать систему таким образом, чтобы элемент не мешал свободному выходу дыма. В ином случае от декоративного козырька будет только вред и угроза пожарной безопасности.

Несмотря на все функции колпака, часть специалистов против их установки. Это связано с тем, что грибок мешает выходу продуктов сгорания. Зонт трубы в таком случае уменьшает тягу. Также при сгорании выделяется водяной пар, который оседает на металле. В холодную погоду образуются сосульки, которые перекрывают сечение дымохода. В результате угар может пойти в дом и отравлять жильцов.

Современные дымоотводы круглой формы не имеют места для гнездования птиц. На такие модели установка защитной медной сетки не требуется. Правильно построенные дымоходные каналы имеют в нижней части сборник для конденсата. В него попадают атмосферные осадки в виде воды, которые потом можно удалить.

Конструкция колпаков

Конструкция колпака для дымохода

В продаже можно найти большое количество разнообразных моделей, которые отличаются функциональными возможностями, размерами, видом используемого материала, внешними данными. Но все они имеют в своей конструкции обязательные элементы.

  • Зонт или сам колпак. По сути это крыша дымохода, выполняющая защитную функцию.
  • Фартук капельника. Такой элемент присутствует на кирпичных дымоходах. Необходим для отвода конденсата в сторону от трубы. Сохраняет конструкцию сухой в течение длительного времени.
  • Кронштейн. Необходим для поднятия и удерживания колпака над дымоходом. Количество фиксаторов зависит от размеров укрытия, его массы и дизайнерского решения.
  • Скаты. Ставятся только на сложные конструкции. Позволяют увеличить размер изделия и дополнить его внешний вид.

Все колпаки различаются по внешнему виду. Каждый специалист может сам спроектировать дизайн козырька на трубу, но начинать изготовление рекомендуется с создания простейшей конструкции. Только после расчета всех параметров и эксплуатационных характеристик можно вносить изменения в готовое устройство.

Разновидности защитных элементов

Изделия для защиты дымохода от атмосферных осадков и попадания мусора различаются по внешнему виду.

По сечению трубы выделяют:

  • круглые;
  • прямоугольные;
  • квадратные.

К наиболее распространенным конструкциям относятся:

  • Модели в виде домиков. Они имеют четырехскатную крышу.
  • Домики с щипцовой крышей.
  • Дымники с полукруглой и конусообразной крышей.
  • Плоские зонты.

К шапке дымовой трубы могут крепиться дополнительные элементы. Это может быть искрогаситель, флюгер, орнаменты, фигурки (коньки, птицы) и другие декоративные детали.

Рекомендации по выбору

Для защиты от птиц и листвы рекомендуется ставить колпак с сеткой

Основная функция колпака – защита дымохода, поэтому внешний вид и форма могут быть любыми. Важно, чтобы изделие подходило трубе по размерам. Грибок не должен мешать вентиляции и выводу дыма из помещения.

Обычно на трубы из кирпича устанавливаются оголовки с четырьмя скатами. На круглые дымоходы лучше ставить дымники с конусом.

Свесы зонта должны выступать на несколько сантиметров с каждой стороны трубы. Это дополнительно защитит дымоход от дождя и листвы. Для защиты от птиц ставится сетка под зонтом. Ее функции может выполнять ажурная ковка, которая украсит внешний вид.

Если в доме используется дровяная печь, лучше не выбирать окрашенный дымник. Краска с него быстро выгорает под действием дыма. Лучше взять оголовки с уплотненной двойной крышкой. Для простоты чистки ставят оголовки с откидывающейся крышкой. При установке в доме газового котла можно ставить крашенные колпачки.

Основные материалы

Медные колпаки самые долговечные

Для создания защиты на трубу применяются разные металлы. Они должны быть надежными, крепкими, не реагировать на внешнее воздействие окружающей среды и не уменьшать вытяжной силы. К таким материалам относятся оцинкованная сталь, нержавеющая сталь и медь.

Защита из оцинкованной стали хорошо переносит агрессивные воздействия среды, отличается своей практичностью. Оцинкованная сталь не теряет расцветку под действием прямых солнечных лучей. Ее дополнительно могут покрывать цветным полимером – полиэстером. Если ставится колпак из оцинкованной стали с небольшой толщиной, он может прогореть за 3-5 лет постоянного использования. Газы высокой температуры разрушают его, поэтому рекомендуется ставить отражатель из нержавеющей стали. Стоимость устройства будет выше, но срок службы увеличится на несколько десятков лет.

К материалам более высокого класса относят нержавеющую сталь. Она отличается долговечностью и высокой прочностью. Ее стоимость выше, чем оцинкованной стали. Может использоваться в качестве дополнительного защитного элемента колпака.

Медные колпаки считаются самыми выгодными. Они имеют длительный срок службы который достигает 100 лет. Медь хорошо сочетается с водостоками и другими элементами, а также не теряет привлекательный внешний вид со временем. Делать колпак на печную трубу из медных листов проще и удобнее. Для работы выбирается медный лист толщиной от 0,5 мм. С ними тяжелее работать, чем с тонкими, но устойчивость собранной конструкции будет выше.

Самостоятельное создание колпака

Сборка козырька на трубу дымохода начинается с выбора материалов. Можно использовать оцинкованную сталь, но лучше брать медь. Она быстро покрывается защитной пленкой окислов, после чего перестает реагировать на вредное воздействие агрессивных химических веществ, которые находятся в дыме. Рекомендуемая толщина – 0,6 мм. Более тонкий лист не имеет достаточной механической прочности и подвержен деформации. Также необходимо подготовить угольник, шило, ножницы по металлу и металлическую линейку.

Далее можно приступать к созданию чертежа, вырезанию деталей и финальной сборке. Но перед тем как сделать зонт на трубу своими руками, следует вычислить размеры и диаметр дымохода.

Подготовка деталей

В первую очередь необходимо выполнить замеры оголовка, на который будет крепиться козырек. Размеры изделия должны быть на 10 см больше диаметра трубы. Со всех сторон должен быть выступ 50 мм. Угол наклона скатов варьируется в диапазоне от 30° до 45°. Минимальная высота от среза до козырька должна составлять 100 мм.

После измерения габаритов можно приступать к созданию эскиза. Его необходимо нарисовать на листе бумаги. Лучше взять простейшую базовую модель и внести в нее коррекции по линейным размерам.

Далее на медный лист переносятся детали козырька для дымоходной трубы. При перенесении контуров нужно оставить 0,5 см на закольцовку. Для удобства работы медный лист можно разрезать на несколько частей и на каждой рисовать свои детали. Выполнять рисовку по меди можно специальным фломастером или шилом. Лучше использовать второй вариант, так как линии в таком случае будут тоньше и не придется удалять следы маркера.

Намеченные детали несложно вырезать ножницами по металлу. Если есть специальное оборудование, можно выполнить раскрой плазменной резкой.

Гибка частей и сборка колпака

Сборка колпака для дымохода

Чтобы правильно согнуть детали, рекомендуется потренироваться на ненужных листах металла. В случае наличия опыта и умений выполнять тренировку не обязательно, можно сразу собирать колпак на дымоходную трубу.

Сгибание деталей начинается с закольцовки краев. Это можно сделать вручную или на специальном оборудовании. Качество на станке будет лучше, скорость выполнения выше, но не у каждого есть возможность покупки профессиональных инструментов.

После закольцовки делается первая часть основания. Дополнительный нижний изгиб обеспечит высокую прочность. Углы необходимо загибать по указанным на чертеже размерам и контролировать транспортиром. Если работа выполняется на станке, можно выбрать конкретные шаблоны. Технология гибки в таком случае не повлияет на алгоритм работы. На основании следует сделать прокатку, которая добавит устойчивости конструкции.

Далее собирается основание колпака на кирпичную трубу. Для работы потребуются специальные клещи. С их помощью нужно разводить детали крепления в разные стороны и собирать элементы в единую конструкцию.

Нарезанные и согнутые заготовки следует разложить на ровной поверхности. Все размеры, загибы и углы нужно перепроверить. С помощью клещей надо согнуть концевики и собрать все детали. Важно работу выполнять аккуратно, не повреждая лицевую часть. Замки закрывать пока не нужно, их следует только подготовить.

После тщательной проверки можно закрывать замки ударами киянки. На этом сборка основания завершена, можно приступать к созданию зонтика для дымохода.

Изготовление крыши колпака для дымоходной трубы

Алгоритм создания крыши колпака похож на работы по заготовке основания. Аналогичным образом все детали с шаблона переносятся на металл. Обязательно у каждого элемента должен быть конец для подгиба. Длина его выбирается исходя из удобства. Важно помнить, что длина верхнего подгиба должна быть в два раза больше нижнего фиксирующего. Размеры нужно подбирать таким образом, чтобы как можно меньше металла уходило в утиль. Рекомендуемые выпуски на треугольных скатах составляют 30 мм, на трапециевидных 15 мм.

Заготовки вырезаются ножницами по металлу. Для мелких элементов в зависимости от стороны сгиба выбирается разный инструмент – левый либо правый.

После вырезания производится гибка деталей. Когда они готовы к соединению, следует разложить элементы на столе и перепроверить размеры и углы. Следует прокатать ребра жесткости посередине плоскости профлиста меди и выполнить сгиб в нижней части. Он позволит улучшить прочность и устойчивость колпака.

Далее выполняется итоговая сборка зонта. Все соединительные элементы нужно совместить друг с другом по линиям. На трапециевидные скаты устанавливаются треугольные и соединяются в фальц. Изгиб нужно делать с максимальным усилием, чтобы элементы не смещались после установки. Далее нужно сделать и прикрепить ножки. Их можно изготовить из остатков медного листа.

Ширина ножек должна составлять примерно 110-150 мм, для закольцовки оставляют 25 мм. Размеры могут меняться в зависимости от параметров отрезков. Намеченные детали вырезаются и сгибаются. Нужно просверлить отверстия для заклепок, которые будут делаться через два слоя меди.

Собираются вместе крыша, основание и ножки. Если предусмотрена защита от птиц, следует поставить сетку из меди. Ее фиксируют на специальные уголки. Крыша крепится на заклепки.

Отправить ответ

avatar
  Подписаться
Уведомление о
