Как вывести трубу через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.


depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

  • При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
  • При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
  • Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

  • Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
  • Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Читайте также: обзор инструмента для резки металлочерепицы.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

  • Квадратный или прямоугольный выход.
  • Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

  1. Монтаж внутреннего фартука до укладки покрытия.
  2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

  • Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
  • По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
  • Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
  • Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
  • Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
  • Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
  • Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Читайте также: гидроизоляция для крыши под металлочерепицу.


depositphotos

Как выполнить выход круглой печной трубы

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

  • На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
  • Смочив переходной элемент жидким мылом, его надевают на трубу.
  • Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
  • Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

  • Термостойкий.
  • Жаростойкий.

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

Проход трубы через крышу из металлочерепицы варианты и особенности

Выбор места установки

Согласно нормативной базе по СНиП 41-01-2003 не регламентируется месторасположение дымохода на скатной крыше. При этом четко определена требуемая высота дымовой трубы. Высота канала над коньком должна составлять не меньше 50 см, при условии расположения трубы от него на расстоянии около 1,5 м, но не ниже верха конька при удаленности от него более 1,5 м.

При всем этом дымовая труба должна располагаться не ниже проведенной от конька вниз под углом десять градусов по направлению к горизонту линии, если дымоход расположен на расстоянии более чем 3 м от конька. Вышеперечисленные требования касались скатных кровель. Требования для плоской крыши фиксировано – расположение дымохода на крыше должно быть на расстоянии, составляющем около 50 см до конька.

Стоит учесть, что дымовую трубу необходимо поднимать на 50 см выше самой высокой точки деревянного дома, к которому пристроено помещение под котельную. Если кровля на здании выполнена из горючих материалов, то вывести трубу дымохода через крышу нужно выше конька на 1,5 м. Одно из требований СНиПа гласит, что в случае, если сооружение, отапливаемое печным способом, пристроено к более высокому зданию, то дымовую трубу необходимо выводить за крышу соседнего сооружения.

Инженеры по котельному и каминному оборудованию рекомендуют располагать печную трубу ближе к коньку, объясняя это тем, что в данном варианте только небольшая часть дымохода окажется в зоне холода, что значительно уменьшит вероятность конденсации водяных паров, которые имеются в дымовых газах, в системе дымохода в зимнюю пору. Конденсат может выпасть как внутри дымохода, так и на окончании (устье) трубы либо на зонтике, который защищает ее от атмосферных осадков. Вообще от разных факторов зависит место образования конденсата. Конденсат чрезвычайно опасен тем, что при минусовой температуре образовывает наледь, которая ухудшает качество тяги в котле либо в камине. Кроме всего прочего, если конденсат стекает по наружным стенкам дымовой трубы, то он портит не только внешний вид трубы и кровли, но и сокращает срок службы самой трубы, ее отделки и кровельного материала, потому что в конденсате имеются достаточно агрессивные вещества (при топке дизтопливом – азотная и серная кислоты).

Что касается практичности месторасположения дымохода, соображения могут быть различны. Печная труба, выведенная через крышу с достаточно большим уклоном, превышающим более 25 градусов, в зимнее время года может быть снесена сходом снежных лавин. В данном случае потребуется установка отдельных снегозадержателей. При близком расположении дымохода к краю кровли – возрастает вероятность образования снежных карманов. Рекомендуют выводить трубу через крышу ближе к коньку, где будет гораздо удобнее устроить примыкания и отсутствует вероятность возникновения снежных карманов.

По мнению многих кровельщиков, вывод дымоходной трубы лучше всего произвести через конек. Во-первых, не будет трудностей в выполнении узла примыкания трубы к покрытию, а во-вторых, это гарантирует отсутствие снеговых карманов и вероятность протечки в зоне примыкания будет минимальна. Правда, появиться необходимость в создании стропильной конструкции без несущей коньковой балки либо придется разрывать коньковую балку дымовой трубой, а в местах разрыва устанавливать опоры, что не всегда возможно сделать, если крыша мансардная.

Примыкание ондулина к трубе

Обустройство крыши требует серьезного подхода и не терпит ошибок, так как это может привести к протечкам и повреждению конструкции. Пользующиеся последнее время популярностью современные материалы для крыши имеют свои особенности монтажа. Поэтому вентиляционная труба, ондулин вокруг которой должен быть надежно загерметизирован, требует выполнения некоторых процедур по обустройству.

Особенности использования ондулина для кровли

Крыша из ондулина имеет свои особенности, среди которых есть как положительные моменты, так и отрицательные. К положительным характеристикам можно отнести:

  • Высокие технологические и эксплуатационные характеристики, которые обеспечиваются входящими в состав компонентами – битум, органические волокна, разнообразные наполнители, повышающие прочность и долговечность;
  • Кроме самого покрытия, промышленность выпускает и готовые решения – коньки, ендовы, уплотнители, крепежи;
  • Длительный срок эксплуатации;
  • Экологичность;
  • Простота монтажа;
  • Разнообразная цветовая гамма.

Из недостатков можно отметить среднюю прочность и выгорание цветных элементов на солнце.

На крыше из ондулина следует правильно вывести трубу, а также предусмотреть, чтобы герметизация была выполнена соответствующим образом.

Правила обустройства дымохода

Особое внимание на крыше из ондулина следует уделить трубе, заделывать примыкание которой к материалу покрытия следует, учитывая особенности материала. Дымоход через крышу следует выводить по таким правилам:

Дымоход через крышу следует выводить по таким правилам:

  • Располагать дымоход на крыше как можно ближе к коньку;
  • Высоту трубы делать ненамного выступающей над поверхностью кровли;
  • Примыкание к трубе оконных конструкций мансарды запрещено;
  • Монтировать на кровлю защитные укрепления для трубы дымохода из слишком жестких материалов не рекомендуется;
  • Проход трубы через конструкцию кровли должен обустраиваться с учетом таких факторов, как материал, из которого дымоход изготовлен, и материала отделки наружной части дымохода.

Особенности монтажа

Чтобы обеспечить высокую степень пожаробезопасности и герметичности, на крыше для обустройства прохода дымохода выполняется монтаж отдельного короба.

В большинстве случаев это касается как труб круглого диаметра, так и квадратного или прямоугольного сечения.

Такие дымоходы практичны, экономичны и не вызывают сложностей в монтаже.

Следует герметично заделывать при монтаже все примыкания, чтобы предотвратить проникновение в дымоход и чердачное помещение влаги или конденсата. Оседая на стенках, он может привести к образованию плесени или грибка, способствовать развитию процессов гниения.

  • Выполняется монтаж дополнительной обрешетки;
  • Крепится специальный покрывающий фартук для ондулина, которая будет закрывать по одной волне с каждой стороны трубы;
  • Фартук укладывается и прибивается гвоздями к покрытию кровли;
  • Герметизация стыков выполняется при помощи ленты Ондуфлеш-Супер .

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Виды крышных разделок

Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.

Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.

Полимерно-металлическая разделка для круглых труб

Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

  • Удобный узел примыкания;
  • На коньке зимой не скапливается снег;
  • При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

  • 15 см для кирпичных и бетонных труб;
  • 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

  • С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
  • Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1.Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.

2.Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.

3.Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖНЫХ РАБОТ:

1.Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.

2.Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.

3.Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.

4.Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.

5.Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

ИЗОЛЯЦИЯ БИТУМНОЙ ЛЕНТОЙ ПРОХОДИТ В 5 ШАГОВ:

1.Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.

2.Влажной тряпкой удаляют пыль и грязь.

3.В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.

4.Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.

5.Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Ч Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1.В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.

2.Надевают на внешнюю часть стояка, опускают до уровня кровли.

3.В местах соприкосновения крыши с манжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Кровельная разделка дымохода – важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

Создавая гидроизоляцию узла примыкания крыши к дымоотводной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Достоинства кровли из металлочерепицы:

  • небольшой вес;
  • простота укладки;
  • долговечность;
  • экологичность;
  • негорючесть;
  • доступная цена;
  • устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

  • сложность покрытия крыши сложной конфигурации;
  • большое количество отходов материала при укладке на фигурную крышу;
  • шум от ударов по металлу при дожде и сходе снежных масс;
  • большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Как крыть крышу ондулином 8212 тонкости монтажа

О том, как крыть крышу ондулином. написано уже много

Здесь ничего сложного нет, важно только соблюдать правила, крепить по инструкции и иметь небольшую сноровку в строительстве

Но часто после кровли возникают проблемы. связанные с неправильным покрытием. Разбираясь в подобных вопросах, можно отметить, что проблема заключается в неправильном крепеже доборных элементов и прочих нюансах.

На тонкости следует обращать не меньшее внимание. потому как небольшие ошибки могут потом вылиться в большие проблемы

Проход вентиляционной или печной трубы через ондулин

Конечно же, в любом доме есть элементарная кухонная вытяжка на кухне. Также частный дом оснащают системой вентиляции. которую выводят через кровлю на крыше.

«Вырезать» отверстия для таких труб трудоемко. Более того в месте соприкосновения вентиляционной трубы с ондулином возникнет просвет, через который будет попадать влага. В дальнейшем это может привести к затоплению помещения.

Производители ондулина позаботились о своих клиентах. Они предлагают покупателям специальную готовую вентиляционную трубу. Она крепится к кровле гвоздями и протекание не возникнет.

Иногда люди, пытаясь сэкономить, не прибегают к подобным доборным элементам. Они выводят обычную вентиляционную трубу через кровлю и оставляют ее в таком состоянии, что категорически делать запрещается.

В таком случае необходимо воспользоваться покрывающим фартуком. Но крепить его гораздо сложнее готовой вентиляционной трубы.

Когда в доме или бане имеется камин или печь, возникает необходимость также вывести трубу на крышу через ондулин. Для этого по обычной технологии выкладывают кирпичную трубу и кроют крышу приведенным кровельным материалом.

Во избежание протечки необходимо воспользоваться, все тем же, покрывающим фартуком. Он крепится к ондулину специальными гвоздями .

Монтаж и размеры конька из ондулина

Конек – немаловажная деталь в кровле крыши ондулином. Он предназначен для оформления ребра крыши, а также для защиты от попадания лишней влаги.

Коньки приобретают уже готовыми в числе прочих доборных элементов. Перед креплением стоит выяснить, с какой стороны преобладают ветра. Монтаж начинают с противоположной стороны от направления таких ветров.

Коньки также укладывают внахлест шириной, не превышающей 1,5 см. Конек прибивается специальными гвоздями к верхней волне, лежащего под ним листа ондулина. При этом гвоздь должен быть такой длины, чтобы произошла его фиксация в бруски обрешетки.

Покрывающий фартук для ондулина

К прочим дополнительным элементам, которые необходимы для покрытия крыши ондулином, относится покрывающий фартук. С его помощью добиваются герметизации стыков .

Его используют в месте соприкосновения листов с печной трубой, для эстетичного оформления, а также защиты от влаги стыка между листом ондулина и вертикальной стеной.

В случае с трубой покрывающий фартук крепят у нижней части и прибивают его к каждой волне листа ондулина. Далее с помощью герметичной ленты герметизируют стык со стеной, боковые стыки и верхнюю часть трубы.

Для этого ленту необходимо проложить минимум на 10-15 см выше к вертикальной поверхности. Покрывающий фартук и лента прикрепляется металлической планкой.

Помимо герметизации труб и вертикальных стен, покрывающий фартук необходимо применить для монтажа конькового элемента. Для этого его устанавливают с нахлестом в 4 см на оба ската.

Советы мастера о том, как монтировать ондулин своими руками, смотрите здесь

При этом верхние края у фартука должны быть на расстоянии не менее 2 см. Эта мера необходима для лучшего выхода воздуха. Поверх прикрепленных фартуков монтируют коньки.

Как правильно выбрать место расположения дымоотвода на крыше

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

  • Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
  • Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
  • Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу

Узлы прохода лучше не устанавливать в следующих местах:

  • по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
  • ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести

Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

Узел примыкания кровли к стене

Таким образом, в месте прокладки  трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.

Facebook

Twitter

Вконтакте

Одноклассники

Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?труба на крыше из металлочерепицы

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

  • Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
  • При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
  • нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.место установки трубы на металлочерепице

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

  1. После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
  2. Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
  3. Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
  4. Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
  5. Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.устройство прохода круглой трубы на кровле из металлочерепицы

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

  • На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
  • После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
  • Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
  • Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
  • Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
  • Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.устройство прохода кирпичной трубы на кровле из металлочерепицы

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Видео по теме:

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Посмотрите еще статьи:

выход сэндвич трубы, как вывести, провести, герметизация

Содержание:

Главная цель при выводе дымоотводной трубы на крышу заключается в том, чтобы при этом была обеспечена надежная пожарная безопасность: это подразумевает использование негорючих изоляционных материалов. Кроме того, проход трубы через крышу из металлочерепицы должен отличаться особой герметичностью.

проход сэндвич трубы через металлочерепицу

Как вывести через кровлю квадратную или прямоугольную трубу

Когда выполняется проход сэндвич трубы через металлочерепицу, герметичность перехода обеспечивается при помощи специального внутреннего фартука:

  • Для приобретения планок примыкания верхнего и нижнего типа следует отправиться в специализированную точку продажи. Нижняя часть изделия прокладывается по поверхности дымоотводной трубы, разметка верхней кромки происходит после оформления нижней.
  • Штробу нужно подобрать, ориентируясь на отметку: делается она глубже 15 мм, с небольшим верхним уклоном.
  • После уборки всего образовавшегося мусора саму штробу можно промыть водой.
  • Внутренний фартук устанавливается, от нижней части дымоотводной трубы, с постепенным движением вверх.
  • Планки монтируют внахлест, в пределах 150 мм: именно такие параметры позволят обеспечить достаточно надежную герметичность стыковки.
  • Для заливки краев доборных элементов, устанавливаемых в штробе, используется специальный герметик: для подобной заливки разрешается применять исключительно теплостойкие материалы.
  • Под нижней частью установленного фартука проводится монтаж плоского металлического листа, направленного вниз: с его помощью осуществляется отвод воды. Чтобы выполнить бортик, потребуется наличие молотка и плоскогубцев.
  • Фартук по верхней части обкладывается металлочерепицей, вдоль очертаний дымохода. Далее нужно оформить наружный фартук, для чего применяются верхние примыкающие планки. В основном он выполняет декоративную функцию, а устанавливается точно также, как и внутренний. Отличается лишь участок крепления верхних кромок: в данном случае это – поверхность дымохода. Таким образом, нужда в оформлении штробы отпадает сама собой.

Организация вывода круглой трубы через металлочерепицу

Как вывести трубу через крышу из металлочерепицы, если дымоотвод имеет круглую форму? В отделах, где представлен набор кровельных материалов, нередко наличествуют специальные проходы для дымоходов: обычно найти подобные изделия можно в каждом строительном магазине. Такие готовые проходы заметно облегчают задачу по организации выведения трубы через потолочное перекрытие. Далее происходит изготовления фартука, с последующей его фиксацией на кровле.

выход трубы через металлочерепицу

Важно избегать скрепления фартука и жесткой дымоходной конструкции. Это делается для предотвращения деформирования изделия по причине таких явлений, как температурное расширение крыши, или усадочные явления конструкции. Придерживаться этих рекомендаций нужно в обязательном порядке. Фартук и дымоотводная труба обычно образуют зазор, для маскировки которого применяют специальный хомут (для его фиксации лучше применить эластичную термостойкую прокладку).

Наиболее оптимальные участки кровли для организации проходов для дымоходной трубы

Где лучше всего спланировать выход трубы через металлочерепицу? С учетом специфики установки примыкающего узла, лучше всего разместить проем на кровельном коньке. Такое размещение обезопасит поверхность крыши от таких неприятных явлений, как снеговые карманы. Кроме этого, герметизация трубы на крыше из металлочерепицы в таком случае бывает на порядок надежнее. При этом важно помнить, что данный способ монтаж сопряжен с определенными трудностями. К примеру, при создании проекта важно предусмотреть наличие разделенной балки конька, либо же полное ее отсутствие. В первом случае устанавливаются дополнительные опоры под стропила, приводящие к затруднениям при эксплуатации чердачного помещения.

как вывести трубу через крышу из металлочерепицы

Как провести трубу через металлочерепицу другим способом?  Это можно сделать недалеко от кровельного конька, по скату. Организация примыкания в таком случае не вызывает никаких сложностей, ведь снежные карманы на данном участке просто не смогут образоваться. Если труба через металлочерепицу выводится там, где пересекаются скаты, то для оформления качественного примыкания придется преодолеть немало сложностей. Рекомендуется применять другие варианты прохода, а этот рассматривать только в исключительных случаях.

Вывод трубы через потолочное перекрытие должен выполняться не спеша, с соблюдением необходимых мер предосторожности. Важно также заранее заготовить необходимые материалы и инструменты.  В противном случае, работа может быть выполнена не просто некачественно, но с повреждениями конструктивных элементов и перекрытий. Рекомендуется при проведении подобных робот своими руками неукоснительно соблюдать инструкцию, тогда хороший результат обеспечен.


надежный проход и примыкание дымохода

  • Как организовать дымоход на крыше: общая схема
  • Как устроить выход трубы
  • Вопрос отопления особенно актуален в частном доме. Если отопление организуется, к примеру, через котел или печь, то не обойтись без устройства дымохода. Его обычно выводят на кровлю. Вывод дымоходной трубы должен быть абсолютно безопасным как с позиций пожаробезопасности, так и образования протечек.


    Об устройстве дымохода через металлочерепицу домовладельцы обычно задумываются еще при планировании отопления. Вывод трубы чаще всего устраивают в районе конька, поскольку когда труба через металлочерепицу проходит по «теплой» зоне, риск образования конденсата в дымоходе снижается.

    проход трубы

    Если печная труба проходит непосредственно через конек, то перекрытие узла примыкания значительно упрощается. Более того, зимой практически не образуются снеговые карманы, то есть таким образом пресекается возможность образования протечек в этой зоне. Еще один рекомендованный вариант устройства прохода – на скате крыши поблизости от конька.

    Обычно для защиты дымохода от осадков устанавливают специальный зонт. Однако, такое решение себя не оправдывает при использовании котельного оборудования. Любое препятствие на пути выхода газов усложнит их вывод из-за небольшой температуры продуктов сгорания.

    Важно

    Особо внимательно нужно подходить к оформлению прохода трубы через металлочерепицу, ведь участок прилегания кровли к дымоходу – известное проблемное место, связанное с высоким риском протекания. Способ устройства выхода трубы подбирается, исходя из того, какова ее форма – прямоугольная либо круглая.

    Как организовать дымоход на крыше: общая схема ↑

    дымоход

    При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

    Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

    Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

    Совет

    Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества.

    Как устроить выход трубы ↑

    Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

    Прямоугольный выход ↑

    устройство выхода прямоугольной трубы металлочерепицы

    Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

    • установка внутреннего фартука до начала монтажа покрытия;
    • устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

    Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

    • Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
    • По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

    Внимание

    Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много.



    монтаж внутреннего фартука

    • Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
    • Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
    • Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
    • Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
    • После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
    • Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

    Круглый (овальный) выход ↑

    круглый выход через металлочерепицу

    Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

    проходка кровли под металлочерепицуВ изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

    Совет

    Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

    Процесс установки прохода выполняют в таком порядке:

    процесс монтажа прохода

    • На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
    • Смочив элемент жидким мылом, его натягивают на трубу.
    • Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
    • Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

    Совет

    При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

    Установка проходного элемента для металлочерепицы Master Flash



    © 2020 stylekrov.ru

    Проход трубы через металлочерепицу, Разделка трубы на металлочерепице — Стройфора

    Проход трубы через металлочерепицу для дымоотвода должен обеспечивать надежный гидробарьер, а кроме этого удовлетворять требованиям герметичности, пожарной безопасности и быть аккуратным и эстетичным. При недостаточной герметичности кровельного выхода узел примыкания труб и крыши становится самым уязвимым к проникновению воды, поэтому так важно надежно закрывать зазоры между дымоотводной трубой и кровлей. Комплектация проходных элементов при покупке труб делает задачу сборки намного проще, а результат гарантированно удачным, требуется лишь смонтировать элементы согласно инструкции. Но не все комплекты дымоходов имеют проходные элементы, и в этих случаях необходимые изделия докупают, а для этого нужно правильно выбрать детали и определиться с конструкцией узла прохода трубы.

    Проход трубы через металлочерепицу 6245

    Разделка трубы на металлочерепице

    Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

    Проход трубы через металлочерепицу 6246

    Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

    Проход трубы через металлочерепицу 6253

    Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

    Проход трубы через металлочерепицу 6251

    Особенности примыкания к коаксильной круглой трубе:

    • Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
    • При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.
    Проход трубы через металлочерепицу 6250

    Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

    Проход трубы через металлочерепицу 6248

    Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

    Проход трубы через металлочерепицу 6249

    После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

    Проход трубы через металлочерепицу 6247

    Проход дымохода и вентиляции через кровлю из металлочерепицы

    Проход дымохода через кровлю из металлочерепицыПри выполнении проекта строительства частного дома особое внимание необходимо уделить проходным узлам, через которые будет выводиться дымовая труба.

    Одним из важнейших узлов считается проход канала через крышу, выполненную из металлочерепицы. От качества монтажных работ и герметичности упомянутого элемента во многом зависит пожарная безопасность всей верхней конструкции здания.

    Для правильного создания проекта необходимо обратиться к существующим нормативным документам, где указаны все требования, предъявляемые к трубному устройству для отвода дымовых газов.

    В большинстве случаев проходной узел планируется совместно со строительством всего жилища. Однако бывает так, что необходимо вывести дымовой канал через готовое покрытие из металлочерепицы. Обычно эта потребность возникает в следующих случаях:

    • замена кровли;
    • капитальный ремонт;
    • установка нового отопительного устройства.

    Основные требования

    Прежде чем приступить к созданию прохода для дымового канала через кровлю из металлочерепицы, нужно ознакомиться с основными требованиями, которые предъявляются к данным работам. Причем само покрытие может быть сделано из любого материала. В перечень необходимых правил включены:

    • пожаробезопасность;
    • герметичность.Проход трубы через кровлю

    Во избежание возгорания дымоходной трубы, проходящей через кровлю, покрытую металлочерепицей, требуется выполнить несколько операций.

    Во-первых, провести тщательную изоляцию всех горючих материалов.

    Во-вторых, установить трубное устройство так, чтобы оно не соприкасалось с другими элементами крыши.

    Проход вертикального канала через металлочерепицу всегда делается сквозным, поэтому его нужно обязательно хорошо промазывать специальным герметиком, чтобы не возникла протечка крыши.

    Обход канала из кирпичной трубы, установка нижнего фартука

    В процессе монтажа системы примыкания кровельщик сталкивается с определенными проблемами, которые требуется обязательно решить:

    1. Нужно захватить воду, стекающую по скату, сделанному выше трубы. Необходимо создать ей направление мимо дымохода и затем выпустить на другой скат, расположенный ниже.
    2. Вода не должна попасть в дом. Требуется обеспечить ее стекание по трубе, направленной на крышу. Для решения проблемы изготавливается металлический фартук (жестяной оклад). Он располагается на поверхности кровли и дымохода. Причем этот элемент должен быть выше крыши примерно на 20 см. Перед началом работы трубу нужно обязательно оштукатурить. После изготовления обхода подойти к этой стороне дымового канала не представляется возможным.
    3. По бокам трубы важно сделать гидроизоляцию. Специальный водоотводящий желоб встраивается в скат над задней гранью. Возвышение должно быть не более 0,8 м.
    4. Проход трубы через кровлю дополнительно закрывается обрешеткой.Проход трубы через металлочерепицу
    5. Прежде чем начать монтировать нижний фартук, необходимо накрыть решетчатую конструкцию металлочерепицей. Чтобы выполнить такую работу, листы, касающиеся дымохода, с каждой стороны обрезаются строго по контуру. Затем их нужно разрезать по ширине всего листа, выдерживая 50 мм от самого первого участка, расположенного выше вертикального канала.
    6. На боковых сторонах дымоходной трубы чертятся линии, выдерживая расстояние от кровли в пределах 150 мм. Затем все полосы соединяются, создавая общий контур. С помощью такого нехитрого способа вычисляется точная высота подъема обоих фартуков.
    7. Прямо по начерченной линии с помощью болгарки делаются 2-миллиметровые штрабы. Наружная поверхность дымоходной трубы прорезается с применением специальных электрических инструментов исключительно по кирпичу.
    8. Готовая плоскость очищается от мусора, промывается водой.
    9. После высыхания сделанные штрабы заполняются силиконовым герметиком.
    10. К дальнейшей работе подготавливаются планка примыкания и детали фартука. В полимерный состав вставляется край кровельного элемента. Конструкция фиксируется саморезами.
    11. Аналогично поступают с другими деталями фартука. Их соединяют в одно целое и крепят шурупами к металлочерепице.
    12. На заключительном этапе проход вертикального канала закрывается специальным галстуком. Он изготавливается из металлического листа, который крепится к нижнему торцу фартука. Молотком загибаются его края. Благодаря этой детали проход трубного устройства всегда остается сухим, жидкость направляется прямо к водостоку.

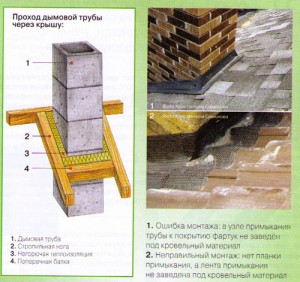

    Система наружного фартука на участке примыкания к дымоходной трубе

    На следующем этапе осуществляется монтаж основного покрытия над верхним фартуком, а также смонтированным галстуком.

    Листом черепицы закрывается обход дымового канала. Причем этот элемент должен разместиться на планку примыкания, слегка лечь на нижнее основание, заслонив первый верхний участок дымохода.

    В результате установленный внизу фартук зажимается слоями металлочерепицы. Таким образом исключается попадание воды в подкровельное свободное пространство.

    Когда обход трубы на кровле завершен, можно приступать к монтажным работам по фиксации наружного фартука.

    как вывести трубу через крышу из металлочерепицы

    В этом случае такая деталь выполняет не защитную, а, скорее, декоративную функцию.

    Крепление наружного фартука должно производиться по технологии, аналогичной установке нижнего элемента. Единственное отличие состоит в фиксации планки примыкания. В этом случае не нужно ничего штробить. Фартук просто крепится саморезами прямо к кирпичу. Затем деталь можно заштукатурить или обработать влагостойким герметиком.

    Как нужно обустраивать проход стальной трубы через кровлю

    Довольно часто кровельщикам доводится решать одну важную проблему, которая заключается в правильности обустройства прохода круглой дымовой трубы, выполненной из жести, через крышу из металлочерепицы с хорошо сделанным утеплением.

    Прежде всего, необходимо создать защиту кровельного пирога. Мастера советуют в таких случаях размещать горючие материалы вдали от дымоходной трубы, выдержав расстояние более 13-25 см.Обход трубы на крыше из металлочерепицы

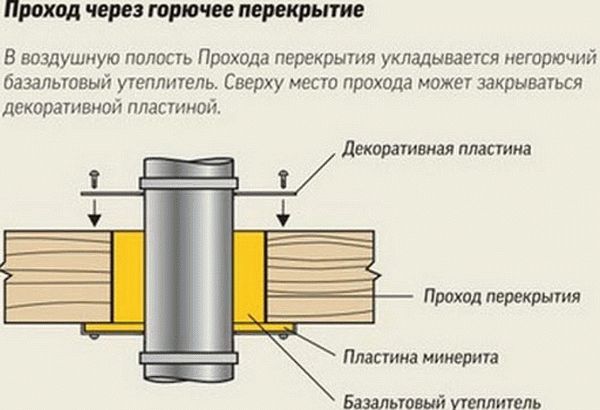

    С этой целью выполняется проход, имеющий форму деревянного короба, который отделяет трубу от кровельного покрытия. Свободное пространство между дымоходом и закрытой полой конструкцией закладывается специальным теплоизолятором.

    Ниже представлена технология примыкания трубы, имеющей круглую форму:

    1. Гидроизоляционные материалы надрезаются в виде конверта.
    2. Торцы полотен прибиваются к стропилам обычными гвоздями.
    3. Обрешеткой плотно прижимается гидроизоляционная пленка, покрывающая кровлю.
    4. Пароизоляционный слой будет служить основанием для укладки отделочного материала.
    5. С целью создания оптимальной защиты утеплителя участок примыкания пленки и стенок короба закрывается клейкой лентой.
    6. Металлочерепица размещается на рабочую поверхность.
    7. Дымоход фиксируется хомутом, который крепится гибкой термостойкой прокладкой. В результате соединение канала с фартуком получается довольно герметичным.
    8. Выполняется надежное крепление жестяного оклада на кровле. Для установки круглых труб нужные детали приобретаются в магазине, однако при желании все можно изготовить самостоятельно.Вывод дымохода через металлочерепицу

    Как сделать на кровле проход вентиляции

    Если в верхнем элементе покрытия здания правильно сделана общая вентиляция, такое жилище будет служить вам долгие годы.

    В доме конденсат появляется при циркуляции горячего воздуха непосредственно внутри помещения, в результате чего на чердаке повышается влажность. Она разрушает стропильную систему, а также может нанести непоправимый ущерб кровельному пирогу.Вывод вентиляции через металлочерепицу

    Чтобы этого не произошло, необходимо установить принудительную вентиляцию. На современном рынке такие системы представлены в большом количестве. Для создания на крыше из металлочерепицы вентиляционной шахты требуется выполнить несколько технологических операций, включая следующее:

    1. Проходная деталь укладывается на металлическую крышу.
    2. Затем она обводится по всему контуру.
    3. Металлочерепица прорезается строго по начерченной линии.
    4. Резиновый уплотнитель, входящий в комплект изделия, прикручивается к металлическим уголкам с помощью шурупов или саморезов. Поверхность обильно покрывается силиконовым герметиком.
    5. Проходная деталь вентиляции по всему контуру уплотняется резиной, затем прикручивается шурупами к крыше.

    Где не стоит монтировать дымовой канал

    Проход можно устанавливать только в определенных местах. Профессионалы не рекомендуют заниматься его монтажом на следующих участках:

    1. Около мансардных окон. При сильных порывах ветра в чердачном помещении возможно появление запаха угарного газа. К тому же в комнату всегда будет попадать ядовитый дым.
    2. Рядом с ендовой.
    3. На стыке, соединяющем два ската. Они образуют внутренний угол, который не позволяет создать плотное соприкосновение с дымоходом. Сделать это довольно сложно, хотя такая работа не всегда приводит к положительному результату. Кроме того, появляется снеговой карман больших размеров.

    Запрещается жесткое крепление дымоотвода. Если вдруг целостность кровли будет нарушена, это может привести к повреждению дымовой трубы и, как следствие, к возникновению пожара.

    Заключение

    Чтобы сделать проход вертикального канала через металлочерепицу, потребуются точный расчет и аккуратное выполнение. Подобная работа отличается повышенной трудоемкостью, поэтому если у вас нет опыта, стоит обратиться к профессионалам, которые сделают все качественно и быстро.

    Похожие статьи:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
