Как настроить спутниковую антенну самостоятельно: установка и настройка

Спутниковое телевидение на протяжении последних нескольких лет не является роскошью для большинства людей в Российской Федерации. Именно поэтому оно популярно не только в больших городах, но и довольно отдаленных от них селах. Для того чтобы иметь хороший сигнал и качественную картинку, очень важно понимать, как правильно установить спутниковую антенну и настроить её.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Выбор места установки спутниковой антенны

Для того чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть никаких препятствий. Именно поэтому эксперты советуют устанавливать антенну именно в тех местах, вблизи которых нет деревьев, других зданий, рекламных щитов и т.д.

Также обязательно стоит учитывать некоторые другие факторы, такие как:

  • близость к телевизору;
  • доступность для владельца.

Если спутниковая антенна находится близко к телевизору в доступном для человека месте, её будет довольно легко установить и настроить. Лучше всего для монтажа подходит крыша дома. Несмотря на это, антенну можно закрепить на балконе или же фасаде здания. Специалисты не рекомендуют проводить ее монтаж внутри застекленных балконов и в местах, где возможно интенсивное попадание на конструкцию осадков: дождевой воды и снега.

Собираем антенну

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Процесс сборки антенны должен осуществляться в полном соответствии с ее инструкцией по эксплуатации. Во время выполнения данного процесса, очень важно бережно и максимально тщательно обращаться с зеркалом. Ни в коем случае не стоит наносить ему каких-либо механических повреждений, которые способны изменить его геометрию. Прежде всего это касается зеркал, которые выполнены из алюминия. После сборки антенны обязательно требуется проверить прочность затяжки всех без исключения крепежей.

Наиболее важный момент сборки заключается в установке спутникового конвертора (LNB – low-noise block downconverter). Корректность его поляризации напрямую влияет на качество сигнала, который в итоге будет принимать антенна. Для того чтобы повысить его, необходимо экспериментальным путем осуществлять ручную регулировку головок вокруг их оси. В наиболее выгодной позиции конвертор необходимо в итоге закрепить.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Обратите внимание! Если после установки антенны невозможно осуществить регулировку конвертора, этот процесс необходимо выполнить заблаговременно. Некоторую дополнительную информацию о сборке можно получить у продавца приспособления.

Перед процессом установки специалисты рекомендуют привязать антенну на страховочные тросы. Таким образом можно предотвратить случайное ее падение с высоты.

Установка кронштейна и антенны

Для того чтобы установить кронштейн, понадобится перфоратор или же специальный ударный механизм, предназначенный для сверления отверстий в кирпиче либо бетоне.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Специалисты рекомендуют осуществлять установку кронштейна антенны на анкерные болты с функцией расклинивания. Его лепестки при затягивании болта внутрь стены расходятся во все стороны. Таким образом удается создать действительно надежное крепление.

Обязательно нужно обратить внимание на такие особенности установки кронштейна:

  1. Если стены выполнены из кирпича, лучше всего подойдут анкерные болты М8 или Н10.
  2. При работе с кирпичными стенами анкерные болты диаметром более 16 миллиметров лучше не применять.
  3. Если сооружение выполнено из высокопрочного старого кирпича, разрешается использование анкерных болтов для отверстий диаметром свыше 20 миллиметров.
  4. Вокруг отверстия под болты специалисты рекомендуют оставлять большую часть кирпича, так как в растворе крепеж удерживается довольно плохо.
  5. Не стоит осуществлять установку кронштейна ближе длины 4 кирпичей к углу здания и высоты 4 кирпичей к крыше сооружения. Это может привести к образованию трещин.
  6. Не рекомендуют использовать анкерные болты для крепления антенны на стены, выполненные из шлакобетона или блоков низкой плотности.
  7. Сильное затягивание анкерных болтов может привести к образованию высокой силы сжатия, что нередко приводит к частичному разрушению кирпича.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Для установки кронштейна необходимо осуществить разметку стены. После этого нужно выполнить просверливание в соответствующих местах. Далее следует протянуть анкерные болты вместе с кронштейном. Их затягивание необходимо выполнять до упора. В конце нужно проверить крепеж на прочность.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

  • в углу оконной рамы;
  • в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

  • срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
  • аккуратное загибание проволоки на оболочку;
  • снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
  • накручивание F-коннектора;
  • укорочение лишнего запаса центральной жилы, оставив 2-
    5 мм
    от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

  1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
  2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется

DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

  • подсоединение кабелей к головкам;
  • заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Регулировка углов поворота антенны и конвертера

Настройку нужно начинать с центральной головки. Тарелка должна быть при этом выставлена с небольшим подъемом по отношению к горизонту. Дальше нужно включить тюнер, выбрать спутник из центрального конвертера и начать поиск сигнала с головки. Для этого достаточно всего лишь опускать и поворачивать саму антенну.

Качество сигнала будет отображаться на телевизоре в виде шкалы в процентах. Они должны быть как можно большими – примерно в районе 68-80%. Для этого тарелку необходимо медленно поворачивать в разные стороны. Не прикрывая при этом зеркало. После нахождения идеального положения антенну нужно зафиксировать.

Если антенна по горизонтали и вертикали настроена правильно, нужно начать регулировать центральный конвертер. Для этого его следует медленно прокрутить в одну или другую сторону, увеличив таким образом качество сигнала на несколько процентов.

Угол поворота дополнительных головок регулируется независимо от центральной. Их направление может быть совершенно другим – в зависимости от того, где находится спутник, сигнал которого они ловят.

Прибор для настройки спутниковой антенны

Для того чтобы облегчить процесс регулировки углов поворота антенны и конвертер, можно использовать специальный прибор китайского производства. Существует несколько моделей таких приспособлений. Наиболее популярной их них является Satfinder Find Meter LNB Dish DirecTV.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Как настроить телевизор?

Наиболее простой этап установки спутниковой антенны – это настройка телевизора. Для этого нужно провести тестирование доступных каналов. В большинстве случаев они выстраиваются в произвольной последовательности. На это влияет прежде всего частота вещания.

Телевизор можно настраивать посредством пульта дистанционного управления. Каждый канал необходимо пересмотреть. При обнаружении проблем следует дополнительно отрегулировать оборудование.

Поиск спутника и каналов

Используя ресивер, можно выполнить поиск спутника и каналов без дополнительного оборудования. Для этого на место расположения антенны необходимо перенести тюнер и небольшой телевизор. Вместо этого можно найти помощника, который будет следить за качеством сигнала в комнате.

Распространённые ошибки монтажа и подключения

Если установка и подключение спутниковой антенны выполняется самостоятельно, могут возникнуть такие ошибки:

  • недостаточный размер зеркала;
  • неправильный подбор поляризации;
  • отсутствие защитного кожуха;
  • использование неподходящего кабеля;
  • некачественный обжим в местах соединения.

Если вышеперечисленные проблемы во время установки не возникли, тарелка в итоге будет работать максимально качественно и надежно.

Куда направить антенну для приема цифрового ТВ

Cnfybckfd <jei    Наш эксперт Станислав Боуш

Я расскажу, куда, в какую сторону, направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ, и о карте приема цифрового — местонахождении, и зоне покрытия цифрового сигнала в России.



Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Поэтому необходимо тщательно настроить антенну на место передачи — на ТВ вышку. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.



куда, в какую сторону, направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ, и о карте приема цифрового - местонахождении, и зоне покрытия цифрового сигнала в России.

УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!



В активной антенне есть усилитель.  И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10.



Куда направить антенну для приема цифрового ТВ& Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной



1. Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте цифровой приставки  (приемника) находим кнопку Инфо (INFO). Нажимаем кнопку один раз, второй раз, третий раз.



Куда направить антенну для приема цифрового ТВ& настройка антенны - кнопка Инфо на пульте для того чтобы узнать информацию об уровне и качестве цифрового тв сигнала

КНОПКА ИНФО НА ПУЛЬТЕ ПРИСТАВКИ ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА





На экране телевизора должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд.  Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению.



Каналы передаются пакетами кратно 10. Такой пакет называется «Мультиплекс». Если передаются 20 каналов — значит они передаются двумя пакетами-мультиплексами. Данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале. Мультиплексы передаются на разных частотах. То есть группа каналов первого мультиплекса (с 1 по 10 канал) передается на одной частоте, а каналы второго мультиплекса (с 11 по 20 канал)- на второй частоте. Если принимается только один мультиплекс — надо точнее настраивать антенну по направлению, поднимать антенну повыше и тд.



2. В СМАРТ-телевизоре информация об уровне сигнала может быть, а может…. а может отсутствовать! Совсем отсутствовать! Почему так и в каком телевизоре эта функция есть — неизвестно. Спрашивайте об этом при покупке.

Вот такая печалька…. И будет лучше, если Вы настроете Телевизор заранее. Там где с приемом цифрового ТВ все хорошо.



Куда направить антенну для приема цифрового ТВ цифровую антенну - BYAJHVFWBZ E< EHJDYT CBUYFKF LKZ GHBTVF JN FRNBDYJQ ND FYNTYYS

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА



3. Настройка антенны.

Если параметры менее 40-50%, надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. В нашем случае все вполне прилично — и интенсивность сигнала, и качество 90% и более.



4. А что делать, если вместо 20 бесплатных каналов показывается только 10 каналов? А то же самое — надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. Каналы передаются пакетами кратно 10. каждый передатчик передает по 10 каналов. Мощность передатчиков обычно разная — и если антенна направлена немного не туда, то принимается только один более мощный мультиплекс (10 каналов). Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну на место передачи — на ТВ вышку.



Раньше на весь район был в лучшем случае только один передатчик ТВ. Теперь количество станций, передающих бесплатное цифровое ТВ, увеличилось в сотни раз. И если раньше от Вас до передатчика было 80 км, то теперь скорее всего, гораздо меньше. Еще раз. Передатчиков цифры много, не верьте соседу, который скажет что он один-единственный. Проверить можно на сайте КАРТА ЦИФРОВОГО ТВ РОССИИ. Найдите свое местоположение на этой карте. Далее окажется, что рядом с Вами один, или два, а может даже три ТВ передатчика. Поднимите антенну повыше и направляйте в сторону одного,  или другого, или третьего передатчика. И контролируйте информацию об уровне и качестве сигнала.





Куда направить антенну для приема цифрового ТВ карта цифрового телевидения россии

Интерактивная карта ЦЭТВ — покажет как далеко от Вас находится ближайший ТВ передатчик цифры

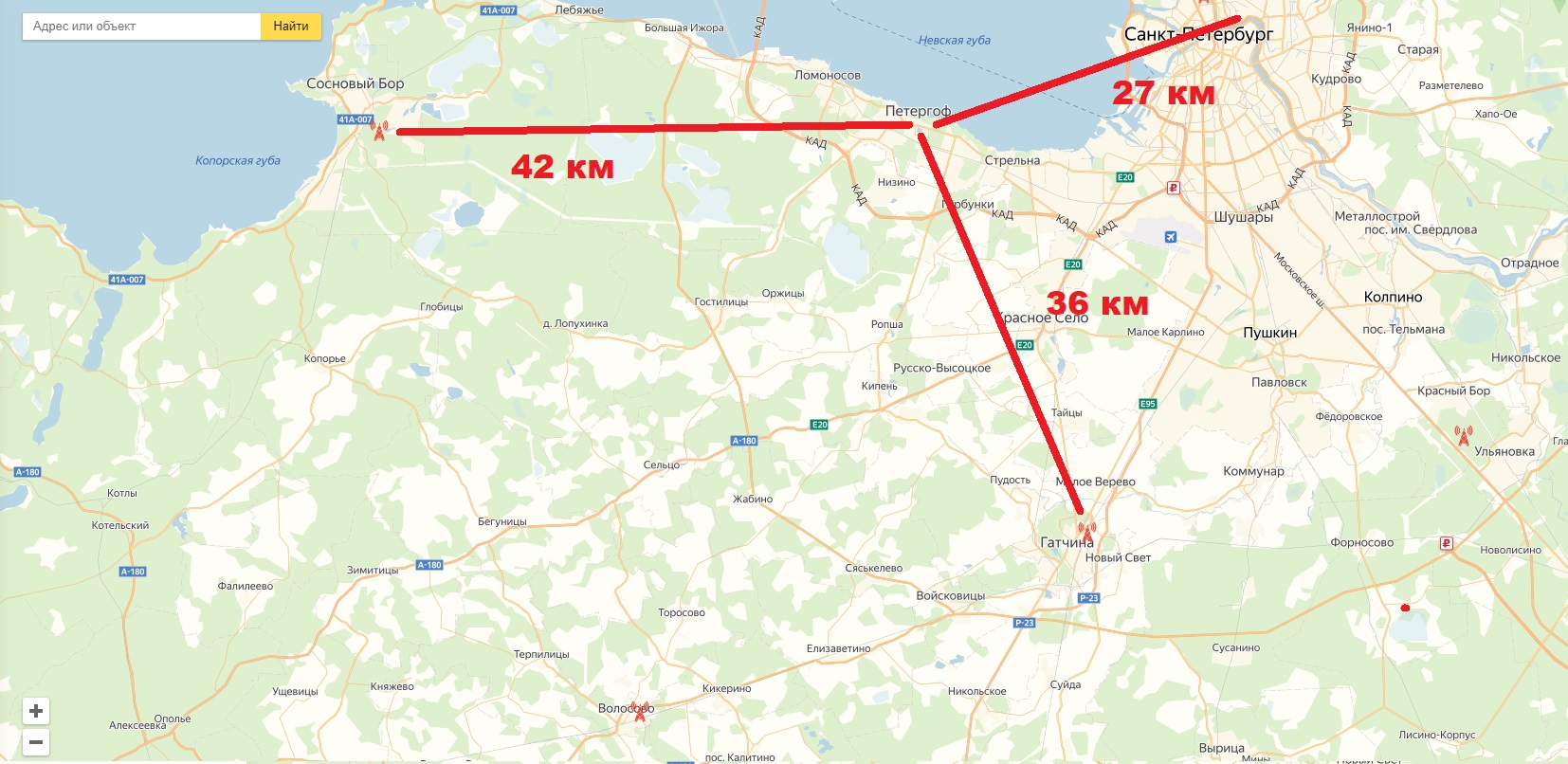

Например, из Петергофа можно направить антенну в направлении трех передатчиков (см. рис). Возможно, какое-то направление перекрывает препятствие, в другом слабый сигнал. Поднимите антенну повыше и крутите ее! А информация об уровне сигнала поможет принять правильное решение!



Найдите свое местоположения на этой карте. Далее окажется, что рядом с Вами один, или два, а может даже три ТВ передатчика. Поднимите антенну повыше и направляйте в сторону того или другого передатчика. И контролируйте информацию об уровне и качестве сигнала.





Нажав левой кнопкой мышки на точку на карте, в которой надо установить антенну или подключить цифровое телевидение с приемом двадцати бесплатных каналов, увидим примерно следующую картинку:



куда, в какую сторону, направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ, и о карте приема цифрового - местонахождении, и зоне покрытия цифрового сигнала в России.



В появившейся таблице мы видим точное расстояние до ретрансляторов, частоты вещания. В рассматриваемом случае любопытно, что при приеме из Соснового Бора можно использовать очень узкополосную, а следовательно, чрезвычайно эффективную антенну, поскольку частоты вещания 546 и 562 МГц расположены близко. Но эта информация полезна, скорее, радиолюбителям при изготовлении антенн своими руками.



куда, в какую сторону, направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ, и о карте приема цифрового - местонахождении, и зоне покрытия цифрового сигнала в России.





Есть и еще такой нюанс — в Санкт-Петербурге мультиплексы передаются на частотах 586МГц и 666МГц. Это довольно близкие частоты. Если антенна принимает одну частоту (мультиплекс), то, скорее, всего она принимает и второй мультиплекс. Однако встречаются и сложные ситуации, как в Ярославле — 474 МГц и 762 МГц.  Эти частоты бесплатного тв сильно различаются. Поэтому требования к антенне в Ярославле выше — она должна обладать более широкой и равномерной характеристикой. Переводя на деньги — стоить дороже. Иначе будет приниматься только один мультиплекс. Напоминаю, данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.



Cnfybckfd <jei  Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, про Антенны родом из СССР для приема цифрового ТВ. Назад в Семидесятые!

установка телевизионной наружной антенны. Как подключить и настроить внешнюю антенну? Самые лучшие модели

Несмотря на интенсивное использование интернета, телевидение не ушло на второй план. Многие люди любят проводить свободное время, пересматривая любимые передачи, сериалы или отслеживая новости в мире. Для того чтобы смотреть телевизионное вещание в хорошем качестве, требуется установить уличную антенну.

Особенности

В зонах с хорошим сигналом люди могут обходиться комнатными антеннами для отличной телетрансляции. Однако в большинстве регионов для комфортного просмотра любимых телепередач и фильмов без телевизионной наружной антенны не обойтись. К преимуществам данного устройства можно отнести следующие.

  1. Благодаря высокой направленности отдельных моделей внешних антенн происходит получение максимального сигнала во время точного прицеливания на транслятор. Также данные приспособления помогают ловить устойчивое отражение радиоволны в бетонных сооружениях.
  2. Наличие коэффициента усиления уличной антенны для телевизора способствует его работе без присутствия усилителя даже для приема дальних волн цифрового телевидения.
  3. Устройства изготавливаются из легкого сплава алюминия, поэтому их можно без труда установить на стене, дереве, невысокой мачте.
  4. Активной антенне под силу улавливать максимально точный сигнал даже при помехах.

Недостатки наружных антенн:

  • возможность быть сбитыми и поврежденными птицами;
  • антенна – это точка для входа разряда молнии, поэтому во время грозы ее необходимо выключить;
  • приспособление, установленное в многоквартирном сооружении, может быть помехой для иных жителей.

Виды

Согласно функциональности и внешнему виду, уличные антенны делятся на следующие виды.

  • Спутниковые. Функционирование тарелок не зависит от близости телевизионной вышки, так как их вещание происходит с помощью спутников. На мощность данного вида сигнала не оказывает влияние рельеф территории. Даже самые простые варианты приспособлений, к примеру, офсетная и прямофокусная без труда принимают сигнал и воспроизводят изображение в высоком качестве. Тарелки способны работать со многими провайдерами и показывать большое число каналов.
  • «Польские» установки – это простые, непритязательные и недорогие антенны. Они состоят из решетчатого каркаса и усиков. Такие приспособления часто используются на даче. «Польская» конструкция может уловить много каналов местного типа. Обычно такие устройства располагают на доме, крыше или столбе путем расположения каркаса в сторону к телевизионной вышке.
  • «Польская» антенна с блоком усилителя. Данное приспособление имеет в своей конструкции встроенный усилитель, поэтому относится к активным. Покупка такой конструкции позволяет значительно расширить список принимаемых каналов, а также улучшить качество трансляции. В конструкции приспособления имеется несколько блоков, расположенных максимально выгодно для хорошего принятия каналов. Установку этого вида уличной антенны стоит осуществлять как можно выше.
  • Антенна на бегущей волне. Устройство характеризуется высокими приемными возможностями, а также компактностью. Все составные конструкции крепятся в виде одной общей стрелы. Данный вид приспособления способен функционировать с несколькими диапазонами. Эта характеристика считается очень важной для тех населенных пунктов, которые находятся далеко от вышки.
  • Цифровые. Приспособление данного вида состоит из тюнера, что обрабатывает цифровой сигнал и каркас, устанавливаемый на улице. В данном случае тюнер занимается улавливанием сигналов. Такая уличная телевизионная антенна считается отличным вариантом для людей, проживающих около города.

По типу наружные антенны для телевизоров делятся на пассивные и активные. У первых имеется внешний конвертер, а у вторых – встроенный усилитель. Качество приема сигнала у обоих типов приспособлений практически одинаково, отличие имеется в сроке службы.

У активных антенн отсутствует дополнительная защита, поэтому функционируют они около года. Пассивные устройства служат гораздо дольше.

Обзор моделей

В настоящее время на современном рынке представлено большое количество моделей телевизионных наружных антенн. Каждое из устройств характеризуется адаптированностью под индивидуальные факторы, такие как геолокация жилья, расположение ближайшей вышки, качество прохождения сигнала. Выбирая уличную ТВ-конструкцию, стоит учитывать вышеперечисленные факторы.

К самым популярным моделям ТВ-приспособлений относятся следующие.

  • «Дельта». Эти антенны представлены в виде узконаправленных устройств, а также широкополосных универсальных. Большинство антенн «Дельта» работает с цифровыми сигналами. Они легко подключаются, хорошо принимают и обрабатывают сигналы.
  • Lokus. Приспособления от данного производителя бывают как активными, так и пассивными. Эти антенны характеризуются доступной ценой и хорошим качеством. Благодаря простоте конструкции во время установки приспособления не требуется использовать специфических инструментов.
  • «Гарпун». Этот производитель антенн выпускает товары с демократичной стоимостью. Данные приспособления могут функционировать даже в зоне с неуверенным сигналом.
  • GoldMaster. Несмотря на низкую стоимость антенн, им характерна возможность принимать сигнал даже на территории с плохим покрытием. Приспособления качественно работают в сельской местности и переносят даже плохую погоду.

Как установить?

Наружная антенна для цифрового телевидения должна быть установлена с учетом рельефа территории. Желательно, чтобы у транслятора была прямая видимость сигнала. Если помещение находится в низине, то конструкция должна быть монтирована на отдельной мачте. Жилье на возвышенности способствует возможности установки телевизионного приспособления на дереве, стенке и крыше.

Антенна должна монтироваться на кронштейне, а не прямо на мачте либо стволе дерева. Кронштейн дает возможность прокручивать и наклонять приспособление. Также на нем довольно удобно закрепляется фиксатор блока. При установке стоит использовать кабель, что рассчитан на наружное применение и на работу по протяженности линии в 300 метров и более.

Подключение

​Подключить антенну не так сложно, для этого достаточно соблюдать правила, что указаны в инструкции. После того, как уличное устройство будет подключено, его потребуется настроить. Для этого в настройке телевизора выбирают раздел автоматической настройки каналов.

После появления картинки на экране можно заняться регулировкой качества изображения.

О том, как установить уличную антенну для телевизора, смотрите в следующем видео.

Как направить, подключить и настроить антенну ЦЭТВ

В 2019 году вся страна полностью перешла на цифровой формат вещания телевизионных каналов DVB T2. Среди преимуществ «цифры» отмечают высокое качество изображения, но для этого мало иметь современный телевизор и подобрать хорошую антенну. Ее необходимо правильно настроить и подключить к ТВ. О том, как установить и направить антенну, рассказано ниже.

Оборудование для приема цифрового ТВ

Где находится ближайшая телевышка

Жители крупных городов могут особо не задумываться о том, как правильно направить антенну для приема цифрового ТВ, так как рядом всегда есть телевышка, а в городе установлены ретрансляторы. В этом вопросе жителям дач и сельской местности повезло меньше. Для них правильное направление в сторону вышки является одним из ключевых факторов «поимки» сигнала.

Интерактивная карта

Таким образом, чтобы получить качественную трансляцию, нужно знать несколько исходных данных.

  1. Где расположена телевышка, и какое до нее расстояние.
  2. Канал, частоту вещания. Это поможет настроить каналы в ручном режиме, если сигнал слабый, и автоматический поиск не дает результат.
  3. Доступные для просмотра каналы. В настоящий момент работает два мультиплекса, но в обозримом будущем обещана активация третьего.

Для того чтобы узнать, куда следует направлять антенну для цифрового телевидения, необходимо войти на официальный сайт цифрового вещания http://карта.ртрс.рф и ввести адрес своего населенного пункта. Появится вся необходимая информация для настройки антенны цифрового эфирного вещания. Здесь же можно кликнуть на вышку цифрового ТВ, расположенную рядом, и получить более подробную информацию о ее работе.

Установка антенны

Как было упомянуто выше, наиболее важный момент в установке – это выбрать направление антенны для приема цифрового вещания. Конечно, это не единственный критерий, который может повлиять на качество сигнала. Природный ландшафт, обилие высотных зданий, столбов и мощных источников радиовещания может сказать на качестве приема. Тем не менее, при установке обязательно следует направить приемник на ретранслятор.

Установка антенны

Установить антенну для цифрового телевидения в комнате просто – она ставится на подоконник окна, выходящего на телевышку. Для стабильного сигнала требуется убрать от нее источники помех: Wi-Fi роутер, радиостанцию и прочую электронику или металлические предметы.

При установке уличной антенны процедура в целом аналогичная. Антенна размещается на крыше на максимально возможной высоте. Стоит понимать, что просто подвесить антенну к столбу и повернуть ее на вышку мало. Следует учитывать погодные условия, например, ветер может развернуть ее, и это повлияет на стабильность вещания.

Совет! Рекомендуется купить специальный кронштейн, который не только позволит легко менять направление при необходимости, но и зафиксирует антенну, когда нужное положение найдено.

Нельзя размещать приемник под крышей, на стене дома и подобных местах. Как правило, это препятствует получению качественного сигнала.

Подключение антенны

После установки остается подключить цифровую антенну. Вариантов может быть два – подключение осуществляется непосредственно к телевизору, если он имеет встроенный DVB-T2 тюнер, или же используется промежуточный этап – ресивер.

Подключение к ТВ

Многие современные телевизоры оснащаются встроенным тюнером, поэтому использовать отдельную приставку для них не потребуется.

Подключение антенны

Если устройство имеет поддержку DVB-T2 (данную информацию можно прочитать в спецификациях ТВ), то подключить комнатную цифровую антенну к телевизору можно следующим способом.

  1. На телевизоре необходимо найти выход, подписанный «Ant In».
  2. Штекер антенного кабеля вставляется в данный разъем. Перед этим телевизор рекомендуется обесточить.

Фактически на этом подключение можно считать оконченным, остается лишь правильно настроить каналы.

Подключение через приставку

У некоторых современных ТВ и старых моделей может не быть поддержки формата DVB-T2. В таком случае на помощь придет специальная приставка. Подключение в этом случае незначительно отличается.

  1. Кабель подключается к разъему RF IN на приставке.
  2. DVB-T2 приемник и телевизор могут быть соединены несколькими способами: антенный кабель, HDMI, тюльпаны (RCA).

Подключение через приставку

Совет! Лучше всего использовать HDMI соединение, так как оно обеспечивает лучшее качество изображения, но не все ТВ и тюнеры могут оснащаться этим разъемом. Поэтому перед покупкой стоит посмотреть, есть ли разъем на ТВ и, исходя из этого, подбирать приемник.

Настройка антенны

В условиях уверенного приема настройка антенны не вызывает сложностей. Прежде всего, на телевизоре следует выбрать источник сигнала. Для прямого подключения – это антенна, если через ресивер, то выбранный тип разъема – HDMI, RCA или Ant In. После этого на телевизоре или приемнике включается автоматический поиск и сохраняется результат.

Настройка с помощью автопоиска

Для приема цифрового сигнала при слабом покрытии может потребоваться ручной поиск.

Ручной поиск

Делается это так.

  1. С помощью пульта необходимо войти в настройки и найти пункт «Антенна». В открывшемся подменю следует выбрать «Ручной поиск».
    Ручная настройка
  2. Теперь необходимо ввести диапазон ДМВ (UHF) и канал вещания. Включается поиск. На экране появится шкала с показателем мощности сигнала.
  3. Часто ручной поиск сопровождается тем, что антенну приходится вращать для поиска лучшего положения. Лучше всего делать это вместе с кем-то: один вращает, второй наблюдает за поиском на ТВ. Связь можно держать по телефону. Вращать приемник следует очень медленно, буквально по миллиметру, так как даже столь незначительные углы поворота могут повлиять на сигнал. Когда сигнал будет стабилен, положение фиксируется. А на ТВ включается поиск каналов.

Цифровое эфирное телевидение как настроить телевизор и антенну

Привет друзья! В этой заметке продолжу тему как настроить DVB-T2.  Эфирное цифровое ТВ, 20 каналов бесплатно, как  настроить антенну и радоваться качественному изображению.

Если Вам интересно какие виды цифрового телевидения бывают и как правильно выбрать телевизор учитывая это разнообразие, то переходите по этой ссылке и читайте вот в этой статье.

О том как правильно выбрать антенну для цифрового телевидения, можно поинтересоваться  вот по этой ссылке.

Ну а прямо сейчас, о том как настроить антенну и оборудование на цифровые каналы.

Немного общей информации для большего понимания дела.

В настоящее время эфирное цифровое телевидение предлагает к просмотру 20 телевизионных программ, и к прослушиванию 3 радиостанции. Итого 23 и эти каналы входят в  два пакета цифрового телевидения.

Но что интересно, так это то, что пользователю нет необходимости настраивать отдельно все 23 частотных канала на своём телевизоре или приставке, а всего лишь два.

P.S. Жители  Москвы и округа могут радоваться большему, у них идёт трансляция и третьего пакета, а это уже 30 программ цифрового телевидения и необходимость настраивать три частотных канала.

Что бы было понятней, давайте вспомним, как это работает в аналоговом сигнале? В этом случае на одном частотном канале идёт трансляция одного телеканала, например в моём регионе на  6 частотном канале шла трансляция Первого канала,  на частоте 12 канала передавался телеканал «Россия», а в ДМВ диапазоне на частоте 27 канала шли передачи телеканала НТВ. И та далее — Один частотный канал = один телевизионный канал!

С приходом цифрового вещания всё изменилось!

И одним из его преимуществ является то, что теперь на одном частотном канале транслируется не один телеканал, а сразу десять и более, так сказать пакетом. Это так и называется — «Пакет»или «Мультиплекс» Например с телецентра г. Белгород на 43 канале цифрового вещания передаётся 10 телевизионных каналов и плюс 3 радиостанции это первый пакет, а на частоте 46 канала  ещё 10 телеканалов это пакет второй. Таким образом задействовано всего  две телевизионных частоты, а не двадцать три.  Но учтите если в Белгороде это 43 и 46 каналы, то в другом городе это будут иные частоты.

Объединяет всех только одно, в любом регионе это будут частоты дециметрового ( ДМВ ) диапазона, а следовательно и антенна тоже нужна ДМВ.  ( ДОПОЛНЕНИЕ: В настоящее время некоторые трансляторы пока ещё  вещают только один из двух пакетов, т.е. только десять каналов.)

 Узнать на каких каналах ведётся вещание Цифрового эфирного телевидения в Вашем регионе, где расположены передающие вышки и работают ли они в полном режиме, вещая два пакета, можно здесь, в отдельной статье  Эта информация может быть крайне полезной и для успешной установки антенны.

Итак, если вы решили организовать у себя цифровые эфирные телеканалы, Вам понадобятся:

  1. Телевизор со встроенным тюнером DVB-T2  или, если такового не имеется, то понадобится приставка для цифрового телевидения, так же формата DVB-T2.
  2. Ну и конечно же сама антенна, ДМВ диапазона. Комнатная или наружная, зависит от близости к транслятору и качества сигнала в Вашей местности.
  3. Кабель телевизионный, штекер антенный.
  4.  Иногда не помешает помощник, и никогда не помешает терпение и настойчивость.

Как узнать способен ли мой телевизор принимать Цифровое Эфирное Телевидение

Для начала давайте выясним, способен ли Ваш телевизор принимать сигналы DVB-T2 без приставки, дело в том, что не все аппараты способны это сделать, старые, не плоские телевизоры, можно даже не проверять, а плоские ЖК телевизоры могут как принимать так и нет.  Но если Вы точно знаете на что способен Ваш телевизор, смело пропускайте эту часть.

Есть несколько способов: 1)  (Муторный) Достать техпаспорт от телевизора и заглянуть в раздел «технические характеристики»  найти там присутствие  DVB-T2. Почему муторный? Загляните в паспорт!….. Хотя иногда бывает повезёт.

2) (Более простой) На корпусе телевизора, на его задней части, имеется бирка, на ней написана модель телевизора, перепишите её или сфотографируйте. Далее нужно  вбить модель телевизора в поисковую строку браузера и добавить слово «Характеристики». Смотрите примеры на фото ниже.

samsung birka

Модель определили, набираем в поисковике…….

Самс характ

Зайдя на сайт выбираем «Технические характеристики» затем «Дополнительно» И попадаем куда нужно.

Как видите эта модель способна принимать DVB-T2 ему приставка не нужна. Дальнейшие обозначения указывают на: С — цифровое кабельное, S2 — цифровое спутниковое. Но нас интересует DVB-T2  и оно присутствует, в противном случае пришлось бы приобретать дополнительно приставку для цифрового телевидения.

Как настроить антенну и телевизор на цифровое телевидение при разных условиях сигнала

Давайте для начала рассмотрим самый простой вариант: Вы живёте в зоне хорошего, уверенного приема сигнала. Определились с антенной, статья об этом Вам в помощь. Подключили антенну к телевизору и включили автопоиск  каналов, в некоторых моделях, когда заходим в меню настроек, то телевизор может предлагать выбрать, настроить аналоговые каналы или цифровые, выбираем цифровые.  Если всё прошло нормально то телевизор сам сохранит пойманные каналы.  Можно любоваться отличным качеством изображения.

Немного усложним ситуацию.  На автопоиске телевизор ничего не поймал, или лишь несколько каналов, которые снежат. Если это так, то это не цифровые каналы, а обычные аналоговые, цифровое телевидение идти со снегом не может. (дело в том, что на автопоиске, телевизор может просканировать весь диапазон и цифровой и аналоговый).

Ваши действия дальше: Если автопоиск не помог, то очень упросит ситуацию знание на каких телеканалах идёт вещание первого и второго мультиплексов в Вашей местности. А так же где, и в каком направлении  от Вас находится телевышка, чтобы правильно направить антенну. Если Вы этого не знаете, то добро пожаловать на эту страничку. Нужное направление антенны можно также увидеть обратив внимание куда «смотрят» антенны соседей. Только не берите за ориентир спутниковые тарелки, они направляются на спутник.

Если знаете, номер канала то делаем следующее — Нужно в меню телевизора найти режим ручной настройки, не забываем выбрать «Цифровое» может обозначатся как DTV.  Дальше Ваша задача с пульта набрать тот номер канала на котором ведётся вещание одного из мультиплексов (пакетов). В ручном режиме на экране будет отображаться шкала которая визуально показывает уровень сигнала принимаемого антенной. (Иногда может быть две шкалы,  например «Уровень» и «Качество»  ориентируйтесь по нижней)

И вот теперь, по шкале Вы сможете видеть, есть ли сигнал от антенны, в некоторых случаях если сигнала нет, то индикатор на шкале может вести себя так:  Будет прыгать, ноль процентов — сто процентов — ноль — сто ….. и т.д. Это говорит об отсутствии сигнала. Изменяя положение, направление антенны, визуально определяйте наилучший уровень сигнала, и этот уровень должен стоять стабильно, а если и изменяться то в небольших пределах, не до нуля.

ВАЖНО: Учтите что результат от изменения положения антенны будет отражаться не сразу, примерно через 5 сек. Поэтому ищите наилучшее положение этапами, всякий раз делая небольшую паузу, наблюдая за уровнем сигнала на шкале. Если антенна находится на улице, то здесь удобнее будет работать с помощником.

Когда удалось найти положение антенны при котором сигнал устойчив, даём команду на поиск и сохранение каналов. Повторяем процедуру поиска и сохранения для второго мультиплекса, указав его номер канала  (если есть вещание двух мултиплексов —  оно пока ещё не везде)

И теперь совсем сложная ситуация:  Вы живёте в зоне сложного приёма телевизионного сигнала. Это может обуславливаться удалённостью от  передающей вышки, сложностью рельефа местности (горы, низины, лесистая местность) Высотные здания находящиеся довольно близко к Вам и при этом стоящие на пути к предающей вышке, Ваша антенна направленная на вышку как бы «упирается» в высотку.

В этих случаях  принцип самой настройки тот же, что и описанный выше, нужно визуально по шкале определить наилучшее положение антенны.  Но отличаются применяемые антенны, и некоторые методы.

Антенны в сложных условиях приёма нужно использовать активные т.е. с усилителем, так же конструктивно имеющие больший коэффициент усиления. Обычно чем длиннее стрела антенны, тем больше её коэффициент собственного усиления.  Про антенны тут.

К методам относится следующее:  Определить, нет ли других передающих вышек находящихся в более выгодном для вас положении.  Это сделать можно здесь.  И попробовать поймать сигнал с них (благо они будут строится довольно плотно)

Использовать мачты и другие возвышенности — задача поднять антенну выше. (Эффективно в низинах и лесистых зонах)

В застроенных территориях находящихся не очень далеко от вышки, не обязательно использовать мощную антенну, пробуйте поймать отражённый сигнал, направляйте антенну не на телевышку, а в противоположную  сторону, на здание позади вас или с боку. Если есть возможность установить антенну на крышу высотки, это даст отличный результат.

Настройка антенны через цифровую приставку

С использованием цифровой приставки, всё тоже самое как описано выше, настройку лучше проводить в ручном режиме, что бы видеть уровень сигнала.  Разница лишь в том, что телевизор играет роль монитора подключенного к приставке через кабель HDMI  или  RCA  (тюльпаны). А это значит, что все настройки производить нужно в приставке, а не в телевизоре. Только не забываем перевести телевизор в соответствующий режим ВИДЕО или HDMI (Смотря какие разъёмы для подключения вы использовали)

Для этого на пульте от телевизора нужно найти соответствующую кнопку, в разных моделях она может обозначаться по разному, вот несколько примеров, через звёздочку:  AV* AV/TV*VIDEO* SOURSE * HDMI * ЗНАЧОК ПРЯМОУГОЛЬНИКА СО СТРЕЛКОЙ ВО ВНУТРЬ* INPUT* В некоторых телевизорах SONY порядок такой  — HOME — Установки-Внешние входы.

Все дальнейшие действия по настройке производятся с помощью пульта от приставки, через ручной или автоматический поиск.

Не забываем, что в этом случае антенну подключаем к приставке, а не к телевизору.

О том что нужно знать выбирая цифровую приставку читайте в этой статье.

Ну что же надеюсь эта статья сможет Вам помочь в подключении цифрового вещания в Ваш дом.

P. S Решил по мере поступления интересных случаев связанных с настройкой антенн добавлять их ниже в эту статью. Если и у вас есть таковые, пишите в комментариях и они обязательно попадут в ленту

  1. В моей практике, очень редко, но были случаи когда антенна не принимала сигнал абсолютно, но стоило переместить её буквально на метр влево или вправо всё шло отлично, возвращаем на метр назад, опять всё пропадало.
  2.  Сегодня столкнулся с очередным казусом. Опишу подробно. Ситуация такая:  Старенький телевизор стоит на полу, отлично работает через приставку, комнатная антенна находится на подоконнике рядом, уровень сигнала около 70-80%. При этом стоит следующая задача.

Нужно настроить цифру на новом ЖК  LG. Ставлю его на подоконник, рядом с антенной которую к нему и подключаю и что? LG сигнала не видит вообще, ни грамма.  Может он не поддерживает DVB-T2- подумал я! Проверил по модели, нет- всё в порядке поддерживает. Что то с антенной? Нет, старый телик ведь работает через приставку.  Я в недоумении!

Подключаю к новому LG приставку  (А вдруг!)……..  Сигнал через приставку есть, но ниже 10% — Загадка какая то, почему со старым телевизором всё хорошо, а с новым, который даже когда в режиме монитора, через приставку подключен,- телевизионный сигнал падает напрочь.   😯

После непродолжительных «Танцев вокруг, да около» Выяснилось!

Блок питания этого LG был внешний и подключен он был в розетку там же, на подоконнике, (там находился тройник удлинителя) Так вот, ОН- блок питания, излучал такие  радиопомехи, что находясь рядом с антенной глушил сигнал напрочь.

Стоило разнести в разные стороны, на несколько метров, антенну и блок питания ЖК телевизора, как всё сразу нормализовалось. Поднеся его вновь близко к антенне, сигнал исчезал!

3. Если вы пользуетесь комнатной антенной и ваше окно закрывается металлическими жалюзи, то они тоже могут серьёзно препятствовать прохождению сигнала. Имейте это в виду!

3 лучших варианта подключения в домашних условиях

Подключение усилителя к антеннеПодключение усилителя к антеннеВ тех случаях, когда поступающий телесигнал слишком слаб, тюнер не сможет его расшифровать, а сам телевизор не воспроизведет изображение и звук. В результате часто пользователю приходится думать о том, как усилить сигнал антенны. Разберемся в причинах проблемы и способах улучшения качества принимаемого эфирного телевидения.

Причины слабого сигнала

Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:

  • Большое расстояние до передающей вышки.
    К радиоволнам ДМВ-диапазона, на котором вещает цифровое телевидение, применим все тот же «закон обратных квадратов», как и для любого другого вида электромагнитного излучения.
  • Поглощение волн атмосферой.
    Сам по себе воздух практически радиопрозрачен, но пыль, туман, влага могут рассеивать и отражать сигнал.
  • Препятствия на пути радиоволны.
    ДМВ-вещание принимается в зоне прямой видимости, волны практически не огибают преграды. Поэтому, если между ретранслятором и принимающей антенной находится какой-то непрозрачный для радиоволн объект (здания, холмы, лес из высоких деревьев), в лучшем случае сигнал будет ослаблен. Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны.
  • Принимаются только отраженные сигналы.
    Если на прямой между антенной и ретранслятором находится объект, экранирующий радиоволны, принимать придется только тот телевизионный сигнал, который отразится от других объектов (например, соседних зданий). Такое излучение во много раз слабее того, которое изначально транслируется с телевышки.
  • Некачественная приемная аппаратура: антенна с низкой чувствительностью, кабель с высоким сопротивлением и пр.

Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.

Способы усиления сигнала

Усиление сигнала ТВ-антенны достигается 5-ю способами:

  1. Использовать более качественную телеантенну, чем имеющаяся.
    В зависимости от конструкции здесь можно выиграть несколько децибелов усиления. Проверьте, правильно ли у вас .
  2. Точная ориентация.
    Практически все устройства, работающие в ДМВ-диапазоне, имеют четко ориентированную диаграмму и наиболее эффективно принимают сигнал с одного направления. Даже поворот на 5–10 градусов способен дать серьезную прибавку к мощности сигнала.
  3. Заменить кабель.
    Если расстояние между антенной и телеприемником слишком большое, львиная доля мощности принятого сигнала теряется за счет сопротивления проводника. Избежать этого можно, используя фидер с пониженным сопротивлением (например, с центральной жилой не из омедненной стали, а из чистой меди).
  4. Переставить телевизор ближе к антенне.
    Кабель становится короче: в некоторых случаях даже 2–3 метра могут оказаться решающими. Уменьшение длины фидера позволяет избежать лишних потерь мощности сигнала.
  5. Использовать антенный усилитель.

На последнем варианте мы остановимся подробно, поскольку часто он оказывается решающим.

Преимущества и недостатки подключения усилителя

Подключение усилителя к антенне телевизора сулит ощутимые выгоды:

  • резкое повышение мощности сигнала даже при использовании антенны прежней конструкции;
  • больше не нужно беспокоиться о месте размещения телевизора.
    Особенно это заметно, если используется активная антенна, у которой усилительная плата является частью конструкции. В этом случае мощность сигнала, передаваемого на телевизор, оказывается настолько велика, что даже целая бухта кабеля не станет ощутимым препятствием. При использовании внешнего усилителя его потребуется разместить поближе к антенне, однако выигрыш в мощности и качестве сигнала все равно будет ощутим.
Изображение и звук перестанут тормозить и зависать. В отличие от аналогового, цифровое телевидение  кодировано. Там, где принимающий «аналог» телевизор выдаст хрип и рябь на экране, исчезновение сигнала у «цифры» приведет к молчанию и повтору фрагмента из предыдущего кадра.

Если вы намерены подключать усилитель в домашних условиях, то нужно иметь в виду возможные недостатки и ограничения:

  1. Возрастает сложность и дороговизна оборудования.
    Даже если использовать простейший блок усиления, который можно спаять, потребуются новые элементы: крепеж, соединители, блок питания, специальные инструменты и пр. Но если вы любите работать своими руками, этот пункт проблемой не станет.
  2. Надо будет позаботиться о питании.
    Любой усилитель, по сути, превращает поступивший сигнал в его точную копию, имеющую большую мощность. Дополнительная энергия должна откуда-то браться — нужен внешний адаптер, подключаемый к электросети. В качестве источника питания подойдет приставка или телевизор, имеющие функцию активного антенного гнезда с передачей напряжения по фидеру.
  3. Не во всех случаях использование усиления является уместным.
    Для создания мощной копии нужен качественный оригинал, а если телесигнал забит шумом и помехами, то усилитель повысит и их тоже. В итоге даже фильтры и тюнеры не всегда смогут отсечь полезный сигнал от паразитных.
  4. Переусиление даст обратный результат.
    Если на антенный вход поступает слишком сильный сигнал, аппаратура посчитает его несуществующим и откажется воспроизводить. Поэтому в той зоне, где возможен уверенный прием на пассивную антенну, следует либо воздержаться от использования усилителя, либо понизить коэффициент мощности (если модель с регулятором).

Таким образом, для того чтобы усилитель телеантенны оказался полезен, необходим одновременно качественный и слабый сигнал.

Усиливать или нет? Ваше мнение:

Да!Нет!

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

  • Необходимый диапазон усиления.
    Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
  • Тип прибора.
    Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
  • Тип питания.
    Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.
Рекомендуем прочитать подробную статью о правильном .

Схемы подключения

Подключить усилитель можно несколькими способами. Выбор зависит от имеющегося оборудования и возможностей пользователя.

Вариант № 1

Эта схема самая простая. Используется там, где надо усилить сигнал от комнатной антенны в квартире или от пассивной внешней (например, закрепленной на стене многоэтажки с помощью каркаса).

Подключение усилителя к антенне на 1 телевизорПодключение усилителя к антенне на 1 телевизор

Подключение выполняется следующим образом:

  1. С помощью коаксиального кабеля антенна соединяется с внешним усилителем (желательно через грозозащиту).
  2. Через входные и выходные гнезда аналогичным способом подключаются друг к другу телевизор и усилитель.
  3. Адаптер питания усилителя подключается к электросети через бытовую розетку.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Если телевизор установлен в коттедже или дачном домике, а антенна вынесена на мачту, обязательно добавляйте дополнительный элемент – грозозащиту. Это устройство, работающее по принципу предохранителя, вставляется в разрыв коаксиального кабеля. Если происходит разряд молнии на антенну, грозозащита перегорает и разрывает цепь. В итоге менять придется только предохранитель, а не весь комплект аппаратуры, рискуя получить вдобавок пожар от короткого замыкания.

Если требуется к одной антенне подключить два телевизора, нужно дополнительно применить делитель (он же сплиттер SAP, на жаргоне телемастеров – «краб»). Это устройство подключается на участке кабеля между усилителем и телевизором и равномерно делит мощность сигнала между двумя каналами передачи. Для наземного цифрового вещания достаточно «краба» с рабочей частотой от 5 до 1000 МГц.

Подключение усилителя к антенне на 2 телевизораПодключение усилителя к антенне на 2 телевизора

Но при этом надо помнить следующее:

  • если усилитель получает внешнее напряжение на участке сети после делителя, проход питания не нужен;
  • если же усилительное устройство запитывается от приставки или телевизора, нужен не сплиттер, а ответвитель (TAP), способный разделять напряжение, идущее вовне от сигнала, поступающего внутрь системы.

Количество подключенных объектов в этом случае зависит от числа выходных гнезд делителя. В магазинах телевизионной техники можно найти «крабы» на 8 подключений. Если требуется большее число приемников, придется строить телесеть с дополнительными разветвлениями, промежуточными усилителями и пр. Такая работа выполняется уже профессиональными телемастерами.

Вариант № 2

Если используется SWA (плата усиления на антенне с питанием по фидеру), схема будет выглядеть так.

Схема питания SWA усилителя антенныСхема питания SWA усилителя антенны

Подключение производится в следующем порядке:

  1. Соедините кабелем антенну и сепаратор, отделяющий внешний сигнал от рабочего напряжения.
  2. Подключите блок питания. Это нужно, если усилитель не получает мощности от приемника или ресивера.
  3. Соедините сепаратор с ТВ-приемником.

Если надо подключить два и более телевизора, то сигнал после сепаратора можно пустить на разветвитель.

При этом имейте в виду, что питание, проходящее через грозозащиту на блок усиления антенны, – неизбежное слабое место конструкции. При коротком замыкании придется заменить предохранитель от молний.

Вариант № 3

В том случае, если под рукой есть магистральный усилитель, то принцип разводки аналогичный прошлому, но с нюансами.

Схема подключение усилителя внешнего антенныСхема подключение усилителя внешнего антенны

Соедините оборудование между собой в таком порядке:

  1. Подключите пассивную антенну к грозозащите.
  2. Сигнал, прошедший через предохранитель, идет на магистральный усилитель, а затем подается на блок сепаратора и далее на телевизор или приставку.

При необходимости далее  на нужное число гнезд.

Ниже представлена короткая, но емкая видеоинструкция по правильной распайке всех компонентов.

Проверяем результат с помощью мультиметра

После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – мультиметр или любое другое аналогичное устройство.

Назначение разъемов мультиметраНазначение разъемов мультиметра

Проверьте следующие параметры:

  1. Волновое сопротивление кабеля должно не превышать 75 Ом.
  2. Разница между оплеткой коаксиального кабеля и центральной жилой должна составлять несколько десятков Ом. Если прибор показывает «0», значит, произошел обрыв или короткое замыкание.
  3. При соединении центральной жилы и оплетки прибор должен показать бесконечность, то есть максимум шкалы. Но если и оплетка, и жила отсоединены от антенны и замкнуты друг на друга, результат должен оказаться нулевым.

Если все 3 теста пройдены, значит усилитель подключено правильно.

Распайка вcтраиваемого усилителя SWA

Пассивную антенну можно усилить, установив на нее плату SWA. Самое тонкое место в этом процессе — распайка контактов. На видео показан весь процесс от выбора усилителя до его корректной установки. Просто следуйте рекомендациям и успех неминуем.

Предыдущая

АнтеннаРасчет и изготовление логопериодической антенны для DVB-T2

Следующая

АнтеннаПравильный расчет и сборка антенны Харченко для эфирного цифрового ТВ

❶ Как установить антенну самостоятельно 🚩 Установка антенны самостоятельно или 🚩 Комплектующие и аксессуары

Вам понадобится

  • — молоток;
  • — скобы;
  • — шурупы;
  • — изоляционная лента;
  • — маленькие гвозди;
  • — дрель и разветвитель.

Инструкция

Приобретите телевизионную антенну и соответствующий кабель (удлинитель). Кабель, как правило, можно купить в том же месте, что и саму антенну.

Обратитесь в ЖЭУ, если вы проживаете в многоквартирном доме и уточните, можете ли вы без документов установить на крыше телевизионную антенну или же для этого необходимо будет оформить какие-то бумаги. В случае, если требуется соглашение, заключите его с обслуживающей ваш дом компанией. Как правило, для установки простой антенны ничего не требуется так же, как и в случае, если вы проживаете в частном доме.

Возьмите ключи от выхода на крышу, если он закрыт. Это можно сделать так же обратившись в ЖЭУ по месту жительства. Распакуйте свою антенну. Ознакомьтесь внимательно с прилагающейся к устройству инструкцией.

Отыщите на крыше такое место, где поблизости не будет посторонних предметов, труб и чужих антенн. Это требуется для того, чтобы ваше устройство могло хорошо принимать сигналы. Если на крыше нет никаких дополнительных сооружений, лучше всего устанавливать телевизионную антенну ближе к краю, получая при этом наиболее оптимальный радиосигнал.

Закрепите антенну при помощи скоб и шурупов в выбранном месте. Для наиболее лучшего держания антенны лучше всего применить специальные кронштейны, которые можно приобрести в специализированном магазине.

Прикрепите к антенне купленный удлинитель и начните прокладывать при помощи него путь к своей квартире. Закреплять кабель так же необходимо при помощи скоб и фиксировать его, прибивая небольшими заранее подготовленными гвоздиками так, чтобы не повредить внутренние жилки.

Тяните кабель прямо до квартиры, до того места, где расположен ваш телевизор и делайте это по верхней части стен. В таком случае кабель будет наименее заметен и не будет никому мешать.

Подключите антенну к телевизору. Если в квартире несколько телевизоров, используйте специальный разветвитель, от которого продолжайте тянуть кабель к другому устройству. Настройте телеканалы.

Отправить ответ

avatar
  Подписаться
Уведомление о
