Как соединить телефонные провода между собой — MOREREMONTA

Достаточно часто человека в жизни преследуют различного рода неприятности, связанные с обрывом проводов. В этом случае стоит задумать об их соединении между собой.

Делается это достаточно просто. Однако, если речь идет о соединение мелких проводков, к примеру, проводов наушников или телефонной линии, то задача немного усложняется.

Как соединить провод интернета

У многих в доме сейчас имеется выход в интернет. Каждый знает, что провода, так называемой витой пары, достаточно легко порвать, так как они достаточно тонкие. В этом случае их нужно будет соединить между собой. На самом деле технология не такая уж и сложная.

В случае обрыва провода витой пары сразу стоит подобрать все провода по цветам. Делается это достаточно легко. В пучке не бывает проводов одинакового цвета.

После того, как все провода подобраны, нужно осуществить их соединение. Разумеется, можно подвергнуть их обжатию и установить новый переходной штекер.

Однако можно просто спаять все проводки между собой по цветам. В этом случае для изоляции проводников друг от друга стоит использовать специальные кембрики.

Они продаются сегодня практически в любом магазине электрики. Они сначала надеваются на проводник, а затем производится пайка. После ее завершения кембрик натягивается на место соединения проводников.

Как соединить провода наушников

Если речь идет о наушниках, то тут ситуация еще более сложная, так как соединять подобные провода не так уж и просто. Они имеют достаточно маленький диаметр, что значительно усложняет работу.

Да, разумеется, можно воспользоваться самым обыкновенным методом скрутки, а затем наложить на провод термоизолятор. Однако в этом случае не факт, что провод будет служить долго. Малейшее лишнее движение может без особых проблем его сноа разорвать.

Здесь стоит использовать соединение с помощью пайки. Этот метод будет куда эффективнее. Тем более, что большинство проводов в наушниках делается из меди, а этот материал подвергается пайке достаточно легко.

Провод необходимо зачистить, а затем залудить его оба конца. После этого можно соединять провода между собой. Как видно, этот процесс достаточно прост, поэтому проделать работу может каждый человек.

Сегодня именно этот способ зачастую используется для соединения двух проводов, имеющих маленький диаметр. При этом так же нужно заизолировать проводники после проведения пайки, чтобы они не соприкасались с соседними, а так же, чтобы они не соприкасались с корпусом.

Как соединить телефонные провода

Телефонный провод так же является вещью достаточно хрупкой. Его легко порвать и повредить. Разумеется, что его нужно соединять. Делается это не так уж и сложно.

В том случае, если провода, которые используются для телефонного соединения, имеют одинаковые цвета, то предварительно нужно выяснить, а какой провод каковым является.

Делать это можно с помощью тестера. Прозвонка является его стандартной функцией. Произвести ее достаточно просто.

После того, как провода были найдены, их можно начинать соединять между собой. Эта процедура может производиться путем соединения посредством пайки.

Именно этот способ в данном случае является рациональным. Если нет желания паять провода, то можно приобрести дополнительный переходник на телефонный кабель.

Советы в статье «Как правильно соединять электрические провода?» здесь.

С его помощью так же можно произвести соединение. Однако стоит помнить о том, что в данном случае для соединения нужно использовать специальные обжимы для проводников. Благо найти таковые в настоящее время достаточно просто.

Разумеется, понадобится два специальных клеммника в этом случае, которые будут подключаться с разных сторон переходника.

Достаточно часто человека в жизни преследуют различного рода неприятности, связанные с обрывом проводов. В этом случае стоит задумать об их соединении между собой.

Делается это достаточно просто. Однако, если речь идет о соединение мелких проводков, к примеру, проводов наушников или телефонной линии, то задача немного усложняется.

Как соединить провод интернета

У многих в доме сейчас имеется выход в интернет. Каждый знает, что провода, так называемой витой пары, достаточно легко порвать, так как они достаточно тонкие. В этом случае их нужно будет соединить между собой. На самом деле технология не такая уж и сложная.

В случае обрыва провода витой пары сразу стоит подобрать все провода по цветам. Делается это достаточно легко. В пучке не бывает проводов одинакового цвета.

После того, как все провода подобраны, нужно осуществить их соединение. Разумеется, можно подвергнуть их обжатию и установить новый переходной штекер.

Однако можно просто спаять все проводки между собой по цветам. В этом случае для изоляции проводников друг от друга стоит использовать специальные кембрики.

Они продаются сегодня практически в любом магазине электрики. Они сначала надеваются на проводник, а затем производится пайка. После ее завершения кембрик натягивается на место соединения проводников.

Как соединить провода наушников

Если речь идет о наушниках, то тут ситуация еще более сложная, так как соединять подобные провода не так уж и просто. Они имеют достаточно маленький диаметр, что значительно усложняет работу.

Да, разумеется, можно воспользоваться самым обыкновенным методом скрутки, а затем наложить на провод термоизолятор. Однако в этом случае не факт, что провод будет служить долго. Малейшее лишнее движение может без особых проблем его сноа разорвать.

Здесь стоит использовать соединение с помощью пайки. Этот метод будет куда эффективнее. Тем более, что большинство проводов в наушниках делается из меди, а этот материал подвергается пайке достаточно легко.

Провод необходимо зачистить, а затем залудить его оба конца. После этого можно соединять провода между собой. Как видно, этот процесс достаточно прост, поэтому проделать работу может каждый человек.

Сегодня именно этот способ зачастую используется для соединения двух проводов, имеющих маленький диаметр. При этом так же нужно заизолировать проводники после проведения пайки, чтобы они не соприкасались с соседними, а так же, чтобы они не соприкасались с корпусом.

Как соединить телефонные провода

Телефонный провод так же является вещью достаточно хрупкой. Его легко порвать и повредить. Разумеется, что его нужно соединять. Делается это не так уж и сложно.

В том случае, если провода, которые используются для телефонного соединения, имеют одинаковые цвета, то предварительно нужно выяснить, а какой провод каковым является.

Делать это можно с помощью тестера. Прозвонка является его стандартной функцией. Произвести ее достаточно просто.

После того, как провода были найдены, их можно начинать соединять между собой. Эта процедура может производиться путем соединения посредством пайки.

Именно этот способ в данном случае является рациональным. Если нет желания паять провода, то можно приобрести дополнительный переходник на телефонный кабель.

Советы в статье «Как правильно соединять электрические провода?» здесь.

С его помощью так же можно произвести соединение. Однако стоит помнить о том, что в данном случае для соединения нужно использовать специальные обжимы для проводников. Благо найти таковые в настоящее время достаточно просто.

Разумеется, понадобится два специальных клеммника в этом случае, которые будут подключаться с разных сторон переходника.

Надобность в сращивании телефонного кабеля появляется при его обрыве (скажем, в ходе ремонта квартиры), а также в случае, если телефонную розетку переставляют в другое место, а

кабель нужно удлинить. Уметь исполнять эту операцию должен всякий домашний мастер.

Вам понадобится

Инструкция

1. Снимите трубку на том параллельном телефоне, тот, что невзирая на обрыв кабеля остался подключенным к сети. Это недопустит удар напряжением вызывного сигнала, которое может возникнуть на линии в случае поступления входящего громка. Если у вас каждого один агрегат, либо обрыв случился в таком месте, что отключились все телефоны в квартире, трудиться придется в резиновых перчатках.

2. Обнаружьте место повреждения кабеля. Если визуально обнаружить его нереально, воспользуйтесь бесконтактным индуктивным искателем повреждений. Данный прибор дозволено на время одолжить у телефониста. При отсутствии такой вероятности отрезок кабеля, место обрыва которого неведомо, проще и стремительней заменить целиком.

3. Для сращивания двухпроводного плоского кабеля ветхой конструкции с всей из сторон раздвоите «лапшу» по кусачками таким образом, дабы линия разреза шла верно посередине. Концы старательно зачистите. Помните, что изоляция у «лапши» сделана не из ПВХ, а из полиэтилена, следственно при зачистке верно рассчитайте усилие, дабы снять только изоляцию, не повредив при этом жилу.

4. Один из проводов одного конца кабеля объедините с любым из проводов иного конца. Соблюдение полярности при этом необязательно. То же сделайте и с оставшимся сочетанием проводов. Скрупулезно изолируйте места соединений друг от друга. После этого удостоверитесь, что те телефонные агрегаты, которые позже обрыва перестали трудиться, вновь заработали.

5. Телефонные кабели новой конструкции имеют внешнюю оболочку, внутри которой проложены в один ряд два либо четыре многожильных проводника, всякий из которых имеет собственную цветную изоляцию. Внешняя оболочка легко снимается примерно без риска повреждения изоляции проводников.

6. Если кабель двухпроводной, порядок его сращивания такой же, как для «лапши». Четырехпроводной же кабель, тот, что встречается гораздо почаще, ремонтируйте дальнейшим образом: крайние провода в ряду никуда не подключайте и даже не зачищайте, от того что они не задействованы, а провода, находящиеся в середине, срастите методом, описанным выше.

7. Если к линии подключен особый телефонный агрегат, рассчитанный на работу единовременно с двумя линиями (они встречаются, правда и редко, в офисах), крайние провода могут также оказаться задействованными. Такую линию сращивайте, примитивно соединяя между собой проводники одного и того же цвета.

8. Завершив работу и удостоверясь в том, что все телефоны вновь объединены с линией, положите трубку на том агрегате, с которого вы ее снимали перед началом работы.

Вы хотите установить проводной телефон в комфортном месте, но там отсутствует розетка для его подключения? Установить ее вовсе нетрудно. Независимое выполнение этой операции займет значительно поменьше времени, чем изнурительное ожидание телефониста.

Вам понадобится

  • – телефонная розетка;
  • – отвертка;
  • – кусачки;
  • – телефонный кабель;
  • – кабельный короб;
  • – саморезы;
  • – шуруповерт.

Инструкция

1. Установки дополнительной телефонной розетки в некоторых случаях дозволено избежать. Для этого понадобится купить для своего телефона шнур такой длины, дабы ее хватило для подключения его к имеющейся

розетке . Для подключения агрегатов, имеющих несъемный шнур, дозволено воспользоваться телефонным удлинителем.

2. Если вы все же решили устанавливать дополнительную розетку, ее нужно в первую очередь купить. Они бывают 2-х типов: крохотные RJ-11 и крупногабаритные РТШК-4. Посмотрите, какую вилку имеет ваш телефонный агрегат и выберите для него соответствующую розетку. Единовременно приобретите телефонный кабель и кабель ный короб нужной длины, а также саморезы.

3. Возьмите кабель ный короб и закрепите его саморезами по пути от имеющейся телефонной розетки к месту установки новой. Проведите внутри короба кабель , позже чего закройте его.

4. Приверните новую розетку к стене. Подключите к ней кабель дальнейшим образом. Если это розетка типа RJ-11, проводники кабеля подсоедините к двум средним контактам, а два крайних оставьте свободными. Если же устанавливается розетка типа РТШК-4, откройте вилку своего телефонного агрегата и посмотрите, к каким ее контактам подключены провода. К тем же контактам подключите и проводники кабеля в розетке . Для справки: по эталону, в розетке РТШК-4 провода принято подключать к двум правым контактам, но это требование не неизменно соблюдается. Закройте вилку и розетку.

5. Вскройте ветхую розетку. Снимите трубку на любом параллельном телефоне в квартире, дабы на линию не сумел поступить сигнал вызова, способный причинить электрический удар. Подсоедините новейший кабель параллельно ветхому. Закройте розетку и положите трубку на параллельном телефоне.

6. Подключите телефон к ветхой розетке . Удостоверитесь, что он заработал. Также удостоверитесь, что остальные параллельные агрегаты не утратили работоспособность.

Из всех знаменитых обществу устройств электрической коммутации самыми распространенными являются розетки, основная функция которых заключается в создании верного контакта с вилкой прибора, подключаемого к нему. Число используемых человеком электрических приборов с всем днем становится все огромнее, при этом число розеток в комнате остается непоколебимым. Разрядить нагрузку на одну из них дозволяет подключение к ней 2-й розетки, а дабы не тащить лишние провода из электроблока, их надобно объединить между собой. Сделать это проще каждого посредством параллельного соединения.

Вам понадобится

  • – мультиметр либо индикатор;
  • – паяльный агрегат;
  • – комплект отверток.

Инструкция

1. Параллельное соединение розеток является самым неопасным, а потому и особенно знаменитым. К тому же его легко дозволено исполнить своими руками. Но при этом необходимо помнить, что подходит оно только для розеток, относящихся к одной группе.

2. Для начала отключите автомат, дабы снять с подключаемой розетки напряжение. Сделать это дозволено выкрутив пробки, если они применяются, либо, отключив механические выключатели на вводе.

3. Проверьте неимение напряжения. Для этого дозволено воспользоваться обыкновенным указателем напряжения, мультиметром либо индикатором. Только удостоверясь в отсутствии напряжения, дозволено будет снять крышку розетки и прикоснуться рукой к оголенным проводам и контактам.

4. Подключать электрическую розетку параллельным соединением дозволено через распределительную коробку либо с подмогой клемм. 2-й метод еще именуется шлейфным соединением. При применении шлейфа кабель подсоединяется к первой единице блока, при этом кабель для дальнейшего блока будет запитываться от последней.

5. Для шлейфного соединения дюже значимо, дабы отсоединения розеток были само­стоятельны друг от друга. Для этого объедините проводники с нулевыми проводниками посредством клемм либо пайки. К первой электрической розетке подсоедините нуль и фазу. Позже этого поставьте сжим на провод заземления. От него к всякой из электрических единиц будет подводиться провод для заземления.

6. Дабы подключить вторую розетку, подсоедините фазу и рабочий нуль от последней единицы первого блока, а в сжим подключите провод заземления.

7. Позже того как работы будут завершены и рабочие части розеток будут верны установлены в подрозетниках, дозволено прикрутить крышки и включить автомат.

Обратите внимание!
Материалы всех используемых проводов должен быть одинаков. К примеру, невозможно изготавливать подключение медных проводов со сделанными из алюминия.Если не получается избежать подключения проводов, исполненных из различных материалов, главно произвести их залудивание перед соединением.

Полезный совет
Осуществление параллельного соединения требует от исполнителя соблюдения техники безопасности, а потому дюже значимо не упускать из виду даже незначительные нюансы.При подключении проводов к контактам нужно свернуть конец провода в форме кольца.Это требуется для создания довольной площадки для контакта.

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

Соединение проводов скруткой

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивее соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

Скрутка проводов

С концов проводов снять изоляцию.

Скрутка проводов

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Скрутка проводов

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.

Скрутка проводов

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Скрутка проводов

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженной медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Групповая пайка

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

Скрутка проводов

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Гроверы

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Электрическая розетка

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

Резьбовое соединение проводов

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формиру

Как соединить провода не скручивая их между собой?

На сегодняшний день изобрели кучу самых разнообразных способов для соединения проводов. Но, почему-то, способ «откусить, скрутить и перемотать изолентой» не уступает свои позиции.

Но бывает еще и такое, что в корне не правильно.

Причина в том, что скручивать в спиральку два провода из разного материала, например, меди и алюминия, категорически не правильно. Дело в том, что при окислении алюминиевого провода происходит выделение гальванического пара, который со временем разорвет соединение. И чем больший ток проходит через это соединение, тем раньше оно разрушится. А, если нагрузка на провода непостоянная, то постоянное нагревание-охлаждение лишь ухудшит состояние проводки.
Такое соединение проводов может быть опасным. Так, как искры в соединении могут привести к пожару.

К счастью, есть верный выход из ситуации.

Например, вот такая штуковина, которая называется полиэтиленовый клеммник:

Приобрести эдакую незамысловатую штуковину можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно увидеть как соединяются проводки:

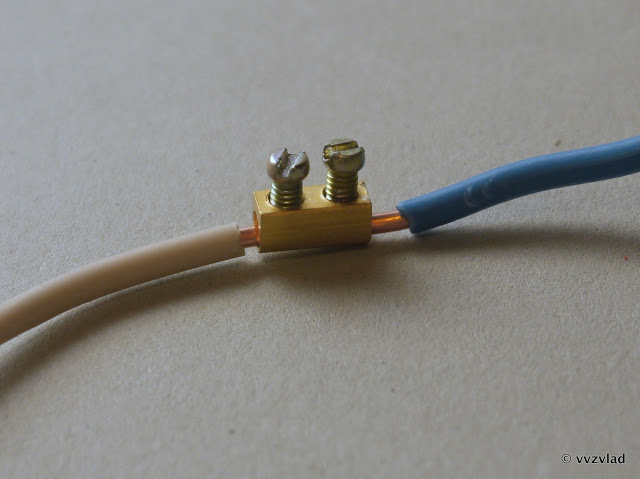

В нее нужно засунуть концы проводов и закрутить винтики:

В сложенном виде, то есть в нормальном, она выглядит вот так:

И, кстати, каждый изоляционный сегмент можно отсоединить друг от друга. Итак, а первый взгляд все идеально и просто, но нет уж. И тут нашлись недостатки.

— если зажать алюминиевый провод, то нужно следить, чтобы не получилось вот так:

Это наглядный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы нужно менять. Иначе контакт будет греться и это приведет к возгоранию.

— Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем вам уже известно.

— Важно выбрать правильный размер гильзы под диаметр провода, иначе он может выпасть или поломаться, если пережат.

— Покупая клеммник, не ведитесь на надписи на нем. Они врут. Лучше поделить ток на 2 или 3 гильзы.

И как говорит практика, такие клеммы лучше не покупать вообще. А если и использовать, то лишь для подключения чего-нибудь маленького, лампочки, например.

То же касается и безымянных китайских штуковин. Лучше перебдеть, чем недобдеть. Следовательно покупайте клеммы нормальных проверенных производителей, таких как: Тридоник, АББ, Легранд, Верит

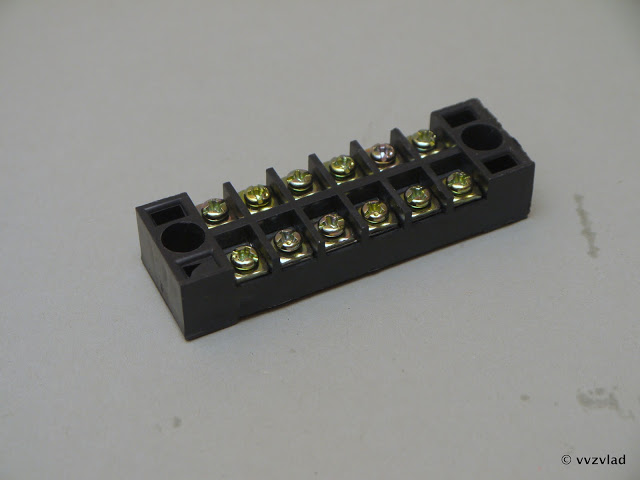

Terminal Blocks серии TB

Сделано из твердого черного пластика, имеют крышку. Эту уже куда лучше предыдущего.

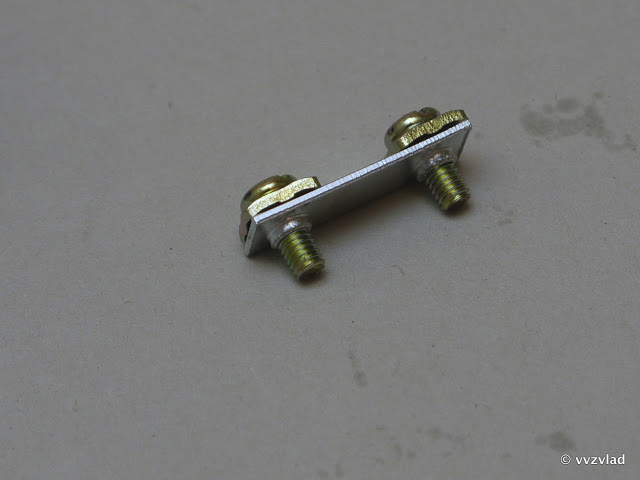

Внутри состоит из двух винтиков и пластины:

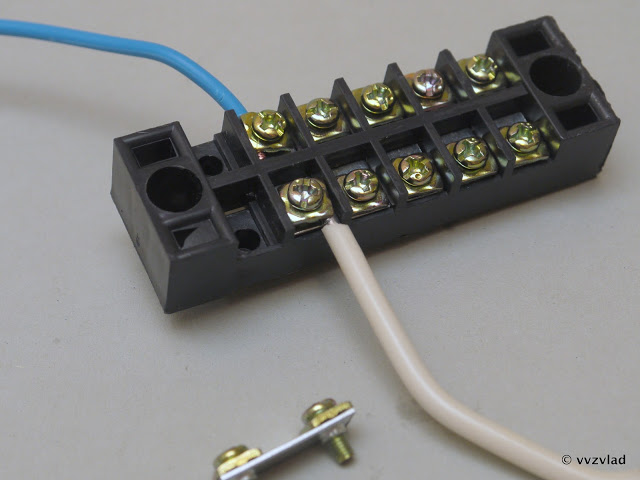

Тут нужно обкрутить вокруг винтика и прижать пластиной:

Хорошая штуковина, ведь тут провода зажимает уже пластинка железная, а не сам винтик, что является, несомненно, большим плюсом.


.
Поверхность такая, что увеличивает не на много поверхность зажима, а это значит, что можно зажимать как многожильные провода, так и одножильные. Но, все же алюминиевые следует время от времени проверять. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук вряд ли найдутся.

Самозажимные клеммы(WAGO, REXANT серии 773)

Выглядят они вот так:

Крайне удобные клемы. Что нужно, так просто зачистить провод и засунуть до упора:

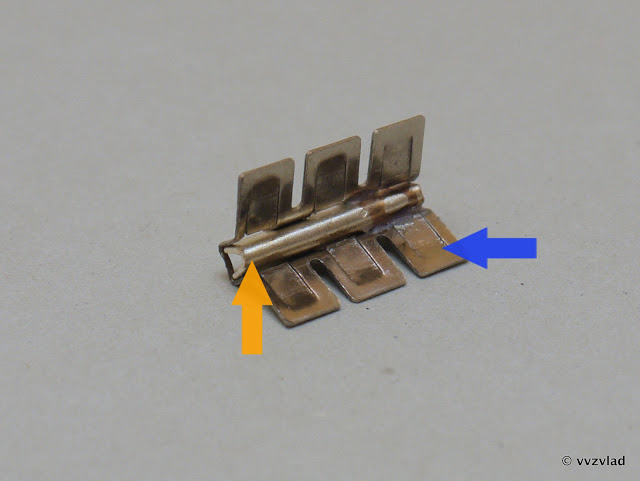

Внутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимная пластинка, а оранжевой маленькая шинка из луженой меди:

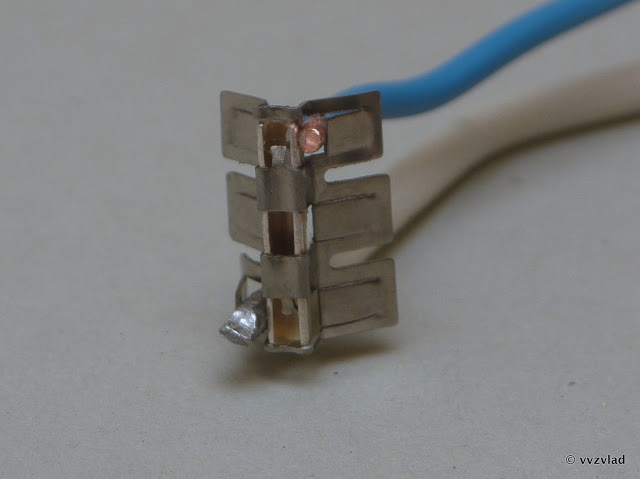

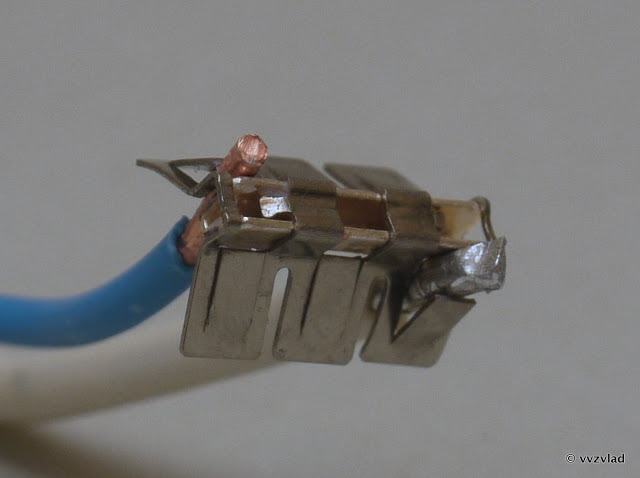

Вот что происходит, когда в нее засовывают провод:

То есть провод прижимается плотно пластинкой к шинке и держит его так постоянно, не дает выпасть.


В эту клемму можно, не боясь, запихивать даже алюминиевый провод.

Вот точно такие же, но прозрачные клеммы:

Плюс их в том, что через просвещающиеся стенки видно на сколько глубоко засунут проводок. Такая клемма подходит для 4 КВт. Однако, есть одно большое НО. Это значит что такими способностями обладают только оригинальные клеммы WAGO. Для остальных же максимальный ток ограничен более низким показателем.

Клеммы WAGO серии 222

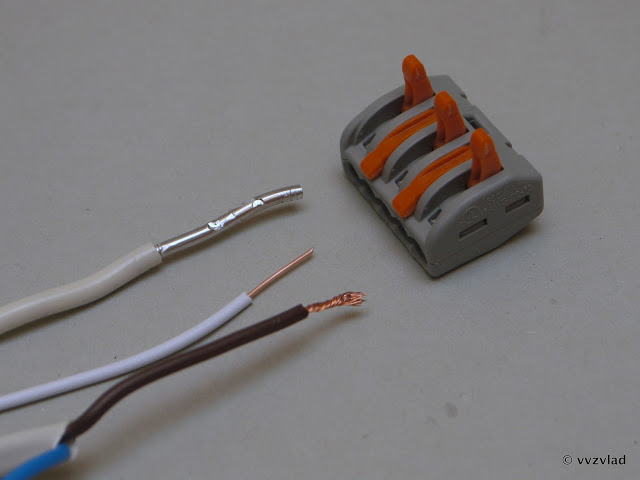

Такие клеммы будет незаменимы, если есть провода разного диаметра и из разных материалов.

У этих клемм есть рычажки:

Когда рычажок поднят — то нужно вставить провода и зафиксировать, опустив рычажок:

Можно заменить провод, подняв рычажок и вытянув его. Толковая штука, проводит ток до 32А.

ScotchLok, электрический соединитель с врезным контактом.

Эти соединители подходят для слабых электрических приборов.

Использовать эту конструкцию можно засовывая в нее одновременно не один провод:

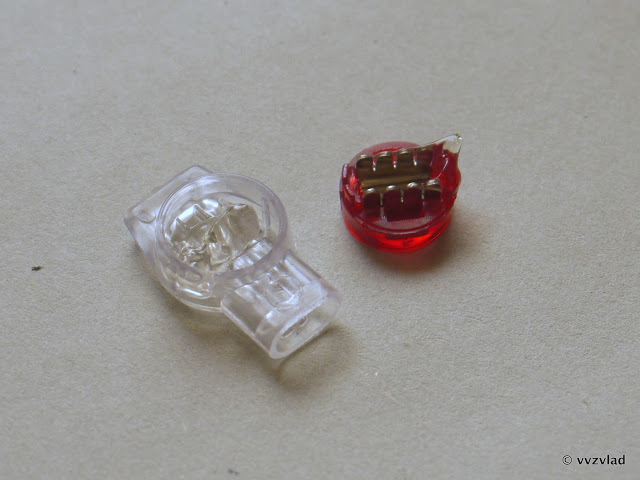

Разобрав электрический соединитель, можно увидеть пластину с зажимающей поверхностью, а также — гидрофобный гель, защищающий от коррозии:

А может быть и 2 пластины:

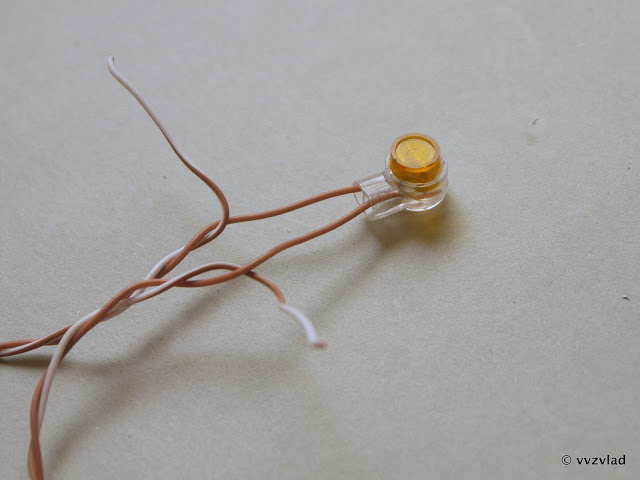

Так выглядит провод после заделки:

Для больших токов

Для таких случаев существуют вариации гильз:

Та гильза, которая вверху, соединяет алюминиевый и медный провод, а та, что ниже подходит для всех видов проводов:

В гильзу вставялется один или больше проводов и обжимается это все дело специальными клещами.
Вот эти гильзы побывали в зубах клещей:

Успехов вам и соблюдайте технику безопасности при работе с электричеством!

Автор: vvzvlad

Ответвление провода без разрыва и разрезания – обзор лучших способов

Ответвление проводов используется для того, чтобы добавить в готовую электросеть новую линию. К примеру, по стене у Вас проходит кабель, к которому нужно подсоединиться для подключения новой розетки. В этом случае не обязательно разрезать жилу и скручивать между собой три конца. Более безопасным и долговечным способом является использование специальных ответвителей, о которых мы и поговорим далее!

Сжим орех

Когда мы рассматривали основные способы соединения проводов в распределительной коробке, особое внимание было уделено специальному зажиму типа орех. Изделие имеет довольно простую конструкцию, но, несмотря на это позволяет сделать ответвление надежным и долговечным. Состоит сжимной орех из карболитового корпуса, стальной плашки и пластины, которая собственно и прижимает жилы четырьмя винтами.

Соединитель орешекКомпактные размеры ореха, а также невысокая стоимость делает его одним из наиболее популярных ответвителей для линии электросети. В свою очередь недостатками изделия является низкая герметичность (степень защиты IP 20), а также отсутствие возможности ответвления жил проводов под напряжением. Также следует отметить, что очень важным достоинством «орешка» является возможность качественно соединять медные и алюминиевые жилы сечением от 1,5 до 150 мм2.Схема использования зажимного ореха

Все что Вам нужно — уложить зачищенные контакты в специальную плашку и тщательно затянуть винтики отверткой, после чего защелкнуть корпус. Более подробно о сжиме типа орех вы можете узнать из нашей статьи.

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

Прокалывающий тип сжимаПреимущество данных изделий заключается в следующем:

  • Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
  • Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
  • Зажимы простые в эксплуатации и имеют длительный срок службы.
  • Низкая стоимость продукции.
  • Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).ОВ защелки

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Простейший вариант ответвителя

Полиэтиленовые клеммники

Более устаревший способ ответвления провода – использование клеммных колодок (их еще называют полиэтиленовыми клеммниками). Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

Обзор клеммных колодок

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).Совмещение жил скруткой

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

Как правильно соединять провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, как правильно соединять провода.

Дело в том, что 70% ошибок при монтаже электропроводки возникает именно в этой области. Ведь все Вы, наверное, слышали такое утверждение, что «Электрика – это наука о контактах». Один из моих читателей к этому утверждению еще добавил, что «Когда надо — его нет. Когда не надо — он есть».

Чаще всего, проблемы с электричеством возникают по причине плохого контакта (или его отсутствия) в соединительных коробках или электроточках (розетки, светильники, выключатели), а также из-за перегрузки линий электропроводки. Последняя причина — является следствием мощных современных электрических приборов (чайник, микроволновая печь, варочная поверхность, холодильник, стиральная машина и т.п.).

Ответим на этот распространенный вопрос. Как правильно соединять провода, чтобы был хороший и качественный контакт. В данное время чаще всего встречаются следующие соединения проводов:

  • скрутка
  • опрессовка
  • сварка
  • пайка
  • винтовые соединения
  • болтовые соединения
  • самозажимные соединения (WAGO)

А теперь рассмотрим каждый вид соединения.

Скрутка

Скрутка — это самый простой и распространенный вид соединения проводов. Из головы ничего брать не будем, а обратимся к нормативному документу — ПУЭ — 7 издания. В пункте 2.1.21 Главы 2 четко сказано, что:

ПУЭ, п.2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Таким образом, согласно ПУЭ — СКРУТКИ ЗАПРЕЩЕНЫ!!!

Этому есть логическое объяснение. Со временем эксплуатации по причине изменения температуры и линейного расширения в скрутке появляется зазор между соединяемыми проводами. Соответственно, увеличивается переходное сопротивление контакта, он начинает греться, окисляться и в итоге может, либо вообще пропасть, либо привести к плачевным последствиям, вплоть до пожара.

Рекомендую почитать об этом более подробнее в моей статье про случай плохого (ослабленного) контакта в розетке и его последствия, который произошел на одном из пультов управления.



Опрессовка

Опрессовка — это соединения жил проводов и кабелей методом обжатия соединительной гильзы с помощью специального инструмента (пресс-клещи). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов.

Как сделать правильно опрессовку? Для этого нам нужно:

  • соединительная гильза (полая медная или алюминиевая трубка, в зависимости от соединяемого материала проводов)
  • корректно подобрать гильзу по внутреннему диаметру (для этого есть специальные каталоги и инструкции, или можно проконсультироваться в магазине)
  • специальный инструмент — пресс-клещи (пользоваться другим инструментом, например пассатижами, запрещено)

Этапы работы:

  • снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож)
  • помещаем провода внутрь гильзы (предварительно можно сделать скрутку)
  • обжимаем специальными пресс-клещами
  • изолируем соединение

Более подробно почитать об опрессовке Вы можете в статье: как пользоваться гильзой под опрессовку и термоусаживаемой трубкой.

Для соединительных изолированных гильз (ГСИ) я применяю пресс-клещи EGI-60.

Для более крупных сечений у меня имеется вот такой гидравлический пресс. Напишу о нем как-нибудь  подробную статью — подписывайтесь на рассылку.

Сварка

Сварка — это соединения жил проводов и кабелей методом контактного разогрева их концов электродом (угольный) до образования контактной точки (шарик). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов, но требует определенных навыков работы со сварочным оборудованием.

Как сделать правильно сварку проводов? Для этого нам нужно:

  • сварочный трансформатор (мощность не менее 1 кВт, выходное напряжение до 24 В)
  • угольный электрод
  • специальный флюс (для защиты расплава от кислорода)
  • очки для сварки
  • кожаные перчатки для сварки

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • делаем скрутку
  • в углубление электрода насыпаем флюс и опускаем нашу скрутку, крепко прижимая ее к электроду
  • включаем сварочный трансформатор в сеть
  • концы жил нашей скрутки сплавятся в «шарик» (контактная точка)
  • после затвердевания спая отводим электрод
  • полученный «шарик» очищаем от флюса металлической щеткой
  • покрываем лаком соединение
  • изолируем соединение

Получается примерно вот так.

Как видите, получается практически цельный провод, т.е. наименьшее переходное сопротивление контакта.

Ради эксперимента, можно попробовать измерить сопротивление контакта у разных способов соединения проводов и убедиться в сказанном.

Пайка

Пайка — это соединения жил проводов и кабелей расплавленным припоем. Данный способ соединения отвечает требованиям нормативных документов, но требует определенных навыков работы. Пайка гарантирует долговечный контакт с хорошей проводимостью. Но ее применение ограничивается по причине механического или термического воздействия.

Читайте статью о том, почему соединения проводов с помощью пайки необходимо избегать.

Как сделать правильно пайку проводов? Для этого нам нужно:

  • оловянно-свинцовый припой (ПОС)
  • флюс — канифоль
  • кисточка для нанесения флюса на жилу
  • наждачная бумага
  • паяльник

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • выбираем вид соединения жил (по таблице ниже)
  • припой подносим к жалу паяльника
  • греем скрутку, чтобы расплавленный припой затекал в скрутку
  • после затвердевания пайки промываем место пайки спиртом
  • изолируем соединение

Вот пример соединения нескольких проводов пайкой.

Пайка используется для соединения жил проводов и кабелей из меди. Но при использовании специальных припоев можно паять жилы проводов и кабелей из алюминия.

Винтовые соединения

Винтовые соединения жил проводов и кабелей

можно использовать для соединения разных металлов, таких как медь с алюминием. Очень широко применяются для присоединения проводов к светильникам или люстрам.

А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Соединение витой пары между собой

Соединение витой пары между собой - наращивание и ремонтСоединение витой пары между собой - наращивание и ремонт

Думаю многие из нас понимают, что соединение витой пары между собой не предполагает наличие высокой квалификации, однако некоторые нюансы  в этом деле все-таки следует учесть. Восстановление или наращивание витой пары дома или в офисе приходиться делать по разным причинам. Например, вы решили переставить компьютер на новое рабочее место, объединить несколько компьютеров в локальную сеть, а по длине кабеля LAN у вас не хватает или же случайно передавили витую пару ножкой стола, а теперь ее нужно отремонтировать.

Причин как вы понимаете может быть много, когда возникает необходимость соединения витой пары. Безусловно в подобных ситуациях вам ни что не мешает обратиться к услугам специалиста, но если вы не прочь оперативно устранить повреждение не прибегая к посторонней помощи и желаете выполнить соединение LAN кабеля сами, то…

Отремонтировать поврежденный LAN кабель или нарастить его вы можете при помощи скрутки или пайки одноцветных проводов между собой или же через специальный соединитель RJ-45. При помощи скрутки (метод телефонистов) вы сможете соединить витую пару, сохранив прочность и работоспособность линии без соединителя и разъема RJ-45 (8P8C).

А вот соединение LAN кабеля методом пайки или разъемного соединения предполагает от вас наличия опыта и инструмента. По сути выполнять сращивание витой пары этими методами не сложно, но не всегда есть паяльник, обжимные клещи и соединители под рукой. Поэтому скрутка витой пары, это альтернативный метод этим двум, но даже в этом случае вам понадобиться как минимум изолента и нож. В общем не буду лить «воду» в статью, а расскажу все по порядку.

Соединение витой пары, через разъем и соединитель.

Вообще существует несколько типов соединителей, которые применяются в зависимости от технических характеристик витой пары (здесь читайте подробно о категории и видах кабеля LAN ). Кроме этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукой находиться соединитель для разъемов RJ-45, а специальных обжимных клещей нет, то быстро и качественно опрессовать витую пару вполне можно и без них. В одной из предыдущих публикации есть схема соединения витой пары и подробное описание метода опрессовки витой пары с помощью отвертки.

Соединители витой парыСоединители витой пары

Если есть возможность, то вы можете использовать соединительный модуль для соединения двух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем лишь нужно воткнуть провода согласно нанесенной цветовой схеме. Все эти соединители применяются при ремонтных работах для быстрого восстановления, простого и надежного соединения поврежденного кабеля LAN. Полагаю, что вопросов во время использования такого модуля у вас возникнуть не должно, а вот что делать если ни одного типа соединителя и коннектора RJ-45 у вас под рукой нет?

Соединение проводов витой пары пайкой.

Данный метод один из самых надежных способов соединения витой пары между собой, но предполагает что у вас есть в пределах досягаемости паяльник, припой с флюсом внутри или отдельно… Если вы держали в руках паяльник, то безусловно знаете от чего зависит успешная пайка, но вот новичкам в этом деле порой разобраться не просто. Я постараюсь коротко изложить основные моменты паяльного дела, ну а если вам моих объяснений будет мало, то посетите какой-нибудь интернет-ресурс посвященный этому делу.

Первым делом вскройте наружную оболочку внутренней ниткой с одного и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-нибудь зажимом или изолентой. Отрежьте нитку, расплетите на несколько сантиметров пары и выровняйте, а потом снимите с них изоляцию до половины. Для этого подойдут бокорезы/пассатижи или нож.

Подготовка витой пары к пайкеПодготовка витой пары к пайке

Чтобы пайка прошла успешно нужно выполнить несколько основных правил. Поверхность метала должна быть чистой, чтобы припой к ней лучше прилег, а паяльник лучше держать под углом 30-45 градусов к рабочей поверхности. В данном случае к проводнику.

Поднесите паяльник к месту пайки и прогрейте проводник около 2-3 секунд, а потом поднесите припой (с флюсом внутри) и нанесите необходимый объем. То бишь в месте пайки паяльник расплавит припой из которого вытечет чуть-чуть флюса и нужное количество оставляете на месте пайки. Для наглядности сделал пайку проводников на скорую руку.

Пайка и изоляция витой парыПайка и изоляция витой пары

Осталось аккуратно и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования следите затем, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По завершению закройте место восстановления/наращивания витой пары наружной оболочкой (при необходимости подрежьте) с одной и другой стороны и зафиксируйте например, скотчем, чтобы это место было менее приметным.

Не приметное соединение витой пары пайкойНе приметное соединение витой пары пайкой

Если соединение/ремонт кабеля LAN будет выполняться в местах где он подвержен сырости или каким-нибудь другим внешним воздействиям (дождь…), то наружную оболочку лучше герметично закрыть. Возможно соединение витой пары пайкой или соединителем в силу обстоятельств вам не подходит, тогда примените простой и понятный метод скрутки.

Скрутка витой пары между собой.

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Подготовка витой пары к скручиваниюПодготовка витой пары к скручиванию

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Соединение витой пары скручиваниемСоединение витой пары скручиванием

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

Место для укладки всех проводников витой пары.Место для укладки всех проводников витой пары.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Скручивание и изолирование проводников витой парыСкручивание и изолирование проводников витой пары

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Соединение витой пары скручиваниемСоединение витой пары скручиванием

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя. Все зависит от вашей смекалки, а я лишь показал принцип сращивания витой пары.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Читайте также

Поделитесь в соцсетях:

  • 0

    0

    К сожалению, таких измерений не делали. Увы! Были бы признательны, если бы кто-то смог поделится подобными тестами.

  • 1

    0

    А есть информация по «потерям» в результате соединения различными способами? Никак не могу найти. Конкретно интересует разница между скотч-локами и проходным адаптером. Соединитель с заделкой витой пары (на первой картинке в статье) тоже интересен, но у нас в продаже не встречал.

    (Скрутку/пайку не рассматриваю. Может быть она вполне применима для коротких патч-кордов, но не для длинных кабелей. Из личного опыта: нужно было удлинить 30 метровый двухпарный кабель на 5 м, но соединить было нечем, решил временно сделать скрутку. В итоге получил высокий пинг по локалке, макс скорость 80 Мбит/с, постоянные задержки и иногда сеть отваливалась. На следующий день поставил скотч-локи — проблемы исчезли)

  • 0

    0

    Спасибо за дополнение. Коротко и ясно. Я иногда на подобные комментарии (Antony Belov) не имею времени и желания отвечать… Всего доброго!

  • 1

    0

    НЕТ. Если речь идет о 100мб то, передающие и принимающие проводники должны быть из одной пары (1, 2 одна пара; 3, 6 другая). Если в принимающем или передающем канале используете проводники из разных пар, получите линию с огромным количеством ошибок при передаче, обычно на расстояниях > 10 м она уже не работает (много зависит производителя оборудования)

  • 2

    0

    Можно соединять провода абсолютно к влюбых комбинациях. Важно чтобы на обоих сторонах эта комбинация была одинакова. Поэтому без проблем можно поменять замкнувшие проводники, вставив на их место в коннекторах провода другого цвета, а замкнувшие просто не обжимать.

  • 0

    0

    Есть замыкание проводов между парами, к примеру желтый замкнут с бело-зелёным. Могу ли я составить пару из бело-желтого и зеленого? Будут ли работать два проводника из разных пар?

  • 1

    0

    В витой паре для Интернет подключения используется две пары, а остальные две пары свободны. Поэтому можете их использовать. Однако, для подключения сетевых устройств нужно придерживаться стандартов, чтобы все работало должным образом. Какие две пары вы будете использовать не имеет значения, но чтобы не запутаться исходите из цветовой схемы.

    Например, так: 1. синий → бело-синий; 2. желтый → бело-желтый; 3. зеленый → бело-зеленый; 4. коричневый → бело-коричневый;

    Схема опрессовки LAN кабеля по стандарту.

    P.S. Если я Вас неправильно понял, то перефразируйте вопрос.

  • 0

    0

    Работает ли соединение проводников из разных пар? То есть. Есть замыкание в 2-3 и 4-5, нужно его обойти, 7-8, 1 и 6 — целые. Расстояние от роутера до ТВ 10м. И что лучше кинуть на провода из разных пар 1 и 6 (прием или передачу данных?!)

  • 0

    0

    Все типы и назначение витой пары описаны в этой статье: https://hobbyits.com/texnicheskie-xarakteristiki-vitoj-pary/

  • 0

    0

    Добрый день. Скажите пожалуйста можно ли в домашней сети использовать кабеля разной категории. Например cat 5e и cat 6a или cat 7. И подключить к одному роутеру, маршрутезатору.

  • 0

    0

    Здрвствуйте. А если в интернет проводе количество проводков одинаковое, а цвета не совпадают, то как соединять???

  • 1

    0

    Оранжевые пары скрути по цветам. а с 4 парного зеленые скрути с синими 2х парного

  • 0

    0

    Соединить то можно, а вот работать по понятным причинам не будет (несмотря на то, что в стандарте HDMI есть Ethernet канал). А какая цель? То есть, что вы хотите подключить между собой, возможно дадим конструктивный совет.

  • 0

    0

    Можно ли соединит Rj-45 с HDMI?

  • 0

    0

    Можно. В LAN кабеле для подключения устройства к локальной или глобальной сети используется две витых пары, а две остаются свободными. Можете их задействовать.

  • 0

    0

    Можно из одного кабеля сделать два? Ну, вообщем есть только один, но мне нужно и ПК подключить и телик.

  • 0

    0

    Как обжать кабель для соединения через прямую соединительную муфту rj45, если один кабель четырех жильный, а второй 8 жил? четырех жильный из оранжевый, бело-оранжевый, сине-белый, синий.

  • 0

    0

    1. По поводу коннекторов согласен, но не всегда они есть под рукой =) 2. К слову. Электропровода полевой связи П-274, П-296, П-268 применяются для прокладки линий радиопередач, телефонных, интернета, для антенн. Все представленные виды кабельной-проводниковой продукции отличаются хорошими электротехническими характеристиками, защитными свойствами. Не поддерживают горения, хорошо защищены от воздействия ультрафиолетового излучения, легко соединяются при спайке, устойчивы как к местам с повышенной влажностью так и сухим помещениям. Имеют прекрасные диэлектрические показатели и проводимость, что способствует получению на выходе хорошего качества сигнала. P.S. В общем в некоторых случаях их использовать можно. Однако, всегда можно найти и другую альтернативу. Все зависит от конкретной задачи.

  • 1

    0

    Ну да, а если скрутить «витую пару» из 8 коаксиальных ТВ кабелей, тогда вообще линейки не хватит… Но во всех случаях нестандартных превышений длины, пропадает гарантия пропускной способности кабельной линии. А вообще рекомендации по скрутке и пайке витой пары имеют весьма сомнительное свойство. Все же самый верный способ использовать врезные коннекторы, позволяющие рассчитывать на симметричность, а значит помехоустойчивость кабельных линий.

  • 0

    0

    Получая интернет от провайдера в любом случае нужен будет маршрутизатор. Можешь взять с ВиФи точкой доступа, чтоб меньше проводов. Так даже на стационарник (не ноут) можно взять WiFi сетевую USB примочку и будет тебе беспроводное счастье. К тому же многие смартотелики сегодня оснащены вайфаем. А если совсем затюнинговаться, то можно взять точку доступа с возможностью подключения к ней жёсткого через USB, и организавать на её базе файловую станцию.

  • 0

    0

    Разные комнаты с телевизором. У них смарт тв.

  • 0

    0

    Вам в любом случае понадобиться сетевое устройство (например, роутер), чтобы организовать локальную сеть. Таким образом кабель от интернет-провайдера вы подключите в маршрутизатор в порт WAN, а сетевое устройство раздаст Интернет всем клиентам (телевизор, компьютер, планшет…) И будет вам счастье =) P.S. Зачем два LAN кабеля для телевизора? Разные провайдеры?

  • 0

    0

    Очень большая просьба ответить на мой вопрос! Как сделать? У меня из трех комнат в коридор выходят три интернет кабеля (они штроблены в стену и замазаны). Два из них — это для интернета на телике, а третий — это для интернат на ПК. Каким образом можно соединить три кабеля в один и при этом все замуровать опять же в стену, и один единственный кабель вывести в общий коридор, где его уже без меня провайдеры воткнут в свой щиток? И будет мне счастье.

  • 0

    0

    Целостность кабеля всегда лучше, но иногда приходиться прибегать к соединению. Например, ремонт. Затухание сигнала и пинг зависит от расстояния, а за прием и передачу пакетов отвечает оборудование. Влияние есть, но оно незначительное, если на каждом метре кабеля нет скрутки =)

  • 1

    0

    Влияют ли такие соединения на пропускную способность кабеля? Потеря пакетов, увлечение пингов?

  • 1

    0

    На фотографиях показано что каждый провод по отдельности изолирован, внимательней смотрите

  • 0

    0

    Обычно тем, что есть под рукой и в зависимости от того, в каких условиях проложен кабель (улица, дом). На фотографии просто применил изоленту, так как кабель лежит в сухом помещении. Если кабель на чердаке или на улице, то в идеале лучше сделать так: После спаивания жил хорошо произолировать их, место соединения герметизировать с помощью термоусадочной трубки (нагреть ее можно обычной зажигалкой, феном или той же паяльной лампой). Удачи!

  • 0

    0

    А чем Вы изолируете отдельные проводки?

  • 0

    0

    Конечно надо изолировать каждый в отдельности. На фотографии видимо это плохо видно.

  • 0

    0

    При соединении пайкой разве не надо каждый проводок изолировать отдельно? (на картинке Вы заматываете изолентой весь провод, а не каждый внутренний проводок).

  • 0

    0

    Ограничение есть на длину кабеля в связи с затуханием сигнала. Смотрите технические характеристики: https://hobbyits.com/texnicheskie-xarakteristiki-vitoj-pary/ Как вариант, можно использовать кабель П-296 (или П-270) + паяльник… P.S. Тогда можно достигнуть результатов: 500 метров 10baseT, 200 метров 100baseT, 180 метров сдвоенного кабеля — 1000baseT.

  • 0

    0

    А есть какое-либо ограничение на количество соединительных модулей? мне нужно не один, а два повесить, боюсь за потери?

Как правильно соединять провода низковольтных сетей

Соединяем провода правильно

Соединяем провода правильно

Как правильно подсоединить провода? Такой вопрос становился перед каждым из нас. Ведь именно контактные соединения являются самым слабым звеном любой электроустановки, и именно некачественные контактные соединения приводят к 90% повреждений. Это касается не только силовых электроустановок, но и низковольтных сетей, таких как телефонные, аудио-, видео- и интернет сети.

За счет обеспечения качественного соединения проводов можно существенно снизить вероятность повторной поломки, а также вероятность повреждения всего устройства в целом. Поэтому в нашей статье мы рассмотрим вопрос — как правильно и быстро соединять провода, а также вопросы касающиеся изоляции мест соединения.

Соединение силовых проводов

Согласно п.2.1.21 ПУЭ, соединение проводов должно осуществляться методом прессовки, сварки, пайки, винтовых или болтовых зажимов. Как видите скрутки в этом списке нет. Поэтому выполнять ею соединение проводов нельзя.

Знаю, каждый из вас сможет привести мне сотни примеров, когда скрутка вела себя лучше, чем один из разрешенных методов соединения. Я в ответ приведу вам сотни примеров того, когда скрутка становилась причиной пожаров.

Методы соединения силовых проводов

Методы соединения силовых проводов

Причина в том, что этот метод соединения не обеспечивает стабильное качество соединения. В зависимости от материала провода, химических или атмосферных воздействий, механических воздействий и многих других факторов, одинаково качественная скрутка может вести себя по-разному. Поэтому, если вы хотите соединить провода качественно, то лучше обойтись без нее.

Соединение проводов винтовыми или болтовыми зажимами

Наибольшую популярность получил метод зажима соединяемых проводов. Он позволяет обеспечить достаточно надежное соединение в короткие сроки.

Болтовое соединение провода

Болтовое соединение провода

Самым простым вариантом является использование обычного болта, или винта и гайки. Соединяемые провода помещают между болтом и гайкой, и зажимают. Но после изолирования место соединения получается достаточно громоздким и не эстетичным. Поэтому сейчас применяются специальные клеммники с винтовым зажимом.
Винтовые клеммы

Винтовые клеммы

Винтовой клеммник представляет собой латунную трубку с двумя отверстиями, имеющими резьбу. В эти отверстия устанавливаются винты, которые зажимают помещаемый в трубку провод. Обычно, такое соединение имеет оболочку-изоляцию из ПВХ.
Наконечники для винтового соединения многожильных проводов

Наконечники для винтового соединения многожильных проводов

Такие клеммники отлично подойдут для соединения одножильных медных проводников. Но если используется алюминиевая или многожильная медная проволока, то при зажатии, винты могут полностью или частично передавить провод. Поэтому, в этом случае следует использовать специальные латунные наконечники, цена которых находится во вполне разумных пределах.
Винтовое соединение проводов и кабелей большого сечения

Винтовое соединение проводов и кабелей большого сечения

Для соединения проводников большого сечения существуют специальные болтовые клеммники. Обычно они имеют съемную или открывающуюся переднюю часть. Соединяемые проводники садятся под болт, после чего передняя часть закрывается, исключая, тем самым, попадание к контакту влаги и пыли.

Соединение проводов методом пайки

Вторым по популярности методом является пайка (см. Пайка проводов и кабелей с разъемами). Данный метод обеспечивает качественное соединение, которое в течении времени не меняет своих свойств. Но воздушные линии электропередач, нельзя соединять методом пайки, так как они могут достаточно сильно перегреваться, что приводит к разрушению соединения.

Пайка проводов

Пайка проводов

  • Перед тем как правильно соединять электрические провода методом пайки, их необходимо качественно зачистить, и очистить от влаги и пыли. В дальнейшем возможны два варианта. Первый — это непосредственная пайка проводов, или вариант обпайки соединения типа скрутка.
Набор для паяния проводов

Набор для паяния проводов

  • Многие провода, особенно предназначенные для низковольтных сетей, специально созданы для такого типа соединения. Они имеют лужение на поверхности и соответствующую маркировку «Л».
  • Отдельно стоит вопрос пайки алюминия. Для него существую специальные припои, но обычно такие проводники соединяют другими видами соединений.
Жало паяльника для пайки проводов

Жало паяльника для пайки проводов

  • Для соединения методом пайки может использоваться как паяльник с обычным жалом, так и с жалом, имеющим специальную выемку. Такое жало позволяет обпаивать соединения типа скрутка.
  • Для этого в жале высверливают отверстие соответствующего диаметра. После этого отверстие наполняют припоем и оловом и кратковременно вставляют в него скрутку. Это позволяет значительно ускорить процесс пайки.

Соединение методом прессовки и сварки

Но настоящие профессионалы не задаются вопросом как правильно соединить провода между собой. Ведь практически идеальным вариантом, является сварка и прессовка. При наличии необходимого оборудования, качество таких соединений с годами не изменяется и остается на самом высоком уровне.

Соединение проводов методом сварки

Соединение проводов методом сварки

  • Сварка проводов осуществляется специальным сварочным аппаратом, хотя некоторые «самоделкины» используют для этого обычный сварочник, для которого изготовляют угольный электрод.
  • Принцип сваривания проводов достаточно прост. Выполняется обычная скрутка. Затем концы проводов сваривают за счет термического воздействия. В итоге получается скрутка со сплавленными концами.
Схема сварки проводов

Схема сварки проводов

  • Такое соединение очень надежно и не подвержено влиянию атмосферных или химических воздействий. Разрушить его механически можно только очень постаравшись, либо просто откусив место сварки своими руками.

Со сваркой алюминия все немного сложнее. Дело в том, что для этого необходимо снять слой оксида, который образуется на поверхности жилы.

Сделать это проще всего при помощи специального флюса. Кроме того, при сварке следует использовать пониженное напряжение, не более 20В. В противном случае провод может просто расплавиться, а в худшем варианте, еще и разбрызгаться с причинением ожогов.

Сварочный аппарат для сварки проводов

Сварочный аппарат для сварки проводов

  • После сварки, проводу необходимо дать несколько секунд на остывание, и после этого на скрутку можно наносить изоляцию. Наиболее удобным вариантом является термоусадка, но в принципе, можно использовать и обычную ПВХ изоленту.
Соединение проводов метод прессовки

Соединение проводов метод прессовки

  • Последним вариантом, как соединить правильно провода, является опрессовка. Раньше в быту, подобный метод использовался достаточно редко, но в последнее время этот способ приобретает все большую популярность.

Если вариант опрессовки вам нравится меньше чем скрутка, то учтите такой момент, что все провода высоковольтных ЛЭП соединяются этим методом. И делается это не потому, что так проще, а потому, что так требует ПУЭ.

Способы соединения проводов опрессовкой

Способы соединения проводов опрессовкой

  • Для опрессовки проводов вам потребуется специальные пресс-клещи. Они бывают ручного и механического типа. Для домашних условий вполне достаточно ручного варианта.
  • Некоторые выполняют опрессовку обычными пассатижами, но надежность такого соединения оставляет желать лучшего.
Пресс-клещи для соединения проводов

Пресс-клещи для соединения проводов

  • Вторым важным аспектом, необходимым для опрессовки, являются специальные гильзы. Они могут быть медными, алюминиевыми, комбинированными и в изоляции. Как говорит инструкция, последний вариант позволяет после соединения проводов, даже не наносить на соединение дополнительной изоляции.
Гильзы для опрессовки проводов

Гильзы для опрессовки проводов

  • Если же использовались обычные гильзы, то после соединения проводов их следует заизолировать. Для этого можно использовать термоусадку или изоленту.

Соединение проводов низковольтных сетей

Но в современном мире существуют не только силовые провода. Повредится могут акустические, сетевые, телевизионные и другие виды проводов, и их починка, так же не является такой уж проблемой. Но здесь нужен отдельный подход. Поэтому давайте рассмотрим наиболее распространенные случаи отдельно.

Соединяем провода наушников

Начнем с вопроса как правильно соединить провода в наушниках? Для ответа мы должны знать, какая схема у нас используется. Для этого, достаточно посмотреть сколько проводов у нас уходят к гарнитуре, и какая гарнитура применяется.

Для обычных наушников, зачастую используется схема с тремя проводами, лишь изредка можно встретить четырехпроводное подключение, а вот если ваша гарнитура кроме наушников имеет еще и микрофон, то практически наверняка у вас используется четырехпроводная схема.

Чиним провод наушников

Чиним провод наушников

  • Прежде чем приступать к ремонту, нам следует определиться с местом повреждения. В большинстве случаев определить его можно визуально, или путем изгибания провода. Если такой метод не принес результатов, тогда следует позванивать цепь при помощи мультиметра. Для этого потребуется делать надрезы на кабеле.
  • Определившись с местом обрыва провода, разрезаем его, и соединяем все провода заново. Цветовая палитра проводов позволит вам не перепутать жилы. Соединение выполняется при помощи скрутки, которую затем для надежности, следует пропаять. Изолирование выполняем при помощи изоленты или термоусадки.
  • Но повреждения могут быть не только в проводе. Достаточно часто обрыв провода происходит в месте его крепления к штекеру. В этом случае вам потребуется купить новый, обрезать старый и выполнить новое подключение.
  • В этом нет нечего сложного. Если у вас обычные наушники, то из трех проводов один является плюсом для правого наушника, другой плюсом для левого наушника, а третий общим минусом. При четырехпроводной схеме для каждого наушника прокладывается отдельный минусовый провод.
Подключение проводов к штекеру наушников

Подключение проводов к штекеру наушников

  • Для подключения к штекеру нам достаточно посадить плюсовые жилы к контактам, как на фото, а нулевую жилу — к расположенному ниже, более широкому контакту. Если у нас две минусовые жилы, то обе их подключаем туда.
Схема подключения наушников

Схема подключения наушников

  • Если обрыв произошел в наушнике, то здесь все еще проще. У вас имеется два провода — один из них плюс, а второй минус. Определить какой из них является каким, можно, либо используя мультиметр, либо прослеживанием. Контакты же самих наушников, обычно имеют соответствующее обозначение.

Соединение акустических проводов

Теперь давайте разберем вопрос, как правильно соединить провода колонок? Акустические провода очень плохо воспринимают скрутку, теряя при этом качество передачи сигнала. Поэтому, для достижения качественного соединения вам придётся весьма постараться.

Акустический кабель

Акустический кабель

  • Чтобы у вас было понимание, почему так важно обеспечить качественное соединение, для начала давайте немного погрузимся в теорию. Дело в том, что согласно правил, общее сопротивление провода не должно превышать 5% от сопротивления всей акустической системы. Для этого провод должен быть достаточно большого сечения, выполнен из меди и иметь минимально необходимую длину.
  • Любое соединение — это не только повышение сопротивления, но и создание помех. Поэтому, в идеальном случае, для замены поврежденного провода лучше приобрести новый, соответствующей длины.
Соединители аудио провода

Соединители аудио провода

  • Если же вы приняли решение соединить акустические провода самостоятельно, то рекомендуем вам придержаться . Прежде всего выполняем соединение типа скрутка. Только используем не обычную скрутку, а соединение типа косичка.
Скрутка косичкой

Скрутка косичкой

  • Затем это соединение следует обжать. Для этого можно использовать обжимные гильзы. Они обязательно должны быть медными.

Использовать винтовые клеммы для соединения не следует. Ведь в процессе закручивания часть жил может обломаться, что приведет к увеличению сопротивления.

Изолирование проводов лучше выполнить при помощи термоусадки, которая обладает одинаковым сопротивлением по всей длине. Использовать изоленту так же возможно, но так как акустические провода монтируют открытым способом, это может быть не очень красиво.

Соединение сетевых проводов

Существует два варианта правильных ответов на вопрос, как правильно соединить провода интернета. Первым, и наиболее верным вариантом является использование специальных соединительных конекторов. Второй вариант — это обычная скрутка.

Рассмотрим оба типа:

  • Начнем с более простого варианта – скрутки. Независимо от количества жил сетевого кабеля, нам достаточно их скрутить по цветам. Для каждой отдельной жилы выполняем изоляцию соединенияа затем все соединение изолируем общей оболочкой. Для этого можно использовать как термоусадку, так и изоленту.
Соединение сетевого кабеля скруткой

Соединение сетевого кабеля скруткой

  • Для уменьшения количества необходимой термоусадки, можно соединение одной пары выполнять на разных уровнях, а затем заизолировать их одной термоусадкой как на картинке.
  • К сожалению, такое соединение не обеспечивает должной надежности, и может привести к сбоям в работе сети. Поэтому более правильным решением, является использование второго варианта.
Джойнер разъема RJ-45

Джойнер разъема RJ-45

  • Для этого нам потребуется два разъема RJ-45 и один джойнер разъема RJ-45. Обрезаем кабель в месте повреждения, и на оба его конца устанавливаем разъемы RJ-45. Затем вставляем их в джойнер, и соединение готово.
Правильное соединение сетевого провода

Правильное соединение сетевого провода

  • Все кажется достаточно простым, но есть одно но. Дело в том, что разъемы RJ-45 следует подключить правильно. Всего существует два типа подключения: прямое и перекрестное. Какое необходимо вам, зависит от целей сетевого подключения и от вашего провайдера.
Прямое и обратное соединение сетевых кабелей

Прямое и обратное соединение сетевых кабелей

  • Вопрос подключения разъемов RJ-45 мы уже не раз рассматривали в наших статьях, поэтому не будем к нему возвращаться вновь. Видео на страницах нашего сайта поможет вам разобраться в этом, значительно лучше любых слов. Мы только акцентируем ваше внимание на том, что подключение должно быть соосным.

Вывод

Очень надеемся, что наша статья помогла вам разобраться,  как правильно соединить провода на колонки, наушники, сетевые и силовые проводники. Как вы можете видеть, в этом нет ничего сложного. Главное следить за соответствием проводов, и соблюдать элементарные правила безопасности. И любой порванный провод не станет для вас проблемой.

Отправить ответ

avatar
  Подписаться
Уведомление о
