Фундамент под печку в бане своими руками — Всё про бани

Обустройство столбчатого основания

Даже небольшая печка из кирпича весит не менее 480 кг, поэтому основание под нее делается солидное.

Размеры фундамента для печки в баню выбираются, исходя из следующего правила: его ширина и длина должны быть больше самой печки на 200 мм – по 100 мм с каждой стороны.Очередность операций:

1. Роется котлован, глубина которого превышает уровень промерзания грунта в конкретной местности.
2. На дне котлована обустраивается песчаная подушка. Ее толщина составляет 150 мм. Уплотнить песок можно, несколько раз пролив его водой с последующим досыпанием до нужной толщины. Последним действием должно быть обильное увлажнение песчаного слоя.
3. Теперь можно уложить на песок камень или битый кирпич. Укладка производится послойно с тщательным трамбованием каждого из них. В конце у вас должен получиться хорошо уплотненный 200-миллиметровый слой кирпичного боя.
4. Приступайте к очередной водной процедуре. Проливать пирог надо до тех пор, пока песок перестанет оседать.
5. На кирпичный бой насыпается 100-миллиметровый слой щебня и хорошо трамбуется.

Подготовив подушку, приступайте к монтажу опалубки. Высота ее должна быть таковой, чтобы будущий монолит возвышался над уровнем земли миллиметров на 150. Для усиления конструкции в опалубку устанавливается арматурный каркас (устройство опалубки для фундамента своими руками). После этого можно заливать бетонную смесь (бетон для фундамента).

После застывания бетона опалубку можно демонтировать, а боковые грани фундамента обработать гидроизоляционным составом (что такое гидроизоляция цоколя фундамента).

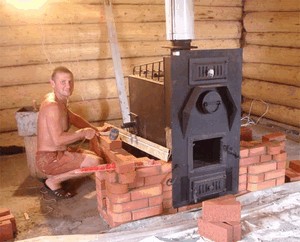

Чугунные печи весят не менее 200 кг, а вместе с камнями и дымоходом общая масса составит примерно 400 кг. Так что вопрос — нужен ли фундамент под печь в баню – чисто риторический: разумеется, нужен.

Фундамент под чугунную печь в баню можно предусмотреть еще на стадии возведения фундамента основного строения. Сооружается он, как и под кирпичную печку.

Другое дело, если мысль о покупке чугунки пришла вам в голову, когда строительство завершено, и даже пол в парной настелен. Как сделать фундамент под печку в бане в этом случае?

Приемлемым выходом в данной ситуации будет монтаж каменки прямо на пол. Для его усиления под балки (лаги) можно поставить дополнительные опоры в виде кирпичных столбиков, винтовых свай и т. д.

Место установки каменки выкладывается кирпичом или выстилается огнеупорным листовым материалом.

Видео о фундаменте под печь в бане.

Свайно плитовой фундамент для печи

Существует и другой способ изготовления фундамента печи для бани. Для этого в земле пробуривают отверстия на глубину промерзания грунта. Затем дно, получившихся «цилиндров» засыпают щебнем на 100-150 мм. и хорошо трамбуют. Готовят раствор, армируют и заливают бетоном. Такие тумбы обычно делают 200-250 мм. в диаметре.

После того, как бетонные столбы (сваи) подсохнут, сверху на них заливается сама плита для печи. Не забудьте оставить торчащие из столбов, «хвосты арматуры». Они отлично скрепят между собой сваи и бетонное основание.

Фундамент печи отдельно от основного фундамента

В последнее время очень хорошо зарекомендовали себя металлические винтовые сваи. Это современный и практичный вид опоры для любой частной постройки. Может применяться практически на любых грунтах, кроме скальных. Металлический винтовой фундамент обладает прекрасной несущей способностью. Это обусловлено тем, что грунт при ввинчивании не разрыхляется, а наоборот, утрамбовывается.

В любом случае, какой бы фундамент под печь Вы не выбрали, он не должен соединяться с опорой здания. Это можно сравнить с независимой подвеской автомобиля: каждое колесо работает по-своему. Здесь, то же самое: зимние и осадочные движения здания не зависят от печи и наоборот. Не забывайте, что фундамент – это основа, которая играет решающую роль в долговечности любой постройки.

Несмотря на то, что железные печи для бани имеют обычно небольшой вес, даже для самой легкой тонкостенной модели желательно иметь отдельный фундамент. Все дело в том, что даже небольшой перекос, порой невидимый глазу, приводит к ускорению износа. И только наличие прочного основания гарантирует его отсутствие, а значит и длительную эксплуатацию печи.

Делать фундамент для железной печи несложно. Необходимо:

1. Выкопать котлован подходящего размера.  Размер фундамента должен быть больше габаритов печи на 10-15 см (больше можно, меншьше — нельзя). Если металлическая печь будет откладываться кирпичным экраном, то отступ считается от наружного края экрана. Глубина фундамента и котлована зависит от типа грунта. На непучнистых грунтах достаточно 50-60 см.
2. На дно засыпают щебень, который тщательно утрамбовывают. Размер этого слоя в утрамбованном виде должен быть не менее 30 см.

   Фундамент для железной печи

3. Утрамбованный щебень проливают жидким цементным раствором.  Примерное соотношение материалов для его изготовления такое: на одну часть цемента берут 4 части песка, количество воды – по состоянию раствора – он должен быть средней густоты.
4. После того как слой высохнет (через сутки-двое), укладывают гидроизоляционный слой. Это может быть рубероид в два слоя или одна из новых битумных гидроизоляций (рулонная или обмазочная).
5. Выставляется опалубка по выбранным размерам фундамента.
6. Заливается слой бетона. На одну часть цемента нужно брать 2,5 части песка, 4 части мелкого гравия или керамзита (с керамзитом получится более теплоизолированное основание). Сначала в сухом виде перемешивают цемент с песком до получения ровного цвета. Затем засыпают гравий или керамзит, снова все перемешивается. Когда все части ровно распределились, разводится водой. Воды обычно уходит чуть меньше по объему, чем цемента. Выложенный раствор тщательно выравниваем, проверяя его горизонтальность при помощи строительного уровня.

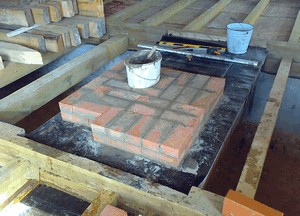

   Фундамент для печи можно обложить кирпичом: так он выглядит привлекательнее

7. Вместо бетонного слоя можно использовать кирпичи. Их кладут на цементно-песчаный раствор.

Опалубку можно снимать через трое суток, а расчетную крепость бетон набирает три-четыре недели. Для нормального вызревания его нужно регулярно смачивать водой: обильно сбрызгивать 2-4 раза в день, в зависимости от температуры. Луж быть не должно, но промокать должен раствор хорошо. Если на улице слишком жарко, накройте основание полиэтиленовой пленкой, так влага не будет испарятся быстро.

Есть вариант увлажнения, который не требует частого сбрызгивания: обкладываете мешковиной или другой какой тканью, насыпаете хороший слой опилок, и его мочите. Этого хватает на сутки.

Бетонное основание дешевле и прочнее, но требует большего количества физических усилий, даже если у вас имеется бетономешалка. К недостаткам бетона нужно добавить сложность его демонтажа.

Если верхняя часть основания отлита от бетона, то внешне она имеет непривлекательный вид. Можно снаружи фундамент обложить кирпичом, но это если позволяют условия: кирпич имеет все-таки приличные размеры. Для остальных случаев подходит облицовка толстой керамической плиткой (именно толстой). Керамогранит при высоких температурах скорее всего потрескается. Возможно, подойдет натуральный отделочный камень.

Плитку укладывают на специальный жаростойкий клей (есть такие). Затирку тоже подбирают соответствующую — стойкую к высоким температурам. Можно обойтись и без затирки: аккуратно расшить швы клеем. Если сделать все тщательно, вид получается нормальный. Затирка только сначала выглядит хорошо. Потом, когда добавится зола и сажа, ее замучаетесь оттирать.

Вес такой печи обычно очень большой (в сыром виде до 8 тонн и до 4 тонн в сухом), потому и основание должно быть солидным. Чтобы примерно рассчитать вес, можно вес одного кирпича умножить на его количество и добавить 40% на вес раствора (у глиняного раствора вес очень большой). Есть и еще одна особенность: фундамент для кирпичной печи нельзя располагать вблизи стен, он должен отстоять от основных конструкций не менее чем на 0,5 метра.

Размеры

Размеры фундамента под кирпичную печь должны быть больше ее габаритов не меньше, чем на 10-15 см. Но это — при низком расположении грунтовых вод. Тогда для большей устойчивости основание можно заглублять настолько, насколько требует вес или степень пучения грунтов.  Например, на супесчаных почвах для кирпичной  печи средних размеров достаточно фундамент заглубить на 80 см.

Если подпочвенные воды близко, придется заглублять его по-минимуму. Чтобы в этом случае добиться нормальной устойчивости, делают фундамент намного больше в длину и ширину.

Фундамент на сваях

Тяжелую кирпичную печь на непучнистых грунтах  можно поставить на железобетонную плиту толщиной 15 см (плита должна быть монолитная, т.е. без пустот).

Для повышения устойчивости такого основания желательно сделать сваи. Их можно изготовить из асбестоцементных труб, усиленных арматурой и заполненных бетоном. В качестве опалубки (вместо труб) можно использовать листы рубероида, толя и т.п. которые  сворачивают в трубку. Их также армируют, затем заливают бетоном, делают подсыпку. Изготовление свай один в один повторяет технологию устройства свайного фундамента.

Один из вариантов – использование металлических винтовых свай.  За счет наличия специальных лопастей они вкручиваются в грунт, что ускоряет процесс. Их недостаток – цена и большое количество некачественных изделий. Достоинства: быстрота установки и уплотнение грунта, которое происходит при вкручивании таких свай. Если грунт позволяет, вкрутить их можно и самостоятельно, иначе (на жестких и скальных почвах) необходима работа специальной машины.

Глубина залегания свай – на 30-50 см ниже глубины промерзания грунта (на дно ямы, вырытой под сваю, насыпают щебень, его трамбуют, а затем приступают уже к изготовлению сваи). Через 10 дней после изготовления на сваи укладывают монолитную железобетонную плиту.  Поверх нее настилается гидроизоляционный слой (рубероид в два слоя, горячая пропитка битумным составом и т.п.)

Зачем нужно делать фундамент под печь

Любой процесс и компонент в сфере строительства играет очень важную роль. Несоблюдение технологии в очень недалеком будущем обязательно приведет к разрушению строения.

Отсутствие фундамента вскоре отразится на надежности и безопасности. Поэтому, если вы планируете пользоваться печью долго, то сооружение надежного основания является неотъемлемой частью строительства.

Важным условием есть независимость основания под печь-каменку от основного фундамента. В этом случае вес всего здания не будет влиять на стойкость этого компонента. В противном случае вес печки и вес всего строения будет оказывать на него огромное давление, что может спровоцировать деформацию и разрушения.

Например, вес печи сооруженной из кирпича в среднем будет составлять 500 – 700 кг, что является внушительным показателем. А если к нему добавить вес всего здания, то можно только представить, каким разрушениям основание подвергнется уже через пару месяцев.

Если же этого компонента нет вообще, то использовать баню за назначением может не получиться совсем.

Тип почвы

Подъем печи, вызванный промерзанием грунта, образование трещин, деформация – далеко не полный перечень проблем, которые могут возникнуть из-за неправильного проектирования главного элемента – фундамента под банную печь. В частности, это касается отопительных устройств, изготовленных из любого вида камня и кирпича.

Одним из важнейших факторов, которые необходимо учитывать при проектировании, является тип почвы. Различают следующие виды:

1. Осадочный грунт. Образуется на месте водоемов, позволяет обустраивать любой фундамент под банную печь. Исключение составляет лессовая почва, при перенасыщении влагой превращающаяся в киселеподобную массу, или пористая глина, набухающая при впитывании жидкости и расширяющаяся при минусовой температуре. В подобных условиях котлован для основания печи оборудуется ниже уровня промерзания грунта. Его дно устилается подошвой из щебня и метровым слоем песка. При этом кладка печи производится с использованием бутового камня.
2. Материковый грунт, образовавшийся после разращения горных пород. Как правило, его структура богата гравием и песком. Этот тип почвы оптимален для обустройства фундамента, поскольку он не подвергается перепадам температур.
3. Насыпной грунт имеет неоднородную структуру. Представляет собой смесь органических и неорганических материалов. В его состав обычно входят глина, песок, шлак и щебень. Используется для выравнивания естественного ландшафта и приведения его в соответствии с нормами обустройства фундамента. Имеет высокопористую структуру, поэтому требует тщательной утрамбовки. Насыпной слой, пролежавший более 2-3 лет, – замечательная основа для закладки фундамента печи.
4. Вечная мерзлота – тип грунта, который встречается на Дальнем Востоке и в Сибири. Основание печи, установленное на подобной почве, – это не только опора, предотвращающая вспучивание промерзшего грунта, но и своеобразная термоизоляция между ним и отопительным устройством.

Подготовительные работы

Перед началом работ нужно определить характеристики грунта: прочность, глубину промерзания, пучинистость и др. От этого будет зависеть глубина постройки конструкции.

В песчаном или сухом грунте он должен погружаться примерно 80 см. В пучинистой почве бетонировать обязательно нужно на глубине, большей глубины промерзания, которая может достигать 120 – 150 см. Если планируется строить кирпичную каменку, то этим правилом пренебрегать ни в коем случае нельзя.

Далее нужно выкопать котлован. Его размеры должны с каждой стороны быть больше, чем сам фундамент. Это необходимо для того, чтобы после заливки бетона и демонтажа опалубки пустоты между бетоном и стенками котлована засыпать песком или гравием.

В будущем данное заполнение смягчит воздействие подвижных слоев грунта на стенки конструкции.

Проектирование и основные этапы

После возведения основных конструкций бани можно приступать к этапу строительства фундамента для печи-каменки. Впрочем, его  можно делать и одновременно с основным фундаментом под строение. Во многих случаях это даже удобней и целесообразней.

Главное правило, которым надо руководствоваться при строительстве фундамента каменки, это то, что его надо делать независимым от основного фундамента. Тогда вес всего строения не будет влиять на стойкость фундамента под банную печь.

P = 1350 x V, где

• 1350 – вес одного куб. метра кладки, кг;
• V – общий объем кладки, м³.

Подсчитав вес всей каменки, можно легко рассчитать и необходимые параметры несущего основания.

Не надо лишний раз говорить, что все работы должны быть выполнены аккуратно и правильно. Только тогда будет стопроцентная гарантия, что баня прослужит долго и надежно, доставляя истинное удовольствие от ее посещения.

Вернуться в содержание

Внешний контур основания бани соединяется при помощи опорных конструкций для перегородок в единую систему.

Такой подход обеспечивает равномерную осадку и бани, и отопительного котла. Закладка фундамента для теплотехнического оборудования производится происходит в следующем порядке:

1. площадка выравнивается и размечается вместе с остальными опорными конструкциями бани;
2. для фундамента выкапывается котлован;
3. дно его выравнивается с отсыпкой песчано-щебневой подушки нужной толщины;
4. собирается и устанавливается опалубка;
5. выполняются работы по гидроизоляции и армированию фундамента печи.

Расчет сечения опорной конструкции или толщины плиты основания производится исходя из следующих данных:

1. веса печи, который в свою очередь зависит от основного строительного материала и размеров оборудования;
2. массы дополнительных конструкций дымоходов, емкостей для подогрева воды и тому подобное;
3. состава грунтов, глубины их промерзания и залегания почвенных вод.

Далее рассмотрим подробные инструкции и расчеты под каждый из видов печей.

Приведенные рекомендации позволят сформировать основание для металлической печи, обладающей небольшим весом или легкой кирпичной конструкции. Данный тип фундамента является самостоятельным основанием, которое не имеет связи с основой бани. Планируя расположение, обеспечьте между ними гарантированный зазор порядка 10 см.

Производя работы, выполняйте их согласно приведенной последовательности:

• выполните разметку контура приямка, обеспечив превышение его размеров не менее 10 см по сравнению с габаритами устройства;
• извлеките землю внутри размещенного контура на глубину 0,6 метра для непучинистых почв и до 1 метра для грунтов, склонных к пучению;
• заполните котлован щебнем, обеспечивая толщину слоя 30 см, тщательно уплотните;
• подготовьте песчано-цементную смесь на основе цемента М200, придерживаясь соотношения 4:1. Добавляйте воду до жидкой консистенции раствора;
• произведите заливку раствора на щебень, обеспечьте возможность схватиться на протяжении трех суток;

Изготовив фундамент для печки самостоятельно, вы сэкономите внушительную сумму, которую пришлось бы платить мастеру за работу

• выполните гидроизоляцию подушки из цемента, используя разогретый битум или рубероид;
• подготовьте деревянную опалубку, соответствующую размеру приямка, зафиксируйте ее;
• подготовьте бетонный раствор, используя цемент, песок и мелкую фракцию гравия в пропорции 1:2,5:4. Для повышения тепловой изоляции основания возможно использование керамзита вместо гравия;
• заполните приямок бетоном, спланируйте поверхность массива;
• обеспечьте возможность затвердеть бетону на протяжении четырех недель. Периодически смачивайте поверхность для предотвращения растрескивания.

• Разметьте площадку, подготовьте котлован, глубина которого должна располагаться ниже уровня промерзания почвы (примерно 0,8 м). Обеспечьте размеры приямка на 10 см шире габаритов печи.
• Заполните дно приямка песком, обеспечив толщину слоя 15 сантиметров, увлажните водой, утрамбуйте.
• Засыпьте на песчаную подушку камни, битые кирпичи слоем 20 см, уплотните.
• Покройте слой кирпича и камня песком, заливайте водой до полного оседания песчаной массы.
• Сформируйте слой щебня толщиной 10 сантиметров на предварительно выполненной песчаной подсыпке, утрамбуйте.

  Наличие фундамента под печь в бане является обязательным

• Установите на основу из щебня опалубку, обеспечив расстояние от щитов до краев приямка 10 см.
• Поместите внутрь арматурный каркас, предварительно скрепленный вязальной проволокой.
• Заполните полость раствором бетона, уплотните массив, удалите воздух, находящийся в массиве.
• Обеспечьте возможность твердения бетона на протяжении 3 недель.
• Демонтируйте опалубку.
• Обработайте боковые поверхности основания жидким гудроном.
• Засыпьте крупным песком или мелкой фракцией гравия пространство вокруг основания.

Если вы решили установить в бане металлическую печку какого-то известного изготовителя, сделанную из легкой листовой стали, то фундамент строить все равно придется, даже если вес печи не превышает 150 кг.

В этом случае строительство выполняется так:

• Выкапывается яма глубиной 50 см. На его дно равномерно засыпается щебень и утрамбовывается. Толщина слоя щебня должна составлять 25 – 30 см.
• Далее подготавливается раствор жидкой консистенции. Для этого необходимо взять цемент и песок в соотношении 1:4, залить водой и перемешать. Щебень заливается раствором и оставляется на сутки. Примерно столько времени ему потребуется для застывания.
• На уже сухую поверхность укладывается несколько слоев рубероида, который будет выполнять функцию гидроизоляции.
• Далее идет подготовка раствора и заливка верхнего слоя бетона. Для этого берут цемент, песок и мелкий гравий в пропорциях 1:2,5:4. Все это перемешивают с водой и заливают в котлован. Толщина этого слоя должна составлять примерно 25 см.
• С помощью деревянного бруса поверхность выравнивают, чтобы был полностью горизонтальным. Для контроля можно использовать строительный уровень.
• По истечению 5 – 6 дней можно начинать выкладывать кирпичное основание. Оно должно быть выше уровня чистого пола примерно на 10 – 15 см. Для кладки используется обожженный красный кирпич. Основание можно выполнить и с бетона, но тогда придется сооружать опалубку из досок.
• На готовое основание можно устанавливать металлическую печку.

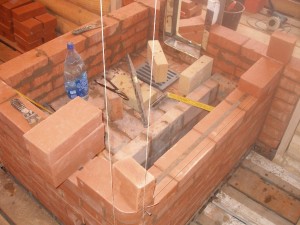

Для печки из кирпича, которую планируется установить в бане, основание сооружается по более серьезной технологии, ведь вес такой конструкции намного больше, чем предыдущей, в связи с чем, и фундамент под нее нужен более мощный и стойкий.

В этом случае учитывается и глубина промерзания почвы, что не делалось в предыдущем варианте. А если этот момент упустить и построить фундамент на меньшей глубине, чем необходимо, то через небольшой отрезок времени он начнет деформироваться, трескаться, отклонится от вертикальной оси.

Основание под кирпичную печку для бани сооружается в таком порядке:

• Первым делом определяется глубина промерзания грунта. От этого зависит, какой глубины будет котлован, который выкапывается ниже ее уровня. Его размеры должны быть больше на 10 – 15 см с каждой стороны, чем размеры будущего основания. Например, если планируется заливать фундамент, размеры которого составляют 100 на 60 см, то яма будет 120-130 см на 80-90 см. Этот запас позволит без затруднений установить опалубку и усилить основание гравием или песком, что послужит дополнительной защитой от подвижек грунта.
• Когда котлован готов, в него засыпается песок, который будет исполнять роль подушки для фундамента. Песчаная подушка, для уплотнения, несколько раз поливается водой, при необходимости досыпаются новые порции песка. На выходе слой должен иметь толщину 15 – 20 см.
• После того, как вода уйдет, выкладывается слой камней или битого кирпича. Его необходимо утрамбовать и засыпать песком. Для того чтобы песок максимально заполнил пустоты между камнями или кусками кирпича, его поливают водой в несколько заходов. Когда песок перестанет уходить, можно прекращать полив и приступать к следующему шагу. Примерная толщина слоя камней должна быть 25 – 30 см.
• Далее в яму засыпается и утрамбовывается слой щебня.
• Теперь можно сооружать опалубку. Для этого используется доска толщиной 4 см. Пространство внутри опалубки, и размеры будущего фундамента должны соответствовать друг другу. Чтобы выставить опалубку ровно используется строительный уровень. Конструкция надежно закрепляется, а внутри нее устанавливается металлический каркас. Расстояние между досками и каркасом должно быть примерно 5 см.
• Далее идет заливка бетоном пространства внутри опалубки. По ходу добавления раствора нужно использовать деревянный брус для утрамбовки. Пространство заполняется полностью, чтобы слой находился на уровне верхних граней опалубки. Выполняется стяжка и удаление лишнего раствора. Сооружение оставляют на несколько дней для застывания. Поверхность залитого бетона должна находиться на нулевом уровне бани (уровень чистого пола). На это необходимо обратить внимание при сооружении опалубки.
• После высыхания бетона можно снимать опалубку. Также необходимо расплавить гудрон и обрабатывать ним все поверхности бетона. Это надо сделать несколько раз. Пространство между стенками ямы и бетоном необходимо засыпать песком или гравием. Далее сооружение накрывается пленкой, и работа приостанавливается.
• Через неделю можно начинать кладку банной печи.

Фундамент на сваях

Многие друзья и знакомые часто спрашивают: нужен ли фундамент под металлическую печь. Скажу однозначно из своей практики – нет. Хотя многие спорят, ссылаясь на информацию в интернете. Что ж, пожалуйста, хотите – делайте. Но из своего опыта (пошёл третий десяток лет) скажу: я никогда не буду «греть голову» по поводу фундамента для металлической печи.

Схема фундамента для печи

Для неё достаточно сделать хорошее основание пола. Вес в 200-300 килограммов – это не так много. Хорошие балки под полом с уверенностью справятся с такой локальной нагрузкой. Обычно я укладываю вместо прожилин для пола металлический швеллер высотой 14-16 см. Две «палки» швеллера, уложенные под печь на ребро, создают надёжную опору. Согнуть и деформировать такие балки практически не возможно.

Внутрь швеллера укладывается соответствующий брус, и саморезами под углом к этому брусу, закрепляется деревянный пол. Только не следует доски класть на «голый металл». Лучше всего подстелить на него два слоя рубероида. Это избавит дерево от подгнивания.

Непосредственно под печь, на швеллер, можно уложить лист металла, а уже на него поставить «сердце парной». То есть под печкой деревянный пол укладывать не стоит, так как его со временем всё равно придётся менять и «железная каменка» в данном случае этому не помешает. Не стоит забывать и про пожарную безопасность. Если возле печи пол деревянный, обязательно на него стелется лист металла, чтобы случайно выпавшие угли не натворили «чудес».

Думаю, моя мысль понятна. Если у Вас небольшая металлическая печка, то «не парьтесь» по поводу отдельного основания для неё. Хорошие балки под полом и всё. Другое дело, если печь большая и тяжёлая (бывают модели и по 200 кг столько же весят камни), а тем более кирпичная. Тут уже без основательного фундамента не обойтись.

Хотя, у меня в доме, который был построен ещё в 95-ом году, кирпичная печь стоит на полу. Несущие балки которого сделаны из рельсов. Печка большая, пятиоборотка, с духовкой и водяным баком. Дымоход также сделан из кирпича, высотой 7,5 метров. Вес у всей конструкции – приличный. До сих пор на штукатурке нет трещин и нет трещин в проходном потолочном проёме. Они обычно образуются там из-за разного зимнего движения фундаментов дома и печи.

Все соседи страдают именно этой проблемой (печка трескается и «отходит от потолка»). Посмотрев на эти «заморочки» и проанализировав их, приходишь к выводу: сплошные ошибки в устройстве обоих фундаментов (дома и печи). Тем более в наших Сибирских условиях, да ещё на болотистых почвах. Не следует их совершать, чтобы потом решать созданные собой же проблемы.

1. Котлован требуется вырыть на 70 см ниже линии промерзания почвы в зимний период. Для исключения влияния подвижек грунта на основание под кирпичную печь котлован с двух сторон делается примерно на 10 см шире.
2. Дно полученной ямы устилается слоем песка толщиной 15 см. Затем он заливается водой. После того как жидкость впитается, необходимо досыпать осадочную горную породу до нужного уровня. Процедура повторяется 2-3 раза, затем на полученную основу укладывается и утрамбовывается 20-сантиметровый слой щебня либо битого кирпича. После этого вновь заливается вода и засыпается песок. Такие манипуляции повторяются до тех пор, пока горная порода не перестанет оседать.
3. Сверху на песчаную подушку засыпается слой щебня толщиной 10 см. После его утрамбовки внутри котлована делается опалубка. При этом пустующим остается пространство в 10 см между стенками углубления и деревянной формой.
4. Внутренняя часть опалубки укрепляется армированным каркасом.

Бутобетонный фундамент

Подобный тип основания возводится по следующей схеме:

1. Оборудуется котлован, размеры которого превышают габариты фундамента печи.
2. Дно устилается тщательно утрамбованным каменным или кирпичным щебнем.
3. В соответствии с размерами фундамента под печь устанавливается деревянная опалубка, стенки которой обмазываются битумом или гидроизолируются рубероидом.
4. Непосредственно в котлован укладываются крупные куски породы. Щели и пустоты между ними заполняются щебнем.
5. Каменный слой заливается цементным раствором так, чтобы после выравнивания и устранения всех перекосов до уровня пола оставалось еще около 6 см.
6. До полного высыхания (чаще всего это занимает около 10 дней) основание для печи из кирпича накрывается полиэтиленовой пленкой.

Плитный фундамент

Представляет собой железобетонную плиту, расположенную под всей поверхностью отопительного агрегата. Благодаря невысокой стоимости и низким трудозатратам на возведение подобная конструкция получила широкое распространение в частном секторе.

Повышенная жесткость армированной монолитной плиты позволяет ей не бояться всяческих смещений почвы: они просто-напросто движутся вместе.

При возведении подобного вида фундамента под банную печь необходимо учитывать, что в основании агрегат будет связан как минимум с напольным покрытием. Следовательно, любые передвижения крайне нежелательны.

Обустройство железобетонного плитного фундамента является целесообразным, если почва не подвержена повышенному пучению, но одновременно с этим обладает слабой несущей способностью, например, при близком расположении к поверхности грунтовых вод либо значительном весе печки.

Исходя из глубины промерзания почвы, плита основания может устанавливаться на свайные или столбчатые опоры.

Необходимо отметить, что, независимо от типа строительной несущей конструкции под банную печь, она должна возводиться автономно от основного фундамента сооружения, поскольку последний способен оказывать некоторое осадочное воздействие.

Советы и рекомендации

Довольно часто при строительстве основания под печь используются железобетонные плиты толщиной 15 – 20 см. Плита может монтироваться на свайные или столбчатые опоры.

Такой вариант фундамента рекомендуют сооружать на участках с глинистым грунтом и поверхностными грунтовыми водами.

Если вы планируете соорудить тяжелую кирпичную печь, то нужно строить отдельный фундамент. Стенки этих двух сооружений не должны находиться ближе, чем на расстоянии в 5 см.

Размеры фундамента должны превышать размеры самой печи на 5 см по всему периметру.

Особое внимание необходимо уделить определению глубины промерзания почвы. Для этого рекомендуется воспользоваться услугами специалистов, так как самостоятельно это сделать довольно непросто.

Определяться с видом печи, которая будет установлена нужно на этапе проектирования. От того, какую печь вы планируете установить в бане, будет зависеть и тип основания под нее.

В любом случае, какую бы печь вы не выбрали, если строительство фундамента под нее будет выполнено правильно с соблюдением всех правил, баня будет доставлять только удовольствие.

• Возможен еще один вариант устройства фундамента. В этом случае несущим основанием служит готовая железобетонная плита, толщиной 150-200 мм. Она устанавливается на столбчатые или свайные опоры в зависимости от глубины промерзания грунта.
• Фундамент для тяжелой кирпичной печи свыше 700 кг надо делать отдельно от основного основания бани. Минимальное расстояние от их стенок не должно быть  меньше 50 мм и засыпаться крупнозернистым песком.
• Как правило, размеры опорного основания должны быть на 5 см больше габаритов каменки.
• Важный вопрос – это точное определение глубины сезонного промерзания грунта. Зачастую неподготовленным людям это трудно сделать. Поэтому, лучше обратиться к специалистам – они дадут Вам полную информацию по этому вопросу.
• Уже на стадии проектирования или вначале строительства бани стоит задуматься и решить вопросы, связанные с печкой для парной. Будет она электрическая или на дровах, зависит и конструкция фундамента под печь в Вашей бане.

Винтовые сваи

Отлично показали себя в процессе эксплуатации «ввинчиваемые» в землю благодаря нанесенной на них резьбе винтовые сваи. Их главное преимущество перед аналогичными конструкциями – значительная экономия средств при проведении земляных работ. Простота установки позволяет приступить к монтажу прямо внутри бани без необходимости выравнивания площадки.

Возведение фундамента под печь на сваях дает высокую сопротивляемость нагрузкам на сжатие. Его отменная несущая способность обеспечена спецификой монтажа. Ввинчивая сваю, мы не разрыхляем грунт как во время копания, а, наоборот, уплотняем его.

Заключение

Фундамент для печи выступает своеобразной преградой для всех типов повреждений, служит буфером, берущим на себя нагрузки. Помимо этого, он оберегает основание печи от пагубного воздействия влажности и сырости.

При возведении столь важной части бани любая ошибка способна вылиться в большую проблему. И дело даже не в качестве материалов и желании рачительных владельцев сэкономить, а в технической сложности выполнения и устранения недочетов. Ведь печь, возведенную внутри строения, придется разбирать до основания и, возможно, полностью демонтировать.

При сооружении фундамента банной печи не гонитесь за дешевизной материалов. Качество основания напрямую влияет на срок службы самого отопительного агрегата. Помните, что скупой платит дважды.

инструкция для металлической и кирпичной конструкции

Еще с давних времен печка была незаменимым атрибутом в каждом доме или бане. Она использовалась для приготовления пищи, была источником тепла в холодное время года. А о предназначении печки, расположенной в бане, не стоит и говорить.

Строили печи раньше прямо на полу и о фундаменте под нее никто даже и не задумывался. В наше время печь, построенную таким образом невозможно даже представить.

Появление различных материалов, усовершенствование технологии строительства сделали фундамент обязательным компонентом при установке печи. От его наличия зависит качество, надежность, долговечность строения, а самое главное – безопасность.

Содержание статьи

Зачем нужно делать фундамент под печь

Любой процесс и компонент в сфере строительства играет очень важную роль. Несоблюдение технологии в очень недалеком будущем обязательно приведет к разрушению строения.

Отсутствие фундамента вскоре отразится на надежности и безопасности. Поэтому, если вы планируете пользоваться печью долго, то сооружение надежного основания является неотъемлемой частью строительства.

Важным условием есть независимость основания под печь-каменку от основного фундамента. В этом случае вес всего здания не будет влиять на стойкость этого компонента. В противном случае вес печки и вес всего строения будет оказывать на него огромное давление, что может спровоцировать деформацию и разрушения.

Например, вес печи сооруженной из кирпича в среднем будет составлять 500 – 700 кг, что является внушительным показателем. А если к нему добавить вес всего здания, то можно только представить, каким разрушениям основание подвергнется уже через пару месяцев.

Если же этого компонента нет вообще, то использовать баню за назначением может не получиться совсем.

Подготовительные работы

Перед началом работ нужно определить характеристики грунта: прочность, глубину промерзания, пучинистость и др. От этого будет зависеть глубина постройки конструкции.

В песчаном или сухом грунте он должен погружаться примерно 80 см. В пучинистой почве бетонировать обязательно нужно на глубине, большей глубины промерзания, которая может достигать 120 – 150 см. Если планируется строить кирпичную каменку, то этим правилом пренебрегать ни в коем случае нельзя.

Далее нужно выкопать котлован. Его размеры должны с каждой стороны быть больше, чем сам фундамент. Это необходимо для того, чтобы после заливки бетона и демонтажа опалубки пустоты между бетоном и стенками котлована засыпать песком или гравием.

В будущем данное заполнение смягчит воздействие подвижных слоев грунта на стенки конструкции.

Проектирование и основные этапы

Внешний контур основания бани соединяется при помощи опорных конструкций для перегородок в единую систему.

Такой подход обеспечивает равномерную осадку и бани, и отопительного котла. Закладка фундамента для теплотехнического оборудования производится происходит в следующем порядке:

1. площадка выравнивается и размечается вместе с остальными опорными конструкциями бани;
2. для фундамента выкапывается котлован;
3. дно его выравнивается с отсыпкой песчано-щебневой подушки нужной толщины;
4. собирается и устанавливается опалубка;
5. выполняются работы по гидроизоляции и армированию фундамента печи.

Расчет сечения опорной конструкции или толщины плиты основания производится исходя из следующих данных:

1. веса печи, который в свою очередь зависит от основного строительного материала и размеров оборудования;
2. массы дополнительных конструкций дымоходов, емкостей для подогрева воды и тому подобное;
3. состава грунтов, глубины их промерзания и залегания почвенных вод.

Далее рассмотрим подробные инструкции и расчеты под каждый из видов печей.

Постройка под металлическую печь

Если вы решили установить в бане металлическую печку какого-то известного изготовителя, сделанную из легкой листовой стали, то фундамент строить все равно придется, даже если вес печи не превышает 150 кг.

В этом случае строительство выполняется так:

• Выкапывается яма глубиной 50 см. На его дно равномерно засыпается щебень и утрамбовывается. Толщина слоя щебня должна составлять 25 – 30 см.
• Далее подготавливается раствор жидкой консистенции. Для этого необходимо взять цемент и песок в соотношении 1:4, залить водой и перемешать. Щебень заливается раствором и оставляется на сутки. Примерно столько времени ему потребуется для застывания.
• На уже сухую поверхность укладывается несколько слоев рубероида, который будет выполнять функцию гидроизоляции.
• Далее идет подготовка раствора и заливка верхнего слоя бетона. Для этого берут цемент, песок и мелкий гравий в пропорциях 1:2,5:4. Все это перемешивают с водой и заливают в котлован. Толщина этого слоя должна составлять примерно 25 см.
• С помощью деревянного бруса поверхность выравнивают, чтобы был полностью горизонтальным. Для контроля можно использовать строительный уровень.
• По истечению 5 – 6 дней можно начинать выкладывать кирпичное основание. Оно должно быть выше уровня чистого пола примерно на 10 – 15 см. Для кладки используется обожженный красный кирпич. Основание можно выполнить и с бетона, но тогда придется сооружать опалубку из досок.
• На готовое основание можно устанавливать металлическую печку.

Постройка под печь из кирпича

Для печки из кирпича, которую планируется установить в бане, основание сооружается по более серьезной технологии, ведь вес такой конструкции намного больше, чем предыдущей, в связи с чем, и фундамент под нее нужен более мощный и стойкий.

В этом случае учитывается и глубина промерзания почвы, что не делалось в предыдущем варианте. А если этот момент упустить и построить фундамент на меньшей глубине, чем необходимо, то через небольшой отрезок времени он начнет деформироваться, трескаться, отклонится от вертикальной оси.

Основание под кирпичную печку для бани сооружается в таком порядке:

• Первым делом определяется глубина промерзания грунта. От этого зависит, какой глубины будет котлован, который выкапывается ниже ее уровня. Его размеры должны быть больше на 10 – 15 см с каждой стороны, чем размеры будущего основания. Например, если планируется заливать фундамент, размеры которого составляют 100 на 60 см, то яма будет 120-130 см на 80-90 см. Этот запас позволит без затруднений установить опалубку и усилить основание гравием или песком, что послужит дополнительной защитой от подвижек грунта.
• Когда котлован готов, в него засыпается песок, который будет исполнять роль подушки для фундамента. Песчаная подушка, для уплотнения, несколько раз поливается водой, при необходимости досыпаются новые порции песка. На выходе слой должен иметь толщину 15 – 20 см.
• После того, как вода уйдет, выкладывается слой камней или битого кирпича. Его необходимо утрамбовать и засыпать песком. Для того чтобы песок максимально заполнил пустоты между камнями или кусками кирпича, его поливают водой в несколько заходов. Когда песок перестанет уходить, можно прекращать полив и приступать к следующему шагу. Примерная толщина слоя камней должна быть 25 – 30 см.
• Далее в яму засыпается и утрамбовывается слой щебня.
• Теперь можно сооружать опалубку. Для этого используется доска толщиной 4 см. Пространство внутри опалубки, и размеры будущего фундамента должны соответствовать друг другу. Чтобы выставить опалубку ровно используется строительный уровень. Конструкция надежно закрепляется, а внутри нее устанавливается металлический каркас. Расстояние между досками и каркасом должно быть примерно 5 см.
• Далее идет заливка бетоном пространства внутри опалубки. По ходу добавления раствора нужно использовать деревянный брус для утрамбовки. Пространство заполняется полностью, чтобы слой находился на уровне верхних граней опалубки. Выполняется стяжка и удаление лишнего раствора. Сооружение оставляют на несколько дней для застывания. Поверхность залитого бетона должна находиться на нулевом уровне бани (уровень чистого пола). На это необходимо обратить внимание при сооружении опалубки.
• После высыхания бетона можно снимать опалубку. Также необходимо расплавить гудрон и обрабатывать ним все поверхности бетона. Это надо сделать несколько раз. Пространство между стенками ямы и бетоном необходимо засыпать песком или гравием. Далее сооружение накрывается пленкой, и работа приостанавливается.
• Через неделю можно начинать кладку банной печи.

Полезные советы

Довольно часто при строительстве основания под печь используются железобетонные плиты толщиной 15 – 20 см. Плита может монтироваться на свайные или столбчатые опоры.

Такой вариант фундамента рекомендуют сооружать на участках с глинистым грунтом и поверхностными грунтовыми водами.

Если вы планируете соорудить тяжелую кирпичную печь, то нужно строить отдельный фундамент. Стенки этих двух сооружений не должны находиться ближе, чем на расстоянии в 5 см.

Размеры фундамента должны превышать размеры самой печи на 5 см по всему периметру.

Особое внимание необходимо уделить определению глубины промерзания почвы. Для этого рекомендуется воспользоваться услугами специалистов, так как самостоятельно это сделать довольно непросто.

Определяться с видом печи, которая будет установлена нужно на этапе проектирования. От того, какую печь вы планируете установить в бане, будет зависеть и тип основания под нее.

В любом случае, какую бы печь вы не выбрали, если строительство фундамента под нее будет выполнено правильно с соблюдением всех правил, баня будет доставлять только удовольствие.

Фундамент под печь в бане: как правильно сделать самому

Фундамент под банную печь выбирается на основании того, какой её тип будет использоваться. То есть вопрос о возведении несущей конструкции следует ставить еще до начала возведения самой бани.

В зависимости от выбранной конструкции печи и ее веса выбирается и тип фундамента. При соблюдении технологии и выполнении точных расчетов основание предотвратит возможные перекосы или деформации, обеспечит надежность и долговременное использование отопления.

Итак, как сделать фундамент для печи в баню самостоятельно?

Фундамент под кирпичную печь

В настоящее время отечественный рынок предлагает большое разнообразие готовых чугунных и стальных изделий для бань и саун. Но в России остается традиционным кирпичный вариант. Он хорошо прогревается и долго сохраняет тепло.

При заливке фундамента под кирпичную печь важно помнить, что между основанием здания и печным каркасом должно оставаться некоторое расстояние. Оно засыпается песком или щебнем.

После определения ширины и длины конструкции рассчитываются параметры будущего основания.

Кирпичные печи – самые тяжелые. Вес 1 кубического метра кладки составляет около 1300 – 1350 кг, включая раствор и швы. Эта цифра позволяет подсчитать массу и определиться, нужна ли дополнительная основа.

Небольшие печки весом до 750 кг не требуют устройства отдельного фундамента. Подставкой служит накрытый листом железа асбест. Этот «пирог» укладывается на глиняный раствор. На конструкцию такого размера уходит около 200 кирпичей. При стандартном весе одного блока в 3,5 кг нетрудно посчитать вес будущей конструкции.

Кирпичные изделия весом более 750 кг считаются тяжелыми и требуют детальных расчетов и прочной основы.

Учтите, что фундамент под печь в бане своими руками закладывается на уровне промерзания грунта в конкретной местности, так как этот показатель отличается в разных регионах.

Этапы обустройства

Итак, приведем следующую пошаговую инструкцию.

1. Проводится подготовка котлована и засыпка его подушкой из песка и щебня. Получившийся слой утрамбовывают, заполняют битым кирпичом или крупными камнями. Далее нужно залить фундамент под печку раствором.
2. Выполняется кирпичная кладка из полнотелых блоков с соблюдением уровня и перевязкой швов. При этом внешние ряды укладываются «под лопатку», а внутренние – «забуткой». Поверхность выравнивается до идеально горизонтального состояния с помощью цементного раствора.
3. Для обеспечения гидроизоляции выполняют настил из двойного слоя рубероида.
4. Заключительный этап – укладывание нескольких рядов кирпича до уровня пола.

Теперь нужно подождать, пока кладка высохнет, и можно приступать к возведению самой обогревательной конструкции.

Как правильно забетонировать

Это самый простой и быстрый способ сделать надежное основание под кирпич. Если почва достаточно прочная, на дно котлована укладывается арматура. Затем до уровня грунта заливается раствор бетона. Кирпичная кладка выполняется в несколько рядов, до высоты 10 см ниже пола.

Поверхность выравнивается цементным раствором и накрывается слоем из рубероида. На основание горизонтально укладываются обработанные гидроизоляционным составом доски, сверху производится кладка кирпичом по размерам конструкции. Внутрь засыпают битые куски или шлак.

Если грунт влажный, то для фундамента под печь берется кирпич-железняк. В этом случае нижняя часть заливается бутовым или обычным бетоном, а верхняя выполняется кладкой. В раствор добавляется 1 часть известкового теста, в то время как в сухих грунтах применяется глиняно-цементная смесь.

Фундамент под железную печь в баню

Изделия из металла обычно легче, чем кирпичные. Вес некоторых конструкций не превышает 150 кг. Нужен ли фундамент под печь в таком случае?

Хозяева нередко решают обойтись без дополнительного основания. Тем не менее, для придания прочности всей конструкции закладывать фундамент для металлической печи в бане необходимо. При его устройстве нужно отступить несколько сантиметров от основы здания и засыпать пробел щебнем.

Этапы обустройства

1. Подготавливается котлован соответствующих размеров, засыпается щебнем.
2. Полученный слой утрамбовывается до 30 см высоты, заливается цементным раствором и оставляется для отвердевания.
3. По истечении суток сверху кладутся несколько листов рубероида, которые снова покрываются раствором. С помощью уровня проверяется соблюдение горизонтали.
4. Затем укладывается несколько рядов из обожженного кирпича или бетонных блоков до поверхности пола.

Какой грунт подходит для строительства

При возведении бани следует соблюдать общие требования к устройству фундамента под печку. При их нарушении отопительная конструкция может покрыться трещинами, разрушиться. Чаще всего деформации возникают из-за промерзания земли, поэтому глубина основания должна быть ниже этого уровня.

Самая подходящая почва под фундамент для печки – гравийно-песчаная. Она меньше подвержена влиянию мороза. Работы на такой земле проводить легче всего.

При наличии осадочных или наносных грунтов можно выбирать любые типы оснований. Однако на глинистой почве нужно рыть более глубокий котлован, ведь она расширяется и набухает при замерзании.

Использование насыпного грунта из гравия в качестве фундамента возможно после трех лет выстаивания. Для более нового слоя понадобится много щебня и хорошая утрамбовка.

Как сделать фундамент для печки в баню: Фото и видео

Печи в русских банях используются уже не один десяток лет. Причем ставить печку стоит не на пол, а на специальный фундамент. Для этого половые балки опускают и заливку производят в специально вырезанную часть или на этапе строительства. Причем фундамент для печки бани используют не только как надежное основание способное, предотвратить разрушение и растрескивания, например, кирпичной конструкции, но и как система противопожарной безопасности. О том как сделать фундамент для печки в баню самостоятельно, какие конструкции используют для парной поговорим ниже.

Виды фундаментов под банную печь, габариты и функциональность

Так как теплогенераторов для бань много (о видах мы уже рассказывали тут), то основание подбирают под каждый конкретный вид.

Так, под металлическую нужна облегченная конструкция, для кирпичной напротив, массивная. Каждый вид имеет свои тонкости сборки и особенности конструкции.

Бывает фундамент из красного кирпича или бетонный. Второй вариант более дорогостоящий, но по прочности он выше. Из кирпича дешевле и проще демонтировать если понадобиться, но прочность у него меньше. Какой вариант лучше решать только хозяину.

Базовая конструкция, правила сборки

Классическое основание для печки собирают из бутового камня с цементной основой либо монолитный из бетона. В любом случае размер основания должен превышать на 100–150 мм ширину печи. Высоту выбирают в зависимости от основания бани, так для ленточного она должна быть одинаковой.

На подготовленную поверхность необходимо уложить гидроизоляцию, подойдет рубероид и толь 2–3 слоя. Сверху укладывают плотно красный кирпич, по сухому, и монтируют железные уголки с выпуском. Они нужны для создания в дальнейшем противопожарной защиты.

Лучше когда заливку осуществляют вместе с основной платформой, так усадка будет происходить равномерно. Не стоит пристраивать основание на уже имеющийся фундамент, так при усадке печь может деформировать.

Если размер бани небольшой, то печной фундамент будет находиться близко от основного, делать связку между ними не стоит, но просыпать песочной подушкой на 0,5 м стоит.

Как определить габариты основания

Выбирать габариты основания печи стоит отталкиваясь от нескольких факторов:

Вес печи, причем если это кирпичная конструкция, то в сыром и сухом состоянии. Так, сразу после монтажа, кирпичный теплогенератор имеет вес почти 8 тонн, при высыхании от 4-4,5 тонн.

Глубина залегания воды и вид почвы

Будет печка с кирпичной трубой или железной. Труба дает дополнительную нагрузку. Если труба для дымоотвода коренная, то под нее рекомендуется залить фундамент отдельной конструкцией, так можно избежать неровности усадки основания под печкой.

Определяем глубину залегания фундамента

Прежде чем залить основу под будущую банную печь, необходимо рассчитать его глубину. Необходимо знать геодезию местности где происходит строительство бани: прочность и пучинистось почвы, на сколько глубоко происходит замерзание почвы в зимнее время, на какую глубину заложена основная конструкция бани, где расположены грунтовые воды и насколько они поднимаются в весеннее время, сколько будет весить печка и т. д. Важно даже учитывать закончено строительство бани или только идет..

Так для почвы песчаного типа укладывают на глубину 80 см, пучинистая — ниже уровня промерзания, но не меньше 1,5 м. Когда тип почвы определен, рассчитывается вес печи. Для железной это сделать просто достаточно посмотреть цифру в технических характеристиках. Кирпичную высчитывают в зависимости от размеров и кладки.
Монтаж фундамента под железную печку

Легкая конструкция железной печи тоже нуждается в прочном и ровном основании. Если установить печку под небольшим углом, который даже не видно на глаз, работать она будет неправильно, а срок эксплуатации сократится. Монтировать, как мы уже говорили, нужно в зависимости от веса конструкции. Для примера рассмотрим под среднюю печь бани, весом 150 кг.

Основные этапы работ

Первоначально выкапывают котлован по всему периметру будущего фундамента.

Дно засыпается подушкой из песка в 10–15 см. Песок тщательно трамбуют, предварительно пролив водой. Затем засыпают подушку из щебня в 40–50 см. Ее тоже следует хорошо утрамбовать, так чтобы в итоге получилось 30–35 см.

Выполняют опалубку из брусков и досок. Сверху на щебень заливают раствор жидкого цемента: 4 ч. песка, 1 ч. цемента, 5 ч. воды. Конструкция должна постоять около 1-2 суток и просохнуть. В итоге получится готовая подошва под фундамент печи.

Далее, укладывают гидроизоляционный материал, подойдет рубероид из двух слоев. Для этого расстилают материал внахлест на 10–15 см. Сверху на гидроизоляцию заливают бетонную подушку. Бетон можно приобрести готовый или замесить своими руками: 4 ч гравия (лучше брать мелкую фракцию), 2,5 ч. чистого песка, 1ч. водостойкого цемента и вода на глаз. Вместо гравия и песка можно взять готовую смесь ПГС, ее нужно 6 ч. Верхний уровень выравнивают при помощи уровня и бруска. Застывать готовая конструкция должна постепенно, для этого ее укрывают полиэтиленом и увлажняют в течение 2–3 суток, затем открывают и дают просохнуть окончательно.

Монтаж основания под кирпичную печку

Если печка планируется из кирпича, то основание под нее необходимо делать массивнее и прочнее. Это обусловлено большим весом печи и на фундамент будет действовать сразу две силы: давление от почвы снизу и верхнее давление от теплогенератора.

Основные этапы работы

Первым этапом роется траншея, размер которой должен быть ниже уровня промерзания почвы и шириной на 10 см шире будущего фундамента (со всех сторон). Так подвижность почвы будет меньше сказываться на фундаменте.

Насыпается песочная подушка 30 см, в несколько этапов: первоначально 15 см и поливают водой, дают постоять, чтобы вода сошла. После этого засыпают еще 15 см песка и опять проливается водой.

Когда вода сошла, засыпается гравий или красный кирпич, предварительно размельчить. Слой необходим не менее 20 см. Полученные слои трамбуют и опять засыпают песком, поливают водой. Камень с песком может повторяться, пока при заливке песок не перестанет уходить.
Следующим этапом делается подушка из щебня мелкой фракции в 10 см. Все опять трамбуют и монтируют опалубку из бруса и досок. Расстояние между опалубкой и краями траншеи должно составлять 10 см. В опалубку помещают армированный каркас из арматуры связанной проволокой. Можно использовать старые металлические трубы.

Заливается бетонная подушка, так чтобы ее верхняя часть была ниже основания почвы на 15 см. Бетон берут готовый, либо, делается как для фундамента под железную печь.

Дают застыть фундаменту 2–4 суток и снимают доски опалубки. Стенки полученного основания нужно промазать битумной мастикой или гудроном в 2-а слоя, предварительно растопив его.

Полученное расстояние между фундаментом и траншеей засыпается песком смешанным с крупным камнем или щебнем и тщательно трамбуется. Основание застилается асбестовой бумагой в 2-а слоя и выкладывается красный кирпич.

Подробнее конструкцию можно рассмотреть на видео:

Фундамент из свайных опор и железобетонной плиты

Самым простым, но дорогостоящим способом укладки фундамента для печки бани является железобетонная плита толщиной 150-200 мм. Этот вариант подходит для любого типа печей и грунта.

Монтировать свайную плиту нужно на предварительно залитые столбики или сваи. Сваи используют если глубина промерзания почвы менее 1,5 м, в остальных случаях подходят столбики. Для их монтажа роют несколько небольших ям и засыпается песчаная подушка 15–20 см, проливается и трамбуется. Затем засыпается гравий и делается опалубка. Вставляется армированная основа и заливается бетоном из влагостойкого цемента. После застывания демонтируется опалубка и вокруг столбики засыпается крупным песком. Сверху вырезается под размер рубероид и расстилают в 2-а слоя. Потом выкладываются столбики из красного кирпича в 2-а ряда. Высота зависимости от основного фундамента бани. Сверху на столбики укладывается железобетонная плита. Фундамент готов.

Какую конструкцию фундамента для бани вы бы не выбрали, нужно помнить, что связей с основным фундаментом у нее быть не должно. Только так печку не перекосит и она прослужит долгое время.

Как правильно заливать фундамент под печь. Всё о печах. Vip-Ochag.ru

Печное основание — как построить фундамент для печки

1. Содержимое:
2. Когда без фундамента не обойтись
3. Какой фундамент понадобится
4. И еще немного о фундаменте

Когда без фундамента не обойтись?

Потратив немного времени и исследовав этот вопрос можно найти информацию о том, что необходимо построить фундамент для любой печи, чей вес превышает 750 кг. На практике становится очевидным, что бетонное основание является необходимым, если вес оборудования превышает 150 кг. И хотя эта норма является рекомендуемой, владельцы домов, в которых упустили залить фундамент под печное оборудование, настоятельно рекомендуют его сделать, чтобы избежать проблем, с которыми они столкнулись.

1. Большой вес изделия. Один огнеупорный кирпич весит чуть более 2 кг. Достаточно легко высчитать общий вес печки, достаточно умножить количество потраченных кирпичей на вес одной единицы. Масса традиционной русской печи с лежанкой может превышать тонну. Без надежного основания через время такая громоздкая конструкция однозначно начнет проседать.
2. Деревянные полы. Дерево постоянно расширяется и сужается. Владельцы частных домов наверняка сталкиваются с проблемой, чем законопатить швы в досках полов, которые появляются практически каждый год и являются как раз следствием этого свойства. Строительство фундамента под печь в таком случае является обязательным. Если устанавливается стальное или чугунное печное оборудование, имеющее небольшой вес можно просто простелить металлическую прослойку.

Основание для отопительной печи можно не делать, если масса оборудования является незначительной. Следует дополнительно учитывать вес дымохода. Так для обустройства системы дымоотведения с использованием керамики потребуется залить для него бетонную опору.

Какой фундамент понадобится?

• Цемент М-400.
• Песок.
• Щебень.

1. подготовка фундаментной подушки под печь Толщина. Плита должна быть не менее 25 см. Чтобы увеличить прочность необходимо не просто уложить арматуру, а связать ее вместе специальной вязальной проволокой.
2. Ширина. Строгий рекомендаций относительно этого не существует, но основной принцип следующий: под печь надо фундамент который бы выступал во все стороны на 10-15 см. Со стороны топки можно увеличить это расстояние до 30 см.
3. Привязка к зданию. Согласно техническим условиям делать ее не рекомендовано. Дело в том, что печь постоянно нагреваясь и остывая, будет согласно законам физики постоянно находиться в движении. Соединив фундамент с несущей стеной здания можно получить дополнительные проблемы с целостностью кирпичной кладки здания.

Если бетонная подушка для тяжелых печей является обязательной, то установка легкого чугунного или стального оборудования может осуществляться и без него. В таком случае необходимо позаботиться о пожарной безопасности здания. Некоторые хозяева с этой целью решают все-таки залить бетонное основание толщиной около 10 см и облагородить его с помощью плитки перед монтажом печи.

И еще немного о фундаменте

1. печной фундамент в углу Ленточный фундамент. Может потребоваться для классической русской печи, вес которой может достигать тонны и более, особенно если выбрана конструкция, где основная нагрузка распределяется на стены оборудования. В таком случае для печи нужен фундамент ленточного или комбинированного типа.
2. Фундамент из кирпичной кладки. Необходимость в таком основании возникает, если сроки монтажа печки необходимо ускорить. Такой фундамент категорически не подходит для русской печи, так как большой вес чаще всего попросту продавит и разорвёт такое основание.
3. Бетонная армированная подушка. Если толщина такого основания больше 20 см, вероятность продавливания практически сведена к нулю.
4. Комбинированный тип. Совмещает в себе ленточный фундамент и бетонную подушку. Низ заливается также как в основание дома. После застывания верх соединяется бетонной подушкой. Под русскую печь нужен фундамент комбинированного типа, особенно если учесть, что нагрузка в такой конструкции распределяется не только на стены.

От качества компонентов используемых для изготовления основания печного оборудования зависит его прочность. Для фундамента печки лучше марка бетона М–250. Пропорции этого раствора лучше всего подходят для этих целей.

Необходимо также выдерживать время застывания бетона, он достигает максимальной прочности после 30-40 дневного периода после заливки. Приступать к дальнейшим работам лучше после того как основание набрало максимальную прочность.

Типы грунта

В условиях российского климата зимы сопровождаются морозами, итогом которых является промерзание почвы на значительную глубину. Поэтому при строительстве фундаментов в нашей полосе рекомендуется закладывать фундамент как минимум на ту глубину, на которую промерзает грунт в конкретной местности

Важно при этом учитывать и тип самой почвы

Все грунты, встречаемые в России, можно разделить на четыре вида:

1. Осадочные и наносные грунты
   Они образовываются в местах, где в прошлом находились моря, озера и реки. Плотность такой почвы достаточна для того, чтобы возвести на ней любой фундамент под банную печь. В качестве исключения – пористая глина и грунты лёссовые. Пористая глина, впитывая в себя влагу, способна существенно набухать и ещё больше расширяться при замерзании. Лёссовые же грунты при насыщении влагой вовсе теряют прочность, превращаясь в жижу. Обустраивая фундамент в условиях пористой глины необходимо вырывать котлован ниже глубины промерзания почвы. В качестве основания для него утрамбовывают каменный щебень и устраиваются песчаную подушку на 50-100 сантиметров. Саму кладку лучше всего выполнять из бутового камня или с его использованием.
2. Материковые грунтыМатериковые грунты представляют собой гравийно-песчаную почву, образованную в результате разрушения горных пород по естественным причинам. Они по праву считаются одним из самых удачных видов грунта для возведения фундамента, так как в наименьшей мере подвержены влиянию погодных условий.
3. Грунты насыпныеНасыпные грунты образовываются на местах строительных площадок, а также на площадках, где ранее стояло какое-либо здание. Пески, перемешанные с гравием или щебнем, и слежавшиеся в течение хотя бы трёх лет, могут без специальной подготовки послужить отличным основанием для фундамента. Если насыпному слою меньше трёх лет, а избавиться от него не представляется возможным, можно утрамбовать его вместе со слоем щебня.
4. Вечная мерзлотаЗначительная часть территории России покрыта именно вечной мерзлотой. Фундамент под печь в бане на такой почве должен не только служить надежной опорой и защищать от морозного пучения, но и выступать в качестве теплоизоляции между поверхностью земли и самой печью.

Устройство фундамента печи-каменки

Если принято решение строить в бане классическую массивную печь-каменку из кирпича, то фундамент необходимо проектировать так, чтобы между планируемой печью и стенами строения оставалось пространство в 40-50 сантиметров. Размеры его нужно делать на 5-6 сантиметров больше печи, на него устанавливаемой.

Поскольку вес печи имеет решающее значение в выборе типа фундамента, имеет смысл посчитать общую массу кирпичей, идущих на постройку. Подсчет несложно осуществить, взяв за стандартный вес красного кирпича цифру в 3,5-3,6 кг. Печи-каменки редко получаются легче 1200 килограммов, поэтому требуют столь массивного основания, с которым может сравниться лишь фундамент под русскую печь.

Между предполагаемым полом бани и площадкой печного фундамента необходимо оставлять 15-20 сантиметров, то есть расстояние для 2-3 рядов кирпичной кладки. После закладки фундамента, его поверхность следует покрыть цементной стяжкой (слоем цементного раствора) толщиной в пару сантиметров и выровнять её по уровню для обеспечения полностью горизонтальной поверхности. Первый ряд кирпичного основания печи выкладывать нужно поверх гидроизоляции, надежно защищающей кирпич от сырости. Влага действует на этот материал разрушающе. Помимо этого, сырой нижний ряд кирпичей может создавать в помещении бани сырость и, как следствие, плесень и грибок.

Как сделать фундамент под печь в бане

А его параметры зависят от веса самой печи.

Фундамент под кирпичную печь

Даже небольшая печка из кирпича весит не менее 480 кг, поэтому основание под нее делается солидное.

Размеры фундамента для печки в баню выбираются, исходя из следующего правила: его ширина и длина должны быть больше самой печки на 200 мм – по 100 мм с каждой стороны. Очередность операций:

1. Роется котлован, глубина которого превышает уровень промерзания грунта в конкретной местности.
2. На дне котлована обустраивается песчаная подушка. Ее толщина составляет 150 мм. Уплотнить песок можно, несколько раз пролив его водой с последующим досыпанием до нужной толщины. Последним действием должно быть обильное увлажнение песчаного слоя.
3. Теперь можно уложить на песок камень или битый кирпич. Укладка производится послойно с тщательным трамбованием каждого из них. В конце у вас должен получиться хорошо уплотненный 200-миллиметровый слой кирпичного боя.
4. Приступайте к очередной водной процедуре. Проливать пирог надо до тех пор, пока песок перестанет оседать.
5. На кирпичный бой насыпается 100-миллиметровый слой щебня и хорошо трамбуется.

Подготовив подушку, приступайте к монтажу опалубки. Высота ее должна быть таковой, чтобы будущий монолит возвышался над уровнем земли миллиметров на 150. Для усиления конструкции в опалубку устанавливается арматурный каркас (устройство опалубки для фундамента своими руками ). После этого можно заливать бетонную смесь (бетон для фундамента ).

После застывания бетона опалубку можно демонтировать, а боковые грани фундамента обработать гидроизоляционным составом (что такое гидроизоляция цоколя фундамента ).

Если вы делаете фундамент под печь в бане своими руками, и рядом нет опытного мастера, запомните одно из главных правил: кладку печи можно начинать только после набора монолитом прочности, соответствующей его марке (как сделать расчет бетона на фундамент ).

Фундамент под стальную печь

Производители стальных печей-каменок обычно в сопроводительной документации оговаривают требования к подготовке основания под изделие.

В целом же сооружение фундамента под железную печь в баню выполняется следующим образом:

1. Роется котлован глубиной полметра. Размеры фундамента под печь в бане выбираются в соответствии с габаритами каменки с небольшим запасом по периметру.
2. На глубину 250 мм котлован засыпается щебнем, утрамбовывается и проливается жидким цементным раствором, смешанным с песком (на одну часть цемента надо взять 4 части песка). Раствора надо налить столько, чтобы верхний слой щебня был им полностью покрыт (состав бетона для фундамента, пропорции в ведрах и килограммах ).
3. Через сутки, перед тем как залить фундамент под печь в бане, по поверхности стяжки устраивается гидроизоляция – например, посредством укладки рубероида в два слоя.
4. Прямо на гидроизоляционный слой заливается бетонная масса (марки М200 в данном случае вполне достаточно).

Через неделю бетон схватится, и можно будет приступать к сооружению подиума. Он служит для поднятия каменки над уровнем чистого пола миллиметров на 100.

В качестве исходного материала подойдет обожженный кирпич. Подиум можно выполнить как единое целое с фундаментом, но в этом случае придется возиться с опалубкой.

Требования к основанию под чугунную печь

Чугунные печи весят не менее 200 кг, а вместе с камнями и дымоходом общая масса составит примерно 400 кг. Так что вопрос #8212; нужен ли фундамент под печь в баню – чисто риторический: разумеется, нужен.

Фундамент под чугунную печь в баню можно предусмотреть еще на стадии возведения фундамента основного строения. Сооружается он, как и под кирпичную печку.

Другое дело, если мысль о покупке чугунки пришла вам в голову, когда строительство завершено, и даже пол в парной настелен. Как сделать фундамент под печку в бане в этом случае?

Приемлемым выходом в данной ситуации будет монтаж каменки прямо на пол. Для его усиления под балки (лаги) можно поставить дополнительные опоры в виде кирпичных столбиков, винтовых свай и т. д.

Место установки каменки выкладывается кирпичом или выстилается огнеупорным листовым материалом.

Видео о фундаменте под печь в бане.

Классификация фундаментных конструкций

В основу классификации печных фундаментов положены различные признаки: материал основания, конструкция и глубина закладки. В таблице далее представлено разделение оснований по различным критериям на отдельные разновидности.

• если масса печи превышает две тонны;
• когда приходится вести строительные работы на грунте из пористой глины либо лессовом.

Монолитная железобетонная плита

Во втором случае, если возводить опору ленточного или плитного типа, не связанную с основной конструкцией, потребуется заглублять ее ниже отметки промерзания почвы. При этом глубина в среднем составляет около 1 м. Такая необходимость вызвана тем, что лесс становится жижей под действием воды, а намоченная пористая глина при замерзании сильно расширяется.

Мелкозаглубленные основания используют для возведения конструкций до 2 т весом. Их часто связывают с помощью анкеров со всей опорой под строение. На устойчивых, твердых, непучинистых грунтах такие фундаменты применять лучше всего. При этом максимальная глубина заложения составляет до 0,7 м.

Ленточная основа является популярным, распространенным вариантом опорной конструкции. Ее делаю незаглубленной или заглубленной в зависимости от геологических условий на участке.

Фундамент-плиту заливают полностью под всей печью. Если грунт подвижный, то оптимальным вариантом является создание железобетонной монолитной опорной конструкции. Такая основа будет двигаться вместе с почвой. На устойчивых грунтах подойдет сборная (из отдельных плит) разновидность плитного основания.

Столбчатое основание получило распространение на суглинистых, глинистых почвах и некоторых других их типах. Поверх опор обязательно делают ленточный или плитный ростверк.

Использование свайного фундамента для постройки баньки имеет целый ряд преимуществ:

• минимальную степень усадки;
• хорошие несущие показатели;
• стойкость к сжимающим воздействиям;
• практическое отсутствие земляных работ;
• высокую скорость монтажа.

Сваи могут прослужить более 50 лет. При установке необходимо следить за вертикальным уровнем, чтобы избежать перекосов опор.

Среди материалов популярностью пользуется бетон, которым заливают каркас из арматуры. Такой вариант характеризуется высокой прочностью и отличными несущими способностями. Он предназначен под тяжелые конструкции.

Кирпичи укладывают только под относительно легкие печки небольших размеров. Устройство фундамента из данного материала происходит быстрее и характеризуется меньшими затратами труда, чем при заливке бетона.

Выбор вида фундамента бани

Ленточный или столбчатый?

Выбор вида фундамента зависит от нескольких факторов:

— от вида грунта на участке;

— от материала для строительства бани.

Вид грунта на участке для строительства бани

Проверить структуру грунта на месте строительства бани очень просто:

если вы строили на своем участке дом самостоятельно, сами закладывали фундамент, то структура грунта вам уже известна.

Но, зачастую бывает так, что грунт может иметь различную структуру на одном земельном участке, так, что лучше всего лишний раз перепроверить, это не требует никаких материальных затрат:

необходимо выкопать яму в грунте, на месте где намечено строительство бани;

яма может быть различной глубины, это зависит от уровня залегания грунтовых вод на вашем участке (от 0,5 до 1,5 м).

Выкопав яму, вы можете посмотреть состав грунта:

если грунт на месте строительства бани состоит из садовой земли, лесной земли или разжиженной (болотной) земли, то в этом случае лучше всего возводить монолитный ленточный фундамент на песчаной подушке;

если в состав грунта входят крупнозернистый песок, мелкий гравий, глина или суглинок, то такие грунты считаются удовлетворительного качества и пригодны для устройства как ленточного, так и столбчатого фундамента;

если грунт состоит из уплотненного мелкозернистого песка, кварца или скалистых пород, то такой грунт идеален для устройства фундаментов любого вида.

Строительные материалы для строительства бани

если строительство бани намечено из штучных материалов – кирпич, блоки, то в таком случае необходимо устройство ленточного фундамента;

для строительства бани из бруса или бревен вполне подойдет столбчатый фундамент.

Столбы для столбчатого фундамента

Примечание: для строительства своей бани я выбрал – столбчатый фундамент. Состав грунта на моем участке имеет однородную структуру – крупнозернистый песчаник, поближе глубина залегания грунтовых вод от поверхности грунта более 1 м, а глубина промерзания составляет примерно 60-70 см, не более. Идеальный вариант для устройства столбчатого фундамента с заглублением столбов до 1 м.

Более подробно о столбчатом фундаменте можно прочитать в статье Каркасный дом своими руками. Фундамент для каркасного дома.

Основание под кирпичную конструкцию

Кирпичная печь весит от 1200 кг и выше. Поэтому основа под нее должна быть солидной и желательно заглубленной ниже уровня замерзания грунта.

1. Укладка фундамента в бане под печь в жилом доме или здании проводится по единому алгоритму:

• Выкопать котлован глубиной 1-1,5 м.
• Сформировать уплотнительный слой, состоящий на 10 см из песка и 20 см щебня, смешанного с гравием мелкой фракции. Иногда в качестве «подушки» используется бутовый камень, скол бетона или кирпича. Опору нужно хорошо утрамбовать и залить на нее бетонную подошву толщиной до 5 см.
• После высыхания бетона проводится гидроизоляция при помощи настильных (рубероид, толь) или обмазочных (битумная мастика, жидкая резина) средств.
• Устанавливается опалубка из доски, фанеры или ПСБ-форм, внутрь помещается уже связанная арматурная сетка.
• Заливка бетонного раствора в несколько этапов. Каждый слой пробивается тяпкой или вибратором для удаления пузырьков воздуха. Верх фундаментной плиты выравнивается и накрывается рубероидом для равномерного застывания. Срок полного высыхания – не менее 3 недель.

Общая схема фундамента для печи выглядит так:

Это так называемое плитное или монолитное основание заглубленного типа. Связка с остовом дома или бани необязательна. Оно считается самым трудоемким и затратным, в преимуществах – долговечность и высокая степень прочности и устойчивости к негативным факторам. Примерная стоимость готовой конструкции – около 5000 руб/м2.

Аналогично устраивается ленточный фундамент под барбекю-печь, каменку.

2. Для глинистых почв с поверхностными грунтовыми водами или водонасыщенных песков используется свайно-винтовой вид с армированным ростверком. То есть в одной системе сочетаются металлические сваи и монолитная бетонная плита. Достоинства в быстроте монтажа и дешевизне – примерно 2 100 руб/м2.

3. Как сделать печной фундамент на винтовых сваях? Технология отработана:

• Вырыть котлован глубиной 15-20 см для будущей плиты.
• В углах выкопать приямки 15-20 см, в которые будут завинчиваться опоры.
• Вкрутить сваи при помощи специального рычага, соблюдая вертикаль. Глубина – не менее 1,2 м.
• Подрезать до нужного уровня. Края винта должны совпадать с верхним уровнем будущей плиты.
• Установить опалубку, арматуру и залить бетонный раствор.

Устройство фундамента под железную печь

Металлическая печь не нуждается в солидной основе. Достаточно бетонного ленточного фундамента или более упрощенной конструкции – из кирпича. Некоторые строители рекомендуют бутобетон мелкозаглубленного типа – в котлован на песчано-гравийную основу без опалубки укладывается враспор бутовый камень и заливается бетонным раствором.

Для нетяжелых печей можно сложить фундамент из кирпича своими руками:

1. В котловане глубиной до 70 см насыпается подготовительный слой из щебня, песка или гравия толщиной до 30 см.

2. Заливается бетонная подошва размером до 5 см.

3. Настилается гидроизоляция и устанавливается опалубка высотой 20-30 см с армированием.

4. Заливается бетонный раствор на всю глубину опалубки, верхний слой разравнивается и проверяется нивелиром.

5. После застывания красным полнотелым кирпичом выкладывается вся площадь фундамента до уровня чистового пола. Верхняя часть гидроизолируется.

И напоследок – не совершайте типичные для непрофессионалов ошибки расположения фундамента в доме. Печь должна быть установлена у внутренней, а не наружной капитальной стены поближе к входу в помещение. Необходимый отступ – не менее 15 см, что позволит прогреть максимальное количество комнат и обеспечит свободный доступ для осмотра, загрузки дров и прочистки. Соответственно рассчитывается и фундаментная часть.

Устройство фундамента под печь в бане

На сегодняшний день существует два основных вида печей для бани: металлические и кирпичные. Так же существуют газовые, дровяные и электрические печи, но сейчас не о них!

Устройство фундамента под металлическую и кирпичную печь в бане отличаются, из-за большой разницы в весе печи, а соответственно и нагрузки на фундамент.

Металлическая печь для бани весит примерно 150 кг, а вот кирпичная печь гораздо тяжелее и может превышать отметку в 450 кг (все зависит от габаритов печи). Рассмотрим более подробно, как сделать фундамент под металлическую и кирпичную печь в бане своими руками!

Фундамент под металлическую печь

Фундамент под металлическую печь

Глубина фундамента под металлическую печь должна составлять не менее 50 см, лучше, если эта глубина ниже глубины промерзания почвы.

Для легкости восприятия информации, технологию создания фундамента под металлическую печь в бане разделим на следующие этапы:

1. Сначала вырываем котлован под фундамент, размерами 50 см*ширину и длину печи (к примеру, 50*50*120)
2. Дно котлована тщательно утрамбовываем и отсыпаем 30-сантиметровым слоем щебня.
3. Поверх щебня заливаем приготовленный цементно-песчаный раствор в соотношении 1:4 (толщина слоя должна составлять несколько сантиметров)
4. Ждем, пока раствор полностью застынет, после чего осуществляем гидроизоляцию цементной стяжки с помощью рубероида.
5. Поверх рубероида заливаем бетонный раствор (он и будет выступать фундаментом) в соотношении 1доля цемента: 2,5 доли песка: 4 доли гравия.
6. Пока бетонный раствор еще не застыл, с помощью строительного уровня проверяем его горизонтальность и при необходимости выравниваем.
7. Незабываем, что фундамент находится на 30-40 см ниже чистого пола, поэтому если вы желаете сделать печь на уровне будущего пола, поверх фундамента осуществите кладку огнеупорного кирпича в 3-4 ряда. Кладку нужно осуществлять не по контуру печи, а по всей площади фундамента.

Фундамент под кирпичную печь

Создание фундамента под кирпичную печь в бане своими руками является более трудоемким процессом, т.к. нагрузка на данный фундамент возрастает в 4 и более раза.

Опять-таки разделим весь процесс создания фундамента для печи на этапы:

1. Как и в предыдущем случае, роем котлован, но только на этот раз глубиной минимум 70 см. Ширина и длина котлована должны быть на 20 см больше, чем габариты будущей кирпичной печи.
2. Дно котлована тщательно утрамбовываем и засыпаем 15 см слоем песка, который заливаем водой и уплотняем трамбовкой
3. Поверх 15-сантиметровой подушки из песка засыпаем 20 см бутового материала (битых кирпичей, камня и т.д.). На бутовый слой засыпается немного песка, заливается вода и проводится утрамбовка всего слоя. Песок должен полностью позабивать все пустоты, поэтому его засыпаем до тех пор, пока песчаная подушка не будет оставаться поверх бутового слоя.
4. Сверху на бутовый слой засыпаем 10 см щебня, опять-таки тщательно утрамбовываем его
5. На щебень устанавливается деревянная опалубка. Мы ранее упомянули о том, что габариты котлована нужно делать на 10 см больше с каждой стороны, чем габариты печи для бани. Деревянная опалубка так же должна быть меньше габаритов котлована и полностью соответствовать габаритам печи. Высота деревянной опалубки должна превышать уровень земной поверхности на 15 сантиметров.
6. Внутрь деревянной опалубки укладываем армированный слой из стальных прутьев диаметром 12 мм.
7. Поверх армированного слоя заливаем бетонный раствор на всю высоту опалубки
8. Когда фундамент под кирпичную печь полностью застынет, сбиваем деревянную опалубку.
9. У нас остается по 10 см свободного пространства между стенками фундамента и гранями котлована. Сначала стенки фундамента необходимо обмазать растопленным гудроном (около 2-3 раз), после чего в свободном пространстве рекомендуется создать небольшой дренажный слой из крупнозернистого песка либо мелкого гравия.

Вот, собственно и вся технология возведения фундамента под кирпичную печь в бане своими руками. Как вы видите, сделать фундамент под печь в бане не очень сложно, а главное это значительно сэкономит ваши деньги, т.к. работа профессионала дорогостоящая!

Фундамент под печь в баню

В то же время обращаем ваше внимание на то, что если вы неправильно сделаете фундамент (где то сэкономите), через несколько сезонов фундамент начнет деформироваться, что приведет к растрескиванию и фундамента и печи, а это повлечет за собой высокие затраты на ремонт сооружения!

Facebook

Twitter

Вконтакте

Одноклассники

Фундамент под печь в бане своими руками: схемы + фото

Приступать к любым земельно-строительным работам следует лишь после того, как было принято решение касательно разновидности будущей печи. Ведь некоторые отопительные устройства требуют проведения целого комплекса мероприятий, а также закладки дополнительных элементов фундамента.

Особенности сооружения основания

Ассортимент банных отопительный устройств велик, потому фундамент оборудуется с учетом каждой конкретной разновидности. К примеру, печь, выполненная из кирпича, требует массивной конструкции, а из металла – облегченной. При этом каждый из типов основания обладает характерными особенностями сборки.

Фундамент для печи может быть как кирпичным, так и бетонным. Последний обладает большим запасом прочности, но и стоит, соответственно, дороже. В то же время обустройство фундамента под кирпичную банную печь обойдется значительно дешевле, да и демонтировать его проще, однако в прочности он проигрывает. Какому из описанных вариантов отдать предпочтение, решать владельцу.

Тип почвы

Подъем печи, вызванный промерзанием грунта, образование трещин, деформация – далеко не полный перечень проблем, которые могут возникнуть из-за неправильного проектирования главного элемента – фундамента под банную печь. В частности, это касается отопительных устройств, изготовленных из любого вида камня и кирпича.

Одним из важнейших факторов, которые необходимо учитывать при проектировании, является тип почвы. Различают следующие виды:

1. Осадочный грунт. Образуется на месте водоемов, позволяет обустраивать любой фундамент под банную печь. Исключение составляет лессовая почва, при перенасыщении влагой превращающаяся в киселеподобную массу, или пористая глина, набухающая при впитывании жидкости и расширяющаяся при минусовой температуре. В подобных условиях котлован для основания печи оборудуется ниже уровня промерзания грунта. Его дно устилается подошвой из щебня и метровым слоем песка. При этом кладка печи производится с использованием бутового камня.
2. Материковый грунт, образовавшийся после разращения горных пород. Как правило, его структура богата гравием и песком. Этот тип почвы оптимален для обустройства фундамента, поскольку он не подвергается перепадам температур.
3. Насыпной грунт имеет неоднородную структуру. Представляет собой смесь органических и неорганических материалов. В его состав обычно входят глина, песок, шлак и щебень. Используется для выравнивания естественного ландшафта и приведения его в соответствии с нормами обустройства фундамента. Имеет высокопористую структуру, поэтому требует тщательной утрамбовки. Насыпной слой, пролежавший более 2-3 лет, – замечательная основа для закладки фундамента печи.
4. Вечная мерзлота – тип грунта, который встречается на Дальнем Востоке и в Сибири. Основание печи, установленное на подобной почве, – это не только опора, предотвращающая вспучивание промерзшего грунта, но и своеобразная термоизоляция между ним и отопительным устройством.

Основание для железной печи

Небольшая масса железного агрегата не освобождает от необходимости закладки фундамента. Даже малые сдвиги и перекосы негативно сказываются на общем сроке ее эксплуатации и изнашиваемости. Качественно выполненное основание является залогом длительного пользования.

Процесс обустройства фундамента для железной банной печи не отнимает много времени и сил. Возведение выполняется по приведенному ниже алгоритму:

1. С учетом типа почвы и климатических особенностей местности роется котлован соответствующих размеров и глубины.
2. Дно ямы устилается подошвой из каменного щебня. Ее толщина в утрамбованном состоянии должна быть не менее 30 см.
3. Слой измельченного камня покрывается цементным раствором, на который после высыхания укладывается гидроизоляция.
4. На полученную конструкцию выливается слой бетона, а его поверхность аккуратно разравнивается. При желании этот стройматериал можно заменить кирпичом.

Подобный вариант фундамента под печь в бане прост в исполнении. Он будет радовать вас своей прочностью при сравнительно невысокой себестоимости.

Основание для кирпичной русской печи

Условные размеры кирпичного банного отопительного устройства составляют 1,5х1,25 м (LхB). Закладка фундамента происходит по следующей схеме:

1. Котлован требуется вырыть на 70 см ниже линии промерзания почвы в зимний период. Для исключения влияния подвижек грунта на основание под кирпичную печь котлован с двух сторон делается примерно на 10 см шире.
2. Дно полученной ямы устилается слоем песка толщиной 15 см. Затем он заливается водой. После того как жидкость впитается, необходимо досыпать осадочную горную породу до нужного уровня. Процедура повторяется 2-3 раза, затем на полученную основу укладывается и утрамбовывается 20-сантиметровый слой щебня либо битого кирпича. После этого вновь заливается вода и засыпается песок. Такие манипуляции повторяются до тех пор, пока горная порода не перестанет оседать.
3. Сверху на песчаную подушку засыпается слой щебня толщиной 10 см. После его утрамбовки внутри котлована делается опалубка. При этом пустующим остается пространство в 10 см между стенками углубления и деревянной формой.
4. Внутренняя часть опалубки укрепляется армированным каркасом.

Бутобетонный фундамент

Подобный тип основания возводится по следующей схеме:

1. Оборудуется котлован, размеры которого превышают габариты фундамента печи.
2. Дно устилается тщательно утрамбованным каменным или кирпичным щебнем.
3. В соответствии с размерами фундамента под печь устанавливается деревянная опалубка, стенки которой обмазываются битумом или гидроизолируются рубероидом.
4. Непосредственно в котлован укладываются крупные куски породы. Щели и пустоты между ними заполняются щебнем.
5. Каменный слой заливается цементным раствором так, чтобы после выравнивания и устранения всех перекосов до уровня пола оставалось еще около 6 см.
6. До полного высыхания (чаще всего это занимает около 10 дней) основание для печи из кирпича накрывается полиэтиленовой пленкой.

Плитный фундамент

Представляет собой железобетонную плиту, расположенную под всей поверхностью отопительного агрегата. Благодаря невысокой стоимости и низким трудозатратам на возведение подобная конструкция получила широкое распространение в частном секторе.

Повышенная жесткость армированной монолитной плиты позволяет ей не бояться всяческих смещений почвы: они просто-напросто движутся вместе.

При возведении подобного вида фундамента под банную печь необходимо учитывать, что в основании агрегат будет связан как минимум с напольным покрытием. Следовательно, любые передвижения крайне нежелательны.

Обустройство железобетонного плитного фундамента является целесообразным, если почва не подвержена повышенному пучению, но одновременно с этим обладает слабой несущей способностью, например, при близком расположении к поверхности грунтовых вод либо значительном весе печки.

Исходя из глубины промерзания почвы, плита основания может устанавливаться на свайные или столбчатые опоры.

Необходимо отметить, что, независимо от типа строительной несущей конструкции под банную печь, она должна возводиться автономно от основного фундамента сооружения, поскольку последний способен оказывать некоторое осадочное воздействие.

Обустройство столбчатого основания

При возведении бани на глинистых и суглинистых почвах не избежать дополнительных финансовых затрат. Ведь сооружение недорогих плитных и ленточных фундаментов не уберегает от пучения земли при низких температурах. Подобные подвижки грунта возможны и на некоторых типах песчаных почв. В целях обеспечения безопасности всей конструкции и продления срока ее службы возводится свайный фундамент под банную печь.
Ручным буром на глубину промерзания сверлятся ямы диаметром 20 см, которые наполовину засыпаются щебнем, затем утрамбовываются. Из рубероида сворачиваются своеобразные трубки, выступающие в роли опалубки. Они вставляются в углубление и заливаются до нужного уровня бетоном. Спустя 10 дней, когда стройматериал набирает необходимую прочность, требуется приступить к изготовлению плиты фундамента под печь.

Независимо от выбранного типа основания, по верхнему обрезу необходимо обеспечить тщательную гидроизоляцию. Для этого на фундамент укладывают два слоя рубероида, промазанного битумом.

Подобная конструкция является оптимальной для равномерного распределения веса печи.

Винтовые сваи

Отлично показали себя в процессе эксплуатации «ввинчиваемые» в землю благодаря нанесенной на них резьбе винтовые сваи. Их главное преимущество перед аналогичными конструкциями – значительная экономия средств при проведении земляных работ. Простота установки позволяет приступить к монтажу прямо внутри бани без необходимости выравнивания площадки.

Возведение фундамента под печь на сваях дает высокую сопротивляемость нагрузкам на сжатие. Его отменная несущая способность обеспечена спецификой монтажа. Ввинчивая сваю, мы не разрыхляем грунт как во время копания, а, наоборот, уплотняем его.

Заключение

Фундамент для печи выступает своеобразной преградой для всех типов повреждений, служит буфером, берущим на себя нагрузки. Помимо этого, он оберегает основание печи от пагубного воздействия влажности и сырости.

При возведении столь важной части бани любая ошибка способна вылиться в большую проблему. И дело даже не в качестве материалов и желании рачительных владельцев сэкономить, а в технической сложности выполнения и устранения недочетов. Ведь печь, возведенную внутри строения, придется разбирать до основания и, возможно, полностью демонтировать.

При сооружении фундамента банной печи не гонитесь за дешевизной материалов. Качество основания напрямую влияет на срок службы самого отопительного агрегата. Помните, что скупой платит дважды.

Похожие статьи:
