Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Стандартная и верхняя установки



Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

Правила монтажа дверного доводчика

  1. Вы верно выбрали модель доводчика для веса Вашей двери
  2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
  3. После установки доводчик не будет упираться куда-либо, например, в стену
  4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

  • Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
    От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

  • Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).
  • Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
  • Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
    Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
  • Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.
    Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
    Если вышеперечисленные условия соблюдены, то соедините части рычага.
  • Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

    После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
    — Через полмесяца после установки проверьте затяжку шурупов и винтов
    — Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
    — Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т. к. при параллельной установке эффективность доводчика будет ниже.

Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Установка доводчика на дверь своими руками, фото, видео

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30.

Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Содержание статьи

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери Ширина дверного полотна, мм

Масса дверного полотна, кг
EN1до 750 мм

до 20 кг
EN2
до 850 мм

до 40 кг
EN3до 950 мм

до 60 кг
EN4до 1100 мм

до 80 кг
EN5до 1250 мм

до 100 кг
EN6до 1400 мм

до 120 кг
EN7до 1600 мм

до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей



По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

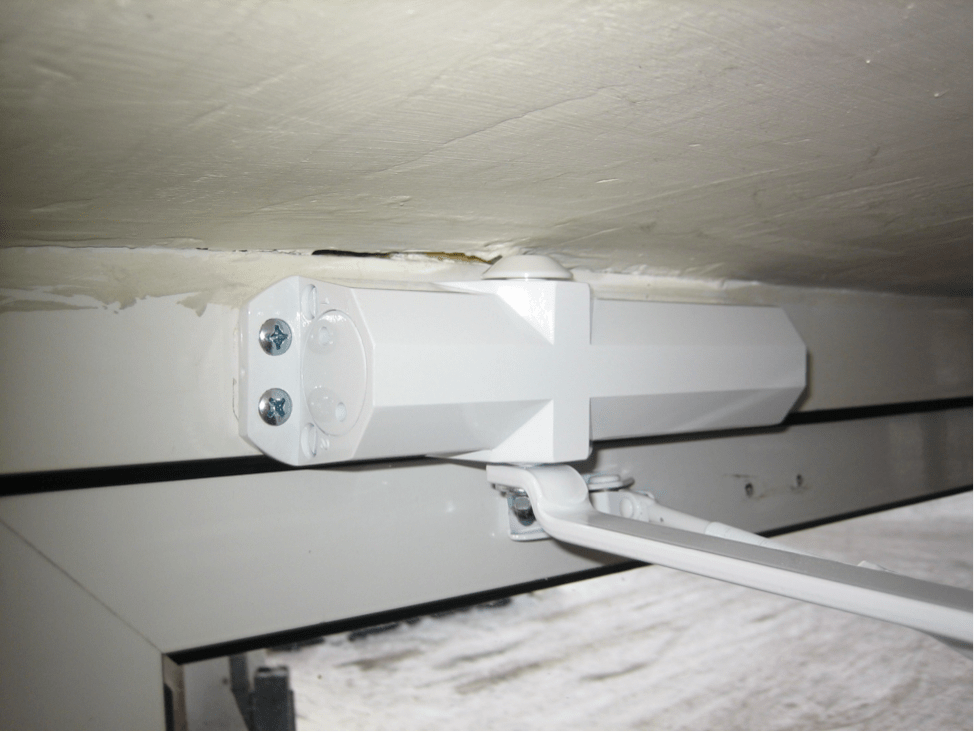

Устанавливаем корпус



Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты



В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Как установить доводчик на дверь: основные этапы и секреты

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Особенности установки скрытых доводчиков

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

Напольный доводчик

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

Первое, на что обращают внимание, — это скорость движения двери:

  • Если полотно слишком медленно открывается, то регулируют пружину доводчика.
  • За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
  • Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

Внимание! В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Видео об установке доводчика на дверь

Установка дверного доводчика | Строительный портал

Дверные доводчики помогают без особых усилий закрыть дверь. Однако, неправильный их монтаж приводит к выходу из строя не только дверной фурнитуры, но и самой двери. О том, как правильно подобрать и установить доводчик для двери рассмотрим далее.

Оглавление:

  1. Дверной доводчик: функциональные особенности и преимущества применения
  2. Дверной доводчик: характеристики и разновидности
  3. Установка дверного доводчика своими руками
  4. Установка дверного доводчика и правила его эксплуатации
  5. Особенности выполнения монтажа дверного доводчика

Дверной доводчик: функциональные особенности и преимущества применения

Использование дверных доводчиков для закрывания двери позволяет обеспечить мягкость и плавность в выполнении данного процесса. Данный элемент дверной фурнитуры получил широкое распространение прежде всего из-за того, что позволяет сохранить дверь в целостности и сохранности на протяжении многих лет ее эксплуатации.

Установка стандартных доводчиков, расположенных сверху позволяет контролировать доступ к жилищу, например в подъездах с использованием домофонной системы. Кроме того, использование доводчиков широко распространено в офисах, школах, больницах, в местах с высокой эксплуатационной нагрузкой на дверь.

Если необходимо установить доводчик на стеклянную дверь поворотного типа, то он монтируется в нижней ее части. Кроме того, недавно были разработаны доводчики скрытой установки, которые устанавливаются внутри дверного полотна и выполняют функцию плавного закрытия двери. Таким образов, внешний вид двери остается неизменным, и доводчик никто не сможет повредить.

Использования доводчиков для двери помогает уберечь тепло в помещении, особенно в холодное время года или летом, при работе кондиционера. Благодаря надежности конструкции современных моделей доводчиков, они обеспечивают надежное закрывание двери и отличаются доступной стоимостью. Однако, неправильно установленный доводчик способен не только в скором времени сломаться, но и приведет к поломке двери. Поэтому, вопросу монтажа дверных доводчиков следует уделить особое внимание.

Принцип действия дверных доводчиков основывается на прикладывании усилий для открывания двери, сжимании специальной пружины, которая в свою очередь, постепенно разжимаясь толкает дверь, закрывая ее.

Главное преимущество монтажа дверных доводчиков — обеспечение плавного закрывания двери. Каждая из моделей дверных доводчиков отличается наличием специальных настроек, с помощью которых регулируется их работа. Наличие специального гидравлического механизма внутри доводчика, позволяет обеспечить выполнение доводчиком, предназначенных ему функций.

Во внутренней части доводчика располагается механизм в виде поршня, находящегося в цилиндре и специальном масле, таким образом, в процессе его движения масло циркулирует по двум отсекам. Некоторые производители доводчиков заменяют масло на жидкость, устойчивую перед морозом.

В процессе изменения скорости движения масла получается отрегулировать скорость, с которой дверь будет автоматически закрываться. Таким образом, благодаря наличию простого механизма работы, стоимость доводчиков достаточно доступная, однако функционирование — остается на должном уровне.

Поэтому, выделим несколько функций дверных доводчиков:

  • способность двухдиапазонной настройки двери, наличие ускорения при ее захлопывании;
  • защита двери от ударов;
  • способность фиксации двери открытой.

Дверной доводчик: характеристики и разновидности

В соотношении с местом расположения дверных доводчиков, они бывают:

1. Верхнего типа — самый популярный и часто устанавливаемый вариант. Рабочая часть доводчика располагается сверху двери. Данный вариант доводчика состоит из специальной системы рычагов, которые в совокупности с пружиной способны закрыть или зафиксировать дверь.

В соотношении с механизмом действия, доводчики бывают:

  • с наличием зубастого привода — в данном устройстве шерстня напрямую связана с рычагом, которые обеспечивают работу всей системы, такие устройства характеризуются наличием зубчатого штифта или зубового поршня; благодаря наличию простой конструкции, доводчики обрели высокую популярность;
  • доводчики с наличием скользящего стержня, в качестве оси у них выступает наличие кулачкового сердцеобразного вала, с помощью которого пружина и два поршня начинают действовать, два механизма — открывающего и закрывающего действия способны наделить доводчик громоздкостью, но в то же время надежностью, данный вариант доводчиков отличается меньшей популярностью, нежели зубчатые, хотя по техническим характеристикам их превосходят.

2. Напольный вариант доводчиков — отличное решения для любой двери. Они функциональны и практичны, кроме того, не портят внешний вид двери. Данный вариант доводчиков встречается в больших гипермаркетах, магазинах, больницах и других местах общественного назначения. По сравнению с верхними доводчиками, данный вид устройств не имеют рычагов, которые двигают дверь, фиксация двери осуществляется на осевом элементе. Таким образом, доводчик данного типа, способен закрыть дверь, общий вес которой составляет более 250 кг.

3. Скрытый тип доводчиков — устанавливаются в двери, которая требует привлекательного внешнего вида. Скрытые доводчики бывают:

  • с наличием скользящих стержней — по принципу работы схожи с верхними доводчиками такого же типа, однако, отличаются меньшими размерами и прячутся в дверной коробке и полотне;
  • доводчики петли — самые миниатюрные приборы, они прячутся в дверных петлях, не нуждаются в врезании доводчика в дверь, а потому очень быстро устанавливаются, отличаются определенными недостатками, а именно, не подходят для массивных дверей, отличаются небольшим рабочим ресурсом, подходят не ко всем дверным полотнам.

Кроме того, доводчики классифицируют по отношению к размеру и весу двери, которые они способны закрыть. То есть, если вес двери составляет до 50 кг, то потребуется более простой доводчик, чем для работы двери весом около 100 кг.

Выделяют семь основных классов доводчиков, каждый из которых способен работать на двери весом: 20, 40, 60, 80, 100, 120, 160 кг. Кроме того, для каждого из классов существует величина полотна, которая является главным ориентиром, при выборе того или иного типа доводчика: 75, 85, 95, 110, 125, 140, 160 см.

Не рекомендуем брать доводчик для сорока килограммовой двери, на дверь весом в 20 кг. Так как, при открывании такой двери нужно будет сильно напрячься.

Установка дверного доводчика своими руками

Монтаж дверных доводчиков достаточно сложная процедура, которая требует внимательного и серьезного подхода к ее проведению. Если опустить ошибки в процессе ее выполнения, то срок эксплуатации доводчика значительно снизится. При неправильном выполнении работ существует риск повреждения дверных навесов, деформации дверного полотна.

Учтите, что монтаж напольного и скрытого доводчика лучше доверить профессионалам, так как эта процедура нуждается в определенных навыках работы с дверью. Чтобы установить напольный доводчик следует рассчитать ось вращения двери и место ее закрывания. Монтаж скрытого доводчика предполагает разметку места его врезания на дверном полотне, монтаж углубления, в котором он будет зафиксирован.

Чтобы установить доводчик на петли, следует в точности до одного градуса определить угол, под которым будет наклоняться дверь. Так как верхние доводчики отличаются самой большей популярностью, предлагаем рассмотреть инструкцию по их установке. Схема установки дверного доводчика верхнего типа, выглядит таким образом:

1. Прежде всего следует определить тип двери, способ ее открывания. Доводчик верхнего типа подходит для любых дверей. Например, для левосторонней двери, открывания которой производится во внутрь помещения, предполагает установку доводчика на дверном полотне.

2. Перед началом монтажных работ, рекомендуем ознакомиться с инструкцией от производителя, как правило, каждый из доводчиков ее имеет.

3. Далее определяется тип открывания двери, схема монтажа доводчика прикладывается к полотну для того, чтобы понять каким образом следует его крепить на поверхности дверей.

4. Уделите особое внимание крепежам, так как на них приходится достаточно большая нагрузка. Каждый раз, в процессе открывания двери, крепеж поддается давлению. Поэтому, при наличии в комплектации к доводчику слабых крепежей, следует их заменить более прочными.

5. Если планируется монтаж доводчиков на пластиковой двери, то рекомендуем воспользоваться винтами, а не саморезами. Кроме того, на конце винта фиксируется гайка и шайба. Таким образом, доводчик будет служить дольше, из-за того, что крепления будет надежным.

6. После выполнения монтажа доводчика, следует процесс регулировки дверного доводчика, который состоит в настройке винтов, чаще всего двух. Один вид способствует настройке скорости, с помощью которой закрывается дверь, а второй — момента, на которой дверь начинает закрываться. Отвертка, которой вкручиваются винты, позволяет отрегулировать данные показатели. При наличии в доводчике функции, позволяющей фиксировать дверь в определенном направлении, данный параметр также следует отрегулировать.

Установка дверного доводчика и правила его эксплуатации

После выполнения монтажа дверных доводчиков, они нуждаются в периодическом уходе, который значительно увеличит срок их службы. При наличии препятствий, которые не позволяют открыть дверь, они сначала удаляются, а затем используется доводчик. Не рекомендуется на протяжении длительного периода времени оставлять дверь, на которой располагается доводчик открытой, так как это способствует выходу из строя пружинного механизма.

Доводчик, устанавливаемый на входной двери, нуждается в периодической регулировке, минимум два раза в 12 месяцев. Так как в зимнее и летнее время года, изменяется вязкость жидкости, в которой находится поршень, поэтому регулировку рекомендуется проводить в осенне-весенний период.

При наличии на поверхности доводчика подтеков масла, не выполнение им предназначенных функций — следует заменить устройство, так как в большинстве случаев, дверной доводчик после поломки не поддается ремонту.

Особенности выполнения монтажа дверного доводчика

Для того, чтобы установить корпус доводчика потребуется наличие:

  • трех пластин монтажного, углового и подвесного типа;
  • фиксационных пластин.

Чтобы монтировать скользящий канал необходимо подготовить:

  • пластину углового типа;
  • пластину монтажного типа.

После покупки стандартного доводчика двери в его составе присутствуют:

  • механизм доводчика;
  • крепежи;
  • рычаги;
  • схема монтажа.

Кроме того, в схеме по установке доводчиков, чаще всего присутствует его эскиз в оригинальном масштабе, таким образом, у человека, выполняющего монтажные работы появляется возможность примерки доводчика на дверь и определить места, по которым нужно просверлить отверстия под крепежи.

Чтобы осуществить монтаж дверных доводчиков для дверей, выполните ряд действий:

1. Выберите оптимальное значение угла, под которым будет открываться дверь. Согласно схеме, воспользуйтесь разметкой, согласно которой будет проделываться четыре или два отверстия под монтаж механизма.

2. Проделайте отверстия под монтаж доводчика. Используя шурупы, зафиксируйте доводчик на двери.

3. Используя крепежный винт, зафиксируйте рычаг на квадратной оси доводчика.

4. Обеспечьте тщательную фиксацию корпуса механизма. Учтите, что расположение гайки, отвечающей за настройки пружинного механизма должна быть противоположным дверным петлям.

5. Рычаг, отвечающий за открывание и закрывание двери следует отрегулировать таким образом, чтобы он был перпендикулярен к дверному коробу и в то же время соединялся с рычагом основного назначения.

6. Закройте поверхность доводчика малым декоративным колпаком. Произведите регулировку параметров доводчика.

Правильно настроенные дверные доводчики служат их владельцам дольше, и в то же время обеспечивают плавное и равномерное закрытие двери. Хотя случаются ситуации, когда в процессе эксплуатации дверного доводчика возникают сложности, требующие его регулировки:

  • если дверь открывается слишком быстро или медленно, то рекомендуется произвести регулировку клапана, отвечающего за открытие двери;

  • второй клапан на доводчике способен увеличить или уменьшить скорость, с которой захлопывается дверь;
  • регулирующие гайки способны корректировать силу с которой натягивается пружина, а соответственно и угол, под которым закрывается дверь;
  • затягивание фиксатора позволяет удержать дверь открытой, чтобы снять фиксацию, следует произвести закрытие двери.

Для регулировки доводчика следует повернуть определенный винты против или за часовой стрелкой.

Совет: Для нормальной работы доводчика не подпирайте дверь любыми тяжелыми предметами, препятствующими их запиранию и не вешайте на них тяжелые предметы.

Как правильно установить доводчик на дверь (металлическую, пластиковую) своими руками

Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?

Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.

Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.

Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.

В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:

  • монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
  • оснащенные системами контроля доступа на объект;
  • противопожарного назначения;
  • используемые в эвакуационных целях.

При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

  • Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
  • Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.

  • Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
  • Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
  • Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.

Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса.

Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.

Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.

Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.

При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.

При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.

Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.

О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/dveri/dovodchiki/ustanovka-na-vhodnuyu-metallicheskuyu/

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик.

В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная.

Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно.

Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери Ширина дверного полотна, мм
Масса дверного полотна, кг
EN1 до 750 мм до 20 кг
EN2 до 850 мм до 40 кг
EN3 до 950 мм до 60 кг
EN4 до 1100 мм до 80 кг
EN5 до 1250 мм до 100 кг
EN6 до 1400 мм до 120 кг
EN7 до 1600 мм до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса.

Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например.

Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
    С рычажной тягой
  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
    Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания.

Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг.

На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину.

Также на них нанесены монтажные отверстия для каждого элемента.

В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать.

Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх.

Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери.

От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой.

Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда.

Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Источник: https://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika

Пошаговый план установки доводчика на любую дверь

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой.

Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля.

Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Особенности установки скрытых доводчиков

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными.

Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности.

Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

Первое, на что обращают внимание, — это скорость движения двери:

  • Если полотно слишком медленно открывается, то регулируют пружину доводчика.
  • За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
  • Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Видео об установке доводчика на дверь

Источник: https://otlichnyjremont.ru/dveri/poshagovyj-plan-ustanovki-dovodchika-na-lyubuyu-dver.html

Основные способы монтажа доводчика, варианты правильной установки на пластиковую и металлическую дверь

В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов.

Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками.

Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм.

В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам.

Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов.

Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.

Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.

Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания. Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.

Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.

  • У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.

Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.

Установка доводчика на дверь: способы и виды монтажа

Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.

Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.

Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.

Как установить

Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага.

В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем.

Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.

Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн.

После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость.

В домашних условиях используют масляную краску.

Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.

Варианты правильного монтажа

Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке.

Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном.

Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.

При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.

Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.

На пластиковую дверь

Установка дверного доводчика на пластик производится таким же образом. Отличие состоит в меньшем весе полотна. Возможно, придется искать компромисс между классами мощности доводчика, соответствующими размеру и массе. Принято считать, что следует выбирать наибольший из двух классов, однако излишне мощный доводчик способен разрушить пластик.

Если установка доводчика на пластиковую дверь выполнена правильно и аккуратно, он будет способствовать продлению ее эксплуатации.

На металлическую

При установке доводчика на металлическую дверь класс мощности выбирают в соответствии с ее массой. Чтобы при подготовке отверстий сверло не уходило с требуемого места, его предварительно намечают кернером. В зависимости от толщины металла для крепления используют саморезы по металлу или винты. Во втором случае перед тем как поставить устройство, придется нарезать резьбу метчиком.

Регулировка

Последний и не менее важный этап установки — регулировка. С помощью двух регулировочных винтов устанавливаются скорости движения двери:

  • в начале закрывания;
  • на последнем этапе.

Еще один винт позволяет увеличить усилие закрывания. Это важно сделать, если устройство устанавливается на входную дверь.

Кроме того, модели могут иметь различные опции, для которых также предусматриваются соответствующие регулировки.

Источник: https://ODveryah.ru/furnitura/ustanovka-dovodchika-na-dver

Установка и регулировка дверного доводчика: основные правила и этапы монтажа

Традиционно использовавшиеся для обеспечения «автоматического» закрытия дверей пружины, резинки, противовесы и иные приспособления – это уже в прошлом.

Сейчас в продаже есть недорогие механизмы, которые в комплексе решают все эти задачи. Если знать, как грамотно установить на дверь доводчик, не придется оплачивать чьи-то услуги.

Тем более что методика его крепления и регулировки несложная.

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

  • Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
  • Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
  • Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

  • Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
  • Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель.

Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание».

Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Порядок регулировки механизма доводчика

Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:

  • доводчик служит лишь для закрывания двери;
  • это производится в 2 этапа. На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.
  • Как регулировать:
  • Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.
  • Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).

Что учесть:

  • Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
  • Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба. Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.

Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна.

Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная.

Ну а как произвести установку и регулировку механизма, читатель уже знает.

Источник: https://BestDoor.guru/montazh/ustanovka-dvernogo-dovodchika.html

как правильно установить механизм на входную дверь? Монтаж устройства своими руками

Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?

Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.

Зачем нужна установка доводчика?

Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.

Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.

В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:

  • монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
  • оснащенные системами контроля доступа на объект;
  • противопожарного назначения;
  • используемые в эвакуационных целях.

При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.

Какие моменты нужно учитывать

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Виды механизмов

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

  • Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
  • Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

Выбор способа крепления

В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.

  • Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
  • Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
  • Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.

Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Регулировка и настройка

Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса. Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.

Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.

Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.

При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.

При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.

Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.

О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.

Как установить доводчик на дверь

Многим из нас памятны нехитрые устройства, которые ранее применялись для того, чтобы обеспечивалось самостоятельное и плотное закрывание входных, межкомнатных дверей, калиток, входов в подъезд и т.п. Для этого использовались обычные пружины, противовесы с тросиками и системами блоков, а нередко народные умельцы приспосабливали в подобных целях даже резиновые жгуты или куски старых покрышек. Сегодня такие проблемы решаются гораздо проще и эффективнее, так как есть всегда возможность купить дверной доводчик – их ассортимент, представленный в продаже, весьма широк.

Как установить доводчик на дверь

Приобрести такой механизм – это лишь полдела, так как нужно еще правильно его смонтировать. Можно, конечно, обратиться к услугам мастеров, однако, если тщательно разобраться, как установить доводчик на дверь, то окажется, что подобную работу вполне можно провести и самостоятельно.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром
  • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
  • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.
Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом
  • Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.
Доводчик с направляющим каналом — слайдерной системы
  • Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Что учесть при выборе доводчика

Если появилось желание оснастить дверь в своей квартире или доме доводчиком, прежде чем приобретать этот механизм нужно определиться с его «размером». Под этим понятием кроется классификация по европейскому стандарту EN 1154. Так, установлено семь градаций доводчиков по величине закрывающего усилия, которые подбираются исходя из размеров и массы дверного полотна:

Стандартная градация «размеров» доводчика
  • При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
  • Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
  • В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
  • Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
  • Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
  • Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

  • Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:
Схема установки зависит от направления открывания двери

— Если дверь открывается в сторону размещения доводчика, то его корпус будет крепится к дверному полотну, а рычажная система – к дверной раме.

— При открывании двери наружу, от себя, схема меняется на противоположную – корпус на косяке, а кронштейн рычажной системы или скользящий канал – на двери.

В обоих случаях винты регулировки на корпусе доводчика должны быть обращены в сторону петель.

  • В комплект практически любого современного доводчика обязательно входит шаблон, выполненный в натуральную величину, который предельно упрощает процесс предварительной разметки мест крепления и корпуса, и рычажного кронштейна.
Образец установочного шаблона доводчика

Обычно шаблоны имеются на все предусмотренные способы установки – на левые и правые двери, открывающиеся наружу или вовнутрь.

Кроме этого, если доводчик имеет возможность работать в нескольких стандартных классах по ЕN, то на шаблоне это тоже обязательно будет указано. Бывают нанесены разные линии его приложения к углу двери (как на представленном примере), либо на нем указаны разным цветом центры высверливания монтажных отверстий под каждый уровень (размер).

Итак, если мастер определился с требуемым размером и местом расположения деталей, можно переходить к монтажу.

Шаблон крепится по линиям, кернятся места для отверстий
  • Шаблон с максимальной точность крепится с помощью полосок скотча к дверному полотну по указанным линиям. Кернером намечаются центры высверливаемых отверстий.
Высверливание отверстий под саморезы
  • Электродрелью высверливаются отверстия требуемого инструкцией по монтажу диаметра.
Крепление корпуса доводчика
  • Входящими в комплект поставки крепежными деталями (саморезами) крепится корпус доводчика. При этом следует лишний раз проверить правильность ориентирования регулировочных винтов.
Крепление кронштейна регулируемого рычага
  • Следующий шаг – установка кронштейна (лапки) с регулируемым коленом рычажной системы.

Если детали рычажного механизма в комплекте поставки соединены между собой, то этот шарнир нужно временно разобрать – окончательная его сборка будет проводиться при регулировке доводчика.

Установка кронштейна может зависеть от величины усилия доводчика

Еще один нюанс. Кронштейн может быть в несимметричном исполнении, поэтому следует сверить его расположение с требуемым усилием закрывания двери. В рассматриваемом случае (на рисунке) показаны два положения – для ЕN -2 и для ЕN -3 и 4.

Необходима плавная доводка двери

— В случае, когда приоритетом является плавное закрывание двери без стука, а сама она не оснащена защелкой или уплотнителем, регулируемое колено рычага размещается перпендикулярно поверхности двери, а жесткий рычаг – под углом к ней. Соединение проводится при полностью закрытой двери. Длину регулируемого рычага легко изменить, заворачивая или отворачивая на несколько оборотов винтовую его часть.

Требуется закрытие двери «с прихлопом»

— Если для закрытия двери необходимо акцентированное финишное усилие (установлен замок с защелкой или уплотнитель), то схема несколько меняется. Жёсткий рычаг в этом случае должен быть перпендикулярен дверному полотну, и под это расположение подгоняется длина регулируемого колена. Таким образом, пружина доводчика изначально становится немного нагруженной, что увеличит усилие при полном закрывании двери.

  • После регулировки этого «треугольника» собирается шарнир между обеими коленами.

По сути, на этом стандартная процедура монтажа доводчика заканчивается и можно переходить к регулировке. Однако, как показывает практика, конструкция двери может преподнести определенные «сюрпризы», что потребует применения специальных монтажных планок (пластин) или уголков:

Кронштейн рычага на монтажном уголке
  • Слишком глубокий дверной проем не дает возможности разместить рычажный кронштейн непосредственно на раме двери. В этом случае он устанавливается на монтажный уголок.
Обратная ситуация — на монтажном уголке установлен корпус доводчика
  • «Зеркальная» ситуация, когда установки на монтажный уголок требует уже сам корпус доводчика.
Конструкция двери не позволяет разместить полностью корпус доводчика
  • Конструкция дверного полотна не дает возможности установить корпус доводчика на своей поверхности (например, высоко расположенное стекло). В этом случае вначале крепится монтажная пластина, а затем, к ней, сам корпус.
Сложности с установкой кронштейна на дверной раме
  • Дверное полотно несколько выступает за раму, или же место над ней не позволяет закрепить к нему кронштейн. Чтобы выровнять по одному уровню корпус и крепление рычагов, создать условия для надежного крепления, потребуется установить монтажную пластину.
Нормальному размещению корпуса доводчика препятствует причудливая форма наличника
  • Сложная фигурная форма дверного наличника не дает ровной площадки для монтажа корпуса доводчика. Выход – предварительная установка монтажной пластины.

Монтажные уголки или пластины, как правило, не входят в комплект поставки доводчика, но обычно представлены в продаже в достаточно широком ассортименте для большинства моделей.

Узнайте интересное интерьерное решение, из нашей новой статьи — «Дверной проём без двери».

Регулировка установленного доводчика

После монтажа доводчика требуется провести необходимые регулировки так, чтобы его работа была наиболее комфортной для хозяев.

Скорость закрывания двери регулируется в двух диапазонах. Расположение и маркировка установочных винтов у разных моделей может существенно различаться – это следует уточнить в прилагаемой к изделию инструкции. Принцип же регулировки примерно одинаков.

Регулировочные винты
  • Вначале вращением соответствующего винта регулируют доводку двери до закрытого состояния. Сила и скорость устанавливаемого «дохлопа» напрямую зависят от массы и конструкции двери, ее оснащенности замком с защелкой (например, на подъездах с кодовыми замками защелка может быть достаточно тугой), установленного по периметру проема уплотнительного контура. В любом случае, скорость двери на финишном участке не должна слишком сильно отличаться от движения в начальном секторе.
Диапазоны регулировок доводчика
  • Затем устанавливают наиболее приемлемую скорость от полностью открытого положения и до угла примерно 15º (до начала доводки). Дверь должна двигаться плавно, без рывков и остановок.
Не следует чрезмерно усердствовать с вращением винтов!
  • Регулировочные винты вращают очень плавно, в небольшом секторе –этого бывает вполне достаточно. Чрезмерное закручивание или выкручивание винтов может привести или к поломке механизма, или к разгерметизации корпуса с вытеканием из него масла.
  • Если есть необходимость увеличения усилия закрывания, можно повысить специальным винтом предварительную нагруженность рабочей пружины доводчика.
Некоторые доводчики имеют дополнительные возможности регулировки работы

Как уже говорилась, некоторые модели доводчиком имеют и дополнительные функции. В инструкции по монтажу и эксплуатации конкретного изделия будут указаны правила регулировки, которых следует строго придерживаться.

Цены на популярные виды дверных доводчиков

Доводчики

Видео: пример регулировки дверного доводчика

Несколько советов по эксплуатации доводчика
  • Ни в коем случае нельзя рассматривать доводчик в роли ограничителя максимального открывания двери – рычажный механизм при таком подходе долго не прослужит. В этих целях лучше применить амортизирующие дверные упоры, смонтированные на полу или на стене. Исключение составляют некоторые модели со слайдерным расположением рычага – в направляющем желобе иногда можно устанавливать ограничитель предельного открытия.
  • Запрещается блокировать дверь с доводчиком в открытом положении с помощью установленных на пути полотна тяжелых предметов или привязывания за ручку. Если есть необходимость длительный срок держать вход открытым, необходимо на это время отсоединить рычажную систему.
  • Нельзя пытаться принудительно увеличить скорость закрытия двери вручную – это вызовет быстрый износ механизма.
  • Запрещено виснуть на дверях, разрешать детям кататься на них, вешать на ручки значительный груз.
  • Доводчик будет функционировать правильно, если сама конструкция дверей не имеет дефектов. Еще перед монтажом следует проверить отсутствие разболтанность или провисания в петлях, перекосов полотна, правильную подгонку замков и защёлок, постоянно следить за этим в процессе эксплуатации.
  • Если доводчик приходится устанавливать на улице, следует предусмотреть защиту от попадания на него осадков и прямых солнечных лучей. Установленные в подобных «холодных» условиях механизмы потребуют сезонной регулировки дважды в год.
  • Необходимо проводить регулярное (не реже раза в год) смазывание шарнирных узлов рычажного механизма консистентной смазкой.

Узнайте, как установить входную дверь своими руками и инструкцию по монтажу, из нашей новой статьи.

При соблюдении хозяевами правил эксплуатации, доводчик должен добросовестно отработать гарантированный производителем срок.

Как заменить дверной доводчик (Руководство по проекту)

Фото: homedepot.com

Доводчик на моем переднем крыльце — это механическое цилиндрическое устройство, которое не дает двери слишком далеко распахнуться, а затем автоматически закрывает ее, — видел лучшие дни.

В связи с многочисленными поставками мебели и строительных материалов на протяжении многих лет стиральная машина с фиксацией в открытом состоянии начала не справляться со своей задачей. А сама дверь стала так смещена, что оставалась слегка приоткрытой даже в закрытом виде.Решение? Замена доводчика двери.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Замена доводчика не может быть более легким делом, особенно если вы устанавливаете тот, который повторяет стиль и размер того, который вы заменяете.

Я поднес старую дверь ближе к местному оборудованию ACE, чтобы убедиться, что купленная мною была если не совсем такой же, то как можно ближе к оригиналу. Я надеялся, что так я найду тот, который можно будет переустановить, используя те же отверстия для винтов.

Вот все, что вам нужно сделать:

Фото: LABworks360

Step 1

После того, как вы удалили старую фурнитуру, прикрепите кронштейн косяка (больший угловой монтажный элемент) к дверной раме с помощью больших винтов из комплекта. Если отверстия не совпадают точно или это первая установка, следуйте инструкциям производителя по размещению и установке крепежа кронштейна.

Фото: LABworks360

Шаг 2

Наденьте небольшую металлическую стопорную шайбу на выступающий конец цилиндра.Это позволит вам при необходимости держать дверь открытой.

Фото: LABworks360

Шаг 3

Расположите выдвинутый конец доводчика двери так, чтобы он совпал с отверстиями в кронштейне косяка. Как только он будет выровнен, просто вставьте анкерный штифт в отверстие. Это удержит ближе на месте.

Фото: LABworks360

Шаг 4

Закройте дверь и посмотрите, где необходимо установить дверной кронштейн, чтобы закрепить другой конец дверного доводчика. Если существующие отверстия совпадают, просто закрепите дверной кронштейн прилагаемыми винтами.В противном случае вам нужно будет следовать инструкциям по сверлению отверстий в двери. После установки совместите отверстия с цилиндром (как вы делали на другом конце) и вставьте анкерный штифт.

Проверьте дверь и убедитесь, что она открывается и закрывается. Вы можете отрегулировать винт на конце цилиндра, чтобы он закрывался медленнее или быстрее.

Вот и все. Я же сказал, что это будет просто!

Установка доводчика металлических дверей | B&M Metal Doors

Традиционная мудрость гласит: «Когда закрывается одна дверь, открывается другая.Однако, если вы спросите The Door Guru в B&M Metal Doors, Он ответит вам: «Когда одна дверь закрывается, ваш автоматический доводчик работает идеально!

В B&M Metal Doors мы делаем больше, чем просто продаем металлические двери, рамы и дверную фурнитуру. Мы также советуем нашим клиентам, как лучше всего установить и настроить продукты, которые мы продаем, в зависимости от их конкретной установки.

При работе с дверными доводчиками необходимо учитывать многое — конфигурацию, размещение, силу пружины, скорость закрывания, регулировку фиксации и обратного хода.Тип доводчика в сочетании с этими важными настройками может иметь значение, правильно ли закрывается дверь или нет.

Компания B&M предлагает несколько различных линий дверной фурнитуры. Выбор подходящего дверного доводчика может зависеть от нескольких факторов, включая предпочтения клиента и характеристики здания. Другие факторы, которые следует учитывать, включают:

  • Размер и вес двери
  • Расположение двери
  • Частота открывания и закрывания
  • Место установки
  • Требования к замаху

В сегодняшнем сообщении блога мы обсудим, как выбрать, правильно установить и настроить автоматические дверные доводчики, чтобы они работали безупречно.

Критические точки закрытия

Посмотрев следующие видеоролики по установке доводчика, вы заметите два основных момента, которые являются наиболее важными: конфигурация и размещение доводчика и регулировки.

Более подробная конфигурация и размещение

Конфигурация доводчика зависит от места установки доводчика на двери.

Стандартное крепление (выдвижная сторона)

Это когда доводчик монтируется на тяговой стороне двери, а рычаг прикрепляется к лицевой стороне головки рамы.

Установка верхнего косяка (со стороны толкания)

В этой конфигурации доводчик устанавливается на лицевой стороне головки рамы, а рычаг прикрепляется к двери.

Параллельная установка (нажимная сторона)

Используя положение параллельного монтажа, доводчик монтируется к двери, и кронштейн устанавливается на потолок рамы, затем рычаг прикрепляется к кронштейну.

Четыре более близких приспособления

Регулировка усилия пружины

Большинство современных доводчиков имеют регулируемую пружину для использования с дверьми разных размеров.Инструкции по установке для вашего конкретного доводчика должны иметь таблицу, в которой описывается, сколько оборотов и в каком направлении нужно повернуть для регулировки пружины.

Скорость закрытия

Регулировка скорости закрывания предназначена для регулирования угла закрывания двери от 90 ° до закрывания.

Регулировка фиксации

Регулировка фиксации — это точная регулировка непосредственно перед точкой закрывания, когда дверь приближается к раме, но не касается (в пределах пары дюймов), до места, где дверь надежно фиксируется в раме.Регулировка фиксации особенно эффективна, когда в комнате или здании есть положительный воздушный поток, который толкает дверь, создавая дополнительное давление воздуха при закрытии двери.

Регулировка обратного контроля

Эта регулировка применяется, когда дверь находится в углу комнаты. Чтобы дверь не ударилась о стену при открытии двери на 90 °. При правильной настройке, чем ближе к 90 °, дверь становится труднее толкать, и она не откроется больше чем на 90 ° или чуть меньше.

Есть вопросы?

Не совсем разбираетесь в установке и регулировке дверных доводчиков? Компания B&M Metal Doors & Frames LLC всегда рада ответить на все ваши вопросы.Если у вас возникнут ситуации во время ремонта или новостройки, и у вас есть вопросы по металлическим дверям и рамам, не стесняйтесь, звоните нам сегодня! Мы будем более чем счастливы прийти к вам на рассмотрение и увидеть, что требуется для вашей оценки.

Как установить доводчик

Доводчик широко используется на коммерческой недвижимости, но также может быть установлен в жилых домах. Дверные доводчики помогают снизить затраты на электроэнергию, гарантируя, что дверь всегда полностью закрывается, и особенно необходимы в очень жарком или холодном климате.Дверные доводчики также помогают избежать износа дверной коробки за счет использования гидравлического рычага для плавного закрывания двери.

На рынке представлено много типов дверных доводчиков, но в целом они работают одинаково, и процедура установки аналогична.

Самый распространенный способ установки доводчика — это установка на обычный рычаг. Это когда дверной доводчик установлен со стороны петель распашной двери.

Установить доводчик двери

  1. Выберите дверной проем и отметьте четыре (4) отверстия на двери для дверного доводчика и два (2) отверстия на раме для подлокотника.
  2. Просверлите направляющие отверстия в дверце и раме для прилагаемых универсальных винтов или сверло или метчик для прилагаемых крепежных винтов.
  3. Установите башмак предплечья / руки в сборе на дверную раму, используя винты, прилагаемые к доводчику.
  4. Закрепите дверной доводчик на двери с помощью прилагаемых винтов. КЛАПАН РЕГУЛИРОВКИ СКОРОСТИ ДОЛЖЕН БЫТЬ ПОМЕЩЕН НА КРАЙК ПЕТЛИ.
  5. Установите главный рычаг на вал верхней шестерни перпендикулярно двери, как показано ниже. Плотно закрепите винтом кронштейна / шайбой в сборе.
  6. Отрегулируйте длину предплечья так, чтобы предплечье было перпендикулярно раме при сборке с предварительно нагруженной основной рукой.Прикрепите предплечье к основному рычагу с помощью прилагаемого винта / шайбы.
  7. Защелкните крышку шестерни над валом в нижней части доводчика.
  8. Отрегулируйте скорость закрывания двери (см. Ниже).

Отрегулируйте скорость доводчика двери

Регулировка скорости SWEEP осуществляется путем полного вращения клапана регулировки скорости.

  • Поверните клапан регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ для МЕДЛЕННОЙ скорости закрытия дуги.
  • Поверните клапан регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, чтобы увеличить скорость закрытия дуги БЫСТРЕЕ.

LATCH Регулировка скорости осуществляется путем полного вращения клапана регулировки скорости.

  • Поверните винт регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ для МЕДЛЕННОЙ скорости закрытия дуги с фиксацией.
  • Поверните винт регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для БЫСТРОЙ скорости закрытия дуги с фиксацией.

Дверные доводчики: адаптация к изменениям

В этой статье мы обсудим основы поверхностного дверного доводчика, чтобы лучше понять конструкцию, работу и ограничения механического дверного доводчика.Оптимизация установки дверного доводчика может быть очень полезной, поскольку требует меньшего усилия открывания и, как следствие, усилия закрывания. Меньше силы — больше возможностей соответствовать требованиям кода.

САМОЕ ВАЖНОЕ: Перед установкой или обслуживанием доводчика убедитесь, что дверная фурнитура находится в исправном состоянии. Дверь, которая трется о порог, пол или края косяка, скорее всего, не закроется под действием доводчика подходящего размера. В редких случаях фиксирующий болт изношен до определенной степени, что затрудняет его втягивание при нажатии на запорную пластину.Это приводит к тому, что дверь не запирается. Независимо от того, в чем проблема, ее необходимо решить, чтобы обеспечить плавное, неограниченное закрытие и фиксацию.

В нежилом мире почти каждую дверь, которую физически открывает человек, закрывает механический дверной доводчик. Доводчик закрывает, а не захлопывает дверь.

Упрощенно, дверной доводчик представляет собой подпружиненную регулируемую гидравлическую систему, и благодаря использованию специально расположенных клапанов он способен безопасно закрывать и запирать дверь, используя только мощность, обеспечиваемую человеком, открывшим дверь.Когда человек открывает дверь, пружина доводчика сжимается, и гидравлическая жидкость уходит от сжимающей пружины. Когда дверь закрывается, пружина расширяется, и жидкость выталкивается в область расширяющейся пружины. Клапаны, расположенные вдоль корпуса доводчика, определяют, насколько быстро жидкость движется при расширении пружины.

Процесс открытия и закрытия двери, оснащенной механическим доводчиком, можно разделить на четыре или пять этапов.

Первый этап — это когда человек распахивает дверь.В зависимости от препятствий в зоне поворота дверь может открываться чуть более чем на 100 градусов (обеспечивая достаточно места для движения транспорта) до полного открытия на 180 градусов. Открытие также может варьироваться в зависимости от типа установленного доводчика.

Примечание. При установке вы обычно получаете дополнительную возможность регулировки, если дверной доводчик установлен так, чтобы обеспечить максимальную степень открывания.

Когда есть выбор, как далеко открывать дверь, учитывайте транспортный поток.Если через дверной проем идет интенсивное движение, чем больше проем, чем дольше дверь находится в зоне проема, тем больше людей пройдет через него.

Второй этап — это обратная проверка, когда специальный клапан в большинстве дверных доводчиков управляет поворотом открывания. Затем дверь плавно замедляется до конца поворота.

Примечание. Всегда следует устанавливать прочный упор, поскольку обратный упор доводчика никогда не проектировался в качестве упора для двери. Без прочного дверного упора на крепежные винты оказывается дополнительное давление, а на шпиндель, рычаги и башмак или ножку сокращается ожидаемый срок службы дверного доводчика.

Дополнительным этапом является функция отложенного действия, доступная на многих дверных доводчиках. Отложенное действие удерживает дверь полностью открытой в течение минимального количества секунд, обеспечивая дополнительное время для прохода через дверной проем.

Если доводчик оборудован клапаном с задержкой действия, дверь будет оставаться в открытом положении в течение регулируемого времени. Для дверных проемов с интенсивным движением, удерживание двери в открытом положении действительно увеличивает транспортный поток.

Следующим этапом является скорость закрывания, которая контролирует, насколько быстро дверь поворачивается из открытого примерно на шесть-десять дюймов или примерно на 15 градусов от закрытого положения.Помните, поскольку пружина была сжата, ее сила очень высока в открытом положении. Мощность стандартного дверного доводчика резко снижается по мере расширения пружины. Если усилие пружины отпускается слишком быстро, дверь может захлопнуться, или может не хватить силы, чтобы запереть и зафиксировать дверь.

Заключительный этап — это скорость фиксации, которая определяет последние дюймы или градусы дуги закрытия. Усилие закрытия двери регулируется пружиной доводчика. Оптимальная установка — это когда в доводчике остается достаточно силы пружины после того, как дверь заперта.Если при запирании двери остается слишком большое усилие пружины, это усилие тратится впустую и, вероятно, становится доступным слишком большое усилие пружины. Слишком малое усилие пружины приведет либо к тому, что дверца не запирается, либо дверца иногда не запирается. По этим причинам наиболее важной регулировкой является запорный клапан скорости.

Следование инструкциям производителя по установке дверного доводчика имеет решающее значение для правильной и стабильной работы дверного доводчика. Дверные доводчики были разработаны для изменения геометрии своих рычагов при открытии двери, увеличивая нагрузку на дверь.Это изменение компенсирует сжатие пружины, требуя меньшего усилия для полного открытия двери.

Перед установкой дверного доводчика необходимо принять во внимание полностью регулируемые дверные доводчики в зависимости от их размера, метод установки, выбор рычагов и положение регулируемого рычага по отношению к башмаку или ноге.

Есть ли преимущества у полностью регулируемого дверного доводчика по сравнению с доводчиком большого размера? И да и нет. Полностью регулируемый (от одного до шести) дверной доводчик можно использовать для дверей большинства размеров, избавляя слесаря ​​от необходимости иметь в наличии несколько дверных доводчиков.Однако, если дверной доводчик соответствующего размера предлагает возможность увеличения силы закрывания на 50 процентов, то доводчик самого крупного размера, номер шесть, может предложить усилие закрывания в шесть с половиной, чтобы лучше приспособиться к большим или тяжелым дверям.

Примечание. Некоторые производители дверных доводчиков предлагают различную регулировку мощности для дверных доводчиков определенного размера. Некоторые из вариантов регулировки мощности включают регулируемое увеличение на 15, 35 и 50 процентов.

Выбор установки также влияет на силу закрывания дверного доводчика.Обычная (также называемая стандартной) установка или установка с верхним косяком обеспечивает лучший рычаг (требует меньше энергии) для управления дверью, чем установка с параллельным рычагом или гусеничным рычагом. В среднем, при установке с обычным или верхним косяком используйте на один размер меньше, чем при установке с параллельным рычагом.

Стандартное приложение устанавливает дверной доводчик на лицевую сторону двери, а башмак — на раму. Узел башмака (регулируемого рычага) монтируется перпендикулярно двери и раме. Это единственная боковая сторона дверного доводчика.Обычное приложение обеспечивает максимальную энергоэффективность.

Приложения Top Jamb устанавливают дверной доводчик на толкающую сторону двери, располагая доводчик на лицевой стороне рамы, а башмак — на двери. Для такой установки должен быть достаточный зазор для корпуса доводчика. Большинство производителей дверных доводчиков предлагают варианты монтажных пластин для решения проблем с зазором.

Дверной доводчик с параллельным рычагом устанавливается на дверь, а рычаг устанавливается на нижней стороне рамы.Дверные доводчики, устанавливаемые на параллельном рычаге, требуют либо отдельного монтажного кронштейна, либо кронштейн встраивается в параллельный рычаг. Доводчик и рычаг почти параллельны лицевой стороне двери. Когда дверь закрыта, за лицевую поверхность рамы обычно выступает только пластина софита.

Примечание. Геометрия применения параллельного рычага менее эффективна, чем использование обычного рычага или верхнего косяка. Для больших или тяжелых дверей установка параллельных рычагов может быть не лучшим выбором.

К сожалению, установка с параллельным рычагом имеет больше эстетической привлекательности, а также обладает повышенной устойчивостью к вандализму, поскольку рычаги проходят параллельно ближнему, а не перпендикулярно.Высовывающийся в комнату рычаг доводчика — приглашение к проблемам.

У ряда рычагов доводчика есть возможность регулировки усилия рычага или рычага для установки обычного или верхнего косяка. Стандартный рычаг (или стандартные рычаги специального назначения) имеет возможность увеличить силу закрывания до 15 процентов. Это достигается перемещением регулируемого рычага в сторону петлевой двери. Более близкие производители делают это либо с помощью лапки с двумя или тремя отверстиями, либо с помощью обуви, либо с помощью компенсирующей обуви или стопы.

В стандартном положении монтажное отверстие имеет нормальный размер. При вращении ступни или обуви регулируемый рычаг смещается, обеспечивая увеличение мощности до 15 процентов. Для башмака с двумя отверстиями перемещение регулируемого рычага ближе к стороне петель двери может увеличить мощность до 15 процентов. При использовании башмака с тремя отверстиями перемещение рычага из центрального положения на сторону петель двери увеличивает мощность до 7 ½ процента. Перемещение рычага из центрального положения в сторону защелки двери уменьшает мощность на 7 1/2 процентов.

Наконец, при установке дверного доводчика обязательно следуйте инструкциям по установке или предварительной загрузке рычага фиксированной длины. В основе этих инструкций лежит вращательное давление на рычаг, когда дверь находится в закрытом положении. Без некоторого давления пружины не хватило бы, чтобы запереть дверь.

Примечание. Для стандартного или верхнего косяка рычаг фиксированной длины находится под углом, при котором регулируемый рычаг всегда перпендикулярен лицевой стороне двери.

DIY Руководство по установке доводчика дверной сетки

Доводчик дверцы сетки придает устойчивость штормовой двери или дверце сетки и предотвращает их опасное раскачивание или полное вырывание. Получить его очень просто. Проблема в том, что многие люди не знают, как установить доводчик для двери, и нанимают профессионалов для работы, которую они могли бы сделать сами.

Вы начинаете с установки кронштейна косяка, затем соединяете его с доводчиком, прикрепляете кронштейн двери и, наконец, немного настраиваете всю систему, пока они не откроются плавно.

Если у вас есть дрель с набором сверл, новый комплект доводчика для штормовой двери и несколько шурупов, вы готовы к работе. Я покажу вам, как с умом это сделать прямо внизу…

Установка доводчика штормовой двери с помощью семи простых шагов

Пытаетесь ли вы заменить дверной доводчик или установить новый, вы Увидим, что процесс идентичный. Выберите подходящий класс дверных доводчиков с пневматическим экраном или, если хотите, гидравлический.

Я предлагаю последовать совету производителя дверей, когда дело доходит до выбора доводчика, потому что они знают, какой доводчик лучше всего подходит для вашей двери.

Есть три общих класса для доводчиков штормовых дверей:

  1. Стандартный [диаметр 1 ¼ дюйма]
  2. Тяжелый [диаметр 1-1½ дюйма]
  3. Сверхпрочный [1-½ дюйма с торсионным стержнем]

Не забывайте всегда заменять дверной доводчик на тот же класс.

После того, как вы выберете доводчик, пора его установить.Я объясню, как это сделать, шаг за шагом. Замена выполняется по тому же пути, только с несколькими дополнительными настройками; здесь вы можете прочитать о полном процессе замены и некоторых типичных неисправностях, связанных с дверным доводчиком.

Когда я закончу, вы увидите, что установить дверной доводчик на самом деле очень просто. Это всего лишь небольшая процедура, вот и все.

  1. Найдите идеальное место

Во-первых, найдите то место, где вы хотите разместить ближе; их можно разместить как на верхнем, так и на нижнем крае двери.Не забудьте оставить ¼ ”пространства, чтобы он мог подходить к штифту.

  1. Подготовьте дверь для кронштейна косяка

Закройте дверь, чтобы начать работу. Отодвиньте скобу косяка от двери. Было бы лучше, если бы вы держали кронштейн таким образом, чтобы прямой край совпадал с дверью. Потому что дверной кронштейн будет находиться рядом с ним, а рычаг будет проходить через два из этих кронштейнов.

Это позволит механизму потянуть дверь и закрыть ее.Не волнуйтесь; на скобках выгравировано направление, показывающее, как с этим справиться.

  1. Установите скобу косяка

Поместите скобу косяка у двери и отметьте места карандашом, чтобы помочь вам определить, где вы хотите разместить винты. Вы можете использовать молоток и гвоздь, чтобы пробить неглубокие отверстия, чтобы использовать их в качестве эталона, а затем использовать сверло с небольшими сверлами [например, сверла 1/16 дюйма].

Вставьте длинные винты в отверстия, они лучше удерживают кронштейн косяка, и вы с меньшей вероятностью столкнетесь с какими-либо проблемами с доводчиком штормовой двери.

  1. Предварительное натяжение доводчика

Пора открывать дверь. Затем установите доводчик дверной сетки, затем вставьте стопорную шайбу в стержень доводчика и прикрепите ее к кронштейну косяка с помощью короткого штифта. Слегка потяните ближе и сдвиньте шайбу рядом с маркером на стержне.

Если вы отпустите дверной доводчик, вы увидите, что стиральная машина держит ее открытой. Это называется предварительным натяжением.

  1. Соедините дверной кронштейн с доводчиком

После установки дверного доводчика прикрепите дверной кронштейн к цилиндру с помощью длинного штифта.Лучше всего, если булавочные отверстия будут направлены близко к двери, поэтому, если вам нужно повернуть ее для этого, сделайте это!

Позвольте мне поделиться с вами важной деталью: если вы используете стеклянную дверь, штифт входит в первое отверстие, второе отверстие, если это дверь с сеткой. Второе отверстие означает отверстие на дальнем конце.

Это относится как к косяку, так и к дверным скобам.

  1. Установите дверной кронштейн

Теперь вам нужно снова закрыть дверь, выровнять дверной кронштейн и отметить места, где вы хотите просверлить отверстия.Если есть существующие дыры, тогда отлично, вы можете использовать их повторно. Дверной кронштейн может вмещать отверстия разных размеров, так что это плюс.

Установите кронштейн на дверь, вставив винты в отверстия. Теперь, когда он установлен, вы почти закончили работу.

[Совет от профессионалов: открытый кронштейн упрощает проделывание отверстий и ввинчивание в него винтов, после чего вы можете снова прикрепить его.]
  1. Окончательные настройки

Давайте посмотрим, нужно ли нам регулировать доводчик дверцы экрана .Откройте дверцу и отпустите предварительно натянутую шайбу; если все прошло хорошо, то ваша дверь плавно закроется сама собой. Если дверь не закрывается или закрывается слишком быстро / медленно, вам необходимо ее отрегулировать.

В передней части дверного доводчика есть натяжной винт, вращая его по часовой стрелке или против часовой стрелки, чтобы дверь закрывалась медленно или быстро.

Наконец-то ваш доводчик для двери готов к работе!

До свидания

Видите? Я сказал вам, что научиться устанавливать дверной доводчик не составляет большого труда.Если вы будете следовать инструкциям в точности, как я описал, для вас это будет прогулка по парку.

Пожалуйста, не забывайте проводить сезонные корректировки, чтобы избежать проблем с дверным доводчиком; тогда вы можете рассчитывать, что они прослужат долго.

Похожие сообщения, которые вы можете прочитать:

Информационный центр Norton | Механические дверные доводчики

Зачем нужны доводчики?

Дверь с правильно отрегулированным доводчиком всегда будет открываться и закрываться ПОД КОНТРОЛЕМ.Дверной доводчик предотвратит возможные телесные повреждения или повреждение двери и дверной коробки. Это также снижает звук закрывающейся двери, поскольку предотвращает хлопанье.

Почему двери должны быть самозакрывающимися?
Есть много причин, по которым дверь должна закрываться автоматически. Эти причины включают:

Безопасность:
— Двери в охраняемые зоны всегда закрываются и снова запираются.
Energy Loss:
— Предотвращает потерю энергии для кондиционируемых или отапливаемых помещений, особенно на наружных дверях.
Звукоизоляция:
— Минимизирует проникновение звука через открытые двери.
Двери Push / Pull:
— Удерживает дверь закрытой, когда дверь не запирается автоматически.
Противопожарные двери:
— Underwriters Laboratories (UL) требует, чтобы любая пожарная дверь закрывалась автоматически, чтобы остановить распространение огня.

Как определить силу закрывания двери?

Усилие закрывания, требуемое для доводчика двери, варьируется с учетом следующего:

  1. Размер двери (ширина и вес).
  2. Ветер или засуха.
  3. Прочность человека, обычно пользующегося дверью.

Дверные доводчики с «функцией регулировки мощности» могут быть отрегулированы на желаемое усилие закрывания после установки.

Какие существуют варианты применения дверного доводчика?

Стандартное приложение:
— Этот доводчик является наиболее распространенным и наиболее желанным. Однако, чтобы защитить дверной доводчик от погодных условий, его не следует использовать на внешней стороне двери.

Верхний косяк Применение:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая доводчик от погодных условий. Дверная коробка наверху должна быть достаточно широкой, чтобы можно было установить корпус дверного доводчика. Приложение также используется, если предпочтительно, чтобы дверной доводчик находился с противоположной стороны двери, чем в стандартном приложении.

Параллельный рычаг Применение:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая дверной доводчик от погодных условий.Это приложение также используется, если предпочтительно, чтобы дверной доводчик находился на противоположной стороне двери, чем в стандартном приложении.

Slide Track Closers:
— Тип установки доводчика двери. Доводчик устанавливается либо со стороны петель, либо со стороны противоположной петли. Направляющая устанавливается на лицевую сторону рамы со стороны петель, а нижняя часть рамы — со стороны, противоположной петлям.

Доводчики с угловым кронштейном:
— Тип установки, при котором доводчик не может быть установлен ни на дверь, ни на раму.Кронштейн устанавливается в верхнем углу дверного косяка петли рамы. Доводчик крепится к кронштейну, а рычаг прикрепляется к верхней направляющей двери под прямым углом к ​​двери.

Какие бывают типы рычагов доводчиков?

Какие части есть у доводчика?

Что означает, когда дверной доводчик ручной или нерукотворный?

  • Доводчик можно использовать только с правой или левой дверью, но не с обеими.
  • Доводчик без ручки можно без изменений установить на правую или левую дверь.

Как установить доводчик?

  • Дверные доводчики могут быть установлены либо на стороне тяги (сторона петель), либо на стороне толкания двери. В любом случае дверные доводчики всегда должны устанавливаться внутри здания и обычно внутри комнаты для эстетики.
  • Если дверь открывается внутрь — в здание или комнату — доводчик будет установлен в приложении «обычная рука».Если дверь открывается наружу — наружу здания или комнаты — можно выбрать одно из трех приложений. Используйте доводчики с параллельным рычагом, верхним косяком или угловым кронштейном.

Какая стандартная скорость открытия / закрытия дверного доводчика?
Обычно скорость двери должна составлять шесть секунд от полного открытия до 10 градусов закрытия. Это может варьироваться в зависимости от условий. Обратитесь за советом к одному из наших экспертов.

Как определить размер доводчика?
Размер доводчика не означает физический размер тела.Это означает размер или силу пружины, содержащейся в теле. Производители устанавливают доводчики в соответствии со стандартами ANSI и списками UL, для которых требуется минимальное усилие закрывания от 3 до 1/2 дюйма от закрывания.

Для чего нужен доводчик?

  • Контроль
  • Удобство
  • Конфиденциальность
  • Безопасность
  • Энергосбережение
  • Контроль акустики и шума

Как выбрать подходящий доводчик?
При выборе доводчика следует учитывать множество факторов.Вот что следует учитывать:

  • Тип застройки
  • Использование проема
  • Состояние существующего оборудования
  • Требуется новое оборудование?
  • Держатели накладные
  • Координаторы
  • Другое
  • Внутренняя или внешняя дверь
  • Лобковый вход или черный ход?
  • Ширина, высота и вес двери
  • Материал двери
  • Дверная панель или стекло
  • Степень открытия
  • Рама / планка
  • Arm приложения
  • Расстояние от потолка
  • Вручение двери
  • Огнестойкость
  • Требования ADA
  • Соображения по охране окружающей среды

Как отрегулировать доводчик?
Посмотрите наше обучающее видео о том, как отрегулировать дверной доводчик!

Что такое «верхние скрытые дверные доводчики»?
Верхние скрытые доводчики — это доводчики со скрытым цилиндром в раме головки и скрытым или открытым рычагом.В ситуациях, когда требуется доводчик, но требуется или желательно скрытие в заголовке рамы, доводчик Norton® 7900 является идеальным решением для управления дверьми. После установки при открытой двери виден только цельный кронштейн; следовательно, это устройство обеспечивает высокую степень защиты от вандализма. Когда дверь закрыта, доводчик, рычаг и направляющая полностью скрыты.

Как установить Norton Door Closer?
У нас есть много установочных видео на нашем канале YouTube, и их количество будет в будущем!

Как определить доводчик Norton Door Closer?
Ознакомьтесь с нашим информационным бюллетенем о том, как определить доводчик Norton Door Closer.

Где я могу купить доводчик Norton Door Closer?
Найдите офис продаж на нашей странице «Контакты».

Что такое доводчик для открытых дверей?
Удерживающий дверной доводчик имеет функцию фиксации в открытом состоянии, которая удерживает дверь открытой.

Что такое обратная проверка доводчика двери?
Цикл обратной проверки управляется обратным клапаном. Этот цикл позволяет доводчику замедлить открывание двери.

Какие существуют варианты передачи доводчика?
Возможны четыре варианта передачи:

  • Левая (LH)
  • Правая (RH)
  • Левый задний ход (LHR)
  • Правый задний ход (RHR)

Как вы определяете вручение доводчика?
Дверь можно передать несколькими способами. Самый простой способ определить передачу — это встать со стороны двери, прилегающей к двери.

  1. Отодвиньте дверь от себя, как будто собираетесь пройти через проем. Если петли справа от вас, это правая дверь. Если петли слева, это левая дверь.
  2. Если вы находитесь со стороны тяги (со стороны петель) двери, а петли справа от вас, это левая дверь. Если петли слева, это правая дверь
  3. .

В чем разница между циклом закрытия двери и циклом фиксации?
Два отдельных клапана регулируют скорость закрытия и запирания двери.Цикл закрывания контролирует скорость закрывания двери от положения полного открытия до приблизительно пяти дюймов от закрытого положения. Цикл фиксации контролирует эти последние пять дюймов.

Что такое отложенное действие?
Отложенное действие — опция, замедляющая скорость приближения. Это дает больше времени людям с ходунками или инвалидными колясками, чтобы пройти через отверстие.

Каковы требования к доступности дверных доводчиков?
Все требования доступности можно найти на веб-сайте ADA.

В чем разница между доводчиком и приводом?

  • Дверные операторы помогают открывать и закрывать двери. Им часто требуется электричество, но иногда у некоторых операторов есть собственный источник питания. Есть несколько типов дверных приводов, таких как низкоэнергетические операторы и операторы открытия двери.
  • Дверной доводчик предназначен для закрытия дверей и обеспечения их полного закрытия. Им не требуется электричество.

Какие типы операторов предлагает Norton?
Предлагаем электрогидравлические и электромеханические приводы.

Вам нужен доводчик на противопожарной двери?
NFPA 80 требует, чтобы закрывающее устройство было установлено на каждой противопожарной двери.

Что такое крепление рычага гусеницы?
Доводчики, устанавливаемые на гусеничном ходу, имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Рычаги гусеницы могут быть установлены как на толкающей, так и на вытяжной стороне проема.Гусеницы сидят почти вплотную к поверхности проема, создавая эстетически приятный вид проему. Гусеничные рычаги не обладают такой же силой и силой закрывания, как традиционные закрывающие рычаги.

Что заставляет дверной доводчик захлопнуться?
Доводчик отрегулирован неправильно. Посмотрите наше видео о том, как отрегулировать дверной доводчик, чтобы устранить проблему:

Можно ли заменить рычаг дверного доводчика, не перемещая дверной доводчик?
Да, если стиль руки такой же, как рука.

Каковы преимущества использования доводчика с кулачковым механизмом?

Доводчики

с кулачковым механизмом обеспечивают большую эффективность, чем дверные доводчики с зубчатой ​​рейкой, и меньшее сопротивление открыванию, обеспечивая при этом оптимальное усилие закрытия и управляемость. Узнайте больше о доводчиках кулачкового действия здесь.

Как отрегулировать стандартный дверной доводчик за 6 шагов

Если вы изо всех сил пытаетесь открыть дверь или ваша дверь открывается слишком быстро или медленно, возможно, пришло время отрегулировать дверной доводчик.Если у вас есть подходящий инструмент для доводчика (отвертка, шестигранный ключ или небольшой гаечный ключ) и есть немного времени, чтобы проверять свою работу, эти шесть шагов могут помочь вам успешно отрегулировать большинство дверных доводчиков.

Доводчик — это устройство, прикрепленное к верхней части двери для регулирования и управления работой двери, оно может быть механическим (гидравлическим) или электромагнитным.

На большинстве стандартных доводчиков есть три регулируемых гидравлических клапана, которые работают вместе, чтобы дверь закрывалась плавно:
Обратный контроль: Дополнительная функция в гидравлических доводчиках, которая предотвращает слишком быстрое открывание двери и удары о стену или другие объекты.Поворот открывания замедляется до определенной степени и контролирует скорость двери в течение баланса цикла ее открывания. Обычно это клапан, расположенный отдельно от петель.
Размах (основная скорость) : Перемещение двери из открытого положения в точку, в которой она находится в нескольких дюймах от точки фиксации (12 градусов до фиксации). Обычно это клапан, расположенный посередине.
Скорость запирания : Скорость закрывания доводчика, который срабатывает за последние несколько дюймов до того, как дверь достигнет точки запирания.Обычно это ближайший к петле клапан, расположенный рядом с проходом.

Если в какой-либо момент вы обнаружите масло в крышке или утечку из корпуса доводчика, это означает, что уплотнения сломаны, и вам необходимо заменить доводчик двери.

Шаг 1: Снимите крышку

Если вы не видите регулирующих клапанов, значит, у доводчика есть крышка, которую необходимо снять. Если есть застежки, ослабьте их и снимите крышку. Если нет застежек, крышка держится натяжением и ее можно просто стянуть.Теперь вы должны увидеть регулирующие клапаны.

Шаг 2: Закройте все клапаны

Закройте три гидравлических клапана, повернув их по часовой стрелке до упора.

Шаг 3. Отрегулируйте обратную проверку

Сделайте 1,25–1,5 оборота против часовой стрелки и откройте дверцу, чтобы убедиться, что она доходит до устойчивой и резкой остановки. Примерно при 75 градусах дверь должна начать замедляться, чтобы она не ударилась о поверхность позади и не была захвачена ветром. При повороте клапана против часовой стрелки дверь открывается шире.

Шаг 4: Отрегулируйте скорость развертки / основную скорость

Сделайте 1,5-2 оборота против часовой стрелки, чтобы отрегулировать скорость закрывания двери. Поворот клапана по часовой стрелке снижает скорость закрытия.

Шаг 5: Отрегулируйте скорость фиксации

Сделайте 1,5–2 оборота против часовой стрелки для достижения желаемой скорости фиксации. Правильная скорость фиксации зависит от ситуации. Если это внешняя дверь, вы можете увеличить скорость защелки (против часовой стрелки), чтобы она закрывалась немного быстрее.Если это офисная дверь, вы можете замедлить ее (по часовой стрелке), чтобы она не хлопала.

Шаг 6: Проверьте дверь

Откройте и закройте дверь несколько раз, чтобы проверить настройки и внести необходимые изменения. Не забывайте вносить небольшие корректировки за раз; даже восьмая часть оборота может иметь большое значение! Поверните клапаны по часовой стрелке, чтобы уменьшить скорость доводчика, и против часовой стрелки, чтобы увеличить скорость. Чтобы увидеть этот процесс в действии, посмотрите видео ниже.

Кроме того, существуют важные требования к ADA, противопожарной двери и безопасности жизни, которые вы должны учитывать при работе с дверными доводчиками, такие как сила и скорость закрытия.Мы здесь, чтобы помочь! Наша команда экспертов может ответить на ваши вопросы, чтобы помочь удовлетворить эти требования.

Свяжитесь с нами сегодня и позвольте нам помочь вам с вашим следующим проектом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
