Как дымоход вывести через крышу: как вывести печной дымоход сквозь потолок и перекрытия

Содержание

вывод и монтаж печной трубы – как установить, вывести, сделать и провести правильную установку дымового отвода

Содержание

Объекты, имеющие функцию отопления от котла, печи или камина требуют нормального вывода дыма наружу, что необходимо для поддержания защиты и безопасности жильцов. Поэтому крайне важно знать, как сделать проход трубы дымохода через крышу и кровлю с учетом всех стандартов.


Основные правила

Если в доме есть отопление, вам потребуется создать оптимальные условия для удаления дымовых газов. Существует несколько способов выведения трубы в зависимости от места установки. На его выбор влияет множество факторов, а дымоотвод может устанавливаться:

  • в самом коньке;
  • на расстоянии от него.


Каждый из описанных способов имеет свои отличия и особенности, но преимущество отдается монтажу по второму варианту. Для поддержания нужной силы тяги общая высота дымового канала должна соответствовать пределам 5-10 м.



Как защитить кровлю от горения

Для этого нужно учесть два момента:

  • Проход через стеновые и потолочные перекрытия. Здесь обязательно использование ППУ с минеритом, так как внешняя труба сэндвича нагревается до температуры 200*.
  • При проходе через крышу необходима крышная разделка и все остальные сопутствующие элементы.

Согласно нормам, минимально допустимое расстояние между дымоотводом и несущими балками или стропилом должна быть 130-250 мм. Изнутри конструкция наполнена жаростойким материалом.

Схемы проходов вы можете найти в каталоге Феррум в разделе сайта «рекламная и полиграфическая продукция».

Проход дымоотвода через кровлю

Предназначением дымохода является удаление продуктов горения. Как описывалось выше, высота трубы должна рассчитываться специалистом с учетом стандартов СНиП и удаленностью от конька.


Узел прохода

Один из вариантов — проход сквозь конек.

Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

  • Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.
  • Высота дымоотвода над кровлей составляет не менее 0,5 м.
  • Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.
  • Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.
  • Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.


Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.


На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

  1. По бокам монтируются дополнительные стропила.
  2. Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).
  3. Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.


Видеоматериал: нюансы установки

Вывод дымоотвода через разнообразные типы кровли

Ниже – рекомендации по монтажу дымоотводящего канала в зависимости от материала крыши.


Кровля из черепицы

В таком варианте для обработки прохода профессионалы прибегают к применению рифленого, самоклеящегося, листового алюминия или свинца.

Выведение трубы с сечением в форме квадрата или прямоугольника

Если дымоотводящее отверстие имеет кирпичную основу, то из-за нестандартных габаритов, перед выведением небольшая часть листков покрытия должна сниматься или вырезаться в большем размере.

Чтобы обеспечить гидроизоляцию, применяются эластичные ленты, имеющие основу из клея. Они клеятся специалистом на трубное основание и кровельную обрешетку. Верхний край крепится посредством планки из металла, а имеющиеся соединения замазываются герметичным веществом.

 Для предупреждения попадания осадков рекомендуется установить дополнительный галстук.

Проход круглой печной трубы через крышу

Обеспечивается благодаря специальному колпаку, который отвечает за проведение дымоотводящего отверстия. В покрытии делается небольшое и ровное отверстие, согласно трубным габаритам. На него надевается мастер-флеш, а имеющиеся соединения замазываются герметичным веществом.

Видеоматериал: герметичность дымохода из кирпича через металлочерепицу

Кровля из профнастила

Это актуальный материал, часто применяемый при проведении строительных работ. Однако при его использовании существует риск развития протечки, особенно при несоблюдении технических правил. Чтобы предотвратить такой исход, рекомендуется располагать его в вертикальном положении. Кровельное отверстие делается болгаркой, но необходимо следить за отсутствием на полученном профнастиле зазубрин и прочих неровностей.

Как вывести прямоугольную трубу дымохода

В этой ситуации профессионалы рекомендуют привлекать оцинкованный лист:

  1. Вырезание четырех планок для дальнейшего монтирования с каждой из сторон.
  2. Укладка от нижнего края до карниза.
  3. Приставить планки и крепление низа к обрешетке.
  4. Обеспечить герметичность.
Выведение дымоотвода сечением в форме круга

В этом случае установка дымохода через крышу требует наличия рулонной битумной изоляции или одноименной фольгированной ленты. После этого устанавливается проходка, наклеивающаяся на обрешетку, и уплотняется термоустойчивым герметическим веществом. Если она выполнена из резиновой основы, повышается риск плавления, поэтому стоит поместить под него хомут и прокладку, способную выдерживать относительно высокие температуры.


Видеоматериал: установка дымового канала через кровлю из профнастила

Покрытие из ондулина

Отличительной чертой этого материала считается высокая надежность и устойчивость, поэтому важно сделать маленькое отверстие и заполнить его термоустойчивым материалом. Для стыковой изоляции потребуется монтировать разделку из железа и фартук, а края подвести под ондулиновые листы.

Видеоматериал: герметичность трубы на крыше из ондулина

Выведение через мягкую кровлю

Отличительной чертой материала служит то, что он относится к категории горючих стройматериалов. Поэтому для него необходимо оставить пространство между покрытием и отверстием под дымоход (примерно 13-25 мм). Гидроизоляция делается идентично прочим вариантам. Отличие – это использование ендового ковра или заведение на трубу самого покрытия.


Как установить дымоход через крышу

Работы, осуществляемые специалистом, протекают в несколько стадий:

  1. Определение наилучшей локализации места прохода.
  2. Установка короба.
  3. Вырезание отверстия в скате.
  4. Отгибание материала для кровли наружу, а изоляции от влаги – во внутреннюю сторону.
  5. Фиксация.
  6. Заделывание короба и наполнение термоизоляцией.
  7. Создание герметичности при помощи герметиков.

Проход через ондулин

Важнейшая задача – это максимальное заполнение внутренней полости огнеустойчивыми материалами. Изоляция обеспечивается фартуком, заводящимся под кровлю. С этой целью стоит присмотреться и приобрести самоклеящуюся ленту «Ондуфлеш».

Выведение дымового канала в построенной крыше мастером

  1. Выбор подходящего места.
  2. Формирование короба из брусьев.
  3. Создание отверстия в кровле.
  4. Наполнение короба негорючим материалом.
  5. Заделывание стыков герметичным веществом.

Монтирование труб с прямоугольным или квадратным проходом

Стандартным правилом профессионалов является строгое вертикальное положение. Дальнейшие действия имеют такую последовательность:

  1. Вырезание отверстия в кровле и монтаж деревянной конструкции.
  2. Фиксация стального листа и защитно-декоративной пластинки.
  3. Заведение краев гидроизоляции.
  4. Монтаж внутреннего фартука и установка внешнего.

Труба круглого сечения

Отличием установочных работ является необходимость использовать специальную разделку. Вывод профессионалом осуществляется так:

  1. Обустройство короба.
  2. Вырезание отверстия под дымоотвод.
  3. Закрепление железного листа или монтаж уже готовой детали.

Эластичные проходки

Так как провести дымоход через крышу без профессиональной помощи проблематично, важно уделить должное внимание выбору каждой детали.

Отличительными характеристиками являются:

  • Устойчивость к неблагоприятным погодным условиям.
  • Стойкостью к ультрафиолету.
  • Гибкость.
  • Плотное прилегание.
  • Эстетичность.

Жесткие проходки

Существует два основных вида:

  • Неразъемный – вставляется в верхний край дымохода, после чего сверху надевается оголовок или конус.
  • Разъемный – его верхняя часть надевается на дымоотвод, а по краям наносится герметичное вещество, крепкая фиксация обеспечивается с помощью хомута.

Высота и размещение дымовой трубы

Все проводимые расчеты основываются на требованиях СНиП 41-01-2003 и СП (строительных правилах) 7.13130.2009, а также на полученных рекомендациях от производителей отопительных устройств.


При конструировании кровли плоского типа подразумевается оставить запас минимум в 50 см. Для скатной крыши действуют следующие правила от мастеров, основывающиеся на расстоянии между дымоходом и коньком и их расположением:

  • До полутора метров. В этом случае высота трубы должна быть не меньше 50 см (относительно последнего или ограждающего парапета).
  • В пределах 1,5-3 метров. Здесь высота не может быть ниже конька.
  • Если вы хотите разместить элементы дальше, чем на 3 метра, то минимальная высота будет определяться путем проведения линии под углом 10 градусов относительно горизонта.

Герметизация дымоотвода

Очень важный и ответственный этап. От его исхода зависят сроки службы самого дымохода и всей отопительной системы в целом.

Какая преследуется цель

Обеспечение герметичности проводится для:

  • Недопущения попадания дыма внутрь помещения.
  • Соблюдения техники безопасности.
  • Поддержания эстетичности.

Пожаробезопасность

Некоторые слои кровельного пирога и деревянная стропильная система не могут выдержать воздействие высоких температур, поэтому повышается вероятность возгорания. Для устранения этого риска необходимо применить специальный короб вдоль периметра кровельного отверстия.

Гидроизоляция трубы

Защита от влаги также важный этап, который нельзя пропускать при обустройстве прохода.

Основные монтажные работы

Короб монтируется из бруса, находящегося на уровне с обрешеткой. По его краям фиксируется парогидроизоляция. Для этого делается крестовидный надрез полотна и разворот во внутреннюю поверхность частей материала в форме треугольника. Для обеспечения фиксации необходимо запастись гвоздями с широкой шляпкой или строительными скобами. Также потребуются герметики и клеевая лента.

Устранение течи на крыше возле трубы

Для этого обязательно укладывается дренажный желоб. А само отверстие закрывается внутренним и декоративным фартуками.


Изоляция битумной лентой

Обеспечивает высокий уровень герметизации любого типа поверхности. Она полностью исключает негативное воздействие влаги, так как отличается значительной прочностью.

Элементы, используемые для вывода и герметизации
  • Короб оцинкованный.
  • Лист накладной потолочный.
  • Хомуты стяжные из нерж. стали.

При условии правильности выполнения технических правил, проход дымовой трубы через крышу и кровлю отличается хорошей термоизоляцией, которая добивается путем заполнения внутренней полости базальтовой ватой или прочими жаростойкими материалами. При возможности лучше оставить маленькое пространство с воздухом (5-7 см) между утеплителем и дымовым проводником. Если при монтировании конструкции участвуют проходки, то выбрать нужную деталь стоит с учетом материала, составляющего основу.

Видео

Результат неправильной установки

Вследствие несоблюдения главных правил и техники безопасности, могут возникнуть такие последствия как:

  • Разрушение дымохода.
  • Просачивание влаги внутрь трубы и развитие грибковой инфекции.
  • Увеличение влажности и нарушение гидроизоляционного ковра.
  • Усиление потери тепла.
  • Создание препятствий при воздушной циркуляции.
  • Образование трещин.

Заключение

Опытные монтажники подскажут, как провести дымоход через крышу с учетом всех стандартов и технических рекомендаций, а специалисты FERRUM помогут собрать полноценный комплект. Только грамотно подобранное изделие и правильный монтаж гарантируют качественное удаление продуктов горения, и поддержание оптимальной циркуляции воздуха в доме.

Как вывести трубу через крышу из профнастила и металлочерепицы — фото, видео

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Содержание статьи

Схема дымоходной системы из металлических труб

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

  1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
  2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

  1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
  2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
  3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
  4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
  5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
  6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

    Монтаж короба для вывода дымоходной трубы

  7. Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

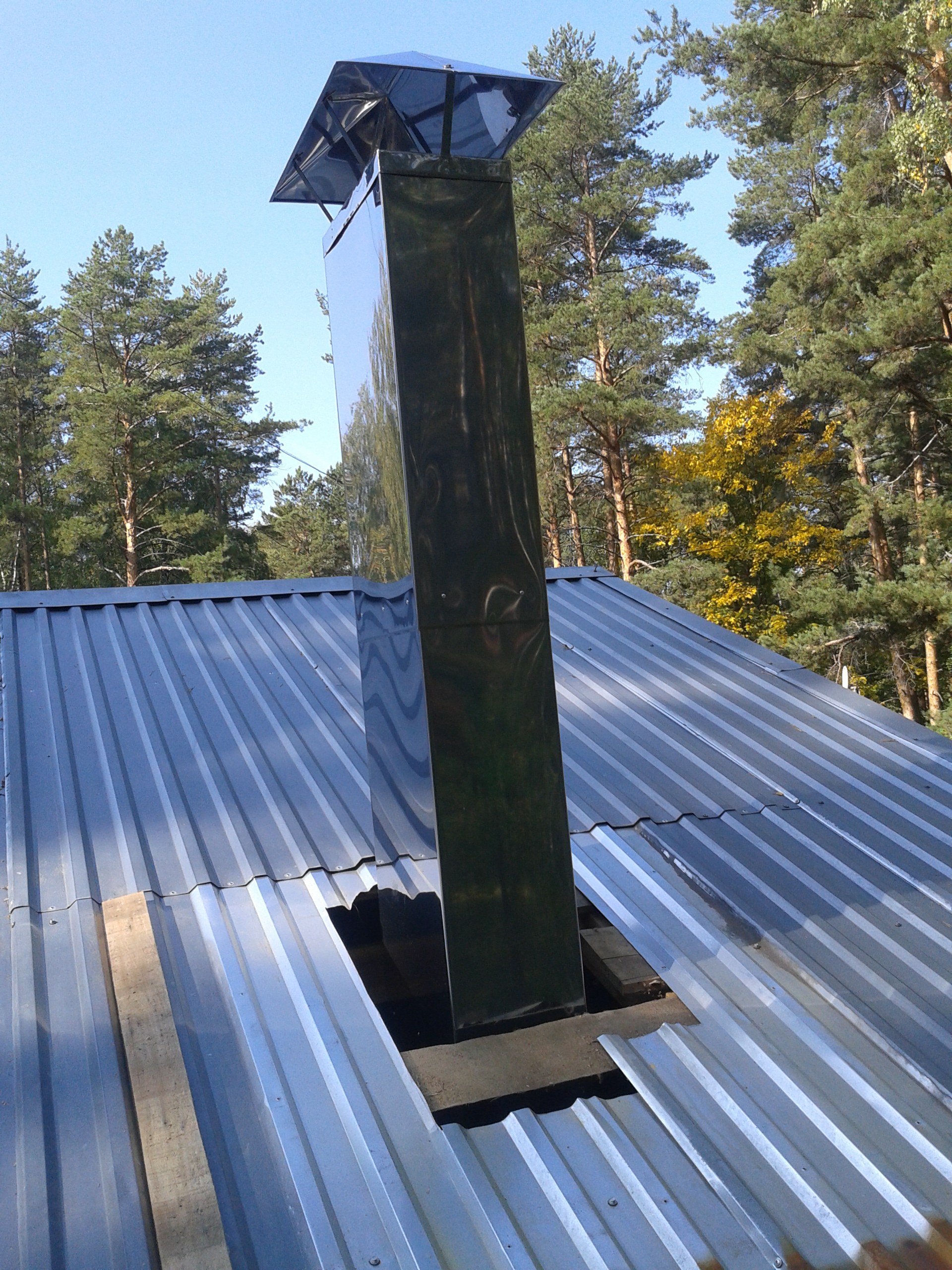

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

    Монтаж силиконового уплотнителя для гидроизоляции соединения между профнастилом и трубой

  • Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
  • После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Видео-инструкция

Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

  • Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
  • При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
  • нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

  1. После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
  2. Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
  3. Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
  4. Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
  5. Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

  • На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
  • После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
  • Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
  • Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
  • Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
  • Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Видео по теме:

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Посмотрите еще статьи:

Как вывести трубу через крышу и стену и что для этого нужно

Вывод и заделка трубы на крыше бани процесс довольно сложный и хлопотный. Ведь неправильная установка и изоляции трубы может привести к попаданию влаги в дымоход или печь и даже к пожару. Так что прежде чем выводить трубу из бани, следует определиться с её видом, конструкцией и, конечно же, разобраться в том, как все сделать правильно и безопасно.

Прежде чем приступить к рассмотрению вопроса: как вывести трубу из бани через крышу, нужно решить, куда вы ее будете выводить. Варианта два:

Второй вариант реализуется легче: нужно только обеспечить безопасный проход через стену. Он к тому же менее пожароопасный. Но имеются и недостатки: во-первых, не каждая печка установлена возле стены, выходящей на улицу (расстояние до нее не должно быть больше 50-70см), во-вторых, выводя трубу на улицу, значительную часть тепла вы также выводите из помещения.

Важно! Куда бы вы ни выводили дымовую трубу – в стену или в потолок – в проходном узле не должно быть стыков. Перед или после – можно, внутри – недопустимо. Планируя свой дымоход, обязательно учтите это.



Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться  от горючих стен и края кровли на расстоянии не менее 500 мм.  Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Как вывести дымоход через стену

И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.

Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.

Какого размера проем в стене нужно вырезать

Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.

Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины

Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого  соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку»  можно сделать и для наружной стены.

Еще один вариант вывода дымохда через стену

Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.

Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250оС -350 оС. Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000оС или выше.

Выбираем место вывода дымохода через кровлю

Если трубу от печи решили выводить  через кровлю, важно правильно выбрать место вывода дымохода. Сначала о том, где устанавливать нельзя:

  • В ендове – слишком тяжело при сложной конфигурации кровли обеспечить требуемую степень гидроизоляции, много скапливается снега и воды тут тоже очень много.
  • Рядом с окнами мансарды (если имеется) или напротив окон соседнего дома.

Теперь о том, где кровельщики и печники советуют выводить дымоход:

  • Печники советуют выводить дымовую трубу через конек скатной кровли. Но кровельщики от такого варианта не в восторге: нарушается целостность конструкции, и она становится гораздо сложнее (а значит – дороже).
  • Недалеко от конька. Этот вариант приемлем и сточки зрения кровельщиков и с точки зрения печников.



Высота трубы зависит от места выхода дымохода

Второй вариант хорош со всех сторон. Он не допускает образования больших скоплений снега над трубой в зимний период, во время дождя воды недалеко от конька также не очень много (ниже, ближе к краю, ее становится гораздо больше). Следует устанавливать дымоход  возле конька крыши еще по одной причине:  это позволит  поднимать дымоход над кровлей на небольшую высоту, так как он должен выступать над коньком не менее чем на 50см. Потому получается, что чем ближе к краю вы выводите трубу, тем больше ее надо поднимать над уровнем кровли. А чем меньше будет высота трубы над крышей бани, тем больше будет ее устойчивость к ветровой нагрузке и образованию конденсата и легче будет обеспечить ее устойчивость к воздействию ветра.

Проектируя дымоход и выбирая место под установку печи нужно помнить эти правила, но еще стоит учесть, что общая длина горизонтальных и скошенных участков должна быть не более 1 метра, так как это способствует сохранению тяги и препятствует отложению сажи внутри дымохода.

Как правильно вывести трубу через кровлю

Удобнее выводить квадратные или прямоугольные дымовые трубы: они позволяют использовать  фабричные, готовые элементы. Еще недавно круглые дымоходы проводить через кровлю было сложнее: нужно было изготавливать из жести или оцинкованного металла юбки, придумывать как и чем их заизолировать. Но последние несколько лет появились мастер-флеши и готовые металлические фартуки и патроны, которые позволяют легко заизолировать трубу любого диаметра и обезопасить места выхода от протечек воды. Ведь именно гидроизоляция места вывода — самый сложный момент.

Проводя прямоугольные дымоходы через кровлю можно использовать фабричные материалы

Изначально в кровле прорезается отверстие. Его размер и форма зависит от геометрии трубы. После чего из дополнительных стропильных ног и поперечных балок вокруг трубы дымохода (на расстоянии 15 см от края трубы) сооружается короб. Для того чтобы обеспечить герметичность кровли возле короба, ее гидроизоляцию и пароизоляционные мембраны (весь пирог) надрезают в форме конверта. Края пирога заворачивают вниз и крепят к балкам и стропилам гвоздями или скобами с использованием прижимных планок. Места крепления и края пленок и мембран желательно проклеить липкой лентой или нанести герметик. Дело в том, что выводя дымоход, мы вынуждены нарушать целостность гидро- и паро- изоляции, что отрицательно сказывается на долговечности кровли. Потому нужно добиться того, чтобы вред от такого «вторжения» был минимальный.

Через кровлю проводят дымоход в отдельном коробе и лучше, чтобы он был негорючим

Важно помнить, что труба должна быть зафиксирована так, чтобы она оставалась подвижной по отношению к кровле. Из-за температурного расширения она изменяет свои размеры (величина зависит от материала) потому жестко закреплять ее нельзя: разрушиться или кровля или труба. Если трубе нужно придать направление, используют металлические планки, но к самой трубе их не крепят.

Если трубу нужно закрепить, это делают при помощи направляющих. «Наглухо» закреплять ее нельзя из-за температурного расширения

Если через кровлю выводится труба от банной печи, температура ее будет высокой даже если труба кирпичная или сэндвич: во время подготовки парилки температура дыма и газов может быть 500-600оС и выше. Так что даже через несколько метров от печи  температура остается очень высокой. Разве что часть энергии отбирают на обогрев камней или воды, но все равно, дымоход бани очень пожароопасен. Потому деревянный короб вокруг такой печи требует дополнительной защиты. Одно из противопожарных мероприятий —  пропитать древесину антипиренными составами (если вы не делали этого для всех кровельных стропил). Нужно также защитить близлежащие деревянные материалы при помощи жаростойких теплоизолирующих материалов. Например, на этом фото сделан короб из минерита. Можно использовать любой другой материал с подобными свойствами, главное, чтобы он выдерживал температуры 500-600оС.

Короб для сэндвич трубы оббит минеритом

Можно прикрепить к балкам ту же базальтовую вату, что и для проходного узла: обложить ею края кровельного разреза, поверху закрепить полосы металла или гипса и т.п. Снизу подшить металлическую пластину с отверстием подходящего размера и формы, а свободное пространство между трубой и коробом заложить все жаростойким теплоизолятором. По сути, сделать тот же проходной узел, что и на потолке, только уже на кровле он имеет несколько другую геометрию. Для круглых труб стандартного диаметра можно использовать готовые проходные кровельные узлы, но нужно точно знать уклон кровли и диаметр трубы.

Как изолировать трубу на крыше

Если труба сделана из кирпича, разрешить вопрос о том, как заделать проход кирпичной трубы через крышу,  можно с помощью фабричных материалов, которые идут чаще всего в комплекте с кровельными материалами.  Более подробно о проходе квадратного или прямоугольного дымохода  читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

В случае установки круглого дымохода проход сэндвич трубы через крышу можно загерметизировать с помощью мягкой проходки. Это конструкция из эластичной части из силикона или резины и фланца. Фланец может быть из того же силикона или резины, но часто они металлизированы, чтобы была возможность придать ему форму, соответствующую профилю кровельного материала. Эти мягкие силиконовые и резиновые проходки имеют разные углы уклона, цвета и размеры, позволяю заделывать стык любой крыши с дымовой круглой трубой практически идеально.  В некоторых случаях мягкие проходки называют «Мастер-флеш». Это название изделия одной из фирм — Master Flash – которые первыми вышли на наш рынок. Потому все более-менее похожие изделия называют мастер-флеш.

Мягкие проходки для разного типа кровельных материалов

Один нюанс: используются мягкие проходки в диапазоне температур от -50оС до +140оС, но стыкуются с трубами, температура которых не выше 100оС. Если вы выводите трубу от бани, то, скорее всего, во время подготовки парилки труба будет значительно горячее. Даже если это сэндвич. Хотя все зависит от устройства печи и того, насколько используется тепло дымохода в каждом конкретном случае (есть ли бак на трубе или каменка, насколько горячим выходит дым из топки и т.д.). Если температура трубы выше 100оС, придется использовать металлический стакан и такую же юбку.

Если температура трубы выше 100 градусов используют металлический стакан и такую же юбку

Как установить мастер-флеш на крышу

Большинство проходок выполнены из нескольких постепенно уменьшающихся диаметров. Перед установкой ненужную часть гофры срезают до необходимого размера. При этом надо помнить, что отверстие на проходке должно быть меньше на 20% диаметра трубы. В результате надеть на трубу бывает достаточно сложно и усилия приходится прилагать немалые. Чтобы меньше мучиться, трубу можно смазать мыльным раствором.  Что-либо другое применять нежелательно: хоть материал и стойкий к коррозии, но вы можете случайно выбрать состав, к которому он окажется недостаточно нейтрален.  После того как проходка натянута на трубу остается придать фланцу нужную форму. В некоторых случаях края фланца имеют металлизированное покрытие, тогда можно использовать молоток. С его помощью несильными ударами добиться повторения профиля кровельного материала. И последний этап установки — заполнить канавки на фланце герметиком, прижать к материалу кровли и закрепить саморезами.

Как установить «Мамтер Флеш»

Есть, правда, мягкие проходки для мягкой кровли или мембран. У них на тыльной стороне фланца нанесен клеящий состав, сверху закрытый защитной полосой бумаги. Обезжирив поверхность, к которой будет фланец крепиться, снимаете защитный слой, плотно прижимаете юбку проходки. Можно прокатать стык резиновым валиком чтобы точно выгнать весь воздух из места соединения, а можно для надежности нанести по краю слой герметика.

Порядок установки мягкой проходки кровли

При помощи мастер-флеша  можно сделать и проход дымохода через крышу из металлочерепицы, хотя в данном случае удобнее наверное,  использовать кровельные проходы фабричного образца. Фирма-изготовитель кровельного материала к листу металлочерепицы в заводских условиях приделывает колпак, через который и устанавливается труба дымохода. Простое решение и эстетичное: этот элемент имеет цвет, аналогичный кровельному покрытию.

Как установить дымоход через крышу

Строительство дымохода является достаточно сложным процессом, который должен осуществляться согласно строительным нормам. Часто при создании новых домов производится проведение трубы через уже созданную кровлю. Также возможно выведение через стену. Перед тем как установить дымоход через готовую крышу, стоит узнать о последствиях неправильных действий, чтобы внимательнее относиться к каждому правилу выполнения работ.

Последствия неправильного монтажа трубы

Стоит помнить, что многие печники берут плату за создание печи, но не осуществляют вывод дымохода. Многим владельцам приходится выполнять все работы самостоятельно. При соблюдении определенных правил, все работы могут быть выполнены качественно без помощи профессионалов. Если отделка дымохода на крыше будет проведена неправильно, это может привести к появлению определенных последствий:

  1. Через щели между кровлей и трубой будет проникать влага, разрушая дымоход и материалы, из которых изготовлена крыша.
  2. Увеличение влажности внутри трубы, из-за чего в ней может появиться плесень. Стоит отметить, что споры некоторых видов грибка опасны для здоровья человека, поэтому игнорирование проблемы может привести к ухудшению состояния людей в доме.
  3. Изменение характеристик теплоизоляционного материала из-за попадания на него влаги. Важно помнить, что после высыхания утеплитель не восстанавливает характеристики.
  4. Нарушение циркуляции воздуха из-за наличия щелей около дымохода. Проникновение воздуха в зимнее время приводит к увеличению теплопотерь.

Чтобы избежать описанных проблем, достаточно правильно произвести монтаж трубы и е теплоизоляцию, следуя советам профессионалов. Стоит помнить, что высота дымохода относительно конька крыши должна составлять не менее 0,5 м, если он находится на близком расстоянии от конька.

Особенности разных типов дымоходов

Для создания дымохода могут использоваться следующие материалы:

  • металлическая труба;
  • огнеупорный кирпич;
  • асбестоцементные трубы

Для каждого типа труб используются различные гидроизоляционные материалы. Также важно учитывать особенности выведения труб через крышу. Во время выбора типа проведения дымохода учитывается вид применяемого топлива, так как от этого зависит температура сгорания.

Именно поэтому перед началом разработки проекта дымохода необходимо определить, какой вид топлива будет использоваться для отопления дома. Металлические трубы не стоит использовать в случаях, если печь топится дровами и углем. При этом дымоотводы таких печей необходимо оснащать искроуловителями.

Профессиональные строители рекомендуют создавать дымоходы, имеющие прямоугольное или квадратное, а для гидроизоляции примыкания их к кровле стоит использовать готовые планки.

Как выбрать место для трубы

Так как во время прохождения дыма труба нагревается, во время вывода ее на крыше необходимо учитывать требования пожаробезопасности. Лучше всего располагать дымоход на крыше на близком расстоянии от конька. Это обусловлено несколькими причинами:

  1. Исключение протечек во время дождя. Также благодаря близкому расположению трубы от конька в зимнее время происходит накопление минимального количества снега.
  2. Минимальное образование конденсата в трубе. Если дымоход располагается низко и имеет большую высоту, внутри будет появляться большое количество влаги из-за разницы температур.

Если труба располагается на расстоянии более полутора метров, она должна находиться не ниже линии, проведенной от конька под углом 10 градусов к горизонту. Во время выбора места для установки трубы необходимо учитывать и другие советы опытных строителей:

  1. Трубу не стоит размещать на близком расстоянии от мансардных окон. Это связано с тем, что в них может попасть угарный газ.
  2. Также дымоход не следует устанавливать на внутреннем стыке кровли, так как в зимнее время года над трубой скапливается большое количество снега.
  3. Не следует жестко соединять кровлю с трубой, так как при деформации кровли будет происходить разрушение трубы.

Стоит помнить, что труба должна выводиться таким образом, чтобы материалы кровли были надежно защищены от высокой температуры.

Правила создания короба для дымохода

Чтобы правильно вывести трубу через кровлю, необходимо создать для нее собственную систему балок. Она должна находиться на определенном расстоянии от трубы. Этот параметр указывается в СНиП и зависит от особенностей дымохода.

Для того, чтобы утеплить конструкцию, необходимо применять негорючие материалы. Чаще всего устанавливается стекловата или каменная вата. Эти материалы набиваются в пространство между трубой и коробом.

Стоит отметить, что гидроизоляционный материал надрезается крест-накрест, после чего края подворачиваются и закрепляются на стропильной системе. Во время создания короба необходимо дополнительно герметизировать стыки уплотнительной лентой.

С внешней стороны над кровельным покрытием закрепляются элементы, которые защищают стыки от проникновения влаги. Стоит учитывать, сто создание короба для трубы может ухудшить воздухообмен под кровельным материалом. Чтобы предотвратить негативные последствия установки такой системы, стоит сделать дополнительные элементы вентиляционной системы.

Важно! Если труба имеет ширину более 800 мм, на кровле выше по скату необходимо создать разуклонку.

Использование эластичной проходки

Многие владельцы частных домов устанавливают круглые трубы. Для обеспечения герметичности примыкания кровли к дымоходу используется эластичная проходка. Такие изделия создаются из эластичного силикона и представляют собой воронку. Они могут подстраиваться под угол ската, поэтому надежно защищают примыкание от проникновения влаги.

Покупая эластичную проходку необходимо руководствоваться такими параметрами, как диаметр трубы и цвет отделочного материала для кровли. Ступенчатые изделия подходят практически для вех типов кровель и дымоходов. Установка таких изделий производится достаточно просто. Для этого необходимо наложить фартук на дымоход, после чего закрепить его на кровле при помощи металлического круга с отверстиями для креплений. После этого нужно обработать стыки герметиком.

Установка проходного патрубка из металла

Во многих строительных магазинах можно приобрести патрубок для круглых труб, изготовленный из металла. Он используется для того, чтобы выполнить проход дымохода через крышу, не имеющую рельефа. Во время покупки необходимо выбирать такие изделия исходя из угла наклона кровли.

Для выполнения монтажа производятся следующие действия:

  1. Сначала осуществляется вырезание в кровле отверстия. Для этого при помощи маркера необходимо на поверхности крыши создается разметка. Резка производится при помощи болгарки и острых ножниц.
  2. После этого происходит вынимание термоизолирующего и гидроизоляционного материала. При необходимости стоит удалить некоторые элементы обрешетки. Если это повлияет на ослабление конструкции, ее необходимо усилить, закрепив новые доски.
  3. С нижней стороны крыши происходить закрепление листа огнестойкого материала. Стоит помнить, что с каждой стороны от изделия был запас, равный 15-20 см.
  4. После этого происходит установка модуля в отверстие и состыковка его с проложенным дымоходом.
  5. После этого на трубу надевается выводной патрубок, который затем закрепляется саморезами и огнестойким герметиком.
  6. На следующем этапе происходит надстройка трубы до необходимого уровня.

Некоторые строители заранее впаивают дымоход в проходной патрубок и обкладывают ее термоизолирующим материалом. Чаще всего используется каменная вата. Только после этого конструкция монтируется в проход. Перед тем, как вывести дымоход через крышу, необходимо рассчитать размеры конструкции, составив чертеж. Это поможет вывести дымоход без совершения ошибок.

Вывод через кровлю прямоугольных и квадратных дымоходов

Трубы, которые выполнены из кирпича, имеют квадратную форму, поэтому для их герметизации не могут быть использованы описанные способы. Когда создаваемый дымоход приближается к кровле, происходит создание в ней отверстия, размер которого будет больше трубы примерно на 2,5 см. С внешней стороны осуществляется облицовка дымохода асбестовыми листами. Это необходимо для защиты кровли от возгорания.

На кирпичной трубе происходит закрепление мягкой гидроизоляции дымохода на крыше при помощи металлического профиля. Нижний край материала фиксируется на крыше при помощи герметика. После проведения данных работ устанавливается декоративный фартук, который состоит их доборных элементов и надежно защищает стыки от влаги.

Перед началом использования печи стоит проверить надежность установленной конструкции. Если соединения будут иметь дефекты, влага будет проникать под кровельный материал. Многие строители, выводящие дымоход через кровлю своими руками, допускают ошибки, которые впоследствии приходится исправлять. Чтобы осуществлять все действия правильно, необходимо заранее подготовить все материалы и перепроверить расчеты, производимые во время создания чертежа.

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

Содержание статьи

Разновидности

Элементы различаются между собой по материалу изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
  • Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
  • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

ОСТОРОЖНО!

Категорически не рекомендуется использовать трубы из асбоцемента. Их огнестойкость находится на низком уровне, а при нагревании они выделяют канцерогены, отравляющие окружающий воздух.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

  • Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
  • Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

ОБРАТИТЕ ВНИМАНИЕ!

Нежелательно, чтобы отверстие под трубу было перпендикулярным элементам стропильной системы. В обратном случае при сооружении конструкции дымохода придется обходить стропильные балки, что усложнит ее и увеличит расходы материала.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила



В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

  • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!

Тянуть изделие можно только за его конус. Если прилагать усилия к его основанию, то оно может прийти в негодность.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Полезное видео

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как правильно вывести дымоход через крышу — Postroyka-Dom.com

В статье расскажем как правильно вывести дымоход через крышу. Ничего сложного в этом процессе нет, хотя определенные теоретические познания для этого все же понадобятся. Итак, как же выполнить монтаж дымохода через крышу?

Для правильного выполнения данной задачи, следует действовать согласно следующему списку:

  • Выбор проходной точки
  • Подготовка каркаса крыши
  • Прорезь отверстия в кровле

Для проведения дымохода сквозь каркас кровли, потребуется нарушить её целостность. На этом этапе вы должны будете произвести следующие действия:

При помощи отвеса следует выполнить проекцию стропильной балки плоскость. чердачного перекрытия, а за тем произвести отмер расстояния от этого места в размере 150 см к стороне наклона крыши. Перенос этой отметки выполняется поверх стропила – которое сыграет роль центральной оси трубы.

Далее отступаем от данной отметки расстояние внешнего радиуса дымохода и 25 см сверху. После этого, в указанном месте монтируется верхняя балка, под углом 90 градусов к стропилу крыши.

По такому же принципу и выполняется расчет месторасположения балки, которая находится внизу.

Если не получается сделать дымоход вертикально можно сместить его на метр полтора

В результате — выполняется конструкция силового короба, в состав которого входят стропила и балки, при этом, каждая его сторона будет такой же, как и труба, плюс 50 см.

После того, как силовой короб будет готов, вскрывают кровлю. Чтобы это сделать, в месте, где сопрягаются стропило и балка, с внутренней стороны насквозь просверливают отверстие. Такие же действия производятся и в зоне остальных углов силового короба. Теперь ,следует очертить границы, а после этого вскрыть кровельный пирог.

Данная операция выполняется следующим образом:

Каждый слой надрезается в соответствии с внутренним периметром короба.

Надрезы выполняются диагонально

После вскрытия кровли, выполняется монтаж дымохода сквозь крышу. Чтобы выполнить эти действия, материал отгибают вверх, а изоляцию внутрь, после чего вставляют трубу.

С наружной стороны на трубу надевают теплоизоляционный каркас и выполняют фиксацию конструкции. За тем, производиться заделка короба с засыпанием во внутреннюю его часть керамзита. И напоследок обеспечивают герметизацию соединений и устанавливают на дымоходную трубу крышку.

Видео: как вывести дымоход через крышу



Установка дымохода | MOTHER EARTH NEWS

Установка отдельно стоящей дровяной печи требует установки дымохода для вентиляции дровяной печи. Это пошаговое руководство объяснит типичную установку дымохода и дымохода при вентиляции через плоский потолок. Каждая установка отличается, поэтому, если у вас есть вопросы о вашей конкретной установке, мы будем рады помочь; Пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо вопросы по установке дровяной печи.

Ниже мы подробно объясним, как установить изолированную дымоходную трубу класса А и черную печную трубу для вентиляции дровяной печи через плоский потолок.Прочитав, вы увидите, насколько проста установка, и узнаете основы того, как установить свою собственную. Мы также включили установочное видео для визуального ознакомления.

1. Сначала найдите центральную точку, в которой дымоход будет проходить через потолок. Вы можете отметить это маркером. При использовании одностенных черных печных труб вы должны находиться на расстоянии 18 дюймов от горючих материалов.

2. После того, как центральная точка будет найдена, используйте потолочную опорную коробку, чтобы отметить потолок, чтобы сделать вырез.Обведите внешнюю часть потолочной опоры на потолке.

3. Следуя вашей отметке, вырежьте отверстие в потолке пилой.

4. Потолочная опорная коробка поставляется с двумя кронштейнами для крепления к потолочным балкам. С чердака проденьте коробку опоры потолка через проем и прикрепите коробку опоры к балкам потолка.

5. Теперь, когда мы прошли сквозь потолок, нам нужно разметить отверстие, чтобы пройти сквозь крышу. Продвигая секцию одностенной трубы печи через опорную коробку с прикрепленным к ней уровнем, вы можете отметить, где центральная точка трубы будет находиться на крыше.Проведение винта через настил крыши позволит легко определить с крыши, где будет проходить центр трубы.

6. Переходя к крыше, возьмите регулируемую кровельную планку и отцентрируйте ее вокруг винта, который вы только что вставили в крышу. Самый простой способ разметить отверстие — использовать оклад в качестве трафарета и покрасить распылением внутреннюю часть черепицы, где вы будете делать разрез.

7. После того, как отверстие на крыше будет обозначено, воспользуйтесь пиловочником и прорежьте отверстие в крыше.


8. Чтобы планка проскользнула под черепицу, необходимо обрезать гвозди на верхней половине круга. Используя ножницы для жести, отрежьте черепицу на 2 дюйма на верхней половине круга. Это позволит листу скользить под черепицей.

9. Затем нанесите достаточное количество высокотемпературного силикона на заднюю часть гидроизоляции дымоходной трубы. Сдвиньте регулируемую кровельную планку под верхнюю половину обрезанной черепицы.

10.Прикрутите кровельный оклад к настилу крыши винтами из нержавеющей стали. Силиконовыми покрытиями все головки винтов и область, где вы вставили оклад под черепицу, создадут водонепроницаемое уплотнение.

11. Пришло время собрать нашу изолированную дымоходную трубу Rock-Vent класса А. Найдите конец трубы с заглубленной вниз изоляцией. Это охватываемый конец трубы. Для перехода с изолированной дымоходной трубы класса А на одностенную черную дымовую трубу мы будем использовать универсальный переходник для трубы.Прикрепите переходник к охватываемому концу дымоходной трубы с помощью прилагаемого оборудования.

12. После подключения универсального адаптера опустите эту первую секцию дымохода через оклад и через опорную коробку. Нижняя часть универсального переходника дымохода проходит через опорную коробку.

13. Пока вы все еще находитесь на крыше, прикрепите шторку к дымоходу. Обязательно нанесите полоску силикона вокруг штормового воротника в месте его соприкосновения с дымоходом.Это создаст водонепроницаемое уплотнение.


14. Изолированная дымоходная труба класса A должна выступать над крышей как минимум на 2 фута и должна находиться на расстоянии 10 футов от линии крыши. Прикрепите трубы необходимой длины для вашей установки с помощью прилагаемого оборудования.

15. Теперь прикрепим к дымоходу заглушку от дождя. Используя отвертку для гаек 5/16, прикрепите колпачок от дождя дымовой трубы к верхней части дымовой трубы. Заглушка дымохода будет препятствовать попаданию воды, мусора и животных в дымовую трубу, а также искры от крыши.

16. Мы закончили линию крыши, давайте вернемся внутрь и установим одностенную черную трубу печи на изолированную трубу дымохода. Мы решили использовать телескопическую трубу для первой секции трубы, поскольку она исключает разрезание трубы и дает вам идеальную длину. Присоедините охватывающий конец телескопической трубы печи к охватываемому концу универсального переходника трубы с помощью прилагаемого оборудования.

17. Подсоедините оставшиеся отрезки трубы, необходимые для установки, и подсоедините последнюю секцию трубы к воротнику дровяной печи.Вы можете использовать уровень, чтобы убедиться, что труба прямая.

18. Чтобы правильно завершить установку внутренней трубы, вам нужно установить декоративную манжету вокруг опорной коробки. С помощью прилагаемого оборудования прикрепите его к потолку.

19. Поздравляем! Мы завершили монтаж дымоходной трубы дровяной печи через плоский потолок!

Здесь вы можете найти изолированную дымоходную трубу Rock-Vent класса A и одностенную черную дымовую трубу Rock-Vent, использованные в этом видео по установке дровяной печи.Как всегда, прокомментируйте или свяжитесь с нами с любыми дополнительными вопросами — мы здесь, чтобы помочь вам сделать это самостоятельно и сэкономить.

Jaquelin White — веб-маркетолог недалеко от Анн-Арбора, штат Мичиган. От помощи местным предприятиям в увеличении их присутствия в сети до работы в Rockford Chimney Supply, обслуживающей США и Канаду, Jaquelin любит постоянно меняющиеся способы работы в Интернете, потому что всегда есть что-то новое, чему можно научиться и попробовать. Прочтите все сообщений Жаклин из новостей MOTHER EARTH NEWS здесь.


Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блогов, и они несут ответственность за точность своих сообщений.Чтобы узнать больше об авторе этого сообщения, нажмите на его авторскую ссылку вверху страницы.


Первоначально опубликовано: 18.08.2016 10:46:00

Как провести дымоход через крышу сарая или надворной постройки?

После того, как 2020 год стал годом «работы из дома», мы заметили, что огромное количество новых запросов хлынет, спрашивая; «Как я могу разместить дымоход в своем сарае или надворной постройке?»

Да, когда мы взялись за проекты «сделай сам» и стремились расширить наши жилые помещения за пределы домашнего обучения и горячего рабочего стола за кухонным столом, стало ясно одно — сейчас самое лучшее время, чтобы максимально использовать наши открытые пространства!

Итак, вам интересно, можно ли поставить дровяную горелку в свой сарай? Или у вас в саду есть новый всплывающий домашний офис, который нужно обогреть?

Прочтите наше руководство, чтобы узнать, как установить печь и дымоход в ней прямо сейчас!

Можно ли поставить дровяную горелку в садовом сарае или надворной постройке?

Поставить дровяной камин в садовом сарае или флигеле — это не только возможно, но и фантастическая идея.

Здесь, в Великобритании, даже наши летние ночи могут быть холодными. А когда дело доходит до зимы, отдыхать на открытом воздухе на открытом воздухе становится крайне непрактично, так как вам нужно одеться, чтобы подышать свежим воздухом!

Поэтому установка дровяной печи становится для нас, британцев, невероятно популярным способом максимально использовать наши сады. Устройтесь поудобнее и наслаждайтесь атмосферой на открытом воздухе, пока ваш огонь потрескивает!

Установка дровяной печи в деревянном доме

Естественно, у вас могут возникнуть опасения по поводу безопасности установки дровяной печи в деревянном доме.

И вы правы — высокие температуры в сочетании с легковоспламеняющимися материалами — непростая задача.

По этой причине абсолютно необходимо использовать правильные детали и соблюдать все меры безопасности при установке печи и дымохода. Если вы не уверены, что делаете, мы настоятельно рекомендуем обратиться за помощью к сертифицированному установщику HETAS.

Итак, теперь вы, вероятно, захотите узнать, что вам нужно для установки печи в сарае, флигеле или другом деревянном здании.

Чтобы упростить вам задачу, здесь, в Trade Price Flues, мы собрали фантастический комплект дымохода для одноэтажного садового навеса, который включает в себя все детали, необходимые для вашей дровяной горелки!

Узнайте больше о том, как вы можете использовать его для своего сарая или надворной постройки, ниже …

Какие дровяные горелки есть в правилах для сараев?

Прежде всего, вы должны знать, что единственный безопасный способ установить дровяную горелку в сарае — это использовать систему дымохода с двумя стенками.

Это связано с тем, что двустенная дымовая труба хорошо изолирована, чтобы ее внешняя поверхность не достигла опасно высоких температур. Фактически, двустенные дымоходы предназначены именно для того, чтобы проходить через потолки и стены, где нет традиционных дымоходов.

Однако помните, что хотя двустенный дымоход имеет высокую степень изоляции, вам все равно необходимо соблюдать правильное расстояние до требований к воспламеняемости.

Что касается любых других правил, которые необходимо соблюдать, вы должны следовать тем же правилам, что и при установке дымохода в вашем доме.Это означает, что вы должны соблюдать все меры предосторожности, перечисленные в утвержденном документе J и британских стандартах BS 8303.

Какие еще детали вам понадобятся для установки дровяной печи в сарае?

Возможно, вам интересно узнать, что еще нужно для установки дровяной горелки в сарае.

В наши комплекты дымоходов для садовых навесов также входят:

— Адаптер для сдвоенных стен

— Дождевик

— Опора крыши

— Гидроизоляция Dektie Eazy Seal

— Штормовая хомут

— Запорные хомуты

— Стеновая опора

Наряду с любыми дополнительными принадлежностями, такими как противопожарный цемент и силикон и сигнализация угарного газа, эти детали должны быть всем, что вам нужно для завершения установки.

Как провести дымоход через односкатную крышу?

Вопрос, который мы часто встречаем при рассмотрении вопроса о размещении печи в сарае, заключается в том, как провести дымоход через крышу.

Однако это не должно быть очень сложно!

После того, как дровяная горелка будет надежно закреплена на месте, используйте переходник для подсоединения двустенной трубы к печи или печной трубе.

Затем отметьте кружок над ним, где дымоход будет проходить через потолок. Помните, что вам нужно не только достаточно места для диаметра дымохода.Также нужно прибавить необходимое расстояние до горючих материалов.

После того, как вы разметили отверстие, вырежьте его лобзиком. Затем вы можете использовать опору для крыши и стеновую опору из нашего комплекта для дымохода, чтобы закрепить дымоход на месте.

Затем вы можете отправиться на крышу своего сарая. Возьмите гидроизоляцию Dektie Eazy Seal и протолкните через нее закрепленную дымовую трубу. Закрепите его на месте, используя огнестойкий силиконовый герметик и просверлив винты через фланец.

Затем вы можете прикрепить штормовой воротник и дождевик, чтобы закончить.

Для получения дополнительных советов у нас есть целая статья о том, как установить двустенный дымоход через потолок или стену.

Какой высоты должен быть внешний дымоход?

Еще одна распространенная проблема при установке печи в небольших деревянных домах — это высота дымохода.

Обычно рекомендуется, чтобы длина внешних дымоходов составляла не менее 4,5 метров при измерении от верха печи до верха трубы. Это необходимо для того, чтобы у вашей печи была достаточная тяга для эффективной работы.

Однако для таких построек, как сараи, беседки и надворные постройки, это не всегда возможно. Возможно, у вас недостаточно стены, чтобы прикрепить дымоход, чтобы обеспечить его безопасность.

В этих случаях вы можете использовать скобу для растяжки, чтобы обеспечить некоторую поддержку. Если это невозможно, то при использовании хорошо изолированной двустенной дымоходной трубы достаточно иметь дымоход длиной всего 3,5 метра.

Вам нужна помощь в поиске того, что вам нужно для установки дымохода для сарая или пристройки?

Свяжитесь с нами в Trade Price Flues сегодня, чтобы получить дружескую помощь при строительстве вашей двустенной дымоходной системы!

Не забудьте ознакомиться с комплектом дымохода для одноэтажного навеса или надворной постройки или просмотреть все детали дымохода с двумя стенками, чтобы узнать больше.

У нас есть еще больше советов по установке дымохода в нашем блоге…

Все, что вам нужно знать о прокладке дымохода | Что такое система дымохода с двумя стенками? Вам нужен кожух дымохода на дымоходе?

13 ноября 2020 г.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Дровяные печи в домах с А-образной рамой

Привет, есть ли особые требования для дровяных печей в каркасных домах? Ищу лучший способ установки.Огромное спасибо.

Торри


Хи Торри,

Да, есть несколько важных вопросов, которые нужно решить. Во-первых, не пытайтесь поставить печь напротив одной из наклонных стен и вывести дымоход через стену / крышу далеко вниз по склону. Если вы попытаетесь это сделать, вы получите очень высокий дымоход снаружи здания, и обеспечить устойчивость будет сложно, если не невозможно.

Вам нужно пройти через наклонную крышу, чтобы вентиляционная система оставалась внутри, но сделайте это возле пика.Безусловно, лучший подход — расположить печь возле одного из концов фронтона и установить дымоход на крыше чуть ниже пика. Это будет держать вентиляционную систему в основном внутри здания, где она будет оставаться достаточно теплой, и обеспечит наиболее стабильную и наименее уродливую установку дымохода. Это также означает, что вы можете выполнять установку с лестниц вместо строительных лесов.

Иоанна

Повышение эффективности за счет рекуператора тепла, установленного на дымовой трубе?

Мне любопытно, есть ли вторичные теплообменники вторичного рынка, доступные в качестве аксессуаров для бытового использования, которые будут использоваться для модернизации старых дооборудованных дровяных печей.Я просто пытаюсь найти способ использовать эти горячие дымовые газы, прежде чем они все вырвутся из моей трубы. Есть ли что-нибудь, кроме покупки новой печи? Наш старый все еще работает, но он крайне неэффективен и выбрасывает в дымоход много горячих газов (особенно в самую холодную погоду, когда у нас идет большой пожар.

Кевин


Привет, Кевин,

Рекламеры тепла, устанавливаемые на дымоходную трубу, были популярны, пока не стало известно, что все, что они делают, — это забивают креозотом.В Канаде они полностью запрещены из-за опасности, которую они представляют. Передовые технологии, высокоэффективные обогреватели достигают более высокой эффективности не за счет извлечения большего количества тепла из дымовых газов, а за счет более полного сжигания древесины. Кроме того, дымоход — это двигатель, который приводит в действие систему сгорания древесины, и для работы ему требуется тепло. Вы в большей степени повысите эффективность, полностью сконцентрировавшись на сжигании древесины без дыма, чем за счет снижения температуры дымовых газов. Вы получите более высокую эффективность, используя идеи, которые вы найдете в нашем разделе «Советы».

Иоанна

Стартер для барбекю в качестве грунтовки дымохода?

Привет! Иногда мой подвал наполняется дымом, когда я пытаюсь зажечь огонь — к счастью, это случается не слишком часто, даже если дровяная печь находится в подвале, а металлический дымоход выходит из подвала снаружи дома ( повезло мне!) …. В любом случае, мне было интересно, можно ли использовать один из этих электрических стартеров для барбекю, чтобы прогреть дымоход? (кстати, электрический стартер для барбекю, о котором я говорю, представляет собой металлическую катушку, которая становится докрасна при включении).Спасибо! Rich

шт. Я люблю ваш сайт и часто его посещаю!


Hi Rich,

Я подозреваю, что электрическая зажигалка для барбекю может работать, но она довольно энергоемкая и, возможно, требует много времени. И в зависимости от того, насколько мощна ваша обратная тяга, это может даже не сработать, потому что поток холодного воздуха, идущий по дымоходу, не позволяет горячему воздуху подниматься вверх. Я слышал о людях, пользующихся успехом с фенами, которые обычно направляют их вверх на дверцу для чистки дымохода, потому что вентилятор помогает направить немного горячего воздуха вверх.

Но нормальный подход к исправлению холодной обратной тяги перед попыткой разжечь огонь — это открыть ближайшее окно или дверь. Это нейтрализует отрицательное давление из-за эффекта трубы, которая засасывает холодный воздух в дымоход. В большинстве случаев, когда окно или дверь открыты, поток в дымоходе сразу же развернется. Как только огонь разгорелся и в дымоход попало немного тепла, можно закрыть окно или дверь.

Попробуйте подход открытого окна. Как правило, он работает быстрее и не потребляет энергии, за исключением небольшой потери тепла.

Иоанна

Неисправность дымохода

У меня в подвале стоит печь-франклин, которая находится в пристройке к моему дому. Дымоход нержавеющий, трехстенный, проходит внутри дома по внешней стене. У меня ужасная проблема с нисходящими потоками, пока дымоход не прогреется. Новая пристройка не такая высокая, как старая часть моего дома, поэтому дымоход намного ниже пика старой части. Когда действительно похолодало, я видел, что дымоход над печью побелел от инея, а заслонка замерзла.Поднять дымоход или как?

Я действительно хотел бы использовать свою плиту, но моя жена терпеть не может вставать посреди ночи к детекторам дыма и дому дыма, когда огонь гаснет. Любые идеи будут высоко оценены

Спасибо, Стив


Привет, Стив,

У вас классический тип отказа дымохода. Вы точно поставили диагноз. В режиме ожидания, когда в печи нет огня, ваш дом работает как дымоход лучше, чем дымоход.То есть эффект стека, создаваемый теплым воздухом в доме, создает небольшое отрицательное давление там, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать, поэтому он течет назад. Явление объясняется в нашем разделе Дымоходы.

Физика дымохода работает против вас. Единственный верный и надежный способ решить проблему — это (хотите верьте, хотите нет) изменить соотношение между дымоходом и домом, переместив печь в часть пристройки рядом с высокой частью дома и проложив дымоход вверх. через теплое пространство.Это сделает дымоход превосходит дом в качестве дымохода, когда на улице холодно.

Просто поднять дымоход вряд ли получится. главным образом потому, что теплопотери в высоком дымоходе, подверженном воздействию холода, настолько велики, что дымоход все еще не может конкурировать с домом. Теоретическая альтернатива — «обмануть» дымоход, заставив его думать, что он находится внутри дома, и в то же время поднять его, чтобы он был выше дома. Это потребовало бы создания изолированного желоба вокруг дымохода.

Но ваш дымоход имеет воздушное охлаждение, а это значит, что он будет охлаждаться сам, независимо от того, есть у вас огонь или нет.Дымоходы с воздушным охлаждением могут быть очень плохими, и ваш случай является хорошим примером того, почему их никогда не следует использовать. Единственное преимущество дымохода с воздушным охлаждением — это дешевизна. Но дымоход действительно паршивый.

Заполнение дома дымом посреди ночи просто недопустимо, не говоря уже об опасности. Кроме того, камины Франклина — это действительно ужасные дровяные горелки, которые дымят и перегорают и, как правило, разочаровывают пользователей. Если бы это была моя система, я бы вынул ее и начал заново.И я бы использовал массивный дымоход.

Иоанна

Проблема с дымоходом в камине

У меня проблема с дымоходом в моем 40-летнем двухуровневом доме в Торонто, Канада. Дымоход находится снаружи дома и имеет три дымохода (2 для двух каминов [основной этаж и подвал], 1 для печи на природном газе / водонагревателя). Дымоход уже однажды перестраивался предыдущим владельцем над линией крыши. Кирпичи трескаются над линией крыши и разламываются.Мы установили стеклянные двери на камин на первом этаже, чтобы дым не попадал в комнату. В настоящее время мы не используем подвальный камин.

Я планирую заменить дымоход над линией крыши на соответствующие кирпичи, новый венец, колпак от дождя и установить футеровку дымохода из нержавеющей стали для печи. Пока мы делали эту работу, мне было интересно, что мы можем сделать, чтобы камины стали более функциональными? Дымоход находится в нижней половине двухуровневой квартиры — должна ли высота дымохода быть выше, чем крыша более высокой стороны двухуровневой квартиры?

Вы бы порекомендовали установить новый очаг? Можно ли будет когда-нибудь практично использовать подвальный камин или лучше перевести на газ? Можно ли ожидать, что стеклянные двери нам не понадобятся, так как они не пропускают тепло?

Извините за все вопросы, но я надеюсь, что вы сможете помочь.Спасибо, Даррен


Привет Даррен,

Этот дымоход имеет наихудшие характеристики. Во-первых, он выходит за пределы дома, а во-вторых, дымоход проходит через ограждающую конструкцию дома ниже своего самого высокого уровня. Обе эти проблемы подробно описаны в нашем разделе «Дымоходы».

Нет хорошего решения, потому что обе проблемы возникают из-за связи дымохода с домом. Ты не одинок; эти проблемы преследуют североамериканское жилье.

Обязательно установите футеровку для газовой печи.Еще лучше заменить газовую печь с вертикальной вентиляцией на конденсационную или с боковой вентиляцией, чтобы снизить риск утечки выхлопных газов в дом.

Что касается камина, то, учитывая, что вы находитесь в городе, вы можете подумать о каминной топке с прямым отводом газа; не позволяйте никому уговаривать вас использовать вставку с вентиляцией B, которая, как правило, немного дешевле. Если вам нужны дрова и тепло, установите каминную топку, сертифицированную EPA, с полной облицовкой. Я бы посоветовал вам забыть о стеклянных дверях или открытом камине, если вы не очень дорожите своим здоровьем и безопасностью.

Иоанна

Проблема с наружным дымоходом?

Я только что купил дом с 40-футовой металлической наружной вытяжкой для камина. Это в Вермонте, США. У меня проблемы с самого начала? Из того, что я прочитал, у меня есть две вещи, работающие против меня.

1. Дымоход находится снаружи.

2. Иногда здесь до -15 градусов по Фаренгейту.

Есть мысли, помощь, наводки?


Здравствуйте, считаю вашу оценку верной. Когда температура в дымоходе упадет на несколько градусов ниже комнатной, дом начнет функционировать как более эффективный дымоход, чем дымоход, и воздух будет засасываться в дымоход за счет низкого отрицательного давления в доме из-за эффекта дымовой трубы.Фактическая частота и серьезность холодных обратных тяг в любой данной системе зависит от множества факторов, но чем выше система и чем холоднее погода, тем сильнее обратная тяга и тем труднее ее будет исправить.

Некоторые люди рекомендуют установить загон вокруг дымохода, чтобы он оставался в тепле, но я видел обратную тягу закрытых дымоходов, потому что в трубе просачивался холодный наружный воздух, и потому что без поступления тепла из дома даже внутренняя часть погона в конечном итоге остынет. Если у вас очень сильный обратный ток, я бы не рекомендовал погоню, если только вы не хотите тратить на это много денег.

Я бы рассмотрел вопрос о переустановке системы в доме. Я знаю, что это звучит возмутительно, но это возможно, и это было сделано. С другой стороны, если это дешевый заводской камин, то его низкая производительность вряд ли оправдает затраты, даже если бы он работал на полную мощность. Вы можете сэкономить свои деньги и установить хороший камин, сертифицированный EPA, и иметь возможность наблюдать за впечатляющим огнем и обогревать им большую часть дома, но только если вы переместите дымоход.

Но, я думаю, лучше всего попробовать его этой зимой и посмотреть, с какой болью это будет жить.С такой системой, как ваша, с высоким потенциалом сильной обратной тяги, меня беспокоит то, что даже если вы можете получить возгорание, когда он уйдет в угольный пласт, система может перейти в горячий обратный поток и заполнить дом дымом и монооксид углерода. Вот почему исправление холодной обратной тяги путем временного открытия ближайшего окна, чтобы нейтрализовать эффект стека, иногда не очень хорошая идея. Удачи с этим.

Иоанна

Высота и тяга дымохода

Подскажите, как правильно тянуть дымоход? Чем выше, тем лучше или меньше высота или какова должна быть высота над крышей?

Спасибо, Кит


Хай Кейт,

Дымоход должен выступать не менее чем на 3 фута над поверхностью крыши, через которую он проходит, и на 2 фута выше линии крыши или другого препятствия на горизонтальном расстоянии 10 футов.

Тягу в дымоходе определяют две вещи:

1. Высота дымохода

2. Температура дымовых газов

Более высокие дымоходы создают большую тягу, а дымоходы, подверженные внешнему холоду, — нет. См. Наш раздел о дымоходах.

Иоанна

Правильная высота дымохода

Мы унаследовали хороший отдельно стоящий дровяной камин, который мы можем установить в одной части нашего дома, но мы не знаем, какой высоты должен быть дымоход. Выход дымохода составляет около 22 см в квадрате.Размер очага / решетки 80 х 50 х 50 см. Помещение имеет плоскую крышу примерно в 2,7 метра от пола. Есть ли необходимое уравнение для расчета высоты и размера дымохода? Нам не нужен очень высокий дымоход, за исключением случаев, когда это абсолютно необходимо, поскольку зимой у нас сильный ветер и мы хотим избежать чрезмерных распорок. Ваша помощь будет оценена по достоинству

Фелисити


Привет Фелисити,

Во-первых, верх дымохода должен быть не менее 1 метра над уровнем крыши, чтобы предотвратить чрезмерную турбулентность.Во-вторых, хорошее практическое правило предполагает, что высота системы от уровня очага до верха дымохода должна быть не менее 4,6 метра. Похоже, вам понадобится как минимум 2 метра дымохода, выходящего из крыши. В одноэтажных зданиях с плоской крышей всегда возникает проблема с высотой дымохода, но я настоятельно рекомендую достичь цели в 4,6 метра, чтобы предотвратить попадание дыма в дом.

Но более важная проблема заключается в том, что отдельно стоящие камины ужасно неэффективны и обычно дымят в комнату.Я бы посоветовал вам отнести камин на свалку и купить себе приличный прибор.

Иоанна

Общий дымоход?

Может ли дровяная печь использовать общий одинарный дымоход из каменной кладки с другими газовыми приборами (котельная печь и водонагреватель)?

Спасибо, Пол


Привет, Пол,

Одним словом, нет. Большинство кодексов запрещают совместную вентиляцию древесины и газа, и по уважительной причине: их требования к проекту совершенно разные и несовместимые. Вытяжные колпаки на газовых приборах стравливают сквозняк до такой степени, что вы с трудом можете заставить плиту вообще работать, и она будет дымить как сумасшедшая, если вы откроете дверь.Газовые приборы предпочитают почти нулевую тягу у горелки, а дровяные печи — большую тягу.

Дровяной печи нужен собственный дымоход. К тому же дровяную печь ни в коем случае нельзя ставить в топку. Дровяные печи являются обогревателями, поэтому их следует устанавливать в обогреваемом помещении, а не прятать где-нибудь в подвале.

Иоанна

Поставщики дымоходов

Мы заинтересованы в установке дровяной печи и задаемся вопросом, в каких местах (предположительно, в Интернете) нам лучше всего узнать и купить необходимые нам печные трубы.Может ли быть канадская компания, где мы могли бы заключить более выгодную сделку с выгодным обменным курсом? Спасибо, Лиза


Лиза,

Когда вы говорите «печные трубы», я предполагаю, что вы имеете в виду дымоход, в отличие от дымовых труб, которые проходят между воротником дымохода прибора и дымоходом. Я думаю, вам следует прочитать наш раздел о дымоходах, прежде чем идти дальше.

Цена не должна быть вашей первой заботой — безопасность — вот что важно.

Кстати, я ни разу не видел, чтобы кто-нибудь, в том числе и я, установил свой первый дымоход идеально.Все, что не идеально, может быть небезопасным. Я настоятельно рекомендую вам попросить самого опытного человека, которого вы можете найти, дать вам цитату, а затем взять ее оттуда.

Да, канадские компании и канадские поставщики есть по всей стране. Не знаю, почему вас беспокоит обменный курс. Люди в Канаде редко устанавливают дымоходы в США, если они не являются частью камина.

Иоанна

Экономия денег на дровяной печи с дымоходом? НЕА!

Привет, я планирую установить дровяную печь этой осенью, и у меня есть вопрос по дымоходу.Я буду устанавливать дымоход в раме высотой 25 футов с внутренними размерами 18 на 60 дюймов. Монтажник дымохода сообщил мне, что я мог бы использовать футеровку из нержавеющей стали с нулевым зазором (своего рода стекловолокно) вместо дорогостоящей трубы с тройной изоляцией. Для меня это звучит здорово, если это безопасная замена печной трубы.

Спасибо, Скотт


Скотт,

План кажется мне опасным. Вы уверены, что установщик дымохода не думал о замене облицовки каменного дымохода? Невозможно представить, чтобы какой-либо ответственный установщик посоветовал вам установить изолирующую облицовку в рамной рамке, учитывая, что дом, скорее всего, сгорит в короткие сроки.Это вкладыши, а не дымоходы; их нужно установить в кирпичный корпус.

Надеюсь, вы передумаете. Ваш план экономии кажется мне чрезвычайно опасным. Если вы цените свой дом и безопасность своей семьи, сэкономьте деньги и купите надежный металлический дымоход с твердой изоляцией. Может быть, вам стоит поискать кого-нибудь еще, чтобы дать вам совет.

Иоанна

Изменение размеров дымохода

Я приобрел «усадьбу хиппи» в Манитобе, и, чтобы получить страховку, мне придется модернизировать дымоходы до типа «2100» (2-дюймовая изоляция).Достаточно справедливо — я за безопасность!

Главный обогреватель — Triumph с 8-дюймовым воротником, адаптированный к 7-дюймовому дымоходу. (На плите была этикетка, которая сейчас исчезла, поэтому я не могу сообщить подробностей.) Я могу захотеть или буду вынужден заменить и эту плиту, так как я думаю, что сейчас доступны лучшие конструкции, и я ‘ хочу свести выбросы к минимуму. Что-то сертифицированное EPA или что-то еще.

Судя по беглому исследованию (в пределах 200 км отсюда нет серьезных торговцев печками), у более новых печей чаще всего есть 6-дюймовые манжеты.Возможно, это впечатление искажено из-за небольшой выборки данных. 😉

Я не хочу вставлять новый блестящий дымоход, который не подходит для нынешней печи или для более позднего приобретения печи. Эти две цели могут быть несовместимы.

Вопрос: По-видимому, лучше всего иметь дымоход такого же размера, что и воротник печи. Если принуждать к адаптации размеров, что меньшее из двух зол — большая печь на дымоход меньшего размера или наоборот? (По крайней мере, это кое-что скажет мне о качестве существующей ситуации.)

Мой технический специалист предполагает (у меня нет опыта работы с системами отопления на дровах), что до некоторой степени дымоход меньшего размера будет иметь большую скорость дымовых газов и менее склонен к накоплению креозота, даже если на первый взгляд негабаритный дымоход интуитивно понравится новичку. Так или иначе, я подозреваю, что если разница в размерах слишком велика, у человека в конечном итоге возникнут проблемы другого рода.

Я думаю, что мне следует грызть пулю и покупать печь и дымоход одновременно, но, поскольку я знаю так мало, а поставщики находятся на таком расстоянии, я не хочу торопиться с этим.Между тем ночи становятся холодными.

Кстати, я хотел бы нанять квалифицированного поставщика / установщика печей, чтобы он позаботился об этом, но их нелегко найти здесь, и я содрогаюсь при мысли, что нужно сделать, чтобы доставить такую ​​на расстоянии. Когда вы спрашиваете об установщиках, люди смотрят на вас так, как будто вы с Венеры. Идея о том, что вы не стали бы вставлять свой собственный дымоход, для них на грани странности. Но они выросли на этом, а я вырос на термостатах. 😉

Ура, Скотт


Скотт,

Ваша интуиция верна.Лучше использовать меньший 6-дюймовый дымоход. Лучше всего установить с ним новую сертифицированную EPA печь, но за исключением использования 8-дюймового Triumph на 6-дюймовом дымоходе, адаптируясь от 8 до 6 дюймов в нижней части дымохода (т. Е. Использовать 8-дюймовая дымовая труба к основанию дымовой трубы) почти по всем указанным вами причинам.

Cal


Скотт ответов:

Большое спасибо. Буквально вчера это подтвердила и рассматриваемая страховая компания.

Старый «Триумф» не похож на плохую печь, хотя я знаю, что новое устройство будет хорошей инвестицией.Я только что переехал сюда и стараюсь немного снизить стоимость обновлений! Гораздо важнее не закрывать перед собой двери.

Искренне благодарим за помощь.

Ура, Скотт

Температура дымовых газов

Я пытаюсь найти обычные диапазоны рабочих температур дымовых газов дровяных печей и каминов. Также, если глиняные лайнеры имеют испытанную рабочую температуру.

Спасибо, Миро


Привет Миро,

Температура дымовых газов сильно колеблется из-за различий в приборах, системах вентиляции, топливе и условиях эксплуатации, но диапазон может быть от температуры окружающей среды до примерно 2100 ° F.Обычно работающая система будет работать при температуре от 200 ° F до 1000 ° F, в зависимости от того, где и когда в цикле прожига вы ее измеряете.

В стандарте глиняной футеровки только сказано, что они не должны размягчаться при 2100 ° F. Для глиняных лайнеров эксплуатационных испытаний не проводится. Они имеют тенденцию выходить из строя из-за теплового удара, вызванного резкими перепадами температуры, например, во время пожара в дымоходе.

Иоанна

Удалители запаха Пожалуйста!

У меня в подвале одноэтажного дома установлен камин типа «обогреватель».Дымоход представляет собой каменную кладку с облицовкой из глины и кирпичом на внешней стене. Размер вкладышей составляет 12 дюймов, как рекомендовано производителем камина.

Я не использовал камин в течение многих лет после его установки, пока не закончил семейную комнату в этом районе. После первого пожара я загорелся, и дымоход остыл — из дымохода в камин и семейную комнату шел очень сильный запах сажи — даже при закрытой заслонке! Дымоход работал нормально, пока горел огонь.В нем было много сквозняков, и он прикрыт сверху колпаком дымохода.

Мой вопрос: нужно ли мне просто разжечь больше костров, чтобы «подготовить» дымоход, чтобы выгореть лишняя влага и т. Д., Которая могла образоваться за многие годы неиспользования? и Есть ли какие-либо химические вещества, которые можно использовать в камине для устранения этих запахов? (После прочтения ваших статей я понял, что моя основная проблема — дымоход находится на внешней стене и не изолирован)

Буду признателен за любые комментарии — потому что я люблю горящий огонь и отсутствие запахов после этого, и моя жена сказала, что суд по бракоразводным делам будет следующим, если эти призрачные запахи снова войдут в дом.Спасибо! Рон


Рон,

К сожалению, у вашей проблемы нет простого решения, потому что это, как вы говорите, вызвано взаимоотношениями между дымоходом и домом. Вы можете использовать пищевую соду или аналог, чтобы уменьшить запах, но это сработает только в том случае, если вы тщательно очистите систему и больше не будете ее использовать. Вот несколько вариантов;

  • установите уплотнительную заслонку в верхней части дымохода, чтобы остановить обратную тягу между очагами пожара (Lymance и Locktop — популярные бренды с тросовым приводом) (заслонки горловины камина плохо уплотняются вообще)
  • установить каминную топку с полной облицовкой дымохода из нержавеющей стали; это уменьшит объем и интенсивность обратной тяги, превратит камин в серьезный обогреватель, а облицовка дымохода будет иметь тенденцию изолировать дымоход от внешнего холода.

Это мои лучшие предложения. Удачи тебе, и я надеюсь, что разводом это не закончится.

Иоанна

Что лучше: каменная кладка или металлические дымоходы?

Я хочу знать, каков будет срок службы дровяного дымохода вне дома, сделанного из блоков и плиток, а не изолированной трубы из нержавеющей стали.


Срок службы каменного дымохода во многом зависит от того, как он используется и обслуживается. Сильный пожар в дымоходе может мгновенно взорвать облицовку кафеля, а несоблюдение требований по уходу за крышкой или короной раз в год или два может привести к попаданию воды.Если вы живете в районе с отрицательными температурами, это может привести к быстрому ухудшению состояния. Хорошо построенный и ухоженный дымоход из каменной кладки может прослужить долго. Обратите внимание, что оболочки из бетонных блоков не так хороши, как кирпичные, потому что а) они поглощают воду и разрушаются при циклах замораживания / оттаивания и б) они менее стабильны, потому что существует меньше взаимоблокирующих соединений, которые соединяют структуру вместе.

В целом, из всех дымоходов, которые допустимы согласно строительным нормам, дымоход из бетонных блоков является худшим.Тот факт, что вы собираетесь выставить его на улицу, что мы категорически не рекомендуем, делает его действительно паршивым вариантом.

Металлические дымоходы хорошо зарекомендовали себя, и на большинство их деталей распространяется гарантия. Они, как правило, не нуждаются в таком же уходе, как кладка, чтобы прослужить долгое время.

Короче говоря, любой вариант может быть эффективным, хотя в целом мы предпочитаем металл по сравнению с традиционной кладкой, потому что он протестирован, сертифицирован и имеет некоторую изоляцию для сохранения тепла.

Иоанна

Вопрос по стальным дымоходам

Здравствуйте, я нашел ваш сайт полезным и интересным.Наш дом в Массачусетсе полностью отапливается дровами. Дом очень хорошо утеплен, ему всего 15 лет. Я приказал местному трубочисту почистить его, и он сказал, что нам нужно установить стальной вкладыш внутри дымохода — примерно за 3000 долларов (два дымохода). Обычно мы горим с довольно плотной заслонкой, поэтому в дымоходе не очень жарко. Но меня удивляет, что такой молодой дом нуждался в таком ремонте. Что вы думаете о стальных вкладышах дымохода? Как мне получить объективное мнение? Энди


Энди,

Вкладыши для дымоходов из нержавеющей стали широко используются уже более тридцати лет.Это отличный способ обновить вышедшие из строя дымоходы. Кладочные дымоходы могут выйти из строя всего за три года, в зависимости от того, как они используются. Я бы порекомендовал вам получить еще одну оценку лайнера, просто чтобы убедиться, что указанная вами цена является справедливой.

Забивание дровяного оборудования — основной способ разрушить дымоходы, поскольку оно является основной причиной пожара в дымоходе, а также является причиной образования конденсата в дымоходе, что является действительно разрушительным. Вам следует избегать тлеющих пожаров из-за ущерба, который они наносят вашей системе и окружающей среде.Возможно, вы захотите прочитать статьи в разделе «Советы».

Иоанна

Подсоединение к двухходовой дымовой трубе

Мне нужна информация. о подключении дровяной печи к дымоходу, в котором есть две вставки. У меня уже есть газовая печь в одной из вставок, могу ли я поставить дровяную печь в другую?

Спасибо, Бет


Бет,

Чтобы понять правильную терминологию, у вас есть дымоход, содержащий два дымохода, которые представляют собой отверстия, через которые проходят дымовые газы.Дымоходы окружены вкладышами (не вставками).

Отвечая на ваш вопрос, да, вы можете подключить дровяную печь к другому дымоходу, если он соответствует требованиям норм. Вам действительно нужна местная помощь, чтобы убедиться, что соединение будет эффективным и безопасным. Трубочисты хорошо проверяют существующие дымоходы.

Иоанна

Неприятный запах из подвала печи

В последние 2-3 месяца у нас возникли проблемы с дровяной печью.Он находится в нашем подвале. Мы проснулись посреди ночи от тяжелого запаха креозота. Мой муж прочистил дымоход и заменил трубу от печи к дымоходу. Печь у нас уже 3 года, и это первый раз, когда мы сталкиваемся с этой проблемой. Кроме того, поскольку он заменил трубку в этот последний раз, там, где она стыкуется, капает креозот.

Спасибо за вашу помощь.

el


Привет,

Трудно диагностировать такую ​​проблему, не видя систему и дом, тем более, что вы не предоставили много информации.Похоже, у вас холодная обратная тяга, обычно связанная с установками, в которых печь установлена ​​низко в доме, а дымоход идет вверх по внешней стене. Смотрите статьи в нашем разделе Дымоход.

Если кто-то из членов вашей семьи любит спать с приоткрытым окном для свежего воздуха, это может быть проблемой. Любая протечка в доме сделает холодную обратную тягу более вероятной и более мощной. Я настоятельно рекомендую вам нанять трубочиста или специалиста по плитам / каминам, чтобы они осмотрели систему и проконсультировали вас.

Кроме того, поскольку вы сообщаете о капающем креозоте, вероятно, что плита тлеет. Вы также можете поискать в доме источники повышенной влажности, такие как большое количество дров или белья, которое сушится. Низкая температура дымохода из-за тления является частой причиной неправильной вентиляции дыма. Возможно, вы захотите прочитать статьи в разделе «Советы», чтобы узнать, как поддерживать более высокую температуру дымовых газов.

Иоанна

У Джо есть наружный дымоход — СЕЙЧАС, что он может сделать?

Я взорвал его и построил металлический дымоход снаружи дома, заключенный в каркасную рамку.Я предполагаю, что у меня будут проблемы с обратной тягой, о которых вы говорили в своей газете «Зло за пределами дымохода». Что я могу сделать сейчас? Поможет ли вставка какой-нибудь выдувной изоляции в загон вокруг трубы?

Спасибо, Джо


Джо,

Да, ваша система будет склонна к холодному вытяжке, но прежде чем ответить, мне нужно разобраться с проблемой изоляции вокруг трубы. Если бы вы действительно так поступили, вместо того, чтобы просто использовать ваты из стекловолокна в промежутках между стойками каркаса погоны, вы, скорее всего, сожгли бы свой дом.Необходимо поддерживать воздушное пространство вокруг дымоходов, иначе они перегреются. Пожалуйста, не вдыхайте изоляцию в полость. Если вы хотите утеплить, кладите его только между стойками. Кроме того, изоляция и воздушные барьеры в пазах должны быть защищены оболочкой, чтобы предотвратить их нагрев и падение на дымоход.

Ряд факторов влияет на то, насколько сильным может быть холодный бэкдрафтинг и насколько велика проблема, например:

  • Насколько холоден у вас климат? Чем холоднее климат [или погода], тем сильнее обратная тяга.Дома в Канаде и северных штатах США страдают от сильных задержек. У жителей южных штатов нет [но, конечно, у них есть другие проблемы]
  • Какова высота вашего дома и дымохода? Более высокие дома и дымоходы создают более агрессивную обратную тягу. Вот почему задние тяги цокольной печи кажутся более сильными, чем задние тяги цокольной печи
  • Где утечки в вашем доме? Чем выше утечки, тем сильнее обратная тяга. Если у вас дырявый чердак, много встраиваемых светильников на высоком уровне, воздуховоды с принудительным обогревом на чердаке или вы любите спать с открытым окном в спальне на втором этаже, у вас будет более сильная обратная тяга.

На самом деле плохая вещь в наружных дымоходах заключается в том, что меры по их устранению либо неэффективны, либо непривлекательны, либо дороги, либо все три, поэтому мы, как правило, категорически не устанавливаем дымоходы снаружи в первую очередь.

Рассмотрим следующие комментарии в контексте трех упомянутых выше пунктов.

Изоляция желоба может кому-то помочь, но большая часть тепловых потерь от типичных желобов связана с утечкой, поэтому его герметизация [включая верх и низ] не менее важна, чем изоляция.Единственный способ по-настоящему починить дымоход снаружи — это заставить его думать, что он находится внутри. Это будет означать, что внутри должна быть такая же температура, как и в доме, чтобы дымоход оставался достаточно теплым, чтобы конкурировать с эффектом трубы дома. С действительно хорошо запечатанным и изолированным желобом, вы могли вентилировать его в дом, с парой пассивных вентиляционных отверстий вверху и внизу каждого этажа, так что конвекционный поток сохранял бы внутри загона почти такое же тепло, как и в доме. Эта стратегия — единственная гарантированная работа, и то только в том случае, если она выполняется хорошо

С другой стороны, если у вас достаточно мягкий климат, а ваш дом достаточно короткий, а утечки в нем относительно низкие, и вы поддерживаете огонь большую часть зимы, и вы сжигаете дрова яркими, горячими и чистыми, у вас, возможно, никогда не будет проблема с холодным бэкдрафтингом.

Иоанна

Когда ветрено у нас дымный дом

Мы установили новую дровяную печь с существующим дымоходом, когда переехали в наш дом три года назад. Прошлой весной и этой зимой у нас были проблемы с попаданием дыма в дом через патрубок дымохода, где он попадает в потолок. Когда это впервые произошло прошлой весной, мы думали, что это могло быть из-за инверсии давления. Этой зимой, однако, каждый раз, когда дует ветер, кажется, что у нас дымится в доме.Дымоход у нас прямой, внутри одноэтажной пристройки к полутораэтажному дому. Мы часто чистим дымоход (примерно 5-6 раз за зиму). Есть ли у вас какой-либо диагноз проблемы, где мы можем получить помощь и как мы можем ее исправить? В первую зиму у нас не было этой проблемы.

Спасибо, Эд


Привет,

Проблемы такого рода настолько сложны, что я мог бы долго писать вам о возможных способствующих факторах. Я не могу этого сделать.Но вот несколько идей.

1. Дымоход, установленный в одноэтажной секции двухэтажного дома, должен конкурировать как дымовая труба с домом, особенно когда огонь не горит или когда температура дымохода низкая, например, когда огонь тлеет. Это не может быть основной причиной, но это ослабляет способность дымоходов пропускать воздух и газ в любых условиях.

2. Необходимо обратить внимание на то, при каком направлении ветра возникает проблема. Если утечка происходит, когда ветер дует с одноэтажной стороны, вам нужно искать утечки на подветренной стороне дома на двухэтажной стороне, особенно утечки высокого уровня, такие как открытые окна спальни второго этажа или протекающий чердак.Эта ситуация может привести к понижению давления в доме и засасыванию дымовых газов через дымоход в комнату.

3. Тлеющие пожары — основная причина неисправностей такого типа. Убедитесь, что вы горите маленьким горячим огнем и не позволяйте огню тлеть. Древесина должна гореть, пока не превратится в уголь.

4. Если на дымоходе нет заглушки, возьмите ее; открытые дымоходы чрезвычайно уязвимы для неблагоприятных ветров. Поднятие дымохода может помочь вывести его верх из зоны положительного давления, вызванного действием ветра.

В идеале вы могли бы заключить контракт с кем-нибудь, кто может прийти к вам домой и диагностировать это, но таких людей трудно найти. Сначала проконсультируйтесь с местными трубочистами или давними продавцами печей и каминов.

Иоанна

Вкладыш из нержавеющей стали в дымоход каменного камина

Какие есть варианты ремонта дымохода? Мы работаем над проектом, где есть два действующих камина, возрастом примерно 75-80 лет. Владелец просит отреставрировать камины.Можно ли использовать облицовку из нержавеющей стали в дровяных каминах? Джим


Привет Джим

Да, могут, но это не изящное решение, потому что соединение над горловиной и демпфером сложно выполнить и редко выполняется хорошо. Поскольку мы на сайте woodheat.org считаем, что древесину не следует тратить впустую только для того, чтобы посмотреть, как она горит, но она должна обеспечивать энергетическую выгоду за счет передачи тепла в комнату, мы рекомендуем установить каминную топку с полностью нержавеющим вкладышем в верхней части камин.В этом случае лайнер подбирается по размеру к топке, а не к камину, и соединения могут быть надежными и прочными. Дополнительным преимуществом вставки является то, что она улучшит сопротивление проникновению дыма в комнату и уменьшит загрязнение наружного воздуха от камина. На наш взгляд, это единственное экологически ответственное решение.

Если ваш клиент настаивает на сохранении обычного камина по историческим или ностальгическим причинам, гораздо лучшим решением, чем нержавеющая сталь, является сплошная система облицовки с заливкой на месте.Этот изоляционный цементный материал значительно улучшает структурную целостность дымохода и улучшает его характеристики за счет его изоляции.

Вам нужно найти поставщика SolidFlue, Arens, Golden Flue, Supaflue и, возможно, еще парочку других, о которых я не могу вспомнить в данный момент. Трубочисты обычно могут сказать вам, есть ли там местный поставщик.

Иоанна

Камин не может разделять дымоход

Я купил старый дом в Филадельфии.Система отопления газовое, горячее воздушное. Дымоходов две. Один проветривает систему отопления и кондиционер; тот в гостиной. Другой выпускает воздух из водонагревателя. Я хочу добавить камин в гостиной. Я бы предпочел дерево. Он должен быть очень маленьким, так как размер гостиной 14 X 16.

Есть ли способ утилизировать дымоход, выводящий воздух из системы отопления? Если нет, то сколько будет стоить установка нового дымохода для дровяного камина (фигура с мячом в порядке).Дом двухэтажный и очень маленький.

Мне лучше с камином с прямым отводом газа? Любой совет будет очень признателен !!! Сьюзан


Сьюзен написала:

«Можно ли как-нибудь использовать дымоход, выводящий воздух из системы отопления?»

Нет, дымоход нельзя использовать и для камина, и для системы отопления.

На рынке имеется множество заводских каминов всех форм и размеров. Им не нужен фундамент, их можно поставить практически в любом месте, а прокладка дымохода по дому выполняется без проблем.Вам нужно посетить несколько магазинов, торгующих каминами, посмотреть, что у них есть и что они говорят.

«Мне лучше с камином с прямым отводом газа?»

Мы не те люди, которые спрашивают о газовых каминах. Поскольку все остальные посоветуют вам переходить на газ, в том числе большинство розничных продавцов каминов, я предлагаю вам, если вы хотите разжечь настоящий огонь, единственный вариант — дрова.

John

Что такое сверчок на крыше — Как построить сверчок для дымохода на крыше

Дымоходы — уязвимая часть крыши, так как они проходят через всю крышу в жилое пространство внизу.Требуется тщательная гидроизоляция, чтобы должным образом защитить дымоход, в том числе сверчок на крыше или седло крыши. Хотя не все строительные нормы и правила требуют сверчков в дымоходах, большинство профессиональных кровельщиков, с которыми вы говорите, настоятельно их рекомендуют. Почему для дымоходов рекомендуется кровельный сверчок?

Мы объясним, что делает кровельный сверчок или седло, примерно, сколько они будут вам стоить и как ваш кровельщик должен их установить.

Что такое сверчок на крыше?

Сверчок на крыше — это наклонная опора, которая отводит воду от дымохода вниз по крыше.Кровельщик строит сверчок для крыши из дерева, а затем кладет поверх него металлический фартук или битумную черепицу. Во время монтажа кровельщик включает сверчок для дымохода в систему перекрытия дымохода.

Вы также можете услышать, как сверчков называют седлами дымохода или переключателями дымохода.

Как работает сверчок на крыше?

Без перемычки для дымохода вода стекала по скату крыши и ударялась о заднюю стенку дымохода. Он стекал по бокам, но недостаточно быстро.В результате за дымоходом образовалась лужа с водой, которая могла стереть кирпичную кладку. Это воздействие воды является особенно проблемой для старинных домов, поскольку точные материалы для дымохода могут быть недоступны для ремонта.

Хорошо спроектированный сверчок предотвратит развитие этого водяного бревна. Когда вода достигает сверчка, она выталкивается в разные стороны от дымохода вниз по крыше.

Важно, чтобы седло дымохода имело достаточно высокий наклон, чтобы вода никогда не доходила до его пика.Как правило, для этого необходимо установить опорную перемычку дымохода с более высоким уклоном, чем плоскость крыши, на которой она установлена. Ниже мы подробнее поговорим о том, каким наклоном и высотой должен быть ваш сверчок для дымохода в соответствии с международными правилами и вашими конкретными строительными нормами.

Откуда взялось такое название «кровельный сверчок»?

Cricket кажется странным названием для этой особенности крыши. По общему мнению, происхождение слова «сверчок на крыше» остается загадкой. Оксфордский словарь английского языка не упоминает «сверчок на крыше» среди различных значений слова «крикет», что может указывать на то, что его так называют только в Северной Америке.Ведущий североамериканский словарь Merriam-Webster также не упоминает об этом, хотя Dictionary.com делает это.

Существует миф о том, что персонаж из диснеевского фильма «Пиноккио» (1940) Джимини Крикет — это пьеса о «дымоходном сверчке», но это неправда. В других фильмах Диснея эта фраза используется как эвфемизм (или сокращенная клятва) для слова «Иисус Христос».

Также было высказано предположение, что термин «дымоходный сверчок» может происходить от другого значения крикета как «низкий стул». Идея состоит в том, что кровельщики сидели на трубе сверчка во время перерыва в работе, но мы считаем это маловероятным.Сидеть на крыше на каком-либо элементе — не лучшая идея.

В конце концов, мы не знаем, как сверчок на крыше получил свое название здесь, в Северной Америке.

Нужны ли сверчки на крыше?

Не все строительные нормы и правила в Северной Америке требуют, чтобы вы устанавливали сверчок дымохода. Однако большинство указывает, что вам нужно седло на крышу, если у вас дымоход шире 30 дюймов. Обратите внимание, что вы должны измерять ширину дымохода на стороне, параллельной коньку. Это сторона, подверженная риску попадания воды в бассейн.

В строительных нормах и правилах, требующих сверчков в дымоходах, обычно есть исключение. Дымоход, пересекающий конек, не требует кровельного сверчка, так как он не будет подвергаться скоплению воды.

В ваших правилах могут также содержаться требования о том, насколько высоко ваш сверчок на крыше должен подниматься в дымоход. Чем выше должно выдвигаться ваше седло, тем круче будет его наклон. Чем круче ваша крыша, тем круче должен быть сверчок, чтобы правильно отводить воду.

Должны ли крикетные долины совпадать с уклоном крыши?

Сверчковые долины должны совпадать с уклоном крыши или превышать его.Однако строительные нормы и правила обычно относятся к высоте сверчка дымохода, а не к его наклону.

В Международном жилищном кодексе 2015 г. есть рекомендации о том, насколько сверчок должен подниматься в дымоход в зависимости от наклона крыши. Вы можете использовать их в качестве рекомендаций, если в вашем строительном кодексе не указана высота сверчка. Однако если это так, следуйте рекомендациям вашего кода.

Измерьте уклон крыши, а затем обратитесь к таблице ниже, чтобы определить, насколько высоко должен простираться ваш сверчок.

Таблица высоты сверчка на крыше

НАКЛОН КРЫШИ ВЫСОТА КРИКЕТА
12:12 1/2 ширины дымохода
8:12 1/3 ширины дымохода
6:12 1/4 ширины дымохода
4:12 1/6 ширины дымохода
3:12 1/8 ширины дымохода

Сколько должен стоить сверчок на крыше?

Вы не должны пытаться сделать кровлю своими руками, включая установку сверчка.Просто купите кровельный сверчок у профессионального кровельщика, которого вы выбрали для его установки. Большинство магазинов товаров для дома не продают деревянный каркас седла крыши, поскольку большинство кровельщиков просто изготавливают его на заказ для своих клиентов.

Стоимость установки сверчка на крыше будет зависеть от вашего местоположения. Ожидайте, что вы заплатите не менее 100 долларов за сам сверчок в дымоходе и еще больше за его облицовку или черепицу. Тогда вы должны учесть дополнительные затраты на время кровельщика.

Как правило, стоимость сверчка на крыше будет включена в общую стоимость повторной прошивки дымохода, которая может сильно варьироваться в зависимости от того, что нужно вашему дымоходу, его размера и материалов для гидроизоляции.В то время как установка стального оклада может стоить всего несколько сотен долларов, медный оклад будет намного дороже.

Как построить сверчка на крыше

Заявление об ограничении ответственности: кровельные сверчки и другие кровельные материалы должны всегда устанавливаться профессиональными кровельщиками, которые понимают передовой опыт, требования безопасности, а также строительные нормы и законы в своей области. Эти инструкции предназначены только для того, чтобы помочь домовладельцам понять, чего ожидать от своего профессионала-кровельщика.

1. Начать заново

Если вы устанавливаете новый оклад на дымоход, не заменяя черепицу на всей крыше, вам необходимо удалить все слои крыши вокруг дымохода вплоть до настила. Это включает в себя гидроизоляцию и черепицу. Если вы устанавливаете новую крышу, начните сборку каркаса из сверчков перед тем, как устанавливать какую-либо подкладку.

2. Построить каркас для крикета

Обратитесь к своим строительным нормам или таблице выше, чтобы определить, насколько высоко ваш сверчок должен доходить до дымохода и подниматься по скату крыши от дымохода.Измерьте и отметьте эти места в центре стены дымохода и перпендикулярно тому, где гребень сверчка будет прикрепляться к настилу крыши. Отрежьте кусок 2 на 4 соответствующей длины, чтобы он выступал от стены дымохода и параллельно выровнялся до точки его крепления на настиле крыши. Обрежьте конец 2х4, который сидит на настиле крыши под соответствующим углом наклона настила, так чтобы он прилегал к настилу заподлицо. Прикрепите его к палубе с помощью обрамляющих гвоздей достаточной длины.

3.Добавить поддержку

К гребню сверчка нужно добавить две опорные балки. Каждые 2 на 4 должны класть кожу на поверхность дымохода и простираться до краев дымохода, чтобы отводить воду. Если они не дойдут до стенок дымохода, вода попадет в дымоход.

Прибейте опоры к коньковой доске, которую вы установили на втором этапе, и к настилу крыши, но не к самому дымоходу. Не пригвоздив сверчка к дымоходу, вы допускаете дифференциальное движение.Это движение предотвращает коробление и снижает вероятность утечек.

4. Ножны сверчка

Затем добавьте обшивку или настил, чтобы закрыть каркас седла. Эта тонкая древесина будет служить опорой для следующего слоя рубероида. Используйте косые пропилы, чтобы доски идеально совпадали друг с другом, без зазоров.

5. Добавьте подкладку

Вся конструкция седла должна быть покрыта льдом и водой.Он должен выдвигаться вверх по дымоходу настолько, насколько это будет возможно. Добавьте эту подложку так же, как добавляете ее где-нибудь на крыше.

6. Мешочек или черепица?

Вашим следующим шагом будет установка металлического перекрытия или одновременно и перекрытия, и черепицы на сверчок на крыше. Если вы устанавливаете на крыше открытые металлические желоба, имеет смысл установить на дымоход сверчка только металлический фартук. Если вы устанавливаете закрытые долины, для вас может иметь смысл установить черепицу, а также установить кровлю на сверчок.Ниже мы рассмотрим основные инструкции для обоих вариантов.

Как прошить сверчка на крыше

Если вы устанавливаете металлический фартук на дымоходе, это последний шаг, который вы должны выполнить во время установки дымохода. Сначала необходимо установить нижнюю планку, ступенчатую планку вверх с обеих сторон, а затем надеть металлическую крышку на седло. Прибейте его к палубе, а не к дымоходу.

После того, как металл уложен, вы должны добавить слой льда и защиты от воды на верхний край гидроизоляции или на ту часть гидроизоляции, которая лежит на настиле крыши.Затем вы можете продолжить укладку черепицы. Обрежьте черепицу так, чтобы она аккуратно прилегала к окладу (и поверх него).

Как укладывать черепицу для сверчка на крыше

Ваши строительные нормы и правила могут разрешить вам устанавливать черепицу на дымоход сверчка. Однако важно отметить, что мигание обычно является лучшим выбором в этой критической области. Сверчок создает две долины, по которым будет стекать вода, и IKO рекомендует использовать металлические долины.

Если вам необходимо установить битумную черепицу на опорную опору дымохода, важно установить сначала металлический фартук, затем черепицу на самой опоре, а затем черепицу на крыше вокруг дымохода.Это означает, что вам необходимо установить черепицу на коньке седла дымохода, прежде чем устанавливать черепицу на остальной части крыши.

В идеале, вы должны создать небольшое перекрытие, где слой черепицы на опоре простирается под черепицей крыши, так что вода будет стекать с крыши на сверчок крыши, не поднимая никакой черепицы. Обязательно аккуратно обрежьте черепицу на плоскостях крыши, чтобы они образовывали прямые линии по центру обеих впадин.

Насколько важен сверчок с дымоходом?

Хотя установка сверчка в дымоходе может не быть обязательной в вашем районе или для вашего дымохода, вам все равно следует рассмотреть возможность его установки.Есть много веских причин, по которым дымоходные сверчки так настоятельно рекомендуются профессионалами-кровельщиками. Дымоход — уязвимая часть крыши и важный архитектурный элемент многих домов. Седло для дымохода — важная часть оклада дымохода, которая защищает дымоход (и остальную часть вашего дома) от износа и протечек.

Если для вашего дымохода нужен сверчок, вы можете обратиться к местному кровельщику с помощью средства поиска подрядчиков IKO, чтобы он его установил.

На что следует обратить внимание перед тем, как удалить дымоход

© Virynja / Fotolia

Возможно, вы смотрите на свой старый дымоход и думаете о его удалении.К сожалению, это не так просто, как может показаться на первый взгляд, и прежде чем начать, необходимо учесть множество факторов. Если вы хотите удалить дымоход из чисто эстетических соображений, приложенные усилия могут оказаться больше, чем они того стоят.

Ниже приводится ряд важных факторов, которые необходимо учесть перед тем, как приступить к сносу старого дымохода.

Два важных термина

Есть два основных термина, которые будут постоянно встречаться в проекте дымохода. Понимание этих двух терминов необходимо для принятия решения о соответствующих действиях и расчета затрат.

Грудь

Нижняя часть дымохода является одновременно наиболее заметной и важной частью дымохода. Эта кирпичная стена закрывает грипп и другие функциональные части, обеспечивая дополнительную изоляцию и основную структурную поддержку.

К сожалению, грудь имеет обыкновение выступать во все комнаты, через которые она проходит. Если вы хотите освободить это пространство в комнате, можно удалить только эту часть груди, а не весь дымоход.

Обратите внимание, что удаление любой части перегородки дымохода потребует структурного усиления этого пола и верхнего этажа, а также возможного усиления внешней стены.

Стек

Когда люди думают о дымоходе, они обычно представляют себе эту часть. Это часть, которая выступает из крыши и заканчивается крышкой. Утечки и структурные повреждения являются наиболее распространенными причинами удаления дымовой трубы, и в таких случаях у вас будет возможность просто закрыть оставшуюся часть неиспользуемой дымовой трубы, когда вы поднимете крышу над зазором, оставленным дымовой трубой.

Личные соображения

Перед тем, как планировать удаление дымохода за рамками самого проекта, необходимо учесть ряд моментов.К ним относятся как краткосрочные, так и долгосрочные эффекты от удаления, а также постановка целей и информирование соседей о проекте перед началом.

Артефакты

При сносе дымоходов часто можно найти артефакты, оставшиеся от первоначальных строителей. К ним относятся подписанные или датированные кирпичи, безделушки, собранные животными, поселившимися при гриппе, или другие сюрпризы. В некоторых случаях они могут иметь прямую или историческую ценность, поэтому всегда следите за всем необычным.

Финансовые соображения

Планируя демонтаж дымохода, вы можете в первую очередь обращать внимание на смету расходов, предоставленную подрядчиками, или планировать самостоятельно удалить дымоход для экономии денег. Однако это также оказывает долгосрочное влияние на стоимость вашего дома.

Это особенно верно в отношении старого дома, в котором дымоходы являются эстетической изюминкой, или вы находитесь в районе, где в большинстве домов есть дымоходы. В таких случаях может быть лучше загерметизировать грипп и заменить дымоход и колпачок чисто декоративным искусственным дымоходом.

Реалистичные цели

Вы всегда должны помнить, что удаление дымохода — длительный и сложный процесс, который потенциально может привести к серьезным структурным проблемам. Лучше всего, чтобы над проектом работали сразу несколько человек, а наличие экспертов может значительно снизить риск осложнений.

Если вы не можете позволить себе подрядчика выполнить эту работу, вы можете нанять консультанта для получения профессиональной консультации по мере необходимости.

Причины снятия

Есть несколько причин для удаления дымохода, в том числе:

  • Сильно поврежденная стопка
  • Утеплитель дома
  • Местные постановления о загрязнении окружающей среды / Сертификат LEED
  • Планы по прекращению использования
  • Протечка через крышу
  • Восстановление пустого пространства

Все это веские причины, хотя некоторые требуют дополнительных соображений, например, потребуется ли полное удаление или удаление будет стоить больше, чем простой ремонт или обслуживание дымохода.

Постановления о загрязнении более распространены в Великобритании, чем в США, но часто связаны с типом сжигаемого топлива, а также количеством и качеством производимых выбросов.

В гораздо меньшей степени дымоход, который все еще используется, также может оказать незначительное влияние на ваши усилия по получению сертификата LEED при ремонте дома. Это почти всегда связано с выбросами и проблемами отопления. Иногда устранение гриппа или изменение типа используемого топлива решает эту проблему без необходимости дорогостоящего удаления.Наличие дымохода не повлияет на вашу способность получить рейтинг сертификации LEED.

Инвестиции во время

Независимо от того, выполняете ли вы проект самостоятельно или нанимаете подрядчика, имейте в виду, что удаление дымохода — трудоемкая работа, особенно традиционная кирпичная. Кирпичный дымоход нужно аккуратно разбирать по кирпичику, чтобы не повредить конструкцию. Это не только означает долгое участие с вашей стороны, но и может существенно повлиять на ваш бюджет при найме помощника.

Рекомендации по проекту

© DragonImages / Fotolia

Удаление дымохода — это полномасштабный проект, поскольку видимая труба — это лишь небольшая часть гораздо более крупной конструкции.Вы должны спланировать каждый этап проекта, прежде чем приступить к работе, чтобы избежать неудач и возможных штрафов.

Проконсультируйтесь, проконсультируйтесь, проконсультируйтесь!

Перед тем, как начать свой проект, вам нужно будет поговорить со многими экспертами. Эксперты по каменщику могут сказать вам, можно ли восстановить дымоход и просто закрыть его или отремонтировать с меньшими затратами, чем удаление.

Необходимо будет связаться со специалистами по строительным конструкциям, чтобы объяснить любые возможные проблемы, связанные с удалением груди с одного или нескольких этажей.

В вашем местном отделении по соблюдению кодексов вам сообщат, какие документы или разрешения потребуются для проекта.

Наконец, консультация с подрядчиком должна сопровождаться проверкой его репутации и квалификации перед приемом на работу.

Утилизация

Простое удаление трубы может не привести к образованию большого количества мусора, но если в ваших планах вынуть груду дымохода в одной или нескольких областях, вы можете увидеть большое количество кирпича и плитки.Утилизировать это не только дорого, но и может потребоваться специальное разрешение.

Обязательно изучите местные правила утилизации и посмотрите, есть ли каменщики, которые могут быть заинтересованы в утилизации материалов. В последнем случае утилизация может быть дешевой или даже бесплатной, в зависимости от компании и состояния удаляемых кирпичей.

Полное или частичное удаление?

Снять дымоход не так просто, как избавиться от видимой трубы. Эта часть — лишь крошечная часть реальной конструкции дымохода.

Полное удаление включает в себя удаление всей конструкции и часто приводит к лишнему пространству в комнатах, где грудь выступает. Для полного удаления требуется дополнительное структурное усиление, так как это создает большой зазор в вашем доме.

Частичные удаления имеют тенденцию уходить с груди. Они также требуют некоторого нового армирования, но в основном вдоль крыши, чтобы помочь укрепить крышу и предотвратить утечки. Частичное удаление происходит быстрее, дешевле и его достаточно для проектов, в которых предполагается удалить сильно поврежденный стек.

Они также более безопасны при удалении дымохода из внешней стены в отдельно стоящем доме, так как полное удаление значительно ослабит всю стену.

Оформление документов

Перед работой с дымоходом может потребоваться ряд документов и разрешений. Как и в случае с большинством проектов по благоустройству дома, разрешение на строительство стоит первым в вашем списке. Однако от вас может потребоваться наличие ряда других документов, в зависимости от местных и государственных нормативных требований. Некоторые из них включают:

  • Чертежи — Наличие схемы дома — ценный инструмент, поскольку он предупредит вас о структурных проблемах или возможных проблемах с общими стенами в соседнем доме.
  • Сертификаты — Если вы нанимаете кого-то другого для выполнения работы за вас, убедитесь, что он должным образом сертифицирован для предстоящей задачи. Сюда входит опыт демонтажа и строительства дымоходов.
  • Разрешения на утилизацию — Вам может потребоваться получить специальное разрешение на утилизацию отходов. Это особенно верно, если вы будете отказываться от черепицы во время проекта.
  • Страхование ответственности — Любой подрядчик, которого вы нанимаете, должен быть надлежащим образом застрахован, чтобы избежать любой ответственности, которая ложится на вас.

Личная безопасность

Сколоть старую кладку по кирпичу — работа долгая и опасная. Убедитесь, что у вас есть соответствующая защита головы и тела, и имейте в виду, что вы будете создавать высокий уровень пыли, который может повлиять на дыхание или зрение.

Постарайтесь всегда иметь хотя бы одного наблюдателя, который может следить за тем, чтобы лестницы оставались устойчивыми и ни одна из незакрепленных кладок не могла упасть на вас.

Связанные

Высота дымохода: Правило 2 фута, 10 футов, 3 фута

У людей часто возникают проблемы с захватом 2-футового, 10-футового, 3-футового стандарта.Эти измерения высоты дымохода важны для соответствия строительным требованиям. Установка дымохода в доме по сравнению с остальной частью дома может улучшить тягу. Как правило, это доставит вам меньше проблем как домовладельцу.

Высота дымохода

Что такое правило 2 фута, 10 футов, 3 фута? Дымоход должен выходить как минимум на 3 фута выше самой высокой точки, в которой он проходит через крышу. И как минимум на 2 фута выше любой части здания в пределах 10 футов. Спецификации не для того, чтобы просто вызвать у вас проблемы.Они намерены следить за тем, чтобы дымоход тянулся правильно и не возникла опасность возгорания. Если, однако, производитель камина заводского изготовления, дровяной печи или другого прибора имеет другие характеристики, им необходимо следовать.

Любая вершина, находящаяся в пределах 10 футов от дымохода, может конкурировать с дымоходом. Это может вызвать проблемы с сквозняком. Вот почему правило требует, чтобы дымоход был на 2 фута выше любой конструкции в пределах 10 футов от дымохода. Если ваш дом находится на особенно большой высоте, я рекомендую проконсультироваться со специалистом в вашем районе, когда речь идет об этих конкретных характеристиках.Большая высота и разреженный воздух могут немного отличаться от необходимых измерений.

Проблемы с тягой часто возникают по многим причинам!

Проблемы с тягой в дымоходе часто возникают из-за высоты дымохода или ее отсутствия. Но не менее критичны проблемы с отрицательным давлением в доме, которые вызывают вялые сквозняки. Это может быть новая изоляция чердаков, мощные вентиляционные отверстия на крыше, соборные потолки, большие лестничные клетки и вентиляторы на кухнях и в ванных комнатах. Даже установка новых штормовых окон может изменить баланс воздуха в доме.Кроме того, вентиляционные отверстия в камине на стене, как известно, плохо переносят сквозняк.

Щелкните здесь, чтобы узнать больше о проблемах с копчением камина.

Рекомендуемые партнерские продукты:



Как определить высоту дымовой трубы твердотопливной трубы класса A над линией крыши

Автор: Шон Саммерс, Национальный институт каминов (NFI), сертифицированный специалист по очагу — WoodStovePro.com

Возникает много вопросов об этом правиле, и кажется, что оно вызывает большую путаницу.К счастью, этот стандарт на самом деле довольно прост. В большинстве случаев, имея всего две информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу.

Во-первых, вам нужно знать наклон вашей крыши. Уклон кровли рассчитывается легко, и если вы не знаете, как это сделать, прочитайте мою статью Понимание и расчет уклона кровли . Кроме того, вам потребуется расстояние по горизонтали между пиком и краем высокой стороны трубы (см. Рис. 1), где вы планируете проход через крышу.Мы рассмотрим математику немного ниже; сначала давайте рассмотрим правило 10 и 2 (см. рисунок 2).

Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы «дымоход должен был выступать не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (по горизонтали) и должен выступать не менее чем на 3 фута выше. высшая точка прохождения крыши ». **

Имейте в виду, что обычно существует минимальная высота дымохода для всей системы (обычно 15 футов, которая иногда включает соединительную трубу), которая может повлиять на конечную высоту вашей дымоходной системы.На необходимую высоту дымохода могут влиять и другие факторы, такие как «эффект домовой трубы» и большая высота над уровнем моря. «Высота дымохода, возможно, потребуется увеличить на 2–3% на каждые 1000 футов высоты». ** Хотя добавленная высота обычно означает более сильную тягу, есть момент, когда система может стать слишком длинной и может произойти перетяжка, вызывая повышенный расход топлива, более высокие температуры горения и повреждение прибора.

А теперь урок математики. Уклон кровли выражается отношением подъема к пробегу.Подъем — это длина, выраженная в дюймах, на которую линия крыши проходит вверх на 12-дюймовое горизонтальное расстояние, известное как пробег. Например, обычный уклон, такой как 4/12, будет означать, что на каждые 12 дюймов пробега крыша поднимается на 4 дюйма. Итак, если правило 10 футов 2 фута требует от нас отмерить 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Вернемся к нашему примеру, на пробеге 10 футов крыша поднимется на 40 дюймов. Кроме того, согласно нашему правилу, нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма.Итак, возьмите верхнее число уклона вашей крыши и умножьте его на 10, затем добавьте 24, обратите внимание на Пример 1. Если ваша расчетная требуемая высота падает ниже 36 дюймов (3 футов), то, согласно нашему правилу, она должна быть не менее 3 фута на высокой стороне прохода трубы.

Этот расчет только из Примера 1 даст вам надежную рабочую высоту, но если вы приблизитесь к своему пику, то у вас может быть больше высоты трубы, чем вам действительно нужно. Если вы можете измерить расстояние по горизонтали между пиком и краем высокой стороны трубы, где вы планируете проход через крышу, вы можете использовать это для расчета своей высоты относительно пика крыши или линии гребня.Часто это можно измерить изнутри комнаты, где вы планируете установить печь, или внутри чердака. Многие ошибочно думают, что труба всегда должна быть на 2 фута выше пика крыши.

Давайте посмотрим на пару примеров. Вы находитесь близко к своему карнизу и обнаруживаете, что ваше измерение составляет 18 футов от пика до глубины проникновения на шаге 4/12 (см. Рисунок 3). Для 18 футов бега у вас будет подъем 72 дюйма. Если предыдущий расчет дает требуемую высоту в 64 дюйма, мы можем видеть, что верх трубы не поднимется выше пика крыши, но по-прежнему будет соответствовать требованиям правила.В следующем примере высота дымохода меньше. Если ваша максимальная дальность проникновения составляет 7 футов, у вас будет подъем на 28 дюймов. Согласно правилу 10 и 2, как только вы окажетесь на уровне пика, вам нужно будет только на 2 фута выше него. Таким образом, 28 дюймов плюс 24 дюйма — это высота дымохода всего 52 дюйма. Это уменьшает фактическую требуемую высоту на 12 дюймов по сравнению с нашим предыдущим расчетом в 64 дюйма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
