Монтаж стропильной системы. Что использовать – гвозди или саморезы

Стропильная система является несущим каркасом скатной крыши. Она представляет собой совокупность различных конструктивных элементов, скрепленных между собой различными способами. В состав стропильной системы входят мауэрлат,  стропильные ноги, затяжки, прогоны, основание под кровлю и другие более мелкие узлы и детали. Все они соединены между собой шпильками, гвоздями и другими крепежными элементами. От того, насколько правильно выбран вид крепежа, зависит прочность стропильной системы, надежность и долговечность крыши в целом.

Традиционно при монтаже стропильной системы использовались нагели, гвозди и скобы, но с появлением электрических шуруповертов возросла популярность шурупов и саморезов, и они все чаще используются при выполнении строительных работ.

Несмотря на то, что внешне саморез и шуруп очень похожи, они различаются резьбой и способом монтажа:

— шуруп имеет резьбу в виде буравчика, не доходящую до головки и применяется для крепления деталей к мягким материалам, например, к дереву. Мощные шурупы с шестигранными головками называются «глухарями»;

— саморез имеет специальную резьбу по всей длине стержня и образует ответную резьбу в соединяемых деталях.

Чтобы закрепить деталь с помощью шурупа, необходимо предварительно просверлить отверстие. При монтаже детали с помощью самореза такое отверстие не требуется.

Обычный строительный гвоздь имеет круглый заостренный стержень и плоскую головку. При монтаже ответственных узлов используются гребенчатые, или ершенные гвозди. Благодаря поперечной насечке на стержне прочность крепления ершенным гвоздем в 5 раз выше, чем при использовании обычного гвоздя. В условиях повышенной влажности применяются винтовые гвозди, увеличивающие прочность крепления в 4 раза.

Прочность удержания гвоздей и шурупов также отличается. Например, чтобы выдернуть из сосновой доски не оцинкованный гвоздь 2,6х40 мм, необходимо приложить усилие 32 кг, а для выдергивания более короткого шурупа размером 2,6х22 мм потребуется усилие 74 кг. Крепление, выполненное оцинкованными гвоздями, значительно прочнее, чем при использовании простых черных гвоздей.

Казалось бы, вывод очевиден — при монтаже стропильной системы под кровлю Ондулин следует использовать саморезы, однако торопиться не стоит. Дело в том, что при изменении влажности и температуры, под воздействием снеговой и ветровой нагрузок стропильная система «дышит», т.е. деревянные элементы набухают, изменяются в размерах и смещаются относительно друг друга, при этом на крепеж действуют изгибающие, срезающие и растягивающие нагрузки.

Гвоздю такие нагрузки не страшны: его стержень легко выдерживает многочисленные изгибы, а если при набухании древесина выдавливает гвоздь, крепление все равно остается прочным. Торчащая головка гвоздя хорошо заметна, и вбить его до конца во время очередного осмотра крыши не составляет труда.

Несложно представить, что происходит с саморезом при изменении температуры, особенно при увлажнении и набухании стропил и балок: резьба не позволяет стержню сместиться и его разрывает в одном или двух местах. Очень часто стержень лопается у основания головки, при этом крепление оказывается полностью разрушенным. Прочность стали и качество термообработки самореза значения не имеют, т.к. замерзающая вода способна разрушить и более крепкие узлы.

Использование саморезов, шурупов и, в частности, «глухарей» возможно при монтаже скользящих опор стропил, хомутов и прочих стальных деталей, но следует понимать, что такое крепление окажется более дорогим, а монтаж более трудоемким.

При монтаже стропильной системы скатных крыш одноквартирных и блочных домов высотой 2-3 этажа рекомендуется использовать гвозди следующих размеров:

Узел стропильной системы

Способ монтажа

Длина гвоздя, не менее (мм)

Количество гвоздей, не менее (шт.)

Крепление стропильной ноги к коньковой доске

Гвоздь вбивается в торец стропила через коньковую доску

80

3

− » −

Гвоздь вбивается наискось

60

4

Крепление затяжки к стропильной ноге

Гвоздь вбивается под прямым углом

80

3

Раскосы под стропила

Гвоздь вбивается наискось

80 (к обвязке несущей стены)

80 (к стропилам)

2

3

Обрешетка под ондулин монтируется оцинкованными или нержавеющими гвоздями из легированной стали. Длина гвоздя должна в 2,5-4 раза превосходить толщину обрешетки.





способы крепления к мауэрлату, к брусу, стене дома, как скрепить гвоздями, саморезами

Содержание:

Надежность стропильной конструкции, которая является каркасом кровли в доме, зависит, в том числе, и от правильности крепления ее элементов. Ошибки, допущенные в процессе монтажа, могут привести к деформации крыши. Поэтому так важно знать, как крепить стропила.

На остов крыши оказывается значительная нагрузка, в некоторых случаях достигающая 500 кг/м². Его прочность зависит не только от качественного крепления деталей, но и от точности проектных расчетов относительно количества монтируемых опорных элементов и их сечения, а также используемых стройматериалов. Если стропила скреплены правильно, у каркаса улучшается несущая способность.

способы крепления стропил к мауэрлату

Основные элементы стропильной конструкции

Стропильный каркас – это, прежде всего, система взаимосвязанных опорных составляющих из древесины или металла. Данные элементы способны придать конструкции нужную форму, величину наклона и равномерно распределить на несущие стены ее вес.

Основными деталями каркаса являются стропильные ноги, изготавливаемые из балок, смонтированных под углом. Их попарно скрепляют вдоль ската, при этом в верхней части соединения они образуют конек.

как закрепить стропила к брусу


Стропила бывают двух видов:

  1. Наслонными. Такое название получили элементы, имеющие в кровельной конструкции две опорные точки – на мауэрлат и коньковый прогон. Систему данного типа задействуют, когда внутри строения возведена одна или больше несущих стен, на которые можно устанавливать стропила. Такой вариант крепления дает возможность их разгрузить благодаря дополнительной установке опор, монтируемых вертикально.
  2. Висячими. Данный вид стропил имеет лишь одну опорную точку, которая находится там, где производится крепление стропил к стене дома или мауэрлату. На конструкцию, относящуюся к висячему типу, оказывается 2 вида нагрузки —  на изгиб и на распирание. Поэтому ее нужно усиливать при помощи горизонтально устанавливаемых компенсирующих элементов — затяжек, ригелей и прочих.

Чаще всего системы стропил фиксируют на мауэрлате. Такое название получил массивный брус (балка), имеющий сечение 150х150 или 200х200 миллиметров. Его укладывают вдоль несущих стен, на которые в дальнейшем станут опираться ноги стропил.

крепление стропил к стене дома

Мауэрлат уменьшает давление на стены постройки и одновременно равномерным образом  распределяет вес, который имеет кровельный пирог. Для крепления балки к верхнему краю несущих стен задействуют анкерные болты или металлические шпильки, которые вмуровывают.

Типы соединений — как крепить правильно

Чтобы кровельный каркас приобрел жесткость, устойчивую форму и требуемую несущую способность, все элементы стропильной системы нужно надежно зафиксировать и сделать тесно взаимосвязанными между собой. Каждый из узлов, соединяющих части каркаса, достаточно уязвим и под нагрузкой возможна его деформация, по этой причине процесс крепления следует выполнять в соответствии с технологией.

как скрепить стропила

Существует несколько видов соединений, применяемых при обустройстве кровельного каркаса:

  1. Закрепление стропил на коньковом брусе. Этот узел имеется исключительно в наслонных системах, где стропильная нога своей верхней частью упирается в коньковый прогон, который закреплен на вертикальных стойках. Для этого используют гвозди, металлические накладки или скользящие изделия – ползуны.
  2. Крепление ног стропил к мауэрлату. Чтобы их зафиксировать, потребуются гвозди, деревянные бруски или уголки из металла.
  3. Соединение частей стропил. Если необходимо удлинить их ноги, когда длина ската больше данного параметра у пиломатериалов, их можно собрать из нескольких элементов. Применяется несколько вариантов, как скрепить стропила. Это можно сделать с помощью металлических накладок, клеевых составов, гвоздей.
  4. Соединение стропильных ног с дополнительными опорными деталями. Стропила часто нужно состыковать с ригелем, затяжкой или подкосом с целью усиления несущей способности, прочностных показателей и жесткости.

До того, как закрепить стропила к брусу или другим элементам кровельного каркаса, нужно не забывать, что все запилы уменьшают прочность конструкции, поэтому мастера советуют для соединения использовать уголки и накладки.

Способы крепления к мауэрлату и между собой

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

  • материал, из которого изготовлены стропила, и их сечение;
  • вид нагрузки, оказываемой на каркас.

стропила крепить гвоздями

Применяются следующие способы фиксации стропил:

  1. При помощи уголков из металла
    . Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
  2. С применением металлических накладок. Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
  3. С использованием «чурок». Такое название получили небольшие брусочки, имеющие квадратное сечение. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
  4. С применением скользящих ползунов (салазок). Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.

крепление стропил саморезами

По мнению специалистов, наиболее надежный способ из всех вышеперечисленных – использование уголков из металла, поскольку они прочно стыкуют деревянные элементы и жестко фиксируют угол между ними. Уголок, который перекрывает стык между ногой стропил и мауэрлатом или коньковым брусом, также является своеобразным распором.

Виды креплений стропил

Поскольку дерево относится к природным материалам, оно при изменении уровня влажности и по мере высыхания дает значительную усадку, что приводит к изменению линейных размеров конструкции. По этой причине строители советуют обустраивать крышу для домов из бруса и бревен через год после завершения их возведения.

как крепить стропила

Для соединения стропил пользуются такими видами креплений:

  1. Жесткие крепежи. К ним относятся изделия крепежной фурнитуры, которые в процессе высыхания древесины не способны компенсировать изменения ее параметров. Они гарантируют прочную фиксацию, но часто становятся причиной деформации деревянного каркаса, в результате чего изменяется геометрия конструкции, появляются протечки, а иногда происходит обрушение крыши. К жестким крепежным изделиям принадлежат металлические накладки и уголки, деревянные чурки.
  2. Подвижные крепежи. Данные крепления функционируют за счет деталей, способных скользить вдоль своей оси. Они компенсируют изменения, происходящие с параметром элементов системы стропил при усадке древесины. Каркас, собранный с использованием салазок (ползунков), подстраивается под размеры дома, не давая деформироваться кровельной конструкции. При помощи этих креплений можно обустраивать крыши на деревянных строениях, у которых не завершился усадочный процесс.

как крепить стропила

На практике при возведении кровель нередко задействуют один из вариантов совмещения подвижных и жестких крепежных узлов. Наибольшее распространение получили системы, у которых присутствует одно жесткое и два скользящих варианта фиксации. В итоге обеспечивается требуемая подвижность при высокой прочности каркаса.

Разнообразие элементов для крепежа

По мнению опытных кровельщиков, наиболее эффективным получается крепление стропил саморезами или гвоздями.

Данные крепежные изделия имеют как достоинства, так и недостатки:

  1. Для того, чтобы забить гвозди, требуется только молоток, который всегда имеется в хозяйстве. Для фиксации стропил нужно пользоваться зазубренными изделиями, обеспечивающими надежное сцепление с древесиной. Но некоторых мастеров не устраивает то, что крепить стропила гвоздями вручную долго.
  2. При постройке стропильной конструкции отдают предпочтение оцинкованным саморезам, которые не подвержены коррозии. Благодаря наличию резьбы, их можно прочно ввинтить в толщу древесины, надежно зафиксировав. Для этого задействуют портативный шуруповерт. Недостаток такого варианта заключается в том, что при необходимости демонтажа удалять саморезы из древесины придется долго.

Кровельщики с большим опытом работы рекомендуют использовать для фиксации оцинкованные ершенные гвозди, длина которых превышает толщину пиломатериалов на 3 – 5 миллиметров.



Гвозди для обрешетки: саморезы для стропильной системы

Размер гвоздей для обрешетки

Обрешеткой называется система из досок и брусьев, которая выступает в качестве основания под кровельные материалы. Как и любое другое основание, она должна отвечать жесткостью и устойчивостью. Создать такую конструкцию довольно легко, главное подобрать качественный материал и крепежи. В качестве последних застройщики чаще всего предпочитают гвозди. Так как сечение пиломатериалов разное, то и размер гвоздей для обрешетки будет разниться. Прочитав данную статью, вы узнаете, как подобрать оптимальную длину метиза.

Требования к обрешетке

Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.

  • Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами. Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
  • При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы. На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
  • Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
  • Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
  • Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
  • Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.

Теперь, давайте изучать обрешетки под разные кровельные покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу. Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий.

Обрешетка под металлочерепицу

Данный материал создается из прокатной стали, а благодаря своеобразным изгибам задается параметр жесткости. Создать обрешетку для данного материала можно двумя методами. Как вы, наверное, догадались, отличия будут заключаться исключительно в видах, она может быть разряженной или сплошной.

Сплошная обрешетка создается по тому же принципу, что и разряженная, но в конце укладываются ОСП панели или влагостойкая фанера. Таким образом, у вас получается ровное плоское основание, но для качественного пирога недостает подкладочного ковра. Что касается разряженной обрешетки, то здесь придется разбираться более детально.

Материалом для обрешетки под металлочерепицу часто становятся доски с сечением 30х100 миллиметров, это при условии, если шаг стропил составляет 80-100 сантиметров. В случае, если расстояние между стропильными ногами меньше указанного диапазона, то толщину доски можно уменьшить до 25 миллиметров. Особенностью создания такого основания является гидробарьер из антиконденсатного материала.

ВАЖНО: Если в будущем вы планируете устраивать снегодержатели, то советую делать сплошную обрешетку, так как это не только увеличит прочность всей конструкции, но и позволит более легко крепить дополнительные кровельные элементы.

Обрешетка под фальцевое покрытие

В тех пор, как металлические кровли начали приобретать свою популярность многие застройщики заинтересовались фальцевым соединением. Оно дает кровельному ковру практически полную гидроизоляцию, а для обслуживания такой крыши приходиться лишь проверять стыки. Минимальный уклон для монтажа фальцевой кровли составляет 3-14 градусов. В качестве основания разрешается создание обеих видов обрешетки, но на сложных кровельных участках лучше делать сплошную.

Прямой стальной лист прогибается под собственным весом, поэтому нельзя ошибиться в расчетах при подборе оптимального шага элементов обрешетки. В противном случае, может возникнуть ситуация, описанная ранее. В качестве пиломатериалов чаще всего используется брус с сечением 50х50 миллиметров или доски 32х100 миллиметров. Данные элементы устраиваются от карниза к коньку с шагом равным 30-40 сантиметров. В качестве пароизоляционного материала можно укладывать любой продукт с антиконденсатным свойством.

Весь процесс по укладке в обязательном порядке должен начинаться от карнизного свеса. Первая доска берется шире и толще обычных. В качестве крепежных элементов для монтажа древесины используются гвозди.

Карнизную зону, зоны примыкания к вертикальным элементам, конек и ендову укладывают сплошным методом на расстоянии 60 сантиметров от элемента. По завершении основной обрешетки на ней крепятся вспомогательные пиломатериалы, которые служат основанием для снегодержателей, мостиков и тому подобных вещей.

ВАЖНО: Для защиты как металлического покрытия, так и элементов древесины, последние обрабатываются антисептиками или антипиренами, в некоторых случаях окрашиваются олифой.

Обрешетка под волнистые асбестоцементные листы

Асбестоцементными листами называют шифер и наверняка, вы с ним не раз сталкивались. Данный кровельный материал пользуется большой популярностью у застройщиков России, так как он отвечает всем требованиям и является крайне дешевым для этого сегмента товаров. Отличительной чертой данного продукта является вредность, но при окрашивании поверхности, она становится незначительной.

Благодаря волнистому телу, материал обладает очень хорошей жесткостью, поэтому может укладываться на разряженный тип основания. Шаг элементов будет зависеть от расположения стропильных ног, климатических условий, временной и постоянной нагрузки. Для стандартного шиферного листа в 120х68 сантиметров подойдет обрешетка, шаг элементов которой составляет 50 сантиметров, при сечении бруска 50х50 миллиметров. Что касается больших листов, то расстояние между брусками можно брать больше, где-то 80 сантиметров. Но не стоит забывать об увеличении сечения пиломатериалов до 75х75 миллиметров.

Если вы затрудняетесь в создании обрешетке с оптимальным шагом, то расстояние можно вычислить другим способом. Для надежной опоры асбестового листа достаточно трех точек. Если подбор велся именно этим способом, то сюда придется включить один нюанс. При монтаже брусков каждый четный элемент располагается выше нечетных.

Обрешетка для битумной черепицы

На сегодняшний день битумная черепица насчитывает достаточно большое количество разновидностей, поэтому просто пройти мимо такого продукта нельзя. Для создания основания под мягкую скатную кровлю используется сплошная обрешетка.

Гвозди или шурупы для крепления обрешетки

Самыми подходящими материалами для этого считаются:

  • Влагостойкая фанера
  • Плиты ОСП
  • Шпунтованные доски

Все вышеописанные материалы хорошо справляются со своими обязанностями, но с досками придется повозиться. Дело в том, что создать ровное основание на больших площадях крайне трудно, тем не менее, такое основание будет отвечать всем требованиям.

Пиломатериалы для основания лучше всего брать хвойных пород, влажность которых не превышает 20%. Перед началом работы следует распределить продукты по толщине, чтобы не было резких перепадов. Ширина пиломатериалов ни в коем случае не должна превышать 150 миллиметров, что касается толщины, то она подбирается исходят от расположения и шага стропильных ног.

Какой бывает крепеж для кровли – крепление стропильной системы

Содержание:

Основой любой крыши, от которой зависит ее надежность и прочность, является стропильный каркас. От того, насколько качественно будут соединены все его конструкционные элементы, будет зависеть долговечность и эффективность кровли. В статье далее мы рассмотрим, какие бывают крепления стропильной системы кровли, и в каких случаях они применяются.

пластины для стропильной системы

Схема стропильной системы

Создавая каркасную конструкцию, всегда нужно помнить, что в процессе эксплуатации она будет подвергаться ветровым, снеговым и температурным нагрузкам. А ведь еще она должна удерживать на себе обрешетку и кровельный пирог, которые имеют существенную массу. Поэтому важно правильно определиться, какой крепеж для кровли необходим в том или ином случае.

В конструкцию стропильного каркаса входят такие детали:

  • брус мауэрлата;
  • стропила;
  • конек;
  • прогоны;
  • ендовы;
  • рейки обрешетки.

уголок для стропильных соединений

Примечательно, что в процессе сборки каркасные конструкции применяются как деревянные, так и металлические крепежи. Каждый из них будет актуален в том или ином случае. Чтобы разобраться, когда и какое крепление стоит использовать, рассмотрим основные узлы, из которых состоит стропильная система.

Узловые соединения каркаса кровли

Основной узловой элемент всего каркаса – это мауэрлат. Он делается из толстой балки сечением 15×15 см и укладывается параллельно коньку на осях стен. Впоследствии на него будут опираться стропильные ноги. Главная задача мауэрлата заключается в перераспределении массы деревянных конструкций (стропильных ног и обрешетки), кровельного пирога и финишного покрытия на несущие стены и фундамент основного здания. Кроме того, на него будет приходиться основная нагрузка от ветра и атмосферных осадков. В связи с этим, крепление мауэрлата к несущим стенам должно быть максимально прочным.

схема крепление стропил

Существует 2 способа фиксации мауэрлата на стенах:

  1. По периметру здания большой площади в верхней части стен заливают армирующий пояс. В него через каждые 2 метра устанавливают металлические шпильки с резьбой М12. Впоследствии мауэрлат будут насаживать на эти шпильки, и затягивать шайбами с гайками. Если же дом будет небольшим, то балку мауэрлата можно не укладывать вовсе. Стропильные ноги будут крепиться непосредственно на вмурованные в стену шпильки.
  2. Достаточно надежное соединение можно получить, если использовать стальную проволоку. Середину проволоки заводят под кирпичи за 3 ряда до окончания кладки. Длины проволоки должно хватить, чтобы прочно притянуть мауэрлат к стене. Как и в первом случае, таким способом можно закрепить стропила и без укладки мауэрлатной балки. Однако это создаст точечную нагрузку на стены, что может пагубно сказаться на их целостности.

Схема крепления стропил к балке мауэрлата бывает скользящей и жесткой. При этом все будет зависеть от типа стропильной конструкции (висячие или наслонные), а также формы крыши.

Стыковка стропил с мауэрлатом — крепеж пластинами, уголками

Узловые элементы при стыковке стропила с мауэрлатом выполняются из древесины, и могут быть такими:

  1. Упор прямо в мауэрлат.
  2. Зуб с упором и шипом.
  3. Зуб только с упором.

Одинарный зуб для врубки выполняется при обустройстве крыши с крутыми склонами (более 35º). Тогда в мауэрлате вырезают гнездо, а в стропиле – зуб и шип, который предотвратит горизонтальное смещение ноги. Если у крыши уклон более пологий, то вырезают двойной зуб для врубки, однако, делают это очень редко.

уголки для крепления стропил

Для облегчения работы в последнее время все чаще выполняется крепление стропил металлическими уголками, что еще и существенно ускоряет процесс. Кроме того, могут применять болты, скобы, пластины, хомуты и петли.

Зачастую выполняют крепление стропил жестким способом, забивая в мауэрлат гвозди под углом с обеих сторон. При этом гвозди скрещиваются внутри балки. Чтобы окончательно закрепить элемент, по центру вбивают третий гвоздь. Для жесткой фиксации стропильной ноги и предотвращения ее сдвигов в горизонтальной плоскости, используются металлические уголки для крыши, которые закрепляют по бокам.

При строительстве дома из бруса или оцилиндрованных бревен используется метод плавающего крепления. Это нужно, чтобы в процессе усадки деревянного здания каркас немного смещался и не повредил несущие стены. Следовательно, используются специальные уголки для крепления стропил, которые могут обеспечить подвижность. В них один из элементов закреплен жестко, а второй – может несколько смещаться.

Коньковый узел — крепление соединений

В верхней части стропилины могут стыковаться либо на коньковую балку, встык или с нахлестом.

Установка встык предполагает, что концы стропил обрезают под углом, совпадающим с уклоном крыши. На противоположном элементе выполняют точно такой же срез, но в обратном направлении. На месте стыковки в стропила забивают длинный гвоздь, который должен пройти насквозь через обе балки. Дополнительно при этом используются пластины для стропильной системы, которые придают стыку большую прочность. Это могут быть как деревянные, так и металлические накладки. Фиксация перфорированной пластины для стропил производится болтами или гвоздями.

При фиксации внахлест стропила будут соприкасаться своими боковыми ребрами. Принцип крепления при этом останется аналогичным первому варианту. Если же правильные ноги упираются в коньковый прогон, для их закрепления используются болты или шпильки на резьбе с шайбами.

перфорированная пластина для стропил

В некоторых случаях стропильный каркас собирается из цельных ферм, обеспечивающих максимальную жесткость конструкции. При этом чтобы крыша могла выдерживать усиленную ветровую нагрузку, понадобится монтаж достаточного количества диагональных элементов. Раскосы и подстропильные ноги, которые входят в конструкцию каркаса, как раз и обеспечивают устойчивость фронтона. При монтаже раскоса нижняя его часть опирается на перекрытие, а верхняя – стыкуется с углом фронтона. Что касается подкоса, то его основная задача состоит в минимизации нагрузки на центральную часть стропил. Устанавливают подкос под углом 45º. Для его фиксации могут использоваться крепежные уголки для стропил, а также пластины или хомуты.

Разновидности металлических креплений и их характеристики

В старину для сборки каркаса крыши строители пользовались всевозможными деревянными креплениями – клиньями, нагелями, брусками и деревянными штырями, накладками, скобами. Однако в настоящее время при строительстве предпочтение отдают все-таки металлическим крепежам. На рынке стройматериалов можно подобрать самые разнообразные крепежные уголки для стропил, а также прочие детали, которые в значительной степени ускорят процесс монтажа каркаса, а также сделают его намного удобнее.

Для производства крепежных элементов обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно выделяет его среди других материалов. Можно найти расходники самых разных размеров для любых целей.

скоба стропильная

Среди разновидностей держателя стропила можно назвать такие приспособления:

  • перфорированная монтажная лента;
  • опора для балок;
  • пластины и накладки;
  • опоры для бруса;
  • уголок для стропильных соединений;
  • крепления LK;
  • уголки KP;
  • кронштейны WB;
  • саморезы;
  • стропильная скоба;
  • болты с гайками;
  • вязальная проволока.

Стоит отметить, что приобретение крепежей с перфорированием гарантирует вам надежность фиксации любых стропильных элементов, под каким бы уклоном они не находились, а также обеспечит жесткость всей конструкции в целом. Такие крепления оборудованы специальными отверстиями для закручивания саморезов, шурупов и болтов, посредством которых и производится фиксация деревянных элементов между собой. Причем такие изделия можно обрезать под нужный размер.

Фиксацию крепежных деталей можно выполнять и гвоздями. Но их применяют только в условиях промышленного производства, когда есть возможность отогнуть конусовидную часть крепежа. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.

Угловые элементы KP производятся в большом количестве модификаций. Они позволяют минимизировать возможность срыва резьбы на болтах и деформации соединений во время естественной усадки каркаса. Такие детали можно закрепить на гвоздях или шурупах своими руками, никакие специальные станки не потребуются.

крепежный уголок для стропил

Зафиксировать несущую балку во время сборки перекрытий деревянного дома из бруса или оцилиндрованных бревен можно с помощью кронштейнов WB. В таком случае не нужно будет делать врезку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежного элемента применяются анкеры, шурупы и гвозди.

Для того чтобы соединить балки со стропилами в подстропильной системе, предназначено крепление LK. По характеристикам оно практически не отличается от кронштейнов WB, однако, зафиксировать его можно только гвоздями или саморезами. Они широко применяются во время строительства бревенчатых срубов.

Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью строительства любой каркасной конструкции, в том числе крыши бревенчатого дома. От качества таких расходных материалов зависит устойчивость всей конструкции и продолжительность службы кровельного покрытия и пирога. В связи с этим, рекомендуем очень внимательно отнестись к процессу выбора креплений для стропил, чтобы избежать многих проблем в будущем.



опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы

Содержание:

Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.

опирание стропил на мауэрлат

Элементы для крепления стропил к мауэрлату

В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.

Необходимые элементы крепления:

  • крепежные элементы LK;
  • резьбовые изделия;
  • проволочные стяжки;
  • монтажная лента с перфорацией;
  • уголки;
  • пластины;
  • гвозди;
  • кронштейны для стропил.

как правильно крепить стропила к мауэрлату

При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить

Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.

Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.

крепление стропильной ноги к мауэрлату

Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног. Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.

Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат

Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.

Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.

Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата. Необходимость появляется ввиду того, что стены таких сооружений неспособны выдержать точечные нагрузки. А у пенобетонных блоков недостаточная прочность для поддержки стропильной системы, высокая нагрузка просто вырвет крепеж. Теперь разберемся, как правильно крепить стропила к мауэрлату.

уголки для крепления стропил к мауэрлату

Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.

Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1.5 м.

Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.

В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату

Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.

крепеж стропил к мауэрлату

При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног — основные правила

Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.

Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.

уголок для стропил

Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

  1. Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
  2. Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
  3. С помощью скоб и проволоки-катанки укрепляется узел соединения.

Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка

Существует схема крепления стропила к мауэрлату.

Крепление стропил на металлический уголок:

  • Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
  • Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
  • Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
  • Проволока-катанка позволяет придать дополнительной прочности узлу крепления.

кронштейн для стропил

Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.

Разновидности уголка КР:

  • «КР5» — уголок с большой несущей способность;
  • «КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
  • «КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.

как правильно закрепить стропила

Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.

Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.

Рекомендации по крепежу

То, насколько надежной будет кровельное сооружение, зависит от грамотности крепления стропильной ноги к мауэрлату. Существует множество схем крепления, но можно выделить несколько общих правил и рекомендаций по выполнению данной работы.

опирание стропильной ноги на мауэрлат

Рекомендации по монтажу:

  • Деревянные элементы должны плотно прилегать друг к другу. Чтобы добиться этого, предварительно нужно качественно выполнить запилы и врубки.
  • Для всех болтов нужны шайбы либо специальные пластины. В противном случае гайка будет утоплена в древесину, что впоследствии может привести к различным осложнениям.
  • Недопустимо использование прокладок. Связано это с тем, что со временем они деформируются. А это приводит к неравномерному распределение нагрузок и снижению срока эксплуатации кровли.

По полученной информации можно понят, как правильно закрепить стропила к мауэрлату. Следование всем рекомендациям позволит выполнить работу максимально качественно, избежав возможных проблем. Достаточно просто изучить инструкцию, подготовить все необходимые инструменты, материалы и элементы крепления.



Варианты крепления стропил крыши на дачных постройках

Рано или поздно на дачном участке появляются постройки, выполненные кладкой кирпичом или строительными блоками: домик, баня, хозяйственный блок. И вот уже готов фундамент, завершена кладка, настало время заняться крышей.

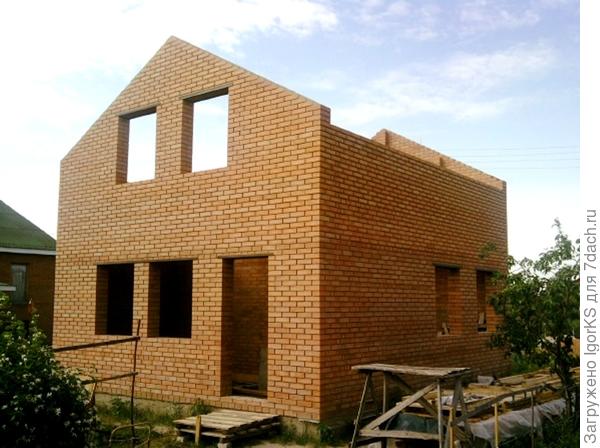

После кладки
После кладки

Иногда, в силу особенностей постройки, встает вопрос: как всё же крепить стропила? Вариантов может быть несколько, поэтому остановимся на трех способах крепления.

Через мауэрлат на стенах

Самый распространенный способ – крепление стропил к кирпичной части дома через переходную доску или брус – мауэрлат, под который кладется гидроизоляция. Но для этого и сам мауэрлат должен быть надежно закреплен на несущих стенах, а также (в некоторых конструкциях) и на средней стене. В последнем случае на средний мауэрлат (лежень) ставятся дополнительные деревянные опоры.

Мауэрлат
Мауэрлат

Сделать это можно разными способами, например, при помощи замурованных в кладке вертикальных шпилек, пропущенных через доску, с последующей подтяжкой доски или с помощью стальной проволоки диаметром от 4 мм, также вмурованной в кладку и пропущенной в нескольких местах по длине стены через доску.

Закрепление мауэрлата на стене проволокой
Закрепление мауэрлата на стене проволокой

Затем заранее соединенные затяжкой (горизонтальной доской) стропильные ноги водружают на постоянное место и закрепляют, например, с помощью гвоздей – сначала по фронтонам, с последующим выравниванием по ним по прямой линии коньковой части остальных стропил. Очевидно, что все стропильные конструкции должны быть идентичны и установлены строго вертикально. Для временной фиксации на месте используют распорные доски.

Крепление гвоздями
Крепление гвоздями

Для наилучшего контакта стропил и мауэрлата в стропилах можно изготовить пазы, которыми они лягут на мауэрлат. Делать это нужно аккуратно, с точностью рассчитав углы запила. Вся стропильная конструкция может быть как с подконьковым прогоном в виде доски или бруса, так и без него.

Конструкция без подконькового прогона
Конструкция без подконькового прогона

При большой ширине стропильную конструкцию с приподнятой затяжкой можно усилить вертикальными стойками или подкосами.

Усиление вертикальными стойками
Усиление вертикальными стойками

Элементы стропильной конструкции можно крепить между собой гвоздями, шурупами и болтами.

Место соединения
Место соединения
При наложении обрешеточной доски для наилучшего закрепления самого конькового элемента имеет смысл усилить и коньковый узел.

Коньковая часть обрешетки
Коньковая часть обрешетки

Принявшие окончательное место стропила дополнительно фиксируют к мауэрлату с помощью металлических уголков.

Заключительное крепление уголками
Заключительное крепление уголками

Выступающая за стену часть стропильной ноги образует карнизный свес. К ней прикрепляют дополнительный элемент из доски, который будет служить нижней горизонтальной частью каркаса карнизного короба. Затем к получившейся карнизной основе по всей длине стены крепятся лобовая и нижние доски. Угол спила законцовочной части всех стропил и горизонтальный выносной размер от стены должны быть одинаковыми, от этого напрямую зависит качество изготовления карнизного короба.

Устройство карнизной части крыши
Устройство карнизной части крыши

Всю конструкцию карниза можно сделать полностью деревянной или обшить снаружи пластиковой или металлической вагонкой.

Обшивка пластиковой вагонкой
Обшивка пластиковой вагонкой

При нарезке элементов вагонки следует периодически (после набранных 4-5 штук) замерять расстояние между уголковыми элементами W- и F-образного типа, корректируя ширину нарезки наборных элементов. Сами уголки правильнее крепить (крепление производится степлером и саморезами) к лобовой и нижним доскам до их (досок) непосредственной установки на место. Поверхности доски в месте крепления уголков должны быть ровными и прямыми. В этом случае можно добиться наилучшей параллельности уголков друг другу, что упростит процесс обшивки. Вагонка при наборе крепится к доскам степлером через каждые несколько штук. Наборные элементы ни в коем случае не должны входить в пазы уголков враспор.


Через мауэрлат на опорах

Также можно использовать вариант крепления стропил на мауэрлат, зафиксированный на опорах с внутренней стороны кладки. Тогда в качестве этих элементов используется брус размерами 100х100 мм.

Мауэрлат на опорах
Мауэрлат на опорах

Лаги пола второго этажа монтируются в стену.

Лаги пола второго этажа
Лаги пола второго этажа

К ним сверху крепятся вертикальные опоры из бруса, которые дополнительно фиксируются на месте, например, с помощью стальной проволоки, вмурованной в стену.

Вертикальные опоры из бруса
Вертикальные опоры из бруса

Таких опор по длине стены устанавливается несколько (через одну лагу), а сверху на них закрепляется горизонтальный брус. В этом случае он лежит на опорах жестко и не деформируется при креплении стропил.

Угловая опора
Угловая опора

Далее принцип установки стропильной конструкции аналогичен предыдущему варианту.

Крепление на лаги

Такой способ крепления стропил можно использовать для небольших построек, или если второй этаж у вас не имеет стен из кладки, за исключением фронтонов.

Баня с креплением стропил на лаги
Баня с креплением стропил на лаги

В этом случае ноги стропил закрепляются на выносной (карнизной) части лаг второго этажа или чердака, а вся конструкция фиксируется с помощью вмурованной при кладке в стену стальной проволоки диаметром от 4 мм, которая затягивается на выбранных пазах верхней поверхности стропил.

Крепление стропил
Крепление стропил

Дополнительно при кладке через лаги можно пропустить и вмуровать в стену шпильки или проволоку. Карнизный свес при этом способе получается сам собой, поэтому при напиле и установке лаг следует с точностью выдерживать одинаковый размер их выноса за стены и 90-градусный угол спила.

Карнизный узел изнутри постройки
Карнизный узел изнутри постройки

Тогда окончательная обшивка карниза не потребует дополнительных усилий и будет происходить быстро и в удовольствие.

После обшивки вагонкой
После обшивки вагонкой

То же относится и к торцевым частям обрешетки в момент спила и выравнивания законцовок досок. При аккуратно выполненных спилах обшивка фронтонной части карниза также не доставит неудобств.

Фронтонная часть
Фронтонная часть

Какие бы варианты крепления стропильной конструкции не использовались, правило простое: чем тщательнее подготовительные работы и замеры, тем легче потом работать и красивее результат.

какой крепеж выбрать в стропильной системе

langutai

всем доброго дня. подскажите пожалуйста что целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков есть выбор гвоздь или саморез толщина доски 5 см .по сути черные саморезы как я понимаю по дереву идут все каленые , а гвоздь понятно если что согнется да и загнуть с другой стороны всегда можно но не сломается посоветуйте правильный выбор

Nikofar

langutai
целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков
langutai
саморез
Преимущества применения саморезов — более прочное соединение элементов, чем на гвоздях и удобство работы в стесненных условиях, когда гвозди забивать проблематично. При использовании саморезов выше трудоемкость сборки, но это компенсируется отсутствием риска расколоть доску гвоздем, особенно у края или кромки доски.

langutai

Nikofar, а какие посоветуете брать ? видел желтые с малым шагом резьбы (продавцы утверждают что и они пойдут ,хотя сомнительно что то ) и обычные черные именно для дерева с большим шагом не оцинкованные .

Nikofar

Для ответственных соединений деревянных конструкций монтажными пластинами и уголками лучше использовать шурупы-саморезы с неполной резьбой, например — шурупы для крепежа деревянных лаг и реек (DIN 571) D=8, шестигранная головка (D=8), крупная резьба, острый наконечник, оцинкованные, 5х30 мм. Такие шурупы хорошо воспринимают нагрузку на срез.

langutai

…ух как все непросто, простите за назойливость, я то думал саморезами черными по дереву обойтись ,крепление самой пластины ( 60х140)и доска 150х50 сажать на саморез 3,5 х50 с каждой стороны по 4 самореза ,как считаете ? да и дешевле получиться

Nikofar

«Черные» (фосфатированные) стальные саморезы не всегда хорошо работют на срез при значительных нагрузках на соединяемые конструкции, особенно в комбинации дерево/стальная пластина. Поэтому рекомендуется применять шурупы или саморезы с неполной резьбой. Если найдете такие саморезы — можете их применять.

langutai

воспользуюсь вашим советом так как других правильных решений не вижу, а по цене на винты не такая и большая разница по сравнению с черными саморезами вот только по din 571 диаметр начинается от 6 мм . да и не составит ли проблем с поиском переходника на шестигранник ?

Фландал

Правельно использавать «гвозди винтовые оцинкованные» .И цена подходящая и нагрузку отлично держат. Саморезы хрупки и весьма экономически не выгодны да и колят края они не хуже гвоздей.

langutai

«Правильно использовать «гвозди винтовые оцинкованные» —
это интересно как ?

Nikofar

langutai
«гвозди винтовые оцинкованные»
Четырех- или шести- гранные в сечении гвозди, скрученные спирально. Применяются, как правило, в автоматических электро/пневмо-молотках или молотках под строительный патрон. Гвозди могут снаряжаться в виде «пулеметной ленты».
Такие гвозди и автоматические молотки популярны у мастеров в США и Канаде.
В России считаются экзотикой из-за высокой стоимости автоматических молотков и, собственно, самих гвоздей.
ИМХО — ерунда все это.

Фландал

У нас на производстве только ими и собираются стропила. И отлично справляемся без автоматических электро/пневмо инструментов . Саморезы более хрупкие да и по времени, вкрутить 50 саморезов или забить 50 гвоздей… Ни какой экзотики я не заметил .Забиваешь в поисковике и получаешь огромное колличество предложений .

langutai

нее то что они ,винтовые гвозди , существуют и продаются уже давно я это знаю и купил их на прибивание контр-реек по стропилам и на обрешетку чем не попробывать, а по стоимости можно сравнить с обычными оцинкованными .
Nikofar ,скажите пожалуйста шуруповерт обычный хитачи сможет вкрутить винт -«глухарь » 5х40 в доску пятидесятку ,хватит ему сил или все же крутить в ручную ключем надо будет.., как я понимаю для таких шурупов нужен пневмоинструмент … ладно если их сотня будет -это понятно но у меня их по мин к 800 шт будет ,не очень себе представляю крутить такое кол-во ключем …

Фландал

Какая мощность у шуруповёрта ?

Nikofar

langutai
Nikofar ,скажите пожалуйста шуруповерт обычный хитачи сможет вкрутить винт -«глухарь » 5х40 в доску пятидесятку ,хватит ему сил или все же крутить в ручную ключем надо будет.., как я понимаю для таких шурупов нужен пневмоинструмент … ладно если их сотня будет -это понятно но у меня их по мин к 800 шт будет ,не очень себе представляю крутить такое кол-во ключем …
При таком объеме работ аккумуляторный шуруповерт будет слабоват. Я обычно использую две электрические дрели, мощностью 600 ватт — одну со сверлом для открывания отверстий в дереве (диаметр сверла 2,0-2,5 мм), вторую дрель — как болтоверт, с соответствующей головкой-насадкой. На вворачивание одного самореза уходит примерно в два-три раза больше времени, чем на забивание гвоздя, около 10-15 секунд.

langutai

Фландал , батарея у шуруповерта на 12 вольт . но в принципе буду использовать дрель в общем посмотрю что потянет .

Фландал

12 вольт мало, не потянет. Попробуй как Nikofar рекомендует.

langutai

Спасибо за советы ,буду пробовать на все майские грядет замена стропил и кровли

Коловрат

Гвозди винтовые без вариантов. Саморезы, да ещё и черные — ломаются на раз.

Gaydamak

При ремонте садовой скамейки выявил, шо таки саморезы эти чёрные — на раз срезает даже под моим весом. 😊 А стропила собирал еще году в 85 на болтах. До сих пор не чихают. А все ухищрения с саморезами — от лукавого. Полы тож лучче пробивать гвоздями. Саморезы просто не держат. Через два дня скрипят по прежнему. Повелся на совет горе-ремонтника и сделал, дурак старый, двойную работу. 😊 Так шо, по-старинке — оно надежней! 😊

Дмитрий_С

саморезы- ф топку! скобы, либо шпильки с гайками.

langutai

Gaydamak , а что такое шпильки с гайками ? для стропил (150х50 ) все соединения будут делаться металл пластинами

Gaydamak

Да ради Бога! Хозяин — барин. У меня стропила 250х100 на металлических накладках 6мм собраны на болтах от ф10 мм. В разных местах ф разный. Есть и ф 16 мм 😊 Ну была возможность крепежа «за так» приобресть… Но не жалею… Снегу до… в общем, по пояс. 😊 И ничё, стоит крыша. 😊

Есть оччень полезный журнальчик «Дом». Там целая серия. «Сам», «Сам себе мастер», «Советы профессионала». Старый телефон в Москве — 369-7442 Там можно и на сидюке заказать по годам. 😊

http://journal.knigka.info/category/sov_proff/

Дмитрий_С

Стропила из 50-ки? Какой шаг и пролёт?

langutai

Дмитрий С , да стропила из доски 50мм — толщина ,ширина 150мм.
шаг хочу сделать 85 см ,пролет 5,5- 6 метров пока выясняю.
соединения конька и опор стропил (той же доской) хочу делать из металл пластин

Фландал

Уважаемый Владимир. Зачем такие трудности. Металлические пластины прекрасно крепятся винтовыми гвоздями. Просто, быстро и надёжно. Если пластины 100х200, отверстий там 50 штук. Гвоздь 3,5х30 вполне достаточно. Какую кровлю планируете ..? И какой угол и длинна ската ?? Шаг стропил по мне великоват. Обычно 750 мм от фронтонов к центр, это если под металлочерепицу.

langutai

Фландал , да может быть вы и правы перебор с саморезами и болтами посмотрю по ситуации все равно саморезы будут пригодны в чем то другом . в общем буду пробовать. ответственное соединение на самом коньке закручу пластины саморезами оцинкованные с большой шляпкой 5х50 к удивлению нашел . все остальное крепеж поддерживающие «столбики » по ситуации.
…кровля — склоняюсь уже ближе к 100% будет металлочерепица.

alex1

Стропила крепил шпильками на 12 -купил требуемое количество метров кругляка, порезал нужной длиной и нарезал резьбу. Затягивал через квадратные шайбы нарубленые из пятерки или шестерки размерами примерно 50 на 50 мм.Делать врезки на стропилах было лень ,поэтому соединял внахлест и затягивал на шпильку.

langutai

ага ,все понятно из фоток все видно ,только не легче было купить уже оцинкованный резбовой шпиль сейчас разного диаметра продаются , и трудов меньше

alex1

Оцинкованые шпильки которые метражем денег стоят, а денег жалко.

dim99

Самый надежный способ, шип-паз (+ опционально нагель дерев.), без гвоздей и т.п.

langutai

если шип-паз так это ни какого времени не хватит а у меня только 12 дней максимум , на майские да и делать все будем в двоем я и тесть ну народ конечно поможет если что брусья затощить , так что хочу экономно по времени быстро и надежно.

Maksim V

металлических накладках 6мм собраны на болтах от ф10 мм.
Если уж и решил использовать металл, то однозначно надо использовать и болт-гайку, ну гораздо надёжнее .Пластины с двух сторон и на болтяру.

langutai

вот сделал крышу …

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
