обзор технических характеристик водостоков и инструкция по расчету и монтажу
Кровельная водосточная система – комплекс, ответственный за своевременный отвод воды с крыши и ее последующий перевод в грунт или канализационную систему. Грамотный водоотвод позволяет не только сохранить эстетичность здания, но и его надежность, оберегая конструкцию от преждевременного износа. На рынке водостоки представлены в обширном ассортименте, в который входит и продукция торговой марки Grand Line, предлагающая отличные технические характеристики по приемлемой стоимости.
Компания Grand Line является одним из немногих представителей на отечественном и европейском рынке, занимающихся выпуском не только ПВХ-изделий, но и продукции из стального профиля. Становление бренда началось в 2005 году, когда на базе одного из старых комбинатов были открыты новые производственные мощности, по сути, и давшие толчок ко всему последующему развитию компании.
Водостоки для зданий разных типов и предназначенности
Модернизация и совершенствование производственного процесса не прекращается и по сей день – активно внедряются новейшие технологические разработки, инженеры вносят постоянные дополнения в технологию изготовления водостоков, что дает возможность получать на выходе продукт, не имеющий аналогов в своем рыночном сегменте.
Здесь ведется строгий контроль качества за всем спектром выпускаемой продукции – это одно из приоритетных направлений функционирования Grand Line. Нельзя не отметить и сырье – только лучшая сталь, высококачественный поливинилхлорид, красители, пластификаторы – в комплексе все это способствует производству таких водостоков, которые пригодны к эксплуатации в наиболее сложных климатических и эксплуатационных условиях.
Водосток с нестандартной геометрией
Для производства водостоков используется особый стальной сплав, полученный методом холодного катания с последующим оцинкованием поверхности, что обеспечивает дополнительную защиту от всевозможных внешних воздействий. Толщина изделий составляет 0,6 мм, а сверху они покрываются полиуретановым веществом, нанесение которого позволяет улучшить такие характеристики:
- стойкость к влиянию лучей ультрафиолета;
- защиту от ржавчины;
- устойчивость к химическим воздействиям;
- прочность и жесткость.
Полиуретан обеспечивает надежную защиту от внешних воздействий
Полиуретан по своим техническим параметрам на порядок превосходит аналогичные свойства полиэстера и пластизола и обеспечивает беспроблемную эксплантацию в обширном температурном диапазоне -60° – +120°С. Для большей надежности водостоки «Гранд Лайн» покрывают полиуретаном сразу с двух сторон.
Производитель дает гарантию на свою продукцию, причем одновременно по двум аспектам:
- сохранность внешнего вида гарантируется на протяжении 10 лет с момента начала эксплуатации;
- неизменность технических характеристик – в течение 25 лет использования.
Кроме полиуретанового покрытия, применяется еще одна разновидность защитного слоя – Aluzinc. Это гальваническое вещество, нанесение которого на поверхность изделий обеспечивает дополнительную коррозионную стойкость и цветовую устойчивость на протяжении всего периода службы.
Использование Aluzinc предусматривает покрытие водостоков органическим веществом EasyfilmS, благодаря которому на изделиях не остаются отпечатки после прикосновения, а сами они обретают дополнительную механическую защиту, исключающую повреждение в процессе транспортирования или установки. Температурный диапазон эксплуатации подобных водостоков варьируется в пределах -60 – +315°С.
Согласно данным, которые предоставляет официальный сайт «Гранд Лайн», потребителю доступны следующие варинаты водостоков производителя:
Цветовое решение под любой тип и вид кровли
- Grand Line 125×90 – оптимальное решение для малоэтажного строительства и негабаритных строений. Имеет более углубленный желоб, примерно на треть больше, чем у конкурентных предложений, что обеспечивает эффективный водоотвод в любых условиях. Такой водосток представлен в семи цветовых решениях: белый, зеленый, шоколад, два оттенка красного, мокрый асфальт и темно-коричневый, а также покрытие Aluzinc.
- Grand Line 150×100 – идеален для средних и крупных объектов, обеспечивая помимо прочего значительную экономию. Уникальная конструкция допускает использование всего одной воронки на 15 м.п. карниза, позволяя снизить затраты на колена и трубы. Продукция представлена тремя цветами: белый, темно-коричневый и шоколад.
- RohrfitMeister – пластиковые изделия, обладающие хорошими техническими данными и небольшой стоимостью. Подходят для малых по площади частных зданий и производственных объектов. Основа таких водостоков «Grandline» выполнена из улучшенной модификации ПВХ, что обеспечивает отличную прочность к химическим влияниям, стойкость геометрии, невосприимчивость к внешним агрессивным воздействиям и восстановление формы при незначительном деформировании. Цвет: коричневый и белый.
- Optima – водостоки, имеющие прямоугольное сечение всех компонентов. Доступны с цинковым покрытием, гарантийный срок службы которого составляет пять лет и полиуретановым, с толщиной в 25 мкм. В этом случае гарантия достигает одного года. Для изделий с полиуретановым напылением доступнопять цветов: белый, зеленый, красный, шоколад, темно-коричневый.
Схема водосточной системы
В независимости от типа, каждый водосток Grand Line имеет в комплекте такие комплектующие:
- желоб и соединитель к нему;
- заглушку для желоба;
- внутренний и внешний угол на 90° и 135°;
- воронку под желоб;
- длинный и короткий крюк;
- тройник под трубу;
- трубу обычную;
- соединительную трубу;
- колено под сток и под трубу с углом в 60°;
- крепежный кронштейн для дерева и камня.
Кронштейн для установки в кирпичные стены
При расчете водостоков Grand Line следует придерживаться таких рекомендаций:
- углы желоба рассчитывают исходя из углов крыши – их число идентично;
- число желобов получают делением длины всех скатов на длину одного желоба с округлением итога в большую сторону;
- число заглушек и соединителей в замкнутой системе одинаковое. В незамкнутой от числа соединителей отнимают один;
- число крюков подбирают исходя из шага монтажа в 0,6 м и общей протяженности кровли. Важно помнить и о дополнительных крюках, монтируемых по концам желобов, а также по обеим сторонам стыков – не только между желобами, но и в местах их соединения с углами;
- воронки устанавливают из расчета 1 шт. примерно на 50 м.кв. кровли. Как правило, одному скату достаточно 1-2 воронок, в зависимости от его габаритов;
- число труб вычисляют делением высоты здания на длину трубы с последующим умножением итога на количество воронок;
- колена подбирают исходя из того, что одному стоку требуется два колена стока и одно колено трубы;
- число кронштейнов зависит от количества труб – на одну трубу требуется минимум два элемента. В местах стыка для двух труб достаточно одного кронштейна.
Расчет воронок
Водосток Grand Line может быть установлен своими руками, чему во многом способствует простота его конструкции и подробная инструкция, которой производитель сопровождает каждую единицу товара. Что касается инструментов, то в работе понадобится резиновая (деревянная) киянка, ножницы по металлу или ножовка, измерительный инструментарий, пассатижи, отвертка и шнур для маркировки.
Порядок и нюансы монтажа крюков ↑
Установку крюков проводят в таком порядке:
- Монтаж длинных крюков под желоба выполняют еще до момента укладки кровельного материала, используя для фиксации стропила или карнизную доску. Все зависит от пожеланий владельца и конфигурации самой кровли.
- Если кровля уже обустроена, вполне можно обойтись и короткими крюками, фиксируя их на лобовой доске.
- Шаг установки в любом случае неизменен – 0,6 м.
- Для более удобного стока воды в воронки, для крюков следует предусмотреть небольшое вертикальное смещение.
Схема монтажа
Грамотная установка воронок и заглушек ↑
Для установки заглушек и воронок в водосток «Гранд Лайн» проводят такие действия:
- Вырезают V-подобные отверстия в желобах, там, где планируют размещать воронку. Ширина отверстия для систем 125х90 составляет 100-110 мм, для 150х100 порядка 120-130 мм. Обратите внимание: расстояние между воронкой и торцом желоба должно быть не менее 150 мм, промежуток от верхнего края до выреза – минимум 15 мм.
- Воронку ставят на желоба, фиксируя ее посредством специального замка с последующим отгибом фиксаторов внутрь элемента.
- Заглушки располагают по тем торцам желоба, которые несмежны с иными компонентами системы.
- Для герметизации стыков используют герметик, а при потребности и заклепки.
- Уплотнение соединений выполняют резиновой киянкой.
Монтаж заглушки на специальные фиксаторы
Очередность монтажа желобов ↑
Для этой операции предусмотрена такая очередность действий:
- Устанавливают желоб внутри крюка, заводя его внутреннюю сторону в фиксатор и закрепляя внешнюю с помощью крепежа пластинчатого типа. В инструкции водостока «Гранд Лайн» советуют размещать низ желоба минимум на 6 мм выше его внутренней стороны, что исключит попадание воды на фасад.
- Ставят на место карнизную планку, заводя ее снизу внутрь желоба для предотвращения промокания лобовой доски.
- Гидроизолятор выводят под планку, обеспечивая беспрепятственный водоотвод.
- Для соединения желобов используют специальные стыки с резиновой прокладкой для лучшей герметичности и компенсации температурного расширения.
Крепление труб и их установка ↑
Работу выполняют в следующем порядке:
- Устанавливают кронштейны согласно указанным выше рекомендациям. Обязательно их расположение на стыках труб, стоит помнить об этом.
- Закрепляют водосточные трубы, следя за тем, чтобы расстояние до земли составляло порядка 20 см – это предотвратит разбрызгивание воды.
- Если имеется потребность в организованном стоке, дополнительно возводят ливневую канализацию.
Обратите внимание: трубный обжим обязательно должен быть направлен вниз – в противном случае не удастся избежать протечек.
Расстояние до земли не должно быть слишком большим
Что касается преимуществ, то на официальном сайте Grand Line выделены такие:
- Коррозионная стойкость – двустороннее покрытие на основе полимера гарантирует изделиям отличную сопротивляемость влаге на протяжении всего периода службы.
- Отличная пропускная способность – продуманная эргономика желобов и грамотная их реализация позволяют практически на четверть повысить показатели пропускной способности в сравнении с конкурентными предложениями.
- Цветоустойчивость – изначальный цвет изделия сохраняется на протяжении всего использования водосточной системы без утери своей гаммы и насыщенности.
- Универсальность – эти водостоки пригодны к эффективному использованию в независимости от климатических и температурных условий, неизменно демонстрируя при этом отличную функциональность и работоспособность.
- Прочность и надежность – стальная основа прекрасно справляется даже со значительными внешними нагрузками и воздействиями, не утрачивая при этом свою форму и геометрию.
- Ассортимент – разнообразие доступных цветовых решений позволяет без особых усилий выбрать оптимальный вариант для любого строения, в независимости от его типа, дизайна и архитектуры.
- Гарантия – на всю свою продукцию производитель распространяет комплексные гарантийные обязательства.
Возможность собрать водосток любой степени сложности
Водостоки Grand Line – оптимальный вариант для зданий различного типа и предназначенности. Их монтаж может быть проведен своими силами, благо конструкция особой сложностью не отличается. Что до расчетов, то лучше доверить их профессионалам – это позволит избежать лишних трат материала и финансов, а кроме этого сбережет драгоценное время.
1. Установка крюков желоба Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску. Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой. Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба не менее 5 мм на погонный метр. Для этого крюки устанавливаются с вертикальным смещением, рассчитываемым следующим образом: h = 0,005 х L, где L – расстояние между первым и последним крюком. Таким образом, вертикальное смещение между первым и последним крюком по уклону при максимальной длине желоба 10 м составит 5 см. Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки. Перед монтажом крюков необходимо убедиться в горизонтальности карниза – если он не строго горизонтален, то следует учесть это при разметке. Крюки под желоб следует закрепить так, чтобы расстояние между продлением линии уклона крыши и верхним наружным краем желоба было не менее 25 мм. |
2. Установка воронок желоба При расчете количества воронок следует учитывать, что для обеспечения качественной работы системы одна труба должна принимать воду не более чем со 120 м2 площади проекции ската крыши на горизонт и не более чем с 10 погонных метров желоба. Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм. Для эффективной работы системы V-образное отверстие должно быть максимально возможным по величине. Расстояние от верхнего края желоба до выреза должно быть не менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм. Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба (рис. 2б). |
Заглушки устанавливаются на торцы желоба, не стыкующиеся с другими элементами (рис. 3). |
4. Установка желобов Вставьте желоб в крюк. Для этого заведите носик крюка в желоб так, чтобы носик крюка оказался внутри завитка желоба, затем зафиксируйте другой край желоба накидным пластинчатым фиксатором (рис. 4). При этом внешний край желоба ниже внутреннего на 6 мм в целях предотвращения попадания воды на фасад во время сильных ливней. Продолжение края металлочерепицы или кровельного профнастила должно свисать над желобом на 50 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм, но так как желоб имеет уклон, на практике это расстояние может быть от 20 мм в начале уклона и до 70 мм в конце. После установки желобов устанавливается карнизная планка. Карнизная планка своей нижней кромкой заходит в желоб, что предотвращает намокание лобовой доски. Гидроизоляция выводится под планкой, обеспечивая сток воды в желоб. |
5. Установка соединителей желобов и углов Соединение желоба с другим желобом или с углом желоба производится встык при помощи соединителя желоба. |
6. Установка водосточных труб и окончательный монтаж водосточной системы Выберите длину промежуточной части трубы в соответствии с при- веденной таблицей и рисунком (рис. 6а). Сама водосточная труба должна быть такой длины, чтобы колено стока находилось на расстоянии около 200 мм до земли/отмостки (влагостойкое основание). При большей высоте вода будет разбрызгиваться. Оборудуйте ливневую канализацию для организованного вывода воды. Кронштейны трубы устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу. При этом в первую очередь необходимо крепить кронштейнами непосредственно места стыка трубы с коленами и с соединительной трубой. Существуют кронштейны для деревянных и прочих мягких стен с креплением под саморезы, либо для каменных (кирпичных, бетонных) стен, в которых для установки кронштейна необходимо просверлить отверстие для метиза. Соедините колена трубы, трубу водосточную, при необходимости соединительную трубу, колено слива, выровняйте конструкцию, затем присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы («ласточкин хвост») (рис. 6 б). |
| 7. Очистка и послемонтажный уход Необходимо периодически очищать желоба и воронки от скопившихся листьев и прочего мусора. Раз в год проводите профилактический осмотр водосточной системы. |
Элементы и чертежи пластикового водостока Grand Line
 |
Водосточный желоб Для сбора дождевых и талых вод с крыши. |
чертеж (jpg) |
 |
Труба водосточная Для сбора дождевых и талых вод с крыши. |
чертеж (jpg) |
 |
Составной угол Соединяет два желоба как на внешних, так и на внутренних углах фасада. |
чертеж (jpg) |
 |
Герметично замыкает желоб на его концах. |
чертеж (jpg) |
 |
Колено трубы 45° Соединяет две трубы под углом 45°. |
чертеж (jpg) |
 |
Колено трубы 67° Соединяет две трубы под углом 67°. |
чертеж (jpg) |
 |
Колено сливное Конечный элемент системы. |
чертеж (jpg) |
 |
Муфта соединительная Соединяет две трубы. |
чертеж (jpg) |
 |
Кронштейн |
чертеж (jpg) |
 |
Хомут трубы Kliker ПВХ Grand Line Premium Фиксирует трубу к стене здания. |
чертеж (jpg) |
 |
Пластиковый хомут трубы Фиксирует трубу к стене здания. |
чертеж (jpg) |
 |
Воронка желоба Обеспечивает герметичный отвод дождевой воды с желоба в водосточную систему. |
чертеж (jpg) |
 |
Соединитель желоба Соединяет два желоба и компенсирует температурные расширения системы. |
чертеж (jpg) |
 |
Угол желоба 90° Соединяет два желоба под углом 90° как на внешних, так и на внутренних углах фасада. |
чертеж (jpg) |
 |
Угол желоба 135° Соединяет два желоба под углом 135° как на внешних, так и на внутренних углах фасада. |
чертеж (jpg) |
 |

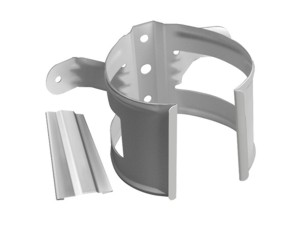

Металлический хомут трубы на дерево Фиксирует трубу к стене здания. |
чертеж (jpg) |
 |

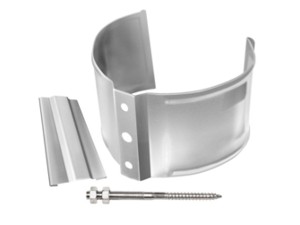

Металлический хомут трубы на камень Фиксирует трубу к стене здания. |
чертеж (jpg) |
 |
Кронштейн желоба металлический Для надежного крепления желоба на стропила (до монтажа кровли). |
чертеж (jpg) |
 |

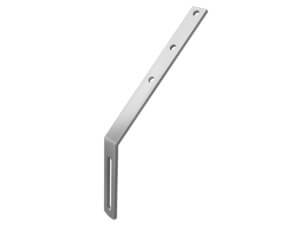

Удлинитель кронштейна желоба металлический Для крепления кронштейна желоба к стропилам крыши. |
чертеж (jpg) |
Водостоки Grand Line: характеристики, правила установки
- Виды водостоков Grand Line
- Преимущества Grand Line
- Монтаж водостока Гранд лайн
- двух размерных линейках с круглым сечением;
- системы с прямоугольным сечением.
- повышенную стойкость к воздействию ультрафиолета;
- высокая устойчивость к химическим воздействиям, типичным для атмосферы в крупных городах, в частности, к кислотным дождям, азотной, соляной и серной кислот.
- высочайшую стойкость к механическим повреждениям и коррозии;
- Увеличенная пропускная способность. Глубина желоба увеличена по сравнению с аналогичными изделиями у других производителей примерно на четверть. Это позволяет противостоять значительным нагрузкам при ливневых осадках, а также и механическим, вызванным сползанием толстого снежного слоя. Благодаря тщательно подобранному соотношению между глубиной желоба и диаметром трубы, водосточная система Grand Line имеет максимально высокую пропускную способность.
- Герметичность. Конструкция соединителя желоба с кольцом позволяет с максимальной точностью фиксировать его на трубе, а наличие резинового уплотнителя обеспечивает герметичность стыка. Замок допускает многократное смыкание и размыкание.
- Большая толщина стали, чем у других водостоков. Такой показатель делает изделие более прочным и долговечным, снижает вероятность повредить их в процессе транспортировки и установки.
- Отсутствие разнооттеночности. Использование высококачественных материалов обеспечивает однородность цвета полиуретанового покрытия на протяжении всего эксплуатационного периода.
- Цветовая гамма. Среди 11 вариантов цветовых решений можно подобрать подходящий к каждой кровле.
- Особая конструкция желоба. Она позволяет заворачивать от верхнего края поток воды в центральную часть дна. Таким образом, водосток Грандлайн исключает попадание воды на отмостку или фасад здания.
- Независимость от климатических условий. Изделие подходит для использования практически в любых регионах, так как имеет достаточно широкий диапазон рабочей температуры: начиная от -60°С и до +120°С.
- Экономичность. Возможность устанавливать по одной воронке на 15 метров карниза, позволяет снизить расходы на колена и трубы.
- Монтаж крюков
- Длинные крюки желоба устанавливаются еще до монтажа материала для кровли – либо на стропила, либо на карнизную доску, обеспечивая системе большую прочность и надежность.
- При установке крюков после завершения устройства кровли используют короткие, они крепятся на лобовую доску.
- И в том, и в другом случае шаг установки – 600-900 мм.
- Чтобы улучшить сток воды в воронки, крюки монтируют с вертикальным смещением.
- Монтаж воронок и заглушек
- На желобе в местах, где предполагается их разместить, вырезается V-образное отверстие. Для систем 125х90 ширина составляет 100-110 мм, а для 150х100 – 120-130 мм.
- Между вырезом и верхним краем должно быть по крайней мере 15 мм, а расстояние от торца желоба до воронки – 150 мм.
- Воронку надевают на желоб и завальцованной стороной закрепляют в замке с внешней его стороны, после чего фиксаторы отгибают внутрь него.
- Заглушки должны быть установлены на торцы желоба, несмежные с другими элементами.
- Стыки герметизируют, используя силиконовый герметик, а в случае необходимости и заклепки.
- Соединение уплотняют при помощи резиновой киянки.
- Установка желобов
- Желоб вставляют в крюк. Для этого его внутренний край заводят в фиксатор, а внешний край фиксируют, накидывая пластинчатый фиксатор.
- Затем устанавливают карнизную планку, заводя ее нижней кромкой в желоб, чтобы предохранить лобовую доску от намокания.
- Гидроизоляцию выводят под планкой и обеспечивают тем самым сток воды.
- Для соединения этого элемента используют специальный соединитель встык. Соединитель снабжен резиновой прокладкой, обеспечивающей герметичность, а также компенсирующей температурное расширение.
- Установка труб
- Кронштейны трубы устанавливают с максимальным шагом в метр, но меньше чем два на одну трубу.
- В первую очередь кронштейны крепят непосредственно в местах, где трубы стыкуются между собой или с коленами.
- Длина водосточной трубы должна позволять устанавливать колено стока, не доходя примерно 200 мм до отмостки/земли. Это необходимо для того, чтобы вода не разбрызгивалась.
- Для организованного стока оборудуют ливневую канализацию.
Сохранить привлекательность внешнего вида здания и защитить от преждевременного разрушения его цоколь, отмостку и фасад можно только, если каким-то образом предотвратить скопление осадков на поверхности крыш. Оптимальный вариант – организовать управляемый сток и последующий отвод воды на грунт или в систему дождевой канализации. Вот почему скатные крыши рекомендуется обязательно обустраивать водосточной системой.
Эксплуатационные особенности функционирования той или иной системы водостока, как правило, продиктованы местными климатическими условиями. И как, не как отечественному производителю знать все тонкости российского климата. Разрабатывая водостоки Grand Line, специалисты компании с одноименным названием позаботились не только об этом. Продукция, выпускаемая сегодня пятью крупнейшими заводами на территории РФ, ничем не уступает по своей конструкции аналогичным западным образцам, к тому же – универсальна, ее можно устанавливать на кровлях с любой геометрией, и полностью соответствует системе евростандартов международных стандартов EN 612. (Оф.сайт www.grandline.ru.)
Виды водостоков Grand Line ↑
На рынке водостоки Гранд Лайн представлены в трех вариантах:
Такая вариантность конструкций позволяет использовать их в различных сферах строительства, в частности, 125×90 – в малоэтажном, а 150×100, соответственно, в промышленном, а также строительстве объектов гражданского назначения.
На заметку
Но в любом случае систему для каждого объекта комплектуют индивидуально – это позволяет обеспечить ей максимальную надежность и долговечность.
Помимо различий в типоразмерах, эти аксессуары для кровли различают также по виду покрытия.
Двустороннее полиуретановое покрытие ↑
Водостоки Grand Line изготовлены из холоднокатаной стали горячего оцинкования с нанесением с обеих сторон полиуретана. Такая обработка существенно улучшает эксплуатационные характеристики материала, обеспечивая:
На заметку
Кстати, полиуретановое (пурал) по защитным характеристикам превосходит такие распространенные покрытия, как пластизол и полиэстер.
водосточная система Grand Line с полиуретановым покрытием
Двустороннее покрытие пуралом позволяет расширить цветовую гамму. Она не теряет на протяжении десятилетий интенсивности цвета и блеска. Для этой продукции предусмотрена гарантия, причем фирменная письменная, на внешний вид – 10 лет и до 25 – на технические характеристики.
Алюцинковое покрытие ↑
При производстве систем, только типоразмера 125×90 используют также импортную сталь той же толщины – 0,6 мм с покрытием Aluzinc®. Оно имеет достаточно высокие показатели стойкости, которые позволяют защитить сталь в течение всего эксплуатационного периода от воздействия агрессивной среды, от коррозии, потемнения, выцветания и т. д. Нанесенное тонким слоем органическое покрытие Antifinger (Easyfilm S), следов от пальцев на нем не остается, защищает изделие при транспортировке и установке. Гарантия на изделие с покрытием Aluzinc® немного меньше – 7 лет. (данные на Wiki)
Рекомендуем
Компания предлагает также ряд сопутствующих товаров, с описанием которых можно ознакомиться, перейдя на официальный сайт Гранд Лине – www.grandline.ru.
Преимущества Grand Line ↑
Монтаж водостока Гранд лайн ↑
Перед установкой изделия необходимо приготовить следующие инструменты: киянку (деревянную или резиновую), ножовку (можно и ножницы по металлу), губцевый инструмент, отвертку, линейку и маркировочный шнур.
Важно
Использование «болгарки» может повредить защитное покрытие водосточной системы, из-за чего металл в дальнейшем начнет корродировать.
Монтаж выполняют в определенной последовательности.
Основные правила установки ↑
Количество воронок рассчитывают с учетом одного из условий:
Важно
Нижний край располагают на 6 мм выше внутреннего, чтобы предотвратить попадание воды на фасад, особенно во время сильного ливня.
Рекомендуем
При установке водосточных труб обжим должен смотреть вниз, иначе обязательно образуются протечки.
© 2020 stylekrov.ru
Английский желоб пластикового водостока Grand Line
Что такое желоб?
Это один из основных элементов водосточной системы, напоминающий по своей форме полумесяц. В пластиковой водосточной системе Grand Line используется английский тип желоба. Этот желоб характеризуется полукруглой формой и абсолютной симметрией. Если провести условные линии с каждого конца желоба до их соприкосновения, то получится идеальная окружность (см. рисунок 1). Именно такое решение обеспечивает красивый и функциональный способ отведения дождевой воды с кровли.
Английским желоб называют потому, что такая форма желоба используется на британских домах, а саму Англию можно считать родиной пластикового водостока. Именно там в послевоенные годы компания Hunter Plactics одна из первых поставила на поток производство пластикового водостока.
«Grand Line производит для своей пластиковой водосточной системы классический английский желоб. Теперь решение, использующееся на домах британских аристократов, стало доступно в России! Думаю, со временем, это и популяризирует пластиковый водосток, и сделает дома более эстетичными.»
Алексей Тахо, экс-директор по продажам в страны СНГ, Hunter Plastics (UK)
«Как Англия — пионер в производстве пластикового водостока, так компания Grand Line взяла на себя смелость произвести английский желоб. Как говорят производственники — это отличный замес: прорывные идеи на оборудовании высочайшего качества».
Георг Гимейн, генеральный директор по России и СНГ Theysohn Extrusion (Austria)
Желоб выглядит компактно, но отлично справляется со своей функцией отведения дождевой воды с кровли. Минимальная пропуская способность английского желоба 1,31 литра воды в секунду. Представим себе, как повел бы себя английский желоб в самых экстремальных ситуациях. Выберем самые известные в истории нашей страны дожди.
1. В Ленинграде 16 августа 1935 года за два часа выпало 80 мм осадков — столько обычно дают ливни за месяц (некоторые улицы были залиты водой на 30-35 см., почти во всех домах затопило подвалы). Это соответствует параметру 0,66 литра воды в секунду.
2. 29 июня 1924 года над Москвой пронесся ливень, который за полтора часа вылил 95 мм осадков — две месячные нормы. Это 1,05 литра в секунду. Как видим, в обоих случаях запас пропускной способности английского желоба большой.
| «Исторические» дожди | Выпадающие осадки (литров в секунду) | Пропускная способность английского желоба (литров в секунду) | Загруженность английского желоба при рекордных осадках |
| 16.08.1935 (Ленинград) | 0,66 | 1,31 | На 50% |
| 29.06.1924 (Москва) | 1,05 | 1,31 | На 75% |
У компактности есть еще одно скрытое на первый взгляд, но крайне важное преимущество. Следуя древней русской мудрости «лучше меньше, да лучше», завод производитель может позволить себе использовать в производстве желоба больше дорогостоящих материалов: пигментов и стабилизаторов ударной прочности. Поэтому английский желоб производства Grand Line легко выдерживает вес человека, не ломается и стоек к УФ-излучению.
Гарантийный сертификат
Гарантийные обязательства
Производитель гарантирует:
- В течение 30 лет — отсутствие деформаций (растрескивание, вздутие, расслаивание) из-за воздействия климатических и экологических факторов для всех элементов пластиковых водосточных систем Grand Line®.
- В течение 10 лет — стабильность* цветов и отсутствие обесцвечивания продукции. *Стабильность цвета — плавное и равномерное (без пятен) изменение насыщенности цвета
5 причин для выбора пластикового водостока Grand Line
1. Пластиковый водосток Grand Line выдержит град и суровую русскую зиму.
Grand Line не навешивает на себя ярлыки «Бренд года», «Народная марка», «Сто лучших товаров России», «Компания года» и т.д. Мы делаем качественный продукт и тестируем его доступными способами. Посмотрите видео и сделайте выводы.
2. Пластиковый водосток Grand Line стойкий к выцветанию.
За устойчивость цвета изделия напрямую отвечает краситель. В производстве пластикового водостока Grand Line используются американские красители PennColor. Красители PennColor с 1964 года используют лидирующие производители пластиков в США и Канаде. О красителях PennColor можно громко сказать «Качество, проверенное временем». Не верите? Прочитайте сами историю компании. Со своей стороны Grand Line дает гарантию на стойкость цвета пластикового водостока в течение 10 лет.
3. Пластиковый водосток Grand Line справится с сильными осадками.
Уже 200 лет в России фиксируются рекордные осадки. Сильнейшие зафиксированы в Москве в 1924 г. и Ленинграде в 1935 г. Даже при этих, рекордных осадках, запас пропускной способности пластикового водостока Grand Line от 25% до 50%. Как говорится в пословице «У страха глаза велики». Пластиковый водосток Grand Line справится с осадками любой сложности.
4. Пластиковый водосток Grand Line прост в монтаже «LEGO для взрослых».
Расширенный выбор аксессуаров облегчает монтаж. Пластиковый водосток Grand line можно устанавливать на любые проекты кровли. Ознакомившись с инструкцией по монтажу, смонтировать пластиковый водосток сможет не только опытный монтажник, но и человек, этого не делавший. Посмотрите, как с этим справилась наша Блондинка.
5. Пластиковый водосток Grand Line соответствует европейским стандартам качества.
Слова словами, а дела делами. Компания Grand Line сертифицировала пластиковый водосток в независимой аккредитованной британской лаборатории BBA. Этот сертификат доказывает соответствие российской продукции европейскому стандарту EN 607.
