Виды и этапы заливки фундамента: 80 фото основных особенностей

При заливке фундамента своими руками не только экономятся средства, но и контролируется количество цемента в бетоне – а следовательно правильность заливки и качество фундамента.

Прежде чем заливать фундамент, его необходимо рассчитать под строящееся здание, принимая во внимание следующие параметры:

  • Высотность строящегося дома;
  • Конечную массу дома, включающую в себе стены, кровли, балки, интерьер, ветровую, снеговую нагрузку;
  • Рельеф местности и тип почвы;
  • Глубину залегания грунтовых вод;
  • Экономические соображения.

Виды фундаментов для частных домов

Наиболее распространены столбчатый, свайный, плитный и ленточный типы фундаментов. Столбчатый фундамент выглядит на фото как ряд бетонных столбов по периметру здания, залитых в подготовленные для них котлованы и соединенных между собой балками. Подобная конструкция позволяет экономить на материале, и пригодна для легких одно- и двухэтажных зданий.


Свайный фундамент представляет собой вмонтированные в почву буронабивные сваи, соединенные между собой. Отверстия под сваи бурятся в почве до достижения твердого слоя.

Технология заливки и подготовительные работы под такой фундамент сложна и дорогостояща. Применение его оправдано на неровных и болотистых почвах.

Плитный фундамент монтируется под все здание, размеры его чуть больше чем площадь стен дома. Плита армируется при помощи сетки из арматуры. Конструкция подходит для возведения массивных зданий небольшой этажности, применение ее связано с большими затратами материала.

Самый распространенный ввиду своей надежности и универсальности фундамент – ленточный. Преимуществом его является возможность сделать в доме подвал, а также возможность применять его в зданиях любой этажности.

Этапы заливки фундамента

Первый этап – подготовительные работы. Под ленточный фундамент выкапывается траншея соответствующей глубины. На дно траншеи сыплется сначала слой песка (20-30 см), затем щебня (10 см) в качестве подушки для фундамента. Можно для гидроизоляции выстелить дно траншеи рубероидом.

Сколачивается и устанавливается опалубка, которая при помощи распорок и проволоки жестко фиксируется. Для проволочной скрутки необходимо в щитах опалубки (примерно в верхней их трети) просверлить рядом по два отверстия друг напротив друга, через которые продевается вязальная проволока.

Затем с помощью продетого в проволоку куска арматуры или палки проволока скручивается и натягивается. Производится изготовление и установка в траншее армирующих конструкций.

Расстояние от опалубки до горизонтальных поперечных прутов не должно быть менее 5 см, чтобы избежать воздействия влаги из почвы на арматуру.


Для изоляции опалубки от бетона при условии дальнейшего применения досок в другом месте можно выстелить перед заливкой стены фундамента полиэтиленовой пленкой выше уровня опалубки.

Второй этап – подготовка и заливка бетонного раствора. Вариантов заливки несколько:

Можно приобрести готовый бетон у фирмы-производителя. Для этого нужно обеспечить пути подъезда цементовоза к строительной площадке. Трудоемкость процесса значительно снижается, однако неизвестно, какого качества бетон будет привезен.


При помощи бетономешалки, либо вручную приготавливать смесь на строительной площадке. Работать становится тяжелее, но есть и плюсы – во-первых, цементовоз не везде проедет. Во-вторых, количество произведенного бетона отрегулировать намного проще, чем заказать навскидку какой-то объем, а потом его либо не хватит, либо возникнет вопрос – куда девать излишки.


И третье – точно известно, какого качества изготовляемый бетон, сколько в нем цемента, песка, щебня. При любой технологии заливки фундамента не следует делать больших перерывов в подаче бетона, чтобы получилась монолитная конструкция, а не набор отдельных фрагментов.

Для портландцемента марки М400 оптимальный состав бетона для фундамента – 1 цемента, 3 песка, 3-4 щебня. Вначале раствор тщательно перемешивают на сухую, постепенно добавляя воду в бетономешалку, добиваясь консистенции бетона визуально примерно как у магазинной сметаны.

Чтобы эффективно работать с бетономешалкой, понадобится как минимум два человека – один готовит раствор, второй в ведрах его носит и заливает в подготовленную траншею.

Из пластификаторов в бетон можно добавить полипласт, из расчета не более 0.8% от массы смеси. На упаковке полипласта приведена пошаговая инструкция по применению при заливке бетона.


Еще более простой вариант – добавить немного стирального порошка, жидкого мыла либо жидкого стекла в раствор в пропорции примерно 2 столовых ложки на ведро цемента.

Пластификатор уменьшает расход цемента, увеличивает морозостойкость, механическую и антикоррозийную стойкость бетона, в случае добавления жидкого стекла придает водоотталкивающие свойства, и, в конечном счете, продлевает срок службы бетона.

Фото видов фундамента и этапов заливки


Также рекомендуем посетить:

Типы фундаментов — 135 фото укладки и обзор технических характеристик

«Хорошего здания не бывает без хорошего фундамента.» Любое строительство зданий жилых или складских, берет свое начало от постройки фундамента, залога удачного строения и стройки без забот в дальнейшем. Это очень важная часть здания.

Фундамент держит строение на земле, принимая на себя весь вес здания, распределяя его равномерно на всю площадь грунта. От фундамента зависит прочность и нерушимость здания к деформациям.

Разновидностей фундаментов достаточно, какой нужен вам зависти от типа грунта и постройки. Мы подробно обсудим и рассмотрим их типы на фото, это будут фундаменты ленточного, стаканного и плитного типа (в народе плита). Взвесим все за и против и поможем вам определиться.


Ленточный тип фундамента

Пользуется большим спросом один из самых популярных фундаментов на стройке, благодаря своей прочности и долговечности. Сам процесс строительства довольно интересный и непростой, но это стоит того. Ведь срок службы ленточного фундамента 150 лет и выше.

Но для этого придется потратиться на материалы, а потребуется их много. Этот фундамент больше востребован для строительства частных домиков, на грунте, где грунтовые воды находятся глубоко и ровная поверхность, в общем не на скалах.

Что такое ленточный фундамент и как он выглядит? Это армированная бетонная полоса или лента, проходящая по всему контуру дома. Исходя из этого, фундамент оказывается очень прочным и имеет свойство выдерживать серьезные нагрузки.

Полоса проходит под всеми внутренними так и наружными стенами. Используется такой тип фундамента для газобетонных, бетонных, кирпичных тяжелых зданий.

Плюс этого типа в том, что непосредственно под домом можно делать подвальное помещение, а что там будет гараж, бар или погреб решать вам.


Затраты, конечно, приличные ну как говорилось выше это стоит того, за такой длинный срок он окупит себя с лихвой. Ну конечно если будет сделано все правильно и по технологии.

Способ устройства ленточного фундамента

Чаще всего основание фундамента закапывается на 20 см ниже промерзания грунта. Промерзание в каждом регионе конечно свое, ну среднее около метра. От толщины стен зависит и размер ленты. Есть не два вида такого фундамента:

  • Углубленный применяется для тяжелых построек много этажных. Соответственно количество строительных материалов больше и глубина уже 30 см ниже точки промерзания.
  • Малозаглубленный делается для легких не больших кирпичных и деревянных домиков. Закладывается он на небольшую глубину от 50 до 70 см.

Непосредственно под строительство копается траншея по контуру несущих стен и дома. Потом ровняем дно в один уровень и насыпаем песчаную подушку 10-15 см. Слой из щебня не меньше, чем из песка и самое главное трамбовка, она должна быть не однократной и можно даже водой пролить песок перед трамбовкой.

Чем больше высота фундамента тем толще сыпется подушка. Дальше делаем опалубку будет она съемной или нет решать вам, используем армированный каркас или сетку и можно заливать бетон.

Плюсы: долголетие, способность сделать погреб или подвал, устойчивость при тяжелых зданиях, высокая прочность.

Минусы: цена не маленькая, и объём работы большой.

Фундамент стаканного типа

Используется в строительстве производственных и промышленных зданий, мостов и автостоянок по этому не очень популярен. В конструкции фундамента присутствуют такие бетонные элементы как плита, она укладывается на подушку из песка, подколенник емкость похожая на стакан, колонны или бетонный столб элементы для балок держащих всю конструкцию.

Этот тип делится на два вида: сборный фундамент с уклонной поверхностью, монолитный с горизонтальной поверхностью. Используется фундамент стаканного типа только на устойчивом грунте.

Плюсы этого типа: высокое качество так изготавливается на заводах с учетом ГОСТа, скорость и легкость сборки готовой конструкции, срок службы.

Минусы этого типа: очень высокая цена, транспортировка на место назначения, ну и техника при монтировании.

Фундамент плитного типа (плита)

Плитный тип фундамента очень прочный и надежный, при этом и дорогой. Его высокая цена и за большого объёма бетона и изоляции, а также габаритов, так как он льется под всю основу дома.

Для его монтажа роется котлован, глубина зависит высоты фундамента (30-50 см.) с учетом подушки около 10-15 см и в добавок пенопласт или другой вид теплоизоляции. Дальше ровняем основу ямы, засыпаем песком, трамбуем.


Укладываем гидроизоляционный слой гидролиза или рубероида спаянный горелкой. Потом слой утепления в зависимости от климата и утепляется это фундамент со всех сторон.

Собираем опалубку нашей плиты из фанеры или досок, внутрь плиты укладываем арматуру диаметром не меньше 10 мм. Ложится арматура решеткой с окнами от 20 до 35 см, и связывается проволокой с помощью крючка.

Плюсы фундамента можно поставить любой дом, несмотря на вес, на любых типах грунта. Армированная конструкция плиты является играющей на поверхности, за этого его ещё назвали плавающим.

Минусы плиты ее цена, но это того стоит.

Какой тип фундамента выбрать решать вам не забудьте учитывать геологические свойства грунта, на котором строите. Не забываем про свои финансовые возможности и то что «скупой платит дважды» тоже стоит помнить.

Надеюсь что статья помогла вам определиться какой фундамент лучше для вашего дома, и более или менее разъяснила некоторые тонкости, этого очень важного этапа строительства дома. Удачи в ваших начинаниях.

Фото основных типов фундаментов


Также рекомендуем посетить:

Фото фундамента с реальных объектов «Орехово Фундамент»

В этом разделе Вы найдете фото как уже готового фундамента, так и процесса работы.
Все без исключения фотографии сделаны компанией «Орехово Фундамент»!

Приносим свои извинения за обилие водяных знаков на фото — у нас очень часто их воруют.

Если Вы ищете что-то конкретное, используйте эти ссылки:

фото монолитного и плитного фундамента • фото сборного фундамента
фото фундамента с цокольным этажом • земляные работы и гидроизоляция.

Монолитный ленточный фундамент с гидроизоляциейМонолитный ленточный фундамент с гидроизоляцией

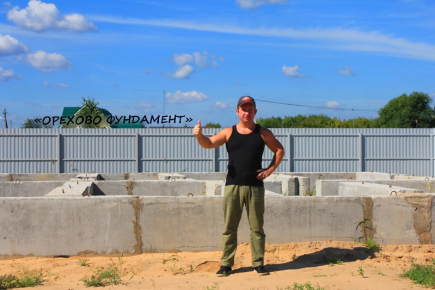

Фото фундамента с заказчикомФото ленточного фундамента от компании Орехово Фундамент

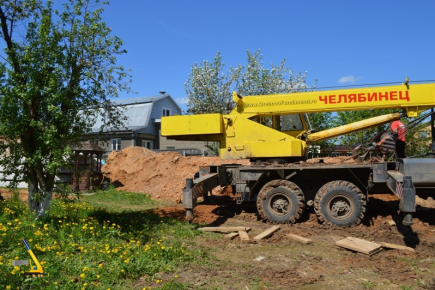

Автокран для строительства фундаментаПерекрытие плитами сборного фундамента из ФБС

Земляные работы, монтаж подушек ФЛМонтаж блоков ленточного фундамента

Фото монолитного и плитного фундамента

Монолитный фундамент

100 фото и информация о применении этого типа основания

При капитальном строительстве дома наилучшим вариантом его основы будет железобетонный монолитный фундамент благодаря своей высокопрочности и лояльности к любым грунтам. К тому же от надежности фундамента зависит срок эксплуатации всего дома, а значит, в этом случае лучше не экономить на качестве материалов.

Достоинства и недостатки

Наиболее часто монолитные фундаменты используют при постройках частных жилых домов или хозяйственных сооружений. При сооружении подвального помещения в доме также безоговорочным вариантом фундамента будет монолитный. Чтобы лучше понимать, что он собой представляет, стоит рассмотреть фото монолитного фундамента в разрезе.

Среди его достоинств можно выделить следующие:

  • способность выдерживать повышенные нагрузки благодаря своей прочности;
  • сейсмоустойчивость, так как фундамент можно обустраивать в любом месте;
  • устойчивость к различным климатическим условиям, состояниям почвы при понижении или повышении температур;
  • возможность устройства даже на проблемных грунтах (пучины, пески) и близким расположением грунтовых вод, в том числе на болтах или торфяниках;
  • не требует отдельной заливки пола, предотвращает проникновение подземных вод и промерзлость, при этом в устройстве лаг нет необходимости;
  • отсутствие трещин на фундаменте;
  • простой процесс возведения фундамента без задействования специальной механизации;
  • способность выдержать даже два этажа.

Разновидности фундаментов

Монолитные фундаменты делят на виды:

Плитный – представляет собой цельную железобетонную плиту углубленную вглубь земли. В свою очередь она производится либо на специальном основании, либо на ленте в виде трапеции. В первом случае не требуется монтаж плиты на глубину промерзания грунта, что значительно экономит расход материалов.


Столбчатый – это соединенные при помощи ростверка столбы, которые монтируют по всему периметру дома. Такой фундамент обычно заглубляют либо мелко – для зданий облегченного типа, либо более углубленно – в случае возведения двух этажей.

Подготовка участка земли

Перед заливкой фундамента необходимо выполнить работы по очистке земельного участка под застройку от растительности, путем срезания верхнего слоя земли при помощи бульдозера на глубину 1,5 м. Глинистый слой котлована необходимо заменить гравийным или песчаным.

Главное помните, что чем тяжелее конструкция здания, тем толще нужно сделать фундамент. Наиболее часто используют плиты толщиной 40 см, но в исключительных случаях их значение может приблизиться к 1,5 м.

С помощью строительного уровня поверхность выравнивают, чтобы избежать не нужных уклонов, которые могут спровоцировать разрушение основы.

Устройство опалубки

Как правило, для сооружения опалубки используют доски толщиной от 25 мм и более. Обязательно соорудите распорки, для большей жесткости конструкции, предварительно проверив её ударом ноги. Если опалубка устояла, значит, конструкция достаточно прочная.

Устройство гидроизоляции

Устройство монолитного фундамента предполагает обязательное сооружение дренажной системы, гидроизоляции и теплоизоляции.

Для этого используют соответствующие дренажные, гидро- и теплоизоляционные материалы высокого качества. например, полиэтиленовую пленку или рубероид.

Процесс армирования

Для армирования фундамента понадобятся металлические прутки диаметром 16 мм, которые укладываются крестообразно в два ряда: верхний и нижний. Расстояние от поверхности должно составлять около 5 см. Шаг между прутками оставляют около 20 см.


Стержни соединяют проволокой из высококачественной стали. При желании возможно обустроить пол с подогревом. Для этого нужно использовать специальную сетку.



Заливка фундамента

Для заливки стоит использовать высококачественный бетон. Например, марки М300 и выше с коэффициентом водонепроницаемости более W8, морозоустойчивости — F200 и более, подвижности – П3.


Заливка проводится единоразово. Затем она сохнет определенное время до полного высыхания. Только после этого можно переходить к следующим действиям.

При правильном расчете и устройстве монолитного фундамента собственными силами, основа вашего дома будет прочной и неуязвимой.

Фото монолитного фундамента

Также рекомендуем посетить:

Фундамент частного дома: фото, материал, виды, различия

Загрузка…

Далеко не всем нравится жить в стандартных квартирах многоэтажек. Многие отдают предпочтение загородным домам, где можно в полной мере насладиться тишиной и покоем. Строительство собственного жилья – серьезная задача, решение которой требует больших затрат времени и финансовых вложений. Планируя построить частный дом, важно не только тщательно продумать планировку, но и позаботиться о надежности фундаментного основания. Правильно выбранный и профессионально возведенный фундамент обеспечит устойчивость здания и предотвратит образование трещин.

Для частных домов используют различные типы фундаментных основ. Выбор оптимального варианта должен базироваться не на советах соседей или рекомендациях знакомых. Нужен профессиональный подход и комплексный анализ различных факторов, начиная с особенностей грунта и заканчивая конструктивными особенностями здания. Не стоит ориентироваться на фундамент, который сделал сосед. Ведь цена ошибки достаточно высока. Остановимся детально на основных разновидностях фундаментов и главных критериях выбора.

Знакомство с видами фундаментов для частного дома

На фундаментное основание возлагается задача предотвращения усадки здания в процессе эксплуатации за счет равномерного распределения нагрузки от веса строения на почву. Затраты на постройку фундамента составляют значительную часть общей сметы. Именно поэтому важно выбрать оптимальный вид фундаментной основы, чтобы она справлялась с возложенными функциями и вкладывалась в сметную стоимость. Ошибка с выбором фундамента может в лучшем случае вызвать деформацию строения, а в худшем варианте стать причиной разрушения здания.

Для возведения частных домов используют следующие типы фундаментов:

  • столбчатый. Он подходит для легких одноэтажных построек из древесины. Фундамент состоит из группы бетонных, железобетонных, кирпичных или каменных столбов, имеющих круглое или квадратное сечение. Данный тип фундамента подойдет только для слабопучинистых грунтов, так как он восприимчив к воздействию сил морозного пучения. Главные плюсы – простота возведения и дешевизна. Недостаток – невозможность использования для массивных зданий;
  • свайный. Он является разновидностью столбчатого. Отличается уровнем погружения опор, а также конструкцией и материалом свай. Опоры могут погружаться до уровня промерзания почвы и глубже. Это позволяет устранить множество недостатков, которыми обладает столбчатый фундамент, с сохранением преимуществ. Свайный фундамент обустраивают с помощью забивных, винтовых и буронабивных свай. При условии создания свайного поля фундамент можно использовать для основы больших домов. Однако конструкция не позволяет соорудить под домом подвал;
  • ленточный. Это универсальный вариант фундамента, используемый на различных почвах для малоэтажных зданий. Ленточная снова может выполняться заглубленной или мелкозаглубленной. Фундамент в виде ленты повторяет расположение капитальных стен и внутренних перегородок дома. Для ленточного фундамента используются блоки, бетон, бутовый камень и другие материалы. Фундаментная основа армируется стальными прутками. Ленточный фундамент достаточно прочен и позволяет обустроить подвал;
  • плитный. Он выполняется в виде монолитной плиты из армированного бетона и способен воспринимать повышенные нагрузки. Сооружение плитного фундамента – финансово затратное дело и довольно трудоемкое. Однако, расходы компенсируются устойчивостью здания, так как «плавающая плита» перемещается вместе с домом под воздействием сил морозного пучения. Это предотвращает образование трещин.

Допускается также комбинирование элементов столбчатого фундамента с ленточным. Это позволяет минимизировать недостатки и максимально воспользоваться достоинствами разных типов фундаментных оснований.

На что обратить внимание при выборе фундамента?

До того как выбрать фундамент, следует разработать проектную документацию на строение и выполнить прочностные расчеты. Выбирая тип фундамента, нужно учесть ряд факторов:

  • особенности почвы. Определить свойства грунта невозможно без геологических исследований. После взятия проб почвы специалисты определят уровень промерзания и глубину залегания водоносных слоев;
  • конструктивные особенности здания и массу несущих конструкций. Нагрузка на фундаментное основание определяется весом строения. Для снижения нагрузки на грунт увеличивают площадь фундамента;
  • глубину заложения. Уровень заглубления фундамента в грунт зависит от влажности почвы, расположение грунтовых вод и уровня промерзания. Главное – не допустить выталкивания фундамента в результате пучения промерзшей почвы.

Следует также обратить внимание на качество используемых стройматериалов, в частности марку цемента.

Для сооружения надежного фундамента важно найти опытных строителей. Так что серьезно отнеситесь к выбору фундамента и прислушивайтесь только к мнению профессионалов.
