Как самостоятельно сделать привод для распашных ворот своими руками: чертежи, схема, видео

Как самостоятельно сделать привод для распашных ворот своими руками Главным плюсом автоматических ворот является возможность открытия их с помощью дистанционного пульта управления воротами, что позволяет вам не контактировать с воротами. Установка ворот с электроприводом является очень трудоемким и затратным процессом, который требует много усилий. Для установки автоматических ворот своими руками требуется столкнуться с такими проблемами, как сварочные работы в огромных количествах, установка электродвигателя и требуется провести незначительные математические расчеты.

Необходимые составляющие электропривода ворот:

  • пульт управления автоматическими воротами;
  • два привода для открытия ворот;
  • блок управления все системой;
  • электродвигатель;
  • разные расходники (провода, железный профиль, прокладки и изолента).

Читайте также: Как сделать деревянный забор своими руками

Типы приводов

Линейный привод

Данный привод является самым простым по конструкции и использованию. Внутри привода происходит вращение винта электродвигателем внутри редуктора, после чего происходит механическая энергия, которая толкает ворота. Чем плавнее происходит движение открывания, тем дольше срок службы механизма. Является электромеханическим приводом распашных ворот.

Гидравлический привод

Очень надежный, но дорогой привод для распашных ворот. К работе механизмов приводит гидравлика, в которую насос закачивает и выкачивает раствор. За безопасную работу отвечают специальные датчики.

Рычажный привод

С двигателя энергия передается с помощью механических поршней. Привод работает благодаря работе двигателя. Энергия с двигателя проходит через редуктор на поршень. Привод открывает ворота дольше всех, но очень практичен.

Положительные моменты электропривода

Электропривод, сделанный своими руками, прослужит долгие годы. Время открытия ворот будет составлять 14-16 секунд, что на 10 секунд меньше, чем у заводских ворот. Обычно при самостоятельной установке автоматических ворот забывают про установку датчиков, которые следят за тем, чтобы на траектории открытия ворот не было преград. Если электропривод встретит какую-нибудь преграду на своем пути, то это может привести к заеданию привода и вывода из строя главного модуля.

При монтаже своими руками обычно используется специальная спутниковая антенна, которая потребляет во много раз меньше электроэнергии, чем заводской. То есть самодельный привод более экономичен и потребляет 34 В, а магазинный привод работает от 220 В.

Перед тем как начать делать привод, следует рассчитать массу ворот и силу привода, которая будет действовать на воротину. Также необходимо приобрести дистанционный пульт с радиусом действия 30-40 метров. К тому же нужно подумать о безопасности. Главной мелкой, но очень важной деталью является токовое реле, без которого автоматика может перегреться и выйти из строя.

Рекомендации по монтажу электропривода

Рекомендации по монтажу электроприводаСуществует два типа механизмов открывания: линейный и рычажный. Линейный подходит для ворот, у которых расстояние между петлей и внутренней поверхностью столба равна 1-2 сантиметра. А рычажный механизм подходит для ворот, у которых расстояние составляет 2-3 сантиметра. Также при выборе привода нужно посчитать массу створки плюс сопротивление ветра. И под итоговый вес подбирают механизм открывания.

Обязательно следует учитывать и количество открываний в час. Эта цифра указана в техпаспорте. Стоит взять привод с запасом мощности. Также нужно следить за петлями, они должны быть всегда хорошо смазаны.

Этапы монтажа своими руками

  1. В самом начале нужно изготовить ворота. Для их изготовления понадобится профильная труба и сварка. Предстоит провести точные замеры, чтобы зазор был от 1 до 1,5 сантиметра. Каркас можно закрыть либо листовой сталью, либо профлистом.
  2. Нужно обеспечить хорошую жесткость конструкции путем добавления перемычек из профильной трубы или железным уголком. Данную конструкцию обшивают листовой сталью или профлистом.
  3. Обязательно нужно навесить воротины по уровню, что обеспечить хорошую работу электрического привода. Петли можно закрепить путем сварки или болтами. Излишки сварки нужно срезать и покрыть защитным слоем краски или эмали.
  4. После установки воротин следует вывести крепежи для закрепления привода открывания электропривода.
  5. Данный этап является самым ответственным. Нужно осуществить подводку электричества и соединить элементы.
  6. Обеспечить защиту специальными датчиками.
  7. Следует запустить ворота в тестовом режиме.

Читайте также: Живая изгородь из туи своими руками

Если же вы все же решили сконструировать электропривод своими руками, то следует заранее просчитать все, что написано выше. Также следует обеспечить хорошую безопасность конструкции от воров. Для этого лучше всего купить брелоки с фиксированным кодом. Надеемся, подсказки наших экспертов были полезны вам. Удачного монтажа!

Распашные Ворота (Схема — Чертеж): Сделать Ворота Самостоятельно По Инструкции. Цена. Отзывы

Распашные ворота — это классика конструкций. Они появились еще в древности и не теряют популярности до сих пор.

Монтаж распашных ворот состоит в том, что их нужно просто навесить на петли опорных столбов, и эта статья написана именно для тех, кто собирается изготовить такую конструкцию самостоятельно.

Содержание статьи:

  • Плюсы и минусы распашных ворот
  • Подготовка площадки
  • Рытье ям под фундаменты для столбов
  • Подготовка металлических элементов перед заливкой фундаментов
  • Бетонирование
  • Устройство закладных деталей и металлических накладок
  • Изготовление каркаса створки
  • Установка замка
  • Крепление створок к опорам
  • Монтаж дополнительных элементов

Плюсы и минусы распашных ворот:

Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн. (для откатного типа конструкции).

Плюсы:

  • Простая конструкция.
  • Можно изготовить самостоятельно в домашних условиях.
  • Самый дешевый вариант по сравнению с другими типами.

Минусы:

  • Открытые створки могут стать причиной неудобного въезда и выезда со двора. У откатных конструкций такой проблемы нет, так как их створка движется вдоль забора.
  • Ворота обязательно нужно фиксировать, потому что при порывах ветра створка может произвести удар.
  • Если установлена автоматика, нужно обязательно убирать снег на пути движения створок, иначе нагрузка на привод резко возрастает.

Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.

Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.

Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:

  • труба прямоугольная 60х30 мм – 28 кг;
  • труба прямоугольная 30х20 мм – 18 кг;
  • профнастил окрашенный – 6 м2.

В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.

Рассчитаем стоимость необходимых материалов:

  • труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн;
  • труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн;
  • профнастил окрашенный: 6 м2*110 грн = 660 грн.

Сумма: 560 грн + 360 грн + 660 грн = 1580 грн.

Две створки: 1580 грн*2 = 3160 грн.

Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов. Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.

Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.

Подготовка площадки:

Для начала нужно сделать подробную разбивку опорных столбов. Необходимо снять растительный грунт в месте устройства ворот, чтобы ничего не мешало разметке и выполнению работ. После чего разбить основные и вспомогательные оси — для этого можно использовать арматуру диаметром 8-12 мм, длиной 80 – 90 см.

Арматура забивается в землю таким образом, чтобы создать четыре угла прямоугольника или квадрата, внутри которого и будут располагаться будущие столбы ворот. После того как Вы выставили прямоугольник, необходимо проверить его диагонали, которые должны обязательно совпадать по размерам. После корректировки диагоналей арматуру можно забить глубже, оставив на поверхности около 15 см.

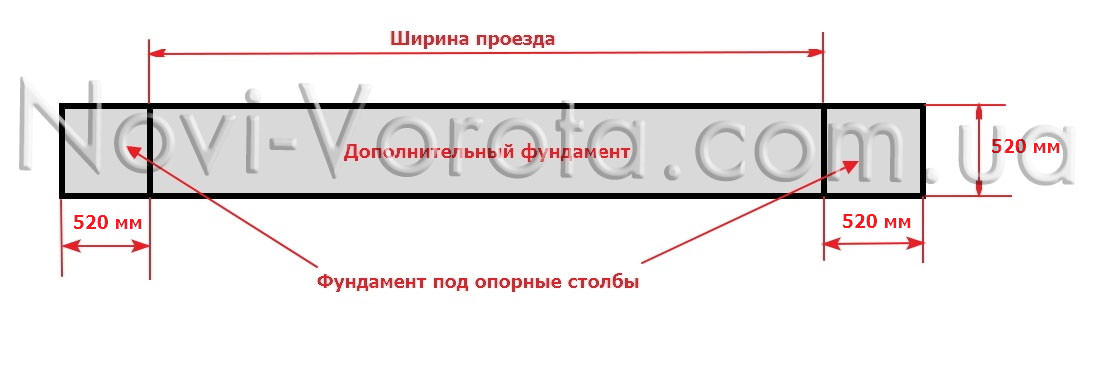

Разбивка фундамента под опорные столбы

Между (осями) арматурой можно будет натянуть шпагат или леску для обозначения краев ямы. В качестве вспомогательных (временных) осей можно также использовать арматуру или электроды. Все оси рекомендуется перепроверить несколько раз, чтобы избежать ошибки, так как при установленных столбах будет уже тяжело что-либо исправить.

Количество необходимых материалов будет зависеть от ширины Вашего проезда.

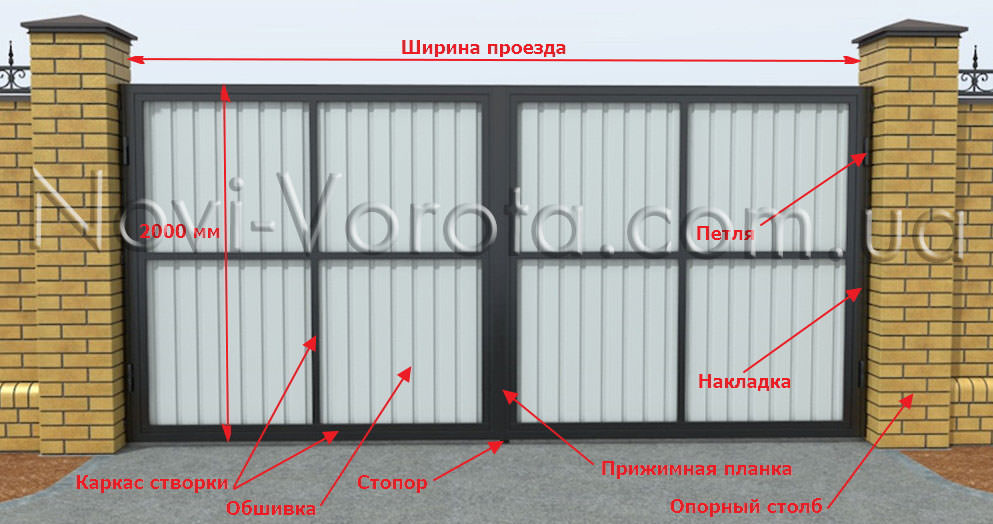

Схема устройства ворот

Рытье ям под фундаменты для столбов:

Следующий этап после разбивки — земляные работы: рытье ям под столбы, траншеи для прокладки кабеля и ленточного фундамента.

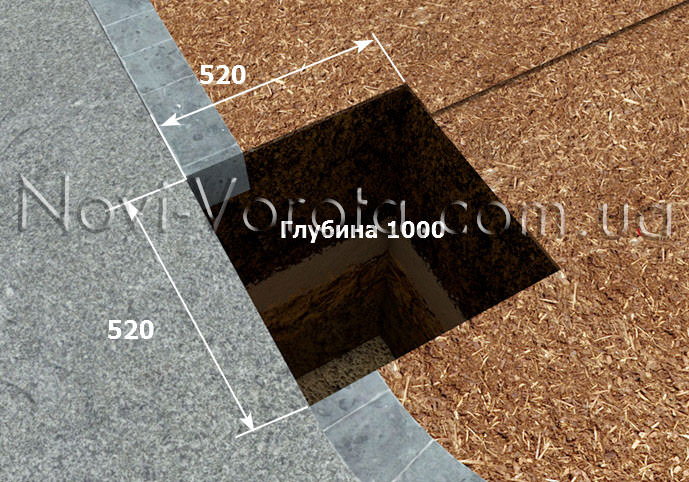

Ямы под столбы должны быть в плане на несколько сантиметров больше. Например, для столба 50х50 см, размер должен быть 52х52 см. Это делается для облегчения начала работ по кирпичной кладке. Глубина ямы должна быть не менее нормативной глубины промерзания, которая для Украины составляет в среднем около одного метра. Если не выполнить это требование, со временем опора может «покоситься».

Яма под фундамент

Если края ямы осыпаются, необходимо сделать опалубку из досок, фанеры и т.п. Через неделю после бетонирования опалубку можно будет убрать.

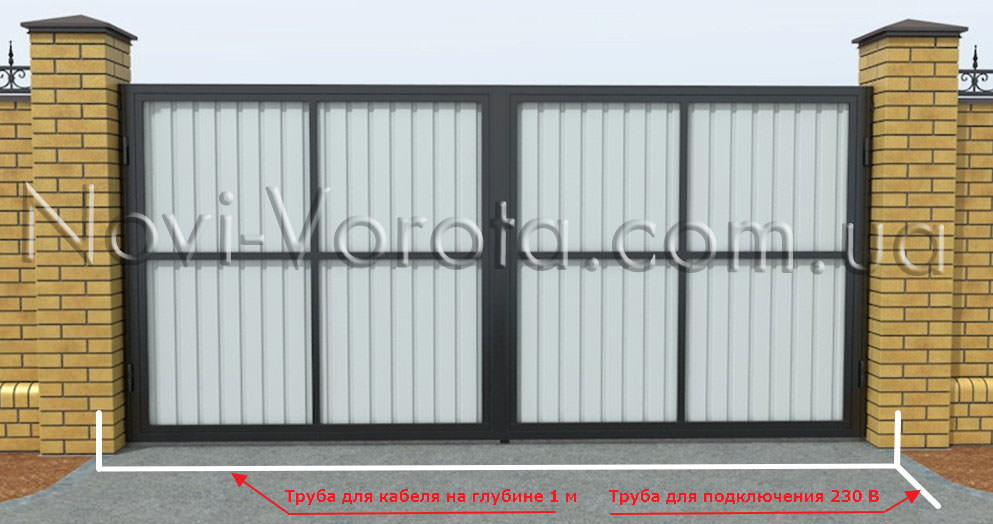

Траншея для прокладки кабеля. Для дальнейшего подключения автоматики прокладывается пластиковая труба диаметром 25-30 мм, в которую затягивается электрические провода. Глубина прокладки согласно требованиям СНиП должна быть не менее 0,9 м.

Если Вы пока не планируете автоматизировать ворота, рекомендую гильзу с проводами все равно заложить – после не придется ломать покрытие проезда. Первая труба прокладывается между опорами. Вторая труба прокладывается к одной из опор и к месту подключения электричества. Отверстия трубы закройте, чтобы туда не попали влага и грунт.

Труба для прокладки кабеля

Траншея для дополнительного фундамента. Для связки опор между собой можно сделать дополнительный фундамент (рекомендуется). Ширина траншеи обычно берется равной ширине фундаментных столбов. Подготовленные ямы и траншеи необходимо уплотнить и пролить водой. При большом перерыве в работе перед заливкой бетоном, необходимо все приямки и траншеи накрыть щитами для защиты от дождя.

Подготовка металлических элементов перед заливкой фундаментов:

Для усиления кирпичной кладки и для того, чтобы столбам можно было прикрепить закладные детали в фундамент перед заливкой вставляется металлическая опора. Это может быть труба, швеллер, арматурная сетка, уголок. Для примера будем рассматривать квадратную трубу, размеры которой могут быть от 80х80 мм до 100х100 мм. Подземную часть трубы необходимо покрыть битумной краской для защиты от коррозии. Нижняя часть трубы не должна доходить до дна фундамента, чтобы образовался защитный слой бетона толщиной 50–100 мм во избежание коррозии.

Каркас дополнительного ленточного фундамента желательно делать для связки опор, особенно если грунт глинистый, который при замачивании начинает «плыть». Глубина заложения фундамента – на глубину промерзания — согласно СНиП для Украины 1 м (такая же, как и у столбов).

Каркас выполняется объемным, в продольном направлении имеет четыре стержня арматуры диаметром 8-12 мм, а для поперечного подойдет проволока диаметром 6-8 мм длиной 20 см, шагом 20-30 см.

Посчитаем, во сколько нам обойдется арматура для изготовления каркаса. Для примера возьмем ширину проема ворот три метра, а так как нам нужно связать каркас ленты с фундаментами столбов, добавим напуски по 20 см для каждого фундамента, получиться, что длина каркаса 3,4 м.

Общая длина продольных стержней составит: 3,4 м х 4 шт. = 13,6 м.п. Общий вес продольной арматуры диаметром 12 мм (учитывая, что вес одного ее погонного метра составляет 0,888 кг): 13,6 м.п. х 0,888 кг = 12 кг.

Посчитаем, необходимое количество проволоки для поперечных стержней: 3,4 м / 0,2 м х 4 = 68 м,где:

  • 3,4 м — длина каркаса;
  • 0,2 м – шаг стрежней проволоки;
  • 4 шт. – количество сторон каркаса.

Общий вес и длина проволоки:

Длина: 68 м х 0,2 м = 13,6 м.п. Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.

Средняя цена металлопроката на рынке составляет около 20 000 грн за тонну, соответственно покупка необходимого количества материала для изготовления каркаса будет стоить:

  • арматура диам. 12 мм: 0,012 т х 20000 грн/т = 240 грн;
  • проволока диам. 8 мм: 0,005 т х 20000 грн/т = 100 грн.

Общая стоимость металла: 240 грн. + 100 грн. = 340 грн. Полученная сумма для дополнительного фундамента невелика, зато прочность всей конструкции ворот значительно возрастет.

Бетонирование:

Бетонировать фундамент необходимо до наступления морозов поскольку прочность смеси определяется не только качеством самого бетона, но и погодными условиями, в которых ведется укладка. Именно то, пpи какой температуре заливают бетон, может повлиять на прочность и долговечность будущего строения.

При температуре ниже +5°С процесс гидратации цемента практически останавливается, поэтому необходимо применять противоморозные добавки или ускорители набора прочности бетона, и если хотите, чтобы в короткие сроки бетон набрал прочность, лучше повысить класс бетона (марку).

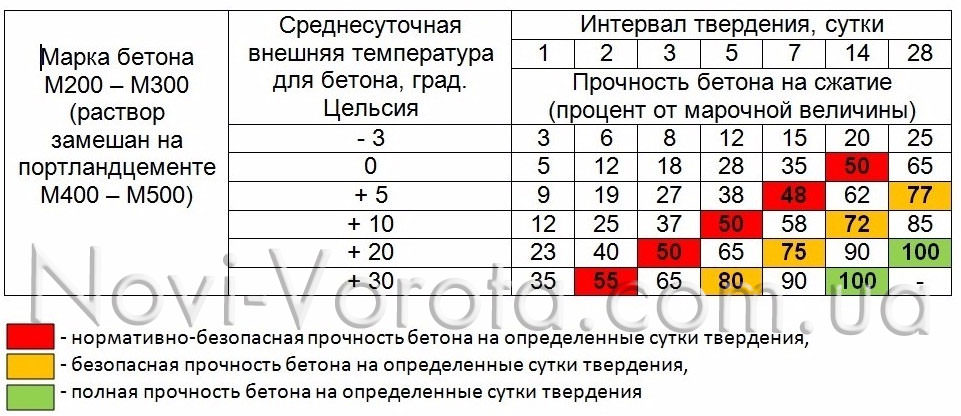

График зависимости твердения бетона от температуры

Можно купить готовый бетон с доставкой на участок, а можно сделать самостоятельно. Для заливки фундаментов ворот используют бетон марки М200, для изготовления которого нужно соблюдать такую пропорцию: на одно ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.

Перед заливкой бетона в подготовленные приямки нужно точно по уровню установить все металлические элементы — трубы столбов и каркас для ленточного фундамента. Закладные детали необходимо закрепить, чтобы при заливке бетоном они не сместились.

После заливки следует проверить вертикаль закладной трубы, а если необходимо, подправить и зафиксировать ее положение.

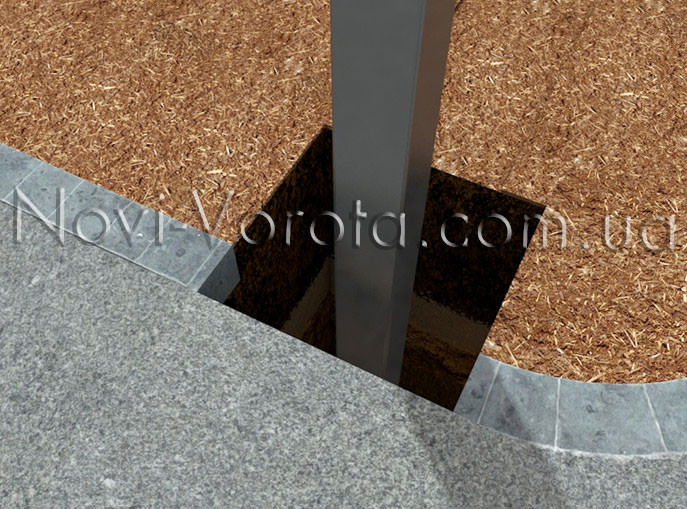

Металлическая труба в фундаментной яме перед бетонированием

Во время укладки бетон нужно трамбовать для исключения появлений в нем пустот. Желательно накрыть залитый фундамент для защиты от прямых солнечных лучей. Первые несколько дней после заливки бетон нужно увлажнять водой. При температуре +20ºС через 28 дней бетон наберет окончательную прочность. Но кирпичный столб можно начинать возводить уже через неделю после заливки. Квадратную трубу в фундаменте сверху также нужно закрыть на случай дождя.

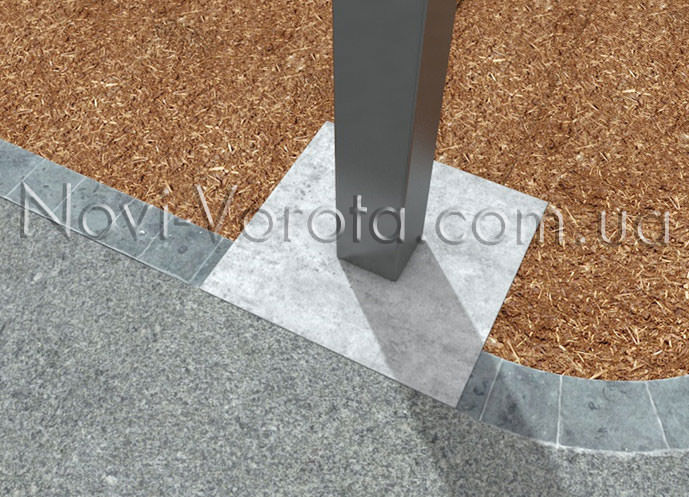

Забетонированная металлическая труба

Устройство закладных деталей и металлических накладок:

Закладные детали предназначены для крепления металлических накладок, на которых в дальнейшем будут держаться створки. Закладные детали для крепления накладок необходимо вывести на грани столбов, но с фиксацией к сердечнику. Есть много вариантов из чего делать эти элементы, я предлагаю их изготовить из металлического уголка 50х50 мм длиной 65-70 мм, а также арматуры диаметром 8 мм. На каждом столбе устанавливают не меньше трех закладных для металлических планок.

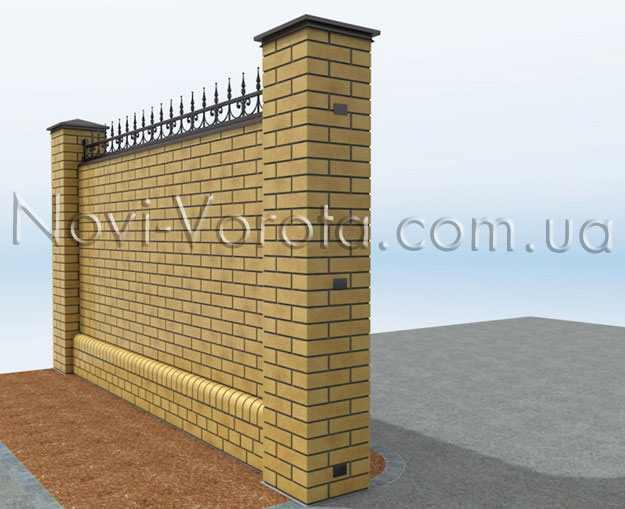

Закладные детали в столбе ворот

Нижняя закладная деталь устанавливается после первых трех рядов кирпичной кладки. Верхняя деталь, ниже верха стойки на 5 см, а средняя посредине между верхней и нижней закладной. Для надежного крепления закладные необходимо приварить к металлической трубе столба.

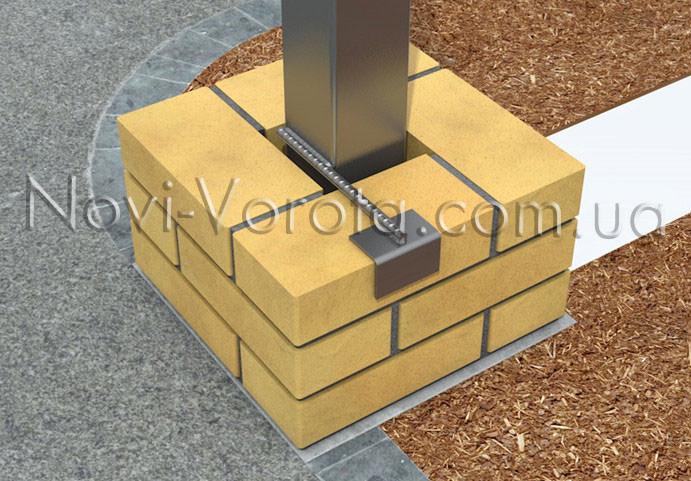

Закладная деталь после первых трех рядов кладки

Металлические накладки крепятся к установленным закладным сваркой. Рекомендую использовать прямоугольную трубу 60х30 мм, так как ее проще крепить. Вверху трубу нужно закрыть заглушками, или просто заварить, это исключает проникновение осадков внутрь и защищает металл от коррозии.

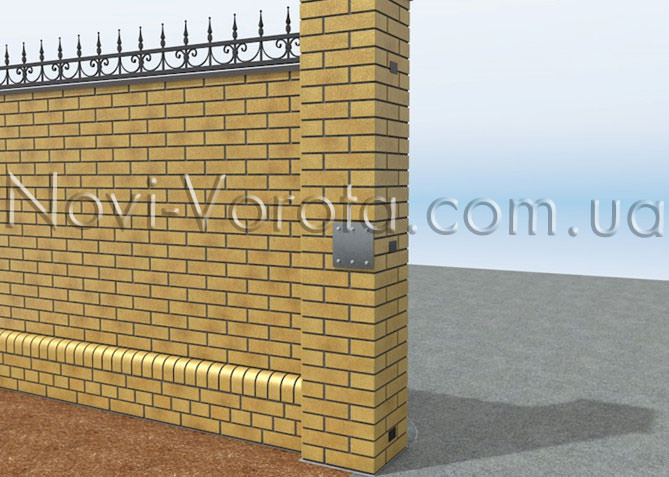

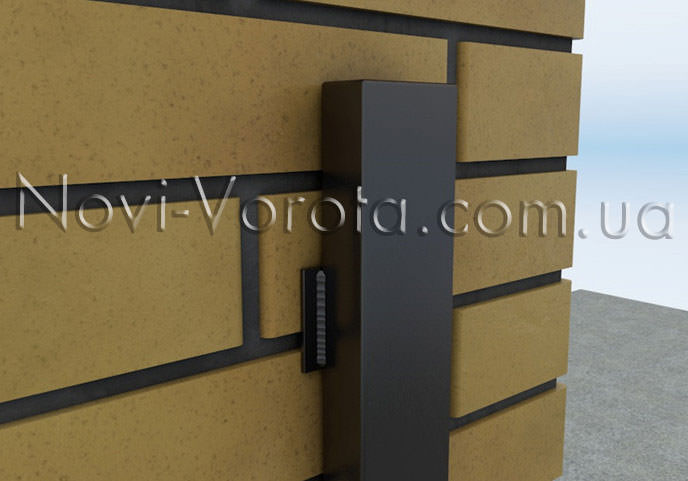

Металлическая накладка, приваренная к закладной

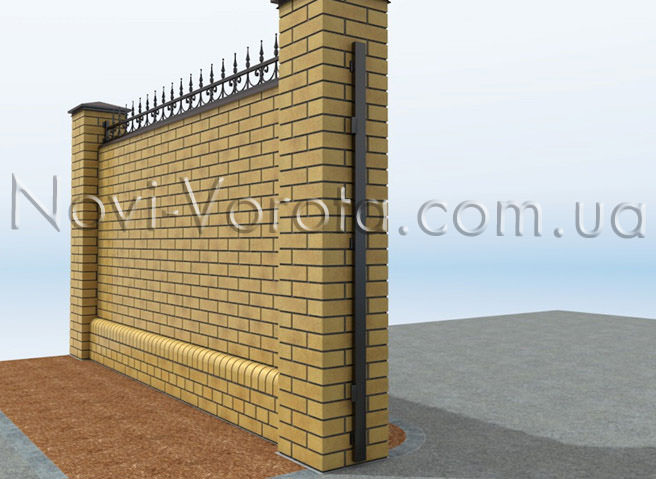

Металлическая планка, закрепленная на столбе ворот

Если Вы в дальнейшем планируете автоматизировать свои ворота, при кладке столбов необходимо сразу установить закладные детали для монтажа приводов.

Если столбы уже готовы, можно на опорах закрепить металлические пластины при помощи анкерных болтов. На схеме видна такая пластина для крепления привода по центру створки ворот.

Монтажная пластина крепления привода для открывания вовнутрь

После крепления накладок к закладным, устанавливаем (привариваем) навесы (петли).

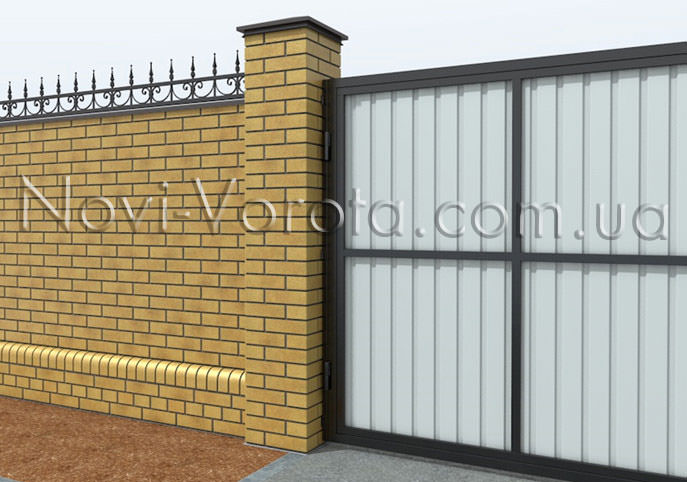

Петли навесы распашных ворот

Приварка петли к металлическим накладкам и створкам должна выполняться сплошны швом. Петли желательно использовать с металлическим шариком внутри, что облегчит ход ворот. Расстояние между петлями должно быть максимально возможным, что также сделает более легким ход створки.

Изготовление каркаса створки:

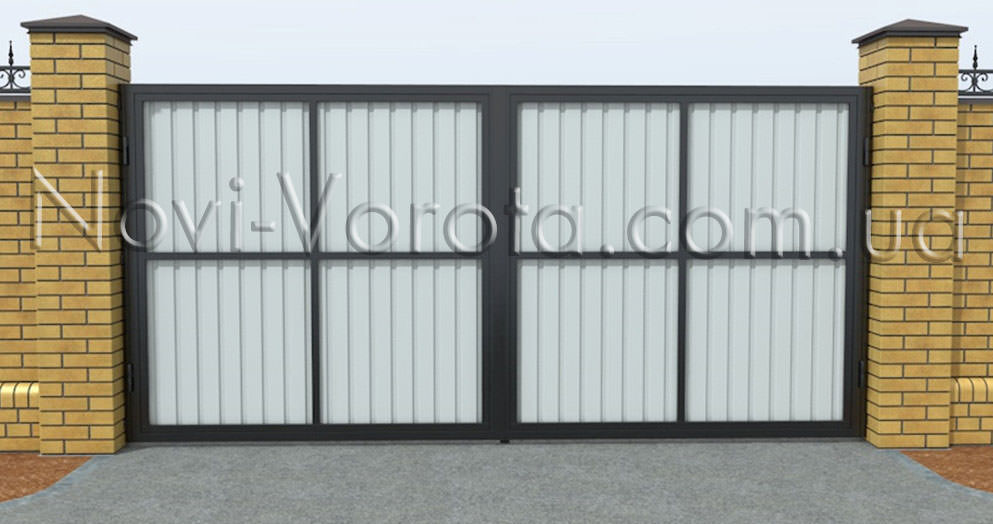

Каркас распашных ворот зашитый профнастилом

Опишу далее изготовление створки без калитки, так как в большинстве случаев при высоте ворот 2-2,2 м высота проема калитки будет составлять не более 1,8 м. При высоком росте человека возможен удар головой о верхнюю перекладину, поэтому в ряде случаев калитка, встроенная в створку, не практична. Если же Вы захотите изготовить створку с калиткой, можно посмотреть отдельную статью.

Каркас ворот изготавливается из прямоугольных труб, так как это самый удобный вариант. Для ворот шириной 3-3,5 м и высотой 2-2,5 м, понадобится труба 60х30 мм для несущего каркаса, и 30х20 мм для вспомогательного. При большем проеме понадобится более мощный несущий каркас.

Каркас ворот

Изготовление каркаса удобнее производить на монтажном столе или на плоской ровной поверхности. В процессе сварки каркаса, после прихватки проверяйте уровнем и линейкой, правильность размеров и только затем делайте окончательную сварку.

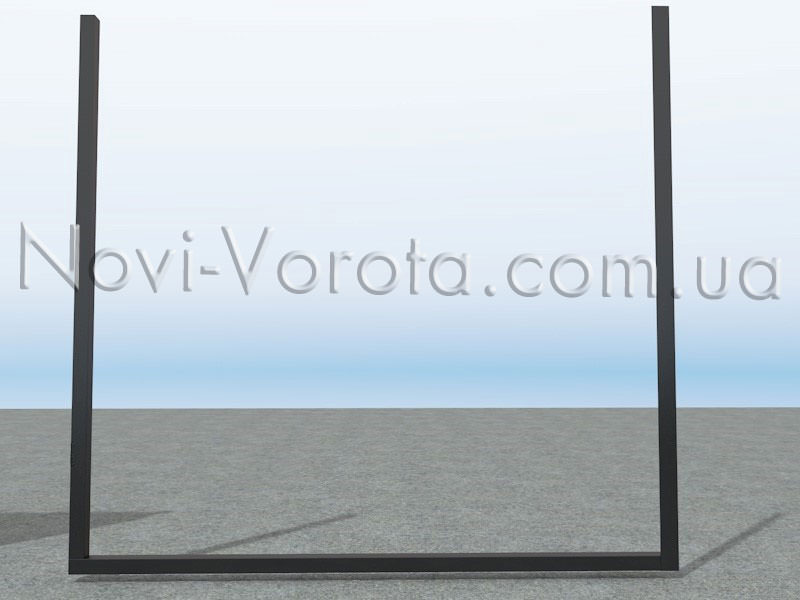

Вначале привариваем одну стойку к нижней трубе каркаса под прямым углом:

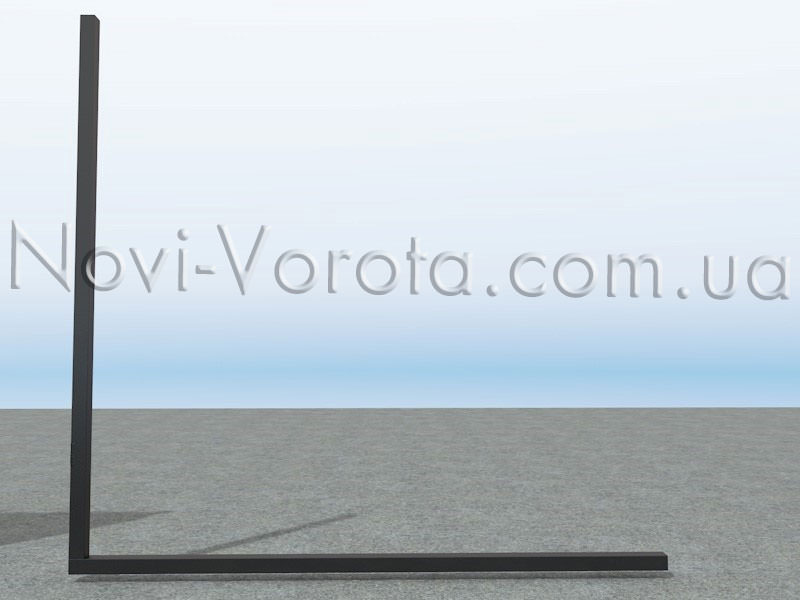

Левая стойка каркаса створки

Далее вторую:

Правая стойка каркаса

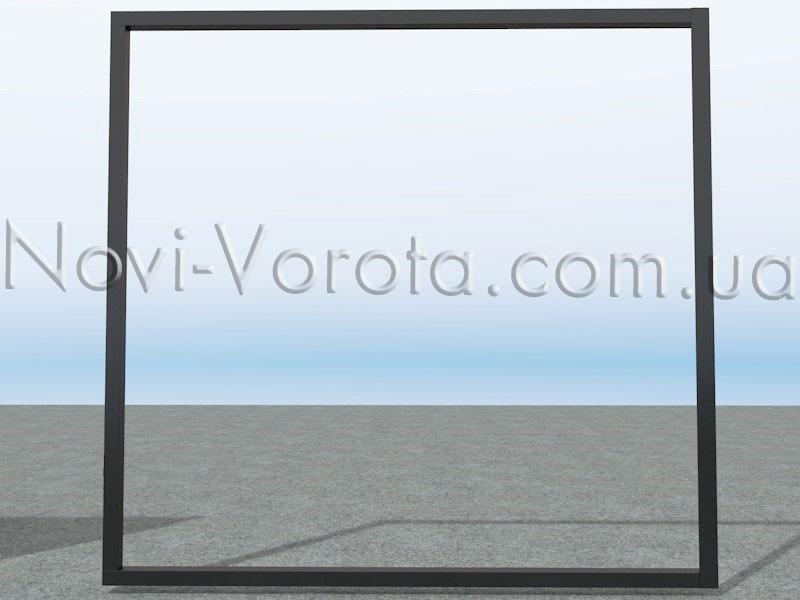

Потом крепим перекладину:

Перекладина несущего каркаса

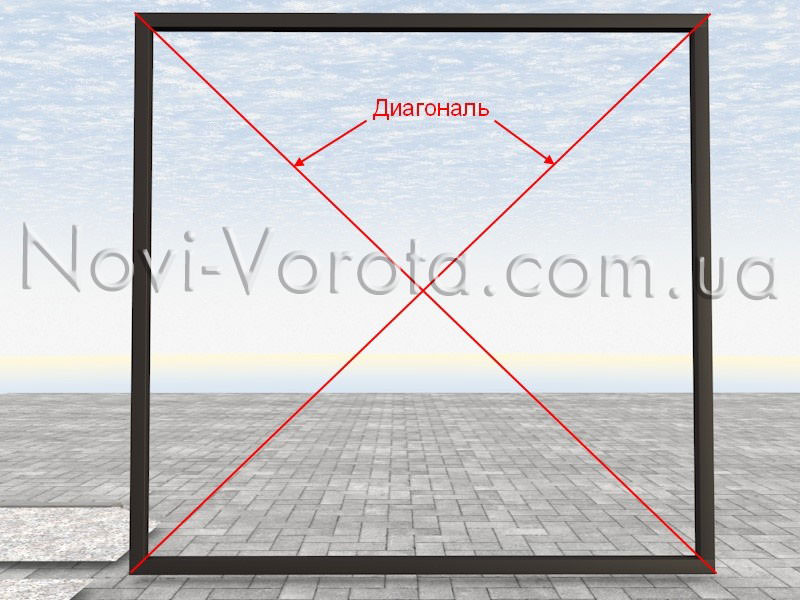

Когда несущая рама готова необходимо проверить диагонали, чтобы они были одинаковыми, иначе ворота будут перекошены.

Несущие трубы каркаса распашных ворот и проверка диагоналей

После того как несущий каркас сварен, по его внутреннему периметру привариваем вспомогательный, из трубы 20х30 мм. Он нужен для того чтобы к нему прикрепить профнастил. Сваривать нужно не сплошным швом (чтобы раму не повело), а прихватками длиной шва 15-20 мм с шагом 20-30 см – при этом Вы сэкономите электроды и время.

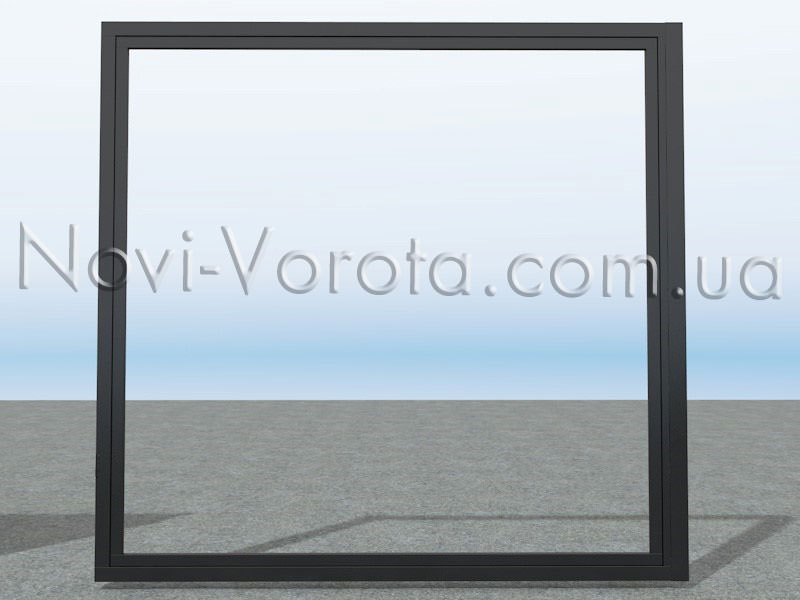

Внутренний каркас по периметру несущей рамы

Когда Вы варите трубы внутреннего каркаса старайтесь, чтобы его край находился точно по центру трубы наружного каркаса — тогда можно будет прикрутить профнастил, чтобы он был слегка утоплен в створку.

Трубы каркаса и профнастил

Когда по внутреннему периметру приварен вспомогательный каркас, привариваем горизонтальную перемычку из трубы 20х30 мм.

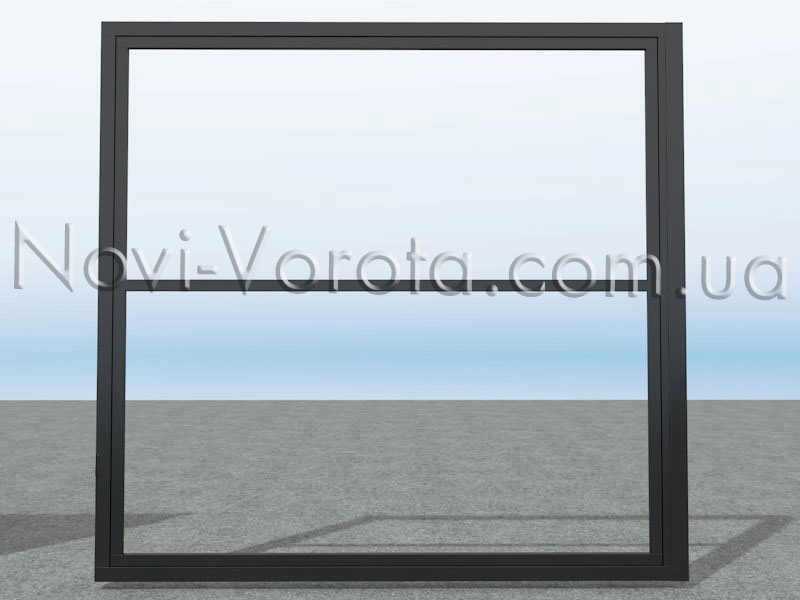

Горизонтальная перемычка

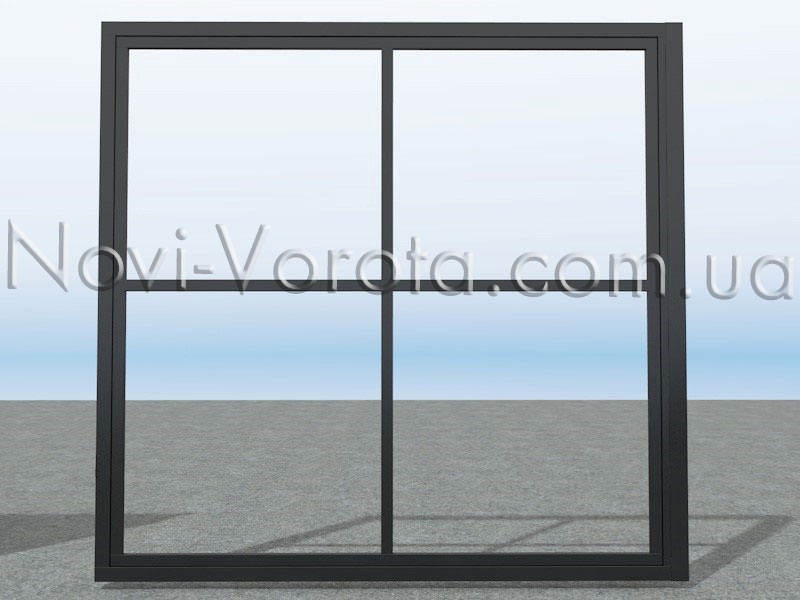

Затем из такой же трубы крепим вертикальную перемычку. Что Вы прикрепите первым: горизонталь или вертикаль — значения не имеет.

Вертикальная перемычка каркаса ворот

Если Вы планируете в дальнейшем устанавливать автоматику на свои ворота, необходимо предусмотреть специальную перемычку на створке, к которой будет крепиться кронштейн привода. При креплении привода по центру створки используется центральная перемычка. Если расположение автоматики планируется вверху или внизу дополнительная перемычка так же не нужна, так как используется верхняя или нижняя труба каркаса створки. Если выбрано другое место крепления, нужна дополнительная перемычка из трубы 60х30 мм. Поэтому Вам сразу нужно определить высоту установки привода.

После завершения сварочных работ необходимо зашлифовать швы болгаркой, очистить каркас от ржавчины, обезжирить и только потом его прогрунтовать. Профнастил можно крепить к каркасу, когда створка еще не закреплена на петлях (навесах) или же после ее установки. Крепить профнастил нужно отдельными листами как можно плотнее к каркасу.

Кроме того, сейчас появился альтернативный вариант — изготовление каркаса из Т-профиля.

Установка замка:

При изготовлении каркаса, нужно заранее продумать каким будет замок – накладной или врезной. Можно воспользоваться обычным врезным механическим замком.

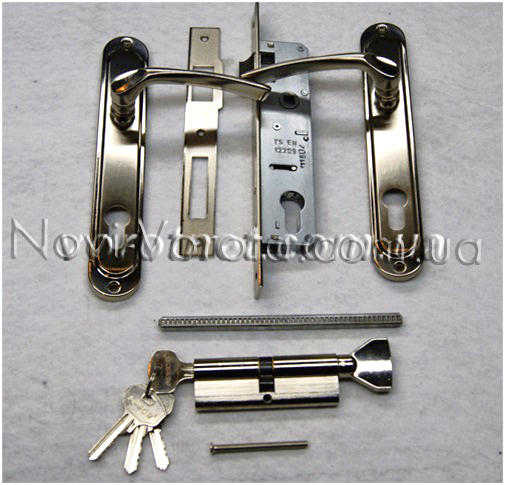

Обычный врезной механический замок

Использование электромеханического замка позволит открыть ворота на расстоянии. К нему необходимо будет подвести электропитание, и сам замок стоит дороже обычного.

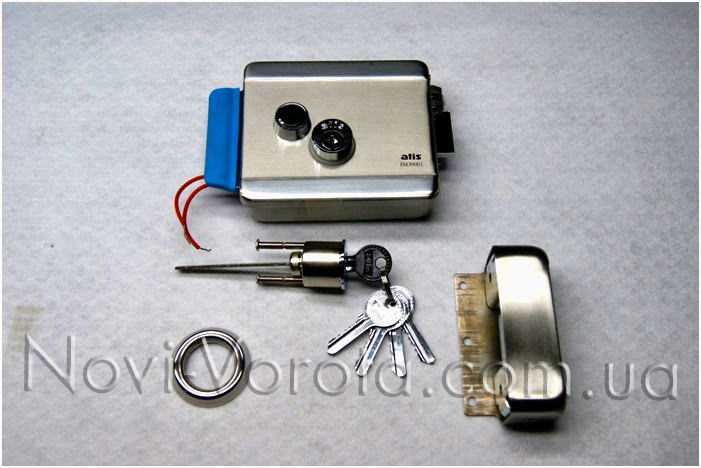

Электромеханический замок

Изготовление вырезов в каркасе зависит от конкретной модели замка. Болгаркой прорезают соответствующие вырезы под место установки.

В большинстве случаев замок устанавливают на высоте 80-90 см от земли.



Крепление створок к опорам:

После сварки всего каркаса к нему, как и к металлическим накладкам, нужно приварить петли. Затем створку можно «вешать» на столбы. Предварительно петли нужно смазать и проверить качество их исполнения — хорошие петли должны легко вращаться вокруг своей оси.

Если створка очень тяжелая для монтажа используют кран. После того как створки установлены, к их каркасу можно прикрепить профнастил при помощи саморезов по металлу длиной 19 мм.

Монтаж дополнительных элементов:

Механический упор, штыри для фиксации створок и прижимная планка это необходимые элементы ворот.

Механический упор служит для остановки и фиксирования ворот в конечных точках и представляет собой две металлических пластины, одна из которых приваривается к створке, а вторая крепится в основании проезда. Толщина металла этих пластин обычно берется 3-4 мм. Нижнюю (ответную) пластину устанавливают, когда выполняется твердое покрытие проезда.

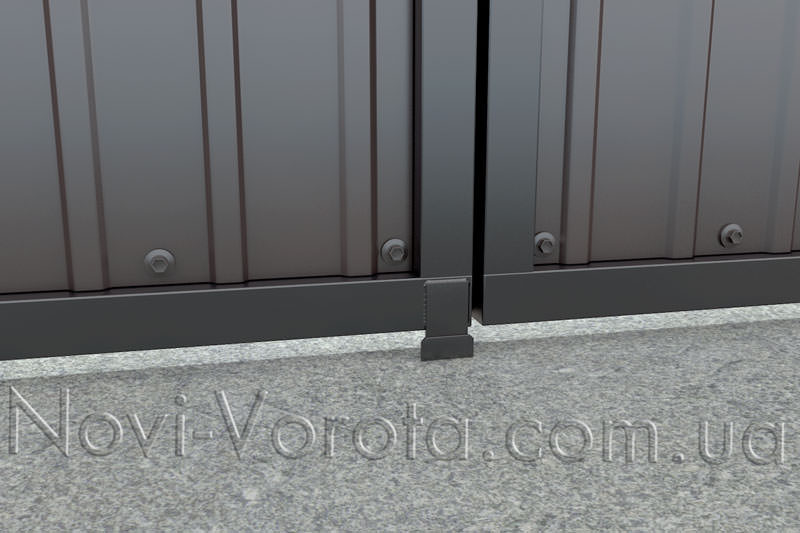

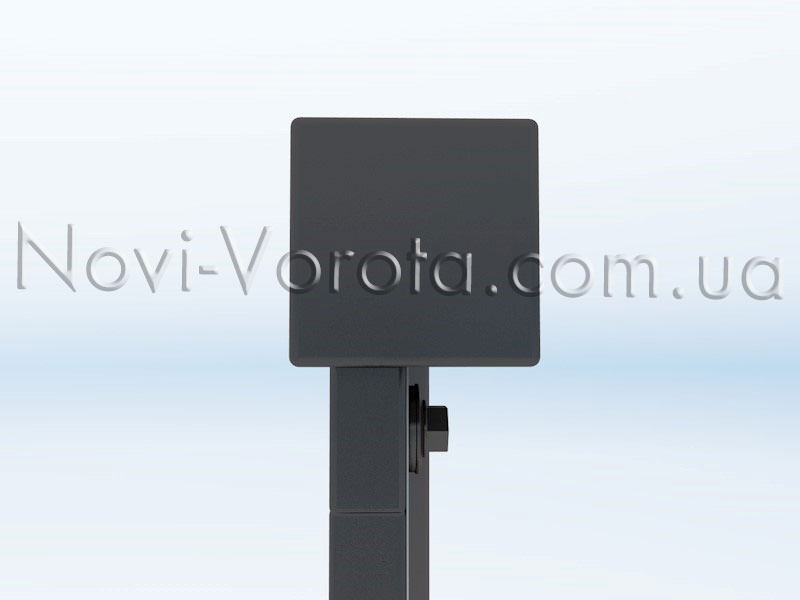

Механический упор ворот

Штыри фиксации створок устанавливаются чтобы была возможность зафиксировать створки в открытом или закрытом положении.

Для изготовления штыря обычно используют кругляк диаметром 10-12 мм. Стержню нужно предать Г-образную форму. Длинный его отрезок должен быть около 50 см, а короткий приблизительно 15 см.

Штырь должен перемещаться в трубе диаметром 12-15 мм — этот отрезок трубы сваркой нужно прикрепить к створке на высоте 30-40 см от уровня земли.

В основании проезда тоже нужно заподлицо установить трубы диаметром 12-15 мм, в которые будет входить штырь.

Прижимная планка с внутренней стороны

Прижимная планка представляет собой металлическую полосу, которая крепится к одной из створок со стороны двора. Когда одна створка прижимает другую в закрытом положении, зазор между ними закрывается.

Планку крепят участками по 10-15 мм, через 20-30 см – так каркас створки не поведет. В качестве материала прижимной планки обычно используют металлическую полосу толщиной не менее чем 1 мм. Ее ширина должна быть такой, чтобы был обеспечен нахлест на прижимаемую створку не менее 5 мм.

Установка автоматики

Также на распашные ворота можно поставить автоматику которая будет открывать ворота с пульта всего одним нажатием

Вообще существует 2 типа установки автоматики: внутрь и наружу. Поверьте, в установке автоматики нет ничего сложного и это вполне можно сделать своими руками

Более детально про установку автоматики для распашных ворот, можно прочитать в следующих материалах:

Кроме того, рекомендуем Вам ознакомится и с таким материалом как: Как выбрать автоматику для распашных ворот. Эта информация позволит вам сделать правильный выбор автоматики которая идеально подойдет под ваши ворота

Как сделать распашные ворота с электроприводом своими руками: пошаговая видеоинструкция

Как сделать распашные ворота с электроприводом своими рукамиСамостоятельно выполнить полный цикл установки электроприводных ворот не так-то и просто, но абсолютно реально. Для человека без соответствующего образования и многолетней практики за плечами такая работа выдастся не из простых. В то же время интерес заполучить подобный опыт и хорошенько сэкономить при этом на работе мастеров мотивируют хозяев частных участков браться за такую работу, и для них мы рассказываем подробности ожидаемых их работ.

Читайте также: Как правильно выбрать механический кодовый замок

Итак, вы хотите, чтобы ворота, ведущие к вашему участку, были автоматическими. При этом хотите сэкономить на проводимых работах или набраться дополнительного опыта по оснащению частного участка всеми благами. Тогда для начала необходимо узнать, что невероятно удобные и очень популярные на современном рынке автоматические ворота разделяются на:

  • распашные ворота с электроприводом;
  • откатные автоматические ворота;
  • гаражные ворота на электроприводе.

Наиболее просто устроен механизм распашных ворот. К тому же пользоваться ими очень удобно, необходимо лишь достаточно свободного пространства для их открывания. Распахиваться самодельные ворота могут как внутрь частного участка, так и наружу. К тому же популярны модели ворот с калиткой, которая также открывается в любую удобную хозяевам сторону.

Из тех расстояний, которые потребуются для открывания ворот, рассчитайте их отдаленность от бани, гаража, сараев, а также до соседского забора. Важно исключить ошибки в расчетах уже на данном этапе.

Расстояние для сдвигания створок рассчитывается преимущественно от размера самих ворот. Хорошо если оно будет в полтора раза большим, но 1,2-1,3 раза – это необходимый минимум.

Следующий нюанс, требующий внимания, – каркас распашных ворот. Его можно приобрести в готовом виде либо заказать по индивидуальным параметрам, с учетом всех ваших пожеланий. Самый популярный и бюджетный вариант достойного качества – это готовые ворота из профиля высокой жесткости. Дополнительно его неплохо обшить деревом или металлом, а еще распашные ворота с электроприводом на вашем участке могут быть из профнастила с элементами ковки. Самый красивый, но и достаточно дорогой вариант – это кованые резные решетки. Но в такой технике может быть выполнена, например, калитка.

Что касается монтажа автоматических распашных ворот, то таковой непременно предполагает установку столбов, лучше из стальной трубы. Тогда ворота будут достаточно массивными и надежными. В качестве несущей конструкции лучше сего использовать фундамент стаканного типа.

Для расчета материалов для фундамента используйте хотя бы онлайн-калькулятор расчета фундамента, это лучший, современный и достаточно удобный инструмент, доступный каждому интернет-пользователю.

Установка автоматики своими рукамиКогда ворота установлены, уделите внимание тому, чтобы загрунтовать и покрасить металлические детали ворот. Среди них петли, створки, засов, ручки для открывания, кронштейны для крепления электропривода.

Следующий этап – это установка автоматики своими руками. Купить комплект воротной автоматики сегодня не составит ни малейшего труда. Приобрести комплект автоматики в любом специализированном магазине сегодня не проблема. Во многих гипермаркетах строительных материалов покупателем может быть оставлена бесплатная заявка на расчет стоимости необходимых материалов вплоть до кирпича для забора, к которому будут присоединены ворота.

Обычно комплектация включает в себя самозапирающиеся приводы на правую и левую стороны, основной блок управления воротами (он состоит из трансформатора и платы управления), фотоэлементов (среди них приемник и передатчик, пульт дистанционного управления, сами фотоэлементы). Также проследите, чтобы в наличии были гайки, болты, втулки и ключи для аварийной разблокировки, крепежные пластины. Автоматику для распашных ворот лучше покупать от проверенного производителя, поскольку именно от ее исправности будет зависеть долговечность установленной вами системы.

При выборе того или иного комплекта примите во внимание столь важные параметры ваших будущих ворот как вес и площадь створок, интенсивность их открывания, легкость хода вороточных створок.

Читайте также: Как открыть шлагбаум без пульта вручную

Распашные ворота с электроприводом (в том числе смонтированные своими руками) должны оснащаться электрическим током, подающимся к приводу. А значит, подключению автоматики к электропроводке уделите максимум внимания, чтобы ворота работали исправно не один год, оставаясь при этом полностью безопасными.

Автоматические распашные ворота своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

  • пульт;
  • приводы – 2 шт.;
  • маячок – 1 шт.;
  • фотоэлементы – 1 уп.;
  • блок управления – 1 шт.

   Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для воротПример электропривода для воротПример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

  • дрель;
  • изолента;
  • молоток;
  • шуруповерт;
  • плоскогубцы;
  • строительный метр.

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных воротКомплектующие для автоматических откатных воротКомплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастилаСхема ворот из профнастилаСхема ворот из профнастила
  1. Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.
  2. Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.
  3. Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.
  4. Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Один из электроприводов для распашных воротОдин из электроприводов для распашных воротОдин из электроприводов для распашных ворот
  • Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.
  • Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.
  • Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.
  • Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

   Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Червячный привод для распашных воротЧервячный привод для распашных воротЧервячный привод для распашных ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.Рычажной привод для воротРычажной привод для воротРычажной привод для ворот

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

  • засов;
  • упоры;
  • электроприводы;
  • комплект петель;
  • створки ворот;
  • ручки для открывания;
  • столбы для крепления;
  • кронштейны.

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

Схема подключения приводов для распашных воротСхема подключения приводов для распашных воротСхема подключения приводов для распашных ворот

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

  • сплошное;
  • с просветами;
  • комбинированное.

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.

  Продуманный выбор электропривода создает воротам оптимальный режим работы. Хозяину механизм дарит комфортное использование конструкции и современную оснастку. Дерзайте и пользуйтесь автоматикой в свое удовольствие!

Поделиться ссылкой:

Схема подключения приводов для распашных воротСхема подключения приводов для распашных ворот Загрузка…

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
