Как сделать японскую крышу своими руками – конструкция и монтаж

Восточная тематика в интерьере и архитектуре остается популярной уже на протяжении двух веков. Интерес к эстетике востока объясняется экзотичностью, оригинальностью форм и технологических решений, используемых для строительства. Визитной карточкой этого направления дизайна стала японская крыша, активно используемая для оформления беседок, террас, тематических кафе и ресторанов.

Потенциал применения такой технология возведения кровель в частном домостроении пока не раскрыт, поэтому наша статья расскажет, как своими руками сконструировать и построить крышу в японском стиле.

Содержание статьи

Конструктивные особенности

Визуально крыша в японском стиле напоминают фахверковые или так называемые голландские, но некоторые находят в них отголоски традиционного русской зодчества. Хотя на территории России восточные кровельные конструкции со слегка загнутыми вверх краями, состоящие из нескольких ярусов, стали популярны в первую очередь из-за экзотичного, оригинального внешнего вида, в Японии они являются очень практичным, функциональным решением. Они конструировались с учетом влажного климата этой страны и высокой сейсмической активности. Устройство японской крыши имеет следующие особенности:

  • Отсутствие традиционной стропильной системы. Так как в Японии достаточно часто случаются землетрясения, поэтому классическая стропильная система, опирающаяся на несущие стены дома, для этой местности не подходит. Вместо нее используется независимый каркас, стойки которого устанавливаются прямо в землю, за счет чего подземные толчки не разрушают его.
  • Маленький вес. Из-за того, что время землетрясений кровля может обвалиться, японцам приходилось использовать легкие конструкции и кровельные материалы, чтобы избежать травм. Чаще всего дома перекрывали с помощью соломы, тростника, камыша или дерева.
  • Многоярусность. Традиционная японская кровля состоит из нескольких ярусов, такая конструкция помогает справиться с большим количеством осадков, характерным для этой местности во время сезонов дождей.

Обратите внимание! Большинство крыш в японском стиле, которые строятся в ней стране, являются имитацией. То есть они имеют обычный стропильный каркас и покрываются современными кровельными материалами.

Традиционный японский дом

Традиционный японский дом

Японская крыша

Японская крыша

Дом в японском стиле

Дом в японском стиле

Разновидности

Конструкция японской кровли имеет 3 основные особенности: загнутые вверх края, несколько ярусов и специфическую конструкцию стропильного каркаса. Еще одной особенностью японского стиля в архитектуре является преимущественное использование натурального материала. Древесина, солома и тростник – природное, растительное сырье, которое не оказывает негативного влияния на здоровье человека и окружающую среду. Различают следующие разновидности японских крыш:

  1. Остроконечные двухскатные, покрытые дранкой или деревянными плитками.
  2. Четырёхскатные, перекрытые соломой или тростником.
  3. Крыши с несколькими фронтонами, сложной формой и кровельным покрытием из растительного сырья.

Учтите, что часто японские крыши имеют двухслойное покрытие. Из-за порывистого ветра солома, используемая для перекрытия, может разлетаться, поэтому поверх нее укладывают керамическую черепицу с s-образным профилем. Иногда даже черепицу укладывали на раствор, который надежно сцепляет слои кровельного пирога.

Отличия от китайской крыши

Часто люди путают китайские и японские крыши из-за визуального сходства, но в их конструкции есть существенные отличия. Буддизм, пришедший из Китая в Японию, оказал существенное влияние на традиционную архитектуру. Однако, отличить их все-таки можно по следующим признакам:

  • Чаще всего японские крыши перекрывают с помощью легкой соломой, обладающей высокой изоляционной способностью. Китайская кровля традиционно имеет черепичное покрытие с сигмообразным профилем.
  • В отличие от китайской кровли, японская лишена богатого убранства. Она выглядит очень просто, неброско. Кровля в китайском стиле напротив очень яркая, украшена декоративными фигурами, за счет этого она становится тяжелее. Большой вес конструкции создает опасность для людей во время землетрясений.
  • У японской крыши обычно прямые скаты без загнутых вверх краев, в отличие от китайской.

Интересно! Традиционная японская кровля имеет прямые скаты, а загнутые вверх края – это последствие китайского влияния, которое пришло в страну восходящего солнца вместе с буддизмом. Однако, даже по внешнему виду можно легко отличить крышу в японском стиле, так как она намного лаконичнее и проще.

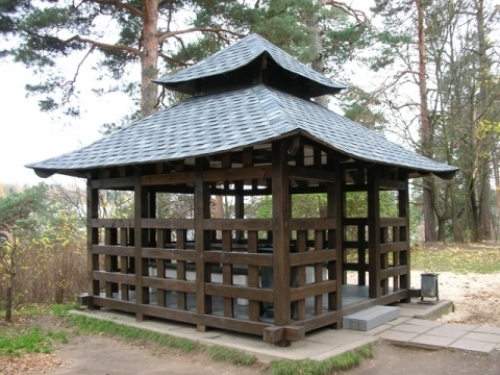

Беседка с крышей в японском стиле

Беседка с крышей в японском стиле

Кровля в китайском стиле

Кровля в китайском стиле с декоративными фигурами в виде драгонов

Строительство своими руками

Перед тем, как сделать японскую крышу своими руками, нужно подумать и определиться, будет ли она точно копией традиционной конструкции, изготовленной с соблюдением всех требований технологии, или просто имитацией, лишь внешне копирующей ее внешний вид. Стоит сразу оговориться, что имитация, сделанная с помощью современных технологий и материалов, обходится намного дешевле, кроме того, она проще в плане самостоятельного монтажа. Обычно строительство кровли в японском стиле состоит из нескольких этапов:

  1. Разработка проекта. На этом этапе важно решить, сколько скатов, фронтонов и ярусов будет у крыши, определиться с уклоном и кровельным материалом. После проведения всех расчетов надо создать эскиз или проект, отражающий основные параметры конструкции.
  2. Проектирование стропильного каркаса. Каркас японской крыши представляет собой пирамиду, состоящую из стропильных четырехугольников, установленных друг на друга.
  3. Сборка стропильного каркаса. Стропильную систему крыши собирают из легкого, но прочного дерева. Обычно используют доски сечением 150х30 мм, обрешетку делают сплошную, применяя фанеру толщиной 10 мм.
  4. Укладка кровельного материала. После сборки каркаса и монтажа обрешетки нужно уложить кровельное покрытие. Лучше всего для японской кровли подходят мягкие, эластичные рулонные материалы, которые легко принимают форму ее изогнутых скатов.

Крыша в японском стиле – эстетичное архитектурное решение, которое одним штрихом придаст эстетику востока облику сооружения. Особенно актуальными считаются беседки, террасы и чайные домики с такой кровлей, которые могут служить местом отдыха и релаксации.

Устройство кровли в японском стиле

Устройство кровли в японском стиле

Схема стропильного каркаса

Схема стропильного каркаса

Процесс монтажа своими руками

Процесс монтажа своими руками

Видео-инструкция

Японская крыша своими руками, как продумать конструкцию дома, подробное фото и видео

Содержание статьи:

Испокон веков мода на традиции Востока была широко распространена по всему миру. Это относится не только к его культуре и философии, ведь многие люди часто перенимают стиль восточной еды, архитектуры и т.п.

японские крыши

Далее речь пойдет именно о том, что собой представляет японская крыша, как она устроена и где может применяться, а также о ее собственноручном монтаже.

Не секрет, что сооружение, выполненное согласно нормам восточной архитектуры, можно отличить сразу же. Основная причина этого узнавания – крыши в японском стиле, которые пришли в страну восходящего солнца еще из Китая. Их оригинальную и неповторимую форму с загнутыми вверх углами знают во всем мире.

Тем не менее, схожее устройство крыши при желании можно найти и в некоторых европейских конструкциях, которые именуются фахверковыми, или «голландскими», крышами. Их особенность заключается в изломе, расположенном под углом, а также в отсутствии загиба ребер в противоположную сторону.

Поэтому, рассуждая с европейской точки зрения, конструкция японской крыши представляет собой либо вальмовую крышу, оснащенную ломаным скатом, на котором уклон разных частей является разным, либо полувальмовую, если два противоположных ската оснащены мансардными окнами или фронтонами (подробнее: «Полувальмовая крыша своими руками — устройство и установка»). японская крыша своими руками

Но такое сходство имеется только в форме крыши, а несущая система полностью различна. Поэтому прежде чем начинать устройство японской крыши, следует определиться с тем, будет ли полная копия азиатского варианта или только его имитация.

Устраивать японские крыши, полностью повторяющие восточные сооружения, безусловно, намного сложнее, так как возведение всей постройки требует четкого соблюдения все традиции и нормы, а сконструировать просто похожую крышу большого труда не составит.

Важно помнить также, что далеко не любой кровельный материал сможет использоваться на японской изогнутой кровле. Если азиатские традиции предполагали применение кипарисной коры или бамбука на бедных домах, а глиняной черепицы – на богатых, то в наше время позволительно использовать в качестве кровельного покрытия такие мягкие материалы на основе битума, как битумная черепица, еврорубероид, как вариант – листовые покрытия на металлической основе.

Отличия в подходах к устройству японской крыши

Висячие стропила для монтажа крыши обладают следующими составляющими:

  1. Стропильная нога.
  2. Подкос.
  3. Затяжка.
  4. Бабка.
  5. Подбалка.
  6. Опорный брус.
  7. Накладка.
  8. Болт.
конструкция японской крыши

В данной схеме на разрыв функционирует затяжка, которая держит стропильные ноги, не позволяя им упираться в опорные стены. Главная нагрузка же, осуществляемая кровлей, идет на откосы.

Кроме того, в китайских крышах нет подкосов, а вся нагрузка идет через горизонтально расположенные затяжки к вертикальным опорам, роль которых в азиатских постройках играли столбы, поскольку устраивать стены с использованием бамбука, бумаги или сырой глины считалось неправильным.

На изгиб в этом случае работают и затяжки. Известно, что кровельные углы китайских крыш загибались вверх сами собой, особенно под воздействием веса черепицы, так как функции затяжек обычно выполнял бамбук.

крыши в японском стиле конструкция

Спустя какое-то время этот тип формы обрел постоянный статус и использовался даже в том случае, если материалы применялись более жесткие.

Если говорить о европейской манере устройства крыши, то вся нагрузка в ней распределялась на форму треугольника, а в восточной архитектуре более предпочтительна прямоугольная форма.

Проанализировав вышеописанные характеристики устройства кровли, можно выделить следующие особенности, которыми обладает китайская крыша классического образца:

  • конструкция в виде каркаса, где нагрузки распределены исключительно по вертикальным и горизонтальным плоскостям;
  • углы, загнутые вверх;
  • кровельные свесы, вынесенные на значительное расстояние за внешние стены для того, чтобы защитить их от дождя, а помещения внутри дома – от излишков лучей солнца;
    японская крыша устройство
  • кровля с крутым уклоном вверху и резко уменьшающимся углом наклона к низу;
  • район свесов, находящийся между угловыми ребрами кровли, выполняет функции сброса осадков;
  • многообразие ярусных вариантов конструкций.

Японское устройство крыши

Несмотря на то, что в Японии довольно популярны кровли китайского плана устройства, исторически крыша японского дома не имела каких-либо загибов по углам, для нее скорее была характерна простота монтажа.

Для этих сооружений никакие конструктивные элементы декора практически не применялись, а весь смысл устройства основывался на нормах здравого смысла.

устройство японской крыши своими руками Однако множество факторов, таких как схожий климат, природные условия, культура и традиции во многом повлияли на то, что японская крыша конструкция которой приобрела каркасный тип и варьирующийся уклон, стала во многом походить на тип устройства китайской крыши (подробнее: «Как сделать китайскую крышу — нюансы постройки»).

У японских крыш все же имеется одна исторически сложившаяся особенность – они чрезвычайно легки, что является обязательным фактором в условиях климата с частыми землетрясениями

Крыша с множеством ярусов

Как известно, очень многие сооружения стран Азии традиционно строились довольно высокими, и наличие в них нескольких этажей являлось нормой.

Но, в то же время, конструктивные особенности крыши часто зависели от таких факторов, как условия климата конкретного региона, религиозные убеждения, а также определенные эпохи. Изначально вся система не имела каких-либо сложностей, а кровельные ярусы отделялись друг от друга лишь небольшим по ширине карнизом.

крыша японского дома своими руками

Основу конструкций составлял камень, а сами сооружения отличались невероятной прочностью. Уже позднее китайские жители начали использовать в процессе монтажа дерево по причине легкости обработки этого материала.

Именно из-за этого восточные крыши имеют загнутые вверх углы, а также часто украшаются при помощи особых элементов декора.

Монтаж восточной кровли

Задумываясь над тем, как должна обустраиваться японская крыша своими руками, необходимо тщательно изучить все варианты ее монтажа, среди которых следующие:

  • детальное копирование оригинальной системы здания;
  • установка стропильной фермы необходимой формы, опирающейся на стены дома;
  • придание нужной привычной формы кровле, оборудованной висячими стропилами с помощью специальных элементов декора;
  • отказ от использования дерева и выполнение гнутых несущих систем при помощи балок из металла, являющихся более технологичными и гибкими.


Как построить беседку в восточном стиле, детальное видео:


Как построить беседку в восточном стиле, детальное видео:

  1. Устраивать восточную крышу согласно сложившимся архитектурным канонам не будет практичным решением. Этот вариант подойдет для тех застройщиков, кто ищет полное совпадение с оригиналом и не боится потратить слишком много финансовых средств. Кроме того, подобное сооружение будет иметь меньшую прочность, чем его современные аналоги, его придется утеплять, а стены нужно будет укрепить.
  2. Усложнит работы по устройству крыши и сложная система стропил, не несущая по сути никакой фактической нагрузки. Но зато таким образом можно добиться полного сходства с натуральной восточной крышей.
  3. Если говорить об экономии, то применение таких элементов декора, как коньки, прокладки и пр. станет прекрасным решением, а внешний вид постройки будет максимально приближен к оригиналу. Основной недостаток – используя декор, далеко не всегда можно добиться устройства конкретно необходимой формы.
  4. Стоимость опорной системы из металла является очень высокой, более того, обшивать ее материалами для кровли – дело очень хлопотное. Но если сплавы будут более легкими, можно смонтировать необходимую форму крыши, показатель прочности при этом также повысится.
японская кровля своими руками Как становится понятно, устройство восточной крыши – дело необычное, но вполне осуществимое. Любые фото или видео процесса ее установки, а также различные варианты устройства всегда можно найти в Интернете на специализированных строительных форумах и сайтах. Прочитайте также: «Протечка крыши — заявление-образец: куда обращаться».

Как сделать японскую крышу своими руками – конструкция и

Восточная тематика в интерьере и архитектуре остается популярной уже в течении двух столетий. Интерес к эстетике востока разъясняется экзотичностью, оригинальностью форм и технологических решений, применяемых для постройки. Визиткой этого направления дизайна стала японская крыша, деятельно применяемая для оформления беседок, террас, тематических кафе и ресторанов.

Потенциал применения таковой технология возведения кровель в частном домостроении пока не раскрыт, исходя из этого наша статья поведает, как своими руками сконструировать и выстроить крышу в японском стиле.

Конструктивные изюминки

Визуально крыша в японском стиле напоминают фахверковые либо так именуемые голландские, но кое-какие находят в них последствия классического русской зодчества. Не смотря на то, что в России восточные кровельные конструкции со легко загнутыми вверх краями, складывающиеся из нескольких ярусов, стали популярны прежде всего из-за экзотичного, уникального внешнего вида, в Японии они являются весьма практичным, функциональным решением. Они конструировались с учетом мокрого климата данной страны и высокой сейсмической активности. Устройство японской крыши имеет следующие изюминки:

  • Отсутствие классической стропильной системы. Так как в Японии достаточно довольно часто случаются землетрясения, исходя из этого классическая стропильная система, опирающаяся на несущие стенки дома, для данной местности не подходит. Вместо нее употребляется независимый каркас, стойки которого устанавливаются прямо в землю, за счет чего подземные толчки не разрушают его.
  • Мелкий вес. По причине того, что время землетрясений кровля может обвалиться, японцам приходилось применять легкие конструкции и кровельные материалы, дабы избежать травм. Значительно чаще дома перекрывали посредством соломы, тростника, камыша либо дерева.
  • Многоярусность. Классическая японская кровля имеет несколько ярусов, такая конструкция оказывает помощь совладать с громадным числом осадков, характерным для данной местности на протяжении сезонов дождей.

Обратите внимание! Большая часть крыш в японском стиле, каковые строятся в ней стране, являются имитацией. Другими словами они имеют простой стропильный каркас и покрываются современными кровельными материалами.

Разновидности

Конструкция японской кровли имеет 3 основные изюминки: загнутые вверх края, пара ярусов и специфическую конструкцию стропильного каркаса. Еще одной изюминкой японского стиля в архитектуре есть преимущественное применение натурального материала. Древесина, солома и тростник – природное, растительное сырье, которое не оказывает негативного влияния на здоровье человека и внешнюю среду. Различают следующие разновидности японских крыш:

  1. Остроконечные двухскатные, покрытые дранкой либо деревянными плитками.
  2. Четырёхскатные, перекрытые соломой либо тростником.
  3. Крыши с несколькими фронтонами, сложной формой и кровельным покрытием из растительного сырья.

Учтите, что довольно часто японские крыши имеют двухслойное покрытие. Из-з

Устройство крыши китайской пагоды. Японская крыша – эксклюзивный вариант кровли домов или беседок! Особенности, виды, технология монтажа своими руками. Формирование проектного решения

Восточная архитектура имеет множество приверженцев среди жителей нашей страны.

Яркие, сочные, насыщенные цвета, богатство отделки, узнаваемые формы – все это не может оставить равнодушным.

Самый главный элемент здания в восточном стиле – крыша с характерными загибами углов кверху. Это позволяет всему сооружению выглядеть величественно, эффектно, и вместе с тем создается ощущение, будто бы крыша практически невесома и парит в воздухе.

Верхние конструкции, венчающие китайские дома, как правило, украшены вычурной резьбой, разнообразными орнаментами и мозаиками, фигурками мифических животных, отгоняющих от жилья злых духов.

Стоит отметить, что изначально керамические изваяния играли более прозаическую роль: препятствовали скатыванию черепицы с кровли.

С какой целью традиционным китайским крышам придаются именно такие очертания, рассказывают красивые легенды о драконах. Однако в реальности подобное устройство имеет под собой практическое обоснование.

  • в регионах с сильной сейсмической активностью строения должны обладать повышенной надежностью, прочностью и устойчивостью к подземным толчкам, что обеспечивается благодаря специальной конструкции;
  • китайские крыши выполняют еще одну важнейшую функцию: оберегают жилье во время сильных дождей – от затопления. Сильный угол наклона позволяет воде быстро стекать, изогнутые скаты отводят избыток живительной влаги как можно дальше от дома;
  • в жаркую погоду большие свесы защищают комнаты от солнечных лучей и пропускают достаточно воздуха.

В давние времена при возведении верхней конструкции здания вес черепицы, укладываемой поверх бамбука, заставлял прогибаться легкие и гибкие одревесневшие стебли, и углы как бы сами собой устремлялись в небо. Впоследствии такая структура стала правилом.

Само устройство восточных и европейских домов существенно разнится. Строение крыши, соответственно, также принципиально отличается.

Начнем с того, что в привычной для нас каркасной системе нагрузка, создаваемая с кровельным покрытием, равномерно распределена по несущим стенам.

Конструкция китайской крыши опирается на несущий столб, установленный по центру здания, благодаря чему достигаются такие жизненно важные надежность и устойчивость во время землетрясений.

Создание простой стропильной фермы

Стойка закрепляется в центре опорного бруса, перпендикулярно ему. Стропильные ноги, зафиксированные одним концом вверху стройки, другим упирают в определенную точку. Точка эта высчитывается легко: нужно отмерить ровно половину расстояния от стойки до края опорного бруса, и зафиксировать стропильную ногу.

Для придания плавного изгиба скату добавляются подкосы.

Гнутые конструкции можно изготовить из:
  • дерева;
  • металла. Гибкость намного выше, чем у дерева, однако выше и стоимость.

Разобравшись со всеми нюансами восточного зодчества, можно рассчитывать на отменный результат. В итоге крыша дома или беседки с изогнутыми углами, украшенная декоративными элементами, будет выглядеть ярко, необычно. Вероятнее всего, экзотическая конструкция быстро станет местной достопримечательностью.

Конструкция всего дома в китайском стиле создаются таким образом, что они могут выдерживать даже землетрясения, поскольку в их местности они происходят довольно часто. Китайская крыша опирается на центральный столб и чаще всего он даже не вкапывается в землю. В результате этого, столб сдерживает все колебания земного коры, и ни дом, ни крыша не поддается разрушению.


Еще несколькими десятками годов ранее, крыши бедных домов покрывались бамбуком, а глазурованная черепица была только на дорогих домах, и чаще всего изготовлялся такой кровельный материал из глины яркого желтого цвета. Кроме этого, крыша украшалась разнообразными изображениями зверей, исполняющих роль защитников дома от злых сил. Да и к тому же, крыши могли украшаться резьбой, а ее отдельные элементы украшались масляными красками.

Отличие китайской и японской крыши

Крыша в китайском стиле несколько отличается от традиционных японских крыш. Дело в том, что в Японии дома сооружаются по немного другой технологии, там, в основном это каркас, обтянутый специальной бумагой. В нашем понимании там нет ни окон, ни дверей. И там все вертикальные плоскости используются исключительно в качестве перегородок. Сооружаются такие строения по той причине, что они легко восстанавливаются после землетрясения и не причиняют большого вреда людям, когда происходит крушение дома под воздействием подземных сил. Также в случае с японскими домами, там не используется мощный фундамент, и несущие стены создаются из камня или кирпича.


Если боле

Беседка в японском стиле: особенности конструкций и монтажа

Беседка – это именно то место, где человек может приобрести гармонию с природой, ощутить единение с ней. Она станет ярким акцентом в пространстве вашего сада. По ее стилистическому решению можно безошибочно определить мироощущение хозяев.

беседка в японском стиле

Для тех, кто предпочитает эстетичный минимализм, лучшим решением будет беседка в японском стиле. Она аскетична, но при этом элегантна и воздушна и основательна.

Для классической японской крыши наиболее характерны следующие стили:

  • остроконечная двускатная;
  • четырехскатная;
  • конструкция с большим количеством фронтонов.

Характерные черты ↑

японская беседка

Расположение ↑

Зачастую мы не обращаем особого внимания на местоположение беседки на приусадебном участке, чего не скажешь о японцах или китайцах.

Как правило, для беседки для дачи в японском стиле (фото ниже) выделяют живописный уголок либо по самому центру участка, либо на возвышенности, открывающей наилучший обзор. На небольшом участке желательно, чтобы с этого места можно было обозреть всю территорию. Для больших – достаточно определить место, с которого хорошо виден дом и все его окружение. Весьма уместным будет ее соседство с фонтаном или небольшим бассейном.

садовая японская беседка

Расположение конструкции продумывают с учетом направления сторон света. Глухую стену принято ориентировать на юг. Тогда доступ солнца будет ограничен, и внутри днем будет прохладно.

Для боковых стен японской, как и китайской беседки ориентиром служит направление запад и восток.

Материал беседки ↑

Классический японский стиль предполагает использование исключительно природных материалов: дерево, тростник, седзи (так в Японии называют рисовую бумагу), бамбук. Конечно, воспроизвести оригинальную технологию возможно не во всех регионах страны. К тому же эти материалы, к примеру, высушенный тростник или вощеная бумага прослужат в погодных условиях, отличающих наши регионы, скажем, среднюю полосу от силы один сезон. Тем не менее ее вполне возможно построить из твердой древесины или камня.
материалы для японской беседки

Конструктивные особенности ↑

крыша японской беседки

  • Крыша. На вид беседку в японской стиле можно определить по особой многоярусной конструкции крыши. Пагода символизирует состояние умиротворения и спокойствия, лежащих в основе восточной философии.

На заметку

При желании конструкцию крыши можно несколько упростить: сделать псевдодвухъярусную или придать ей вогнутую форму. Так или иначе, в любом случае важно, чтобы крыша беседки в японском стиле (см. фото) была массивнее, чем ее основание.

  • Размеры. Для такой конструкции этот параметр строго регламентирован. Рассчитать ее очень просто даже самому. Пол полностью застилают циновками – татами размером 190 на 90 см. Единственное, что еще нужно учесть – на пол уходит до 4–6 циновок.
  • Оконные проемы. Их располагают либо в нижней части беседки, сразу под карнизом в верхней части. Первый вариант больше подойдет истинным почитателям этого стиля, которые согласно церемонии рассаживают своих гостей преимущественно на полу. Свет через низкорасположенные окна свободно проникает внутрь и прекрасно освещают присутствующих. Окон в беседке должно быть больше шести-восьми. Более распространена их овальная или круглая форма. Окна декорируются решетками из бамбука.

Беседка в японском стиле в соответствии с традиционными канонами оборудуется изнутри нишей. В ней можно разместить строгую композицию из цветов или свитки, на которые нанесены каллиграфические письменности. По центру можно установить очаг, на котором готовят чай.

На заметку

Японские беседки-тясицы имеют специальное предназначение – в них проводят чайные церемонии. Вход у них очень низкий и войти через него можно исключительно согнувшись.

цветовая гамма беседки в японском стиле

Цветовая гамма ↑

Концепция восточной философии утверждает важность состояния умиротворения и покоя, поэтому яркие краски при оформлении беседки в японском стиле не очень уместны. Дизайнеры четко ограничили возможную цветовую палитру: бежевые, нейтральные пастельные тона или контраст черно-белого.

Учитывая приверженность японцев ко всему натуральному, наилучшим вариантом для деревянной конструкции остается естественный цвет материала. При этом древесину пропитывают гидрозащитным составом и обрабатывают лаком.

крыша беседки в японском стиле

Пошаговое руководство по строительству ↑

Мы уже отмечали важность широкого обзора красивого ландшафта из будущей беседки, поэтому нужно позаботиться о придании конструкции возвышенного положения, если, конечно, оно не «предусмотрено» самым рельефом. Для этого можно:

  • установить конструкцию на сваях;
  • возводить ее на подиуме.
  • Подготовка фундамента. Начнем с подготовки свай из сосновых брусьев сечением 15х15 см. Длина рассчитывается сложением длин двух частей сваи, погруженной в грунт, и соответствующей высоте конструкции. Стандартно ее значение должно быть не менее 2,3–2,5 метров.

японская беседка из дерева и камня

Для свайного фундамента необходимо 4 бруса, а для подиума помимо них – еще 5 дополнительных, поскольку его площадь больше площади основания конструкции беседки. Четыре из них устанавливают между основными, а один по центру.

Все деревянные сваи обрабатывают антисептиком. Особое внимание обращают на нижний участок брусьев с торцевой стороны. На эти части наносят жидкий битум.

Участок под фундамент очищают от накопившегося мусора. Снимают растительность и плодородный грунт слоем в 5 см. Подготавливают углубления под сваи. Туда засыпают дренаж, как правило, из щебня и песка. Дренажный слой плотно утрамбовывают. Стойки устанавливают строго вертикально, затем заливают раствором бетона.

нижняя обвязка

  • Нижняя обвязка. Для боковой обвязки понизу используют брус из дерева (10х4 см). Этот этап для двух возможных вариантов устройства беседки отличается.
  • Свайный. Обвязка в данном случае служит основой под пол. Ее делают в двух взаимоперпендикулярных направлениях: продольное и поперечное. Балки опоры крепят к сваям при помощи болтов, а лаги под будущий пол – используя шурупы, которые фиксируют под углом.
  • Подиум. На обвязку набивают обрезную доску, после чего на полученный подиум устанавливают лаги под пол.

И в том, и в другом случае лаги укладывают с шагом в 0,3–0,4 м. Пол настилают из строганной шпунтованной доски толщиной 2,8 см.

чертеж классической японской беседки

  • Верхняя обвязка. Начиная с этого этапа строительства, разницы в технологии возведения беседок в обоих случаях нет.

На опорные стойки по верхним торцам укладывают брус способом в полдерева. По углам крепят деревянные планки, на которые в дальнейшем закрепляют подкосы.

эскиз беседки в японском стиле

  • Монтаж крыши. Эскиз японской беседки, ее чертеж – важные составляющие всего строительного процесса. На эскизе должна быть прорисована вогнутая конфигурация крыши. Для реализации подобной конструкции можно выбрать, к примеру, один из следующих вариантов:
  •  стропильная система наподобие пирамиды. Основание в форме прямоугольника формируют установленные один на другой стропильные четырехугольники;
  • для двухскатной крыши с идентичными стропильными четырехугольниками.

По форме кровли японская беседка, говоря математическим языком, представляет собой параболическую кривую. Ее можно корректировать, варьируя такие параметры, как высота стоек и ширина стропильных конструкций.

Посмотрим, как получить ферму из висячих стропил.

  • К середине опорного бруска под углом 90° крепят стойку.
  • Стропильная нога крепится точно посередине отрезка, соединяющего стойку и край опорного бруска. Другим концом ее закрепляют у свободного края стойки.
  • Затем фиксируют доску, одним концом к середине стропила, а вторым – к краю опорного бруска.
  • Чтобы получить более плавный изгиб, добавляют дополнительный подкос.

Далее эти пункты повторяют для второй стороны ската, симметрично отобразив конструкцию относительно оси, центральной стойки.

На заметку

Необходимое число стропильных ферм определяется размерами крыши. Их количество рассчитывают исходя из шага установки – он составляет 0,5–0,7 м.

Обрешетку набивают из 20-миллиметровых досок/, расположив их друг от друга на расстоянии, равном ширине фанеры. Их фиксируют начиная от верха крыши в сторону карниза.

На обрешетку настилают листы фанеры. Лучшего прилегания материала к обрешетке добиваются за счет пропилов глубиной примерно в 0,75 толщины листа. Частота надрезов зависит от величины изгиба ската: они тем чаще, чем изгиб больше.

каркас беседки в японском стиле

Следующий этап – устройство кровли. Как правило, для покрытия кровли выбирают рулонные или гибкие материалы, к примеру, мягкую черепицу, стилизованную под обожженную керамику. Хотя ничего не мешает при необходимости обратиться к металлочерепице или листовым материалам.

Рекомендуем

Крыша японской беседки отличается характерными изогнутыми концами. Сегодня их можно приобрести готовыми, выполненными из дерева или металла.

© 2020 stylekrov.ru

Японская стропильная система китайской крыши. Японская крыша – эксклюзивный вариант кровли домов или беседок! Особенности, виды, технология монтажа своими руками

Несмотря на различие учений и верований, наличие необычных таинств и экзотических обрядов, европейские страны так или иначе тяготеют к восточным традициям, привлекающим внимание своей загадочностью и изысканностью, неповторимостью и яркостью. Описанная тенденция характерна практически для всех сфер жизни и, в первую очередь, для архитектуры. Строения, возведенные руками восточных архитекторов, отличаются своей самобытностью и привлекательностью, и первое, на что невольно обращаешь внимание при взгляде на них, это китайские крыши, которые могут быть одно- или многоярусными. Независимо от этого, крыша китайского дома представляет собой массивную конструкцию, характеризующуюся наличием загнутых краев и придающую китайской постройке величественность и, вместе с этим, изящность. Изогнутая форма китайской крыши — это не только дизайнерский изыск, но и способ уменьшить массу кровельной конструкции, дающий возможность обустраивать ее без стропил, на основе стоечно-балочной конструкции. Необычная геометрия — не единственное преимущество китайской кровли. Отдельные элементы этого архитектурного изыска отличаются вычурностью узоров и богатством мозаичной отделки и зачастую встречаются в составе традиционных европейских построек. Они необычайно гармонично сочетают в себе строгость деревянных орнаментов и практически невесомые, хрупкие декоративные элементы. Несмотря на кажущуюся сложность конструкции китайской крыши, даже неопытный мастер, следуя советам, представленным в статье, сможет возвести ее самостоятельно. При этом важно обращать внимание не только на основные детали строительства, но и на небольшие нюансы, облегчающие процесс монтажных мероприятий.

Китайские крыши: немного истории

Сложившиеся в течение нескольких тысячелетий традиции Востока обуславливают особенности архитектурных достопримечательностей и их элементов. Китайская крыша не стала исключением. Являясь завершающим элементом домов и религиозных сооружений Китая, она характеризуется наличием разнообразных украшений и загнутых углов. Существуют даже древние легенды, объясняющие конструктивные особенности данного архитектурного элемента. В соответствии с одной из них, в ночное время драконы спускаются с крыш с целью навредить людям. Благодаря загнутым углам крыши, им не удается это сделать, и они вынуждены улетать обратно в небо. Однако это далеко не единственная и не самая популярная причина, которая на сегодняшний день объясняет наличие у крыш в китайском стиле приподнятых углов. Современные архитекторы предлагают более прозаическую и объяснимую, с точки зрения практических особенностей, версию. В соответствии с ней, наличие приподнятых изогнутых углов у крыши в китайском стиле объясняется большим количеством осадков на территории, где наиболее часто строительство домов завершается обустройством подобных архитектурных элементов. Указанные конструктивные особенности китайской крыши способствуют более эффективному отведению осадков на отдаленном расстоянии от стен постройки. Кроме того, выступающие свесы китайской крыши защищают внутреннее пространство постройки от чрезмерного количества солнечного света.

Китайские крыши фото

Конструктивные особенности китайской архитектуры

Вследств

как сделать конструкцию и построить кровлю в восточном стиле

китайская крышаМода на восточные традиции время от времени прокатывается по всему миру. Однако есть и те, кто не подвержен ее влиянию, и является твердым приверженцем Востока во всем – от еды и философии до архитектуры. Как устроена китайская крыша, можно ли ее оборудовать в жилом или подсобном помещении своими силами – далее в этой статье.

Здание, возведенное в стиле дальневосточного зодчества, можно отличить издалека и с первого взгляда.

Главная причина – это характерные китайские крыши (со временем перекочевавшие и в Японию), с плавно загнутыми вверх углами. Для неспециалиста эта форма кровли – абсолютно самобытная и оригинальная.

Хотя при ближайшем рассмотрении можно найти аналоги и в европейской архитектурной традиции – это так называемые фахверковые, или «голландские», крыши. Отличает их излом под углом, и отсутствие обратного загиба ребер.

Так что по внешнему виду для западной классификации конструкция китайской крыши – это не откровение, а вальмовая с ломаным скатом (где разные части скатов имеют разный уклон), либо – полувальмовая, если на двух противоположных скатах установлены фронтоны или мансардные окна.

Однако это верно только для формы кровли, поскольку несущие конструкции в Европе и Азии отличаются кардинально. Соответственно, перед тем, как построить крышу в китайском стиле – необходимо определить, будет она абсолютно повторять оригинальную конструкцию – или только имитировать ее.

Первый вариант значительно сложнее, а фактически – требует строительства всего здания по китайскому канону. Тогда как имитацию сравнительно несложно осуществить с применением привычных конструктивных решений.

СОВЕТ! Для изогнутых кровель подойдет не всякий материал покрытия. Традиционная крыша в китайском стиле в бедных домах покрывалась корой кипариса, дранкой или бамбуком, в богатых – глиняной черепицей. Сейчас есть смысл использовать мягкие битумные материалы – еврорубероид, битумную черепицу, либо – различные виды листовых металлических покрытий.

Разница в подходах

крыши китайскиеКровля на висячих стропилах

Проще всего разницу объяснить на примере висячих стропил:

  1. подкос
  2. стропильная нога
  3. бабка
  4. затяжка
  5. опорный брус
  6. подбалка
  7. болт
  8. накладка

В этой конструкции затяжка работает на разрыв – она не позволяет стропилам разъехаться и распирать наружу опорные стены. Основную нагрузку от кровли принимают на себя подкосы.

В отличие от этого, крыши китайские подкосов не имеют в принципе, а нагрузка передается через горизонтальные затяжки В и С непосредственно на вертикальные опоры (столбы, поскольку в восточной традиции несущие стены, учитывая их материал – бамбук, бумагу, сырую глину, не устраивались).

И затяжки здесь работают на изгиб. Учитывая, что для этих целей чаще всего использовались стволы бамбука – немудрено, что углы кровли естественным образом загибались кверху, особенно – под весом черепицы.

Позже такая форма вошла в канон, и использовалась даже при применении более жестких материалов.

Как видно, европейская традиция опирается в распределении нагрузок на треугольную форму, тогда как Восток предпочитает прямоугольник.

Исходя из вышесказанного, можно вывести следующие характерные особенности, которые имеет «классическая» крыша в китайском стиле:

  • Каркасная конструкция, где все нагрузки распределяются только в горизонтальной и вертикальной плоскости
  • Загнутые кверху углы
  • Свесы крыши вынесены далеко за периметр внешних стен здания для защиты стен от дождя, а внутренних помещений – от избыточного потока солнечных лучей
  • Кровля имеет очень крутой уклон в верхней части, угол которого довольно резко уменьшается в нижней
  • Для сброса осадков с кровли используется часть свесов, расположенная между ее угловыми ребрами
  • Часто встречаются многоярусные решения

Японская специфика

китайские крышиПринципиальная схема китайской кровли

Хотя в Японии часто также можно обнаружить крышу «китайского типа» – однако исторически крыша в японском стиле все же не имела угловых загибов, и вообще отличалась простотой устройства.

Здесь практически не использовались архитектурные украшения, характерные для континентального зодчества, все подчинялось здравому смыслу.

Впрочем, схожие культурные традиции, климат и окружающая среда способствуют схожести архитектуры в прочих аспектах – каркасной системе, крыше с изменяющимся уклоном, склонности к многоярусным решениям.

Отдельный нюанс, который имеют исторически японские крыши – их особая легкость, что объясняется постоянной угрозой землетрясений.

Многоэтажная крыша

как сделать китайскую крышуПагода ХI века

Культовые строения и в Японии, и в Китае, и во всем прилегающем регионе, традиционно выполнялись высокими, и имели несколько этажей.

При этом конструкция крыши пагоды сильно зависит от региона, вероисповедания населения, и эпохи. Вначале она была максимально простой, ярусы разделялись лишь нешироким карнизом.

Возводились эти сооружения из камня, имели монументальную прочность. Позже китайцы стали возводить их из дерева, ввиду легкости его добычи и обработки.

Благодаря этому крыша пагоды приобрела характерные загнутые углы, а также стала обильно украшаться разными декоративными элементами.

Особенности строительства восточной крыши

СОВЕТ! Поскольку для северной климатической зоны необходимы достаточно толстые стены, и делают их, как правило, несущими, нет смысла копировать китайскую конструкцию на опорах, гораздо проще и экономичнее использовать обычные стропила. Исключение составляют каркасные строения, где вес любой кровли ложится на вертикальные опоры. Стоит обратить внимание на фахверковые проекты – они наиболее близки к нужным формам кровли.

Возможные варианты того, как построить китайскую крышу:

  1. Строительство по всем историческим канонам и стропиловка крыши– решение не очень практичное, и имеет смысл для тех, кому точное соответствие оригиналу важнее возможных затрат и неудобств. Такой дом будет менее прочен, чем построенный по современным технологиям, потребует утепления и усиления стен.
  2. Сложная стропильная система крыши дома, которая не несет функциональной нагрузки – это дополнительное усложнение работ по устройству крыши и их удорожание. Зато кровля получится практически идентичная натуральной китайской
  3. Использование декоративных элементов – коньков, прокладок и т.п. – очень экономный способ, который позволит создать достаточно близкий к требуемому внешний вид. При этом остальные конструкции владелец здания может устраивать без всяких ограничений. Единственное неудобство – методом использования декора возможно достичь не всякой формы.
  4. Металлическая опорная конструкция стоит достаточно дорого, и ее сложнее обшивать кровельными материалами. Но при использовании легких сплавов и форма крыши может быть любой, и прочность при этом будет очень высокая.

СОВЕТ! Если здание однозначно запланировано в восточном стиле — японская крыша обойдется дешевле китайской, поскольку основную сложность в конструкции представляют именно загнутые края ребер кровли, а в этом варианте без них можно обойтись. К тому же расширяется выбор материалов для покрытия.

Крыши на Востоке устраивались в соответствии с тамошними природными и культурными особенностями, и хорошо справлялись и продолжают справляться с этой задачей.

Однако перед тем как сделать китайскую крышу в своем российском доме – стоит взвесить все «за» и «против»: насколько она подойдет к местному климату, будет практичной (например, в плане снегоочистки), в какую сумму обойдется, и что даст взамен.

Если же аргументы «за»  перевесили – можно браться за архитектурные каталоги и приступать к проектированию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
