Устройство кровельного пирога: полезные советы
Содержание статьи:
Современный кровельный пирог должен сохранять тепло в зимний период, а также способствовать его поступлению летом. Внутрь кровельной конструкции не должны проникать водяные пары из помещения. Немаловажная функция пирога – вывод водяных паров из помещения, которые иногда просачиваются в кровельный утеплитель.Состав кровельного пирога должен включать в себя несколько слоев. При этом последовательность элементов выглядит следующим образом:
- внутренняя отделка;
- слой пароизоляции;
- теплоизоляционный материал;
- влагоизоляция;
- зазоры для вентиляции;
- система против обледенения поверхности;
- кровельный материал.
Устройство кровельного пирога: паробарьерная изоляция
Пароизоляционный слой предотвращает попадание водяных паров в слои теплоизоляции из помещения. При устройстве кровельного пирога, первым делом обустраивается именно этот слой. Обычно отсчет слоев ведется изнутри помещения. Пароизоляционную пленку укладывают методом нахлеста. Затем, она скрепляется с помощью специальной соединительной ленты. Эта лента обеспечивает герметичность пароизоляционного слоя.
Модифицированные материалы включат в свой состав слой алюминиевой фольги. С ее помощью повышается огнестойкость и теплоизоляционные характеристики кровельного пирога. Но не стоит забывать, что между пленкой и утеплительным слоем обязательно должен присутствовать воздушный зазор. Отметим, что из-за его толщины в 2 см, монтажные работы приобретут дополнительную сложность, а конструкция потребует существенных финансовых затрат.
Устройство кровельного пирога : слой теплоизоляции
Важное качество утеплителя для крыши – паропроницаемость. Другими словами, материал должен свободно пропускать водяные пары. Те, в свою очередь, проникают через пароизоляцию. Как правило, такие характеристики присущи материалам из минеральной ваты. Очень важно, чтобы минераловатные плиты не деформировались с течением времени. Тип конструкции влияет на утепление. Так, можно утеплять перекрытие верхнего этажа или ограждение конструкции (кровлю).
Отметим, что утеплитель не обладает греющими свойствами. Он просто способствует задержанию воздуха в своих волокнах. Этот слой и выступает в качестве теплоизоляции.
При попадании влаги на слой теплоизоляции, материал сразу же теряет свои свойства. Это связано с тем, что он вынужден удерживать в себе воду. А если учесть, что коэффициент теплопроводности воды в 20 раз выше теплопроводности воздуха – то теплоизоляция приходит в негодность.
Совет: Пирог крыши всегда должен иметь сухой утеплитель.
Благодаря пропиткам от попадания влаги для минеральных и стекловолоконных плит, паро- и гидроизоляция находятся под защитой. Но не стоит забывать, что любая теплоизоляция способна, так или иначе, поглощать воду. Экструдированный пенополистирол – противостоит диффузии и капиллярному водопоглощению. Однако его стоимость может отпугнуть экономных покупателей. Материал дороже, чем минераловатный и стекловолоконный.
Технология укладки кровельного утеплителя подразумевает проведение монтажных работ. При этом они должны проводиться после снижения влажности древесины как минимум до 18%. Если этого не учесть, то влага из дерева будет проникать в утеплитель. Это чревато большими неприятностями, ведь слой гидроизоляции не дает влаге покинуть кровельный пирог.
Устройство вентиляции и систем против обледенения
Преимущество вентилируемой кровли – разделение утеплителя и кровельного материала.
В устройстве вентиляции кровельного пирога нужно следовать определенным этапам:
- При использовании волнистого листа, очень удобно обустраивать вентиляционные отверстия и коньковый вентилятор. Вы можете даже накрыть волнистый лист плоским коньком.
- Пассивная вентиляция – не самый последний элемент. Сегодня можно встретить оборудование, которое обеспечивает принудительную циркуляцию потоков воздуха в подкровельном пространстве.
- Рядом с коньком устраиваются карнизные короба и выходы вентиляции. Отметим, что любой комплект материалов для мягкой кровли имеет вентилируемый конек.
- Нижняя карнизная часть должна иметь специальные отверстия. Эти элементы кровли имеют защиту от проникновения мелких птиц или насекомых. Далее, происходит монтаж вентилируемых коньков.
- При отсутствии вышеупомянутой возможности, вентилируемые зазоры сверху и снизу связывают с атмосферой. Для этого используются специальные кровельные вентиляторы.
Обледенение крыши – серьезная проблема для любого владельца загородного дома. Поэтому очень часто монтаж кровельного пирога включает в себя системы от обледенения. Это своего рода нагревательные кабели, датчики температуры и другое оборудование.
Этапы монтажных работ системы:
- Укладка нагревательных кабелей в местах большого скопления снега и наледи. Площадь рядом с водостоками и мансардными окнами также должна быть защищена.
- Подача питания нагревательных элементов, а также передача сигнала от термодатчиков к блоку управления. Последний представляет собой метеостанцию, которая в автоматическом режиме выключает и включает систему.
- Закладка системы от обледенения при проектировании. Установка происходит во время кровельных работ (прочитайте: «Все виды кровельных работ: контроль и нормы»).
Устройство гидроизоляции кровельного пирога
Гидроизоляционный материал полностью зависит от типа кровельного материала загородного дома. Во время атмосферных осадков в помещение чердака часто проникает влага. При использовании чердака как нежилого помещения с вентиляцией пространства под кровлей – влага очень быстро испарится.
Но всегда имеется риск порчи деревянных элементов кровельной конструкции. Стоит заметить, что даже если вы тщательным образом обустроите пароизоляцию, элементы водяного пара все равно проникнут в утеплитель. В этих условиях, целесообразно применять гидроизоляционный слой, поглощающий или пропускающий водяные пары. При устройстве гидроизоляционной пленки, нужно точно знать стороны материала. Одна из ее сторон должна быть направлена на утеплитель, другая – к кровельному материалу. В противном случае, кровельный пирог будет выполнен с ошибками.
Кровельная гидроизоляция и ее виды
- Супердиффузионные мембраны – свободно пропускают водяные пары, но задерживают влагу. Элемент обладает высокой паропроницаемостью, поэтому кровельные мембраны устанавливают без нижнего зазора вентиляции. Паропроницаемая мембрана плотно прилегает к утеплителю. Подобный материал не рекомендуется использовать с еврошифером и металлочерепицей. Это связано с тем, что обратная сторона этих покрытий не рассчитана на контакт с влагой. Для крепления мембран к стропилам, используется контрбрус. На него впоследствии обустраивается обрешетка.
- Гидроизолирующие диффузионные мембраны – это пленки, имеющие микроотверстия в виде воронок. Эти отверстия направляются внутрь помещения своими широкими поверхностями. Для эффективности, материал должен иметь два вентиляционных зазора сверху и снизу. Такие элементы используются на крышах с кровельным покрытием из битума или черепицы. Мембраны пропускают пары и задерживают влагу, поступающую снаружи. Важно следить, чтобы материал не соприкасался с утеплителем. В противном случае микроотверстия будут закупорены и перестанут проводить пар. В удалении конденсата участвует вентиляционный зазор между слоем гидроизоляции и кровельным материалом. Такие мембраны можно использовать с кровельными материалами, которые не портятся от соприкосновения с влагой.
- Гидроизоляционные конденсатные пленки – паронепроницаемый элемент, предназначенный для работы с еврошифером и черепицей. Важно обустроить два зазора для вентиляции. Одна сторона пленки имеет ворсистую поверхность, благодаря чему способа удерживать большие налеты конденсат. После этого, влага перемещается по воздушному зазору вентиляции, который расположен снизу. Другая сторона кровельного покрытия вентилируется верхним воздушным каналом. Она полностью защищена от воды. Читайте также: «Кровельный пирог для металлочерепицы».
Устройство кровельного пирога, детальное видео:
Конструкция кровельного пирога и ее устройство
Стропильная система должна учитывать и толщину кровельного пирога. Как правило, этот показатель составляет от 30 до 35 см. Стропила и другие несущие элементы изготавливают из древесины хвойных пород. Влажность не должна превышать 22%. Все деревянные элементы обрабатываются специальными растворами – антисептиками и антипиренами. На стропильную систему обустраивается контробрешетка. Поверх нее крепится подкровельный гидроизоляционный слой. Зазор входит в систему кровельной вентиляции (прочтите также: «Состав кровли — элементы крыши»).
На контробрешетку крепится обрешетка. Она зависит от вида кровельного покрытия. Монтаж обрешетки выполняют из бруса. Его укладывают на расстоянии (шаге) или в виде сплошного настила. В качестве материалов используются ОСБ, ЦСП и т.д. Завершающий этап – настил кровельного покрытия. Все твердые материалы обычно укладываются на обрешетку, а мягкие – на сплошной настил.
Кровельный пирог крыши частного дома
Вступление
Конструктивно частный дом состоит из трех основных частей: фундамента, остова и крыши. В свою очередь крыша дома состоит из стропильной системы и кровли. Последняя, представляет собой многослойный пирог, каждый слой которого имеет важное значение для эксплуатации и надежности всей конструкции крыши.
Конструкция кровли

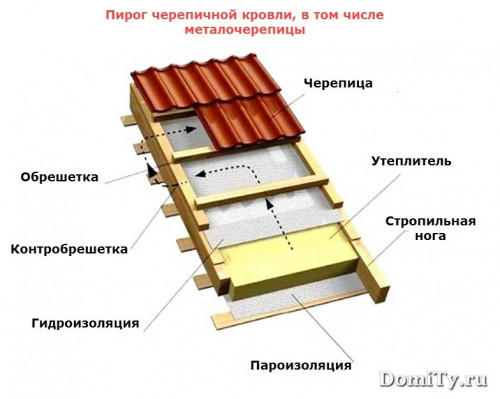

Кровельный пирог стропильной крыши, а иначе слои конструкции кровли, должны защищать чердак дома от осадков и неблагоприятных погодных условий. Правильный кровельный пирог крыши включает следующие слои:
- Кровельный материал;
- Полости вентиляции;
- Слой гидроизоляции;
- Слой утеплителя;
- Контр обрешетка;
- Слой пароизолятора;
- Обрешетка;
- Отделка внутри дома под крышей.
Каждый слой кровельного пирога имеет своё вполне определенное назначение и выполняется вполне конкретными материалами. Нарушение технологий приводит к быстрому износу и повреждению крыша и как следствие частому ремонту или необходимости полной переделки.
Кровельный пирог слой за слоем
Посмотрим на каждый слой кровельного пирога, от внутренней отделки до кровельного материала. Для удобства, условно разделим кровельный пирог на две части: внутреннюю и внешнюю. Границей этих двух частей будем считать стропильную систему. Именно она делается в первую очередь и является остовом крыши, принимающим всю нагрузку.
Внутренняя часть кровельного пирога
От стропильной системы внутрь дома, кровельный пирог состоит из следующих слоёв:
- На стропила крепиться слой пароизоляции;
- По ней перпендикулярно стропилам крепятся доски обрешетки для удержания утеплителя;
- К ним паралельно стропилам прибиваются вентрейки;
- Завершает конструкцию слой отделочного материала.
Отделка помещения под крышей
Качественная отделка помещения под крышей, чаще всего касается мансардного помещения пригодного для жилья. Для чердаков внутренняя отделка носит, скорее, технологический, чем декоративный характер.
Проводятся внутренняя отделка крыши после её полного устройства и завершений кровельных работ. Для отделки мансарды используют деревянную вагонку или гипсокартон с последующей покраской или оклейкой обоями.
Вентрейки
В качестве вентреек или реек для вентиляции, используют штакетник 20 мм с шириной 45±5 мм. Вентрейки набиваются после закрепления слоя пароизолятора по поверхности стропильных ног.
Вентрейки набивается поверх гидроизоляции вдоль стропильных ног. Она необходима для получения зазора между стропильной системой и отделочным материалом.
Слой пароизоляции
Слой пароизоляции защищает утеплитель крыши от проникновения водяных паров из внутреннего помещения под крышей.
class=»eliadunit»>В качестве пароизоляции используют:
- Полиэтиленовую плёнку;
- Армированную и не армированную пароизоляционную мембрану;
- Универсальную пароизоляционную плёнку;
- Фольгированную пароизоляцию.
Отсутствие пароизоляции приводит к гниению стропильной системы и значительному снижению эффективности утеплителя.
Внешняя часть кровельного пирога
От стропильных ног к улице пирог кровли включает следующие слои:
- Утеплитель;
- Слой ветро- и гидро-защиты;
- Контробрешетка или внешняя вентрейка:
- Обрешетка;
- Слои кровли.
Утеплитель
Утеплитель крыши укладывается между стропильных ног, обычно, с внутренней стороны дома.
Слой ветро- и гидро-защиты
Слой гидроизоляции укладывается поперёк стропильных ног, закрепляясь к ним степлером или досками контробрешетки. Защищает утеплитель и стропильную систему от влажности с внешней стороны. используются диффузионные мембраны.
Контробрешетка
Контробрешетка создает вентиляционный зазор между слоями кровельного материала и утеплителем. Используют штакетник 20 мм с шириной 45±5 мм.
Обрешетка
Вид обрешётки зависит от используемого вида кровельного материала. Разделяют сплошную обрешетку, для мягкой кровли и обрешетку пошаговую, для металлической и керамической кровли. Шаг обрешетки зависит от угла наклона и веса кровельного материала.
Слои кровельного материала
Слои кровельного материала зависят от выбранного материала кровли.
- Для керамической и металлической кровли выполняется обрешетка на контробрешетке, с шагом от 30 см, зависящим от тяжести материала и угла наклона крыши.
- Для мягкой кровли на контробрешетку и пошаговую обрешетку укладывается сплошной слой плит OSB, на них стелется слой подкладочного ковра, а только потом укладывается мягкая черепица или другой вид мягкой кровли.
©Domity.ru
Связанные статьи
class=»eliadunit»>
Кровельный пирог под мягкую кровлю — устройство и монтаж (видео, фото)
Мягкой кровлей называют обширную группу рулонных и плиточных кровельных материалов, которые используются в частном и производственном домостроении. Они обладают высокой устойчивостью к влаге, гибкой, эластичной структурой, которая значительно упрощает монтаж покрытия. Однако, чтобы кровельный материал «заработал», необходимо позаботиться о качественном кровельном пироге, строение которого усилит положительный качества битумной черепицы и минимизирует отрицательные. Устройство крыши из мягких материалов представляет собой многослойную конструкцию, от правильности расположения слоев в которой зависит эффективность и долговечность покрытия. В этой статье мы расскажем, как сделать кровельный пирог под мягкую кровлю, чтобы она прослужила дольше.
Содержание статьи
Характеристики мягкой кровли
Мягкой кровлей чаще всего называют битумную черепицу или гонт, современный кровельный материал. Она изготавливается из стеклоткани, пропитанной тугоплавким битумом или синтетическим каучуком и обсыпанной минеральной крошкой. Гонт обладает высоким декоративным потенциалом, благодаря разнообразию расцветок и текстур. Достоинствами этого материала считают:
- Устойчивость к погодным и атмосферным явлениям. Гибкая черепица обладает высокой устойчивостью к влаге, она выдерживает температурные воздействия в диапазоне -50/+110 градусов. Она не подвергается гниению, не покрывается мхом.
- Долговечность. Срок службы мягкой кровли составляет 25-30 лет при условии грамотно организованного кровельного пирога, что превосходит показатели даже более дорогих материалов.
- Бесшумность. Материал обладает высокой шумопоглащающей способностью, поэтому битумную черепицу используют без дополнительной шумоизоляции.
- Удобство монтажа. Форма выпуска и способ крепления мягких кровельных покрытий позволяет выполнять монтаж даже в одиночку. Кроме того, они оптимально подходят для крыш сложной формы.
Обратите внимание! Мягкую кровлю рекомендуется применять, если крыша имеет уклон в диапазоне от 15 до 45 градусов. Если уложить битумную черепицу на более пологие конструкции, не избежать протечек и застаивания воды. А с крутых крыш в жаркую погоду битум может просто стечь.
Характеристики мягкой черепицы
Состав мягкой кровли
Состав кровельного пирога
Кровельный пирог под мягкую черепицу имеет сложное устройство, так как эти покрытия для крыши обладают жесткими требованиями к подготовке основания, которое должно обеспечивать механическую прочностью, но не затруднять циркуляцию воздуха. Для этого используются специальные материалы, которые подбираются под конкретное кровельное покрытие. В состав мягкой кровли входят следующие элементы:
- Пароизоляция, обеспечивающая защиту утеплителю и стропильному каркасу крыши от влажного воздуха и конденсата.
- Термоизоляционный материал, сохраняющий температуры внутри помещения.
- Гидроизоляция, защищающая стропильный каркас и утеплитель от проникновения атмосферной влаги из вне и конденсата.
- Обрешетка, обеспечивающая ровное, прочное основание, распределяющее вес кровельного материала между стропилами, на которое настилают гибкую черепицу.
- Подкладочный ковер, который предотвращает механическое повреждение мягкой кровли, обеспечивает дополнительную гидроизоляцию, ветрозащиту.
- Кровельное покрытие, которое является финишным слоем пирога кровли, придающим законченный внешний вид, а также защиту от атмосферных явлений.
Состав кровельного пирога
Учтите, что от соблюдения рекомендаций производителя при сооружении кровельного пирога зависит срок службы, надежность и эффективность мягкой черепицы. Использование неподходящий материалов или отсутствие одного из слоев приводит к протечкам, отсыреванию утеплителя и загниванию деревянных элементов стропильного каркаса.
Требования к обрешетке
По сравнению с металлочерепицей или другими покрытиями на основе металла, мягкая кровля обладает более низкой механической прочностью. Несмотря на легкий вес материала, битумную черепицу укладывают на сплошную обрешетку, которую изготавливают из обрезной доски и ДСП, пропитанных антисептическим препаратом. Основание готовят в 3 этапа:
- Сначала параллельно стропилам, на которые уложена гидроизоляционная пленка, прикрепляют контробрешетку. Она изготавливается из брусков хвойных пород толщиной 3-4 см для организации между слоями кровельного пирога вентиляционного зазора.
- Затем на контробрешетку приколачивают дополнительную обрешетку из обрезных досок хвойных пород размером 150х20 мм. Дополнительная обрешетка крепится перпендикулярно стропильным ногам с шагом 30-50 см.
- На дополнительную обрешетку настилают сплошное основание, на которое укладывают подкладочный пирог, а затем битумную черепицу. Оно изготавливается из влагостойкой фанеры.
Важно! Сучки, зазубрины и сколы на древесине повреждают нижнюю поверхность мягкой кровли, поэтому основание под нее должно быть идеально гладким и ровным. Если сплошная обрешетка изготавливается не из фанеры, а из обрезной доски, то ее необходимо обстрогать и ошкурить.
Требования к обрешетке
Требования к гидроизоляции
В устройство кровельного пирога под гибкую черепицу обязательно включают гидроизоляцию. Она крепится на стропильные ноги с помощью строительного степлера. Гидроизоляционный материал укладывают полосами с небольшим провисанием перпендикулярно стропилам с нахлестом 10-15 см. Для этого используют:
- Гидроизоляционную пленку. Гидроизоляционные пленки производятся из полиэтилена, они обладают низкой прочностью, а также становятся хрупкими под воздействием ультрафиолета.
- Гидроизоляционную мембрану. Мембрана – особый вид гидроизоляционной пленки, изготавливаемой из более совершенных полимеров. Структура этого материала обладает одной особенностью – воронковидными порами, которые могут пропускать пар только в одну сторону, но вода через них проникнуть не может. Существуют мембраны с антиконденсатным эффектом, на которых, благодаря адсорбирующему слою, не оседает конденсат.
Опытные кровельные мастера рекомендуют для настила мягкой кровли использовать паропроницаемые гидроизоляционные материалы. В противном случае конденсат, образующийся из-за нагревания поверхности крыши, оседает на стропильном каркасе. Непапопроницаемая гидроизоляция не помогает, а создает парниковый эффект.
Требования к гидроизоляции
Требования к кровельному пирогу
Не всегда кровельный пирог для битумной черепицы состоит из всех вышеописанных слоев. Он может сокращаться за счет элементов, которые не нужны в данной конструкции. Устройство мягкой кровли зависит от следующий факторов:
- Тип сооружения. Для определения состава кровельного пирога следует выяснить к какому типу относится здание: производственному, жилому или хозяйственному.
- Характер использования. В домах, используемых только в теплое время года, не предусматривается отопление, поэтому из состава пирога исключается утеплитель.
- Наличие отапливаемой мансарды. Если дом оснащается жилой мансардой, то в состав мягкой кровли обязательно включают термоизоляцию.
- Климатические условия в зоне строительства.
Важно! Укладывая битумную черепицу, нужно учитывать совместимость материалов, входящих в состав кровельного пирога. Нужно следовать рекомендациям производителей в вопросе выбора термоизоляции, гидроизоляции и обрешетки, принимая все данные о конструкции дома, чтобы крыша служила долго и надежно.
Конструкция мягкой кровли
Видео-инструкция
Каким должен быть правильный кровельный пирог
Содержание:
1. Типичное устройство кровельного пирога
2. Принцип обустройства кровельного пирога под мягкую кровлю
3. Особенности обустройства кровельного пирога под металлочерепицу или профнастил
Материал этой статьи пригодится только владельцам особняков, которые планируют использовать с пользой чердачное пространство, обустроив, например, в нем мансарду. Не беда, если ваш дом был построен уже давно, а чердак использовался лишь для складирования в нем ненужных вещей. Всегда можно снять старую кровлю, обустроить необходимый кровельный пирог (он будет отличаться конструктивно в зависимости от того, какой тип кровли будет использоваться), а затем накрыть крышу современным кровельным материалом. Создав «правильный» кровельный пирог вы не только обеспечите прохладу летом в помещении, обустроенном под крышей, но и сохраните в нем тепло зимой.
Если вы самостоятельно умеете работать с инструментами, то без труда сможете (при наличии необходимых материалов, времени и сухой теплой погоды) выполнить обустройство кровельного пирога своими руками. Давайте же рассмотрим, как должен быть устроен кровельный пирог для различных типов кровли.
Типичное устройство кровельного пирога
Кровельный пирог получил свое название от схожести со слоеным пирогом, поскольку данный элемент конструкции крыши также состоит из различных слоев, исполняющих роль тепло-, паро- и гидроизоляции кровли. Если исключить хотя бы один из этих слоев, то монтаж кровельного пирога будет выполнять бессмысленно. Судите сами, убрав слой пароизоляции, укладываемый с той стороны утеплителя, которая обращена внутрь чердачного пространства, вы открываете свободный доступ влаге, находящейся в воздухе внутри помещения, к теплоизоляционному слою, которая из-за намокания утеплителя потеряет свои теплоизоляционные свойства, а в зимнее время вообще будет промерзать. Таким образом, зимой в таком помещении будет очень холодно и сыро. Аналогичный результат вы получите, если не сделаете гидроизоляционный слой, укладываемый с той стороны утеплителя, который обращен на улицу. Ведь в этом случае вся влага, находящаяся в уличном воздухе и конденсирующаяся на кровле, получит свободный доступ к утеплителю, который намокнет и перестанет исполнять свою функцию. Хотя, если вы обеспечите хорошую вентиляцию подкровельного пространства, то без этого слоя можно и обойтись (об этом будет рассказано немного позже). Я уже не говорю о том, чтобы исключить из кровельного пирога теплоизоляционный слой. При этом чтобы надежно защитить чердачное пространство от сурового мороза, характерного для нашей зимы, необходимо теплоизоляционный слой (лучше всего базальтовая минеральная вата) кровельного пирога укладывать толщиной от 150 мм до 200 мм!
Таким образом, исключив любой из обязательных слоев, вы получите точно такие же условия под кровлей, какие у вас были и без устройства кровельного пирога, то есть, все ваши труды и затраты окажутся напрасными! То есть, устройство кровельного пирога предусматривает обязательную укладку всех вышеперечисленных слоев!
Кроме того, процесс укладки паро- и гидроизоляции предусматривает тщательную спайку (проклеивание фольгированным скотчем) всех стыков между отдельными элементами этих слоев. Ведь если вы оставите даже незначительную щель в слое паро- или гидроизоляции кровли, то через нее в утеплитель будет проникать влага. Это приведет к созданию мостика холода в кровельном пироге, а, значит, и к утечке тепла из-под кровли на улицу, что особенно будет ощутимо зимой.
Чтобы уменьшить объем конденсата, оседающего на кровле, между пирогом и кровлей необходимо оставить свободное пространство, в котором будет циркулировать воздух, способствующий осушению кровли. Таким образом, вы обустроите естественную вентиляцию кровельного пирога и самой кровли. Однако, выполняя обустройство крыши самостоятельно, не стремитесь сделать это пространство слишком большим, поскольку в этом случае в нем могут возникать турбулентные завихрения, существенно снижающие эффективность естественной вентиляции. Но и слишком маленьким это пространство тоже быть не должно, поскольку это так же приведет к неэффективности вентилирования, ведь потоки воздуха, проходящие между пирогом и кровлей, будут слишком слабые. Специалисты-кровельщики рекомендуют оставлять промежуток между кровлей и гидроизоляционным слоем, равный 40 мм – 50 мм.
Пирог кровли крепится к стропилам крыши. Поэтому они должны быть достаточно надежными, чтобы выдержать дополнительную нагрузку, образуемую слоями пирога (крепкими и без признаков гнили). Если необходимо, то обязательно замените прогнившие стропила новыми, чтобы быть уверенным в надежности всей конструкции крыши вашего дома.
Немаловажную роль в обустройстве правильного кровельного пирога также играют
• обрешетка (на нее выполняется монтаж кровли);
• контробрешетка (с ее помощью пароизоляционный слой закрепляется на стропилах);
• правильно обустроенная система отвода воды, стекающей с кровли.
В настоящее время для выполнения паро- и гидроизоляции в кровельном пироге применяют три различных типа специальных пленок:
1. Супердиффузионные мембраны
Такой материал свободно пропускает чрез себя воду в виде пара, но абсолютно непрозрачен для воды в жидком виде. Из-за высокой паропроницаемости супердиффузионная мембрана может плотно прилегать к слою утеплителя без устройства вентиляционного зазора. Это очень удобно, если кровельный пирог изготавливается в доме, который уже эксплуатируется, а не строится. Однако супердиффузионные мембраны не рекомендуется использовать в крышах, накрытых еврошифером или металлочерепицей, поскольку внутренняя поверхность данных кровельных материалов не достаточно хорошо защищена от воздействия на нее влаги.
Такие пленки применяются, когда выполняется кровельный пирог под мягкую кровлю или под кровлю из керамической черепицы.
2. Гидроизолирующие диффузионные мембраны
Структура таких пленок имеет в своем составе микроскопические отверстия воронкообразной формы. При использовании таких пленок для создания гидроизоляционного слоя необходимо выполнять, как верхний, так и нижний вентиляционные зазоры, поскольку иначе не будет обеспечена нормальная работа мембраны, ведь при соприкосновении с утеплителем рабочие отверстия воронок будут закупорены и не пропустят через себя водяные пары!
Таким образом, водяной пар будет удаляться из-под крыши, а водяной конденсат не будет проходить внутрь. При этом, как пар, так и конденсат удаляются из-под кровли посредством вентиляции.
Применение таких пленок допускается для кровельных материалов, внутренняя сторона которых не боится соприкосновения с влагой, например, для битумной или керамической черепицы.
3. Гидроизоляционные конденсатные пленки
Такие пленки не проницаемы не только для воды, но и для пара. Именно поэтому они применяются, когда необходимо изготовить кровельный пирог под профнастил или под металлочерепицу. При этом в обязательном порядке должны быть обустроены, как нижний, так и верхний вентиляционный зазор. Работает такая гидроизоляция следующим образом: внутренняя сторона пленки, обращенная к утеплителю, имеет ворсистую поверхность, в которой и задерживаются водяные пары, удаляемые в дальнейшем при помощи вентиляции через нижний зазор. Водяной конденсат, оседающий на наружной стороне пленки, удаляется путем вентиляции через верхний зазор.
Обязательно перед началом работ по изготовлению кровельного пирога все деревянные элементы крыши необходимо обработать специальными антисептиками, которые защитят древесину от поражения вредителями и грибками.
Вот таково общее устройство кровельного пирога. Давайте же теперь рассмотрим, какие существуют варианты изготовления кровельного пирога и особенности обустройства этого элемента крыши для различных (наиболее распространенных на нашей территории) типов кровли.
Истины ради следует отметить, что устройство кровельного пирога не слишком отличается друг от друга при использовании различных типов кровли. Главным отличием в каждом случае является лишь устройство основания, на котором непосредственно будет монтироваться кровля, и обустройство гидроизоляции с использованием различных пленок, описанных выше. Например, если крыша будет укрыта мягкой кровлей, то основанием под нее должна стать сплошная обрешетка, если металлочерепицей – обрешетка, изготовленная с учетом хода волны листа, а при использовании композитной черепицы главное – не ошибиться в расчетах, какой должен быть шаг обрешетки.
Принцип обустройства кровельного пирога под мягкую кровлю
К мягким кровельным материалам, популярным среди отечественных домовладельцев, принадлежит битумная черепица. Ее популярность объясняется тем, что данный кровельный материал:
• имеет относительно невысокую стоимость;
• может использоваться для монтажа, как на простых, так и на сложных крышах;
• обладает высокой устойчивостью к поражению грибками и мхами, а также не подвержен гниению, поскольку в своем основании имеет стекловолокно, пропитанное битумной смолой;
• невосприимчив к перепадам температуры и может сохранять свои эксплуатационные характеристики даже при температурах, лежащих в диапазоне от -55°С до +110°С;
• при монтаже укладывается, практически, без отходов ;
• настолько легок, что его монтаж может осуществляться всего одним человеком;
• выпускается в различных цветах;
• обладает повышенными звукоизоляционными характеристиками;
• имеет срок эксплуатации 25-30 лет.
Кровельный пирог под мягкую кровлю изготавливается следующим образом:
1. Плотно уложите маты базальтовой минеральной ваты между стропилами (ширина мата должна превышать ширину между стропилами, тогда мат будет прочно лежать в проеме) так, чтобы нигде не осталось даже самой маленькой щели. При этом от поверхности слоя утеплителя, обращенной наружу, до края стропил должно оставаться 50 мм-70 мм свободного пространства, которое будет исполнять роль нижнего вентиляционного зазора.
2. После заполнения всего пространства между стропилами приступайте к созданию пароизоляционного слоя с использованием супердиффузионной мембраны. Пленка укладывается не в натянутом состоянии, а с провисанием между стропилами на 10 мм. Каждая последующая полоса пленки укладывается на предыдущую полосу с небольшим нахлестом, а затем стык проклеивается фольгированным скотчем. Таким образом, будет создан сплошной слой гидроизоляционного слоя, полностью перекрывающий, в том числе, и конек крыши.
3. Зафиксируйте пароизоляционную пленку на стропилах с помощью контробрешетки, рейки которой прибиваются вдоль стропил. При этом они не должны доходить до коньковых элементов крыши на 10 см. Все рейки контробрешетки предварительно необходимо пропитать антисептиком!
4. Поверх контробрешетки (перпендикулярно рейкам контробрешетки) из деревянных досок изготавливается практически сплошная обрешетка. Однако учтите, что между соседними рядами досок должен оставаться компенсационный зазор, шириной не менее 5 мм и не более 10 мм.
Стыковаться соседние доски должны на рейках контробрешетки. В результате обрешетка должна быть выполнена так, чтобы между нею и пароизоляционным слоем образовалось свободное пространство шириной 50 мм. Через него будет проходить поток воздуха, уносящий водяные пары на улицу.
Все доски обрешетки необходимо предварительно пропитать антисептическими составами!
5. Обрешетку полностью укрывают ориентировано-стружечными плитами (ОСП), которые, хотя и напоминают собой обычные плиты ДСП, обладают более высокими эксплуатационными характеристиками. Еще лучше, если вместо плит ОСП будут использованы листы водостойкой фанеры толщиной от 8 мм до 16 мм. Однако стоимость фанеры в несколько раз превышает стоимость листов ОСП. Чтобы компенсировать изменение линейных размеров ОСП при изменении температуры, в процессе монтажа необходимо между ними оставлять щели шириной 2 мм. Если этого не сделать, то при повышении температуры листы ОСП будут расширяться, что закончится полным разрушением плит. При этом стыковка соседних листов ОСП, как и соседних досок обрешетки, должна происходить строго не рейках контробрешетки! Закрывая обрешетку листами ОСП, оставьте между коньком крыши и ближайшей к нему плитой расстояние в 80 мм для образования вентиляционного канала, по которому воздух, проходящий по нему, будет направляться к торцам крыши.
6. Завершающим этапом создания кровельного пирога под мягкую кровлю является укладка на слой из листов ОСП гидроизоляции, имеющей стекловолоконную основу, которая, в отличие от обычного и более дешевого рубероида, имеет более длительный срок эксплуатации (в 2 раза). Полосы гидроизоляции укладываются параллельно направлению стропил крыши. При этом соседние полосы должны немного перекрывать друг друга, чтобы образовалась сплошная поверхность гидроизоляционного слоя, препятствующего проникновению влаги извне в кровельный пирог, а также, защищающий листы ОСП от поражения гнилостными грибками. Перед началом внутренних работ (например, перед обшивкой стропил гипсокартоном) необходимо утеплитель защитить пароизоляционной пленкой, которая закрепляется на стропилах с помощью мебельного степлера или обычными гвоздиками.
Вот и все, кровельный пирог под мягкую кровлю готов! Остается лишь уложить на него битумную черепицу и завершить создание кровли.
Особенности обустройства кровельного пирога под металлочерепицу или профнастил
На начальном этапе создание кровельного пирога под данный тип кровли ничем не отличается от работ по созданию пирога под мягкую кровлю (см. предыдущий раздел статьи), то есть:
• между стропилами крыши укладывается утеплитель (например, базальтовая минеральная вата);
• изготавливается верхний пароизоляционный слой;
• пароизоляционная пленка фиксируется рейками контробрешетки, закрепляемыми вдоль стропил крыши. В качестве слоя гидроизоляции в данном случае используются мембраны для скатных крыш, которые имеют высокие антиконденсатные характеристики.
А вот изготовление обрешетки, когда вы обустраиваете кровельный пирог под металлочерепицу (профнастил), отличается от того процесса, который был описан в предыдущем разделе статьи. В данном случае ряды досок, образующие обрешетку, укладываются на расстоянии от 300 мм до 400 мм, что в десятки раз превышает ширину компенсационного зазора между досками обрешетки под мягкую кровлю! Изготовление разреженной обрешетки возможно потому, что листы металла, из которого изготовлен профнастил (металлочерепица), обладают хорошей жесткостью.
Учтите, что на плоских крышах (с углом уклона не более 20°) шаг между рядами досок в обрешетке должен быть минимальным! Кроме того, если вы используете в качестве кровли листы профнастила с толщиной не более 0,5 мм, то обрешетку нужно выполнить точно так же, как и под мягкую кровлю, то есть, практически сплошной! Толщина же досок должна быть не менее 32 мм.
Все деревянные элементы кровельного пирога в обязательном порядке предварительно обрабатываются защитными антисептиками!
Изнутри крыши кровельный пирог под металлочерепицу необходимо защитить пароизоляционной мембраной, закрепленной к стропилам крыши с помощью скоб (мебельный степлер) или гвоздей.
Теперь остается лишь правильно уложить профнастил (металлочерепицу), чтобы завершить изготовление кровли.
Надеюсь, вы получили достаточно информации, чтобы обустроить правильный кровельный пирог для вашей крыши, который сохранит тепло в вашем помещении, размещенном в чердачном пространстве.
| Иллюстрации | Описание этапов |
 | Монтаж пароизоляционной мембраны. Пароизоляционный слой раскатывается изнутри помещения перпендикулярно направлению стропильных ног. Если используется мембрана с металлизированным слоем, то этот слой выстилается внутрь помещения. Пароизоляционный слой пристреливается степлером своими руками к стропилам и проклеивается металлизированным скотчем. |
 | Стыки и примыкания пароизоляции. На стыках соседних полос, пароизоляцию укладываем с нахлестом в 15 см. Причем расположенная ниже полоса должна своим краем находить на расположенную выше полосу. Нахлест и примыкание пароизоляции к фронтонам проклеивается широким металлизированным скотчем. |
 | Подшивка пароизоляции со стороны чердачного помещения. Для того чтобы уплотнитель жёстко зафиксировался и не продавливал пароизоляцию, со стороны чердачного помещения, на стропила набиваем сплошную обрешетку. Доски крепятся поперечно стропилам с шагом 30 см. |
 | Монтаж утеплителя. Распаковываем упаковку с минералватными плитами. Теплоизоляционный материал закладываем в промежуток между стропилами в два слоя со смещением относительно друг друга. То есть, верхний слой должен перекрывать стыки между плитами в нижнем слое и предупреждать мостики холода. |
 | Установка контрбруса. Поперёк стропил прибиваются брусья с сечением 50 50 мм. Брус крепится с шагом 60 см. Между прибитыми брусьями закладывается плита минеральной ваты толщиной 50 мм. Эта плита, в конечном счете, перекрывает стыки на предыдущих слоях утепления. |
 | Укладка пародифузионной (гидроизолирующей) мембраны. Гидроизоляция выстилается полосами по направлению от кровельного свеса к коньку, то есть, снизу-вверх. Полосы гидроизоляции укладываются на предыдущую полосу с нахлестом в 15 см. Линия нахлеста проклеивается качественным двусторонним скотчем, а затем крепится степлером по контрбрусу. |
 | Делаем вентиляционный зазор. Поверх мембраны, по направлению стропил выкладывается брусок 50 50 мм. Между соседними брусками выдерживается шаг в 30 см. Бруски прибиваются к контрбрусу. Через каждый метр бруса, как показано на фото, делается проход, чтобы соседние вентиляционные каналы совмещались и лучше проветривались. |
 | Устройство жесткого основания под кровельное покрытие. Поверх бруска, формирующего вентиляционный зазор, выкладываются ориентировочно-стружечные плиты (ОСП) с толщиной не менее 1 см. Между соседними фрагментами плит оставляется компенсационный зазор шириной в 3-4 мм. |
 | Установка держателей водосточного желоба. После того, как кровельный пирог застелен жестким основанием, к краю свеса прикладываются кронштейны под желоб. Место примыкания кронштейна к свесу обводится карандашом, а затем, по намеченному периметру стамеской выбирается потай на толщину кронштейна. Кронштейны под стальной желоб устанавливаются с интервалом в 60 см. |
 | Установка капельника. Капельник — это доборный кровельный элемент, который устанавливается на кровельную конструкцию по краю свеса. Капельники крепятся саморезами по металлу с плоской головкой. На месте совмещения двух планок капельника наносится силиконовый герметик и делается нахлест в 10 см.
|
 | Монтаж дополнительной гидроизоляции. Поверх плит ОСП выстилаем рулонную гидроизоляцию. Первая полоса кладется с нахлестом в 3-5 см на край капельника. Для этого, поверх капельника клеится двухсторонний скотч. Другой край гидроизоляции фиксируется кровельными гвоздями с шагом 30 см. Вторая полоса укладывается с нахлестом 10 см на первую полосу. По линии стыка наносится битумный герметик. |
 | Укладка первого ряда гибкой черепицы. Срезаем с полосы черепицы лепестки и снимаем защитную пленку. Прикладываем подготовленную полосу поверх капельника, так, чтобы полоса на 1 см выступала вперед за пределы гидроизоляции. Отгибая верхний край кровельного покрытия, наносим битумную мастику. Прибиваем полосу по верхнему краю кровельными гвоздями с шагом 20 см. |
 | Укладка оставшейся черепицы. Следующие фрагменты мягкой кровли укладываем с напуском на предыдущую полосу. То есть, лепестки второй полосы должны дойти до нижнего края первой полосы. Мягкую черепицу крепим по верхнему краю и по бокам специальными кровельными гвоздями длиной не более 2,5 см и с диаметром плоской головки 9 мм. |
 | Укладка черепицы в ендову. Если примыкающие к ендове скаты имеют равный уклон, применяется метод укладки «косичка». Черепица поочерёдно с двух сторон заводится на ендову. Если кровельный пирог выполнен с разным уклоном скатов, применяется подрезной метод. Инструкция проста:
|
 | Укладка конькового элемента. Срезаем лепестки с полосы черепицы, а оставшуюся полосу режем на равные квадратные куски. Набиваем эти заготовки на кровельный пирог по коньковой линии на два гвоздя. В итоге, каждый установленный фрагмент должен нависать над раннее установленным фрагментом.
. |
 | Установка вентиляции. В ОСП прорезается отверстие под основание аэратора. Поверх отверстия крепится антимоскитная сетка. По периметру сетки наносим слой битумной мастики. На мастику укладываем аэратор и крепим за подошву гвоздями. По периметру подошвы аэратора наносим мастику, на которую кладём черепицу. |
 | Установка проходных элементов. Подошва проходного элемента, например, вентиляционной трубы, прикладывается к поверхности кровли и обводится маркером.
|
Пирог мягкой кровли — устройство и особенности
Содержание статьи:
В понятии неспециалиста кровля не представляет собой ничего сверхъестественного как часть дома. Основная задача крыши, как части сооружения – защита здания от попадания метеорологических осадков и других проявлений извне, но такое простое объяснение не означает, что конструкция является простой по исполнению. Пирог мягкой кровли один из видов элементов крыши, монтаж которого требует определенных навыков и знаний технических характеристик материала, используемого при работах.
Материал монтируют способом, напоминающий слоеные кулинарные сладости и выпечку, по структуре он более эластичен, чем другой тип, но укладывается он специальной методикой, нарушение которой грозит нарушением технических характеристик для всего сооружения.
Виды мягких кровель
В строительстве жилых и нежилых объектов используется несколько различных технологий предназначенных для мягкой кровли, обеспечивающие наиболее эффективную эксплуатацию зданий на продолжительные периоды. Использование кровельного пирога для монтажа мягкой крыши отличается сложностью укладки на основную конструкцию. По типам наиболее популярными являются:
- Черепица битумная.
- Мягкая рулонная.
- Битумная.
- Мембранное покрытие.
Укладывая кровельный пирог под мягкую кровлю нужно учитывать, что особенности монтажа могут отличаться из-за различия материала, который будет использоваться для монтажных работ. Из строительного элемента, который к нам пришел из периода социализма, для строителей со стажем знаком один-единственный представитель этой эпохи под названием рубероид. Он использовался в основном для обустройств крыш плоского типа, но изредка его можно было встретить и на скатных типах кровель, поэтому, можно сказать, что пирог мягкой кровли составлялся из двух элементов: рубероида и утеплителя. Современный рынок выпускает кровельный материал такого типа нескольких разновидностей, что дает возможность выбора застройщикам, поэтому он по своим составляющим элементам заметно изменился.
Компоненты кровельного пирога
Технический термин для кровельных пирогов является обобщенным, по причине похожести монтажных работ. Кровельный пирог под мягкую кровлю имеет различную по сложности конструкцию, которая разделяется на слои, что в совокупности обеспечивает надежную эксплуатацию жилых домов длительный период без повреждений и ремонтных работ. Структура кровли под мягкую крышу состоит из следующих обязательных элементов:
- Покрытие декоративное. Одновременно элемент используется как средство против воздушных механических нагрузок.
- Гидроизоляционный слой. Основная задача элемента – воспрепятствование попадания влаги извне на элементы и конструкций сооружения. Гидроизоляционные слои имеют различную плотность, что также должно учитываться при монтажных работах.
- Пароизоляционный слой. Является преградой для образования конденсата, который может возникнуть при соединении теплых воздушных потоков из помещений с воздухом. От качества пароизоляционного слоя зависит эксплуатационный возраст всей конструкции и потолка.
- Теплоизоляционный слой. Монтаж производится между гидроизоляцией и пароизоляцией, что обеспечивает максимальную защиту здания от потери энергоресурсов в холодные месяца года и препятствию нагревания в жаркий период.
Нарушая технологию монтажа и исключая один из элементов, пирог крыши под мягкую черепицу и другой тип не может в полной мере обеспечивать тот уровень эксплуатации сооружений, который возлагается на него. Использование кровли с утеплителем не только сохраняет энергоресурсы, но и является дополнительным изоляционным элементом.
Принцип эксплуатации кровельного пирога
При детальном изучении схема кровельного пирога имеет отличие по кровельным конструкциям на:
- Скатные.
- Низко-скатные.
- Плоские.
Частные застройщики в последнее время для обустройств малоэтажных зданий облюбовали битумную черепицу, которую укладывают на скатных типах крыш. В качестве каркаса используется стропильная система с обрешеткой, как правило, основой для них служит подготовленное и отобранное по требуемому качеству дерево.
Черепица битумная
В качестве мягкой кровли одним из востребованных по популярности материалов у застройщиков является черепица битумная, которая состоит из раздельных частиц. Черепицу крепят к стропилам, и она напоминает собой по внешнему виду натуральную керамику. Единственным отличием битумной черепицы по внешнему виду является отсутствие наличие рельефа и боле гибкими техническими характеристиками.
К плюсам битумной черепицы можно отнести:
- Пониженная теплопроводность.
- Прочность в отношении герметических свойств.
- Возможность использования на любых типах крыши, невзирая на сложность конструкции.
- Широкий ассортимент выбора по цветовой гамме и конфигурации.
- Большой эксплуатационный период без повреждений от влаги и других сложностей в период использования покрытий.
Основным материалом, из которого изготавливается гибкая черепица, является стекловолокно, которое пропитывают высококачественным битумом. Для прочности и обеспечения нужной жесткости верхний слой гибкой черепицы посыпают специальной крошкой, окрашенной в нужный цвет. Этот же слой оберегает его от механических повреждений, и в качестве крошки используются минералы горных пород. Ввиду прочности и других положительных технических характеристик битумная черепица может использоваться при укладке на стропильных системах любой сложности, независимо от конфигурации и площади. Единственным условием монтажа является уклон кровельной системы, который должен быть не менее 12 градусов.
Рулонная кровля
Получила развитие сразу в нескольких направлениях производства. По своей сути она вся однотипная, но может иметь отличие по составу, который используется для изготовления.
- Не имеющая основы, или используя для этих целей стекловолокно, полимеры или картон и даже асбест. А также основа может быть комплексной, одновременно используя в качестве основного материала сразу несколько различных компонентов.
- С наличием защитного слоя от механических повреждений. Для этих целей используют различной зернистости крошку. Вместо минералов для присыпки, могут применять и другой элемент, например, полимеры.
Кровельный материал рулонного типа имеет различие по типажу крепления и основанию, это может быть как:
- Самоклеящаяся, с защитной пленкой и слоем адгезионного покрытия. Перед монтажными работами защитный слой снимают с поверхности для организации поклейки к обрешетке.
- Полотно, которое наклеено на специальный клей, или битумную мастику. Монтажные работы проводят двумя способами: холодным и горячим, это зависит от того, какая технология используется при изготовлении рулонной кровли.
Мембранный кровельный материал
Производится на основе каучука или поливинилхлорида (ПВХ), и является одним из лидеров в этой категории. Еще в качестве материала для изготовления мембранной кровли используют термопластичный полиолефин. Отличается высокой прочностью за счет наличия на основе армированной сетки, которая не дает разрушаться структуре под воздействием различных факторов, включая механические нагрузки. Основным недостатком является нарушение целостности швов, которое происходит в процессе эксплуатации здания. Причина этого недостатка кроется в способе монтажа мембраны с помощью специального клея. Клей и сам материал со временем теряет эластичность, и, пересыхая, разрывает структуру швов, нарушая целостность кровельного покрытия.
Поливинилхлорид, который используется для изготовления мембран, состоит из армированного волокна и пластификаторов, поэтому именно этот вид кровли отличается более высокой эластичностью. Такой вид хорошо переносит различные температурные перепады и довольно высокие механические нагрузки. Производители предлагают различные по цветовой гамме и плотности поливинилхлоридные покрытия.
Термопластичный полиолефин, имеет различие по своим технологическим характеристикам и не всегда имеет армированную основу. По методу монтажа отличается тем, что для изготовления стыков используют паяльные лампы, или другие приборы, создающие на поверхности нужную температуру. При высокой прочности и надежности полотен, стыки со временем могут разрушиться.
Битумное мягкое покрытие
Для того чтобы использовать мягкое битумное покрытие устройство кровельного пирога должно обусловливаться наличием плотной обрешетки. Монтаж производят с использованием в качестве герметизирующего материала специальной мастики. Несмотря на то, что битумное мягкое покрытие используется строителями довольно длительный промежуток времени, оно до сих пор является востребованным при обустройстве малоэтажных зданий.
Укладывание битумного мягкого покрытия в целом очень напоминает укладку рубероида: его также приклеивают к ранее подготовленной основе с помощью специального битумного клея. Монтаж производят внахлест, что обеспечивает в процессе эксплуатации целостность шва. К положительным качествам в процессе эксплуатации кровли из битумного мягкого покрытия можно отнести высокую устойчивость к температурным перепадам, водонепроницаемость, простота монтажных работ, доступная цена, длительный период использования без ремонтных работ.
Советуем почитать:
Пирог кровли под мягкую черепицу
Кровельный пирог мягкой кровли и его особенности
Крыша выполняет функцию несущей и ограждающей конструкции любого дома или здания, а кровельное покрытие обеспечивает ей надежную защиту от негативного климатического воздействия. При правильном монтаже данного строительного компонента должна быть выполнена пароизоляция, утепление стропильной системы и крепление несущих конструкций, которые в совокупности составляют кровельный пирог мягкой кровли — при надлежащем уходе он способен прослужить многие десятилетия.
Использование гибкой или битумной черепицы
Наряду с остальными кровельными покрытиями гибкая черепица представлена производителями по невысокой стоимости, при этом обладает безупречной эстетичностью и рядом отличных эксплуатационных качеств. Она подходит как для простых, так и для сложных кровель.
Среди положительных свойств гибкой черепицы выявляют:
- Устойчивость к процессам гниения, образованию растительности, включая мох и грибок. Такие качества достигаются за счет прочного стекловолоконного основания материала с битумной пропиткой.
- Сохранение эксплуатационных качеств в широком температурном диапазоне (-55-+110 градусов) даже при резких перепадах.
Застройщики часто называют мягкую черепицу битумной или гибкой, также она может продаваться под видом кровельной плитки, гонтовой плитки, а также кровли шинглас.
Не зависимо от, того, какое понятие будет использоваться, основа материала будет одной – стеклоткань, пропитанная битумным составом, и нарезанной листами по 1000×330 см. Для удобства использования и создания особого кровельного дизайна одна сторона плитки сделана с фигурными вырезами. Если уклон ската крыши более 11 градусов, то монтаж мягкой черепицы будет самым подходящим вариантом.
Создание кровельного пирога под гибкую черепицу
Для создания полноценной кровли должен быть установлен кровельный пирог — мягкая кровля при правильном монтаже и уходе увеличит его срок использования, а также уложено само черепичное покрытие.
Стропильная система под мягкую кровлю рассчитана на нагрузку всей конструкции, при этом 1 кв. м. битумного материала весит порядка 9-13 кг. По принципу кондитерского пирога, кровельный с хорошим утеплением позволяет пользоваться чердачным или мансардным помещением даже зимой.
Подготовка утеплительного слоя
Прежде чем соорудить пирог крыши под мягкую черепицу, необходимо выполнить укрепление и антисептическую обработку стропильной системы, после чего последовательно выполнить следующие действия:
- Нанести пропитку на поверхность стропил и других деревянных элементов, тщательно просушить.
- Закрепить слегка натянутые между ногами стропил плиты теплоизоляции с промежутком от наружного края в 50-70 мм. Для временной фиксации используем рейки.
- Снаружи к стропилам крепится пароизоляционная пленка, которую также называют пародиффузионной мембраной. Она способствует пропусканию теплого воздуха с капельками влаги, но конденсат удерживает снаружи. Пленка кладется поверх утеплителя так, чтобы между ними оставалась воздушная прослойка в 50 мм. Без пленки кровельный пирог под мягкую черепицу будет быстро намокать, что снизит его эксплуатационные свойства.
- Мембранное полотно кладется с небольшим провисанием к утеплителю (достаточно 10 мм). Для образования целостного покрытия каждая полоса соединяется с предыдущей клейкой лентой с небольшим нахлестом. Конек полностью перекрывается. Далее следует закрепление пароизоляционного слоя при помощи контробрешетки параллельно стропилам, не доводя до коньковых элементов на 10 см.
На этом работы по утеплению заканчиваются, а кровельный пирог для мягкой черепицы будет защищен в зависимости от качества используемых материалов для утепления, а также их толщины. По такому же принципу выполняется пирог плоской кровли. который тоже весьма эффективен.
Особенности верхней и нижней отделки кровельного пирога
Следующим этапом являются внутренние и наружные отделочные кровельные работы. В помещении временные рейки заменяются подшивкой, а на самой крыше выполняется укладка декоративного ковра из мягкой черепицы (прочитайте также: «Укладка гибкой черепицы: инструкция «).
Рассмотрим очередность выполнения наружных работ.
- К карнизному свесу от угла кровельной конструкции монтируется карнизная планка из нержавеющей стали. В качестве крепежа используются оцинкованные гвозди или специальные саморезы, промежуток между располагаемыми в шахматном порядке крепежами составляет 150 мм (читайте: «Кровля из мягкой черепицы — устройство «).
- Поверх фронтона также фиксируется планка, при этом величина стыков колеблется в пределах 30-50 мм. При необходимости стыки, заходящие на карниз или конек, подрезаются. Аналогичным способом крепится коньковая планка с промежутком для вентиляционного пространства.
Гибкая черепица — достоинства и недостатки, детально на видео:
Кровельный пирог для мягкой кровли
На сегодняшний день мягкая кровля является одним из основных видов кровельных покрытий. И это вполне оправдано – ведь этот материал имеет множество преимуществ: надежность, долговечность, простота монтажа, разнообразие форм и цветовых решений, возможность воплотить самые сложные фантазии архитекторов, и много других. Но все эти преимущества будут работать только в том случае, если вы сделали правильный кровельный пирог под вашу мягкую кровлю.
Общие принципы
Каждый застройщик должен понимать, что этот вопрос нужно решать в комплексе с основным проектом дома. Можно выделить три типа конструкций с использованием битумных (мягких) покрытий.
- Скатная с «холодным» чердаком.
- Скатная с мансардой.
- Плоская кровля.
Конечно же, каждый вышеуказанный тип кровли имеет еще множество вариантов исполнения. В зависимости от применяемого утеплителя или типов подкровельных пленок, материала внутренней подшивки крыши, наличия мансардных окон или необходимости вентиляции, состав пирога может незначительно меняться. Мы же, рассматриваем именно принципы, которые необходимо учитывать при устройстве крыш с мягкой кровлей. Первый тип, наверное, самый простой. Конструкция должна просто выдерживать нагрузки и защищать дом от атмосферных осадков. Во втором случае все гораздо сложнее. Тут нам нужно не просто сделать теплое помещение, но еще и обеспечить правильную работу всего пирога крыши. На такую работу надо брать проверенных профи, которые знают, как сделать мансардную крышу. Последний тип кровли кардинально отличается от двух первых. В таких конструкциях используются только рулонные материалы. Принципы устройства, состав слоев конструкции и сами материалы, совершенно другие, чем у скатных крыш. Давайте теперь рассмотрим подробно, из каких слоев состоит пирог каждого типа конструкций с мягкой кровлей и почему именно так нужно делать.
Скатная кровля с «холодным» чердаком
Пирог такой кровли очень прост:
- это сама мягкая черепица и подкладочный ковер;
- листы ОСП (OSB) или фанера, служащие сплошным основанием;
- обрешетка, которая должна распределять нагрузку от самой кровли, вес снега и нагрузку от ветра;
- и собственно, несущая конструкция крыши – стропила.
В первую очередь монтируются стропила. Размеры стропил и их количество определяют расчетом. Обрешетку выполняют из бруса 50×50 мм или доски толщиной 30 мм. Расстояние между досками делают от 30 до 50 см. Чем больше угол наклона крыши, тем реже можно ставить обрешетку. Поверх обрешетки, монтируют листы влагостойких ОСП или фанеры. Листы необходимо крепить с зазором 3–4 мм. Это так называемый деформационный шов. Когда повышается влажность воздуха, наши листы будут немного увеличиваться в размере, попросту «набухать». Если не будет такого зазора, листы начнут упираться друг в друга и выгибаться, или могут разрушиться на краях. И в том, и в другом случае наша конструкция потеряет прочность. Листы фанеры или ОСП создают сплошное покрытие. Теперь укладывается подкладочный ковер. Это рулонный материал, стеклоткань, пропитанная специальным битумным составом. Укладывается она либо в местах наиболее вероятных протечек – ендовы, карнизы, примыкания, края, либо по всей площади крыши. Как и все кровельные материалы, укладку подкладочного ковра лучше производить снизу вверх – начинаем снизу крыши, следующий ряд ложится поверх первого с нахлестом 10–15 см, и так до конька. Задача этого слоя пирога обеспечить дополнительную защиту крыши от протекания, и улучшить механические и влагозащитные свойства мягкой черепицы. Приклеенные к сплошному рулону, отдельные элементы черепицы образуют сплошное, надежное покрытие для крыши. И последний слой — мягкая черепица. Также укладывается снизу вверх. Первый, нижний слой делают из обрезанных элементов. Элементы черепицы прибивают специальными гвоздями или саморезами. Обычно производитель рекомендует комплект для монтажа, куда должны входить и крепежные элементы. В процессе устройства этого слоя нужно следить за несколькими вещами. Первое – аккуратность, ровность укладки. От этого зависит и эстетичный вид крыши, и надежность в плане герметичности. Второе – соблюдать технологию – укладка должна производиться при температурах не менее +5ºС, в сухую погоду. Особое внимание следует обращать на места примыкания к трубам, парапетам и подобным элементам крыши – это самые частые виновники различных протечек. Следите за прочностью конструкции крыши (стропильная система и обрешетка), ведь ей придется не только нести на себе вес кровли, но еще и нагрузку от снега и ветра. Непрочная конструкция крыши может расшататься в процессе эксплуатации. Небольшие ослабления в местах крепления обрешетки или листов ОСП, могут привести к появлению подвижек между элементами пирога. А это, в свою очередь, приведет к нарушению герметичности мягкой кровли, особенно в зимний период, когда эти материалы становятся более хрупкими из-за мороза. В некоторых случаях конструкцию с холодным чердаком дополняют гидроизоляционной пленкой. Это возможно перестраховка, но если вы хотите обеспечить себе двойную гарантию от протечки, то такой вариант может быть вполне оправдан. Тогда пирог будет выглядеть немного сложнее. Придется дополнить его так называемой контробрешеткой. Это рейка, укладываемая вдоль стропил, по верхней грани стропильной ноги. Она одновременно фиксирует гидробарьер и создает зазор между пленкой и основной обрешеткой. Этот зазор необходим для вентиляции подкровельного пространства.
- Мягкая черепица.
- Подкладочный ковер.
- ОСП или фанера.
- Основная обрешетка.
- Гидроизоляционная пленка (гидробарьер).
- Контробрешетка.
- Стропила.
Скатная кровля с мансардным этажом
Этот тип кровли отличается от вышеописанного не только наличием утеплителя в пироге. Тут совершенно другие условия эксплуатации. Предполагается, что пространство под такой крышей должно быть жилым и отапливаемым. В нем должно сохраняться тепло, оно должно иметь приятный внешний вид и быть пригодным для жизни. Для обеспечения этих условий пирог такой кровли должен иметь не одно отличие от пирога холодной крыши. Тут должна быть предусмотрена пароизоляция, необходимый по толщине слой утеплителя, слой внутренней отделки. Вот так должен выглядеть этот набор: Слои внутренней отделки могут быть разными, не такими как на схеме. Это может быть и гипсокартон на металлических профилях, и простая деревянная или пластиковая вагонка. Одно правило должно соблюдаться в обязательном порядке – наличие пароизоляции. И этому необходимо уделить особое внимание. Эта пленка должна защищать утеплитель и конструкции стропил от проникновения пара образовывающегося внутри помещения. Слой пароизоляции должен быть не менее герметичен чем верхний слой мягкой черепицы. Пленку необходимо тщательно закрепить и обеспечить герметичность стыков. Иначе пар, проникающий в слой утеплителя, будет конденсироваться в подкровельном пространстве, а утеплитель намокнет и потеряет свои теплоизоляционные свойства. Стропила также могут намокнуть и дерево начнет гнить. К монтажу таких кровель необходимо подходить особо тщательно.
Плоская кровля
Этот вид мягкой кровли чаще применяется на промышленных или общественных зданиях. Но и в частном домостроении может встречаться. Устраивается такая крыша в основном по бетонным перекрытиям. Пирог такой мягкой кровли может быть как с утеплителем, так и без него. В верхнем слое плоской кровли вместо мягкой черепицы применяются рулонные наплавляемые материалы. Пирог такой кровли состоит из одного или двух слоев кровельного наплавляемого материала, под ним обычно устраивается цементно-песчаная стяжка которая обеспечивает уклон не менее 1.5%, ниже слой утеплителя, в обязательном порядке должна присутствовать пароизоляция, и несущая конструкция, например, жб плита перекрытия. Особое внимание при устройстве таких крыш следует уделять соблюдению уклонов и узлам водоотвода.
Пирог кровли под мягкую черепицу
Далеко не все застройщики имеют строительное образование, поэтому для ведения работ они нанимают специализированные бригады. Но также не все люди планируют тратить таким образом свои финансы, ведь работу по настилу кровельного материала можно провести самостоятельно, главное изучить основы данного дела. В данной статье мы максимально подробно изучим пирог кровли под мягкую черепицу, теплоизоляционные материалы, пароизоляцию, требования к обрешетке и особенности монтажа.
Структура пирога мягкой кровли
В строительном деле кровельным пирогом называется прослойка между чердачным пространством и улицей, поверх которого укладывается покрытие. Все входящие в состав слои образуют своеобразный пирог, отсюда и пошло такое название.
Кровельный пирог для мягкой черепицы должен иметь стандартный набор материалов, а именно:
- Пароизоляционная пленка или мембрана. Данные продукты блокируют доступ влаги к чердачному помещению. Они не позволяют проходить влажным испарениям изнутри самих помещений. Воздух увлажняется при любом процессе жизнедеятельности человека, даже при дыхании.
- Теплоизоляция. Этот материал можно укладывать разными способами, но целесообразнее всего размещать материал снаружи или внутри чердачного помещения.
- Гидроизоляционные продукты. Данные защитные материалы укладываются поверх кровельной плоскости, они не позволяют осадкам проникать внутрь кровельного пирога.
- Финишное покрытие. Эти продукты выполняют роль защитника. Их отличительной чертой является защитный слой, который не позволяет солнечным лучам и механическим нагрузкам повредить целостность кровельного покрытия.
Мягкие кровли можно отнести к гидроизоляционным материалам. Практически весь состав занимает модифицированный битум, отличный материал, который полностью блокирует влагу и не позволяет ей проходить через себя. На сегодняшний день на строительном рынке существует не мало разновидностей кровельного покрытия, в большинстве случаев они не только выполняют свои прямые обязанности, но и являются украшением здания. Благодаря совмещению декоративных и изоляционных особенностей получилось сократить количество слоев в кровельном пироге.
Несмотря на то, что битумная черепица сама по себе хорошо защищает поверхность от влаги, не стоит исключать дополнительную гидроизоляцию. Для этой работы лучше всего подходят подстилочные материалы, которые укладываются поверх сплошной обрешетки. Ее можно раскатывать по поверхности сплошняком, либо локально, если уклон ската превышает 18 градусов. При локальном размещении, ее устраивают вдоль карнизного свеса, около труб, ендов и в коньковой части крыши.
Если вы ведете строительство с нуля, то вам нужно знать все нюансы вашей постройки. Их можно выявить, отвечая на следующие вопросы:
- Какое функциональное назначение будет отдано данной постройки. Она будет жилой или бытовой?
- С какой частотой будет использоваться здание? Если постоянное, то теплоизоляционные материалы будут только плюсом, а если временное, то вполне можно обойтись и без них.
- Форма кровельной системы и ее сложность. Здесь очень важно определить крутизну скатов, так как битумная черепица не может укладываться на слабоуклонные крыши.
- Какой используется тип основания?
- В здании будет эксплуатируемая или неэксплуатируемая мансарда?
- Климатические особенности вашего региона. От них будет зависеть толщина создаваемого гидроизоляционного ковра.
- Совместимость всех кровельных материалов. Так как некоторые материалы невозможно уложить друг на друга, то для решения такой проблемы используются специальные нейтральные прослойки.
Ответив на все вышеописанные вопросы, вы сможете собрать качественный пирог.
Пирог крыши под мягкую черепицу
Битумную черепицу можно использовать на крышах как с холодными системами, так и утепленными. При этом стоит понимать, что данные конструкции будут сильно отличаться друг от друга. Например, если рассматривать первый вид, то здесь устройство теплоизоляции необязательно, а вот во втором, этот материал особенно важен. Но несмотря на различии, конструкции обладают схожими чертами, взять к примеру обрешетку. Для ее устройства потребуется обработка древесины специальными растворами, а после, монтаж фанеры, плит ОСП или досок.
Теперь, я хочу рассказать о способе создания битумной кровли с холодным чердачным помещением.
- После устройства стропил, поперек них прибивается брус. Его размер в сечении, должен составлять 50х50 миллиметров. В качестве крепежей используются ершенные гвозди, которые вбиваются стропильную балку. Шаг элементов обрешетки будет зависеть от шага стропильных ног. При стандартном значении, находящимся в диапазоне от 70 до 90 сантиметров, шаг бруса равняется 30 сантиметрам.
- После создания качественной разряженной обрешетки, на нее настилаются и крепятся плоские материалы. Для создания ровного и прочного основания лучше всего использовать влагостойкую фанеру или плиты ОСП. Края данного материала обязаны опираться на элементы обрешетки, так как это придаст большую устойчивость.
- Далее проводится устройство подкладочного ковра. Как уже говорилось ранее, его можно настилать сплошняком или локально. Если в вашем регионе проживания выпадают обильные осадки, то лучше всего воспользоваться первым методом, если их количество минимально, то вторым.
- Поверх подкладки монтируется уже само кровельное покрытие.
Стоит отметить, что вместо фанеры и плит ОСП можно использовать доску. Очень важно понимать, что все пиломатериалы обладают некоторыми неровностями и создать ровное основание из досок крайне сложно. Если вы цените свое время и не хотите заниматься нудной работой по подбору ровной древесины, отдайте предпочтение фанере или плитам.
ВАЖНО: Во всех кровельных системах в обязательном порядке должна наблюдаться естественная вентиляция. Так же немаловажно удалять влагу из кровельного пирога, поэтому при создании плоского основания, между материалами оставляют небольшие зазоры примерно в 3 миллиметра.
Если говорить об утепленного кровельной системе, то здесь все несколько сложнее, ведь в ее состав входят теплоизоляционные продукты. Как правило, такие материалы боятся влаги, поэтому приходится добавлять в пирог дополнительные ингредиенты в виде пароизоляции. Без защиты от влаги, практически каждый теплоизоляционный материал уже в первый год теряет все свои положительные свойства, и становится попросту бесполезным.
Технология создания утепленной крыши с битумной черепицы выглядит следующим образом:
- После установки стропильных ног на них крепится пароизоляционный продукт. В качестве него может быть использована специальная пленка, либо современная односторонняя мембрана. Стоит отметить, что ее положение должно быть перпендикулярно скату. Процесс укладки начинается с конькового узла и завершается на карнизном свесе, в качестве крепежей используются скобы строительного степлера, а стыки полос проклеиваются двухсторонним скотчем.
- Поверх пароизоляции, из брусков собирается обрешетка. Сечение пиломатериалов ничем не отличается от холодной крыши, что касается шага, то здесь могут быть некоторые отличия. Например, если вы планируете обустраивать чердак под жилое помещение, и в качестве обшивки будете использовать гипсокартон, то целесообразнее всего размещать бруски на расстоянии 40-60 сантиметров.
- После завершения обрешетки, работа переходит на внутреннюю часть крыши. Здесь, между балками, устанавливаются своеобразные распорки. Они будут удерживать плиты теплоизоляции. Не стоит переживать, если по размеру плита будет больше созданного зазора. В некотором смысле, это даже лучше, так как она будет хорошо держаться во время эксплуатации и никуда не съедет.
- По завершению полостей для теплоизоляционных плит, не трудно догадаться какое действие будет следующим, конечно же их монтаж. При покупке данного материала обратите внимание на его толщину, она должна быть меньше на пару сантиметров, чем сечение стропильной ноги.
- Поверх обрешетки монтируется контробрешетка. Она создается из небольших по сечению брусков. Благодаря ей воздушные массы будут удалять излишнюю влагу из кровельного пирога.
- Поверх контробрешетки из влагостойкой фанеры или плит ОСП формируется плоский слой. Между плоскими материалами не забудьте оставить небольшие зазоры.
- После этого стелется подкладочный ковер и монтируется битумная черепица.
Зачастую сечение стропильных ног не превышает значения в 150х150 миллиметров, а это значит, что ширина утеплителя будет еще меньше. Для некоторых регионов России такое недопустимо, поэтому принимается следующее решение. Полости для теплоизоляционного материала монтируют с наружной стороны, но укладывают его с внутренней. За исключением этого элемента, кровельная конструкция не имеет больше никаких изменений.
ВАЖНО: Кровельный пирог, в состав которого входят деревянные элементы, ни в коем случае нельзя размещать вблизи дымоходных труб, так как это может привести к его возгоранию. По строительным нормам на трубу устанавливается специальный фартук из металла, а пустое пространство заполняется сыпучим материалом в виде песка или камней.
Все пиломатериалы входящие в состав обрешетки и стропильной системы обязаны пройти пропитку защитными растворами. По-другому их называют антисептики и антипирены. Первые из них не позволяют микроорганизмам повреждать структуру древесины и предотвращают возможность ее гниения. Что касается вторых, то они повышают степень огнестойкости, поэтому пиломатериалы могут продержаться перед возгоранием значительно дольше.
Пароизоляционные продукты
Несмотря на то, что мягкая черепица хорошо защищает пирог от влаги, дополнительная изоляция никому не помешает. В качестве пароизоляции могут применяться следующие продукты:
- Битумные или битумно-полимерные материалы. Ее устройство проводиться при помощи газовой горелки. В качестве основания лучше всего подходит бетонная или цементно-песчаная поверхность. Крепить материал данным способом нужно при уклоне крыши свыше 6 градусов, в противном случае, необходимость этого отпадает.
- Полиэтиленовый материал с армированным основанием или без него.
Если при создании обрешетки использовалась влагостойкая фанера или плиты ОСП, то можно выбирать любой из вышеописанных продуктов. При изучении показателей можно выделить битумно-полимерные материалы в основу которых входит полиэфирное полотно.
ВАЖНО: Пароизоляционный слой в обязательном порядке должен заходить на все вертикальные элементы, только так можно достичь качественной защиты от влаги. Высота запуска варьируется от толщины самого материала плюс 5 сантиметров.
Теплоизоляционные продукты
Как уже говорилось ранее, мягкая кровля обладает очень высокими показателями гидроизоляции, следовательно, подбирать теплоизоляционные продукты придется не долго, ведь можно укладывать любые. Но несмотря на полную свободу выбора лучше всего приобретать минераловатные плиты или вздутый полистирол. Как правило, данные материалы схоже в укладке, их настилают на подготовленное основание в два ряда. Для того, чтобы влага не могла просочиться в кровельный пирог, плиты укладывают перпендикулярно друг другу, ведь так стыковочные швы между первым и вторым слоем не будут совпадать.
Пенопласт отличный материал с очень низкой теплопроводностью, что касается минеральной ваты, то здесь все будет зависеть от ее плотности и чем она больше, тем менее качественный продукт вы приобрели. Стоит отметить, что двухслойная теплоизоляции подразумевает под собой использование материалов с разными плотностями. На нижний ряд можно настилать плиты, прочность которых не превышает 30 кПа, а вот на верхний кладут продукты, показатель которых равен или выше 60 кПа.
В случаях, когда в качестве гидроизоляционного и декоративного продукта укладываются полимерные материалы, а вы планируете утеплять крышу полистиролом, то придется приобретать дополнительные слои стеклохолста. Это связано с тем, что в процессе эксплуатации данные материалы вступят в химическую реакцию, следовательно, срок их службы во много раз сократится. Аналогичные действия придется проводить если для крепления материала к основанию используется балластный метод, а полимеры настилаются поверх битумной пароизоляции.
При монтаже теплоизоляционных плит вы обязаны учесть следующие нюансы:
- Теплоизоляционный продукт должен крепиться отдельно от верхнего защитного слоя.
- Если в качестве крепежей используются метизы, то плита должна крепиться минимум в двух местах. Утеплитель крепится к металлическому листу при помощи стальных саморезов с пластиковой подкладкой. Использование таких метизов необходимо, если кровельный уклон менее 10 градусов. Крепить теплоизоляцию к бетону можно дюбелями и другими аналогичными крепежами.
- Плиты теплоизоляции можно приклеивать на битумно-полимерную мастику. Но стоит помнить одно, если площадь приклеивания составляет менее 30%, то такое крепление нельзя считать надежным.
- Теплоизоляционные материалы, как правило, укладываются с разбежкой в швах, дабы исключить проникновение влаги.
- Все швы, получившиеся в результате укладки, заделываются аналогичными продуктами.
Использование жестких материалов для теплоизоляции оправдано с любой точки зрения. Кроме этого после укладки жестких плит вам не придется заливать стяжку, дабы передвигаться по кровельной плоскости.
Если вы считаете, что кровельные скаты не способны справиться с естественным отводом осадков, то можете приобрести специальные продукты для увеличения крутизны. Впрочем, их можно сделать и самостоятельно, как это делают многие застройщики. Для этого приобретается большое количество теплоизоляционного материала. Плиты разрезаются таким образом, чтобы они напоминали треугольники и выкладываются своеобразным способом. После монтажа вся кровельная плоскость закрывается стяжкой, промазывается гидроизоляцией и прячется под финишным покрытием.
Источники: http://kryshadoma.com/myagkaya-gibkaya-krovlya/krovelnyy-pirog-myagkoy-krovli-i-ego-osobennosti.html, http://prokryshi.ru/krovelnye-pokrytija/myagkaya-krovlya/krovelnyj-pirog-pod-myagkuju-krovlju.html, http://goldkryshi.ru/260-pirog-krovli-pod-myagkuyu-cherepicu.html
