Нужен ли громоотвод в частном доме: устройство молниезащиты


Нечасто можно часто увидеть, как молния попадает в небольшие строения. Нужен ли громоотвод в частном доме, если угроза маловероятна? Конечно, если есть возможность, защиту лучше предусмотреть.

конструкция на крышеГромоотвод смонтирован на крыше Вернуться к оглавлению

Содержание материала

Последствия удара молнии

Молния – электрический разряд, возникающий между облаками или облаком и объектом, расположенным на земле. Она несет в себе заряд в миллионы вольт и представляет смертельную опасность как для человека и животных, так и для целых строений.

вспышка молнииМолния – электрический ток, проходящий по воздуху

Удар молнии опасен не только для объекта, в который она попадает, но и для всех, кто находится рядом. Закономерный вопрос: «Зачем тогда громоотвод, если опасность остается?».

Вопреки стереотипам, задача громоотвода не в направлении заряда в землю, а в предотвращении удара.

Опасны удары молнии и в электрические сети (в подстанции, ЛЭП). В результате этого ток по проводам растекается по соседним домам, выводя из строя технику и являясь прямой опасностью для жизни человека в этот момент.

Важно! Частный дом, имеющий фундамент в грунте, электросети с заземлением и металлическую кровлю – привлекательная мишень для молнии. Особенно, если такой дом стоит особняком в стороне от прочих высоких построек.

О материалах для покрытия и утепления крыши дома читайте в статье.

Вернуться к оглавлению

Как ведет себя молния

Чтобы понять, нужен ли громоотвод на даче, надо взвесить вероятность, молния поразит конкретное строение, а не ближайшие дома и высокие деревья по соседству.

удар молнии
Удар молнии в дом, который выше остальных

Возникновения молнии:

  1. Во время грозы происходит ионизация воздуха, что делает его более электропроводимым.
  2. В кучевых облаках накапливаются статические заряды – положительные преимущественно в верхней части облака, а отрицательные в нижней.
  3. На поверхности земли также происходит накопление положительных зарядов, которые стремятся вверх.
  4. Когда на земле имеется высокий электропроводимый объект, например дерево, внутри которого течет сок, положительные заряды из земли начинают перетекать к его верхушке, там накапливаясь. Растет и напряжение.
  5. Когда оно достигает пика, достаточного, чтобы пробить ионизированный воздух, происходит разряд, называемый ступенчатым лидером.

    структура разряда

    Структура разряда молнии

  6. Он устремляется вниз. Так как воздух ионизирован неоднородно, выбирается путь по его участкам, наиболее насыщенным зарядами электричества.
  7. Молния достигает своей цели, после чего отрицательные заряды перетекают в землю.

Все вроде бы просто, но помимо высоты стоит учитывать и электропроводность объектов. Бывает, что при низкой высоте, строение может накопить больше зарядов, чем более высокое, а значит, молния притянется именно туда.

Важно! Притягивают молнию и водоносные слои, находящиеся в грунте. Чем они ближе к поверхности, и чем они объемнее, тем больше зарядов накапливают. Именно поэтому молнии часто бьют в русла рек, которые, как известно, протекают по наиболее низинным участкам рельефа.

Вот и получается, что даже при высокой плотности застройки и наличии поблизости более высоких строений нет никакой гарантии, что молния не ударит в конкретный дом. Поэтому стоит перестраховаться.

О молниезащите многоэтажных домов читайте в нашей статье.

Вернуться к оглавлению

Как работает молниезащита

Громоотвод на металлической крыше выполняют в виде возвышающегося шпиля и контура, повторяющего форму конька. Так вокруг строения создается область, вероятность удара в которую равна нулю.

монтаж громоотводаГромоотвод в деревянном доме может спасти от серьезного пожара

Работает защита по следующему принципу.

принцип действия защиты
Для чего нужна молниезащита – схема строения

Молниеотвод состоит из трех основных частей:

  1. Молниеприемник – шпили на крыше и токоотвод, идущий параллельно коньку с загнутыми кверху концами.
  2. Токоотвод, идущий по кровле и стенам дома.
  3. Контур заземления (о подключении заземления в частном доме читайте в статье).

В начале грозы положительные заряды по описанному пути текут к макушке шпиля, на вершине которого начинает гореть постоянный коронный разряд. По нему положительно заряженный частицы начинают утекать в воздух, благодаря чему они не могут накопиться на крыше дома, а значит, молния в это место притянута быть не может.

Важно! Главное правило, шпиль должен быть выше всех надстроек на крыше. Тогда защита будет покрывать и дом, и прилегающую территорию.

Вернуться к оглавлению

Видео: монтаж громоотвода в частном доме

Вернуться к оглавлению

Нужна ли лицензия на установку молниезащиты

Сложный вопрос, который задают пользователи интернета. Документа, указывающего на необходимость получения такого разрешения нет. Поэтому достаточно просто соблюдать требования нормативных документов.

Если у кого-то есть сомнения, стоит обратиться с официальным запросом в Ростехнадзор.

Громоотвод в частном доме: как установить правильно

Перед тем как рассматривать процесс расчета и установки громоотвода в частном доме, нужно узнать физические причины явления. Это позволит лучше понимать все действия и возможные последствия при нарушениях разработанных инструкций.

Громоотвод в частном доме

Громоотвод в частном доме

Содержание статьи

Что такое гром

Гром – воздушные волны, появляющиеся вследствие резкого увеличения давления воздуха после контакта разряда молнии. Сила тока в молниях может достигать 500 тыс. ампер, а напряжение несколько миллионов вольт. Такой мощный эклектический разряд становится причиной нагревания воздуха до больших температур, резко увеличивается его объем. Как результат – возникают звуковые волны от молнии, которые получили название гром. Гром – следствие молнии и никакой опасности для дома не представляет, защищать строения надо не от него, а от молнии.

Гром

Гром

Соответственно, сооружать не громоотвод, а молниеотвод.

Молниеотвод

Молниеотвод

Зачем нужен молниеотвод

Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю. Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?

  1. Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
  2. Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
  3. Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?

Вывод. Нужно монтировать не громоотвод, а молниеотвод. Все действия должны быть направлены не на притягивание молнии, а наоборот, на создание условий, которые минимизируют вероятность ее попадания в строение.

Молниеотвод защищает строение от попадания разряда молнии

Молниеотвод защищает строение от попадания разряда молнии

Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.

Цены на молниезащиту и заземление

Молниезащита и заземление

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

Молния земля-облако

Молния земля-облако

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

  1. Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
  2. Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.
Стоит позаботиться о защите дома от молний

Стоит позаботиться о защите дома от молний

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

Важно. Если в громоотвод попала молния, это значит, что он смонтирован неправильно и вместо пользы приносит вред.

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Пошаговая инструкция установки

Как уже понятно из вышеописанного, молниезащита должна монтироваться только в комплексе с эффективным заземлением, в противном случае система функционировать не будет.

К работам рекомендуется проступать только после расчета количества, размеров и места расположения заземлителей. Выполнить такие расчеты могут лишь квалифицированные специалисты. Они, кстати, должны после монтажа проверить эффективность заземления специальными приборами (мегомметрами), ели показатели окажутся неудовлетворительными, то его придется исправлять или полностью переделывать.

Крыша, на которой будет установлена молниезащита

Крыша, на которой будет установлена молниезащита

Шаг 1. Отогните усик крепления проводов, соберите две половинки коньковых держателей.

Как отогнуть усик

Как отогнуть усик

Как должна выглядеть деталь

Как должна выглядеть деталь

Они изготовлены таким способом, что при помощи регулировочных отверстий и винтов есть возможность изменять главные параметры. Элементы могут прочно фиксироваться к конькам различных размеров, при этом надежность крепления сохраняется весь период эксплуатации, самопроизвольное откручивание полностью исключается.

Фиксация элементов

Фиксация элементов

Шаг 2. Закрепите на коньке держатели токоотводов. Если вы покупаете систему молниеотвода промышленного изготовления – отлично, она имеет все элементы, необходимые для установки оборудования. Сделать их можно и самостоятельно, но для этого потребуется дополнительное время. Кроме того, держатели кустарного изготовления существенно проигрывают в дизайнерском виде и никак не украшают здание.

Расстояние между ними примерно один метр, надо следить, чтобы проволока не касалась покрытия крыши. Старайтесь крепить с одинаковым шагом, так система намного лучше смотрится и не оказывает негативного влияния на внешний вид дома.

Практический совет. На крышах всегда работайте со страховочной веревкой, особенно это касается металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, то изготовьте элементарное самостоятельно.

Барашки (гайки) затягивайте сильно, пользуйтесь рожковыми ключами или пассатижами. Помните, что потом исправить допущенную ошибку сложно, придется опять забираться на крышу. Обращайте внимание, чтобы все вертикальные стойки для установки проволоки располагались строго на одной линии.

Затягивание гаек

Затягивание гаек

Шаг 3. Приступайте к укладке проволоки на коньковых держателях. Она должна быть ровной, диаметр рассчитывается специалистом, но в большинстве случаев он не может быть менее 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, за счет этого значительно улучшаются эксплуатационные характеристики.

Крепление проволоки в держателях

Крепление проволоки в держателях

  1. Проволока не покрывается ржавчиной, на крыше не появляются коричневые потеки. Следы ржавчины намного ухудшают внешний вид строения.
  2. За счет того что проволока не ржавеет, длительное время остаются неизменными показатели сопротивления. А это очень важный параметр любого громоотвода.
  3. В местах соединения уменьшается сопротивления, во время эксплуатации оно не ухудшает физических и электрических характеристик.

Не стоит экономить на качестве всех элементов молниезащиты, в противном случае эффективность будет недостаточная, деньги на приобретение и монтаж можно считать напрасно выброшенными. Проволоку зажимайте специальными язычками пассатижами.

Шаг 4. Выступающий за пределы ската конец проволоки согните под прямым углом, оставьте кусок высотой примерно 50 см, излишки отрежьте специальными кусачками.

Сгибание выступающего конца, далее последует его обрезка

Сгибание выступающего конца, далее последует его обрезка

Шаг 5. Намажьте резьбовые соединения специальной мастикой, если ее нет, то можно пользоваться обыкновенным солидолом. Мастика дополнительно защит металлические поверхности от окисления. Дело в том, что во время закручивания гаек цинк на резьбе срывается из-за сильного трения, а открытий металл требует защиты.

Нанесение мастики или солидола

Нанесение мастики или солидола

Шаг 6. Приступайте к креплению проволоки на скатах в продольном направлении. Здесь технология монтажа зависит от типа кровельного материала.

  1. Одноволновая металлическая черепица. Надо немного освободить саморезы, приподнять лист и в образовавшуюся щель просунуть крепежный кронштейн. Он имеет изогнутую форму ножки, которая заходит в углубления металлической черепицы и прочно в ней фиксируется. Затяните саморез крепления кровли. Устанавливайте проволоку и зажимайте ее язычками. Между листами крепят кронштейн

    Между листами крепят кронштейн

    Установка проволоки

    Установка проволоки

    Итоговый результат

    Итоговый результат

  2. Штучная черепица. Для такой кровли имеются специальные кронштейны, они имеют увеличенную длину ножки и несколько просечек с язычками. Язычок перед установкой кронштейна надо отогнуть на расстоянии, равном длине штучной черепицы, за счет этого увеличивается прочность крепления. Затем следует приподнять черепичину и подсунуть под нее кронштейн, при опускании кровли он фиксируется в неподвижном положении. Проволока к нему крепится обычным способом. Специальный кронштейн

    Специальный кронштейн

    Установленные кронштейны

    Установленные кронштейны

    Фиксация проволоки

    Фиксация проволоки

    Итоговый результат

    Итоговый результат

  3. Листовая металлическая черепица. Для крепления проволоки продаются специальные кронштейны, которые нужно фиксировать сверху кровли саморезами. Надо добиваться, чтоб саморезы обязательно попадали в доски обрешетки. Для герметизации отверстия используются две резиновые прокладки. Одна устанавливается между кронштейном и поверхностью кровли, а вторая между кронштейном и шайбой самореза. Кронштейн с прокладкой и шайбой

    Кронштейн с прокладкой и шайбой

    Зафиксированные кронштейны

    Зафиксированные кронштейны

    Фиксация проволоки в кронштейнах

    Фиксация проволоки в кронштейнах

    Узел стыковки

    Узел стыковки

    Молниезащита

    Молниезащита

  4. Гибкая битумная черепица. Это кровельное покрытие имеет сплошное основание, что намного упрощает технологию фиксации кронштейнов. Они прикручиваются к поверхности обыкновенными саморезами по дереву, для герметизации отверстий используются резиновые подкладки. Фиксация кронштейна саморезами

    Фиксация кронштейна саморезами

    Проволока зажата в кронштейне

    Проволока зажата в кронштейне

    Молниезащита на крыше

    Молниезащита на крыше

    Крепление токоотвода на стене

    Крепление токоотвода на стене

Практический совет. Бывают ситуации, когда по проекту громоотвода требуется одну проволоку перебросить с переднего ската на задний. В месте пересечения с коньковой проволокой их рекомендуется соединить, пользуйтесь для этого элементами с болтовыми затяжками. Таким образом вы добьетесь надежного контакта токоотводов.

Цены на держатели для токоотвода

Держатели для токоотвода

Шаг 7. Прикрутите кронштейны к кромке желоба водосливной системы, проволока к ним фиксируется болтами. Соединения затягивайте с большим усилием.

Кронштейны прикручены к кромке водосточного желоба

Кронштейны прикручены к кромке водосточного желоба

Способ прокладки токоотводов

Способ прокладки токоотводов

Установленные на доме токоотводы присоединяется к заземлению.

Для соединения токоотвода идущего от молниеприемной сетки с заземлителем используют зажим крестовой с разделительной пластиной

Для соединения токоотвода идущего от молниеприемной сетки с заземлителем используют зажим крестовой с разделительной пластиной

Контрольный зажим токоотвода

Контрольный зажим токоотвода

Изготовление заземления

Это самый важный элемент громоотвода, как уже выше сообщалось, рассчитывать параметры должен только специалист со специальным образованием. Он должен знать сопротивление грунта, его состав, близость грунтовых вод и другие исходные данные. На основании расчетов выбирается материал изготовление металлических штырей, расстояние и количество, глубина закапывания для каждого заземления. В зависимости от размеров дома подбирается конкретное расположение заземлителей.

Для чего заземляют молниеотводы

Для чего заземляют молниеотводы

Цены на стабилизаторы напряжения

Стабилизаторы напряжения

Общие советы по изготовлению

  1. У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
  2. Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
  3. Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
  4. Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Важно. Категорически запрещается подключать заземлению громоотвода заземление проводки дома – в случае короткого замыкания возможно поражение электрическим током.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Для чего заземляют молниеотводыТеперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам. А как этого достичь, можно прочитать на страницах нашего сайта.

Видео – Монтаж громоотвода

Как сделать громоотвод в частном доме своими руками

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям Сам Электрика о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:Схема молниеотвода на даче

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.Штыри для отвода молнии

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.Защитная сетка

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.Защита дома тросом

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой.Соединение проводов на крыше Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме треугольник, которая как раз и показана на фото:Конструкция заземляющей системы дома

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Чтобы Вам было понятнее, как самому собрать систему громоотвода частного дома в единое целое, предоставляем пошаговую инструкцию с фото примерами:

  1. Рассчитываем материал. Самым важным моментом является выбор длины молниеприемника. Для эффективной защиты нужно произвести расчет таким образом: 1,5 радиуса защиты территории составляет высота мачты. К примеру, если высота стержня 10 метров, зона защиты будет иметь диаметр 30 метров. Схема ниже дает понять всю суть расчета. Обращаем Ваше внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если же не удается одним молниеприемником покрыть всю площадь дома, лучше сделать мачты в 2 либо 3 разных местах.Расчет зоны действия
  2. Устанавливаем приемники в подходящих местах, согласно рекомендациям, предоставленным выше.Молниеотвод на деревянном доме фото
  3. Самостоятельно протягиваем по крыше и стенам токоотвод от стержней к заземлению. Крепить проволоку рекомендуется специальными пластиковыми крепежами. Чтобы сделать наращивание длины проволоки, используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по водосточному желобу, закрепив проволоку хомутами.Система отвода молнии
  4. Подсоединяем токоотвод к заземляющему контуру. Для этого рекомендуется использовать сварку либо болтовое соединение. Чтобы контакт был хорошим, а соответственно, громоотвод эффективным, перед соединением зачистите все участки от ржавчины и грязи до металлического цвета.Соединение с заземляющим контуром
  5. Проверьте сделанную молниезащиту мультиметром, замеряв ее сопротивление. На табло должно быть показано значение, не более 10 Ом.

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Похожие материалы:

зачем он нужен и как его сделать

Куда ударяет молния?

Существует мнение, что молнии ударяют в те места, где имеются залежи металла или подземный источник воды. Этим отчасти можно объяснить тот факт, что у одних на дачах во время гроз «постоянно молнии», а у других все спокойно.

Известно и свойство «стрел Зевса» ударять в самое высокое строение, дерево, стоящее посреди поля, а также в металлические конструкции. Последнее обстоятельство и служит «противоядием» от молний – громоотводы изготавливаются из металла.

Устройство громоотвода

Громоотвод состоит из трех частей: молниеприемника, токоотвода и заземлителя.


Молниеприемник

То, что принимает на себя удар молнии. В частном строительстве обычно применяются молниеприемники либо в виде штырей, установленных выше самой высокой точки здания, либо в виде тросов, натянутых над коньком. Существует и молниезащита в виде сетки, но она применяется преимущественно в системах молниеотводов многоквартирных домов.

Металлические штыри
Лучшим материалом для изготовления молниеприемника считается медь, но зачастую они изготавливаются из стали. Чтобы стержень не сгорел при контакте с молнией, необходимо правильно подбирать его сечение. Для медных изделий это 35 мм² (Ø около 7 мм), для стальных – 70 мм² (Ø 9,5 мм). По длине рекомендуется использовать стержни от 0,5 до 2 м.

Молниеприемник в виде штыря
Молниеприемник в виде штыря

Тросовая молниезащита
Считается более эффективным решением, так как такая конструкция способна защитить большую площадь. Трос сечением не менее 35 мм² натягивают между двумя стойками, закрепленными на коньке крыши. Закрепляют его болтовыми зажимами. Если трос очень длинный и провисает, посередине устанавливается дополнительная стойка.

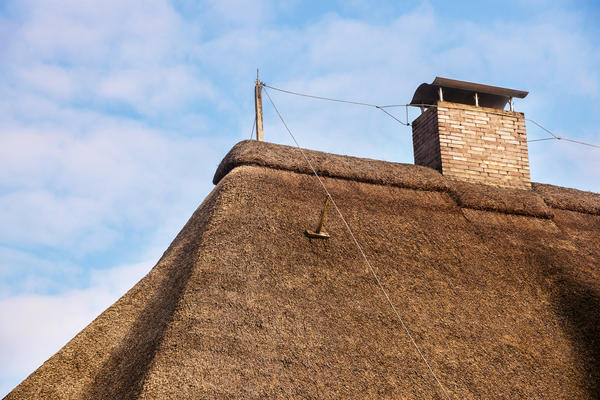

 Тросовая молниезащита на соломенной крыше
Тросовая молниезащита на соломенной крыше

После устройства молниеприемника независимо от его вида необходимо организовать токоотвод.


Токоотвод

Задача токоотвода – отводить молнии к прибору заземления. Он представляет собой медную, алюминиевую или оцинкованную стальную проволоку Ø 6-8 мм. Для соединения с молниеприемником используют болтовые зажимы, кабельные стяжки, металлические клеммы. А для соединения с заземлением следует применять сварку или пайку твердым припоем.

Молниеотводы прикреплены к водостокам специальными держателями
Молниеотводы прикреплены к водостокам специальными держателями

Закрепляется токоотвод через каждый метр специальным пластиковым или металлическим держателем. Изгибы токоотвода должны быть плавными, а их количество при прокладке сведено к минимуму.


Заземлитель

Последний элемент громоотвода – заземлитель. Именно он отводит молнию, попавшую в молниеприемник и отведенную токоотводом в землю.

Последний элемент громоотвода - заземлитель
Последний элемент громоотвода — заземлитель

Устраивать заземлитель нужно в местах отдаленных от крыльца и пешеходных дорожек. Обычно выбирают место неподалеку от забора.

Заземлители также бывают разными. Для хозяйственных построек чаще всего делают самый простой заземлитель: вбивают в землю стальную нерельефную арматуру на глубину 0,8-1 м на некотором расстоянии от дома. Для защиты домов обычно используют контур заземления треугольником или линейный.

При использовании линейного способа вырывают траншею и устанавливают в ней каркас из стальной полосы шириной 40 мм и толщиной 4 мм. Треугольный каркас изготавливают из стальных уголков 40×40 мм и толщиной 5 мм. Его также закапывают в землю, но траншею под него делают треугольной. Некоторые мастера советуют в траншеи засыпать минеральные соли для повышения электропроводности заземлителя. Однако с этим способом следует быть осторожнее, так как соль может повредить корням растений.

Остается пожелать, чтобы в ваш дом никогда не попала молния, – а как сделать громоотвод, вы уже знаете.

Автор: Анастасия Кунаева.

Читайте также:

Нужен ли в деревянном доме громоотвод — Все про дачу

Издревле молния была для человека одним из самых пугающих природных явлений — громовая стрела, испепеляющая всё и вся! Спасением от неё была только молитва… И так было до середины восемнадцатого века, пока гениальный американец Бенджамен Франклин, открывший электрическую природу молнии, ни изобрел громоотвод. С той поры прошло немало времени, но до сих пор защита от молний Франклина используется, почти не изменившись.

Содержание.
1. Принцип работы громоотвода.
2. Устройство внутренней молниезащиты.
3. Наружная защита от молнии и громоотвод своими руками.
4. Вопросы о громоотводе и молниезащите.
5. В заключении.

Снисходительно хмыкнуть, читая греческие мифы о стрелах Зевса, конечно можно, но вот обеспечить молниезащиту в частном доме или на даче абсолютно лишним не будет. Попадание молнии редко, но его последствия таковы, что часто хватает и единственного. Так что лучше все же перестраховаться, поскольку, претензии «Почему я?!» есть шанс высказывать потом апостолу Пётру. Устроить молниезащиту своими руками достаточно просто, главное понимать основные принципы, о них мы и поговорим.

Содержание статьи:

Принцип громоотвода

Принцип громоотвода достаточно прост, это отведение электрического заряда молнии в землю, таким образом, что бы он не наносил вреда и не причинял разрушений. Молниезащита включает в себя два блока — наружный и внутренний. Наружный состоит из токоприемников, воспринимающих разряд молнии, токопроводов (молниепроводов) проводящих ток и заземления, распределяющего заряд в землю.

Внутренняя молниезащита

Задача внутренней молниезащиты состоит в обеспечении сохранности электронного оборудования дома от скачков напряжения вызванных молнией. Это бывает гораздо чаще, чем прямой удар. Скачек напряжения в сети может вызвать разряд молнии, ударивший в нескольких километрах от вашего дома. В качестве защиты используются разрядники/ограничители перенапряжения. Сделать их самостоятельно не получится, а вот приобрести и установить своими руками несложно. Повозиться стоит, поскольку оплата наемных электриков обойдется весьма не дёшево.

Внутренняя защита от молний, может быть обеспечена и самым простым методом: выключив электронику при приближении грозового фронта на расстояние менее 3 км. Определить расстояние до грозового фронта можно следующим образом: если между молнией и звуком грома проходит менее 10 секунд, то пора выключать компьютеры и телевизоры.

Наружная защита от молнии, громоотвод своими руками

Молниезащита дома своими рукамиНаружная защита начинается со стержневого токоприемника, к которому крепится токопровод из железной проволоки круглого сечения, диаметром 6 — 8 мм, соединяющий токоприемник (молниеприемник) с контуром заземления. Сам контур изготавливается из полосы сечением не менее 150 мм2 (полосы 4х50 мм вполне достаточно). Заглубленный электрод выполняется из стального прута диаметром не менее 18 мм. Как это все располагается по отношению к дому, видно из рисунка.

Соединения деталей молниезащиты желательно выполнять с помощью электросварки. Если это, по каким-то причинам затруднительно, соединяют детали стальными хомутами на болтах с гайками, хорошенько их затягивая.

Расстояние от контура заземления до здания обычно принимают 1—1,5 метра. А вот высоту молниеприемника определяют исходя из необходимого конуса защиты, он в свою очередь определяется углом защиты, который составляет приблизительно 70 градусов от вертикали. Т. е. верх стержня токоприемника представляет что-то вроде верхней точки зонтика. Все конструкции находящиеся под этим «зонтиком» защищены от удара молнии, а те которые выше, требуют дополнительной защиты. Такой защитой может стать еще один токоприемник.

Вопросы о громоотводе и молниезащите

В заключении

Когда-то, некто Бавалле, в 1783 году поставил на своей крыше молниеотвод в виде меча, направленного в небо. Возмущенные соседи подали на новатора в суд, но проиграли, и вызывающий громоотвод остался на доме довольного Бавалле.

Курьезный случай, имевший последствия весьма удивительные, поскольку выиграв это непростое дело, дотоле никому неизвестный 25 летний адвокат начал стремительную политическую карьеру, приведшую его в 33 года к званию лидера Великой Французской революции и на гильотину в 36… Звали этого адвоката Максимилиан Робеспьер. Вот так вот!

Так же в разделе «Электрика» можно узнать как сделать заземление и многое другое. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Source: chonemuzhik.ru

Читайте также

Молниезащита частного дома своими руками

Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

1

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

2

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

3

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

5

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

4

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

  1. Активные;
  2. Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

6

6-1

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

7

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Дальше рассматривать будем только такую защиту, поскольку ею можно оборудовать дом самостоятельно, а вот оборудование для активной защиты устанавливается только специалистами.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

8

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

9

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

9-1

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

10

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

11

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

12

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

13

14

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

15

Заземлитель.

16Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

17

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

18

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Далее можно переходить к установке приемника.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.

19

Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.

20

21

22

23

К приемнику токоотвод можно закрепить и при помощи болтов, а вот к заземлителю – только при помощи пайки или сварки.

Останется только закопать вырытую заранее траншею.

24

Что касается монтажа защиты на дом с деревянными стенами, то принцип идентичен, но есть одно условие – прикреплять токоотводы непосредственно к стене нельзя.

Они должны располагаться на удалении от стены не менее чем на 150 мм.

25

Внутренняя защита дома

Это было все, что касается внешнего типа защиты. Напоследок же немного о внутренней, ведь полностью защитить здание от воздействия молнии внешний тип не может, поэтому желательно использовать оба этих типа.

Итак, внутренняя защита оберегает бытовую технику от скачков напряжения, которые может создать заряд молнии.

Для внутренней защиты используются специальные устройства защиты импульсного перенапряжения (УЗИП).

Выпускается большое количество таких устройств с разной степенью защиты.

Эти устройства подключаются к электрической сети дома и устанавливаются в распределительном щитке на входе.

26

Только после установки этого устройства можно будет с уверенностью сказать, что дом полностью оборудован молниезащитой.

Оцените статью

молниезащита частного дома ⋆ Марковцы.ру

Молниезащита частного дома.

Данная статья выражает лишь субъективное мнение автора и не может служить основанием для принятия решения. Изложенный материал предназначен лишь для разумного осмысления перед принятием решения о монтаже молниезащиты (громоотвода) частного дома при ограниченном бюджете. Речь в статье будет идти не о промышленных объектах и не о больших многоквартирных домах. В основе статьи лежит не только профессиональное оценочное суждение, но и практический опыт ликвидации последствий разного рода ЧП, вызванных повышенным напряжением.

Материал не является учебным пособием и специально написан доступным языком.

Актуальная ли эта тема для Подмосковья?

Однозначно, да. Молния — это мощнейший искровой разряд, достигающий в длину 321 км и имеющий не только колоссальное напряжение, но и огромную силу тока. Попадание молнии в дом может нести огромную опасность не только разрушением и пожаром, но и смертельным поражением электричеством находящихся в доме людей. А грозы для Подмосковья не редкость. Взвешенно оценить риск и принять решение о монтаже или отказаться —  должен быть разумный выбор каждого. Наиболее актуальна тема защиты дома от поражения молнией в регионах, где интенсивность гроз превышает более 80 часов в год.

Тема неоднозначная и спорная

Монтаж громоотвода (молниезащиты) при отсутствии такой у соседей — это превращение собственного жилища в искусственный молниеприёмник. Но больше голосов склоняется к монтажу подобных устройств. Решать вам.

Нужна ли молниезащита загородного дома?

На форумах не принято обсуждать эту тему, так как в профессиональном сообществе нет единой точки зрения на этот счет. Однозначный ответ дают только производители специальных монтажных комплектов молниезащиты или агенты по продажам загородных домов, продающих молниезащиту как дополнительную опцию.

Вероятность попадания молнии в дом.

Нет такой точной формулы, по которой можно оценить вероятность поражения вашего дома. Молния — это явление отличающиеся непредсказуемым поведением, и куда она ударит — неизвестно. Знать надо то, что по некоторым данным 30% молний достигают земли.

На риск поражения здания ударом молнии может оказать существенное  влияние:

  • Географическое расположение (высота или низина)
  • Влажность воздуха
  • Высота самого здания относительно соседских
  • Наличие высоких деревьев в непосредственной близости.

Что может «притянуть» молнию?

Вышки сотовой связи, высокие антенны, высокие деревья и т.д.

Важно!

Молниезащита — это специальный монтажный (самодельный) набор, рассчитанный на защиту (смягчение) последствий удара молнии в ваш дом, при этом надо знать, что не каждый дом горит при ударе молнии. Искусственным громоотводом могут служить более высокие дома рядом, электрофицированные столбы или мачты освещения, также и громоотводы соседей. Чем толще все элементы молниезащиты, тем надёжней она. Рассчитать силу поражения молнией невозможно.

Важно знать, что нет никаких правовых коллизий в части запрещения монтажа системы молниезащиты в частном (загородном доме). За отсутствие/наличие молниезащиты штрафа по КОАП пока нет. Это значит, что вы свободно можете самостоятельно установить подобную защиту или нанять монтажную бригаду. Питать иллюзии, что любая бригада сделает хорошо, не стоит.  Зачастую, подобные виды работ носят сезонный характер (лето, осень) и бригады набирают по объявлению. Подобные работники получают незначительный процент у организатора, и качество монтажа порою вызывает уныние. Гарантия, как правило, на монтаж молниезащиты — 1 год.

Что представляет собой простейшая молниезащита (громоотвод).

Любой комплект молниезащиты состоит из:

— заземления (куда «уходит» разряд молнии, отсюда и название соответствующее)

— молниеприёмника (Толстый стальной штырь принимающий разряд)

— специальный токопровод (токоотвод, по которому происходит мгновенное перемещение разряда от приёмника молнии до земли)

На самой высокой части крыше устанавливают толстый металлический стержень, к нему присоединяется стальная  проволока, толщиной не менее 6 мм и соединяется с заземлением.

Заземление выполняют из металлических штырей или уголков по принципу, чем глубже, тем лучше. Штыри (уголки) обвариваются 40 мм металлической полосой. Окрас заземления запрещён, разрешен только окрас мест сварок, так как такие места гниют быстро. Раз в несколько лет заземление нужно мегерить специальным прибором мегаомметром для проверки его работоспособности. Помните, что металл в земле имеет свойство сгнивать и не надо забывать мониторить состояние, от этого может зависеть ваша собственная безопасность.

Заземление для громоотвода делается отдельно от контура заземления дома. В продаже есть типовые уже готовые контуры заземления

Если дом деревянный, монтировать вплотную к дому нельзя. Используйте специальные хомуты. Велик риск пожара, поэтому выдерживайте расстояние.

Активная молниезащита.

Отличается от простейшей способностью ионизации воздуха и за счет этого достигается наивысший защитный эффект. Говорить о ней не буду — удовольствие не для обычной дачи в силу высокой стоимости.

Внутренняя молниезащита.

Необходимо понимать, что удар молнии рядом может вызвать значительный скачок напряжения, что может вывести из строя все современные электроприборы. Это более массовое явление, чем прямое поражение молнией загородного дома. Самый действенный способ это просто обесточивать дом. У кого позволяют финансы то монтировать УЗИП (защита от импульсных перенапряжений).

Сами УЗИПы бывает разных видов, но любой УЗИП состоит из варистора (нелинейный резистор). Вещь в быту необходимая, сопротивление варистора нелинейно и зависит от напряжения. При ненормальном скачке напряжения сопротивление варистора падает до нуля и бросок тока уходит в «землю». Установка УЗИПа без контура заземления бессмысленна.  О самих УЗИПах поговорим в следующей статье; в любом случае иметь понятие дачнику об УЗИПах и варисторах необходимо.

В каких случаях надо в первую очередь позаботиться о защите крыши.

Мало кто знает, что крыши из новомодной металлочерепицы и профлиста (или просто оцинковка), могут представлять опасность для человека, если не заземлены. Речь идёт о деревянных домах. Такие крыши способны как ёмкость накопить электрический заряд и при касании их человеком возможно поражение электрическим разрядом. Любой заряд- это искра, которая может воспламенить рубероид или дерево. В таких случаях необходимо заземлять крышу. Все имеющиеся металлические элементы на крыше (флюгер) необходимо присоединять к крыше проводником.

Громоотвод и безопасная зона.

Каждый громоотвод имею свою зону безопасности. По общепринятому правилу он рассчитывается по формуле-:

1.5*H, где H — высота молниеприёмника. Это зона разумной безопасности. Проверять на себе не стоит. В случае грозы ищите укрытие и не находитесь на открытой зоне.

Кроме того, громоотвод можно сделать не на доме, а на дереве при следующих условиях —

а) Растет не ближе 3 метров к дому,

б) Выше в два раза.

Нормативная база для ознакомления

Гост 13109-97

Гост Р51317.4.5. 99

Гост Р 51992-2002

Инструкция РД 34.21.122-87

Инструкция СО 153-34.21.122-2003

автор Марк Темников

корректор и фото Леся Зотова

Статья написана для группы «Дача в Подмосковье»

Мы «в контакте«

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
