Показывает направление ветра на крыше: устройство флюгера

МЫ СТРОИМ
ВОЗДУШНЫЕ МОСТЫ!

Чем отличается флюгер от ветроуказателя?

Вернуться к статьям

Флюгер — представляет собой уникальную, конструкцию из металла, расположенную на вертикальной оси и поворачивающийся под воздействием ветра. Принцип действия устройства очень прост: металлическая пластина вращается под воздействием воздушного потока, показывая тем самым направление движения ветра и указатели стороны света. Как правило, флюгер устанавливают на крыше зданий.

Изначально, флюгеры имели практическое применение, но позже — стали носить исключительно декоративный характер, служащий, в основном, для украшения зданий.
В начале XVIII века было мнение, что фигурки флюгеров обладают мистической силой: предупреждают об опасностях, отводят беду и защищают от бед и напастей. Выбор фигурки отражает внутренний мир жильцов, подчеркивая их вкусы и увлечения.

С ветроуказателем, всё гораздо интереснее.

Ветроуказатель, ветровой конус, колдун (airsock, wind cone) — представляет собой конус из ткани, предназначенный для указания направления и приблизительной скорости ветра. Используется главным образом в авиации, а также на химических, нефтяных заводах, где есть риск утечки газа.

Почему флюгер раньше украшали фигуркой петуха

Как правило, устанавливается на летном поле аэродрома или вертодрома, открытых площадках, возвышенностях. Устройство и порядок размещения ветроуказателя в России регламентируется согласно ГОСТ 25269-82 и является обязательным элементом при проектировании места взлёта и посадки воздушного судна.
Ветровой конус представляет собой полосатый рукав, яркого цвета, прикрепленный к мачте или шесту.

Колдун бывает разных размеров: от 1 до 6 метров в длину и его можно было отчётливо увидеть с высоты борта воздушного судна. На его материю, наносятся яркие полосы красно-белого, оранжевого или чёрно белого цвета. Конус может свободно вращаться по вертикальной оси, тем самым показывая направление ветра.

Скорость ветра можно приблизительно определить по размеру части тканевого рукава, которая поднимается горизонтально – чем она больше, тем сильнее дует ветер.

Первая полоска поднимается горизонтально при бризе в 3 узла (5,5 км/ч, 3,5 м/ч)
Вторая полоска – 6 узлов (12км/ч)

Третья полоска – 9 узлов (17 км/ч)
Четвертая полоска – 12 узлов (22 км/ч)
Последняя полоска – 15 узлов (27 км/ч) и более
Существуют ветроуказатели, на которых установлена система подсветки, это нужно для того, чтобы обеспечить контроль за скоростью и направлением ветра в тёмное время суток.

Ориентироваться можно и по углу положения конуса относительно земли:
При таком варианте — скорость ветра принято рассчитывать по следующей формуле:
sin угла*скорость, при которой тканевый конус принимает горизонтальное положение, как правило, различают 5 углов наклона:

30 град – 15 км/ч
45 град – 20 км/ч
60 град – 24 км/ч
80 град – 27 км/ч

90 град — 28 км/ч

Подведя итоги, становится очевидным, что в настоящее время прямое назначение флюгера не столь важно, он является декоративным элементом кровли, придающим очарование старины и подчеркивающим индивидуальный стиль постройки. В то время, как ветроуказатель – играет большую роль в авиации и является неотъемлемой частью при проектировании вертолётной площадки и аэродрома, который регламентируется соответствующим ГОСТом.

Виды флюгеров по конструкции
Различия по предназначению
Самодельный флюгер
Установка флюгера на крышу
Как установить противовес

В старину установка флюгера на крышу была необходима, чтобы определить направление ветра.

Угадываем направление ветра: устанавливаем на крышу флюгер

Особенно это было актуально для рыбаков и моряков. После изобретения точных метеорологических приборов и устройств установка флюгера на крыше обусловлена желанием придать зданию индивидуальность.

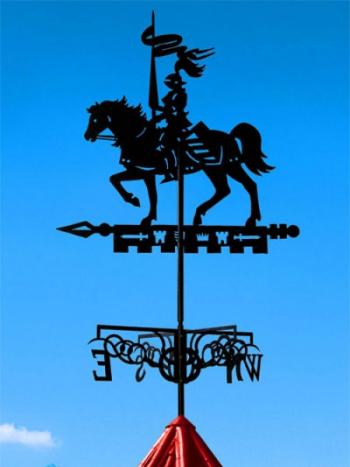

Виды флюгеров по конструкции

Перед тем, как установить флюгер на крышу, необходимо определиться с его формой, материалом изготовления и назначением. В некоторых европейских странах, например, в Дании и Норвегии, жители считают, что символика этого устройства способна приносить в дом либо удачу, либо, наоборот, несчастья и безденежье.

В древности среди славянских народов наиболее популярными считались фигурки животных или птиц, а вот на крышу скандинавских домов чаще всего устанавливали изображения сказочных и мифических существ: драконов, ангелов, грифонов. Тогда люди были уверены, что эти фигурки защитят от злых сил и демонов, а также помогут укрепить семейные узы. В домах судей и чиновников было принято украшать кровли изображением лошади или лося.

На территории России и соседних стран символика фигурок основывалась на природных мотивах. Чаще всего украшал конек крыши петух, гусь, кот или аист – они предупреждали об изменении погодных условий в зависимости от направления ветра.

Сегодня владельцы частных домов отдают предпочтение представителям животного мира — льву, сове, медведю. В районах, приближенных к морскому побережью, обычно можно увидеть такой декоративный элемент как корабль.

Что касается материала изготовления, то здесь предпочтение отдано металлическим сплавам. Наиболее прочным и долговечным будет флюгер на крышу, изготовленный из бронзы, меди, стали. Определяющим фактором при выборе материала считается сопротивление воздействию атмосферных осадков и конденсату. Если изготовить флюгер из дерева, он прослужит непродолжительное время.

По способу изготовления эти изделия делают:

Различия по предназначению

В настоящее время предпочтением пользуются кованые флюгера, имеющие при небольших размерах стильный дизайн.

По назначению устройства, указывающие направление ветра на крыше, бывают:

Дымоходными. Они не относятся к метеорологическим приборам. На них возлагается выполнение ряда задач, среди которых регулирование тяги, улучшение отвода дыма, защита печной трубы от задуваний ветра. Их изготавливают из меди или других металлов, чтобы избежать возгорания.

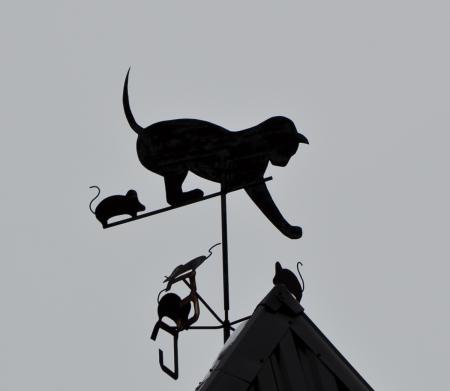

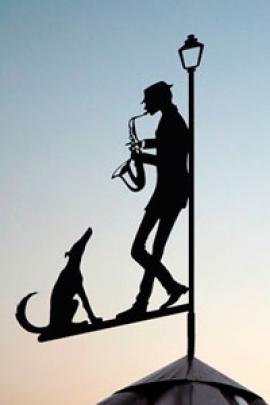

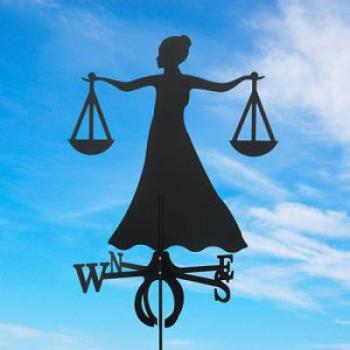

Декоративными. Отличаются своим стильным внешним видом. Ими нередко украшают жилые и общественные постройки. Конструкция флюгера в данном случае представляет собой кованые или литые элементы, украшенные или нет камнями. Иногда они выполняют функцию метеорологического прибора. Для этого изделия оснащают специальными пластинками с обозначениями, которые позволяют узнать направление и силу ветра. Такие флюгера могут быть плоскими или объемными.

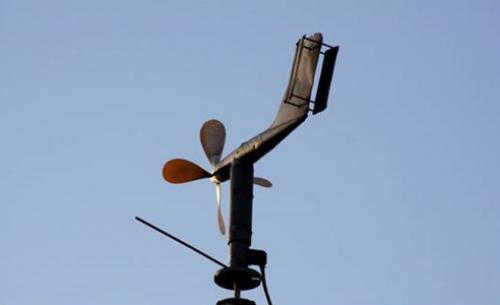

Метеорологическими. Их куют из металлических сплавов. Они являются сложными погодными устройствами. На них имеются отметки, благодаря которым метеорологи прогнозируют погоду. Подобные флюгера делятся на бытовые и профессиональные приборы. Последние изделия устанавливают на метеостанциях – они называются анеморумбометрами. У бытового варианта конструкция несложная, у него обычно имеется две отметки – север и юг.
Металлическими флюгерами Вильде. С их помощью определяют силу ветра. Они оснащены тонкой металлической пластинкой, обычно произведенной из легированной стали. Принцип их устройства очень простой. Изначально пластина располагается строго вертикально. При малейшем дуновении ветра она меняет положение. Исходя из величины отклонения от датчика, определяют силу ветра и частоту его порывов.

Самодельный флюгер

Прежде, чем приступить к изготовлению устройства своими руками, необходимо иметь эскиз. Можно отыскать картинку в интернете. Многие при выборе ориентируются на то, что означает флюгер на крыше, имеющий определенный силуэт.

В качестве основы для устройства используют разные материалы:

древесину;
пластик;
металлические пластины;
другие покрытия.

При выборе материала обращают внимание на его следующие характеристики:

Устойчивость к влаге. Чтобы продлить срок службы дерева, его покрывают краской для наружных работ или эмульсией.
Огнестойкость. Особенно это важно для дымоходных флюгеров.
Жесткость. Устройство должно соответствовать определенным требованиям к жесткости и прочности. В противном случае при значительных порывах ветра флюгер будет искажать показания.

Чтобы устройство выглядело интересно, статичную форму дополняют динамичной деталью. Тогда при малейших порывах ветра оно начнет вращаться и тем самым будет создана иллюзия постоянного движения фигурки на крыше. Такой прием позволит одновременно отгонять стайки птиц с кровли, поскольку те могут повредить покрытие.

После нанесения очертаний фигурки на основу флюгера ее вырезают режущим инструментом, подравнивают срезы и при необходимости окрашивают.

Установка флюгера на крышу

До того, как закрепить флюгер на крыше своими руками, необходимо изучить информацию относительно его элементов:

Фигурка. Ей отведена функция направляющего элемента. Для удобства ее дополняют стрелкой с отметками для быстрого определения направления ветра.

Противовес. Его устанавливают на противоположном от направляющей стрелки конце. Помогает с точным определением направления ветра и предотвращает ложные показания.
Ось. Она служит для установки фигурки. Поскольку ось не закрепляют жестко, флюгер может свободно вращаться при порывах ветра.
Металлическая гильза. Ее располагают поверх оси для защиты, поскольку та хрупкая и сильный ветер погнет ее.
Конус от атмосферных осадков. Его вырезают из тонкого стального листа и сворачивают. Затем крепят с помощью винта.

После того, как разобрались с конструкцией флюгера, можно приступать к его сборке и установке. Нередко указатели устанавливают на конек, поскольку он является самой высокой точкой здания. В него помещают ось и гильзу.

Чтобы этот узел не пришлось часто смазывать, в него по аналогии с подшипником можно вмонтировать металлический шарик – в итоге гильза будет легче вращаться вокруг оси. Сверху надевают конус, на который крепят флюгер.

Как установить противовес

В завершении монтажа устанавливают противовес. Необходимо учитывать вес и пластины, и противовеса, в противном случае устройство будет функционировать неправильно. При наличии чертежа монтаж выполняется легче.

После того, как флюгер закреплен, его окрашивают наружной краской, или покрывают эмалью. Правильно выполненная установка предполагает относительную жесткость – не следует сильно затягивать флюгер крепежными элементами. Иначе они будут сильно подвержены ветровым нагрузкам.

Оригинальный флюгер можно приобрести в магазине стройматериалов, ориентируясь на его функциональное назначение с учетом символики.

Уютный дом

Опубликовано на сайте: 20 июля 2012 г. 23:00
Публикация в газете: №27 (899) от 19 июля 2012 г.

Откуда взялся на крыше петух?

Эти забавные фигурки на крышах дач мы обычно воспринимаем как некий анахронизм, и все же флюгер – это весьма эффектное украшение, способное не только придать завершенный вид частному коттеджу, но еще и точный метеорологический прибор, который может оказаться полезен.

Самый древний флюгер, о котором знают современные историки, был расположен на Башне Ветров в Афинах, а изготовили его предположительно в 48 году до нашей эры. Автором проекта восьмигранной башни считается астроном Андроник из Кирр. Строение венчал фриз, украшенный символическими изображениями восьми ветров, а расположенный посередине полутораметровый флюгер, изображавший греческого бога глубин Тритона, указывал не только направление ветра, но и одного из восьми богов, управляющего в данный момент погодой. Таким образом, с самого момента своего появления флюгеры, помимо основного, имели символическое значение.

Эта традиция сохранялась в веках. Так, одной из наиболее популярных во все времена была фигурка петуха. До сих пор по-английски флюгер называют «weather cock», что буквально означает «погодный петух». Дело в том, что эта птица традиционно считалась символом бдительности, ей приписывали разнообразные магические свойства. Петух не только возвещал своим криком о наступлении каждого нового дня, но также, по народным поверьям, отпугивал нечистую силу, предупреждал о возможных болезнях, отваживал от дома воров и даже предупреждал пожары.

Другая ипостась петуха – христианский символ. Так, в IX веке Папа Римский издал указ, согласно которому каждый католический храм должен был быть увенчан фигуркой петуха – символом церкви и апостола Петра. Именно с этого момента флюгеры в виде петуха начали появляться на крышах католических соборов.

Кстати, петух – это еще и символ Франции, что объясняет преобладание в этой стране флюгеров соответствующей формы.

Впрочем, петух – далеко не единственный символ, который изображают флюгеры. Например, в Японии и Китае флюгеры обычно делали в форме дракона, защищающего дом и его обитателей от злых духов, а также символизирующего силу и великодушие, мужество и выносливость, благородство и мудрость. Поистине универсальный символ.

Мало кто знает, что крест с ангелом на шпиле Петропавловского собора в Санкт-Петербурге – это тоже флюгер. И даже знаменитые кремлевские звезды были закреплены на специальных подшипниках и вращались от ветра. Впрочем, это было сделано скорее для снижения ветрового давления, нежели для того, чтобы определять по звездам направление ветра.

По своему разнообразию современные флюгеры ничуть не уступают старинным. Если уж решили обзавестись такой красотой, главное здесь – правильно установить флюгер. Он должен крепиться в самой высокой точке кровли, например, на коньке, башенке или колпаке трубы, и обязательно строго вертикально. Чтобы правильно выставить указатели сторон света, нужно использовать компас, установленный на ровной горизонтальной плоскости. И конечно, нужно помнить, что стрелка флюгера указывает именно в сторону, откуда дует ветер, а не наоборот.

Но есть ли современному человеку какая-то практическая польза от флюгера? Как выяснилось – да. Дело в том, что метеорологические прогнозы обычно делаются для относительно больших районов либо достаточно крупных населенных пунктов и всегда имеют некоторую неточность по времени. Кстати, современные авиационные службы используют для определения направления и силы ветра именно флюгеры, просто более сложной конструкции и контролируемые электроникой. Таким образом, флюгер остается одним из наиболее доступных и при этом достаточно простым и весьма точным устройством для предсказания погоды.

Подготовлено по данным пресс-службы компании «Металл Профиль»

Другие статьи на тему: Уютный дом

Терминатор в вашем доме
«Не прогуляться ли?
Почему флюгер раньше украшали фигуркой петуха
Хоть подышим воздухом». И это говорят в загазованном городе! Но, увы, специалисты правы. В квартире, по их мнению, что ни изделие, то опасные выделения, угроза здоровью. Как же оздоровить домашнюю атмосферу?
С новым… ремонтом!
Намечая задачи на будущий год в преддверии зимних праздников, многие подумывают затеять ремонт. Но прежде нужно определиться с фронтом работ, продумав все детали, найти специалистов и, разумеется, предотвратить все возможные неприятности.
Чтобы к вам пришла лишь осень
Летние деньки остались в прошлом – значит, для многих настала пора проститься с любимой дачей до весны. Увы, помимо вступившей в свои права осени, в ваше отсутствие на участок могут нагрянуть воры или хулиганы. Как же грамотно подготовить дачу к долгому отсутствию хозяев и сберечь имущество?
Что нам стоит дом построить
Лето – прекрасная пора для того, чтобы заняться строительством дачи или привести в порядок загородный дом. Насколько благоустроенной окажется «фазенда», зависит от того, какие специалисты будут заняты строительством, и грамотно ли оформит с ними деловые отношения хозяин дачи. Проверить нужно все – от каждой строчки в договоре до последнего вбитого гвоздя.
Фокусы с «квадратами»
Главное – творчески подойти к делу. В Китае появилась необычная квартира-трансформер. Она расположена в жилом здании, построенном 40 лет назад, в восточном районе Гонконга.

1. Материалы изготовления
2. Основные элементы флюгера
3. Изготовление флюгера
4. Крепление флюгера на крыше

Чтобы знать направление ветра, его скорость и силу в такой науке как метрология применяют специальный прибор, изображенный на фото, который называют флюгером. Он имеет вид флажка, для изготовления которого используют различные материалы, в том числе металла. На противоположном конце у него имеется противовес. Можно делать флюгеры своими руками.

Относительно недавно эти приборы на зданиях устанавливали многие владельцы домов, особенно в приморских городах, но сегодня они менее востребованы. Правда, в прибалтийских республиках, входивших ранее в состав Советского Союза, а также в скандинавских странах и ряде других европейских государств их можно увидеть на многих крышах жилых строений и сооружений разного назначения. Там среди населения популярно изготовление флюгеров своими руками.

В таких городах как Таллинн, Рига, Амстердам флюгер стал визитной карточкой. Выдающиеся местные мастера превратили изготовление флюгера своими руками в настоящее искусство. Так неповторимые по внешнему виду и изяществу исполнения эти изделия уже не одно столетие украшают собой Московский Кремль в российской столице, здание городской ратуши в Риге, а в Санкт-Петербурге шпиль Петропавловского собора.

Для украшения крыши строения и придания ему индивидуального стиля можно заказать данное изделие профессионалу или сделать флюгер своими руками – чертежи на него имеются в интернете и специальной литературе. Некоторым умельцам достаточно рисунка и эскиза.

Небольшие изделия с движущимися деталями хорошо видны на беседках, гаражах, теплицах, а кроме этого, например, флюгер с пропеллером своими руками, хорошо отпугивает птиц с садовых участков.

Материалы изготовления

Чаще всего встречается стальная или медная вертушка флюгер своими руками, которую покрывают краской для проведения наружных работ. Реже встречаются кованые изделия. Флюгеры, сделанные из подручных материалов, встречаются нечасто.

Это может быть флюгер своими руками из бутылки, дисков, пришедших в негодность, жести, влагостойкой фанеры и прочего. Народная фантазия не знает предела и это позволяет сделать свой дом оригинальным. Если используется дерево, то подвижные элементы не следует соединять жестко. А вот флюгер из бумаги своими руками использовать можно только в качестве игрушки.

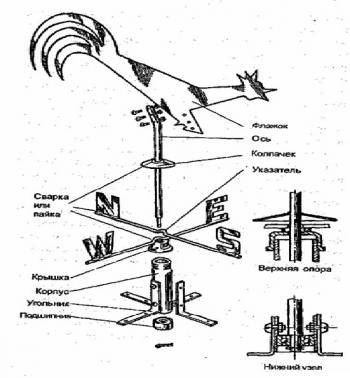

Основные элементы флюгера

Перед тем, как изготовить флюгер своими руками, необходимо ознакомиться с его конструкцией и приготовить материалы и инструменты.

Флюгер состоит из таких основных частей:

корпус, представляющий собой отрезок трехдюймовой трубки, имеющий длину 13 сантиметров;
ось – в качестве нее используют гладкий арматурный стержень с диаметром 10 миллиметров длиной 45 сантиметров;
крышка корпуса, в данном случае можно приобрести глухую заглушку на трубу, просверлив в ее центре 10-миллиметровое отверстие;
роза ветров, она состоит из 4-х стальных прутиков, имеющих длину 20 сантиметров и диаметр 6 миллиметров. Их приваривают под прямым углом по бокам крышки крест-накрест.
Ветроуказатель
К концам прутков крепят буквы, чаще всего латинские, обозначающие стороны света. Высота должна позволять достаточно хорошо их видеть, стоя на земле – это примерно 70 миллиметров;
флюгарка на дымоход, ее выполняют из нержавейки или тонкого медного листа.

Изготовление флюгера

Изготовить флюгер своими руками из металлических элементов можно в следующей последовательности:

в верхней части на трубке для корпуса нарезают резьбу, а в нижнюю часть забивают нужного размера подшипник, имеющий внутреннее кольцо 9-миллиметрового диаметра;
пруток для оси протачивают, пока не получится диаметр размером 9 миллиметров. Желательно такую операцию производить на токарном станке. Можно воспользоваться наждаком, но тогда расточку следует делать тщательным образом, контролируя размер прутка с использованием штангенциркуля, периодически примеряя его к отверстию подшипника;
крышку корпуса, на которую приварена «роза ветров», плотно навинчивают на трубку корпуса;
пруток оси вставляют в отверстие в крышке вплоть до упора в подшипник, необходимо, чтобы он плотно был закреплен в его кольце. Нужно убедиться в легкости вращения оси, поскольку от этого зависит чуткость реагирования метрологического прибора на даже слабое дуновение ветра;
с целью защиты корпуса от возможного проникновения влаги прямо над крышкой приваривают маленький колпачок, который предварительно вырезают из тонкой стали;
ось подгоняют под нужный размер, отрезав лишнюю длину. К ней с помощью пайки или сварки крепят флюгарку, благодаря которой определяется внешний вид изделия. Она бывает различной оригинальной формы: флюгер-самолет своими руками, птицы, животные, персонажи сказок. Флюгарку делают самостоятельно или заказывают в мастерской.

Как сделать флюгер своими руками, подробная видео инструкция:

Крепление флюгера на крыше

До установки флюгера на крыше его корпус набивают солидолом или литолом, а затем при помощи обычного компаса регулируют розу ветров, чтобы она совпадала с расположением сторон света, что обеспечит правильную работу флюгера для крыши.

Существует несколько способов крепления прибора:

к концу корпуса приваривают фланец, имеющий круглую форму;
используют плоские пластины или хомуты;
монтируют на колпак дымохода, применяя специальные в виде распорок металлические полосы. Читайте также: «Как устанавливать флюгер на крышу, виды, особенности».

Чтобы определять силу ветра, на флюгер устанавливают свободно раскачивающуюся вертикальную пластинку. Размер ее отклонения укажет силу ветра. Если флюгер хорошо изготовлен и закреплен, даже при небольшом дуновении он будет непрерывно вращаться.

Установка флюгера на крышу дома, пожалуй, самая ответственная и сложная задача, которую Вам предстоит решить после покупки флюгера.

Вне зависимости от того, на какую поверхность будет установлен флюгер, необходимо соблюсти три главных условия.

Первое.

Ось вращения флюгера, должна быть установлена строго вертикально. Для соблюдения этого условия, необходимо использовать строительный уровень. При невыполнении этого условия, флюгер не прослужит долго и рано или поздно завалится набок.

Флюгер — прибор для измерения направления ветра

Второе.

Ось вращения должна быть максимально надежно прикреплена к крыше или фасаду (в зависимости от выбранного способа крепления). Это место, испытывает самые большие нагрузки при эксплуатации флюгера.

Третье.

Все отверстия, которые возникают в процессе установки, должны быть тщательно обработаны герметиком, чтобы исключить возможность попадания осадков внутрь помещения.

Когда устанавливать флюгер?

Флюгер лучше всего устанавливать в процессе постройки дома, до того как уложено финишное покрытие крыши. Во-первых, доступ к месту установки гораздо проще, на доме еще стоят леса и лестницы. Во-вторых, есть свободный доступ к стропильной системе, что позволяет надежно закрепить флюгер и загерметизировать все крепежные отверстия.

Установка флюгера на готовую крышу, обычно сложнее и требует больше времени и усилий.

В зависимости от места установки, мы предлагаем Вам несколько типовых вариантов установки флюгера на крышу.

1. Крепление для двухскатной крыши.

Этот способ крепления подойдет как для готовой, так и для незавершенной крыши. Кронштейн изготовлен из 2 мм. конструкционной стали и надежно приварен к оси вращения. По умолчанию, угол ската составляет 135 градусов. Однако, Вы сможете изменить угол вручную, приложив некоторое усилие. На кронштейне расположено 12 крепежных отверстий.

2. Крепление для четырехскатной (а также любой пирамидальной и конической) крыши

В современных домах зачастую проектируют четырехскатные крыши и различные башенки, на которые флюгер так и просится. Для того, что бы установить флюгер на подобную конструкцию, рекомендуем использовать соответствующее крепление. При необходимости угол наклона крепежных пластин можно регулировать вручную. Крепление изготовлено из стали толщиной 2 мм. и приварено к оси вращения.

3. Торцевое крепление.

Пожалуй, это самый простой способ установки флюгера на крышу. Установка производится на торец крыши или фасад.

Однако, для такого способа установки, требуется, что бы торцевая часть крыши была изготовлена из досок, толщиной не менее 30 мм. Так же такой способ крепления подойдет для установки на любую прочную вертикальную поверхность. Обычно такой вариант крепления применяется при установке на готовую крышу.

4. Резьбовое крепление.

Такое крепление оптимально в тех случаях, когда есть возможность установки на деревянную балку или брус. Для установки требуется просверлить отверстие диаметром 10 мм. и вкрутить резьбовую часть с помощью гаечного ключа. Ширина бруса должна быть не менее 50 мм. Внутреннюю часть отверстия необходимо предварительно обработать герметиком.

Резюме.

Установка флюгера на крышу, это сложное и ответственное мероприятие, поэтому перед покупкой флюгера обязательно подумайте, куда и каким образом вы собираетесь его устанавливать.

Ветроуказатель — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 сентября 2018; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 сентября 2018; проверки требуют 2 правки.

Ветроуказатель

Ко́нус-ветроуказа́тель (в просторечии колду́н, носок, буратино или колбаса́, нос енота) — конус из ткани, предназначенный для указания направления и приблизительной скорости ветра. Используется главным образом в авиации, а также на химических заводах, где существует риск утечки газа. Располагается на летном поле аэродрома, открытых площадках, возвышенностях.

Метеорологическому направлению ветра соответствует направление, противоположное указываемому ветроуказателем. Аэронавигационное направление ветра соответствует направлению, указываемому ветроуказателем. Размер части ветроуказателя, расположенной горизонтально, пропорционален скорости ветра: при невысокой скорости часть ветроуказателя «провисает»; при высокой скорости ветра всё полотнище ветроуказателя расположено горизонтально.

Устройство и порядок размещения ветроуказателя в России регламентируется ГОСТ 25269-82^[1].

Стандартами Федерального управления гражданской авиации США (FAA) конструкция ветроуказателя предусматривает полное раскрытие, горизонтальное положение всего полотнища при скорости ветра 28 км/ч (7,8 м/с; 15 узлов; 17 миль в час). Действительное направление ветроуказатель должен указать при минимальной скорости ветра 5,6 км/ч (1,6 м/с; 3 узла; 3,5 мили в час). Для обеспечения контроля за скоростью и направлением ветра в тёмное время суток может применяться подсветка ветроуказателя.

Для измерения направления (иногда и скорости) ветра может также использоваться флюгер, скорости ветра — анемометр.

Коинобори — японский декоративный ветроуказатель в форме карпа.

Показывает направление ветра на крыше дома. (переносное значение) человек, легко меняющий свои взгляды

Из металлической пластины толщиной 2 мм создают крепёж для флюгера. Для этого заготовку сгибают с двух сторон на 5 см. В колпаке трубы просверливают дыру, размер которой в точности повторяет диаметр стержня флюгера.

Обсуждение:

Леркой на кончике этой оси создают резьбу. Подготовленным краем стержень опускают в отверстие колпака. Теперь на ось флюгера надевают шайбу и накручивают гайку.

Стержень закрепляют на колпаке дымохода или вентиляционной трубы самодельным кронштейном.

показывает направление ветра на крыше дома

Крепёж фиксируют в диагональном положении на заклёпках. Ориентируясь на показания компаса о сторонах света, на стержне устанавливают указатель розы ветров. К конструкции флюгера добавляют радиальный шариковый подшипник, обеспечивающий беспрепятственное движение вращающегося элемента.

Для этого идеально подойдёт изделие, внешний диаметр которого составляет 2 см, а внутренний — 9 мм. Такой подшипник соответствует требованиям ГОСТа.

При установке флюгера на коньковую область крыши в качестве кронштейна применяют другое изделие: две прочные металлические пластины, согнутые под углом наклона скатов кровли. Чтобы флюгер не давал ложной информации, его следует устанавливаться с компасом в руках.

О том, что прибор правильно указывает направление ветра, свидетельствует совпадение положения буквы N на устройстве со стрелой компаса, указывающей на север. Указатель направления ветра приходит в действие даже при едва выраженном движении воздушных масс. Это объясняется высокой парусностью флажка или фигурки изделия. Подшипник крутит флюгер ровно столько времени, сколько требуется для его фиксации параллельно ветру.

Используется главным образом в авиации, а также на химических заводах, где существует риск утечки газа. Располагается на летном поле аэродрома , открытых площадках, возвышенностях. Метеорологическому направлению ветра соответствует направление, противоположное указываемому ветроуказателем. Аэронавигационное направление ветра соответствует направлению, указываемому ветроуказателем.

Установив на крыше флюгер, хозяин дома не только будет знать о нюансах погоды. Флюгер представляет из себя металлический флаг, расположенный на вертикальной оси и поворачивающийся под воздействием ветра.

Противовес флага направлен в сторону, откуда дует ветер. Направление ветра может определяться по горизонтальным штифтам, ориентированным по восьми румбам, а на современных флюгерах — с помощью электронного прибора энкодера.

Сначала флюгер появился как указатель направления ветра для кораблей, а затем переместился на крыши домов. Ещё позже уникальному приспособлению нашлась замена — точное метеорологическое устройство, которое отодвинуло практическую ценность флюгера на второй план. Теперь традиционный указатель направления ветра почти всегда используется как украшение кровли.

Ветровертушка на крыше 6 букв

вы видели его на крыше? А откуда взялся, знаете?

Кто придумал флюгер, точно неизвестно. Этот указатель направления ветра стар, как мир. Просвещенные греки подсуетились и записали некоторые из своих достижений. Греки первые задокументировали то, что мы называем флюгером. Греческий флюгер был расположен на самой высокой точке Афин того времени – «Башне Ветров». Ну где же ещё расположить, как не там? А так как было это ещё в 48-ом году до нашей эры, то именно этот флюгер и считают самым старым.
Изобретение приписывают древнегреческому астроному Андронику из Кирр. Описание флюгера весьма и весьма красочное. Описывают, что флажок флюгера выглядел, как один из древнегреческих богов Тритон. Верхняя часть туловища – это человек, а нижняя – рыба. А дальше – больше. Все направления ветров были также учтены и красочно оформлены. Как известно, в Древней Греции было огромное количество богов и каждый бог отвечал за что-то определенное. Поэтому каждое из восьми направлений ветра курировали восемь богов.
1885 год — появился первый автомобиль. Хозяину есть, чем поразить соседей!
Викинги и ветер
Считается, что и грозные викинги очень уважали флюгер. Разумеется, хорошим мореплавателям просто необходимо знать направление и силу ветра. А то так и Америку можно было бы раньше открыть, просто заблудившись. Так как крыши у корабля не было, то флюгер размешали на носу корабля или устанавливали на высокий шест на палубе как боевых, так и торговых судов. Флюгер был не просто утилитарным предметом, но и украшение корабля. Поэтому флюгеры делали из дорогих материалов и всячески украшали.
Конечно, без местных богов тоже было не обойтись. Богов было многовато. Еще одна популярная в те века фигурка — это аист. Он считался как символом путешественников, так и символом домашнего очага. Ну и, разумеется, началом новой жизни.

Средние века

И вот наступили Средние века. Тут уж было где развернуться флюгеру, ведь стали строить высокие храмы и церкви. А богатые люди имели даже свои замки или отдельные резиденции. Так что появилось достаточно крыш, которые нужно было украшать.
Как всегда, из просто полезной вещи, флюгер стал еще и статусным. Началось соревнование – у кого он круче, интересней, богаче. Мало что меняется с веками под крышами людей. Не забываем и про семейные гербы. Флажки и гербы на флюгере могли сразу подсказать, кому принадлежит дом. Ну, это в случае, если герб известен. Итак, множество языческих богов было заменены на одного бога, а в дизайн флюгеров были внесены значительные изменения.
В век автомобилей появились и такие флюгеры
Пик популярности — викторианская эпоха
В викторианскую эпоху стали строить оригинальные дома: с башенками, эркерами, многоярусными крышами. Все эти крыши домов надо было украшать, а чем украсить, если не флюгером? А как оригинально украсить таверну, гостиницу, кузню, пекарню?.. Флюгер тут и помог. Флюгер – это эффектное украшение для дома, и, конечно, указывает направление ветра.
Ученик и учитель с розгами. Школа грамматики в МанчестереФлюгер и скульптура прямо во дворе. Красота!
Пекари могли заказать флюгер с рогаликом, кузнец имел подкову, ну, и так далее. Аналогии были довольно прямолинейными. Появились даже мастерские по изготовлению только флюгеров. Интересно, а что было на крыше такой мастерской?
Самый старый в мире сохранившийся флюгер в форме петуха. Музей Святого Джулия в Брешии (Италия)
Петух на крыше
Одним из самых популярных фигур для флюгера стало изображение петуха. Популярность отразилась даже в названии флюгера: по-английски флюгер так и называется «weather cock», что означает «петух погоды». Петух имеет много символичных значений у многих народов и во многих культурах. Так что ничего необычного, что петух на крыше дома стал таким популярным. Петух – бдительная птица. Кто, как не петух, своим кукареканьем с рассветом разгоняет темные и злые силы. Петух – это символ бдительности. Именно поэтому в известной сказке Пушкина, бдит покой царя именно петушок на крыше — это флюгер.
Петушок с высокой спицы
Стал стеречь его границы (А.С.Пушкин)
А что такое юбилей? А вот и ошибаетесь…
Петух также является одним из христианских символов зари. В IX веке Папа Римский издал указ, согласно которому католические храмы должны быть увенчаны фигуркой петуха – как символом христианства, так и апостола Петра. Так что именно указу Папы мы обязаны тому, что на католических храмах стали появляться фигурки петуха.

Франция вообще избрала своим символом петуха, поэтому во Франции так много флюгеров с фигурками петуха.
Фигурки на флюгерах — значения и поверья
Ведьма или Баба Яга – оберегает дом от сглаза и нехороших помыслов.
Птица с раскрытыми крыльями, например, орёл – символизирует безопасность и домашний очаг. Неприступное гнездо орла.
Орел на крыше
Кошка – символ безопасности, и домашнего уюта. Мурчим.
Лев – это сила, это царь. Это превосходство над всеми и всем.
Корабль – тяга к путешествиям, целеустремленность и сила духа.
Дом П.И. Чайковского в Таганроге
Ворона – мудрость и ловкость. Способность к переговорам.
Трубочист – уют домашнего очага.
Герб феодала – ну, тут всё просто. Какое животное принадлежит семье, то животное и на флюгере.
Откуда взялся чай и почему он подрался с опиумом?!

Дракон – обычно в Китае или Японии – символизирует силу, мужество, великодушие, выносливость, благородство и мудрость. Ну и дракон, конечно, защищает дом. Самый популярный и универсальный символ.
Ангел-флюгер на шпиле Петропавловской крепости в Санкт-Петербурге, изготовленный по рисунку Роберта Залемана. ©Wikipedia
Крест с ангелом – ну что тут можно добавить? Разве, что крест с ангелом на шпиле Петропавловского собора в Санкт-Петербурге – это тоже флюгер. Кажется, что фигура ангела парит над городом.
И даже знаменитые кремлевские звезды, закрепленные на специальных подшипниках, вращаются от ветра. Впрочем, сделано это было для снижения ветрового давления.
Флюгер в Соборе Сент-Этьена. г. Бурж (Франция)
А что такое флюгер?
Флюгер использовали, чтобы определять направление и скорость ветра. В наши дни это по большей части просто украшение на крышу дома. Когда хозяевам ну очень хочется иметь флюгер. Но если уж вы решили установить у себя флюгер, то сделать это необходимо правильно. Чтобы и красиво, и польза была. Как ещё узнать, какая будет погода, чтобы сходить, например, на рыбалку?

Флюгер нужно крепить в самой высокой точке кровли. Например, на коньке крыши, башенке или колпаке трубы, и обязательно строго вертикально. Если выставить вертикаль вручную невозможно, стоит использовать специальное крепление. Оно позволит скорректировать направление оси флюгера. Ну и нужно правильно выставить указатели сторон при помощи компаса. Не забудьте, что компас не стоит держать в руках, лучше использовать для этого ровную горизонтальную поверхность.
И, кстати, нужно помнить, что стрелка флюгера должна указывать именно в сторону, откуда дует ветер, а не наоборот. А вы как думали?
Тук-тук в дверь! Чем ещё украшали дома
прибор для измерения направления ветра
Флюгер — прибор, с помощью которого каждый может определить направление ветра в данный момент. Чаще всего его крепят на крышах небольших домов, чтобы при необходимости быстро определить не только направление, но и скорость ветра.
Самым распространённым среди флюгеров по сей день остаётся классический флюгер в виде петушка или другой птицы, животного. Размер фигурки составляет 40-70 см.
Принцип работы флюгера
Основным назначением флюгера является определение направления ветра, для чего достаточно наблюдать за сменой положения флюгарки. Она состоит из специального противовеса и металлической пластины, поскольку именно такая конструкция способна дать возможность флюгеру двигаться по направлению ветра.

В большинстве случаев пластина — плоская фигура, которая должна быть точно сбалансированной с установленным противовесом. При этом нагрузка с одной из сторон должна снижена к минимуму. Для крепления прибора используются специальные гильзы из металла, которые обеспечивают ей возможность свободного движения в любом направлении.
В оси предусмотрена также кольцевая выработка, а в гильзе сделаны небольшие отверстия, размеры которых точно соответствуют винту, используемому для фиксации. Ось может крепится к крыше дома различными способами, среди которых вам предстоит подобрать лучший для себя.
Интересные факты и символика

Ранее форма флюгеров имела определённый смысл, поэтому перед её изготовлением и установкой каждый владелец дома тщательно продумывал, что именно он хочет рассказать другим людям. Так, петухи всегда были символами нового рассвета и активности.

А вращающийся от ветра пропеллер самолетика о высоких чувствах свободы и желания путешествовать.

Фигурка кота на крыше — загадочный знак, определить значение которого в разных странах можно по-новому. Для одних коты символизируют хитрость и лень, а для других такой флюгер был способом вызвать дождь.

В некоторых странах достаточно часто можно увидеть на крыше домов флюгеры в виде весов, которые означают, что владельцы дома очень справедливые и честные люди.

А вот фигурка всадника отлично подойдёт уверенному в себе, сильному хозяину, который готов совершать рисковые поступки для достижения поставленных целей.

Флюгер с музыкантом говорит о том, что из окон этого дома вечерами можно услышать музыку джаз-ззз…
Флюгер
Все чаще можно встретить на крышах домов в качестве декоративного элемента установленный флюгер. Изначально их устанавливали на мачты кораблей, чтобы определить направление и силу ветра. В переводе с голландского «Vleugel» означает крыло. Со временем они стали появляться в портовых городах. Их устанавливали на купала церквей, крепостные башни. А уже оттуда они распространились по всему миру. Многие считают их не только красивым дополнением к дому, но и оберегом.
Содержание
Для чего необходим флюгер на крышу
Символика флюгера
Конструкция и принципы устройства флюгера на крышу
Материал из которого изготавливают флюгер
Монтаж флюгера на крышу
Изготовление флюгера своими руками
Видео
Многие владельцы загородных домов стремятся создать единый дизайн — связать воедино экстерьер и внутреннее убранство здания. Для этого используют различные декоративные элементы, одним из которых является флюгер. В настоящее время это произведение искусства. Большой выбор различных фигур, позволит подобрать именно ту, которая будет характеризовать вас, расскажет о вашем увлечении.
Для чего необходим флюгер на крышу
Что же из себя представляет флюгер? Это специальное устройство, которое позволяет определить направление ветра, с помощью металлического флага с противовесом, который вращается по оси. В данной системе именно противовес показывает направление ветра. В зависимости от назначения различают:
метеорологические — это специальные высокоточные приборы, которые измеряют силу и направление ветра;
декоративные — основной их функцией является украшение здания, показания не обладают особой точностью;
дымоходные — устанавливают на дымоходную трубу для предотвращения возможного затухания;
флюгер Вильде — его конструкция объединяет все два прибора, благодаря чему можно определить не только силу, но и скорость воздушных масс.
Символика флюгера
Если в прошлые времена самыми распространенными символами были стрела и петух. То в настоящее время можно встретить не только фигурки животных, ангелов, но и знаки зодиака, музыкальные инструменты и многое другое. Выбор символа в первую очередь зависит от предпочтений хозяина дома. Но при этом учитывается значение, заложенное в данном символе. Так петух — это символ нового дня, защитник от нечистой силы. Со временем этот символ стал олицетворением Святого Петра и его стали устанавливать на различных соборах. Достаточно часто можно встретить изображение аиста, как символа семейного очага и путешествий. К выбору фигуры стоит отнестись ответственно, ведь считается, что он становится вашим талисманом. Не редко в этом качестве использовали фамильный герб или основной род деятельности владельцев дома.
Конструкция и принципы устройства флюгера на крышу
Конструкция флюгера состоит из флюгарки, розы ветров, оси вращения. Флюгарка — это специальная пластина, которая свободно вращается под действием воздушных масс и на которой располагается фигурка с противовесом.
Важно: идеальным размером для флюгарки считается 40х70 см.
Роза ветров — это указатель сторон света. Его устанавливают с помощью компаса.
Важно: флюгер может быть и молниепримником, для этого его необходимо установить в наивысшей точке крыши и соединить непосредственно с заземлением.
Узел вращения флюгера может быть выполнен из шарнирного или подшипникового элемента.
Устройство флюгера состоит из флюгарки, которая будет указывать направление ветра. На данном рисунке она обозначена цифрами 1 и 2. Где 1 — это пластина, а 2 — противовес. Ее закрепляют на специальной металлической гильзе (3), которая непосредственно соединена со штоком (11). Чтобы уменьшить процесс трения, между осью и гильзой располагают стальной шарик (4). Чтобы предотвратить попадание влаги внутрь поворотного механизма, сверху него устанавливают защитный зонт (5). Гильзу закрепляют с помощью винта (6) с резиновой прокладкой (7). Это соединение не должно мешать свободного вращению флюгарки. Роза ветров состоит из муфты соединения (8) в которой располагают штифты (9) на концах которых закреплены обозначения сторон света — север, юг, запад, восток. Вся конструкция удерживается с помощью круглого фланца (10), размеры которого будут зависеть от величины и веса всего флюгера.
Важно: следует учитывать размер и вес флюгера при установки его на крышу, так это может создавать значительную нагрузку на стропила и кровельный материал в целом.
Материал из которого изготавливают флюгер
Флюгер изготавливают из стали, меди, дерева или пластика. Самыми долговечными считаются конструкции, выполненные из меди. Это объемные фигуры, выполненные из двух половинок скрепленные пайкой между собой. Фигурки из стали требуют специальной обработки защитными красками, чтобы предотвратить коррозию под действием атмосферных осадков. Фигурки из дерева не долговечны и требуют периодического обновления защитного слоя краски. Чаще всего для изготовления используют фанеру. На дачных участках можно встретить флюгер, выполненный из пластиковых бутылок, основным его назначением в данном случае является отпугивание птиц.
Монтаж флюгера на крышу
Чтобы флюгер правильно работал его необходимо устанавливать в наивысшие точки дома. Чаще всего его крепят на конек крыши или дымоходную трубу. Эти работы вы можете выполнить своими руками, не прибегая к услугам специалистов.
Важно: флюгер необходимо размещать на высоте 10-12 метров вдали от деревьев и высоких домов.
Во время установки вам понадобиться компас. С его помощью в соответствии со сторонами света располагаются направляющие розы ветров.
Важно: для правильной работы флюгер должен быть вертикально размещен.
Для крепления флюгера используют специальные крепежи, которые позволяют закрепить его на различной конструкции крыши — плоская, односкатная, двухскатная.
Изготовление флюгера своими руками
Флюгер — это декоративный элемент, который вы можете сделать своими руками. Для этого вам понадобиться лист стали или меди, труба и стержень, а также подшипники. Прежде чем приступить к работе необходимо сделать чертеж со всеми размерами, а также продумать форму флажка.
Процесс изготовления флюгера начинается с изготовления флажка. Для этого необходимо закрепить лист стали и обозначить контуры желаемого изображения. После чего с помощью электролобзика или ножниц по металлу вырезают изображение. Обрабатывают края чтобы не было зазубрин, с этой целью используют напильник.
Важно: вес противовеса должен быть равен весу фигурки, так чтобы флюгарка находилась в балансе, так как это будет влиять на работу в целом.
Корпус делают с помощью трубы, от которой отрезают кусок длиной 12-13 см, в верхней части которой размещают подшипник подходящего диаметра.
Роза ветров состоит из четырех прутов на концах которых закрепляют металлические буквы, обозначающие стороны света. Размер букв должен быть таким, чтобы их хорошо было видно стоя на земле. Для крепления используют сварку. Также с помощью сварки соединяют розу ветров и корпус.
Ось флюгера сооружают из арматуры. После чего на ней закрепляют флажок с помощью сварки и гаечного соединения. Ось вставляют в подшипник перед этим смазав солидолом. А чтобы влага не попадала в подшипник, сверху него устанавливают защитный колпачок или резиновый уплотнитель. Соединить все оставшиеся детали воедино и закрепить их на кровле дома.
Видео
Добавить комментарий
